LabVIEW példák és bemutatók KÉSZÍTETTE: DR. FÜVESI VIKTOR

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "LabVIEW példák és bemutatók KÉSZÍTETTE: DR. FÜVESI VIKTOR"

Nóra Somogyi
7 évvel ezelőtt
Látták:

1 LabVIEW példák és bemutatók KÉSZÍTETTE: DR. FÜVESI VIKTOR

2 LabVIEW-ról National Instruments (NI) által fejlesztett Grafikus programfejlesztő környezet, méréstechnikai, vezérlési, jelfeldolgozási feladatok megvalósítására Virtuális műszerek, ún. VI -ok létrehozására alkalmas, melyekben Változók és ciklusok a C programnyelvhez hasonlóan deklaráltak (persze grafikusan)

3 LabVIEW-ról A programozás grafikus szimbólumok használatával történik, melyek Az adatfolyamnak megfelelően kerülnek elvégzésre (balról-jobbra) Az adatfolyam irányát, sorrendiségét a szimbólumokat összekötő vezetékek határozzák meg

Block diagram (Grafikus program) Tartalmazza a front panel elemeit és egyéb

4 LabVIEW IDE* felépítése Front panel - (Felhasználói kezelőfelület) Tartalmazza a control (vezérlő) és indicator (kijelző) grafikus elemeket Block diagram (Grafikus program) Tartalmazza a front panel elemeit és egyéb grafikus kódot *IDE integrated development environment (integrált fejlesztői környezet)

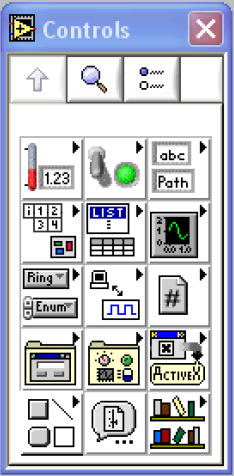

5 Front panel Felhasználói beavatkozás ezen keresztül zajlik, a program futásakor ez az ablak látszik Fő elemei a vezérlők és kijelzők Igény szerint testre szabható A controls palette eszközeiből alakítható, az eszköztár használatával eszköztár Controls palette (vezérlő paletta)

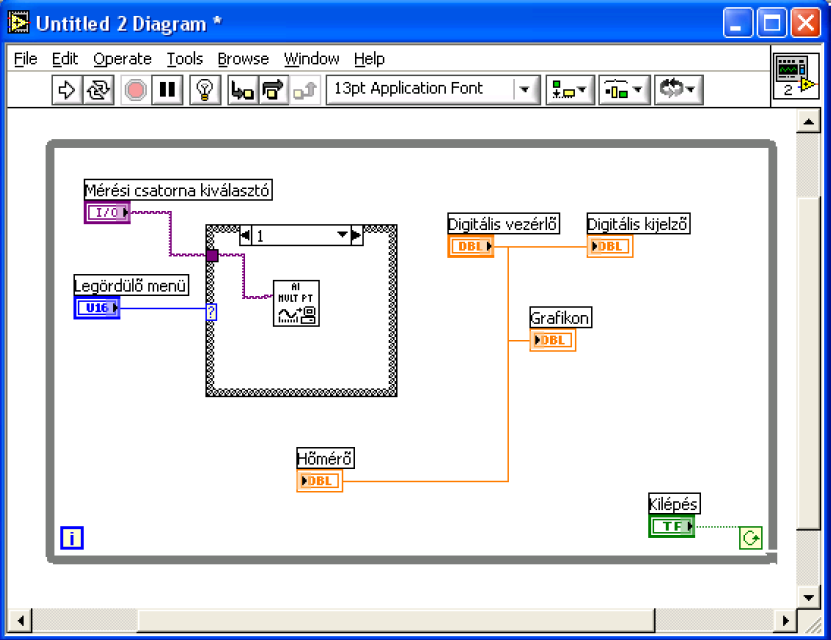

Grafikus diagram Block diagram Az aktuális programot tartalmazza, szimbolikus grafikus elemekkel Program futás közben láthatatlan Balról

6 Grafikus diagram Block diagram Az aktuális programot tartalmazza, szimbolikus grafikus elemekkel Program futás közben láthatatlan Balról jobbra olvasható A function palette (függvény paletta) elemeinek segítségével írjuk a programot Szintén az eszközök paletta használatával

7 Program futtatás vezérlése Program futás megállítása Program futás nyomon követése Vezeték értékek megtartása Program futásának léptetés vezérlése Program futás leállítása Elemek igazítása elrendezése Program folyamatos futtatása Program futtatása

8 Adattípusok

9 Vezérlő, kijelző

10 Kétállású kapcsolók Feladat: Nyomógombbal lehessen led lámpát fel kapcsolni és ennek negáltját is vezérelni! A program folyamatos futása mellett.

11 Kétállású kapcsolók mechanikai tulajdonságaik Switch when pressed: akkor kapcsol mikor megnyomtuk Switch when released: akkor kapcsol mikor a gombot elengedjük Switch until released: addig kapcsol ameddig nyomva tartjuk Ugyanez Latch-csel

12 Numerikus vezérlők és kijelzők

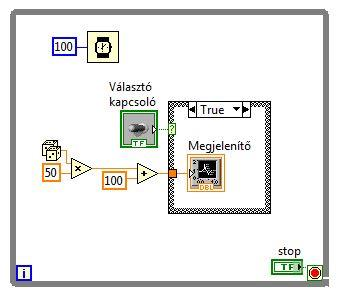

13 Generáljon véletlen számokat 100 és 150 között, majd jelenítse meg egy Charton. Egy kapcsoló segítségével lehessen választani, hogy a számok grafikusan vagy numerikusan jelenjenek meg. A programot gomb hatására lehessen kikapcsolni. 1. feladat

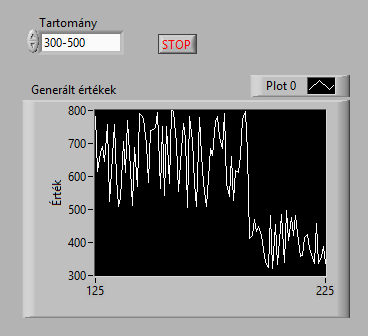

14 Struktúrák Case, Enum Listából kiválasztható a különböző véletlen generálás értéktartománya. Charton mutassa meg az eredményt. Gomb hatására lehessen leállítani a folyamatot. Property Node 2. bemutató

15 2. feladat Egy gomb hatására villanjon fel 15 alkalommal egy LED. A LED 500 ms-ig világitson és 250 ms-ig legyen sötét.

16 3. bemutató Rajzolja ki a y = ax 2 +c egyenletet 0-15 intervallumon. Az x pontok száma beállítható legyen. Az a (2 10) és c (3 6) értékek véletlen számok legyenek. Egy gomb hatására történjen a számok generálása. Legyen lehetőség a mentésre és betöltésre.

17 3. bemutató

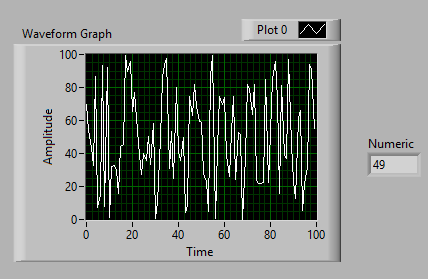

18 4. bemutató Shift register Készítsen egy LabView programot, amely egy Start gomb megnyomásakor generál 100 db 0 és 100 közötti értékű integer típusú véletlen számot, és a 100 értéket kirajzolja egy Waveform Graph típusú grafikonra. Írja ki a program egy digitális kijelzőre, hogy az adatok közül hány darab volt 50-nél nagyobb.

19 4. bemutató

20 5. bemutató o 5 pont tetszőlegesen megadható pont, regressziós egyenesének meghatározása. A x,y pontpárok változókba legyenek tárolva. Határozzuk meg a regressziós egyenes paramétereit. (Opció: regressziós egyenes megjelenítése)

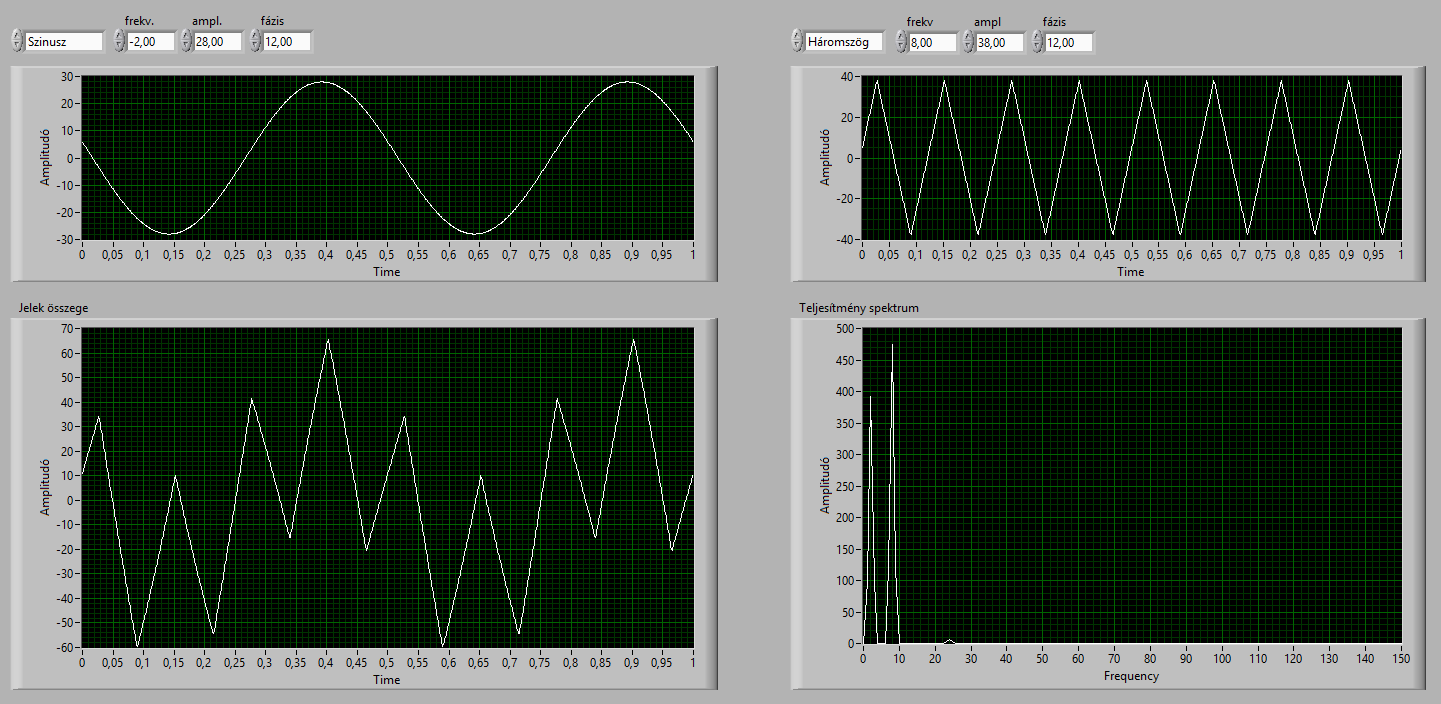

21 6. bemutató o Készítsen programot, amely 2 szabadon választható jel (szinusz, háromszög, négyszög) összegét képezi és megjeleníti az eredmény jelet és az összetevőket is. o Legyen lehetőség beállítani a jelek különféle paramétereit (amplitudó, frekvencia, fázis). o Jelenítse meg az eredmény jel FFT spektrumát is egy külön diagramon.

22 6. bemutató
