15/1998. (IKK. 8.) IKIM közlemény. I. Eljárásrend

Átírás

1 15_1998_IKK. 8._IKIM közlemény 1/54 15/1998. (IKK. 8.) IKIM közlemény a műanyaghegesztők minősítési rendszeréről A hegesztők minősítéséről szóló 6/1996. (II. 21.) IKM rendelet 2. (1) bekezdése alapján a által kidolgozott és az Ipari, Kereskedelmi és Idegenforgalmi Minisztérium által jóváhagyott Műanyaghegesztők Minősítési Rendszerét a következők szerint tesszük közzé: A műanyaghegesztők minősítési rendszere I. Eljárásrend A 18/1996. (I. 21.) Korm. rendelet alapján kiadott 6/1996. (II. 21.) IKM rendelettel létrehozott annak Szervezeti és Működési Szabályzatában előírt elfogadó határozata alapján a vonatkozó szabványok és hatósági előírások figyelembevételével a a következő. 1. A minősítés szervezése és a minősítési eljárás műanyaghegesztők minősítésére vonatkozó eljárásrendje 1.1. A minősítés előkészítését, bejelentését, személyi, tárgyi és dokumentálási feltételeinek biztosítását, valamint az anyagvizsgálatok megszervezését a MHT által ellenőrzött és az IKIM által is ellenjegyzett hegesztőminősítő helyek végzik attól az esettől eltekintve, ha a hegesztő munkáltatója a hegesztő minősítését technológiavizsgálattal egyidőben kívánja elvégeztetni A minősítés egységes követelmények alapján való lefolytatását, eredményességének, érvényességének megállapítását, a bizonyítványok kiadását és nyilvántartását az MHT az operatív szervezetének segítségével végzi, amely szükség esetén a tevékenység végzésére alvállalkozókat is vonhat be. 2. A minősítés előkészítése 2.1. A minősítésre egységes jelentkezési lapon (1. számú melléklet) a minősítési helyeken kell jelentkezni A jelentkezés feltételei: - a betöltött 18. életév; - vasipari és/vagy műanyagipari szakképzettség, és az eljárásnak megfelelő képesítés; - 2 éves szakmai gyakorlatot igazoló munkáltatói igazolás(okat); - a minősítést megrendelő nyilatkozata a minősítendő személy egészségügyi alkalmasságáról A jelentkezővel írásban kell közölni a jelentkezés elfogadását, illetve teendőit, valamint minősítésre való jogosultság esetén az igényelt minősítési eljárásnak megfelelő gyakorlati próbadarabok és hegesztőanyagok jellemzőit, a próbadarabok hegesztésére, a,,gyártói hegesztési utasítás" (WPS) szerinti, valamint vizsgálatára vonatkozó előírásokat és az elméleti követelményeket, valamint a minősítés várható időpontját és díját (lásd 8. pont) A minősítés időpontjának bejelentése A minősítés időpontjára biztosítani kell a vizsgázók számának és az eljárásnak megfelelő, a vizsgázók azonosítási számával (ami tanfolyami azonosító szám utolsó öt számjegye) ellátott és a szükséges WPS-nek megfelelő anyagú, és előkészített vizsgadarabokat, az elméleti és gyakorlati előkészítésben résztvevő személyek jelenlétét és a minősítő vizsga szükséges egyéb feltételeit Egy minősítési ciklus 8 óránál több nem lehet. 3. A minősítés bejelentése 3.1. A minősítést a bejelentő és kiértékelő lapon (2. számú melléklet) a minősítést megelőzően legalább 3 héttel - különleges, soronkívüli (de a költségeket növelő) esetben 5 munkanappal előbb - az MHT operatív szervezetének a Magyar Hegesztéstechnikai Egyesülésnél (1148 Budapest, Fogarasi út ). kell bejelenteni A bejelentőlap tartalmazza: - a minősítés napját és kezdési időpontját; - a gyakorlati vizsga helyét; - az elméleti vizsga helyét; - a minősítés eljárásonkénti bontásban a minősítésre jelentkezők azonosítási számmal ellátott nevét, születési helyét és időpontját, személyi igazolvány számát, az előírt feltételekre utaló nyilatkozatot; - a vizsgadarabok vizsgálatát elvégzendő anyagvizsgáló hely megnevezését és jogállását; - az igényelt kiterjesztéseket. A bejelentőlaphoz mellékelni kell a gyakorlati minősítés alapjául szolgáló,,gyártói hegesztési utasítás'' (3. számú melléklet) eredeti példányát.

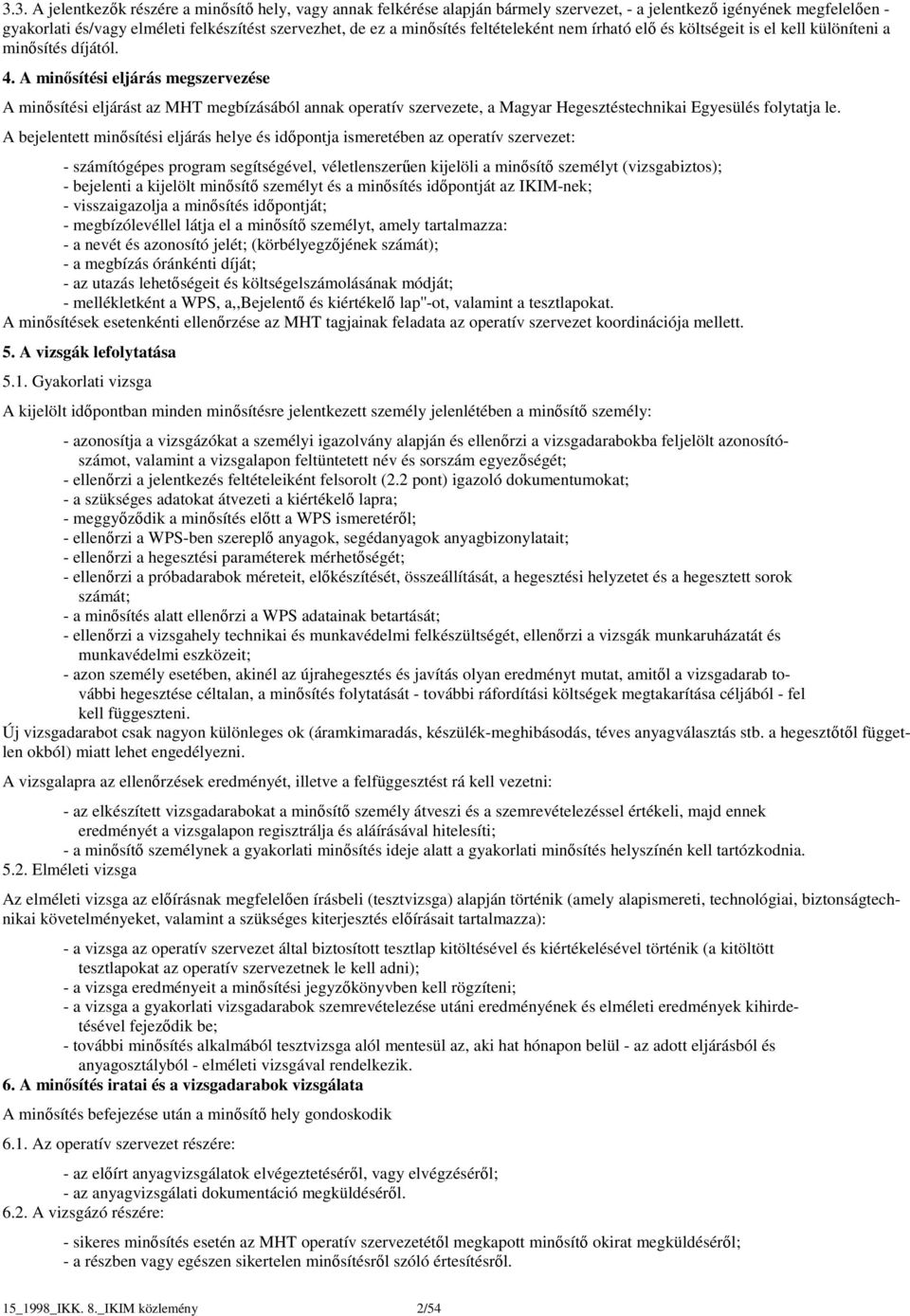

2 3.3. A jelentkezők részére a minősítő hely, vagy annak felkérése alapján bármely szervezet, - a jelentkező igényének megfelelően - gyakorlati és/vagy elméleti felkészítést szervezhet, de ez a minősítés feltételeként nem írható elő és költségeit is el kell különíteni a minősítés díjától. 4. A minősítési eljárás megszervezése A minősítési eljárást az MHT megbízásából annak operatív szervezete, a Magyar Hegesztéstechnikai Egyesülés folytatja le. A bejelentett minősítési eljárás helye és időpontja ismeretében az operatív szervezet: - számítógépes program segítségével, véletlenszerűen kijelöli a minősítő személyt (vizsgabiztos); - bejelenti a kijelölt minősítő személyt és a minősítés időpontját az IKIM-nek; - visszaigazolja a minősítés időpontját; - megbízólevéllel látja el a minősítő személyt, amely tartalmazza: - a nevét és azonosító jelét; (körbélyegzőjének számát); - a megbízás óránkénti díját; - az utazás lehetőségeit és költségelszámolásának módját; - mellékletként a WPS, a,,bejelentő és kiértékelő lap''-ot, valamint a tesztlapokat. A minősítések esetenkénti ellenőrzése az MHT tagjainak feladata az operatív szervezet koordinációja mellett. 5. A vizsgák lefolytatása 5.1. Gyakorlati vizsga A kijelölt időpontban minden minősítésre jelentkezett személy jelenlétében a minősítő személy: - azonosítja a vizsgázókat a személyi igazolvány alapján és ellenőrzi a vizsgadarabokba feljelölt azonosítószámot, valamint a vizsgalapon feltüntetett név és sorszám egyezőségét; - ellenőrzi a jelentkezés feltételeiként felsorolt (2.2 pont) igazoló dokumentumokat; - a szükséges adatokat átvezeti a kiértékelő lapra; - meggyőződik a minősítés előtt a WPS ismeretéről; - ellenőrzi a WPS-ben szereplő anyagok, segédanyagok anyagbizonylatait; - ellenőrzi a hegesztési paraméterek mérhetőségét; - ellenőrzi a próbadarabok méreteit, előkészítését, összeállítását, a hegesztési helyzetet és a hegesztett sorok számát; - a minősítés alatt ellenőrzi a WPS adatainak betartását; - ellenőrzi a vizsgahely technikai és munkavédelmi felkészültségét, ellenőrzi a vizsgák munkaruházatát és munkavédelmi eszközeit; - azon személy esetében, akinél az újrahegesztés és javítás olyan eredményt mutat, amitől a vizsgadarab további hegesztése céltalan, a minősítés folytatását - további ráfordítási költségek megtakarítása céljából - fel kell függeszteni. Új vizsgadarabot csak nagyon különleges ok (áramkimaradás, készülék-meghibásodás, téves anyagválasztás stb. a hegesztőtől független okból) miatt lehet engedélyezni. A vizsgalapra az ellenőrzések eredményét, illetve a felfüggesztést rá kell vezetni: - az elkészített vizsgadarabokat a minősítő személy átveszi és a szemrevételezéssel értékeli, majd ennek eredményét a vizsgalapon regisztrálja és aláírásával hitelesíti; - a minősítő személynek a gyakorlati minősítés ideje alatt a gyakorlati minősítés helyszínén kell tartózkodnia Elméleti vizsga Az elméleti vizsga az előírásnak megfelelően írásbeli (tesztvizsga) alapján történik (amely alapismereti, technológiai, biztonságtechnikai követelményeket, valamint a szükséges kiterjesztés előírásait tartalmazza): - a vizsga az operatív szervezet által biztosított tesztlap kitöltésével és kiértékelésével történik (a kitöltött tesztlapokat az operatív szervezetnek le kell adni); - a vizsga eredményeit a minősítési jegyzőkönyvben kell rögzíteni; - a vizsga a gyakorlati vizsgadarabok szemrevételezése utáni eredményének és elméleti eredmények kihirdetésével fejeződik be; - további minősítés alkalmából tesztvizsga alól mentesül az, aki hat hónapon belül - az adott eljárásból és anyagosztályból - elméleti vizsgával rendelkezik. 6. A minősítés iratai és a vizsgadarabok vizsgálata A minősítés befejezése után a minősítő hely gondoskodik 6.1. Az operatív szervezet részére: - az előírt anyagvizsgálatok elvégeztetéséről, vagy elvégzéséről; - az anyagvizsgálati dokumentáció megküldéséről A vizsgázó részére: - sikeres minősítés esetén az MHT operatív szervezetétől megkapott minősítő okirat megküldéséről; - a részben vagy egészen sikertelen minősítésről szóló értesítésről. 15_1998_IKK. 8._IKIM közlemény 2/54

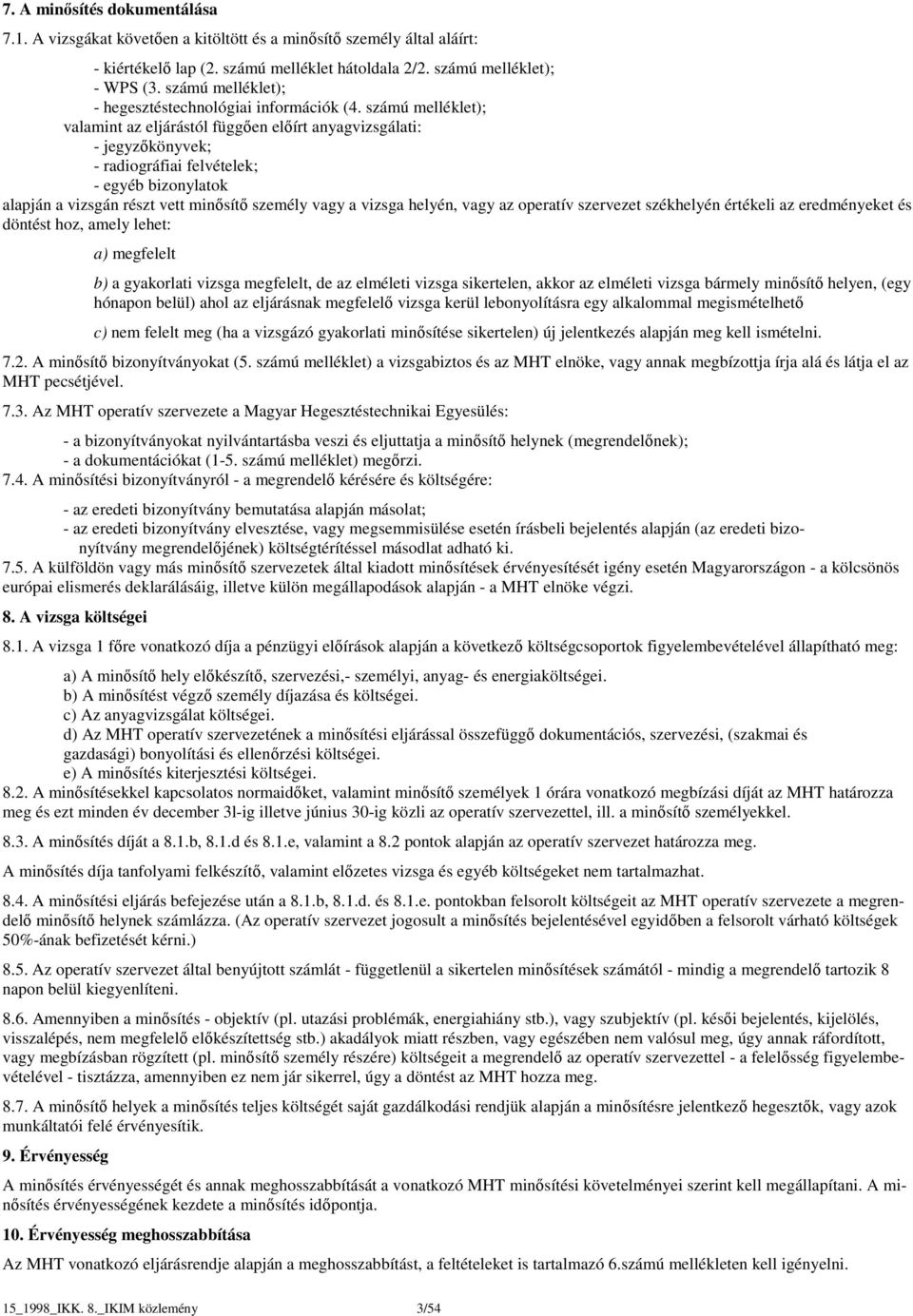

3 7. A minősítés dokumentálása 7.1. A vizsgákat követően a kitöltött és a minősítő személy által aláírt: - kiértékelő lap (2. számú melléklet hátoldala 2/2. számú melléklet); - WPS (3. számú melléklet); - hegesztéstechnológiai információk (4. számú melléklet); valamint az eljárástól függően előírt anyagvizsgálati: - jegyzőkönyvek; - radiográfiai felvételek; - egyéb bizonylatok alapján a vizsgán részt vett minősítő személy vagy a vizsga helyén, vagy az operatív szervezet székhelyén értékeli az eredményeket és döntést hoz, amely lehet: a) megfelelt b) a gyakorlati vizsga megfelelt, de az elméleti vizsga sikertelen, akkor az elméleti vizsga bármely minősítő helyen, (egy hónapon belül) ahol az eljárásnak megfelelő vizsga kerül lebonyolításra egy alkalommal megismételhető c) nem felelt meg (ha a vizsgázó gyakorlati minősítése sikertelen) új jelentkezés alapján meg kell ismételni A minősítő bizonyítványokat (5. számú melléklet) a vizsgabiztos és az MHT elnöke, vagy annak megbízottja írja alá és látja el az MHT pecsétjével Az MHT operatív szervezete a Magyar Hegesztéstechnikai Egyesülés: - a bizonyítványokat nyilvántartásba veszi és eljuttatja a minősítő helynek (megrendelőnek); - a dokumentációkat (1-5. számú melléklet) megőrzi A minősítési bizonyítványról - a megrendelő kérésére és költségére: - az eredeti bizonyítvány bemutatása alapján másolat; - az eredeti bizonyítvány elvesztése, vagy megsemmisülése esetén írásbeli bejelentés alapján (az eredeti bizonyítvány megrendelőjének) költségtérítéssel másodlat adható ki A külföldön vagy más minősítő szervezetek által kiadott minősítések érvényesítését igény esetén Magyarországon - a kölcsönös európai elismerés deklarálásáig, illetve külön megállapodások alapján - a MHT elnöke végzi. 8. A vizsga költségei 8.1. A vizsga 1 főre vonatkozó díja a pénzügyi előírások alapján a következő költségcsoportok figyelembevételével állapítható meg: a) A minősítő hely előkészítő, szervezési,- személyi, anyag- és energiaköltségei. b) A minősítést végző személy díjazása és költségei. c) Az anyagvizsgálat költségei. d) Az MHT operatív szervezetének a minősítési eljárással összefüggő dokumentációs, szervezési, (szakmai és gazdasági) bonyolítási és ellenőrzési költségei. e) A minősítés kiterjesztési költségei A minősítésekkel kapcsolatos normaidőket, valamint minősítő személyek 1 órára vonatkozó megbízási díját az MHT határozza meg és ezt minden év december 3l-ig illetve június 30-ig közli az operatív szervezettel, ill. a minősítő személyekkel A minősítés díját a 8.1.b, 8.1.d és 8.1.e, valamint a 8.2 pontok alapján az operatív szervezet határozza meg. A minősítés díja tanfolyami felkészítő, valamint előzetes vizsga és egyéb költségeket nem tartalmazhat A minősítési eljárás befejezése után a 8.1.b, 8.1.d. és 8.1.e. pontokban felsorolt költségeit az MHT operatív szervezete a megrendelő minősítő helynek számlázza. (Az operatív szervezet jogosult a minősítés bejelentésével egyidőben a felsorolt várható költségek 50%-ának befizetését kérni.) 8.5. Az operatív szervezet által benyújtott számlát - függetlenül a sikertelen minősítések számától - mindig a megrendelő tartozik 8 napon belül kiegyenlíteni Amennyiben a minősítés - objektív (pl. utazási problémák, energiahiány stb.), vagy szubjektív (pl. késői bejelentés, kijelölés, visszalépés, nem megfelelő előkészítettség stb.) akadályok miatt részben, vagy egészében nem valósul meg, úgy annak ráfordított, vagy megbízásban rögzített (pl. minősítő személy részére) költségeit a megrendelő az operatív szervezettel - a felelősség figyelembevételével - tisztázza, amennyiben ez nem jár sikerrel, úgy a döntést az MHT hozza meg A minősítő helyek a minősítés teljes költségét saját gazdálkodási rendjük alapján a minősítésre jelentkező hegesztők, vagy azok munkáltatói felé érvényesítik. 9. Érvényesség A minősítés érvényességét és annak meghosszabbítását a vonatkozó MHT minősítési követelményei szerint kell megállapítani. A minősítés érvényességének kezdete a minősítés időpontja. 10. Érvényesség meghosszabbítása Az MHT vonatkozó eljárásrendje alapján a meghosszabbítást, a feltételeket is tartalmazó 6.számú mellékleten kell igényelni. 15_1998_IKK. 8._IKIM közlemény 3/54

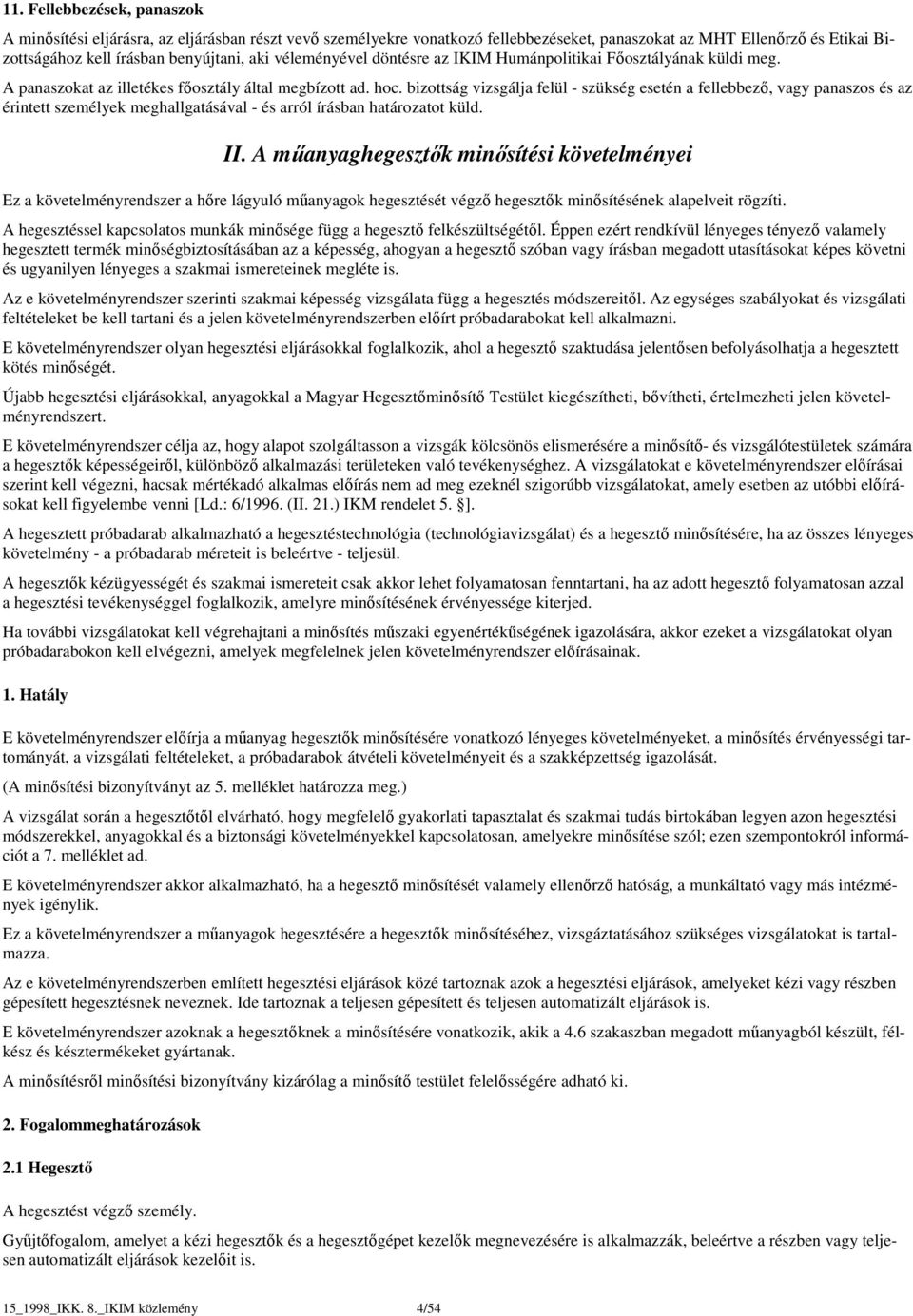

4 11. Fellebbezések, panaszok A minősítési eljárásra, az eljárásban részt vevő személyekre vonatkozó fellebbezéseket, panaszokat az MHT Ellenőrző és Etikai Bizottságához kell írásban benyújtani, aki véleményével döntésre az IKIM Humánpolitikai Főosztályának küldi meg. A panaszokat az illetékes főosztály által megbízott ad. hoc. bizottság vizsgálja felül - szükség esetén a fellebbező, vagy panaszos és az érintett személyek meghallgatásával - és arról írásban határozatot küld. II. A műanyaghegesztők minősítési követelményei Ez a követelményrendszer a hőre lágyuló műanyagok hegesztését végző hegesztők minősítésének alapelveit rögzíti. A hegesztéssel kapcsolatos munkák minősége függ a hegesztő felkészültségétől. Éppen ezért rendkívül lényeges tényező valamely hegesztett termék minőségbiztosításában az a képesség, ahogyan a hegesztő szóban vagy írásban megadott utasításokat képes követni és ugyanilyen lényeges a szakmai ismereteinek megléte is. Az e követelményrendszer szerinti szakmai képesség vizsgálata függ a hegesztés módszereitől. Az egységes szabályokat és vizsgálati feltételeket be kell tartani és a jelen követelményrendszerben előírt próbadarabokat kell alkalmazni. E követelményrendszer olyan hegesztési eljárásokkal foglalkozik, ahol a hegesztő szaktudása jelentősen befolyásolhatja a hegesztett kötés minőségét. Újabb hegesztési eljárásokkal, anyagokkal a kiegészítheti, bővítheti, értelmezheti jelen követelményrendszert. E követelményrendszer célja az, hogy alapot szolgáltasson a vizsgák kölcsönös elismerésére a minősítő- és vizsgálótestületek számára a hegesztők képességeiről, különböző alkalmazási területeken való tevékenységhez. A vizsgálatokat e követelményrendszer előírásai szerint kell végezni, hacsak mértékadó alkalmas előírás nem ad meg ezeknél szigorúbb vizsgálatokat, amely esetben az utóbbi előírásokat kell figyelembe venni [Ld.: 6/1996. (II. 21.) IKM rendelet 5. ]. A hegesztett próbadarab alkalmazható a hegesztéstechnológia (technológiavizsgálat) és a hegesztő minősítésére, ha az összes lényeges követelmény - a próbadarab méreteit is beleértve - teljesül. A hegesztők kézügyességét és szakmai ismereteit csak akkor lehet folyamatosan fenntartani, ha az adott hegesztő folyamatosan azzal a hegesztési tevékenységgel foglalkozik, amelyre minősítésének érvényessége kiterjed. Ha további vizsgálatokat kell végrehajtani a minősítés műszaki egyenértékűségének igazolására, akkor ezeket a vizsgálatokat olyan próbadarabokon kell elvégezni, amelyek megfelelnek jelen követelményrendszer előírásainak. 1. Hatály E követelményrendszer előírja a műanyag hegesztők minősítésére vonatkozó lényeges követelményeket, a minősítés érvényességi tartományát, a vizsgálati feltételeket, a próbadarabok átvételi követelményeit és a szakképzettség igazolását. (A minősítési bizonyítványt az 5. melléklet határozza meg.) A vizsgálat során a hegesztőtől elvárható, hogy megfelelő gyakorlati tapasztalat és szakmai tudás birtokában legyen azon hegesztési módszerekkel, anyagokkal és a biztonsági követelményekkel kapcsolatosan, amelyekre minősítése szól; ezen szempontokról információt a 7. melléklet ad. E követelményrendszer akkor alkalmazható, ha a hegesztő minősítését valamely ellenőrző hatóság, a munkáltató vagy más intézmények igénylik. Ez a követelményrendszer a műanyagok hegesztésére a hegesztők minősítéséhez, vizsgáztatásához szükséges vizsgálatokat is tartalmazza. Az e követelményrendszerben említett hegesztési eljárások közé tartoznak azok a hegesztési eljárások, amelyeket kézi vagy részben gépesített hegesztésnek neveznek. Ide tartoznak a teljesen gépesített és teljesen automatizált eljárások is. E követelményrendszer azoknak a hegesztőknek a minősítésére vonatkozik, akik a 4.6 szakaszban megadott műanyagból készült, félkész és késztermékeket gyártanak. A minősítésről minősítési bizonyítvány kizárólag a minősítő testület felelősségére adható ki. 2. Fogalommeghatározások 2.1 Hegesztő A hegesztést végző személy. Gyűjtőfogalom, amelyet a kézi hegesztők és a hegesztőgépet kezelők megnevezésére is alkalmazzák, beleértve a részben vagy teljesen automatizált eljárások kezelőit is. 15_1998_IKK. 8._IKIM közlemény 4/54

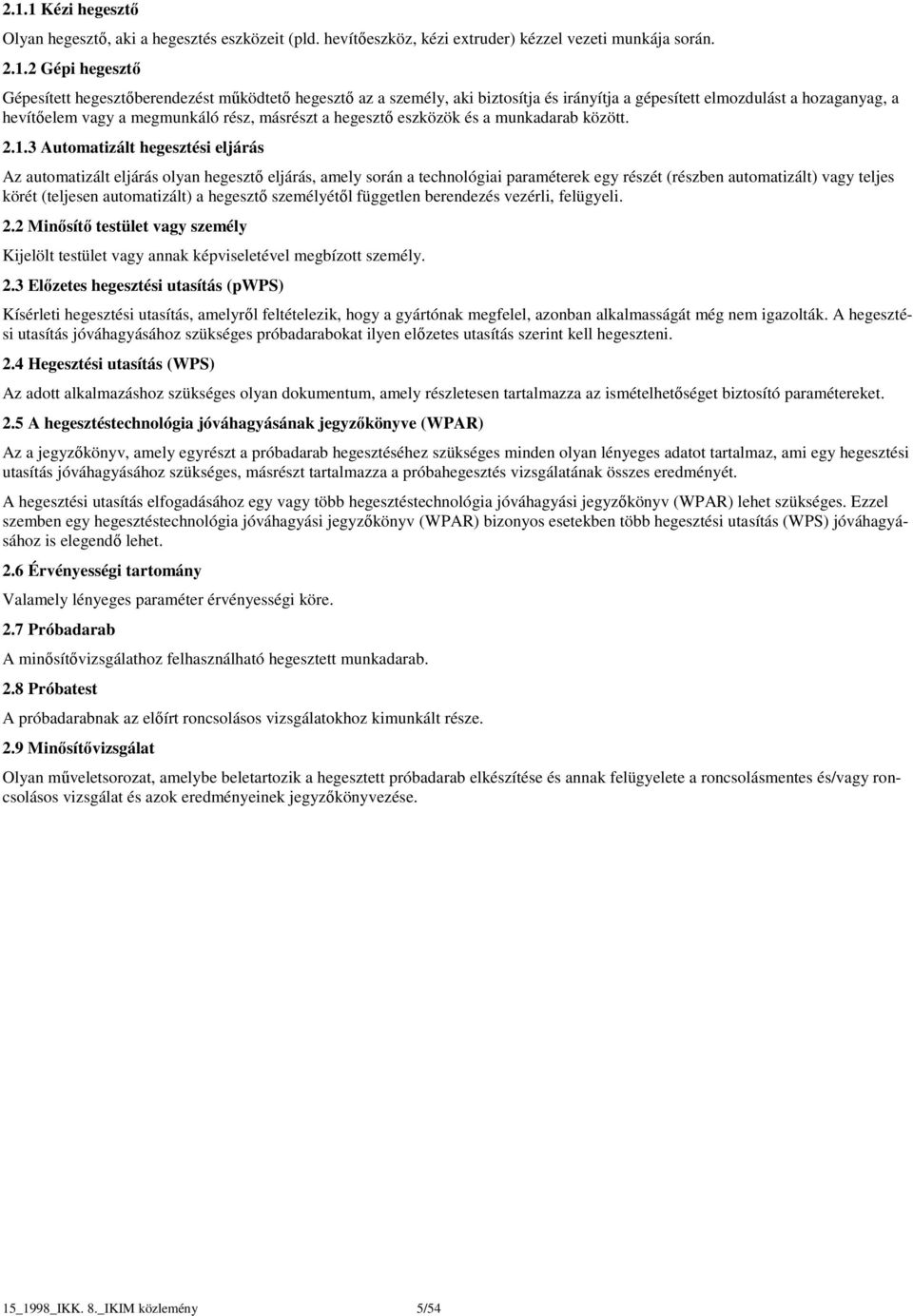

5 2.1.1 Kézi hegesztő Olyan hegesztő, aki a hegesztés eszközeit (pld. hevítőeszköz, kézi extruder) kézzel vezeti munkája során Gépi hegesztő Gépesített hegesztőberendezést működtető hegesztő az a személy, aki biztosítja és irányítja a gépesített elmozdulást a hozaganyag, a hevítőelem vagy a megmunkáló rész, másrészt a hegesztő eszközök és a munkadarab között Automatizált hegesztési eljárás Az automatizált eljárás olyan hegesztő eljárás, amely során a technológiai paraméterek egy részét (részben automatizált) vagy teljes körét (teljesen automatizált) a hegesztő személyétől független berendezés vezérli, felügyeli. 2.2 Minősítő testület vagy személy Kijelölt testület vagy annak képviseletével megbízott személy. 2.3 Előzetes hegesztési utasítás (pwps) Kísérleti hegesztési utasítás, amelyről feltételezik, hogy a gyártónak megfelel, azonban alkalmasságát még nem igazolták. A hegesztési utasítás jóváhagyásához szükséges próbadarabokat ilyen előzetes utasítás szerint kell hegeszteni. 2.4 Hegesztési utasítás (WPS) Az adott alkalmazáshoz szükséges olyan dokumentum, amely részletesen tartalmazza az ismételhetőséget biztosító paramétereket. 2.5 A hegesztéstechnológia jóváhagyásának jegyzőkönyve (WPAR) Az a jegyzőkönyv, amely egyrészt a próbadarab hegesztéséhez szükséges minden olyan lényeges adatot tartalmaz, ami egy hegesztési utasítás jóváhagyásához szükséges, másrészt tartalmazza a próbahegesztés vizsgálatának összes eredményét. A hegesztési utasítás elfogadásához egy vagy több hegesztéstechnológia jóváhagyási jegyzőkönyv (WPAR) lehet szükséges. Ezzel szemben egy hegesztéstechnológia jóváhagyási jegyzőkönyv (WPAR) bizonyos esetekben több hegesztési utasítás (WPS) jóváhagyásához is elegendő lehet. 2.6 Érvényességi tartomány Valamely lényeges paraméter érvényességi köre. 2.7 Próbadarab A minősítővizsgálathoz felhasználható hegesztett munkadarab. 2.8 Próbatest A próbadarabnak az előírt roncsolásos vizsgálatokhoz kimunkált része. 2.9 Minősítővizsgálat Olyan műveletsorozat, amelybe beletartozik a hegesztett próbadarab elkészítése és annak felügyelete a roncsolásmentes és/vagy roncsolásos vizsgálat és azok eredményeinek jegyzőkönyvezése. 15_1998_IKK. 8._IKIM közlemény 5/54

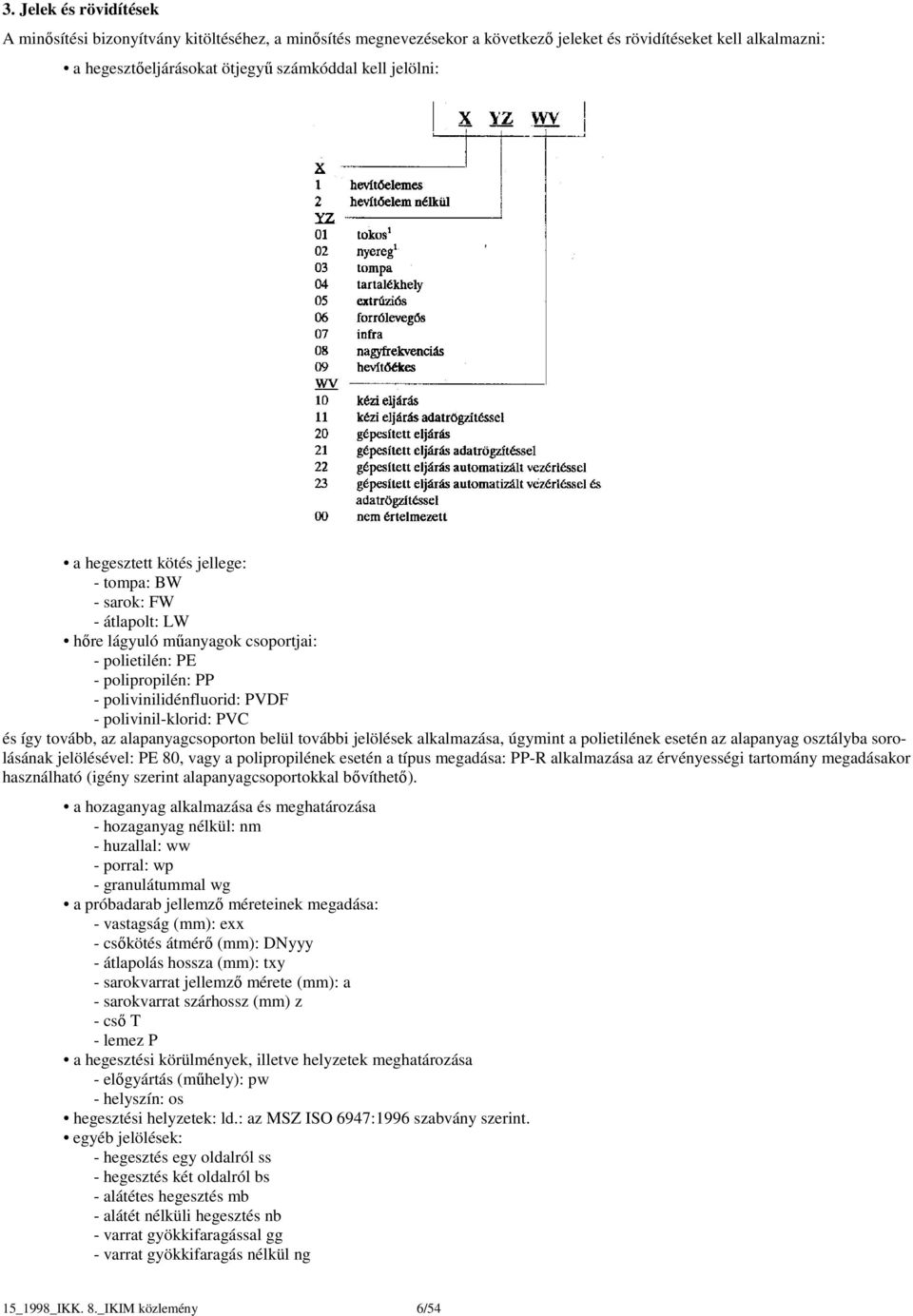

6 3. Jelek és rövidítések A minősítési bizonyítvány kitöltéséhez, a minősítés megnevezésekor a következő jeleket és rövidítéseket kell alkalmazni: a hegesztőeljárásokat ötjegyű számkóddal kell jelölni: a hegesztett kötés jellege: - tompa: BW - sarok: FW - átlapolt: LW hőre lágyuló műanyagok csoportjai: - polietilén: PE - polipropilén: PP - polivinilidénfluorid: PVDF - polivinil-klorid: PVC és így tovább, az alapanyagcsoporton belül további jelölések alkalmazása, úgymint a polietilének esetén az alapanyag osztályba sorolásának jelölésével: PE 80, vagy a polipropilének esetén a típus megadása: PP-R alkalmazása az érvényességi tartomány megadásakor használható (igény szerint alapanyagcsoportokkal bővíthető). a hozaganyag alkalmazása és meghatározása - hozaganyag nélkül: nm - huzallal: ww - porral: wp - granulátummal wg a próbadarab jellemző méreteinek megadása: - vastagság (mm): exx - csőkötés átmérő (mm): DNyyy - átlapolás hossza (mm): txy - sarokvarrat jellemző mérete (mm): a - sarokvarrat szárhossz (mm) z - cső T - lemez P a hegesztési körülmények, illetve helyzetek meghatározása - előgyártás (műhely): pw - helyszín: os hegesztési helyzetek: ld.: az MSZ ISO 6947:1996 szabvány szerint. egyéb jelölések: - hegesztés egy oldalról ss - hegesztés két oldalról bs - alátétes hegesztés mb - alátét nélküli hegesztés nb - varrat gyökkifaragással gg - varrat gyökkifaragás nélkül ng 15_1998_IKK. 8._IKIM közlemény 6/54

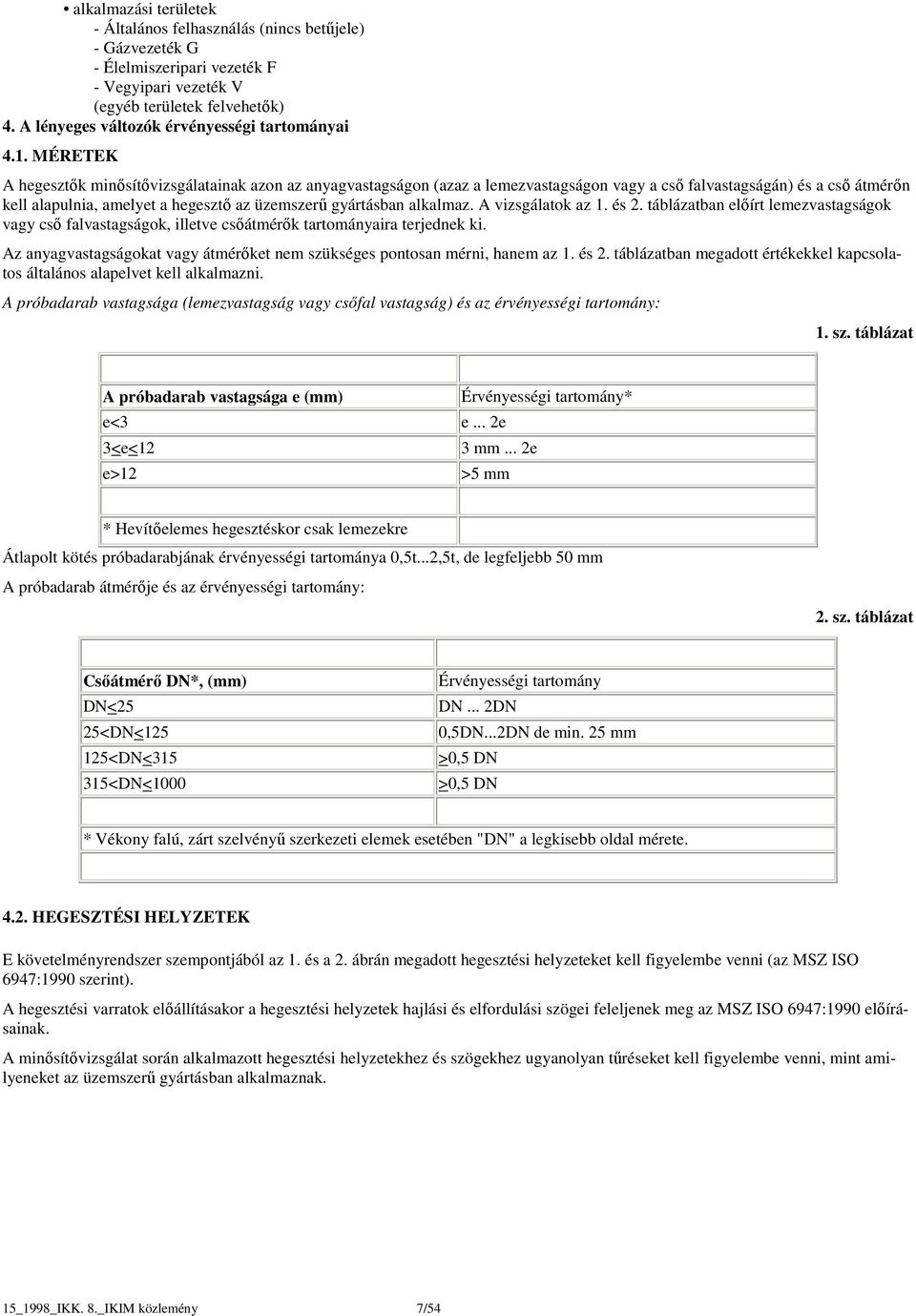

7 alkalmazási területek - Általános felhasználás (nincs betűjele) - Gázvezeték G - Élelmiszeripari vezeték F - Vegyipari vezeték V (egyéb területek felvehetők) 4. A lényeges változók érvényességi tartományai 4.1. MÉRETEK A hegesztők minősítővizsgálatainak azon az anyagvastagságon (azaz a lemezvastagságon vagy a cső falvastagságán) és a cső átmérőn kell alapulnia, amelyet a hegesztő az üzemszerű gyártásban alkalmaz. A vizsgálatok az 1. és 2. táblázatban előírt lemezvastagságok vagy cső falvastagságok, illetve csőátmérők tartományaira terjednek ki. Az anyagvastagságokat vagy átmérőket nem szükséges pontosan mérni, hanem az 1. és 2. táblázatban megadott értékekkel kapcsolatos általános alapelvet kell alkalmazni. A próbadarab vastagsága (lemezvastagság vagy csőfal vastagság) és az érvényességi tartomány: 1. sz. táblázat A próbadarab vastagsága e (mm) Érvényességi tartomány* e<3 e... 2e 3<e<12 3 mm... 2e e>12 >5 mm * Hevítőelemes hegesztéskor csak lemezekre Átlapolt kötés próbadarabjának érvényességi tartománya 0,5t...2,5t, de legfeljebb 50 mm A próbadarab átmérője és az érvényességi tartomány: 2. sz. táblázat Csőátmérő DN*, (mm) DN<25 25<DN< <DN< <DN<1000 Érvényességi tartomány DN... 2DN 0,5DN...2DN de min. 25 mm >0,5 DN >0,5 DN * Vékony falú, zárt szelvényű szerkezeti elemek esetében "DN" a legkisebb oldal mérete HEGESZTÉSI HELYZETEK E követelményrendszer szempontjából az 1. és a 2. ábrán megadott hegesztési helyzeteket kell figyelembe venni (az MSZ ISO 6947:1990 szerint). A hegesztési varratok előállításakor a hegesztési helyzetek hajlási és elfordulási szögei feleljenek meg az MSZ ISO 6947:1990 előírásainak. A minősítővizsgálat során alkalmazott hegesztési helyzetekhez és szögekhez ugyanolyan tűréseket kell figyelembe venni, mint amilyeneket az üzemszerű gyártásban alkalmaznak. 15_1998_IKK. 8._IKIM közlemény 7/54

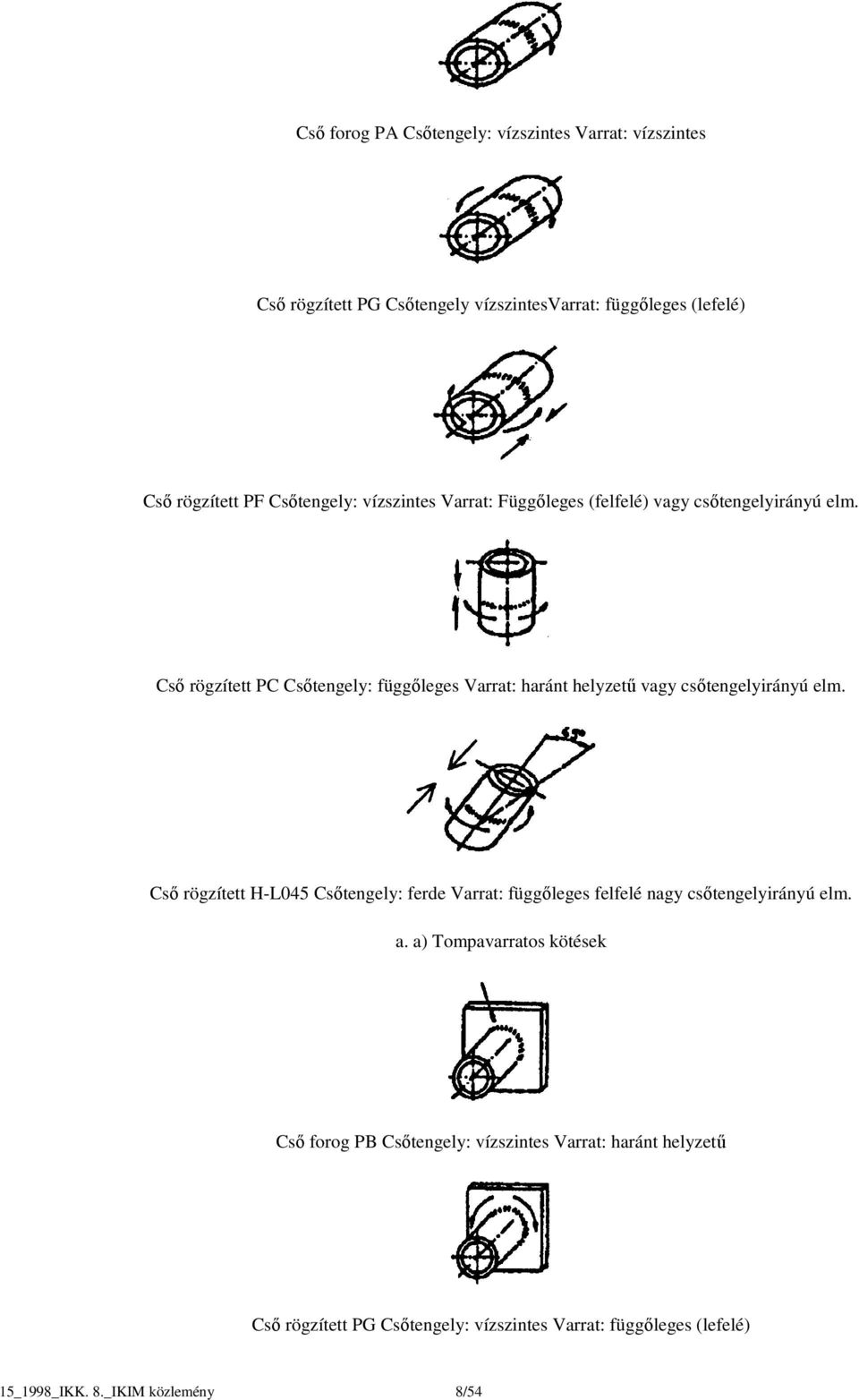

8 Cső forog PA Csőtengely: vízszintes Varrat: vízszintes Cső rögzített PG Csőtengely vízszintesvarrat: függőleges (lefelé) Cső rögzített PF Csőtengely: vízszintes Varrat: Függőleges (felfelé) vagy csőtengelyirányú elm. Cső rögzített PC Csőtengely: függőleges Varrat: haránt helyzetű vagy csőtengelyirányú elm. Cső rögzített H-L045 Csőtengely: ferde Varrat: függőleges felfelé nagy csőtengelyirányú elm. a. a) Tompavarratos kötések Cső forog PB Csőtengely: vízszintes Varrat: haránt helyzetű Cső rögzített PG Csőtengely: vízszintes Varrat: függőleges (lefelé) 15_1998_IKK. 8._IKIM közlemény 8/54

9 Cső rögzített PF Csőtengely: vízszintes Varrat: Függőleges (felfelé) vagy csőtengelyirányú elm. Cső rögzített PB Csőtengely: függőleges Varrat: vízszintes állósarokvarrat vagy csőtengelyirányú elm. Cső rögzített PB Csőtengely: függőleges Varrat: fej feletti vagy csőtengelyirányú elm. PA vízszintes helyzet vagy y irányú elm. PC Haránt helyzet vagy y irányú elm. PE Fej feletti hegesztés vagy y irányú elm. PG Függőleges (lefelé) hegesztés 15_1998_IKK. 8._IKIM közlemény 9/54

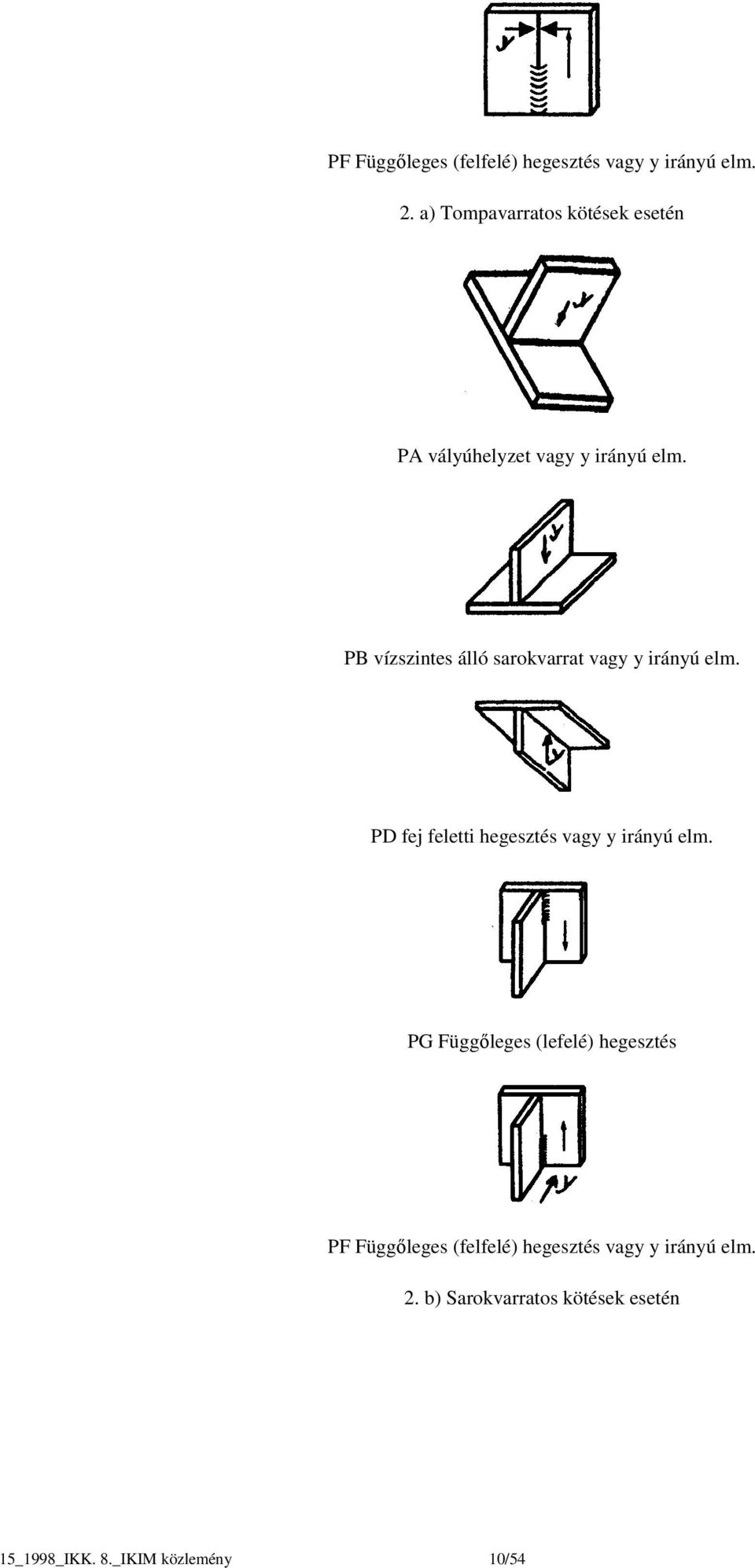

10 PF Függőleges (felfelé) hegesztés vagy y irányú elm. 2. a) Tompavarratos kötések esetén PA vályúhelyzet vagy y irányú elm. PB vízszintes álló sarokvarrat vagy y irányú elm. PD fej feletti hegesztés vagy y irányú elm. PG Függőleges (lefelé) hegesztés PF Függőleges (felfelé) hegesztés vagy y irányú elm. 2. b) Sarokvarratos kötések esetén 15_1998_IKK. 8._IKIM közlemény 10/54

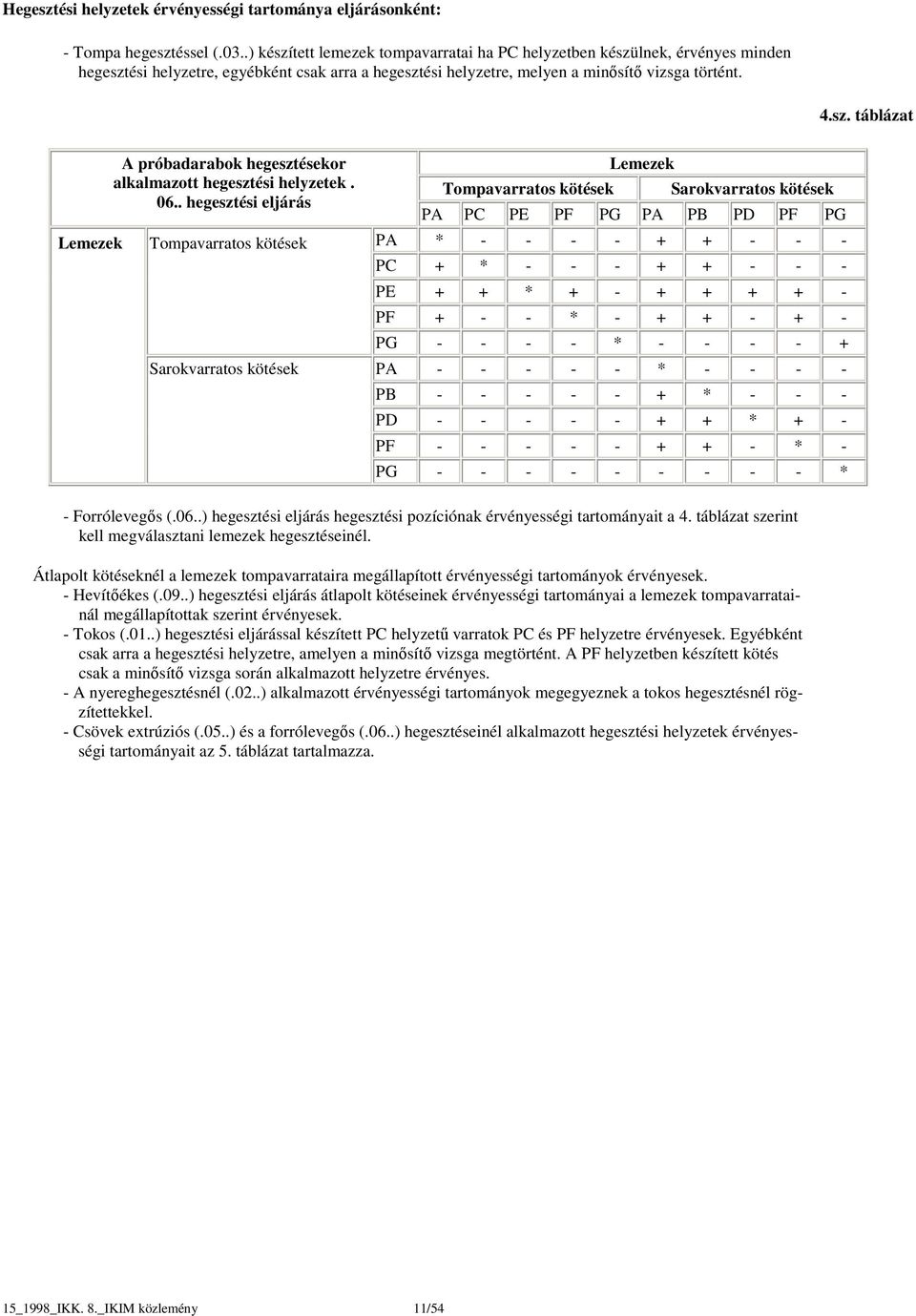

11 Hegesztési helyzetek érvényességi tartománya eljárásonként: - Tompa hegesztéssel (.03..) készített lemezek tompavarratai ha PC helyzetben készülnek, érvényes minden hegesztési helyzetre, egyébként csak arra a hegesztési helyzetre, melyen a minősítő vizsga történt. 4.sz. táblázat Lemezek A próbadarabok hegesztésekor alkalmazott hegesztési helyzetek hegesztési eljárás Tompavarratos kötések Sarokvarratos kötések Lemezek Tompavarratos kötések Sarokvarratos kötések PA PC PE PF PG PA PB PD PF PG PA * PC + * PE + + * PF * PG * PA * PB * PD * + - PF * - PG * - Forrólevegős (.06..) hegesztési eljárás hegesztési pozíciónak érvényességi tartományait a 4. táblázat szerint kell megválasztani lemezek hegesztéseinél. Átlapolt kötéseknél a lemezek tompavarrataira megállapított érvényességi tartományok érvényesek. - Hevítőékes (.09..) hegesztési eljárás átlapolt kötéseinek érvényességi tartományai a lemezek tompavarratainál megállapítottak szerint érvényesek. - Tokos (.01..) hegesztési eljárással készített PC helyzetű varratok PC és PF helyzetre érvényesek. Egyébként csak arra a hegesztési helyzetre, amelyen a minősítő vizsga megtörtént. A PF helyzetben készített kötés csak a minősítő vizsga során alkalmazott helyzetre érvényes. - A nyereghegesztésnél (.02..) alkalmazott érvényességi tartományok megegyeznek a tokos hegesztésnél rögzítettekkel. - Csövek extrúziós (.05..) és a forrólevegős (.06..) hegesztéseinél alkalmazott hegesztési helyzetek érvényességi tartományait az 5. táblázat tartalmazza. 15_1998_IKK. 8._IKIM közlemény 11/54

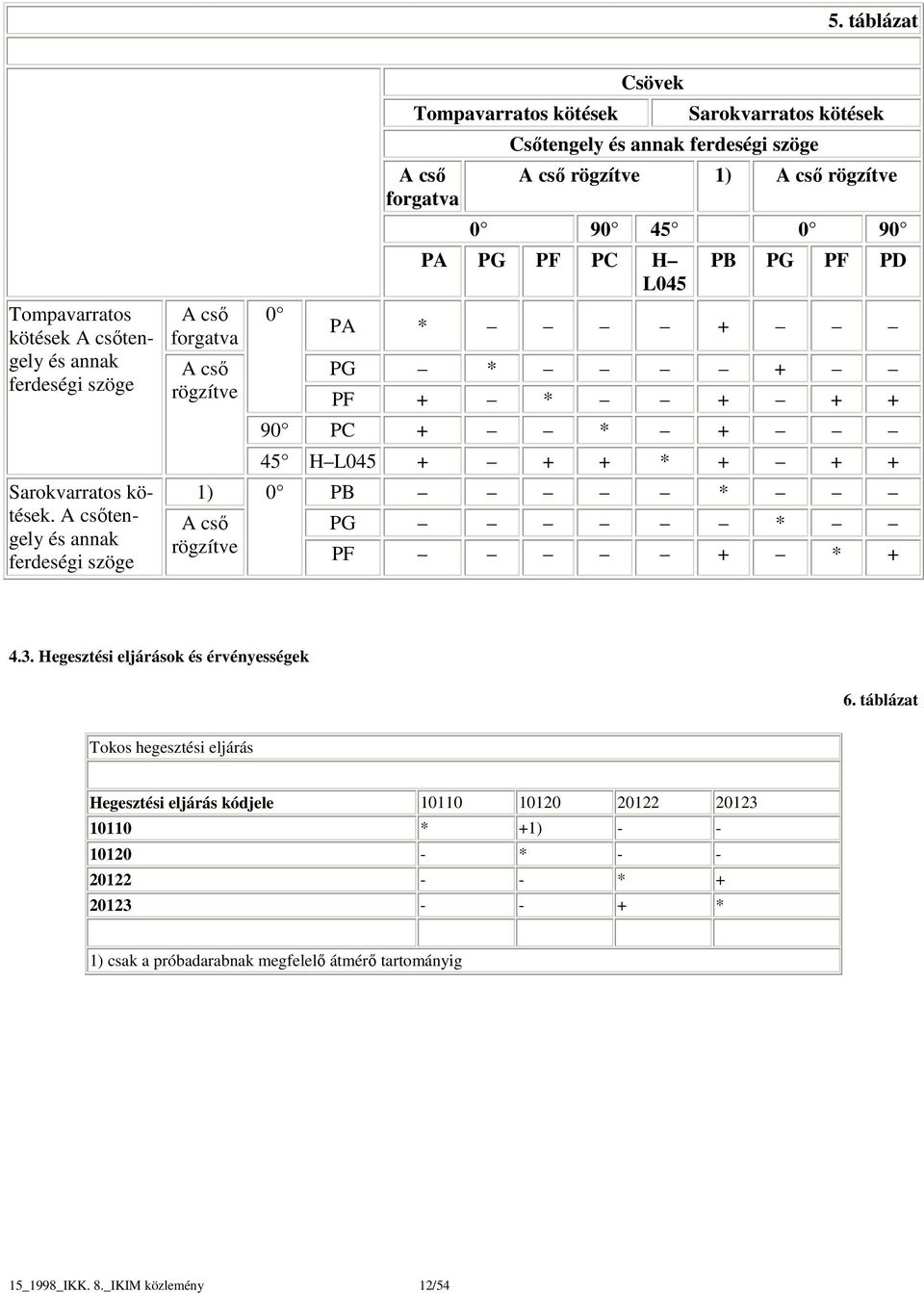

12 5. táblázat Tompavarratos kötések A csőtengely és annak ferdeségi szöge Sarokvarratos kötések. A csőtengely és annak ferdeségi szöge A cső forgatva A cső rögzítve 0 Tompavarratos kötések A cső forgatva Csövek Sarokvarratos kötések Csőtengely és annak ferdeségi szöge A cső rögzítve 1) A cső rögzítve PA PG PF PC H L045 PB PG PF PD PA * + PG * + PF + * PC + * + 45 H L * ) 0 PB * A cső rögzítve PG * PF + * Hegesztési eljárások és érvényességek 6. táblázat Tokos hegesztési eljárás Hegesztési eljárás kódjele * +1) * * * 1) csak a próbadarabnak megfelelő átmérő tartományig 15_1998_IKK. 8._IKIM közlemény 12/54

13 7. táblázat Tompa hegesztés Hegesztési eljárás kódjele *1) ) * ) + * ) - - * ) * 1) legfeljebb DN 75-ig 8. táblázat Nyereghegesztési eljárás Hegesztési eljárás kódjele * +1) ) * * * 1) a próbadarabnak megfelelő mérettartományig 9. táblázat Extrúziós hegesztési eljárás Hegesztési eljárás kódjele * * * 10. táblázat Forrólevegős hegesztési eljárás Hegesztési eljárás kódjele * * 15_1998_IKK. 8._IKIM közlemény 13/54

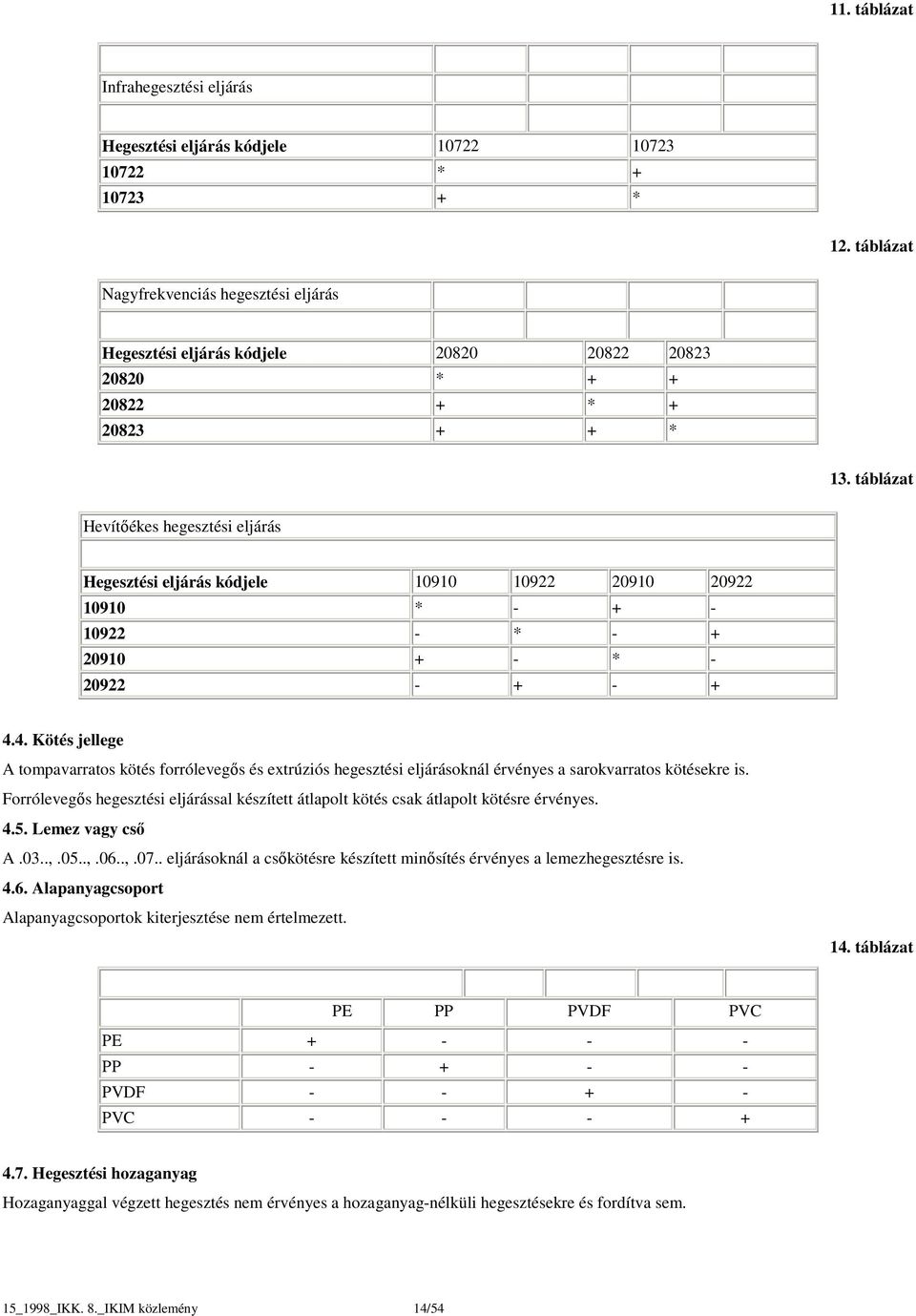

14 11. táblázat Infrahegesztési eljárás Hegesztési eljárás kódjele * * 12. táblázat Nagyfrekvenciás hegesztési eljárás Hegesztési eljárás kódjele * * * 13. táblázat Hevítőékes hegesztési eljárás Hegesztési eljárás kódjele * * * Kötés jellege A tompavarratos kötés forrólevegős és extrúziós hegesztési eljárásoknál érvényes a sarokvarratos kötésekre is. Forrólevegős hegesztési eljárással készített átlapolt kötés csak átlapolt kötésre érvényes Lemez vagy cső A.03..,.05..,.06..,.07.. eljárásoknál a csőkötésre készített minősítés érvényes a lemezhegesztésre is Alapanyagcsoport Alapanyagcsoportok kiterjesztése nem értelmezett. 14. táblázat PE PP PVDF PVC PE PP PVDF PVC Hegesztési hozaganyag Hozaganyaggal végzett hegesztés nem érvényes a hozaganyag-nélküli hegesztésekre és fordítva sem. 15_1998_IKK. 8._IKIM közlemény 14/54

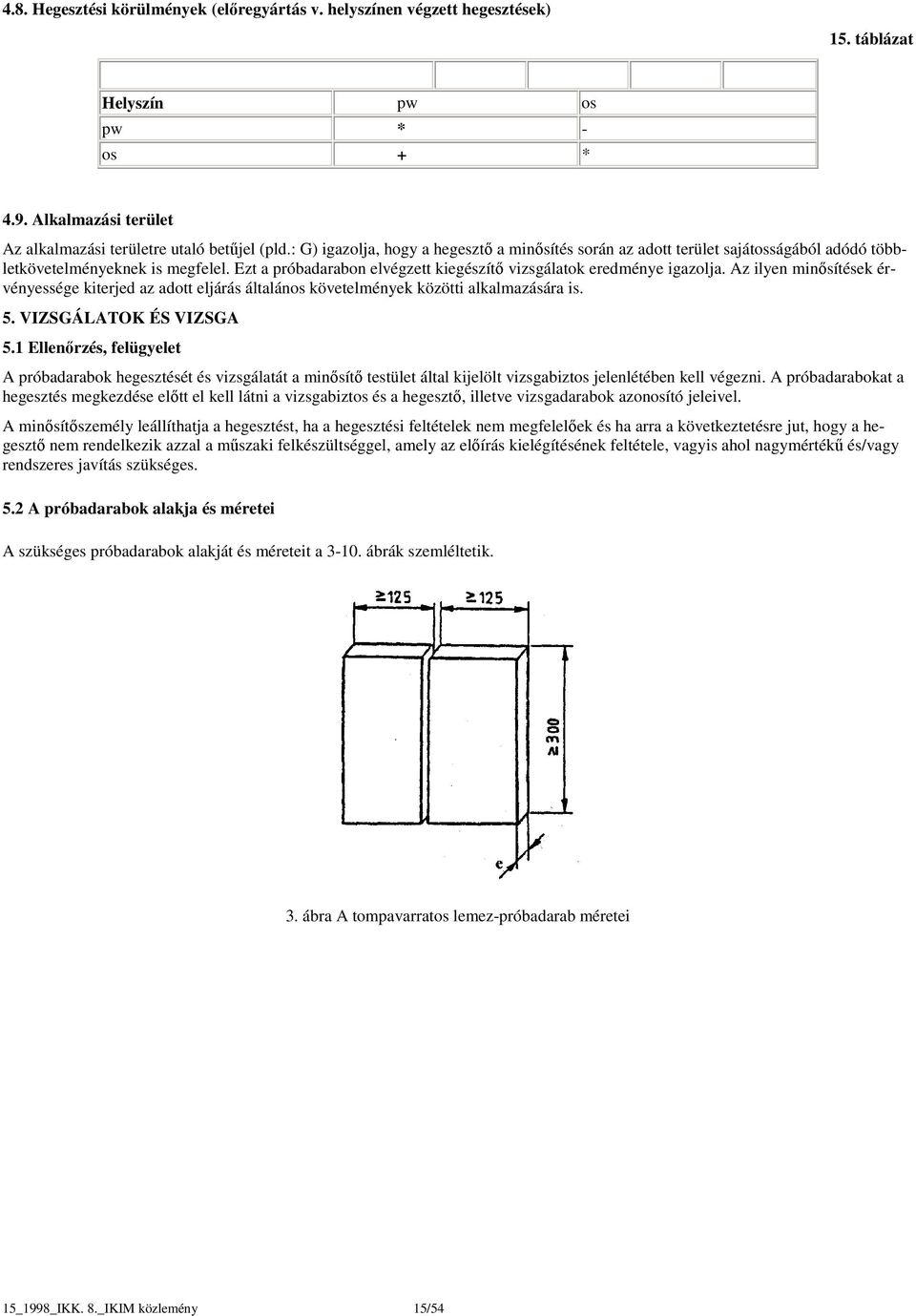

15 4.8. Hegesztési körülmények (előregyártás v. helyszínen végzett hegesztések) 15. táblázat Helyszín pw os pw * - os + * 4.9. Alkalmazási terület Az alkalmazási területre utaló betűjel (pld.: G) igazolja, hogy a hegesztő a minősítés során az adott terület sajátosságából adódó többletkövetelményeknek is megfelel. Ezt a próbadarabon elvégzett kiegészítő vizsgálatok eredménye igazolja. Az ilyen minősítések érvényessége kiterjed az adott eljárás általános követelmények közötti alkalmazására is. 5. VIZSGÁLATOK ÉS VIZSGA 5.1 Ellenőrzés, felügyelet A próbadarabok hegesztését és vizsgálatát a minősítő testület által kijelölt vizsgabiztos jelenlétében kell végezni. A próbadarabokat a hegesztés megkezdése előtt el kell látni a vizsgabiztos és a hegesztő, illetve vizsgadarabok azonosító jeleivel. A minősítőszemély leállíthatja a hegesztést, ha a hegesztési feltételek nem megfelelőek és ha arra a következtetésre jut, hogy a hegesztő nem rendelkezik azzal a műszaki felkészültséggel, amely az előírás kielégítésének feltétele, vagyis ahol nagymértékű és/vagy rendszeres javítás szükséges. 5.2 A próbadarabok alakja és méretei A szükséges próbadarabok alakját és méreteit a ábrák szemléltetik. 3. ábra A tompavarratos lemez-próbadarab méretei 15_1998_IKK. 8._IKIM közlemény 15/54

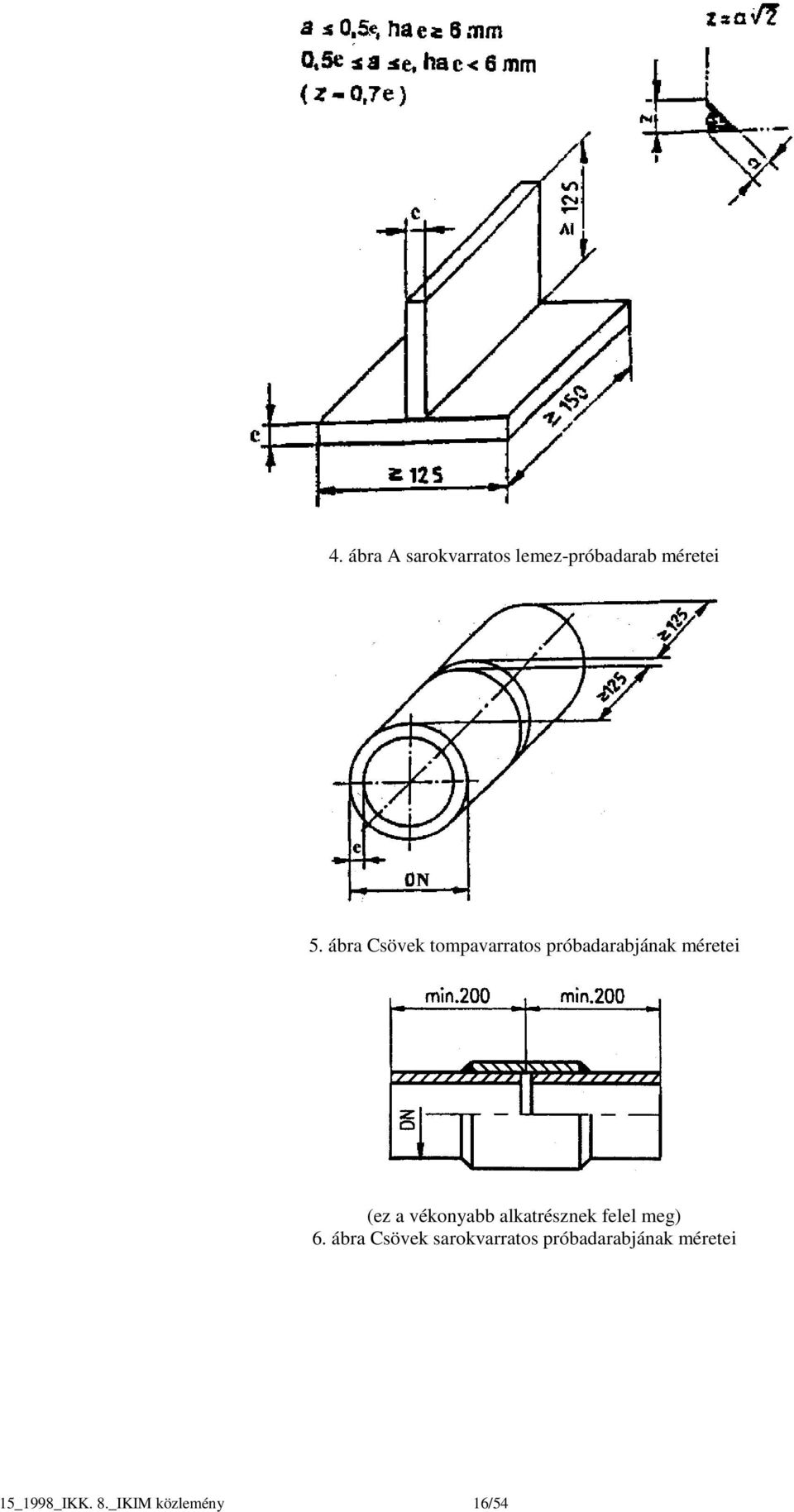

16 4. ábra A sarokvarratos lemez-próbadarab méretei 5. ábra Csövek tompavarratos próbadarabjának méretei (ez a vékonyabb alkatrésznek felel meg) 6. ábra Csövek sarokvarratos próbadarabjának méretei 15_1998_IKK. 8._IKIM közlemény 16/54

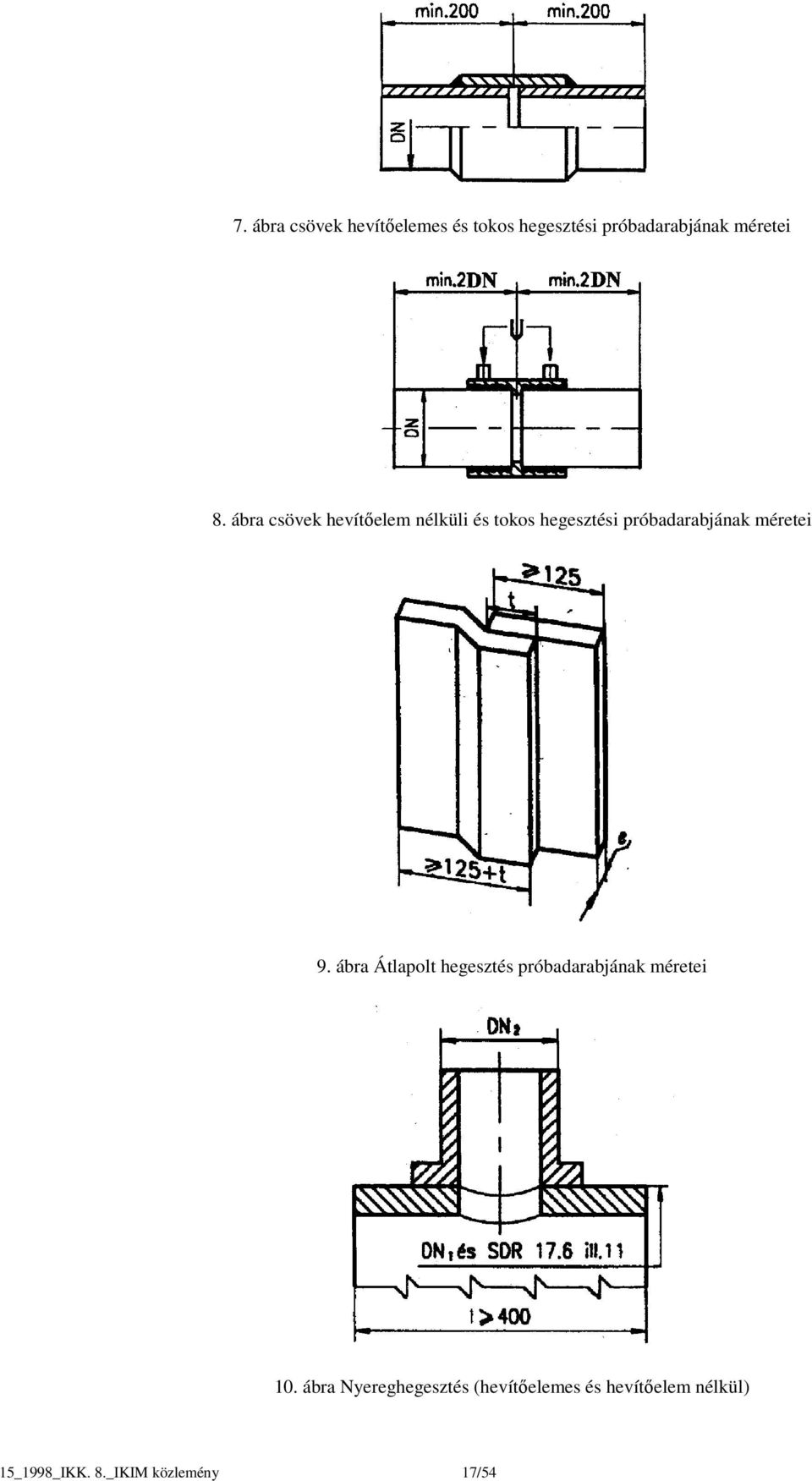

17 7. ábra csövek hevítőelemes és tokos hegesztési próbadarabjának méretei 8. ábra csövek hevítőelem nélküli és tokos hegesztési próbadarabjának méretei 9. ábra Átlapolt hegesztés próbadarabjának méretei 10. ábra Nyereghegesztés (hevítőelemes és hevítőelem nélkül) 15_1998_IKK. 8._IKIM közlemény 17/54

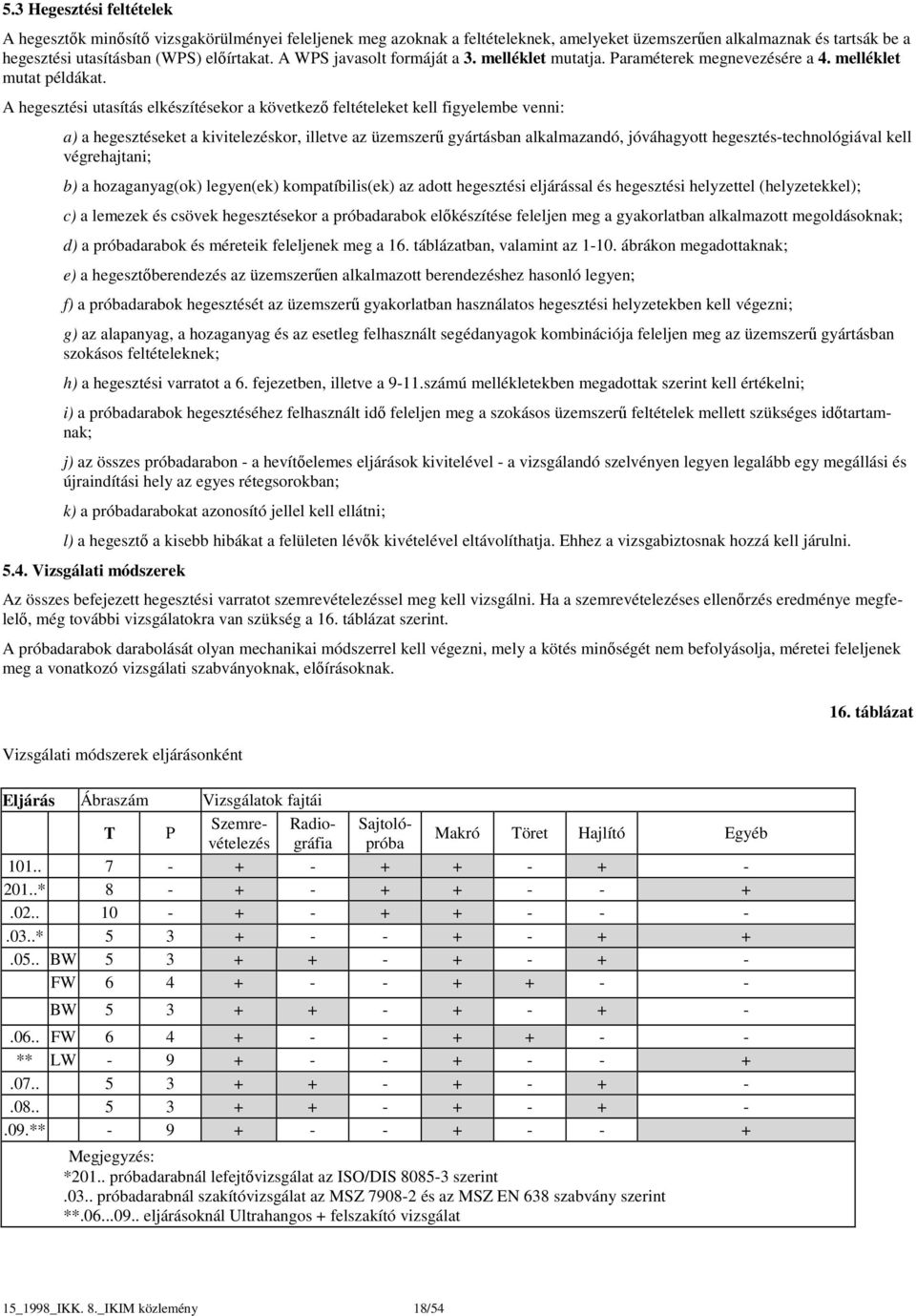

18 5.3 Hegesztési feltételek A hegesztők minősítő vizsgakörülményei feleljenek meg azoknak a feltételeknek, amelyeket üzemszerűen alkalmaznak és tartsák be a hegesztési utasításban (WPS) előírtakat. A WPS javasolt formáját a 3. melléklet mutatja. Paraméterek megnevezésére a 4. melléklet mutat példákat. A hegesztési utasítás elkészítésekor a következő feltételeket kell figyelembe venni: a) a hegesztéseket a kivitelezéskor, illetve az üzemszerű gyártásban alkalmazandó, jóváhagyott hegesztés-technológiával kell végrehajtani; b) a hozaganyag(ok) legyen(ek) kompatíbilis(ek) az adott hegesztési eljárással és hegesztési helyzettel (helyzetekkel); c) a lemezek és csövek hegesztésekor a próbadarabok előkészítése feleljen meg a gyakorlatban alkalmazott megoldásoknak; d) a próbadarabok és méreteik feleljenek meg a 16. táblázatban, valamint az ábrákon megadottaknak; e) a hegesztőberendezés az üzemszerűen alkalmazott berendezéshez hasonló legyen; f) a próbadarabok hegesztését az üzemszerű gyakorlatban használatos hegesztési helyzetekben kell végezni; g) az alapanyag, a hozaganyag és az esetleg felhasznált segédanyagok kombinációja feleljen meg az üzemszerű gyártásban szokásos feltételeknek; h) a hegesztési varratot a 6. fejezetben, illetve a 9-11.számú mellékletekben megadottak szerint kell értékelni; i) a próbadarabok hegesztéséhez felhasznált idő feleljen meg a szokásos üzemszerű feltételek mellett szükséges időtartamnak; j) az összes próbadarabon - a hevítőelemes eljárások kivitelével - a vizsgálandó szelvényen legyen legalább egy megállási és újraindítási hely az egyes rétegsorokban; k) a próbadarabokat azonosító jellel kell ellátni; l) a hegesztő a kisebb hibákat a felületen lévők kivételével eltávolíthatja. Ehhez a vizsgabiztosnak hozzá kell járulni Vizsgálati módszerek Az összes befejezett hegesztési varratot szemrevételezéssel meg kell vizsgálni. Ha a szemrevételezéses ellenőrzés eredménye megfelelő, még további vizsgálatokra van szükség a 16. táblázat szerint. A próbadarabok darabolását olyan mechanikai módszerrel kell végezni, mely a kötés minőségét nem befolyásolja, méretei feleljenek meg a vonatkozó vizsgálati szabványoknak, előírásoknak. Vizsgálati módszerek eljárásonként Eljárás Ábraszám Vizsgálatok fajtái Szemre- Radiográfia próba Sajtoló- T P vételezés Makró Töret Hajlító Egyéb * * BW FW BW FW ** LW ** Megjegyzés: *201.. próbadarabnál lefejtővizsgálat az ISO/DIS szerint.03.. próbadarabnál szakítóvizsgálat az MSZ és az MSZ EN 638 szabvány szerint ** eljárásoknál Ultrahangos + felszakító vizsgálat 16. táblázat 15_1998_IKK. 8._IKIM közlemény 18/54

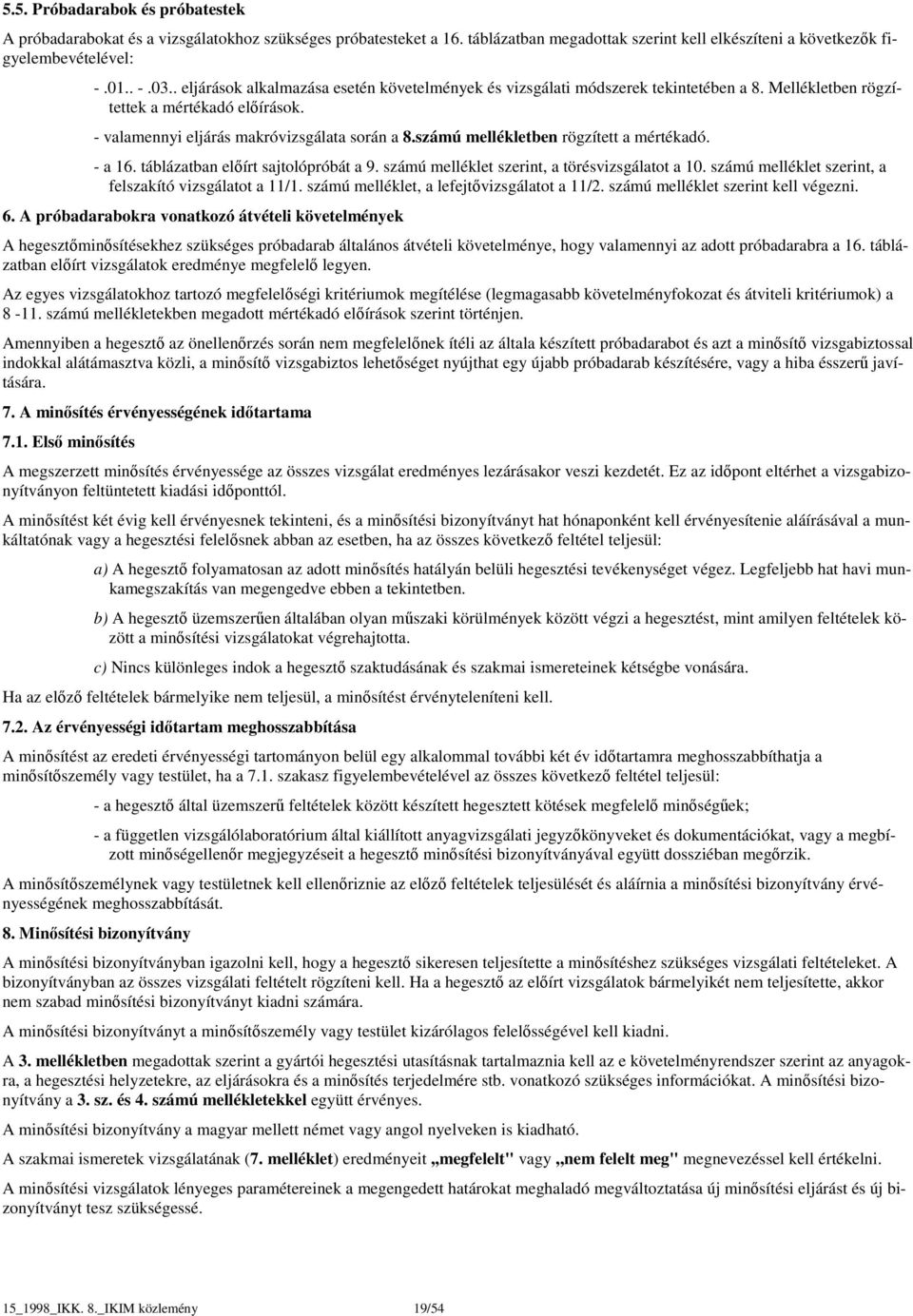

19 5.5. Próbadarabok és próbatestek A próbadarabokat és a vizsgálatokhoz szükséges próbatesteket a 16. táblázatban megadottak szerint kell elkészíteni a következők figyelembevételével: eljárások alkalmazása esetén követelmények és vizsgálati módszerek tekintetében a 8. Mellékletben rögzítettek a mértékadó előírások. - valamennyi eljárás makróvizsgálata során a 8.számú mellékletben rögzített a mértékadó. - a 16. táblázatban előírt sajtolópróbát a 9. számú melléklet szerint, a törésvizsgálatot a 10. számú melléklet szerint, a felszakító vizsgálatot a 11/1. számú melléklet, a lefejtővizsgálatot a 11/2. számú melléklet szerint kell végezni. 6. A próbadarabokra vonatkozó átvételi követelmények A hegesztőminősítésekhez szükséges próbadarab általános átvételi követelménye, hogy valamennyi az adott próbadarabra a 16. táblázatban előírt vizsgálatok eredménye megfelelő legyen. Az egyes vizsgálatokhoz tartozó megfelelőségi kritériumok megítélése (legmagasabb követelményfokozat és átviteli kritériumok) a számú mellékletekben megadott mértékadó előírások szerint történjen. Amennyiben a hegesztő az önellenőrzés során nem megfelelőnek ítéli az általa készített próbadarabot és azt a minősítő vizsgabiztossal indokkal alátámasztva közli, a minősítő vizsgabiztos lehetőséget nyújthat egy újabb próbadarab készítésére, vagy a hiba ésszerű javítására. 7. A minősítés érvényességének időtartama 7.1. Első minősítés A megszerzett minősítés érvényessége az összes vizsgálat eredményes lezárásakor veszi kezdetét. Ez az időpont eltérhet a vizsgabizonyítványon feltüntetett kiadási időponttól. A minősítést két évig kell érvényesnek tekinteni, és a minősítési bizonyítványt hat hónaponként kell érvényesítenie aláírásával a munkáltatónak vagy a hegesztési felelősnek abban az esetben, ha az összes következő feltétel teljesül: a) A hegesztő folyamatosan az adott minősítés hatályán belüli hegesztési tevékenységet végez. Legfeljebb hat havi munkamegszakítás van megengedve ebben a tekintetben. b) A hegesztő üzemszerűen általában olyan műszaki körülmények között végzi a hegesztést, mint amilyen feltételek között a minősítési vizsgálatokat végrehajtotta. c) Nincs különleges indok a hegesztő szaktudásának és szakmai ismereteinek kétségbe vonására. Ha az előző feltételek bármelyike nem teljesül, a minősítést érvényteleníteni kell Az érvényességi időtartam meghosszabbítása A minősítést az eredeti érvényességi tartományon belül egy alkalommal további két év időtartamra meghosszabbíthatja a minősítőszemély vagy testület, ha a 7.1. szakasz figyelembevételével az összes következő feltétel teljesül: - a hegesztő által üzemszerű feltételek között készített hegesztett kötések megfelelő minőségűek; - a független vizsgálólaboratórium által kiállított anyagvizsgálati jegyzőkönyveket és dokumentációkat, vagy a megbízott minőségellenőr megjegyzéseit a hegesztő minősítési bizonyítványával együtt dossziéban megőrzik. A minősítőszemélynek vagy testületnek kell ellenőriznie az előző feltételek teljesülését és aláírnia a minősítési bizonyítvány érvényességének meghosszabbítását. 8. Minősítési bizonyítvány A minősítési bizonyítványban igazolni kell, hogy a hegesztő sikeresen teljesítette a minősítéshez szükséges vizsgálati feltételeket. A bizonyítványban az összes vizsgálati feltételt rögzíteni kell. Ha a hegesztő az előírt vizsgálatok bármelyikét nem teljesítette, akkor nem szabad minősítési bizonyítványt kiadni számára. A minősítési bizonyítványt a minősítőszemély vagy testület kizárólagos felelősségével kell kiadni. A 3. mellékletben megadottak szerint a gyártói hegesztési utasításnak tartalmaznia kell az e követelményrendszer szerint az anyagokra, a hegesztési helyzetekre, az eljárásokra és a minősítés terjedelmére stb. vonatkozó szükséges információkat. A minősítési bizonyítvány a 3. sz. és 4. számú mellékletekkel együtt érvényes. A minősítési bizonyítvány a magyar mellett német vagy angol nyelveken is kiadható. A szakmai ismeretek vizsgálatának (7. melléklet) eredményeit,,megfelelt" vagy,,nem felelt meg" megnevezéssel kell értékelni. A minősítési vizsgálatok lényeges paramétereinek a megengedett határokat meghaladó megváltoztatása új minősítési eljárást és új bizonyítványt tesz szükségessé. 15_1998_IKK. 8._IKIM közlemény 19/54

20 9. A minősítés megnevezése A hegesztők minősítése a megadott sorrendben kell, hogy tartalmazza a következő tételeket (a rendszer elrendezése olyan, hogy az a számítógépi feldolgozáshoz alkalmazható legyen): - a lényeges paramétereket, nevezetesen: a hegesztési eljárásokat a 3. és 4.3. fejezetek szerint; a kötés jellegét: tompavarrat (BW), sarokvarrat (FW), átlapolt varrat (LW) a 4.4. és 3. fejezetek szerint; a féltermék típusát: lemez (P), cső (T) a 3. és 4.5. fejezetek szerint; hozaganyaggal vagy anélkül végzett hegesztést a 3. és a 4.7. fejezetek szerint; az anyagcsoportot a 3. és 4.6. fejezetek szerint; a próbadarab lényeges méretét, vagyis a vastagságot (e) és a csőátmérőt (DN) a 3. és 4.1. fejezetek szerint; a hegesztési helyzetet a 3. és a 4.2. fejezetek szerint; a hegesztés módját (körülményeit) a 3. és 4.8. fejezetek szerint. Az alkalmazási terület kódjelét nem kell feltüntetni a minősítés megnevezésében, csak a minősítési bizonyítvány,,szabvány/szabályzat'' rovatában. Számítógépes feldolgozáshoz a megnevezés formátuma a következő legyen:,,xxxxx",,x",,xx",,xxx",,xx",,xxxxx",,xxx",,xx",,xx",,xx" Példa:,,20610",,T",,BW",,PVC",,ww",,DN108",,e03",,PF",,ss",,nb" Ha nem értelmezhető egy-egy változó az adott hegesztési eljárásnál a karakterek értelemszerűen előrelépnek a kieső karakterek helyére. Megnevezési példa: Magyarázat: T BW PVC ww DN108 e03 PF pw ss nb 20610: Hegesztési eljárás - hevítőelem nélküli forrólevegős kézi eljárás T: cső BW: tompavarratos kötés PVC: anyagcsoport PVC ww: hegesztés huzallal DN108: a cső külső átmérője 108 mm e03: a cső falvastagsága 3 mm PF: a hegesztési pozíció, csőtengely vízszintesen rögzített pw: ss: nb: hegesztés előregyártásban hegesztés egyoldalról alátét nélkül 15_1998_IKK. 8._IKIM közlemény 20/54

21 III. Műanyaghegesztőket minősítő helyek alkalmasság tanúsításának eljárásrendje 1. Alkalmazás hatóterülete Az utasítás hatálya kiterjed műanyag szerkezetek hegesztését végző szakemberek minősítő vizsgáját végző gazdálkodó szervezetek, intézmények alkalmasságának vizsgálatára, megítélésére és tanúsítására is. 2. Fogalommeghatározások Szakértő: Tanúsító szakember. Alkalmassági vizsgálat: A vonatkozó előírások szerint elvégzett vizsgálat, az alkalmasság megállapítására. Felügyeleti vizsgálat: Az alkalmassági tanúsítással rendelkező szervezet időszakos felülvizsgálata a megfelelőség fennállásának megállapítására. Megbízó: Olyan jogi személy, aki a vizsgálatot kezdeményezi. Vizsgált szervezet: Körülhatárolt szervezet, ahol a vizsgálatot el kell végezni. Vizsgáló csoport: A vizsgálat elvégzésére megbízást kapott szakértőkből álló, egy vizsgálati terv szerint dolgozó 2 főből álló team. Vizsgálat vezető: A vizsgálat lefolytatásával és a szakértői csoportok munkájának összefogásával megbízott szakértő. Vizsgálati eredmény: A vizsgálat folyamán tapasztalt tények leírásai, visszakereshető és azonosítható módon. Bizonyíték: A vizsgálati eredmény valódiságát bizonyító dokumentáció, hivatkozás, nyilatkozat. Eltérés: A vizsgálat során az előírt követelményektől való eltérés, amely a minőséget befolyásolhatja. Vizsgálati jelentés: A vizsgálati eredmények összesítése és kiértékelése, javaslat tanúsító szervezet felé az alkalmasságra vonatkozóan. 3. Hivatkozások [1] 18/1996. (I. 21.) Korm. rendelet [2] 6/1996. (II.21.) IKM rendelet [3] MSZ EN ISO 8402: Illetékesség és felelősség Tanúsításhoz, ellenőrzéshez szükséges vizsgálatokat csak a felkészültségi követelményeknek megfelelő személy végezhet az eljárásrend vonatkozó pontja szerinti megbízás alapján. Vizsgálócsoport megbízása esetén vizsgálatvezetőt kell kinevezni, aki a vizsgálócsoport munkájáért felelős Megbízói feladatok a) Felkéri írásban a vizsgáló szervezetet a tanúsítás elvégzésére. b) Biztosítja a vizsgálat lefolytatásának feltételeit és a vizsgálati eredmények alapján a helyesbítő intézkedéseket végrehajtatja Vizsgálatvezetői feladatok a) Felel a vizsgálócsoport munkájáért, a vizsgálat objektivitásáért, a vizsgálati jegyzőkönyv elkészítéséért. b) A vizsgálatvezető vezeti a nyitó és záróülést és a vizsgálatot Vizsgáló team feladatai A kapott megbízás szerint a vizsgálatvezető irányítása mellett a vizsgálati tervnek megfelelően a vizsgálatot elvégzi, elkészíti a vizsgálati dokumentumokat, részt vesz a vizsgálati jelentés elkészítésében. 5. Általános előírások A gazdálkodó szervezeteken belül működő minősítő helyek tanúsításának elnyeréséhez olyan személyi, tárgyi és szervezettségi adottságokkal kell rendelkeznie, amely alkalmassá teszi meghatározott rendeltetésű, anyagú és minőségű szerkezetek hegesztésével foglalkozó szakemberek minősítés feltételeinek biztosítására. Ezt az eljárásrendet célszerű alkalmazni egy meghatározott termék vagy termékcsoport gyártásának előfeltételeként, ha a gyártási folyamatban részt vevő szakemberek minősítését valamilyen szabály (rendelet, szabályzat, vagy esetleg a szerződés) előírja. Alkalmazni lehet olyan esetben is, amikor az intézmény tanúsítást kíván szerezni arról, hogy valamely hegesztéstechnológia megvalósítása szempontjából meghatározott gyártási feladatkörben foglalkoztatott szakemberek csoportjára fennáll-e a tevékenység végzésére való alkalmasság. Az alkalmasság érvényességi körét a tanúsítási eljárás során konkrétan kell meghatározni. Ennek alapján ez lehet egy vagy több hegesztési eljárás. 15_1998_IKK. 8._IKIM közlemény 21/54

22 Az alkalmasság egyik legfontosabb feltétele, hogy a gazdálkodószervezet a szakemberek felkészítésében kellő képzettségű és jártasságú, a vizsgán is jelen lévő személyzettel rendelkezzen. Az alkalmasság feltételei változhatnak, ezért az alkalmasság igazolása meghatározott időtartamra érvényes, melyet ismételt felülvizsgálat alapján meg lehet újítani, illetve kiterjeszteni és korlátozni Igénybejelentés A kérelmező a tanúsítás iránti igényét (megrendelését) az erre rendszeresített nyomtatványon eljuttatja a Magyar Hegesztéstechnikai Egyesüléshez (továbbiakban: MHtE) (12. számú melléklet). Cím: 1148 Budapest, Fogarasi út Tel: (36-1) Fax: (36-1) Az igénynek tartalmaznia kell: - a kérelmező (intézmény) nevét, címét, telefonszámát; - az egységes statisztikai számjelét, vagy a cégbejegyzés számát, dátumát; - ügyintéző nevét, telefonszámát; - a hegesztési eljárásokat, amelyekre a tanúsítási kérelem vonatkozik; - az eljárás költségeinek vállalási kötelezettségét. Az igény alapján az MHT Operatív szervezete megküldi az alkalmassági feltételekre vonatkozó kérdőívet, illetve az igénynek megfelelő feltételrendszert ( mellékletek). - személyi feltételeket; - tárgyi feltételeket (elméleti vizsgahely leírása, vizsga anyagok, eszközök, műhelyek alapterülete, raktárak megfelelősége, alap-, hegesztő- és segédanyagok rendelkezésre állása, meglévő berendezések, eszközök száma, típusa stb.); - anyagvizsgáló berendezések és eszközök felsorolását; - a gyakorlati vizsgahelyek számát a vizsgahelyen; - a vizsgálatokért felelős személyek létszámát, képzettségét, gyakorlatát; - a gazdálkodó szervezet más (esetleg külföldi) minősítőszervezetektől kapott alkalmassági tanúsítványainak megnevezését A beérkező igények nyilvántartásba vétele és visszaigazolása A beérkező igényt az MHT Operatív szervezete nyilvántartásba veszi, sorszámmal látja el, a szakértőt(ket) kijelöli és visszaigazolja a kérelmezőnek. MHT Operatív szervezete a tevékenységének ellátására (szervezés, nyilvántartás stb.) alvállalkozókat vonhat be A helyszíni szemle időpontjának kitűzése Az MHT Operatív szervezete az igénylő által beküldött dokumentumok 1 példányát átadja a megbízott szakértő(k)nek, aki(k) az anyag áttanulmányozása után a kérelmező megbízottjával egyezteti(k) a helyszíni szemle időpontját, valamint a még szükséges tennivalókat. A szakértő (a team vezetője) a sikeres minősítés érdekében még a vizsgálatra kitűzött időpont előtt a kérelmezőnek tájékoztatást ad a szükséges módosításokról és teendőkről Helyszíni szemle A helyszíni szemle során a megbízott szakértő (team) a kérelmező megbízottjának (megbízottjainak) jelenlétében meggyőződik arról, hogy a dokumentációkban megadott adatok valóságosak és megfelelnek a minősítés feltételeinek. A szakemberek megfelelő szintű minősítése sokrétű feltételrendszer kielégítését követeli meg. A cél megvalósítása érdekében ellenőrizni kell a: - személyi; - tárgyi; - szervezeti; - szervezési feltételeket. A megfelelő szintű elméleti és gyakorlati vizsgáztatásra való felkészítéshez az oktatószemélyzet rendelkezzen az adott tárgykörre vonatkozó ismeretekkel, előadókészséggel, illetve gyakorlati jártassággal (lsd. 15. számú melléklet). 15_1998_IKK. 8._IKIM közlemény 22/54

23 A gazdálkodó szervezet - szervezettsége, működési mechanizmusa olyan legyen, amely biztosítja a képzésben részt vevő szakemberek munkáltatójával a rendszeres kapcsolattartást. Jussanak érvényre az alkalmasság, ill. ennek fejlesztési szempontjai. - rendelkezzen a minősítés alapjául szolgáló mintadarabok tárolásának lehetőségével; - rendelkezzen a számonkérés (elméleti, gyakorlati) lehetőségeivel, a számonkérés dokumentálása és eredménye archiválásának lehetőségével; - biztosítsa a minősítő bizonyítványok hitelesítésével, kiadásával kapcsolatos nyilvántartási rendszert. A gazdálkodószervezet személyi és tárgyi feltételének bizonyításánál más szervezet által biztosított szolgáltatás is figyelembe vehető, ha a foglalkoztatás, ill. igénybevétel feltételei korlátozás nélkül adottak. Ennek során a szakértő (team) megtekinti: - a vizsga helyszíneit, gépeit és felszereléseit, a karbantartás rendjét; - az anyagelőkészítő berendezéseket; - a raktárt (alap, hegesztőanyag stb.) megvizsgálja a műbizonylattal való azonosítás lehetőségét; - az anyagvizsgáló labort (ha van ilyen), a gépek és vizsgáló eszközök hitelesítési bizonylatait (ha nincs akkreditált vizsgálólaboratóiumuk, akkor kötöttek-e érvényes szerződést); - konzultál a vizsgára felkészítő gyakorlati oktatóval (oktatókkal), vizsgálja a szakirányú végzettséget; - konzultál a vizsgára felkészítő elméleti oktatóval (oktatókkal), vizsgálja a szakirányú végzettséget; - megtekinti az elméleti vizsgatermet, a vizsgáztatási feltételeket, a vonatkozó szabványt, előírásokat, segédleteket; - meggyőződik a vizsgahely szervezeti felépítéséről, vizsgálja a vonatkozó munkaköri előírásokat; - meggyőződik a vizsgahely adminisztrációs (nyilvántartási) rendszeréről. A vizsgálatról a kérelmező megbízottjával (megbízottjaival) közösen jegyzőkönyvet vesznek fel 3 példányban. A 6.1. pontban felsorolt feltételeket rögzítő jegyzőkönyv felépítését a 12. és 13. számú mellékletek tartalmazzák. A jegyzőkönyv egy-egy példánya a kérelmezőnél, és a megbízott szakértőnél marad, egy példány pedig az MHT Operatív szervezetéhez kerül A beszámolójelentés A megbízott szakértő (vagy teamvezető) a helyszíni szemle után elkészíti a beszámolójelentést (14. számú melléklet) és a felvett jegyzőkönyv harmadik példányával együtt (max. 15 napon belül) eljuttatja az MHT Operatív szervezetéhez (1148 Bp., Fogarasi út ), aki a megbízott szakértő(k) költségeit megtéríti A minősítési hely tanúsítási igényének elbírálása Az MHT illetékes szakbizottsága az igénylő által kitöltött dokumentáció, a megbízott szakértő beszámolójelentése, valamint a felvett jegyzőkönyv alapján elbírálja a kérelmező tanúsítási kérelmét. Jóváhagyó döntés esetén megadja a tanúsítást 1-3 évre. Amennyiben a hely minősítése folyamán rögzített feltételek megváltoznak, vagy a hegesztőminősítő tevékenység 1 évnél hosszabb ideig nem történik azt MHT Operatív szervezet felé jelenteni kell. Ilyenkor a tanúsítványt visszavonják. Az eljárásrend szerint megismételt eredményes vizsgálat után új tanúsítványt adnak ki. Az újabb 1-3 évre vonatkozó újraminősítés az alapminősítéssel megegyezően folyik le, de az MHT Operatív szervezetéhez csak a változásokat kell megküldeni. 6. A tanúsítási okirat Az MHT Operatív szervezete a jóváhagyó döntés után kiállítja az igénylő részére a kért tanúsítási okiratot és nyilvántartásba veszi ezt. A tanúsítási okirat (Tanúsítvány) (16. számú melléklet) - a kérelmező nevét, címét; - az engedélyezett eljárásokat; - a minősítési hely vezetőjének nevét; - az érvényesség időtartalmát; - a kiállítás időpontját; - az egyik aláíróként a tanúsítást végző szakértő vagy teamvezető nevét, aláírását és pecsétjét; - az MHT pecsétjét és az MHT vezetőjének aláírását. A tanúsítvány melléklete tartalmazza még: - az elméleti vizsgára felkészítő(k) nevét, iskolai végzettségét; - a gyakorlati vizsgára felkészítő(k) nevét, iskolai végzettségét; - az anyagvizsgálati labor nevét, címét és az anyagvizsgálatért felelős személy nevét, iskolai végzettségét; - a vizsgahely technikai felszerelését; - a tanúsítványban rögzítettek megváltozását jelenteni kell. A változás vizsgálata után módosított tanúsítvány kiadására kerül sor; - korlátozásokat. 15_1998_IKK. 8._IKIM közlemény 23/54

24 7. A tanúsítási okirat, valamint a számla megküldése a megrendelőnek A kitöltött tanúsítási okiratot, valamint az eljárás költségeit tartalmazó számlát az MHT Operatív szervezet megküldi a kérelmezőnek 8 napon belül történő kifizetés céljából. A számla tartalmazza: 8. Felülvizsgálat - a helyszíni szemle, a szakértő (team) tiszteletdíját, utazási és egyéb költségét; - az MHT Operatív szervezete szervezési költségét; - a tanúsítás díját. A kérelmezőnek a tanúsítás elutasítása esetén 15 napon belül jogában áll egy esetben az IKIM Humánpolitikai Főosztályára felülvizsgálati kérelemmel fordulni. Döntése lehet: - az MHT döntésének megerősítése; - új tanúsítási eljárás elindítása, amelynek költsége a kérelmezőt nem terheli. A kérelmezőnek jogában áll, hogy az eljárás során tapasztalt bármilyen - vélt, vagy valós - sérelemről, hiányosságról az IKIM Humánpolitikai Főosztályát - intézkedés céljából - tájékoztassa. 9. Ellenőrzés Az MHT tanúsítás tevékenységét az Ellenőrző és Etikai Bizottság ellenőrzi. 15_1998_IKK. 8._IKIM közlemény 24/54
