ÉME ÉPÍTŐIPARI MŰSZAKI ENGEDÉLY

Átírás

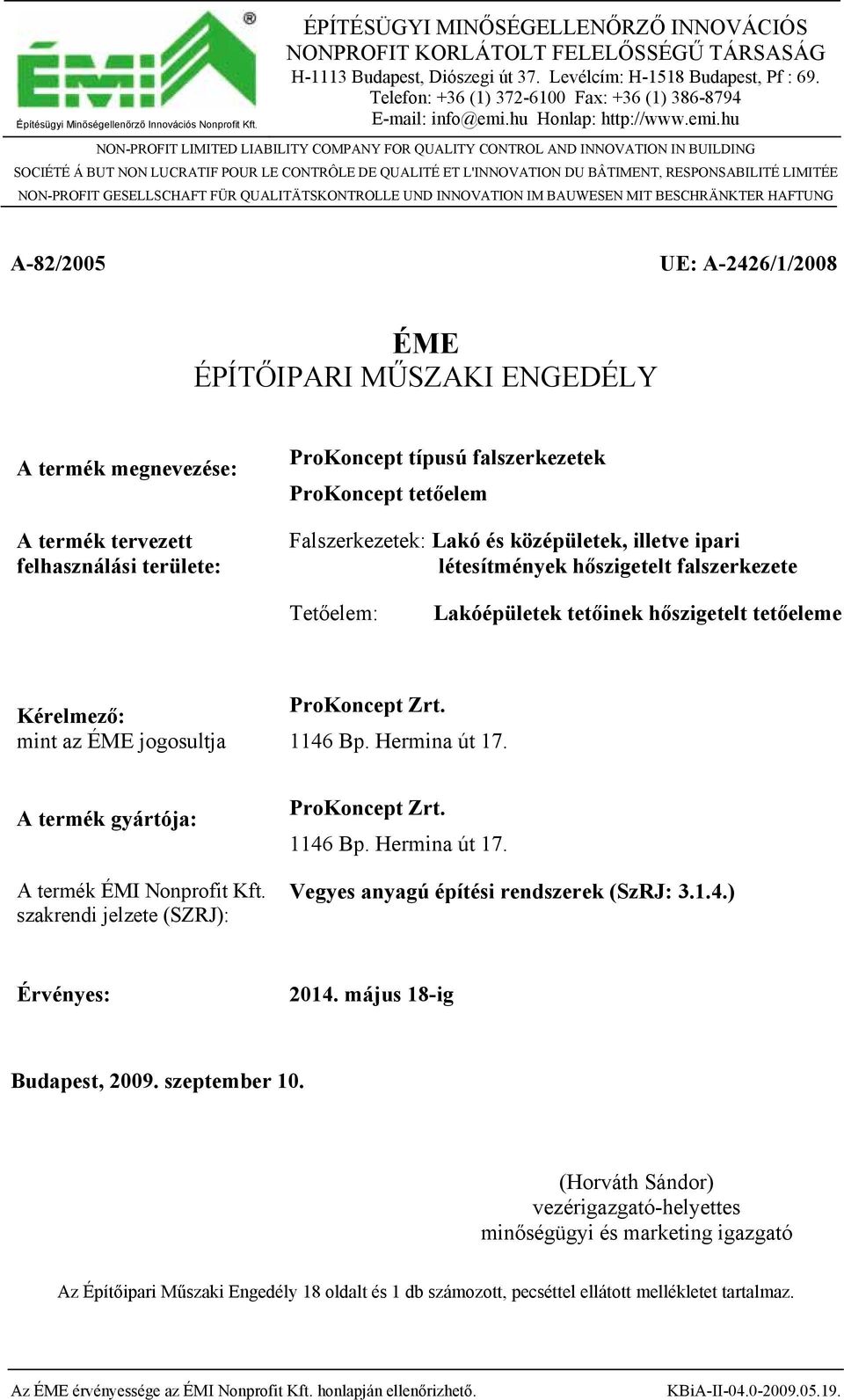

1 Építésügyi Minőségellenőrző Innovációs Nonprofit Kft. ÉPÍTÉSÜGYI MINŐSÉGELLENŐRZŐ INNOVÁCIÓS NONPROFIT KORLÁTOLT FELELŐSSÉGŰ TÁRSASÁG H-1113 udapest, Diószegi út 37. Levélcím: H-1518 udapest, Pf : 69. Telefon: +36 (1) Fax: +36 (1) info@emi.hu Honlap: NON-PROFIT LIMITED LIAILITY COMPANY FOR QUALITY CONTROL AND INNOVATION IN UILDING SOCIÉTÉ Á UT NON LUCRATIF POUR LE CONTRÔLE DE QUALITÉ ET L'INNOVATION DU ÂTIMENT, RESPONSAILITÉ LIMITÉE NON-PROFIT GESELLSCHAFT FÜR QUALITÄTSKONTROLLE UND INNOVATION IM AUWESEN MIT ESCHRÄNKTER HAFTUNG A-82/2005 UE: A-2426/1/2008 ÉME ÉPÍTŐIPARI MŰSZAKI ENGEDÉLY A termék megnevezése: A termék tervezett felhasználási területe: ProKoncept típusú falszerkezetek ProKoncept tetőelem Falszerkezetek: Lakó és középületek, illetve ipari létesítmények hőszigetelt falszerkezete Tetőelem: Lakóépületek tetőinek hőszigetelt tetőeleme Kérelmező: mint az ÉME jogosultja ProKoncept Zrt p. Hermina út 17. A termék gyártója: A termék ÉMI Nonprofit Kft. szakrendi jelzete (SZRJ): ProKoncept Zrt p. Hermina út 17. Vegyes anyagú építési rendszerek (SzRJ: ) Érvényes: május 18-ig udapest, szeptember 10. (Horváth Sándor) vezérigazgató-helyettes minőségügyi és marketing igazgató Az Építőipari Műszaki Engedély 18 oldalt és 1 db számozott, pecséttel ellátott mellékletet tartalmaz. Az ÉME érvényessége az ÉMI Nonprofit Kft. honlapján ellenőrizhető.

2 ÉME: A-82/2005 2/18 udapest, szeptember 10. I. JOGI SZAÁLYOZÁS ÉS ÁLTALÁNOS FELTÉTELEK 1. Ezt az ÉME -t az Építésügyi Minőségellenőrző Innovációs Nonprofit Kft. állította ki. az építési termékek műszaki követelményeinek, megfelelőség igazolásának, valamint forgalomba hozatalának és felhasználásának részletes szabályairól szóló 3/2003. (I. 25.) M- GKM-KvVM együttes rendelet, a 16/1998. (IKK.8.) IKIM Közleményben szereplő kijelölés, az október 25-én kiadott, 2010 október 30-ig érvényes ÉME, valamint a Kérelmező számára átadott A-2426/2008 és A-2426/1/2008 számú Utóellenőrzési Jegyzőkönyvekben vizsgálati eredmények értékelése alapján. 2. Az ÉME jogosultja - az a természetes vagy jogi személy, aki (amely) közvetlenül vagy képviselője útján kérte, és aki részére az ÉME-t az ÉMI Nonprofit Kft. kiállította - felelős azért, hogy a termék megfeleljen az ÉME előírásainak, továbbá, hogy a felhasználó minden információt megkapjon, amely a tervezett célra való felhasználáshoz szükséges. 3. Az ÉMI Nonprofit Kft. - mint jóváhagyó szervezet - jogosult annak ellenőrzésére, hogy az ÉME előírásait betartják-e, a termék megfelel-e a műszaki specifikációnak. Az utóellenőrzést az ÉMI Nonprofit Kft. a kérelmező költségére laboratóriumban, gyártási helyen, a kérelmező telephelyén és a termék beépítés referencia helyén végezheti. 4. ÉME-t kizárólag annak jogosultja használhatja fel műszaki specifikációként a megfelelőség igazolás kiállításához. Az ÉME jogosultja azt nem ruházhatja át másra. Az ÉME csak a feltüntetett gyártási helyeken előállított termékre vonatkozik. 5. Ha az ÉME érvényességi idején belül honosított harmonizált európai szabványt adnak ki a termékre vonatkozóan, a 3/2003. (I. 25.) M-GKM-KvVM együttes rendelet értelmében az ÉMI Nonprofit Kft-nak a szabvány közzétételét követően egy éven belül az ÉME-t vissza kell vonnia, kivéve, ha a termék a szabványban foglalttól lényegesen eltér. 6. Az ÉMI Nonprofit Kft. visszavonhatja a termékre vonatkozó ÉME-t, ha az utóellenőrzés nem végezhető el, vagy az ellenőrzés eredménye nem megfelelő, vagy a termékről kiderül, hogy a tervezett rendeltetési célra nem alkalmas. Az ÉME jogosultja köteles bejelenteni, ha a termék jellemzői vagy a gyártási körülmények megváltoznak. Ezt követően az ÉMI Nonprofit Kft. dönti el, hogy az ÉME továbbra is érvényben maradhat-e, vagy új eljárást kell kezdeményezni az ÉME visszavonása mellett. Ha ennek eldöntéséhez vizsgálatokra van szükség, az ÉMI Nonprofit Kft. erre az időre felfüggesztheti az ÉME érvényességét. 7. Az ÉME-t az ÉMI Nonprofit Kft. magyar nyelven, és a kérelmező igénylése alapján, angol, német vagy francia, esetleg más nyelvű fordításban is kiadja. Jogérvényességi alap az ÉME magyar nyelvű kiadása. 8. Az ÉME-t csak teljes terjedelmében szabad másolni, vagy más adathordozón közreadni. Kivonatos közléséhez az ÉMI Nonprofit Kft. írásos hozzájárulása szükséges. Kivonatos közlés esetén ezt a tényt fel kell tüntetni. A reklám ismertetők szövege és ábrái nem lehetnek ellentétben az Építőipari Műszaki Engedély tartalmával, és nem adhatnak okot félreértésre. 9. Az ÉME, mint műszaki specifikáció, nem helyettesíti a termék forgalmazásához, felhasználásához, beépítéséhez, használatához szükséges egyéb engedélyeket (pl. egészségügyi, építési hatósági), tanúsítványokat (pl. tűzvédelmi, termék megfelelőség igazolási). 10. Az ÉME alapján kiadott megfelelőség igazolás nem jogosítja fel sem a gyártót, sem a forgalmazót a CE megfelelőségi jelölés feltüntetésére a terméken vagy annak csomagolásán.

3 udapest, szeptember 10. 3/18 ÉME: A-82 /2005 II. AZ ÉPÍTŐIPARI MŰSZAKI ENGEDÉLYRE VONATKOZÓ KÜLÖNLEGES FELTÉTELEK 1. ADATOK 1.1 A polisztirol habelem gyártási helye(i) Knauf Pack Kft Székesfehérvár, akony u. 6 Wolters Hungária Kft Veszprém, Videoton Ipari Park. Mindkét üzemben azonos paraméterek alapján, ASF Neopor alapanyagból történik az elemek gyártása. 1.2 A termék és a termék tervezett felhasználásának leírása A ProKoncept típusú falszerkezetek készítése során a polisztirolhabból formahabosított, és egymásra illesztett zsaluelemek közeit statikailag méretezett vasalással és betonnal töltik ki. A zsaluelem két oldala polisztirol lemez, melyek saját anyagból készült távtartóval vannak összefogva. Az elemek elhelyezését azok felső részén elhelyezett bütykök segíti, melyek pontosan illeszkednek az elemek alsó részén lévő bemélyedésekbe. A falszerkezet változatai: 25 cm vastagságú fal: - külső kéreg: 6 cm - belső kéreg: 5 cm - betonmag: 14 cm 25 cm vastagságú fal: - külső kéreg: 5 cm - belső kéreg: 5 cm - betonmag: 15 cm 30 cm vastag falszerkezet (légcsatornákkal ill. anélkül) - külső kéreg: 10 cm - belső kéreg: 5 cm - betonmag: 15 cm Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

4 ÉME: A-82/2005 4/18 udapest, szeptember cm vastag falszerkezet (légcsatornákkal ill. anélkül) - külső kéreg: 15 cm - belső kéreg: 5 cm - betonmag: 15 cm 40 cm vastag falszerkezet - külső kéreg: 20 cm (légcsatornákkal ill. anélkül) - belső kéreg: 5 cm - betonmag: 15 cm A 25 cm falvastagságú rendszert kiegészíti még szögelem, áthidalóelem, koszorúelem. Mindegyik faltípushoz készül zsilipelem. A falazatot hagyományos, előre elkészített alapszerkezetre állítják. A falszerkezetek felületképzései különböző rétegrendi kialakítással készülhetnek (lásd 2.2. pontban). A belső oldali gipszkarton burkolatok minden esetben mechanikai rögzítéssel készülnek. A ProKoncept polisztirol tetőelem rajza az 1. sz. mellékletben található meg. A terméket látszó fa szaruzat felett elhelyezkedő rétegrendbe építik be. A polisztirol habelem a cserepek rögzítését (beakasztását) teszi lehetővé, ugyanakkor hőszigetelő és vízelvezető szerepe is van. A polisztirol habelemek körben hornyolt kapcsolattal rendelkeznek. A tetőelemek rögzítése lecsúszás ellen csavarozással történik. 2. TERMÉKJELLEMZŐK ÉS VIZSGÁLATI MÓDSZEREK 2.1. Mechanikai ellenállás és stabilitás Teherbírás* eton min. C12 16KK MSZ * A ProKoncept típusú falszerkezetek teherbírását az MSZ szabvány alapján egyedileg, beton vagy vasbeton szerkezetként kell ellenőrizni. A beton illetve vasbeton szerkezetek méretezhetők az EC2 előírásai alapján is, de akkor a terheléseket az EC1 nek megfelelően kell felvenni, a beton minőségét az MSZ EN 206 szerint kell tanúsítani

5 udapest, szeptember 10. 5/18 ÉME: A-82 / Tűzbiztonság 1. rétegrend (külső fal) vékonyvakolat, 5 cm vastag min 30 kg/m 3 sűrűségű kőzetgyapot, 2 cm vastag légrés, 1 réteg 15 mm vastag tűzvédő gipszkarton, 1 réteg 15 mm vastag normál gipszkarton, 1 réteg 15 mm vastag tűzvédő gipszkarton, (KNAUF CW 50 acélváz, drótháló) REI 90 1.a rétegrend (külső fal) vékonyvakolat, 6 cm vastag min 100 kg/m 3 sűrűségű kőzetgyapot, 2 cm vastag légrés, 3 réteg 15 mm vastag tűzvédő gipszkarton, (KNAUF CW 50 acélváz, drótháló) REI rétegrend (külső fal) vékonyvakolat, 5 cm vastag min 30 kg/m 3 sűrűségű kőzetgyapot, 2 cm vastag légrés, 1 réteg 15 mm vastag tűzvédő gipszkarton, (KNAUF CW 50 acélváz, drótháló) REI 60 Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

6 ÉME: A-82/2005 6/18 udapest, szeptember a rétegrend 1 réteg 15 mm vastag tűzvédő gipszkarton, 5 cm vastag min 30 kg/m 3 sűrűségű kőzetgyapot, 2 cm vastag légrés, 1 réteg 15 mm vastag tűzvédő gipszkarton,(knauf CW 50 acélváz, drótháló) REI rétegrend (külső fal) vékonyvakolat, 1 réteg 15 mm vastag tűzvédő gipszkarton, 1 réteg 15 mm vastag normál gipszkarton, 1 réteg 15 mm vastag tűzvédő gipszkarton REI 90 3.a rétegrend (külső fal) vékonyvakolat, 3 1 réteg 15 mm vastag tűzvédő gipszkarton REI rétegrend (külső fal) vékonyvakolat, 1 réteg 15 mm vastag normál gipszkarton, 1 réteg 15 mm vastag tűzvédő gipszkarton REI 60

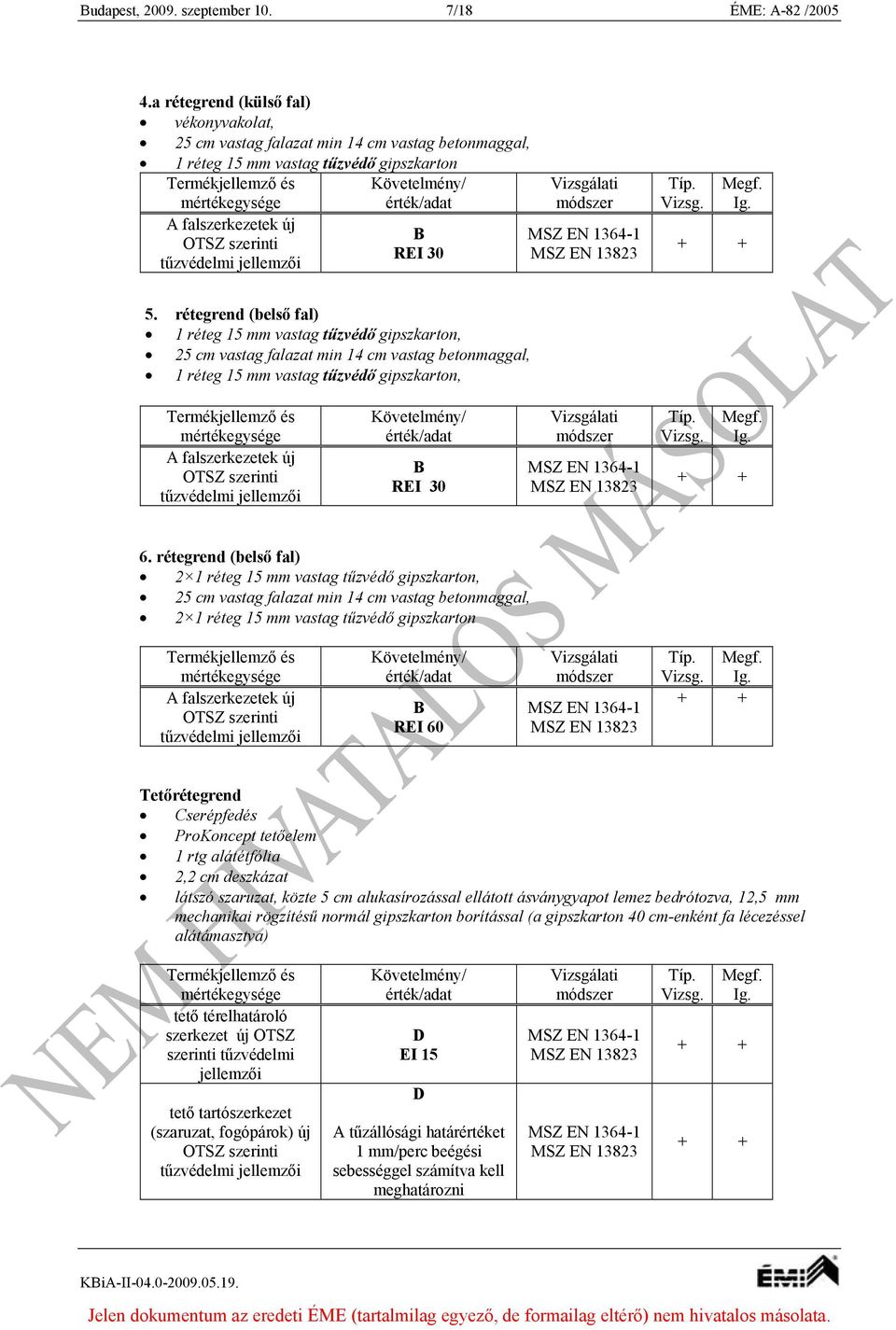

7 udapest, szeptember 10. 7/18 ÉME: A-82 / a rétegrend (külső fal) vékonyvakolat, 1 réteg 15 mm vastag tűzvédő gipszkarton REI rétegrend (belső fal) 1 réteg 15 mm vastag tűzvédő gipszkarton, 1 réteg 15 mm vastag tűzvédő gipszkarton, REI rétegrend (belső fal) 2 1 réteg 15 mm vastag tűzvédő gipszkarton, 2 1 réteg 15 mm vastag tűzvédő gipszkarton REI 60 Tetőrétegrend Cserépfedés ProKoncept tetőelem 1 rtg alátétfólia 2,2 cm deszkázat látszó szaruzat, közte 5 cm alukasírozással ellátott ásványgyapot lemez bedrótozva, 12,5 mm mechanikai rögzítésű normál gipszkarton borítással (a gipszkarton 40 cm-enként fa lécezéssel alátámasztva) tető térelhatároló szerkezet új OTSZ szerinti tűzvédelmi jellemzői tető tartószerkezet (szaruzat, fogópárok) új D EI 15 D A tűzállósági határértéket 1 mm/perc beégési sebességgel számítva kell meghatározni Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

8 ÉME: A-82/2005 8/18 udapest, szeptember Higiénia, egészség és környezetvédelem Páraáteresztő képesség a rétegekben nem lehet páralecsapódás, a feltöltődési idő hosszabb legyen mint a fűtési idény szakértői számítással Használati biztonság Falszerkezetek ütésállósága etonnyomással szembeni ellenállás, gerinchúzó erő [N] A szerkezet lágy és keménytesttel szembeni ütésállóságát a kéregkiképzés módja határozza meg. szakértői értékeléssel MSZ :1985 figyelembevételével min 550 ÉMI A tetőn való közlekedés szerkezeteit az MSZ EN 516 szerint kell kialakítani Zaj- és rezgés elleni védelem Falszerkezetek hangszigetelése min. 25 cm vastag falzsaluelem az üregek beton kitöltésével R w (C; C tr ) = 47 (-2; -6) d MSZ EN ISO 140-4:1998 ProKoncept tetőelemmel készülő tetőszerkezet hangszigetelése R w (C; C tr ) = 37 (-2; -5) d MSZ EN ISO 140-4:1998

9 udapest, szeptember 10. 9/18 ÉME: A-82 / Energiatakarékosság és hővédelem 25 cm vastagságú fal: külső kéreg: 6 cm belső kéreg: 5 cm betonmag: 14 cm U=0,27 W/m 2 K 25 cm vastagságú fal: külső kéreg: 5 cm belső kéreg: 5 cm betonmag: 15 cm U=0,30 W/m 2 K Hőszigetelő képesség homlokzati falra (A hőátbocsátási tényezők értékei λ PS = 0,032 W/m 2 K értékkel számítva) 30 cm vastag falszerkezet (légcsatornákkal) külső kéreg: 10 cm belső kéreg: 5 cm betonmag: 15 cm U=0,20 W/m 2 K 35 cm vastag falszerkezet (légcsatornákkal) külső kéreg: 15 cm belső kéreg: 5 cm betonmag: 15 cm U=0,15 W/m 2 K Igazolás az EN ISO 6946:1996 szabvány szerint Hőszigetelő képesség tető rétegrendre Az alkalmazott polisztirolhab mért hővezetési tényezője λ [W/mK] 40 cm vastag falszerkezet külső kéreg: 20 cm (légcsatornákkal vagy anélkül)) belső kéreg: 5 cm betonmag: 15 cm U=0,12 W/m 2 K 5 cm belső alufóliával kasírozott ásványgyapot hőszigeteléssel, 90 cm fa szarufa távolsággal U=0,20 W/m 2 K 0,031 Igazolás az EN ISO 6946:1996 szabvány szerint MSZ EN 12667: Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

10 ÉME: A-82/ /18 udapest, szeptember Tartósság Romlásállóság A falszerkezet feleljen meg a normál használat által feltételezhető fizikai, kémiai és biológiai hatásokkal szemben szakértői értékelések ETAG 009 figyelembe vételével Egyéb jellemzők Gyártói előírás szerint Alak- méret pontosság Zsaluelem: Alak- méret pontosság: Magassági és szélességi névleges méret I. minőségi osztályban ± 2,0 mm valamennyi egyéb elemnél Hosszméret esetében ± 2,4 mm közbenső, falvég-, koszorú és áhidaló elemeknél, és ± 2,0 mm feles, negyedes és záró elemeknél Derékszögtől való eltérés 0,5 mm/20 cm I. min. osztályban Csorbulás max. 2 cm 2 /sérülés 2 db / elem I. min. osztályban egyszerű mérésekkel az elemen ill. a falszerkezeten falszerkezet: Síktól való eltérés 1 mm/m I. min. osztályban EPS polisztirol termék MSZ EN 13163:2001 szerint tanúsítandó tulajdonságai Termékszabvány szerinti típusvizsgálattal

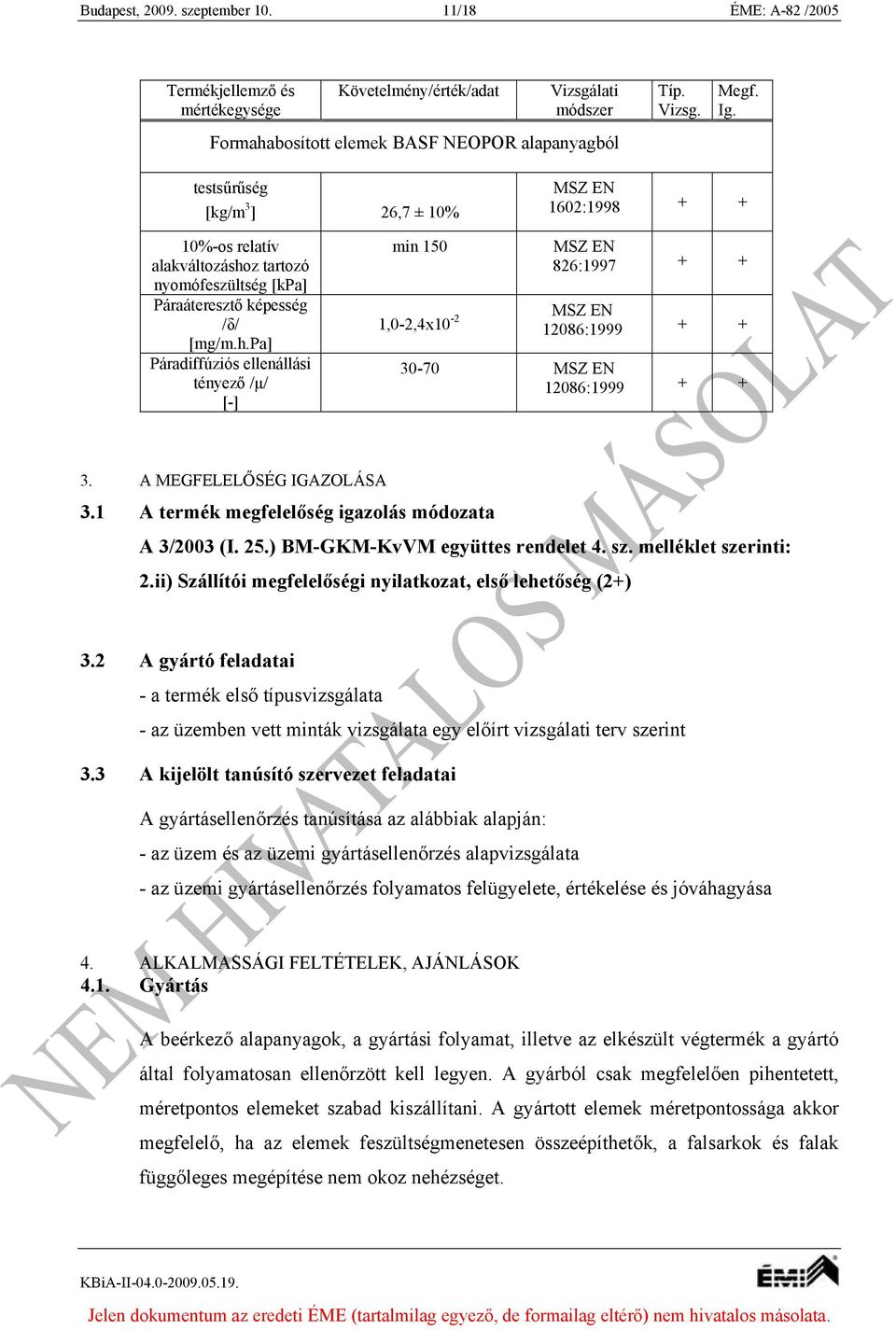

11 udapest, szeptember /18 ÉME: A-82 /2005 Formahabosított elemek ASF NEOPOR alapanyagból testsűrűség [kg/m 3 ] 26,7 ± 10% MSZ EN 1602: %-os relatív alakváltozáshoz tartozó nyomófeszültség [kpa] Páraáteresztő képesség /δ/ [mg/m.h.pa] Páradiffúziós ellenállási tényező /µ/ [-] min 150 1,0-2,4x10-2 MSZ EN 826:1997 MSZ EN 12086: MSZ EN 12086: A MEGFELELŐSÉG IGAZOLÁSA 3.1 A termék megfelelőség igazolás módozata A 3/2003 (I. 25.) M-GKM-KvVM együttes rendelet 4. sz. melléklet szerinti: 2.ii) Szállítói megfelelőségi nyilatkozat, első lehetőség (2+) 3.2 A gyártó feladatai - a termék első típusvizsgálata - az üzemben vett minták vizsgálata egy előírt vizsgálati terv szerint 3.3 A kijelölt tanúsító szervezet feladatai A gyártásellenőrzés tanúsítása az alábbiak alapján: - az üzem és az üzemi gyártásellenőrzés alapvizsgálata - az üzemi gyártásellenőrzés folyamatos felügyelete, értékelése és jóváhagyása 4. ALKALMASSÁGI FELTÉTELEK, AJÁNLÁSOK 4.1. Gyártás A beérkező alapanyagok, a gyártási folyamat, illetve az elkészült végtermék a gyártó által folyamatosan ellenőrzött kell legyen. A gyárból csak megfelelően pihentetett, méretpontos elemeket szabad kiszállítani. A gyártott elemek méretpontossága akkor megfelelő, ha az elemek feszültségmenetesen összeépíthetők, a falsarkok és falak függőleges megépítése nem okoz nehézséget. Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

12 ÉME: A-82/ /18 udapest, szeptember eépítés A ProKoncept típusú falszerkezetek felhasználásával készülő épületeket kiviteli tervdokumentáció alapján kell megvalósítani A kész épületek és azok szerkezeti elemeinek tulajdonságai feleljenek meg a 2. pontban megadott műszaki jellemzőknek és minőségi követelményeknek A zsaluelemek felhasználásával készített monolit beton, illetve vasbeton szerkezetek minden esetben csak statikus tervező ellenőrzésével építhetők be. A falazat méretezését a legkisebb vízszintes keresztmetszeti terület figyelembevételével kell végrehajtani. A falelemek alkotta síkokat folyamatosan ellenőrizni kell úgy vízszintes, mint magassági értelemben. A kibetonozás során ügyelni kell az elemek elmozdulás-mentes stabilitására, szükség esetén a zsaluzóelemként is működő fal-elemek ideiglenes megtámasztásáról gondoskodni kell. A polisztirol kiváltóelem felfekvésénél -a zsaluelem alsó részének kivágásával- minden esetben biztosítani kell a fal és a kiváltóelem vasbeton kapcsolatát A terveknek tartalmazniuk kell az alkalmazandó beton szabványos megnevezését, összetételét, betontechnológiai leírását A 2.2. pontban felsorolt szerkezetek tűzvédelmi alkalmazási feltételei a következők: Az 1., a 2.a. és 3. rétegrenddel készült ProKoncept falszerkezetek - teherhordó falként II. tűzállósági fokozatú egyszintes, III. tűzállósági fokozatú legfeljebb 3 szintes, valamint IV-V. tűzállósági fokozatú épületekben alkalmazhatók, - vázkitöltő falként II. tűzállósági fokozatú legfeljebb 5 szintes, valamint III-V. tűzállósági fokozatú épületekben alkalmazhatók, - középfolyosók, zárt oldalfolyosók határoló falszerkezeteiként falként III-V. tűzállósági fokozatú épületekben alkalmazhatók. Egyszintes csarnoképületekben történő alkalmazás esetén

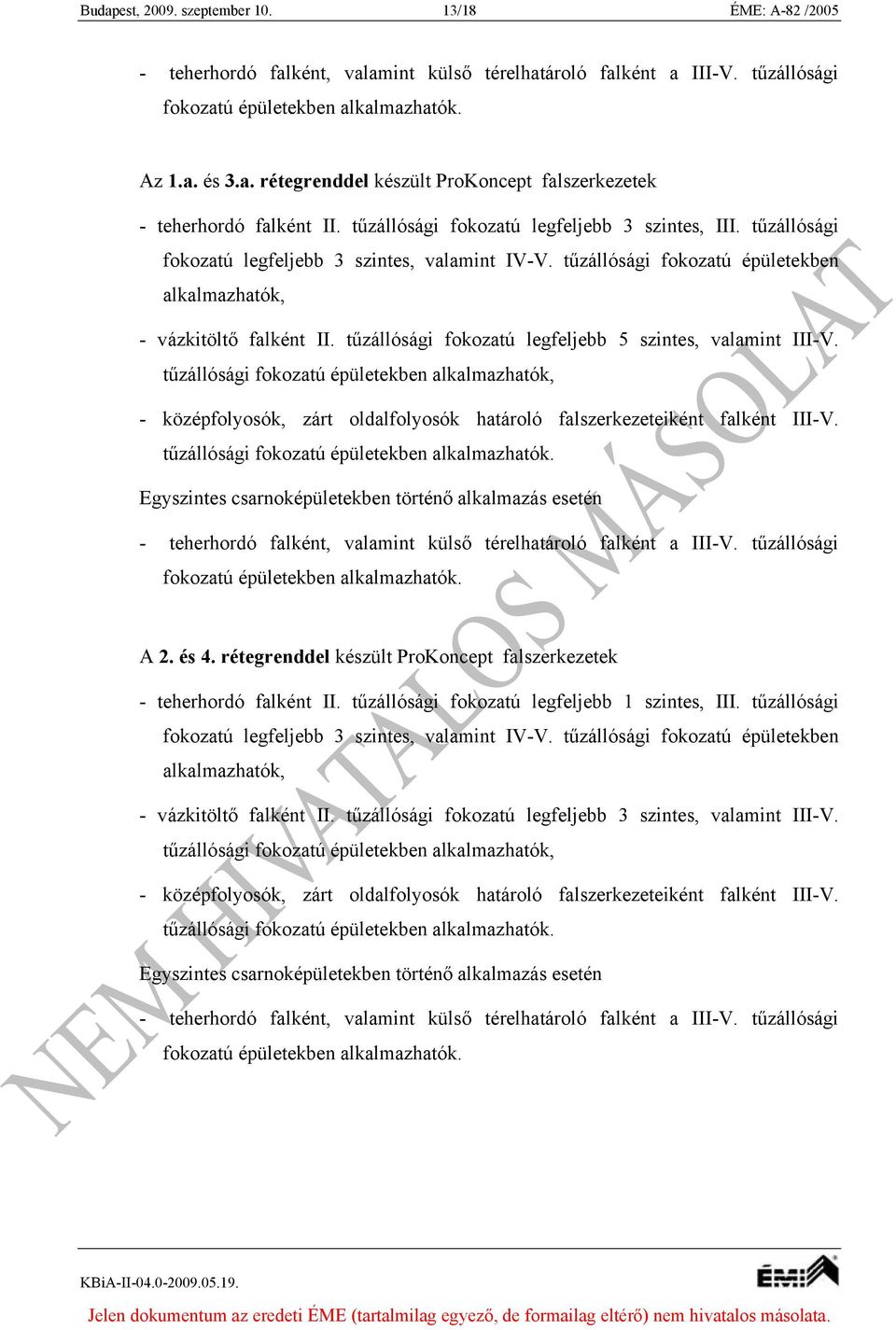

13 udapest, szeptember /18 ÉME: A-82 / teherhordó falként, valamint külső térelhatároló falként a III-V. tűzállósági fokozatú épületekben alkalmazhatók. Az 1.a. és 3.a. rétegrenddel készült ProKoncept falszerkezetek - teherhordó falként II. tűzállósági fokozatú legfeljebb 3 szintes, III. tűzállósági fokozatú legfeljebb 3 szintes, valamint IV-V. tűzállósági fokozatú épületekben alkalmazhatók, - vázkitöltő falként II. tűzállósági fokozatú legfeljebb 5 szintes, valamint III-V. tűzállósági fokozatú épületekben alkalmazhatók, - középfolyosók, zárt oldalfolyosók határoló falszerkezeteiként falként III-V. tűzállósági fokozatú épületekben alkalmazhatók. Egyszintes csarnoképületekben történő alkalmazás esetén - teherhordó falként, valamint külső térelhatároló falként a III-V. tűzállósági fokozatú épületekben alkalmazhatók. A 2. és 4. rétegrenddel készült ProKoncept falszerkezetek - teherhordó falként II. tűzállósági fokozatú legfeljebb 1 szintes, III. tűzállósági fokozatú legfeljebb 3 szintes, valamint IV-V. tűzállósági fokozatú épületekben alkalmazhatók, - vázkitöltő falként II. tűzállósági fokozatú legfeljebb 3 szintes, valamint III-V. tűzállósági fokozatú épületekben alkalmazhatók, - középfolyosók, zárt oldalfolyosók határoló falszerkezeteiként falként III-V. tűzállósági fokozatú épületekben alkalmazhatók. Egyszintes csarnoképületekben történő alkalmazás esetén - teherhordó falként, valamint külső térelhatároló falként a III-V. tűzállósági fokozatú épületekben alkalmazhatók. Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

14 ÉME: A-82/ /18 udapest, szeptember 10. A 4.a. rétegrenddel készült ProKoncept falszerkezetek - teherhordó falként III. tűzállósági fokozatú egyszintes, valamint IV-V. tűzállósági fokozatú épületekben alkalmazhatók, - vázkitöltő falként II. tűzállósági fokozatú legfeljebb 3 szintes, III. tűzállósági fokozatú legfeljebb 3 szintes, valamint IV-V. tűzállósági fokozatú épületekben alkalmazhatók, - középfolyosók, zárt oldalfolyosók határoló falszerkezeteiként III. tűzállósági fokozatú legfeljebb 3 szintes, valamint IV-V. tűzállósági fokozatú épületekben alkalmazhatók. Egyszintes csarnoképületekben történő alkalmazás esetén - teherhordó falként, valamint külső térelhatároló falként a III-V. tűzállósági fokozatú épületekben alkalmazhatók. Az 5. rétegrenddel készült ProKoncept falszerkezetek - teherhordó falként III. tűzállósági fokozatú egyszintes, valamint IV-V. tűzállósági fokozatú épületekben alkalmazhatók, - vázkitöltő falként II. tűzállósági fokozatú legfeljebb 3 szintes, III. tűzállósági fokozatú legfeljebb 3 szintes, valamint IV-V. tűzállósági fokozatú épületekben alkalmazhatók, - nem teherhordó válaszfalként II. tűzállósági fokozatú legfeljebb 5 szintes, valamint III-V. tűzállósági fokozatú épületekben alkalmazhatók, Egyszintes csarnoképületekben történő alkalmazás esetén - teherhordó falként, válaszfalként valamint külső térelhatároló falként a III-V. tűzállósági fokozatú épületekben alkalmazhatók.

15 udapest, szeptember /18 ÉME: A-82 /2005 A 6. rétegrenddel készült ProKoncept falszerkezetek - teherhordó falként II. tűzállósági fokozatú legfeljebb 1 szintes, III. tűzállósági fokozatú legfeljebb 3 szintes, valamint IV-V. tűzállósági fokozatú épületekben alkalmazhatók, - vázkitöltő falként II. tűzállósági fokozatú legfeljebb 3 szintes, valamint III-V. tűzállósági fokozatú épületekben alkalmazhatók, - válaszfalként II. tűzállósági fokozatú legfeljebb 5 szintes, valamint III-V. tűzállósági fokozatú épületekben alkalmazhatók. Egyszintes csarnoképületekben történő alkalmazás esetén - teherhordó falként, válaszfalként valamint külső térelhatároló falként a III-V. tűzállósági fokozatú épületekben alkalmazhatók. Ikerházas vagy sorházas telepítés esetén a lakóegységeket tűzgátló fallal, illetve tűzfallal kell elválasztani. Nyílásos homlokzati falként akkor alkalmazhatók a szerkezetek az előzőekben megadott tűzállósági fokozatú többszintes épületekben, ha a külső felületüket vizsgálattal igazolt - a 9/2008. (II. 23.) ÖTM rendelet (Országos Tűzvédelmi Szabályzat) V. rész I/4. fejezet pontjában rögzített követelményeknek megfelelő - tűzterjedési határértékű, A2 - D tűzvédelmi osztályú homlokzati hőszigetelő rendszerként alakítják ki. A nyílászárók káva felületeit 3 x 15 mm vastagságú gipszrost lemezborítással kell ellátni. A ProKoncept típusú falszerkezetekből tűzgátló falak és tűzfalak nem létesíthetők. A ProKoncept tetőelem felhasználásával készülő tetőfödém térelhatároló szerkezetek a IV. tűzállósági fokozatú, legfeljebb kétszintes épületekben alkalmazhatók. A fa tartószerkezet tűzállósági határértékét a tartószerkezetileg szükséges szaruméret megnövelésével lehet biztosítani. A megnövelt szarukeresztmetszet tűz általi keresztmetszet-csökkenését 1mm/perc beégési sebességgel lehet az oldalsó és alsó Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

16 ÉME: A-82/ /18 udapest, szeptember 10. felületeken feltételezni. Amennyiben a tetőtér vízszintes födémmel határolt, hasonlóan kell eljárni annak tartószerkezetével kapcsolatosan is. A polisztirol habelem 8 cm-nél közelebb nem kerülhet kéményszerkezethez. A két szerkezet közötti hézagot A1 nem éghető hőszigetelő anyaggal kell kitölteni A vizsgált építési rendszer falszerkezetei (1-6 jelű falszerkezetek) csak azokon a helyeken alkalmazható, ahol a súlyozott léghanggátlási követelmény nem nagyobb, mint R w (C; C tr ) = 47 (-2; -6) d. Az akusztikai tervezésnél (a helyszíni akusztikai vizsgálat elvégzéséig) a fenti szakértői számítással meghatározott értéket lehet figyelembe venni. Ezeknél magasabb akusztikai igény esetén például lakáselválasztó falként történő beépítés esetén külön akusztikai tervezés szükséges, amely például megfelelő falburkolat (pl. gipszkarton előtétfal) alkalmazását vagy más anyagú falazat beépítését jelentheti. A ProKoncept tetőelemmel készülő tetőszerkezetek csak azokon a helyeken alkalmazhatók, ahol a súlyozott léghanggátlási követelmény nem nagyobb, mint R w (C; C tr ) = 37 (-2; -5) d. Az akusztikai tervezésnél (a helyszíni vagy laboratóriumi akusztikai vizsgálat elvégzéséig) a fenti, szakértői számítással meghatározott értéket lehet figyelembe venni. Ezeknél magasabb akusztikai igény esetén például kifejezetten zajos környezetben történő alkalmazás során külön akusztikai tervezés szükséges, amely például megfelelő tetőburkolat (pl. többhéjú gipszkarton vagy gipszrost héj) alkalmazását vagy más anyagú szerkezet beépítését jelentheti A tárgyi rendszerből készülő új épületek 7/2006. (V. 24) TNM rendelet szerinti energetikai méretezését minden esetben el kell végezni a rendelet 1 (2) alatt felsorolt esetek kivételével. Az épületek tervezése során az állagvédelmi, hőérzeti ill. páratechnikai követelmények teljesülését ellenőrizni kell.

17 udapest, szeptember /18 ÉME: A-82 / A fokozott mechanikai igénybevételnek kitett falazatokat (pl. ipari, mezőgazdasági, sportlétesítmények stb.) két rétegű üvegszövet háló alkalmazásával kell védeni. Egy rétegű gipszkarton lemezekkel burkolt falak nem alkalmazhatók nagy forgalmú és tömegtartózkodásra szolgáló épületekben A polisztirol habelemet 60 C feletti hőmérsékletnek tartósan nem szabad kitenni Amennyiben az épületben a használati melegvíz termelésre szolgáló tárolót a falra szerelnék fel, akkor a kiviteli terveknek tartalmaznia kell a tároló rögzítésére vonatkozó részletterveket is A polisztirol falszerkezet fedetlenül nem maradhat, azt a kivitelezés során védeni kell, illetve a legrövidebb időn belül a dokumentáció szerinti külső, illetve belső burkolattal kell ellátni. A falazatba csak ép élű, sérülésmentes felületű zsaluzó elemek építhetők be A ProKoncept tetőelemeket 30 foknál meredekebb, egyszerűbb tetőidomok tetőszerkezeteinél lehet alkalmazni. A csomóponti kialakítás a gyártó utasításai alapján, tervezői adaptációval történjen A beépítésre kerülő szerkezetek és anyagok csak érvényes műszaki specifikációval rendelkező termékek lehetnek. Felhasználásuk során be kell tartani a rájuk vonatkozó alkalmazási feltételeket. A kivitelező cégnek írásban közölnie kell az átadott épület tulajdonosával (üzemeltetőjével) az épület szerkezeteivel kapcsolatos használati és karbantartási szabályokat A termékek magyarországi forgalmazásához és beépítéséhez - a 3/2003 (I.25.) M-GKM-KvVM együttes rendelet értelmében - azok megfelelőségének igazolása szükséges. Jelen dokumentum az eredeti ÉME (tartalmilag egyező, de formailag eltérő) nem hivatalos másolata.

18 ÉME: A-82/ /18 udapest, szeptember Ajánlások a gyártó részére Az épületszerkezetekkel szemben támasztott tűzvédelmi követelményeket május 22. után a 9/2008. ÖTM rendelet írja elő. Ajánlások a csomagoláshoz, szállításhoz és raktározáshoz A csomagolásnak, tárolásnak, rakodásnak és szállításnak olyannak kell lennie, hogy a gyártósorról lekerült termék maradéktalanul megőrizze gyártáskori műszaki paramétereit és teljesítményét. 5. UTÓELLENŐRZÉS ÉS EGYÉ FELTÉTELEK 5.1. Az ÉME érvényessége alatt elvégzendő utóellenőrzések Az ÉME érvényességi ideje alatt elvégzendő utóellenőrzések: Az utóellenőrzés elvégzése vonatkozó megbízást első ízben május 31-ig kell az ÉMI Nonprofit Kft. részére elküldeni. Az utóellenőrzési kötelezettség elmulasztása esetén az ÉME hatályát veszti, és az ÉMI Nonprofit Kft. törli az érvényes Építőipari Műszaki Engedélyek adatbázisából. 6. MELLÉKLETEK 1. sz. melléklet: Elemrajzok Tóth Péter témafelelős Csermely Gábor témafelelős egység vezetője
