1 Stukkó Line Kft. és Moli-Build Bt. konzorcium homlokzatfelújítás lakásfelújítás épületszobrászat kőrestaurálás műkő díszítőfestés 3D falpanel homlokzati mintavételezés KÉSZÍTETTE: Horváth Péter épületszobrász, restaurátor Stukkó Line Kft. Molnár Zsolt épületszobrász, restaurátor Moli-Build Bt.

2 mintavételezés Feladatunk a villa belsô közösségi tereinek (kapualj, bejáró, elôtér, lépcsôház) részletes plasztikai mintavételezése, azok kiértékelése és dokumentációjának elkészítése volt. Az 900-as évek elején épült kétszintes villa egyike az utca klasszicista épületeinek, melynek díszítése a kor stílusának megfelelôen a külsô és belsô homlokzaton ornamentális plasztikai elemekkel történt. A homlokzat mûemléki védettség alá tartozik. Az épület belsô tereiben a jelenlegi felületképzés anyaga egyszínû sima, egységes struktúrájú és festett, melyet több rétegben hordtak fel az ornamentális díszekre. Az állványzatot az épület belsô tereiben több helyszínen és szakaszon állítottuk fel. Errôl a közel 400 m 2 felületrôl történt az ornamentikák lementése. A beállványozott felület átfogja az épület belsejében fellelhetô összes plasztikai díszítményt. Az állványzat elhelyezkedése magában foglalta a kapualj, elôtér és lépcsôház minden tagolását, síkbeli kiugrását és boltíveit. A minták lementése fentrôl, a lépcsôház emeleti pihenôjétôl és folyosójától indult, majd fokozatosan haladva lefelé minden egyes kisebb-nagyobb, hagyományos technológiával gyártott húzott és öntött profilokról beméretezett rajz készült. A profilok és a minták számozása fentrôl lefelé növekszik. Az öntéssel gyártott díszítményrôl (konzolok, zárókövek, fogsoros, tojássoros párkány) egy-egy mintadarab lebontásra került és bedobozolva cégünk raktárba lett elhelyezve. A rajzainkon lévô húzott párkányokon külön színnel emeltük ki az öntött mintás betéteket. A díszítményeket több réteg festék fedi és ez a vastag kéreg eltakarja az ornamentika éleit, visszafordulásait, kontúrjait, részletgazdagságát. Az épület elhanyagoltságának és a folyamatos ázásoknak következtében az ornamentika felületén jelentôs roncsolódás keletkezett. Az eltompul, lecsorbult éleket cégünk a rajzokon kiegészítette és visszaállította eredeti állapotára. A dokumentáció 29 oldalt tartalmaz, melyek mindegyikén külön-külön mutatjuk be részletesen méretezett rajzokkal és fotókkal az épületet díszítô elemeket. Vecsés, 204. augusztus 3.

3 Belsô felületek díszítô elemei.... Kapualj, elôtér - mennyezeti holker 2....Kapualj, elôtér - ablakkeret profil 3....Kapualj, elôtér - ablak alatti kazettadísz 4....Lépcsôház, alsó szint - mennyezeti holker Lépcsôház, felsô szint - mennyezeti holker 6....Lépcsôház - mennyezeti holker Lépcsôház - ablakkeret profil Lépcsôház - ablak alatti kazettadísz 9....Folyosó - mennyezeti holker folyosó - boltív kazetta profil.... Lépcsôház és folyosó - boltív keretezô profil

Kapualj, elôtér - mennyezeti holker 6.2 2.6 0.4 0.3.5 5.5.5 4.5.4.2 2.6 4.3 9.5.3 4 4.8 /A. Bogyós szalagdísz /B.

4 Kapualj, elôtér - mennyezeti holker /A. Bogyós szalagdísz /B. Mintás léc /C. Kis konzol 4.5 /D. Tojásdísz gyöngysorral Mennyezeti holker felmért mennyiség: 4.8 m

/A. Bogyós szalagdísz, /B. Mintás léc, /C. Kis konzol, /D. Tojásdísz gyöngysorral /A. Bogyós szalagdísz (Minta levéve) /B. Mintás léc (Minta levéve).3.3 0.2 2.

5 /A. Bogyós szalagdísz, /B. Mintás léc, /C. Kis konzol, /D. Tojásdísz gyöngysorral /A. Bogyós szalagdísz (Minta levéve) /B. Mintás léc (Minta levéve) /C. Kis konzol (minta levéve) Konzolok közötti távolság: cm Rövidebb oldalon: 7 db /D. Tojásdísz gyöngysorral (Minta levéve)

4 Lépcsôház, alsó szint - mennyezeti holker.8 8 4.8.2 8 24.4 4.5 8.5 4/D. Sarkokban virágmintás rozetták 4/A.

6 4 Lépcsôház, alsó szint - mennyezeti holker /D. Sarkokban virágmintás rozetták 4/A. Csüngô fûzér kétoldalt szívléccel 4/B. Sarkokban íves, pikkelyes konzolok /C. pikkelyes léc Mennyezeti holker felmért mennyiség: 5.2 m

7 4/A. Csüngô fûzér, 4/B. Íves pikkelyes konzok, 4/C. Pikkelyes léc, 4/D. Virágmintás rozetta 4/A. Csüngô fûzér kétoldalt szívléccel (minta levéve) 4/C. pikkelyes léc (minta levéve) /B. Sarkokban íves, pikkelyes konzolok (minta levéve) Felmért mennyiség: 8 db /D. Sarkokban virágmintás rozetták (minta levéve) Felmért mennyiség: 4 db 5.5 2

8 Kapualj skicc. Széles kazettás boltív heveder 2. Keskeny kazettás boltív heveder 3. Heveder alatt található falikazetta 4. Boltíves ablakkeret díszítô elemekkel

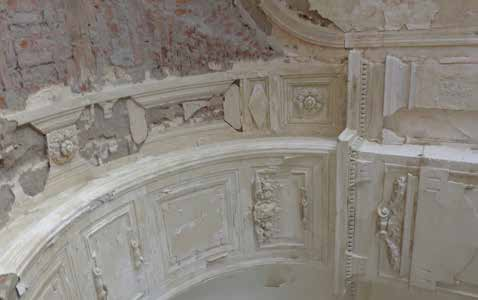

Széles kazettás boltív heveder /A. Oroszlánfejes és volutás kazetta betét A/. Oroszlánfejes betétdísz (minta levéve) A/2. Volutás betétdísz (minta levéve) 2 5.5 8 5.5 /B. Pogácsás kazetta betét /C.

9 Széles kazettás boltív heveder /A. Oroszlánfejes és volutás kazetta betét A/. Oroszlánfejes betétdísz (minta levéve) A/2. Volutás betétdísz (minta levéve) /B. Pogácsás kazetta betét /C. Volutás kazetta betét (minta levéve) (A profilzata azonos az /A. kazetta profilzatával) d=5 43.) Széles kazettás boltív heveder ) m=9 2.) m=49.) h=2.6 2.) h=3.8 2.) Keskeny kazettás boltív heveder /C /B /A Széles kazettás boltív heveder felmért mennyiség: 3 db

10 Széles kazettás boltív heveder / profilok /A. Oroszlánfejes és volutás kazetta betét profilja /C. Volutás kazetta betét profilja M.S V.S. V.S /B. Pogácsás kazetta betét profilja

11 2 Keskeny kazettás boltív heveder 2/A. Rozettás kazetta betét 2A/. Virágmintás rozetta (minta levéve) 2/B. Rombusz mintás kazetta betét 2/C. Sima kazetta betét (A profilzata azonos az 2/A. kazetta profilzatával) /A. és 2/C /B Keskeny kazettás boltív heveder felmért mennyiség: 2 db
