1 BETONSZIGETELÉS KRISTÁLYOS TECHNOLÓGIÁVAL

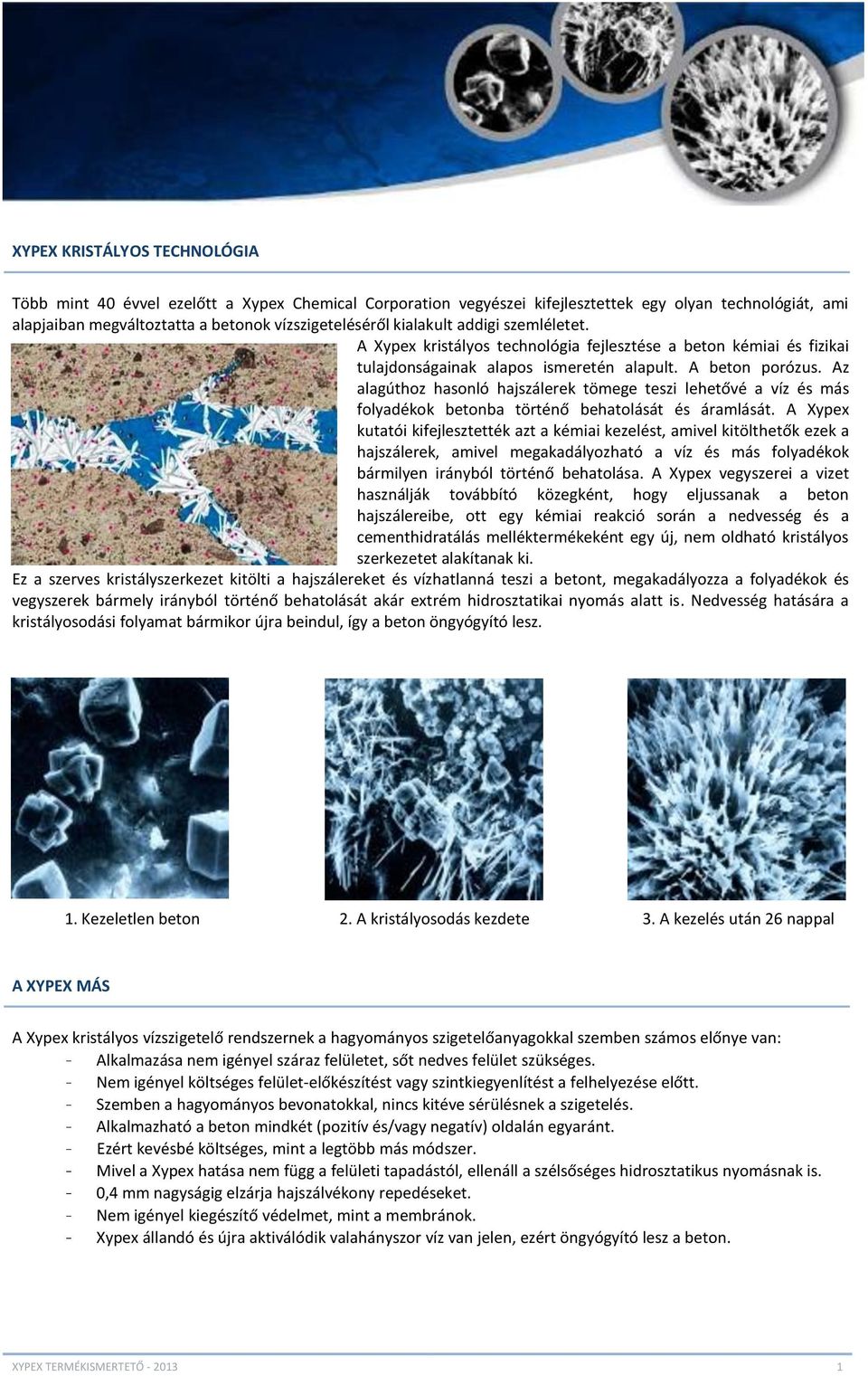

2 XYPEX KRISTÁLYOS TECHNOLÓGIA Több mint 40 évvel ezelőtt a Xypex Chemical Corporation vegyészei kifejlesztettek egy olyan technológiát, ami alapjaiban megváltoztatta a betonok vízszigeteléséről kialakult addigi szemléletet. A Xypex kristályos technológia fejlesztése a beton kémiai és fizikai tulajdonságainak alapos ismeretén alapult. A beton porózus. Az alagúthoz hasonló hajszálerek tömege teszi lehetővé a víz és más folyadékok betonba történő behatolását és áramlását. A Xypex kutatói kifejlesztették azt a kémiai kezelést, amivel kitölthetők ezek a hajszálerek, amivel megakadályozható a víz és más folyadékok bármilyen irányból történő behatolása. A Xypex vegyszerei a vizet használják továbbító közegként, hogy eljussanak a beton hajszálereibe, ott egy kémiai reakció során a nedvesség és a cementhidratálás melléktermékeként egy új, nem oldható kristályos szerkezetet alakítanak ki. Ez a szerves kristályszerkezet kitölti a hajszálereket és vízhatlanná teszi a betont, megakadályozza a folyadékok és vegyszerek bármely irányból történő behatolását akár extrém hidrosztatikai nyomás alatt is. Nedvesség hatására a kristályosodási folyamat bármikor újra beindul, így a beton öngyógyító lesz. 1. Kezeletlen beton 2. A kristályosodás kezdete 3. A kezelés után 26 nappal A XYPEX MÁS A Xypex kristályos vízszigetelő rendszernek a hagyományos szigetelőanyagokkal szemben számos előnye van: - Alkalmazása nem igényel száraz felületet, sőt nedves felület szükséges. - Nem igényel költséges felület-előkészítést vagy szintkiegyenlítést a felhelyezése előtt. - Szemben a hagyományos bevonatokkal, nincs kitéve sérülésnek a szigetelés. - Alkalmazható a beton mindkét (pozitív és/vagy negatív) oldalán egyaránt. - Ezért kevésbé költséges, mint a legtöbb más módszer. - Mivel a Xypex hatása nem függ a felületi tapadástól, ellenáll a szélsőséges hidrosztatikus nyomásnak is. - 0,4 mm nagyságig elzárja hajszálvékony repedéseket. - Nem igényel kiegészítő védelmet, mint a membránok. - Xypex állandó és újra aktiválódik valahányszor víz van jelen, ezért öngyógyító lesz a beton. XYPEX TERMÉKISMERTETŐ

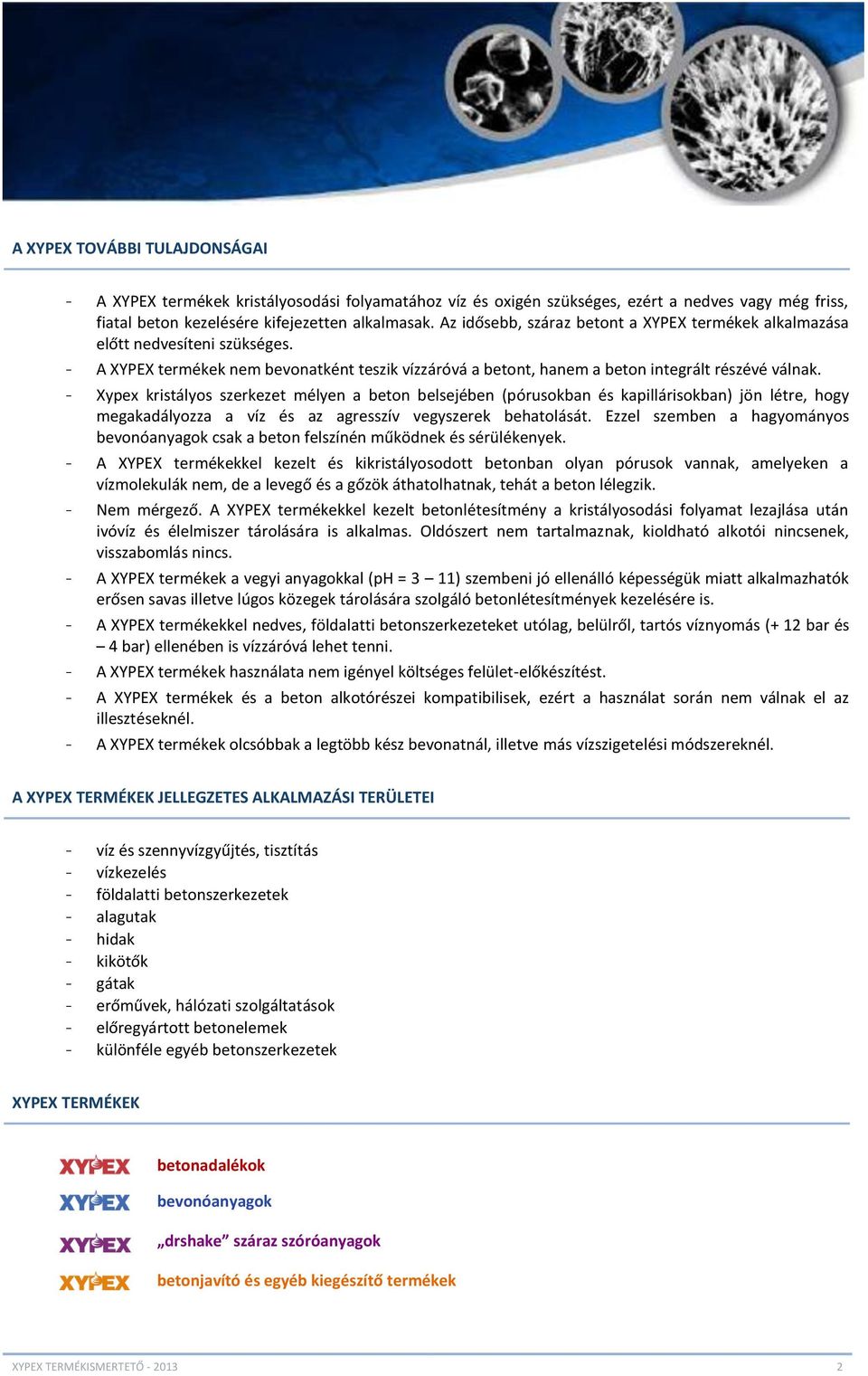

3 A XYPEX TOVÁBBI TULAJDONSÁGAI - A XYPEX termékek kristályosodási folyamatához víz és oxigén szükséges, ezért a nedves vagy még friss, fiatal beton kezelésére kifejezetten alkalmasak. Az idősebb, száraz betont a XYPEX termékek alkalmazása előtt nedvesíteni szükséges. - A XYPEX termékek nem bevonatként teszik vízzáróvá a betont, hanem a beton integrált részévé válnak. - Xypex kristályos szerkezet mélyen a beton belsejében (pórusokban és kapillárisokban) jön létre, hogy megakadályozza a víz és az agresszív vegyszerek behatolását. Ezzel szemben a hagyományos bevonóanyagok csak a beton felszínén működnek és sérülékenyek. - A XYPEX termékekkel kezelt és kikristályosodott betonban olyan pórusok vannak, amelyeken a vízmolekulák nem, de a levegő és a gőzök áthatolhatnak, tehát a beton lélegzik. - Nem mérgező. A XYPEX termékekkel kezelt betonlétesítmény a kristályosodási folyamat lezajlása után ivóvíz és élelmiszer tárolására is alkalmas. Oldószert nem tartalmaznak, kioldható alkotói nincsenek, visszabomlás nincs. - A XYPEX termékek a vegyi anyagokkal (ph = 3 11) szembeni jó ellenálló képességük miatt alkalmazhatók erősen savas illetve lúgos közegek tárolására szolgáló betonlétesítmények kezelésére is. - A XYPEX termékekkel nedves, földalatti betonszerkezeteket utólag, belülről, tartós víznyomás (+ 12 bar és 4 bar) ellenében is vízzáróvá lehet tenni. - A XYPEX termékek használata nem igényel költséges felület-előkészítést. - A XYPEX termékek és a beton alkotórészei kompatibilisek, ezért a használat során nem válnak el az illesztéseknél. - A XYPEX termékek olcsóbbak a legtöbb kész bevonatnál, illetve más vízszigetelési módszereknél. A XYPEX TERMÉKEK JELLEGZETES ALKALMAZÁSI TERÜLETEI - víz és szennyvízgyűjtés, tisztítás - vízkezelés - földalatti betonszerkezetek - alagutak - hidak - kikötők - gátak - erőművek, hálózati szolgáltatások - előregyártott betonelemek - különféle egyéb betonszerkezetek XYPEX TERMÉKEK betonadalékok bevonóanyagok drshake száraz szóróanyagok betonjavító és egyéb kiegészítő termékek XYPEX TERMÉKISMERTETŐ

4 XYPEX ADMIX BETONADALÉKOK Három különböző módon kerülhet a Xypex kristályos technológia a betonba. Ezek közül az egyik a beton adalékolása. Xypex Admix C-sorozat, C-500, C-1000, C-2000 Xypex Admix betonadalék-anyagot a keverés során kell a betonhoz adni, így a kezdetektől fogva védi és vízzáróvá teszi a betont. Legnagyobb előnye, hogy igazán szerves részévé válik a beton mátrixnak. A Xypex Admix adalékanyaggal készített betonra további védőréteg (szekundervédelem) felvitele nem szükséges. A Xypex Admix betonadalék felhasználható olyan betonelemeknél, ahol a vízzáróságon túl, a nátriumszulfát-, az ammóniumszulfát-, a kénsavállóság, valamint az olvasztósózás-állóság biztosítása szükséges. Xypex Admix C-500 betonadalékot kifejezetten olyan betonhoz ajánljuk, ami az alábbi adalékanyagokat tartalmazza: például pernye és salak. Ennek a betonadaléknak a kötési időre minimális vagy semmilyen hatása nem lesz. Xypex Admix C-1000 betonadalékot a tipikus, portland cementben gazdag betonhoz ajánljuk, ahol normális egy enyhe /2-4 órás/ kötéskésleltetés. Xypex Admix C-2000 betonadalékot kifejezetten olyan projektekhez ajánljuk, ahol nagyon magas a környezeti hőmérséklet vagy a hosszú szállítási idő miatt hosszabb kötéskésleltetés szükséges. A Xypex betonadalékok a könnyebb használat érdekében fém vödrökben vagy vízben oldódó tasakokban kaphatók. AJÁNLOTT ALKALMAZÁSOK - víztározók - víz- és szennyvíztisztító telepek - alagutak és metrórendszerek - földalatti betonszerkezetek - alapok - mélygarázsok, parkolók - uszodák - előre gyártott betonelemek AZ ALKALMAZÁS ELŐNYEI - ellenáll a rendkívüli hidrosztatikai nyomásnak akár a pozitív, akár negatív oldalán - a beton szerves részévé válik - jól ellenáll az agresszív vegyszereknek, szulfátoknak - 0,4 mm repedésnagyságig eltömíti a hajszálvékony repedéseket - lehetővé teszi a beton lélegzését - nem mérgező - kevésbé költséges, mint a legtöbb más hagyományos szigetelés - állandó - a beton keverésekor adagolják, ezért nem vonatkoznak rá az éghajlati korlátozások - növeli az építési ütemezés rugalmasságát XYPEX TERMÉKISMERTETŐ

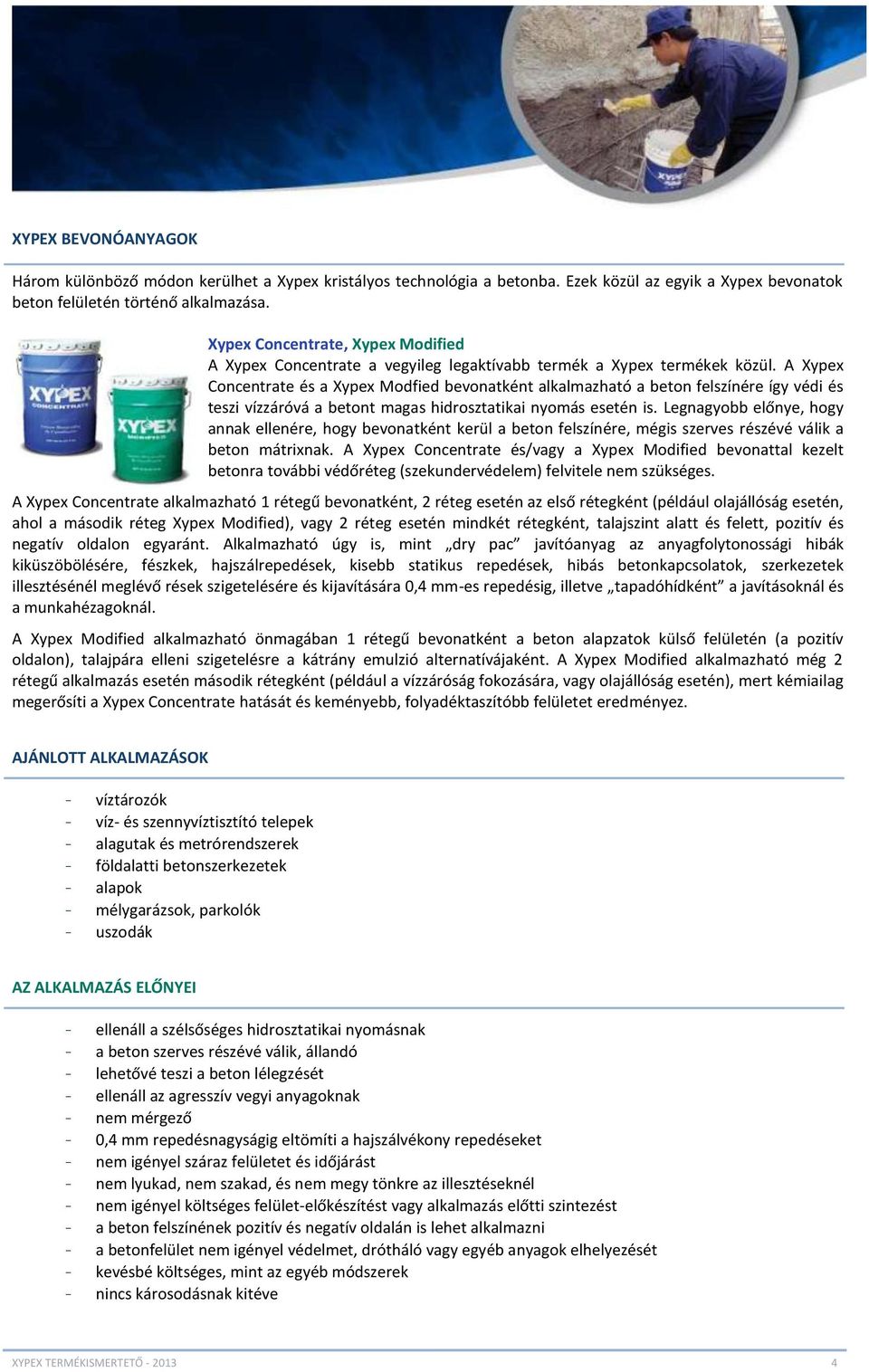

5 XYPEX BEVONÓANYAGOK Három különböző módon kerülhet a Xypex kristályos technológia a betonba. Ezek közül az egyik a Xypex bevonatok beton felületén történő alkalmazása. Xypex Concentrate, Xypex Modified A Xypex Concentrate a vegyileg legaktívabb termék a Xypex termékek közül. A Xypex Concentrate és a Xypex Modfied bevonatként alkalmazható a beton felszínére így védi és teszi vízzáróvá a betont magas hidrosztatikai nyomás esetén is. Legnagyobb előnye, hogy annak ellenére, hogy bevonatként kerül a beton felszínére, mégis szerves részévé válik a beton mátrixnak. A Xypex Concentrate és/vagy a Xypex Modified bevonattal kezelt betonra további védőréteg (szekundervédelem) felvitele nem szükséges. A Xypex Concentrate alkalmazható 1 rétegű bevonatként, 2 réteg esetén az első rétegként (például olajállóság esetén, ahol a második réteg Xypex Modified), vagy 2 réteg esetén mindkét rétegként, talajszint alatt és felett, pozitív és negatív oldalon egyaránt. Alkalmazható úgy is, mint dry pac javítóanyag az anyagfolytonossági hibák kiküszöbölésére, fészkek, hajszálrepedések, kisebb statikus repedések, hibás betonkapcsolatok, szerkezetek illesztésénél meglévő rések szigetelésére és kijavítására 0,4 mm-es repedésig, illetve tapadóhídként a javításoknál és a munkahézagoknál. A Xypex Modified alkalmazható önmagában 1 rétegű bevonatként a beton alapzatok külső felületén (a pozitív oldalon), talajpára elleni szigetelésre a kátrány emulzió alternatívájaként. A Xypex Modified alkalmazható még 2 rétegű alkalmazás esetén második rétegként (például a vízzáróság fokozására, vagy olajállóság esetén), mert kémiailag megerősíti a Xypex Concentrate hatását és keményebb, folyadéktaszítóbb felületet eredményez. AJÁNLOTT ALKALMAZÁSOK - víztározók - víz- és szennyvíztisztító telepek - alagutak és metrórendszerek - földalatti betonszerkezetek - alapok - mélygarázsok, parkolók - uszodák AZ ALKALMAZÁS ELŐNYEI - ellenáll a szélsőséges hidrosztatikai nyomásnak - a beton szerves részévé válik, állandó - lehetővé teszi a beton lélegzését - ellenáll az agresszív vegyi anyagoknak - nem mérgező - 0,4 mm repedésnagyságig eltömíti a hajszálvékony repedéseket - nem igényel száraz felületet és időjárást - nem lyukad, nem szakad, és nem megy tönkre az illesztéseknél - nem igényel költséges felület-előkészítést vagy alkalmazás előtti szintezést - a beton felszínének pozitív és negatív oldalán is lehet alkalmazni - a betonfelület nem igényel védelmet, drótháló vagy egyéb anyagok elhelyezését - kevésbé költséges, mint az egyéb módszerek - nincs károsodásnak kitéve XYPEX TERMÉKISMERTETŐ

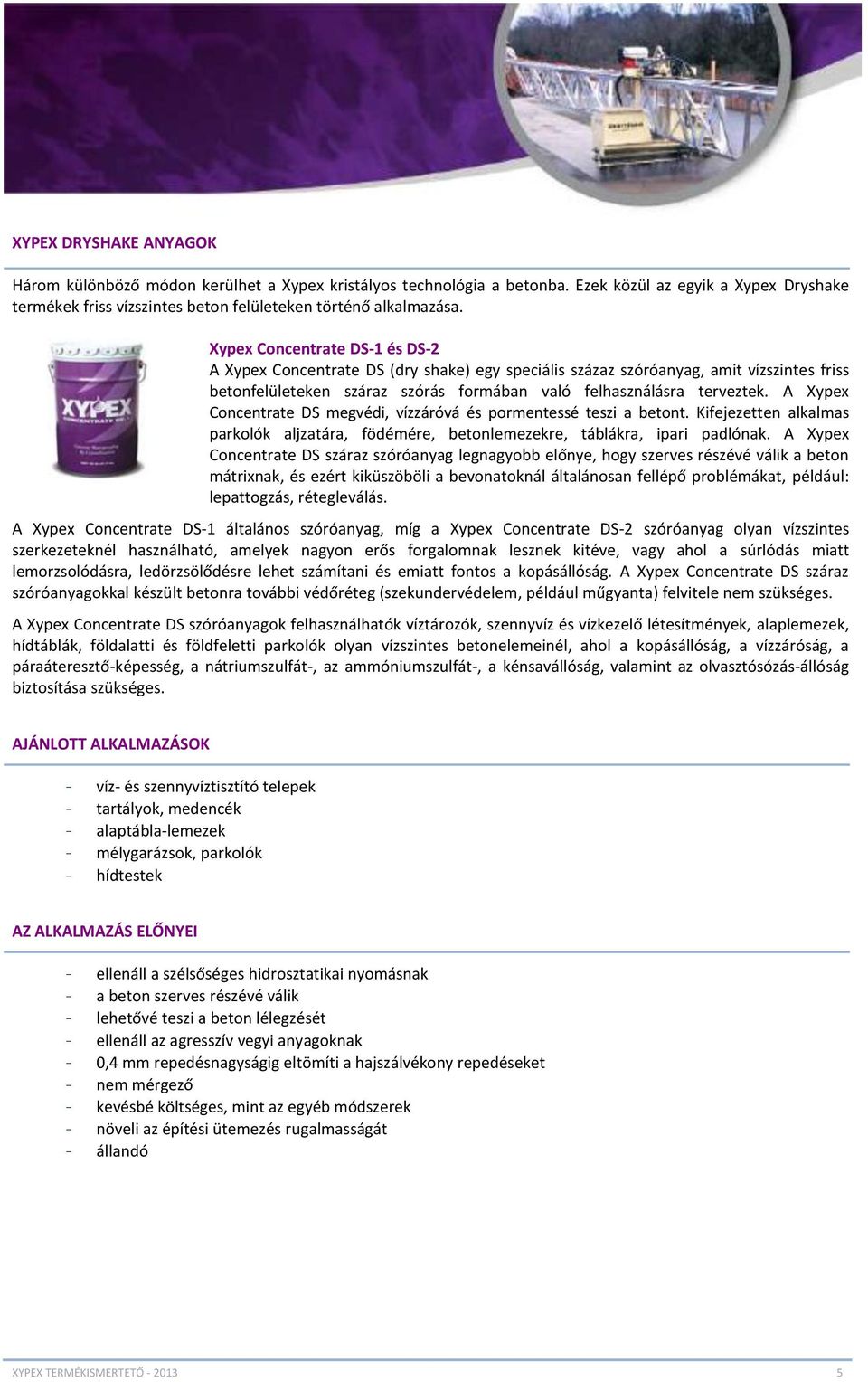

6 XYPEX DRYSHAKE ANYAGOK Három különböző módon kerülhet a Xypex kristályos technológia a betonba. Ezek közül az egyik a Xypex Dryshake termékek friss vízszintes beton felületeken történő alkalmazása. Xypex Concentrate DS-1 és DS-2 A Xypex Concentrate DS (dry shake) egy speciális százaz szóróanyag, amit vízszintes friss betonfelületeken száraz szórás formában való felhasználásra terveztek. A Xypex Concentrate DS megvédi, vízzáróvá és pormentessé teszi a betont. Kifejezetten alkalmas parkolók aljzatára, födémére, betonlemezekre, táblákra, ipari padlónak. A Xypex Concentrate DS száraz szóróanyag legnagyobb előnye, hogy szerves részévé válik a beton mátrixnak, és ezért kiküszöböli a bevonatoknál általánosan fellépő problémákat, például: lepattogzás, rétegleválás. A Xypex Concentrate DS-1 általános szóróanyag, míg a Xypex Concentrate DS-2 szóróanyag olyan vízszintes szerkezeteknél használható, amelyek nagyon erős forgalomnak lesznek kitéve, vagy ahol a súrlódás miatt lemorzsolódásra, ledörzsölődésre lehet számítani és emiatt fontos a kopásállóság. A Xypex Concentrate DS száraz szóróanyagokkal készült betonra további védőréteg (szekundervédelem, például műgyanta) felvitele nem szükséges. A Xypex Concentrate DS szóróanyagok felhasználhatók víztározók, szennyvíz és vízkezelő létesítmények, alaplemezek, hídtáblák, földalatti és földfeletti parkolók olyan vízszintes betonelemeinél, ahol a kopásállóság, a vízzáróság, a páraáteresztő-képesség, a nátriumszulfát-, az ammóniumszulfát-, a kénsavállóság, valamint az olvasztósózás-állóság biztosítása szükséges. AJÁNLOTT ALKALMAZÁSOK - víz- és szennyvíztisztító telepek - tartályok, medencék - alaptábla-lemezek - mélygarázsok, parkolók - hídtestek AZ ALKALMAZÁS ELŐNYEI - ellenáll a szélsőséges hidrosztatikai nyomásnak - a beton szerves részévé válik - lehetővé teszi a beton lélegzését - ellenáll az agresszív vegyi anyagoknak - 0,4 mm repedésnagyságig eltömíti a hajszálvékony repedéseket - nem mérgező - kevésbé költséges, mint az egyéb módszerek - növeli az építési ütemezés rugalmasságát - állandó XYPEX TERMÉKISMERTETŐ

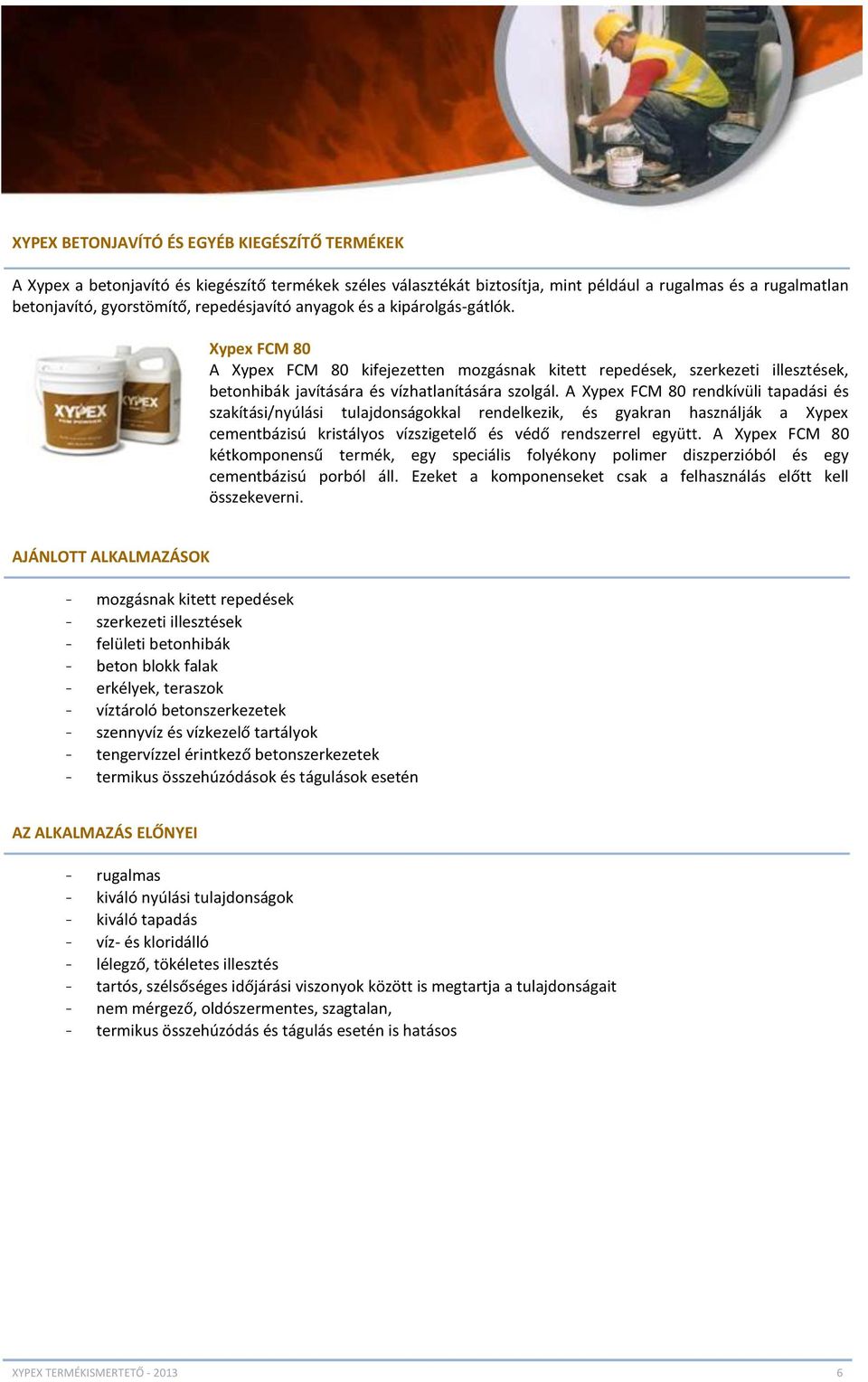

7 XYPEX BETONJAVÍTÓ ÉS EGYÉB KIEGÉSZÍTŐ TERMÉKEK A Xypex a betonjavító és kiegészítő termékek széles választékát biztosítja, mint például a rugalmas és a rugalmatlan betonjavító, gyorstömítő, repedésjavító anyagok és a kipárolgás-gátlók. Xypex FCM 80 A Xypex FCM 80 kifejezetten mozgásnak kitett repedések, szerkezeti illesztések, betonhibák javítására és vízhatlanítására szolgál. A Xypex FCM 80 rendkívüli tapadási és szakítási/nyúlási tulajdonságokkal rendelkezik, és gyakran használják a Xypex cementbázisú kristályos vízszigetelő és védő rendszerrel együtt. A Xypex FCM 80 kétkomponensű termék, egy speciális folyékony polimer diszperzióból és egy cementbázisú porból áll. Ezeket a komponenseket csak a felhasználás előtt kell összekeverni. AJÁNLOTT ALKALMAZÁSOK - mozgásnak kitett repedések - szerkezeti illesztések - felületi betonhibák - beton blokk falak - erkélyek, teraszok - víztároló betonszerkezetek - szennyvíz és vízkezelő tartályok - tengervízzel érintkező betonszerkezetek - termikus összehúzódások és tágulások esetén AZ ALKALMAZÁS ELŐNYEI - rugalmas - kiváló nyúlási tulajdonságok - kiváló tapadás - víz- és kloridálló - lélegző, tökéletes illesztés - tartós, szélsőséges időjárási viszonyok között is megtartja a tulajdonságait - nem mérgező, oldószermentes, szagtalan, - termikus összehúzódás és tágulás esetén is hatásos XYPEX TERMÉKISMERTETŐ

8 XYPEX BETONJAVÍTÓ ÉS EGYÉB KIEGÉSZÍTŐ TERMÉKEK A Xypex a betonjavító és kiegészítő termékek széles választékát biztosítja, mint például a rugalmas és a rugalmatlan betonjavító, gyorstömítő, repedésjavító anyagok és a kipárolgás-gátlók. AJÁNLOTT ALKALMAZÁSOK Xypex Patch n Plug A Xypex Patch n Plug egy gyorsan kötő, nem zsugorodó, nagy kötésszilárdságú, hidraulikus (víz alatt kötő) cementalapú készítmény, ami a beton hibáinak javítására szolgál. Vízbetörések, nagyobb statikus repedések, lyukak és egyéb betonhibák esetén a Xypex Patch n Plug használata kifejezetten javasolt. Másodpercek alatt elzárja a vízbetörést, megszüntetve a beton légbuborék-repedés hibáit. Használható még hibás szerkezeti illesztések, repedések tömítésére, apróbb lyukak, üregek kitöltésére és egyéb 0,4 mm-nél nagyobb betonhibák javítására a Xypex termékekkel (Concentrate, Modified) történő kezelést megelőzően. A Xypex Patch n Plug önmagában nem alkalmazható mozgó tágulási hézagok tömítésére. - repedéseken keresztüli aktív vízbetörések megszüntetése - 0,4 mm-nél nagyobb statikus betonszerkezeti hibák javítása a Xypex bevonóanyagok (Concentrate, Modified) alkalmazása előtt AZ ALKALMAZÁS ELŐNYEI - egykomponensű - egyszerűen vízzel kell összekeverni - gyors kötés, 21 o C fokon mindössze 2-3 perc - kiváló szerkezeti szilárdság - nem fémes, ezért nem fog rozsdásodni vagy károsodni - nem mérgező - ellenáll az extrém hidrosztatikus nyomásnak a beton pozitív es negatív oldalán egyaránt - nem igényel száraz felületet - olyan tartós, mint a falazat vagy beton, amire alkalmazzák XYPEX TERMÉKISMERTETŐ

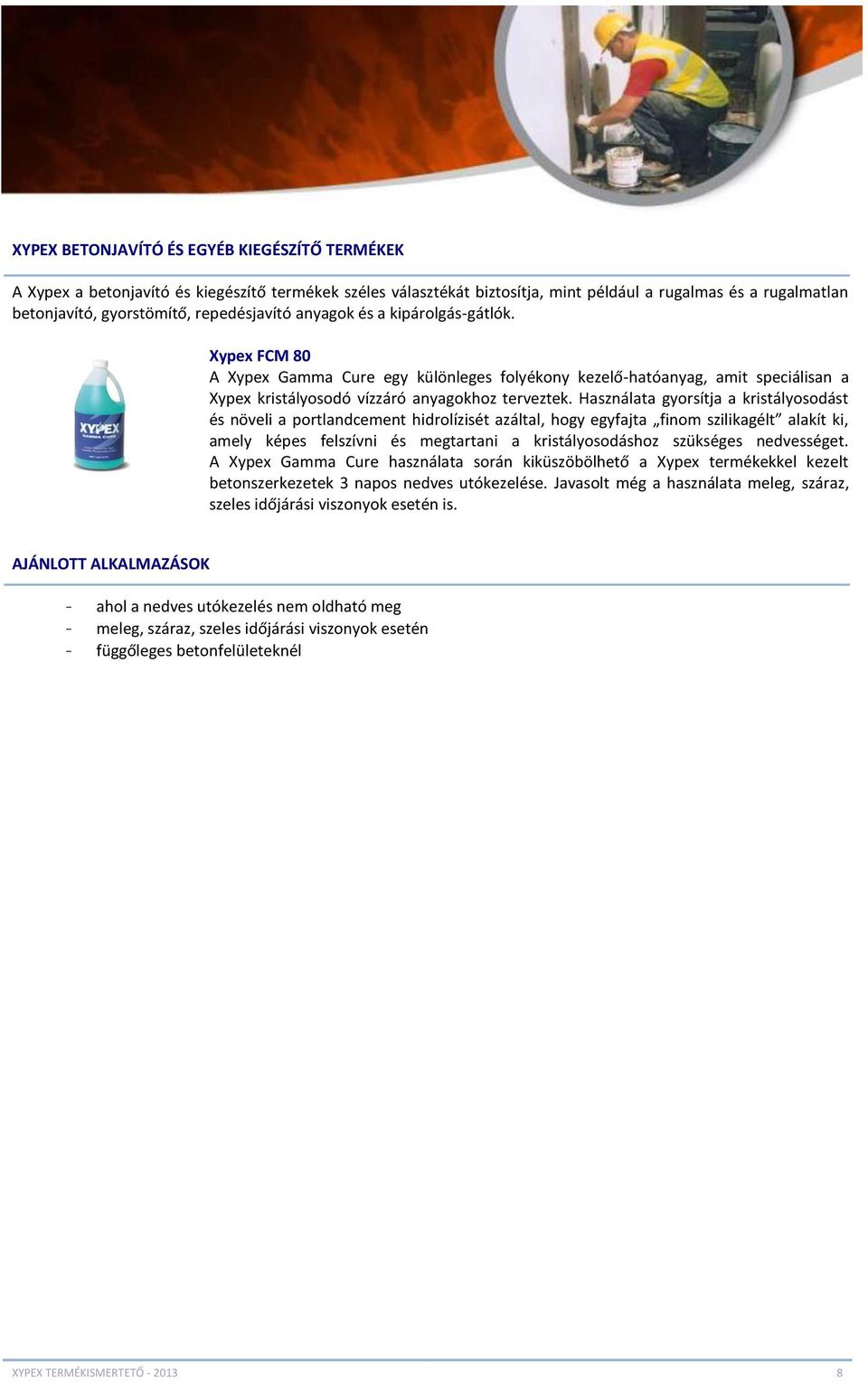

9 XYPEX BETONJAVÍTÓ ÉS EGYÉB KIEGÉSZÍTŐ TERMÉKEK A Xypex a betonjavító és kiegészítő termékek széles választékát biztosítja, mint például a rugalmas és a rugalmatlan betonjavító, gyorstömítő, repedésjavító anyagok és a kipárolgás-gátlók. Xypex FCM 80 A Xypex Gamma Cure egy különleges folyékony kezelő-hatóanyag, amit speciálisan a Xypex kristályosodó vízzáró anyagokhoz terveztek. Használata gyorsítja a kristályosodást és növeli a portlandcement hidrolízisét azáltal, hogy egyfajta finom szilikagélt alakít ki, amely képes felszívni és megtartani a kristályosodáshoz szükséges nedvességet. A Xypex Gamma Cure használata során kiküszöbölhető a Xypex termékekkel kezelt betonszerkezetek 3 napos nedves utókezelése. Javasolt még a használata meleg, száraz, szeles időjárási viszonyok esetén is. AJÁNLOTT ALKALMAZÁSOK - ahol a nedves utókezelés nem oldható meg - meleg, száraz, szeles időjárási viszonyok esetén - függőleges betonfelületeknél XYPEX TERMÉKISMERTETŐ

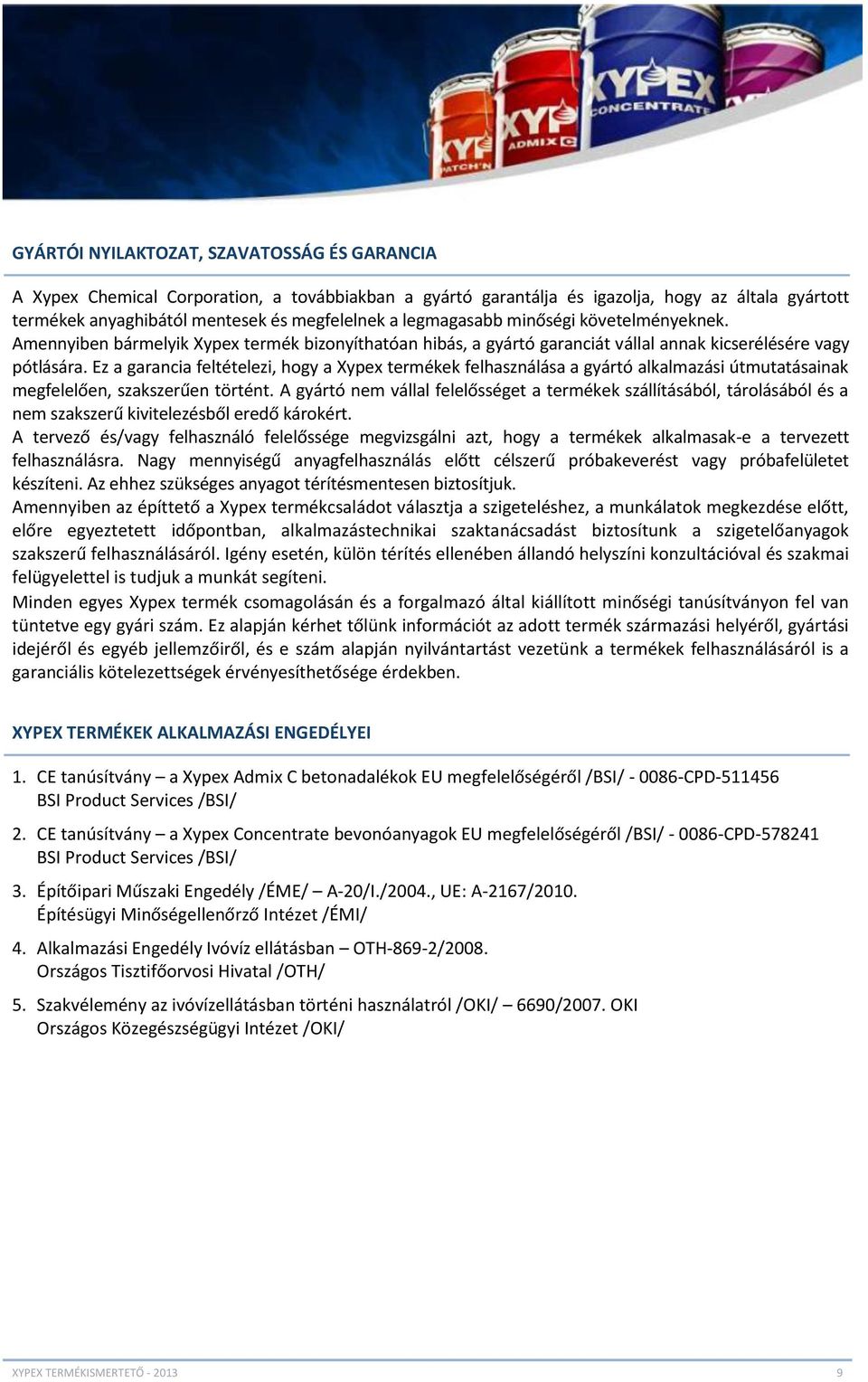

10 GYÁRTÓI NYILAKTOZAT, SZAVATOSSÁG ÉS GARANCIA A Xypex Chemical Corporation, a továbbiakban a gyártó garantálja és igazolja, hogy az általa gyártott termékek anyaghibától mentesek és megfelelnek a legmagasabb minőségi követelményeknek. Amennyiben bármelyik Xypex termék bizonyíthatóan hibás, a gyártó garanciát vállal annak kicserélésére vagy pótlására. Ez a garancia feltételezi, hogy a Xypex termékek felhasználása a gyártó alkalmazási útmutatásainak megfelelően, szakszerűen történt. A gyártó nem vállal felelősséget a termékek szállításából, tárolásából és a nem szakszerű kivitelezésből eredő károkért. A tervező és/vagy felhasználó felelőssége megvizsgálni azt, hogy a termékek alkalmasak-e a tervezett felhasználásra. Nagy mennyiségű anyagfelhasználás előtt célszerű próbakeverést vagy próbafelületet készíteni. Az ehhez szükséges anyagot térítésmentesen biztosítjuk. Amennyiben az építtető a Xypex termékcsaládot választja a szigeteléshez, a munkálatok megkezdése előtt, előre egyeztetett időpontban, alkalmazástechnikai szaktanácsadást biztosítunk a szigetelőanyagok szakszerű felhasználásáról. Igény esetén, külön térítés ellenében állandó helyszíni konzultációval és szakmai felügyelettel is tudjuk a munkát segíteni. Minden egyes Xypex termék csomagolásán és a forgalmazó által kiállított minőségi tanúsítványon fel van tüntetve egy gyári szám. Ez alapján kérhet tőlünk információt az adott termék származási helyéről, gyártási idejéről és egyéb jellemzőiről, és e szám alapján nyilvántartást vezetünk a termékek felhasználásáról is a garanciális kötelezettségek érvényesíthetősége érdekben. XYPEX TERMÉKEK ALKALMAZÁSI ENGEDÉLYEI 1. CE tanúsítvány a Xypex Admix C betonadalékok EU megfelelőségéről /BSI/ CPD BSI Product Services /BSI/ 2. CE tanúsítvány a Xypex Concentrate bevonóanyagok EU megfelelőségéről /BSI/ CPD BSI Product Services /BSI/ 3. Építőipari Műszaki Engedély /ÉME/ A-20/I./2004., UE: A-2167/2010. Építésügyi Minőségellenőrző Intézet /ÉMI/ 4. Alkalmazási Engedély Ivóvíz ellátásban OTH-869-2/2008. Országos Tisztifőorvosi Hivatal /OTH/ 5. Szakvélemény az ivóvízellátásban történi használatról /OKI/ 6690/2007. OKI Országos Közegészségügyi Intézet /OKI/ XYPEX TERMÉKISMERTETŐ

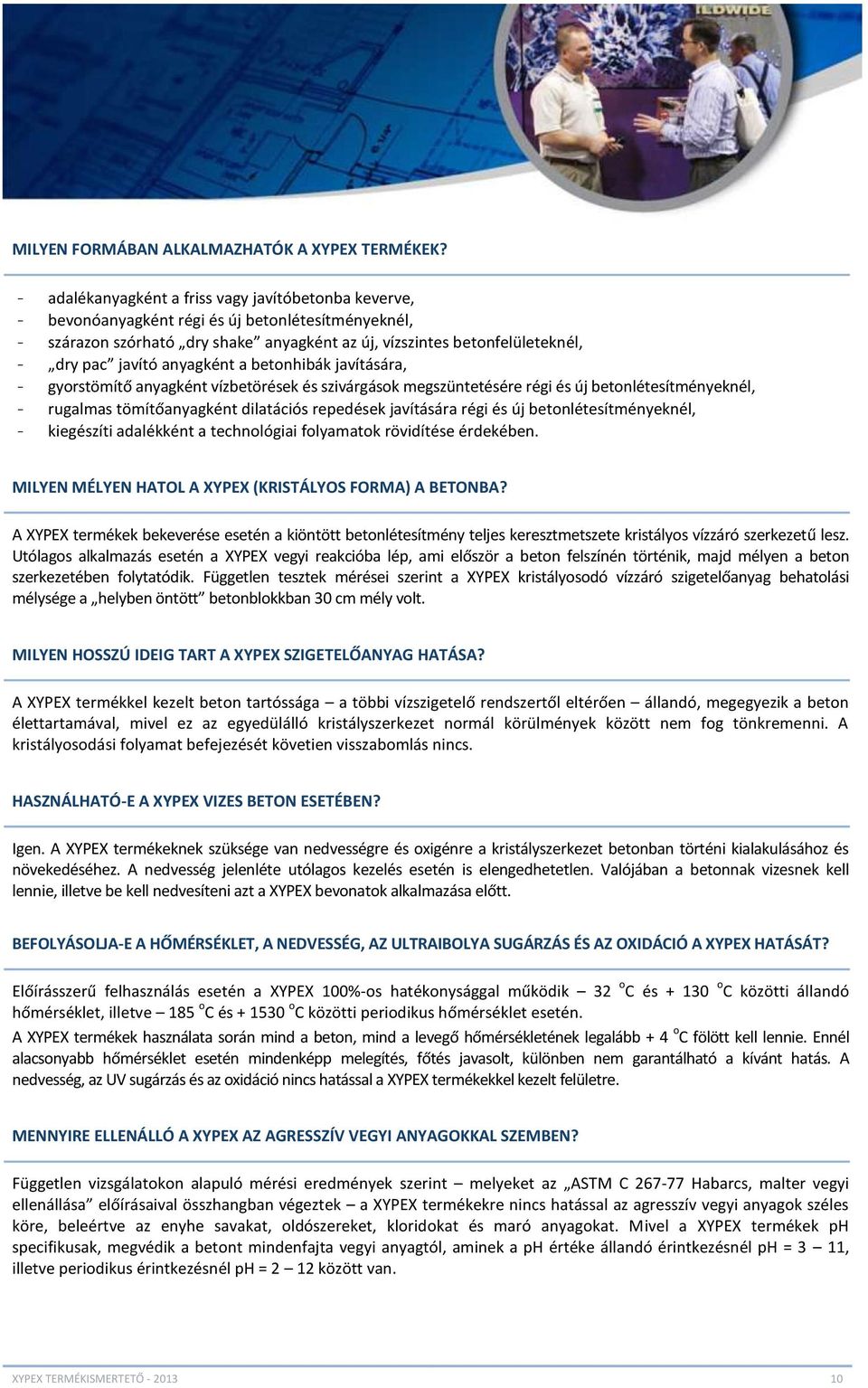

11 MILYEN FORMÁBAN ALKALMAZHATÓK A XYPEX TERMÉKEK? - adalékanyagként a friss vagy javítóbetonba keverve, - bevonóanyagként régi és új betonlétesítményeknél, - szárazon szórható dry shake anyagként az új, vízszintes betonfelületeknél, - dry pac javító anyagként a betonhibák javítására, - gyorstömítő anyagként vízbetörések és szivárgások megszüntetésére régi és új betonlétesítményeknél, - rugalmas tömítőanyagként dilatációs repedések javítására régi és új betonlétesítményeknél, - kiegészíti adalékként a technológiai folyamatok rövidítése érdekében. MILYEN MÉLYEN HATOL A XYPEX (KRISTÁLYOS FORMA) A BETONBA? A XYPEX termékek bekeverése esetén a kiöntött betonlétesítmény teljes keresztmetszete kristályos vízzáró szerkezetű lesz. Utólagos alkalmazás esetén a XYPEX vegyi reakcióba lép, ami először a beton felszínén történik, majd mélyen a beton szerkezetében folytatódik. Független tesztek mérései szerint a XYPEX kristályosodó vízzáró szigetelőanyag behatolási mélysége a helyben öntött betonblokkban 30 cm mély volt. MILYEN HOSSZÚ IDEIG TART A XYPEX SZIGETELŐANYAG HATÁSA? A XYPEX termékkel kezelt beton tartóssága a többi vízszigetelő rendszertől eltérően állandó, megegyezik a beton élettartamával, mivel ez az egyedülálló kristályszerkezet normál körülmények között nem fog tönkremenni. A kristályosodási folyamat befejezését követien visszabomlás nincs. HASZNÁLHATÓ-E A XYPEX VIZES BETON ESETÉBEN? Igen. A XYPEX termékeknek szüksége van nedvességre és oxigénre a kristályszerkezet betonban történi kialakulásához és növekedéséhez. A nedvesség jelenléte utólagos kezelés esetén is elengedhetetlen. Valójában a betonnak vizesnek kell lennie, illetve be kell nedvesíteni azt a XYPEX bevonatok alkalmazása előtt. BEFOLYÁSOLJA-E A HŐMÉRSÉKLET, A NEDVESSÉG, AZ ULTRAIBOLYA SUGÁRZÁS ÉS AZ OXIDÁCIÓ A XYPEX HATÁSÁT? Előírásszerű felhasználás esetén a XYPEX 100%-os hatékonysággal működik 32 o C és o C közötti állandó hőmérséklet, illetve 185 o C és o C közötti periodikus hőmérséklet esetén. A XYPEX termékek használata során mind a beton, mind a levegő hőmérsékletének legalább + 4 o C fölött kell lennie. Ennél alacsonyabb hőmérséklet esetén mindenképp melegítés, főtés javasolt, különben nem garantálható a kívánt hatás. A nedvesség, az UV sugárzás és az oxidáció nincs hatással a XYPEX termékekkel kezelt felületre. MENNYIRE ELLENÁLLÓ A XYPEX AZ AGRESSZÍV VEGYI ANYAGOKKAL SZEMBEN? Független vizsgálatokon alapuló mérési eredmények szerint melyeket az ASTM C Habarcs, malter vegyi ellenállása előírásaival összhangban végeztek a XYPEX termékekre nincs hatással az agresszív vegyi anyagok széles köre, beleértve az enyhe savakat, oldószereket, kloridokat és maró anyagokat. Mivel a XYPEX termékek ph specifikusak, megvédik a betont mindenfajta vegyi anyagtól, aminek a ph értéke állandó érintkezésnél ph = 3 11, illetve periodikus érintkezésnél ph = 2 12 között van. XYPEX TERMÉKISMERTETŐ

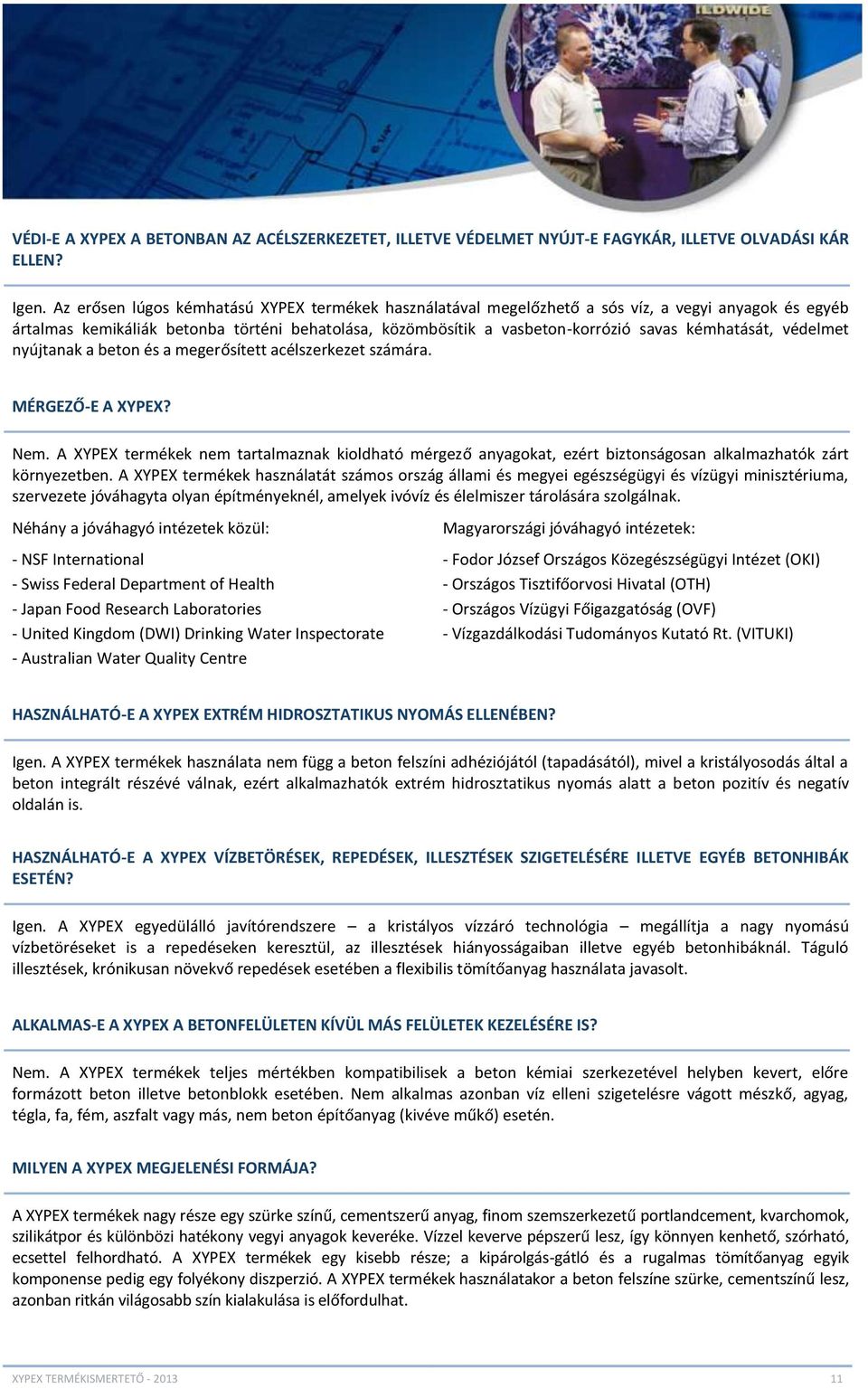

12 VÉDI-E A XYPEX A BETONBAN AZ ACÉLSZERKEZETET, ILLETVE VÉDELMET NYÚJT-E FAGYKÁR, ILLETVE OLVADÁSI KÁR ELLEN? Igen. Az erősen lúgos kémhatású XYPEX termékek használatával megelőzhető a sós víz, a vegyi anyagok és egyéb ártalmas kemikáliák betonba történi behatolása, közömbösítik a vasbeton-korrózió savas kémhatását, védelmet nyújtanak a beton és a megerősített acélszerkezet számára. MÉRGEZŐ-E A XYPEX? Nem. A XYPEX termékek nem tartalmaznak kioldható mérgező anyagokat, ezért biztonságosan alkalmazhatók zárt környezetben. A XYPEX termékek használatát számos ország állami és megyei egészségügyi és vízügyi minisztériuma, szervezete jóváhagyta olyan építményeknél, amelyek ivóvíz és élelmiszer tárolására szolgálnak. Néhány a jóváhagyó intézetek közül: Magyarországi jóváhagyó intézetek: - NSF International - Fodor József Országos Közegészségügyi Intézet (OKI) - Swiss Federal Department of Health - Országos Tisztifőorvosi Hivatal (OTH) - Japan Food Research Laboratories - Országos Vízügyi Főigazgatóság (OVF) - United Kingdom (DWI) Drinking Water Inspectorate - Vízgazdálkodási Tudományos Kutató Rt. (VITUKI) - Australian Water Quality Centre HASZNÁLHATÓ-E A XYPEX EXTRÉM HIDROSZTATIKUS NYOMÁS ELLENÉBEN? Igen. A XYPEX termékek használata nem függ a beton felszíni adhéziójától (tapadásától), mivel a kristályosodás által a beton integrált részévé válnak, ezért alkalmazhatók extrém hidrosztatikus nyomás alatt a beton pozitív és negatív oldalán is. HASZNÁLHATÓ-E A XYPEX VÍZBETÖRÉSEK, REPEDÉSEK, ILLESZTÉSEK SZIGETELÉSÉRE ILLETVE EGYÉB BETONHIBÁK ESETÉN? Igen. A XYPEX egyedülálló javítórendszere a kristályos vízzáró technológia megállítja a nagy nyomású vízbetöréseket is a repedéseken keresztül, az illesztések hiányosságaiban illetve egyéb betonhibáknál. Táguló illesztések, krónikusan növekvő repedések esetében a flexibilis tömítőanyag használata javasolt. ALKALMAS-E A XYPEX A BETONFELÜLETEN KÍVÜL MÁS FELÜLETEK KEZELÉSÉRE IS? Nem. A XYPEX termékek teljes mértékben kompatibilisek a beton kémiai szerkezetével helyben kevert, előre formázott beton illetve betonblokk esetében. Nem alkalmas azonban víz elleni szigetelésre vágott mészkő, agyag, tégla, fa, fém, aszfalt vagy más, nem beton építőanyag (kivéve műkő) esetén. MILYEN A XYPEX MEGJELENÉSI FORMÁJA? A XYPEX termékek nagy része egy szürke színű, cementszerű anyag, finom szemszerkezetű portlandcement, kvarchomok, szilikátpor és különbözi hatékony vegyi anyagok keveréke. Vízzel keverve pépszerű lesz, így könnyen kenhető, szórható, ecsettel felhordható. A XYPEX termékek egy kisebb része; a kipárolgás-gátló és a rugalmas tömítőanyag egyik komponense pedig egy folyékony diszperzió. A XYPEX termékek használatakor a beton felszíne szürke, cementszínű lesz, azonban ritkán világosabb szín kialakulása is előfordulhat. XYPEX TERMÉKISMERTETŐ

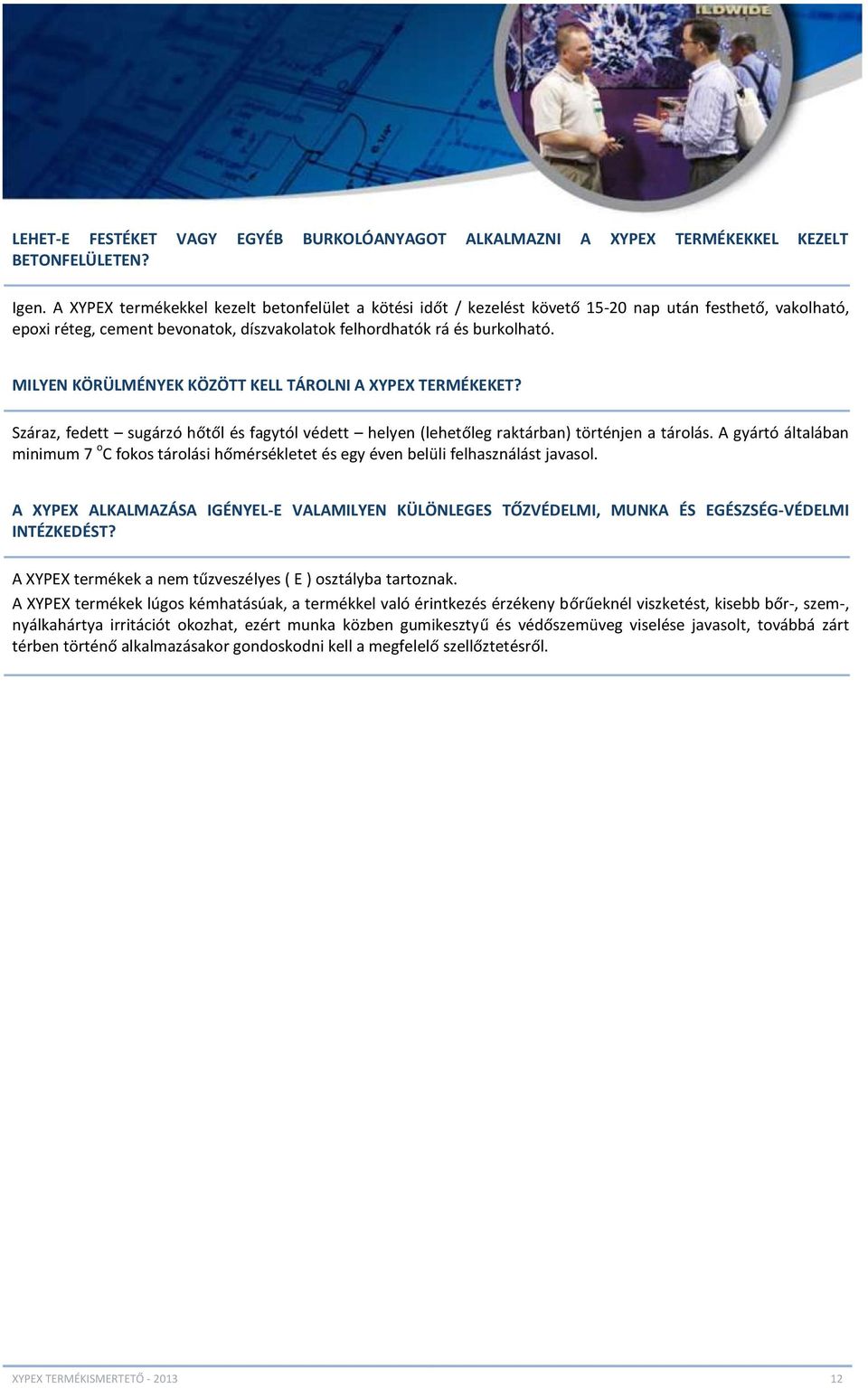

13 LEHET-E FESTÉKET VAGY EGYÉB BURKOLÓANYAGOT ALKALMAZNI A XYPEX TERMÉKEKKEL KEZELT BETONFELÜLETEN? Igen. A XYPEX termékekkel kezelt betonfelület a kötési időt / kezelést követő nap után festhető, vakolható, epoxi réteg, cement bevonatok, díszvakolatok felhordhatók rá és burkolható. MILYEN KÖRÜLMÉNYEK KÖZÖTT KELL TÁROLNI A XYPEX TERMÉKEKET? Száraz, fedett sugárzó hőtől és fagytól védett helyen (lehetőleg raktárban) történjen a tárolás. A gyártó általában minimum 7 o C fokos tárolási hőmérsékletet és egy éven belüli felhasználást javasol. A XYPEX ALKALMAZÁSA IGÉNYEL-E VALAMILYEN KÜLÖNLEGES TŐZVÉDELMI, MUNKA ÉS EGÉSZSÉG-VÉDELMI INTÉZKEDÉST? A XYPEX termékek a nem tűzveszélyes ( E ) osztályba tartoznak. A XYPEX termékek lúgos kémhatásúak, a termékkel való érintkezés érzékeny bőrűeknél viszketést, kisebb bőr-, szem-, nyálkahártya irritációt okozhat, ezért munka közben gumikesztyű és védőszemüveg viselése javasolt, továbbá zárt térben történő alkalmazásakor gondoskodni kell a megfelelő szellőztetésről. XYPEX TERMÉKISMERTETŐ

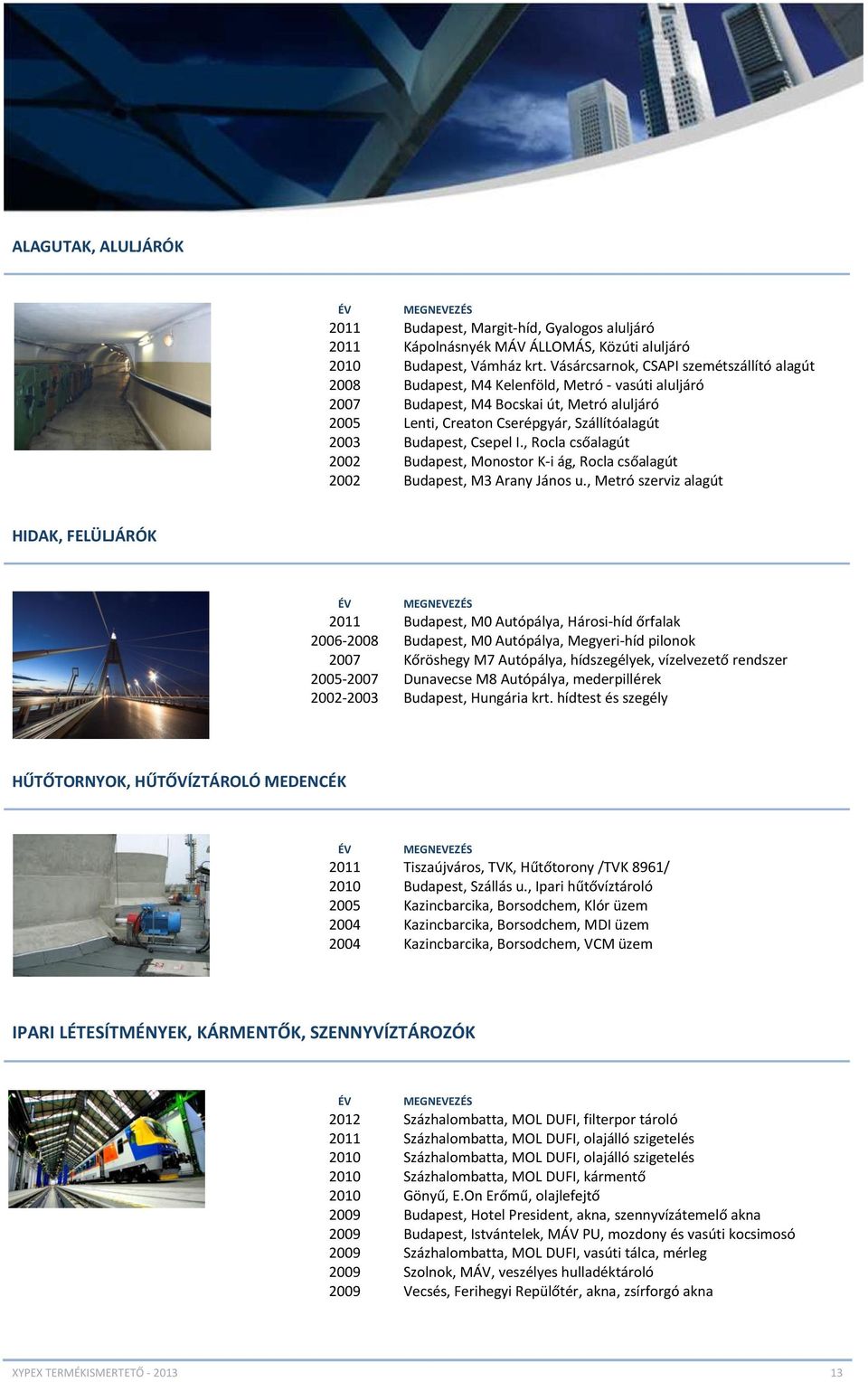

14 ALAGUTAK, ALULJÁRÓK ÉV MEGNEVEZÉS 2011 Budapest, Margit-híd, Gyalogos aluljáró 2011 Kápolnásnyék MÁV ÁLLOMÁS, Közúti aluljáró 2010 Budapest, Vámház krt. Vásárcsarnok, CSAPI szemétszállító alagút 2008 Budapest, M4 Kelenföld, Metró - vasúti aluljáró 2007 Budapest, M4 Bocskai út, Metró aluljáró 2005 Lenti, Creaton Cserépgyár, Szállítóalagút 2003 Budapest, Csepel I., Rocla csőalagút 2002 Budapest, Monostor K-i ág, Rocla csőalagút 2002 Budapest, M3 Arany János u., Metró szerviz alagút HIDAK, FELÜLJÁRÓK ÉV MEGNEVEZÉS 2011 Budapest, M0 Autópálya, Hárosi-híd őrfalak Budapest, M0 Autópálya, Megyeri-híd pilonok 2007 Kőröshegy M7 Autópálya, hídszegélyek, vízelvezető rendszer Dunavecse M8 Autópálya, mederpillérek Budapest, Hungária krt. hídtest és szegély HŰTŐTORNYOK, HŰTŐVÍZTÁROLÓ MEDENCÉK ÉV MEGNEVEZÉS 2011 Tiszaújváros, TVK, Hűtőtorony /TVK 8961/ 2010 Budapest, Szállás u., Ipari hűtővíztároló 2005 Kazincbarcika, Borsodchem, Klór üzem 2004 Kazincbarcika, Borsodchem, MDI üzem 2004 Kazincbarcika, Borsodchem, VCM üzem IPARI LÉTESÍTMÉNYEK, KÁRMENTŐK, SZENNYVÍZTÁROZÓK ÉV MEGNEVEZÉS 2012 Százhalombatta, MOL DUFI, filterpor tároló 2011 Százhalombatta, MOL DUFI, olajálló szigetelés 2010 Százhalombatta, MOL DUFI, olajálló szigetelés 2010 Százhalombatta, MOL DUFI, kármentő 2010 Gönyű, E.On Erőmű, olajlefejtő 2009 Budapest, Hotel President, akna, szennyvízátemelő akna 2009 Budapest, Istvántelek, MÁV PU, mozdony és vasúti kocsimosó 2009 Százhalombatta, MOL DUFI, vasúti tálca, mérleg 2009 Szolnok, MÁV, veszélyes hulladéktároló 2009 Vecsés, Ferihegyi Repülőtér, akna, zsírforgó akna XYPEX TERMÉKISMERTETŐ

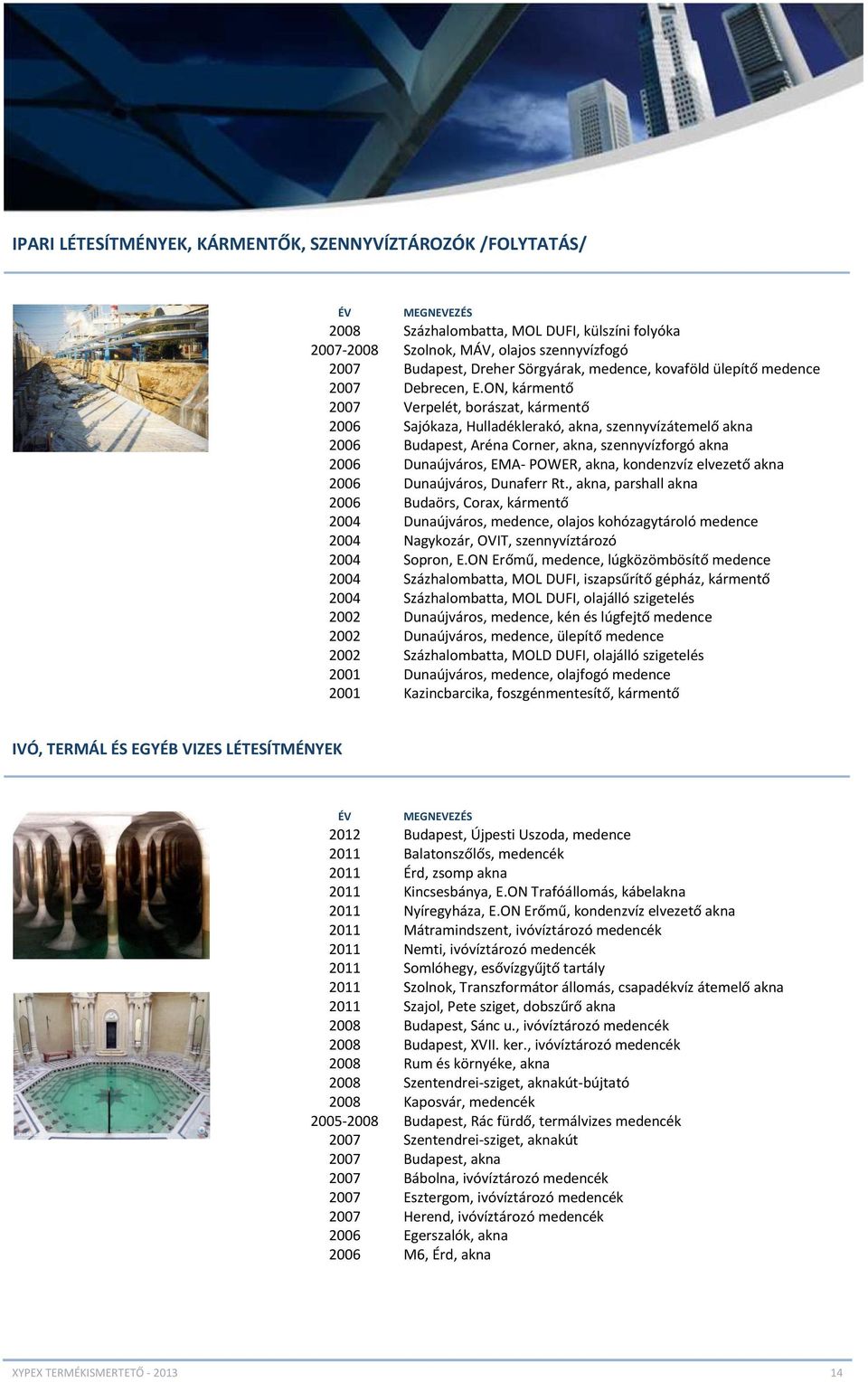

15 IPARI LÉTESÍTMÉNYEK, KÁRMENTŐK, SZENNYVÍZTÁROZÓK /FOLYTATÁS/ ÉV MEGNEVEZÉS 2008 Százhalombatta, MOL DUFI, külszíni folyóka Szolnok, MÁV, olajos szennyvízfogó 2007 Budapest, Dreher Sörgyárak, medence, kovaföld ülepítő medence 2007 Debrecen, E.ON, kármentő 2007 Verpelét, borászat, kármentő 2006 Sajókaza, Hulladéklerakó, akna, szennyvízátemelő akna 2006 Budapest, Aréna Corner, akna, szennyvízforgó akna 2006 Dunaújváros, EMA- POWER, akna, kondenzvíz elvezető akna 2006 Dunaújváros, Dunaferr Rt., akna, parshall akna 2006 Budaörs, Corax, kármentő 2004 Dunaújváros, medence, olajos kohózagytároló medence 2004 Nagykozár, OVIT, szennyvíztározó 2004 Sopron, E.ON Erőmű, medence, lúgközömbösítő medence 2004 Százhalombatta, MOL DUFI, iszapsűrítő gépház, kármentő 2004 Százhalombatta, MOL DUFI, olajálló szigetelés 2002 Dunaújváros, medence, kén és lúgfejtő medence 2002 Dunaújváros, medence, ülepítő medence 2002 Százhalombatta, MOLD DUFI, olajálló szigetelés 2001 Dunaújváros, medence, olajfogó medence 2001 Kazincbarcika, foszgénmentesítő, kármentő IVÓ, TERMÁL ÉS EGYÉB VIZES LÉTESÍTMÉNYEK ÉV MEGNEVEZÉS 2012 Budapest, Újpesti Uszoda, medence 2011 Balatonszőlős, medencék 2011 Érd, zsomp akna 2011 Kincsesbánya, E.ON Trafóállomás, kábelakna 2011 Nyíregyháza, E.ON Erőmű, kondenzvíz elvezető akna 2011 Mátramindszent, ivóvíztározó medencék 2011 Nemti, ivóvíztározó medencék 2011 Somlóhegy, esővízgyűjtő tartály 2011 Szolnok, Transzformátor állomás, csapadékvíz átemelő akna 2011 Szajol, Pete sziget, dobszűrő akna 2008 Budapest, Sánc u., ivóvíztározó medencék 2008 Budapest, XVII. ker., ivóvíztározó medencék 2008 Rum és környéke, akna 2008 Szentendrei-sziget, aknakút-bújtató 2008 Kaposvár, medencék Budapest, Rác fürdő, termálvizes medencék 2007 Szentendrei-sziget, aknakút 2007 Budapest, akna 2007 Bábolna, ivóvíztározó medencék 2007 Esztergom, ivóvíztározó medencék 2007 Herend, ivóvíztározó medencék 2006 Egerszalók, akna 2006 M6, Érd, akna XYPEX TERMÉKISMERTETŐ

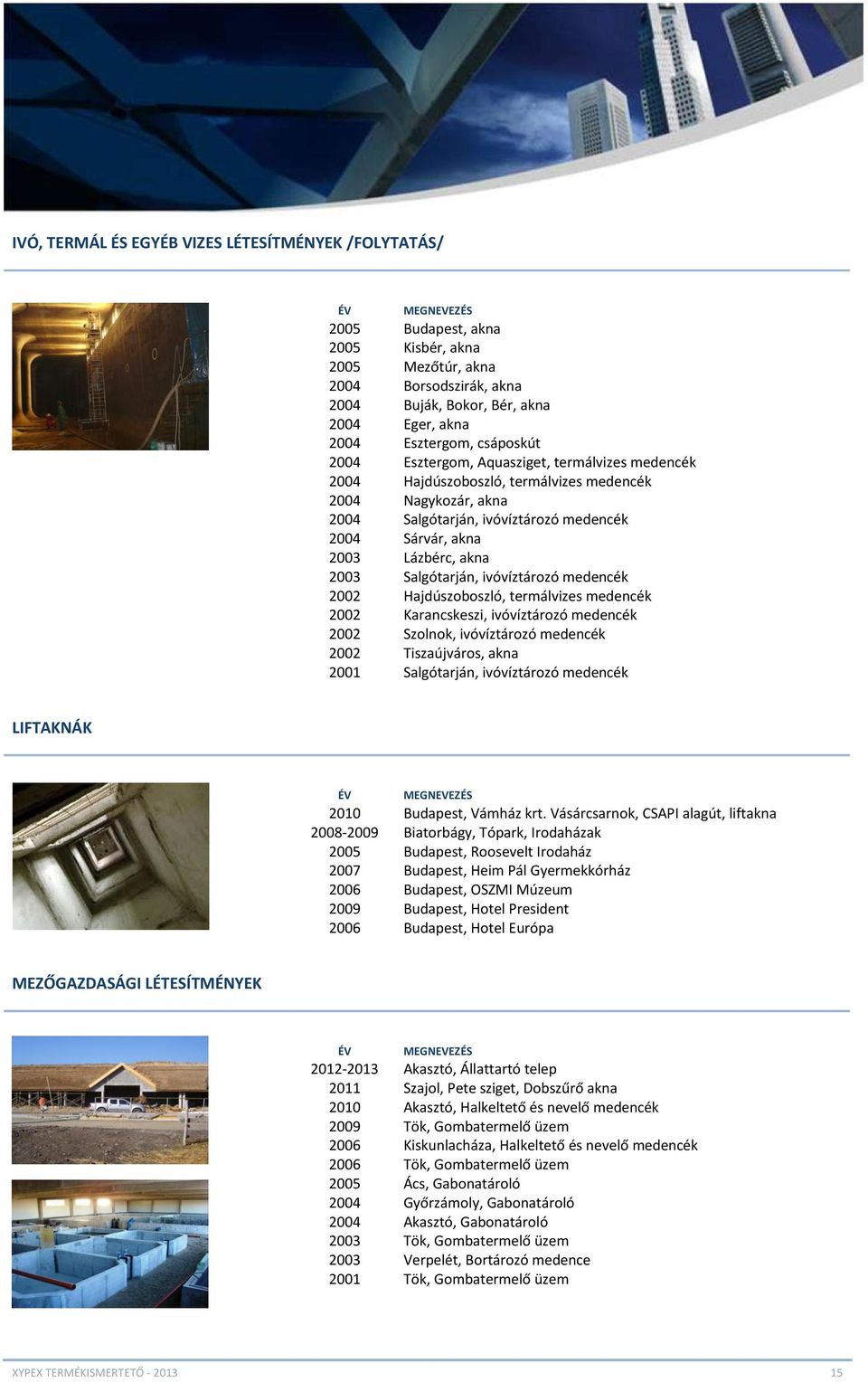

16 IVÓ, TERMÁL ÉS EGYÉB VIZES LÉTESÍTMÉNYEK /FOLYTATÁS/ ÉV MEGNEVEZÉS 2005 Budapest, akna 2005 Kisbér, akna 2005 Mezőtúr, akna 2004 Borsodszirák, akna 2004 Buják, Bokor, Bér, akna 2004 Eger, akna 2004 Esztergom, csáposkút 2004 Esztergom, Aquasziget, termálvizes medencék 2004 Hajdúszoboszló, termálvizes medencék 2004 Nagykozár, akna 2004 Salgótarján, ivóvíztározó medencék 2004 Sárvár, akna 2003 Lázbérc, akna 2003 Salgótarján, ivóvíztározó medencék 2002 Hajdúszoboszló, termálvizes medencék 2002 Karancskeszi, ivóvíztározó medencék 2002 Szolnok, ivóvíztározó medencék 2002 Tiszaújváros, akna 2001 Salgótarján, ivóvíztározó medencék LIFTAKNÁK ÉV MEGNEVEZÉS 2010 Budapest, Vámház krt. Vásárcsarnok, CSAPI alagút, liftakna Biatorbágy, Tópark, Irodaházak 2005 Budapest, Roosevelt Irodaház 2007 Budapest, Heim Pál Gyermekkórház 2006 Budapest, OSZMI Múzeum 2009 Budapest, Hotel President 2006 Budapest, Hotel Európa MEZŐGAZDASÁGI LÉTESÍTMÉNYEK ÉV MEGNEVEZÉS Akasztó, Állattartó telep 2011 Szajol, Pete sziget, Dobszűrő akna 2010 Akasztó, Halkeltető és nevelő medencék 2009 Tök, Gombatermelő üzem 2006 Kiskunlacháza, Halkeltető és nevelő medencék 2006 Tök, Gombatermelő üzem 2005 Ács, Gabonatároló 2004 Győrzámoly, Gabonatároló 2004 Akasztó, Gabonatároló 2003 Tök, Gombatermelő üzem 2003 Verpelét, Bortározó medence 2001 Tök, Gombatermelő üzem XYPEX TERMÉKISMERTETŐ

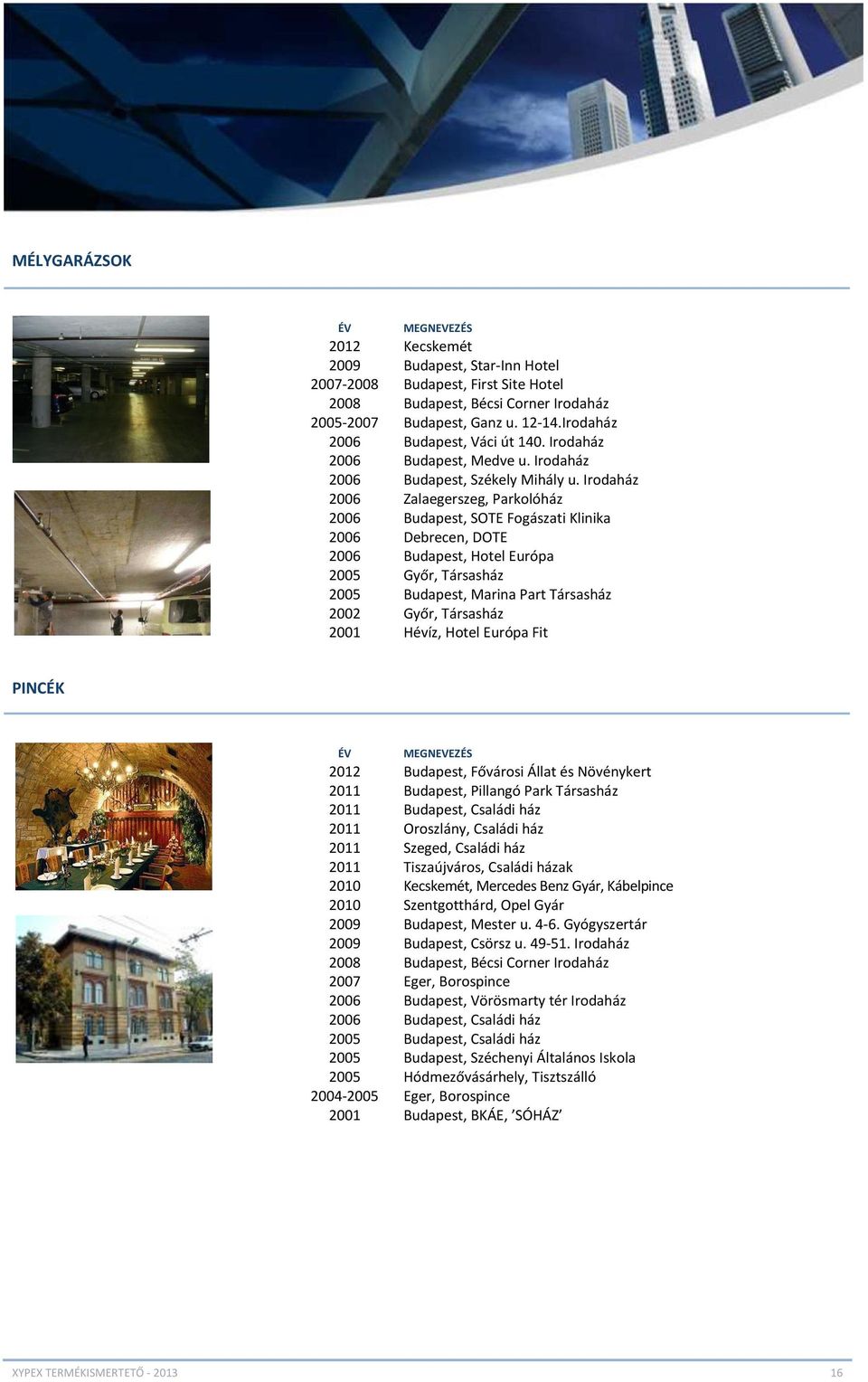

17 MÉLYGARÁZSOK ÉV MEGNEVEZÉS 2012 Kecskemét 2009 Budapest, Star-Inn Hotel Budapest, First Site Hotel 2008 Budapest, Bécsi Corner Irodaház Budapest, Ganz u Irodaház 2006 Budapest, Váci út 140. Irodaház 2006 Budapest, Medve u. Irodaház 2006 Budapest, Székely Mihály u. Irodaház 2006 Zalaegerszeg, Parkolóház 2006 Budapest, SOTE Fogászati Klinika 2006 Debrecen, DOTE 2006 Budapest, Hotel Európa 2005 Győr, Társasház 2005 Budapest, Marina Part Társasház 2002 Győr, Társasház 2001 Hévíz, Hotel Európa Fit PINCÉK ÉV MEGNEVEZÉS 2012 Budapest, Fővárosi Állat és Növénykert 2011 Budapest, Pillangó Park Társasház 2011 Budapest, Családi ház 2011 Oroszlány, Családi ház 2011 Szeged, Családi ház 2011 Tiszaújváros, Családi házak 2010 Kecskemét, Mercedes Benz Gyár, Kábelpince 2010 Szentgotthárd, Opel Gyár 2009 Budapest, Mester u Gyógyszertár 2009 Budapest, Csörsz u Irodaház 2008 Budapest, Bécsi Corner Irodaház 2007 Eger, Borospince 2006 Budapest, Vörösmarty tér Irodaház 2006 Budapest, Családi ház 2005 Budapest, Családi ház 2005 Budapest, Széchenyi Általános Iskola 2005 Hódmezővásárhely, Tisztszálló Eger, Borospince 2001 Budapest, BKÁE, SÓHÁZ XYPEX TERMÉKISMERTETŐ

18 SZENNYVÍZTISZTÍTÓK /KOMMUNÁLIS/ ÉV MEGNEVEZÉS 2012 Debrecen, Szennyvíztisztító 2012 Zalaapáti, Szennyvíztelep 2008 Budapest, Csepel, Központi Szennyvíztisztító 2005 Csömör, Szennyvíztisztító telep 2005 Győr, Szennyvíztisztító 2004 Budapest, Dél-Pesti Szennyvíztelep 2002 Eger, Szennyvíztisztító telep TRANSZFORMÁTOR ALAPOK ÉS MEDENCÉK ÉV MEGNEVEZÉS 2012 Debrecen, Bodaszőlő 2012 Nádudvar, E.ON 2012 Százhalombatta, Dunamenti Erőmű Vecsés 2011 Károlyfalva 2011 Kincsesbánya 2011 Lőrinci Erőmű 2011 Polgár 2011 Szolnok 2010 Körmend 2010 Paksi Atomerőmű 2010 Kincsesbánya, E.ON alállomás 2010 Ikervár, Szélerőmű 2010 Hódmezővásárhely 2010 Bicske alállomás 2010 Kecskemét, Mercedes Benz Gyár 2010 Tiszaújváros, TVK 2010 Százhalombatta, Dunamenti Erőmű 2009 Budapest, Albertfalva alállomás 2009 Kisigmánd, Szélerőmű II.ütem 2009 MÁV Istvántelek Rendező PU 2009 Százhalombatta, Dunamenti Erőmű 2009 Tiszaújváros, TVK 2009 Zsana 2008 Budapest, Csepeli Erőmű 2008 Biatorbágy 2008 Felsőzsolca 2008 Kiskunfélegyháza 2008 Kisigmánd, Szélerőmű 2007 Detk 2007 Dunaújváros 2007 Göd 2007 Szabadegyháza 2007 Mosonmagyaróvár, Szélerőmű 2007 Sopronkövesd, Szélerőmű 2007 Szajol 2006 Dunavarsány 2006 Győr, Banai út 2006 Visonta XYPEX TERMÉKISMERTETŐ

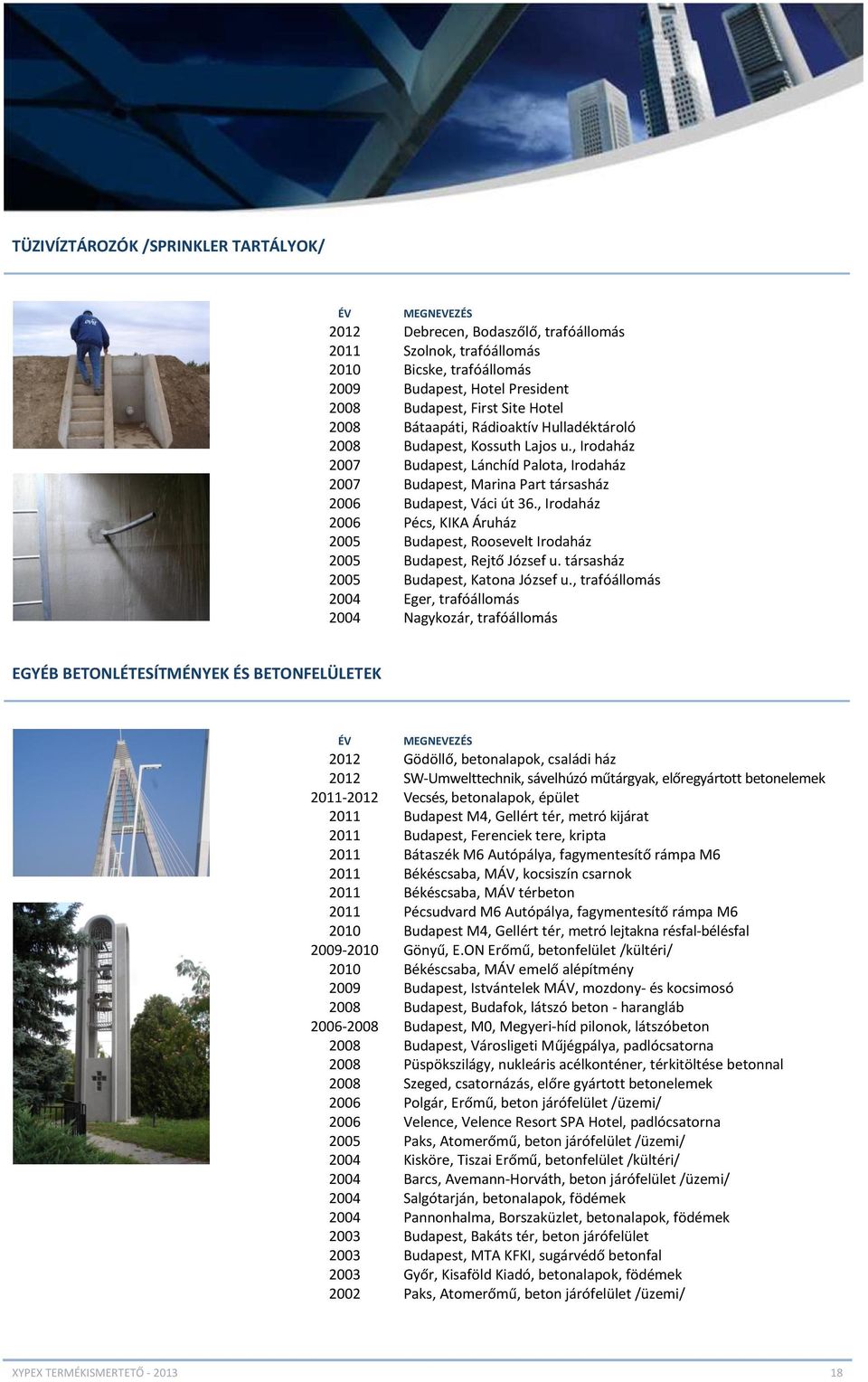

19 TÜZIVÍZTÁROZÓK /SPRINKLER TARTÁLYOK/ ÉV MEGNEVEZÉS 2012 Debrecen, Bodaszőlő, trafóállomás 2011 Szolnok, trafóállomás 2010 Bicske, trafóállomás 2009 Budapest, Hotel President 2008 Budapest, First Site Hotel 2008 Bátaapáti, Rádioaktív Hulladéktároló 2008 Budapest, Kossuth Lajos u., Irodaház 2007 Budapest, Lánchíd Palota, Irodaház 2007 Budapest, Marina Part társasház 2006 Budapest, Váci út 36., Irodaház 2006 Pécs, KIKA Áruház 2005 Budapest, Roosevelt Irodaház 2005 Budapest, Rejtő József u. társasház 2005 Budapest, Katona József u., trafóállomás 2004 Eger, trafóállomás 2004 Nagykozár, trafóállomás EGYÉB BETONLÉTESÍTMÉNYEK ÉS BETONFELÜLETEK ÉV MEGNEVEZÉS 2012 Gödöllő, betonalapok, családi ház 2012 SW-Umwelttechnik, sávelhúzó műtárgyak, előregyártott betonelemek Vecsés, betonalapok, épület 2011 Budapest M4, Gellért tér, metró kijárat 2011 Budapest, Ferenciek tere, kripta 2011 Bátaszék M6 Autópálya, fagymentesítő rámpa M Békéscsaba, MÁV, kocsiszín csarnok 2011 Békéscsaba, MÁV térbeton 2011 Pécsudvard M6 Autópálya, fagymentesítő rámpa M Budapest M4, Gellért tér, metró lejtakna résfal-bélésfal Gönyű, E.ON Erőmű, betonfelület /kültéri/ 2010 Békéscsaba, MÁV emelő alépítmény 2009 Budapest, Istvántelek MÁV, mozdony- és kocsimosó 2008 Budapest, Budafok, látszó beton - harangláb Budapest, M0, Megyeri-híd pilonok, látszóbeton 2008 Budapest, Városligeti Műjégpálya, padlócsatorna 2008 Püspökszilágy, nukleáris acélkonténer, térkitöltése betonnal 2008 Szeged, csatornázás, előre gyártott betonelemek 2006 Polgár, Erőmű, beton járófelület /üzemi/ 2006 Velence, Velence Resort SPA Hotel, padlócsatorna 2005 Paks, Atomerőmű, beton járófelület /üzemi/ 2004 Kisköre, Tiszai Erőmű, betonfelület /kültéri/ 2004 Barcs, Avemann-Horváth, beton járófelület /üzemi/ 2004 Salgótarján, betonalapok, födémek 2004 Pannonhalma, Borszaküzlet, betonalapok, födémek 2003 Budapest, Bakáts tér, beton járófelület 2003 Budapest, MTA KFKI, sugárvédő betonfal 2003 Győr, Kisaföld Kiadó, betonalapok, födémek 2002 Paks, Atomerőmű, beton járófelület /üzemi/ XYPEX TERMÉKISMERTETŐ

20 XYPEX ADMIX BETONADALÉKOK Három különböző módon kerülhet a Xypex kristályos technológia a betonba. Ezek közül az egyik a beton adalékolása. Xypex Admix C-sorozat, C-500, C-1000, C-2000 Xypex Admix betonadalék-anyagot a keverés során kell a betonhoz adni, így a kezdetektől fogva védi és vízzáróvá teszi a betont. Legnagyobb előnye, hogy igazán szerves részévé válik a beton mátrixnak. A Xypex Admix adalékanyaggal készített betonra további védőréteg (szekundervédelem) felvitele nem szükséges. A Xypex Admix betonadalék felhasználható olyan betonelemeknél, ahol a vízzáróságon túl, a nátriumszulfát-, az ammóniumszulfát-, a kénsavállóság, valamint az olvasztósózás-állóság biztosítása szükséges. Xypex Admix C-500 betonadalékot kifejezetten olyan betonhoz ajánljuk, ami az alábbi adalékanyagokat tartalmazza: például pernye és salak. Ennek a betonadaléknak a kötési időre minimális vagy semmilyen hatása nem lesz. Xypex Admix C-1000 betonadalékot a tipikus, portland cementben gazdag betonhoz ajánljuk, ahol normális egy enyhe /2-4 órás/ kötéskésleltetés. Xypex Admix C-2000 betonadalékot kifejezetten olyan projektekhez ajánljuk, ahol nagyon magas a környezeti hőmérséklet vagy a hosszú szállítási idő miatt hosszabb kötéskésleltetés szükséges. A Xypex betonadalékok a könnyebb használat érdekében fém vödrökben vagy vízben oldódó tasakokban kaphatók. Kérjük, hogy az Ön projektjének legjobban megfeleli Xypex Admix betonadalék kiválasztásával kapcsolatban konzultáljon munkatársainkkal. ANYAGSZÜKSÉGLET - KEVERÉSI, ADAGOLÁSI ARÁNYOK A Xypex Admix termékekből 1 m 3 betonhoz 1%-1,5% (ami kb. 3-4 kg/m 3 ) szükséges a keveréséhez felhasznált cement súlyára vetítve, attól függően, hogy milyen projekthez és milyen körülmények között kerül felhasználásra. BECSÜLT ANYAGSZÜKSÉGLETEK Megnevezés Normál Extrém Jellemzők Xypex Admix C-500 NF 1,0% (3 kg) 1,5% (4 kg) Salakot és/vagy hamut tartalmazó, gyenge betonhoz. Xypex Admix C-1000 NF 1,0% (3 kg) 1,5% (4-4,5 kg) Normál és portlandcementben gazdag betonhoz. Xypex Admix C-2000 NF 1,0% (3 kg) 1,5% (4 kg) Késleltetett a felhasználás esetén. Normál esetben elég az alacsonyabb adagolási aránnyal számolni, viszont az extrém vegyi hatásnak vagy nagy víznyomásnak kitett betonlétesítményeknél mindenképp a felső értékkel vagy ahhoz közeli aránnyal kalkuláljon. Hazánkban a leggyakrabban alkalmazott változat a Xypex Admix NF betonadalék, amiből 1 m 3 betonhoz a felhasznált cement súlyának 1%-1,5%-a szükséges, ami kb. 3-4,5 kg/m 3. Konzultáljon munkatársainkkal az Ön projektjének egyéni igényei és feltételei tekintetében, a megfelelő adagolási arány meghatározásához és további információkért a fokozott vegyi ellenállást és az optimális beton-kivitelezést illetően. XYPEX TERMÉKISMERTETŐ

21 ALKALMAZÁSI ELJÁRÁSOK A Xypex Admix adalékanyagot a keveréskor adagolja a betonhoz. Az adagolási eljárás eltérő lehet, a keverőmű működésétől és a felszerelések, berendezések típusától függően: 1. NEDVES KEVERÉS Keverjen össze Xypex Admix adalékanyagot vízzel az adagolási arányoknak megfelelően (1 kg porhoz kb. 1,5 liter víz), amíg egy híg, iszapszerű anyagot nem kap. Eközben a beton alapanyagait a keverőtelepen, vagy a szállítókeverő kocsiban keverje össze. A vízzel megkevert iszapszerű Xypex Admix adalékból az előírt mennyiséget öntse a keverőgépbe, vagy a szállító-keverő kocsiba. Együtt még legalább 5 percig szükséges keverni, meggyőződve arról, hogy a Xypex Admix teljesen feloldódott a betonban. 2. SZÁRAZ KEVERÉS Adja a Xypex Admix adalékanyagot a kavicshoz és homokhoz, majd keverje alaposan 2-3 percig, mielőtt hozzáadja a cementet és a vizet. Ezt követően a betont a szabvány eljárások szerint kell összekeverni. 3. XYPEX ADMIX C-1000 NF SB VÍZBEN OLDÓDÓ ZACSKÓS VÁLTOZAT KEVERÉSE A Xypex adalékolását a helyszínen is el lehet végezni, ebben segít a Xypex Admix C-1000 NF SB vízben oldódó csomagolású változata. Rendelt beton esetén a zacskókat egyszerűen egyesével dobja a mixer kocsi dobjába és keverje 7-10 percen át, mert az a nedvesség hatására néhány (7-10) perc alatt fel fog oldódni. A zacskó alapja kukoricakeményítő, amit az élelmiszeripar és a gyógyszergyárak is alkalmaznak a kapszuláknál. Fontos, hogy a Xypex Admix a betonnal homogén keveréket alkosson. Ezért soha ne adagolja a száraz Xypex Admix port közvetlenül a nedves betonhoz, mert csomósodást okozhat és emiatt az eloszlás nem lesz megfelelő. KÖTÉSI IDŐ ÉS SZILÁRDSÁG A beton kötési idejét befolyásolja az alkotóelemek vegyi és fizikai összetétele, a beton hőmérséklete és az időjárási körülmények. Rendes körülmények között az Admix egy normál kötési idejű betont eredményez, de 5-15%-kal nagyobb végszilárdságot és persze vízzáróságot érhet el vele, mint a sima betonnal. A Xypex Admix 1000 NF használata során 2-4 órás kötéskéslekedés történhet. Ennek mértéke függ a beton minőségétől és az Admix adagolási arányától. Ezért javasoljuk, hogy nagytömegű felhasználás előtt végezzen próbakeverést és alkalmassági vizsgálatot a beton kötési idejének és szilárdságának meghatározására a tervezett betonkeverék-összetétellel az adott projektkondícióknak megfelelően. A próbakeveréshez ingyenesen biztosítunk termékmintát. CSOMAGOLÁS, KISZERELÉS A leggyakrabban alkalmazott Xypex Admix C-1000 NF betonadalékot 20 kg-os kiszerelésben, füles fémvödörben forgalmazzuk. A betonadalékokból tudunk az 1-2 m 3 betonhoz szükséges (3, 4, 5, 6 kg-os) oldódó tasakos egységcsomagokat tartalmazó, kartondobozos kiszerelést is biztosítani (például: Xypex Admix C-1000 NF SB3, 24 kg-os kartondobozos kiszerelés, ami 8 db 3kg-os zacskót tartalmaz). A részletekért kérjük lépjen kapcsolatba munkatársainkkal. HŐMÉRSÉKLETI KORLÁTOK A Xypex Admix felhasználásakor a betonkeverék hőmérsékletének +4 o C felett kell lenni. EGYÉB HASZNOS INFORMÁCIÓ A betonba kevert adalék 20 o C hőmérsékleten 16 nap alatt kristályosodik ki a pórusokban. XYPEX TERMÉKISMERTETŐ

22 A XYPEX ADMIX BETONADLÉKKAL KÉSZÜLT BETON MINŐSÉGI KÖVETELMÉNYÉRTÉKEI SORSZÁM JELLEMZŐK MINŐSÉGI KÖVETELMÉNYÉRTÉKEK VIZSGÁLATI SZBAVÁNY VAGY 1. nyomószilárdság növekedése (%) 1-3-5% Xypex Admix C-100 adagolása mellett 0,5%-1,5%-2,5% Xypex Admix C-1000 NF MÓDSZER % MSZ 4715: vízzáróság MSZ 4719: fagyállóság 3%-os nátrium-kloridos oldatban /50 ciklus/ 4. vegyszerállóság - nátriumszulfát oldat - ammóniumszulfát oldat - kénsav 5% 5. húzó-tapadó szilárdság kész szerkezetben 28 napos korban (N/mm 2 ) * ha a tervezett beton legalább VZ2, legalább ** ha a tervezett beton legalább VZ4, legalább vz6* vz8** - tömegveszteség: max. 5% - szilárdságnövekedés: max. 25% tömegveszteség: max. 5% min. 1,5 MSZ :1972 MSZ :1987 gyakorlati (pl órás vagy 6 hónapos áztatás) ÚT M-12 XYPEX TERMÉKISMERTETŐ

23 XYPEX BEVONÓANYAGOK XYPEX CONCENTRATE Három különböző módon kerülhet a Xypex kristályos technológia a betonba. Ezek közül az egyik a Xypex bevonatok beton felületén történő alkalmazása. Xypex Concentrate A Xypex Concentrate a vegyileg legaktívabb termék a Xypex termékek közül. A Xypex Concentrate bevonatként alkalmazható a beton felszínére így védi és teszi vízzáróvá a betont magas hidrosztatikai nyomás esetén is. Legnagyobb előnye, hogy annak ellenére, hogy bevonatként kerül a beton felszínére, mégis szerves részévé válik a beton mátrixnak. A Xypex Concentrate bevonattal kezelt betonra további védőréteg (szekundervédelem) felvitele nem szükséges. A Xypex Concentrate alkalmazható 1 rétegű bevonatként, 2 réteg esetén az első rétegként (például olajállóság esetén, ahol a második réteg Xypex Modified), vagy 2 réteg esetén mindkét rétegként, vízszintes és függőleges betonfelületen, talajszint alatt és felett, pozitív és negatív oldalon egyaránt. Alkalmazható úgy is, mint dry pac javítóanyag az anyagfolytonossági hibák kiküszöbölésére, fészkek, hajszálrepedések, kisebb statikus repedések, hibás betonkapcsolatok, szerkezetek illesztésénél meglévő rések szigetelésére és kijavítására 0,4 mm-es repedésig, illetve tapadóhídként a javításoknál és a munkahézagoknál. A Xypex Concentrate nem alkalmazható mozgó tágulási hézagok tömítésére. Nagyobb repedések és vízbetörések esetén a Xypex Patch n Plug, a mozgó tágulási hézagoknál viszont a Xypex FCM termékek használata javasolt. ANYAGSZÜKSÉGLET BECSÜLT ANYAGSZÜKSÉGLETEK Megnevezés Xypex Concentrate Xypex Modified Egyrétegű alkalmazás esetén kg/m 2 0,80 0,80 Kétrétegű alkalmazás esetén az első réteg kg/m 2 0,65-0,80 - Kétrétegű alkalmazás esetén a második réteg kg/m 2 0,65-0,80 0,65-0,80 ALKALMAZÁSI ELJÁRÁSOK 1. FELÜLET ELŐKÉSZÍTÉS A kezelendő betonlétesítmény lehet friss és öreg is. Amennyiben friss a beton, legalább 2 napos legyen. A kezelendő beton felülete legyen tiszta és mindenféle kosztól, festéktől, hártyától, bevonatoktól vagy egyéb idegen anyagoktól mentes. A felületnek nyitott kapilláris-rendszerrel kell rendelkeznie, mert ez biztosítja a beszívódást a Xypex számára. Ha a felület túl sima (pl.: ahol fémzsalut használtak), vagy ha a felületen felesleges olaj vagy egyéb idegen anyag van, akkor a betont könnyű homokszórással, nagy nyomású vízsugárral vagy savazással (HCL, amit 5 percen belül le kell mosni) meg kell tisztítani, érdesíteni, kellősíteni. ALKALMAZÁSI ELJÁRÁSOK 2. SZERKEZETI JAVÍTÁSOK Vésse ki a repedéseket, hibás szerkezeti illesztéseket és egyéb szerkezeti hibákat 3-4 cm mélyen és 2-3 cm szélességben. Kefével vigyen fel rá egy réteg Xypex Concentrate bevonatot és hagyja száradni 10 percig. Ezt követően töltse fel a rést Xypex Concentrate dry pac javítóanyaggal, szorosan tömítve az üregben. A bevonat keverési aránya 3 rész Xypex Concentrate por 1 rész víz, így egy híg, iszapszerű masszát kap. A dry pac javítóanyag keverési aránya 6 rész Xypex Concentrate por 1 rész víz, így szárazabb, tömörebb állagú habarcs lesz. XYPEX TERMÉKISMERTETŐ

24 ALKALMAZÁSI ELJÁRÁSOK 2. SZERKEZETI JAVÍTÁSOK /FOLYTATÁS/ Megjegyzés 1. Közvetlen vízbetörés vagy vízszivárgás esetében, vagy ott, ahol a szivárgás következtében fölösleges nedvesség van, használjon Xypex Patch n Plug tömítőanyagot, ezután Xypex Concentrate dry pac javítóanyagot, majd egy réteg kefével felvitt Xypex Concentrate bevonatot. 2. Táguló illeszkedéseknél vagy krónikusan mozgó repedéseknél rugalmas tömítőanyagokat kell használni (például Xypex FCM). ALKALMAZÁSI ELJÁRÁSOK 3. A BETON NEDVESÍTÉSE A Xypex Concentrate használatához vízzel átitatott, nedves betonfelületre van szükség. Ezért a beton felületét a felhasználást megelőzően alaposan át kell itatni tiszta vízzel, ezzel elősegítjük a helyes utókezelést és biztosítjuk a kristályos szerkezet kialakulását és növekedését a beton pórusainak mélyében. A Xypex használata előtt a felesleges vizet távolítsa el a felületről. Ha a betonfelület kiszárad, alkalmazás előtt nedvesítse újra. ALKALMAZÁSI ELJÁRÁSOK 4. KEVERÉSI ARÁNYOK EGY RÉTEGHEZ Keverje össze a Xypex Concentrate port tiszta vízzel krémszerű állagra, a következő térfogatarányos adagolás szerint: Kefével történő felhordáshoz 0,65 0,8 kg/m 2 5:2 keverési arány 5 rész Xypex Concentrate por 2 rész víz 1 kg/m 2 3:1 keverési arány 3 rész Xypex Concentrate por 1 rész víz Szórópisztolyos felhordáshoz 0,65 0,8 kg/m 2 5:3 keverési arány 5 rész Xypex Concentrate por 3 rész víz Javítóanyag dry pac 6:1 keverési arány 6 rész Xypex Concentrate por 1 rész víz A keverési arányokat befolyásolja a kezelendő felület minősége és a felhordás módja. A keverés során mindig a kimért Xypex porhoz adagolja a vizet. Ne keverjen be több Xypex anyagot, mint amennyit 20 percen belül fel tud használni. Ha a bekevert anyag sűrűsödik, ne adjon hozzá vizet, hanem keverje át újra. Védje kezeit gumikesztyűvel. ALKALMAZÁSI ELJÁRÁSOK 5. A XYPEX FELHASZNÁLÁSA Hordja fel a bekevert Xypex Concentrate bevonóanyagot félsűrű nejlon sörtés kefével, tolóseprűvel (nagy vízszintes felületek esetében) vagy speciális szóró-berendezéssel. Vízszintes felületre történő felhasználásnál az egyenletes terítést sűrű, kemény kefével végezze úgy, hogy a felületi egyenetlenségeket előbb egyenlítse ki. A Xypex bevonat egyenletes, 1,25 mm vastagságú legyen rétegenként. Amikor második réteg alkalmazása is szükséges, (Xypex Concentrate vagy Modified) ezt a réteget az első réteg megszilárdulása után, de még zöld állapotában kell felhordani. Ez azt jelenti, hogy 1-2 órán belül már elkezdheti, de 48 órán belül mindenképp kezdje meg a második réteg felvitelét. A száradás miatt egy könnyű előnedvesítés szükséges lehet a rétegek között. A Xypex kezelést nem lehet esős időjárási viszonyok között alkalmazni, továbbá akkor sem, ha a környezeti hőmérséklet 4 o C alatt van. XYPEX TERMÉKISMERTETŐ

25 ALKALMAZÁSI ELJÁRÁSOK 6. UTÓKEZELÉS Az utókezelést minél hamarabb meg kell kezdeni, amint a Xypex már annyira megkötött, hogy egy könnyű vízpermet nem károsítja. A Xypex utókezeléséhez tiszta vizet használjon ködszerű permetezéssel. Normális körülmények között, elegendő 2-3 napon keresztül, naponta háromszor permetezni a kezelt felületet. Forró vagy száraz időjárás esetén gyakrabban permetezzen, hogy megelőzze a bevonat idő előtti kiszáradását. Az utókezelés időtartalma alatt a bevonatot a kezeléstől számított minimum 48 óráig védeni kell a csapadéktól, a fagytól, a széltől, a pangó víztől és a 2 o C alatti hőmérséklettől. Ha műanyag fóliát használnak védőrétegként, akkor azt meg kell emelni, hogy a Xypex bevonat lélegezni tudjon. A nedves utókezelés helyett használható Xypex Gamma Cure kipárolgásgátló is, de erről konzultáljon munkatársainkkal. Megjegyzés 1. A folyadékok tárolására alkalmas betonlétesítmények (pl.: úszómedencék, víztározók, vízaknák, tartályok, stb.), a három napos utókezelést követően még 12 napot várjon az építmény folyadékkal történő feltöltésével. 2. Amennyiben nincs alkalma utókezelést végezni, a 2-3 napos nedvesítés helyett, használjon a Xypex bevonat felületén Xypex Gamma Cure kipárolgásgátlót. A kipárolgásgátló gyorsítja a kristályosodást, növeli a portlandcement hidrolízisét azzal, hogy egyfajta finom szilikagélt alakít ki, ami képes felszívni és megtartani a kristályosodáshoz szükséges nedvességet. CSOMAGOLÁS, KISZERELÉS A Xypex Concentrate bevonóanyagot 25 kg-os kiszerelésben, füles fémvödörben forgalmazzuk. Ez az egységcsomag nem bontható meg. Egy raklapra 33 fémvödör kerül csomagolásra, nettó súly 825 kg (bruttó 898 kg). HŐMÉRSÉKLETI KORLÁTOK A Xypex Concentrate felhasználásakor a környezet hőmérsékletének 4 o C felett kell lennie. Alacsonyabb hőmérséklet esetén a terület állandó fűtése és a Xypex por keveréshez meleg víz használata szükséges a kívánt eredmény elérése érdekében. A XYPEX CONCENTRATE BEVONÓANYAGGAL KEZELT BETON MINŐSÉGI KÖVETELÉMNYÉRTÉKEI SORSZÁM JELLEMZŐK MINŐSÉGI KÖVETELMÉNYÉRTÉKEK VIZSGÁLATI SZBAVÁNY VAGY MÓDSZER 1. pozitív oldali vízzáróság (1) (bar) 12 bar MSZ : negatív oldali vízzáróság (1) (bar) 4 bar víznyomás mellett 4 óráig nem következhet be vízbehatolás MSZ : tapadószilárdság (MPa) (csempéhez, festékhez) max. 0,5MPa MSZ : vegyszerállóság - tartósan ellenáll - szakaszosan ellenáll vegyszerállóság - ph3-ph11 vegyi közegnek - ph2-ph12 vegyi közegnek gyakorlati (pl órás vagy 6 hónapos áztatás) 5. nyomószilárdság javulás a kezeletlen betonhoz képest max. 11% MSZ :1987 (1) min. 14N/mm2 szilárdságú betonfelületre impregnált 2 rétegű Xypex Concentrate, vagy 1 réteg Xypex Concentrate és 1 réteg Xypex Modified esetén. XYPEX TERMÉKISMERTETŐ

26 XYPEX BEVONÓANYAGOK XYPEX MODIFIED Három különböző módon kerülhet a Xypex kristályos technológia a betonba. Ezek közül az egyik a Xypex bevonatok beton felületén történő alkalmazása. Xypex Modified A Xypex Modified bevonatként alkalmazható a beton felszínére így védi és teszi vízzáróvá a betont magas hidrosztatikai nyomás esetén is. Legnagyobb előnye, hogy annak ellenére, hogy bevonatként kerül a beton felszínére, mégis szerves részévé válik a beton mátrixnak. A Xypex Modified bevonattal kezelt betonra további védőréteg (szekundervédelem) felvitele nem szükséges. A Xypex Modified alkalmazható önmagában 1 rétegű bevonatként a beton alapzatok külső felületén (a pozitív oldalon), talajpára elleni szigetelésre a kátrány emulzió alternatívájaként. A Xypex Modified alkalmazható még 2 rétegű alkalmazás esetén második rétegként (például a vízzáróság fokozására, vagy olajállóság esetén), mert kémiailag megerősíti a Xypex Concentrate hatását és keményebb, folyadéktaszítóbb felületet eredményez. A Xypex termékcsalád másik bevonata a Xypex Concentrate, ami a vegyileg legaktívabb termék a Xypex termékek közül. A Xypex Concentrate a vegyi reakciót (kristályok növekedését) tekintve jobb, míg a Xypex Modified jobban megmunkálható, használata előnyösebb, ha keményebb felületre van szükség. ANYAGSZÜKSÉGLET BECSÜLT ANYAGSZÜKSÉGLETEK Megnevezés Xypex Concentrate Xypex Modified Egyrétegű alkalmazás esetén kg/m 2 0,80 0,80 Kétrétegű alkalmazás esetén kg/m 2 0,65-0,80 0,65-0,80 ALKALMAZÁSI ELJÁRÁSOK 1. FELÜLET ELŐKÉSZÍTÉS A kezelendő betonlétesítmény lehet friss és öreg is. Amennyiben friss a beton, az legalább 2 napos legyen. A kezelendő beton felülete legyen tiszta és mindenféle kosztól, festéktől, hártyától, bevonatoktól vagy egyéb idegen anyagoktól mentes. A felületnek nyitott kapilláris-rendszerrel kell rendelkeznie, mert ez biztosítja a beszívódást a Xypex számára. Ha a felület túl sima (pl.: ahol fémzsalut használtak), vagy ha a felületen felesleges olaj vagy egyéb idegen anyag van, akkor a betont könnyű homokszórással, vagy savazással (HCL, amit 5 percen belül le kell mosni) meg kell tisztítani, érdesíteni, kellősíteni. ALKALMAZÁSI ELJÁRÁSOK 2. SZERKEZETI JAVÍTÁSOK Vésse ki a repedéseket, hibás szerkezeti illesztéseket és egyéb szerkezeti hibákat 3-4 cm mélyen és 2-3 cm szélességben. Kefével vigyen fel rá egy réteg Xypex Concentrate bevonatot és hagyja száradni 10 percig. Ezt követően töltse fel a rést Xypex Concentrate dry pac javítóanyaggal, szorosan tömítve, préselve. A bevonat keverési aránya 3 rész Xypex Concentrate por 1 rész víz, így egy híg, iszapszerű masszát kap. A dry pac javítóanyag keverési aránya 6 rész Xypex Concentrate 1 rész víz, így szárazabb, tömörebb állagú habarcs lesz. XYPEX TERMÉKISMERTETŐ
