1 GSM-ALARM 5 modul HASZNÁLATI ÚTMUTATÓ Siemens C35, M35, C45, ME45, MT50, M50, S45i telefonokhoz Modul v5.0

2 Tartalomjegyzék 1. Műszaki információ 2. A készülék funkcióinak rövid leírása 3. A mobiltelefon előkészítése 4. A modul beszerelése 4.1. Az érzékelők bekötése 4.2. Az élesítő / kikapcsoló áramkör bekötése bekötési mód (mindig aktív) bekötési mód (kapcsolóval vagy relével vezérelt) bekötési mód (kétféle rövidzár impulzussal vezérelt) bekötési mód (egyféle rövidzár impulzussal vezérelt) 4.3. Áramszünet jelző relé bekötése 4.4. A kimenetek bekötése 4.5. A mobiltelefon csatlakoztatása 4.6. A tápfeszültség bekötése 5. A modul világító LED jelzéseinek jelentése 6. A telefonban tárolt adatok áttöltése a modulba 7. A modul programozása 7.1. A riasztáskor hívandó telefonszámok beállítása 7.2. Automatikus megfigyelőközpont telefonszámainak beállítása 7.3. Ügyfélazonosító megadása figyelőközpontba történő bejelzéshez 7.4. A riasztás módjának megválasztása bemenetenként 7.5. A riasztáskor küldendő SMS üzenetek szövegének megadása 7.6. Nyugtázás (jelszóval) 7.7. A jelszó megváltoztatása 7.8. Az élesítés / kikapcsolás módjának kiválasztása 7.9. Belépő zónák kijelölése, belépési és kilépési időzítések megadása Mindig aktív (24 órás) zónák kijelölése Csendes zónák kijelölése A zónák érzékenységének (minimális impulzus hossz) megadása A riasztási folyamat maximális idejének beállítása Hangjelzés élesítéskor / kikapcsoláskor és ki / beléptetéskor Rendszeres tesztjelentés küldése Contact-ID eseménykódok megváltoztatása A kimenetek vezérlése Hívószámfigyelés bejövő híváskor, jogosultságok beállítása Telefonon keresztül elérhető funkciók 8. A riasztás folyamata 9. A riasztási folyamat leállítása 10. Összefoglaló táblázat a paraméterekről 1

3 1. Műszaki információ Tápfeszültség: Maximális áramfelvétel: Működési hőmérséklet: Méret: Tartozék: 12V DC (11-14V DC) 600mA 0-60 C 110x75mm Kommunikációs kábel a mobiltelefonhoz Bemenetek 6db ellenállással lezárandó zóna bemenet 1db kontaktus (rövidzár) bemenet az áramszünet jelző relé jelének fogadására 1db ellenállással lezárandó bemenet a modul ki / be kapcsolásához Kimenetek 3db tranzisztor vezérelt 12V-os kimenet. Terhelhetősége: 12V / 1A A kimenetek többféleképpen programozhatóak és telefonról táv-vezérelhetőek. 1db 9 tűs csatlakozóaljzat a mobiltelefon csatlakoztatásához FONTOS! Ezt a csatlakozóaljzatot ne kösse közvetlenül számítógéphez, vagy bármilyen más eszközhöz, mert az tönkreteheti a modult vagy a másik eszköz portját! Számítógéphez használjon eredeti illesztőkábelt! Ugyanígy a modul és a telefon közötti összekötő kábelt se használja más célra, mert azzal pl. a mobiltelefont a PC-hez csatlakoztatva tönkreteheti a mobiltelefont! GSM átviteli eszköz A működéshez szükséges egy megfelelő típusú mobiltelefon. A modulhoz használható telefon típusa a készülék dobozán, a dokumentáció első oldalán és a vezérlőegység tetején van feltüntetve. Minden modulhoz csak a gyártó által megadott készüléktípusok csatlakoztathatóak. Az összekapcsolt rendszerben a telefon minden igényét (akkumulátor töltése, kommunikáció) a modul látja el. Használt telefon vásárlása estén ajánlott az akkumulátor cseréje. Minden új akkumulátorral működő készüléket a gyártó előírása szerint formázni kell. Programozhatóság A GSM alarm5 modul felprogramozása háromféle módon is megtehető: - speciális kábel segítségével a modult a PC soros portjához csatlakoztatva egy letölthető ingyenes program segítségével, - távolról, a PC-hez csatlakoztatott mobiltelefonról (mint modemről), felhívva a modult ugyanazzal a programmal, mint az előző esetben, - a modulhoz csatlakoztatott telefon SIM kártyájára előre megírt adatok (telefonszámok, SMS üzenetek) áttöltésével 2

4 2. A készülék funkcióinak rövid leírása A GSM-ALARM modul önálló riasztóként vagy riasztórendszerek kiegészítő elemeként alkalmazható. A készülék a mobiltelefonos hálózaton keresztül képes a riasztás továbbítására. A modul rendelkezik 6 zóna bemenettel. Ezekre a bemenetekre köthetők az érzékelők, melyek a betörés, tűz, stb. eseményeket észlelik. Az érzékelők ellenállás változással jelzik az esemény bekövetkeztét a modul számára. A bemenet hatására a modul elindítja a riasztást és a hozzá csatlakoztatott mobiltelefon segítségével felhívja az előre megadott telefonszámokat és szirénázó hanggal jelzi a telefonon keresztül, hogy riasztás történt, illetve SMS üzeneteket küld, előre megadható szövegtartalommal. Ezenkívül jelzést tud küldeni a megfigyelőközpontba CONTACT-ID formátumban. A modulon található három darab 12V-os kimenet, melyek külső áramkörök kibekapcsolására alkalmasak. Ez lehet pl. egy külső sziréna, vészvillogó stb. melyet a modul riasztáskor bekapcsol, vagy piezo hangjelző a kiléptetés / beléptetés jelzéséhez. De használható a riasztástól teljesen független eszköz távolról, telefonon keresztüli vezérlésére is, például egy hétvégi ház elektoromos fűtésének, vagy a telek öntözőrendszerének ki-be kapcsolására. A modul sokoldalúan beállítható. Az ehhez szükséges paraméterek (telefonszámok, időzítések, funkció-válsztások, stb) a telefonkészüléken állíthatók be speciális nevekhez tartozó telefonszámokként, illetve előre megírt SMS üzenetek formájában. Az így előkészített információkat, a későbbiekben leírt módon át kell tölteni a modul saját memóriájába. A modul jelenlegi változatát már lehet közvetlenül PC-ről (egy speciális kábel segítségével) programozni, vagy távolról, PC-hez csatlakoztatott mobiltelefon (mint modem) segítségével is. A pontos részleteket az alábbiakban láthatják. 3. A mobiltelefon előkészítése Mielőtt hozzáfogna a készülék üzembe helyezéséhez végezze el az alábbiakat: - Fontos! A mobiltelefon új akkumulátorát formázza a telefon gyártója által leírt módon! - Tiltsa le a mobiltelefon menüjében a PIN kód kérését, hogy bekapcsoláskor ne kérjen kódot a telefon! - Ellenőrizze, hogy az üzenetközpont száma helyesen van-e megadva a telefonban! (azaz SMS üzenet küldhető róla) - Törölje az összes felesleges SMS üzenetet a telefonból! - Célszerű levenni a telefonon a csengetés hangerejét, így ha a modult felhívja például a kimenetek vezérléséhez, akkor nem lesz hallható, hogy csörög a beépített telefon. 3

5 4. A modul beszerelése 4.1. Az érzékelők bekötése Az érzékelőket az IN1, IN2,, IN6 bemenetekre kösse a mellékelt 1 kohmos ellenállásokkal az alábbi rajz szerint. Vezeték az érzékelőhöz Riasztáskor bont az érzékelő A fenti bekötésnek megfelelően a bemenetnek az alábbi állapotai lehetnek: - 1 kohm = nyugalmi helyzet - 2 kohm = riasztás - szakadás = szabotázs - rövidzár = szabotázs A nem használt zónákat kösse 1kOhm ellenállással a földelésre, hogy nyugalmi helyzetben legyenek Az élesítő / kikapcsoló áramkör bekötése Az élesítésre / kikapcsolásra a B csatlakozópont szolgál és négyféle módon lehet bekötni bekötési mód (mindig aktív) Ha a modult úgy használja, hogy nincs szükség élesítésre és kikapcsolásra, akkor a B bemenetet szabadon maradhat és a beállításnál az #ONOFF paraméternek 0 értéket kell adni. Ekkor a riasztó mindíg aktív állapotban lesz. Ennél a módnál a szabadon hagyott B bemenetet nem fog szabotázs eseményt jelenti bekötési mód (kapcsolóval vagy relével vezérelt) Az élesítés és kikapcsolás megoldható kapcsolóval, vagy ennek megfelelő relével, például egy kódkapcsoló relé kimenetével az alábbi rajz szerint. (A beállításoknál az #ONOFF paraméternek 1 értéket kell adni.) Vezeték a kódkapcsolóhoz Zárt kapcsoló (1 kohm) = élesített állapot Nyitott kapcsoló (2 kohm) = kikapcsolt állapot Szakadás vagy rövidzár a B bemeneten = szabotázs 4

6 bekötési mód (kétféle rövidzár impulzussal vezérelt) Szükség lehet olyan bekötési módra, ahol az élesítést egy rövidzár impulzus, a kikapcsolást pedig egy másik független kontaktuson érkező rövidzár impulzus végzi. Ilyen például egy ugrókódos távvezérlő modul vevő része, ahol az élesítő nyomógomb hatására rövid időre meghúz egy relé, és a kikapcsoló nyomógomb hatására pedig egy másik relé. Ilyen esetben az alábbi ábra szerint kösse be a B bemenetet. (A beállításoknál az #ONOFF paraméternek 2 értéket kell adni.) kikapcsolás élesítés folyamatos 2 kohm = alaphelyzet rövidzár impulzus = élesítés 1 kohm impulzus = kikapcsolás szakadás = szabotázs bekötési mód (egyféle rövidzár impulzussal vezérelt) A harmadik bekötési módnál ugyanazzal a rövidzár impulzussal élesítjük és kapcsoljuk ki a riasztót, azaz egyik impulzusra élesít, a másikra kikapcsol. (A beállításoknál az #ONOFF paraméternek 3 értéket kell adni.) folyamatos 2 kohm = alaphelyzet 1 kohm impulzus = élesítés / kikapcsolás rövidzár vagy szakadás = szabotázs 5

7 4.3. Áramszünet jelző relé bekötése Lehetőség van a 220V-os hálózat figyelésére és az áramszünet illetve visszaállás jelzésére. Ehhez szükség van egy 220V-os relére, melynek kimenő kontaktusát az alábbi módon kösse az A csatlakozó pontra. 220V AC 220V-os relé Rövidzár = 220V rendben Szakadás = áramszünet Az áramszünet jelzése 2 perc késleltetéssel működik, azaz ennél rövidebb áramkimaradásra a modul nem jelez, illetve a visszaállás jelzéshez is 2 percig folyamatosan meg kell lennie a 220V-nak A kimenetek bekötése A három kimenetre (OUT1,..,OUT3) 12V-os eszközöket köthet (sziréna, piezo, relé stb.) Ügyeljen a kimenetenkénti maximális 1A terhelhetőségre. A kimenetek bekapcsolt állapotát az ott található piros LED-ek jelzik. A kimenetek rövidzár védettek. Ha a kimenet bekapcsolt állapotában rövidzárat érzékel, akkor lekapcsolja a kimenő 12V feszültséget és a hozzá tartozó piros LED villogása jelzi a rövidzár állapotot A mobiltelefon csatlakoztatása A mobiltelefont a mellékelt speciális kábellel csatlakoztassa a modulhoz. A csatlakozó illetve az aljzat típusa ugyanolyan mint a számítógépek soros csatlakozója, de sem a bekötése sem a feszültségszintje nem azonos azzal, ezért ne próbálja azt közvetlenül számítógéppel összekötni, mert az a készülékek meghibásodásához vezethet A tápfeszültség bekötése A modul 12 Volt egyenfeszültséget igényel, a +12V feliratú sorkapocsra, ügyelve a helyes polaritásra. A maximális feszültség 14V, ezt ne lépje túl. 6

8 5. A modul világító LED jelzéseinek jelentése A modul közepén három LED található egy piros, egy zöld és egy sárga, ezek információt adnak arról, hogy éppen mit csinál a modul. A legfontosabb jelzések a következők: - Ha a zöld LED lassan (kb 1 másodperces ütemben) villog, akkor a modul üzemkész állapotban van, folyamatosan kapcsolatot tart a telefonnal. - Ha a zöld LED gyorsan villog, akkor a modulnak nem sikerült tartania a kapcsolatot a telefonnal (pl. nincs a telefon csatlakoztatva). De ez történik bekapcsolásnál is pár másodpercig, míg a modul fel nem veszi a kapcsolatot a telefonnal. Amennyiben ez az állapot nem szűnik meg néhány másodperc alatt, akkor ellenőrizze a csatlakozást. - Ha a piros és sárga LED felváltva villog, akkor a modul memóriája hibás adatokat tartalmaz, azaz nem sikerült a legutóbbi áttöltés (pl. áttöltés közben megszakadt a kapcsolat a modul és a telefon között) Ekkor újra töltse át a telefon tartalmát a modulba (ld. később). - Ha a piros és sárga LED egyszerre gyorsan villog, akkor folyamatban van az adatok letöltése a telefonból a modulba. - Ha a piros LED villog de a sárga nem, akkor éppen riasztás van folyamatban. - A sárga LED folyamatos világítása jelzi, ha a riasztó élesített állapotban van. A modul kimeneteinél levő LED-ek jelzései a A kimenetek bekötése c. részben találhatóak. 6. A telefonban tárolt adatok áttöltése a modulba Amennyiben a a modul felprogramozása nem PC segítségével, hanem a hozzákapcsolt mobiltelefonon történik, úgy a következőképpen járjon el: A működéshez szükséges adatokat (telefonszámok, időzítések stb.) a hozzákapcsolt mobil telefonkészülékben lévő SIM kártyára rögzítse, úgy hogy a telefonkönyv NÉV bejegyzéséhez az utasítás kódját (pl. #TEL1), a TELEFONSZÁM-hoz pedig a kívánt paramétert (pl ) írja be. Fontos, hogy az adatokat a SIM kártyára kell rögzíteni és nem a telefon belső memóriájára! Ha SMS üzenet szövegeket is be szeretne állítani, azokat kimenő üzenetként kell a SIM kártyára eltárolni. Ezeket az információkat változtatás esetén át kell tölteni a modulba, hogy az új beállítások aktualizálódjanak. Ehhez szükséges, hogy a modul üzemkész állapotban legyen és ne legyen éppen riasztási folyamatban, azaz a zöld LED lassan villogjon, a piros és sárga LED ne villogjon. Ekkor a processzor melletti nyomógombot kb. 5 másodpercig nyomva tartva (míg a sárga és piros LED gyors villogásba nem kezd) elindul az áttöltési folyamat. Ez a folyamat kb. egy percig tart, mindaddig míg a piros és sárga LED gyorsan villogása meg nem szűnik. Ekkor a SIM kártyán tárolt, a modul számára szóló információkat a modul a saját memóriájába elmentette és ettől kezdve ezek lesznek az új beállítások. Ha a későbbiekben módosít a telefonban a paraméter beállításokon, akkor újabb letöltés szükséges az új adatok aktualizálásához. 7

9 7. A modul programozása 7.1. A riasztáskor hívandó telefonszámok beállítása A készülék maximum négy telefonszámot tud tárolni, melyekre SMS-t küld, illetve felhívja azokat. Ehhez a mobiltelefonba írja be a kívánt telefonszámot és adja neki a #TEL1 nevet. További telefonszámokat is megadhat a #TEL2, #TEL3, #TEL4 nevekkel. A megadott telefonszám maximum 14 számjegyből állhat, ebből az első lehet a + karakter, nemzetközi formátum megadása esetén. Nem szükséges mind a négy számot megadni csak amennyit hívni szeretne riasztáskor. ( Ha pl. csak két számot kell hívni akkor a telefonkönyvben csak a #TEL1 és #TEL2 nevek szerepeljenek a fentiek közül.) (A #TEL1, #TEL2,.. nevek után írhatunk egy X jelet, mellyel jelezzük, hogy az adott számról, riasztás esetén nyugtázást kérjen a modul. Részletesebben lásd később.) A beállított telefonszámokat, nem elég csak a telefonkészülékben beállítani, hanem a korábban leírt módon át is kell tölteni a modulba, hogy aktívvá váljanak, de ezt elegendő egyszer, az összes szükséges paraméter megadása után megtenni. #TEL1 vagy #TEL1X Max.14 számjegy, melyből az első lehet + jel a nemzetközi formához #TEL2 vagy #TEL2X Max.14 számjegy, melyből az első lehet + jel a nemzetközi formához #TEL3 vagy #TEL3X max.14 számjegy, melyből az első lehet + jel a nemzetközi formához #TEL4 vagy #TEL4X max.14 számjegy, melyből az első lehet + jel a nemzetközi formához 7.2. Automatikus megfigyelőközpont telefonszámainak beállítása Riasztáskor nem csak egyes személyek értesítésére van lehetőség, hanem az automata megfigyelőközpontba is küldhet a modul jelzést CONTACT-ID formátumban Két figyelőközpont számot adhat meg a #CENT1 és #CENT2 nevek alatt. A modul riasztáskor először az 1-es számút próbálja meg értesíteni, amennyiben ez nem sikerül úgy a 2-es számút is megkísérli. Ezt mindaddig teszi, míg egyiket a kettő közül értesítenie nem sikerül. Ha csak egy megfigyelőközpont szám áll rendelkezésre, elegendő azt csak a #CENT1 néven megadni. Ezt a két számot az előbbiekhez hasonlóan tároljuk le a telefon SIM kártyájára. #CENT1 max.14 számjegy, melyből az első lehet + jel a nemzetközi formához #CENT2 max.14 számjegy, melyből az első lehet + jel a nemzetközi formához 7.3. Ügyfélazonosító megadása figyelőközpontba történő bejelzéshez A figyelőközpontba történő bejelzéshez szükség van egy négyjegyű ügyfél-azonosítóra, ezt a #CTID név alatt tároljuk el a telefonba. Az ügyfélazonosítóban szerepelhetnek betűk (hexa számjegyek) is. (A-F) Ezeket a # jel és a számjegyek segítségével adhatjuk meg a következők szerint: #0 jelentése A, #1 jelentése B, #2 = C, #3 = D, #4 = E, #5 = F, (Például a 3BF9 azonosítót a 3#1#59 sorozattal adhatjuk meg.) #CTID Ügyfélazonosító 4 hexa számjegy, (0..9, #0, #1, #2, #3, #4, #5) 8

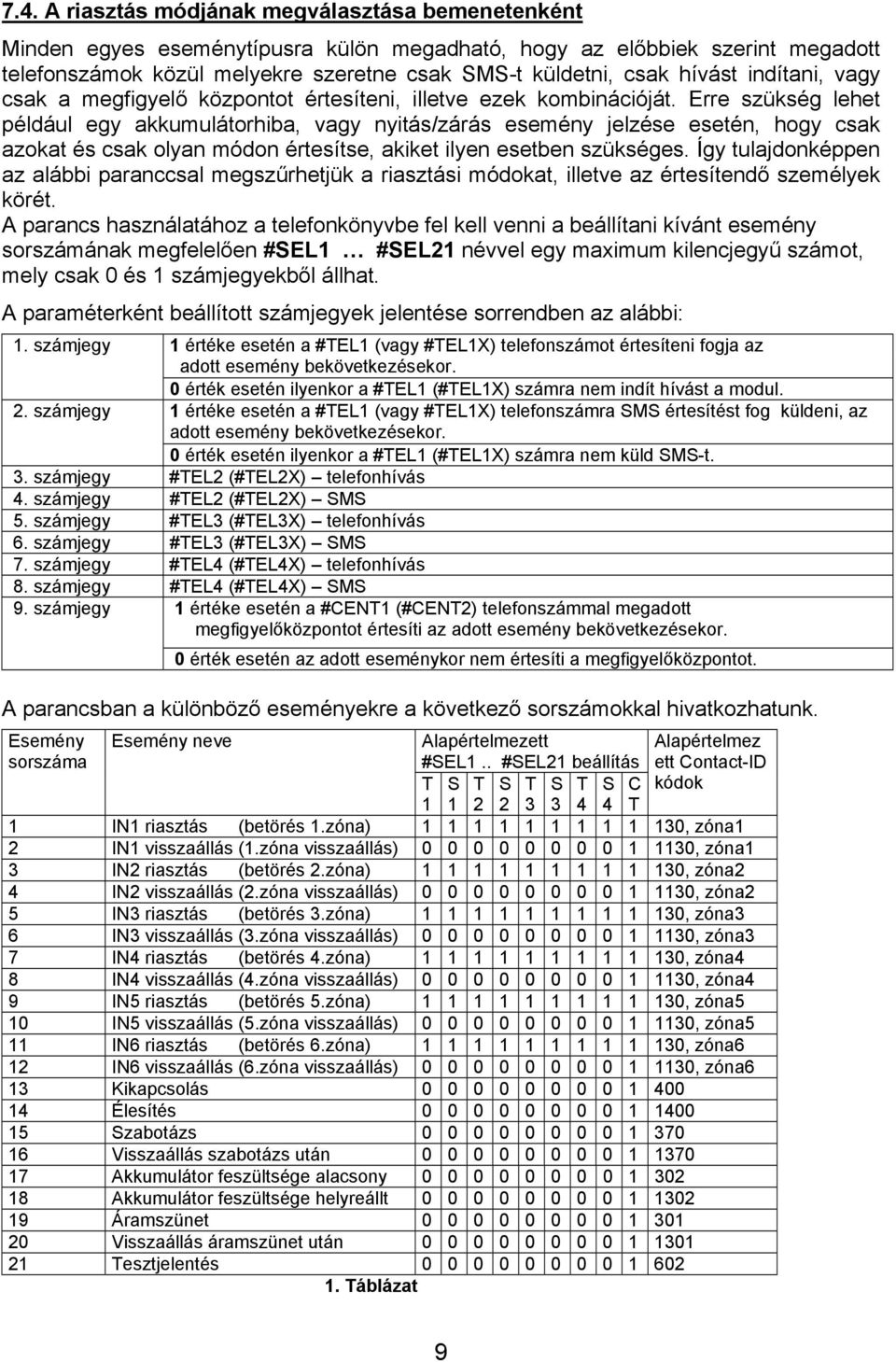

10 7.4. A riasztás módjának megválasztása bemenetenként Minden egyes eseménytípusra külön megadható, hogy az előbbiek szerint megadott telefonszámok közül melyekre szeretne csak SMS-t küldetni, csak hívást indítani, vagy csak a megfigyelő központot értesíteni, illetve ezek kombinációját. Erre szükség lehet például egy akkumulátorhiba, vagy nyitás/zárás esemény jelzése esetén, hogy csak azokat és csak olyan módon értesítse, akiket ilyen esetben szükséges. Így tulajdonképpen az alábbi paranccsal megszűrhetjük a riasztási módokat, illetve az értesítendő személyek körét. A parancs használatához a telefonkönyvbe fel kell venni a beállítani kívánt esemény sorszámának megfelelően #SEL1 #SEL21 névvel egy maximum kilencjegyű számot, mely csak 0 és 1 számjegyekből állhat. A paraméterként beállított számjegyek jelentése sorrendben az alábbi: 1. számjegy 1 értéke esetén a #TEL1 (vagy #TEL1X) telefonszámot értesíteni fogja az adott esemény bekövetkezésekor. 0 érték esetén ilyenkor a #TEL1 (#TEL1X) számra nem indít hívást a modul. 2. számjegy 1 értéke esetén a #TEL1 (vagy #TEL1X) telefonszámra SMS értesítést fog küldeni, az adott esemény bekövetkezésekor. 0 érték esetén ilyenkor a #TEL1 (#TEL1X) számra nem küld SMS-t. 3. számjegy #TEL2 (#TEL2X) telefonhívás 4. számjegy #TEL2 (#TEL2X) SMS 5. számjegy #TEL3 (#TEL3X) telefonhívás 6. számjegy #TEL3 (#TEL3X) SMS 7. számjegy #TEL4 (#TEL4X) telefonhívás 8. számjegy #TEL4 (#TEL4X) SMS 9. számjegy 1 értéke esetén a #CENT1 (#CENT2) telefonszámmal megadott megfigyelőközpontot értesíti az adott esemény bekövetkezésekor. 0 érték esetén az adott eseménykor nem értesíti a megfigyelőközpontot. A parancsban a különböző eseményekre a következő sorszámokkal hivatkozhatunk. Esemény sorszáma Esemény neve Alapértelmezett #SEL1.. #SEL21 beállítás Alapértelmez ett Contact-ID T S T S T S T S C kódok T 1 IN1 riasztás (betörés 1.zóna) , zóna1 2 IN1 visszaállás (1.zóna visszaállás) , zóna1 3 IN2 riasztás (betörés 2.zóna) , zóna2 4 IN2 visszaállás (2.zóna visszaállás) , zóna2 5 IN3 riasztás (betörés 3.zóna) , zóna3 6 IN3 visszaállás (3.zóna visszaállás) , zóna3 7 IN4 riasztás (betörés 4.zóna) , zóna4 8 IN4 visszaállás (4.zóna visszaállás) , zóna4 9 IN5 riasztás (betörés 5.zóna) , zóna5 10 IN5 visszaállás (5.zóna visszaállás) , zóna5 11 IN6 riasztás (betörés 6.zóna) , zóna6 12 IN6 visszaállás (6.zóna visszaállás) , zóna6 13 Kikapcsolás Élesítés Szabotázs Visszaállás szabotázs után Akkumulátor feszültsége alacsony Akkumulátor feszültsége helyreállt Áramszünet Visszaállás áramszünet után Tesztjelentés Táblázat 9

11 A táblázatból leolvasható az is, hogy a #SEL1.. #SEL21 parancsok megadása nélkül mi lesz az alapértelmezett beállítás. Csak az ettől eltérő beállításokat (sorokat) szükséges megadni. Példa: Szeretnénk, hogy a modul az IN3 bemeneten érkező riasztás hatására a #TEL1 számra küldjön egy SMS-t és értesítse a megfigyelőközpontot, de más hívást illetve SMS-t ne indítson. A szükséges paraméter: #SEL5, melyhez telefonszámként a számsorozatot kell megadni. #SEL1 9 jegyű, 0,1 számjegyekből álló szám Az 1.sorszámú eseményhez tartozó értesítési módok tiltása / engedélyezése #SEL21 9 jegyű, 0,1 számjegyekből álló szám Az 21.sorszámú eseményhez tartozó értesítési módok tiltása / engedélyezése 7.5. A riasztáskor küldendő SMS üzenetek szövegének megadása A modul minden egyes eseményhez illetve visszaálláshoz tartalmaz egy-egy előre beállított SMS üzenetet. Ezek helyett az alábbi módon adhatunk meg saját üzenet szövegeket. A modul hat különböző SMS üzenet tárolására képes és ezek az üzenetek tetszőlegesen hozzárendelhetőek a különböző eseményekhez. Ehhez a telefon Üzenetek írása menüjében írjon egy új üzenetet mely az 1# szöveggel kezdődik. Pl. 1#Betörés Ezután válassza ki a mentés menüpontot és mentse az üzenetet a SIM kártyára. Az üzenet szövege maximum 20 karakter lehet, vagyis ennyit tárol el a modul letöltéskor. Ugyanígy adhatunk meg 2# 6# kezdetű üzeneteket. Az így elmentett, maximum hat üzenetet rendelje hozzá a különböző eseményekhez a következőképpen. A telefonkönyvbe fel kell venni #SMSTXT névvel egy 21 jegyű számot, mely csak 0,1,.. 6 számjegyekből állhat. Az első számjegy az első eseményhez tartozik ( IN1 riasztás az 1.táblázat szerint), a második számjegy a második eseményhez (IN1 visszaállás), egészen 21 számjegyig. Az adott számjegyek jelentése: - 0 = az alapértelmezett üzenetet küldje az adott eseményre - 1 = a 1# kezdettel megírt üzenet küldje az adott eseményre - 2 = a 2# kezdettel megírt üzenet küldje az adott eseményre - 6 = a 6# kezdettel megírt üzenet küldje az adott eseményre példa: Az IN1.. IN5 zónákra küldjön Betörés üzenetet Az IN6 zónára küldjön Tűzjelzés üzenetet Az akkumulátor merülésekor küldjön Akku merül üzenetet Ehhez meg kell írni a 1#Betörés, 2#Tűzjelzés, 3#Akku merül üzeneteket és #SMSTXT névvel el kell tárolni a számot. 1# kezdetű SMS üzenet 1. sorszámú SMS, max.20 karakter, kimenő üzenetként tárolva 6# kezdetű SMS üzenet 6. sorszámú SMS, max.20 karakter, kimenő üzenetként tárolva #SMSTXT 21 jegyű, 0..6 számjegyekből álló számsorozat az összerendeléshez 10

12 7.6. Nyugtázás (jelszóval) Az #TEL1, #TEL4, nevek bármelyike után megadhatunk egy X-et pl. #TEL1X (A két változat közül egyszerre csak az egyik szerepelhet a telefonkönyvben, azaz vagy X-el vagy anélkül, de a kettő egyszerre nem.) Az X jelölés azt jelzi a modulnak, hogy a megadott számról riasztás esetén nyugtát várjon. Azaz mikor a riasztás bekövetkezik és a modul felhívja az adott számot (szirénázó hangjelzést ad), akkor a tulajdonosnak a hívás közben a telefon billentyűzetén keresztül egy kóddal (jelszóval) vissza kell jeleznie a modul számára, hogy értesült a riasztásról. Ehhez hívás közben nyomja meg a * gombot, (ekkor a szirénázás megszűnik) majd adja meg a számjegyekből álló jelszót, mely alap esetben az 123, azaz a hívott készüléken tárcsázza *123-at. Ha a modul elfogadta a kódot, akkor azt egy sípolással jelzi a telefonon keresztül. A sípszó után lehetőség van a # megnyomásával a riasztási folyamatot leállítani, ez esetben a modul nem értesíti a további telefonszámokat A jelszó megváltoztatása A nyugtázáshoz és egyéb, a későbbiekben tárgyalt funkciókhoz (kimenet vezérlés, élesítés/kikapcsolás telefonon keresztül ) szükség van egy jelszóra. Ez jelszó (mely alapesetben 123) megváltoztatható. Ehhez a telefonkönyvbe vegyen fel #PWD néven egy maximum 8 jegyű számot. Az így megadott szám lesz az új jelszó. (A későbbiekben látni fogjuk, hogy lehetőség lesz a jelszó távolról, telefonon történő módosítására is.) #PWD Maximum 8 számjegyből álló jelszó megadása 7.8. Az élesítés / kikapcsolás módjának kiválasztása Az élesítő / kikapcsoló áramkör bekötése c. részben található az a négyfajta mód, ahogyan a modul élesítését és kikapcsolását végezheti. Ezek közül a módok közül #ONOFF néven a telefonkönyvbe írt egyetlen számjegyből álló szám (0-3) megadásával választhatunk. (A számjegy az említett részben leírt bekötési módoknak megfelelő sorszám. Ezeknek a módoknak az ismertetését nem ismételjük itt meg.) A későbbiekben szó lesz arról, hogy a modul megfelelő jogosultság esetén távolról, telefonon keresztül is élesíthető és kikapcsolható, illetve az állapota lekérdezhető. #ONOFF 1 számjegy (0-3) élesítés/kikapcsolás módja 7.9. Belépő zónák kijelölése, belépési és kilépési időzítések megadása Kiválasztható a hat zóna közül, hogy melyek legyenek belépő zónák. Ezekre a zónákra lesznek érvényesek a kiléptetési és a beléptetési időzítések, azaz a riasztó élesítése után adott ideig ezek a zónák nem indítanak riasztást. Ugyanígy beléptetésnél is időt ad a riasztó kikapcsolására. A belépő/kilépő zónákat az #INZONE névhez rendelt hatjegyű 0,1 számjegyekből álló sorozattal lehet kijelölni. A számok sorrend szerint a hat zónának felelnek meg és minden zóna esetén 1-es jelzi, hogy belépő zóna, 0 pedig hogy normál zóna. 11

13 A nem belépő zónák élesített állapotnál azonnal riasztást indítanak. Ha ez a paraméter nincs megadva, akkor egyik zóna sem lesz belépő zóna, azaz mindegyik azonnal reagálni fog. Ha választottunk belépő zónát (zónákat), akkor megadhatjuk a be és kiléptetési időzítéseket. A #ENTER paraméternek megadott 0 és 255 közötti szám adja a beléptetési időzítést másodpercekben mérve. Hasonlóan a #LEAVE paraméternek megadott 0 és 255 közötti szám adja a kiléptetési időzítést másodpercekben mérve. #INZONE 6 számjegy (0,1) belépő zónák kiválasztása #ENTER közötti szám, belépési késleltetés másodpercekben #LEAVE közötti szám, kilépési késleltetés másodpercekben Mindig aktív (24 órás) zónák kijelölése A #ZONE24 paraméterrel, mint hatjegyű 0,1 számjegyekből álló sorozattal lehet megadni, hogy mely zónák legyenek mindig aktívak. A számok sorrend szerint a hat zónának felelnek meg és minden zóna esetén 1-es jelzi, hogy 24 órás zóna, 0 pedig hogy normál zóna. Az így beállított zónákon érkező jelzések akkor is riasztást váltanak ki, ha a riasztó nincs élesítve. #ZONE24 6 számjegy (0,1) mindig aktív zónák kiválasztása Csendes zónák kijelölése A #SILENT paraméterrel, mint hatjegyű 0,1 számjegyekből álló sorozattal lehet megadni, hogy mely zónák ne okozzanak hangos riasztást. (A kimenetek programozását és a sziréna bekötését lentebb tárgyaljuk.) A számok sorrend szerint a hat zónának felelnek meg és minden zóna esetén 1-es jelzi, hogy csendes zóna, 0 pedig hogy normál zóna. Erre akkor lehet például szükség ha egy vagy több zóna nem riasztási célra kerül felhasználva, hanem valamilyen más eszköz állapotát, jelzését továbbítja. (Ez kombinálható a fent említett 24 órás zónák használatával.) #SILENT 6 számjegy (0,1) csendes zónák kiválasztása A zónák érzékenységének (minimális impulzus hossz) megadása Szükség lehet egyes érzékelő fajtáknál arra, hogy rövid impulzusszerű jelzésekre még ne történjen riasztás. Megadható ezért, hogy mekkora legyen az a legkisebb impulzus hossza amelyre a bemenetek reagáljanak. Ezt az #INTIME paraméterrel, mint 0 és 255 közötti számmal adhatjuk meg tizedmásodperc lépésekben (azaz 0 és 25,5 másodperc között). #INTIME közötti szám, zóna érzékenység tizedmásodpercekben (0-25,5 sec) 12

14 7.13. A riasztási folyamat maximális idejének beállítása Ha másképpen nem adjuk meg, akkor a riasztó 20 percig próbálkozik a riasztások elküldésével, ezután nyugalmi helyzetbe áll vissza amíg újabb jelenteni való esemény nem történik. Ez az idő beállítható 5 és 60 perc között az #ALTIME paraméterrel mint 5 és 60 közötti számmal. #ALTIME 5 60 közötti szám, a riasztási folyamat maximális ideje percekben Hangjelzés élesítéskor / kikapcsoláskor és ki / beléptetéskor A 3. kimenet felhasználható piezo vagy más hangjelző működtetéséhez az élesítés és kikapcsolás, vagy kiléptetés beléptetés időzítésének jelzésére. A #BEEP paraméternek az 1 vagy 2 számot választva a következő jelzések fognak történni a 3. kimeneten. 1 2 Élesítéskor egy rövid impulzust ad (hangjelzőre kötve egy csipogást). Kikapcsoláskor két rövid impulzust ad (két csipogás). Beléptetéskor (belépő zóna bejelzéskor) folyamatos jelzést ad amíg az időzítés tart, illetve amíg a riasztót ki nem kapcsolják. Kilépéskor (élesítés után) szaggatott jelzést ad amíg az időzítés tart, de az utolsó 5 másodpercben folyamatosan jelez. (Ha ezt a paramétert nem használja, akkor a fenti események a 3. kimenetet nem változtatják) #BEEP Hangjelzés módja, értéke 1 vagy 2 lehet Rendszeres tesztjelentés küldése A modul a #SEL21 paraméterrel megadott számokra, illetve a megadott módokon tesztjelentést tud küldeni a tulajdonosnak és/vagy a megfigyelő központnak. Ehhez a #TDAYS paraméterrel be kell állítani a tesztjelentés gyakoriságát 1 és 255 számként, ami napot jelent. A #TTIME paraméterrel beállítható a tesztjelentés időpontja egy négyjegyű számként amely az órát és a percet jelenti 2+2 számjegyen. Az aktuális időt a telefonon beállított óráról veszi a modul. (Ellenőrizze a telefonon az óra beállítását.) Példa: Három naponta küldjön tesztjelentést 4 óra 30 perckor. #TDAYS = 3 #TTIME = 0430 #TDAYS 0 255, a tesztjelentés gyakorisága napokban mérve #TTIME A tesztjelentés küldés időpontja ÓÓPP formátumban 13

15 7.16. Contact-ID eseménykódok megváltoztatása A modul előre beállított eseménykód-táblával rendelkezik, de szükség esetén az eseménykódok módosíthatóak. (Például, ha nem minden zóna betörést jelent hanem például tűzjelzésre szolgál.) 11 féle eseménykód állítható be, mert a különböző eseményeket és a hozzá tartozó visszaállásokat ugyanaz a kód jelzi, csak visszaállás esetén egy 1-es számjegy kerül elé. A beállítást a #CTEV1, #CTEV2 #CTEV11 paraméterekhez megadott 3 jegyű számokként kell megadni. Az eseménykódok az ügyfél-azonosítóhoz hasonlóan hexa számjegyeket tartalmazhatnak. Ezeket ugyanúgy adhatók meg, mint az ügyfél-azonosítónál. ( #0 = A, #1 = B, #2 = C, #3 = D, #4 = E, #5 = F ) Paraméter A paraméterhez tartozó esemény(pár) neve #CTEV1 IN1 riasztás visszaállás #CTEV2 IN2 riasztás visszaállás #CTEV3 IN3 riasztás visszaállás #CTEV4 IN4 riasztás visszaállás #CTEV5 IN5 riasztás visszaállás #CTEV6 IN6 riasztás visszaállás #CTEV7 Élesítés Kikapcsolás #CTEV8 Szabotázs visszaállás #CTEV9 Akkufeszültség alacsony Akkufeszültség helyreállt #CTEV10 Áramszünet Visszaállás áramszünet után #CTEV11 Tesztjelentés 2.Táblázat Példa: A hatodik bemenetre tűzjelző kerül ennek Contact-ID kódja legyen 3BF #CTEV6 = 3#1#5 Riasztáskor 3BF, visszaálláskor 13BF kódot fog küldeni a modul A kimenetek vezérlése A három kimenet többféle módon vezérelhető. Egyrészt megadható hogy riasztás esetén a megadott kimenetek kapcsoljanak be és beállítható ideig maradjanak bekapcsolva. Az #OUT1A paraméterrel 0 és 255 közötti számként megadható, hogy riasztás esetén hány másodpercig legyen az egyes kimenet bekapcsolva. Ugyanígy #OUT2A és #OUT3A paraméterekkel adható meg a második és harmadik kimenet időzítése. Az így beállított kimeneti időzítések csak a 1 6 zónákon bekövetkezett riasztásra vonatkoznak, egyéb eseményekre nem. Ha a kimenet időzítése közben (a megfelelő élesítő / kikapcsoló móddal) kikapcsoljuk a modult, akkor a kimenet kikapcsol. A kimenetek ilyen beállítása rendszerint sziréna vezérlésére használható. Itt kell figyelembe venni a korábban leírt csendes zóna beállításokat (#SILENT), ahol megadható, hogy mely zónákra ne vonatkozzon ez a kimenet vezérlés. A kimenetek használhatók a riasztástól függetlenül is egyéb eszközök távoli, telefonon keresztül történő vezérlésére. 14

16 Ehhez az #OUT1T paraméterrel 1 és 255 közötti számként adható meg, hogy telefonról bekapcsolva hány másodpercig maradjon bekapcsolt állapotban az 1. kimenet. Az időzítés 1 és 254 másodperc közé állítható be, mert a 255 paraméter a bistabil működést jelenti, azaz mindaddig bekapcsolva marad a kimenet, amíg azt telefonon keresztül ki nem kapcsoljuk. (Ez a monostabil mód csak telefonos vezérléshez állítható be, a fenti, riasztáshoz kapcsolódó időzítéshez nem. Az #OUT2T, #OUT3T paraméterekkel ugyanígy állítható a 2. és 3. kimenetek időzítése. A kimenetek telefonon keresztüli ki-be kapcsolás módját lentebb tárgyaljuk majd. A telefonon történő kimenet vezérléshez figyelembe kell vennünk a következő részben leírt hívószám azonosítási funkciókat is. #OUT1A 1.kimenet időzítése riasztáskor sec #OUT2A 2.kimenet időzítése riasztáskor sec #OUT3A 3.kimenet időzítése riasztáskor sec #OUT1T 1.kimenet időzítése telefonos vezérléshez sec, 255=monostabil #OUT2T 2.kimenet időzítése telefonos vezérléshez sec, 255=monostabil #OUT3T 3.kimenet időzítése telefonos vezérléshez sec, 255=monostabil Hívószámfigyelés bejövő híváskor, jogosultságok beállítása A modul lehetőséget ad telefonon keresztül a kimenetek vezérlésén kívül, a modul élesítésére és kikapcsolására, valamint a jelszó megváltoztatására. Ezekhez a funkciókhoz a #CALLID paraméterrel 0 és 14 közötti számmal az alábbi táblázat szerint adható jogosultság a hívószám alapján. #CALLID paraméter Kimenetek vezérlése Jelszó változtatás Élesítés / Kikapcsolás bármilyen csak telefonról csak Telefonról hívószámról #TEL1 nem #TEL1 nem csak #TEL1 #TEL4 Bármilyen hívószámról #TEL4 változtatható változtatható 0 x x x 1 x x x 2 x x x x x x 5 x x x 6 x x x x x x 9 x x x 10 x x x x x x 13 x x x 14 x x x A kihúzott számok (3,7,11) nem használhatók. Ha nem állítjuk be ezt a paramétert akkor 0-t feltételez, tehát a kimenetek vezérelhetőek, de jelszót változtatni, illetve élesíteni és kikapcsolni nem lehet telefonon keresztül. 15

17 7.19. Telefonon keresztül elérhető funkciók Ahogy azt az előbbiekben leírtuk megfelelő jogosultság esetén lehetőség van telefonon keresztül: - kimenet vezérlésre - élesítésre, kikapcsolásra, az állapot lekérdezésére - jelszó változtatásra Ezeket a funkciókat a következőképpen érheti el: - Hívja fel a modulhoz csatlakoztatott telefont. - Néhány csengetés után a modul fogadja a hívást és sípoló hanggal jelzi hogy kész a parancsok fogadására. - A * gomb megnyomása után adja meg a jelszót, alaphelyzetben 123 (azaz *123) - Ha megfelelő a jelszó akkor három rövid sípolás jelzi, hogy elfogadta a modul. - Ezután van lehetőség a következő parancsokat használni (jogosultság esetén) A jogosultságok beállításait ellenőrizze a pontban - 1# 1.kimenet bekapcsolása (időzítés indítása) - 2# 2.kimenet bekapcsolása (időzítés indítása) - 3# 3.kimenet bekapcsolása (időzítés indítása) - 4# 1.kimenet kikapcsolása - 5# 2.kimenet kikapcsolása - 6# 3.kimenet kikapcsolása - 77# Élesített / kikapcsolt állapot lekérdezése, válaszként 2 sípolás = Kikapcsolt állapot válaszként 5 sípolás = Élesített állapot - 88# Élesítés (válasz 5 sípolás) - 99# Kikapcsolás (válasz 2 sípolás) - A jelszó módosításához adja meg a - *789 sorozatot, majd közvetlen utána - az új jelszót (3-8 számjegy) - még egyszer az új jelszót ellenőrzésképpen - # gombot (például * # esetén az új jelszó1630 lesz) - Minden jól megadott parancs után 2 rövid sípolás (élesítésnél és lekérdezésnél több) jelzi, hogy a modul elfogadta a parancsot. Hibás parancs esetén berregő hangot ad. - Egymás után több parancsot is használhatunk. - Végül bontsa a telefonhívást. 8. A riasztás folyamata A modul egy esemény bekövetkezésekor megvizsgálja, hogy az adott eseményhez kell-e valamilyen értesítést (hívás, SMS, megfigyelőközpont) indítania. Ha igen, akkor beteszi az eseményt az eseménylistába, melybe 16 esemény fér (ennél több esemény esetén a legrégebbi törlődik). Az eseménylistát folyamatosan figyeli a modul és a legrégebbi eseménnyel kezdve ciklikusan próbálja a megfigyelőközpontot értesíteni, hívást indítani a beállított számokra és SMS-t küldeni amelyik eseményre és telefonszámra ez be lett állítva. Ha egy számot nem tudott valamiért értesíteni pl. foglalt, akkor a következő körben újra meg fogja próbálni azt, de addig is próbálkozik a többi számmal illetve SMS üzenettel, sőt a többi, még nem jelentett eseményekkel, tehát nem akad meg az értesítések folyamata. A megfigyelőközpont-értesítést és az SMS-küldést minden eseményre külön-külön elvégzi a modul (ahol ilyen értesítés be lett állítva), de az ügyfél hívása esetén egy sikeres hívás után az eseménylistában éppen benne levő további események miatt ugyanezt a számot már nem hívja. 16

18 Mivel a hívásból nem derül ki az esemény fajtája ezért nem volna értelme egymás után többször hívni ugyanazt a számot. Nem vonatkozik ez a hívás után érkező újabb eseményekre. Sikeres hívásnak tekinti a modul azt a hívást, ahol beállított nyugtázás esetén a helyes jelszót mint nyugtát megkapta. Amelyik számhoz nincs nyugtázás kérés beállítva, ott akkor számít sikeresnek a hívás, ha valaki fogadta a hívást. 9. A riasztási folyamat leállítása Az éppen folyamatban levő riasztás többféleképpen állítható le: - A modulon lévő nyomógomb rövid megnyomásával. - A modul élesítő/kikapcsoló funkciójával (kikapcsolással). - A nyugtázásról szóló részben leírt módon, azaz a riasztáskor hívott telefonon a nyugtázó kód megadása után (a kód elfogadását jelző sípszó után) a # gomb megnyomásával. 10. Összefoglaló táblázat a paraméterekről #TEL1 vagy #TEL1X 1. telefonszám híváshoz, SMS-hez (max.14 számjegy, az első lehet +) #TEL2 vagy #TEL2X 2. telefonszám híváshoz, SMS-hez (max.14 számjegy, az első lehet +) #TEL3 vagy #TEL3X 3. telefonszám híváshoz, SMS-hez (max.14 számjegy, az első lehet +) #TEL4 vagy #TEL4X 4. telefonszám híváshoz, SMS-hez (max.14 számjegy, az első lehet +) #CENT1 A figyelőközpont 1. telefonszáma (max.14 számjegy, az első lehet +) #CENT2 A figyelőközpont 2. telefonszáma (max.14 számjegy, az első lehet +) #CTID Ügyfélazonosító 4 hexa számjegy, (0..9, #0, #1, #2, #3, #4, #5) #SEL1 #SEL21 Az 1.sorszámú (1.Táblázat szerint) eseményhez tartozó értesítési módok tiltása / engedélyezése. (9 jegyű, 0,1 számjegyekből álló szám) Az 21.sorszámú (1.Táblázat szerint) eseményhez tartozó értesítési módok tiltása / engedélyezése. (9 jegyű, 0,1 számjegyekből álló szám) #SMSTXT SMS üzenetek és az események összerendelése (21 jegyű, 0..6 számjegyekből) #PWD jelszó megadása (maximum 8 számjegy) #ONOFF élesítés/kikapcsolás módja,1 számjegy (0-3) #INZONE belépő zónák kiválasztása, (6 jegyű, 0,1 számjegyekből) #ENTER belépési késleltetés másodpercekben (0 255 közötti szám) #LEAVE kilépési késleltetés másodpercekben (0 255 közötti szám) #ZONE24 Mindíg aktív zónák kiválasztása (6 jegyű, 0,1 számjegyekből) #SILENT Csendes zónák kiválasztása (6 jegyű, 0,1 számjegyekből) #INTIME zóna érzékenység tizedmásodpercekben (0 255 közötti szám) (0-25,5 sec) #ALTIME A riasztási folyamat maximális ideje percekben (5 60 közötti szám) #BEEP Hangjelzés módja, értéke 1 vagy 2 lehet #TDAYS A tesztjelentés gyakorisága napokban mérve (0 255 közötti szám) #TTIME A tesztjelentés küldés időpontja ÓÓPP formátumban #CTEV1.. #CTEV11 Saját Contact-ID kódok megadása (ld.2.táblázat) #OUT1A.. #OUT3A 1 3. kimenet időzítése riasztáskor sec #OUT1T.. #OUT3T 1 3. kimenet időzítése telefonos vezérléshez sec, 255=monostabil Beállítható SMS üzenetek 1# kezdetű SMS üzenet 1. sorszámú SMS, max.20 karakter, kimenő üzenetként tárolva 6# kezdetű SMS üzenet 6. sorszámú SMS, max.20 karakter, kimenő üzenetként tárolva 17
