COMPACT-ALARM modul HASZNÁLATI ÚTMUTATÓ. Siemens C55, M55, C60, A60 telefonokhoz. Modul v1.0

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "COMPACT-ALARM modul HASZNÁLATI ÚTMUTATÓ. Siemens C55, M55, C60, A60 telefonokhoz. Modul v1.0"

Átírás

1 COMPACT-ALARM modul HASZNÁLATI ÚTMUTATÓ Siemens C55, M55, C60, A60 telefonokhoz Modul v1.0

2 Tartalomjegyzék 1. Műszaki információ 2. A készülék funkcióinak rövid leírása 3. A mobiltelefon előkészítése 4. A modul beszerelése 4.1. A bemenetek bekötése 4.2. A mobiltelefon csatlakoztatása 4.3. A tápfeszültség bekötése 5. A modul világító LED jelzéseinek jelentése 6. A telefonban tárolt adatok áttöltése a modulba 7. A modul programozása 7.1. A riasztáskor hívandó telefonszámok beállítása 7.2. Telefonszámok beállítása SMS küldéshez 7.3. Automatikus megfigyelőközpont telefonszámainak beállítása 7.4. Ügyfélazonosító megadása figyelőközpontba történő bejelzéshez 7.5. A riasztáskor küldendő SMS üzenetek szövegének megadása 7.6. Záró ill. bontó kontaktus megadása 7.7. Nyugtázás 7.8. A riasztási folyamat maximális idejének beállítása 7.9. Rendszeres tesztjelentés küldése Contact-ID eseménykódok megváltoztatása 8. A riasztás folyamata 9. A riasztási folyamat leállítása 10. Összefoglaló táblázat a paraméterekről 1

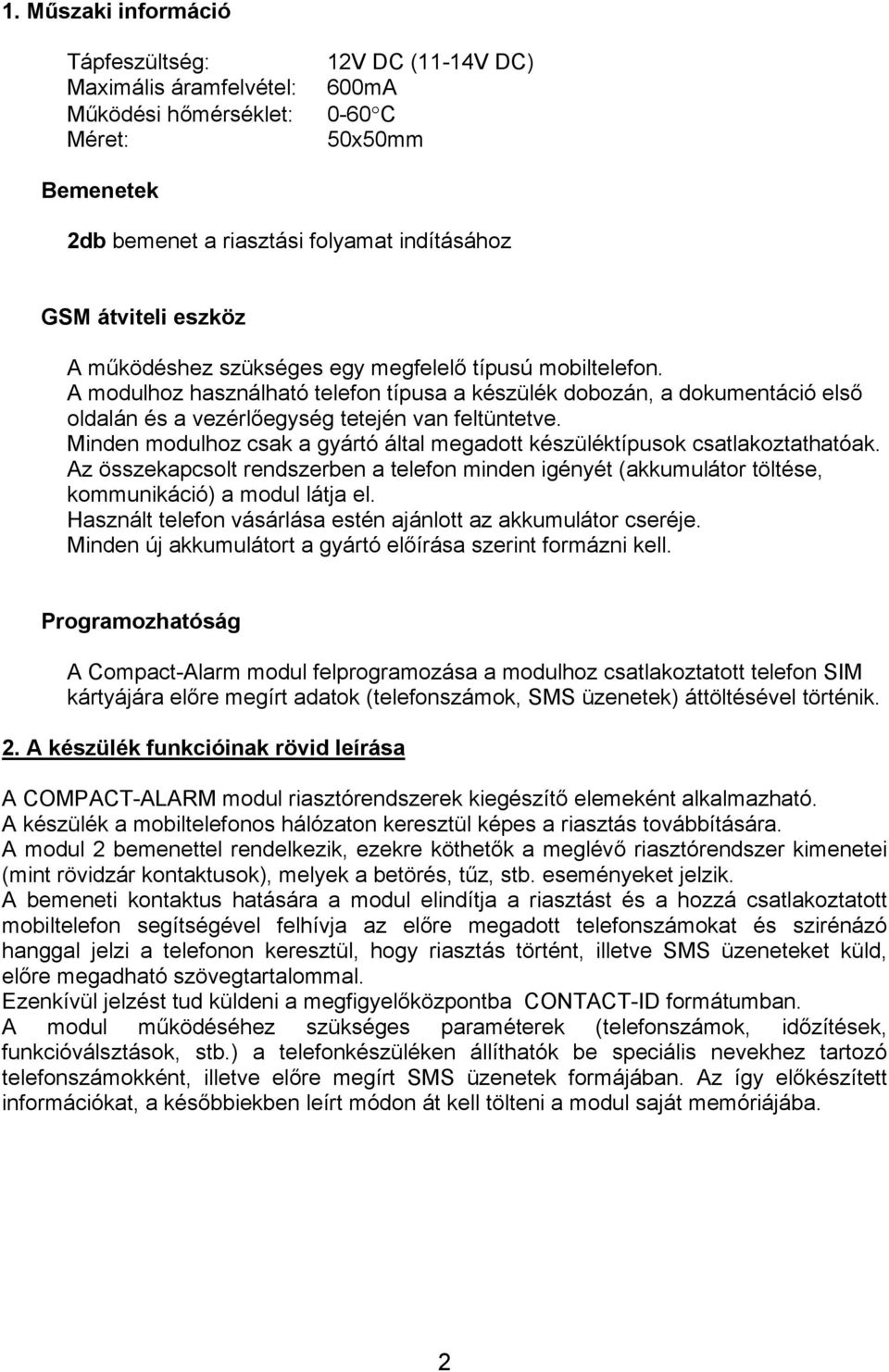

3 1. Műszaki információ Tápfeszültség: Maximális áramfelvétel: Működési hőmérséklet: Méret: 12V DC (11-14V DC) 600mA 0-60 C 50x50mm Bemenetek 2db bemenet a riasztási folyamat indításához GSM átviteli eszköz A működéshez szükséges egy megfelelő típusú mobiltelefon. A modulhoz használható telefon típusa a készülék dobozán, a dokumentáció első oldalán és a vezérlőegység tetején van feltüntetve. Minden modulhoz csak a gyártó által megadott készüléktípusok csatlakoztathatóak. Az összekapcsolt rendszerben a telefon minden igényét (akkumulátor töltése, kommunikáció) a modul látja el. Használt telefon vásárlása estén ajánlott az akkumulátor cseréje. Minden új akkumulátort a gyártó előírása szerint formázni kell. Programozhatóság A Compact-Alarm modul felprogramozása a modulhoz csatlakoztatott telefon SIM kártyájára előre megírt adatok (telefonszámok, SMS üzenetek) áttöltésével történik. 2. A készülék funkcióinak rövid leírása A COMPACT-ALARM modul riasztórendszerek kiegészítő elemeként alkalmazható. A készülék a mobiltelefonos hálózaton keresztül képes a riasztás továbbítására. A modul 2 bemenettel rendelkezik, ezekre köthetők a meglévő riasztórendszer kimenetei (mint rövidzár kontaktusok), melyek a betörés, tűz, stb. eseményeket jelzik. A bemeneti kontaktus hatására a modul elindítja a riasztást és a hozzá csatlakoztatott mobiltelefon segítségével felhívja az előre megadott telefonszámokat és szirénázó hanggal jelzi a telefonon keresztül, hogy riasztás történt, illetve SMS üzeneteket küld, előre megadható szövegtartalommal. Ezenkívül jelzést tud küldeni a megfigyelőközpontba CONTACT-ID formátumban. A modul működéséhez szükséges paraméterek (telefonszámok, időzítések, funkcióválsztások, stb.) a telefonkészüléken állíthatók be speciális nevekhez tartozó telefonszámokként, illetve előre megírt SMS üzenetek formájában. Az így előkészített információkat, a későbbiekben leírt módon át kell tölteni a modul saját memóriájába. 2

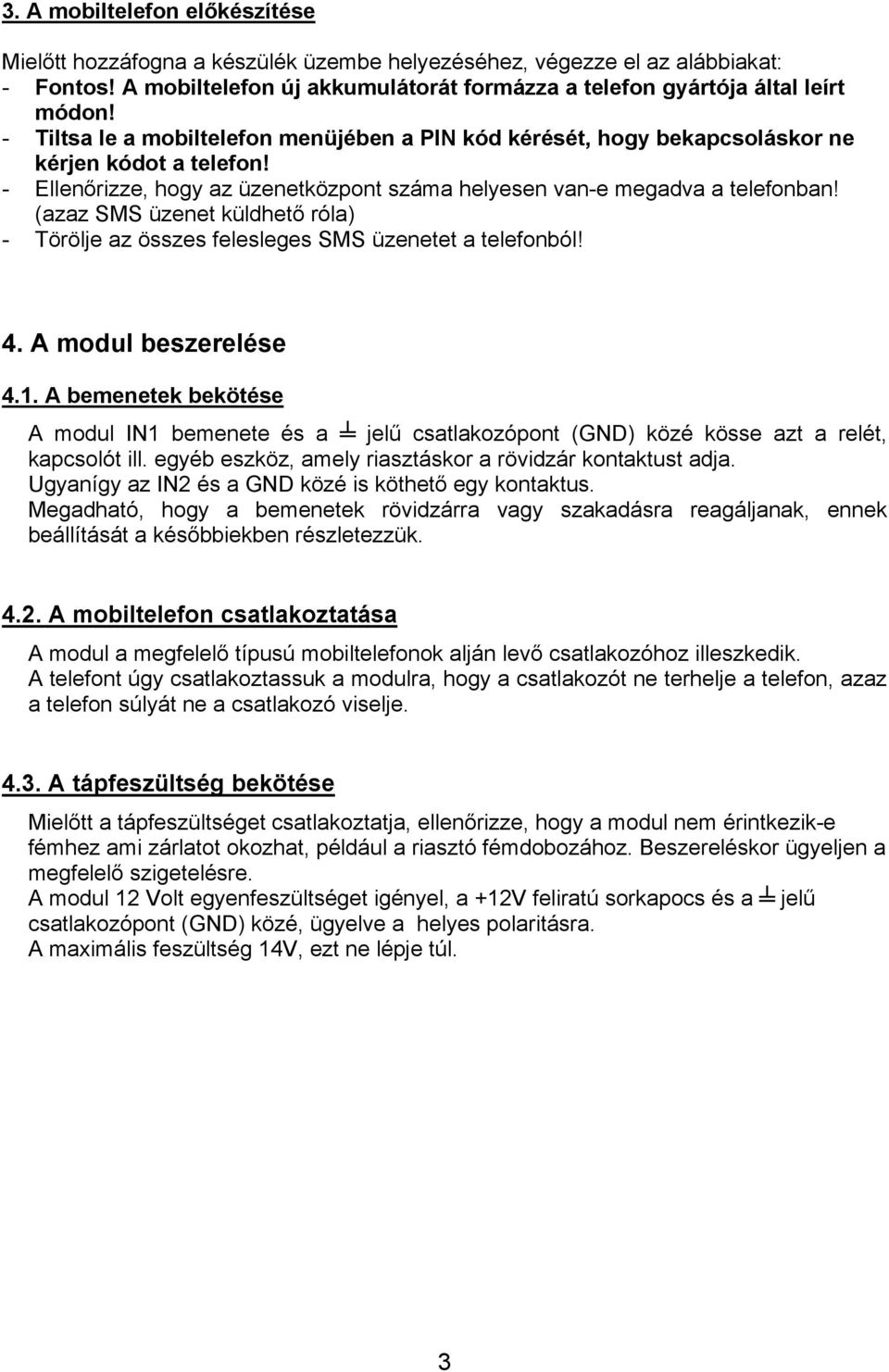

4 3. A mobiltelefon előkészítése Mielőtt hozzáfogna a készülék üzembe helyezéséhez, végezze el az alábbiakat: - Fontos! A mobiltelefon új akkumulátorát formázza a telefon gyártója által leírt módon! - Tiltsa le a mobiltelefon menüjében a PIN kód kérését, hogy bekapcsoláskor ne kérjen kódot a telefon! - Ellenőrizze, hogy az üzenetközpont száma helyesen van-e megadva a telefonban! (azaz SMS üzenet küldhető róla) - Törölje az összes felesleges SMS üzenetet a telefonból! 4. A modul beszerelése 4.1. A bemenetek bekötése A modul IN1 bemenete és a jelű csatlakozópont (GND) közé kösse azt a relét, kapcsolót ill. egyéb eszköz, amely riasztáskor a rövidzár kontaktust adja. Ugyanígy az IN2 és a GND közé is köthető egy kontaktus. Megadható, hogy a bemenetek rövidzárra vagy szakadásra reagáljanak, ennek beállítását a későbbiekben részletezzük A mobiltelefon csatlakoztatása A modul a megfelelő típusú mobiltelefonok alján levő csatlakozóhoz illeszkedik. A telefont úgy csatlakoztassuk a modulra, hogy a csatlakozót ne terhelje a telefon, azaz a telefon súlyát ne a csatlakozó viselje A tápfeszültség bekötése Mielőtt a tápfeszültséget csatlakoztatja, ellenőrizze, hogy a modul nem érintkezik-e fémhez ami zárlatot okozhat, például a riasztó fémdobozához. Beszereléskor ügyeljen a megfelelő szigetelésre. A modul 12 Volt egyenfeszültséget igényel, a +12V feliratú sorkapocs és a jelű csatlakozópont (GND) közé, ügyelve a helyes polaritásra. A maximális feszültség 14V, ezt ne lépje túl. 3

5 5. A modul világító LED jelzéseinek jelentése A modul közepén három LED található egy piros, egy zöld és egy sárga, ezek információt adnak arról, hogy éppen mit csinál a modul. A legfontosabb jelzések a következők: - Ha a zöld LED lassan (kb. 1 másodperces ütemben) villog, akkor a modul üzemkész állapotban van, folyamatosan kapcsolatot tart a telefonnal. - Ha a zöld LED gyorsan villog, akkor a modulnak nem sikerült tartania a kapcsolatot a telefonnal (pl. nincs a telefon csatlakoztatva). De ez történik bekapcsolásnál is pár másodpercig, míg a modul fel nem veszi a kapcsolatot a telefonnal. Amennyiben ez az állapot nem szűnik meg néhány másodperc alatt, akkor ellenőrizze a csatlakozást. - Ha a piros és sárga LED felváltva villog, akkor a modul memóriája hibás adatokat tartalmaz, azaz nem sikerült a legutóbbi áttöltés (pl. áttöltés közben megszakadt a kapcsolat a modul és a telefon között) Ekkor újra töltse át a telefon tartalmát a modulba (ld. később). - Ha a piros és sárga LED egyszerre gyorsan villog, akkor folyamatban van az adatok letöltése a telefonból a modulba. - Ha a piros LED villog de a sárga nem, akkor éppen riasztás van folyamatban. 6. A telefonban tárolt adatok áttöltése a modulba A működéshez szükséges adatokat (telefonszámok, időzítések stb.) a hozzákapcsolt mobil telefonkészülékben lévő SIM kártyára rögzítse, úgy hogy a telefonkönyv NÉV bejegyzéséhez az utasítás kódját (pl. #CALL1), a TELEFONSZÁM-hoz pedig a kívánt paramétert (pl ) írja be. Fontos, hogy az adatokat a SIM kártyára kell rögzíteni és nem a telefon belső memóriájára! Ha SMS üzenet szövegeket is be szeretne állítani, azokat kimenő üzenetként kell a SIM kártyára eltárolni. Ezeket az információkat változtatás esetén újra át kell tölteni a modulba, hogy az új beállítások aktualizálódjanak. Ehhez szükséges, hogy a modul üzemkész állapotban legyen és ne legyen éppen riasztási folyamatban, azaz a zöld LED lassan villogjon, a piros és sárga LED ne villogjon. (Kivéve a hibás letöltést jelző piros és sárga felváltott villogást.) Ekkor a processzor melletti nyomógombot kb. 5 másodpercig nyomva tartva (míg a sárga és piros LED gyors villogásba nem kezd) elindul az áttöltési folyamat. Ez a folyamat kb. egy percig tart, mindaddig, míg a piros és sárga LED gyorsan villogása meg nem szűnik. Ekkor a SIM kártyán tárolt, a modul számára szóló információkat a modul a saját memóriájába elmentette és ettől kezdve ezek lesznek az új beállítások. Ha a későbbiekben módosít a telefonban a paraméter beállításokon, akkor újabb letöltés szükséges az új adatok aktualizálásához. 4

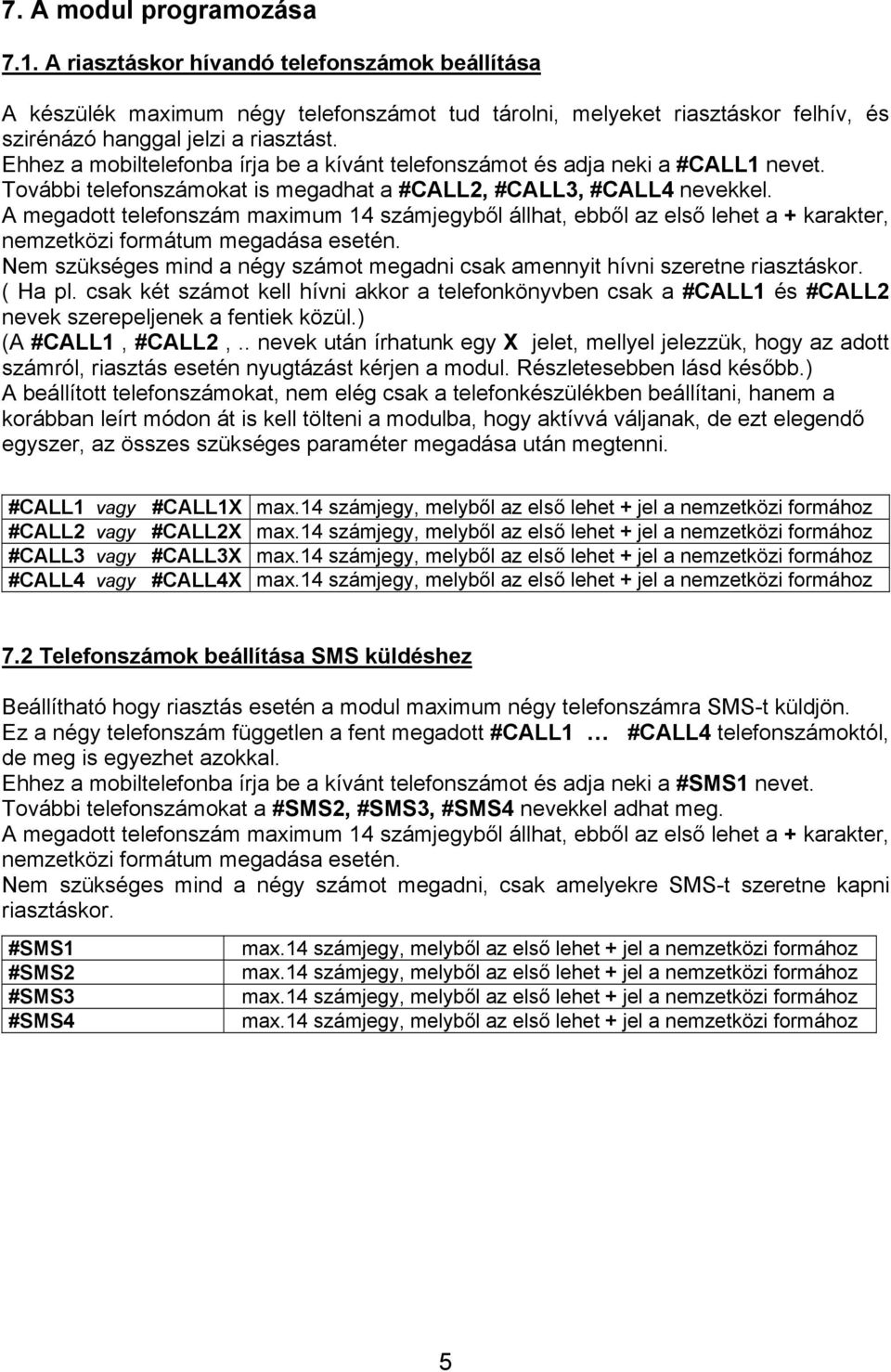

6 7. A modul programozása 7.1. A riasztáskor hívandó telefonszámok beállítása A készülék maximum négy telefonszámot tud tárolni, melyeket riasztáskor felhív, és szirénázó hanggal jelzi a riasztást. Ehhez a mobiltelefonba írja be a kívánt telefonszámot és adja neki a #CALL1 nevet. További telefonszámokat is megadhat a #CALL2, #CALL3, #CALL4 nevekkel. A megadott telefonszám maximum 14 számjegyből állhat, ebből az első lehet a + karakter, nemzetközi formátum megadása esetén. Nem szükséges mind a négy számot megadni csak amennyit hívni szeretne riasztáskor. ( Ha pl. csak két számot kell hívni akkor a telefonkönyvben csak a #CALL1 és #CALL2 nevek szerepeljenek a fentiek közül.) (A #CALL1, #CALL2,.. nevek után írhatunk egy X jelet, mellyel jelezzük, hogy az adott számról, riasztás esetén nyugtázást kérjen a modul. Részletesebben lásd később.) A beállított telefonszámokat, nem elég csak a telefonkészülékben beállítani, hanem a korábban leírt módon át is kell tölteni a modulba, hogy aktívvá váljanak, de ezt elegendő egyszer, az összes szükséges paraméter megadása után megtenni. #CALL1 vagy #CALL1X #CALL2 vagy #CALL2X #CALL3 vagy #CALL3X #CALL4 vagy #CALL4X 7.2 Telefonszámok beállítása SMS küldéshez Beállítható hogy riasztás esetén a modul maximum négy telefonszámra SMS-t küldjön. Ez a négy telefonszám független a fent megadott #CALL1 #CALL4 telefonszámoktól, de meg is egyezhet azokkal. Ehhez a mobiltelefonba írja be a kívánt telefonszámot és adja neki a #SMS1 nevet. További telefonszámokat a #SMS2, #SMS3, #SMS4 nevekkel adhat meg. A megadott telefonszám maximum 14 számjegyből állhat, ebből az első lehet a + karakter, nemzetközi formátum megadása esetén. Nem szükséges mind a négy számot megadni, csak amelyekre SMS-t szeretne kapni riasztáskor. #SMS1 #SMS2 #SMS3 #SMS4 5

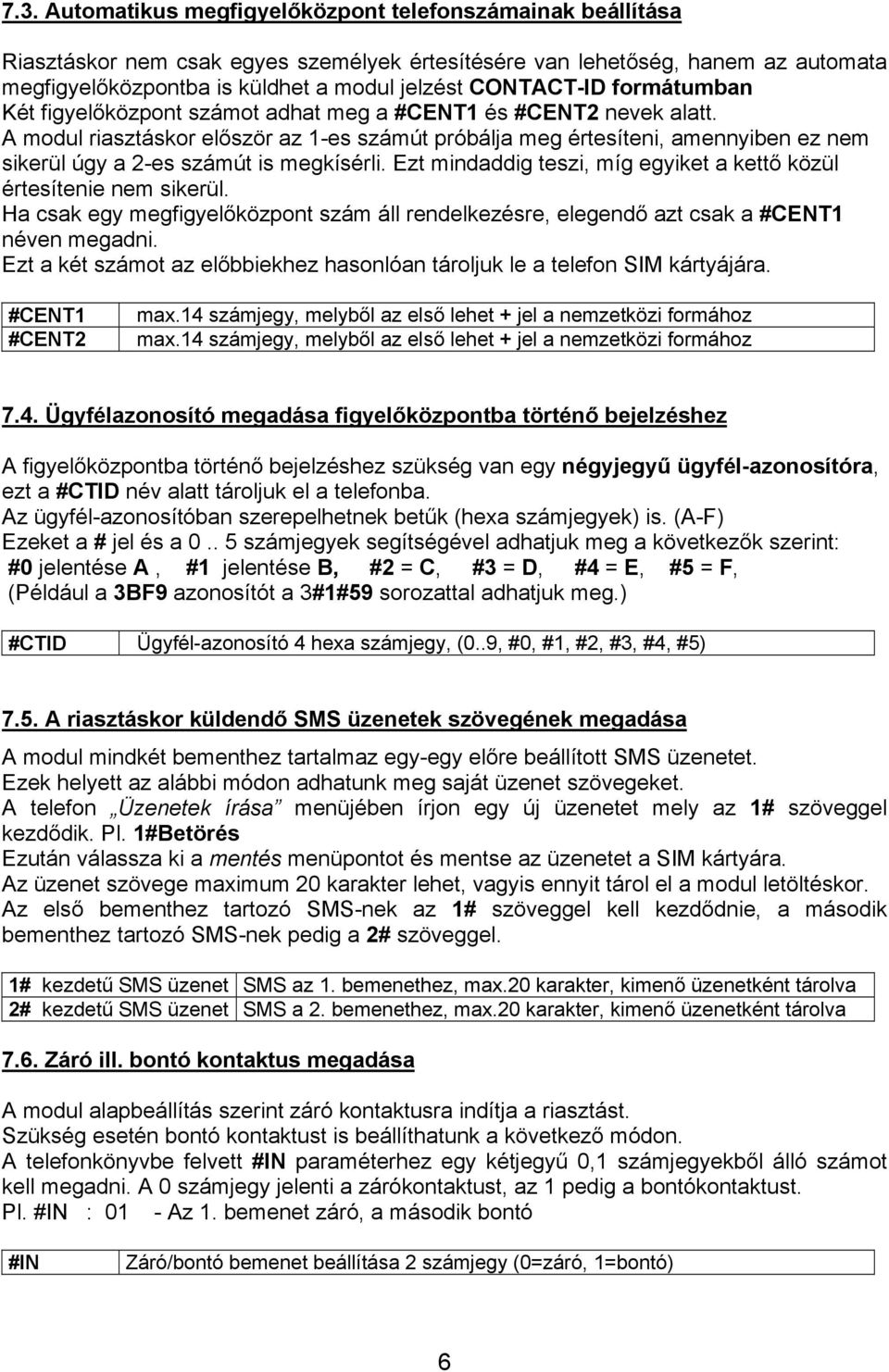

7 7.3. Automatikus megfigyelőközpont telefonszámainak beállítása Riasztáskor nem csak egyes személyek értesítésére van lehetőség, hanem az automata megfigyelőközpontba is küldhet a modul jelzést CONTACT-ID formátumban Két figyelőközpont számot adhat meg a #CENT1 és #CENT2 nevek alatt. A modul riasztáskor először az 1-es számút próbálja meg értesíteni, amennyiben ez nem sikerül úgy a 2-es számút is megkísérli. Ezt mindaddig teszi, míg egyiket a kettő közül értesítenie nem sikerül. Ha csak egy megfigyelőközpont szám áll rendelkezésre, elegendő azt csak a #CENT1 néven megadni. Ezt a két számot az előbbiekhez hasonlóan tároljuk le a telefon SIM kártyájára. #CENT1 #CENT Ügyfélazonosító megadása figyelőközpontba történő bejelzéshez A figyelőközpontba történő bejelzéshez szükség van egy négyjegyű ügyfél-azonosítóra, ezt a #CTID név alatt tároljuk el a telefonba. Az ügyfél-azonosítóban szerepelhetnek betűk (hexa számjegyek) is. (A-F) Ezeket a # jel és a számjegyek segítségével adhatjuk meg a következők szerint: #0 jelentése A, #1 jelentése B, #2 = C, #3 = D, #4 = E, #5 = F, (Például a 3BF9 azonosítót a 3#1#59 sorozattal adhatjuk meg.) #CTID Ügyfél-azonosító 4 hexa számjegy, (0..9, #0, #1, #2, #3, #4, #5) 7.5. A riasztáskor küldendő SMS üzenetek szövegének megadása A modul mindkét bementhez tartalmaz egy-egy előre beállított SMS üzenetet. Ezek helyett az alábbi módon adhatunk meg saját üzenet szövegeket. A telefon Üzenetek írása menüjében írjon egy új üzenetet mely az 1# szöveggel kezdődik. Pl. 1#Betörés Ezután válassza ki a mentés menüpontot és mentse az üzenetet a SIM kártyára. Az üzenet szövege maximum 20 karakter lehet, vagyis ennyit tárol el a modul letöltéskor. Az első bementhez tartozó SMS-nek az 1# szöveggel kell kezdődnie, a második bementhez tartozó SMS-nek pedig a 2# szöveggel. 1# kezdetű SMS üzenet SMS az 1. bemenethez, max.20 karakter, kimenő üzenetként tárolva 2# kezdetű SMS üzenet SMS a 2. bemenethez, max.20 karakter, kimenő üzenetként tárolva 7.6. Záró ill. bontó kontaktus megadása A modul alapbeállítás szerint záró kontaktusra indítja a riasztást. Szükség esetén bontó kontaktust is beállíthatunk a következő módon. A telefonkönyvbe felvett #IN paraméterhez egy kétjegyű 0,1 számjegyekből álló számot kell megadni. A 0 számjegy jelenti a zárókontaktust, az 1 pedig a bontókontaktust. Pl. #IN : 01 - Az 1. bemenet záró, a második bontó #IN Záró/bontó bemenet beállítása 2 számjegy (0=záró, 1=bontó) 6

8 7.7. Nyugtázás Az #CALL1, #CALL4, nevek bármelyike után megadhatunk egy X-et pl. #CALL1X (A két változat közül egyszerre csak az egyik szerepelhet a telefonkönyvben, azaz vagy X-el vagy anélkül, de a kettő egyszerre nem.) Az X jelölés azt jelzi a modulnak, hogy a megadott számról riasztás esetén nyugtát várjon. Azaz, mikor a riasztás bekövetkezik, és a modul felhívja az adott számot (szirénázó hangjelzést ad), akkor a tulajdonosnak a hívás közben a telefon billentyűzetén keresztül a # gomb megnyomásával jeleznie kell a modul számára, hogy értesült a riasztásról. Azaz ha a modul hívását fogadta (szirénázó hangjelzést hall), akkor nyomja meg a # gombot, ekkor a szirénázás megszűnik és egy hosszú sípolással jelzi a modul a telefonon keresztül, hogy vette a nyugtázást. A sípszó után lehetőség van a # gombot háromszor megnyomva a riasztási folyamatot leállítani, ez esetben a modul nem értesíti a további telefonszámokat. A három gombnyomás elfogadását a modul szaggatott sípolással jelzi A riasztási folyamat maximális idejének beállítása Ha másképpen nem adjuk meg, akkor a riasztó 20 percig próbálkozik a riasztások elküldésével, ezután nyugalmi helyzetbe áll vissza, amíg újabb jelenteni való esemény nem történik. Ez az idő beállítható 5 és 60 perc között az #ALTIME paraméterrel mint 5 és 60 közötti számmal. #ALTIME 5 60 közötti szám, a riasztási folyamat maximális ideje percekben 7.9. Rendszeres tesztjelentés küldése A modul előre beállítható időközönként tesztjelentést tud küldeni egyrészt a megfigyelőközpont felé, másrészt az #SMS1 paraméterrel megadott számra SMS üzenet formájában. Ehhez a #TDAYS paraméterrel be kell állítani a tesztjelentés gyakoriságát 1 és 255 számként, ami napot jelent. A #TTIME paraméterrel beállítható a tesztjelentés időpontja egy négyjegyű számként, amely az órát és a percet jelenti 2+2 számjegyen. Az aktuális időt a telefonon beállított óráról veszi a modul. (Ellenőrizze a telefonon az óra beállítását.) Példa: Háromnaponta küldjön tesztjelentést 4 óra 30 perckor. #TDAYS = 3 #TTIME = 0430 Ha a tesztjelentést csak a megfigyelőközpontba szeretné küldeni, de SMS-ben nem, akkor ne adja meg az #SMS1 telefonszámot. Ettől függetlenül használhatja az #SMS2.. #SMS4 telefonszámokat, ezekre tesztjelentés nem küld a modul, viszont riasztáskor elküldi az adott bemenetnek megfelelő SMS üzenetet. #TDAYS #TTIME 0 255, a tesztjelentés gyakorisága napokban mérve A tesztjelentés küldés időpontja ÓÓPP formátumban 7

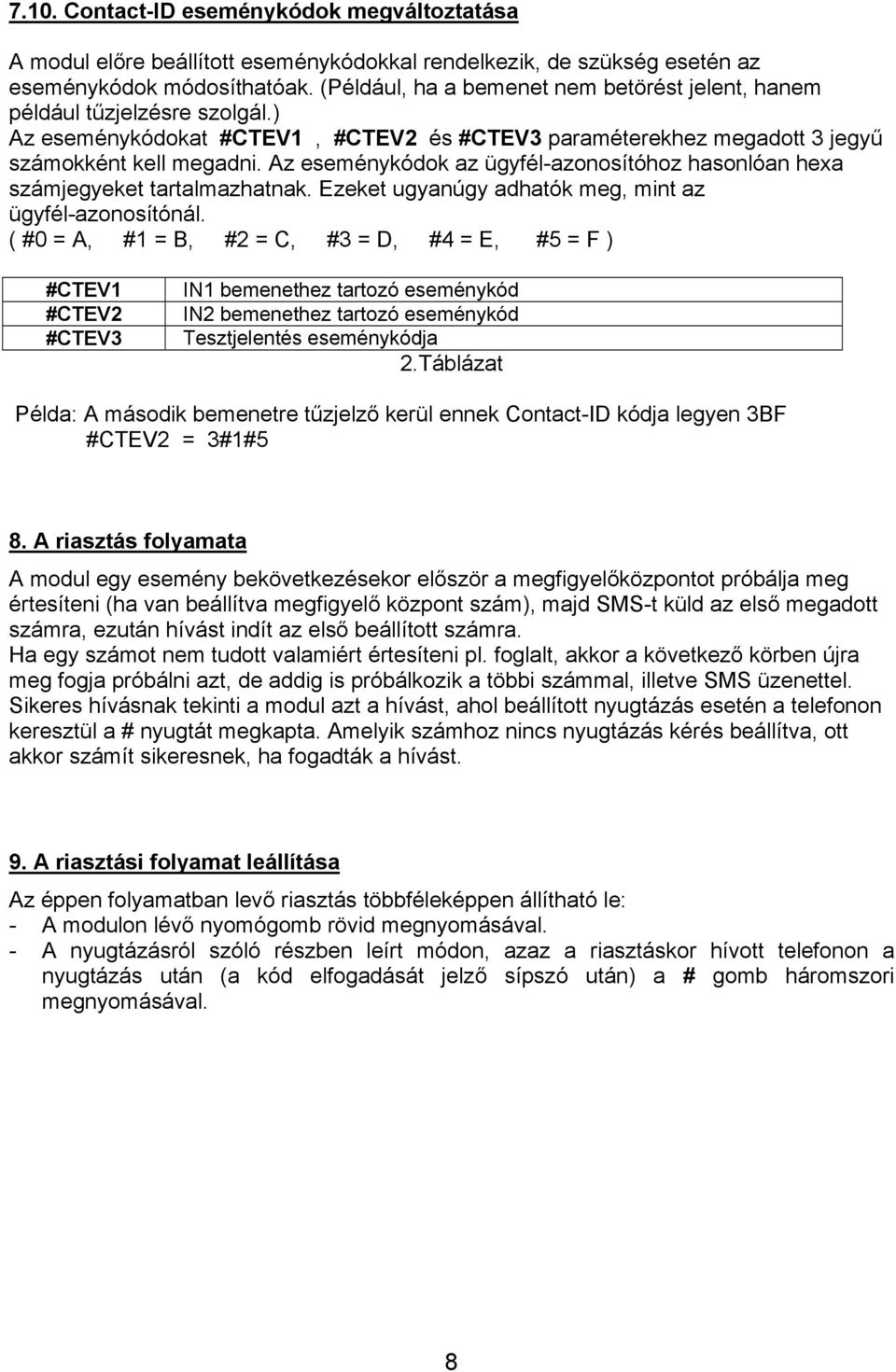

9 7.10. Contact-ID eseménykódok megváltoztatása A modul előre beállított eseménykódokkal rendelkezik, de szükség esetén az eseménykódok módosíthatóak. (Például, ha a bemenet nem betörést jelent, hanem például tűzjelzésre szolgál.) Az eseménykódokat #CTEV1, #CTEV2 és #CTEV3 paraméterekhez megadott 3 jegyű számokként kell megadni. Az eseménykódok az ügyfél-azonosítóhoz hasonlóan hexa számjegyeket tartalmazhatnak. Ezeket ugyanúgy adhatók meg, mint az ügyfél-azonosítónál. ( #0 = A, #1 = B, #2 = C, #3 = D, #4 = E, #5 = F ) #CTEV1 #CTEV2 #CTEV3 IN1 bemenethez tartozó eseménykód IN2 bemenethez tartozó eseménykód Tesztjelentés eseménykódja 2.Táblázat Példa: A második bemenetre tűzjelző kerül ennek Contact-ID kódja legyen 3BF #CTEV2 = 3#1#5 8. A riasztás folyamata A modul egy esemény bekövetkezésekor először a megfigyelőközpontot próbálja meg értesíteni (ha van beállítva megfigyelő központ szám), majd SMS-t küld az első megadott számra, ezután hívást indít az első beállított számra. Ha egy számot nem tudott valamiért értesíteni pl. foglalt, akkor a következő körben újra meg fogja próbálni azt, de addig is próbálkozik a többi számmal, illetve SMS üzenettel. Sikeres hívásnak tekinti a modul azt a hívást, ahol beállított nyugtázás esetén a telefonon keresztül a # nyugtát megkapta. Amelyik számhoz nincs nyugtázás kérés beállítva, ott akkor számít sikeresnek, ha fogadták a hívást. 9. A riasztási folyamat leállítása Az éppen folyamatban levő riasztás többféleképpen állítható le: - A modulon lévő nyomógomb rövid megnyomásával. - A nyugtázásról szóló részben leírt módon, azaz a riasztáskor hívott telefonon a nyugtázás után (a kód elfogadását jelző sípszó után) a # gomb háromszori megnyomásával. 8

10 10. Összefoglaló táblázat a paraméterekről #CALL1 vagy #CALL1X 1. telefonszám híváshoz (max.14 számjegy, az első lehet +) #CALL2 vagy #CALL2X 2. telefonszám híváshoz (max.14 számjegy, az első lehet +) #CALL3 vagy #CALL3X 3. telefonszám híváshoz (max.14 számjegy, az első lehet +) #CALL4 vagy #CALL4X 4. telefonszám híváshoz (max.14 számjegy, az első lehet +) #SMS1 1. telefonszám SMS-hez (max.14 számjegy, az első lehet +) #SMS2 2. telefonszám SMS-hez (max.14 számjegy, az első lehet +) #SMS3 3. telefonszám SMS-hez (max.14 számjegy, az első lehet +) #SMS4 4. telefonszám SMS-hez (max.14 számjegy, az első lehet +) #CENT1 A figyelőközpont 1. telefonszáma (max.14 számjegy, az első lehet +) #CENT2 A figyelőközpont 2. telefonszáma (max.14 számjegy, az első lehet +) #CTID Ügyfélazonosító 4 hexa számjegy, (0..9, #0, #1, #2, #3, #4, #5) #IN Záró/bontó bemenet beállítása 2 számjegy (0=záró, 1=bontó) #ALTIME A riasztási folyamat maximális ideje percekben (5 60 közötti szám) #TDAYS A tesztjelentés gyakorisága napokban mérve (0 255 közötti szám) #TTIME A tesztjelentés küldés időpontja ÓÓPP formátumban #CTEV1 IN1 bemenethez tartozó eseménykód #CTEV2 IN2 bemenethez tartozó eseménykód #CTEV3 Tesztjelentés eseménykódja Beállítható SMS üzenetek 1# kezdetű SMS üzenet SMS az 1. bemenethez, max.20 karakter, kimenő üzenetként tárolva 2# kezdetű SMS üzenet SMS a 2. bemenethez, max.20 karakter, kimenő üzenetként tárolva 9
