Készülék vizsgáló mûszerek, SECUTEST ST Mérõmûszer DIN EN 60601/60335/60950/61010, DIN VDE 0700/0701/0702/0751 szabványok szerinti mérésekre

Átírás

1 A SECUTEST ST ellenõrzõ készülék nemzetközi alkalmazásra készült. A tesztfoglalat, a felhasználói interfész nyelve és a kívánt mérések testre szabhatók az egyéni kívánalmaknak megfelelõen. Univerzális ellenõrzõ készülék az alábbi elektromos biztonsági mérésekre: Berendezések, eszközök javítás utáni és idõszaki ellenõrzése DIN VDE :2008 szerint Orvostechnikai berendezések, eszközök biztonságtechnikai, javítás utáni és idõszaki ellenõrzése DIN VDE 0751 (IEC 62353) és/vagy DIN EN MPG (1) bázis szerint Gyártásközi mérések: Elektromos mérõ és szabályozó készülékek ellenõrzése DIN EN szerint Adatfeldolgozó eszközök és berendezések ellenõrzése DIN EN szerint Elektromos orvosi eszközök ellenõrzése DIN EN szerint háztartási eszközök ellenõrzése DIN EN szerint DKD kalibrációs jegyzõkönyvvel szállítva A felhasználó maximális védelmét beépített megszakító biztosítja Nagyfeszültségû teszt: EN 60950, EN 61010, EN 60335, EN DIN EN ISO / IEC 17025:2005 QUALITÄTSMANAGEMENTSYSTEM DQSzertifiziert nach DIN EN ISO 9001:2000 Reg.Nr /1.09 Tulajdonságok A vizsgálni kívánt készülék csatlakozhat: a tesztfoglalatba közvetlenül, vagy a különbözõ típusú adapterek segítségével a csatlakozó hüvelyekbe, ha az mérni kívánt készülék nem rendelkezik hálózati csatlakozóval hosszabbító kábellel ellátott csatlakozó aljzattal adapteren keresztül vagy közvetlenül csatlakozás BE (2) és FE (3)hoz 10 megérinthetõ rész csatlakoztatható különkülön vagy csoportosan Hálózatok csatlakozó polaritásának megfordítása A hálózati csatlakozó polaritását nem kell kézzel megfordítani. A polaritás megfordítása a mérés alatt belsõleg történik. A hálózati hibák és a védelmi osztály (I vagy II) automatikus felismerése. A mérés veszély esetén automatikusan kikapcsol. Kijelzõ Menük, beállítási opciók, mérési eredmények, utasítások és hibaüzenetek valamint az online segítség és a kapcsolási rajzok mind megjeleníthetõk a háttérmegvilágított pontmátrix LCDn. 1) MPG = gyógyászati gyártmányok német törvényei 2) BE = Készülék föld 3) FE = Funkcionális föld Menüvezérelt sorozat mérések Teljesen automatikus vagy kézi Védõvezetõ tesztelése (4pólusú mérés) 200 ma, vagy 10 A mérõárammal Szigetelés ellenõrzése A szigetelési ellenállás vagy az ekvivalens szivárgó áram mérése, vagy nagyfeszültségû teszt Szivárgó áram mérése A földvezetõ áramának, a tokozás vagy a betegen folyó szivárgó áram, betegen folyó segédáram, védõ vezetõ árama, érintési áram mérésével, a feszültségmentesség ellenõrzése áramméréssel vagy a szivárgó áram mérésével Adatinterfész PChez, nyomtatóhoz és vonalkód leolvasóhoz Bõvíthetõség A SECUTEST ST opciói az alapkészülék alkalmazhatóságát bõvítik ki egy memóriával rendelkezõ adatgyûjtõvel és egy az adatbevitelhez használható alfanumerikus billentyûzettel. A készülékhez tartozó Windows alatt futó felhasználóbarát szoftver segítségével az összes szükséges jegyzõkönyv létrehozható, és az adatok elemezhetõk. Alkalmazások Az ellenõrzõ mûszer a javított vagy módosított készülékek, ill. azok idõszakos vizsgálatának DIN VDE :2008 elõírás szerinti biztonságos és gyors elvégzését teszi lehetõvé. A szabvány elõírásainak megfelelõen az alábbi ellenõrzések végezhetõk el: Védõvezetõ ellenállása Szigetelési ellenállás Védõvezetõ árama SC1 eszközöknél Érintési áram SC2 eszközöknél Megérinthetõ vezetõ részek feszültségmenetessége (=érintési áram) Szivárgó áram mérésének lehetõségei: Közvetlen mérés Ekvivalens szivárgó áram Maradék áram mérése Az ellenõrzõ mûszer a javított vagy módosított orvostechnikai készülékek, ill. azok kiegészítõ elemeinek (pl. páciens portok) vizsgálatának DIN VDE 0751 (IEC 62353) szabvány szerinti biztonságos és gyors elvégzését teszi lehetõvé. A technikai biztonsági követelmények szem elõtt tartása az ellenõrzõ mûszer használójának lehetõvé teszi az orvostechnikai készülékek/eszközök veszélymentes kezelését. A beteg biztonságát szintén az ellenõrzött orvostechnikai készülékek/eszközök garantálják. A DIN VDE 0751 (IEC 62353) szabvány elõírásainak megfelelõen az alábbi ellenõrzések végezhetõk el: Védõvezetõ ellenállása Szigetelési ellenállás Ekvivalens készülék szivárgó áram Ekvivalens páciens szivárgó áram

2 Készülék szivárgó áram Páciens szivárgó áram Az AC/DC részek külön mérve) Szivárgó áram mérésének lehetõségei: Közvetlen mérés Ekvivalens szivárgó áram Maradék áram mérése Szoftverbõvítéssel (upgrade opció) lehetõség van EN szabvány szerinti mérések végzésére is (lásd 6. oldal) a következõ egymeghibásodás szerinti feltétel mellett: feszültség az alkalmazó egységen, szakadt semleges és szakadt védõföld vezetõ mérése automatikus LN polaritás cserével. Védõvezetõ ellenállásának mérése Szigetelési ellenállás mérése L és N a védõvezetõhöz kötve alkalmazói részek a védõvezetõhöz kötve Földelés szivárgó áram, tokozás szivárgó árama, páciens szivárgó árama, páciens segédárama A következõ kiegészítõ mérési feltételek állíthatók be: Szakadt készülék föld és ekvipotenciális kábelezés Tokozás a földre kötve, alkalmazói egységek a földre kötve (nagyteljesítményû eszközök ellenõrzésére is alkalmas 16 A ig) Az ellenõrizendõ készülék funkcionális ellenõrzése az ellenõrzõ készülék beépített hálózati csatlakozóján keresztül történik. Az ellenõrzés során a következõ paraméterek mérése vagy automatikus kiszámítása történik meg: Hálózati feszültség Maradék áram Teljesítmény felvétel Valódi és látszólagos teljesítmény Teljesítménytényezõ Fogyasztás Bekapcsolt idõ A készülék sokféle multiméter funkcióval rendelkezik, közöttük hõmérsékletméréssel is, amelyek lényegesen kiszélesítik a készülék alkalmazhatóságát. A következõ multiméteres mérések végezhetõk a készülékkel: AC/DC feszültség Ellenállás Fázisdetektálás Áram és védõvezetõk ellenállásának mérése lakatfogóval (tartozék) Hõmérsékletmérés Pt100 vagy Pt1000 érzékelõvel (tartozék) Minden az elektromos készülékek jóváhagyásához vagy mérési jegyzõkönyv (pl. ZVEH) szükséges adat mérhetõ a készülékkel. Minden mért adat dokumentálható és archiválható a mérési jegyzõkönyv segítségével, amely közvetlenül kinyomtatható a DAII nyomtató adapter segítségével, vagy a mért adatok elmenthetõk a memóriába és késõbb számítógéprõl nyomtathatók ki. A mért és jegyzõkönyvben rögzített értékek jó alapot nyújtanak a megelõzõ karbantartás és az idõszaki vizsgálatok tervezéséhez. A készülék fedelébe építhetõ SECUTEST SI egység (tartozék opció) a beépített memóriával és billentyûzettel jelentõsen kibõvíti az alkalmazási területet és kényelmet. A készülék gyártása és ellenõrzése a követekzõ szabványok figyelembe vételével történt: IEC/EN :2001, VDE :2002, DIN VDE 0404 Part 1: 2002, DIN VDE 0404 Part 2: 2002, DIN VDE 0404 Part 3: 2005, DIN EN / VDE 0470 Part 1, DIN EN VDE Kijelzési példák, menüvezérelt kezelés: A mérõmûszerek használatára voantkozó elõírások/szabványok A következõ elõírások szerint vizsgálandó eszközök Javítás utáni ellenõrzés Idõszaki mérések Elektromos készülékek Készülékek és elektromos berendezések Hálózatról mûködõ elektromos eszközök Kézi elektromos szerszámok Hosszabbító kábelek Típusvizsgálat és rutin ellenõrzés Adatfeldolgozó eszközök Elektromos orvostechnikai eszközök/alkalmazói egységek DIN VDE :2008 DIN VDE 0751:2001 (IEC 62353) IEC60601/DINEN60601 * DIN VDE :2008 DIN VDE 0751:2001 (IEC 62353) IEC60601/DINEN60601 * DIN EN DIN EN DIN EN 60335/EN IEC60601/DINEN60601 * GMCI Messtechnik GmbH / RAPAS kft 2

3 MÛSZAKI ADATOK Védõföld ellenállás mérése Mérés Nyitott kapcsok feszültsége U0 Rövidrezárási áram IK Ω 1 mω V DC >200 ma DC ±(5% MÉ +10 digit) ±(2.5% MÉ + 5 digit) Ω 10 mω >10 d Ω 1 mω <6 V AC >10 A AC (4) >5 s Nincs védelem (5) Szigetelési ellenállás mérése Mérés Névleges feszültség Un Nyitott kapcsok feszültsége U MΩ 1kΩ ±(2.5% MÉ +5 digit) ±(5% MÉ +10 digit) V DC 1.0 * UN * UN MΩ 10 kω MΩ 100kΩ ±(10% MÉ +10 digit) ±(10% MÉ +10 digit) Névleges áram: >1mA Rövidrezárási áram Ik: <10 ma Ekvivalens szivárgó áram mérése (IEL) Mérés Nyitott kapcsok feszültsége U ma 10 µa 230 V~ ma 100 µa % Rövidrezárási áram Ik: <3.5 ma Referencia ellenállás Rref: 2 kω Érintési áram (feszültségmentesség) mérése (Iprobe) Mérés Szivárgó áramok mérése Szivárgó áram fajtája Mérés Belsõ Ellenállás Belsõ ellenállás >72 kω ±(5% MÉ+10 digit) Névleges feszültség Un Szivárgó áram IL (2) µa 100 na kb. a hálózati Összes szivárgó áram IL ma > ma 1 µa 10 µa feszült ség (6) Belsõ ellenállás ma 1 µa 2 kω ±(5% MÉ+10 digit), (2) Maradékáram mérése (IDI) L és N között Mérés / Névleges használati ma~ 1 µa ma~ 10 µa Ekvivalens eszköz és/vagy ekvivalens páciens (beteg) szivárgó áram (IEDL és/vagy IEPL) Mérés µa 0.1 µa ma 1 µa ma 10 µa ma 100 µa Rövidrezárási áram Ik: <3.5 ma Referencia ellenállás Rref: 1 kω ±50 Ω Funkcionális mérések Mért mennyiség Névleges feszültség ULN Mérés 103,5 V ,5 V V~ Nyitott kapcsok feszültsége U0 230 V~ 20/ +10% ±(10% MÉ+10 digit) ±(5% MÉ+5 digit) 1) Belsõ ellenállás >72 kω ±(5% MÉ+10 digit) 1 kω ±(5% MÉ+10 digit) Megjegyzés Saját bizonytalanság (1), (3) (1), (3) Mérési bizonytalanság Túterhelhetõség 0.1 V Terhelõ áram, Iv A RMS 10 ma 20 A Valódi teljesítmény, P W (7) 1 W Látszólagos teljesítmény, S VA 1 VA Számított érték ULN * lv ±(5% MÉ+10 digit) >20 digit ±(5% MÉ+10 digit) >20 digit GMCI Messtechnik GmbH / RAPAS kft 3 20 A

4 Folytatás az elõzõ oldalról... Funkcionális mérések U AC/DC U probe Mért mennyiség Feszültség Kisfeszültség SC III Mérõfej feszültség Mérés V AC, DC és ACDC V AC, DC és ACDC 0.1 V 0.1 V Nyitott kapcsok feszültsége U0 Rövidrezárási áram Ik Belsõ ellenállás Saját bizonytalanság Mérési bizonytalanság Túterhelhetõség GMCI Messtechnik GmbH / RAPAS kft 4 ±(5% MÉ +10 d) R Ellenállás kω 100 Ω <20V 1.1 ma ±(1% MÉ +3 digit) I clip Temp Mért mennyiség Teljesítménytényezõ, PF, szinusz: cos fi Maradák áram AL L és N között Árammérés lakatfogóval, WZ12C feszültségáram konverterrel Hõmérsékletmérés Pt100 / Pt1000 érzékelõvel Mérés A~ 1 ma 1.5 MΩ A~ 1 A 1.5 MΩ C 1 C ma~ 10 µa ±(3% MÉ +10 digit) lakatfogó nélkül ±(2% MÉ +1 C) C 0.1 C <20V 1.1 ma ±(1% MÉ +1 C) C 1 C ±(2% MÉ +1 C) Megjegyzések: 1) 25 ma: a maradék áram lekapcsol 100 mson belül 2) kivéve földszivárgó áram: csak ma 3) A mérõkör ellenállása nagy, jelzés a kijelzõn 4) Nem lehet mérni AC mérõárammal az (1) és (3) csatlakozó hüvelyeken 5) Mérési idõtartam max. 40 s, védelem túlmelegedés ellen: új mérés nem indítható 1 percen belül A hálózati csatlakozás ellenõrzése A készülék automatikusan felismeri a hálózati csatlakozási hibákat az alább felsorolt feltételek esetén. A kezelõt a készülék informálja a hiba jellegérõl, és veszély esetén letiltja a mérési funkciókat. Hálózati csatlakozási hiba Érintésre feszültség a PE védõvezetõn A PE védõvezetõ és az L fázisvezetõ fel van cserélve, vagy az N semleges vezetõ szakadt Érintési feszültség a PE védõvezetõ és az N semleges, vagy az L fázisvezetõ között A hálózati feszültség túl alacsony Üzenet Feltétel Mérések Szöveg az LCDn Lámpa kigyullad Szöveg az LCDn Lámpa kigyullad Nyomja meg gombot U>40 V A feszültség PEn >65 V U>25 V ULN <90/180 V Letiltva Lehetetlen (nincs táplálás) Letiltva, jóllehet a letiltás semlegesíthetõ (pl. IT hálózat) Bizonyos feltételek mellett lehetésges Megjegyzés Számított érték P / S, Kijelzés >10 W ±(10% MÉ +10d) Saját bizonytalanság Mérési bizonytalanság Túterhelhetõség ±(10% MÉ+5 digit) ±(5% MÉ+5 digit) (1) 10 V 10 V 10 V 6) Számított érték: 7) A készülék összehasonlítja a mért P és a számított S értéket és a kisebbik értéket jelzi ki Key: MÉ = mért érték, d = digit IL = páciens, tokozás és földszivárgó áram, valamint páciens segédáram Befolyásoló mennyiségek és hatásuk Befolyásoló mennyiség/ Hatásterület DIN VDE 0404 szerinti jelzés Okozott hiba ±...% a mért értékre Használati helyzet változása E1 Változás a méréshez beállított tápfeszültségben Hõmérséklet változás C és C E2 2.5 E3 A megadott okozatt hiba 10 K hõmérésklet változásra vonatkozik 1 PE mérésekor 0.5 az összes többi mérésban Áram a mérendõ készüléken E4 2.5 Alacsony frekvenciás mégneses mezõk Impedancia a mérendõ készüléken E5 2.5 E6 2.5 Kapacitás, szigetelésmérés E7 2.5 Mért áram hullámformája 2 kapacitív terhelésnél Hz (ekvivalens szivárgó E8 áram) Hz 1 (érintési áramnál) 2.5 az összes többi mérésban

5 Referencia ok Hálózati feszültség: 115/230 V ±0.2% Hálózati frekvencia: 50/60 Hz ±0.1% Hullám alak: szinusz (eltérés az effektív és az egyenirányított érték között <0.5%) Környezeti hõmérséklet: +23 C ±2 K Relatív nedvesség tartalom: 40%... 60% Terhelõ impedancia: lineáris ok Hálózati feszültség: V, vagy 207 Hálózati frekvencia: 50 vagy 60 Hz Hullám alak: szinusz Hõmérséklet: +0 C 50 C Környezeti feltételek Tárolási hõmérséklet: 20 C C Mûködési hõmérsékleti : 10 C C Pontossági hõmérsékleti : C Relatív nedvesség max. 75%, lecsapódás nélkül Használati magasság: max m Elektromágneses kompatibilitás Interferencia emisszió EN 61326:2006 class B Interferencia elnyomás EN Táplálás Hálózati feszültség: V, vagy 207 Hálózati frekvencia: 50 vagy 60 Hz Teljesítmény igény kb. 30 VA, 10 Aes mérõáramnál kb. 95 VA, 40 sos mérési idejû funkcionális ellenõrzéskor max VA, a teljesítmény csak a készüléken keresztül, maximális áram 16 A. RS 232 adat interfész RS 232C, soros DIN szerint Formátum 9600, N, 8, 1 Csatlakozó 9tûs szubminiatûr csatlakozó aljzat Elektromos biztonság Biztonsági osztály: I, IEC /EN / VDE szerint Névleges feszültség: 115/230 V Vizsgáló feszültség: 3.7 KV, 50 Hz Mérési kategória: 250 V, CAT II Szennyezési fokozat: 2 Biztonságos lekapcsolás, ha a mért készüléknél a maradék áram >25 ma, lekapcsolási idõ <100 ms mérõfej áram >10 ma esetén <1 ms Mechanikai kivitel Kijelzõ: háttérvilágításos pontmátrix LCD, 128*128 képpont Méretek (hosszú * széles * magas): 292 * 138 * 243 mm Súly: kb. 4.5 kg Védettség: tokozás IP 40, csatlakozók IP 20 DIN VDE 0470 Part 1/EN szerint A készülékkel szállított tartozékok 1 mérõkábel mérõfejjel 1 dugaszolható krokodil csipesz a mérõfejhez 3 dugaszolható gyorscsatlakozós csatlakozó 10 pácienshez csatlakozó kábel, 2 mm 10 krokodil csipesz, 2 mm 1 DKD kalibrációs jegyzõkönyv 1 Használati útmutató 1 hordszíj 1 CD ROM (demó) PS3 adatkezelõ PC software 1 CD ROM (demó) PC.doc PC software PC.docWORD/EXCEL jegyzõkönyv készítéshez és listázáshoz, valamint a mért értékek kezeléséhez 1 bónusz a készülék egyszeri újrakalibrálásához A nem telepített felhasználói interfész nyelv letölthetõ a GossenMetrawatt Weboldaláról ( és telepíthetõ a készülékre. Egyszerre csak egy felhasználói nyelv telepíthetõ a készülékre. Követelmények a szoftver telepítéséhez Software: MS WINDOWS 2000 vagy XP Hardware: IBM kompatibilis WINDOWS PC, min. 200 MHz Pentium CPU, legalább 64 MB RAM SVGA monitor Keménylemezes tároló min, 20 MB szabad hellyel MICROSOFT kompatibilis egér Tartozékok Memória és bemeneti egység SECUTEST SI A mért értékek ebben az egységben tárolhatók. az eltárolt értékek a billentyûzettel bevihetõ megjegyzésekkel egészíthetõk ki. a készüléken található LCD a modul kijelzõ egységeként használható. Elvégezhetõ a mért értékek statisztikai analízise (%os értékelése a sikeresen elvégzett méréseknek). Az SI egység csavarokkal a készülék fedelébe erõsíthetõ be, így az külön helyet nem igényel. A billentyûzet adatait lásd külön adatlapon. SECUcal kalibrációs adapter Ezzel az egységgel a mérõmûszer mérési bizonytalansága ellenõrizhetõ a DIN VDE and 0751 (IEC 62353) elõírásai szerint. Általában ezeket a készülékeket évente egyszer ellenõrizni kell, ahogy azt a BGV A3 (régebben VGB 4) elõírja a véletlen balesetek megelõzése céljából, továbbá annak a céljából, hogy a készülék megfelele az ISO9000 minõségi elõírásainak. Az ellenõrzésnek ki kell terjednie a vonatkozó DIN VDE szabvány által elõírt határértékek ellenõrzésére, valamint a következõ ellenõrzésekre: védõvezetõ ellenállása, szigetelésvizsgálat, ekvivalens szivárgó áram, különbségi és/vagy érintési, valamint tokozás szivárgó árama. GMCI Messtechnik GmbH / RAPAS kft 5

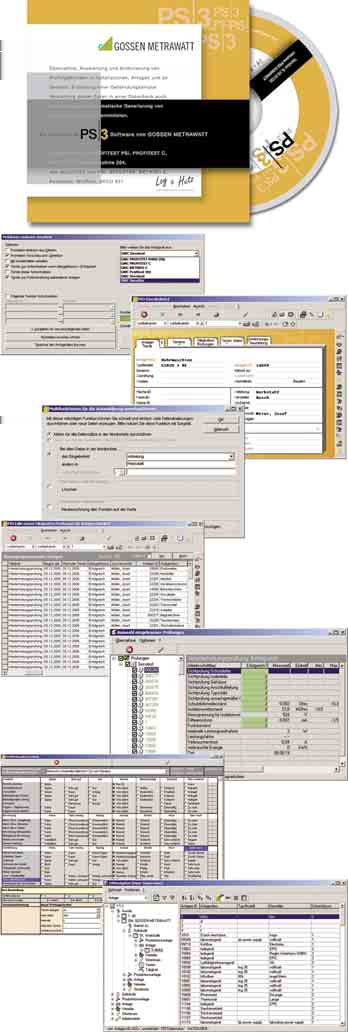

6 K2010 kemény hordtáska a SECULIFEST SI és tartozékai számára F2000 hordtáska a SECULIFEST és tartozékai számára PS 3 Univerzális, moduláris felépítésû mérõmûszer szoftver rendszerek, berendezések, és szolgáltatások kezelése, plusz jegyzõkönyv készítés. A mért objektumok mért értékeinek automatikus kiolvasása és analízise. A mért objektumok adatainak rendben tartása tárolása adatbázisban. Mérési jegyzõkönyvek az egyéni igényeknek megfelelõen. PS 3 compact A SECULIFE ST készülékkel mért objektumok adatainak kezelése és mérési jegyzõkönyv készítése PS 3 GM Alapmodul és eszközmeghajtó, segítségével a mért adatok kiolvashatók a SECU LIFE STbõl PS 3 AM PS3 AM (alapmodul, eszközmeghajtó és kiegészítõ modul) a következõ modulokkal: berendezés kezelés távmodul karbantartás kezelés vonalkód nyomtatás PS 3 kiegészítõ modulok PS3 Navigator és LHViewer (szükséges: PS3 AM) PS3 Ügyfél, ügyfél opciók (szükséges: PS3 AM) PS3 Veszély analízis (szükséges: PS3 AM) PS 3 frissítés Frissítés PS3 AM, version 9hez, a veszélyanalízissel, alapszoftver: PS3 kiegészítõ modul (version 3 vagy 4) PS 3 upgrade Upgrade PS3 AMhez veszély analízissel, alapszoftver: SEQ.base alapszoftver: PC.base alapszoftver: PC.docWORD/ EXCEL, PC.docACCESS alapszoftver: Elektromanager / Protokollmanager alapszoftver: PS3 compact (bármelyik változat) alapszoftver: PS3 alapszoftver (bármelyik változat) Karbantartási szerzõdés: PS3 karbantartási szerzõdés kívánságra. PS 3 rendszer igény Windows kompatibilis PC minimum Pentium IV CPU >2 GHz Windows 2000 SP4 / Windows XP Operatív memória: 512 MB RAM Keménylemezes tároló kb. 800 MB szabad hellyel (adatok nélkül) CD ROM meghajtó Floppy diszk meghajtó vagy csatlakozás GMCI Messtechnik GmbH / RAPAS kft 6

7 PC Software SECULIFE SThez Analízis szoftverek összehasonlítása PC.docWORD/ EXCEL, PC.docACCESS PS 3 PS3 kompakt Autonomous Szükséges: WINWORD / EXCEL / ACCESS Önálló Típus Always complete Modular igen Alapadatok kezelése WINWORD/EXCEL / Teljesen ACCESS segítségével önálló Keresõ funkció Access funkciók használata Lista generátor Access funkciókkal Önálló Automatikus határidõ követés Forma nyomtatvány generátor Standard WINWORDdel Önálló Kiegészítõ modulban Kiegészítõ modulban Nem tárolható igen Statisztika Hiba statisztika, meghibásodási statisztika Opció igen Navigátor igen (modul) igen Ügyfé opciók igen (modul) igen Külsõ funkciók igen (modul) igen Vonalkód generálás (standard) Hálózati kompatibilitás (standard) (modul) igen Leltár kezelés igen (modul) igen Megtekintés igen (modul) igen Javítási funkciók igen igen Dokumentum kezelés igen (modul) igen Hibaüzenet modul igen (modul) igen Mérési jegyzõkönyv és mért érték lista elõállítása a PC.docWORD/ EXCEL softverrel Szükséges szoftverek: Microsoft WORD / Microsoft EXCEL A PC.docWORD/ EXCEL szoftver a billentyûzettel bevitt megjegyzésekkel/adatokkal, valamint a mért értékekkel mérési jegyzõkönyvet vagy mért érték listát állít elõ, amely aztán a MicrosoftRWORD vagy Microsoft EXCEL szoftverekkel kinyomtathatók. Mért adatok kezelése PC.docACCESS szoftverrel Szükséges szoftver: MicrosoftRACCESS A PC.docACCESS szoftver kezeli a mérõmûszer, a mért eszköz, gép, berendezés adatai, és a mért értékeket. A már meglévõ adatok és mért értékek automatikusan betöltõdnek a vizsgált objektum vagy az adott ügyfél nevének megadásakor. Az adatok a vonatkozó mérési elõírásnak megfelelõen lista vagy táblázatos formában jelennek meg. Az adatok különbözõ szempontok szerint sorrendbe rakhatók és szûrhetõk. Így teljes körû adatkezelés valósítható meg. A mérési jegyzõkönyvek és határidõs listák választható azonosító számokkal és határidõkkel nyomtathatók ki. A PC.docWORD/EXCEL és PC.docACCESS szoftverek részletes leírása a vonatkozó adatlapon találhatók meg. GMCI GossenMetrawatt GmbH ThomasMannStr. 1620, Nürnberg, Germany Phone: +49(0) Fax: +49(0) info@gossenmetrawatt.com Internet: Copyright, RAPAS kft, 2008 RAPAS kft 1184 Budapest, Üllõi út 315. Tel.: Fax: rapas@tonline.hu Internet: GMCI Messtechnik GmbH / RAPAS kft 7

8 Rendelési adatok Megnevezés Típus Rendfelési szám Alapkészülék Alapkészülék automatikus sorozatméréssel, interfésszel, német online utasításokkal, földelt érintkezõje dugasszal és aljzattal, mérõfejjel ellátott mérõkábellel, feltûzhetõ krokodil csipesszel, 3 feltûzhetõ gyorscsatlakozású csatlakozóval, DKD kalibrációs jegyzõkönyvvel, használati útmutatóval Mint a fenti készülék, de nemzetközi használathoz adapter készlettel a hálózati csatlakozáshoz a felhasználó országának megfelelõen és angolnyelvû interfésszel SECULIFE ST SECULIFE ST M693A M693B PC Analízis szoftver Szoftver a karbantartás, a készülék és a mért értékek kezelésére és dokumentálására a helyi jogi követelményeknek megfelelõen PS 3 PC szoftver mérési jegyzõkönyv és listák elõállításához kiegészítõ szoftver MSWord/EXCELhez PC.docWORD/ EXCEL"! D) PC szoftver a mérési adatok kezeléséhez kiegészítõ szoftver MSAccess hez PC.docACCESS"! D) PC szoftver BGV A3, DIN VDE 0100, VDE , VDE 0751 (IEC 62353), VDE 0113 szerinti elektromos mérések kezeléséhez és dokumentálásához ELEKTROmanager BGV A3, VDE 0100, VDE szerinti mérési jegyzõkönyv elõállító szoftver a SECUTEST (P)SI és PROFITEST (P)SIBC készülékekhez. PROTOKOLLmanager További információk a >Products > Software > Software for Testers Internet oldalon Tartozékok jegyzõkönyv készítéséhez SI modul D, GB, F, NL, I, E és CZ nyelveken, telepek és használati útmutató SECUTEST SI M702F Nyomtató adapter Centronics interfésszel csatlakozó külsõ nyomtatóhoz DAII Z745M Vonalkód szkennerhez, nyomtatóhoz és RFID szkennerhez lásd külön adatlap Tartozék mérõfejek, érzékelõk, adapterek és kábelek Mérõfej és kábel, 2 m, alkalmas nagyfeszültségû mérésekhez is SK2 Z745D Mérõkábel 5 m SK5 Z745K Kefés mérõfej Z745G Z745G 12vezetékes páciens csatlakozó kábel, mindegyik vezetõ 4 mmes dugasszal, J01 kivitelû készülékekhez PA4 Z745L Pt100 felületi és merülõ hõmérsékletérzékelõ, C Z3409 GTZ R0001 Pt100 kályhahõmérsékletérzékelõ, C TF550 GTZ R0001 Lakatfogó adapter, 1 ma 15 A és 1 A 150 A átkapcsolható méréstartománnyal 1 ma 15 A vagy 1 A 150 A. Frekvencia : Hz, 1 mv/ma és 1 mv/a érzékenységgel WZ12C D) Z219C Sönt méréshatár kiterjesztéshez G01 kivitelû WZ12C transzformátorral történõ méréshez Z864A Z864A Adapter egyfázisú földelõ érintkezõvel rendelkezõ dugasszal ellátott hosszabbító kábelek ellenõrzéséhez. Nem használható 260 szerinti nagyfeszültségû mérésekhez EL1 Z723A Dugasz EL1hez 3 csatlakozó kábellel bármilyen csatlakozási szabványhoz PROUNI GTZ R0003 Dugasz EL1hez 10 mes kábellel PE és hasonló mérésekhez PRORLO GTZ R0002 Schuko dugasz (csere dugasz, EL1ben benne van) PROSchuko GTZ R0001 Mérõadapter 1 és 3fázisú csatlakozó dugóval CEE 32Aig Minden 1 és 3fázisú elektromos készülék hálózati feszültség nélküli DIN VDE szerinti méréséhez 1, és 3fázisú hosszabbító kábelek DIN VDE szerinti méréséhez VL2E Z745W Mérõadapter CEE16 és CEE32 csatlakozású eszközök ellenõrzéséhez (max. 20 A terhelés) AT3IIS (D) Z745T Mint az AT3IIS, de max. 32A terhelõ árammal AT3II S32 (D) Z745X 3fázisú áramadapter 16A/32A (mérés) a mérõmûszerhez történõ csatlakozáshoz DIN VDE , 0751 és IEC 601 szerinti mérésekhez AT3IIIE (D) Z745S Adapter a mérendõ eszközök csatlakoztatásához: 3pólus 16 A, 5pólus 16 A és 32 A, 5 db. 4 mmes csatlakozó hüvely CEEAdapter Z745A Kábelkészlet a mérõmûszer földelõ érintkezõ nélküli hálózati aljzathoz és a mérendõ eszközhöz történõ csatlakoztatásához. Nem használható 260 szerinti nagyfeszültségû mérésekhez. KS13 GTY P01 Kábelkészlet (1 pár mérõkábel), 1.2 m 1000 V/CAT III, 600 V/CAT IV 16 A VDEGS jelzéssel KS172 GTY P01 Egyéb tartozékok Kalibráló adapter DIN VDE and 0751 (IEC ) szerinti ellenõrzõ mûszerekhez (max. 200 ma). Nem használható 260 szerinti nagyfeszültségû mérésekhez és védõvezetõ 10 Arel és 25 Arel történõ méréséhez. SECUcal 10 Puha hordtáska SECUTEST... készülékekhez F2000 D) Z700D Kemény hordtáska SECUTEST...készülékekhez K2010 Z504L D) Külön adatlap Z715A GMCI GossenMetrawatt GmbH ThomasMannStr. 1620, Nürnberg, Germany Phone: +49(0) Fax: +49(0) info@gossenmetrawatt.com Internet: Copyright, RAPAS kft, 2008 RAPAS kft 1184 Budapest, Üllõi út 315. Tel.: Fax: rapas@tonline.hu Internet: GMCI Messtechnik GmbH / RAPAS kft 8
