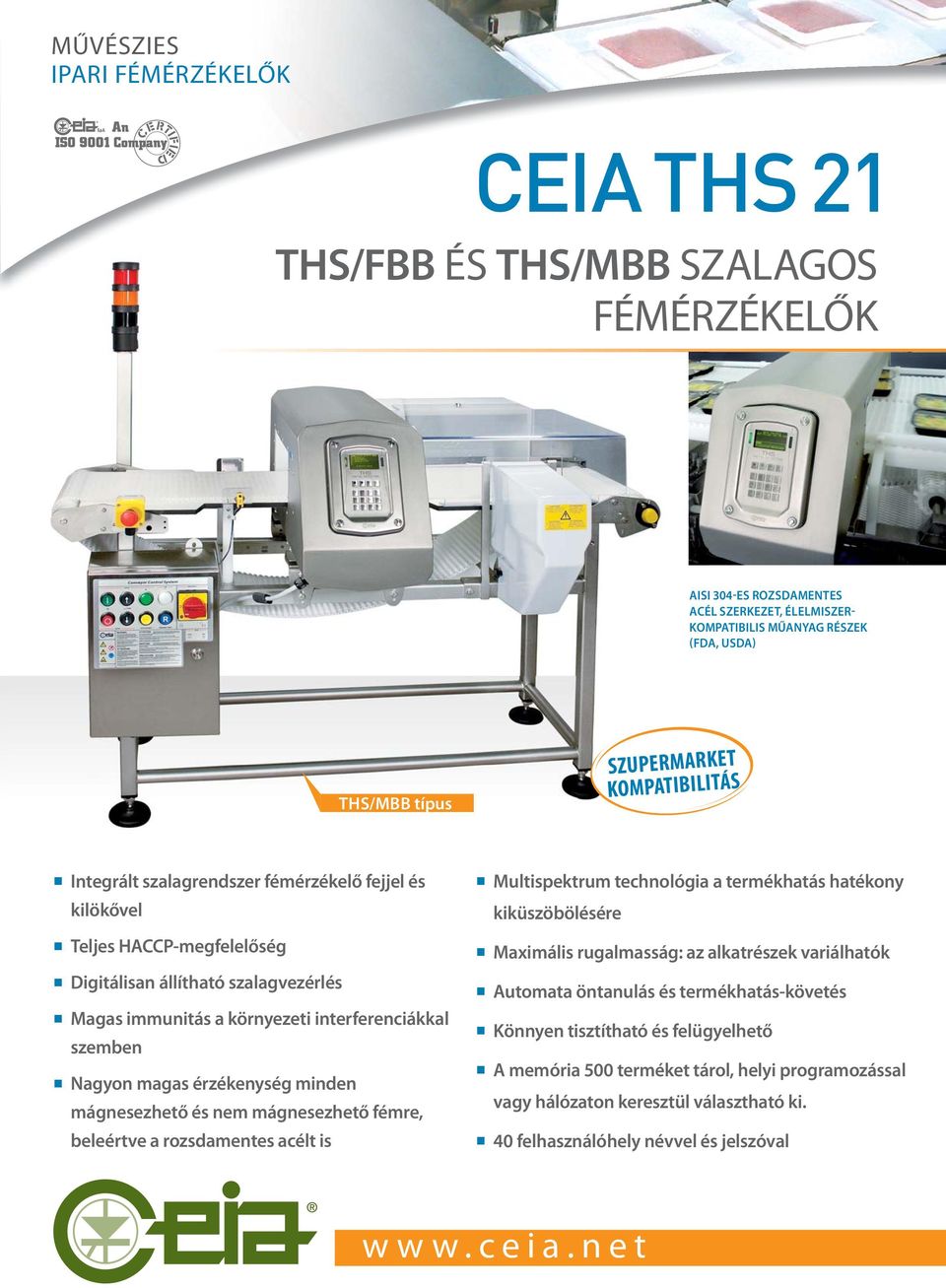

1 MŰVÉSZIES IPARI FÉMÉRZÉKELŐK CEIA THS 21 THS/FBB ÉS THS/MBB SZALAGOS FÉMÉRZÉKELŐK AISI 304-ES ROZSDAMENTES ACÉL SZERKEZET, ÉLELMISZER- KOMPATIBILIS MŰANYAG RÉSZEK (FDA, USDA) THS/MBB típus SZUPERMARKET KOMPATIBILITÁS Integrált szalagrendszer fémérzékelő fejjel és kilökővel Teljes HACCP-megfelelőség Digitálisan állítható szalagvezérlés Magas immunitás a környezeti interferenciákkal szemben Nagyon magas érzékenység minden mágnesezhető és nem mágnesezhető fémre, beleértve a rozsdamentes acélt is Multispektrum technológia a termékhatás hatékony kiküszöbölésére Maximális rugalmasság: az alkatrészek variálhatók Automata öntanulás és termékhatás-követés Könnyen tisztítható és felügyelhető A memória 500 terméket tárol, helyi programozással vagy hálózaton keresztül választható ki. 40 felhasználóhely névvel és jelszóval

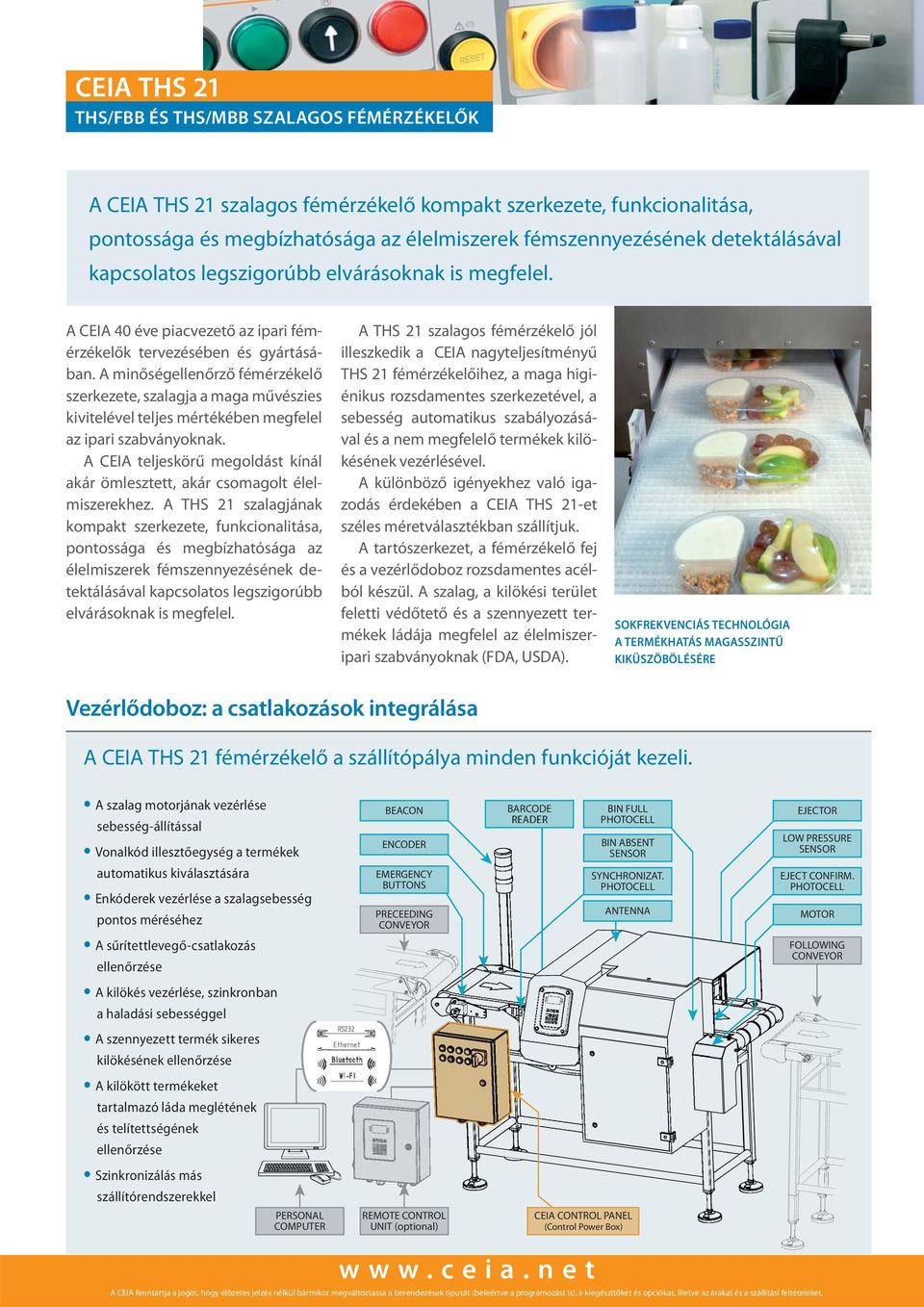

2 CEIA THS 21 THS/FBB ÉS THS/MBB SZALAGOS FÉMÉRZÉKELŐK A CEIA THS 21 szalagos fémérzékelő kompakt szerkezete, funkcionalitása, pontossága és megbízhatósága az élelmiszerek fémszennyezésének detektálásával kapcsolatos legszigorúbb elvárásoknak is megfelel. A CEIA 40 éve piacvezető az ipari fémérzékelők tervezésében és gyártásában. A minőségellenőrző fémérzékelő szerkezete, szalagja a maga művészies kivitelével teljes mértékében megfelel az ipari szabványoknak. A CEIA teljeskörű megoldást kínál akár ömlesztett, akár csomagolt élelmiszerekhez. A THS 21 szalagjának kompakt szerkezete, funkcionalitása, pontossága és megbízhatósága az élelmiszerek fémszennyezésének detektálásával kapcsolatos legszigorúbb elvárásoknak is megfelel. A THS 21 szalagos fémérzékelő jól illeszkedik a CEIA nagyteljesítményű THS 21 fémérzékelőihez, a maga higiénikus rozsdamentes szerkezetével, a sebesség automatikus szabályozásával és a nem megfelelő termékek kilökésének vezérlésével. A különböző igényekhez való igazodás érdekében a CEIA THS 21-et széles méretválasztékban szállítjuk. A tartószerkezet, a fémérzékelő fej és a vezérlődoboz rozsdamentes acélból készül. A szalag, a kilökési terület feletti védőtető és a szennyezett termékek ládája megfelel az élelmiszeripari szabványoknak (FDA, USDA). SOKFREKVENCIÁS TECHNOLÓGIA A TERMÉKHATÁS MAGASSZINTŰ KIKÜSZÖBÖLÉSÉRE Vezérlődoboz: a csatlakozások integrálása A CEIA THS 21 fémérzékelő a szállítópálya minden funkcióját kezeli. A szalag motorjának vezérlése sebesség-állítással Vonalkód illesztőegység a termékek automatikus kiválasztására Enkóderek vezérlése a szalagsebesség pontos méréséhez A sűrítettlevegő-csatlakozás ellenőrzése A kilökés vezérlése, szinkronban a haladási sebességgel A szennyezett termék sikeres kilökésének ellenőrzése A kilökött termékeket tartalmazó láda meglétének BEACON ENCODER EMERGENCY BUTTONS PRECEEDING CONVEYOR BARCODE BIN FULL PHOTOCELL BIN ABSENT SENSOR SYNCHRONIZAT. PHOTOCELL ANTENNA EJECTOR LOW PRESSURE SENSOR EJECT CONFIRM. PHOTOCELL MOTOR FOLLOWING CONVEYOR és telítettségének ellenőrzése Szinkronizálás más szállítórendszerekkel PERSONAL COMPUTER REMOTE CONTROL UNIT (optional) CEIA CONTROL PANEL (Control Power Box)

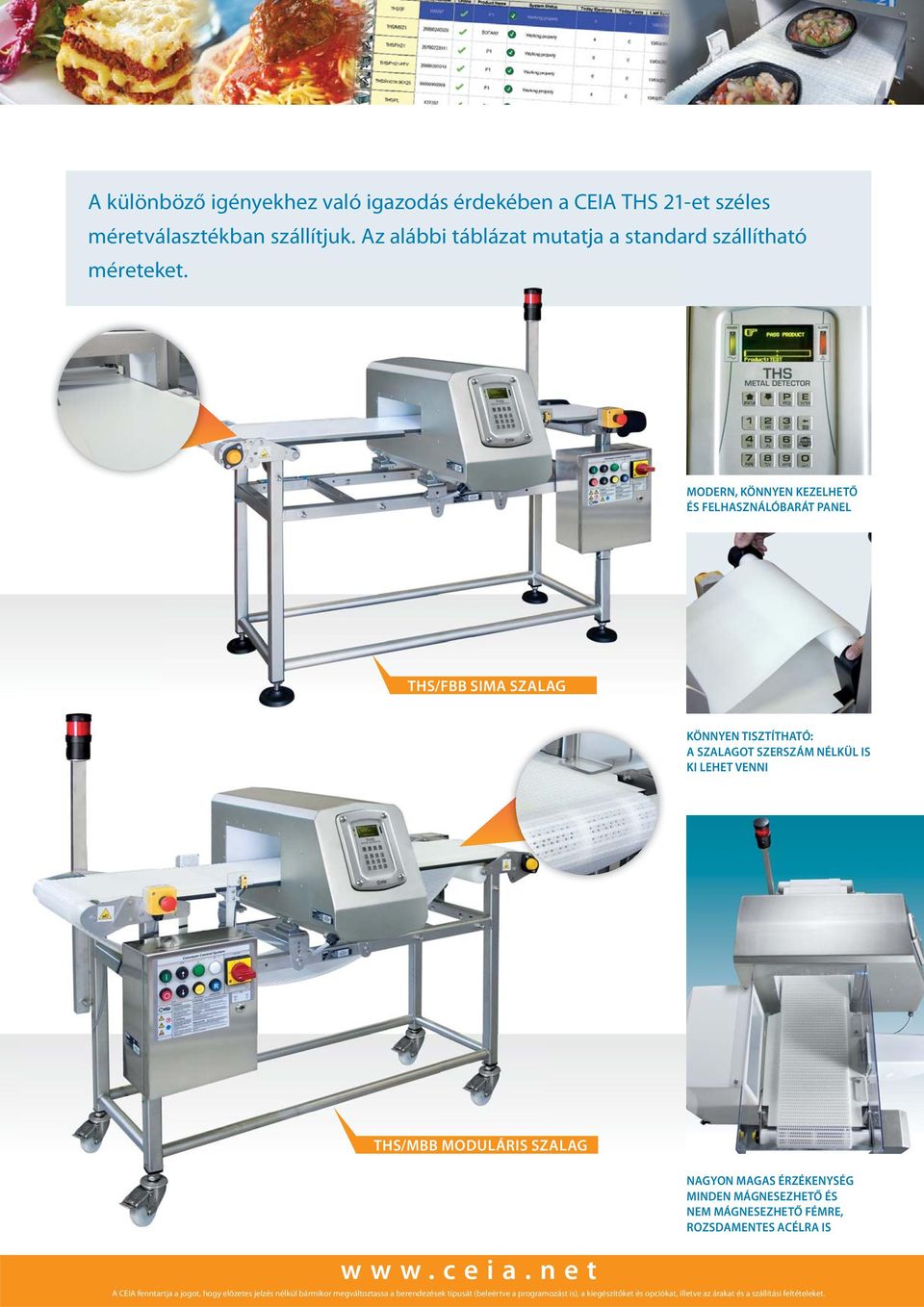

3 A különböző igényekhez való igazodás érdekében a CEIA THS 21-et széles méretválasztékban szállítjuk. Az alábbi táblázat mutatja a standard szállítható méreteket. MODERN, KÖNNYEN KEZELHETŐ ÉS FELHASZNÁLÓBARÁT PANEL THS/FBB SIMA SZALAG KÖNNYEN TISZTÍTHATÓ: A SZALAGOT SZERSZÁM NÉLKÜL IS KI LEHET VENNI THS/MBB MODULÁRIS SZALAG NAGYON MAGAS ÉRZÉKENYSÉG MINDEN MÁGNESEZHETŐ ÉS NEM MÁGNESEZHETŐ FÉMRE, ROZSDAMENTES ACÉLRA IS

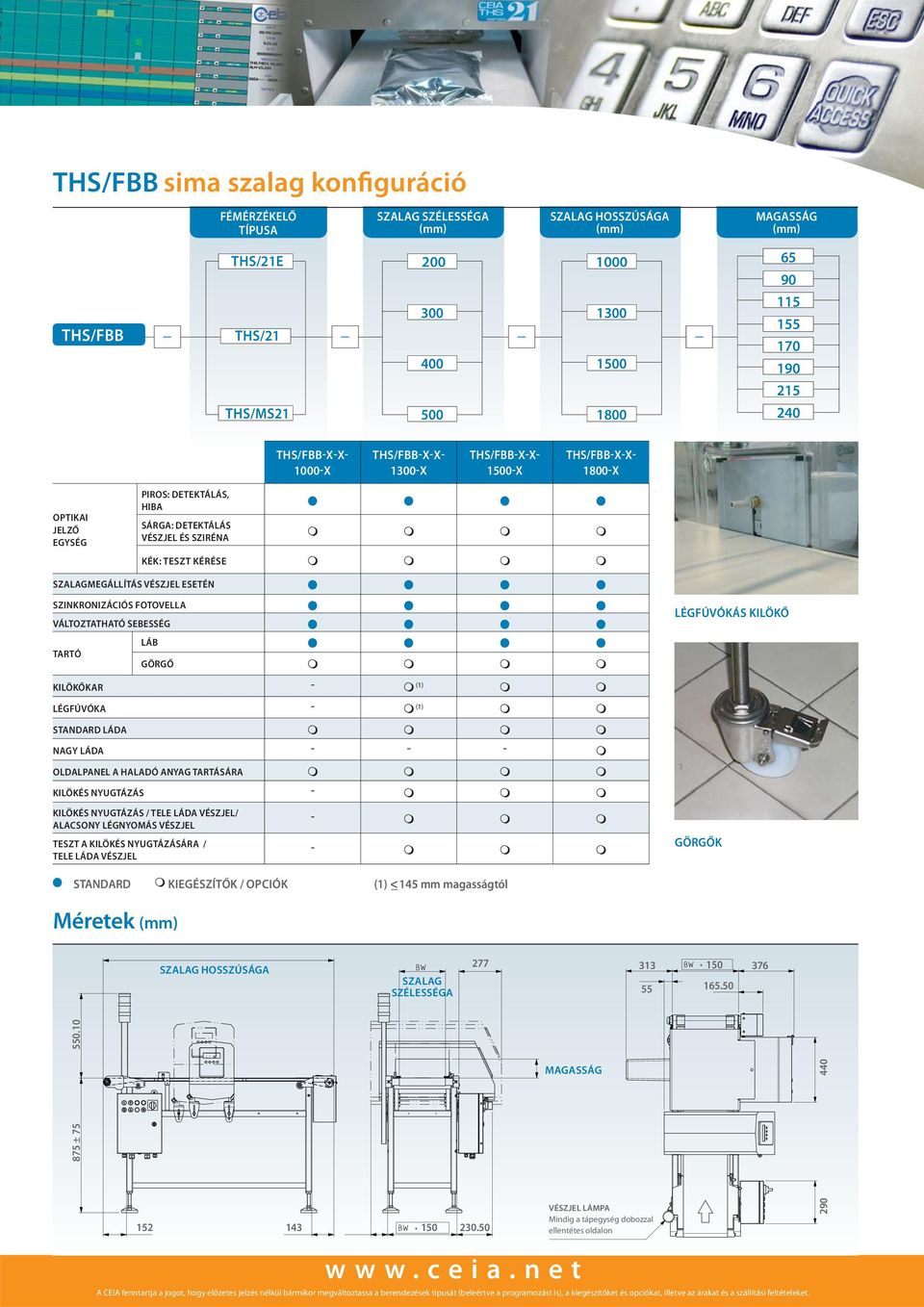

4 THS/FBB sima szalag konfiguráció FÉMÉRZÉKELŐ TÍPUSA SZALAG SZÉLESSÉGA SZALAG HOSSZÚSÁGA THS/FBB THS/21E _ THS/21 _ THS/MS X 1300-X 1500-X 1800-X OPTIKAI JELZŐ EGYSÉG PIROS: DETEKTÁLÁS, HIBA SÁRGA: DETEKTÁLÁS VÉSZJEL ÉS SZIRÉNA KÉK: TESZT KÉRÉSE SZALAGMEGÁLLÍTÁS VÉSZJEL ESETÉN SZINKRONIZÁCIÓS FOTOVELLA VÁLTOZTATHATÓ SEBESSÉG TARTÓ LÁB GÖRGŐ KILÖKŐKAR - (1) LÉGFÚVÓKA - (1) STANDARD LÁDA NAGY LÁDA OLDALPANEL A HALADÓ ANYAG TARTÁSÁRA KILÖKÉS NYUGTÁZÁS KILÖKÉS NYUGTÁZÁS / TELE LÁDA VÉSZJEL/ ALACSONY LÉGNYOMÁS VÉSZJEL TESZT A KILÖKÉS NYUGTÁZÁSÁRA / TELE LÁDA VÉSZJEL LÉGFÚVÓKÁS KILÖKŐ GÖRGŐK STANDARD KIEGÉSZÍTŐK / OPCIÓK (1) <_ 145 mm magasságtól Méretek SZALAG HOSSZÚSÁGA SZALAG SZÉLESSÉGA ± VÉSZJEL LÁMPA Mindig a tápegység dobozzal ellentétes oldalon 290

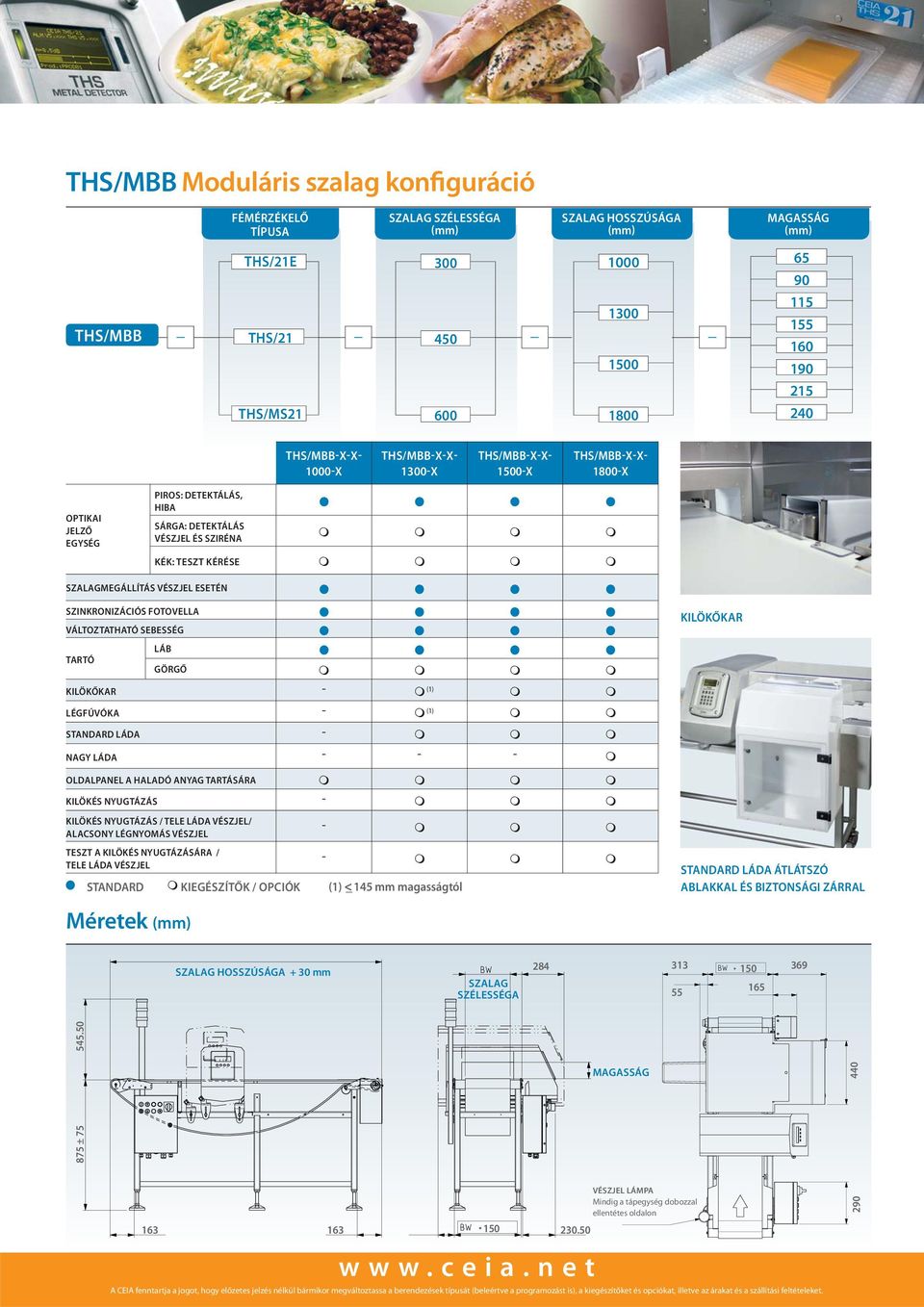

5 THS/MBB Moduláris szalag konfiguráció FÉMÉRZÉKELŐ TÍPUSA SZALAG SZÉLESSÉGA SZALAG HOSSZÚSÁGA THS/MBB THS/21E _ THS/21 _ THS/MS X 1300-X 1500-X 1800-X OPTIKAI JELZŐ EGYSÉG PIROS: DETEKTÁLÁS, HIBA SÁRGA: DETEKTÁLÁS VÉSZJEL ÉS SZIRÉNA KÉK: TESZT KÉRÉSE SZALAGMEGÁLLÍTÁS VÉSZJEL ESETÉN SZINKRONIZÁCIÓS FOTOVELLA VÁLTOZTATHATÓ SEBESSÉG TARTÓ STANDARD LÁB GÖRGŐ KILÖKŐKAR - (1) LÉGFÚVÓKA - (1) STANDARD LÁDA NAGY LÁDA OLDALPANEL A HALADÓ ANYAG TARTÁSÁRA KILÖKÉS NYUGTÁZÁS KILÖKÉS NYUGTÁZÁS / TELE LÁDA VÉSZJEL/ ALACSONY LÉGNYOMÁS VÉSZJEL TESZT A KILÖKÉS NYUGTÁZÁSÁRA / TELE LÁDA VÉSZJEL KIEGÉSZÍTŐK / OPCIÓK (1) <_ 145 mm magasságtól KILÖKŐKAR STANDARD LÁDA ÁTLÁTSZÓ ABLAKKAL ÉS BIZTONSÁGI ZÁRRAL Méretek SZALAG HOSSZÚSÁGA + 30 mm SZALAG SZÉLESSÉGA ± VÉSZJEL LÁMPA Mindig a tápegység dobozzal ellentétes oldalon

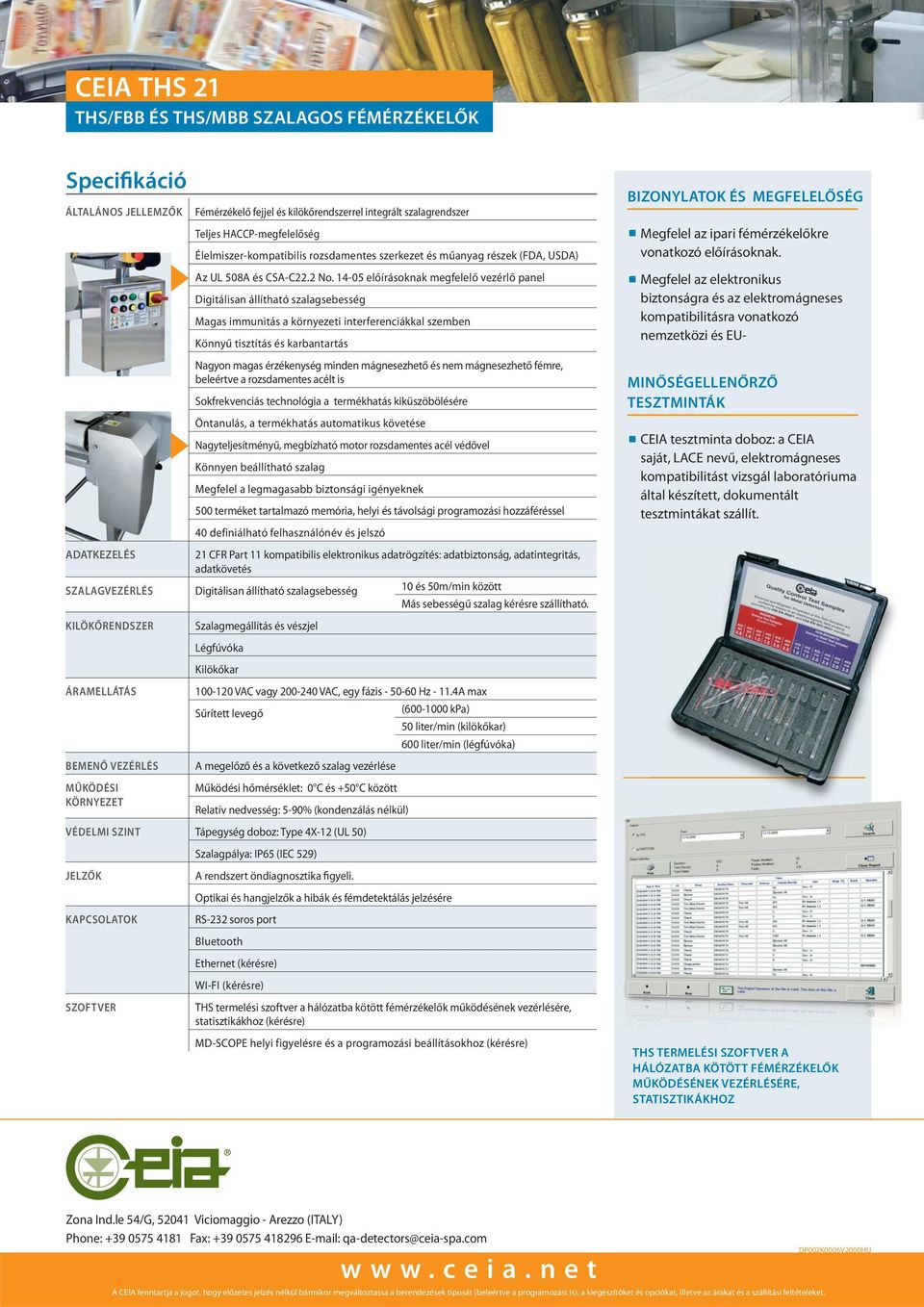

6 CEIA THS 21 THS/FBB ÉS THS/MBB SZALAGOS FÉMÉRZÉKELŐK Specifikáció ÁLTALÁNOS JELLEMZŐK Fémérzékelő fejjel és kilökőrendszerrel integrált szalagrendszer Teljes HACCP-megfelelőség Élelmiszer-kompatibilis rozsdamentes szerkezet és műanyag részek (FDA, USDA) Az UL 508A és CSA-C22.2 No előírásoknak megfelelő vezérlő panel Digitálisan állítható szalagsebesség Magas immunitás a környezeti interferenciákkal szemben Könnyű tisztítás és karbantartás Nagyon magas érzékenység minden mágnesezhető és nem mágnesezhető fémre, beleértve a rozsdamentes acélt is Sokfrekvenciás technológia a termékhatás kiküszöbölésére Öntanulás, a termékhatás automatikus követése Nagyteljesítményű, megbízható motor rozsdamentes acél védővel Könnyen beállítható szalag Megfelel a legmagasabb biztonsági igényeknek 500 terméket tartalmazó memória, helyi és távolsági programozási hozzáféréssel 40 definiálható felhasználónév és jelszó ADATKEZELÉS 21 CFR Part 11 kompatibilis elektronikus adatrögzítés: adatbiztonság, adatintegritás, adatkövetés SZALAGVEZÉRLÉS Digitálisan állítható szalagsebesség 10 és 50m/min között Más sebességű szalag kérésre szállítható. KILÖKŐRENDSZER ÁRAMELLÁTÁS BEMENŐ VEZÉRLÉS Szalagmegállítás és vészjel Légfúvóka Kilökőkar VAC vagy VAC, egy fázis Hz A max Sűrített levegő ( kpa) 50 liter/min (kilökőkar) 600 liter/min (légfúvóka) A megelőző és a következő szalag vezérlése MŰKÖDÉSI Működési hőmérséklet: 0 C és +50 C között KÖRNYEZET Relatív nedvesség: 5-90% (kondenzálás nélkül) VÉDELMI SZINT Tápegység doboz: Type 4X-12 (UL 50) Szalagpálya: IP65 (IEC 529) JELZŐK A rendszert öndiagnosztika figyeli. Optikai és hangjelzők a hibák és fémdetektálás jelzésére KAPCSOLATOK RS-232 soros port Bluetooth Ethernet (kérésre) WI-FI (kérésre) SZOFTVER THS termelési szoftver a hálózatba kötött fémérzékelők működésének vezérlésére, statisztikákhoz (kérésre) MD-SCOPE helyi figyelésre és a programozási beállításokhoz (kérésre) BIZONYLATOK ÉS MEGFELELŐSÉG Megfelel az ipari fémérzékelőkre vonatkozó előírásoknak. Megfelel az elektronikus biztonságra és az elektromágneses kompatibilitásra vonatkozó nemzetközi és EU- MINŐSÉGELLENŐRZŐ TESZTMINTÁK CEIA tesztminta doboz: a CEIA saját, LACE nevű, elektromágneses kompatibilitást vizsgál laboratóriuma által készített, dokumentált tesztmintákat szállít. THS TERMELÉSI SZOFTVER A HÁLÓZATBA KÖTÖTT FÉMÉRZÉKELŐK MŰKÖDÉSÉNEK VEZÉRLÉSÉRE, STATISZTIKÁKHOZ Zona Ind.le 54/G, Viciomaggio - Arezzo (ITALY) Phone: Fax: qa-detectors@ceia-spa.com DP002K0006V2000HU
