1 Hejőpapi mechanikai-optikai előkezelő mű Köztisztasági Egyesülés szakmai konferenciája Siófok, április 21. Ladányi Roland műszaki igazgató

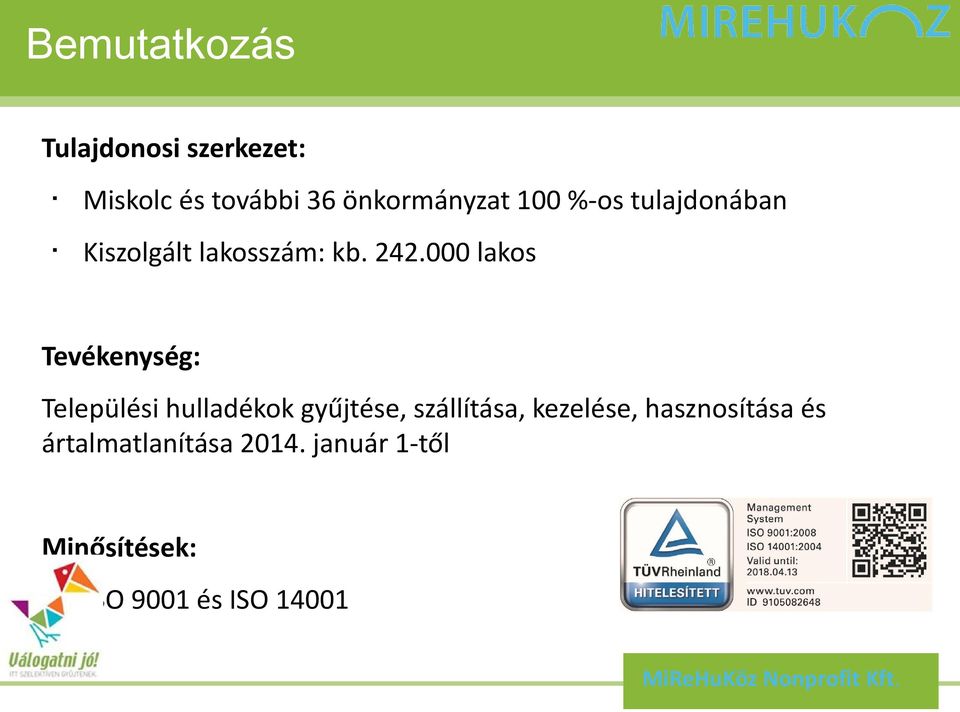

2 Bemutatkozás Tulajdonosi szerkezet: Miskolc és további 36 önkormányzat 100 %-os tulajdonában Kiszolgált lakosszám: kb lakos Tevékenység: Települési hulladékok gyűjtése, szállítása, kezelése, hasznosítása és ártalmatlanítása január 1-től Minősítések: ISO 9001 és ISO 14001

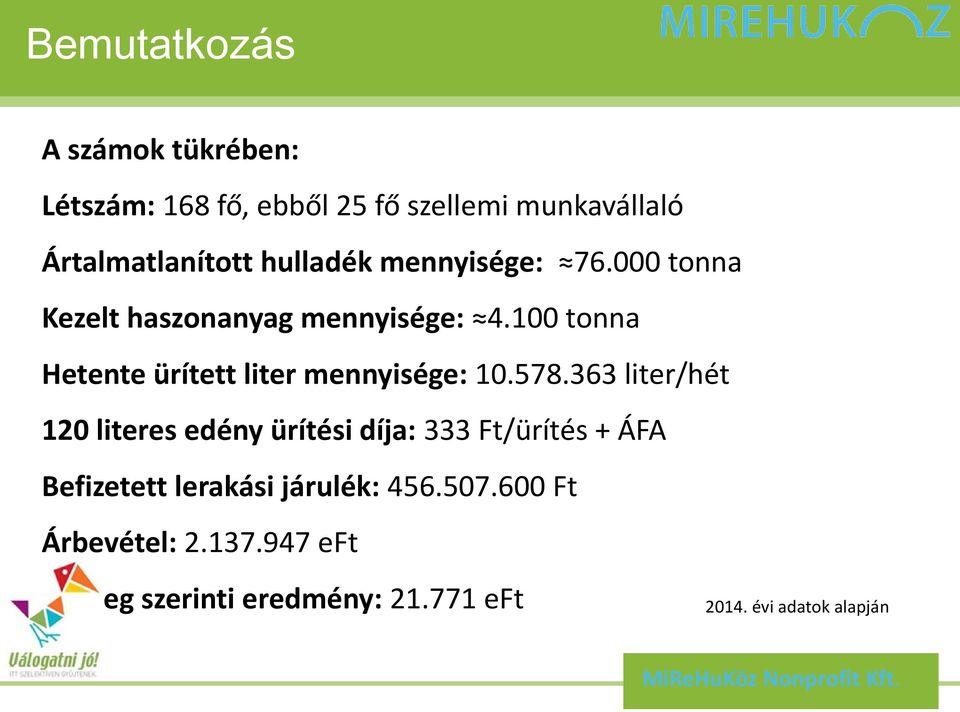

3 Bemutatkozás A számok tükrében: Létszám: 168 fő, ebből 25 fő szellemi munkavállaló Ártalmatlanított hulladék mennyisége: tonna Kezelt haszonanyag mennyisége: tonna Hetente ürített liter mennyisége: liter/hét 120 literes edény ürítési díja: 333 Ft/ürítés + ÁFA Befizetett lerakási járulék: Ft Árbevétel: eft Mérleg szerinti eredmény: eft évi adatok alapján

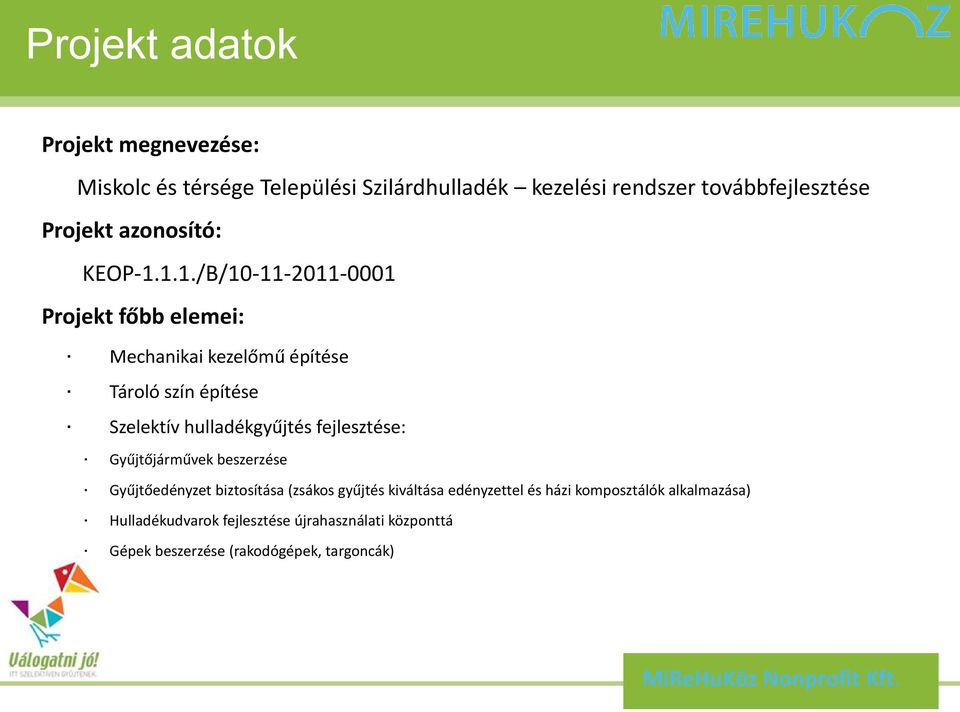

4 Projekt adatok Projekt megnevezése: Miskolc és térsége Települési Szilárdhulladék kezelési rendszer továbbfejlesztése Projekt azonosító: KEOP /B/ Projekt főbb elemei: Mechanikai kezelőmű építése Tároló szín építése Szelektív hulladékgyűjtés fejlesztése: Gyűjtőjárművek beszerzése Gyűjtőedényzet biztosítása (zsákos gyűjtés kiváltása edényzettel és házi komposztálók alkalmazása) Hulladékudvarok fejlesztése újrahasználati központtá Gépek beszerzése (rakodógépek, targoncák)

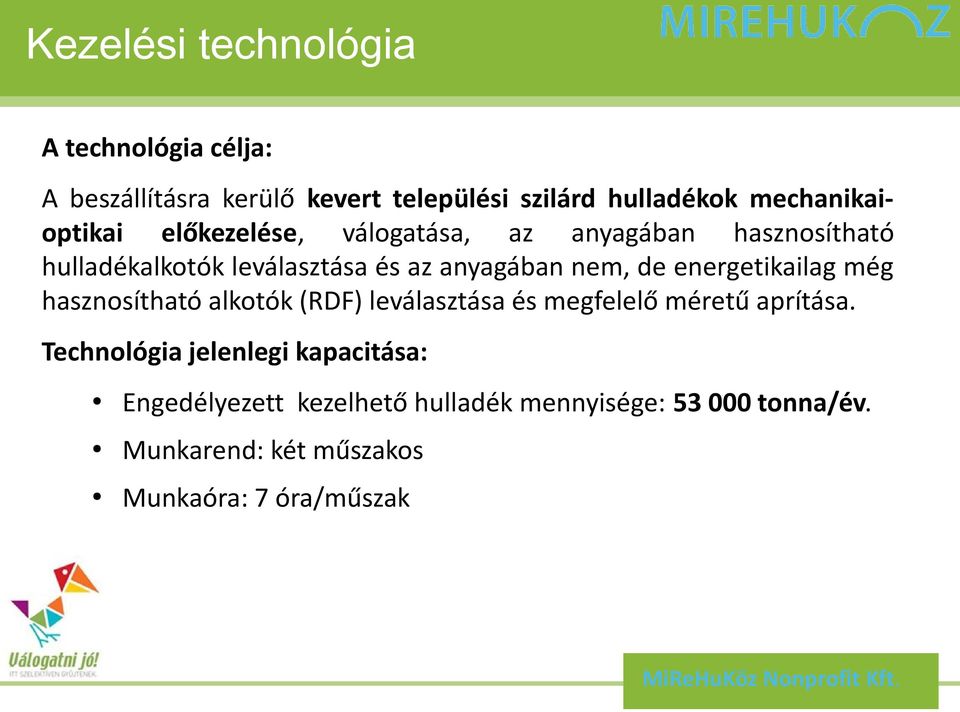

5 Kezelési technológia A technológia célja: A beszállításra kerülő kevert települési szilárd hulladékok mechanikaioptikai előkezelése, válogatása, az anyagában hasznosítható hulladékalkotók leválasztása és az anyagában nem, de energetikailag még hasznosítható alkotók (RDF) leválasztása és megfelelő méretű aprítása. Technológia jelenlegi kapacitása: Engedélyezett kezelhető hulladék mennyisége: tonna/év. Munkarend: két műszakos Munkaóra: 7 óra/műszak

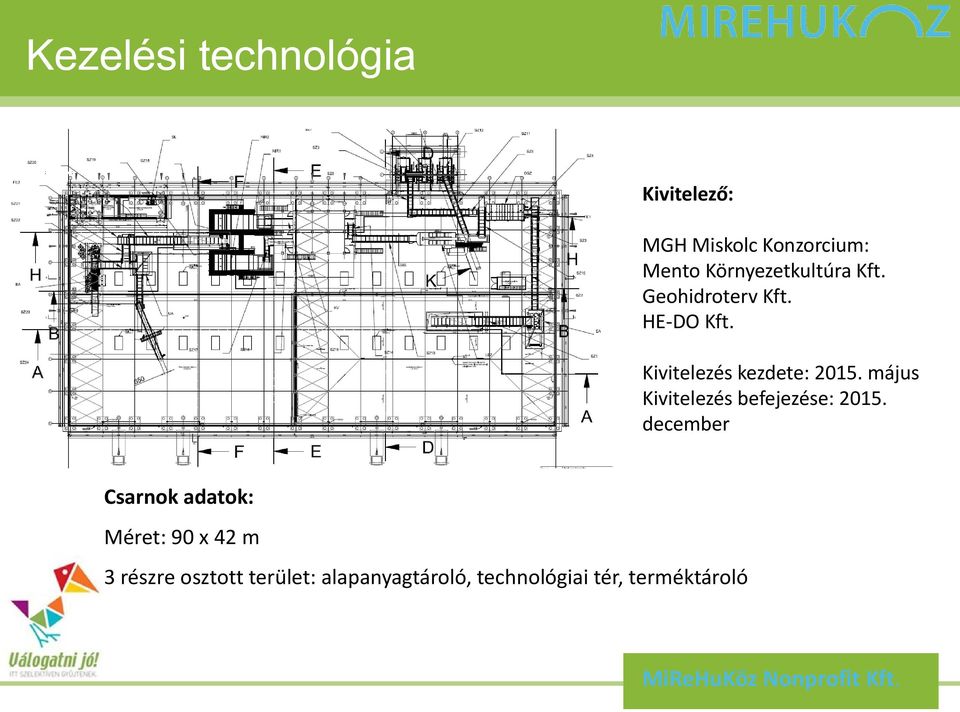

6 Kezelési technológia Kezelési technológia Kivitelező: MGH Miskolc Konzorcium: Mento Környezetkultúra Kft. Geohidroterv Kft. HE-DO Kft. Kivitelezés kezdete: május Kivitelezés befejezése: december Csarnok adatok: Méret: 90 x 42 m 3 részre osztott terület: alapanyagtároló, technológiai tér, terméktároló

7 Leválasztott hulladékok A technológia a feladásra kerülő hulladékáramból az alábbi hasznosítható végtermékek leválasztását teszi lehetővé: ferromágneses fémek színes fémek, kompozitok papír, csomagolási papír, karton műanyagok, ezen belül: PE fólia PET PP / HDPE könnyű frakció maradéka (RDF)

8 Kezelési technológia elemei lassú fordulatú, elektromos hajtású előaprító mágneses fémleválasztó dobszita légszeparátor kézi válogató, légkondicionált fűtött kabinnal optikai válogató mágneses fémleválasztó utóaprító vertikális bálázó

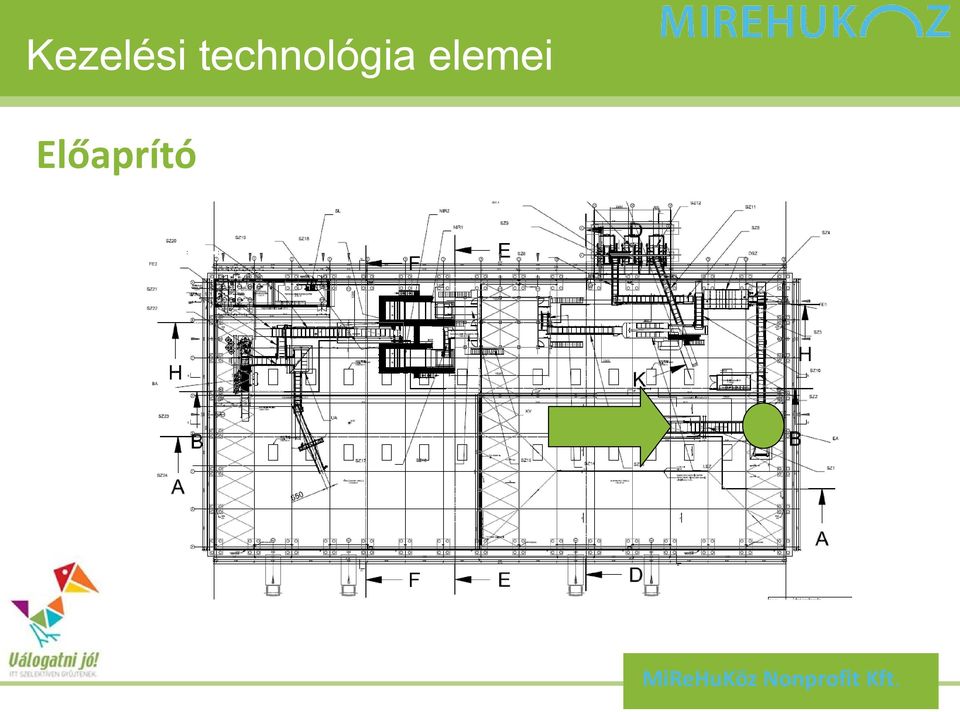

9 Kezelési technológia elemei Előaprító Kezelési technológia

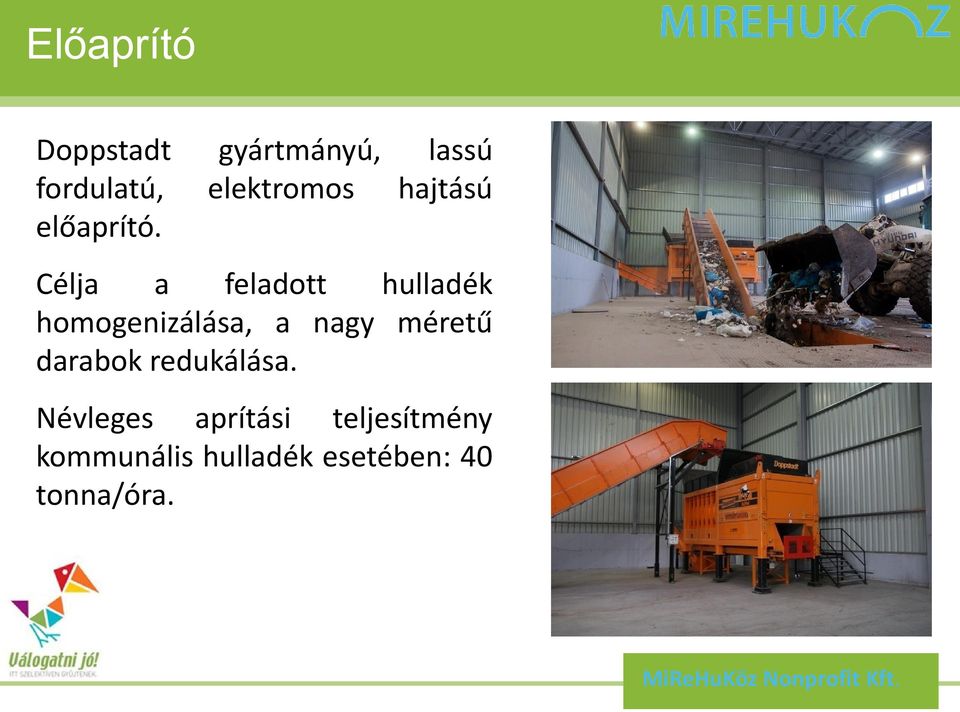

10 Előaprító Doppstadt fordulatú, előaprító. gyártmányú, lassú elektromos hajtású Célja a feladott hulladék homogenizálása, a nagy méretű darabok redukálása. Névleges aprítási teljesítmény kommunális hulladék esetében: 40 tonna/óra.

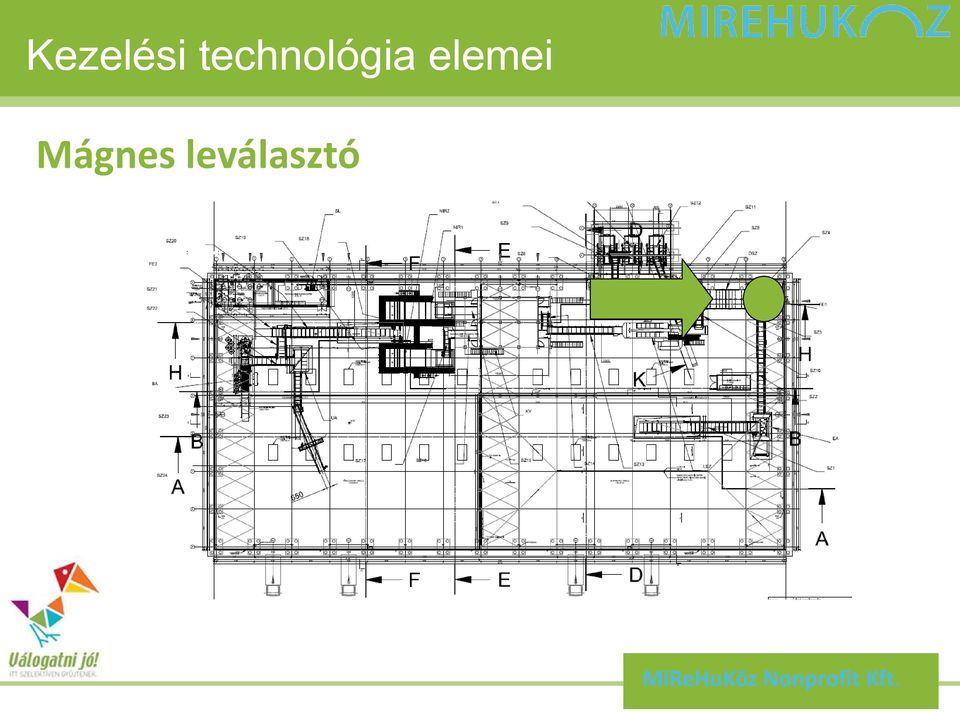

11 Kezelési technológia elemei Mágnes leválasztó Kezelési technológia

12 Mágneses leválasztó A leválasztó mágnesek leválasztják a vas és vas tartalmú anyagokat. Az aprítók, malmok védelmére is szolgál, extra kopás vagy törés ellen. A leválasztó mágnesek fix magasságban vannak telepítve a szállítószalag fölött. Az öntisztító mágnesek egy szállítószalaggal kihordják a kiemelt anyagokat.

13 Kezelési technológia elemei Dobrosta Kezelési technológia

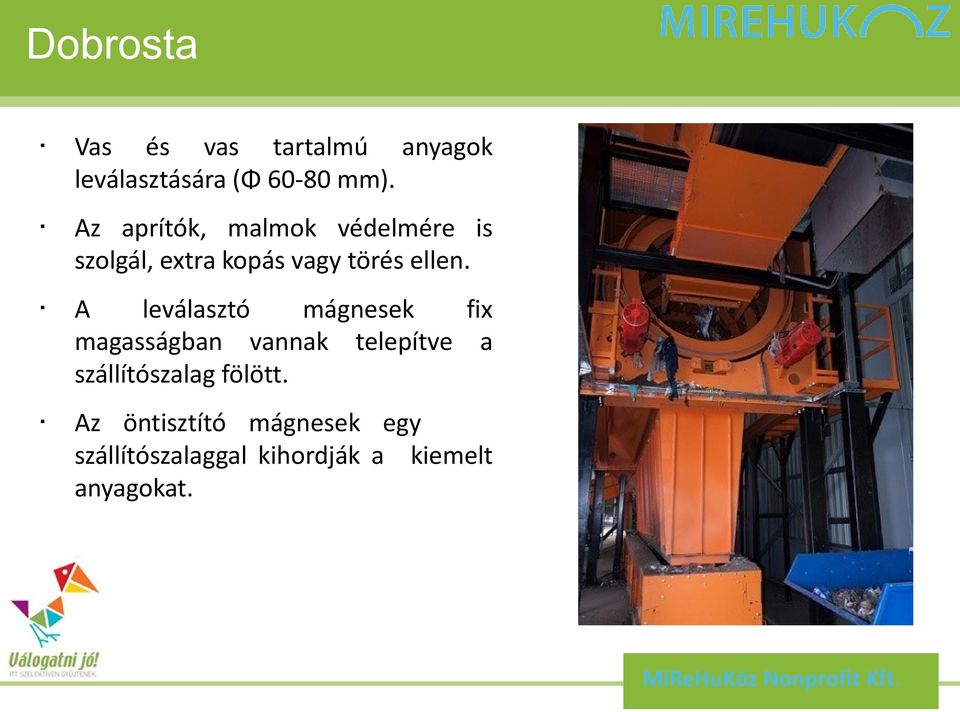

14 Dobrosta Vas és vas tartalmú anyagok leválasztására (Φ mm). Az aprítók, malmok védelmére is szolgál, extra kopás vagy törés ellen. A leválasztó mágnesek fix magasságban vannak telepítve a szállítószalag fölött. Az öntisztító mágnesek egy szállítószalaggal kihordják a kiemelt anyagokat.

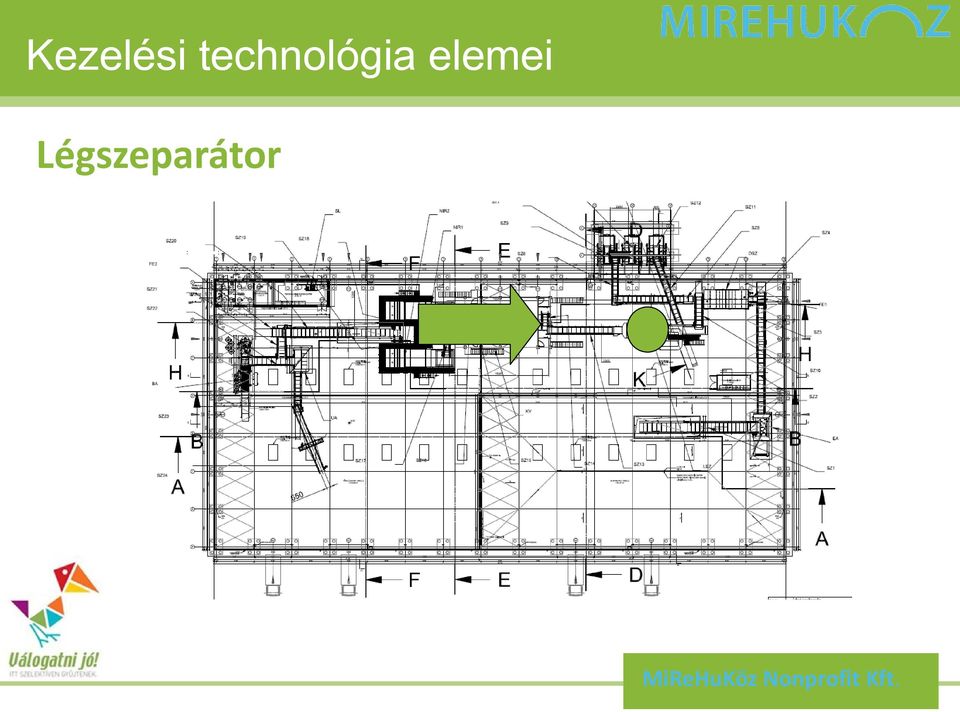

15 Kezelési technológia elemei Légszeparátor Kezelési technológia

16 Légszeparátor A légszeparátor egy kétfrakciós zárt légterű, dobos légosztályozó. Itt a nehéz (törhetetlen anyagok, nagy nedvesség tartalommal rendelkező) anyagok esnek át, amit egy kihordószalag konténerbe továbbít. 600 mm átmérőjű légtechnikai vezeték a visszatérő levegőnek m3/óra kapacitású ventilátor, 22 kw

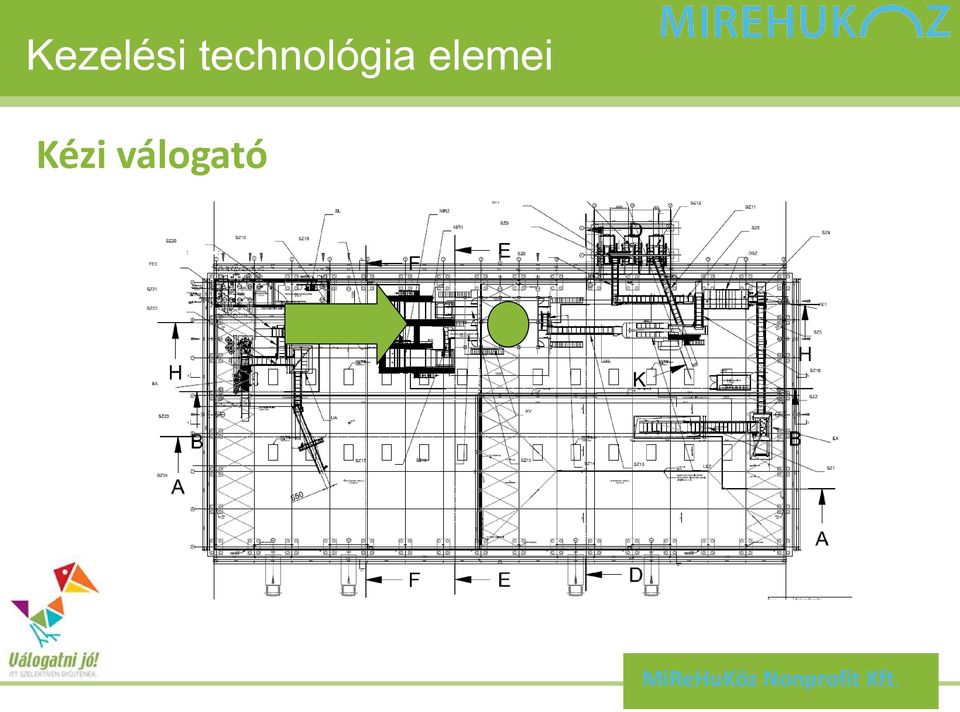

17 Kezelési technológia elemei Kézi válogató Kezelési technológia

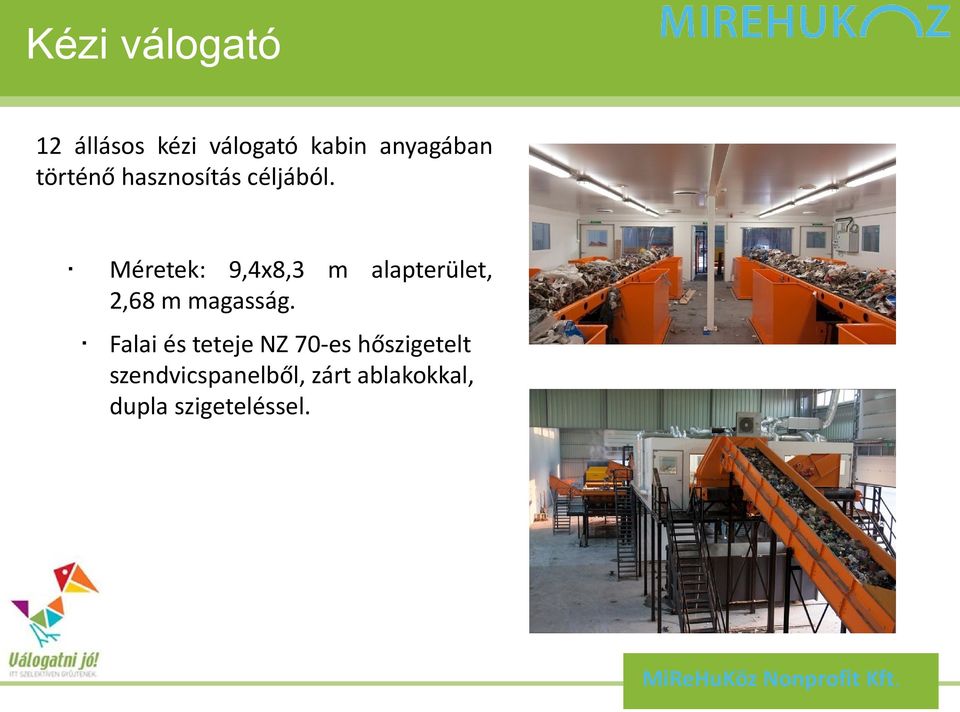

18 Kézi válogató 12 állásos kézi válogató kabin anyagában történő hasznosítás céljából. Méretek: 9,4x8,3 m alapterület, 2,68 m magasság. Falai és teteje NZ 70-es hőszigetelt szendvicspanelből, zárt ablakokkal, dupla szigeteléssel.

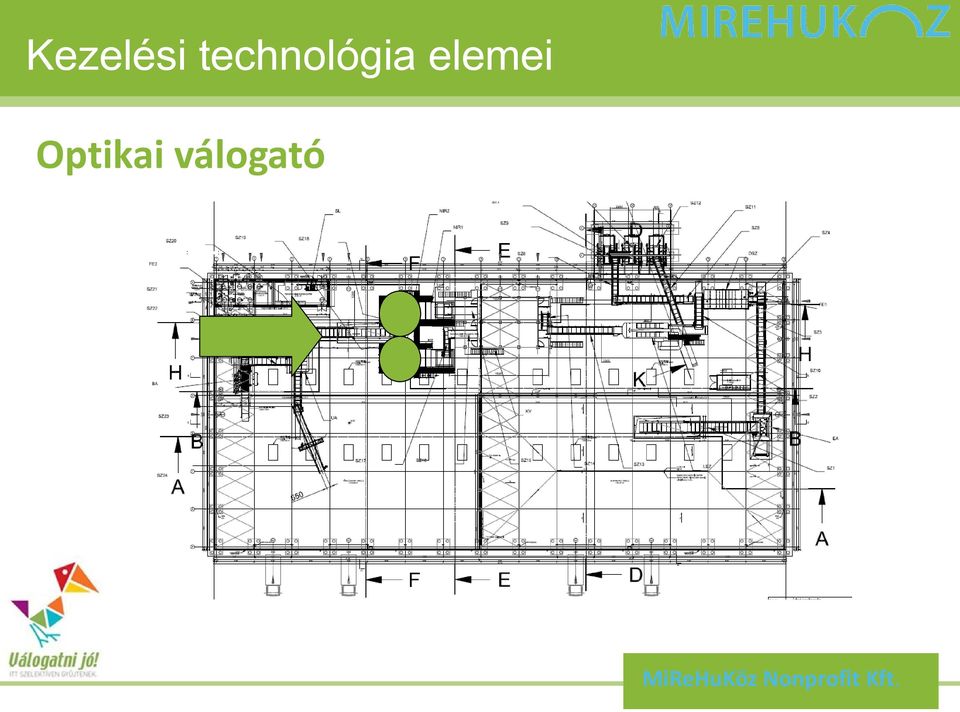

19 Kezelési technológia elemei Optikai válogató Kezelési technológia

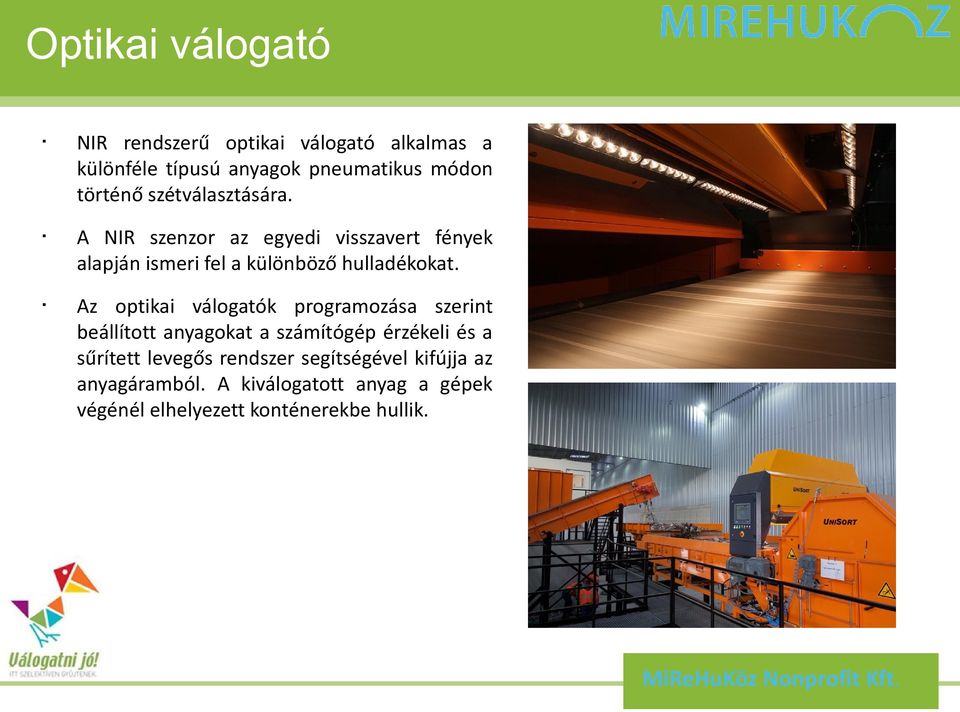

20 Optikai válogató NIR rendszerű optikai válogató alkalmas a különféle típusú anyagok pneumatikus módon történő szétválasztására. A NIR szenzor az egyedi visszavert fények alapján ismeri fel a különböző hulladékokat. Az optikai válogatók programozása szerint beállított anyagokat a számítógép érzékeli és a sűrített levegős rendszer segítségével kifújja az anyagáramból. A kiválogatott anyag a gépek végénél elhelyezett konténerekbe hullik.

21 Kezelési technológia elemei Utóaprító Kezelési technológia

22 Utóaprító Doppstadt gyártmányú utóaprító 30 és 50 mmes rostamérettel. Vágómű: Hengerhossz: mm Hengerátmérő: 600 mm Fogak száma: 72 db Motor teljesítmény: 2x160 kw

23 Kezelési technológia elemei Bálázó Kezelési technológia

24 Bálázó Az utóaprító karbantartása esetén a folyamatos üzem fenntartásának biztosítására. Reverzálható szalag szabályozza, hogy a hulladék az utóaprítóba vagy a bálázóba kerüljön. Automata kötözésű bálázógép.

25 Eredmények Kezelendő mennyiség változása ( negyedév negyedév): Szelektív fajlagos összehasonlítása gy é há zta rtá s ra ju tó s ze le k tív hulla d é k m e nn y S ze le k tív hu lla d é k m e nn yis é g e K o m m u ná lis hulla d é k m e nenyis ge To nna To nna 6 Kg

26 Eredmények Kimenő hulladékáramok

27 Eredmények RDF átvételi paraméterek Az ecorec Hungária Kft. RDF átvételi paraméterei Tulajdonság Mértékegység Érték Nedvesség tartalom % max. 20 Fűtőérték GJ/t min. 16 Viszkozitás 20 oc-on St 200 S % 0,5 Cl % 0,8 F % 2000 Br % 2000 I mg/kg 2000 Ni mg/kg 1000 Cr mg/kg 70 Fe mg/kg 1000 Tl mg/kg 10 PCB mg/kg 50 Hg mg/kg 5

28 Eredmények RDF összetétele Anyagfajta NEDVES tömeg (%) Hullám Papír Vegyes Papír Műanyag PET Műanyag PP+HDPE Műanyag Egyéb Alumínium Vasfém Társított Italoskarton Társított Papíralapú Társított Műanyagalapú Vegyes üveg Maradék anyagok 4,2 23,2 22,6 10,2 10,3 3,9 0,1 3,7 1,9 1,5 0,1 19,9

29 Eredmények SRF minősítés SRF osztályok MSZ EN 15359:2012 szabvány szerint Osztályok Osztályba sorolási tulajdonság Statisztikai mérték Mértékegység Fűtőérték (NVC) Átlag Klór (Cl) Higany (Hg) MJ/kg (ar) Átlag %d 0,2 0,6 1,0 1,5 3 Medián 80. percentilis mg/mj (ar) 0,02 0,03 0,08 0,15 0,50 mg/mj (ar) 0,04 0,06 0,16 0,30 1,00 Vizsgálati átlag eredmény Szárazanyag tartalom m/m % 78,33 Fűtőérték MJ/kg sza. 20,17 Klór m/m % sza. <0,01 mg/kg 0,508 Higany mg/mj 0,027 0,042 Besorolás Osztály Fűtőérték (NVC) 2. Klór (Cl) 1. Higany (Hg) 2.

30 Eredmények Lerakásra kerülő hulladék vizsgálata Lerakás EWC n (egyéb, a től különböző hulladék mechanikai kezelésével nyert hulladék (ideértve a kevert anyagokat is) DOC túllépés (szerves kötésben lévő oldott szén összes mennyisége) * Egyedi határérték megállapítása iránti kérelem folyamatban a 20/2006 (IV. 05) KvVM rendelet 2. számú mellékletének 2.4 pontja alapján

31 Eredmények Kezelési költségek EWC járulékmentes lerakás Fajlagos kalkulált kezelési költség: 7,2 Ft/kg További költségcsökkentő tényezők: Kinyerhető haszonanyagok Deponálási költségek csökkenése Bálázási igény aránya (puffer biztosítása) Depónia elkerülésével járműköltség csökkenés (pl: gumi) Jelenlegi kalkulációink alapján a fenti tényezők figyelem- bevételével nem jelent többlet terhet az üzem működése.

32 Jövőkép További fejlesztések: Elnyert KEOP /C/ számú pályázat: 39 db különböző mérető hulladékgyűjtő autó 5-30 m3-es konténerek db kommunális gyűjtőedény 160 db gyűjtőedény szelektív gyűjtőszigethez Előkamrás prés walking floor rendszerű járművekhez db RFID chip a maradék hulladékos, valamint a szelektív gyűjtőedényekhez vállalatirányítási rendszerrel

33 Bemutatkozás Köszönöm megtisztelő figyelmüket!
