DLRO Digitális kis ellenállás mér (milliohmmér)

Átírás

1 DLRO Digitális kis ellenállás mér (milliohmmér) 1

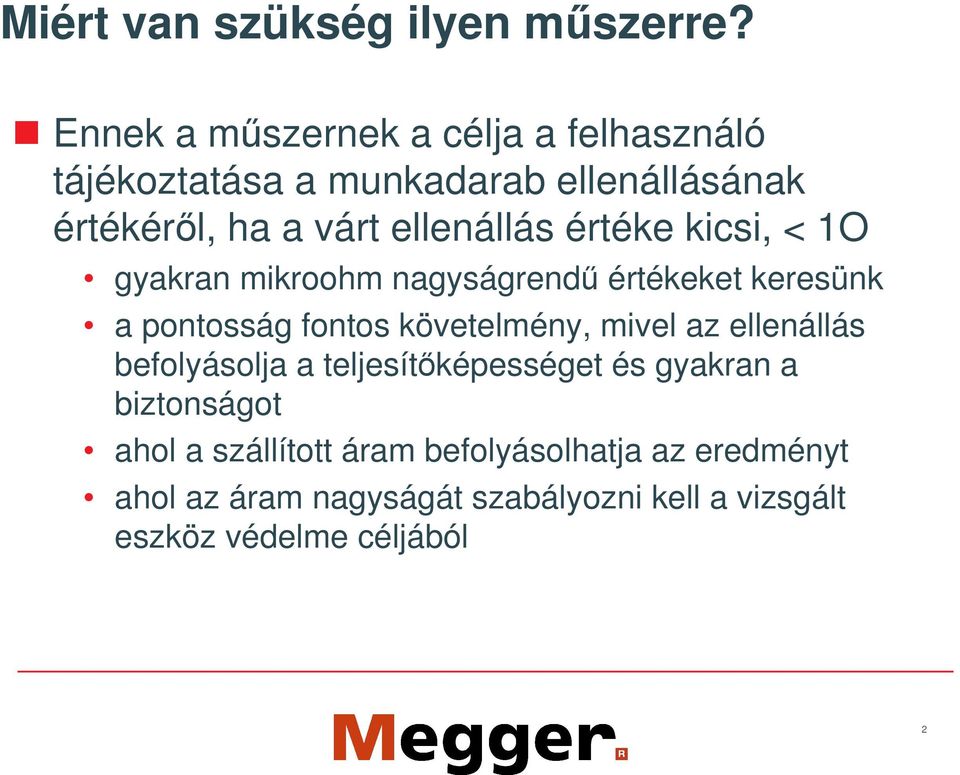

2 Miért van szükség ilyen mszerre? Ennek a mszernek a célja a felhasználó tájékoztatása a munkadarab ellenállásának értékérl, ha a várt ellenállás értéke kicsi, < 1O gyakran mikroohm nagyságrend értékeket keresünk a pontosság fontos követelmény, mivel az ellenállás befolyásolja a teljesítképességet és gyakran a biztonságot ahol a szállított áram befolyásolhatja az eredményt ahol az áram nagyságát szabályozni kell a vizsgált eszköz védelme céljából 2

3 Mködési elv A DLRO családot speciálisan a kis érték ellenállással rendelkez vizsgálati tárgyak mérésére fejlesztettük, a kis ellenállástartományban, 0,1 mikroohm felbontással. A mszer egy meghatározott áramot hajt át a vizsgált tárgyon, és méri annak értékét. A mszer egyszersmind méri a vizsgált tárgyon es feszültséget, és kiszámítja az ellenállást. Ez a módszer kiküszöböli az áramhozzávezetés ellenállása által okozott pontatlanságot, a szokásos vezeték akár 4 milliohm is lehet pl. 200 A 5m- es készlet esetén. 3

4 A mködés elve- bekötés Alapvet fontosságú, hogy a feszültségmér pontok az áramhozzávezetéseken belül helyezkedjenek el. Ha a feszültségmér vezetékek az áramhozzávezetésekkel össze lennének kötve, a mért objektum és az áramhozzávezetés közti ellenállást is belemérnénk az értékbe, csökkentve ezzel a pontosságot. C1 P1 P2 C2 4

5 A mködés elve A DLRO- kban a könny használat érdekében kötött kompromisszumok a nyitott állapotban mért (üresjárási) feszültség jellemz értéke hálózati táplálású egységeken 2-5V közötti a kimeneti kapcsok biztonságosan megérinthetk kis méretek és tömeg érhet el a teljesítményfelvétel alacsony csökkenti azt az ellenállás tartományt, amelybe a specifikált áram folyhat az üresjárási feszültség telepes táplálású egységeken tipikusan 1 V lehet. elég könny ahhoz, hogy nyakba akasztva lehessen viselni! 5

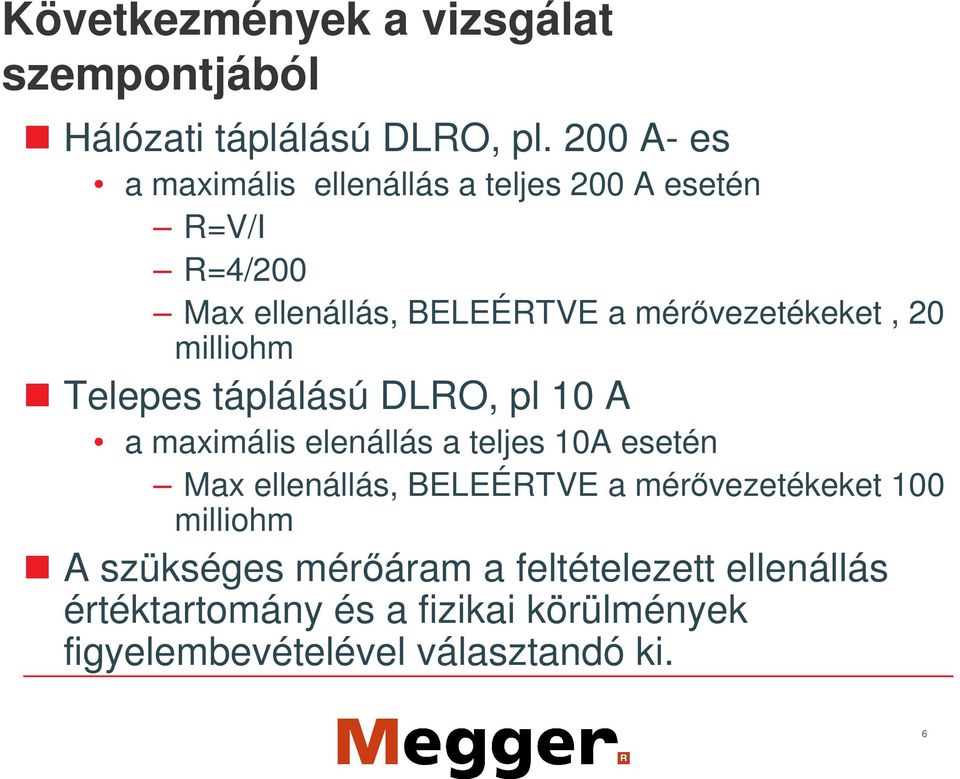

6 Következmények a vizsgálat szempontjából Hálózati táplálású DLRO, pl. 200 A- es a maximális ellenállás a teljes 200 A esetén R=V/I R=4/200 Max ellenállás, BELEÉRTVE a mérvezetékeket, 20 milliohm Telepes táplálású DLRO, pl 10 A a maximális elenállás a teljes 10A esetén Max ellenállás, BELEÉRTVE a mérvezetékeket 100 milliohm A szükséges méráram a feltételezett ellenállás értéktartomány és a fizikai körülmények figyelembevételével választandó ki. 6

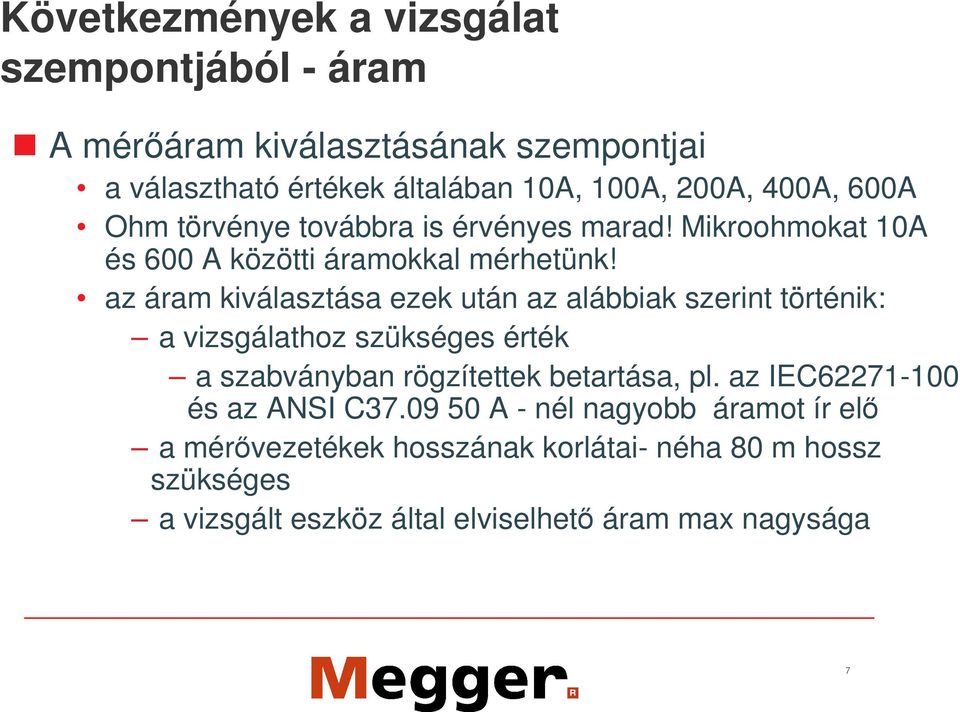

7 Következmények a vizsgálat szempontjából - áram A méráram kiválasztásának szempontjai a választható értékek általában 10A, 100A, 200A, 400A, 600A Ohm törvénye továbbra is érvényes marad! Mikroohmokat 10A és 600 A közötti áramokkal mérhetünk! az áram kiválasztása ezek után az alábbiak szerint történik: a vizsgálathoz szükséges érték a szabványban rögzítettek betartása, pl. az IEC és az ANSI C A - nél nagyobb áramot ír el a mérvezetékek hosszának korlátai- néha 80 m hossz szükséges a vizsgált eszköz által elviselhet áram max nagysága 7

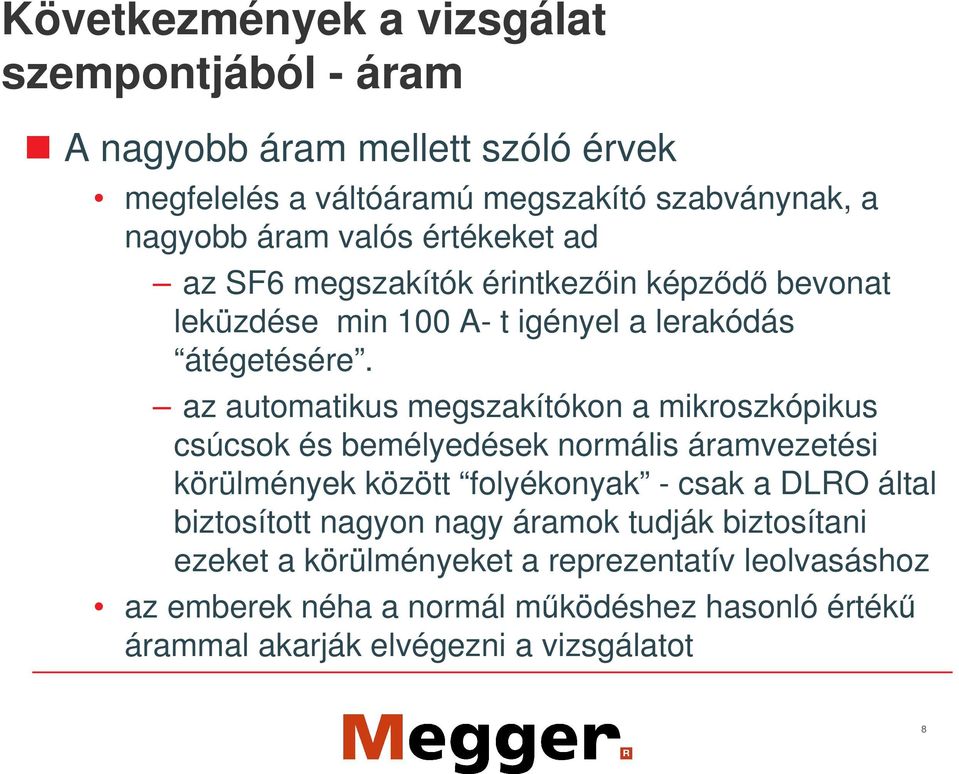

8 Következmények a vizsgálat szempontjából - áram A nagyobb áram mellett szóló érvek megfelelés a váltóáramú megszakító szabványnak, a nagyobb áram valós értékeket ad az SF6 megszakítók érintkezin képzd bevonat leküzdése min 100 A- t igényel a lerakódás átégetésére. az automatikus megszakítókon a mikroszkópikus csúcsok és bemélyedések normális áramvezetési körülmények között folyékonyak - csak a DLRO által biztosított nagyon nagy áramok tudják biztosítani ezeket a körülményeket a reprezentatív leolvasáshoz az emberek néha a normál mködéshez hasonló érték árammal akarják elvégezni a vizsgálatot 8

9 A vizsgálat következményei A DLRO kiválasztása eltt ismerni kell a normálisan elfogadható ellenállás szinteket a DLRO az alábbi áramokat hajtja át a viszonylag nagy érték ellenálláson: telepes táplálású 10A, 2kO, de 100µA hálózati táplálású 600A, 400mO, de10a Az áram követelményekkel kell egyensúlyba hozni az ellenállást 9

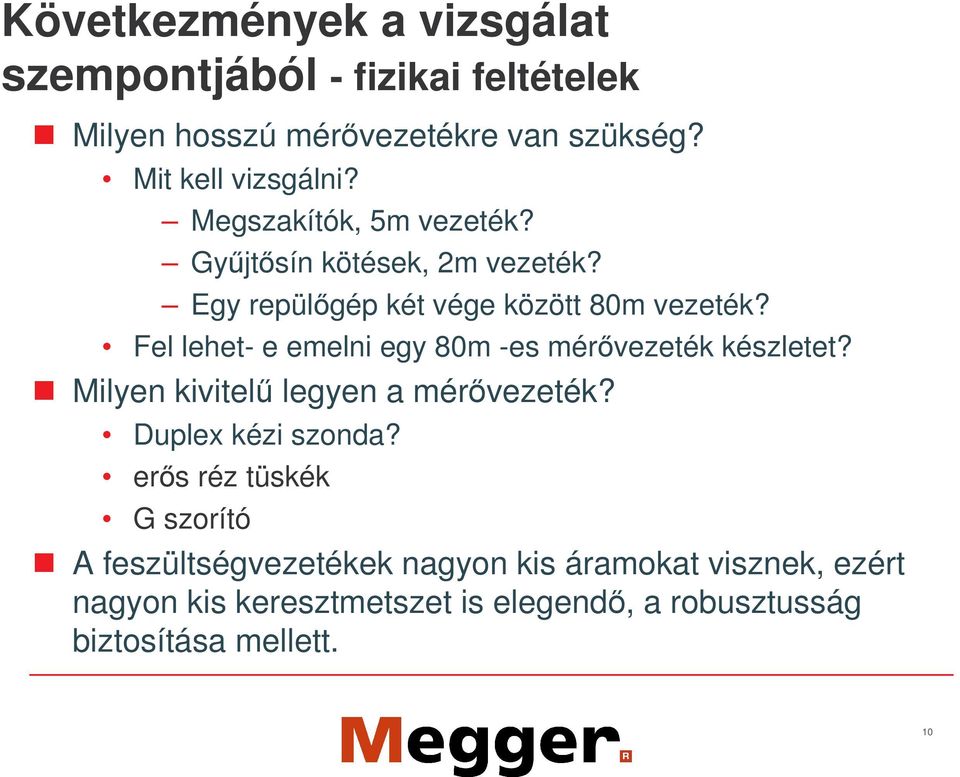

10 Következmények a vizsgálat szempontjából - fizikai feltételek Milyen hosszú mérvezetékre van szükség? Mit kell vizsgálni? Megszakítók, 5m vezeték? Gyjtsín kötések, 2m vezeték? Egy repülgép két vége között 80m vezeték? Fel lehet- e emelni egy 80m -es mérvezeték készletet? Milyen kivitel legyen a mérvezeték? Duplex kézi szonda? ers réz tüskék G szorító A feszültségvezetékek nagyon kis áramokat visznek, ezért nagyon kis keresztmetszet is elegend, a robusztusság biztosítása mellett. 10

11 A végezhet vizsgálatok típusai Mire van szükség hosszú idej folyamatos áram ellenrizze a mszer áramszállító képességét az id függvényében Ügyeljünk azonban a vizsgált eszköz túlmelegedésére a hmérséklet emelkedése növeli az ellenállást. automatikus csatlakoztassa az áramhozzávezetéseket, a feszültség vezetékek felhelyezése után a mérés automatikusan indul, az eltávolításuk leállítja a mérést. Normál üzemmód csatlakoztassa a mérvezetékeket, és nyomja meg a start gombot A vizsgálat típusa megkönnyítheti a rutinvizsgálatokat vagy nagyon nehézzé teheti! 11

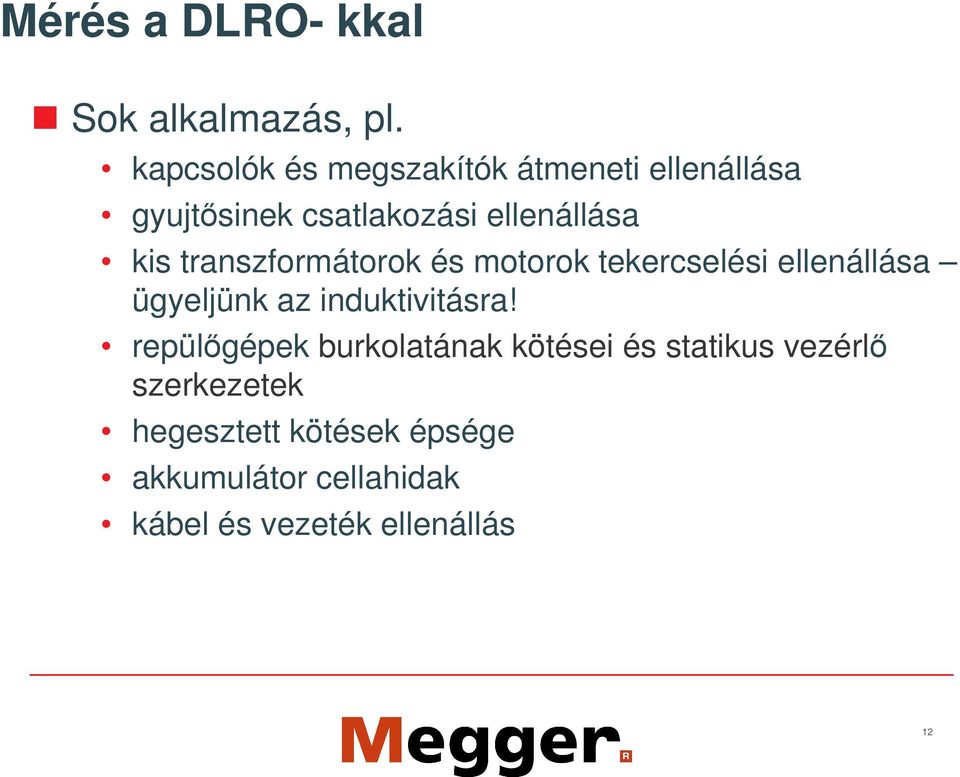

12 Mérés a DLRO- kkal Sok alkalmazás, pl. kapcsolók és megszakítók átmeneti ellenállása gyujtsinek csatlakozási ellenállása kis transzformátorok és motorok tekercselési ellenállása ügyeljünk az induktivitásra! repülgépek burkolatának kötései és statikus vezérl szerkezetek hegesztett kötések épsége akkumulátor cellahidak kábel és vezeték ellenállás 12

13 Mérés a DLRO- kkal további alkalmazások További, szokatlan alkalmazások sínösszekötési pontok rövidzárási áram számításhoz felsvezetékek csatlakozásának ellenrzése grafitelektródák méretcsökkenésének ellenrzése összetett anyagok összekötése vezet anyagok a minségellenrzésben forgórészek menetszámának ellenrzése hegesztett fémötvözetek és biztosítók ellenállása villámvéd vezetk és adóantennák kötési pontjai 13

14 DLRO a Megger Ltd digitális milliohmméri 14

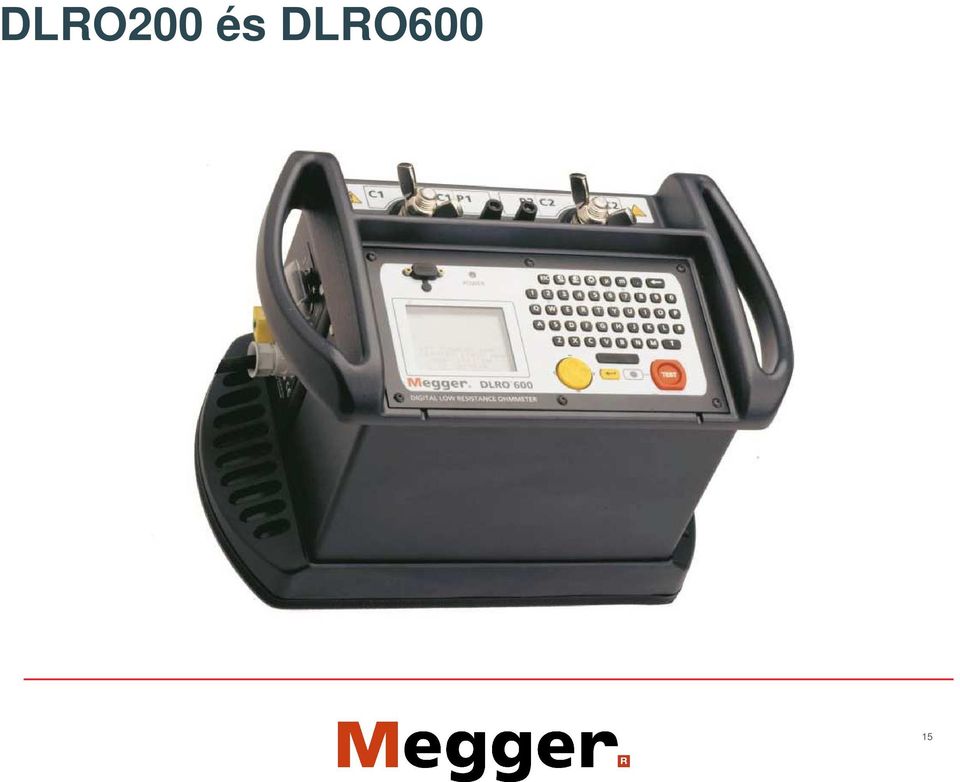

15 DLRO200 és DLRO600 15

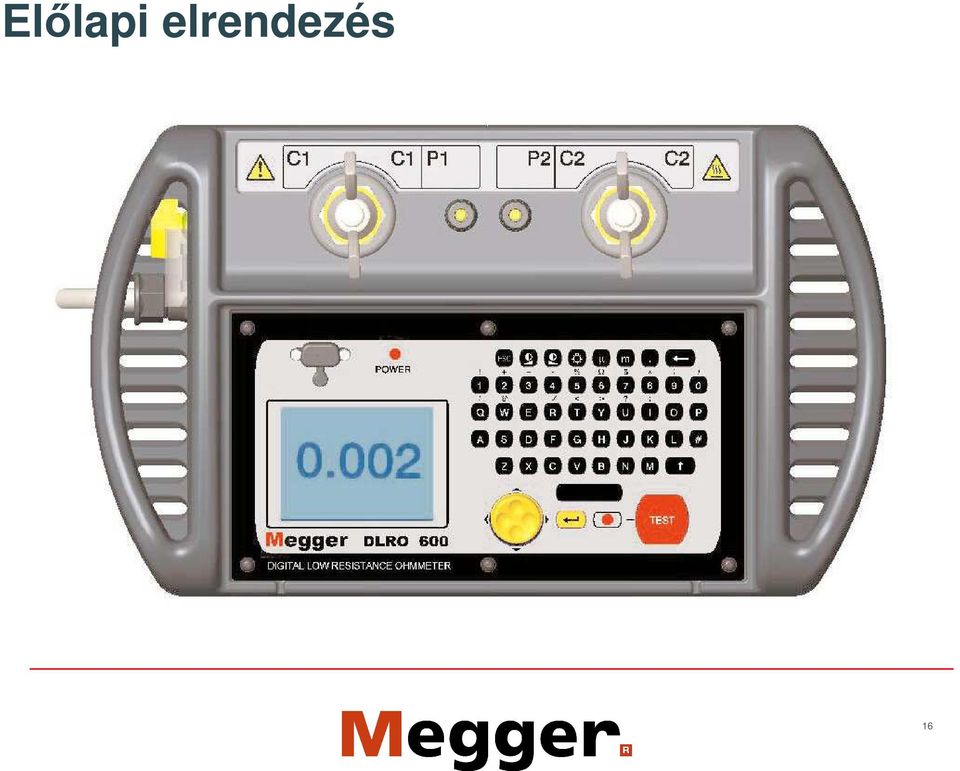

16 Ellapi elrendezés 16

17 Csatlakozópontok és a fbb kezelszervek RS232 Port Áram csatlakozó pontok feszültség csatlakozó pontok Alfanumerikus billentyzet Fkapcsoló Navigációs gombok Enter gomb Teszt nyomógomb 17

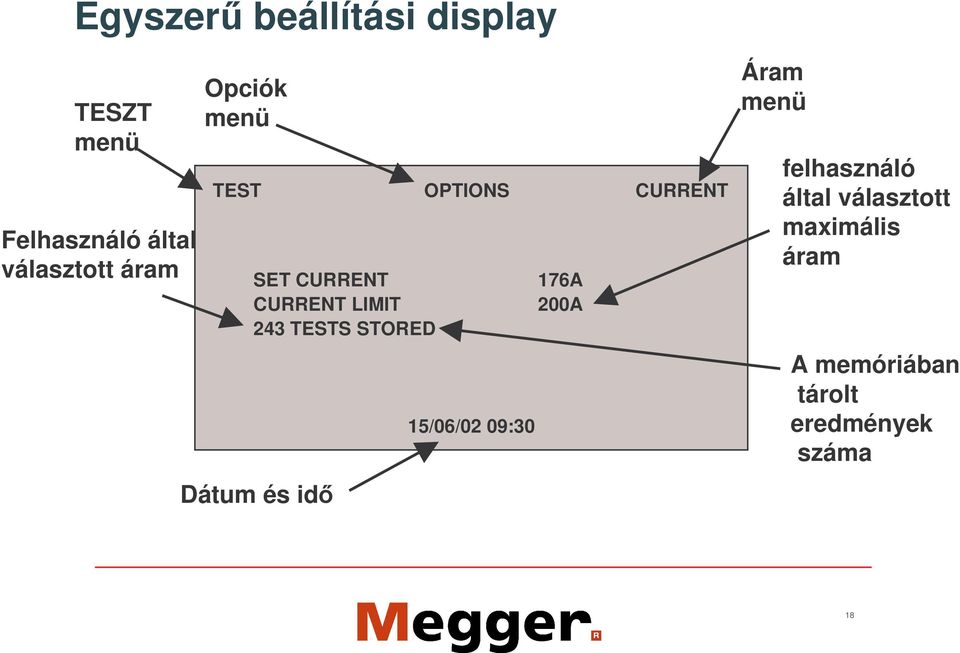

18 Egyszer beállítási display TESZT menü Felhasználó által választott áram Opciók menü TEST OPTIONS CURRENT SET CURRENT CURRENT LIMIT 243 TESTS STORED Dátum és id 15/06/02 09:30 176A 200A Áram menü felhasználó által választott maximális áram A memóriában tárolt eredmények száma 18

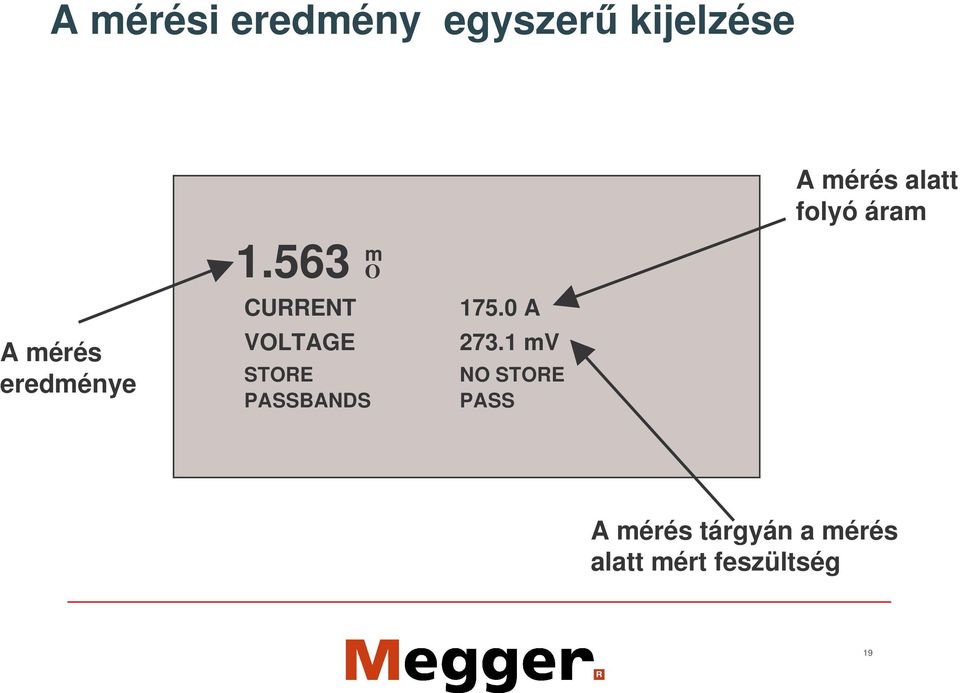

19 A mérési eredmény egyszer kijelzése A mérés eredménye m O CURRENT VOLTAGE STORE PASSBANDS A mv NO STORE PASS A mérés alatt folyó áram A mérés tárgyán a mérés alatt mért feszültség 19

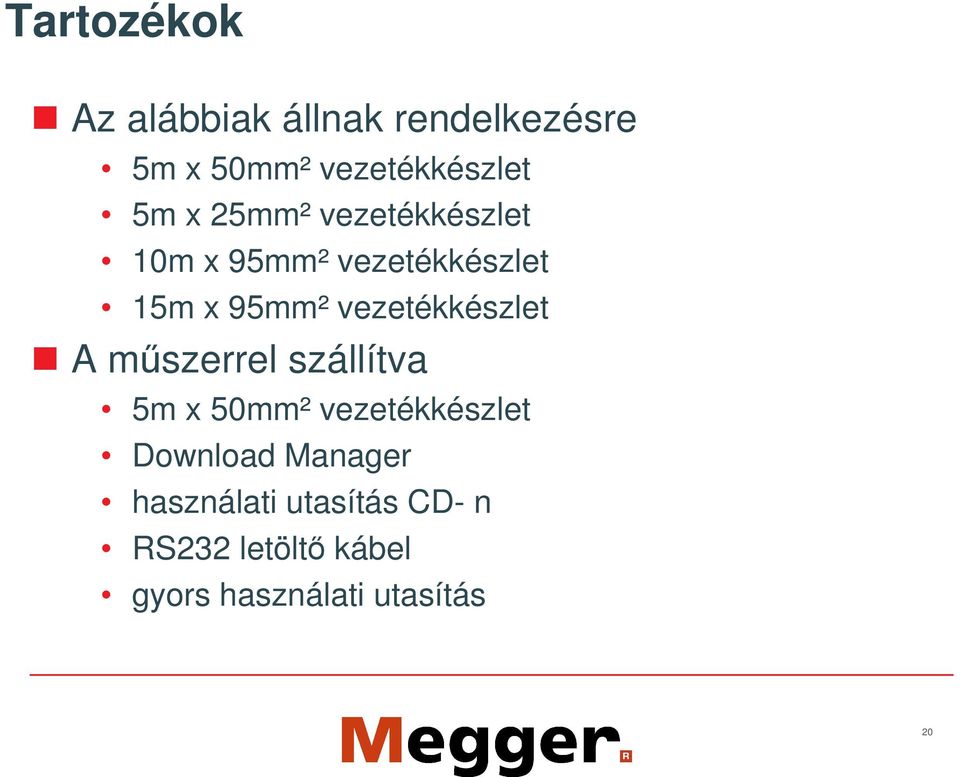

20 Tartozékok Az alábbiak állnak rendelkezésre 5m x 50mm² vezetékkészlet 5m x 25mm² vezetékkészlet 10m x 95mm² vezetékkészlet 15m x 95mm² vezetékkészlet A mszerrel szállítva 5m x 50mm² vezetékkészlet Download Manager használati utasítás CD- n RS232 letölt kábel gyors használati utasítás 20

21 DLRO 200/600 alapvet mszaki adatok/ tulajdonságok Kompakt és könny kivitel (15kg) vizsgáló áramok 10 -tl 200/600 A DC- ig 1A lépésekben 0.1µO felbontás Beépített memória max 300 mérési eredmény és megjegyzés tárolására RS232 port a tárolt eredmények letöltésére vagy nyomtatására 5m mérvezetékkel szállítva Max 15m hosszú mérvezetékekkel szállítható Megger Download Manager- el szállítva 21

22 DLRO 200/600 a felhasználó rendelkezésére álló adatok A mérési eredmények a mérés típusa a mérés sorszáma Dátum és id a kiválasztott és a mért áram ellenállás a mért feszültség alsó és fels határérték, és ha be vannak állítva, a mért eszköz megfelelt/ nem felelt meg minsítése 22

23 DLRO10 és DLRO10X 23

24 DLRO 10 ellap DUCTER DLRO 10 Digital Low Resistance Ohmmeter 10A C P V Ι 1A Ω 100mA 10mA mω 1mA µω 100µA MODE AUTO TEST 24

25 DLRO 10X ellap DUCTER DLRO 10X Digital Low Resistance Ohmmeter RS µΩ Forward: µΩ Reverse: µΩ Current: 10 A 1 2ABC 3DEF 4GHI 5JKL 6MNO 7PQRS 8TUV 9WXYZ 9/A 0. 25

26 Közös tulajdonságok Kicsi, könny és könnyen használható, csak 2.6 kg 7 Ah NiMH akku 1000 x 10A mérést tesz lehetvé. 0.1 m O legjobb felbontás max 2 ko méréshatár 6 méráram max 10A. Automatikus áram és ellenállás méréstartomány választás 4 csatlakozópontos mérés. Világos és áttekinthet diagnosztikai kijelzés. 26

27 Közös tulajdonságok DH4 indikáló/ diagnosztikai duplex kézi tapintóval. A 250 mw (felülbírálható) teljesítménykorlát megakadályozza a vizsgált eszköz melegedését NORMAL, AUTO, NAGYTELJESÍTMÉNY, FOLYTONOS vizsgálati módok. 27

28 A DLRO10X további tulajdonságai LCD pontmátrix kijelz Adattárolás és letöltés normál, fordított polaritású és átlagos ellenállás kijelzése Korlátozható csak normál polaritású mérésre Id és dátum real time óra Megfelelt / nem felelt meg határok beállítása Kézi vagy automatikus áramválasztás Alfanumerikus adatbevitel 28

29 Kijelzés DLRO ½ digites LED kijelzés átlagérték automatikus tizedes pont elhelyezéssel DLRO 10X mΩ Forward: mΩ Reverse: mΩ Current: 10 A Nagy pontmátrix LCD kijelz kontraszt beállítással és háttérvilágítással. 29

30 A DLRO 10X Display értelmezése µΩ Forward: µΩ Reverse: µΩ Current: 10 A A vizsgálat során használt áram A két, normál és fordított polaritással végzett mérés átlaga. A normál és fordított polaritással végzett mérés eredménye külön- külön 30

31 Méráramok 10A 1A 100mA 10mA 1mA 100µA 6 lehetséges méráram automatikus kiválasztással. A DLRO 10X lehetséget biztosít ennek kézi felülbírálatára, és a maximális lehetséges érték beállítására. Az 1 A- es méréshatár kézi kiválasztása esetén biztosítható, hogy ne folyjék 10 A, függetlenül az ellenállás értékétl. 31
