1 Rövid útmutató sorozat

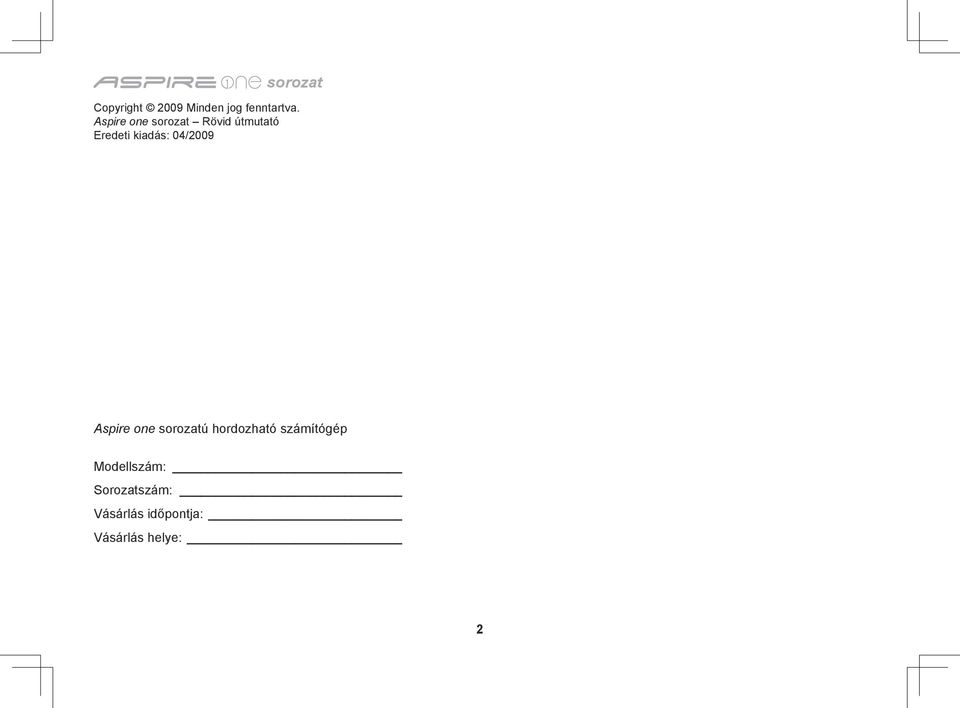

2 sorozat Copyright 2009 Minden jog fenntartva. Aspire one sorozat Rövid útmutató Eredeti kiadás: 04/2009 Aspire one sorozatú hordozható számítógép Modellszám: Sorozatszám: Vásárlás időpontja: Vásárlás helye: 2

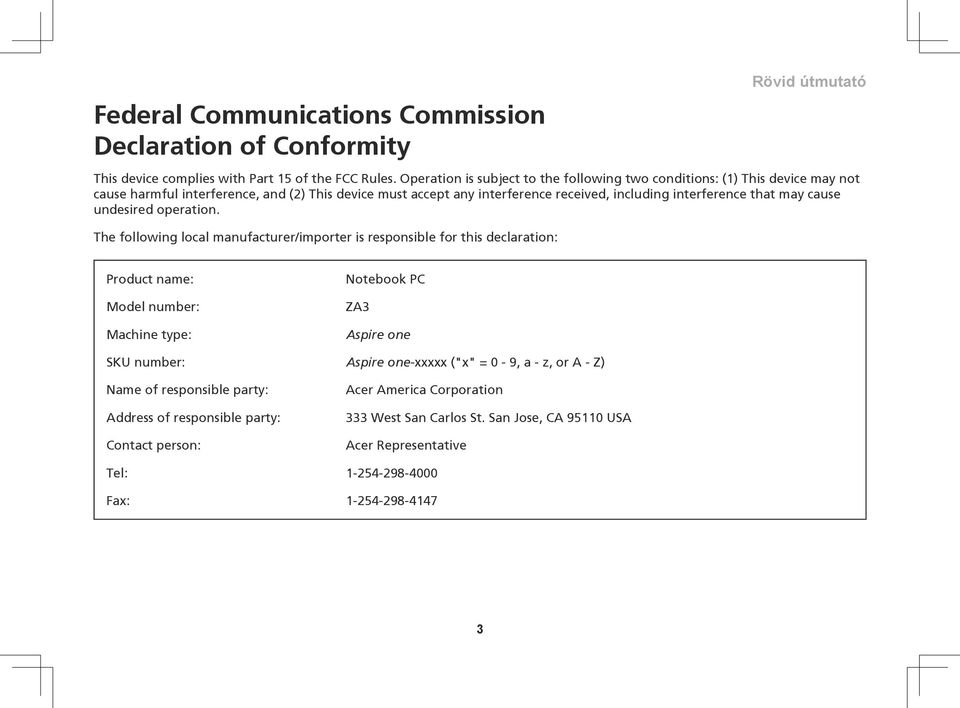

3 Federal Communications Commission Declaration of Conformity Rövid útmutató This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation. The following local manufacturer/importer is responsible for this declaration: Product name: Model number: Machine type: Notebook PC ZA3 Aspire one SKU number: Aspire one-xxxxx ("x" = 0-9, a - z, or A - Z) Name of responsible party: Address of responsible party: Contact person: Acer America Corporation 333 West San Carlos St. San Jose, CA USA Acer Representative Tel: Fax:

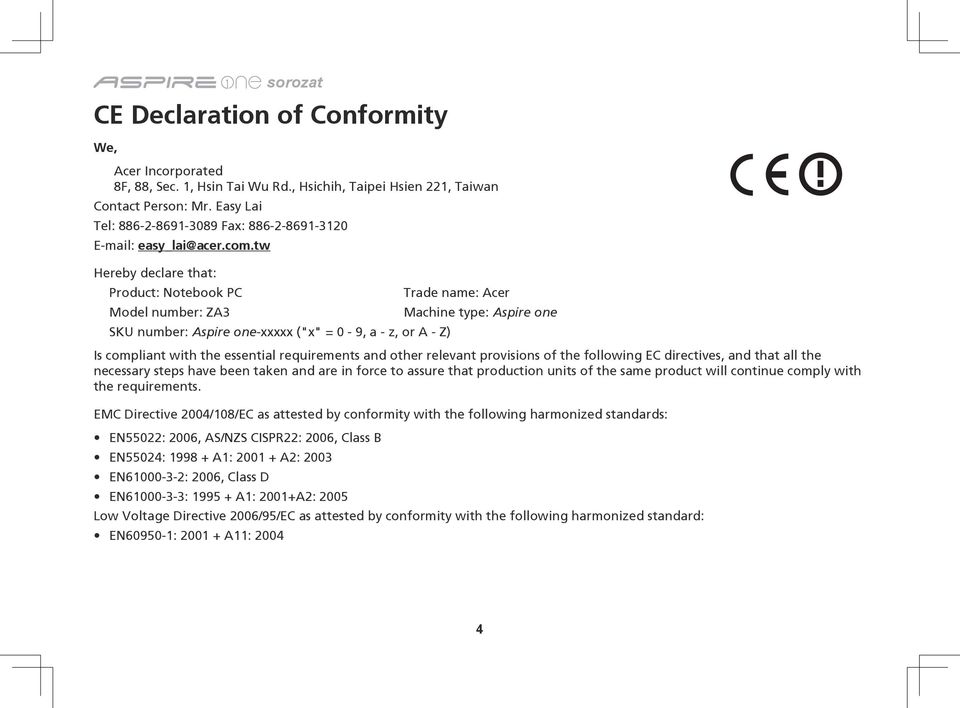

4 sorozat CE Declaration of Conformity We, Acer Incorporated 8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai Tel: Fax: Hereby declare that: Product: Notebook PC Model number: ZA3 SKU number: Aspire one-xxxxx ("x" = 0-9, a - z, or A - Z) Trade name: Acer Machine type: Aspire one Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements. EMC Directive 2004/108/EC as attested by conformity with the following harmonized standards: EN55022: 2006, AS/NZS CISPR22: 2006, Class B EN55024: A1: A2: 2003 EN : 2006, Class D EN : A1: 2001+A2: 2005 Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard: EN : A11:

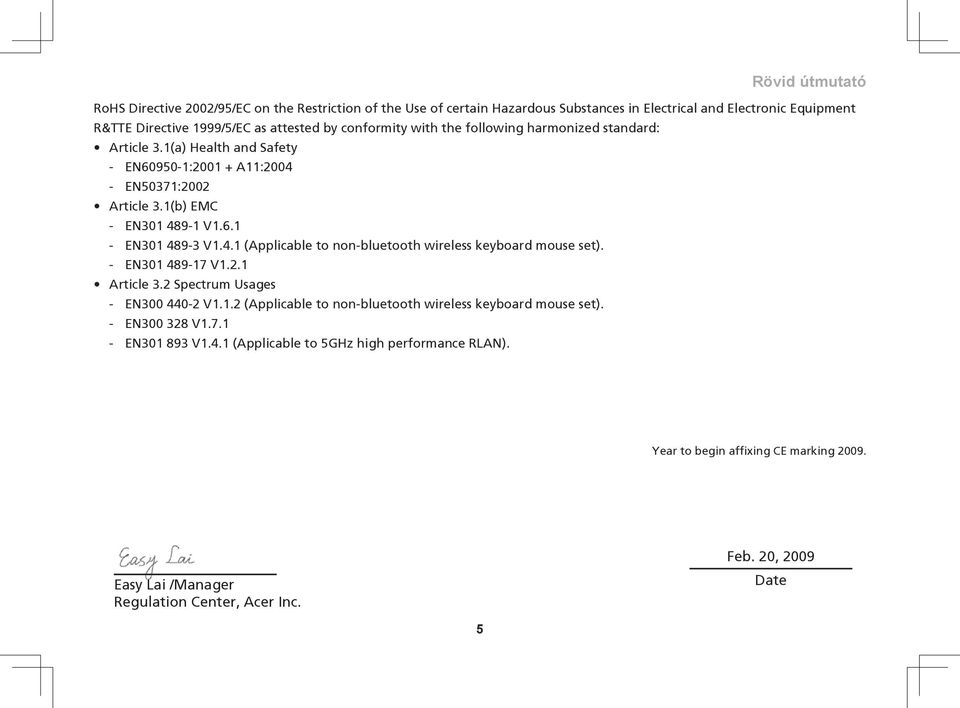

5 Rövid útmutató RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard: Article 3.1(a) Health and Safety - EN : A11: EN50371:2002 Article 3.1(b) EMC - EN V EN V1.4.1 (Applicable to non-bluetooth wireless keyboard mouse set). - EN V1.2.1 Article 3.2 Spectrum Usages - EN V1.1.2 (Applicable to non-bluetooth wireless keyboard mouse set). - EN V EN V1.4.1 (Applicable to 5GHz high performance RLAN). Year to begin affixing CE marking Easy Lai /Manager Regulation Center, Acer Inc. Feb. 20, 2009 Date 5

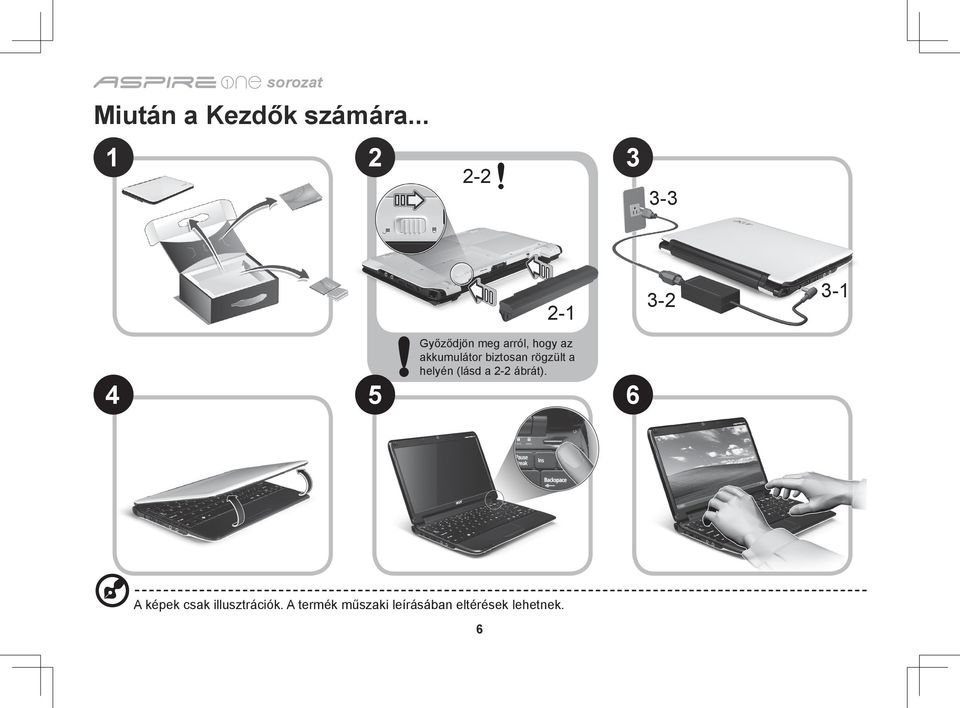

6 sorozat Miután a Kezdők számára Győződjön meg arról, hogy az akkumulátor biztosan rögzült a helyén (lásd a 2-2 ábrát) A képek csak illusztrációk. A termék műszaki leírásában eltérések lehetnek. 6

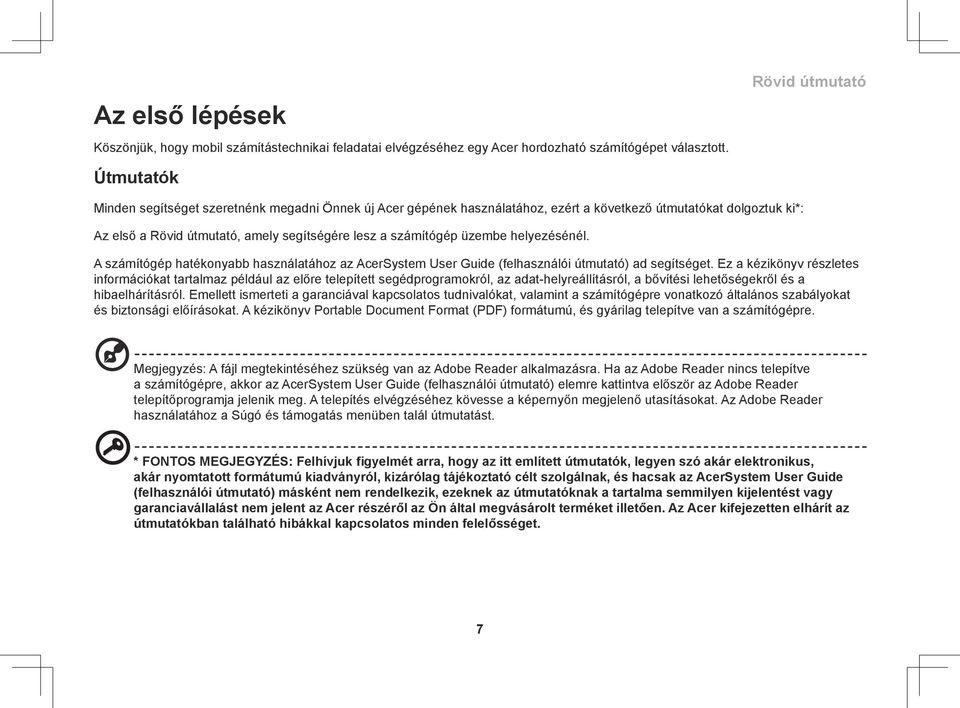

7 Az első lépések Köszönjük, hogy mobil számítástechnikai feladatai elvégzéséhez egy Acer hordozható számítógépet választott. Rövid útmutató Útmutatók Minden segítséget szeretnénk megadni Önnek új Acer gépének használatához, ezért a következő útmutatókat dolgoztuk ki*: Az első a Rövid útmutató, amely segítségére lesz a számítógép üzembe helyezésénél. A számítógép hatékonyabb használatához az AcerSystem User Guide (felhasználói útmutató) ad segítséget. Ez a kézikönyv részletes információkat tartalmaz például az előre telepített segédprogramokról, az adat-helyreállításról, a bővítési lehetőségekről és a hibaelhárításról. Emellett ismerteti a garanciával kapcsolatos tudnivalókat, valamint a számítógépre vonatkozó általános szabályokat és biztonsági előírásokat. A kézikönyv Portable Document Format (PDF) formátumú, és gyárilag telepítve van a számítógépre. Megjegyzés: A fájl megtekintéséhez szükség van az Adobe Reader alkalmazásra. Ha az Adobe Reader nincs telepítve a számítógépre, akkor az AcerSystem User Guide (felhasználói útmutató) elemre kattintva először az Adobe Reader telepítőprogramja jelenik meg. A telepítés elvégzéséhez kövesse a képernyőn megjelenő utasításokat. Az Adobe Reader használatához a Súgó és támogatás menüben talál útmutatást. * FONTOS MEGJEGYZÉS: Felhívjuk figyelmét arra, hogy az itt említett útmutatók, legyen szó akár elektronikus, akár nyomtatott formátumú kiadványról, kizárólag tájékoztató célt szolgálnak, és hacsak az AcerSystem User Guide (felhasználói útmutató) másként nem rendelkezik, ezeknek az útmutatóknak a tartalma semmilyen kijelentést vagy garanciavállalást nem jelent az Acer részéről az Ön által megvásárolt terméket illetően. Az Acer kifejezetten elhárít az útmutatókban található hibákkal kapcsolatos minden felelősséget. 7

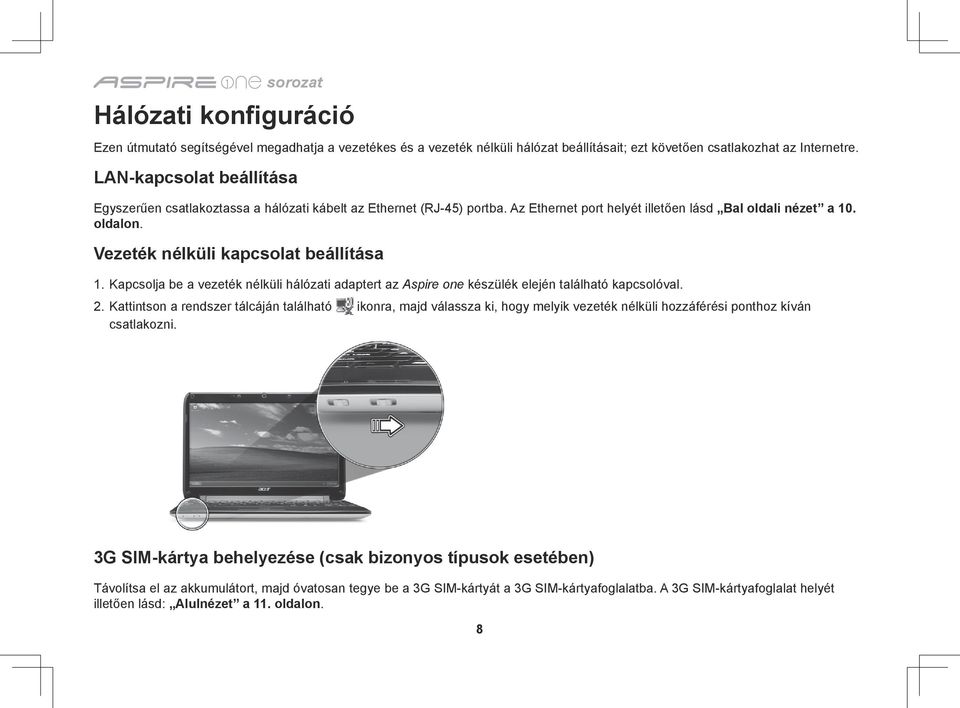

8 sorozat Hálózati konfiguráció Ezen útmutató segítségével megadhatja a vezetékes és a vezeték nélküli hálózat beállításait; ezt követően csatlakozhat az Internetre. LAN-kapcsolat beállítása Egyszerűen csatlakoztassa a hálózati kábelt az Ethernet (RJ-45) portba. Az Ethernet port helyét illetően lásd Bal oldali nézet a 10. oldalon. Vezeték nélküli kapcsolat beállítása 1. Kapcsolja be a vezeték nélküli hálózati adaptert az Aspire one készülék elején található kapcsolóval. 2. Kattintson a rendszer tálcáján található ikonra, majd válassza ki, hogy melyik vezeték nélküli hozzáférési ponthoz kíván csatlakozni. 3G SIM-kártya behelyezése (csak bizonyos típusok esetében) Távolítsa el az akkumulátort, majd óvatosan tegye be a 3G SIM-kártyát a 3G SIM-kártyafoglalatba. A 3G SIM-kártyafoglalat helyét illetően lásd: Alulnézet a 11. oldalon. 8

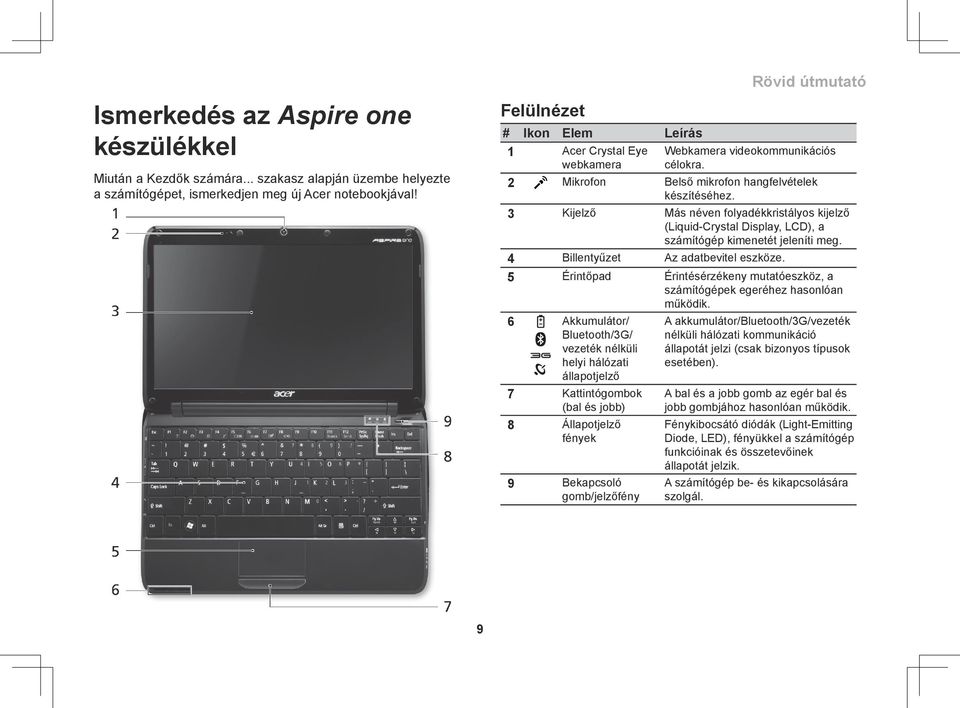

9 Rövid útmutató Ismerkedés az Aspire one készülékkel Miután a Kezdők számára... szakasz alapján üzembe helyezte a számítógépet, ismerkedjen meg új Acer notebookjával! Felülnézet # Ikon Elem Leírás 1 Acer Crystal Eye webkamera Webkamera videokommunikációs célokra. 2 Mikrofon Belső mikrofon hangfelvételek készítéséhez. 3 Kijelző Más néven folyadékkristályos kijelző (Liquid-Crystal Display, LCD), a számítógép kimenetét jeleníti meg. 4 Billentyűzet Az adatbevitel eszköze. 5 Érintőpad Érintésérzékeny mutatóeszköz, a számítógépek egeréhez hasonlóan működik. 6 Akkumulátor/ Bluetooth/3G/ vezeték nélküli helyi hálózati állapotjelző 7 Kattintógombok (bal és jobb) 8 Állapotjelző fények 9 Bekapcsoló gomb/jelzőfény A akkumulátor/bluetooth/3g/vezeték nélküli hálózati kommunikáció állapotát jelzi (csak bizonyos típusok esetében). A bal és a jobb gomb az egér bal és jobb gombjához hasonlóan működik. Fénykibocsátó diódák (Light-Emitting Diode, LED), fényükkel a számítógép funkcióinak és összetevőinek állapotát jelzik. A számítógép be- és kikapcsolására szolgál. 9

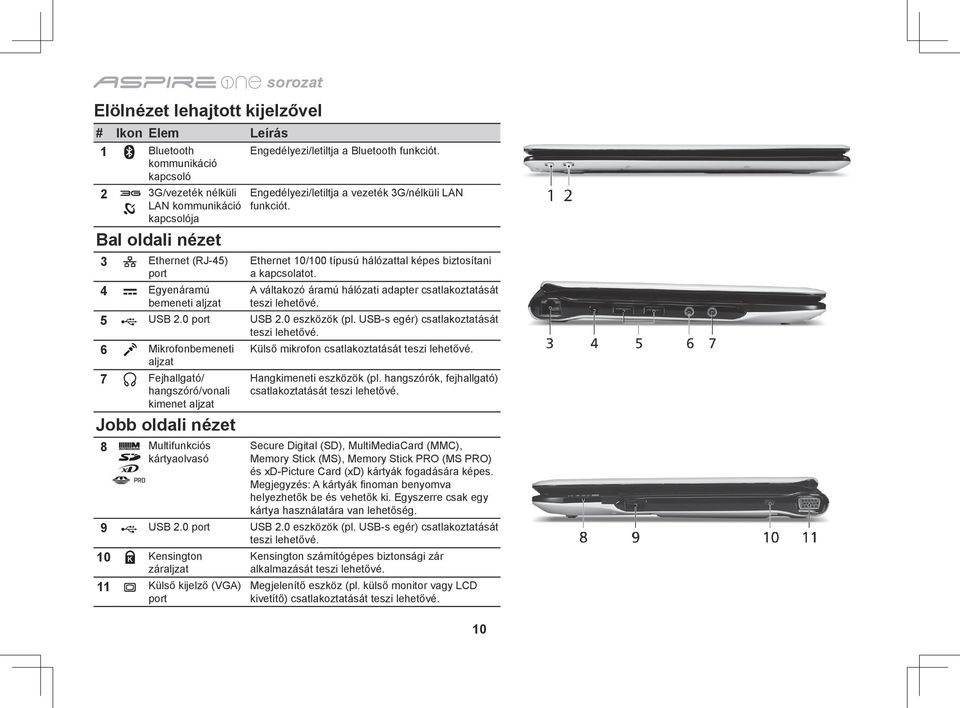

10 sorozat Elölnézet lehajtott kijelzővel # Ikon Elem Leírás 1 Bluetooth kommunikáció kapcsoló Engedélyezi/letiltja a Bluetooth funkciót. 2 3G/vezeték nélküli LAN kommunikáció kapcsolója Bal oldali nézet 3 Ethernet (RJ-45) port 4 Egyenáramú bemeneti aljzat Engedélyezi/letiltja a vezeték 3G/nélküli LAN funkciót. Ethernet 10/100 típusú hálózattal képes biztosítani a kapcsolatot. A váltakozó áramú hálózati adapter csatlakoztatását teszi lehetővé. 5 USB 2.0 port USB 2.0 eszközök (pl. USB-s egér) csatlakoztatását teszi lehetővé. 6 Mikrofonbemeneti aljzat Külső mikrofon csatlakoztatását teszi lehetővé. 7 Fejhallgató/ hangszóró/vonali kimenet aljzat Jobb oldali nézet 8 Multifunkciós kártyaolvasó Hangkimeneti eszközök (pl. hangszórók, fejhallgató) csatlakoztatását teszi lehetővé. Secure Digital (SD), MultiMediaCard (MMC), Memory Stick (MS), Memory Stick PRO (MS PRO) és xd-picture Card (xd) kártyák fogadására képes. Megjegyzés: A kártyák finoman benyomva helyezhetők be és vehetők ki. Egyszerre csak egy kártya használatára van lehetőség. 9 USB 2.0 port USB 2.0 eszközök (pl. USB-s egér) csatlakoztatását teszi lehetővé. 10 Kensington záraljzat Kensington számítógépes biztonsági zár alkalmazását teszi lehetővé. 11 Külső kijelző (VGA) port Megjelenítő eszköz (pl. külső monitor vagy LCD kivetítő) csatlakoztatását teszi lehetővé. 10

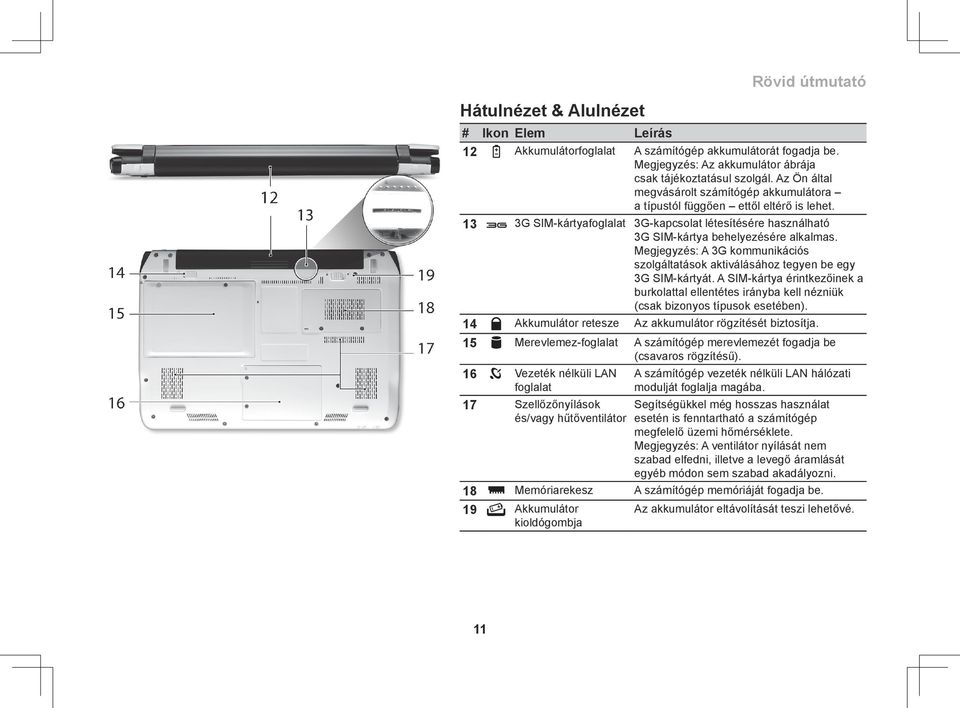

11 Hátulnézet & Alulnézet Rövid útmutató # Ikon Elem Leírás 12 Akkumulátorfoglalat A számítógép akkumulátorát fogadja be. Megjegyzés: Az akkumulátor ábrája csak tájékoztatásul szolgál. Az Ön által megvásárolt számítógép akkumulátora a típustól függően ettől eltérő is lehet. 13 3G SIM-kártyafoglalat 3G-kapcsolat létesítésére használható 3G SIM-kártya behelyezésére alkalmas. Megjegyzés: A 3G kommunikációs szolgáltatások aktiválásához tegyen be egy 3G SIM-kártyát. A SIM-kártya érintkezőinek a burkolattal ellentétes irányba kell nézniük (csak bizonyos típusok esetében). 14 Akkumulátor retesze Az akkumulátor rögzítését biztosítja. 15 Merevlemez-foglalat A számítógép merevlemezét fogadja be (csavaros rögzítésű). 16 Vezeték nélküli LAN foglalat 17 Szellőzőnyílások és/vagy hűtőventilátor A számítógép vezeték nélküli LAN hálózati modulját foglalja magába. Segítségükkel még hosszas használat esetén is fenntartható a számítógép megfelelő üzemi hőmérséklete. Megjegyzés: A ventilátor nyílását nem szabad elfedni, illetve a levegő áramlását egyéb módon sem szabad akadályozni. 18 Memóriarekesz A számítógép memóriáját fogadja be. 19 Akkumulátor Az akkumulátor eltávolítását teszi lehetővé. kioldógombja 11

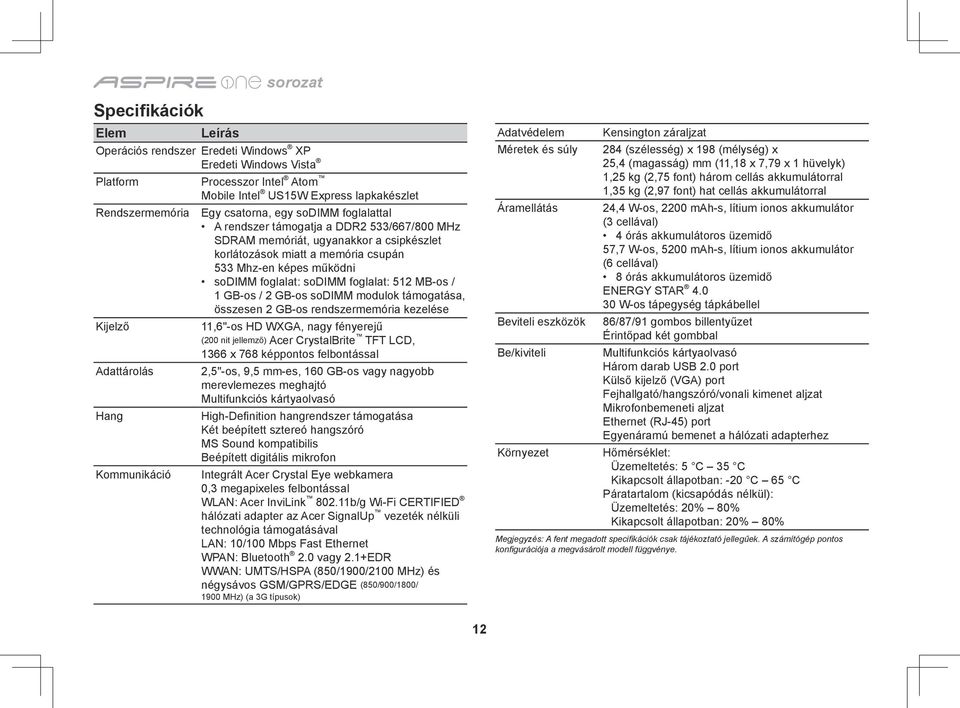

12 sorozat Specifikációk Elem Leírás Operációs rendszer Eredeti Windows XP Eredeti Windows Vista Platform Rendszermemória Kijelző Adattárolás Hang Kommunikáció Processzor Intel Atom Mobile Intel US15W Express lapkakészlet Egy csatorna, egy sodimm foglalattal A rendszer támogatja a DDR2 533/667/800 MHz SDRAM memóriát, ugyanakkor a csipkészlet korlátozások miatt a memória csupán 533 Mhz-en képes működni sodimm foglalat: sodimm foglalat: 512 MB-os / 1 GB-os / 2 GB-os sodimm modulok támogatása, összesen 2 GB-os rendszermemória kezelése 11,6"-os HD WXGA, nagy fényerejű (200 nit jellemző) Acer CrystalBrite TFT LCD, 1366 x 768 képpontos felbontással 2,5"-os, 9,5 mm-es, 160 GB-os vagy nagyobb merevlemezes meghajtó Multifunkciós kártyaolvasó High-Definition hangrendszer támogatása Két beépített sztereó hangszóró MS Sound kompatibilis Beépített digitális mikrofon Integrált Acer Crystal Eye webkamera 0,3 megapixeles felbontással WLAN: Acer InviLink b/g Wi-Fi CERTIFIED hálózati adapter az Acer SignalUp vezeték nélküli technológia támogatásával LAN: 10/100 Mbps Fast Ethernet WPAN: Bluetooth 2.0 vagy 2.1+EDR WWAN: UMTS/HSPA (850/1900/2100 MHz) és négysávos GSM/GPRS/EDGE (850/900/1800/ 1900 MHz) (a 3G típusok) Adatvédelem Méretek és súly Áramellátás Beviteli eszközök Be/kiviteli Környezet Kensington záraljzat 284 (szélesség) x 198 (mélység) x 25,4 (magasság) mm (11,18 x 7,79 x 1 hüvelyk) 1,25 kg (2,75 font) három cellás akkumulátorral 1,35 kg (2,97 font) hat cellás akkumulátorral 24,4 W-os, 2200 mah-s, lítium ionos akkumulátor (3 cellával) 4 órás akkumulátoros üzemidő 57,7 W-os, 5200 mah-s, lítium ionos akkumulátor (6 cellával) 8 órás akkumulátoros üzemidő ENERGY STAR W-os tápegység tápkábellel 86/87/91 gombos billentyűzet Érintőpad két gombbal Multifunkciós kártyaolvasó Három darab USB 2.0 port Külső kijelző (VGA) port Fejhallgató/hangszóró/vonali kimenet aljzat Mikrofonbemeneti aljzat Ethernet (RJ-45) port Egyenáramú bemenet a hálózati adapterhez Hőmérséklet: Üzemeltetés: 5 C 35 C Kikapcsolt állapotban: -20 C 65 C Páratartalom (kicsapódás nélkül): Üzemeltetés: 20% 80% Kikapcsolt állapotban: 20% 80% Megjegyzés: A fent megadott specifikációk csak tájékoztató jellegűek. A számítógép pontos konfigurációja a megvásárolt modell függvénye. 12
