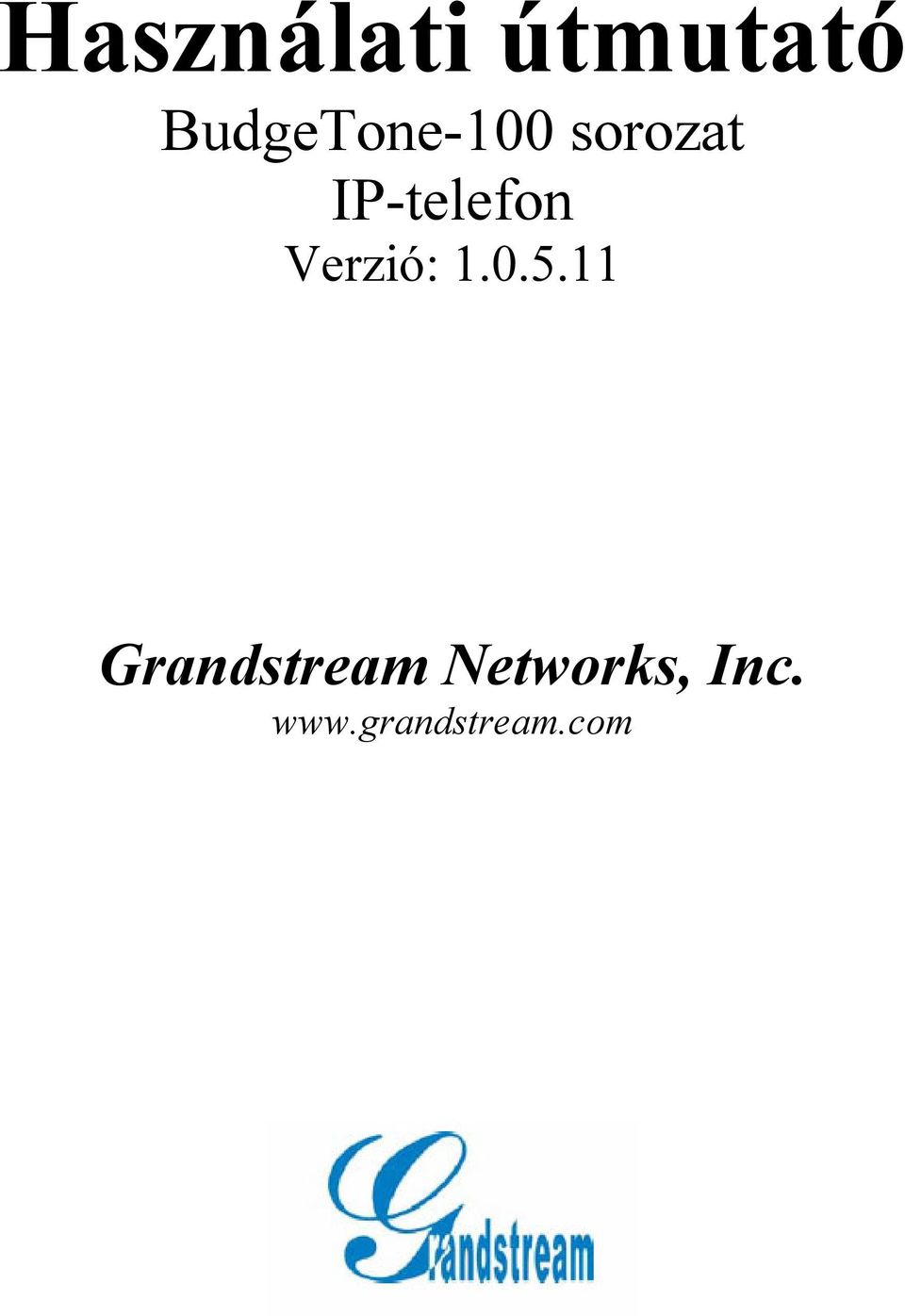

Használati útmutató BudgeTone-100 sorozat IP-telefon Verzió: Grandstream Networks, Inc.

Átírás

1 Használati útmutató BudgeTone-100 sorozat IP-telefon Verzió:

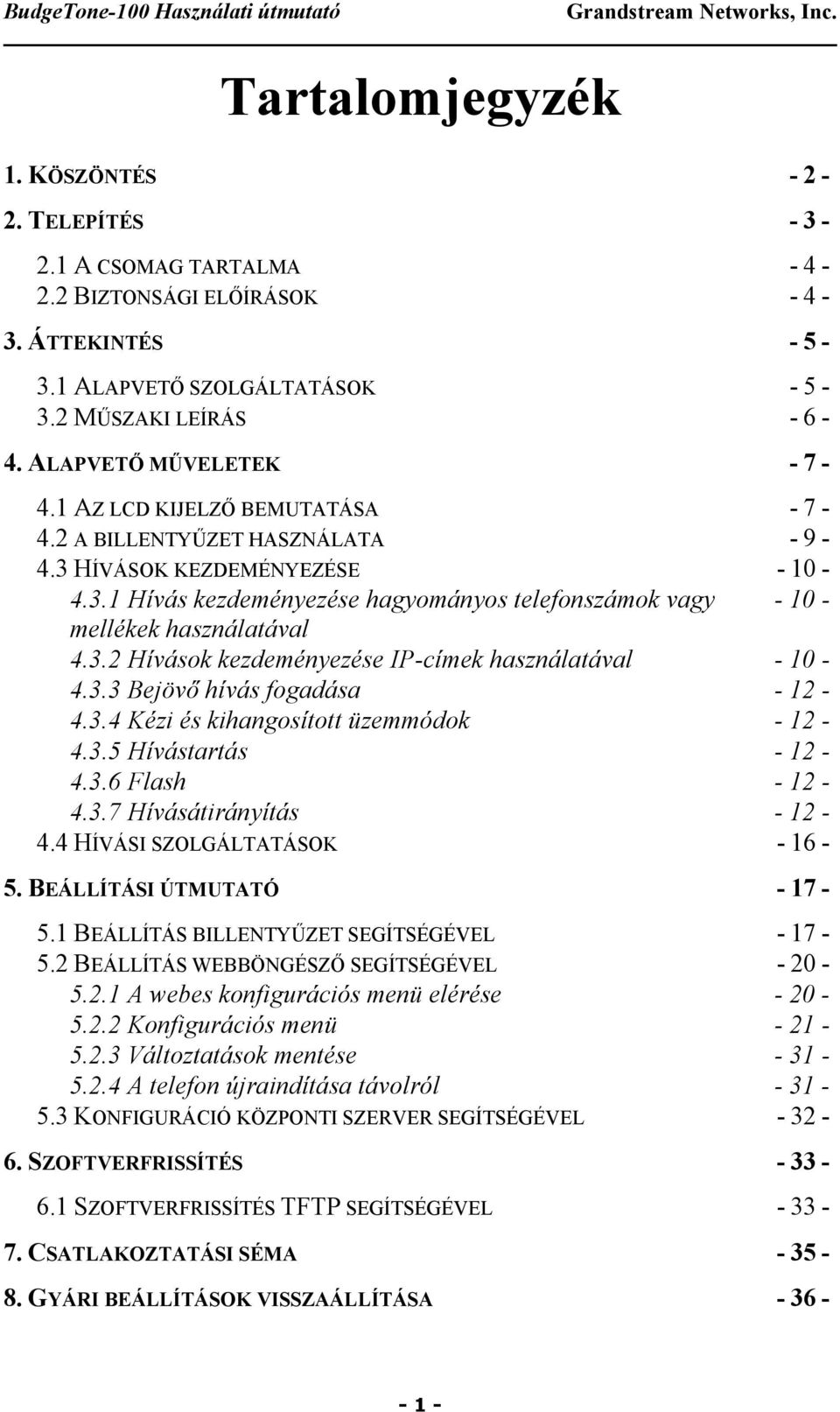

2 Tartalomjegyzék 1. KÖSZÖNTÉS TELEPÍTÉS A CSOMAG TARTALMA BIZTONSÁGI ELŐÍRÁSOK ÁTTEKINTÉS ALAPVETŐ SZOLGÁLTATÁSOK MŰSZAKI LEÍRÁS ALAPVETŐ MŰVELETEK AZ LCD KIJELZŐ BEMUTATÁSA A BILLENTYŰZET HASZNÁLATA HÍVÁSOK KEZDEMÉNYEZÉSE Hívás kezdeményezése hagyományos telefonszámok vagy mellékek használatával Hívások kezdeményezése IP-címek használatával Bejövő hívás fogadása Kézi és kihangosított üzemmódok Hívástartás Flash Hívásátirányítás HÍVÁSI SZOLGÁLTATÁSOK BEÁLLÍTÁSI ÚTMUTATÓ BEÁLLÍTÁS BILLENTYŰZET SEGÍTSÉGÉVEL BEÁLLÍTÁS WEBBÖNGÉSZŐ SEGÍTSÉGÉVEL A webes konfigurációs menü elérése Konfigurációs menü Változtatások mentése A telefon újraindítása távolról KONFIGURÁCIÓ KÖZPONTI SZERVER SEGÍTSÉGÉVEL SZOFTVERFRISSÍTÉS SZOFTVERFRISSÍTÉS TFTP SEGÍTSÉGÉVEL CSATLAKOZTATÁSI SÉMA GYÁRI BEÁLLÍTÁSOK VISSZAÁLLÍTÁSA

3 1. Köszöntés Üdvözöljük a BudgeTone-100 IP-telefon felhasználóinak táborában! Kiválóan választott, amikor termékünket megvásárolta, és reméljük, annak minden tulajdonsága hasznára válik majd. A Grandstream díjnyertes BudgeTone-100 sorozatának SIP készülékei számos újítással felszerelt IP-telefonok, amelyek gazdag szolgáltatáscsomagot és kiváló hangminőséget kínálnak, megfizethető áron. A berendezések teljesen megfelelnek az SIP szabványoknak, így számos a piacon található SIP-alapú készülékkel és szoftverrel képesek együttműködni. Ezen dokumentum tartalma előzetes figyelmeztetés nélkül megváltozhat. A legújabb elektronikus verzió letölthető a következő Internet-címről:

4 2. Telepítés A BudgeTone-100-as sorozatba tartozó IP-telefonok kialakítása a hagyományos készülékekkel megegyező érzetet és külsőt biztosít. Az alábbi fotó egy BudgeTone IP-telefon megjelenését és a fontosabb gombok funkcióját ábrázolja

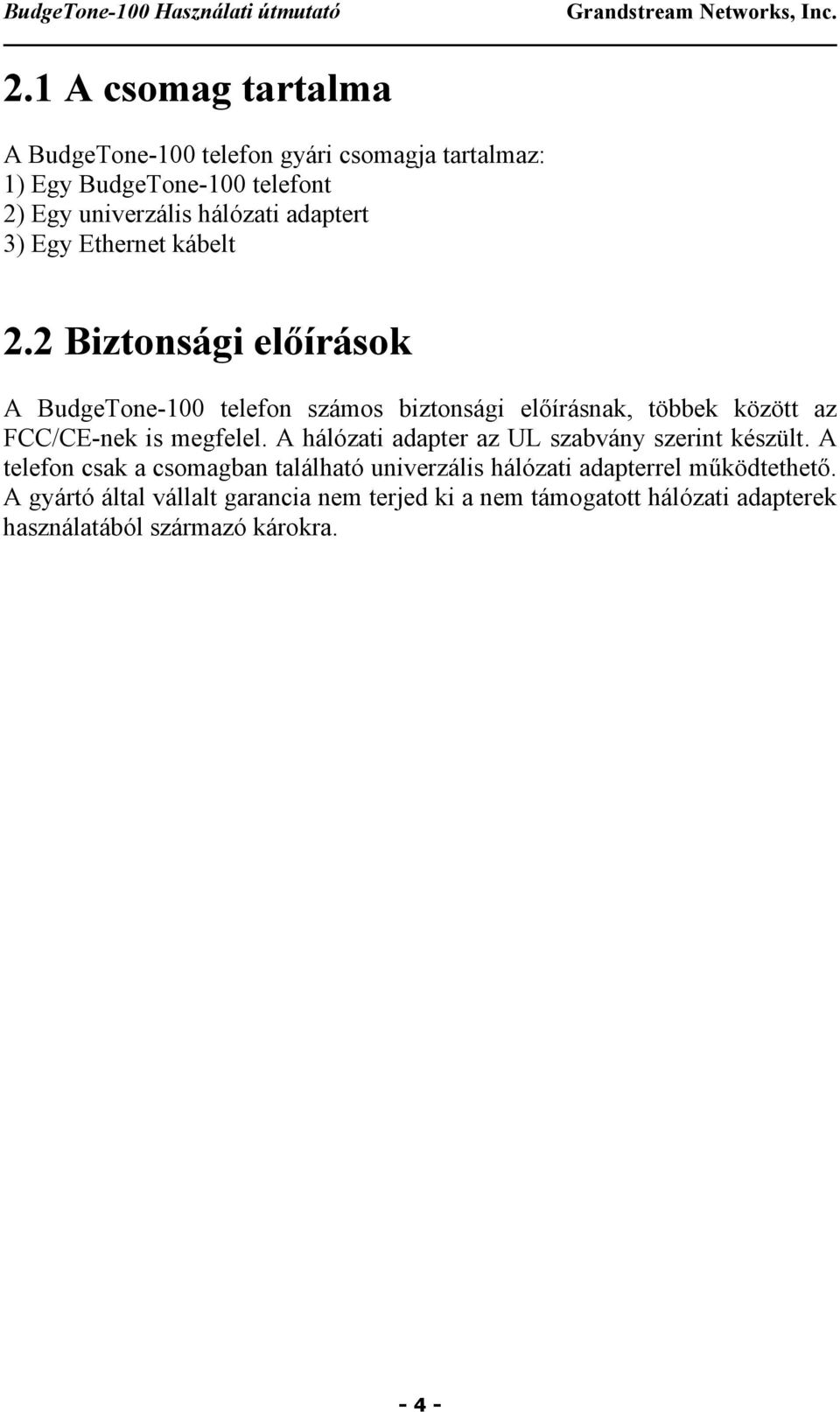

5 2.1 A csomag tartalma A BudgeTone-100 telefon gyári csomagja tartalmaz: 1) Egy BudgeTone-100 telefont 2) Egy univerzális hálózati adaptert 3) Egy Ethernet kábelt 2.2 Biztonsági előírások A BudgeTone-100 telefon számos biztonsági előírásnak, többek között az FCC/CE-nek is megfelel. A hálózati adapter az UL szabvány szerint készült. A telefon csak a csomagban található univerzális hálózati adapterrel működtethető. A gyártó által vállalt garancia nem terjed ki a nem támogatott hálózati adapterek használatából származó károkra

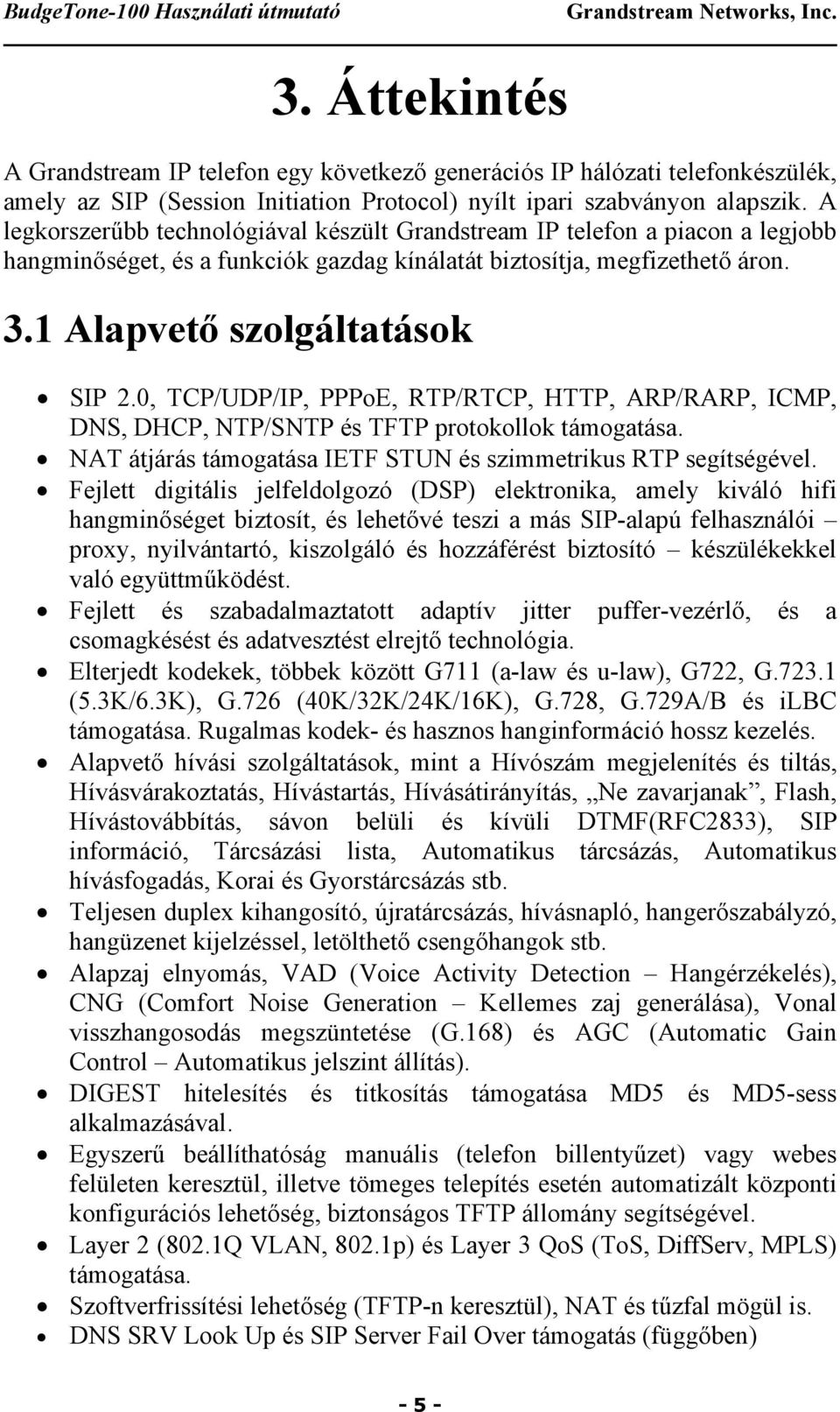

6 3. Áttekintés A Grandstream IP telefon egy következő generációs IP hálózati telefonkészülék, amely az SIP (Session Initiation Protocol) nyílt ipari szabványon alapszik. A legkorszerűbb technológiával készült Grandstream IP telefon a piacon a legjobb hangminőséget, és a funkciók gazdag kínálatát biztosítja, megfizethető áron. 3.1 Alapvető szolgáltatások SIP 2.0, TCP/UDP/IP, PPPoE, RTP/RTCP, HTTP, ARP/RARP, ICMP, DNS, DHCP, NTP/SNTP és TFTP protokollok támogatása. NAT átjárás támogatása IETF STUN és szimmetrikus RTP segítségével. Fejlett digitális jelfeldolgozó (DSP) elektronika, amely kiváló hifi hangminőséget biztosít, és lehetővé teszi a más SIP-alapú felhasználói proxy, nyilvántartó, kiszolgáló és hozzáférést biztosító készülékekkel való együttműködést. Fejlett és szabadalmaztatott adaptív jitter puffer-vezérlő, és a csomagkésést és adatvesztést elrejtő technológia. Elterjedt kodekek, többek között G711 (a-law és u-law), G722, G (5.3K/6.3K), G.726 (40K/32K/24K/16K), G.728, G.729A/B és ilbc támogatása. Rugalmas kodek- és hasznos hanginformáció hossz kezelés. Alapvető hívási szolgáltatások, mint a Hívószám megjelenítés és tiltás, Hívásvárakoztatás, Hívástartás, Hívásátirányítás, Ne zavarjanak, Flash, Hívástovábbítás, sávon belüli és kívüli DTMF(RFC2833), SIP információ, Tárcsázási lista, Automatikus tárcsázás, Automatikus hívásfogadás, Korai és Gyorstárcsázás stb. Teljesen duplex kihangosító, újratárcsázás, hívásnapló, hangerőszabályzó, hangüzenet kijelzéssel, letölthető csengőhangok stb. Alapzaj elnyomás, VAD (Voice Activity Detection Hangérzékelés), CNG (Comfort Noise Generation Kellemes zaj generálása), Vonal visszhangosodás megszüntetése (G.168) és AGC (Automatic Gain Control Automatikus jelszint állítás). DIGEST hitelesítés és titkosítás támogatása MD5 és MD5-sess alkalmazásával. Egyszerű beállíthatóság manuális (telefon billentyűzet) vagy webes felületen keresztül, illetve tömeges telepítés esetén automatizált központi konfigurációs lehetőség, biztonságos TFTP állomány segítségével. Layer 2 (802.1Q VLAN, 802.1p) és Layer 3 QoS (ToS, DiffServ, MPLS) támogatása. Szoftverfrissítési lehetőség (TFTP-n keresztül), NAT és tűzfal mögül is. DNS SRV Look Up és SIP Server Fail Over támogatás (függőben) - 5 -

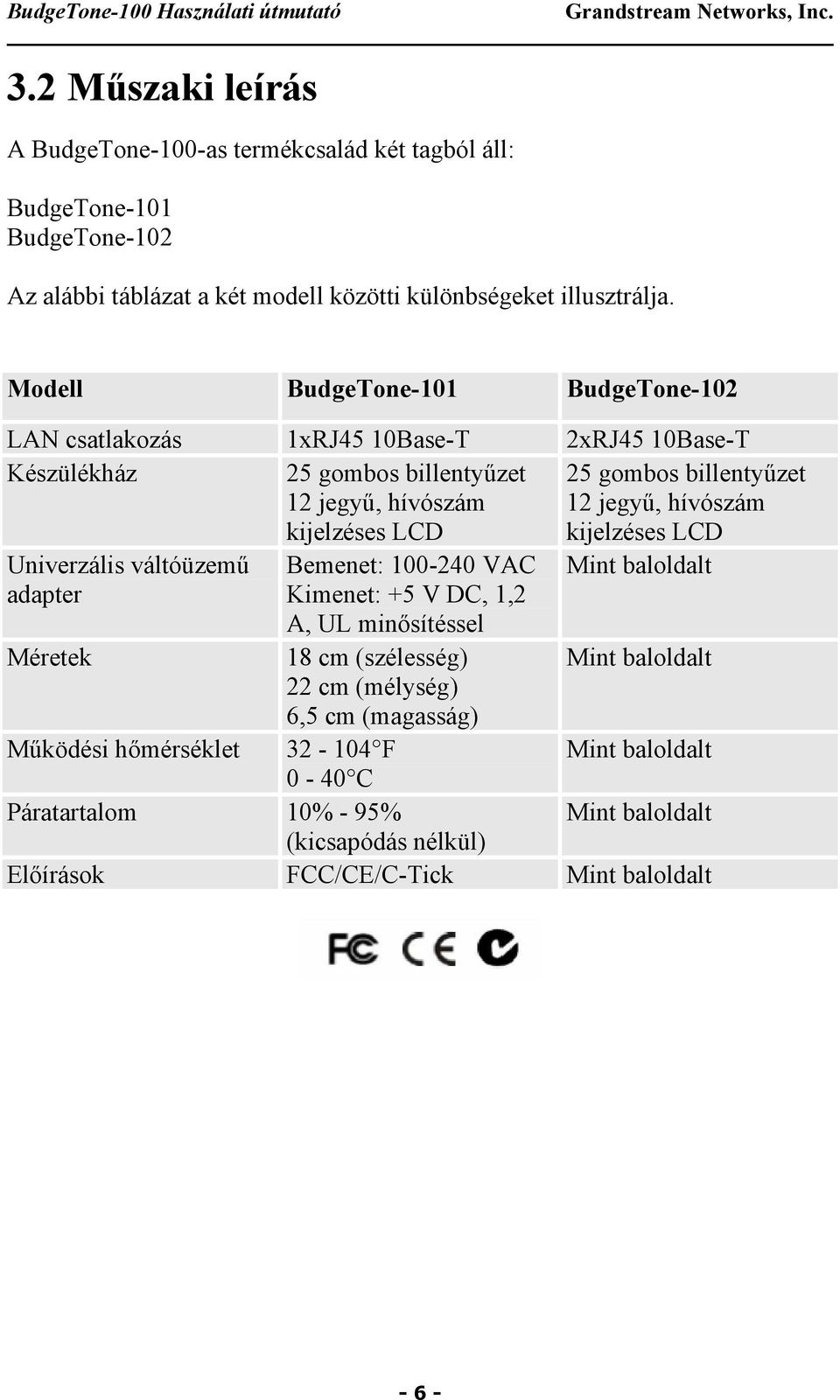

7 3.2 Műszaki leírás A BudgeTone-100-as termékcsalád két tagból áll: BudgeTone-101 BudgeTone-102 Az alábbi táblázat a két modell közötti különbségeket illusztrálja. Modell BudgeTone-101 BudgeTone-102 LAN csatlakozás 1xRJ45 10Base-T 2xRJ45 10Base-T Készülékház 25 gombos billentyűzet 12 jegyű, hívószám kijelzéses LCD 25 gombos billentyűzet 12 jegyű, hívószám kijelzéses LCD Univerzális váltóüzemű adapter Méretek Bemenet: VAC Kimenet: +5 V DC, 1,2 A, UL minősítéssel 18 cm (szélesség) 22 cm (mélység) 6,5 cm (magasság) Mint baloldalt Mint baloldalt Működési hőmérséklet F Mint baloldalt 0-40 C Páratartalom 10% - 95% Mint baloldalt (kicsapódás nélkül) Előírások FCC/CE/C-Tick Mint baloldalt - 6 -

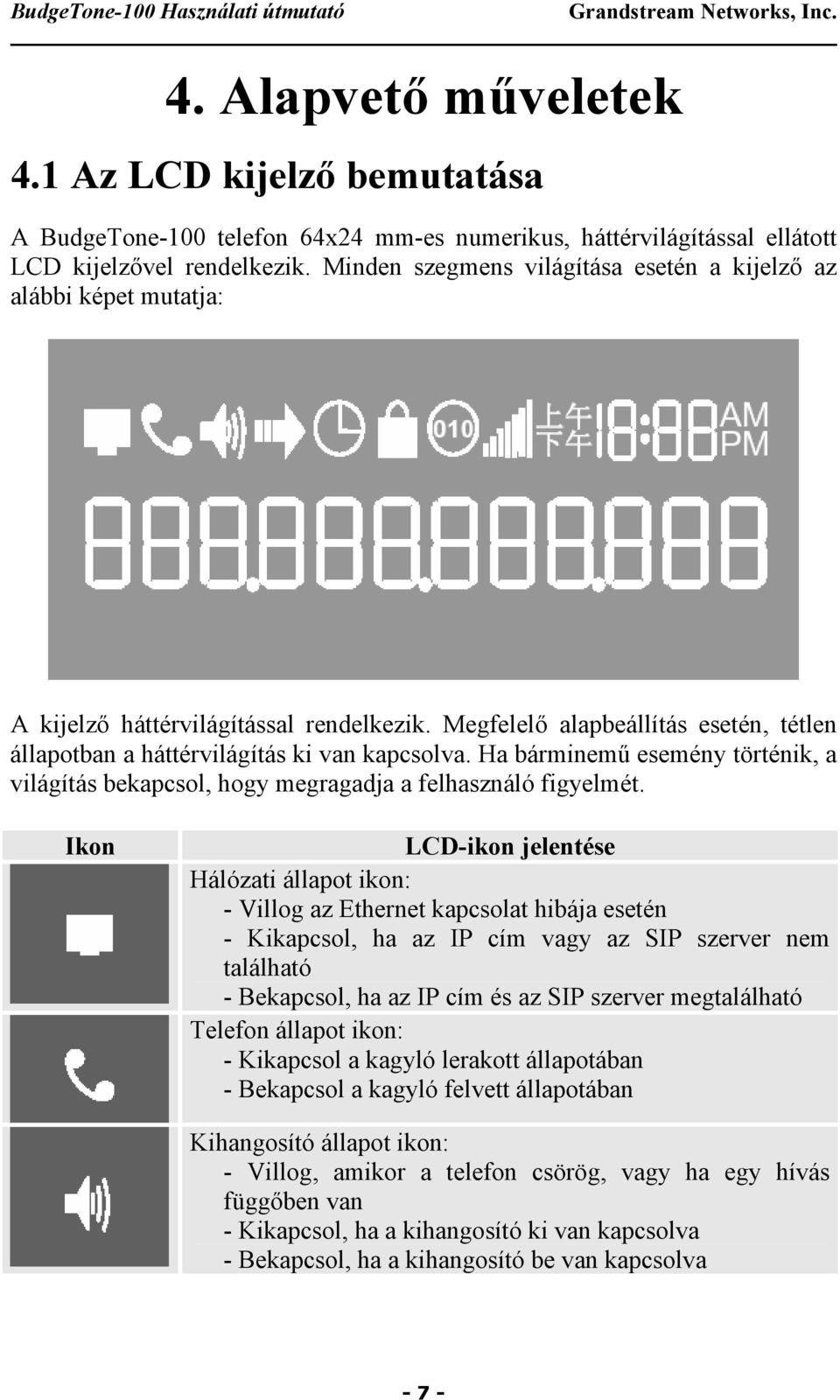

8 4. Alapvető műveletek 4.1 Az LCD kijelző bemutatása A BudgeTone-100 telefon 64x24 mm-es numerikus, háttérvilágítással ellátott LCD kijelzővel rendelkezik. Minden szegmens világítása esetén a kijelző az alábbi képet mutatja: A kijelző háttérvilágítással rendelkezik. Megfelelő alapbeállítás esetén, tétlen állapotban a háttérvilágítás ki van kapcsolva. Ha bárminemű esemény történik, a világítás bekapcsol, hogy megragadja a felhasználó figyelmét. Ikon LCD-ikon jelentése Hálózati állapot ikon: - Villog az Ethernet kapcsolat hibája esetén - Kikapcsol, ha az IP cím vagy az SIP szerver nem található - Bekapcsol, ha az IP cím és az SIP szerver megtalálható Telefon állapot ikon: - Kikapcsol a kagyló lerakott állapotában - Bekapcsol a kagyló felvett állapotában Kihangosító állapot ikon: - Villog, amikor a telefon csörög, vagy ha egy hívás függőben van - Kikapcsol, ha a kihangosító ki van kapcsolva - Bekapcsol, ha a kihangosító be van kapcsolva - 7 -

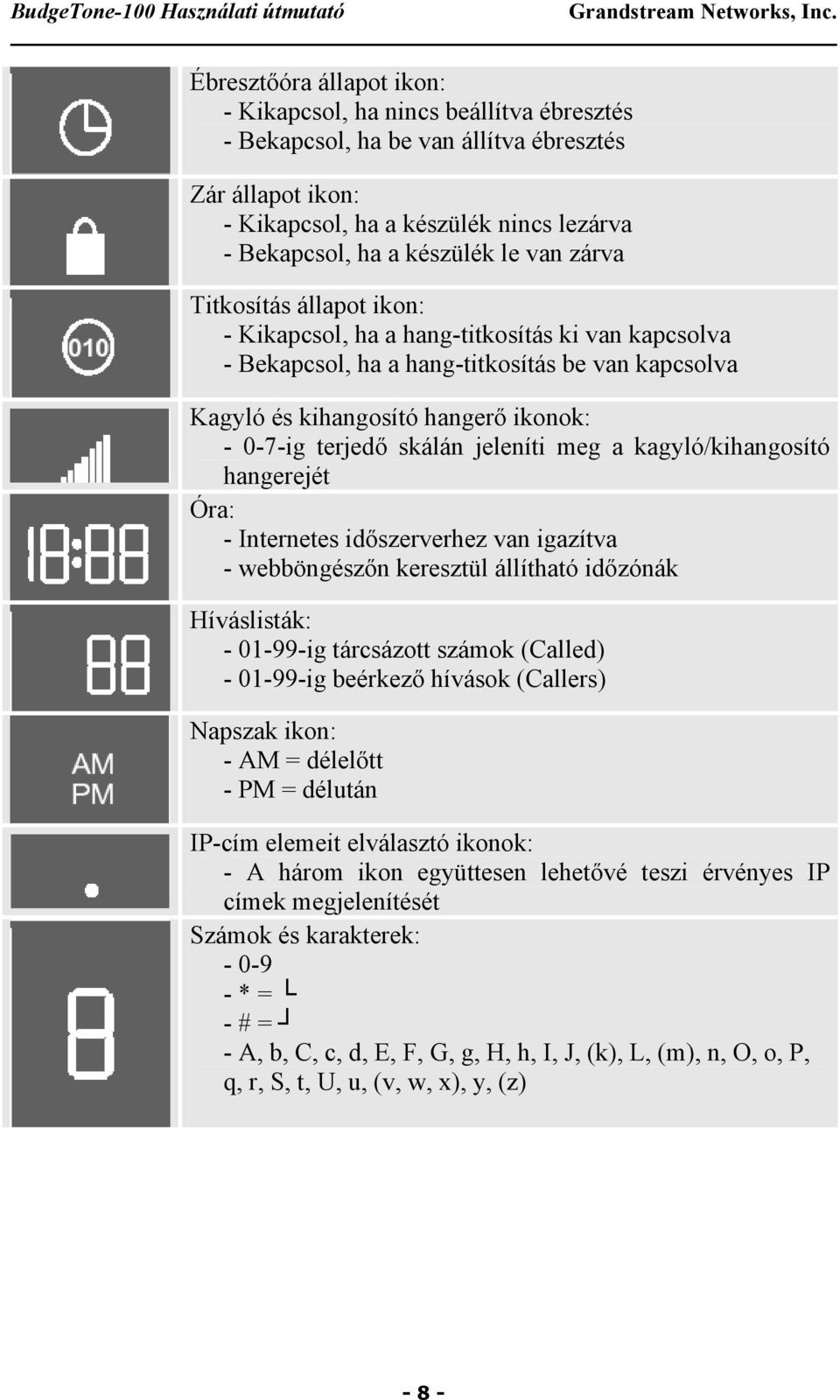

9 Ébresztőóra állapot ikon: - Kikapcsol, ha nincs beállítva ébresztés - Bekapcsol, ha be van állítva ébresztés Zár állapot ikon: - Kikapcsol, ha a készülék nincs lezárva - Bekapcsol, ha a készülék le van zárva Titkosítás állapot ikon: - Kikapcsol, ha a hang-titkosítás ki van kapcsolva - Bekapcsol, ha a hang-titkosítás be van kapcsolva Kagyló és kihangosító hangerő ikonok: ig terjedő skálán jeleníti meg a kagyló/kihangosító hangerejét Óra: - Internetes időszerverhez van igazítva - webböngészőn keresztül állítható időzónák Híváslisták: ig tárcsázott számok (Called) ig beérkező hívások (Callers) Napszak ikon: - AM = délelőtt - PM = délután IP-cím elemeit elválasztó ikonok: - A három ikon együttesen lehetővé teszi érvényes IP címek megjelenítését Számok és karakterek: * = - # = - A, b, C, c, d, E, F, G, g, H, h, I, J, (k), L, (m), n, O, o, P, q, r, S, t, U, u, (v, w, x), y, (z) - 8 -

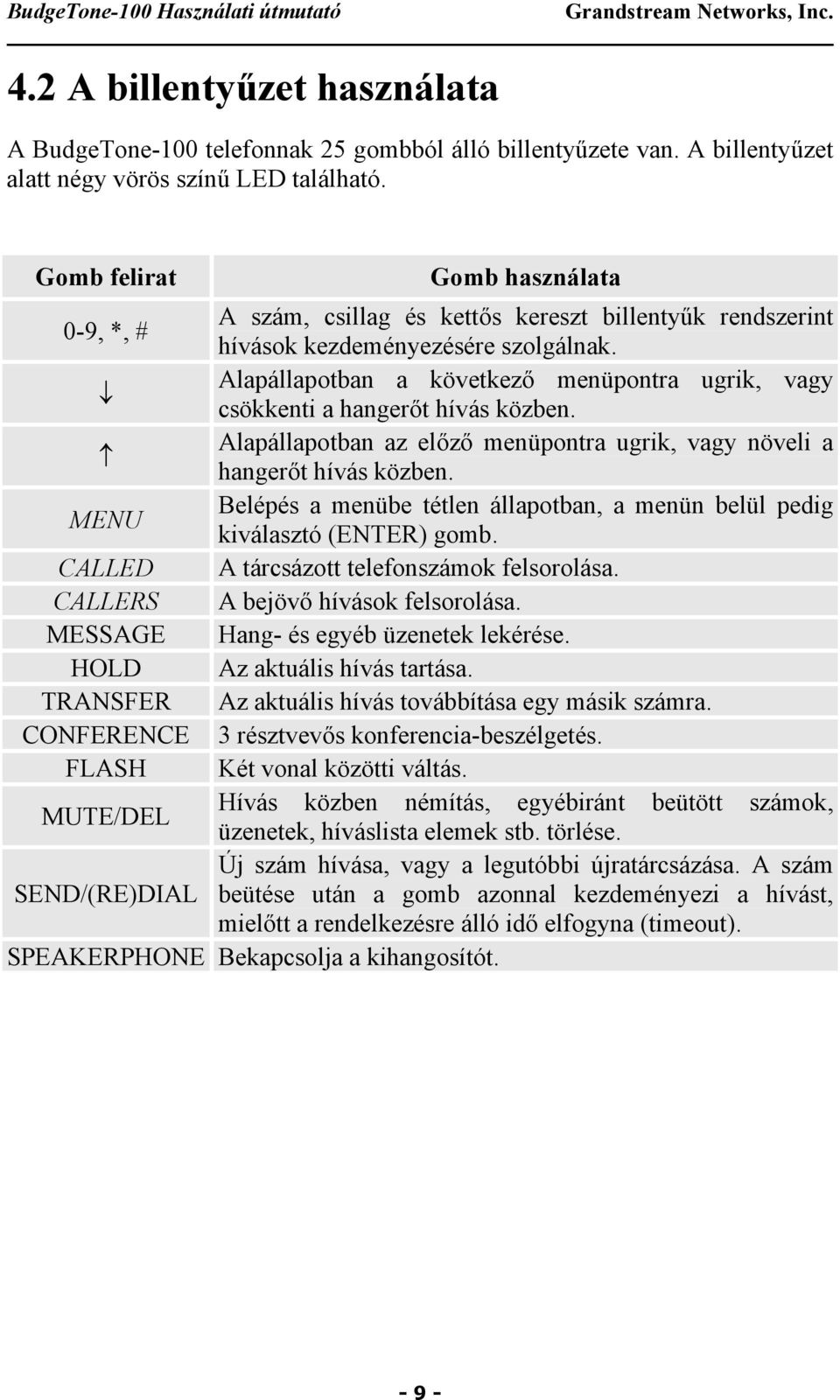

10 4.2 A billentyűzet használata A BudgeTone-100 telefonnak 25 gombból álló billentyűzete van. A billentyűzet alatt négy vörös színű LED található. Gomb felirat Gomb használata 0-9, *, # A szám, csillag és kettős kereszt billentyűk rendszerint hívások kezdeményezésére szolgálnak. Alapállapotban a következő menüpontra ugrik, vagy csökkenti a hangerőt hívás közben. Alapállapotban az előző menüpontra ugrik, vagy növeli a hangerőt hívás közben. MENU Belépés a menübe tétlen állapotban, a menün belül pedig kiválasztó (ENTER) gomb. CALLED A tárcsázott telefonszámok felsorolása. CALLERS A bejövő hívások felsorolása. MESSAGE Hang- és egyéb üzenetek lekérése. HOLD Az aktuális hívás tartása. TRANSFER Az aktuális hívás továbbítása egy másik számra. CONFERENCE 3 résztvevős konferencia-beszélgetés. FLASH Két vonal közötti váltás. MUTE/DEL Hívás közben némítás, egyébiránt beütött számok, üzenetek, híváslista elemek stb. törlése. Új szám hívása, vagy a legutóbbi újratárcsázása. A szám SEND/(RE)DIAL beütése után a gomb azonnal kezdeményezi a hívást, mielőtt a rendelkezésre álló idő elfogyna (timeout). SPEAKERPHONE Bekapcsolja a kihangosítót

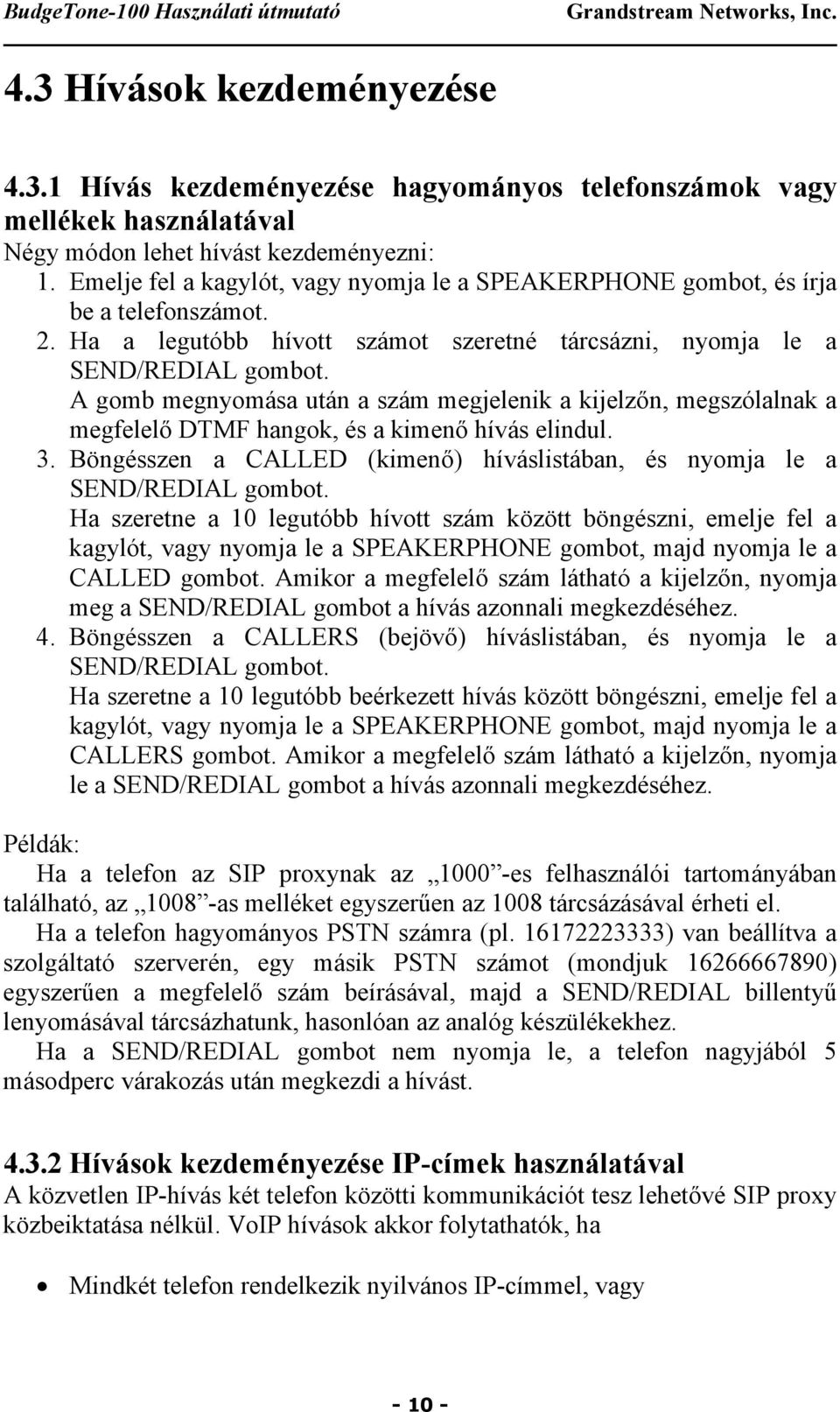

11 4.3 Hívások kezdeményezése Hívás kezdeményezése hagyományos telefonszámok vagy mellékek használatával Négy módon lehet hívást kezdeményezni: 1. Emelje fel a kagylót, vagy nyomja le a SPEAKERPHONE gombot, és írja be a telefonszámot. 2. Ha a legutóbb hívott számot szeretné tárcsázni, nyomja le a SEND/REDIAL gombot. A gomb megnyomása után a szám megjelenik a kijelzőn, megszólalnak a megfelelő DTMF hangok, és a kimenő hívás elindul. 3. Böngésszen a CALLED (kimenő) híváslistában, és nyomja le a SEND/REDIAL gombot. Ha szeretne a 10 legutóbb hívott szám között böngészni, emelje fel a kagylót, vagy nyomja le a SPEAKERPHONE gombot, majd nyomja le a CALLED gombot. Amikor a megfelelő szám látható a kijelzőn, nyomja meg a SEND/REDIAL gombot a hívás azonnali megkezdéséhez. 4. Böngésszen a CALLERS (bejövő) híváslistában, és nyomja le a SEND/REDIAL gombot. Ha szeretne a 10 legutóbb beérkezett hívás között böngészni, emelje fel a kagylót, vagy nyomja le a SPEAKERPHONE gombot, majd nyomja le a CALLERS gombot. Amikor a megfelelő szám látható a kijelzőn, nyomja le a SEND/REDIAL gombot a hívás azonnali megkezdéséhez. Példák: Ha a telefon az SIP proxynak az es felhasználói tartományában található, az as melléket egyszerűen az 1008 tárcsázásával érheti el. Ha a telefon hagyományos PSTN számra (pl ) van beállítva a szolgáltató szerverén, egy másik PSTN számot (mondjuk ) egyszerűen a megfelelő szám beírásával, majd a SEND/REDIAL billentyű lenyomásával tárcsázhatunk, hasonlóan az analóg készülékekhez. Ha a SEND/REDIAL gombot nem nyomja le, a telefon nagyjából 5 másodperc várakozás után megkezdi a hívást Hívások kezdeményezése IP-címek használatával A közvetlen IP-hívás két telefon közötti kommunikációt tesz lehetővé SIP proxy közbeiktatása nélkül. VoIP hívások akkor folytathatók, ha Mindkét telefon rendelkezik nyilvános IP-címmel, vagy

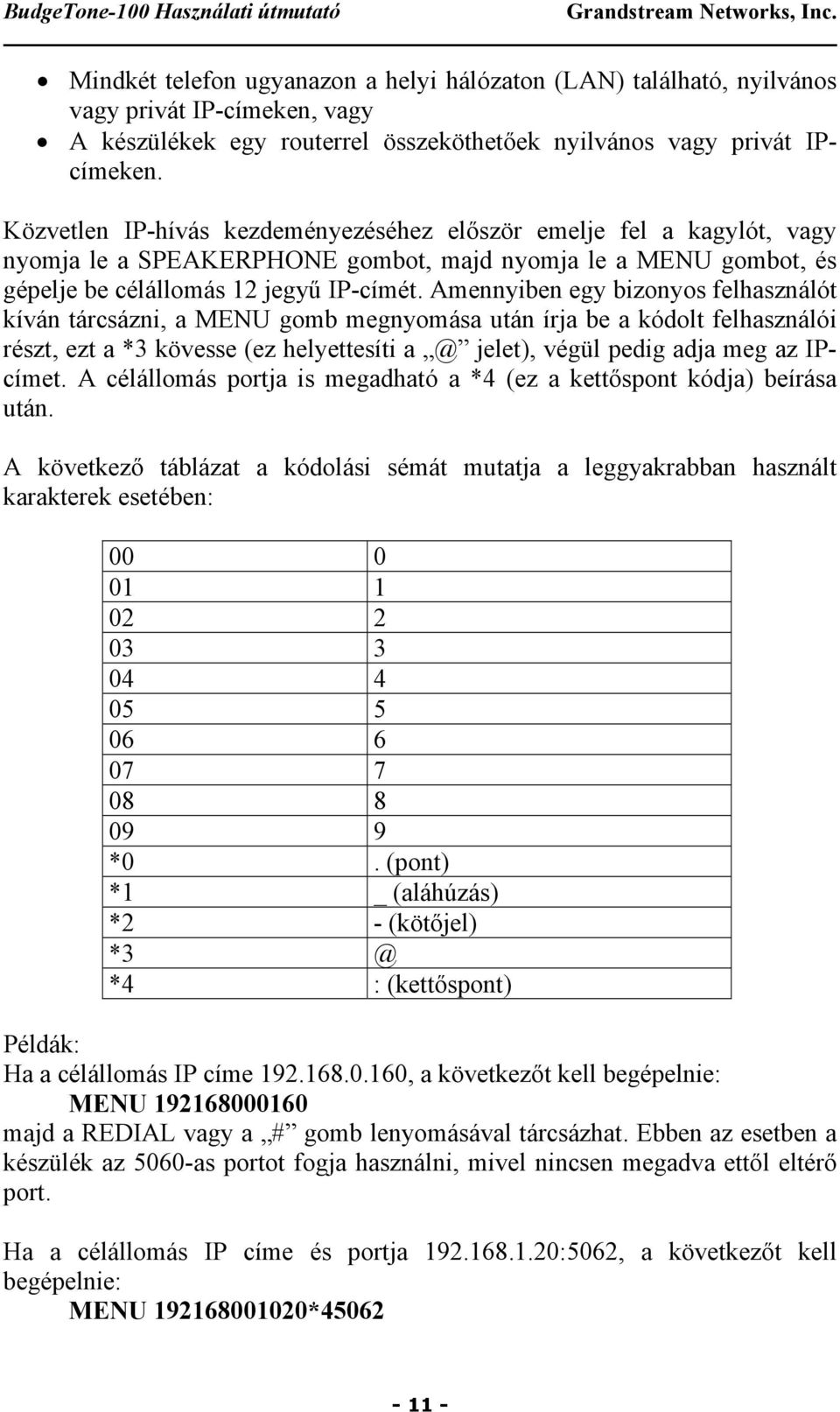

12 Mindkét telefon ugyanazon a helyi hálózaton (LAN) található, nyilvános vagy privát IP-címeken, vagy A készülékek egy routerrel összeköthetőek nyilvános vagy privát IPcímeken. Közvetlen IP-hívás kezdeményezéséhez először emelje fel a kagylót, vagy nyomja le a SPEAKERPHONE gombot, majd nyomja le a MENU gombot, és gépelje be célállomás 12 jegyű IP-címét. Amennyiben egy bizonyos felhasználót kíván tárcsázni, a MENU gomb megnyomása után írja be a kódolt felhasználói részt, ezt a *3 kövesse (ez helyettesíti jelet), végül pedig adja meg az IPcímet. A célállomás portja is megadható a *4 (ez a kettőspont kódja) beírása után. A következő táblázat a kódolási sémát mutatja a leggyakrabban használt karakterek esetében: *0. (pont) *1 _ (aláhúzás) *2 - (kötőjel) *4 : (kettőspont) Példák: Ha a célállomás IP címe , a következőt kell begépelnie: MENU majd a REDIAL vagy a # gomb lenyomásával tárcsázhat. Ebben az esetben a készülék az 5060-as portot fogja használni, mivel nincsen megadva ettől eltérő port. Ha a célállomás IP címe és portja :5062, a következőt kell begépelnie: MENU *

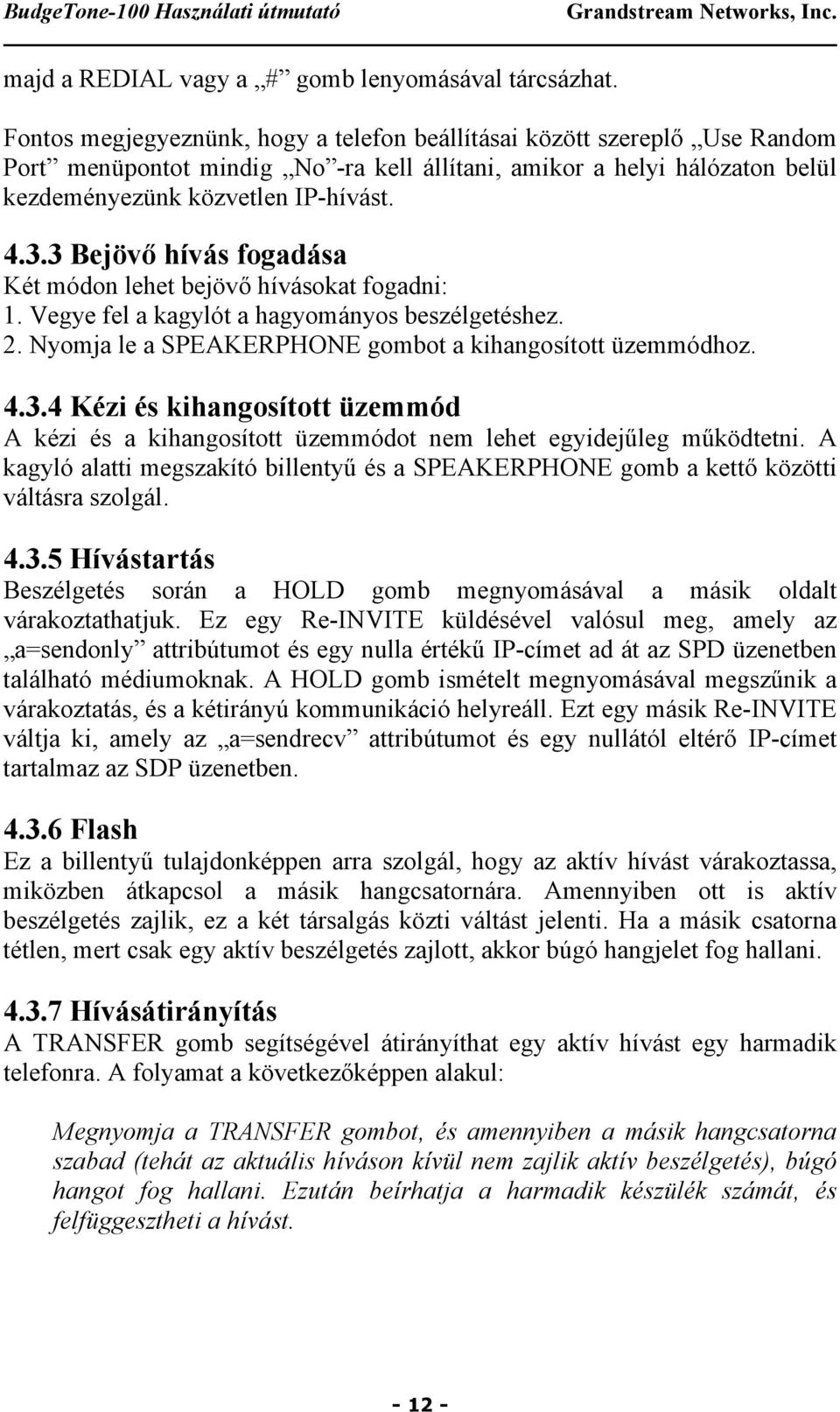

13 majd a REDIAL vagy a # gomb lenyomásával tárcsázhat. Fontos megjegyeznünk, hogy a telefon beállításai között szereplő Use Random Port menüpontot mindig No -ra kell állítani, amikor a helyi hálózaton belül kezdeményezünk közvetlen IP-hívást Bejövő hívás fogadása Két módon lehet bejövő hívásokat fogadni: 1. Vegye fel a kagylót a hagyományos beszélgetéshez. 2. Nyomja le a SPEAKERPHONE gombot a kihangosított üzemmódhoz Kézi és kihangosított üzemmód A kézi és a kihangosított üzemmódot nem lehet egyidejűleg működtetni. A kagyló alatti megszakító billentyű és a SPEAKERPHONE gomb a kettő közötti váltásra szolgál Hívástartás Beszélgetés során a HOLD gomb megnyomásával a másik oldalt várakoztathatjuk. Ez egy Re-INVITE küldésével valósul meg, amely az a=sendonly attribútumot és egy nulla értékű IP-címet ad át az SPD üzenetben található médiumoknak. A HOLD gomb ismételt megnyomásával megszűnik a várakoztatás, és a kétirányú kommunikáció helyreáll. Ezt egy másik Re-INVITE váltja ki, amely az a=sendrecv attribútumot és egy nullától eltérő IP-címet tartalmaz az SDP üzenetben Flash Ez a billentyű tulajdonképpen arra szolgál, hogy az aktív hívást várakoztassa, miközben átkapcsol a másik hangcsatornára. Amennyiben ott is aktív beszélgetés zajlik, ez a két társalgás közti váltást jelenti. Ha a másik csatorna tétlen, mert csak egy aktív beszélgetés zajlott, akkor búgó hangjelet fog hallani Hívásátirányítás A TRANSFER gomb segítségével átirányíthat egy aktív hívást egy harmadik telefonra. A folyamat a következőképpen alakul: Megnyomja a TRANSFER gombot, és amennyiben a másik hangcsatorna szabad (tehát az aktuális híváson kívül nem zajlik aktív beszélgetés), búgó hangot fog hallani. Ezután beírhatja a harmadik készülék számát, és felfüggesztheti a hívást

14 A készülék az azonnali hívásátirányítás két módját támogatja: a REFER és a BYE/Also alkalmazását. Az SIP REFER módszeren alapuló SIP üzenetfolyam a következőképpen fest:

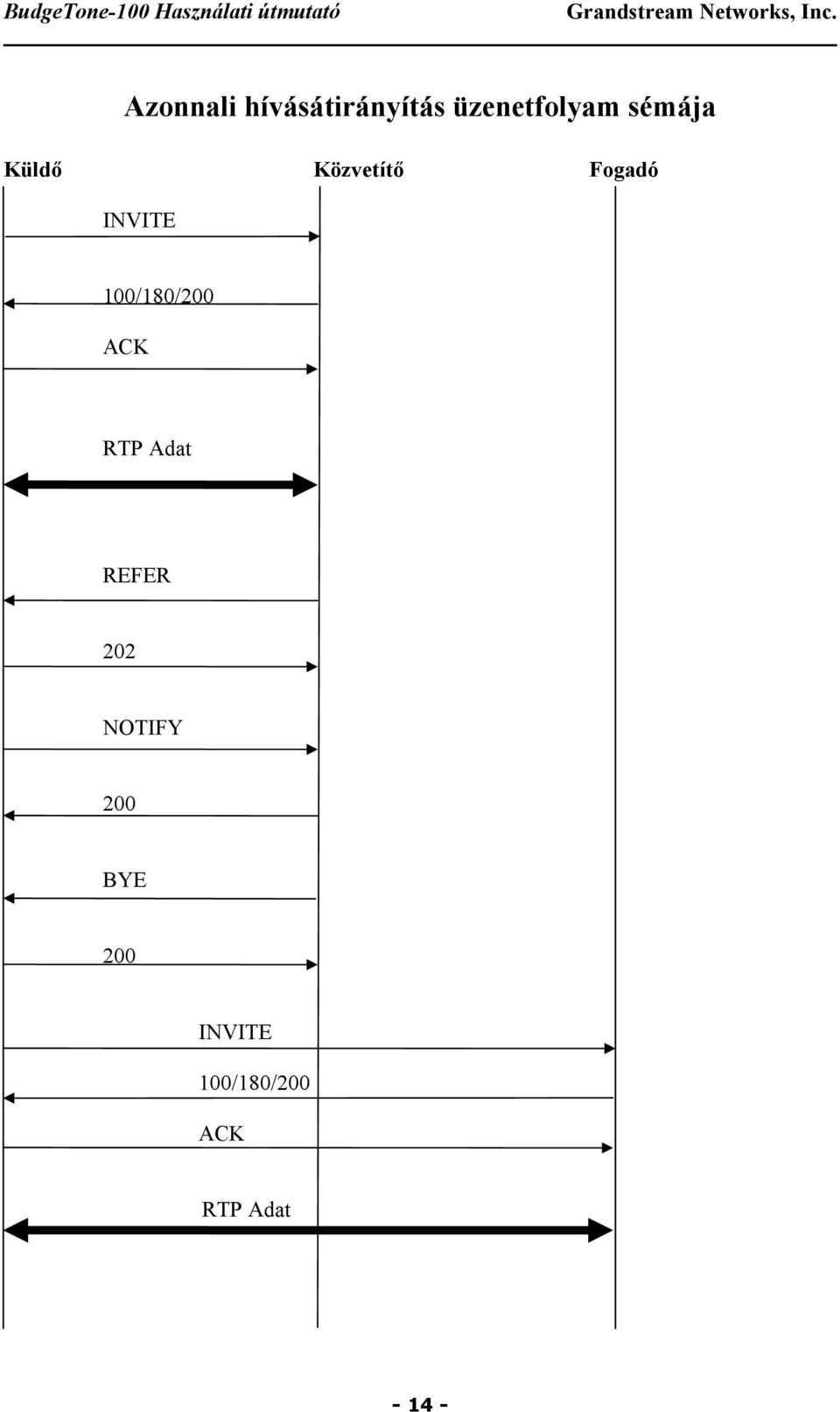

15 Azonnali hívásátirányítás üzenetfolyam sémája Küldő Közvetítő Fogadó INVITE 100/180/200 ACK RTP Adat REFER 202 NOTIFY 200 BYE 200 INVITE 100/180/200 ACK RTP Adat

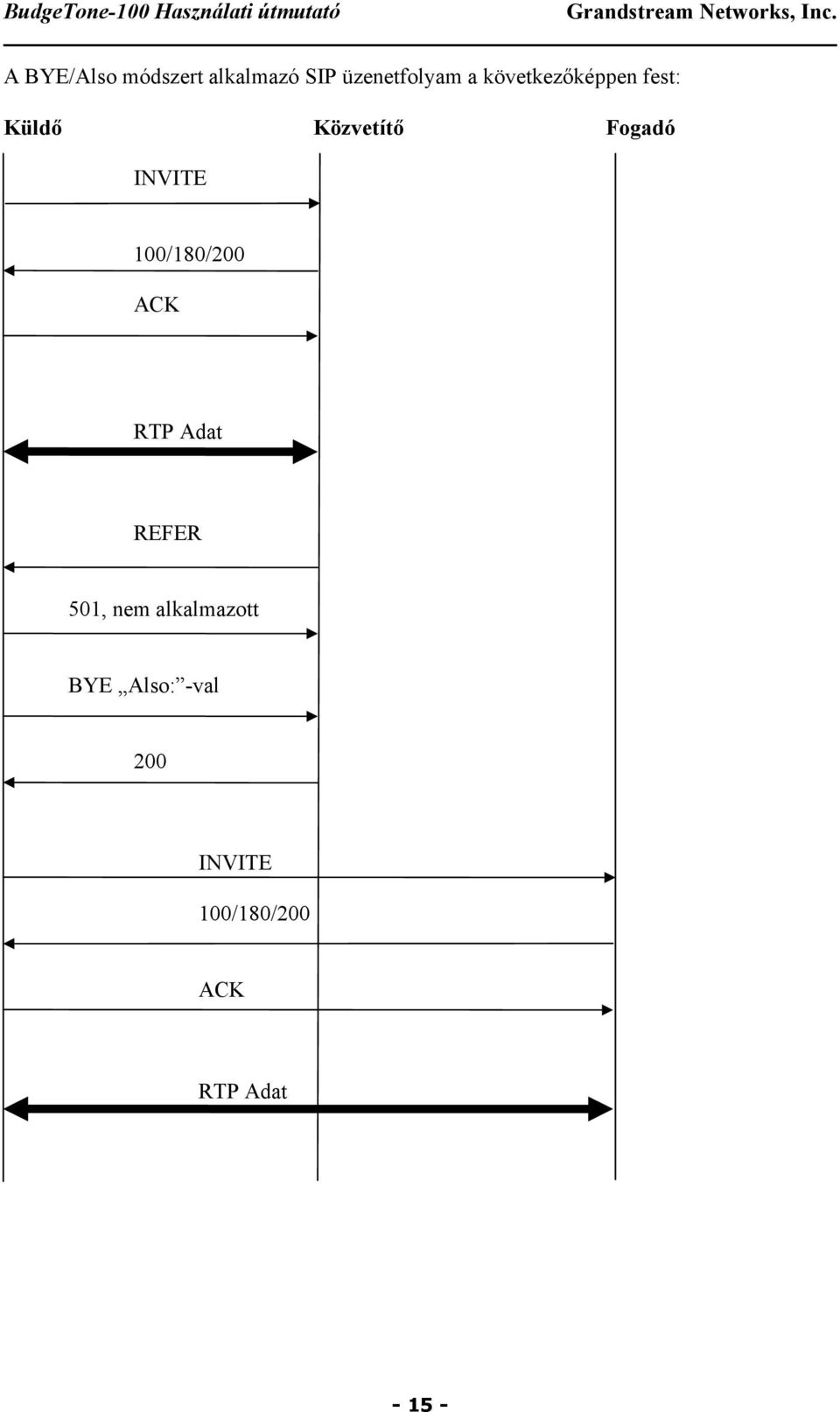

16 A BYE/Also módszert alkalmazó SIP üzenetfolyam a következőképpen fest: Küldő Közvetítő Fogadó INVITE 100/180/200 ACK RTP Adat REFER 501, nem alkalmazott BYE Also: -val 200 INVITE 100/180/200 ACK RTP Adat

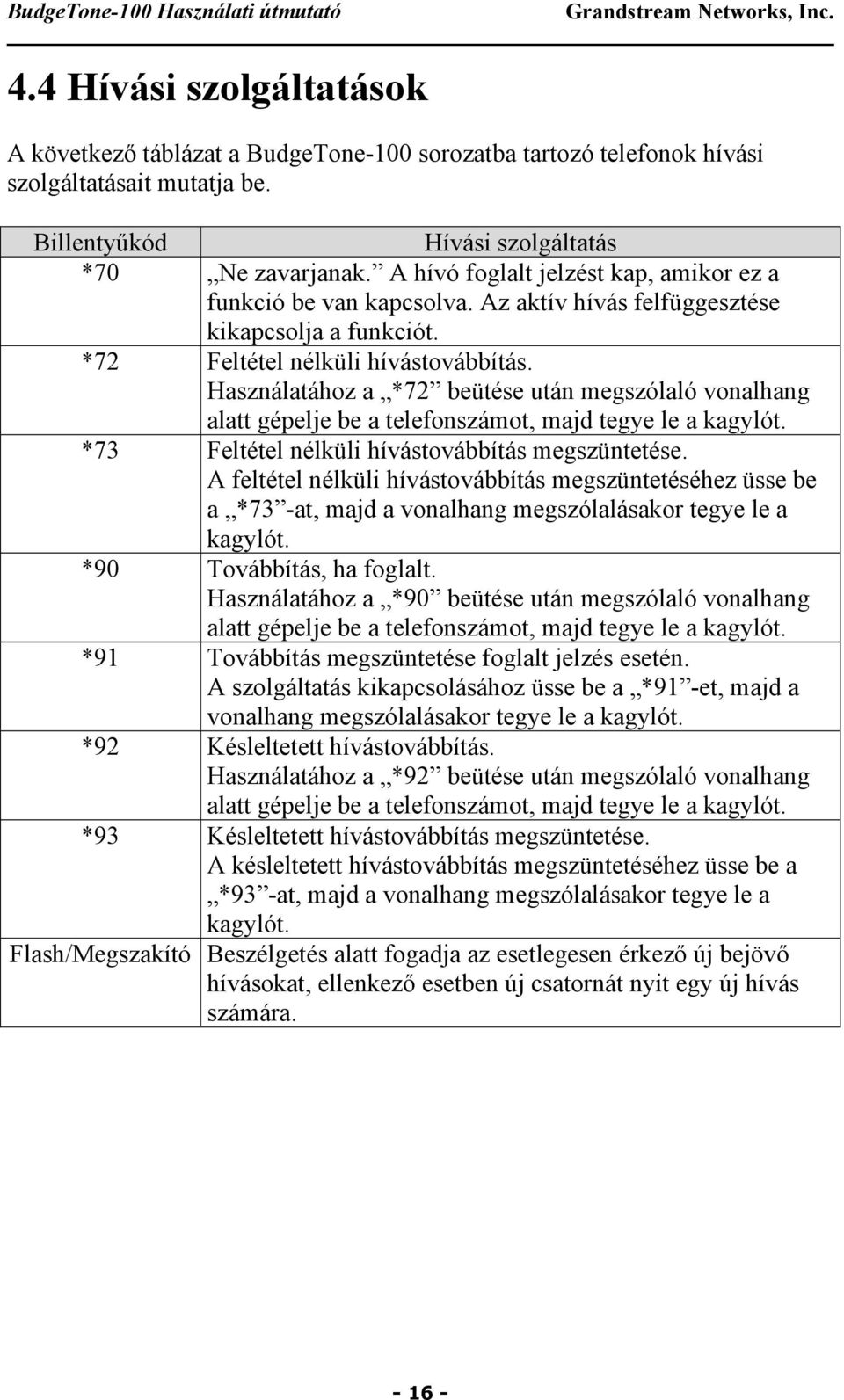

17 4.4 Hívási szolgáltatások A következő táblázat a BudgeTone-100 sorozatba tartozó telefonok hívási szolgáltatásait mutatja be. Billentyűkód Hívási szolgáltatás *70 Ne zavarjanak. A hívó foglalt jelzést kap, amikor ez a funkció be van kapcsolva. Az aktív hívás felfüggesztése kikapcsolja a funkciót. *72 Feltétel nélküli hívástovábbítás. Használatához a *72 beütése után megszólaló vonalhang alatt gépelje be a telefonszámot, majd tegye le a kagylót. *73 Feltétel nélküli hívástovábbítás megszüntetése. A feltétel nélküli hívástovábbítás megszüntetéséhez üsse be a *73 -at, majd a vonalhang megszólalásakor tegye le a kagylót. *90 Továbbítás, ha foglalt. Használatához a *90 beütése után megszólaló vonalhang alatt gépelje be a telefonszámot, majd tegye le a kagylót. *91 Továbbítás megszüntetése foglalt jelzés esetén. A szolgáltatás kikapcsolásához üsse be a *91 -et, majd a vonalhang megszólalásakor tegye le a kagylót. *92 Késleltetett hívástovábbítás. Használatához a *92 beütése után megszólaló vonalhang alatt gépelje be a telefonszámot, majd tegye le a kagylót. *93 Késleltetett hívástovábbítás megszüntetése. A késleltetett hívástovábbítás megszüntetéséhez üsse be a *93 -at, majd a vonalhang megszólalásakor tegye le a kagylót. Flash/Megszakító Beszélgetés alatt fogadja az esetlegesen érkező új bejövő hívásokat, ellenkező esetben új csatornát nyit egy új hívás számára

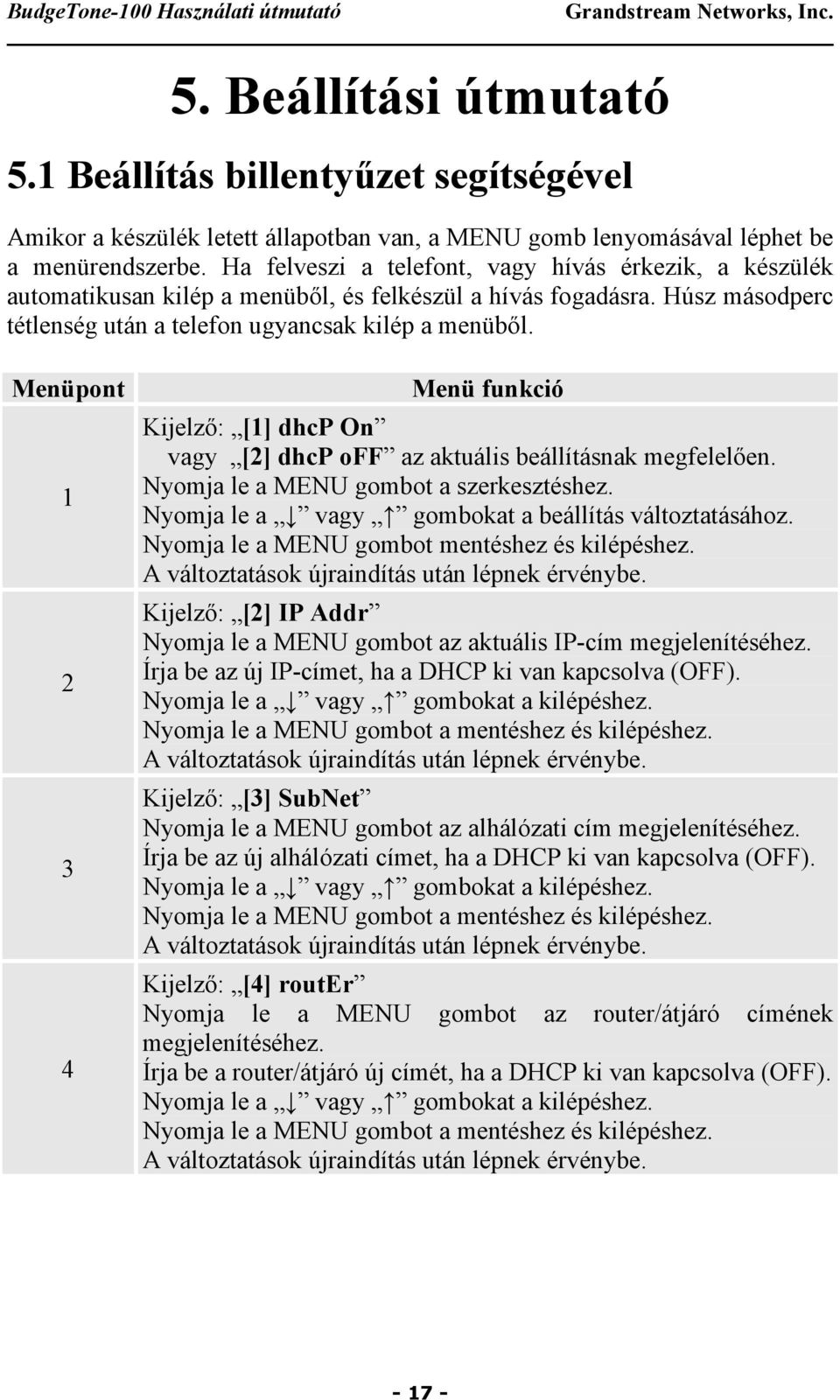

18 5. Beállítási útmutató 5.1 Beállítás billentyűzet segítségével Amikor a készülék letett állapotban van, a MENU gomb lenyomásával léphet be a menürendszerbe. Ha felveszi a telefont, vagy hívás érkezik, a készülék automatikusan kilép a menüből, és felkészül a hívás fogadásra. Húsz másodperc tétlenség után a telefon ugyancsak kilép a menüből. Menüpont Menü funkció Kijelző: [1] dhcp On vagy [2] dhcp off az aktuális beállításnak megfelelően. Nyomja le a MENU gombot a szerkesztéshez. Nyomja le a vagy gombokat a beállítás változtatásához. Nyomja le a MENU gombot mentéshez és kilépéshez. A változtatások újraindítás után lépnek érvénybe. Kijelző: [2] IP Addr Nyomja le a MENU gombot az aktuális IP-cím megjelenítéséhez. Írja be az új IP-címet, ha a DHCP ki van kapcsolva (OFF). Nyomja le a vagy gombokat a kilépéshez. Nyomja le a MENU gombot a mentéshez és kilépéshez. A változtatások újraindítás után lépnek érvénybe. Kijelző: [3] SubNet Nyomja le a MENU gombot az alhálózati cím megjelenítéséhez. Írja be az új alhálózati címet, ha a DHCP ki van kapcsolva (OFF). Nyomja le a vagy gombokat a kilépéshez. Nyomja le a MENU gombot a mentéshez és kilépéshez. A változtatások újraindítás után lépnek érvénybe. Kijelző: [4] router Nyomja le a MENU gombot az router/átjáró címének megjelenítéséhez. Írja be a router/átjáró új címét, ha a DHCP ki van kapcsolva (OFF). Nyomja le a vagy gombokat a kilépéshez. Nyomja le a MENU gombot a mentéshez és kilépéshez. A változtatások újraindítás után lépnek érvénybe

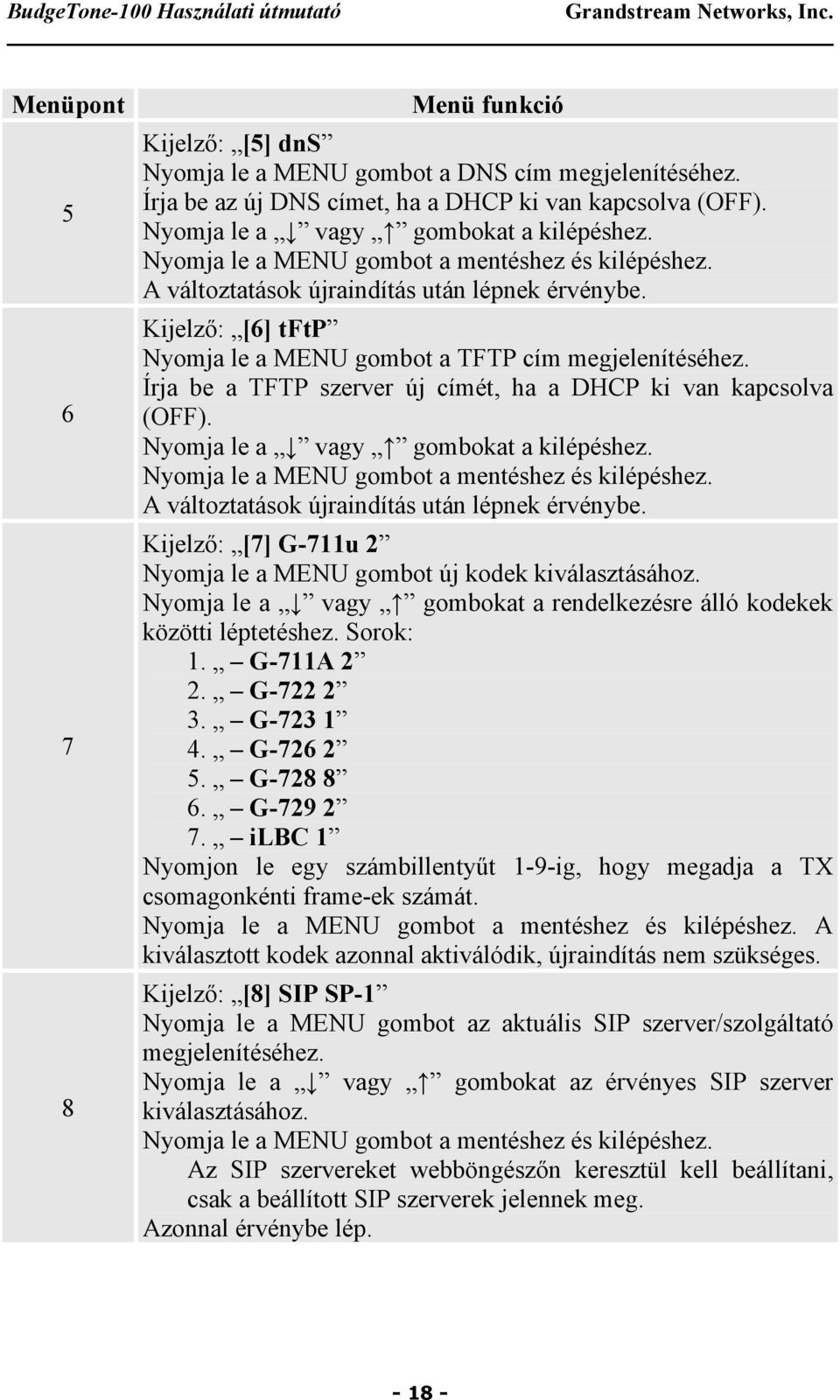

19 Menüpont Menü funkció Kijelző: [5] dns Nyomja le a MENU gombot a DNS cím megjelenítéséhez. Írja be az új DNS címet, ha a DHCP ki van kapcsolva (OFF). Nyomja le a vagy gombokat a kilépéshez. Nyomja le a MENU gombot a mentéshez és kilépéshez. A változtatások újraindítás után lépnek érvénybe. Kijelző: [6] tftp Nyomja le a MENU gombot a TFTP cím megjelenítéséhez. Írja be a TFTP szerver új címét, ha a DHCP ki van kapcsolva (OFF). Nyomja le a vagy gombokat a kilépéshez. Nyomja le a MENU gombot a mentéshez és kilépéshez. A változtatások újraindítás után lépnek érvénybe. Kijelző: [7] G-711u 2 Nyomja le a MENU gombot új kodek kiválasztásához. Nyomja le a vagy gombokat a rendelkezésre álló kodekek közötti léptetéshez. Sorok: 1. G-711A 2 2. G G G G G ilbc 1 Nyomjon le egy számbillentyűt 1-9-ig, hogy megadja a TX csomagonkénti frame-ek számát. Nyomja le a MENU gombot a mentéshez és kilépéshez. A kiválasztott kodek azonnal aktiválódik, újraindítás nem szükséges. Kijelző: [8] SIP SP-1 Nyomja le a MENU gombot az aktuális SIP szerver/szolgáltató megjelenítéséhez. Nyomja le a vagy gombokat az érvényes SIP szerver kiválasztásához. Nyomja le a MENU gombot a mentéshez és kilépéshez. Az SIP szervereket webböngészőn keresztül kell beállítani, csak a beállított SIP szerverek jelennek meg. Azonnal érvénybe lép

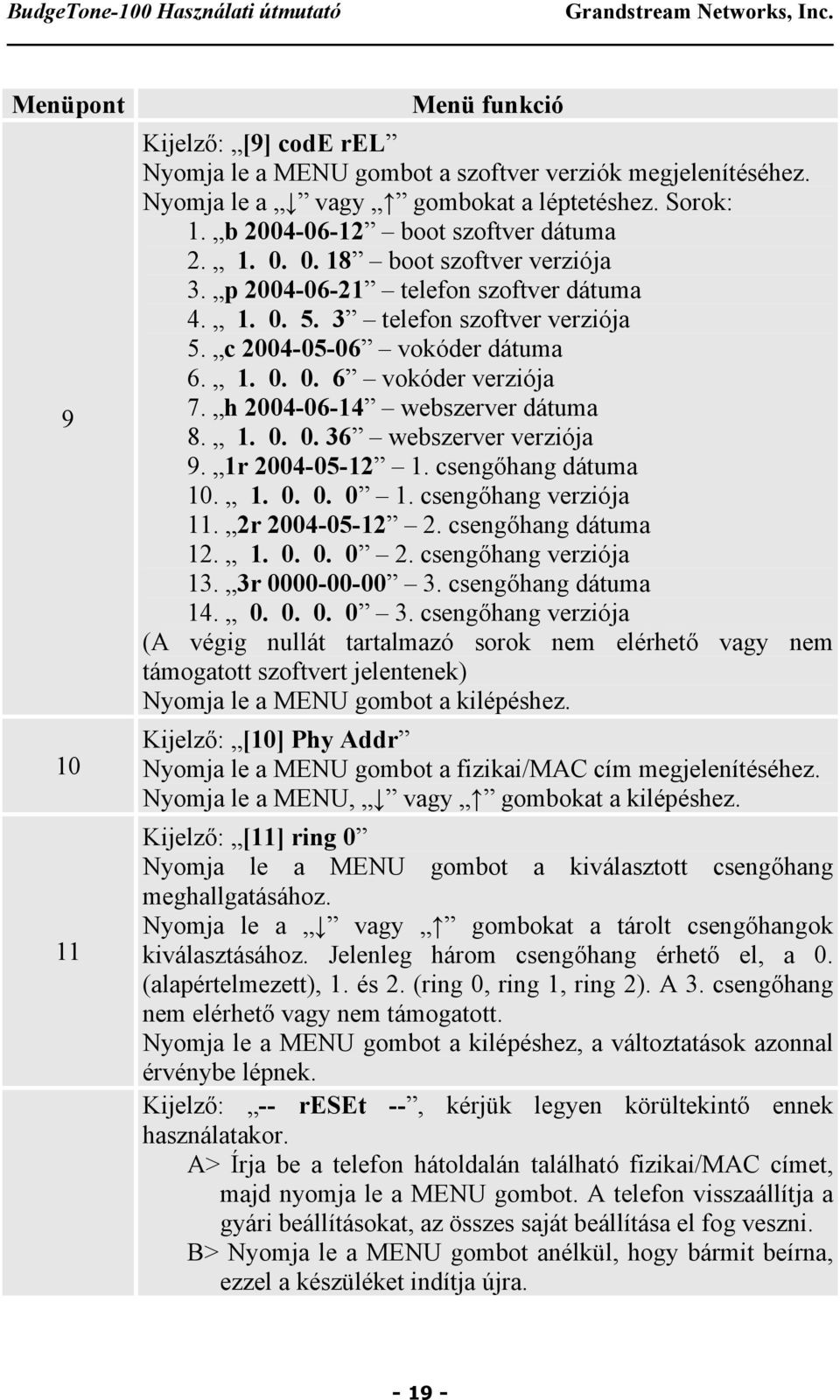

20 Menüpont Menü funkció Kijelző: [9] code rel Nyomja le a MENU gombot a szoftver verziók megjelenítéséhez. Nyomja le a vagy gombokat a léptetéshez. Sorok: 1. b boot szoftver dátuma boot szoftver verziója 3. p telefon szoftver dátuma telefon szoftver verziója 5. c vokóder dátuma vokóder verziója 7. h webszerver dátuma webszerver verziója 9. 1r csengőhang dátuma csengőhang verziója 11. 2r csengőhang dátuma csengőhang verziója 13. 3r csengőhang dátuma csengőhang verziója (A végig nullát tartalmazó sorok nem elérhető vagy nem támogatott szoftvert jelentenek) Nyomja le a MENU gombot a kilépéshez. Kijelző: [10] Phy Addr Nyomja le a MENU gombot a fizikai/mac cím megjelenítéséhez. Nyomja le a MENU, vagy gombokat a kilépéshez. Kijelző: [11] ring 0 Nyomja le a MENU gombot a kiválasztott csengőhang meghallgatásához. Nyomja le a vagy gombokat a tárolt csengőhangok kiválasztásához. Jelenleg három csengőhang érhető el, a 0. (alapértelmezett), 1. és 2. (ring 0, ring 1, ring 2). A 3. csengőhang nem elérhető vagy nem támogatott. Nyomja le a MENU gombot a kilépéshez, a változtatások azonnal érvénybe lépnek. Kijelző: -- reset --, kérjük legyen körültekintő ennek használatakor. A> Írja be a telefon hátoldalán található fizikai/mac címet, majd nyomja le a MENU gombot. A telefon visszaállítja a gyári beállításokat, az összes saját beállítása el fog veszni. B> Nyomja le a MENU gombot anélkül, hogy bármit beírna, ezzel a készüléket indítja újra

21 Menüpont Egyebek Menü funkció A telefon bekapcsolt állapotában, amikor a kijelzőn az idő látható, nyomja le a vagy gombokat, ekkor a kijelzőn a ring [4] jelenik meg. Ezután a és gombokkal állítsa be a kívánt csengési hangerőt, a 0 (kikapcsolt) és 7 (maximum) értékek között. vegye fel a kagylót, vagy nyomja le a SPEAKERPHONE gombot, és a és gombok segítségével állítsa be a kívánt hangerőt. 5.2 Beállítás webböngésző segítségével A BudgeTone-100-as sorozatba tartozó IP-telefon beépített webszervert tartalmaz, amely válaszol a HTTP GET/POST kérésekre. Tartalmaz továbbá beépített HTML oldalakat is, amelyek lehetővé teszik a webböngészőn, például a Microsoft Internet Exploreren keresztül történő beállítást A webes konfigurációs menü elérése Az IP-telefon webes konfigurációs menüje a következő címen érhető el: ahol a Telefon-IP-címe a készülék IP-címét jelöli. Ezt az IP-címet két módon kérdezhetjük le a telefonból: 1) A készülék letett állapotában nyomjuk le a MENU gombot, és a nyíl billentyűkkel keressük meg a [2] IP Addr menüpontot. 2) A telefon felvett vagy kihangosított állapotában egyszerűen nyomjuk le a MENU gombot. Amint a megfelelő címet beírtuk a böngészőbe, az IP-telefon a következő bejelentkező képernyőt jeleníti meg:

22 A jelszó megkülönbözteti a kis- és nagybetűket, gyári alapértelmezése admin, csupa kisbetűvel Konfigurációs menü A helyes jelszó megadása után az IP-telefonba épített webszerver megjeleníti a konfigurációs képernyőt. Ez a következőképpen néz ki: a megjelenített oldal tartalmazza a MAC címet, modellszámot, szoftver és firmware verziókat, valamint az elérhető csengőhangokat

23 - 22 -

24 - 23 -

25 A konfigurációs menüben található paraméterek leírása: Admin Password (Jelszó) Ez a mező tartalmazza a belépési jelszót a webes beállítási felülethez. Megkülönbözteti a kis- és nagybetűket, maximális hossza 16 karakter. Az IP-telefon két üzemmódban működhet: 1. DHCP (alapértelmezett) vagy PPPoE üzemmód A DHCP üzemmód bekapcsolása esetén (alapértelmezett) a statikus IP üzemmódhoz tartozó értékeket a készülék figyelmen kívül hagyja (noha elmenti azokat a memóriájába), és az első, a helyi hálózaton található DHCP szervertől kéri le az IP-címét. Ezen kívül megpróbál PPPoE segítségével kapcsolódni, amennyiben a DHCP szerver keresése eredménytelen. Ügyeljen rá, hogy ha a PPPoE felhasználónév és jelszó mezők nem üresek, a telefon később csak PPPoE-n keresztül próbál kapcsolódni, és sosem használ DHCP-t. Kérjük, ha DHCP-t használ, hagyja üresen ezeket a mezőket. IP Address (IP-cím) Ezzel a szolgáltatással a készülék közvetlenül képes a szolgáltatóhoz vagy a szélessávú kábel vagy DSL modemhez való kapcsolódásra. Ha kitölti a Use this DNS server ( Később is ezt a DNS szervert használja ) mezőt, akkor a Use DNS SVR Yes -re állításával az itt megadott cím lesz az elsődleges kiszolgáló. Ez megoldhatja a PPPoE és a DHCP automatikus szerverkeresésének esetleges eredménytelenségét, de beállíthatunk saját szervert is. Alapértelmezésben a mező üres, és a Use DNS SVR No -ra van állítva. 2. Statikus IP üzemmód Amennyiben a Statikus IP üzemmódot választjuk, az IP address (IP-cím), Subnet Mask (Alhálózati maszk), Default Router IP address (Router alapértelmezett IP-címe), DNS Server 1 (Elsődleges DNS szerver) és DNS Server 2 (Másodlagos DNS szerver) mezőket ki kell tölteni. Ezek a mezők alapértelmezésben nullára vannak állítva

26 SIP Server (SIP kiszolgáló) Outbound Proxy (Kimenő proxy) SIP User ID (SIP felhasználói azonosító) Authenticate ID (Hitelesítő azonosító) Authenticate Password (Hitelesítő jelszó) Name (Név) Preferred Vocoder (Elsődleges vokóder) G723 Rate (G723 kódolás) ilbc frame size (ilbc frame méret) Ez a mező az SIP proxy szerver webcímét vagy IP-címét (és portját, ha az nem 5060) tartalmazza. Az alábbiak SIPcímekre érvényes példák: sip.sajat-voip-szolgaltato.com vagy sip:ceges-sip-szerver.com vagy :5066 Ez a mező a kimenő proxy webcímét vagy IP címét (és portját, ha az nem 5060) tartalmazza. Amennyiben nincsen kimenő proxy, ezt a mezőt mindenképpen üresen KELL hagyni. Ha nem üres, minden kimenő kérés erre a kimenő proxyra fog irányulni. Ez a mező az SIP azonosításhoz használt felhasználónevet tartalmazza. Például, ha a cím sip:felhasznalo@szolgaltato.com, akkor a felhasználó azonosítója felhasznalo. Kérjük NE írja be a sip: előtagot vagy az SIP-cím kiszolgálói részét ebbe a mezőbe. Ez a mező az SIP hitelesítésnél használatos belépési azonosítót tartalmazza. Jellemzően ez az IP telefonhoz tatozó számlaszám (account number) az adott SIP szerveren. Megegyezhet a fenti felhasználói azonosítóval, de el is térhet tőle, attól függően, hogy egy különálló számla azonosító segítségével történik-e a hitelesítés. Ez a mező az SIP hitelesítéshez használt jelszót tartalmazza. A fenti SIP felhasználói azonosítóval együtt kerül alkalmazásra. Ez a mező a felhasználó valódi nevét tartalmazza, nem kötelező kitölteni. A BudgeTone IP-telefon nyolc különböző vokóder típust, úgymint G711-ulaw, G711-alaw, G722, G723, G729A/B, G (ADPCM), G728 és ilbc támogat. Modelltől függően az alapkiépítés nem feltétlenül tartalmazza az összeset. A felhasználó beállíthat egy elsőbbségi listát, amely változatlanul kerül be az SDP üzenetekbe. A lista első tagját a Choice 1 menüpontnál kell kiválasztani a listából, az utolsót pedig hasonlóképpen, a Choice 8 menüpontnál. Ez adja meg a G723 kodek kódolási adatsűrűségét. Alapértelmezésben a 6,3 kbps érték van kiválasztva. Ez az ilbc kodek frame-jeinek méretét határozza meg. Az alapértelmezett érték 20 ms

27 ilbc payload type (ilbc hasznos adat típus) Silence Suppression (Alapzaj elnyomás) Voice frames per TX (Csomagonkénti hang frame-ek) Layer 3 QoS Layer 2 QoS Use DNS SRV (DNS szerver használata) Ez az ilbc kodek adatok időtartamát adja meg. Az alapértelmezett érték 98. Az értéke 96 és 127 között mozoghat. Ez a G723 és G729 kodekek alapzaj elnyomás és VAD funkcióját vezérli. Ha Yes -re van állítva, a készülék audio csomagok helyett kis mennyiségű VAD csomagot küld, amennyiben a mikrofon nem érzékel beszédet. A No beállítás a funkció kikapcsolt állapotát jelenti. Ez a mező az egy csomagban elküldendő hang frame-ek számát határozza meg. Az érték megadásánál a felhasználónak tisztában kell lennie az SDP üzenetben kért, az itt megadott érték által befolyásolt csomag-időtartammal. Ez az érték a fenti vokóder elsőbbségi lista első helyén álló kodekkel, vagy a két fél között a használat során valóban létrejött adatátvitellel kerül alkalmazásra. Például, ha az elsődleges vokóder a G723 és a Voice frames per TX 2-re van állítva, az INVITE kérelemhez tartozó SDP üzenet ptime értéke 60 ms lesz, mivel egy G723 hang frame 30 ms hosszúságú hangot tartalmaz. Hasonlóképpen, a mező értéke 2, és az elsődleges vokóder a G729, G711 vagy G726, az INVITE kérelem SDP üzenetének ptime értéke 20 ms lesz. Amennyiben az itt megadott érték magasabb az elsődleges vokóderhez rendelhető maximális értéknél, a BudgeTone telefon a maximális megengedett értéket menti el. A maximális értékek PCM-nél 10 (x10 ms), G726-nál 20 (x10 ms), G723-nál 32 (x30 ms), G729/G728 esetén pedig 64 (x10 ms) illetve 64 (x2,5 ms). Ez a mező a Layer 3 QoS paramétert adja meg, amely IP elsőbbséggel, Diff-Serv-vel és MPLS-sel kerül alkalmazásra. Alapértelmezett értéke 48. Ez a Layer 2 VLAN tag -ként használt értéket tartalmazza. Alapértelmezésben üres. Alapértelmezése No (Nem). Yes -re (Igen) állítva a telefon a fent megadott szervert fogja használni, a DHCP/PPPoE DNS szervert pedig csak másodlagos, biztonsági célokra alkalmazza
