2 Tartalomjegyzék TEHNOS Tehnos bemutató Tehnos MU széria Tehnos MB széria Tehnos MT széria PRONAR Pronar Sószórók Pronar Hómaró Pronar Hótolók Pronar Seprőgépek Pronar Hidraulikus karok Pronar Gréderlap DEUTZ FAHR Deutz Fahr G Deutz Fahr 5100 C Deutz Fahr Agrolux

3 A Tehnos már 30 éve gyárt eszközöket ennek az egyensúlynak a megőrzésére. Működésünk alapja a tisztelet a környezet, partnereink, ügyfeleink, beszállítóink, alkalmazottaink és a körülöttünk élők iránt. Tudjuk, hogy csak így lehetünk sikeresek üzletileg és jövőképünk megvalósításában. Bátorságunk, tudásunk, felkészültségünk, újító szellemünk, szorgalmunk és ötletességünk révén gyorsak és rugalmasak tudunk lenni. Biztosan haladunk előre a kreativitás és a fenntartható fejlődés felé vezető úton. Feladatainkat elkötelezetten és legjobb tudásunk szerint végezzük. Folyamatosan fejlődő vállalatként kívánunk élni, amely korszerű műszaki megoldásaival, minőségével, értékesítésével és ügyfélszolgálatával megfelel partnerei elvárásainak a világpiacon. A Tehnos csapata Miért éppen a TEHNOS a nyerő? Több mint 30 éves tapasztalatunk a mezőgazdasági gépek és korszerű berendezések gyártásában biztos hátteret jelent a hosszú élettartamú, teljesítőképes gépek gyártásában. Gépeink kiváló eredményeket érnek el a nemzetközi próbákon és bemutatókon. Értékeljük vásárlóink tudását és velük együtt fejlesztjük, tökéletesítjük és teszteljük új konstrukcióinkat. Termékeink teherbírók, maximálisan teljesítőképesek, rugalmasan használhatók, egyszerűen kezelhetők és könnyen karbantarthatók. Ügyfélszolgálatunk szaktanácsadással, műszaki támogatással és eredeti pótalkatrészekkel áll vevőink rendelkezésére.

4

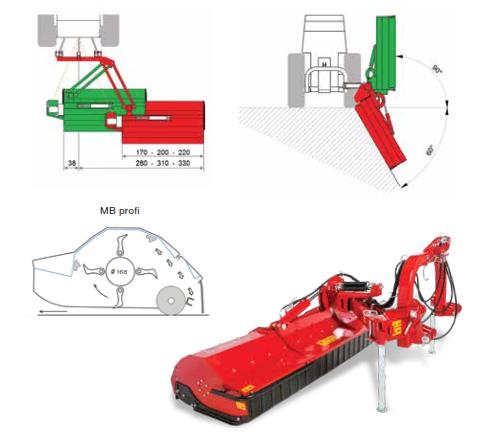

5 A szabadalmaztatott kettős csukló egyenletesen és egyidejűleg tolja el és emeli meg a függesztett kaszálógépet, ha az akadálynak ütközik. Így az biztonságosan tud áthaladni az akadályokon. A gép munkahelyzetbe való visszaállását a beszerelt hosszabbítórugók biztosítják. A rázkódásmentes működést e-kiegyenlített rotor biztosítja, amelyen a lengőkések szabadalmaztatott Low Vib (LW) eloszlásúak. Ez csökkenti a rezgéseket, és minimalizálja a hajlító igénybevételt, amely egyébként feszültséget és deformációt okoz és lerövidíti a rotációsszárzúzó hasznos élettartamát. A teherbíró pantográf szerkezet felfelé 90 -ig, lefelé 60 -ig állítható a traktor mögött vagy oldalt, különféle dőlésű felületek kaszálásához. A rudazat lehetővé teszi a talajkövetést. A kiváló minőségű kétrétegű burkolat strapabíróbbá és tartósabbá teszi a gépet. A ház külső oldalán nagyobb oldalirányú eltolást tesz lehetővé a teherbíró védelemmel ellátott beépített hajtómű. A Low Vib szabadalom révén a rotor gyorsabban foroghat, és a nagyobb kerületi sebességgel mozgó lengőkések sokkal jobban aprítanak. A két sorban felcsavarozott ellenkések különleges kialakítása fokozza az aprító hatást. A speciális kialakítású, nagy tömegű kovácsolt acél lengőkések forgás közben légörvényeket és alsó oldalukon vákuumot keltenek, amivel elemelik a talajról a növényi masszát. Strapabíróak és tartósak, s így nehéz körülmények között is használhatók.

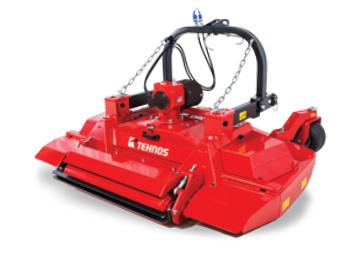

6 Háza nagy szilárdságú és kopásálló fémlemezből készült. A ház optimalizált belső kialakítása optimális fűaprítást és egyenletes anyagkiszórást eredményez. A rotor rugalmas kései akadály elérésekor elhajolnak. A rotor két szintjén elhelyezett kések tovább javítják az aprító hatást. Fűkaszánk gyorsabban dolgozik. Strapabíróak és tartósak, s így nehéz körülmények között is használhatók.

7 Erősségek: - Keverő - Hidraulikus működtetés szóró - Rozsda-mentes acél - Fagyásálló anyag Opcionális felszerelés: - TLT hajtás - Kardán tengely PRONAR PS M függesztett homok/só-szóró Műszaki adatok: Típus PS250 PS250M Teherbírás 300 kg 600 kg Saját tömeg 86 kg 120 kg Konténer űrtartalom 0,25 m³ 0,5 m³ Szórási szélesség 1 6 m 1-6m Méretek ( hosszúság/ szélesség/ magasság) / / mm / / mm Vonóerőigény 25 LE 25 LE Erősségek: Műszaki adatok: - Szállító szallag - Hidraulikus működtetés - Rozsda-mentes acél szóró 2DB - Rosta - Vászon borítás a platón Opcionális felszerelés: - Pótkerék - Oldalsó pódium Típus T-130 T-131 T-132 Teherbírás 2500 kg 3800 kg 5500 kg Saját tömeg 980 kg 1360 kg 1600 kg Konténer űrtartalom 2 m³ 3 m³ 4 m³ Szórási szélesség 2-3 m 2-3 m 2-3 m Vonóerőigény 48 LE 60 LE 70 LE

8 Előnyök: - Hardox kések és csúszótalpak - Hidraulikusan forgatható hó fúvó - Front TLT hajtás - 3. Pont felfüggesztés Opcionális felszerelés: - Hó fúvó magasítás - Hidraulikus működtetés Műszaki adatok: Típus OW 1.5 OW 2.1 OW 2.4 Munka-szélesség 1500 mm 2100 mm 2400 mm Munka-magasság 580 mm 780 mm 780 mm Csigák száma PTO fordulat rpm rpm rpm Teljesítmény igény LE LE LE Kifúvási távolság 5-20 m 5-30 m 5-30 m Előnyök: - 2 extrém munkapozíció - Gumi vagy fém kés - Elöl és hátul is üzemeltethető 3. - Gréder ként is használható Műszaki adatok: Típus Munka-szélesség Munka-magasság Súly Teljesítmény igény PU-T mm mm kg 150 LE Max

9 Pronar Hótolók Előnyök: - 4 extrém munkapozíció - Gumi vagy fém kés - Világítás - Kérhető támasztó kerék Típus PUV-1400 PUV-1600 PU-1700 PU-2100 Felfüggesztés Kat1 3.Pont Kat1-2 3.Pont Kat Pont Kat Pont Munkaszélesség mm mm mm 1920/2210 mm Munkapozíciók Kés Gumi Gumi Gumi Gumi Teljesítmény szüks. Max. 30 Le Max. 30 Le Le Le Irányítás Elektrohidraulikus Elektrohidraulikus Elektrohidraulikus Elektrohidraulikus Lengéscsillapítás nincs rugós rugós rugós Hidraulikus szükséglet mpa mpa mpa mpa Elektomosság szükséglet 12 V 12 V 12 V 12 V Világítás Alap Alap Alap Alap Munkasebesség 10 km/h 10 km/h 10 km/h 10 km/h Súly kg 155 kg 250/316 kg 265/330 kg Típus PUV-3000 PUV-3300 PUV-2600 PUV-2800 Felfüggesztés Kat 2 3. Pont Kat 2 3. Pont Kat 2 3. Pont Kat 2 3. Pont Munkaszélesség 2660/2710 mm 2930/2990 mm 2320/2360 mm 2490/2550 mm Munkapozíciók Kés Fém Fém Fém Fém Rázkódás elnyelés Rugós Rugós Rugós Rugós Irányítás Elektrohidraulikus Elektrohidraulikus Elektrohidraulikus Elektrohidraulikus Hidraulikus telj igény mpa mpa mpa mpa Elektomosság szükséglet 12 V 12 V 12 V 12 V Világítás Alap Alap Alap Alap Munkasebesség 10 km/h 10 km/h 10 km/h 10 km/h Telj Szükséglet 100/200 Le 100/200 Le 80/150 Le 80/150 Le Csúszótalp Alap Alap Alap Alap Súly 755/860 kg 800/895 kg 565/650 kg 595/680 kg

10 Típus ZM-1600 ZM-2000 Ön súly kg kg Felfüggesztés 3.Pont Cat I-II 3. Pont Cat II-III Munkaszélesség ** mm ** mm Munkasebesség 6 km/h 6 km/h Por tartály kapacitás 200 l 250 l Seprű meghajtás Hidromotor Hidromotor Tartály ürítés Hidraulikus Hidraulikus Hidraulikus szükséglet mpa mpa Kérhető opciók: Por locsoló rendszer tartállyal Útpadka kefe(lágy/közepes/kemény) Elülső támasztó kerék Világítás elöl (vízrendszer nélkülire) Világítás hátul (vízrendszer nélkülire)

11 A Pronar WWP sorozatú eszköztartói, traktorok első hárompontos felfüggesztésére illeszthetők és az első kardánhajtásról üzemelnek. Kialakításuknak köszönhetően ezek a multifunkciós karok többféle adapter, munkaszerelék (oszlopmosó, fűnyíró, bokorvágó, stb.) üzemeltetésére alkalmasak, akár több mint 6 méteres munkatávban is. Mivel könnyen kezelhetők és alkalmasak a precíziós munkavégzésre, így nagyban megkönnyíthetik kommunális szolgáltatók, városüzemeltetők, útfenntartó társaságok napi munkáját. Típus WWP-500 WWP-600 Kar hossza 5,5 m 6,75 m Üzemeltetés Hidraulikus TLT-ről Hidraulikus TLT-ről Vezérlés Elektronikus Elektronikus Min. Traktor súly 4500 kg 4500 kg Min. Traktor teljesítmény 80 Le 80 Le TLT fordulat 1000 rpm 1000 rpm Olajtank kapacitás 75 l 75 l

12 A Pronar WWT sorozatú eszköztartói traktorok hátsó hárompontos felfüggesztésére illeszthetők és a hátsó kardánhajtásról üzemelnek. Két WWT széria létezik, a normál (3,2-4,8 méter munkatávolság) és a hosszított (5,1-7,1 méteres munkatáv). Kialakításuknak köszönhetően ezek a multifunkciós karok többféle adapter, munkaszerelék (oszlopmosó, fűnyíró, bokorvágó, stb.) üzemeltetésére alkalmasak, akár több mint 6 méteres munkatávban is. Mivel könnyen kezelhetők és alkalmasak a precíziós munkavégzésre, így nagyban megkönnyíthetik kommunális szolgáltatók, városüzemeltetők, útfenntartó társaságok napi munkáját. Típus WWT-420 WWT-480 Kar hossza 3.2 m 3.8 m Üzemeltetés Hidraulikus TLT-ről Hidraulikus TLT-ről Vezérlés Karos Karos Önsúly 620 kg 645 kg Min. Traktor súly 2000 kg 2100 kg Min. Traktor teljesítmény 80 Le 80 Le TLT fordulat 540 rpm 540 rpm Olajtank kapacitás 130 l 130 l

13 Típus GP200 Típus GO800 Típus GM500 Kaparótárcsa 800 mm Kefék átmérője 400 mm Munkaszélesség 2040 mm átmérője Fűrésztárcsák száma 4 db Min Olajnyomás 220 bar Kefék hossza 500 mm Min Olaj áramlás 80l/perc Min. 220 bar Fűrésztárcsák átmérője 600 mm olajnyomás Min. Hidromotor telj. 47 le Min Olaj 80l/perc Min Olajnyomás 220 bar áramlás Min Olaj áramlás 80l/perc Súly 220 kg Súly 70 kg Súly 230 kg Állítható kaparási irány Alap fsz. Könnyen leszedhető védő burkolat Alap fsz. Típus Tartály kapacitás Szerkezet Felfüggesztés Méretek (HxSzxM) Vízpumpa telj. Pumpa működése Önsúly R l Raklapon vázzal Kat 2 3.pont 1,2x1,27x1,35 m 10l/perc 12V, 7 Pólusú cstlakozó ISO kg

14 Típus Teljesítmény igény Súly Munkaszélesség Olajnyomás igény Munkasebesség Vertikális lap fordítás Horizontális lap fordítás RD-Z le 930 kg 2400 mm 18,5 bar 10 km/h 30 fok 45 fok

15 Deutz Fahr 5105,4G DEUTZ FAHR G DT MD LS_ECO Specifikáció B változat (97 LE, 40km/h, 16/16-os HI-LO váltó, Mechanikus irányváltó, ) MOTOR FARMotion Tier3b (Tier4i), 4-hengeres, 3849 cm3-es turbófeltöltéses, common rail,dízelmotor elektronikus motor vezérlés. Névleges teljesítmény (ECE R 120): 97 LE / 71,5 KW Folyadék hűtéses motor. Motorolaj- és váltóolaj-hűtő. Száraz levegőszűrő porkivetővel. Üzemanyagtartály 130 l. SEBESSÉGVÁLTÓ Hidraulikus működtetésű tengelykapcsoló. Oldalsó sebességváltó karok.. 40 km/h-s váltómű. 16/16-os váltó 4 szinkronizált sebességfokozattal, két sebességtartománnyal, +2 powershift fokozat (4 x 2 x 2 előre, 4 x 2 x 2 hátra).mechanikus szinkronizált irányváltó. ERŐÁTVITEL ÉS KORMÁNYZÁS Elektrohidraulikusan kapcsolható mellső- és hátsó differenciálzár. Hidraulikus kormányzás, független szivattyúval és dupla kormány-munkahengerekkel. Kikormányzási szög: 55o. HIDRAULIKUS RENDSZER 55 l/perc-es hidraulikus teljesítmény. 2 pár kihelyezett hidraulikus csatlakozó. TLT Elektrohidraulikusan működtethető multitárcsás olajfürdős TLT-kuplung E E TLT fordulat FÉKRENDSZER Mind a 4 keréken ható, hidraulikus működtetésű olajfürdős, független üzemi fékek. HÁTSÓ FÜGGESZTŐMŰ Standard 3-pont függesztőmű automata függesztőkar-végekkel.teleszkópos stabilizátorok. Mechanikus 3 pont függesztőmű vezérlés. Teherbírás 3600 kg. PÓTSÚLYOZÁS KEREKEK 380/85R24 (14.9 R 24) elől 420/85R34 (16.9 R 34) hátul. Hátsó sárvédő toldatok. KEZELŐI KÖRNYEZET Zajszigetelt kezelőkabin fűtéssel és aktív szelőztetéssel, színezett üvegfelületek. Textil borítású mechanikus ülés biztonsági övvel. Digitális kijelzők (üzemóra, munkasebesség, TLT fordulat). Teleszkópos tükrök. Belső világítás, tárolórekeszek. ELEKTROMOS RENDSZER Akkumulátor: 12V 88h 580A. 2 mellső és 2 hátsó munkalámpa MÉRETEK: Tengelytáv: 2400 mm Max magasság:2730 mm Hossz : 4232 mm Szélesség: mm Önsúly:: 3900 kg Módosító / kiegészítő felszereltség AE469 AQ025 GS003 VF014 WE003 YA109 YM179 légrúgós ülés légkondicionáló pótkocsi légfékrendszer sárgavillogó csuklós mellső sárvédők frontsúlytartó keret+8 frontsúly (320kg) C-kat automata pótkocsi vonófej

16 Deutz Fahr 5100C DEUTZ FAHR 5100 C DT GS_B Specifikáció B változat (99 LE, 40km/h, 30/30-as poweshift váltó, Powershuttle,Stop&Go) MOTOR Deutz Tier3b (Tier4i), 4-hengeres, 3620 cm3-es turbófeltöltéses, common rail,dízelmotor elektronikus motor vezérlés. Névleges teljesítmény (ECE R 120): 95 LE / 69,5 KW Max. teljesítmény (ECE R120) 98,5 LE / 72,5 kw. Folyadék hűtéses motor. Motorolaj- és váltóolaj-hűtő. Száraz levegőszűrő porkivetővel. Üzemanyagtartály 150 l. SEBESSÉGVÁLTÓ Elektrohidraulikusan működtetethető többtárcsás, olajfürdős tengelykapcsoló. 50 km/h-s ( 40km/h-ra lekorlátozva), 30/30-as POWERSHIFT váltómű. 5 szinkronizált sebességfokozat, 2 tartomány, 3 powershift fokozat (terhelés alatt elektrohidraulikusan kapcsolható): 5x 3 x 2 előre és hátra, POWERSHUTTLE terhelés alatt kapcsolható irányváltó. ERŐÁTVITEL ÉS KORMÁNYZÁS Elektrohidraulikusan kapcsolható mellső- és hátsó differenciálzár. Hidraulikus kormányzás, független szivattyúval és dupla kormány-munkahengerekkel. Kikormányzási szög: 55o. HIDRAULIKUS RENDSZER 55 l/perc-es hidraulikus teljesítmény. 3 pár kihelyezett hidraulikus csatlakozó. TLT Elektrohidraulikusan működtethető multitárcsás olajfürdős TLT-kuplung E E TLT fordulat FÉKRENDSZER Mind a 4 keréken ható, hidraulikus működtetésű olajfürdős, független üzemi fékek. HÁTSÓ FÜGGESZTŐMŰ Standard 3-pont függesztőmű automata függesztőkar-végekkel. Teleszkópos stabilizátorok. Elektronikus 3 pont függesztőmű vezérlés EHR. Teherbírás 4855 kg. PÓTSÚLYOZÁS-KEREKEK 420/70R24elől,480/70R34 hátul. Hátsó sárvédő toldatok. KEZELŐI KÖRNYEZET Zajszigetelt kezelőkabin fűtéssel és aktív szelőztetéssel, színezett üvegfelületek. Textil borítású mechanikus ülés biztonsági övvel. Állítható kormányoszlop. Digitális kijelzők (üzemóra, munkasebesség, TLT fordulat). Teleszkópos tükrök. Belső világítás, tárolórekeszek. ELEKTROMOS RENDSZER Akkumulátor: 12V 150h 660A. 2 mellső és 2 hátsó munkalámpa.. MÉRETEK (standard kerékméretekkel) Tengelytáv: 2370 mm Hossz : 4145 mm (leengedett függesztőkarokkal,) orrsúlyok nélkül) Szélesség: mm Önsúly: 4300 kg Módosító / kiegészítő felszereltség AE469 légrúgós ülés AQ025 légkondicionáló AG003 utasülés GS003 pótkocsi légfékrendszer VF014 sárgavillogó WE003 csuklós mellső sárvédők YA109 frontsúlytartó keret+ 12 frontsúly (355 kg) YM179 C-kat automata pótkocsi vonófej YM093 alsó hasi húzó AK001 hátsó ablaktörlő

17 Deutz-Fahr Agrolux 310 Deutz-Fahr Agrolux 320 Teljesítmény (LE): 62 Motor típus: SLH W Hengerűrtartalom (cm3): 3000 Hengerek száma (db): 3 Névleges motorfordulat (1/perc): 2200 Maximum nyomaték (Nm): 240 Max. nyomaték tartomány (1/perc): 1600 Nyomatékrugalmasság (%): 23 Emissziós kategória: EURO III Feltöltés: Nincs Hidraulika csatlakozók:2pár Hűtés: Víz-olaj Váltó típusa: Mechanikus Sebességfokozatok - manuális: 15/15 Sebességfokozatok - POWER SHIFT: Nincs Irányváltó: Mechanikus Max. sebesség (km/h): 40 Üzemanyagtartály térfogat (L): 70 Front TLT kuplung: Nincs Orrsúly (kg): 250 Max. hosszúság (mm): 3315 Szélesség min.- max. (mm): Max. fülkemagasság (mm): 2455 Hasmagasság (mm): 400 Nyomtáv elöl min.-max. (mm): 1750 Nyomtáv hátul min.-max. (mm): 1840 Gumi elöl: 9,5R20 Gumi hátul: 340/85R28 Súly (kg): 2420 Elsőkerék hajtás kapcsolás: Mechanikus Első diff. zár: Mechanikus Hátsó TLT kuplung: Mechanikusan kapcsolható TLT fordulat:540/540e Hátsó 3 pont emelőerő (kg): 3000 Hidraulika szivattyú telj. (L/perc): 45 Front 3 pont emelőerő (kg): Nincs Vonófej típusa: automata Teljesítmény (LE): 72 Motor típus: SLH W Hengerűrtartalom (cm3): 3000 Hengerek száma (db): 3 Névleges motorfordulat (1/perc): 2200 Maximum nyomaték (Nm): 240 Max. nyomaték tartomány (1/perc): 1600 Nyomatékrugalmasság (%): 18 Emissziós kategória: EURO III Feltöltés: Nincs Hidraulika csatlakozók:2pár Hűtés: Víz-olaj Váltó típusa: Mechanikus Sebességfokozatok - manuális: 15/15 Sebességfokozatok - POWER SHIFT: Nincs Irányváltó: Mechanikus Max. sebesség (km/h): 40 Üzemanyagtartály térfogat (L): 70 Front TLT kuplung: Nincs Orrsúly (kg): 250 Max. hosszúság (mm): 3315 Szélesség min.- max. (mm): Max. fülkemagasság (mm): 2455 Hasmagasság (mm): 400 Nyomtáv elöl min.-max. (mm): 1750 Nyomtáv hátul min.-max. (mm): 1840 Gumi elöl: 280/85R20 Gumi hátul: 380/85R28 Súly (kg): 2420 Elsőkerék hajtás kapcsolás: Mechanikus Első diff. zár: Mechanikus Hátsó TLT kuplung: Mechanikusan kapcsolható TLT fordulat:540/540e Hátsó 3 pont emelőerő (kg): 3000 Hidraulika szivattyú telj. (L/perc): 45 Front 3 pont emelőerő (kg): Nincs Vonófej típusa: automata
