DICENTIS. Konferenciarendszer. hu Szoftverkézikönyv

Átírás

1 DICENTIS Konferenciarendszer hu Szoftverkézikönyv

2

3 DICENTIS Tartalomjegyzék hu 3 Tartalomjegyzék 1 Biztonság 6 2 A kézikönyvről Célközönség A kézikönyv használata Szerzői jog és felelősség kizárása A dokumentum előzményei 10 3 A rendszer áttekintése Hardverkövetelmények Hálózati követelmények Szoftverkövetelmények Licenckövetelmények A licencek áttekintése GUI nyelvek 21 4 A szoftver telepítése A DICENTIS szoftvercsomag telepítése A szoftver letöltése az eszközökre Harmadik féltől származó alkalmazás telepítése egy eszközre 23 5 Szoftverszerver Licencek hozzáadása és eltávolítása Az aktiváló eszköz leírása A rendszer első aktiválása További teljesítések/licencek hozzáadása Licenc visszaadása és javítása Licencfájl biztonsági másolata Szerverkonzol Rapid Spanning Tree Protocol (RSTP) támogatás 30 6 Meeting application (Értekezlet alkalmazás) Felhasználói jogosultságok és értekezleti jogosultságok Manage (Irányítás) Meeting (Értekezlet) Agenda (Napirend) Résztvevők Szavazás Discussion (Hozzászólás) Menü Előkészítés Persons (Személyek) Hozzászólási profilok Meetings (Értekezletek) Meeting Details (Értekezlet részletei) Participants (Résztvevők) Agenda (Napirend) Topic details (Napirendi pont részletei) Participant List (Résztvevők listája) Speaker waiting list (Felszólalók várólistája) Szavazószkript 48 Bosch Security Systems B.V. Szoftverkézikönyv V1.7

4 4 hu Tartalomjegyzék DICENTIS Szavazási kör részletes adatai Configure (Konfigurálás) User groups (Felhasználócsoportok) Users (Felhasználók) Termek Hangbeállítások Hangirányítási beállítások Kamerabeállítások Ülőhelyek és eszközök Nyelv kiválasztása Nyelvek 67 7 Értekezlet utáni eszközök Értekezleti jegyzetfájl Szavazási eredményfájl Az XSLT stíluslapok módosítása Egyéni beállítás hozzáadása a stíluslaphoz szoftverfrissítést után 70 8 Rendszerbővítés 72 9 Külső HD SDI kapcsoló konfigurálása Hardver- és szoftverkövetelmények A konfigurálás menete Szinoptikus mikrofonvezérlés A konfigurálás menete Szinoptikus mikrofonvezérlés kezelése Rendszeraktiválási webhely Áttekintés (Overview) Licenckezelés (Manage license) Felhasználók kezelése (Manage users) Forgalmazók kezelése (Manage dealers) Tanácsok és tippek Kiegészítő billentyűzetek hozzáadása egy eszközhöz (Távoli) SQL-kiszolgáló csatlakoztatása a DICENTIS rendszerhez NetTime opciók módosítása Titkársági számítógép konfigurálása DICENTIS-kiszolgálóként más VLAN-hálózaton való 88 használathoz 12.5 A vezérlés titkosításának letiltása A DICENTIS szoftver visszaállítása egy korábbi verzióra Üres adatbázis létrehozása Létező adatbázis importálása A lemezkép-kiszolgáló telepítése egy másik számítógépre Adatbázis másolat készítése Eszközök visszaállítása hibabiztos üzemmódból Hibás eszköz cseréje Fájlok (dokumentumok, képek és prezentációk) feltöltése és elérése Hibaelhárítás Vevőszolgálat Ismert problémák Licencek Hálózat V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

5 DICENTIS Tartalomjegyzék hu Szoftver- és hardvertelepítés Értekezlet alkalmazás és DICENTIS eszköz Kameravezérlés 97 Bosch Security Systems B.V. Szoftverkézikönyv V1.7

6 6 hu Biztonság DICENTIS 1 Biztonság [Not Released] A termékek telepítése, illetve használata előtt feltétlenül olvassa el a Fontos biztonsági utasításokat, amely különálló többnyelvű dokumentum: Fontos biztonsági utasítások (Safety_ML). Ezeket az utasításokat a hálózati tápellátáshoz csatlakoztatható eszközökhöz mellékelten találja. Biztonsági óvintézkedések A DICENTIS konferenciarendszer termékkínálatában szereplő egyes termékek kialakításuknál fogva csatlakoztathatók a nyilvános elektromos hálózatra. Az elektromos áramütés veszélyének elkerülése érdekében minden beavatkozás előtt szakítsa meg a hálózati csatlakozást. Bekapcsolt készüléken kizárólag abban az esetben végezhető beavatkozás, ha azt nem lehet kikapcsolni. A műveletet csak képzett szakember végezheti el. Régi elektromos és elektronikus eszközök A már nem javítható elektromos vagy elektronikus eszközöket elkülönítetten kell összegyűjteni, és környezetvédelmi szempontból megfelelő újrahasznosításra kell küldeni (európai irányelv az elektromos és elektronikus berendezések hulladékairól). A régi elektromos és elektronikus eszközök leselejtezéséhez az érintett országban működő visszagyűjtési rendszereket kell használni V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

7 DICENTIS A kézikönyvről hu 7 2 A kézikönyvről [Not Released] Ez a kézikönyv azzal kapcsolatos információkat tartalmaz, hogy hogyan lehet az Értekezlet alkalmazásban a DICENTIS konferenciarendszert konfigurálni, értekezleteket előkészíteni és előkészített értekezleteket irányítani. Ez a kézikönyv nem tartalmaz hardvertelepítési és felhasználói üzemeltetési utasításokat. Szükség esetén lásd a DICENTIS hardvertelepítési kézikönyvet és a DICENTIS felhasználói kézikönyvet. Ez a kézikönyv digitális változatban, Adobe Portable Document formátumban (PDF) érhető el. A termékkel kapcsolatos további tudnivalókat a oldalon talál. 2.1 Célközönség [Not Released] Ez a kézikönyv szakemberek, rendszerintegrátorok és a DICENTIS konferenciarendszerben értekezletek előkészítésére és/vagy előkészített értekezletek irányítására jogosult személyek számára készült. A kézikönyv használata előtt el kell végeznie a DICENTIS konferenciarendszerrel foglalkozó tanfolyamot. Bosch Security Systems B.V. Szoftverkézikönyv V1.7

8 8 hu A kézikönyvről DICENTIS 2.2 A kézikönyv használata [Not Released] A következő fejezetekben talál segítséget a rendszer telepítéséhez és karbantartásához: 1. fejezet: Biztonság, Oldal 6 Alapvető biztonsági információkat tartalmaz, amelyeket el kell olvasnia a rendszer telepítése, ill. használata előtt. 2. fejezet: A kézikönyvről, Oldal 7 Ebben a fejezetben a célközönségről és a kézikönyv használatáról olvashat. 3. fejezet: A rendszer áttekintése, Oldal 12 Ez a fejezet a DICENTIS konferenciarendszert mutatja be részletesen. Tartalmazza a rendszer hardver- és szoftverelemeinek rövid leírását, valamint a szoftverlicencek és szoftvermodulok áttekintését is. 4. fejezet: A szoftver telepítése, Oldal 22 A rendszer kezdeti konfigurálását ismerteti: a DICENTIS szoftvercsomag telepítését és a szoftver DICENTIS eszközökre való letöltését. 5. fejezet: Szoftverszerver, Oldal 25 Bemutatja a szerverszoftvert, ezen belül az Aktiváló eszközt, amelyre a rendszer aktiválásához és kiegészítő szoftvermodulok igény szerinti hozzáadásához van szükség. 6. fejezet: Meeting application (Értekezlet alkalmazás), Oldal 31 Ismerteti a DICENTIS rendszerszoftver összes menüpontját. Ez a fejezet feltételezi, hogy az Ön DICENTIS rendszere valamennyi elérhető licenccel rendelkezik. Megjegyzés: Ha a szükséges szoftverlicencek nincsenek telepítve, akkor előfordulhat, hogy a kézikönyvben bemutatott egyes menüpontok nem érhetők el az Ön rendszerén. A rendszerszoftver menüpontjai közötti navigálás során a bal oldali ablaktáblában lévő kis háromszöggel bonthatja ki a navigációs fa összes opcióját. Ezeket az opciókat a fejezet egyes szakaszai sorban ismertetik. 7. fejezet: Értekezlet utáni eszközök, Oldal 68 Bemutatja az automatikusan létrehozott, XML formátumú értekezleti vagy szavazási jegyzetfájlokat, melyek az értekezlet jegyzőkönyvének elkészítéséhez használhatók. Tartalmazza emellett az információk helyi nyelven való megjelenítését lehetővé tevő XSLT stíluslap módosításának ismertetését is. 8. fejezet: Rendszerbővítés, Oldal 72 A rendszer bővítésének követelményeit ismerteti, vagyis hogy hogyan adhat hozzá kiegészítő multimédiás eszközöket a rendszerhez egy ARNI (Audio Routed Network Interface) segítségével. 9. fejezet: Külső HD SDI kapcsoló konfigurálása, Oldal 74 Azt mutatja be, hogy hogyan lehet videojel-átkapcsolót hozzáadni a DICENTIS konferenciarendszerhez a HD SDI videojelek dinamikus átkapcsolása céljából. Ez lehetővé teszi, hogy egy dómkamera videojelei minimális késleltetéssel jelenjenek meg egy teremkijelzőn. 10. fejezet: Rendszeraktiválási webhely, Oldal 79 Bemutatja a Bosch rendszeraktiválási webhelyét, mely többek között a DICENTIS licencek aktiválására, a kapott licencek megtekintésére, illetve az új felhasználók és (al)forgalmazók létrehozására, valamint a meglévők kezelésére használható. 11. fejezet: Tanácsok és tippek, Oldal 84 A szoftver frissítésével és karbantartásával kapcsolatos hasznos információkat tartalmaz. A tanácsok és tippek áttekintése megtalálható a fejezet elején. 12. fejezet: Hibaelhárítás, Oldal 95 Segítséget nyújt a hibaelhárítási információk megkereséséhez, felsorolja az ismert problémákat és azok megoldását. 2.3 Szerzői jog és felelősség kizárása [Not Released] Minden jog fenntartva. A dokumentum egyetlen részét sem szabad semmilyen formában vagy módon, elektronikusan, mechanikusan, fénymásolatban, felvételen vagy egyéb módon másolni vagy továbbadni a kiadó előzetes írásbeli hozzájárulása nélkül. Újranyomásra vagy kivonat készítésére vonatkozó engedélyért forduljon a Bosch Security Systems B.V. vállalathoz V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

9 DICENTIS A kézikönyvről hu 9 A tartalom és az illusztrációk előzetes értesítés nélkül megváltozhatnak. Bosch Security Systems B.V. Szoftverkézikönyv V1.7

10 10 hu A kézikönyvről DICENTIS 2.4 A dokumentum előzményei [Not Released] Kiadás dátuma Dokumentum verziója Ok V kiadás V1.1 Frissített részek: 2.3, 3.1, 3.3, 4.1, V1.2 Frissített részek: 1, 2, 2.1, 2.3, 3.1, 3.4, 4.2, 5.1, 6.2, 6.2.2, 6.2.3, 6.3, 6.3.2, 6.3.3, 6.3.4, 6.3.5, 6.3.8, 6.3.9, és Új részek: 7, V1.3 Módosított számozású részek: régi 8 > új 9 és régi 9 > új 10. Frissített részek: 2.3, 3.1, 5.1, 6, 6.1, 6.2.4, 6.4.3, 7, 9.1. Új részek: 4.3, 5.3, 8, V1.4 Új részek: 2.3, 6.2.3, Frissített részek: 2.2, 3, 3.4, 5.1, 5.2, 5.3, 6, 6.2, 6.2.1, 6.2.2, 6.2.4, 6.2.5, 6.3.2, 6.3.3, 6.3.4, 6.3.5, 6.3.6, 6.3.7, , 6.4, 6.4.1, 6.4.2, 6.4.3, 6.4.4, 6,4,5, 6.4.7, 6.4.8, 8, 9, V1.5 Új részek: 3.4.1, 3.5, 9.12, 9.13, 9.14, 9.15, 9.16, 10.2, ezen belül új alfejezetek: Frissített részek: 3.2, 3.4, 4.1, 5.3, 6, 6.2.3, 6.3.4, 6.3.7, , , 6.4.3, V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

11 DICENTIS A kézikönyvről hu 11 Kiadás dátuma Dokumentum verziója Ok V1.6 Új részek: 7, 10, Módosított számozású részek: régi 7 8. > új 8 9. és régi 9 > új 11. Új szakaszok kerültek az 5. és 9. fejezetbe. A 11. fejezet szakaszai átrendezésre kerültek. Frissített részek: 2.2, 2.4, 3.1, 3.3, 3.4, 3.4.1, 3.5, 4.1, 4.2, 4.3, 5.1.1, 5.3, 6.2.1, 6.2.3, 6.2.4, 6.3, 6.3.1, 6.3.2, 6.3.4, 6.3.5, 6.3.7, , 6.4.3, 6.4.6, 6.4.7, (új ábrával kiegészítve), V1.7 Új rész: Frissített részek: 6.3.2, 6.4.2, 6.4.3, 6.4.7, és 8. Általános információk: A DCN multimedia terméknév minden fejezetben a DICENTIS terméknévre változott. Az Ülőhelyi kettős felhasználás funkció ismertetésével bővült. A különböző készüléktípusokra vonatkozó működési információkkal bővült. Bosch Security Systems B.V. Szoftverkézikönyv V1.7

12 12 hu A rendszer áttekintése DICENTIS 3 A rendszer áttekintése [Not Released] A DICENTIS konferenciarendszer egy IP-alapú konferenciarendszer, amely OMNEO-kompatibilis Ethernet hálózaton működik. Hang-, video- és adatjelek elosztására és feldolgozására használható. A fontos információkat lásd a legújabb Kibocsátási megjegyzések dokumentumban. Javasoljuk, hogy a DICENTIS konferenciarendszer telepítése, konfigurálása, előkészítése és használata előtt vegyen részt a DICENTIS konferenciarendszerrel kapcsolatos oktatáson Ábra 3.1: Egy tipikus DICENTIS konferenciarendszer felépítése Egy tipikus DICENTIS konferenciarendszer az alábbi elemekből áll: 1. Rendszert vezérlő szerver (PC): A rendszer központi eleme. Engedélyezi a működést, konfigurálja és vezérli a rendszert. 2. Kliens PC: Értekezletek kezelésére és előkészítésére, ill. a rendszer konfigurálására használható. 3. Audio-tápelosztó (DCNM-APS / DCNM-APS2): Vezérli a rendszerhangot, irányítja a rendszer ki- és bemenő audiofolyamát, és biztosítja a DICENTIS eszközök tápellátását. 4. Tápkapcsoló (DCNM-PS / DCNM-PS2): A rendszerhez csatlakoztatott DICENTIS eszközök számának növelésére használható. 5. DICENTIS eszközök): DCNM-D, DCNM-DVT, DCNM-DSL, DCNM-DE / DCNM-MMD, DCNM- MMD2: A résztvevők a DICENTIS eszközük segítségével vehetnek részt az értekezleten. Az 5.1 egy DICENTIS multimédiás eszköz, melyet a rendszer tápellátásának be-/ kikapcsolására használnak. Ez az eszköz mindig csatlakoztatva van az audiotápelosztó vagy a tápelosztó hálózati aljzatához. Megjegyzés: Itt csak egyetlen DICENTIS multimédiás eszközt kell csatlakoztatni. Az 5.2 egy DICENTIS eszköz, melyet Power over Ethernet (PoE) Ethernet elosztón keresztül használnak. Megjegyzés: Itt csak egyetlen DICENTIS eszközt kell csatlakoztatni. 6. Rendszer hálózati kábele (DCNM CBxxx): V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

13 DICENTIS A rendszer áttekintése hu 13 Összeköti egymással a DICENTIS eszközöket, az audio-tápelosztót és egy vagy több tápelosztót. 7. Ethernet elosztó: Ethernet elosztó és PoE egyes portokon. A rendszeradatokat továbbítja Etherneten keresztül. PoE-n keresztül biztosítja a DICENTIS eszközök tápellátását. 8. CAT 5e Ethernet kábel (minimális követelmény). 9. Opcionális HD Conference Dome kamera (VCD 811-IWT) + külső tápellátás: Rögzíti a felszólaló résztvevő képét. DICENTIS szoftvercsomag A DICENTIS konferenciarendszer szoftvere a következőkhöz használható: A DICENTIS konferenciarendszer vezérlésére és felügyeletére. Egy teremben tartott értekezlet irányítására. Minden értekezlet több témát tartalmazó napirendből áll, és mindegyik témánál van lehetőség hozzászólásra. A DICENTIS szoftvercsomag két fő részből áll: 1. A DICENTIS szoftverszerverből. 2. Az Értekezlet alkalmazásból. DICENTIS szoftverszerver. A DICENTIS szoftverszerver egy sor Windows-szolgáltatásból áll. Ezek a szolgáltatások nem rendelkeznek felhasználói felülettel, és a háttérben futnak, hogy vezéreljék és felügyeljék az összes DICENTIS eszközt és kliens PC-t, amelyek az Értekezlet alkalmazást futtatják. A szoftverszerver egy licencaktiváló modult is tartalmaz. Ez a modul a DICENTIS konferenciarendszer licencének aktiválásához, valamint a teljesítések hozzáadásához és visszaadásához szükséges (egy teljesítés egy vagy több licencből áll). Lásd: Licencek hozzáadása és eltávolítása, Oldal 25. DICENTIS Értekezlet alkalmazás A DICENTIS Értekezlet alkalmazás számítógépes kezelőfelületként működik, amelyen elvégezhető a rendszer konfigurálása, valamint az értekezletek előkészítése és irányítása. A szolgáltatásokat futtató PC szerverként szolgál a rendszer vezérléséhez, és nem igényel felhasználói beavatkozást egy működő DICENTIS konferenciarendszerben. Az értekezlet irányításához szükséges alapfunkciók elérhetők a DICENTIS eszközön. Választható módon az Értekezlet alkalmazás telepíthető a szerver PC-re is az értekezlet irányítása és felügyelete céljából. Szükség esetén az Értekezlet alkalmazás ehelyett egy kliens PC-re is telepíthető. Ez azt jelenti, hogy a szerver PC ehelyett egy 19"-os rackbe szerelhető, amely normál esetben egy gépteremben van. Lehetőség van arra is, hogy több PC párhuzamosan futtassa az Értekezlet alkalmazást. A rendszerhangot a DICENTIS audio-tápelosztó (DCNM-APS vagy DCNM-APS2) vezérli. Ez azt jelenti, hogy a rendszernek nem lesz hangja, ha nincs jelen egy audio-tápelosztó. Bosch Security Systems B.V. Szoftverkézikönyv V1.7

14 14 hu A rendszer áttekintése DICENTIS 3.1 Hardverkövetelmények [Not Released] Ez a szakasz az egyes rendszerelemek minimális követelményeit ismerteti. A szükséges és az opcionális összetevők áttekintése a DICENTIS kézikönyvben, A rendszer áttekintése című szakaszban olvasható. PC Számítógép a következő három célra használható: 1. A szerverszoftvert futtató számítógéphez több számítógépet tartalmazó rendszerben; 2. Kliens PC-hez (amely kizárólag az értekezlet alkalmazást futtatja); 3. A fenti két funkciót egy rendszerben ellátó számítógéphez. Az egyes felhasználási célok minimális követelményeit a következő táblázat tartalmazza. Egy, szerverszoftvert és értekezlet alkalmazást futtató számítógépet tartalmazó rendszer: A szerverszoftvert futtató számítógép több számítógépet tartalmazó rendszerben: Kizárólag az értekezlet alkalmazást futtató számítógép: 64 bites Windows Server 2008 R2 vagy: 64 bites Windows Server 2012 R2 (a.net-keretrendszer 3.5-ös verziójával): Processzor: i5, 4 magos, 2,4 GHz. 8 GB RAM. 20 GB szabad tárhely. 1 GB-os Ethernet kártya. 64 bites Windows Server 2008 R2 vagy: 64 bites Windows Server 2012 R2 (a.net-keretrendszer 3.5-ös verziójával): Processzor: i5, 4 magos, 2,4 GHz. 8 GB RAM. 20 GB szabad tárhely. 1 GB-os Ethernet kártya. 64 bites Windows 7 Home Premium vagy: 64 bites Windows 8.1 Pro / Windows 10 (a.net-keretrendszer 3.5-ös verziójával): Processzor: i5, 4 magos, 2,4 GHz. 8 GB RAM. 20 GB szabad tárhely. 1 GB-os Ethernet kártya. Megjegyzés: Windows 10 rendszer kizárólag kliens PC-n futtatható. Kapcsolók A következő minimális követelmények a kapcsolókra vonatkoznak: Legalább 1 Gbit-es teljesítmény hardveres kapcsolási lehetőséggel. Minőségi szolgáltatás különböző szolgáltatásokon keresztül legalább 4 kimeneti sorral és szigorú prioritáscsomag-tervezéssel. (Opcionális) IGMPv3 vagy IGMPv2 megosztás. A sávszélesség optimális kihasználása érdekében IGMP megosztás is igénybe vehető. Ez olyan rendszerek esetében előnyös, de nem feltétlenül szükséges, ahol legalább 10 multicast adatfolyam létezik. Megfelelő teljesítmény nagyszámú IGMP lekérdezésre irányuló válasz kezeléséhez, (a közvetlenül vagy közvetve) az adott kapcsolóhoz csatlakozó eszközök számától függően. Az IGMP szolgáltatáshoz tartozó hardvertámogatás fokozottan ajánlott V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

15 DICENTIS A rendszer áttekintése hu 15 (Opcionális) (Gyors) Spanning Tree protokoll támogatása redundáns hálózatok használata esetén. (Opcionális) SNMPv3 támogatás a kapcsoló felügyeletéhez. Bosch Security Systems B.V. Szoftverkézikönyv V1.7

16 16 hu A rendszer áttekintése DICENTIS Útválasztók A következő minimális követelmények az útválasztókra vonatkoznak: Legalább 1 Gbit-es Ethernet portok. PIM-DM vagy kétirányú PIM támogatása. Hardveres IP útválasztás (vagyis 3. rétegbeli elosztó ) az útválasztás során fellépő késedelem minimalizálása érdekében. Csomagtovábbítás sebessége legalább csomag másodpercenként mindegyik porton (pl. 8 Mp/s egy 8 portos útválasztó esetében). Blokkolásmentes csatlakozópanel elosztási portonként, vagyis 2 Gbit portonként (pl. 16 Gb/s egy 8 portos útválasztó esetében). Legalább 1000 címet tartalmazó MAC címtábla közvetlenül csatlakoztatott alhálózatonként V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

17 DICENTIS A rendszer áttekintése hu Hálózati követelmények [Not Released] Ha a DICENTIS konferenciarendszert önálló rendszerként használják, akkor az úgynevezett dinamikus link-local címeket használja. Ez azt jelenti, hogy a szerver PC és a kliens PC-k TCP/ IPv4 beállításánál az IP-cím automatikus kérése lehetőséget kell választani. Normál esetben ezek a beállítások az alapértelmezettek, így nincs szükség PC hálózati konfigurációs beállításokra. Ha több funkcióra van szükség, például internet-hozzáférésre, akkor a dinamikus link-local címek nem használhatók. Ebben az esetben a DICENTIS eszközöket és a PC-ket egy DHCPszerverhez és gateway-hez kell csatlakoztatni az internet-hozzáférés biztosítása céljából. Ha a DICENTIS konferenciarendszer egy létező helyi hálózat része lesz, forduljon a helyi informatikai részleghez a hálózat beállításának részleteivel kapcsolatban. A DHCP-kiszolgálónak teljesítenie kell az RFC 4676 előírásait, és képesnek kell lennie 30 másodpercenként 500 kérés kezelésére. A kiskereskedelmi forgalomban kapható DHCPkiszolgálók amelyek a legtöbb otthoni útválasztóban és vezeték nélküli hozzáférési pontban működnek nem felelnek meg ennek a követelménynek, ami nem várt és nem kívánatos viselkedést okozhat. A Windows 2008 server és Windows 2012 server mellett használt DHCP-kiszolgálók működése teljesíti ezeket a követelményeket. Figyelem! Az Ethernet hálózat beállításának módját ez a kézikönyv nem tartalmazza. 3.3 Szoftverkövetelmények [Not Released] A DICENTIS rendszer követelményei a szerverszámítógéphez: Windows 2008 Server R2 vagy Windows Server 2012 R2 (a.net-keretrendszer 3.5-ös verziójával). Minden verziónak rendelkeznie kell a legutóbbi szervizcsomagokkal és frissítésekkel. 3.4 Licenckövetelmények [Not Released] A DICENTIS konferenciarendszer használata előtt tegye meg a következőket: 1. Telepítse a DICENTIS rendszer szerverszoftver (DCNM LSYS) licencét a szerver PC-re. Lásd A DICENTIS szoftvercsomag telepítése, Oldal Aktiválja a DICENTIS szoftvert. Ezután további licencek beszerzésével bővítheti a rendszer funkcióit. Lásd A licencek áttekintése, Oldal 18. Bosch Security Systems B.V. Szoftverkézikönyv V1.7

18 18 hu A rendszer áttekintése DICENTIS A licencek áttekintése [Not Released] A DICENTIS konferenciarendszer az alábbi licenctípusokat ismeri: Rendszerlicenc (egy vagy több funkciót aktivál a rendszerben). Ülőhelyi licenc (egy vagy több funkciót aktivál a DICENTIS eszközön). Szervizlicenc (folyamatosan naprakészen tartja a DICENTIS szoftvert). A jelen fejezet ezen licencek fő jellemzőit ismerteti. Részletes információt (többek között rendelési információkat) a DICENTIS adatlapokon talál a oldalon. Rendszerlicencek: DCNM-LSYS DICENTIS rendszer szerverszoftver DICENTIS rendszerszoftver, a DICENTIS rendszer vezérlésére szolgáló szoftverplatform. Kiegészítő szoftvermodulok is telepíthetők további funkciók eléréséhez. A rendszer konfigurációja tartalmazza az Értekezlet alkalmazást. Automatikus eszközfelismerés Akár 750 résztvevő DICENTIS egységének vezérlése Kliens-szerver megoldás A rendszer működtetéséhez nincs szükség felhasználói beavatkozásra Konfigurálható háttérkép az ügyfél emblémájának megjelenítéséhez Böngésző-alapú szinoptikus mikrofonvezérlés Megjegyzés: Erre a licencre mindig szükség van, és a rendszer aktiválása előtt telepíteni kell. DCNM-LCC DICENTIS rendszer kameravezérlés A DICENTIS Kameravezérlés lehetővé teszi a Bosch Onvif-kompatibilis kamerák DICENTIS konferenciarendszerben, illetve a DICENTIS vezeték nélküli rendszerben való használatát. A DCNM-rendszerekhez DCNM LSYS rendszerlicencre van szükség. Automatikusan megjeleníti az éppen felszólaló résztvevőt a multimédiás eszközök kijelzőin Interfész Bosch Onvif-kompatibilis IP kamerákhoz Automatikus kamerafelismerés HD-SDI videojel-átkapcsolók vezérlése DCNM-LMS DICENTIS Médiamegosztás A DICENTIS Médiamegosztás mindegyik DICENTIS multimédiás eszköz számára lehetővé teszi egy olyan távoli számítógép képernyőjének megosztását, amelyen az előadás folyik. A DCNM LSYS rendszerlicencre van szükség hozzá. Média megosztása távoli, prezentációt lejátszó számítógépről A megosztott képernyő méretezése automatikus DCNM-LMPM DICENTIS Értekezlet-előkészítés és -kezelés A DICENTIS Értekezlet-előkészítő és -kezelő szoftvermodul lehetővé teszi értekezleti funkciók létrehozását és kezelését az Értekezlet alkalmazásban. A DCNM LSYS rendszerlicencre van szükség hozzá. Lehetővé teszi az értekezlet- és napirend-előkészítést és -kezelést Strukturált értekezleteket hoz létre napirendi pontokkal Multimédiás tartalmat kapcsol az értekezletekhez és/vagy a napirendi pontokhoz Az értekezletek egyszerűen kezelhetők Meghatározhatók a hozzászólási beállítások V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

19 DICENTIS A rendszer áttekintése hu 19 DCNM-LPD DICENTIS Résztvevői adatbázis A DICENTIS Résztvevői adatbázis lehetővé teszi a résztvevők nevének megadását és az ülőhelyek kiosztását. A DCNM LSYS és a DCNM LMPM rendszerlicencre van szükség hozzá. Valamennyi résztvevő adatait tartalmazó, átfogó adatbázis A résztvevők adatainak újbóli felhasználása értekezleteken Hozzászólás meghatározása, értekezlet lebonyolítása és prioritás engedélyezése minden egyes résztvevő esetében Képek résztvevőkhöz való hozzárendelésének lehetősége DCNM-LVPM DICENTIS Szavazás-előkészítés és -kezelés Lehetővé teszi a szavazások előkészítését és kezelését. A DCNM LSYS, DCNM LMPM és DCNM LPD rendszerlicencekre van szükség hozzá. Egyedi ülőhelylicencek (DCNM-LSVT) szükségesek minden DICENTIS bővített hozzászólói és/vagy multimédiás eszközhöz, az Értekezlet alkalmazáshoz és az API klienshez. A szavazási körök előzetesen előkészíthetők és az értekezletek közben kényelmesen kiválaszthatók Egyedi szavazási jogosultságok határozhatók meg minden egyes résztvevőnél Biztonságos tárolás és egyszerű hozzáférés a szavazás adataihoz szavazás utáni vagy értekezlet utáni elemzés céljából Összesített és köztes szavazási eredmények beállítási lehetősége nyilvános és titkos szavazáshoz Egyszerű külső hozzáférés az adatokhoz a rendszer API-kon keresztül Ülőhelyi licencek: DCNM-LSVT DICENTIS Ülőhelyi szavazás A DICENTIS szoftverlicence a DICENTIS multimédiás eszközön, a DICENTIS bővített hozzászólói egységen, illetve a DICENTIS bővített vezeték nélküli eszközön engedélyezi az ülőhelyi szavazást. Felhasználóbarát szavazási folyamat A szavazási válaszlehetőségek és az eredmények automatikusan megjeleníthetők a DICENTIS multimédiás és bővített eszközön A szavazási licencek újbóli felhasználása új ülőhelyeknél, ha régi ülőhelyeket töröltek Intuitív színes szavazógombok a könnyű kezeléshez DCNM-LSID DICENTIS Ülőhelyi azonosítás A DICENTIS szoftverlicence a szavazási funkcióval rendelkező DICENTIS hozzászólói egységen, a nyelvválasztási funkcióval rendelkező DICENTIS hozzászólói egységen, a DICENTIS bővített hozzászólói egységen, a DICENTIS multimédiás eszközön, illetve a DICENTIS bővített vezeték nélküli eszközön engedélyezi az ülőhelyi azonosítást. Egyedi felhasználónév (és jelszó) használatát teszi lehetővé DICENTIS multimédiás eszközre való bejelentkezéshez A DICENTIS bővített vezeték nélküli, a szavazási vagy nyelvválasztó funkcióval rendelkező hozzászólói és a bővített eszközökbe, illetve a DCNM-MMD2-eszközökbe való bejelentkezés lehetséges NFC-címkével Megszabott vagy szabad ülésrend egyaránt lehetséges A DICENTIS bővített vezeték nélküli és a DICENTIS bővített eszközök üdvözlőképernyőt jeleníthetnek meg, amelyen a résztvevők személyes adatai jelennek meg A résztvevőket a rendszer a bejelentkezéskor felismeri, a hiányzó és a jelen lévő résztvevők pedig megjeleníthetők a DICENTIS bővített vezeték nélküli és a DICENTIS bővített eszközökön Bosch Security Systems B.V. Szoftverkézikönyv V1.7

20 20 hu A rendszer áttekintése DICENTIS DCNM-LSSL DICENTIS Ülőhelyi nyelvválasztás A DICENTIS Ülőhelyi nyelvválasztás licenccel engedélyezheti a DICENTIS multimédiás, illetve a bővített eszköz nyelvválasztási funkcióját. A DCNM LSYS rendszerlicencre van szükség hozzá. Intuitív interfész a teremnyelv és a többi elérhető nyelv közötti váltáshoz A kiválasztott nyelv neve egyértelműen látható az eredeti névvel és karakterekkel A tolmácsolt szöveg a DICENTIS multimédiás, a bővített vagy a nyelvválasztó funkcióval rendelkező eszköz fejhallgató-kimenetén is hallgatható DCNM-LSDU DICENTIS Ülőhelyi kettős felhasználás A DICENTIS szoftverlicence a DICENTIS alapszintű hozzászólói egységen, a nyelvválasztási funkcióval rendelkező DICENTIS hozzászólói egységen, a DICENTIS bővített hozzászólói egységen, a DICENTIS bővített vezeték nélküli eszközön engedélyezi az ülőhelyi kettős felhasználást. A DICENTIS vezeték nélküli eszköz és a DICENTIS konferenciaeszköz kettős felhasználását biztosítja. Lehetővé teszi a résztvevők nevének helyes megjelenítését, ha a DICENTIS eszközt két résztvevő is használja Szervizlicenc: DCNM-SMA DICENTIS Szoftver-karbantartási megállapodás Szoftver-karbantartási megállapodások (SMA-k) egy, kettő vagy öt évre vásárolhatók meg. Magában foglalja a licencelt rendszerhez és az egyes felhasználókhoz rendelt szoftverfrissítéseket, valamint a más gyártók rendszerével való kompatibilitást szolgáló frissítéseket. A lehető legjobb rendszerteljesítményt nyújtja A drága hardverek cseréje helyett kényelmes szoftverfrissítés Rendszeres frissítések V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

21 DICENTIS A rendszer áttekintése hu [Not Released] GUI nyelvek [Not Released] A DICENTIS konferenciarendszer az alábbi GUI nyelveket ismeri: ar de en es fr fi id it ja ko nl pl pt pt- BR CN ru th tr vi zh- zh- TW Multimédiás eszköz Értekezlet alkalmazás Szerverkonzol Aktiváló eszköz APK-feltöltési eszköz Aktiválási weboldal Bosch Security Systems B.V. Szoftverkézikönyv V1.7

22 22 hu A szoftver telepítése DICENTIS 4 A szoftver telepítése [Not Released] A DICENTIS konferenciarendszer használata előtt be kell állítani a rendszert. A rendszer konfigurálása a következő sorrendben történik: Hálózat telepítése: Ez nem része egyik Bosch Security Systems B.V. kézikönyvnek sem, és együtt kell meghatározni a helyi informatikai részleggel. Lásd: Hardverkövetelmények, Oldal 14 és Hálózati követelmények, Oldal 17. Hardvereszközök telepítése: Ez nem része ennek a kézikönyvnek. Lásd a DICENTIS hardvertelepítési kézikönyvet. A termékkel kapcsolatos további tudnivalókat a oldalon talál. Szoftvertelepítés: A DICENTIS szoftvercsomag telepítése, Oldal 22. Aktiválja a rendszer- és alkalmazásszoftvert a szoftver regisztrálásával: Licencek hozzáadása és eltávolítása, Oldal 25. Frissítse az eszközszoftvert (firmware): A szoftver letöltése az eszközökre, Oldal 23. A rendszer- és alkalmazásszoftver beállítása: Meeting application (Értekezlet alkalmazás), Oldal A DICENTIS szoftvercsomag telepítése [Not Released] A hálózati interfész konfigurálása Figyelem! A DICENTIS szoftver telepítése előtt ellenőrizze, hogy a szerver PC csak egy engedélyezett hálózati interfésszel rendelkezik-e (a Bluetooth is hálózati interfésznek tekintendő). 1. Nyissa meg a > Hálózati és megosztási központ > Adapterbeállítások beállítást. 2. Válassza a >Speciális > Speciális beállítások lehetőséget. Előfordulhat, hogy a Speciális beállítások elem megjelenítéséhez meg kell nyomnia az ALT billentyűt. 3. A nyílgombok segítségével helyezze a DCNM-APS elosztóhoz kapcsolódó adaptert a Kapcsolatok listája felsorolás elejére. Töltse le és telepítse a DICENTIS rendszer szerverszoftver legújabb verzióját az internetről. 1. Lépjen a webhelyre. 2. Kattintson a Software (Szoftver) hivatkozásra (kis négyzet) a szoftver legfrissebb verziójának letöltéséhez. Ezen az oldalon a Kibocsátási megjegyzések ( Release Notes ) dokumentum legújabb változatát is letöltheti. 3. Kövesse a képernyőn megjelenő utasításokat. Figyelem! A rendszer szerverszoftver telepítését/frissítését követően győződjön meg róla, hogy az eszközökre a szoftver legfrissebb változatát telepítette, a A szoftver letöltése az eszközökre, Oldal 23 című fejezetben leírtaknak megfelelően V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

23 DICENTIS A szoftver telepítése hu A szoftver letöltése az eszközökre [Not Released] A gyári DICENTIS eszközök diagnosztikai szoftverrel vannak ellátva, melyet a használatot megelőzően a legfrissebb szoftververzióra kell frissíteni. A rendszer szerverszoftver frissítése után minden DICENTIS eszközt frissíteni kell. Ehhez: 1. Ellenőrizze, hogy az összes eszköz megfelelően csatlakozik-e a hálózathoz, és teljesen el van-e indítva. 2. Kattintson a jobb egérgombbal a DICENTIS szerverkonzolra a Windows tálcáján. 3. Kattintson az Eszközök frissítése lehetőségre. Ez leállítja a DICENTIS szolgáltatásokat, és elindítja a frissítési folyamatot. Szükség esetén ezzel az eljárással frissítheti a többi hardverelemet, például a DCNM APS-t is. Figyelem! Nem javasoljuk, hogy az eszközöket a DCNM APS frissítésével egy időben végezze, mivel a DCNM APS a letöltés közben alaphelyzetbe állítja önmagát. Ez lekapcsolja a készülékek áramellátását, melynek következtében az eszközök készülékszoftverének frissítése sikertelen lesz. Figyelem! Az eszközök frissítése minden folyamatban lévő értekezleti tevékenységet, valamint a DICENTIS szolgáltatást is leállítja. Az eszközök frissítését követően újra kell indítania a szolgáltatásokat a Windows tálcán látható DICENTIS szerverkonzolra jobb egérgombbal kattintva, majd a Szolgáltatások újraindítása lehetőséget választva. 4.3 Harmadik féltől származó alkalmazás telepítése egy eszközre [Not Released] Harmadik féltől származó Android alkalmazások multimédiás eszközre történő telepítése az APK- (Android alkalmazáscsomag) feltöltési eszközzel végezhető. Külső gyártók Android alkalmazásainak telepítése előtt ellenőriznie kell, hogy az adott alkalmazás kompatibilis-e a multimédiás eszközzel.! Vigyázat! Ha egy multimédiás eszközre készülékszoftvert tölt fel, a rendszer minden korábban telepített külső alkalmazást (APK-t) töröl. Figyelem! Az APK-feltöltési eszköz az OMNEO készülékszoftver-frissítő eszközzel együtt nem működik. Bosch Security Systems B.V. Szoftverkézikönyv V1.7

24 24 hu A szoftver telepítése DICENTIS Harmadik féltől származó Android alkalmazások a következőképpen telepíthetők a multimédiás eszközökre: 1. Helyezze el az APK-fájlokat a szerver PC-n. 2. Kattintson a Tallózás gombra. 3. Keresse meg az APK-fájlok helyét. 4. Válassza ki azt a multimédiás eszközt, amelyre az APK-t telepíteni szeretné. 5. Válassza ki az APK-t. 6. Kattintson a Feltöltés gombra. Figyelem! Ha az új APK nem jelenik meg a multimédiás eszköz kezdőképernyőjén, kattintson többször a kezdőképernyő gombjára, vagy indítsa újra az eszközt V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

25 DICENTIS Szoftverszerver hu Szoftverszerver [Not Released] Licencek hozzáadása és eltávolítása [Not Released] Az aktiváló eszköz a következőkhöz használható: teljesítések hozzáadása a DICENTIS rendszerhez, szükségtelenné vált teljesítések visszaadása. Egy teljesítés egy vagy több licencből áll, amelyek telepíthetők a DICENTIS rendszerre. A rendszer használata előtt telepíteni kell a DICENTIS rendszerszoftvert, amely lehetővé teszi az alapvető működést a rendszerben. Kiegészítő szoftvermodulok telepítésével bővítheti a rendszer funkcióit, amennyiben a rendszer rendelkezik érvényes szoftver-karbantartási megállapodással (SMA). Figyelem! A DICENTIS rendszer szoftverhez tartozik SMA, amely a DICENTIS rendszer szoftver aktiválásától számított egy évig érvényes Az aktiváló eszköz leírása [Not Released] Teljesítések ablak: A rendszerben aktivált teljesítéseket mutatja. Ha egynél több teljesítés aktiválódott, megjelenik egy Összes teljesítés sor a Teljesítések ablak tetején. Egy teljesítési sor kiválasztásakor megjelennek a kapcsolódó licencek a Licencek listája és mennyiség ablaktáblában. A teljesítési sorok színkódoltak, melyek jelentése a következő: Fekete: A teljesítés rendben van. Narancssárga: A teljesítés nem megbízható, javítani kell. Szürke és áthúzott: A teljesítést visszaadták, és válaszra vár az eltávolításhoz. Szürke és áthúzott: A teljesítés lejárt (időkorlátos). Adja vissza a licencet a rendszer megtisztításához. Licencek listája és mennyiség ablak: Ebben az ablakban minden licencnél a következők láthatók: Mennyiség (licencek száma), Rendelés száma, Leírás, Aktiválva (licenc aktiválásának dátuma) és Lejárat (licenc lejárati dátuma). Szoftver-karbantartási megállapodás ablak: A szoftver-karbantartási megállapodás (SMA) befejező dátumát mutatja. Ha az SMA befejező dátuma lejárt, az pirosra változik, és szintén piros színnel a következő szöveg is megjelenik az ablak alján: A rendszer nem működik! Új SMA szükséges. Teljesítés hozzáadása: Ez a gomb teljesítés hozzáadásához használható. Egy teljesítés egy vagy több licencből állhat, amelyek további funkciókat telepítenek a rendszerre. Válaszüzenet feldolgozása: Kattintson erre a gombra a következőkhöz: az aktiválási webhelyről kapott válaszfájl feltöltése, a visszaadási vagy javítási folyamat véglegesítése. Megjegyzés: Erre a gombra kell kattintania ezeknek a folyamatoknak a véglegesítéséhez. Teljesítések visszaadása gomb: Ez a gomb a teljesítések/licencek visszaadására használható, szükség szerint. Akkor használja ezt a gombot, ha az adott funkcióra már nincs szükség a rendszerben, például amikor a szoftvert egy másik szerverre szeretné telepíteni. Bosch Security Systems B.V. Szoftverkézikönyv V1.7

26 26 hu Szoftverszerver DICENTIS A rendszer első aktiválása [Not Released] A rendszer első használathoz való aktiválása a következőképpen zajlik: 1. Biztosítsa a következők rendelkezésre állását: aktiválási azonosító (ezt a szoftver megvásárlása után ben küldték meg), technikusi jogosultság, egy internethez csatlakozó PC, egy USB-memóriaeszköz. Figyelem! Az alábbi lépések végrehajtásához a felhasználói fiókjának technikusi jogosultsággal kell rendelkeznie. Ezeket a jogokat szervezete rendszergazda felhasználója adhatja meg. 2. A szerverszámítógépen tegye a következőket: Indítsa el a DICENTIS aktiváló eszközt a Windows tálcán látható DICENTIS szerverkonzolra jobb egérgombbal kattintva, majd a Licencek aktiválása lehetőséget választva. Kattintson a Teljesítés hozzáadása gombra. Írja be a kért adatokat az aktiválási azonosítóval együtt. Az aktiválási azonosító a rendszeraktiválási webhely Overview (Áttekintés) lapján található meg (lásd: Áttekintés (Overview), Oldal 80), illetve szerepel abban az ben is, amelyet a szoftverlicenc megvásárlása után kapott meg. Kattintson az Aktiválás gombra. Egy mentés másként párbeszédpanel jelenik meg. Mentse az Igénylés fájlt a pendrive-ra. 3. A webhelyen tegye a következőket: Válassza a Licenckezelés lapot. Az Igénylés fájl feldolgozásához használja az USB-memóriaeszközt. Az Igénylés fájl feldolgozása után mentse a Válasz fájlt a pendrive-ra. 4. A szerverszámítógépen tegye a következőket: Válassza ki a DICENTIS aktiváló eszközt. Csatlakoztassa az USB-memóriaeszközt. Kattintson a Válaszüzenet feldolgozása gombra. Töltse fel a Válasz fájlt. Indítsa újra a szolgáltatásokat a Windows tálcán látható DICENTIS szerverkonzolra jobb egérgombbal kattintva, majd a Szolgáltatások újraindítása lehetőséget választva. A rendszer így aktiválódik További teljesítések/licencek hozzáadása [Not Released] Ahhoz, hogy további teljesítéseket/licenceket tudjon hozzáadni a rendszerhez, a rendszernek érvényes SMA-val kell rendelkeznie. Ez biztosítja a legújabb DICENTIS funkciók helyes működését.! Vigyázat! Ha érvényes SMA nélkül frissíti a DICENTIS rendszert, a rendszer működése leállhat. A további teljesítések/licencek hozzáadása a következőképpen történik: 1. Nyissa meg az aktiváló eszközt, és ellenőrizze a rendszer aktiválásának dátumát. Ha a rendszer aktiválása óta egy évnél kevesebb idő telt el, nyugodtan folytathatja a telepítést V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

27 DICENTIS Szoftverszerver hu Ha az SMA befejező dátuma piros színnel látható az ablak alján, meg kell hosszabbítania az SMA-t. 3. Az 1.3 és korábbi szoftververzióknál: Amennyiben az SMA befejező dátuma mező nem jelenik meg az ablak alján, és a rendszert több mint egy éve aktiválták, számítsa ki a következők szerint, hogy az SMA befejező dátuma még érvényes-e: Adjon hozzá 1 évet az aktiválás dátumához. Adjon hozzá 1 évet az aktiválás dátumához minden olyan DCNM-1SMA esetén, amely szerepel a licencek listáján. Adjon hozzá 2 évet az aktiválás dátumához minden olyan DCNM-2SMA esetén, amely szerepel a licencek listáján. Adjon hozzá 5 évet az aktiválás dátumához minden olyan DCNM-5SMA esetén, amely szerepel a licencek listáján. 4. Ha az eredmény a mai nap dátumánál későbbi, nyugodtan folytathatja a telepítést. 5. Ha az eredmény a mai nap dátumánál korábbi, akkor meg kell hosszabbítania az SMA-t, mert a DICENTIS szoftver a frissítést követően nem fog elindulni. 6. A teljesítés hozzáadásához kattintson a Teljesítés hozzáadása gombra, és ismételje meg az Első aktiválás eljárás lépéseit. 7. Ha a teljesítés hozzáadása után az SMA befejező dátuma piros színnel látható az ablak alján, meg kell hosszabbítania az SMA-t Licenc visszaadása és javítása [Not Released] Licenc visszaadása Az Aktiváló eszköz Licenc visszaadása funkcióját használhatja: licenc visszaadására, licenc felszabadítására, hogy lehetősége legyen a DICENTIS szoftver más szerverre való telepítésére. Licenc visszaadásához tegye a következőket: 1. Válassza ki a visszaadni kívánt teljesítést. 2. Nyomja meg a Teljesítések visszaadása gombot, majd kövesse a képernyőn megjelenő utasításokat. 3. Véglegesítse a folyamatot a Válaszüzenet feldolgozása gomb megnyomásával. A webhelyről indítható művelet a licenc aktiválásához hasonló. Lásd Licencek hozzáadása és eltávolítása, Oldal 25. Licenc javítása Ha egy licenc meghibásodik, a szoftver nem fog megfelelően működni. A szerverkonzol egy képernyőn megjelenő figyelmeztető üzenettel fogja jelezni a hibát. Az Aktiváló eszköz ekkor kiválaszthatóvá teszi a Licenc javítása gombot. Licenc javításához tegye a következőt: kattintson a Licenc javítása gombra, majd kövesse a képernyőn megjelenő utasításokat. A webhelyről indítható művelet a licenc aktiválásához hasonló. Lásd Licencek hozzáadása és eltávolítása, Oldal 25. Licencfájl biztonsági másolata [Not Released] Miután a licenceket telepítette a rendszerre, érdemes biztonsági másolatokat készítenie a licencfájlokról. Ezzel megelőzhető a licenc(ek) elvesztése arra az esetre, ha a licencfájlokat tartalmazó merevlemez tönkre menne vagy formázásra kerülne. A fájlokat tartalmazó könyvtárat mentse biztonságos helyre, lehetőleg egy másik merevlemezre. Ehhez: 1. Állítson le minden Bosch DICENTIS szolgáltatást, például a Bosch DICENTIS License Manager vagy a FlexNet Licensing Server 64' szolgáltatást. Ezt mindig tegye meg, mielőtt biztonsági mentést készítene és/vagy visszaállítást végezne. Bosch Security Systems B.V. Szoftverkézikönyv V1.7

28 28 hu Szoftverszerver DICENTIS 2. A megbízható tárhely biztonsági másolatának elkészítéséhez másolja a C:\ProgramData \FlexNet mappát egy olyan helyre, ahol a biztonsági másolatokat tárolja. 3. A visszaállításhoz másolja ezeket a fájlokat arra a számítógépre, ahol ezeket eredetileg tárolta. Figyelem! A mappa és a fájlok alapesetben rejtve vannak a Windowsban. Módosítsa a Windows Intéző beállításait úgy, hogy a fájlok láthatóvá váljanak. Válassza a Rendezés > Mappa és keresés beállításai > Megjelenítés lehetőséget V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

29 DICENTIS Szoftverszerver hu Szerverkonzol [Not Released] A Windows Server 2008-ban és 2012-ben egy konzolalkalmazás szolgál a DICENTIS szerver állapotának megjelenítésére. A DICENTIS szerverkonzol ikonja a DICENTIS szerver PC értesítési területén látható, vagyis a tálca jobb oldalán, az idő mellett. A DICENTIS szerverkonzol állapota Kattintson a jobb egérgombbal a DICENTIS szerverkonzolra : szolgáltatások indításához/leállításához, az aktiváló eszköz elindításához. Ekkor megjelenik egy ikon, amely a DICENTIS szerver állapotát mutatja: Állapot Leírás Folyamatban van Leállítva Figyelmeztetés. Például ez az ikon jelenik meg, ha egy licenc nincs aktiválva. A szerverkonzol ikon folyamatos megjelenítése A szerverkonzol ikon alapesetben csak bizonyos események bekövetkezésekor jelenik meg. Ha szeretné folyamatosan megjeleníteni ezt az ikont: 1. Válassza ki az Értesítési terület ikonjai ablakot: Windows Server 2008: Kattintson az értesítési terület bal oldalán lévő nyílra, majd kattintson a Testreszabás elemre. Vagy Kattintson a Start gombra, és keressen rá az értesítés szóra a Start menü keresőmezőjében. Ezután kattintson az Értesítési terület ikonjai gombra. Windows Server 2012 Nyissa meg a Start képernyőt, és írja be az értesítés szót. Szűrje az eredményeket Beállítás alapján, majd kattintson az Értesítési terület ikonjai gombra. 2. A csúszkával görgessen le a DICENTIS szerverkonzolhoz. 3. Válassza ki az Ikon és értesítések megjelenítése lehetőséget. 4. Kattintson az OK gombra. A szerverkonzol ikon ekkor folyamatosan látható. Bosch Security Systems B.V. Szoftverkézikönyv V1.7

30 30 hu Szoftverszerver DICENTIS 5.4 Rapid Spanning Tree Protocol (RSTP) támogatás [Not Released] A DICENTIS rendszer támogatja a redundáns kábelezést, ha a Rapid Spanning Tree Protocol (gyors feszítőfa protokoll, RSTP) engedélyezve van. A hálózati hibákat megelőzendő az RSTP alapesetben le van tiltva egy olyan rendszerben, ahol az RSTP nem támogatott vagy nem engedélyezett. A redundáns kábelezés engedélyezéséhez: 1. Kapcsolja be a rendszert redundáns kábelezés nélkül. 2. Engedélyezze a Rapid Spanning Tree Protocol-t (RSTP) a DICENTIS szerveren: A Windows Intézőben nyissa meg a C:\Programs Files\Bosch\DICENTIS mappát. Nyissa meg ezt a fájlt: Bosch.Dcnm.Services.DeviceService.Main.exe.config. Ha rendszergazdai jogosultságokkal rendelkezik, akkor ez a fájl Jegyzettömbben megnyitható; ellenkező esetben másolja a fájlt a helyi PC-re. Az RSTP engedélyezéséhez állítsa az OcaRstpModeEnabled értékét hamisról igazra. <!-- Azt jelzi, hogy az rstp-t engedélyezni kell vagy le kell tiltani az összes OCA eszközön --> <add key="ocarstpmodeenabled" value="false"/> 3. Indítsa újra a DICENTIS szervert. 4. Várjon, amíg a rendszer teljesen elindul. Az eszközök redundáns kábelezése ezt követően lehetséges (a hurkok zárhatók) V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

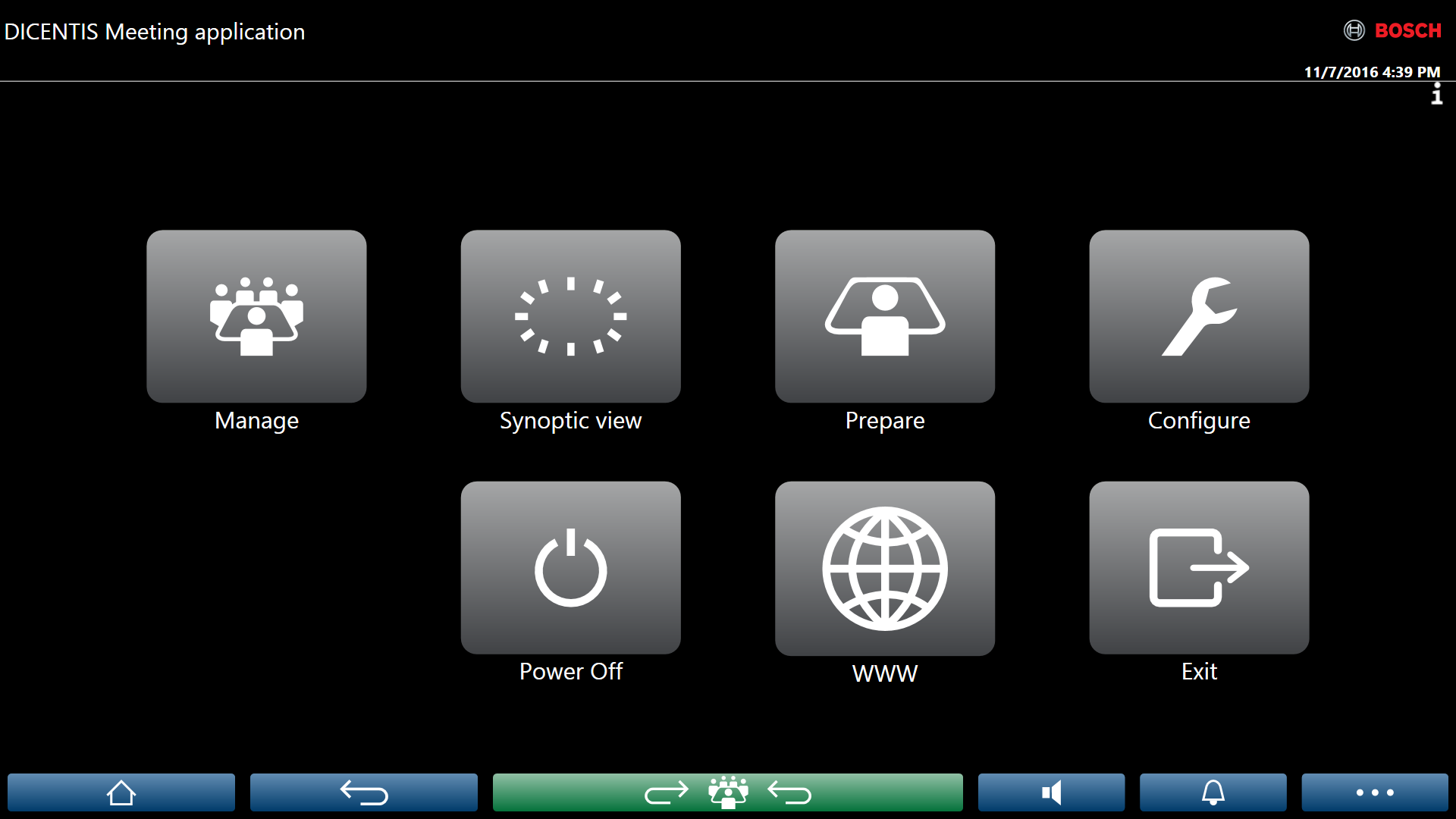

31 DICENTIS Meeting application (Értekezlet alkalmazás) hu 31 6 Meeting application (Értekezlet alkalmazás) [Not Released] Az Értekezlet alkalmazás három fő részből áll (csak megfelelő licenc esetén használható): 1. Manage (Irányítás), Oldal 35: Értekezletek irányítása. 2. Előkészítés, Oldal 40: Értekezletek előkészítése. 3. Configure (Konfigurálás), Oldal 51: a DICENTIS rendszer beállítása. Az Értekezlet alkalmazás elindítása 1. A Windows Start menüben válassza ki az Összes Programok > Bosch > DICENTIS > Értekezlet alkalmazás lehetőséget. Megjelenik egy bejelentkezési párbeszédpanel. 2. Az alkalmazásba való bejelentkezéshez adjon meg egy felhasználónevet és egy jelszót. Kiválaszthatja az alkalmazás preferált nyelvét is. Ábra 6.1: Az Értekezlet alkalmazás főképernyője (minden ikon látható) Automatikus bejelentkezés az Értekezlet alkalmazásba Alapértelmezés szerint a DICENTIS Értekezlet alkalmazása automatikusan bejelentkezik, ha a windowsos bejelentkezési felhasználónév megegyezik a DICENTIS rendszerben használt felhasználónévvel. Ez esetben a felhasználó jogosultságait használja a rendszer a DICENTIS Értekezlet alkalmazásához. Figyelem! Az alapértelmezett Felhasználónév admin, a Jelszó mező pedig üres. Az alapértelmezett nyelv az operációs rendszer nyelve; ha az alapértelmezett nyelv nem áll rendelkezésre, a rendszer automatikusan az angol nyelvet választja. Az Értekezlet alkalmazásba való automatikus bejelentkezés kikapcsolása/bekapcsolása Az automatikus bejelentkezés funkciót a következőképpen kapcsolhatja ki és be: 1. A Windows Intézőben nyissa meg a C:\Programs (x86)\bosch\dicentis mappát. 2. Nyissa meg ezt a fájlt: Bosch.Dcnm.UserInterfaces.MeetingManager.exe.config. Az automatikus bejelentkezés kikapcsolásához állítsa a kulcs értékét igazról hamisra. <add key="enable_automatic_windows_authentication_to_login" value="false"/> Az automatikus bejelentkezés bekapcsolásához állítsa a kulcs értékét hamisról igazra. <add key="enable_automatic_windows_authentication_to_login" value="true"/> Bosch Security Systems B.V. Szoftverkézikönyv V1.7

32 32 hu Meeting application (Értekezlet alkalmazás) DICENTIS Lásd még User groups (Felhasználócsoportok), Oldal 51 Szinoptikus mikrofonvezérlés, Oldal V1.7 Szoftverkézikönyv Bosch Security Systems B.V.

33 DICENTIS Meeting application (Értekezlet alkalmazás) hu Felhasználói jogosultságok és értekezleti jogosultságok [Not Released] A funkciók használatához bizonyos jogosultságok szükségesek. A DICENTIS két jogosultságtípust ismer: 1. Felhasználói jogosultságok A felhasználói jogosultságok a következő részben vannak meghatározva: User groups (Felhasználócsoportok), Oldal Értekezleti jogosultságok Az értekezleti jogosultságok ülőhelyenként és résztvevőnként vannak meghatározva egy értekezleten. Lásd: Seat assignment. Lásd: Participants (Résztvevők), Oldal 46. Ábra 6.2: Az Értekezlet alkalmazás főképernyője (minden ikon látható) (Érintő) gomb Leírás Felhasználói jogosultságok Értekezleti jogosultságok Irányítás Értekezletek irányítása. Értekezlet kezelése. Előkészítés Értekezletek előkészítése. Értekezlet és napirend előkészítése. Konfigurálás A rendszer konfigurálása. Rendszer konfigurálása. Tápellátás Készenléti állapotba állítja vagy felébreszti a rendszert. Eszközjogosultság: Kikapcsolás. WWW Webböngésző megnyitása. Kilépés Kilépés az alkalmazásból. Kezdőlap Visszalépés az Értekezlet alkalmazás kezdőképernyőjére. Vissza Egy lapot visszalép az előzményekben. Vissza az aktív részhez Visszalépés az értekezlet aktív részéhez. Bosch Security Systems B.V. Szoftverkézikönyv V1.7

34 34 hu Meeting application (Értekezlet alkalmazás) DICENTIS (Érintő) gomb Leírás Felhasználói jogosultságok Értekezleti jogosultságok Hangerő A fő hangerő-szabályozó csúszka megnyitása. Eszközjogosultság: Hangerő-szabályozás. Figyelemfelkel tés Hangjelzés megszólaltatása a résztvevők figyelmeztetéséhez. Értekezlet kezelése. Menü ( ) További funkciók menüjének megnyitása. Értekezlet kezelése. Figyelem! Az Értekezlet alkalmazás vagy egy audio-tápelosztó kis teljesítményű aljzatához csatlakoztatott DICENTIS hozzászólói eszköz bekapcsológombja csak azokat a DICENTIS eszközöket ébreszti fel, amelyek tápellátását egy audio-tápelosztó vagy egy tápelosztó eszköz biztosítja. A PoE elosztóról táplált DICENTIS eszközöket a DICENTIS eszköz bekapcsológombjával kell bekapcsolni. Ezek az eszközök akkor is bekapcsolnak, amikor a PoE port letiltja és engedélyezi a PoE funkciókat. Lásd még Manage (Irányítás), Oldal 35 Előkészítés, Oldal 40 Configure (Konfigurálás), Oldal V1.7 Szoftverkézikönyv Bosch Security Systems B.V.
