1 Telepítés és tartalomkezelés Language English Instalacja Altium Designer Contents

2 Elszöri telepítés A telepített összetevk kezelése Elfizetés-alapú adatfolyam Hol találhatók példák és könyvtárak? Több verzió telepítése Telepítési könyvtárak Importing Preferences from a Previous Build Revision or Major Release A szoftver eltávolítása

3

4 Related Videos Altium Designer - Installation and Management Bármely szoftver telepítésének egy egyszer, könnyen kezelhet és mindenek eltt gyors folyamatnak kell lennie, mivel nem akarunk az egyes lépések között egy percet sem várni. Továbbá, telepítés után az esedékes frissítéseknek is egyszeren kell zajlania, semmi esetre sem akarjuk az egész telepítést újból kezdeni. Az Altium jelenlegi telepítéshez használt rendszere kielégíti ezeket az igényeket. Egy olyan rendszer, mely nem csak meggyorsítja a kezdeti telepítést, de lehetvé teszi a telepíteni kívánt funkciók kiválasztását is. Elszöri telepítés F cikk: A Walk Through...Installing Altium Designer with the Altium Platform Installer Az Altium Designer kezdeti telepítését az ún. Altium Platform Installer programmal végezhetjük el. Az Altium Platform Installer futtatásához elször le kell töltenünk az AltiumInstaller.exe fájlt az AltiumLive honlapról, majd mentenünk kell azt a merevlemezünkre.

5 Az Altium Platform Installer-rel egyszer a telepítés Három f elemet kell definiálnunk a telepítéshez, hogy ellenrizhessük mi fog települni, ill. hova: Platform Version csatlakozva az Altium felh-alapú tárolójához megjelenik a telepíthet Altium Designer verziók és azok változatainak listája. Ha szükséges, egyszeren válasszuk ki a telepíteni kívánt f verziót. Design Functionality megadhatjuk kezdetben mely funkciókkal rendelkezzen a program. Szóval, ha csak nyomtatott huzalozású lemezt, vagy csak beágyazott szoftvereket szeretnénk tervezni, akkor azokat külön is telepíthetjük, illetve lehetségünk van mindkett telepítésére is. A választás természetesen hatással van a telepítés idejére is. Install Location megadhatjuk, mely célkönyvtárba települjön a program, akár a Program Files, vagy a Megosztott dokumentumok könyvtáron belül. A megadott könyvtárak akkor válnak igazán fontossá, ha egy szoftververzióból több példányt is telepítünk. A telepítés ideje immár töredéke a korábbi verziók (Summer 09 és régebbi) telepítési idejének. Ennek oka, hogy csak egy alap telepítés jön létre, a kiválasztott funkciókkal. Ez lehetvé teszi a lehet leggyorsabb telepítés és kezdést. A telepítés befejeztével az elérhet funkciókkal finomíthatjuk a telepített szoftvert, magán az Altium Designer-en belül. A telepített összetevk kezelése F cikk: A Walk Through...Post-Installation Management of your Altium Designer Solution A telepített összetevket a Plugins ablakban módosíthatjuk ( DXP»Plugins and Updates). Ezen az oldalon kaphatunk információt a telepített Altium Designer verziójáról, a telepített bvítmények számáról, továbbá az esetleges elérhet bvítmény- és verziófrissítések számáról.

6 A Plugins oldalon könnyedén kezelhetjük az elérhet bvítményeket. A bvítményeket ( Plugin) már említettük az elbb, azonban nagyon fontos azok mködésének és fogalmának megértése is. A bvítmény nem más, mind telepítend fájlok és mappák gyjteménye. Az alap bvítmények az elszöri telepítés közben, láthatatlanul települnek, ezek az ún. Renszer Bvítmények ( System Plugins). Ezen kívül számos opcionális bvítmény ( Optional Plugins) is elérhet, mely a felhasználó szüksége szerint telepíthet, illetve eltávolítható. Ez a bvítmény fogalma, mely lehetvé teszi, hogy a telepített szoftvert a tervezési igényeinknek megfelelen testreszabjuk.

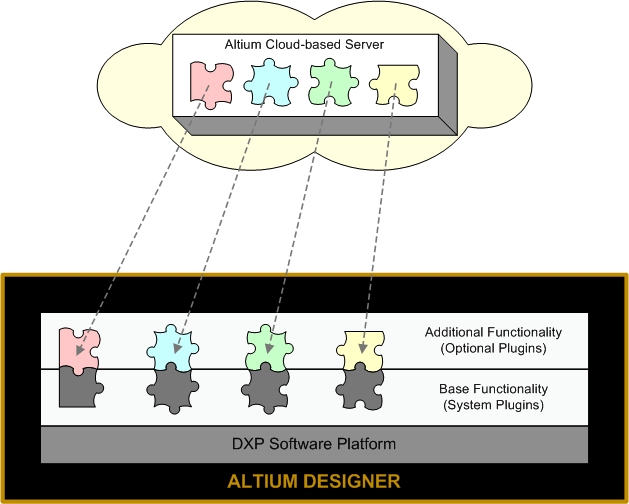

7 Az opcionális bvítmények telepítésével és törlésével szabhatjuk testre az Altium Designer funkcióit. Az Altium Designer testreszabása lényegében az elérhet bvítmények kezelése: telepítése, frissítése, törlése, amikor csak szükséges. Elfizetés-alapú adatfolyam Az, hogy testreszabhatjuk az Altium Designer funkcióit az els telepítés után egy természetes és izgalmas lehetség. Egy lehetség, hogy az Altium BÁRMIKOR a jövben új tulajdonságokat/funkciókat adjon ki bvítmények formájában. Képzeljük csak el, hogy kapunk egy új Importálót, vagy egy új FPGA eszközcsalád támogatást, vagy egy új beszállító válik elérhetvé a Live Links to Supplier Data funkcióban - mindezt akkor, amikor megjelenik. Nem kell várakozni a különböz szervizcsomagokra, vagy, hogy több funkció összegyljön egy nagyobb kiadásban. Az Altium képes arra, hogy az elérhet funkciókat új bvítményekként adja ki egy sokkal célravezetbb gyakorisággal, melyet a felh-alaú adatfolyam tesz lehetvé. Csupán egy pár kattintás, és a telepített szoftver már rendelkezik is az új bvítmény tartalmával, máris rendelkezésünkre áll, hogy még jobban fokozza a termelékenységet. Hogy hogyan lehet elérni ezt az adatfolyamot? Hogyan bizonyosodhatunk meg róla, hogy a legújabb bvítményekkel rendelkezünk? A válasz egyszer: Altium Elfizetés. Az Altium Elfizetésre egy jó analógia egy vonat utazás. Az Elfizetés helyet szolgáltat a vonatra, díjszabás ellenében. A vonat mindig tovább megy és új állomásokhoz ér az útja során. Minden állomáson lehetségünk van új ajándékot (bvítményt) beszerezni az állomásról. Ha a vonaton maradunk (folytatjuk az Elfizetést), élvezhetjük a számos új állomás látogatását, ahogy a vonat folytatja útját. Ha megszüntetjük az elfizetésünket, csak azokkal az ajándékokkal

8 (bvítményekkel) rendelkezünk majd, amit utunk során összegyjtöttünk, azonban kihagyjuk azokat, amik az új és érdekes állomásokon várnak minket. Természetesen, pótdíj ellenében bármikor visszacsatlakozhatunk az Elrefizetésbe és megkaphatjuk a legkorszerbb tartalmakat, amint kikerülnek a fejlesztk kezei közül. Hol találhatók példák és könyvtárak? Mindenki tudja, hogy példák segítségével könnyebb elsajátítanunk egy szoftver mködését. Általában egy példán bemutatva egy (vagy több) funkció elsajátítása sokkal kisebb lépés. Hasonló gondolkodással belátható, jó ha rendelkezünk elre létrehozott alkatrészkönyvtárakkal, így rögtön tudjuk használni a termékkel szállított alkatrészeket. Továbbra is rendelkezésünkre áll számos minta-projekt és alkatrészkönyvtár az Altium Designer telepítési könyvtárában, azonban a szükségeseket az alábbi hivatkozásokra kattintva tölthetjük le: Példák és referenciatervek letöltése Alkatrészkönyvtárak letöltése Csak korlátozott számú minta-projekt települ az Examples bvítmény telepítésével ( System Components kategórián belül található). További referenciatervek az AltiumLive Vault szolgáltatásán belül érhetk el, melynek tartalma az AltiumLive» Content oldalán is látható. Több verzió telepítése Lehetségünk van egyazon számítógépen több verzió telepítésére is (például Summer 08, Winter 09 és Summer 09), ha szükséges. Mindazonáltal egy verzió többszöri telepítésére nincs lehetségünk, még. Az új telepít rendszer egy strukturális változást hozott a telepített szoftverben, lehetvé téve, hogy egy számítógépre több verziót is telepítsünk. A különböz verziók telepítésének szépsége, hogy függetlenül, gyorsan hozzáférünk a korábbi verziókhoz, mivel egy csak az aktuális verziót írja felül az újjal. Telepítési könyvtárak Két fontos dolog van, amit meg kell említenünk, hogy megkönnyítsük több szoftver-verzió telepítését: Telepítés közben lehetségünk van testreszabni a szoftver telepítési könyvtárait: mind a Program Files, mind a Megosztott dokumentumok könyvtárakat. A rendszer minden egyes telepített verzióhoz egy globális egyedi azonosítót (Globally Unique Identifier - GUID) rendel. Ez az azonosító a szabványos 128 bites URN modellt alkalmazza, és 32 karakteres hexadecimális számként jelenik meg, egyedileg megkülönbözteti a program adatkönyvtárait, úgy mint a regiszterbejegyzéseket. Ha elindítjuk az Altium Designer egy adott verzióját, a rendszer az azonosítóján keresztül kezeli annak fájljait és regiszterbejegyzéseit. A következ rész azokat a könyvtárakat foglalja össze, melyeket az Altium Designer telepítésénél az operációs rendszer használ. Ahhoz, hogy jól szemléltessük a könyvtárstruktúrát, két változatát telepítjük a Altium Designer 10-nek. Az els változatot az alapértelmezett \AD 10 könyvtárba telepítjük, a másodikat egy különbözbe (\AD 10-21yyy). Windows 7 (vagy Windows Vista) Az Altium Designer f telepítési könyvtára:

9 \Program Files (x86)\altium\<specifiedprogramfileslocation> A példák kedvéért ezek legyenek most a következk: \Program Files (x86)\altium\ad 10 \Program Files (x86)\altium\ad 10-21yyy Ekkor, az egyes változatokhoz tartozó példákat, könyvtárakat és sablonokat az alábbi könyvtárban találjuk: \Users\Public\Documents\Altium\<SpecifiedSharedDocumentsLocation> A példában ezek a következk: \Users\Public\Documents\Altium\AD 10 \Users\Public\Documents\Altium\AD 10-21yyy Rendszer alkalmazás-adatok (Hálózat, Portál gyorsítótár, Frissítések) és biztonsági fájlok (ALF licenc) az alábbi könyvtárakban találhatók: \ProgramData\Altium\<PlatformVersion> <GUID> \ProgramData\Altium\<PlatformVersion> <GUID>_Security A példában ezek a következk (minta azonosítókat használva): \ProgramData\Altium\AD 10 {7DF7280E-CD03-40A9-A6A4-DDD057140F70} \ProgramData\Altium\AD 10 {7DF7280E-CD03-40A9-A6A4-DDD057140F70}_Security \ProgramData\Altium\AD 10 {566C1AFA-49CA-4B17-B7CB-70A2042D8DAC} \ProgramData\Altium\AD 10 {566C1AFA-49CA-4B17-B7CB-70A2042D8DAC}_Security Felhasználó adatfájljai (beleértve: DXP.rcs, UserTools.tlt, AdvPCB.dft, AdvSch.dft, utolsó munkafelület, PCB nézet beállításai) az alábbi könyvtárakban találhatók: \Users\<ProfileName>\AppData\Roaming\Altium\<PlatformVersion> <GUID> A példában ezek a következk (pl. Des Igner felhasználónál): \Users\Des Igner\AppData\Roaming\Altium\AD 10 {7DF7280E-CD03-40A9-A6A4-DDD057140F70} \Users\Des Igner\AppData\Roaming\Altium\AD 10 {566C1AFA-49CA-4B17-B7CB-70A2042D8DAC} Felhasználó helyi adatfájljai az alábbi könyvtárakban találhatók: \Users\<ProfileName>\AppData\Local\Altium\<PlatformVersion> <GUID> A példában ezek a következk (pl. Des Igner felhasználónál): \Users\Des Igner\AppData\Local\Altium\AD 10 {7DF7280E-CD03-40A9-A6A4-DDD057140F70} \Users\Des Igner\AppData\Local\Altium\AD 10 {566C1AFA-49CA-4B17-B7CB-70A2042D8DAC}

10 Windows XP Az Altium Designer f telepítési könyvtára: \Program Files\Altium\<SpecifiedProgramFilesLocation> A példák kedvéért ezek legyenek most a következk: \Program Files\Altium\AD 10 \Program Files\Altium\AD 10-21yyy Ekkor, az egyes változatokhoz tartozó példákat, könyvtárakat és sablonokat az alábbi könyvtárban találjuk: \Documents and Settings\All Users\Documents\Altium\<SpecifiedSharedDocumentsLocation> A példában ezek a következk: \Documents and Settings\All Users\Documents\Altium\AD 10 \Documents and Settings\All Users\Documents\Altium\AD 10-21yyy Rendszer alkalmazás-adatok (Hálózat, Portál gyorsítótár, Frissítések) és biztonsági fájlok (ALF licenc) az alábbi könyvtárakban találhatók: \Documents and Settings\All Users\Application Data\Altium\<PlatformVersion> <GUID> \Documents and Settings\All Users\Application Data\Altium\<PlatformVersion> <GUID>_Security A példában ezek a következk (minta azonosítókat használva): \Documents and Settings\All Users\Application Data\Altium\AD 10 {7DF7280E-CD03-40A9-A6A4-DDD057140F70} \Documents and Settings\All Users\Application Data\Altium\AD 10 {7DF7280E-CD03-40A9-A6A4-DDD057140F70}_Security \Documents and Settings\All Users\Application Data\Altium\AD 10 {566C1AFA-49CA-4B17-B7CB-70A2042D8DAC} \Documents and Settings\All Users\Application Data\Altium\AD 10 {566C1AFA-49CA-4B17-B7CB-70A2042D8DAC}_Security Felhasználó adatfájljai (beleértve: DXP.rcs, UserTools.tlt, AdvPCB.dft, AdvSch.dft, utolsó munkafelület, PCB nézet beállításai) az alábbi könyvtárakban találhatók: \Documents and Settings\<ProfileName>\Application Data\Altium\<PlatformVersion> <GUID> A példában ezek a következk (pl. Des Igner felhasználónál): \Documents and Settings\Des Igner\Application Data\Altium\AD 10 {7DF7280E-CD03-40A9-A6A4-DDD057140F70}

11 \Documents and Settings\Des Igner\Application Data\Altium\AD 10 {566C1AFA-49CA-4B17-B7CB-70A2042D8DAC} Felhasználó helyi adatfájljai az alábbi könyvtárakban találhatók: \Documents and Settings\<ProfileName>\Local Settings\Application Data\Altium\<PlatformVersion> <GUID> A példában ezek a következk (pl. Des Igner felhasználónál): \Documents and Settings\Des Igner\Local Settings\Application Data\Altium\AD 10 {7DF7280E-CD03-40A9-A6A4-DDD057140F70} \Documents and Settings\Des Igner\Local Settings\Application Data\Altium\AD 10 {566C1AFA-49CA-4B17-B7CB-70A2042D8DAC} Importing Preferences from a Previous Build Revision or Major Release F cikk: Managing Altium Designer Preferences Egy új Altium Designer verzió telepítése után lehetségünk van a fbeállítások importálására is. Nem csak a fbeállításokat lehet importálni, de a felhasználói beállításokat is - annak érdekében, hogy az új verzió pontosan úgy nézzen ki, mint az elz (panelelrendezés és utolsónak megnyitott dokumentumokra vonatkozóan is. Akár úgy döntünk, akár nem, hogy els indításnál importáljuk a fbeállításokat, erre bármikor késbb is lehetségünk van a szoftver elindítása után. A fbeállítások importálásához kattintsunk a Preferences ablak ( DXP»Preferences) alsó részén lév gombra. A megjelen menüben ekkor láthatók a számítógépen telepített változatok/verziók, melybl importálhatunk. Fbeállításokat az alábbi verziókból importálhatunk: Bármely telepített Altium Designer Platform-ból (AD10 és felette). Summer 09. Winter 09. Summer 08. Altium Designer 6.

12 Fbeállításokat a jelenlegi és korábbi verziókból is importálhatók A szoftver eltávolítása Az Altium Designer eltávolítását az Altium Uninstaller programmal végezhetjük ( AltiumUninstaller.exe, kevesebb, mint 3MB). Ezt az AltiumLive-ról tölthetjük le, általában az AltiumInstaller.exe-vel azonos könyvtárba szokás menteni.

13 Gyors eltávolítás az Altium Uninstaller-rel. A telepített Altium Designer programokat az Altium Designer Installations fülön találjuk, továbbá azok telepítési helyét (ahol a DXP.exe található). Részletek megjelenítéséhez kattintsunk az egyes bejegyzésekre (termék neve, verzió, megjelenés dátuma). Három gomb kontrollálja az eltávolítás mértékét: Uninstall törli a telepítési könyvtárakat (Program Files és Megosztott dokumentumok), de megtartja a beállításra vonatkozó könyvtárakat. Ez lehetvé teszi a fbeállítások késbbi felhasználását, például importálni azokat a következ telepítés után. Remove Preferences csak a fbeállításokra vonatkozó könyvtárakat törli, beleértve a Rendszer alkalmazás-adatokat, Felhasználó adatfájljait és a Felhasználó helyi adatfájljait Remove Completely a teljes telepítés eltávolítása (telepítési és fbeállítások könyvtár). A Global Info fülön az összes telepített illesztprogramról kaphatunk információkat, melyek ugyanúgy eltávolíthatók szükség szerint. Az összes letöltött adat (melyet az Altium Download Manager-rel töltöttünk le) törléséhez kattintsunk a Clean gombra. A megjelen Items to Clean ablakban megadhatjuk, mely letöltött adatokat törölje a program. Repository Builds Cache az alapértelmezett hely, mely: \ProgramData\Altium\AltiumRepository (Windows 7) vagy \Documents and Settings\All Users\Application Data\Altium\AltiumRepository (Windows XP). Download Manager Data a \ProgramData\Altium\AltiumDownloadManager (Windows 7) vagy \Documents and Settings\All Users\Application Data\Altium\AltiumDownloadManager ( Windows XP) helyen található.

14 Plugin Content Cache a \ProgramData\Altium\PluginContentCache (Windows 7) vagy \Documents and Settings\All Users\Application Data\Altium\PluginContentCache (Wind ows XP) helyen található. Az adatok által a merevlemezen lefoglalt hely is látható. A program eltávolítása mellett a letöltött adatok is törölhetk. Az Altium Designer teljes eltávolításához elször töröljünk minden letöltött adatot, majd az Installa tion oldalon válasszuk a Remove Completely parancsot.
