1 Tartalom jegyzék Óvintékedések... 1 A doboz tartalma... 1

2 A készülék tulajdonságai... 2 Be/Ki kapcsolás... 3 Asztal... 4 Gombok... 4 Főmenü... 5 Rendszerbeállítások... 5 *Dátum és Idő... 6 *Kijelző fényereje... 7 *Készenléti állapot... 7 *Wi-Fi... 8 *HDMI... 9 Instalálás, uninstalálás és alkalmazások futtatása... 9 Internet VideóStreaming Zene lejátszó Videólejátszó Fényképek keresése Háttérkép Recorder Kamera Google Play Store Kliens Külső eszköz *USB csatlakozás *OTG használat *Billentyűzet és egér Problémamegoldás... 26

3 Óvintézkedések: *A készülék egy pontosan összeállított termék. Ne szedje szét! *Ne ejtse el és ne tegye ki külső hatásoknak. *Ne használja a készüléket a következő esetekben: túl hideg vagy túl meleg helyen, nedves, poros helyen, mágneses mezőben és ne tegye ki hosszú ideig közvetlen napfénynek. *Ha nedves törlővel tisztítja a készülék külső részeit, mindig csavarja ki alaposan a törlőkendőt. Ne használjon vegyi anyagokat a tisztításhoz. Ne kerüljön víz a készülékre és ne tegye közvetlenül víz mellé. *Ha hosszú ideig magas hangerőn használja a fülhallgatót, az halláskárosodást okozhat. *A közlekedési balesetek elkerülése végett, ne használja a fülhallgatót motorozásnál vagy biciklizésnél és az utcán valóátkelésnél sem. *Csak engedélyezett elemeket, töltőket és egyéb kiegészítőket használjon. Bármilyen más típusú termék használata károsíthatja a készüléket és ezzel megsérti a jótállási feltételeket. *Kérjük a használt elemeket és alkatrészeket, a helyi környezetvédelmi előírásoknak megfelelően kezelje. *Ha bármilyen kérdése van az eszközzel kapcsolatban, lépjen kapcsolatba a helyi forgalmazókkal, vagy a szervizünkkel *A készülék rongálódásából fakadó memória vesztésért a cégünk nem vállal felelősséget. Kövesse a használati utasítást és időben készítsen biztonsági másolatot. A doboz tartalma: Vázlatok Készülék 5V 2A DC Töltő USB kábel OTG kábel Leírás 1

4 Készülék jellemzői: Paraméterek: Processzor RAM Tárhelye Wi-Fi USB Videókimenet Audio ALLWINNER TECH A10 Hugh-performance ARM 11 Processzor, Basic frequency 1.2GHz 560MHzDSP Support hardware OpenGL 2.0 3D image accelerator 512MB-1GB DDR3 high-speed cache Beépített 4GB/8GB/16GB/32GB memória 32GB-g támogatott TF kártya IEEE802.11b/g Wi-Fi USB2.0 OTG high-speed interface HDMI1.3 Full HD Video Output Interface 3.5mm fülhallgatóminijack HQ mikrofon Beépített mikrofon Maximum kimeneti feszültség fejhallgatónál: 40mW Frequency Response Range: 20Hz 20KHz SNR: Over 90db Méret 7 inch(capacitive Multi-touch Screen) Képernyő Felbontás WVGA 800*480 Képernyő színek 16 million colors Operation Resistance / Capacitive Single point / Multi-touch screen Rendszer ANDRIOD Egyéb Méret Szín Súly Akkumulátor (192 height x 122 width x 7.8 depth) Metal Silver 275g Beépített 2500mAh Kiegészítők Adapter(USB interface) HDMI kábel(opcionális) USB kábel OTG kábel Használati utasítás Ki/Be kapcsolás: 2

5 *Bekapcsolás: Nyomja meg a bekapcsológombot, ezután a rendszer elkezd betölteni a következő képpen: Rendszer betöltése a indító képernyővel. A rendszer elindult, belépés az Android rendszerbe. Ezután a rendszer belép az alap főmenübe. * Kikapcsolás: Nyomja meg és tartsa lenyomva a bekapcsoló gombot, a felugró Készülék beállítások menüből válassza az OK vagy Mégse parancsokat: 3

6 Válassza az OK-t és a készülék kikapcsol. *Alvó mód: Normál működés közben nyomja meg a be/ki kapcsoló gombot, hogy az Alvó mód -ba léphessen, ezután a képernyő kikapcsol. Ha újra megnyomja a gombot, visszatér a normál működéshez. Ezt a funkciót használhatja akkor is, ha a éppen nem használja a készüléket. A funkcióval energiatakarékos. Asztal: Az indítás után az Android es asztalát látja. Az asztal a következő elemeket tartalmazza: Vissza, Kezdőlap, Mulitaszk, Menü, Állapotsor, Gyorskereső, Főmenü címke, Hang kereső stb.. 4

7 Az állapotsoron az aktuális rendszer információkat mutatja, mint a hálózati állapot, akkumulátor töltöttségi szintje, idő stb. A gyorskereső állapotsorába kulcsszavakat írhat be a webes kereséshez. A főmenü címkéje a képernyő jobb oldalán, középen található. A böngésző ikonja a képernyő alján található.. Gombok: Az Android operációs rendszer használatához szükséges gombok: Hangerő gomb: a Hangerő + és Hangerő gombok a tálcán találhatóak és a hangerő szabályzására szolgálnak. Ki/Bekapcsológomb: Nyomja meg és tartsa lenyomva a gombot a készülék ki illetve be kapcsolásához. Menü: Az éppen használatban lévő ablak menüpontjait mutatja. Kezdőlap: Vissza vagy a kezdőlap kiválasztása Vissza: Vissza az előző lapra Főmenü: A következők szerint nyomja meg a főmenü gombot a kezdőlapon: A főmenüben a következő funkciókat érheti el: rendszerbeállítások, alkalmazások futtatása, új alkalmazások telepítése, zene és videó lejátszó, böngésző, játékok stb. Rendszer beállítások: Nyomja meg a Beállítások ikont a kezdőlapon, hogy a rendszer beállításokba lépjen: 5

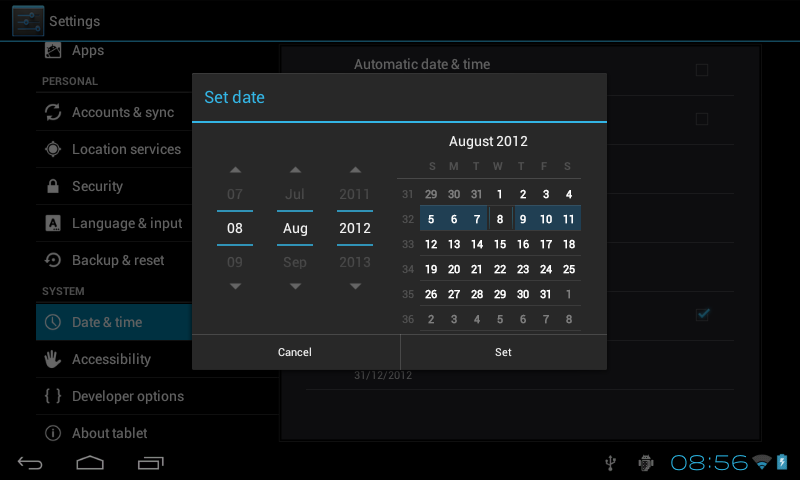

8 Válassza ki a kívánt elemet a beállításokhoz, például: *Vezeték nélküli hálózatok és hálózatok: *Hang és megjelenés *Dátum és idő *Tulajdonságok stb. *Dátum és Idő: Válassza ki a Dátum és Idő -t, hogy a beállításokat elérje: Automatikus beállításnál a beállíthatja a dátumot, időzónát, időt, idő és dátum formátumot stb. Például a következők szerint állíthatja be a dátumot: 6

9 A napok és hónapok közti előrelépéshez nyomja meg a gombot, a visszalépéshez nyomja meg a gombot. Közvetlenül is beírhatja a dátumot, ha a beviteli módba lép. Írja be a kívánt számjegyeket majd válassza a Befejezés -t: Válassza a Megerősít parancsot. Ha bevitt adatok érvényesek, a rendszer az új beállítások szerint fog működni. *Kijelző fényereje: Válassza a Kijelző gombot, hogy a Kijelző oldalra léphessen. Válassza ki a Fényerő gombot, aztán a felugróablakot láthatja: 7

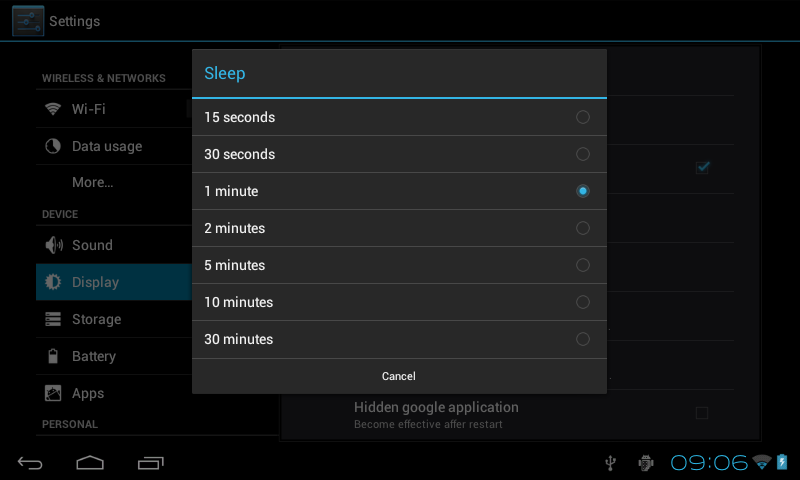

10 *Készenléti állapot: Készenléti állapot: az automatikus képernyő zárolás előtti késleltető állapot. Válassza a Kijelző gombot a beállítások oldalon, majd válassza az Alvó mód -ot. A felugró ablakon a következőt látja: Megjegyzés: Videólejátszás közben az automatikus képernyő zárolás nem működik. *Wi-Fi, vezeték nélküli hálózat Válassza a Beállítások ikont a főmenüben, hogy a rendszer beállításokba lépjen. Kattintson a Vezeték nélküli hálózatok menüpontra, hogy a beállításaiba léphessen. Kattintson a WIFI -re, a vezeték nélküli funkció gyors aktiválásához. A WIFI beállítások -ra kattintva a következő felületre jut: 8

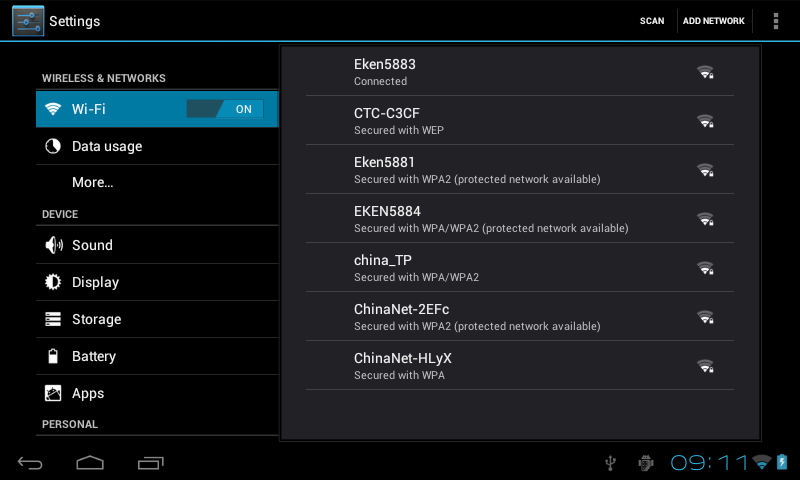

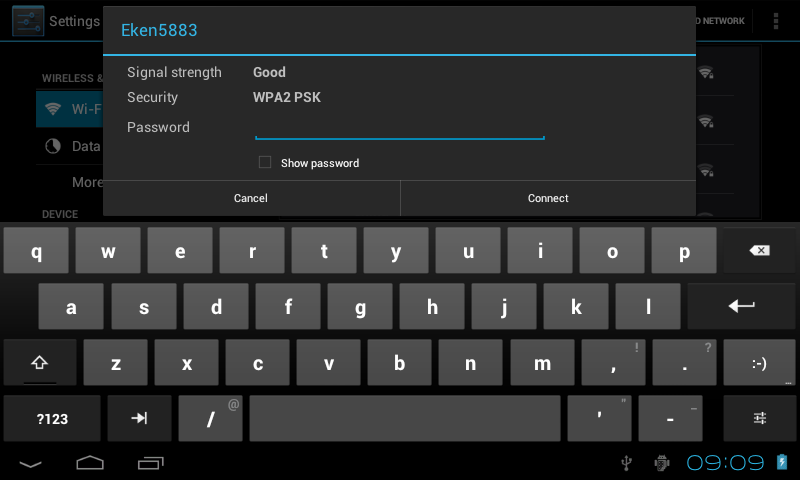

11 A WIFI beállítások -ban kapcsolhatja be illetve ki a funkciót. A Wi-Fi -re kattintva láthatjuk a készülék által észlelt vezeték nélküli hálózatok listáját. Kattintson a vezeték nélküli hálózat nevére, ezután felugró ablakban láthatja a beállításait. Ahhoz, hogy csatlakozzon a WiFi-hez kövesse a következő utasításokat. Néhány titkosított hálozatnál szükség lehet érvényes jelszóra: Csatlakozzon a hálózathoz a fenti módszerrel és a következő felugró ablakot látja majd: 9

12 *HDMI A készülék támogatja a HDMI bemenetet. *Használja a HDMI kábelt, hogy a készüléket a HDMI bemeneti portálhoz csatlakoztatja. A rendszer 5 másodperc alatt HDMI kimenetre vált. A HDMI automatikusan kiírja a audio és kép fájlokat. A HDMI kimenet használata után a tartalom megjelenik az LCD-n és egyidőben a külső berendezéseken is. Installálás, Uninstallálás és Alkalmazások futtatása *Többfajta módja van az Android alkalmazások installálásának, például a Mobil Asszisztens és a File manager. Bemutatjuk, hogyan kell a File Manager segítségével telepíteni az alkalmazásokat. 1: Másolja az összes.apk telepítő fájlt a TF kártyára vagy a NAND memóriára. Válassza a File Manager ikont a főoldalon. 2: Ha először telepít alkalmazást, a rendszer automatikusan a NAND memóriát fogja használni keresési könyvtárként. 10

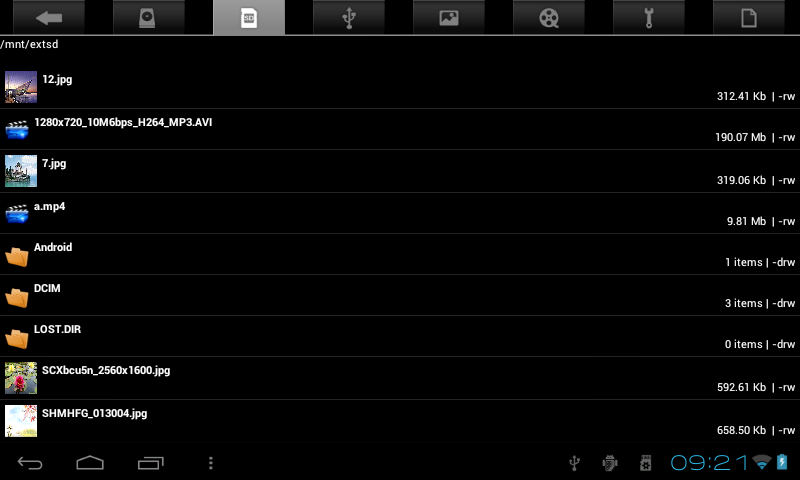

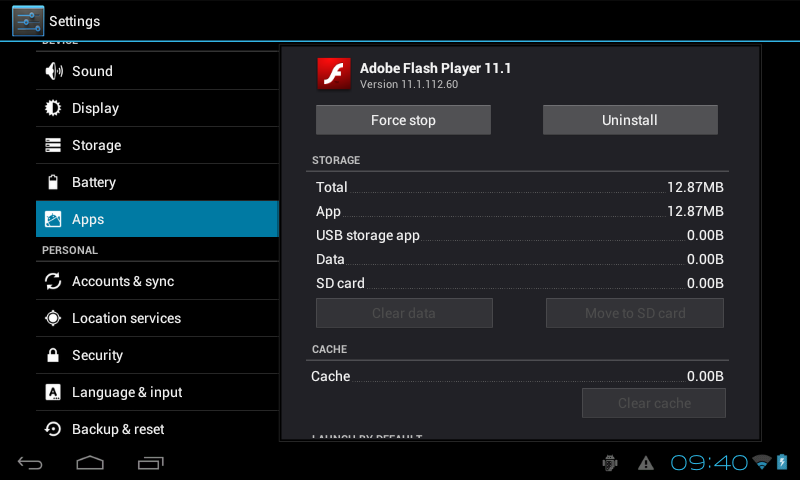

13 3: Ha az APK program a memória kártyán van, válassza az SD kártyát. 4: Kattintson az APK telepítő programra a TF kártyán a program installálásához. Az alkalmazások online is telepíthetőek a Google Play Store segítségével, letöltheti a telepítő programot a számítógépére is vagy online is telepíthet a beépített böngésző segítségével. *Alkalmazások eltávolítása: Használhat szoftver kezelő eszközt vagy az Android saját alkalmazását. Válassza a Beállítások / Alkalmazások menüpontot és válassza ki az alkalmazást, amit el akar távolítani. Ugyan itt találja meg az alkalmazások információit. 11

14 Internet: Böngés zés: Ha csatlakozott az internetre, nyissa meg a böngészőt és írja be a honlap címét a böngészéshez. Az asztal kereső sávjába is beírhatja a honlap címét és onnan is meg tudja nyitni a honlapot. 12

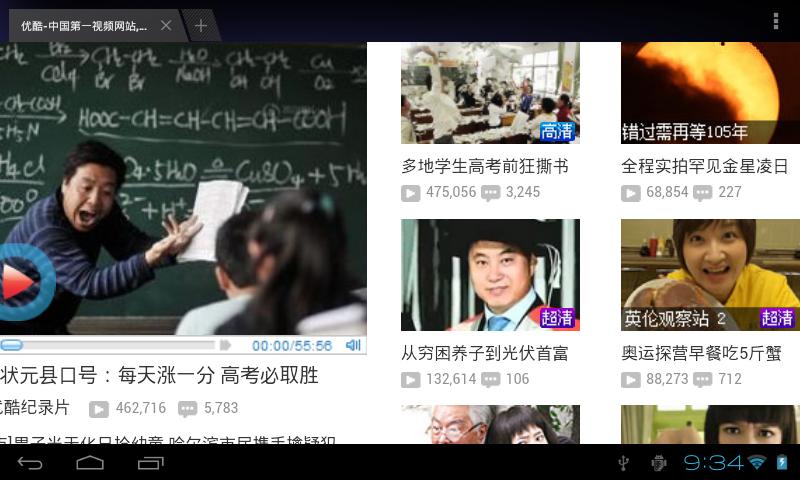

15 Használhatja a widget-et a honlapon a zoomoláshoz: Videóstreaming: Letölthet online videóstreaming lejátszót, online TV lejátszót vagy online zene lejátszót a Google Play Store-ról vagy más módon. Aztán telepítse az alkalmazásokat a fent leírt módon. A programok telepítése után online nézhet videókat, TV-t vagy hallgathat rádiót. Letölthet alkalmazásokat más szolgáltatótól is, beleértve a böngészőket, videó lejátszókat klienseket és instant messengert is. Zene lejátszó: Kattintson a Zene ikonra a fő menüben, hogy belépjen a zene lejátszóba. A rendszer listázza az összes audiófájlt a meghajtóról, ahogyan a kép is mutatja: Feltölthet zene fájlokat USB szinkronizálással, az SD kártya segítségével vagy letöltheti azokat online. Válassza ki az Előadók Albumok Számok címkéket, hogy átnézze a felületet. Válassza ki a dalokat a lejátszásra. 13

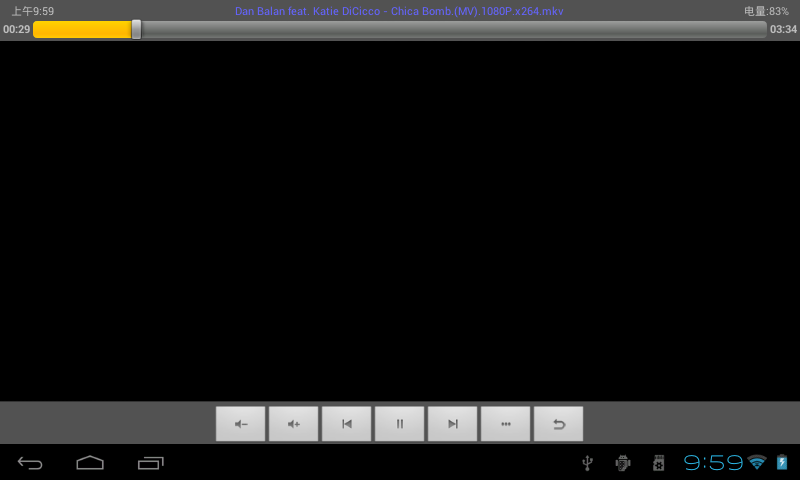

16 Videólejátszó: Kattintson a Super-HD Lejátszó ikonra a főmenüben, így a lejátszó főmenüjébe léphet, ahol az összes videóés kép fájl listája található: Válassza a ki a videófájlt a lejátszáshoz. A Lejátszás, Stop, Előző, Következő Folyamatsor gombokkal irányíthatja a videólejátszást. 14

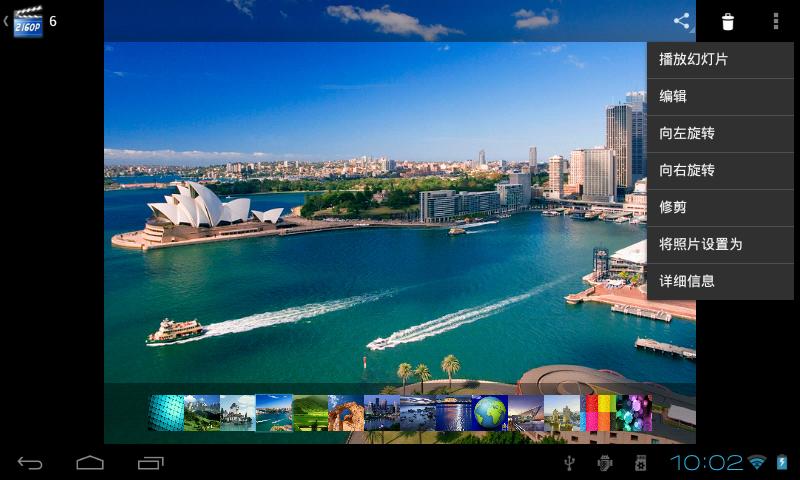

17 Fényképek keresése: Kattintson a Super-HD Lejátszó ikonra a főmenüben, így a lejátszó főmenüjébe léphet, ahol az összes videóés kép fájl listája található: Válassza ki a képet. A következő parancsokból választhat: Diavetítés, Szerkesztés, Bal kézes, Jobb kezes, Kivágás, Kép beállítása mint..., Tulajdonságok stb. 15

18 Háttérkép: A rendszer támogatja a statikus és a dinamikus háttérképet is. Az asztalon nyomja meg a Menügombot és a felugróablakban a menübeállításait látja. Válassza a Háttérkép ikont, aztán a felugró ablakból válassza ki, hogy honnan szeretne háttérképet beállítani: A következő beállításokból választhat: Háttérkép : Testreszabott képeket állíthat be, mint háttérkép. Dinamikus háttérkép : A rendszer 3D háttérképei közül választhat. 16

19 Recorder: Super Clear Lejátszó : A rendszer statikus képei közül választhat. Kattintson Hi-Q MP3 Felvevő ikonra a főmenüben, hogy megnyissa azt: A Tovább gomb megnyomásával beléphet a felvevőbe. Nyomja meg a gombot a felvétel elkezdéséhez. Válassza a gombot a felvétel befejezéséhez.. Aztán válassza a gombot az imént rögzített hang lejátszásához. Kamera: Kattintson a Kamera ikonra, hogy megnyissa azt. 17

20 Nyomja meg a gombot a kamerán, hogy képeket rögzítsen: Google Play Store: Kattintson a "Google Play Store" ikonra a főmenüben, hogy beléphessen: Kattintson a Belépés -re és a következő ablak ugrik fel: 18

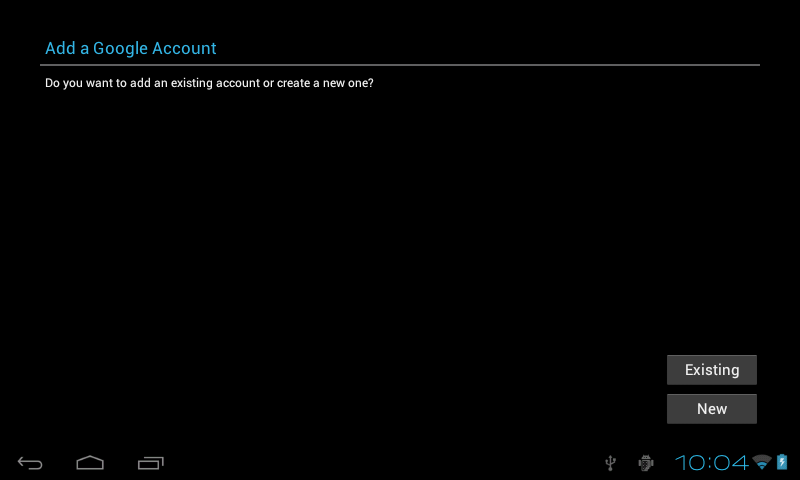

21 Ha még nem rendelkezik Gmail fiókkal, készítsen egyet. Kattintson az Új gombra, majd a következő ablak ugrik fel: A következők szerint állítsa be a Google Fiók -ját: 19

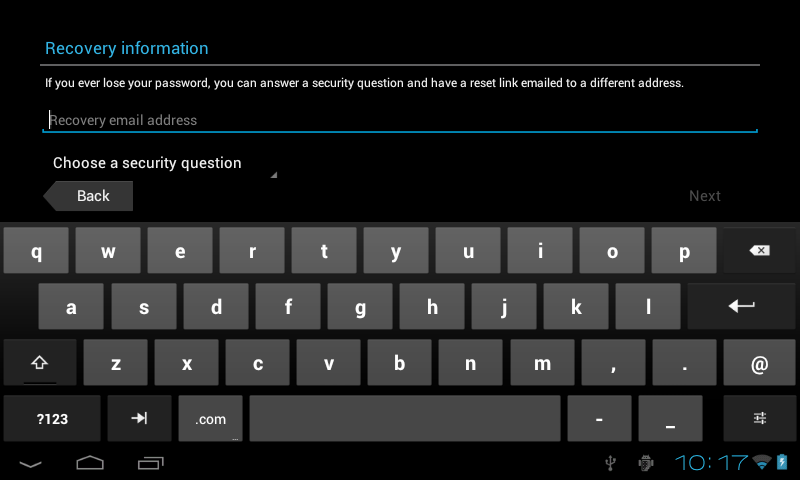

22 Nyomja meg a Következő gombot: Állítsa be a felhasználónevét és jelszavát, majd nyomja meg a Következő gombot: 20

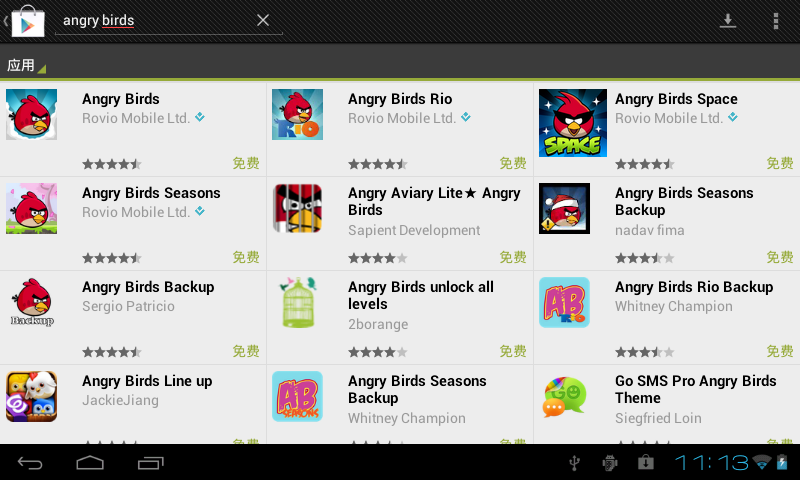

23 A beállítás befejeztével a következő ablak ugrik fel: omja meg a Következő gombot: Ny Nyoma meg az "Elfogadom -----Folytatás"---- "Elfogadva"gombokat A Keresés ikon megnyomásával a telepíteni kívánt alkalmazásra kereshet. 21

24 Kattintson a kívánt alkalmazásra a letöltéshez és telepítéshez. kliens: kattintson az ikonra a főmenüben, hogy az kliensbe léphessen. A postafiók információinak beállítását az első belépéskor kell elvégezni. 22

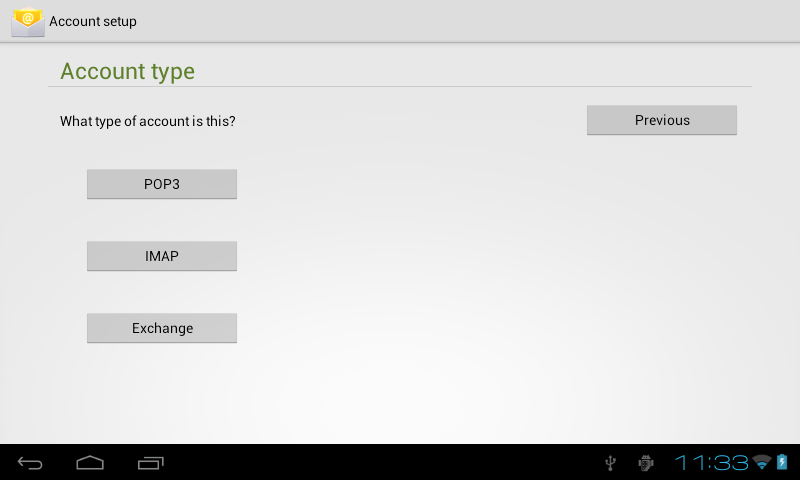

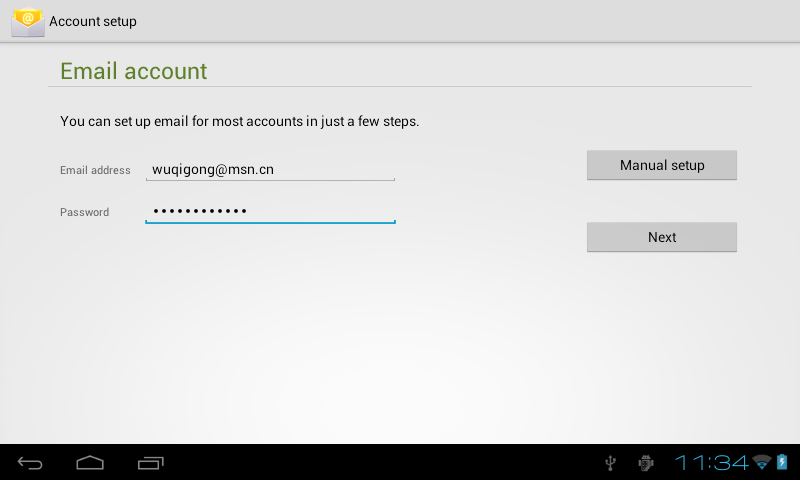

25 Internet kapcsolatra szükség van a postafiók használatához. Bizonyosodjon meg arról, hogy a készülék csatlakozik az internetre. A wangqhwj@126.com címet használjuk példaként. Írja be az élő címét: wangqhwj@126.com az cím mezőbe. Írja be a hozzátartozó jelszót: ******** a jelszó mezőbe. Kattintson a Következő gombra és a Fiók Típus Kiválasztása ablak ugrik fel: Mi a POP3 fiók típust használjuk. A felugró ablakban a következő szerver beállításokat láthatjuk: 23

26 Többféle beállítást is használhat, ami a különböző szolgáltatóktól függ, például: POP3 Server: Alapértelmezett 126.com. Javítsa át pop.126.com. Portál száma: 110 Ezután kattintson a Következő gombra, hogy a Fogadó szerver beállítások ellenőrzése ablakba jusson. Ha a beállítások sikeresek, a Küldő szerver beállítások -hoz lép. Javítsa át az SMIP server 126.com -ról stmp.126.com -ra. Javítsa át a portal számát 587 -ről 25 -re. Kattintson a Következő gombra, hogy a Küldő szerver beállításokba léphessen: 24

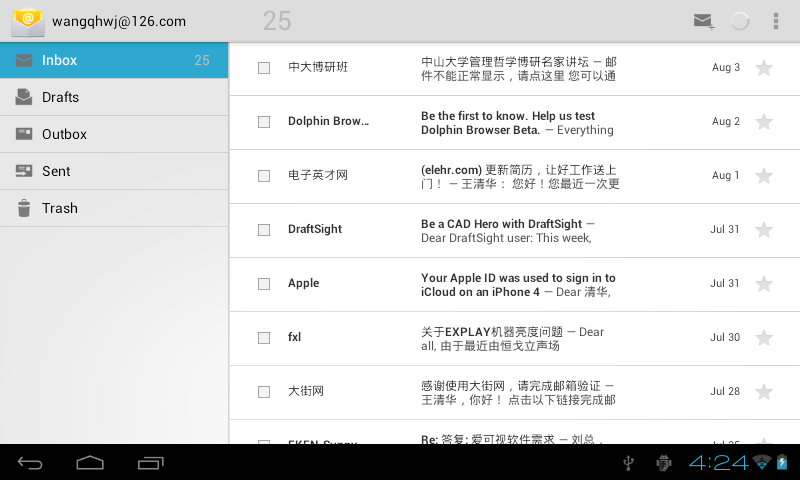

27 Kattintson a Következő gombra, hogy a fiók beállításokba léphessen: Írja be a nevet melyet a kimenő levélben akar látni a Neved mezőbe. Nyomja meg a Kész gombot, hogy beléphessen az be. Automatikusan szinkronizálja az t és a következő ablakot látja majd: 25

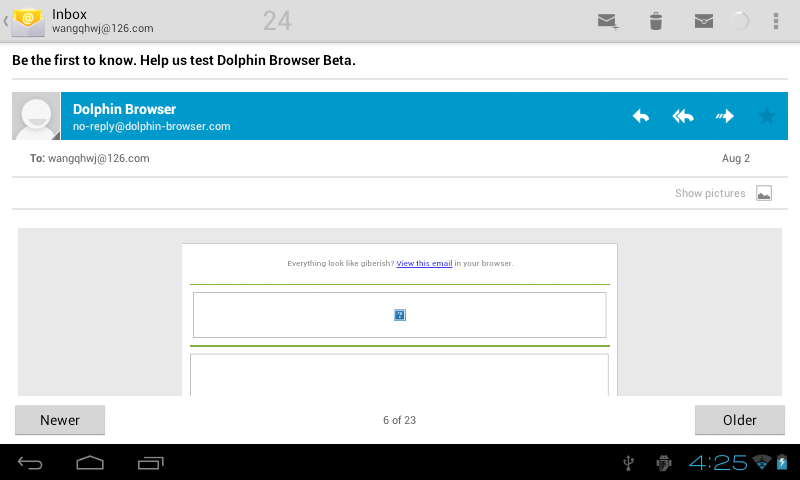

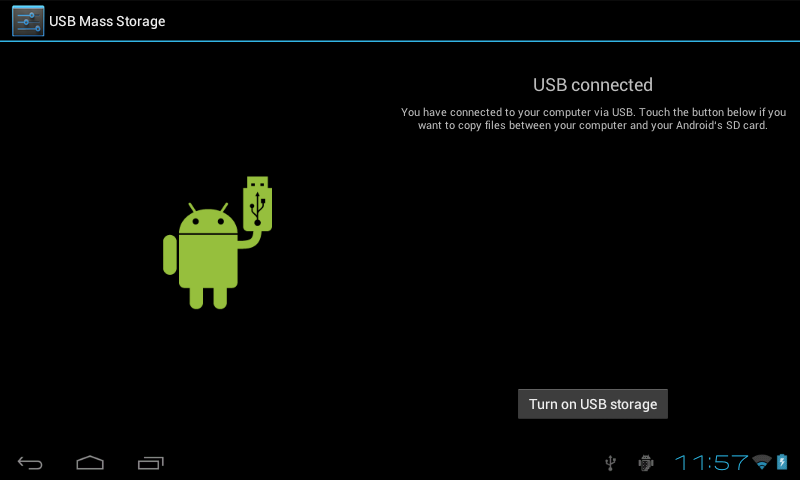

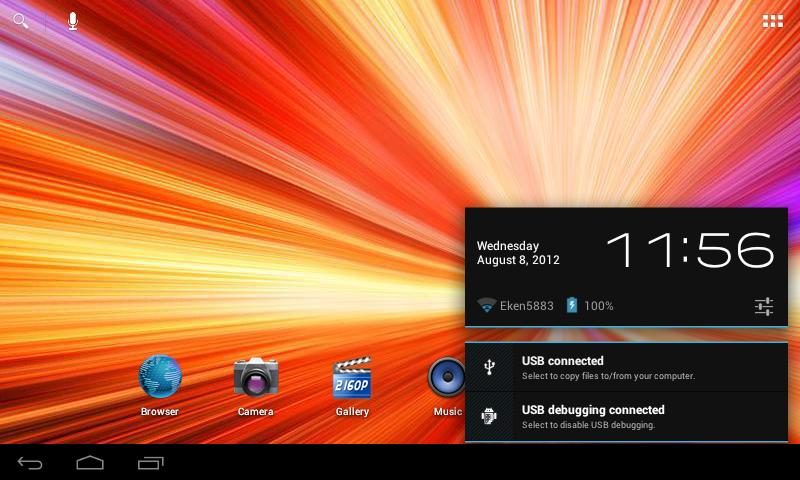

28 Az megnyitása utána következő parancsokból választhat: Válasz, Törlés, Válasz mindenkinek stb. Külső eszköz: *USB csatlakozás: USB kábellel összekötheti a készüléket és a számítógépet. Az alapbeállítás a Szinkron mód. Kattintson az USB ikonra az állapotsoron: USB Csatlakoztatva : a külső memóriára utal (SD kártya) A telepítés után a számítógépen láthatja a csatlakoztatott külső lemezt. 26

29 *OTG használat A készülék támogatja a mobil eszközt FAT32 formátumban, például: USB, hordozható merev lemez. PNP kapcsolódási mód: Használja az OTG kábelt, hogy a készüléket USBOTG portálhoz vagy külső berendezésekhez csatlakoztassa. *Billentyűzet és egér: A PNP USB egeret és billentyűzetet támogat a készülék. Problémamegoldás:1: Mi az Android? Válasz: Az Android egy Linux alapúnyitott forrásúoperációs rendszer, melyet a Google mutatott be november 5-én. 2: Mi az APK? Válasz: Az APK az Android csomag (Android Package) rövidítése, például Android telepítő csomag. 3:Hogyan juthat APK fájlokhoz? Válasz: Letöltheti őket a számítógépre, vagy az Android Market-ről. 4:Mi a készüléken használt operációs rendszer verziója? Válasz: Android 2.3 beépített 3D Adopt Android 2.3 with built-in 3D gyorsítóval, képes az összes Android alkalmazás futtatására. 27

30 5: Tölthetem a készüléket USB kábellel? Válasz: Igen, DC 5V adapter használatával. A felhasznált képek csak tájékoztató jellegűek. A készülék funkcióit és kinézetét a jó felhasználhatóság miatt hoztuk létre. Nem kap semmilyen előzetes értesítést bármilyen változásról, ami a készülék tulajdonságaiban vagy kinézetében történik. Elnézést kérünk bármilyen okozott problémáért. Vásárlás utáni szolgáltatások A gyártó a garanciális idő alatt, bármilyen meghibásodást díjmentesen kijavít a Garanciális Feltételek szerint. Felhívjuk szíves figyelmét, hogy a termék javítására kizárólag a gyártó magyarországi partnere rendelkezik jogosultsággal. A készülékre a garanciális időszak 12 hónap. A 12 hónapos garanciális idő a vásárlás napján kezdődik, a vásárlás dátumát pedig az eredeti vásárlási számlával kell igazolni. A különböző külső tartozékokra a garancia 3 hónap, és csak akkor tartoznak a jótállási körbe, amennyiben azt is a készülék forgalmazójától vásárolták meg. Amennyiben a garanciális készüléknél a javítás után ugyanaz a hiba ismétlődik meg, a készülék cseréje kérhető. Gyártó és forgalmazó cég minden esetben arra törekszenek, hogy a garanciális alkatrészek cseréjét, javítását szakszerűen, a legrövidebb idő alatt megoldják. A terméket a lehető legrövidebb idő alatt bevizsgáljuk, és ha a szerviz szakvéleménye rossz minősítést jelöl meg, és van a szükséges alkatrészből raktáron, akkor azt azonnal kicseréljük, ha nincs raktáron, akkor gondoskodunk az alkatrész azonnali beszerzéséről. A hibásnak ítélt terméket eredeti garanciapapírral, vásárlás dátumát igazoló számlával együtt tudjuk csak bevizsgálásra átvenni. A garanciális ügyintézéseknél minden esetben betartjuk a Fogyasztóvédelmi Törvény vonatkozórendelkezéseit. 28

31 Korlátozások és kizárások a Jótállás köréből: -nem rendeltetésszerű használat, vagy a fenti használati útmutatóban leírtaktól eltérő használat, illetve más, a terméket érintő helytelen használat, rongálás vagy hanyagság során bekövetkező károsodás; -nem a forgalmazó által értékesített kiegészítők használatából eredő károsodás; -a készülék megváltoztatásából, átalakításából, saját szereléséből eredő károsodás; -szállítás, használat közben nem megfelelő csomagolásból eredő károsodás; -nem megfelelő környezeti viszonyok mellett történő használatból eredő károsodás; -bármely, a készülékben tárolt adatot vagy eltávolítható adatrögzítőt ért károsodás. Az adatmentés az Ön felelőssége! A készülék vásárlójának a felelőssége: -a jogosult, a hiba felfedezése után haladéktalanul köteles kifogásait a forgalmazóval közölni. A közlés késedelméből eredő kárért, a jogosult a felelős. - a hibás készülék szervizbe történő beszállítását a jogosultnak kell intézni, a beszállítási költségeket a jogosult viseli. 29
