1 FORGALOMIRÁNYÍTÓK 1. WAN-ok és forgalomirányítók 1

2 1. WAN - ok 2. Forgalomirányítók 2

Bevezetés: WAN - ok A LAN-ok azonos épületben vagy egymáshoz közel lévő épületekben található munkaállomásokat, perifériákat, terminálokat és egyéb készülékeket kapcsolnak össze.

3 Bevezetés: WAN - ok A LAN-ok azonos épületben vagy egymáshoz közel lévő épületekben található munkaállomásokat, perifériákat, terminálokat és egyéb készülékeket kapcsolnak össze. készülékeket kapcsolnak egymáshoz. A WAN-ok földrajzilag nagy méretű területeket fednek le. kiterjedt földrajzi területet felölelő adatkapcsolatokat kapcsolnak egymáshoz. különböző típusú soros összeköttetéseket használnak OSI hivatkozási modell fizikai és adatkapcsolati rétegében működnek. Távközlési társaságok szolgáltatásaira épülnek. 3

4 WAN LAN CCNA 2. Bevezetés: WAN - ok 4

A WAN ok eszközei Wan készülékek: Forgalomirányítók - interfész portokat biztosítanak Modemek: beszédátviteli szolgáltatásokhoz T1/E1 szolgáltatásokhoz CSU/DSU (csatorna szolgáltató)

5 A WAN ok eszközei Wan készülékek: Forgalomirányítók - interfész portokat biztosítanak Modemek: beszédátviteli szolgáltatásokhoz T1/E1 szolgáltatásokhoz CSU/DSU (csatorna szolgáltató) ISDN-szolgáltatásokhoz TA/NT1 (terminál adapter) Kommunikációs kiszolgálók - bejövő és a kimenő forgalom kezelése Forgalomirányítók (router) Modemek Kommunikációs kiszolgálók (Access server) 5

6 A WAN ok eszközei WAN szolgáltatások Adatkapcsolati beágyazások: 6

7 A WAN szabványokat felügyelő szervezetek ITU-T, Nemzetközi Telekommunikációs Szövetség Telekommunikációs Szabványosítási Csoportja Korábbi neve: CCITT. ISO, Nemzetközi Szabványügyi Hivatal IETF, Internet mérnöki munkacsoport EIA, Elektronikai Iparágak Szövetsége 7

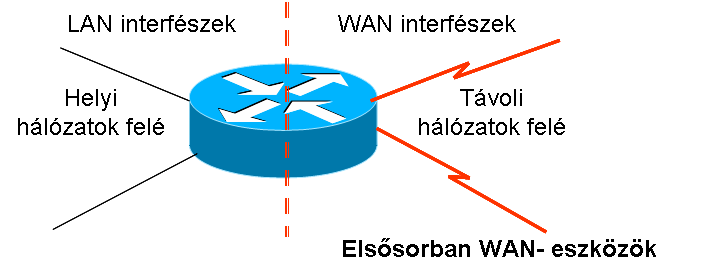

Forgalomirányító LAN ok és WAN - ok A Routerek alkalmazása, feladatai LAN-ok szegmentálására és WAN-eszközként A WAN-technológiákat sokszor használják forgalomirányítók összekapcsolására A

8 Forgalomirányító LAN ok és WAN - ok A Routerek alkalmazása, feladatai LAN-ok szegmentálására és WAN-eszközként A WAN-technológiákat sokszor használják forgalomirányítók összekapcsolására A forgalomirányítók a nagyméretű intranetek és az internet gerinchálózati készülékei. Az OSI 3. rétegbeli eszközök, hálózati címet használnak. A forgalomirányítók két fő feladatot látnak el: - legjobb útvonal kiválasztása, - Kapcsolás a megfelelő interfészre. =>Irányítótáblák - Statikus - dinamikus 8

9 Forgalomirányító LAN ok és WAN - ok Helyesen megtervezett összekapcsolt hálózat jellemzői Konzisztens végponttól végpontig terjedő címzés A hálózati topológiát tükröző címek A legjobb útvonal kiválasztása Dinamikus vagy statikus forgalomirányítás Kapcsolás Routerek szerepe a WAN-okban Azok a szabványok és protokollok, amelyeket a WAN-ok első és a második rétegében használunk, eltérnek a LAN-ok azonos rétegeiben alkalmazottaktól. 9

10 Routerek szerepe a WAN-okban DCE/DTE kapcsolatok DCE DTE DTE DCE DTE DCE 10

11 Routerek szerepe a WAN-okban 11

12 Routerek szerepe a WAN-okban 12

13 1. WAN - ok 2. Forgalomirányítók 13

14 A Routerek belső felépítése 14

Bevezetés: forgalomirányítók a WAN - okban Forgalomirányítók Különleges számítógép Különleges feladatok ellátására Speciális szoftver - IOS (Internetworking Operating System) - Konfigurációs fájlok A

15 Bevezetés: forgalomirányítók a WAN - okban Forgalomirányítók Különleges számítógép Különleges feladatok ellátására Speciális szoftver - IOS (Internetworking Operating System) - Konfigurációs fájlok A forgalomirányítók legfontosabb belső összetevői A véletlen hozzáférésű memória (RAM) A nemfelejtő véletlen hozzáférésű memória (NVRAM) A flash memória A csak olvasható memória (ROM) Különféle interfészek 15

A Routerek belső felépítése CPU Az operációs rendszer utasításait hajtja végre. - Rendszerindító, - Forgalomirányító - Hálózati interfészeket vezérlő funkciókat egyaránt találunk.

16 A Routerek belső felépítése CPU Az operációs rendszer utasításait hajtja végre. - Rendszerindító, - Forgalomirányító - Hálózati interfészeket vezérlő funkciókat egyaránt találunk. Szerepét egy mikroprocesszor tölti be. Tápegység Biztosítja a belső alkotóelemek működéséhez szükséges energiát. Nagyobb routereknél lehet több vagy moduláris tápegység is. Kisebb routernél akár külső tápegységre is láthatunk példát. 16

17 Bevezetés: forgalomirányítók a WAN - okban A RAM legfontosabb belső összetevői Tárolja: Irányítótáblát Az ARP-gyorsítótárat A gyorskapcsolási gyorsítótárat tárolása A csomagok pufferelése (megosztott RAM) Csomagtároló sorok fenntartása Ideiglenes tárolóhely a forgalomirányító konfigurációs fájlja számára, amíg a forgalomirányító be van kapcsolva (running-config) A forgalomirányító kikapcsolásakor vagy újraindításakor tartalma elvész A RAM logikailag általában két részre oszlik - a processzor fő memóriája - a megosztott be- és kiviteli memória 17

FLASH Tárolja az operációs rendszer teljes (IOS) kódját Lehetővé teszi a szoftverek chipek kivétele vagy cseréje nélkül történő frissítését Tartalma a forgalomirányító kikapcsolásakor vagy

18 FLASH Tárolja az operációs rendszer teljes (IOS) kódját Lehetővé teszi a szoftverek chipek kivétele vagy cseréje nélkül történő frissítését Tartalma a forgalomirányító kikapcsolásakor vagy újraindításakor is megmarad Az IOS több változatát is képes tárolni Elektronikusan törölhető és programozható, csak olvasható típusú memória (EEPROM) Normál esetben a flash memóriából tölti be az alapértelmezett IOS-t A legtöbb forgalomirányító rendszerindításkor egy futtatható IOS-másolatot készít a RAM-ba. Más forgalomirányítóknál az IOS közvetlenül a flash memóriából fut A flash memória a megfelelő SIMM modulok vagy PCMCIA kártyák cseréjével vagy hozzáadásával bővíthető 18

NVRAM Non Volatile nem felejtő memória Egyes készülékekben az NVRAM egy különálló memóriachipben (EEPROM) található Más modelleken ugyanabban a flash chipben található, mint amelyből a rendszerindító

19 NVRAM Non Volatile nem felejtő memória Egyes készülékekben az NVRAM egy különálló memóriachipben (EEPROM) található Más modelleken ugyanabban a flash chipben található, mint amelyből a rendszerindító kód betöltése is történik Tartalmát a készülék kikapcsolásakor mindkét megvalósítás megőrzi A rendszerindítási beállításokat tárolja. Tárolja az indító konfigurációs fájlt (startup-config) A forgalomirányító kikapcsolásakor vagy újraindításakor tartalma megmarad 19

ROM jellegzetességei és funkciói Csak olvasható memória (ROM) Tárolja a bekapcsolási önellenőrzés (POST) során végrehajtandó diagnosztikai parancsokat Tárolja a rendszerindító programot és egy

20 ROM jellegzetességei és funkciói Csak olvasható memória (ROM) Tárolja a bekapcsolási önellenőrzés (POST) során végrehajtandó diagnosztikai parancsokat Tárolja a rendszerindító programot és egy alapszintű operációs rendszert (hibajavítás, katasztrófa hárítás) Frissítéséhez, bővítéséhez ki kell cserélni az IC-t az alaplapon A Cisco IOS szoftver betöltése a flash memóriából a RAM-ba A ROM tartalma nem törölhető 20

21 Bevezetés: forgalomirányítók a WAN - okban Konzol a számítógép kommunikációs portjához csatlakozik A rendszergazda ezen a kapcsolaton keresztül tudja felügyelni a routert felügyeleti portok szöveg alapú kapcsolatot biztosítanak a forgalomirányító konfigurálásához és hibáinak elhárításához forgalomirányító kezdeti konfigurálásakor, felügyeletekor és katasztrófa utáni helyreállításkor használjuk Interfészek Biztosítják a csomagok beérkezéséhez és továbbküldéséhez szükséges hálózati kapcsolatokat Az alaplapon vagy különálló modulon találhatók 21

22 A Routerek fizikai jellemzői 22

A Routerek belső felépítése Buszok Egy rendszerbusz A rendszerbusz a CPU és az interfészek és/vagy a bővítőfoglalatok közötti összeköttetést biztosítja.

23 A Routerek belső felépítése Buszok Egy rendszerbusz A rendszerbusz a CPU és az interfészek és/vagy a bővítőfoglalatok közötti összeköttetést biztosítja. Az interfészek felé és felől ez a busz szállítja a csomagokat Egy CPU-busz A CPU használja a tárolóegységek elérésére. Ez a busz továbbítja az adatokat a megadott memóriacímek felől és felé. Interfészek Biztosítják a kapcsolatait a külvilággal. Háromféle interfészt találunk - helyi hálózati (LAN), - nagytávolságú hálózati (WAN) - konzol/aux interfészt. 23

24 A Routerek fizikai jellemzői A forgalomirányítók külső csatlakozói 24

25 A Routerek fizikai jellemzői Külső csatlakozók LAN-interfészek - a helyi hálózati átviteli közeghez kapcsolódhatnak, - Ethernet, Token Ring vagy FDDI. WAN interfész - valamilyen szolgáltatón keresztül távoli telephelyhez vagy az internethez biztosít összeköttetést. - Soros, de lehet más is, sőt lehet külső eszközre szükség (CSU) Felügyeleti portok - szöveg alapú kapcsolatot biztosítanak a forgalomirányító konfigurálásához és hibáinak elhárításához. - A legelterjedtebb felügyeleti interfészek a konzol- és AUX portok, amelyek EIA-232 szabvány szerinti aszinkron soros portok. 25

26 A Routerek fizikai jellemzői Külső csatlakozók 26

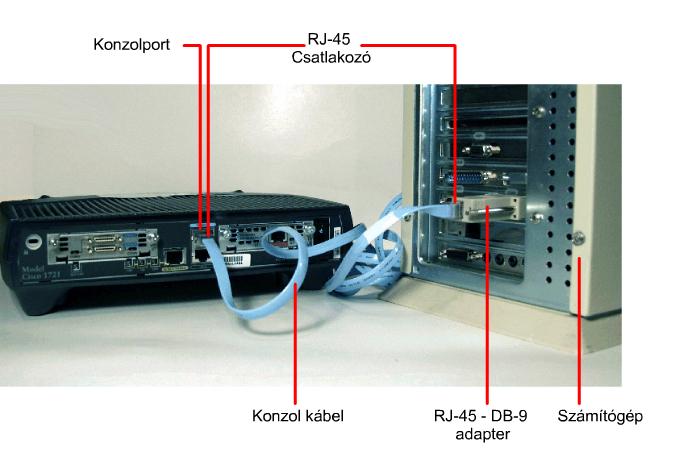

27 A konzolinterfészek csatlakoztatása Konzolport csatlakoztatása A konzolport egy konzolkábel (másnéven: rollover-kábel) és egy RJ-45 DB-9 adapter segítségével köthető össze a számítógéppel. A számítógépnek vagy a terminálnak támogatnia kell a VT100-as terminálemulációt. (HyperTerminal) terminálemulációs program beállításai : - A megfelelő COM port baud - 8 adatbit - Nincs paritás - 1 stopbit - Nincs adatfolyam-vezérlés 27

28 A konzolinterfészek csatlakoztatása Konzolport csatlakoztatása 28

29 LAN interfészek csatlakoztatása 29

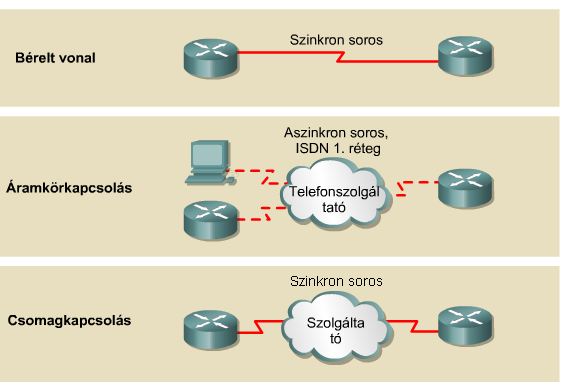

30 WAN interfészek csatlakoztatása 30

WAN interfészek csatlakoztatása A WAN szolgáltatások berendezései Az előfizetői végberendezés (CPE costumer premises equipment) egyben az adatvégberendezés (DTE data terminal equipment), és ez

31 WAN interfészek csatlakoztatása A WAN szolgáltatások berendezései Az előfizetői végberendezés (CPE costumer premises equipment) egyben az adatvégberendezés (DTE data terminal equipment), és ez gyakran egy forgalomirányító. Ez egy adatberendezéssel (DCE data circuit terminating equipment), általában egy modemmel vagy egy csatornakiszolgáló/adatkiszolgáló egységgel (CSU/DSU) csatlakozik a szolgáltatóhoz. Ennek a készüléknek az a feladata, hogy a DTE felől érkező adatokat a WAN-szolgáltató által kezelhető formába alakítsa. 31

( Smart Serial, DB-60-as) A hálózati rendszert DTE vagy DCE eszközhöz kívánjuk

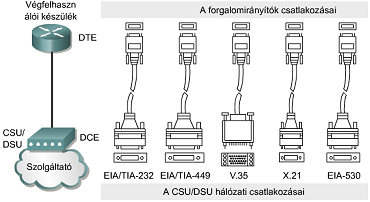

32 WAN interfészek csatlakoztatása A soros kábel kiválasztása A Cisco készülék milyen típusú csatlakozót használ? ( Smart Serial, DB-60-as) A hálózati rendszert DTE vagy DCE eszközhöz kívánjuk csatlakoztatni? Milyen jelzési szabványt alkalmaz a készülék? A kábel végén anya vagy apa típusú csatlakozóra van szükség? 32

33 WAN interfészek csatlakoztatása A soros kábel kiválasztása Forgalomirányítók összekötése soros kábellel DCE-DTE csatlakozó V35-ös anya, és DB60 soros csatlakozó a Serial interfészhez Külső Ethernet Adó-Vevő csatlakozása AUI Attachment Unit Interface Csatlakozó illesztő egység 33

34 CISCO 1760 Router DCE és DTE kábelei 34

35 Köszönöm a figyelmet! 35
