ÜZEMBEHELYEZÉSI ÉS ÜZEMELTETÉSI KÉZIKÖNYV. Daikin Configurator v2.*.*

Átírás

1 ÜZEMBEHELYEZÉSI ÉS ÜZEMELTETÉSI KÉZIKÖNYV

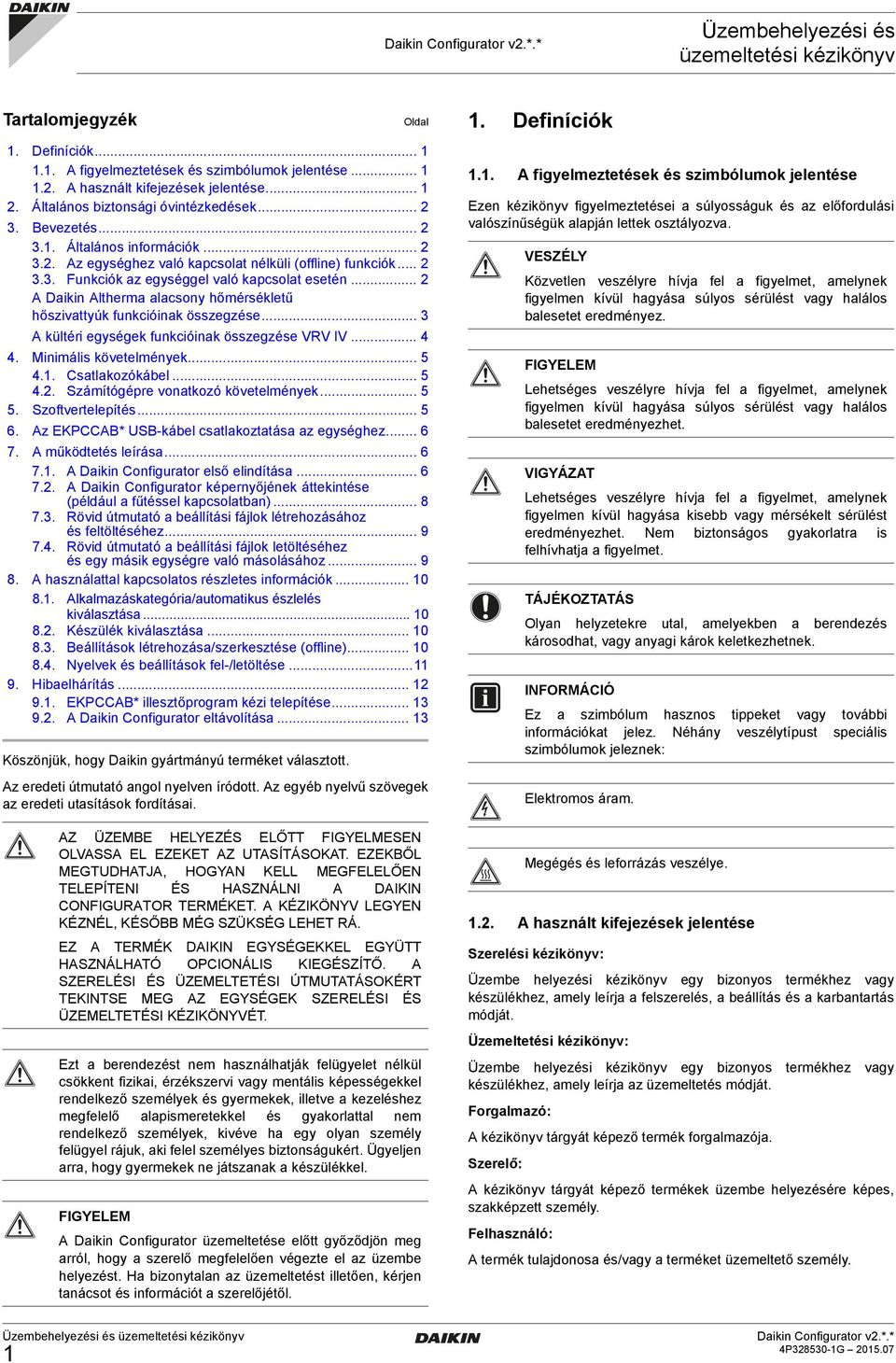

2 Üzembehelyezési és üzemeltetési kézikönyv Tartalomjegyzék Oldal 1. Definíciók A figyelmeztetések és szimbólumok jelentése A használt kifejezések jelentése Általános biztonsági óvintézkedések Bevezetés Általános információk Az egységhez való kapcsolat nélküli (offline) funkciók Funkciók az egységgel való kapcsolat esetén... 2 A Daikin Altherma alacsony hőmérsékletű hőszivattyúk funkcióinak összegzése... 3 A kültéri egységek funkcióinak összegzése VRV IV Minimális követelmények Csatlakozókábel Számítógépre vonatkozó követelmények Szoftvertelepítés Az EKPCCAB* USB-kábel csatlakoztatása az egységhez A működtetés leírása A Daikin Configurator első elindítása A Daikin Configurator képernyőjének áttekintése (például a fűtéssel kapcsolatban) Rövid útmutató a beállítási fájlok létrehozásához és feltöltéséhez Rövid útmutató a beállítási fájlok letöltéséhez és egy másik egységre való másolásához A használattal kapcsolatos részletes információk Alkalmazáskategória/automatikus észlelés kiválasztása Készülék kiválasztása Beállítások létrehozása/szerkesztése (offline) Nyelvek és beállítások fel-/letöltése Hibaelhárítás EKPCCAB* illesztőprogram kézi telepítése A Daikin Configurator eltávolítása Köszönjük, hogy Daikin gyártmányú terméket választott. Az eredeti útmutató angol nyelven íródott. Az egyéb nyelvű szövegek az eredeti utasítások fordításai. AZ ÜZEMBE HELYEZÉS ELŐTT FIGYELMESEN OLVASSA EL EZEKET AZ UTASÍTÁSOKAT. EZEKBŐL MEGTUDHATJA, HOGYAN KELL MEGFELELŐEN TELEPÍTENI ÉS HASZNÁLNI A DAIKIN CONFIGURATOR TERMÉKET. A KÉZIKÖNYV LEGYEN KÉZNÉL, KÉSŐBB MÉG SZÜKSÉG LEHET RÁ. EZ A TERMÉK DAIKIN EGYSÉGEKKEL EGYÜTT HASZNÁLHATÓ OPCIONÁLIS KIEGÉSZÍTŐ. A SZERELÉSI ÉS ÜZEMELTETÉSI ÚTMUTATÁSOKÉRT TEKINTSE MEG AZ EGYSÉGEK SZERELÉSI ÉS ÜZEMELTETÉSI KÉZIKÖNYVÉT. Ezt a berendezést nem használhatják felügyelet nélkül csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező személyek és gyermekek, illetve a kezeléshez megfelelő alapismeretekkel és gyakorlattal nem rendelkező személyek, kivéve ha egy olyan személy felügyel rájuk, aki felel személyes biztonságukért. Ügyeljen arra, hogy gyermekek ne játszanak a készülékkel. FIGYELEM A Daikin Configurator üzemeltetése előtt győződjön meg arról, hogy a szerelő megfelelően végezte el az üzembe helyezést. Ha bizonytalan az üzemeltetést illetően, kérjen tanácsot és információt a szerelőjétől. 1. Definíciók 1.1. A figyelmeztetések és szimbólumok jelentése Ezen kézikönyv figyelmeztetései a súlyosságuk és az előfordulási valószínűségük alapján lettek osztályozva. VESZÉLY Közvetlen veszélyre hívja fel a figyelmet, amelynek figyelmen kívül hagyása súlyos sérülést vagy halálos balesetet eredményez. FIGYELEM Lehetséges veszélyre hívja fel a figyelmet, amelynek figyelmen kívül hagyása súlyos sérülést vagy halálos balesetet eredményezhet. VIGYÁZAT Lehetséges veszélyre hívja fel a figyelmet, amelynek figyelmen kívül hagyása kisebb vagy mérsékelt sérülést eredményezhet. Nem biztonságos gyakorlatra is felhívhatja a figyelmet. TÁJÉKOZTATÁS Olyan helyzetekre utal, amelyekben a berendezés károsodhat, vagy anyagi károk keletkezhetnek. Ez a szimbólum hasznos tippeket vagy további információkat jelez. Néhány veszélytípust speciális szimbólumok jeleznek: Elektromos áram. Megégés és leforrázás veszélye A használt kifejezések jelentése Szerelési kézikönyv: Üzembe helyezési kézikönyv egy bizonyos termékhez vagy készülékhez, amely leírja a felszerelés, a beállítás és a karbantartás módját. Üzemeltetési kézikönyv: Üzembe helyezési kézikönyv egy bizonyos termékhez vagy készülékhez, amely leírja az üzemeltetés módját. Forgalmazó: A kézikönyv tárgyát képező termék forgalmazója. Szerelő: A kézikönyv tárgyát képező termékek üzembe helyezésére képes, szakképzett személy. Felhasználó: A termék tulajdonosa és/vagy a terméket üzemeltető személy. 1

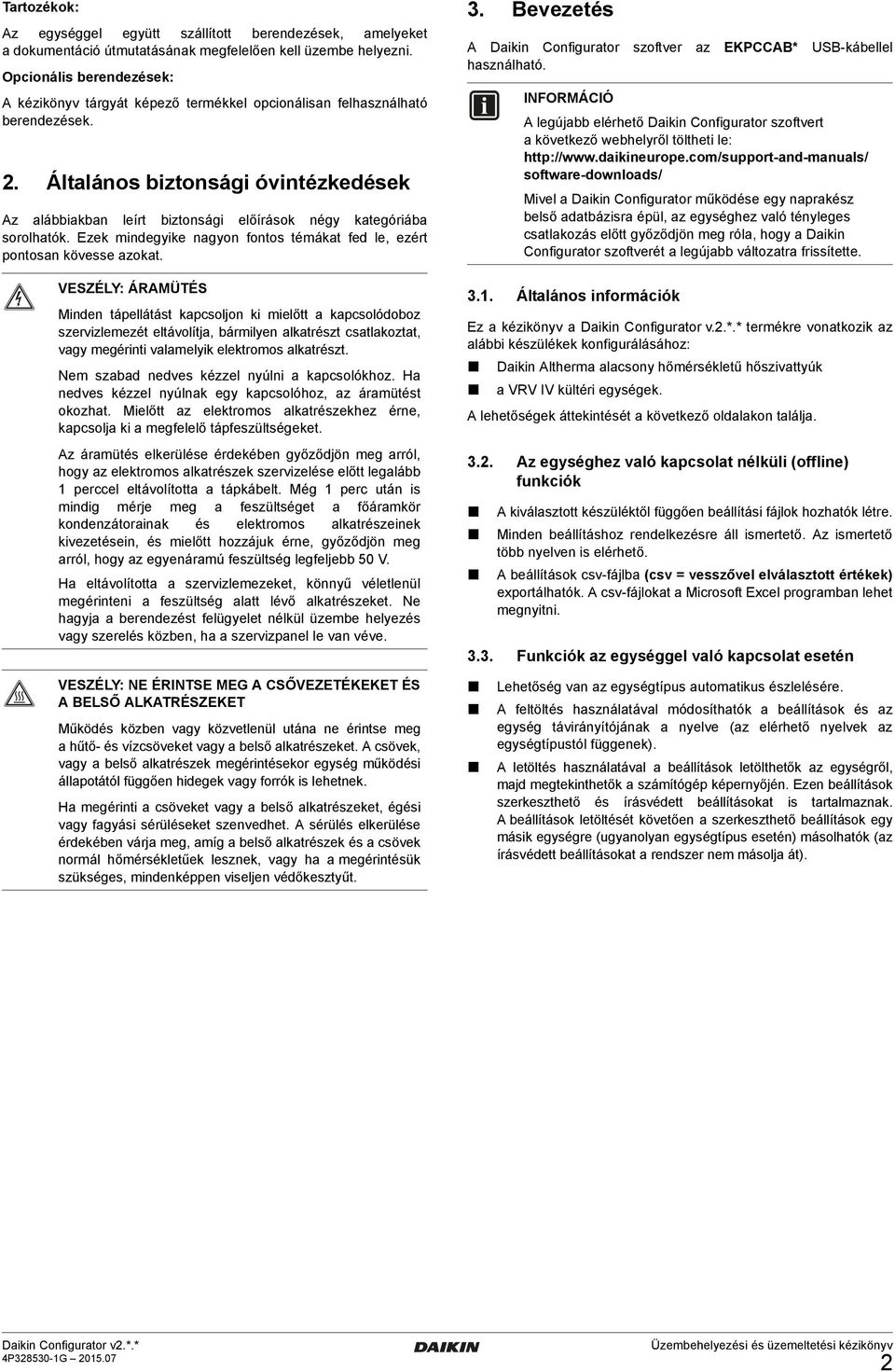

3 Tartozékok: Az egységgel együtt szállított berendezések, amelyeket a dokumentáció útmutatásának megfelelően kell üzembe helyezni. Opcionális berendezések: A kézikönyv tárgyát képező termékkel opcionálisan felhasználható berendezések. 2. Általános biztonsági óvintézkedések Az alábbiakban leírt biztonsági előírások négy kategóriába sorolhatók. Ezek mindegyike nagyon fontos témákat fed le, ezért pontosan kövesse azokat. VESZÉLY: ÁRAMÜTÉS Minden tápellátást kapcsoljon ki mielőtt a kapcsolódoboz szervizlemezét eltávolítja, bármilyen alkatrészt csatlakoztat, vagy megérinti valamelyik elektromos alkatrészt. Nem szabad nedves kézzel nyúlni a kapcsolókhoz. Ha nedves kézzel nyúlnak egy kapcsolóhoz, az áramütést okozhat. Mielőtt az elektromos alkatrészekhez érne, kapcsolja ki a megfelelő tápfeszültségeket. Az áramütés elkerülése érdekében győződjön meg arról, hogy az elektromos alkatrészek szervizelése előtt legalább 1 perccel eltávolította a tápkábelt. Még 1 perc után is mindig mérje meg a feszültséget a főáramkör kondenzátorainak és elektromos alkatrészeinek kivezetésein, és mielőtt hozzájuk érne, győződjön meg arról, hogy az egyenáramú feszültség legfeljebb 50 V. Ha eltávolította a szervizlemezeket, könnyű véletlenül megérinteni a feszültség alatt lévő alkatrészeket. Ne hagyja a berendezést felügyelet nélkül üzembe helyezés vagy szerelés közben, ha a szervizpanel le van véve. VESZÉLY: NE ÉRINTSE MEG A CSŐVEZETÉKEKET ÉS A BELSŐ ALKATRÉSZEKET Működés közben vagy közvetlenül utána ne érintse meg a hűtő- és vízcsöveket vagy a belső alkatrészeket. A csövek, vagy a belső alkatrészek megérintésekor egység működési állapotától függően hidegek vagy forrók is lehetnek. Ha megérinti a csöveket vagy a belső alkatrészeket, égési vagy fagyási sérüléseket szenvedhet. A sérülés elkerülése érdekében várja meg, amíg a belső alkatrészek és a csövek normál hőmérsékletűek lesznek, vagy ha a megérintésük szükséges, mindenképpen viseljen védőkesztyűt. 3. Bevezetés A Daikin Configurator szoftver az EKPCCAB* USB-kábellel használható. A legújabb elérhető Daikin Configurator szoftvert a következő webhelyről töltheti le: software-downloads/ Mivel a Daikin Configurator működése egy naprakész belső adatbázisra épül, az egységhez való tényleges csatlakozás előtt győződjön meg róla, hogy a Daikin Configurator szoftverét a legújabb változatra frissítette Általános információk Ez a kézikönyv a Daikin Configurator v.2.*.* termékre vonatkozik az alábbi készülékek konfigurálásához: Daikin Altherma alacsony hőmérsékletű hőszivattyúk a VRV IV kültéri egységek. A lehetőségek áttekintését a következő oldalakon találja Az egységhez való kapcsolat nélküli (offline) funkciók A kiválasztott készüléktől függően beállítási fájlok hozhatók létre. Minden beállításhoz rendelkezésre áll ismertető. Az ismertető több nyelven is elérhető. A beállítások csv-fájlba (csv = vesszővel elválasztott értékek) exportálhatók. A csv-fájlokat a Microsoft Excel programban lehet megnyitni Funkciók az egységgel való kapcsolat esetén Lehetőség van az egységtípus automatikus észlelésére. A feltöltés használatával módosíthatók a beállítások és az egység távirányítójának a nyelve (az elérhető nyelvek az egységtípustól függenek). A letöltés használatával a beállítások letölthetők az egységről, majd megtekinthetők a számítógép képernyőjén. Ezen beállítások szerkeszthető és írásvédett beállításokat is tartalmaznak. A beállítások letöltését követően a szerkeszthető beállítások egy másik egységre (ugyanolyan egységtípus esetén) másolhatók (az írásvédett beállításokat a rendszer nem másolja át). 2

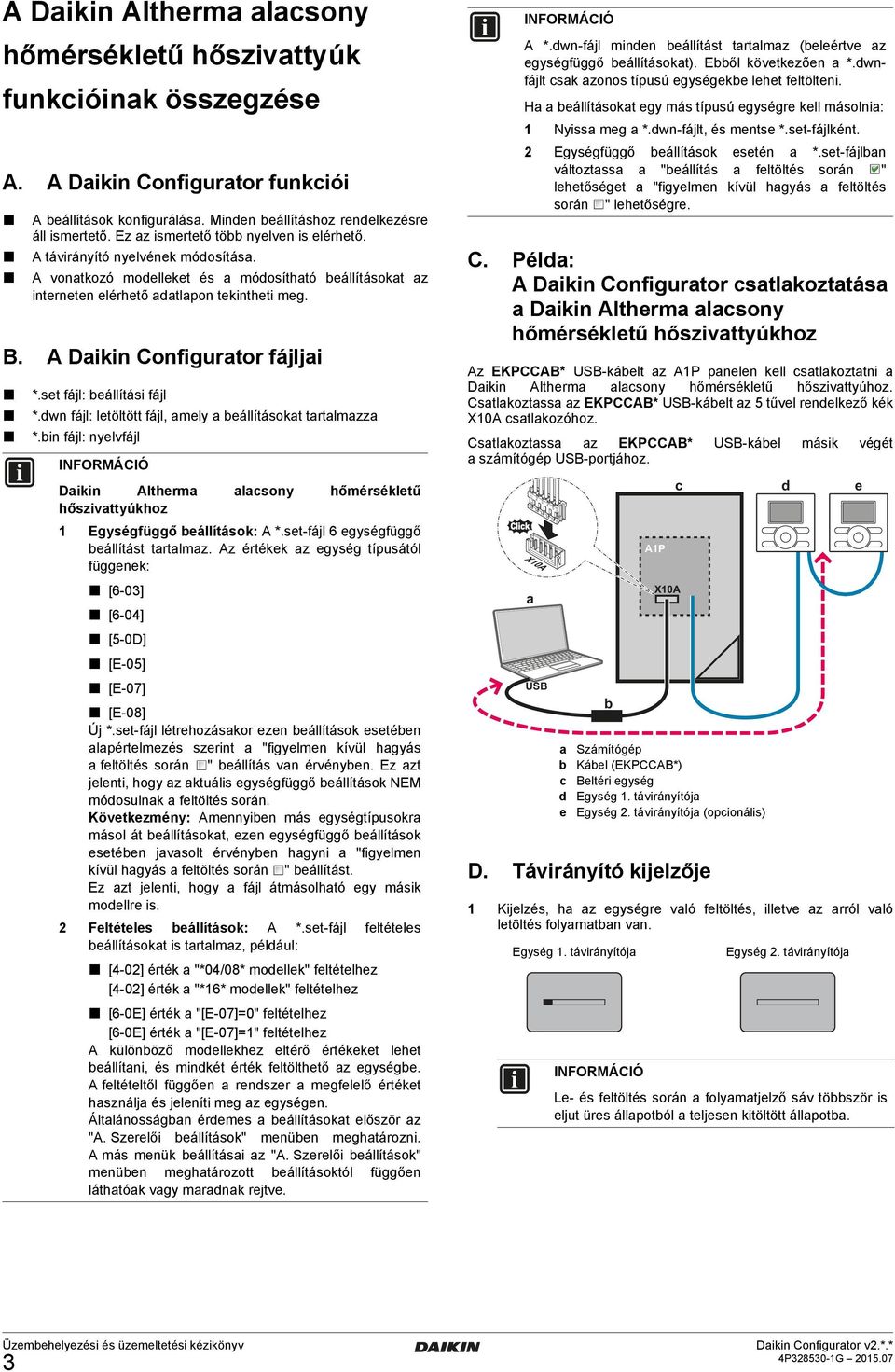

4 A Daikin Altherma alacsony hőmérsékletű hőszivattyúk funkcióinak összegzése A. A Daikin Configurator funkciói A beállítások konfigurálása. Minden beállításhoz rendelkezésre áll ismertető. Ez az ismertető több nyelven is elérhető. A távirányító nyelvének módosítása. A vonatkozó modelleket és a módosítható beállításokat az interneten elérhető adatlapon tekintheti meg. B. A Daikin Configurator fájljai *.set fájl: beállítási fájl *.dwn fájl: letöltött fájl, amely a beállításokat tartalmazza *.bin fájl: nyelvfájl Daikin Altherma alacsony hőmérsékletű hőszivattyúkhoz 1 Egységfüggő beállítások: A *.set-fájl 6 egységfüggő beállítást tartalmaz. Az értékek az egység típusától függenek: [6-03] [6-04] [5-0D] [E-05] [E-07] [E-08] Új *.set-fájl létrehozásakor ezen beállítások esetében alapértelmezés szerint a "figyelmen kívül hagyás a feltöltés során " beállítás van érvényben. Ez azt jelenti, hogy az aktuális egységfüggő beállítások NEM módosulnak a feltöltés során. Következmény: Amennyiben más egységtípusokra másol át beállításokat, ezen egységfüggő beállítások esetében javasolt érvényben hagyni a "figyelmen kívül hagyás a feltöltés során " beállítást. Ez azt jelenti, hogy a fájl átmásolható egy másik modellre is. 2 Feltételes beállítások: A *.set-fájl feltételes beállításokat is tartalmaz, például: [4-02] érték a "*04/08* modellek" feltételhez [4-02] érték a "*16* modellek" feltételhez [6-0E] érték a "[E-07]=0" feltételhez [6-0E] érték a "[E-07]=1" feltételhez A különböző modellekhez eltérő értékeket lehet beállítani, és mindkét érték feltölthető az egységbe. A feltételtől függően a rendszer a megfelelő értéket használja és jeleníti meg az egységen. Általánosságban érdemes a beállításokat először az "A. Szerelői beállítások" menüben meghatározni. A más menük beállításai az "A. Szerelői beállítások" menüben meghatározott beállításoktól függően láthatóak vagy maradnak rejtve. A *.dwn-fájl minden beállítást tartalmaz (beleértve az egységfüggő beállításokat). Ebből következően a *.dwnfájlt csak azonos típusú egységekbe lehet feltölteni. Ha a beállításokat egy más típusú egységre kell másolnia: 1 Nyissa meg a *.dwn-fájlt, és mentse *.set-fájlként. 2 Egységfüggő beállítások esetén a *.set-fájlban változtassa a "beállítás a feltöltés során " lehetőséget a "figyelmen kívül hagyás a feltöltés során " lehetőségre. C. Példa: A Daikin Configurator csatlakoztatása a Daikin Altherma alacsony hőmérsékletű hőszivattyúkhoz Az EKPCCAB* USB-kábelt az A1P panelen kell csatlakoztatni a Daikin Altherma alacsony hőmérsékletű hőszivattyúhoz. Csatlakoztassa az EKPCCAB* USB-kábelt az 5 tűvel rendelkező kék X10A csatlakozóhoz. Csatlakoztassa az EKPCCAB* USB-kábel másik végét a számítógép USB-portjához. H JST X10A a USB a Számítógép b Kábel (EKPCCAB*) c Beltéri egység d Egység 1. távirányítója e Egység 2. távirányítója (opcionális) D. Távirányító kijelzője b 1 Kijelzés, ha az egységre való feltöltés, illetve az arról való letöltés folyamatban van. Egység 1. távirányítója A1P X10A c d e Egység 2. távirányítója Le- és feltöltés során a folyamatjelző sáv többször is eljut üres állapotból a teljesen kitöltött állapotba. 3

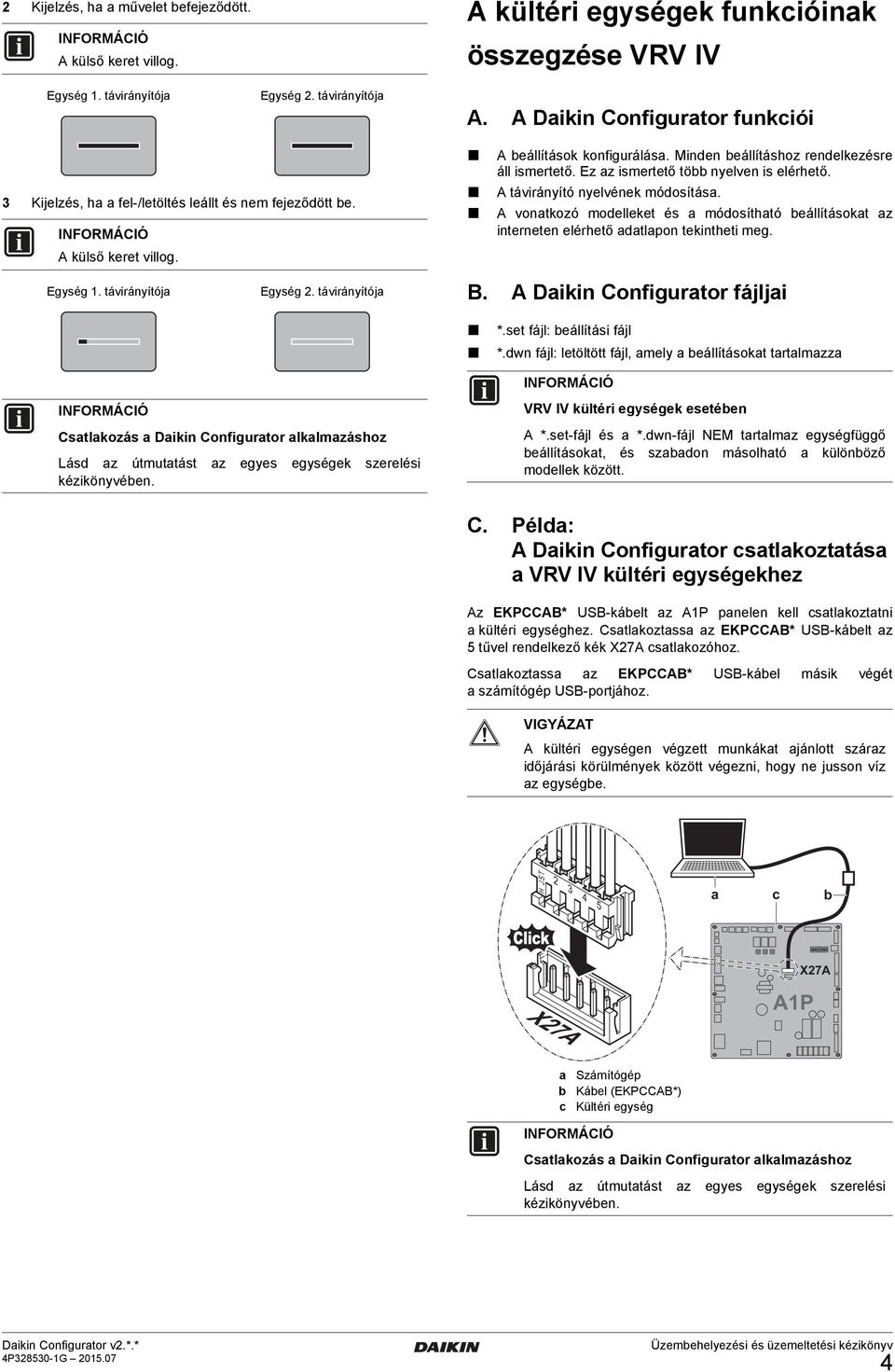

5 2 Kijelzés, ha a művelet befejeződött. A külső keret villog. Egység 1. távirányítója Egység 2. távirányítója A kültéri egységek funkcióinak összegzése VRV IV A. A Daikin Configurator funkciói 3 Kijelzés, ha a fel-/letöltés leállt és nem fejeződött be. A külső keret villog. A beállítások konfigurálása. Minden beállításhoz rendelkezésre áll ismertető. Ez az ismertető több nyelven is elérhető. A távirányító nyelvének módosítása. A vonatkozó modelleket és a módosítható beállításokat az interneten elérhető adatlapon tekintheti meg. Egység 1. távirányítója Egység 2. távirányítója B. A Daikin Configurator fájljai *.set fájl: beállítási fájl *.dwn fájl: letöltött fájl, amely a beállításokat tartalmazza Csatlakozás a Daikin Configurator alkalmazáshoz Lásd az útmutatást az egyes egységek szerelési kézikönyvében. VRV IV kültéri egységek esetében A *.set-fájl és a *.dwn-fájl NEM tartalmaz egységfüggő beállításokat, és szabadon másolható a különböző modellek között. C. Példa: A Daikin Configurator csatlakoztatása a VRV IV kültéri egységekhez Az EKPCCAB* USB-kábelt az A1P panelen kell csatlakoztatni a kültéri egységhez. Csatlakoztassa az EKPCCAB* USB-kábelt az 5 tűvel rendelkező kék X27A csatlakozóhoz. Csatlakoztassa az EKPCCAB* USB-kábel másik végét a számítógép USB-portjához. VIGYÁZAT A kültéri egységen végzett munkákat ajánlott száraz időjárási körülmények között végezni, hogy ne jusson víz az egységbe. H JST a c b X27A X27A A1P a b c Számítógép Kábel (EKPCCAB*) Kültéri egység Csatlakozás a Daikin Configurator alkalmazáshoz Lásd az útmutatást az egyes egységek szerelési kézikönyvében. 4

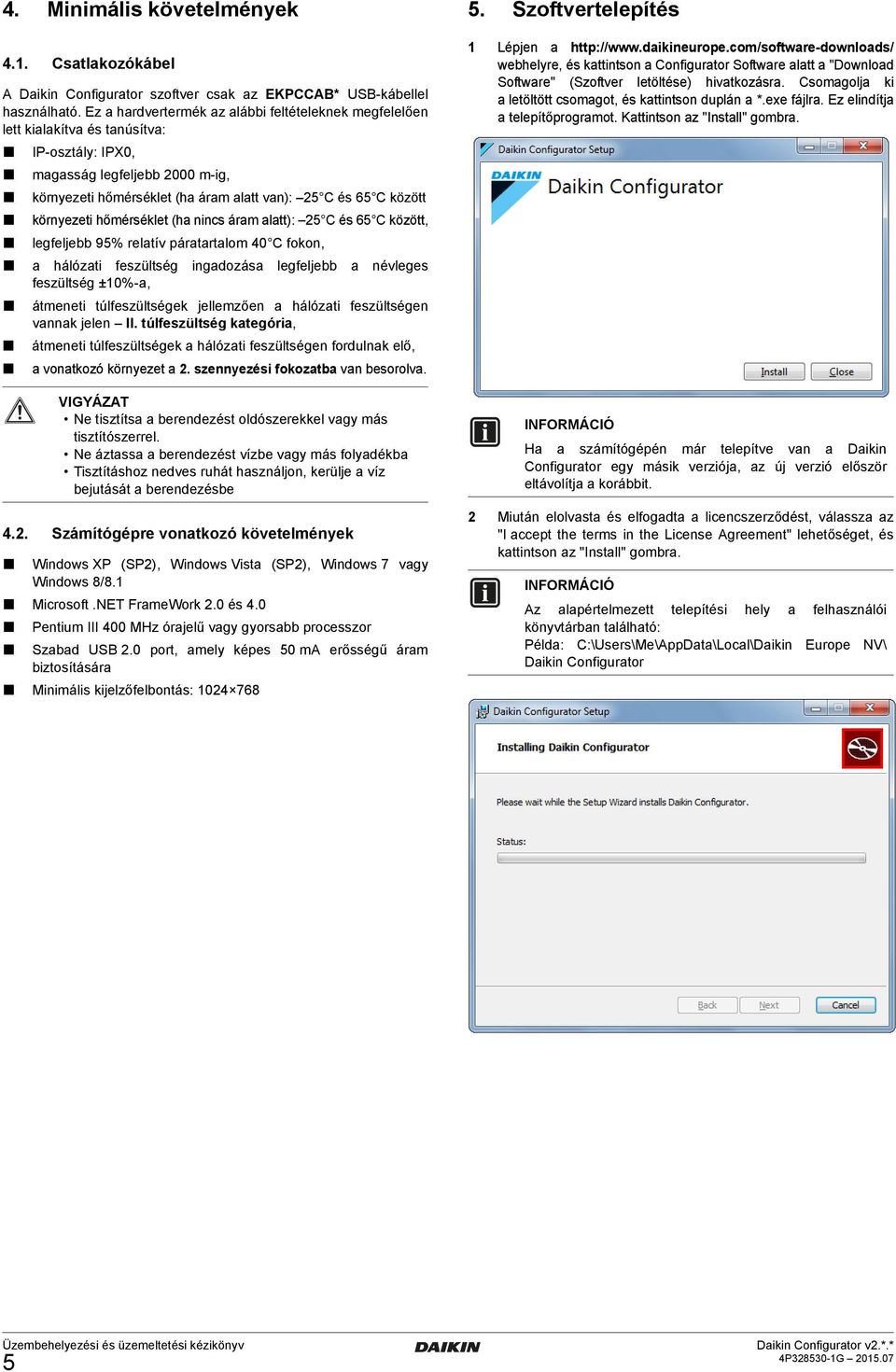

6 4. Minimális követelmények 4.1. Csatlakozókábel A Daikin Configurator szoftver csak az EKPCCAB* USB-kábellel használható. Ez a hardvertermék az alábbi feltételeknek megfelelően lett kialakítva és tanúsítva: IP-osztály: IPX0, magasság legfeljebb 2000 m-ig, környezeti hőmérséklet (ha áram alatt van): 25 C és 65 C között környezeti hőmérséklet (ha nincs áram alatt): 25 C és 65 C között, legfeljebb 95% relatív páratartalom 40 C fokon, a hálózati feszültség ingadozása legfeljebb a névleges feszültség ±10%-a, átmeneti túlfeszültségek jellemzően a hálózati feszültségen vannak jelen II. túlfeszültség kategória, átmeneti túlfeszültségek a hálózati feszültségen fordulnak elő, a vonatkozó környezet a 2. szennyezési fokozatba van besorolva. VIGYÁZAT Ne tisztítsa a berendezést oldószerekkel vagy más tisztítószerrel. Ne áztassa a berendezést vízbe vagy más folyadékba Tisztításhoz nedves ruhát használjon, kerülje a víz bejutását a berendezésbe 4.2. Számítógépre vonatkozó követelmények Windows XP (SP2), Windows Vista (SP2), Windows 7 vagy Windows 8/8.1 Microsoft.NET FrameWork 2.0 és 4.0 Pentium III 400 MHz órajelű vagy gyorsabb processzor Szabad USB 2.0 port, amely képes 50 ma erősségű áram biztosítására Minimális kijelzőfelbontás: Szoftvertelepítés 1 Lépjen a webhelyre, és kattintson a Configurator Software alatt a "Download Software" (Szoftver letöltése) hivatkozásra. Csomagolja ki a letöltött csomagot, és kattintson duplán a *.exe fájlra. Ez elindítja a telepítőprogramot. Kattintson az "Install" gombra. Ha a számítógépén már telepítve van a Daikin Configurator egy másik verziója, az új verzió először eltávolítja a korábbit. 2 Miután elolvasta és elfogadta a licencszerződést, válassza az "I accept the terms in the License Agreement" lehetőséget, és kattintson az "Install" gombra. Az alapértelmezett telepítési hely a felhasználói könyvtárban található: Példa: C:\Users\Me\AppData\Local\Daikin Europe NV\ Daikin Configurator 5

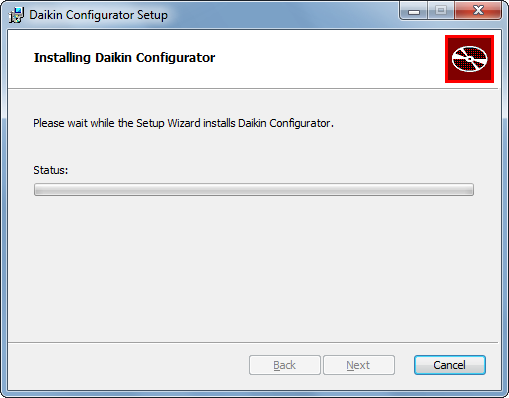

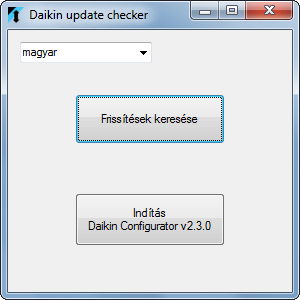

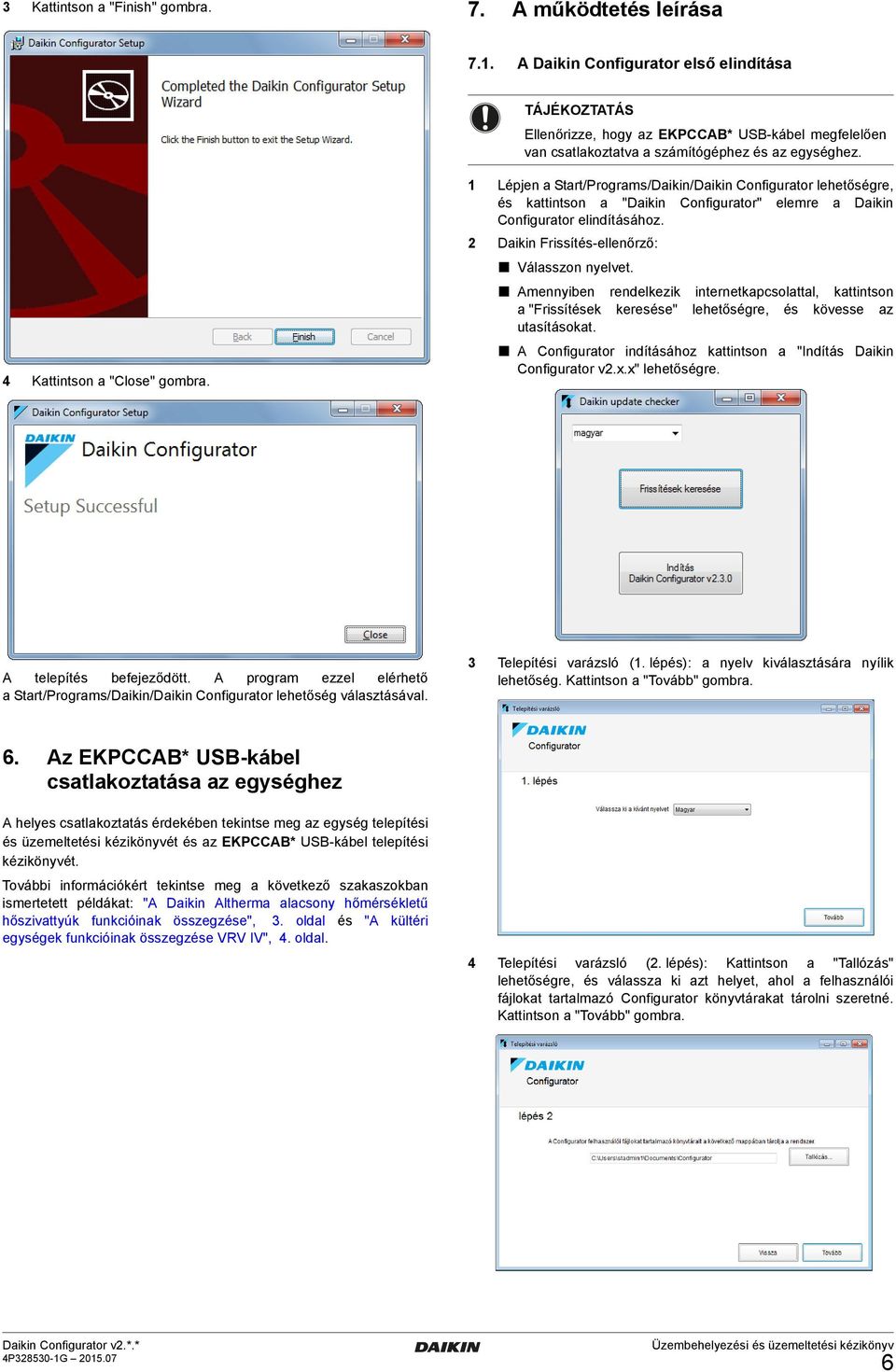

7 3 Kattintson a "Finish" gombra. 7. A működtetés leírása 7.1. A Daikin Configurator első elindítása TÁJÉKOZTATÁS Ellenőrizze, hogy az EKPCCAB* USB-kábel megfelelően van csatlakoztatva a számítógéphez és az egységhez. 4 Kattintson a "Close" gombra. 1 Lépjen a Start/Programs/Daikin/Daikin Configurator lehetőségre, és kattintson a "Daikin Configurator" elemre a Daikin Configurator elindításához. 2 Daikin Frissítés-ellenőrző: Válasszon nyelvet. Amennyiben rendelkezik internetkapcsolattal, kattintson a "Frissítések keresése" lehetőségre, és kövesse az utasításokat. A Configurator indításához kattintson a "Indítás Daikin Configurator v2.x.x" lehetőségre. A telepítés befejeződött. A program ezzel elérhető a Start/Programs/Daikin/Daikin Configurator lehetőség választásával. 3 Telepítési varázsló (1. lépés): a nyelv kiválasztására nyílik lehetőség. Kattintson a "Tovább" gombra. 6. Az EKPCCAB* USB-kábel csatlakoztatása az egységhez A helyes csatlakoztatás érdekében tekintse meg az egység telepítési és üzemeltetési kézikönyvét és az EKPCCAB* USB-kábel telepítési kézikönyvét. További információkért tekintse meg a következő szakaszokban ismertetett példákat: "A Daikin Altherma alacsony hőmérsékletű hőszivattyúk funkcióinak összegzése", 3. oldal és "A kültéri egységek funkcióinak összegzése VRV IV", 4. oldal. 4 Telepítési varázsló (2. lépés): Kattintson a "Tallózás" lehetőségre, és válassza ki azt helyet, ahol a felhasználói fájlokat tartalmazó Configurator könyvtárakat tárolni szeretné. Kattintson a "Tovább" gombra. 6

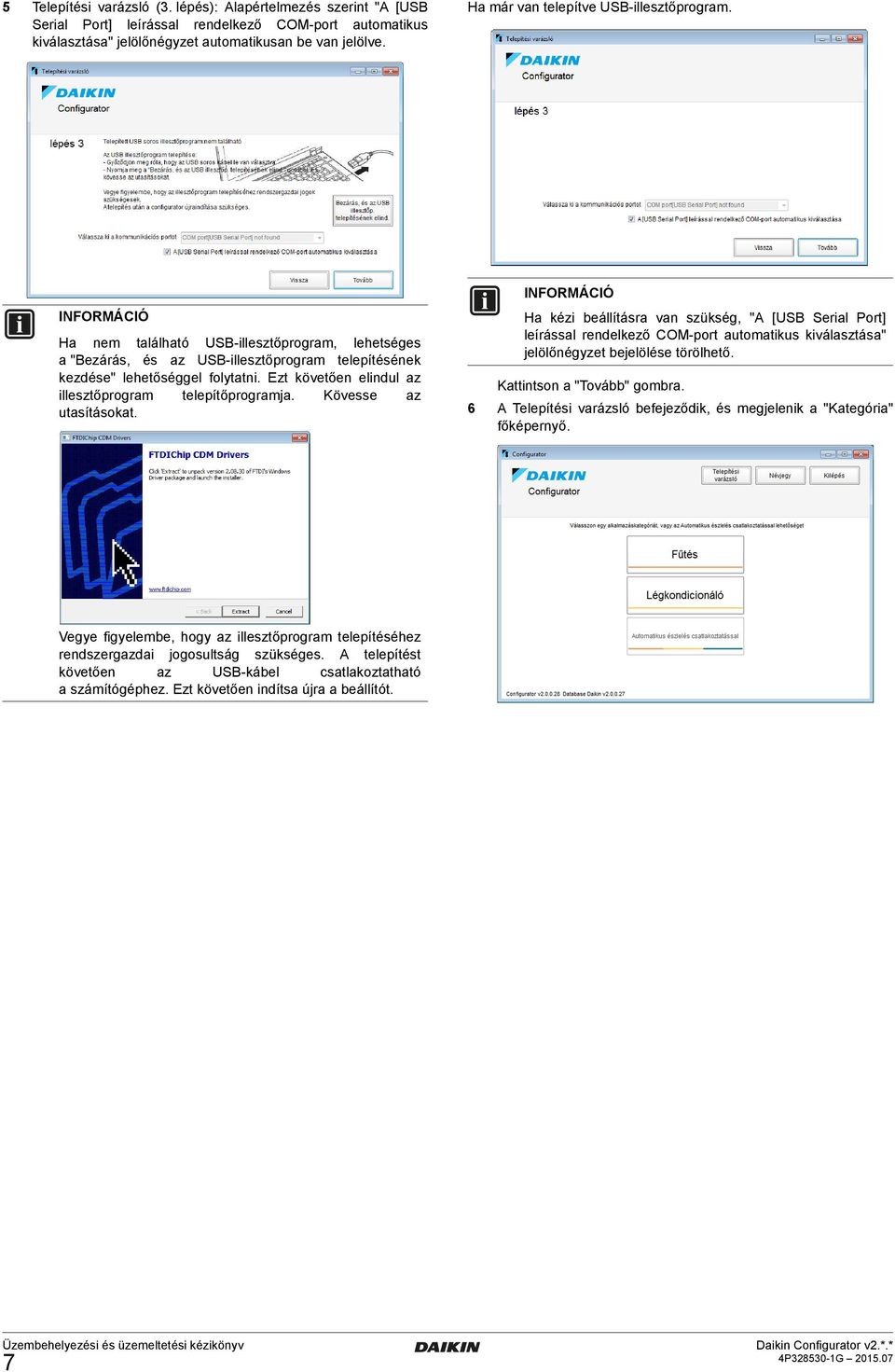

8 5 Telepítési varázsló (3. lépés): Alapértelmezés szerint "A [USB Serial Port] leírással rendelkező COM-port automatikus kiválasztása" jelölőnégyzet automatikusan be van jelölve. Ha már van telepítve USB-illesztőprogram. Ha nem található USB-illesztőprogram, lehetséges a "Bezárás, és az USB-illesztőprogram telepítésének kezdése" lehetőséggel folytatni. Ezt követően elindul az illesztőprogram telepítőprogramja. Kövesse az utasításokat. Ha kézi beállításra van szükség, "A [USB Serial Port] leírással rendelkező COM-port automatikus kiválasztása" jelölőnégyzet bejelölése törölhető. Kattintson a "Tovább" gombra. 6 A Telepítési varázsló befejeződik, és megjelenik a "Kategória" főképernyő. Vegye figyelembe, hogy az illesztőprogram telepítéséhez rendszergazdai jogosultság szükséges. A telepítést követően az USB-kábel csatlakoztatható a számítógéphez. Ezt követően indítsa újra a beállítót. 7

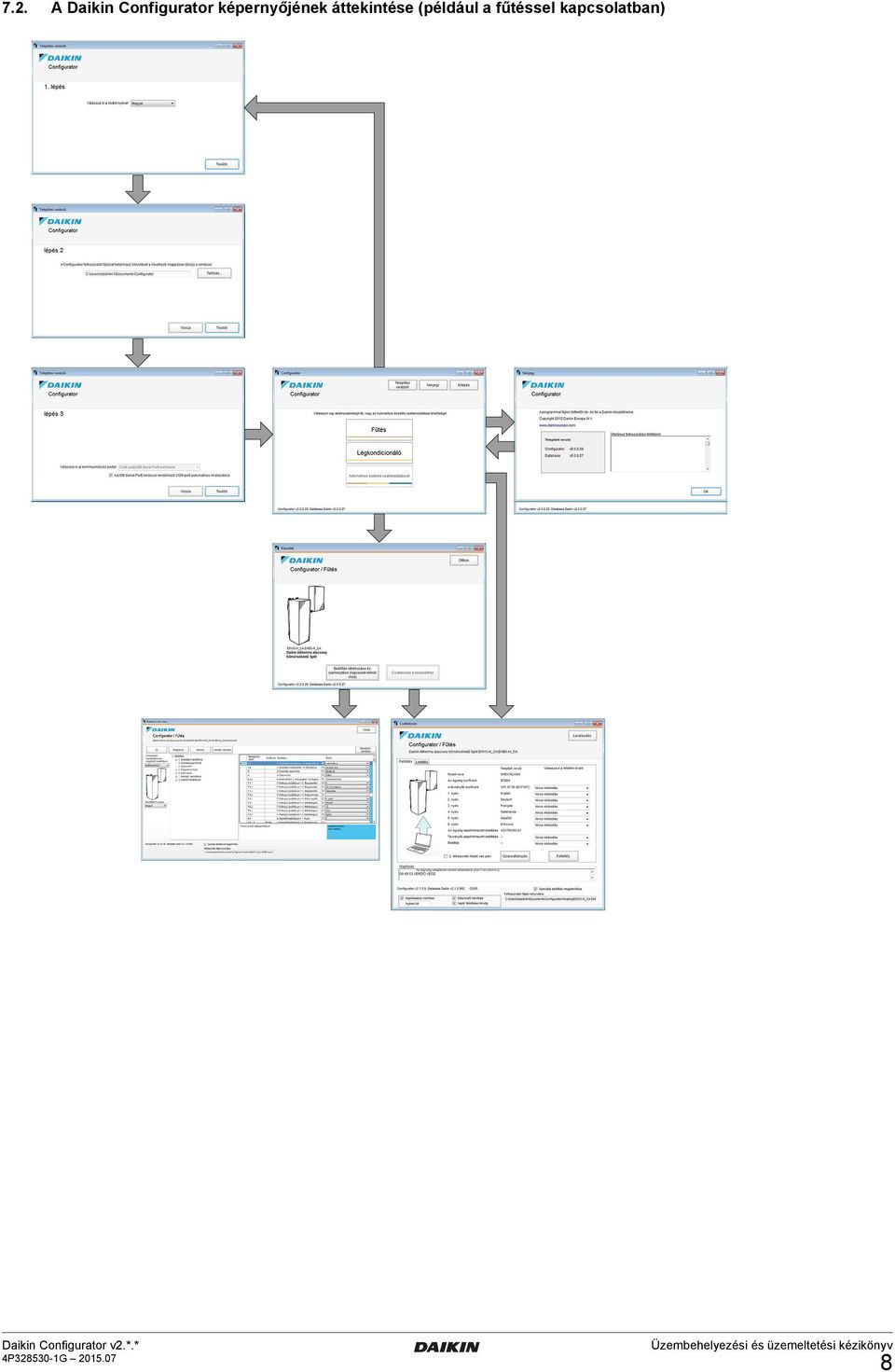

9 7.2. A Daikin Configurator képernyőjének áttekintése (például a fűtéssel kapcsolatban) 8

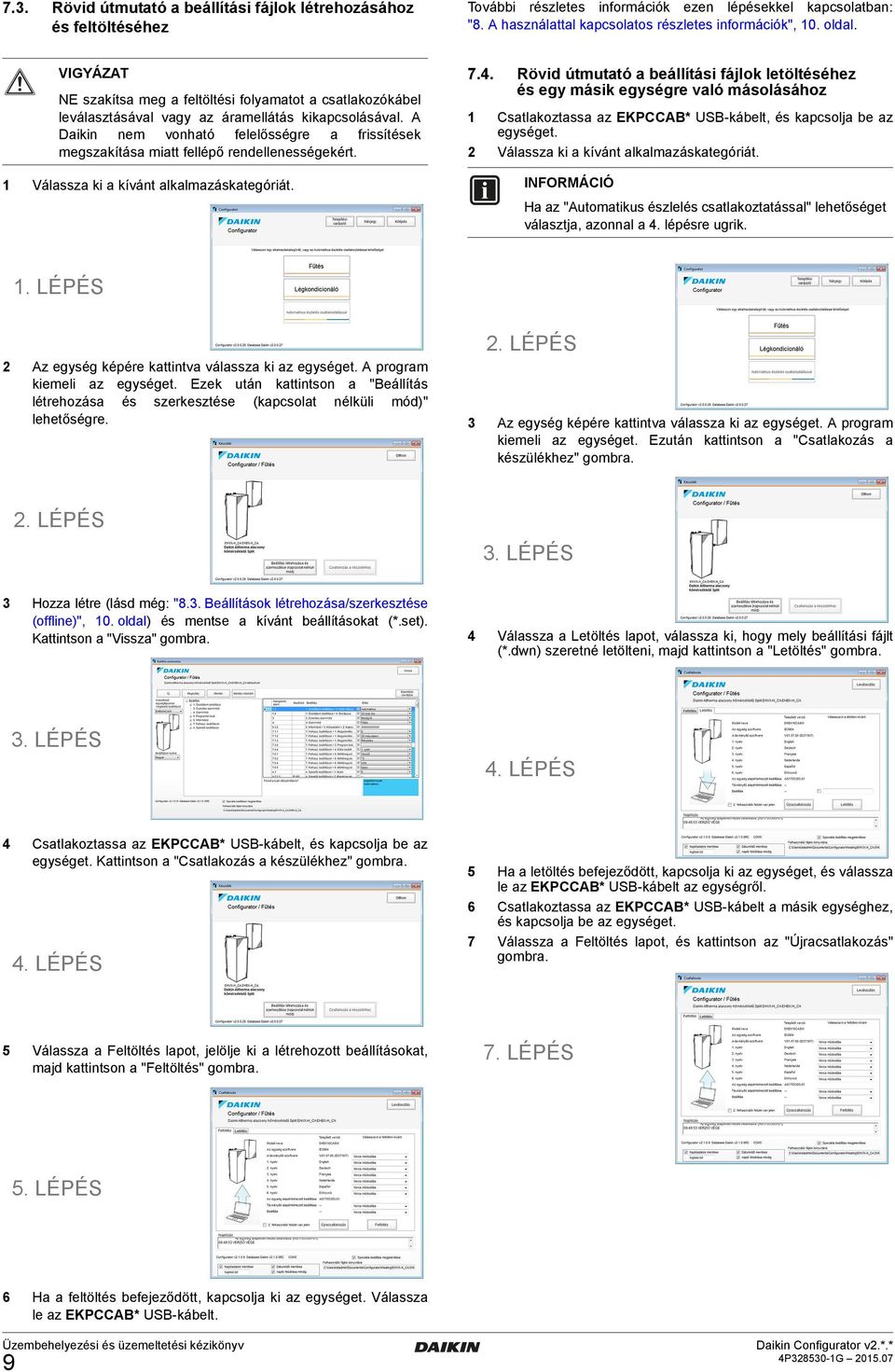

10 7.3. Rövid útmutató a beállítási fájlok létrehozásához és feltöltéséhez További részletes információk ezen lépésekkel kapcsolatban: "8. A használattal kapcsolatos részletes információk", 10. oldal. VIGYÁZAT NE szakítsa meg a feltöltési folyamatot a csatlakozókábel leválasztásával vagy az áramellátás kikapcsolásával. A Daikin nem vonható felelősségre a frissítések megszakítása miatt fellépő rendellenességekért. 1 Válassza ki a kívánt alkalmazáskategóriát Rövid útmutató a beállítási fájlok letöltéséhez és egy másik egységre való másolásához 1 Csatlakoztassa az EKPCCAB* USB-kábelt, és kapcsolja be az egységet. 2 Válassza ki a kívánt alkalmazáskategóriát. Ha az "Automatikus észlelés csatlakoztatással" lehetőséget választja, azonnal a 4. lépésre ugrik. 1. LÉPÉS 2 Az egység képére kattintva válassza ki az egységet. A program kiemeli az egységet. Ezek után kattintson a "Beállítás létrehozása és szerkesztése (kapcsolat nélküli mód)" lehetőségre. 2. LÉPÉS 3 Az egység képére kattintva válassza ki az egységet. A program kiemeli az egységet. Ezután kattintson a "Csatlakozás a készülékhez" gombra. 2. LÉPÉS 3. LÉPÉS 3 Hozza létre (lásd még: "8.3. Beállítások létrehozása/szerkesztése (offline)", 10. oldal) és mentse a kívánt beállításokat (*.set). Kattintson a "Vissza" gombra. 4 Válassza a Letöltés lapot, válassza ki, hogy mely beállítási fájlt (*.dwn) szeretné letölteni, majd kattintson a "Letöltés" gombra. 3. LÉPÉS 4. LÉPÉS 4 Csatlakoztassa az EKPCCAB* USB-kábelt, és kapcsolja be az egységet. Kattintson a "Csatlakozás a készülékhez" gombra. 4. LÉPÉS 5 Ha a letöltés befejeződött, kapcsolja ki az egységet, és válassza le az EKPCCAB* USB-kábelt az egységről. 6 Csatlakoztassa az EKPCCAB* USB-kábelt a másik egységhez, és kapcsolja be az egységet. 7 Válassza a Feltöltés lapot, és kattintson az "Újracsatlakozás" gombra. 5 Válassza a Feltöltés lapot, jelölje ki a létrehozott beállításokat, majd kattintson a "Feltöltés" gombra. 7. LÉPÉS 5. LÉPÉS 6 Ha a feltöltés befejeződött, kapcsolja ki az egységet. Válassza le az EKPCCAB* USB-kábelt. 9

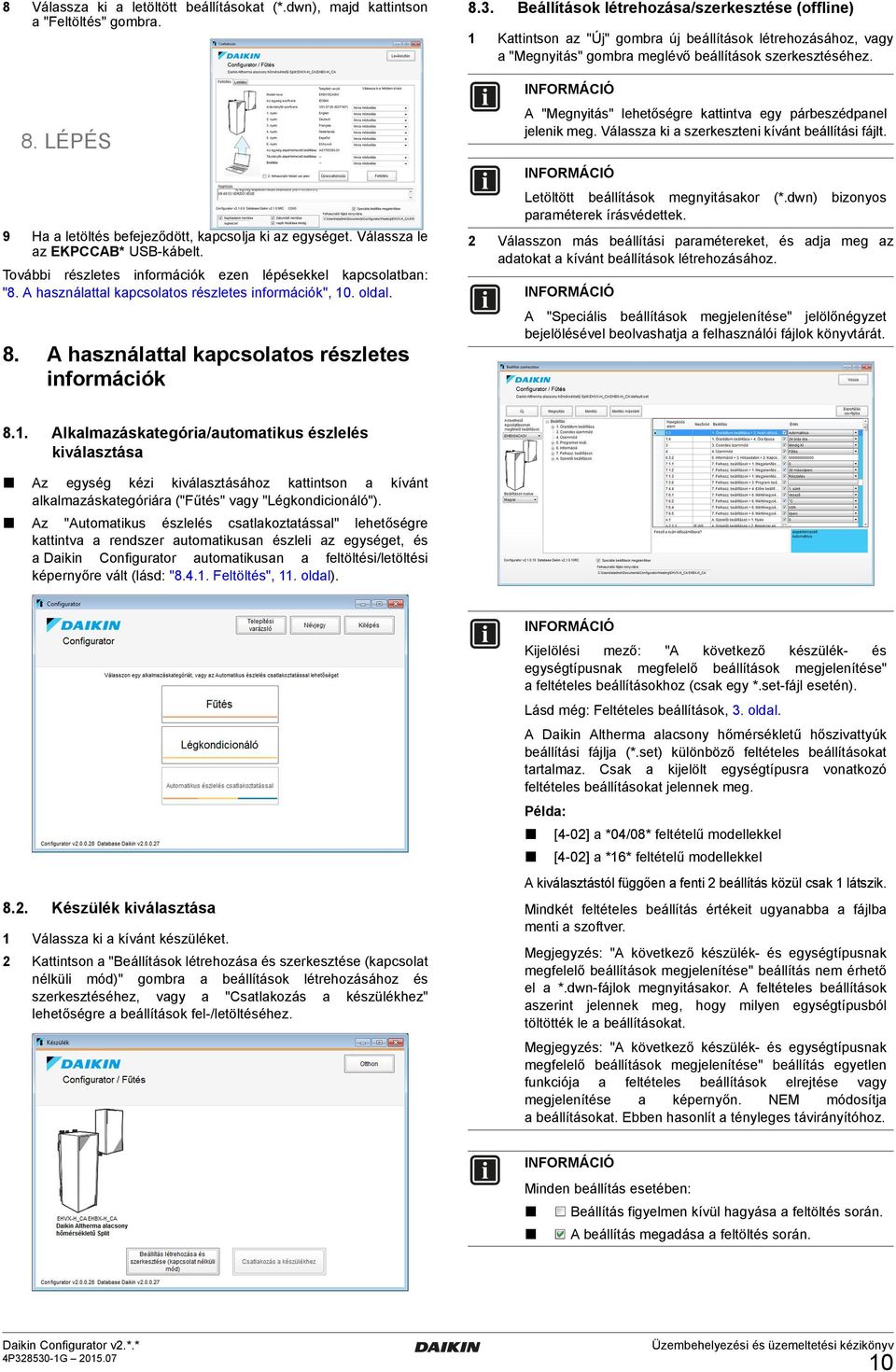

11 8 Válassza ki a letöltött beállításokat (*.dwn), majd kattintson a "Feltöltés" gombra Beállítások létrehozása/szerkesztése (offline) Kattintson az "Új" gombra új beállítások létrehozásához, vagy a "Megnyitás" gombra meglévő beállítások szerkesztéséhez. A "Megnyitás" lehetőségre kattintva egy párbeszédpanel jelenik meg. Válassza ki a szerkeszteni kívánt beállítási fájlt. 8. LÉPÉS Letöltött beállítások megnyitásakor paraméterek írásvédettek. 9 Ha a letöltés befejeződött, kapcsolja ki az egységet. Válassza le az EKPCCAB* USB-kábelt. További részletes információk ezen lépésekkel kapcsolatban: "8. A használattal kapcsolatos részletes információk", 10. oldal. 2 (*.dwn) bizonyos Válasszon más beállítási paramétereket, és adja meg az adatokat a kívánt beállítások létrehozásához. A "Speciális beállítások megjelenítése" jelölőnégyzet bejelölésével beolvashatja a felhasználói fájlok könyvtárát A használattal kapcsolatos részletes információk Alkalmazáskategória/automatikus észlelés kiválasztása Az egység kézi kiválasztásához kattintson a kívánt alkalmazáskategóriára ("Fűtés" vagy "Légkondicionáló"). Az "Automatikus észlelés csatlakoztatással" lehetőségre kattintva a rendszer automatikusan észleli az egységet, és a Daikin Configurator automatikusan a feltöltési/letöltési képernyőre vált (lásd: " Feltöltés", 11. oldal). Kijelölési mező: "A következő készülékés egységtípusnak megfelelő beállítások megjelenítése" a feltételes beállításokhoz (csak egy *.set-fájl esetén). Lásd még: Feltételes beállítások, 3. oldal. A Daikin Altherma alacsony hőmérsékletű hőszivattyúk beállítási fájlja (*.set) különböző feltételes beállításokat tartalmaz. Csak a kijelölt egységtípusra vonatkozó feltételes beállításokat jelennek meg. Példa: [4-02] a *04/08* feltételű modellekkel [4-02] a *16* feltételű modellekkel A kiválasztástól függően a fenti 2 beállítás közül csak 1 látszik Készülék kiválasztása 1 Válassza ki a kívánt készüléket. 2 Kattintson a "Beállítások létrehozása és szerkesztése (kapcsolat nélküli mód)" gombra a beállítások létrehozásához és szerkesztéséhez, vagy a "Csatlakozás a készülékhez" lehetőségre a beállítások fel-/letöltéséhez. Mindkét feltételes beállítás értékeit ugyanabba a fájlba menti a szoftver. Megjegyzés: "A következő készülék- és egységtípusnak megfelelő beállítások megjelenítése" beállítás nem érhető el a *.dwn-fájlok megnyitásakor. A feltételes beállítások aszerint jelennek meg, hogy milyen egységtípusból töltötték le a beállításokat. Megjegyzés: "A következő készülék- és egységtípusnak megfelelő beállítások megjelenítése" beállítás egyetlen funkciója a feltételes beállítások elrejtése vagy megjelenítése a képernyőn. NEM módosítja a beállításokat. Ebben hasonlít a tényleges távirányítóhoz. Minden beállítás esetében: Beállítás figyelmen kívül hagyása a feltöltés során. A beállítás megadása a feltöltés során. 10

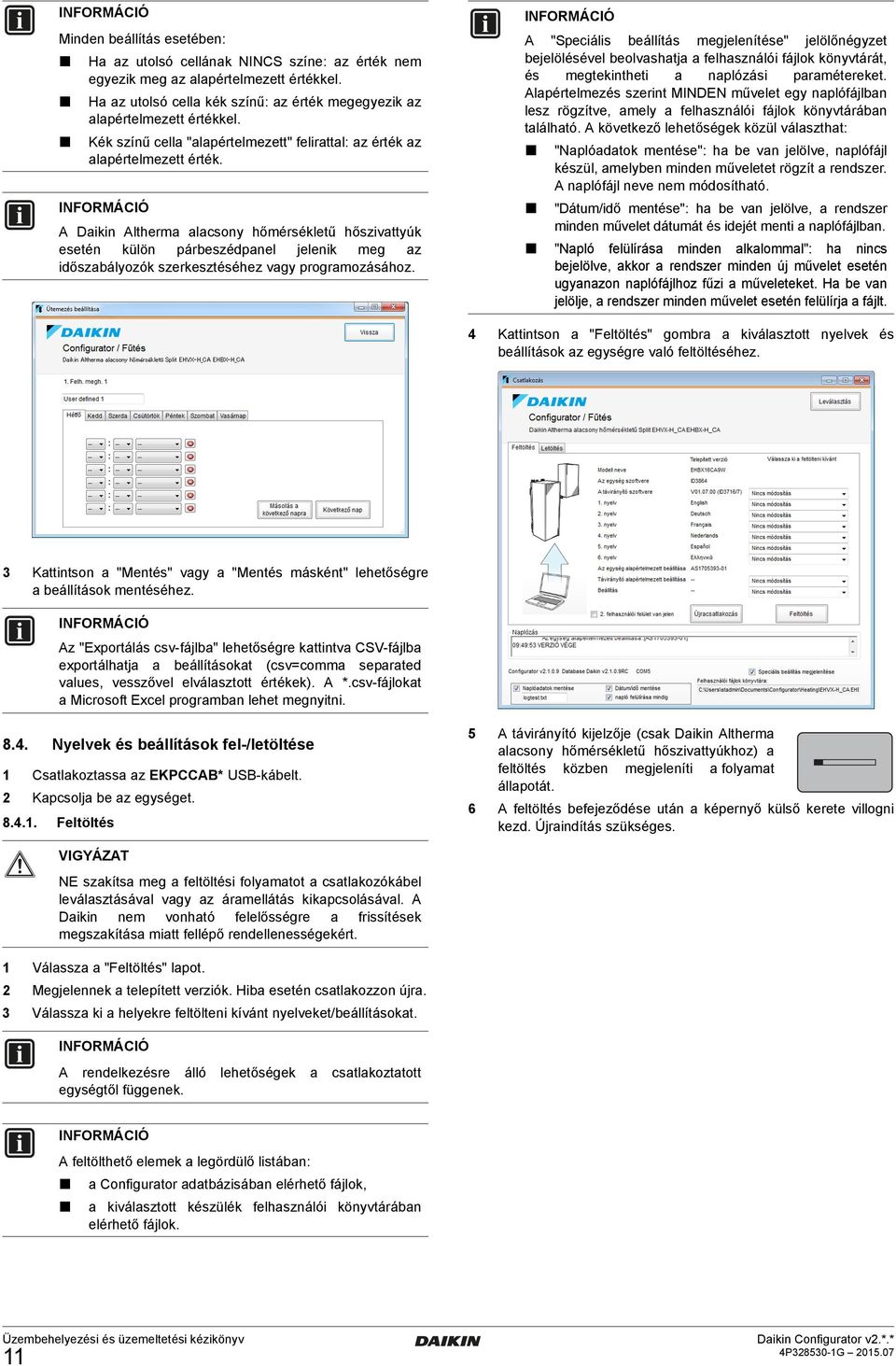

12 Minden beállítás esetében: Ha az utolsó cellának NINCS színe: az érték nem egyezik meg az alapértelmezett értékkel. Ha az utolsó cella kék színű: az érték megegyezik az alapértelmezett értékkel. Kék színű cella "alapértelmezett" felirattal: az érték az alapértelmezett érték. A Daikin Altherma alacsony hőmérsékletű hőszivattyúk esetén külön párbeszédpanel jelenik meg az időszabályozók szerkesztéséhez vagy programozásához. A "Speciális beállítás megjelenítése" jelölőnégyzet bejelölésével beolvashatja a felhasználói fájlok könyvtárát, és megtekintheti a naplózási paramétereket. Alapértelmezés szerint MINDEN művelet egy naplófájlban lesz rögzítve, amely a felhasználói fájlok könyvtárában található. A következő lehetőségek közül választhat: "Naplóadatok mentése": ha be van jelölve, naplófájl készül, amelyben minden műveletet rögzít a rendszer. A naplófájl neve nem módosítható. "Dátum/idő mentése": ha be van jelölve, a rendszer minden művelet dátumát és idejét menti a naplófájlban. "Napló felülírása minden alkalommal": ha nincs bejelölve, akkor a rendszer minden új művelet esetén ugyanazon naplófájlhoz fűzi a műveleteket. Ha be van jelölje, a rendszer minden művelet esetén felülírja a fájlt. 4 Kattintson a "Feltöltés" gombra a kiválasztott nyelvek és beállítások az egységre való feltöltéséhez. 3 Kattintson a "Mentés" vagy a "Mentés másként" lehetőségre a beállítások mentéséhez. Az "Exportálás csv-fájlba" lehetőségre kattintva CSV-fájlba exportálhatja a beállításokat (csv=comma separated values, vesszővel elválasztott értékek). A *.csv-fájlokat a Microsoft Excel programban lehet megnyitni Nyelvek és beállítások fel-/letöltése 1 Csatlakoztassa az EKPCCAB* USB-kábelt. 2 Kapcsolja be az egységet Feltöltés 5 A távirányító kijelzője (csak Daikin Altherma alacsony hőmérsékletű hőszivattyúkhoz) a feltöltés közben megjeleníti a folyamat állapotát. 6 A feltöltés befejeződése után a képernyő külső kerete villogni kezd. Újraindítás szükséges. VIGYÁZAT NE szakítsa meg a feltöltési folyamatot a csatlakozókábel leválasztásával vagy az áramellátás kikapcsolásával. A Daikin nem vonható felelősségre a frissítések megszakítása miatt fellépő rendellenességekért. 1 Válassza a "Feltöltés" lapot. 2 Megjelennek a telepített verziók. Hiba esetén csatlakozzon újra. 3 Válassza ki a helyekre feltölteni kívánt nyelveket/beállításokat. A rendelkezésre álló lehetőségek egységtől függenek. a csatlakoztatott A feltölthető elemek a legördülő listában: a Configurator adatbázisában elérhető fájlok, a kiválasztott készülék felhasználói könyvtárában elérhető fájlok. 11

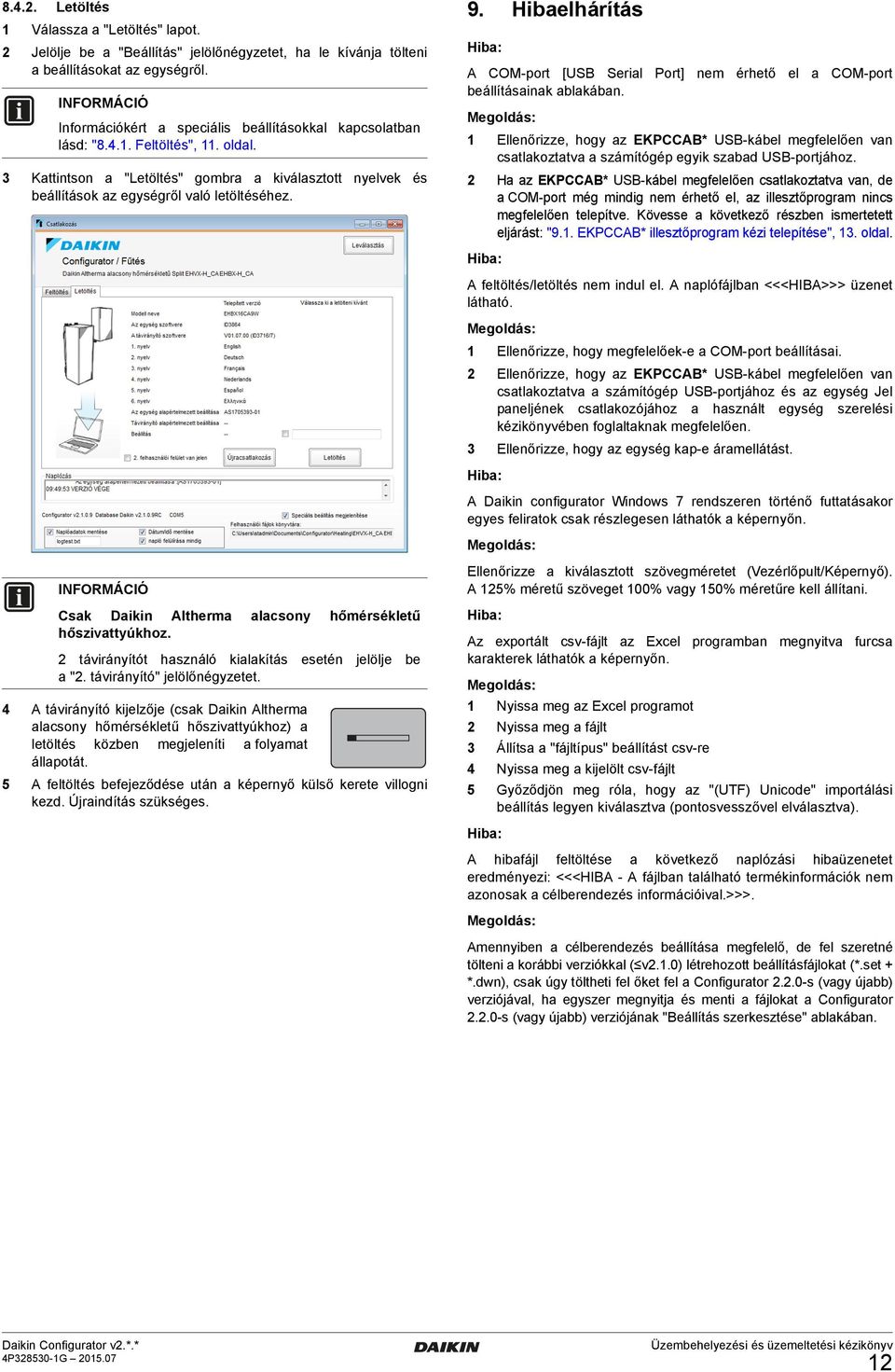

13 Letöltés 1 Válassza a "Letöltés" lapot. 2 Jelölje be a "Beállítás" jelölőnégyzetet, ha le kívánja tölteni a beállításokat az egységről. Információkért a speciális beállításokkal kapcsolatban lásd: " Feltöltés", 11. oldal. 3 Kattintson a "Letöltés" gombra a kiválasztott nyelvek és beállítások az egységről való letöltéséhez. 9. Hibaelhárítás Hiba: A COM-port [USB Serial Port] nem érhető el a COM-port beállításainak ablakában. Megoldás: 1 Ellenőrizze, hogy az EKPCCAB* USB-kábel megfelelően van csatlakoztatva a számítógép egyik szabad USB-portjához. 2 Ha az EKPCCAB* USB-kábel megfelelően csatlakoztatva van, de a COM-port még mindig nem érhető el, az illesztőprogram nincs megfelelően telepítve. Kövesse a következő részben ismertetett eljárást: "9.1. EKPCCAB* illesztőprogram kézi telepítése", 13. oldal. Hiba: A feltöltés/letöltés nem indul el. A naplófájlban <<<HIBA>>> üzenet látható. Megoldás: 1 Ellenőrizze, hogy megfelelőek-e a COM-port beállításai. 2 Ellenőrizze, hogy az EKPCCAB* USB-kábel megfelelően van csatlakoztatva a számítógép USB-portjához és az egység Jel paneljének csatlakozójához a használt egység szerelési kézikönyvében foglaltaknak megfelelően. 3 Ellenőrizze, hogy az egység kap-e áramellátást. Hiba: A Daikin configurator Windows 7 rendszeren történő futtatásakor egyes feliratok csak részlegesen láthatók a képernyőn. Megoldás: Csak Daikin Altherma alacsony hőmérsékletű hőszivattyúkhoz. 2 távirányítót használó kialakítás esetén jelölje be a "2. távirányító" jelölőnégyzetet. 4 A távirányító kijelzője (csak Daikin Altherma alacsony hőmérsékletű hőszivattyúkhoz) a letöltés közben megjeleníti a folyamat állapotát. 5 A feltöltés befejeződése után a képernyő külső kerete villogni kezd. Újraindítás szükséges. Ellenőrizze a kiválasztott szövegméretet (Vezérlőpult/Képernyő). A 125% méretű szöveget 100% vagy 150% méretűre kell állítani. Hiba: Az exportált csv-fájlt az Excel programban megnyitva furcsa karakterek láthatók a képernyőn. Megoldás: 1 Nyissa meg az Excel programot 2 Nyissa meg a fájlt 3 Állítsa a "fájltípus" beállítást csv-re 4 Nyissa meg a kijelölt csv-fájlt 5 Győződjön meg róla, hogy az "(UTF) Unicode" importálási beállítás legyen kiválasztva (pontosvesszővel elválasztva). Hiba: A hibafájl feltöltése a következő naplózási hibaüzenetet eredményezi: <<<HIBA - A fájlban található termékinformációk nem azonosak a célberendezés információival.>>>. Megoldás: Amennyiben a célberendezés beállítása megfelelő, de fel szeretné tölteni a korábbi verziókkal ( v2.1.0) létrehozott beállításfájlokat (*.set + *.dwn), csak úgy töltheti fel őket fel a Configurator s (vagy újabb) verziójával, ha egyszer megnyitja és menti a fájlokat a Configurator s (vagy újabb) verziójának "Beállítás szerkesztése" ablakában. 12

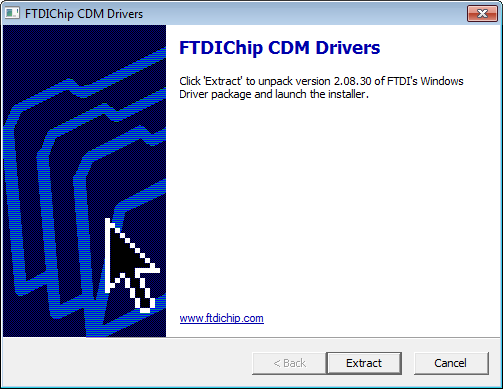

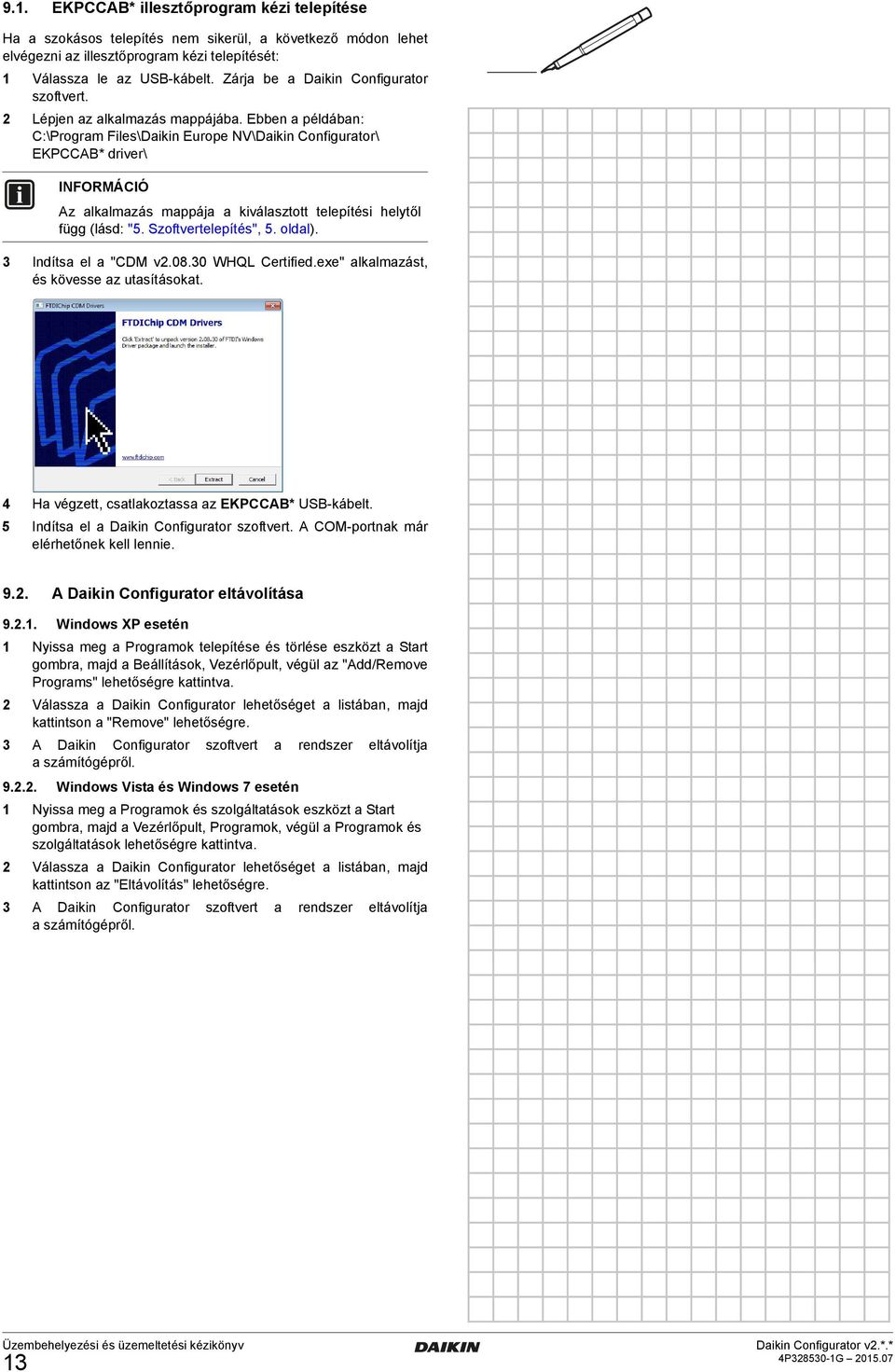

14 9.1. EKPCCAB* illesztőprogram kézi telepítése Ha a szokásos telepítés nem sikerül, a következő módon lehet elvégezni az illesztőprogram kézi telepítését: 1 Válassza le az USB-kábelt. Zárja be a Daikin Configurator szoftvert. 2 Lépjen az alkalmazás mappájába. Ebben a példában: C:\Program Files\Daikin Europe NV\Daikin Configurator\ EKPCCAB* driver\ Az alkalmazás mappája a kiválasztott telepítési helytől függ (lásd: "5. Szoftvertelepítés", 5. oldal). 3 Indítsa el a "CDM v WHQL Certified.exe" alkalmazást, és kövesse az utasításokat. 4 Ha végzett, csatlakoztassa az EKPCCAB* USB-kábelt. 5 Indítsa el a Daikin Configurator szoftvert. A COM-portnak már elérhetőnek kell lennie A Daikin Configurator eltávolítása Windows XP esetén 1 Nyissa meg a Programok telepítése és törlése eszközt a Start gombra, majd a Beállítások, Vezérlőpult, végül az "Add/Remove Programs" lehetőségre kattintva. 2 Válassza a Daikin Configurator lehetőséget a listában, majd kattintson a "Remove" lehetőségre. 3 A Daikin Configurator szoftvert a rendszer eltávolítja a számítógépről Windows Vista és Windows 7 esetén 1 Nyissa meg a Programok és szolgáltatások eszközt a Start gombra, majd a Vezérlőpult, Programok, végül a Programok és szolgáltatások lehetőségre kattintva. 2 Válassza a Daikin Configurator lehetőséget a listában, majd kattintson az "Eltávolítás" lehetőségre. 3 A Daikin Configurator szoftvert a rendszer eltávolítja a számítógépről. 13

15
