3590EGT "GRAPHIC TOUCH": ÉRINTŐ KÉPERNYŐS MÉRLEGMŰSZER IPARI ALKALMAZÁSOKHOZ

Átírás

1 3590EGT "GRAPHIC TOUCH": ÉRINTŐ KÉPERNYŐS MÉRLEGMŰSZER IPARI ALKALMAZÁSOKHOZ Digitális mérlegműszer nagy érintőképernyővel, alkalmas fejlett ipari alkalmazásokhoz. Lehetőség van megjeleníteni az összes mérési adatot és testre szabni a képernyőn való megjelenést, leegyszerűsíti a használatot. Ellátva programozható bemenetekkel és kimenetekkel, 3 soros porttal, adat átviteli protokollokkal, teljes mértékben konfigurálható nyomtatási képek, integrált alibi memória, és egy port vonalkód/kártya olvasó csatlakoztatásához. CE-M hitelesíthető (OIML R-76 / EN 45501). 3590EGT rozsdamentes acél mérlegműszer grafikus színes érintőképernyővel 3590EGT mérlegműszer IP65 INOX nyomtatóval 3590EGT: Rozsdamentes acél mérlegműszer érintő képernyővel. FŐBB JELLEMZŐK Grafikus érintő képernyő háttérvilágítással, mérete: 120x90mm. Többnyelvű program. 15 gombos alfanumerikus vízálló billentyűzet. Rozsdamentes acél ház IP68-as védelemmel, új IP68-as védelmi rendszerrel. Választható virtuális QWERTY, AZERTY vagy QWERTZ billentyűzet. Ellátva 3 színű jelzőfénnyel. Méretek: 280x143x185 mm. Használható asztalon, rögzítgető állványra, falra. Valós idejű óra és permanens adat tárolás. Ellátva alibi memóriával, alaplapra integrálva. Kérésre belső micro SD foglalat, logók és testre szabott kijelző adatainak tárolásáért. A DINITOOLS-al elérhető funkciók - Konfigurálás, adat bevitel és nyomtatási kép szerkesztés. - Az összes PC-n lévő információ mentése és vissza töltése. - A konfiguráció teljes visszaállítása. - A készülék kalibrálása numerikus értékekkel. - képernyő testre szabása. 24-bit A/D konverter, 4 csatorna, max 200 konv./sec. és max 8 jel linearizálási pont. 4 db független analóg csatorna (legfeljebb 2 az E- AF03 változatnál) súly olvasására. Csatlakoztatható max 16 analóg 350-Ohm-os (vagy 45 db 1000-Ohm-os) mérőcella és a főbb digitális mérőcellák, melyek elérhetőek a piacon (E-AF03 modell). max e OIML vagy 0,3 µv/d CE-M hitelesítés. max kijelzett osztás belső felhasználásra, belső felbontás max pont. Csatlakoztatható hozzá nyomtató és címkéző teljesen szabadon programozható nyomtatási formátumokkal Vac tápellátás. FŐBB TANÚSÍTVÁNYOK EC Type Approval (EN45501). OIML R76 OIML R51-MID OIML R134 (AF09) 1

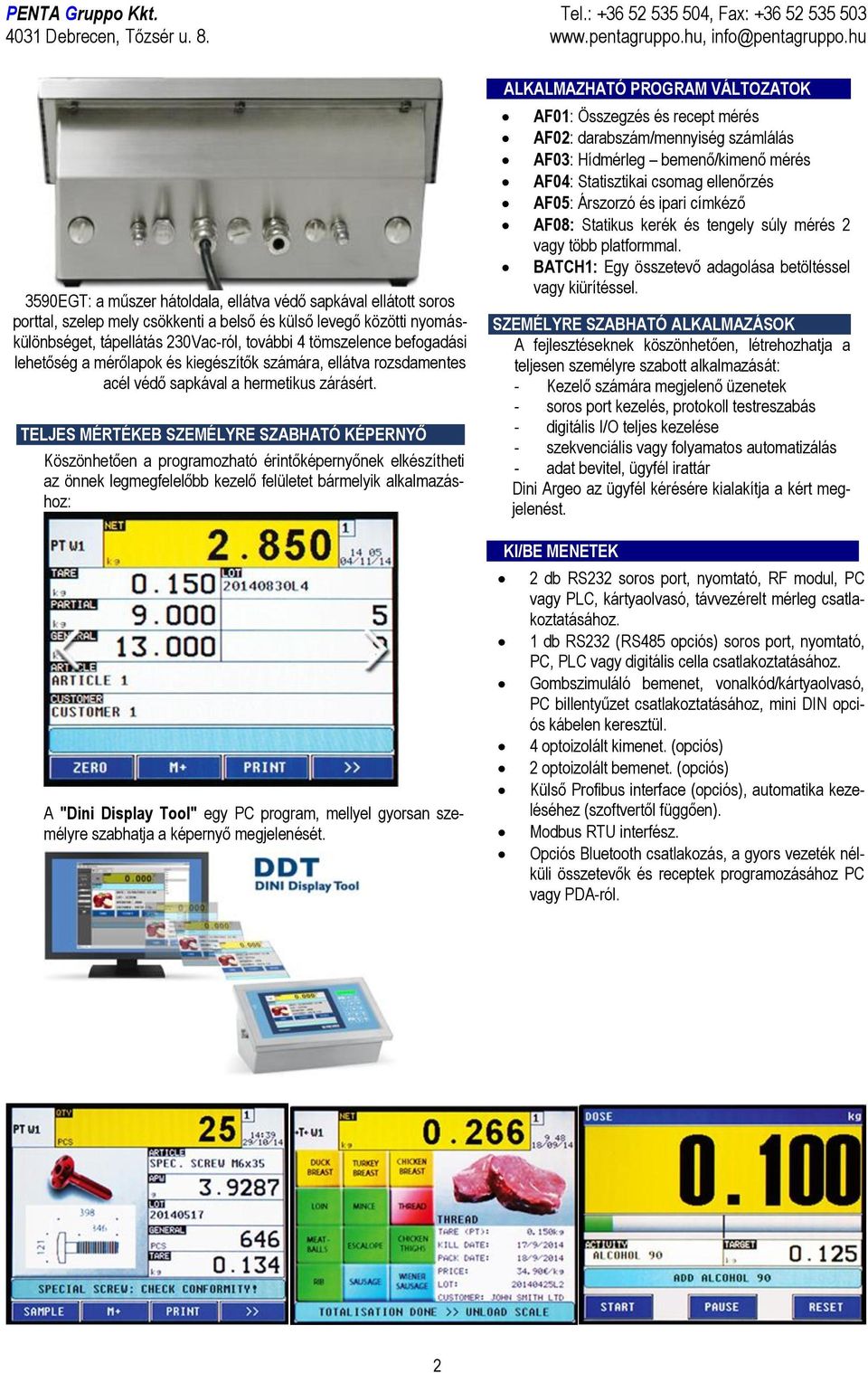

2 3590EGT: a műszer hátoldala, ellátva védő sapkával ellátott soros porttal, szelep mely csökkenti a belső és külső levegő közötti nyomáskülönbséget, tápellátás 230Vac-ról, további 4 tömszelence befogadási lehetőség a mérőlapok és kiegészítők számára, ellátva rozsdamentes acél védő sapkával a hermetikus zárásért. TELJES MÉRTÉKEB SZEMÉLYRE SZABHATÓ KÉPERNYŐ Köszönhetően a programozható érintőképernyőnek elkészítheti az önnek legmegfelelőbb kezelő felületet bármelyik alkalmazáshoz: A "Dini Display Tool" egy PC program, mellyel gyorsan személyre szabhatja a képernyő megjelenését. ALKALMAZHATÓ PROGRAM VÁLTOZATOK AF01: Összegzés és recept mérés AF02: darabszám/mennyiség számlálás AF03: Hídmérleg bemenő/kimenő mérés AF04: Statisztikai csomag ellenőrzés AF05: Árszorzó és ipari címkéző AF08: Statikus kerék és tengely súly mérés 2 vagy több platformmal. BATCH1: Egy összetevő adagolása betöltéssel vagy kiürítéssel. SZEMÉLYRE SZABHATÓ ALKALMAZÁSOK A fejlesztéseknek köszönhetően, létrehozhatja a teljesen személyre szabott alkalmazását: - Kezelő számára megjelenő üzenetek - soros port kezelés, protokoll testreszabás - digitális I/O teljes kezelése - szekvenciális vagy folyamatos automatizálás - adat bevitel, ügyfél irattár Dini Argeo az ügyfél kérésére kialakítja a kért megjelenést. KI/BE MENETEK 2 db RS232 soros port, nyomtató, RF modul, PC vagy PLC, kártyaolvasó, távvezérelt mérleg csatlakoztatásához. 1 db RS232 (RS485 opciós) soros port, nyomtató, PC, PLC vagy digitális cella csatlakoztatásához. Gombszimuláló bemenet, vonalkód/kártyaolvasó, PC billentyűzet csatlakoztatásához, mini DIN opciós kábelen keresztül. 4 optoizolált kimenet. (opciós) 2 optoizolált bemenet. (opciós) Külső Profibus interface (opciós), automatika kezeléséhez (szoftvertől függően). Modbus RTU interfész. Opciós Bluetooth csatlakozás, a gyors vezeték nélküli összetevők és receptek programozásához PC vagy PDA-ról. 2

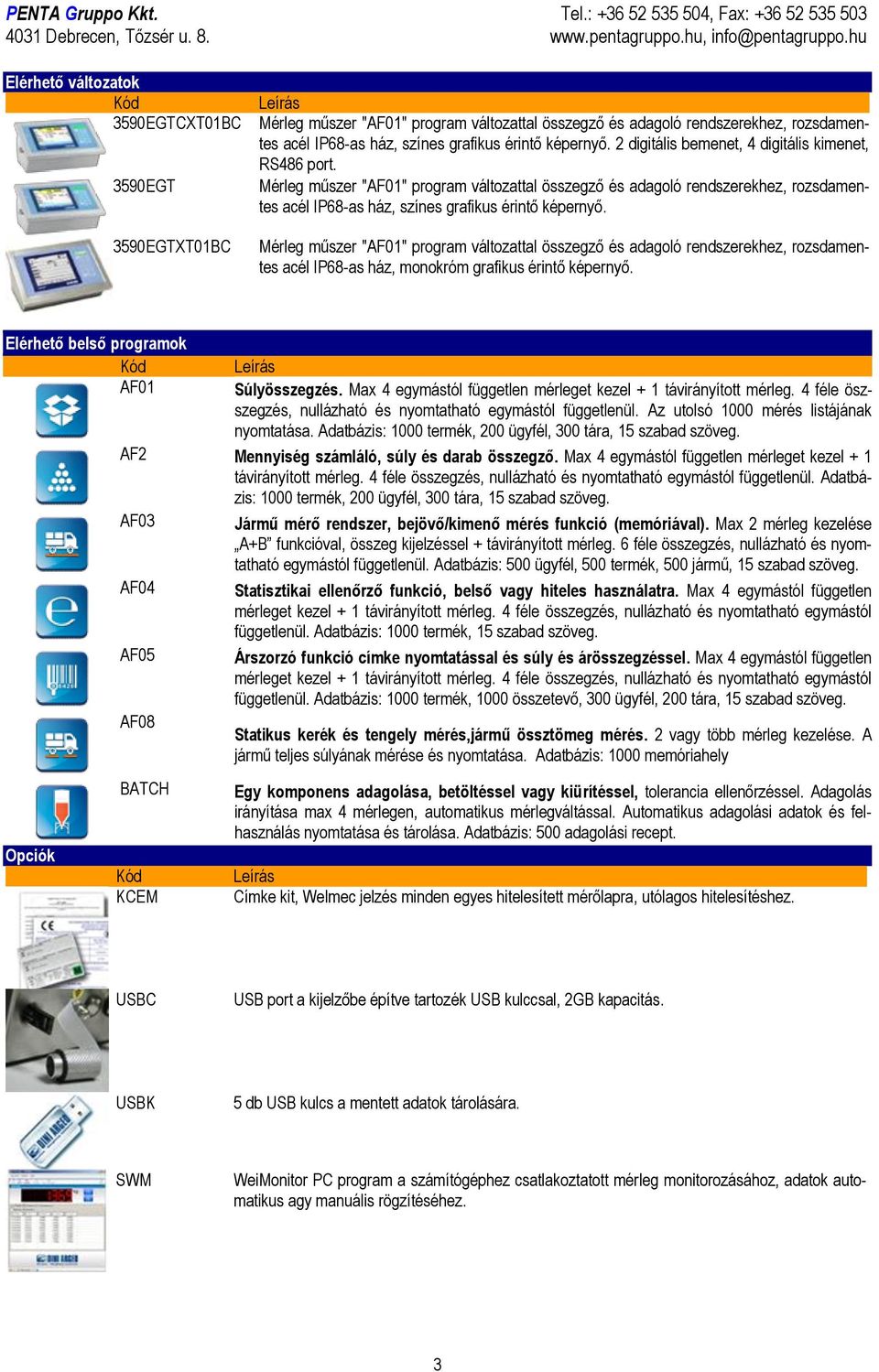

3 Elérhető változatok 3590EGTCXT01BC 3590EGT 3590EGTXT01BC Mérleg műszer "AF01" program változattal összegző és adagoló rendszerekhez, rozsdamentes acél IP68-as ház, színes grafikus érintő képernyő. 2 digitális bemenet, 4 digitális kimenet, RS486 port. Mérleg műszer "AF01" program változattal összegző és adagoló rendszerekhez, rozsdamentes acél IP68-as ház, színes grafikus érintő képernyő. Mérleg műszer "AF01" program változattal összegző és adagoló rendszerekhez, rozsdamentes acél IP68-as ház, monokróm grafikus érintő képernyő. Elérhető belső programok AF01 Súlyösszegzés. Max 4 egymástól független mérleget kezel + 1 távirányított mérleg. 4 féle öszszegzés, nullázható és nyomtatható egymástól függetlenül. Az utolsó 1000 mérés listájának nyomtatása. Adatbázis: 1000 termék, 200 ügyfél, 300 tára, 15 szabad szöveg. AF2 Mennyiség számláló, súly és darab összegző. Max 4 egymástól független mérleget kezel + 1 távirányított mérleg. 4 féle összegzés, nullázható és nyomtatható egymástól függetlenül. Adatbázis: 1000 termék, 200 ügyfél, 300 tára, 15 szabad szöveg. AF03 Jármű mérő rendszer, bejövő/kimenő mérés funkció (memóriával). Max 2 mérleg kezelése A+B funkcióval, összeg kijelzéssel + távirányított mérleg. 6 féle összegzés, nullázható és nyomtatható egymástól függetlenül. Adatbázis: 500 ügyfél, 500 termék, 500 jármű, 15 szabad szöveg. AF04 Statisztikai ellenőrző funkció, belső vagy hiteles használatra. Max 4 egymástól független mérleget kezel + 1 távirányított mérleg. 4 féle összegzés, nullázható és nyomtatható egymástól függetlenül. Adatbázis: 1000 termék, 15 szabad szöveg. AF05 Árszorzó funkció címke nyomtatással és súly és árösszegzéssel. Max 4 egymástól független mérleget kezel + 1 távirányított mérleg. 4 féle összegzés, nullázható és nyomtatható egymástól függetlenül. Adatbázis: 1000 termék, 1000 összetevő, 300 ügyfél, 200 tára, 15 szabad szöveg. AF08 Statikus kerék és tengely mérés,jármű össztömeg mérés. 2 vagy több mérleg kezelése. A jármű teljes súlyának mérése és nyomtatása. Adatbázis: 1000 memóriahely Opciók BATCH KCEM Egy komponens adagolása, betöltéssel vagy kiürítéssel, tolerancia ellenőrzéssel. Adagolás irányítása max 4 mérlegen, automatikus mérlegváltással. Automatikus adagolási adatok és felhasználás nyomtatása és tárolása. Adatbázis: 500 adagolási recept. Címke kit, Welmec jelzés minden egyes hitelesített mérőlapra, utólagos hitelesítéshez. USBC USB port a kijelzőbe építve tartozék USB kulccsal, 2GB kapacitás. USBK 5 db USB kulcs a mentett adatok tárolására. SWM WeiMonitor PC program a számítógéphez csatlakoztatott mérleg monitorozásához, adatok automatikus agy manuális rögzítéséhez. 3

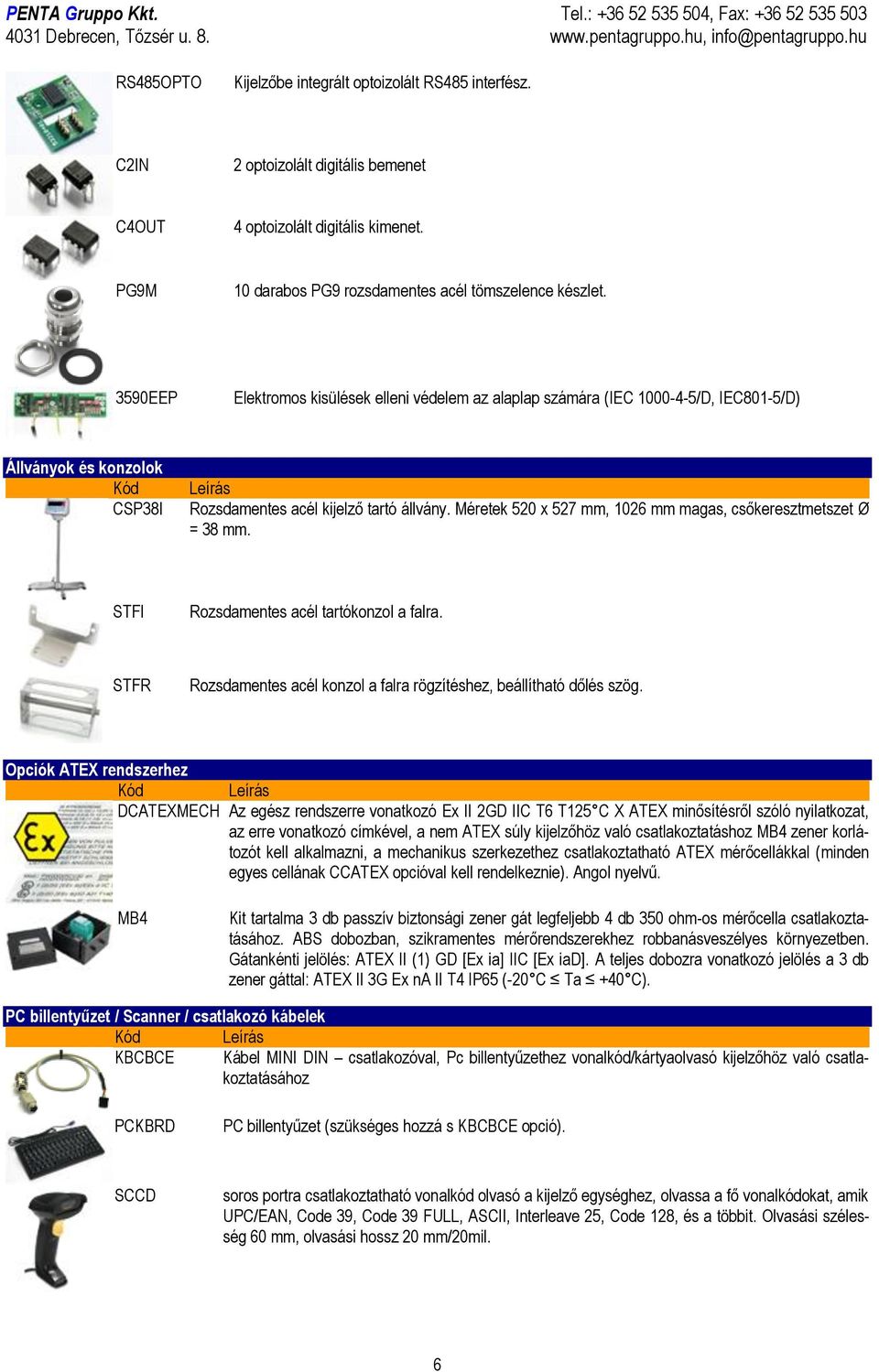

4 DBM Számítógépes program a számítógéphez csatlakoztatott 3590Exx és CPWExx mérlegműszerek gyors adatbázis szerkesztéséhez. DDT Számítógépes program a számítógéphez csatlakoztatott 3590ET és 3590EGT mérlegműszerek érintőképernyőjének személyre szabásához. GTMEM 10 memória kártya a testre szabott képernyők és logók, képek tárolásához TPRXTEGT 3590EGT mérlegműszerhez csatlakoztatható termikus nyomtató rozsdamentes acél IP65-ös házban, áttetsző fedőlappal, 50mm/sec nyomtatási sebesség, 203 dpi felbontás, 24/40 oszlopok, 58 mm széles papír; 50 mm tekercs átmérő, csatlakozó kábellel, tápellátást a mérlegműszerről kapja. Durva vagy magas higiéniai követelményeket támasztó környezetbe. LX300PRO Pont mátrix nyomtató, 1,5 m RS232 kábellel a kijelzőhöz való csatlakoztatáshoz, külső 100/240 Vac adapter. TM295 Pont mátrix nyomtató, 1,5 m RS232 kábellel a kijelzőhöz való csatlakoztatáshoz, külső 100/240 Vac adapter. LP542S SMTPLUSPRO SMTRPK Hő papíros etikett nyomtató, automatikus papírlevágással, felbontása 8pont/mm lapszélesség 104mm, nyomtatási sebesség 76mm/sek, RS 232/C és soros porttal. Vonalkód nyomtatás. Áramellátás 100/240 VAC, 1,5 m hosszú kábellel. Professzionális termikus címkéző, címke leválasztó mechanikával, felbontás: 8 dots/mm, max címke szélesség 112 mm, nyomtatási sebesség 200 mm/sec, RS232, paralel és USB csatlakozó. Nyomtatható vele a leggyakrabban használt vonalkódok, tápellátás külső adatperről (tartozék), tartozék csatlakozó adatkábel (1,5m). Címkeleválasztó és hordozó vissza csévélő mechanika SMTPLUS címkézőhöz. RSCBLP RS232 kábel, 1,5m hosszú LP542, SMTPLUS, PR nyomtatók mérlegműszerhez csatlakoztatásához. PRNSERV Legfeljebb 4 nyomtatási kép ügyfél igényeihez szerkesztve: OBTPR, OBMMC, OBMDP, TM295, LX300 APRNSERV Legfeljebb 4 nyomtatási kép ügyfél igényeihez szerkesztve: LP542S, SMTPLUS. OBRF OBRFUSB 868 MHz rádió frekvenciás külsőegység csatlakoztatható a kijelzőhöz RS232 porton keresztül. ABS IP65-ös házban, 3 m csatlakozó kábellel. Max. hatótávolság megfelelő körülmények között: 70m épületen belül, 150m szabad térben. Max 50 konfigurálható csatorna (szükséges kombinálni másik rádió frekvenciás modullal). 868MHz rádió frekvenciás modul PC hez PVC házban, USB bemenettel, tápellátást közvetlenül az USB-ről kapja, 1m USB/mini USB kábellel. Max. hatótávolság megfelelő körülmények között: 70m bel térben, 150m szabad térben. Max 50 konfigurálható csatorna, könnyen programozható a PC-ről. (szükséges kombinálni másik rádió frekvenciás modullal). 4

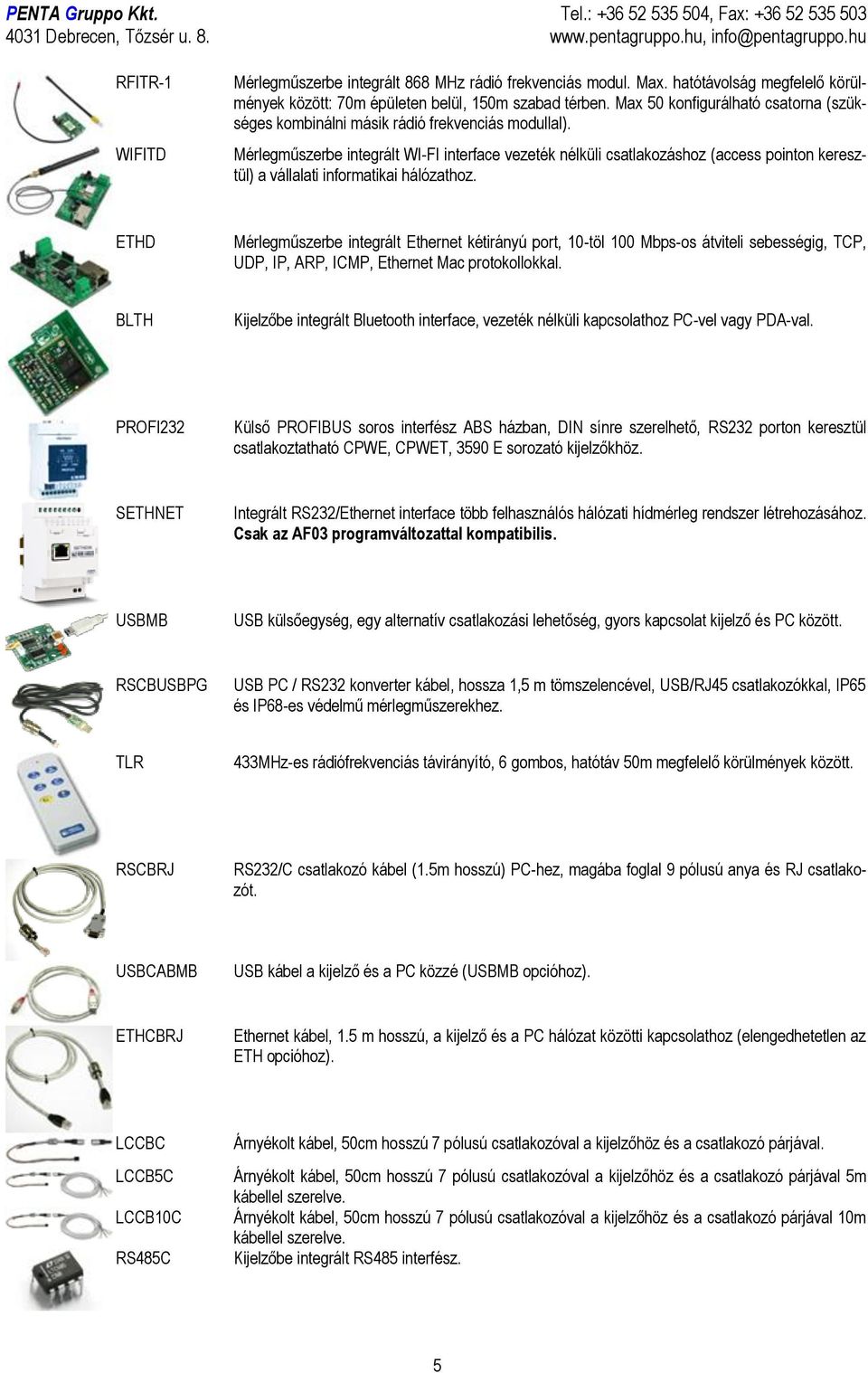

5 RFITR-1 WIFITD Mérlegműszerbe integrált 868 MHz rádió frekvenciás modul. Max. hatótávolság megfelelő körülmények között: 70m épületen belül, 150m szabad térben. Max 50 konfigurálható csatorna (szükséges kombinálni másik rádió frekvenciás modullal). Mérlegműszerbe integrált WI-FI interface vezeték nélküli csatlakozáshoz (access pointon keresztül) a vállalati informatikai hálózathoz. ETHD Mérlegműszerbe integrált Ethernet kétirányú port, 10-töl 100 Mbps-os átviteli sebességig, TCP, UDP, IP, ARP, ICMP, Ethernet Mac protokollokkal. BLTH Kijelzőbe integrált Bluetooth interface, vezeték nélküli kapcsolathoz PC-vel vagy PDA-val. PROFI232 Külső PROFIBUS soros interfész ABS házban, DIN sínre szerelhető, RS232 porton keresztül csatlakoztatható CPWE, CPWET, 3590 E sorozató kijelzőkhöz. SETHNET Integrált RS232/Ethernet interface több felhasználós hálózati hídmérleg rendszer létrehozásához. Csak az AF03 programváltozattal kompatibilis. USBMB USB külsőegység, egy alternatív csatlakozási lehetőség, gyors kapcsolat kijelző és PC között. RSCBUSBPG USB PC / RS232 konverter kábel, hossza 1,5 m tömszelencével, USB/RJ45 csatlakozókkal, IP65 és IP68-es védelmű mérlegműszerekhez. TLR 433MHz-es rádiófrekvenciás távirányító, 6 gombos, hatótáv 50m megfelelő körülmények között. RSCBRJ RS232/C csatlakozó kábel (1.5m hosszú) PC-hez, magába foglal 9 pólusú anya és RJ csatlakozót. USBCABMB USB kábel a kijelző és a PC közzé (USBMB opcióhoz). ETHCBRJ Ethernet kábel, 1.5 m hosszú, a kijelző és a PC hálózat közötti kapcsolathoz (elengedhetetlen az ETH opcióhoz). LCCBC LCCB5C LCCB10C RS485C Árnyékolt kábel, 50cm hosszú 7 pólusú csatlakozóval a kijelzőhöz és a csatlakozó párjával. Árnyékolt kábel, 50cm hosszú 7 pólusú csatlakozóval a kijelzőhöz és a csatlakozó párjával 5m kábellel szerelve. Árnyékolt kábel, 50cm hosszú 7 pólusú csatlakozóval a kijelzőhöz és a csatlakozó párjával 10m kábellel szerelve. Kijelzőbe integrált RS485 interfész. 5

6 RS485OPTO Kijelzőbe integrált optoizolált RS485 interfész. C2IN 2 optoizolált digitális bemenet C4OUT 4 optoizolált digitális kimenet. PG9M 10 darabos PG9 rozsdamentes acél tömszelence készlet. 3590EEP Elektromos kisülések elleni védelem az alaplap számára (IEC /D, IEC801-5/D) Állványok és konzolok CSP38I Rozsdamentes acél kijelző tartó állvány. Méretek 520 x 527 mm, 1026 mm magas, csőkeresztmetszet Ø = 38 mm. STFI Rozsdamentes acél tartókonzol a falra. STFR Rozsdamentes acél konzol a falra rögzítéshez, beállítható dőlés szög. Opciók ATEX rendszerhez DCATEXMECH Az egész rendszerre vonatkozó Ex II 2GD IIC T6 T125 C X ATEX minősítésről szóló nyilatkozat, az erre vonatkozó címkével, a nem ATEX súly kijelzőhöz való csatlakoztatáshoz MB4 zener korlátozót kell alkalmazni, a mechanikus szerkezethez csatlakoztatható ATEX mérőcellákkal (minden egyes cellának CCATEX opcióval kell rendelkeznie). Angol nyelvű. MB4 Kit tartalma 3 db passzív biztonsági zener gát legfeljebb 4 db 350 ohm-os mérőcella csatlakoztatásához. ABS dobozban, szikramentes mérőrendszerekhez robbanásveszélyes környezetben. Gátankénti jelölés: ATEX II (1) GD [Ex ia] IIC [Ex iad]. A teljes dobozra vonatkozó jelölés a 3 db zener gáttal: ATEX II 3G Ex na II T4 IP65 (-20 C Ta +40 C). PC billentyűzet / Scanner / csatlakozó kábelek KBCBCE Kábel MINI DIN csatlakozóval, Pc billentyűzethez vonalkód/kártyaolvasó kijelzőhöz való csatlakoztatásához PCKBRD PC billentyűzet (szükséges hozzá s KBCBCE opció). SCCD soros portra csatlakoztatható vonalkód olvasó a kijelző egységhez, olvassa a fő vonalkódokat, amik UPC/EAN, Code 39, Code 39 FULL, ASCII, Interleave 25, Code 128, és a többit. Olvasási szélesség 60 mm, olvasási hossz 20 mm/20mil. 6
