1 Leica DISTO TM X30 The original laser distance meter

2 Tartalomjegyzék A műszer beállítása Bevezetés Áttekintés Kijelző Elemek behelyezése Műveletek Be- és kikapcsolás Törlés Üzenetkódok Vonatkoztatási pont beállítása / állvány Többfunkciós végdarab Távolság mértékegységének beállítása Hajlás mértékegységének beállítása Időzítő (automatikus kioldás) Hangjelzés be- és kikapcsolása Megvilágítás be- és kikapcsolása Billentyűzár bekapcsolása Billentyűzár kikapcsolása Mérési funkciók Egyszeri távolságmérés Folyamatos / minimum-maximum mérés Hozzáad / Kivon Terület Térfogat Háromszög területe Pitagorasz (3 pont) Pitagorasz (részmagasság) Kitűzés Intelligens vízszintes mód Magasság nyomon követése Memória (0 utolsó kijelzett érték) Memória törlése Kalibrálás Hajlásérzékelő kalibrálása (Hajláskalibrálás) Műszaki adatok Üzenetkódok Karbantartás Garancia Biztonsági előírások Felelősségvállalás Megengedett használat Tiltott használat Használat közbeni veszélyek Használati körülmények Ártalmatlanítás Elektromágneses összeférhetőség (EMC) Lézerosztály Címkék Leica DISTO TM X a

3 A műszer beállítása Bevezetés A termék első használata előtt figyelmesen olvassa el a biztonsági előírásokat és a használati útmutatót. A termékért felelős személynek biztosítani kell, hogy az összes felhasználó megértse és betartsa ezeket az utasításokat. A szimbólumok jelentése: FIGYELMEZTETÉS Olyan veszélyhelyzetet vagy akaratlan használati módot jelez, amely halált vagy súlyos sérülést okozhat. FIGYELEM Olyan veszélyhelyzetet vagy akaratlan használati módot jelez, amely kisebb sérülést, illetve jelentős anyagi, pénzügyi vagy környezeti kárt okozhat. i Olyan fontos tudnivaló, amelynek betartása a műszer szakszerű és hatékony kezeléséhez elengedhetetlen. Áttekintés Kijelző Be / Mérés Hozzáad Terület / Térfogat / Háromszög területe/ Pitagorasz/ Kitűzés Mérési vonatkoztatási pont Törlés / Ki Kivonás Memória / Mértékegység Intelligens vízszintes mód Időzítő Leica DISTO TM X a

4 A műszer beállítása Kijelző Elemek behelyezése Vízszintes távolságmérés Kitűzés mérése pont Kerület Hajlásszög Információ Fal területe Lejtőhossz Mennyezet területe Hozzáadás / Kivonás. eredmény Fő kijelzősor Terület / Térfogat Megvilágítás Memória Időzítő Pitagorasz Háromszög területe Elem Min./max. mérése Közvetett magasság Mértékegységek i A megbízhatóság növelése érdekében ne használjon cink-szén elemeket. Cserélje ki az elemeket, ha az elem szimbólum villog. Leica DISTO TM X a 3

5 Műveletek Be- és kikapcsolás Törlés Üzenetkódok BE KI s A készülék kikapcsol. i A bekapcsológombot másodpercig lenyomva tartva elindul a folyamatos mérési mód. Vonatkoztatási pont beállítása / állvány i A távolságot a készülék felső részétől számítva méri. x Utolsó művelet visszavonása. Ha a gombot másodpercig lenyomva tartja, a vonatkoztatási pont tartósan a készülék felső része lesz. x A jelenlegi funkció elhagyása, visszatérés az alapértelmezett működési módhoz. Ha egy szám kíséretében megjelenik az InFo üzenet, akkor kövesse az Üzenetkódok részben leírt utasításokat. Példa: A távolságot ettől kezdve az állványmenettől számítva méri. 3 A távolságot a készülék alsó részétől számítva méri (normál beállítás). Leica DISTO TM X a 4

6 Műveletek Többfunkciós végdarab i A műszer a végdarabot állását automatikusan felismeri, és ennek megfelelően módosítja a távolságmérés kezdőpontját. Távolság mértékegységének beállítása Hajlás mértékegységének beállítása s Váltás a következő mértékegységek között: m m 0.00 m 0.00 ft 0 00 / in 0 in /3 s-ig egyszerre Váltás a következő mértékegységek között: % Időzítő (automatikus kioldás) s i Automatikus kioldás késleltetésének beállítása (max. 60 s, normál beállítás 5 s) Ha a lézer aktiválva van, akkor a gomb elengedése után a kijelzőn a mérésig hátralevő másodpercek visszaszámlálása látható. A késleltetett kioldást a célzás pontosságának növelése érdekében célszerű alkalmazni, pl. nagyobb távolságok esetén. Ezzel megelőzhető, hogy a mérés gomb lenyomásakor a műszer elmozduljon. Leica DISTO TM X a 5

7 Műveletek Hangjelzés be- és kikapcsolása Megvilágítás be- és kikapcsolása s-ig egyszerre s-ig egyszerre Billentyűzár bekapcsolása Billentyűzár kikapcsolása s-ig egyszerre PRESS MINUS s-en belül Leica DISTO TM X a 6

8 Mérési funkciók Egyszeri távolságmérés Irányítsa a lézert a célpontra. 3 i 8.53 m Célfelületek: Mérési hiba következhet be, ha a felület színtelen folyadék, üveg, polisztirénhab vagy félig áteresztő anyag, vagy ha tükörfényes felületre céloznak. Sötét felületeknél a mérési idő hosszabb lesz. Folyamatos / minimum-maximum mérés min. max. Megjelenik a minimális és maximális távolság (min, max). A fő kijelzősor az utoljára mért értéket mutatja. 3 s Hozzáad / Kivon 7.33 m Helyiségek átlós távolságának (maximális értékek) vagy vízszintes távolságának (minimális értékek) meghatározására. A következő mérés hozzáadódik az előzőhöz. A következő mérés levonódik az előzőből m 3 i 7.33 m.847 m Folyamatos / minimum-maximum mérés leállítása. Az eredmény a fő kijelzősorban látható, a mért érték pedig felette. Ez az eljárás szükség esetén megismételhető. Ugyanez az eljárás használható területek vagy térfogatok hozzáadására és kivonására. Leica DISTO TM X a 7

9 Mérési funkciók Terület x Irányítsa a lézert az első célpontra. 3 4 Irányítsa a lézert a második célpontra. 5 i 4.35 m Az eredmény a fő kijelzősorban látható, a mért érték pedig felette. Részmérések: Az első mérés után nyomja meg a + vagy gombot. Mérjen, és adja hozzá vagy vonja le a távolságokat Befejezés a DIST gombbal. Mérje meg a. hosszúságot. 6 s 9.83 m 4.35 m Kerület Terület Leica DISTO TM X a 8

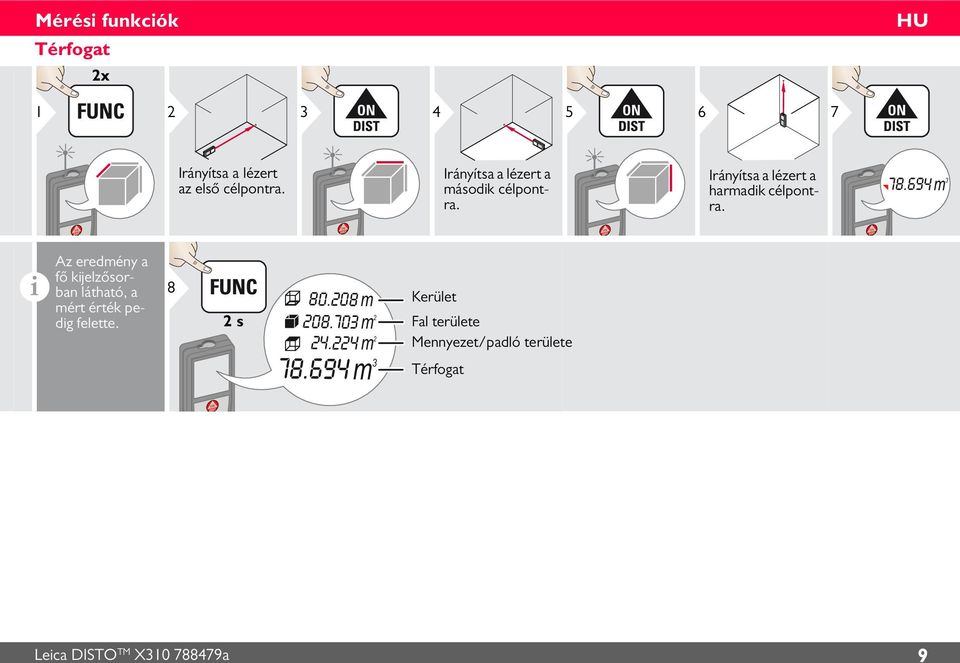

10 Mérési funkciók Térfogat x Irányítsa a lézert az első célpontra. Irányítsa a lézert a második célpontra. Irányítsa a lézert a harmadik célpontra m 3 i Az eredmény a fő kijelzősorban látható, a mért érték pedig felette. 8 s m m 4.4 m m 3 Kerület Fal területe Mennyezet/padló területe Térfogat Leica DISTO TM X a 9

11 Mérési funkciók Háromszög területe 3x Irányítsa a lézert az első célpontra. Irányítsa a lézert a második célpontra. Irányítsa a lézert a harmadik célpontra m 8 s m Az első két mérés vonala által bezárt szög Kerület 4.35 m Háromszög területe Leica DISTO TM X a 0

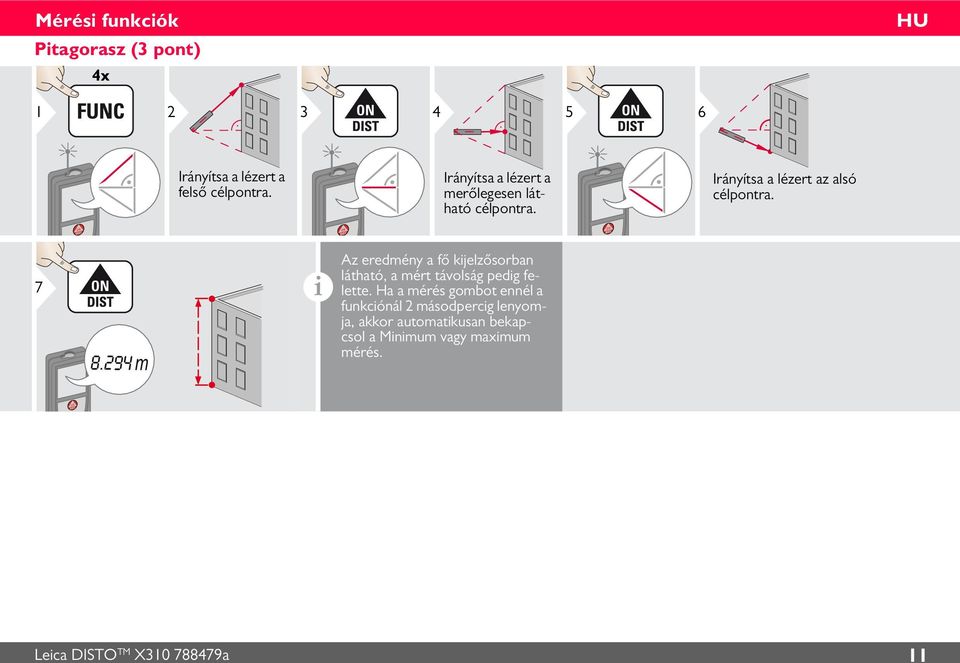

12 Mérési funkciók Pitagorasz (3 pont) 4x Irányítsa a lézert a felső célpontra. Irányítsa a lézert a merőlegesen látható célpontra. Irányítsa a lézert az alsó célpontra. 7 i 8.94 m Az eredmény a fő kijelzősorban látható, a mért távolság pedig felette. Ha a mérés gombot ennél a funkciónál másodpercig lenyomja, akkor automatikusan bekapcsol a Minimum vagy maximum mérés. Leica DISTO TM X a

13 Mérési funkciók Pitagorasz (részmagasság) 5x Irányítsa a lézert a felső célpontra. Irányítsa a lézert a. célpontra. Irányítsa a lézert a merőlegesen látható célpontra. 7 i.60 m Az eredmény a fő kijelzősorban látható, a mért távolság pedig felette. Ha a mérés gombot ennél a funkciónál másodpercig lenyomja, akkor automatikusan bekapcsol a Minimum vagy maximum mérés. Leica DISTO TM X a

14 Mérési funkciók Kitűzés i Két különböző távolságot ( a és b ) lehet megadni a műszernek, amelyek felhasználhatók előre megadott távolságok kitűzéséhez. a = b 3 b b a a = b 3 b b a 6x.000 m A 'b' érték beállítása..0 m Az 'a' érték A 'b' érték jóváhagyása. beállítása m A 'b' érték jóváhagyása és a mérés megkezdése. 6 Mozgassa a műszert lassan a kitűzési vonal mentén. A műszeren leolvasható a következő kitűzési pont távolsága m 0.40 m A következő 0,65 m távolságig 0,4 m hiányzik. i Amikor közeledik a kitűzési ponthoz (a távolság kisebb, mint 0. m), a műszer hangjelzést ad. A funkció a CLEAR/OFF (törlés/ki) gomb lenyomásával megszakítható. Leica DISTO TM X a 3

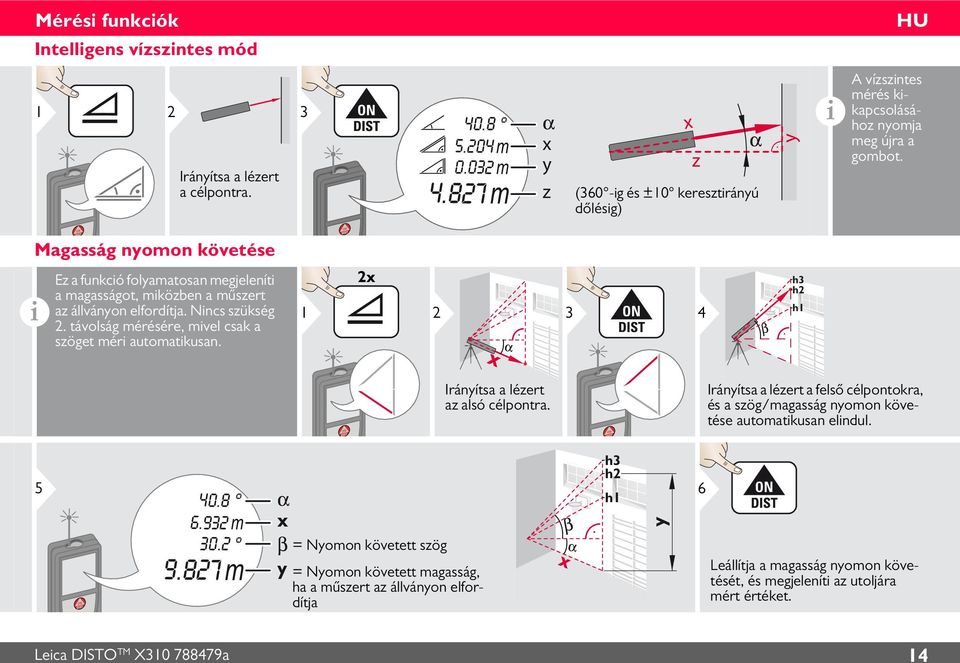

15 Mérési funkciók Intelligens vízszintes mód Irányítsa a lézert a célpontra m 0.03 m 4.87 m x y z (360 -ig és ±0 keresztirányú dőlésig) x z y i A vízszintes mérés kikapcsolásához nyomja meg újra a gombot. Magasság nyomon követése i Ez a funkció folyamatosan megjeleníti a magasságot, miközben a műszert az állványon elfordítja. Nincs szükség. távolság mérésére, mivel csak a szöget méri automatikusan. x 3 x 4 h3 h h Irányítsa a lézert az alsó célpontra. Irányítsa a lézert a felső célpontokra, és a szög/magasság nyomon követése automatikusan elindul m m x y = Nyomon követett szög = Nyomon követett magasság, ha a műszert az állványon elfordítja x h3 h h y 6 Leállítja a magasság nyomon követését, és megjeleníti az utoljára mért értéket. Leica DISTO TM X a 4

16 Mérési funkciók Memória (0 utolsó kijelzett érték) Memória törlése m A 0 utolsó kijelzett érték megjelenítése m Az 0 utolsó kijelzett érték léptetése. s A fő kijelzősorban látható érték felhasználható további számításokhoz. s-ig egyszerre A memória teljesen törlődik. Leica DISTO TM X a 5

17 Kalibrálás Hajlásérzékelő kalibrálása (Hajláskalibrálás) s-ig egyszerre 3 Helyezze a műszert egy teljesen lapos felületre Fordítsa el a műszert vízszintesen 80 -kal, és helyezze ismét egy teljesen vízszintes felületre Helyezze a műszert egy teljesen lapos felületre. 9 i másodperc után a műszer visszaáll normál üzemmódba. Fordítsa el a műszert vízszintesen 80 -kal, és helyezze ismét egy teljesen vízszintes felületre. Leica DISTO TM X a 6

18 Műszaki adatok Távolságmérés Tipikus mérési tűréshatár* ±,0 mm / ~/6" *** Maximális mérési ±,0 mm / 0.08 in *** tűréshatár** Mérési tartomány GZM6 00 m / 330 ft Leica céltáblával Tipikus mérési tartomány* 0,05-80 m / -65 ft Mérési tartomány kedvezőtlen 60 m / 97 ft körülmények között **** Legkisebb kijelzett mennyiség 0, mm / /3 in Power Range Technology igen Lézerpont átmérője (távolság esetén) Hajlásmérés Mérési tűréshatár a lézersugárhoz***** Mérési tűréshatár a házhoz***** 6 / 30 / 60 mm (0 / 50 / 00 m) ± 0. ± 0. Mérési tartomány 360 Általános adatok Lézerosztály Lézertípus 635 nm, < mw Védettségi osztály IP65 (porzáró és vízsugár ellen védett) Autom. lézerkikapcsolás 90 s után Műszer aut. kikapcsolása 80 s után Elem élettartama ( x AAA) 5000 mérés Méretek (M x H x Sz) x 55 x 3 mm 4,80 x,7 x, in Súly (teleppel együtt): 55 g / 4,98 oz. Hőmérsékleti határok: - Tárolás -Üzemelés 5 és 70 C között 3 és 58 F 0 és 50 C között 4 és F * a cél 00%-os fényvisszaverő képessége (fehérre festett fal), gyenge háttérvilágítás, 5 ºC hőmérséklet esetén ** a cél 0 500%-os fényvisszaverő képessége, erős háttérvilágítás, 0 ºC és +50 ºC közötti hőmérséklet esetén *** A tűrés 0,05 m és 0 m közötti távolságra vonatkozik, 95%-os megbízhatósággal. A maximális tűréshatár 0 m és 30 m között 0, mm/m, 30 m felett pedig 0,0 mm/m **** a cél 00%-os fényvisszaverő képessége, és lux körüli háttérvilágítás esetén ***** felhasználói kalibrálás után. További szögeltérés +/- 0,0 lehet fokonként, +/-45 -ig mindegyik körnegyedben. Szobahőmérséklet esetén érvényes. A teljes üzemi hőmérsékleti tartományban a maximális eltérés +/- 0, -kal nagyobb. i A pontos közvetett mérés érdekében állvány használata javasolt. A pontos hajlásmérés érdekében a keresztirányú dőlés kerülendő. Funkciók Távolságmérés igen Min./max. mérése igen Folyamatos mérés igen Kitűzés igen Hozzáadás/Kivonás igen Terület igen Háromszög területe igen Térfogat igen Festő funkció (terület részleges igen méréssel) Pitagorasz 3 pontos, részmagasság Intelligens vízszintes mód / igen Közvetett magasság Magasság nyomon követése igen Memória 0 kijelzett Hangjelzés igen Megvilágított kijelző igen Többfunkciós végdarab igen Leica DISTO TM X a 7

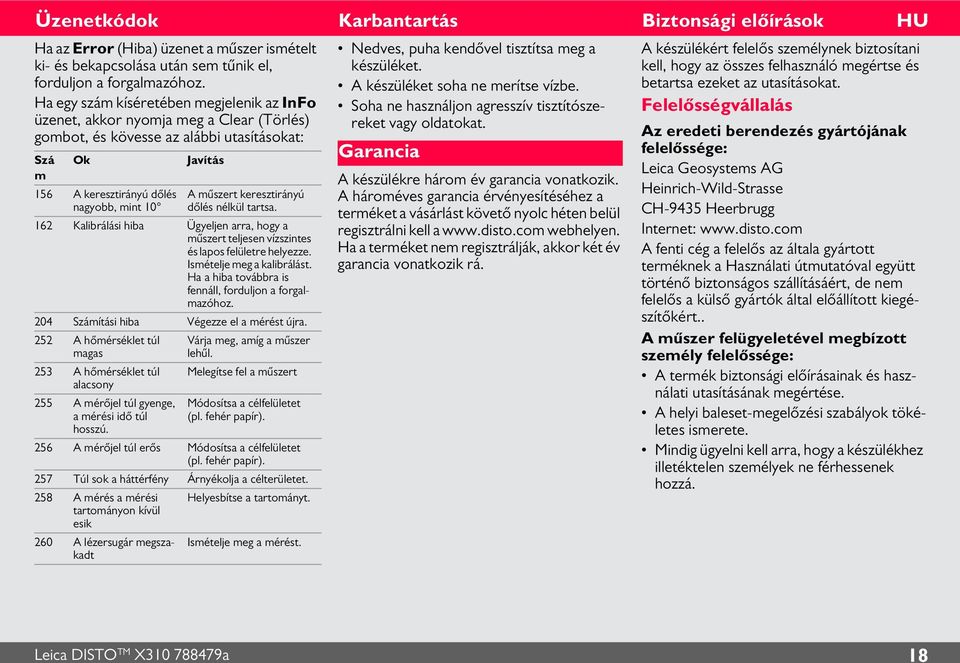

19 Üzenetkódok Ha az Error (Hiba) üzenet a műszer ismételt ki- és bekapcsolása után sem tűnik el, forduljon a forgalmazóhoz. Ha egy szám kíséretében megjelenik az InFo üzenet, akkor nyomja meg a Clear (Törlés) gombot, és kövesse az alábbi utasításokat: Szá Ok m 56 A keresztirányú dőlés nagyobb, mint 0 Javítás A műszert keresztirányú dőlés nélkül tartsa. 6 Kalibrálási hiba Ügyeljen arra, hogy a műszert teljesen vízszintes és lapos felületre helyezze. Ismételje meg a kalibrálást. Ha a hiba továbbra is fennáll, forduljon a forgalmazóhoz. 04 Számítási hiba Végezze el a mérést újra. 5 A hőmérséklet túl magas 53 A hőmérséklet túl alacsony 55 A mérőjel túl gyenge, a mérési idő túl hosszú. Várja meg, amíg a műszer lehűl. Melegítse fel a műszert Módosítsa a célfelületet (pl. fehér papír). 56 A mérőjel túl erős Módosítsa a célfelületet (pl. fehér papír). 57 Túl sok a háttérfény Árnyékolja a célterületet. 58 A mérés a mérési Helyesbítse a tartományt. tartományon kívül esik 60 A lézersugár megszakadt Ismételje meg a mérést. Karbantartás Nedves, puha kendővel tisztítsa meg a készüléket. A készüléket soha ne merítse vízbe. Soha ne használjon agresszív tisztítószereket vagy oldatokat. Garancia A készülékre három év garancia vonatkozik. A hároméves garancia érvényesítéséhez a terméket a vásárlást követő nyolc héten belül regisztrálni kell a webhelyen. Ha a terméket nem regisztrálják, akkor két év garancia vonatkozik rá. Biztonsági előírások A készülékért felelős személynek biztosítani kell, hogy az összes felhasználó megértse és betartsa ezeket az utasításokat. Felelősségvállalás Az eredeti berendezés gyártójának felelőssége: Leica Geosystems AG Heinrich-Wild-Strasse CH-9435 Heerbrugg Internet: A fenti cég a felelős az általa gyártott terméknek a Használati útmutatóval együtt történő biztonságos szállításáért, de nem felelős a külső gyártók által előállított kiegészítőkért.. A műszer felügyeletével megbízott személy felelőssége: A termék biztonsági előírásainak és használati utasításának megértése. A helyi baleset-megelőzési szabályok tökéletes ismerete. Mindig ügyelni kell arra, hogy a készülékhez illetéktelen személyek ne férhessenek hozzá. Leica DISTO TM X a 8

20 Biztonsági előírások Megengedett használat távolságmérés Hajlásmérés Tiltott használat útmutató ismerete nélküli használat a megadott határokon túli használat a biztonsági rendszerek kiiktatása, a figyelmeztető matricák eltávolítása a műszer szerszámmal (pl. csavarhúzóval) való kinyitása a termék átalakítása, módosítása más gyártótól származó kiegészítők egyértelmű engedély nélküli használata mások szándékos elvakítása nem elég körültekintő használat (pl. forgalmas úton vagy építési területen történő mérésnél) szándékos vagy felelőtlen magatartás állványzaton, létrán, működő gép vagy burkolat nélküli gépegység közelében a Napba történő célzás Használat közbeni veszélyek FIGYELMEZTETÉS Ha a műszert leejtették, nem megfelelően használták vagy átalakították, hibás mérés történhet. Végezzen időnként ellenőrző méréseket. Különösen azt követően végezze el ezeket, ha a műszert nem az előírt módon használták, illetve a fontos mérések előtt, alatt és után. FIGYELEM Semmi esetre se próbálkozzon önállóan a termék javításával. A termék sérülése esetén lépjen kapcsolatba a helyi forgalmazóval. FIGYELMEZTETÉS A készülék olyan módosítása nyomán, amely nem lett előzetesen jóváhagyva írásban, a felhasználó jogosulatlanná válhat a készülék használatára. Használati körülmények i Lásd a Műszaki adatok című részt. A készülék emberi tartózkodásra alkalmas környezetben való használatra készült. Robbanásveszélyes vagy agresszív környezetben nem használható. Ártalmatlanítás FIGYELEM A lemerült elemeket tilos a háztartási hulladékkal együtt kidobni. Kímélje a környezetet, és vigye az elemeket a kijelölt gyűjtőhelyre. A terméket tilos a háztartási hulladékkal együtt kidobni. A készülék ártalmatlanítását az érvényes jogszabályoknak megfelelően kell végrehajtani. Tartsa be az országos és helyi előírásokat. A termékre vonatkozó kezelési és hulladékkezelési tájékoztatók letölthetők a honlapunkról. Leica DISTO TM X a 9

21 Biztonsági előírások Elektromágneses összeférhetőség (EMC) FIGYELMEZTETÉS A készülék megfelel az érvényben levő szabványok és törvények legszigorúbb előírásainak. Ennek ellenére nem lehet teljesen kizárni annak a lehetőségét, hogy megzavarja valamilyen másik készülék működését. Lézerosztály A készülék látható lézersugarat bocsát ki: Ez a. lézerosztályú termék megfelel a következőknek: IEC6085- : 007 Lézertermékek sugárvédelme. lézerosztályú termékek: Ne nézzen a lézersugárba, és ne irányítsa mások felé! A szem ösztönösen védekezik, és hunyorít. FIGYELMEZTETÉS Veszélyes lehet a lézersugárba optikai eszközzel (szemüveg, távcső) belenézni. FIGYELEM A lézersugárba nézés veszélyes lehet a szemre. Címkék Lézersugárzás Ne nézzen a lézersugárba. lézerosztály IEC 6085-:007 szerint Maximális sugárzási teljesítmény: <mw Kibocsátott hullámhossz: nm Nyalábdivergencia: 0,6 x 0,6 mrad Impulzushossz: 0, x 0-9 s - 0,8 x 0-9 s A változtatás jogát fenntartjuk, a rajzok, leírások és a műszaki adatok előzetes értesítés nélkül módosulhatnak. Leica DISTO TM X a 0

22 A Leica Geosystems AG, Heerbrugg, Switzerland minőségügyi rendszerei megfelelnek a minőség-ellenőrzésre és minőségügyi rendszerekre, valamint a környezetvédelmi vezetési rendszerekre vonatkozó nemzetközi szabványoknak (ISO 900 és ISO 400). Teljes körű minőségirányítás (TQM) Célunk a vevők maradéktalan megelégedettségének elérése. A TQM-programunkról bővebb tájékoztatásért forduljon a Leica Geosystems helyi képviselőjéhez. Copyright Leica Geosystems AG, Heerbrugg, Switzerland 0 Eredeti szöveg fordítása (788479a EN) Szabadalmak sz.: WO 94764, WO 98809, WO , WO 06964, US , EP 9567, US , WO , Patents pending Leica Geosystems AG CH-9435 Heerbrugg (Switzerland)
