1 TART TECH KFT Csénye, Sport u. 26. Tel.: 95/ Fax: 95/ Mobil: 30/ HASZNÁLATI UTASÍTÁS SUPERDOS 15TF 2.5% típusú gyógyszeradagolóhoz

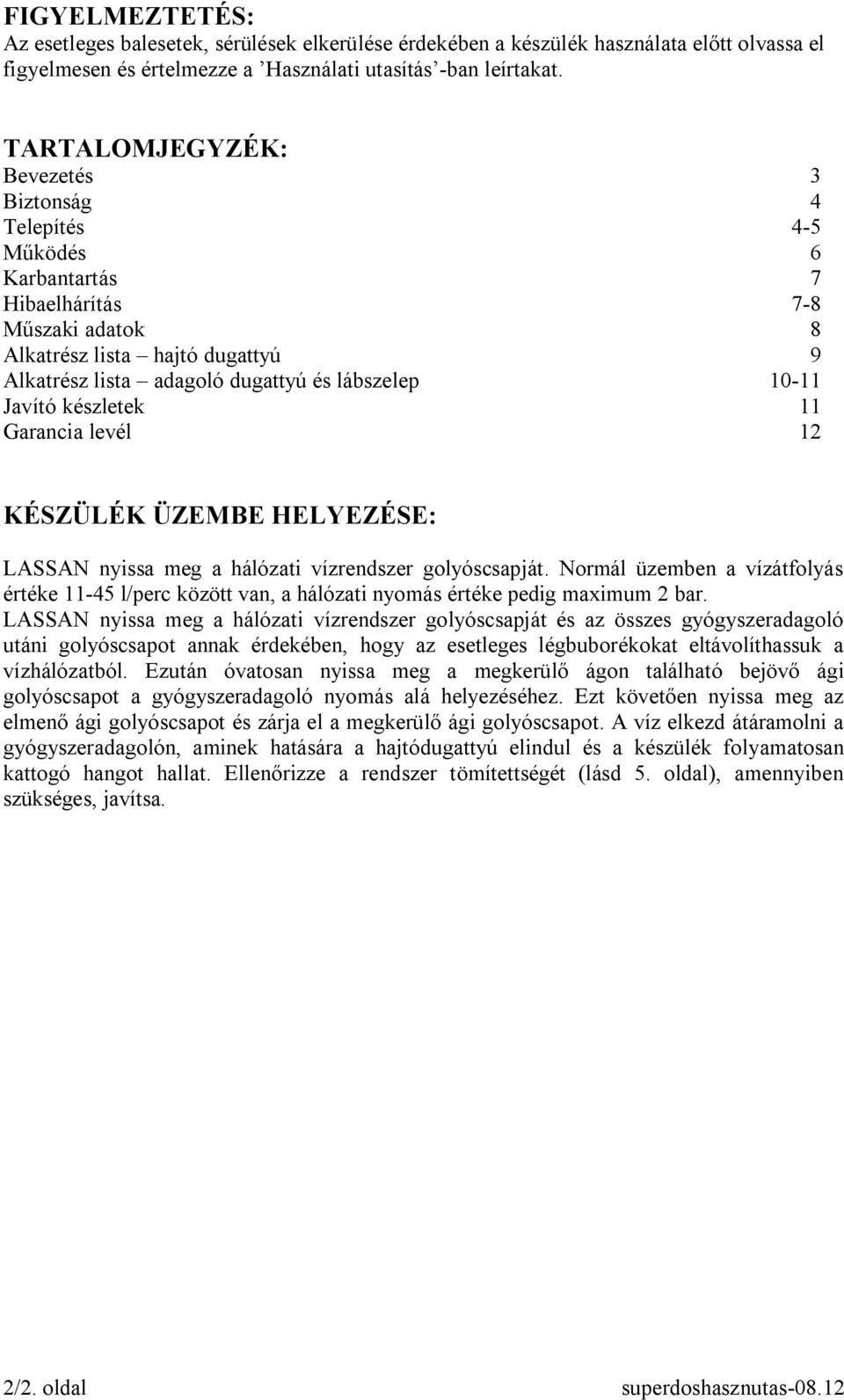

2 FIGYELMEZTETÉS: Az esetleges balesetek, sérülések elkerülése érdekében a készülék használata előtt olvassa el figyelmesen és értelmezze a Használati utasítás -ban leírtakat. TARTALOMJEGYZÉK: Bevezetés 3 Biztonság 4 Telepítés 4-5 Működés 6 Karbantartás 7 Hibaelhárítás 7-8 Műszaki adatok 8 Alkatrész lista hajtó dugattyú 9 Alkatrész lista adagoló dugattyú és lábszelep Javító készletek 11 Garancia levél 12 KÉSZÜLÉK ÜZEMBE HELYEZÉSE: LASSAN nyissa meg a hálózati vízrendszer golyóscsapját. Normál üzemben a vízátfolyás értéke l/perc között van, a hálózati nyomás értéke pedig maximum 2 bar. LASSAN nyissa meg a hálózati vízrendszer golyóscsapját és az összes gyógyszeradagoló utáni golyóscsapot annak érdekében, hogy az esetleges légbuborékokat eltávolíthassuk a vízhálózatból. Ezután óvatosan nyissa meg a megkerülő ágon található bejövő ági golyóscsapot a gyógyszeradagoló nyomás alá helyezéséhez. Ezt követően nyissa meg az elmenő ági golyóscsapot és zárja el a megkerülő ági golyóscsapot. A víz elkezd átáramolni a gyógyszeradagolón, aminek hatására a hajtódugattyú elindul és a készülék folyamatosan kattogó hangot hallat. Ellenőrizze a rendszer tömítettségét (lásd 5. oldal), amennyiben szükséges, javítsa. 2/2. oldal superdoshasznutas-08.12

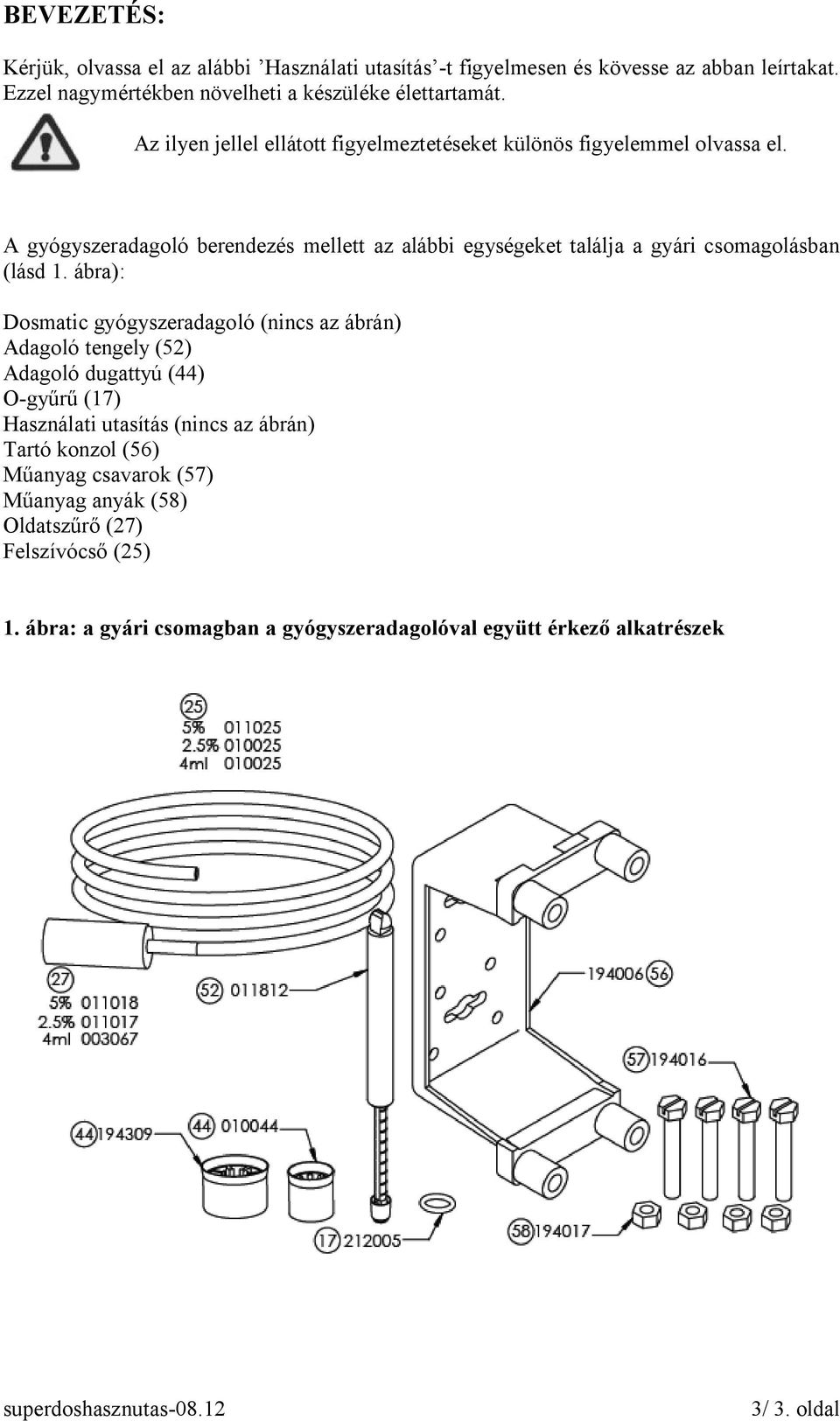

3 BEVEZETÉS: Kérjük, olvassa el az alábbi Használati utasítás -t figyelmesen és kövesse az abban leírtakat. Ezzel nagymértékben növelheti a készüléke élettartamát. Az ilyen jellel ellátott figyelmeztetéseket különös figyelemmel olvassa el. A gyógyszeradagoló berendezés mellett az alábbi egységeket találja a gyári csomagolásban (lásd 1. ábra): Dosmatic gyógyszeradagoló (nincs az ábrán) Adagoló tengely (52) Adagoló dugattyú (44) O-gyűrű (17) Használati utasítás (nincs az ábrán) Tartó konzol (56) Műanyag csavarok (57) Műanyag anyák (58) Oldatszűrő (27) Felszívócső (25) 1. ábra: a gyári csomagban a gyógyszeradagolóval együtt érkező alkatrészek adagoló dugattyú sorozat 1-10% superdoshasznutas / 3. oldal

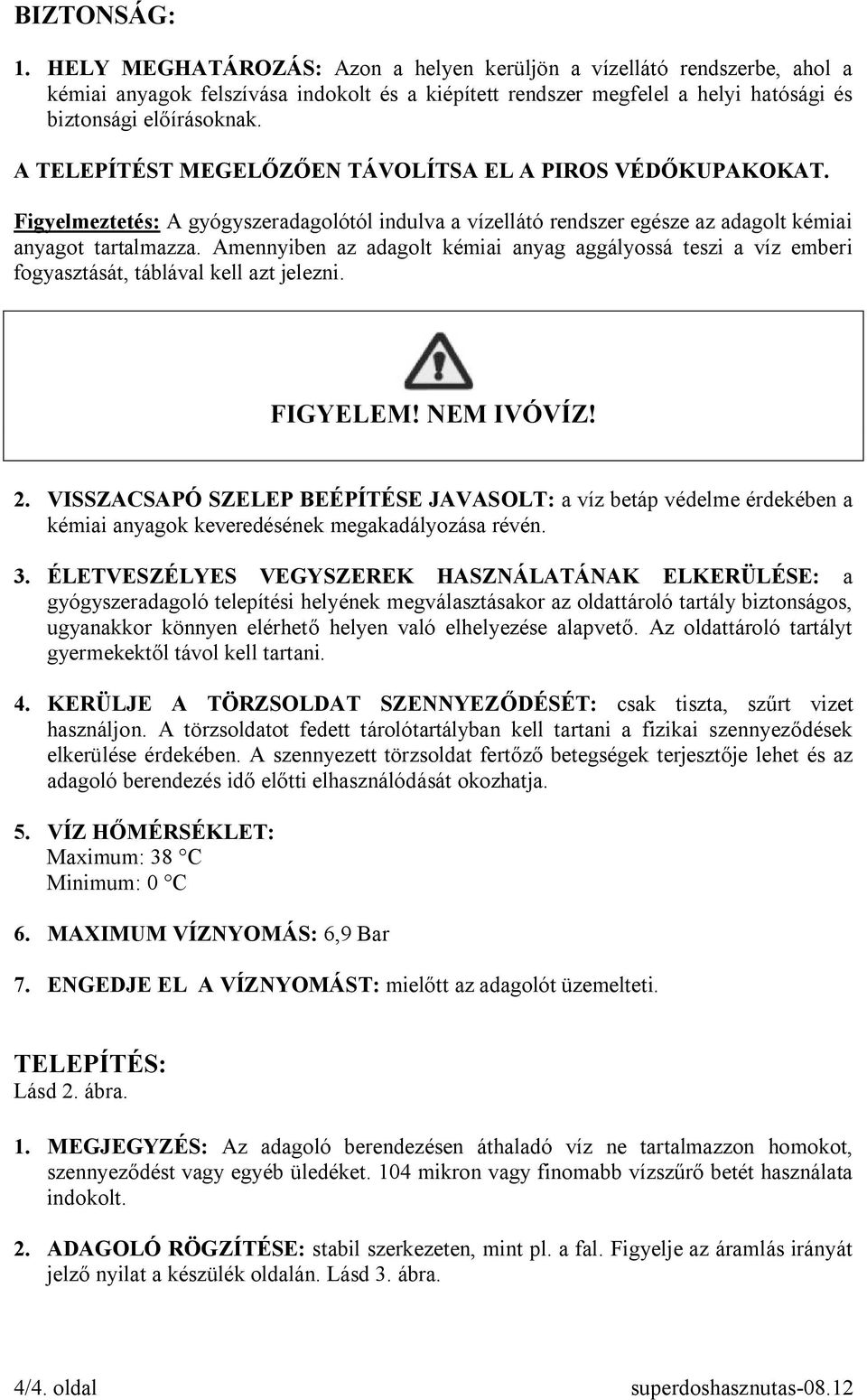

4 BIZTONSÁG: 1. HELY MEGHATÁROZÁS: Azon a helyen kerüljön a vízellátó rendszerbe, ahol a kémiai anyagok felszívása indokolt és a kiépített rendszer megfelel a helyi hatósági és biztonsági előírásoknak. A TELEPÍTÉST MEGELŐZŐEN TÁVOLÍTSA EL A PIROS VÉDŐKUPAKOKAT. Figyelmeztetés: A gyógyszeradagolótól indulva a vízellátó rendszer egésze az adagolt kémiai anyagot tartalmazza. Amennyiben az adagolt kémiai anyag aggályossá teszi a víz emberi fogyasztását, táblával kell azt jelezni. FIGYELEM! NEM IVÓVÍZ! 2. VISSZACSAPÓ SZELEP BEÉPÍTÉSE JAVASOLT: a víz betáp védelme érdekében a kémiai anyagok keveredésének megakadályozása révén. 3. ÉLETVESZÉLYES VEGYSZEREK HASZNÁLATÁNAK ELKERÜLÉSE: a gyógyszeradagoló telepítési helyének megválasztásakor az oldattároló tartály biztonságos, ugyanakkor könnyen elérhető helyen való elhelyezése alapvető. Az oldattároló tartályt gyermekektől távol kell tartani. 4. KERÜLJE A TÖRZSOLDAT SZENNYEZŐDÉSÉT: csak tiszta, szűrt vizet használjon. A törzsoldatot fedett tárolótartályban kell tartani a fizikai szennyeződések elkerülése érdekében. A szennyezett törzsoldat fertőző betegségek terjesztője lehet és az adagoló berendezés idő előtti elhasználódását okozhatja. 5. VÍZ HŐMÉRSÉKLET: Maximum: 38 C Minimum: 0 C 6. MAXIMUM VÍZNYOMÁS: 6,9 Bar 7. ENGEDJE EL A VÍZNYOMÁST: mielőtt az adagolót üzemelteti. TELEPÍTÉS: Lásd 2. ábra. 1. MEGJEGYZÉS: Az adagoló berendezésen áthaladó víz ne tartalmazzon homokot, szennyeződést vagy egyéb üledéket. 104 mikron vagy finomabb vízszűrő betét használata indokolt. 2. ADAGOLÓ RÖGZÍTÉSE: stabil szerkezeten, mint pl. a fal. Figyelje az áramlás irányát jelző nyilat a készülék oldalán. Lásd 3. ábra. 4/4. oldal superdoshasznutas-08.12

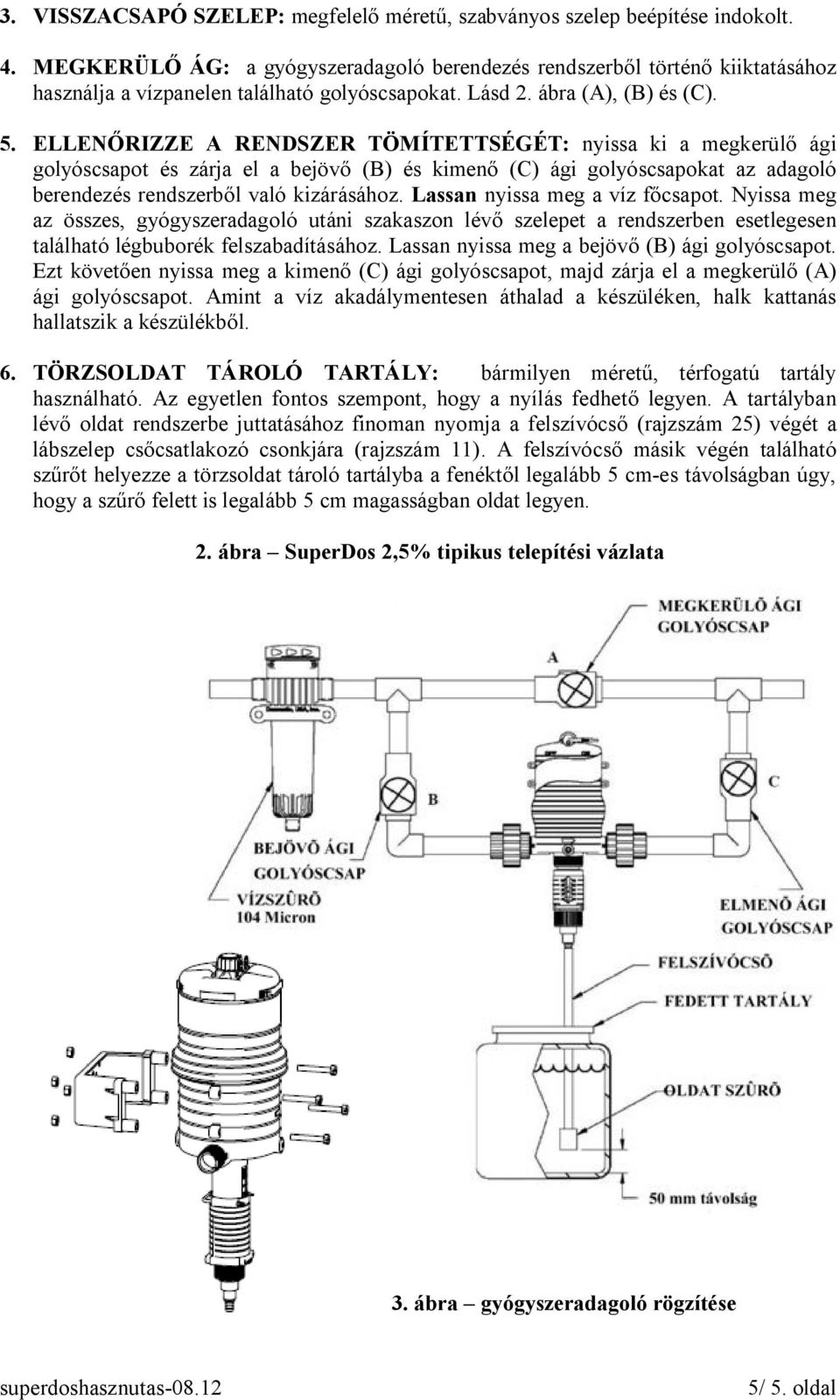

5 3. VISSZACSAPÓ SZELEP: megfelelő méretű, szabványos szelep beépítése indokolt. 4. MEGKERÜLŐ ÁG: a gyógyszeradagoló berendezés rendszerből történő kiiktatásához használja a vízpanelen található golyóscsapokat. Lásd 2. ábra (A), (B) és (C). 5. ELLENŐRIZZE A RENDSZER TÖMÍTETTSÉGÉT: nyissa ki a megkerülő ági golyóscsapot és zárja el a bejövő (B) és kimenő (C) ági golyóscsapokat az adagoló berendezés rendszerből való kizárásához. Lassan nyissa meg a víz főcsapot. Nyissa meg az összes, gyógyszeradagoló utáni szakaszon lévő szelepet a rendszerben esetlegesen található légbuborék felszabadításához. Lassan nyissa meg a bejövő (B) ági golyóscsapot. Ezt követően nyissa meg a kimenő (C) ági golyóscsapot, majd zárja el a megkerülő (A) ági golyóscsapot. Amint a víz akadálymentesen áthalad a készüléken, halk kattanás hallatszik a készülékből. 6. TÖRZSOLDAT TÁROLÓ TARTÁLY: bármilyen méretű, térfogatú tartály használható. Az egyetlen fontos szempont, hogy a nyílás fedhető legyen. A tartályban lévő oldat rendszerbe juttatásához finoman nyomja a felszívócső (rajzszám 25) végét a lábszelep csőcsatlakozó csonkjára (rajzszám 11). A felszívócső másik végén található szűrőt helyezze a törzsoldat tároló tartályba a fenéktől legalább 5 cm-es távolságban úgy, hogy a szűrő felett is legalább 5 cm magasságban oldat legyen. 2. ábra SuperDos 2,5% tipikus telepítési vázlata 3. ábra gyógyszeradagoló rögzítése superdoshasznutas / 5. oldal

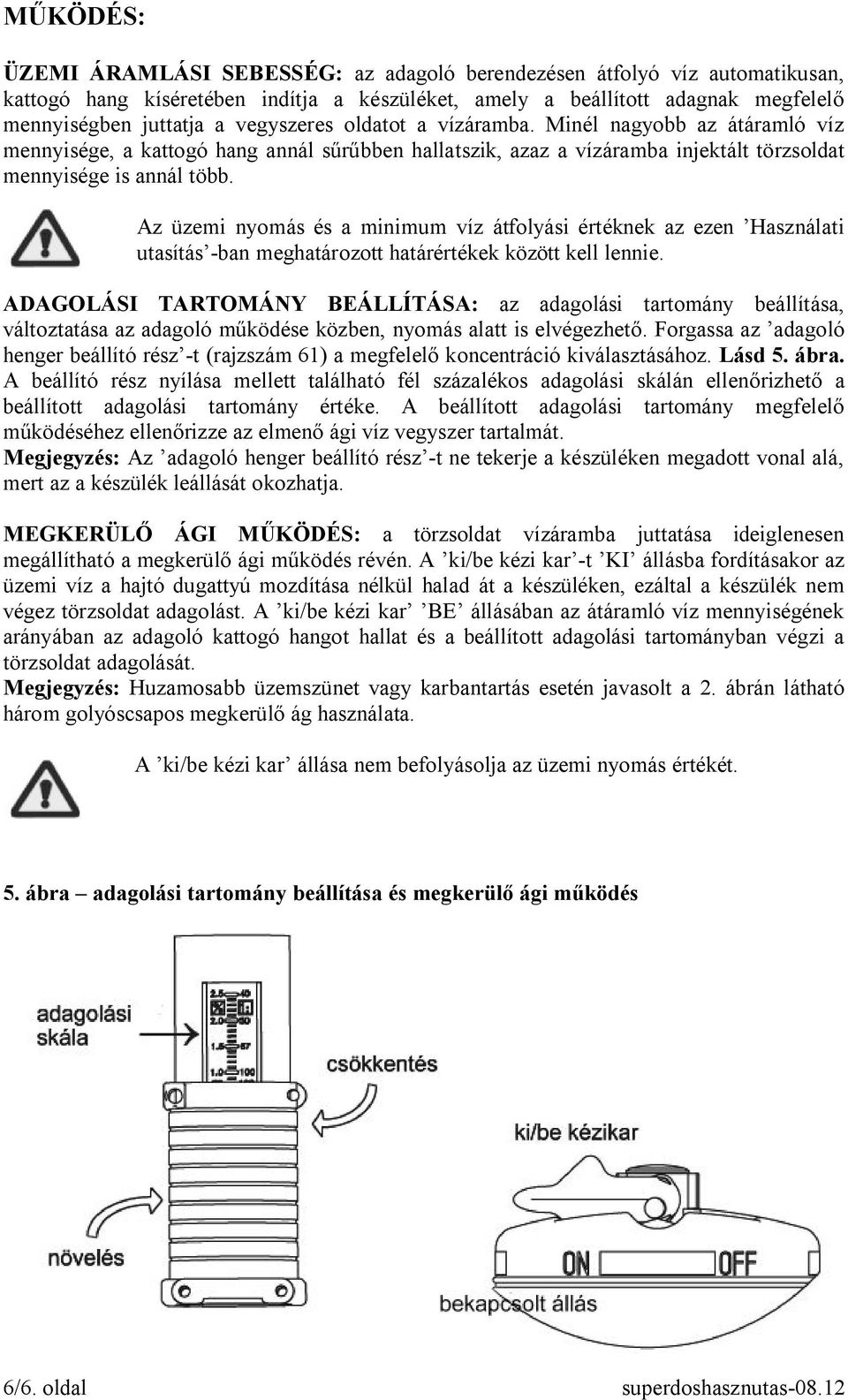

6 MŰKÖDÉS: ÜZEMI ÁRAMLÁSI SEBESSÉG: az adagoló berendezésen átfolyó víz automatikusan, kattogó hang kíséretében indítja a készüléket, amely a beállított adagnak megfelelő mennyiségben juttatja a vegyszeres oldatot a vízáramba. Minél nagyobb az átáramló víz mennyisége, a kattogó hang annál sűrűbben hallatszik, azaz a vízáramba injektált törzsoldat mennyisége is annál több. Az üzemi nyomás és a minimum víz átfolyási értéknek az ezen Használati utasítás -ban meghatározott határértékek között kell lennie. ADAGOLÁSI TARTOMÁNY BEÁLLÍTÁSA: az adagolási tartomány beállítása, változtatása az adagoló működése közben, nyomás alatt is elvégezhető. Forgassa az adagoló henger beállító rész -t (rajzszám 61) a megfelelő koncentráció kiválasztásához. Lásd 5. ábra. A beállító rész nyílása mellett található fél százalékos adagolási skálán ellenőrizhető a beállított adagolási tartomány értéke. A beállított adagolási tartomány megfelelő működéséhez ellenőrizze az elmenő ági víz vegyszer tartalmát. Megjegyzés: Az adagoló henger beállító rész -t ne tekerje a készüléken megadott vonal alá, mert az a készülék leállását okozhatja. MEGKERÜLŐ ÁGI MŰKÖDÉS: a törzsoldat vízáramba juttatása ideiglenesen megállítható a megkerülő ági működés révén. A ki/be kézi kar -t KI állásba fordításakor az üzemi víz a hajtó dugattyú mozdítása nélkül halad át a készüléken, ezáltal a készülék nem végez törzsoldat adagolást. A ki/be kézi kar BE állásában az átáramló víz mennyiségének arányában az adagoló kattogó hangot hallat és a beállított adagolási tartományban végzi a törzsoldat adagolását. Megjegyzés: Huzamosabb üzemszünet vagy karbantartás esetén javasolt a 2. ábrán látható három golyóscsapos megkerülő ág használata. A ki/be kézi kar állása nem befolyásolja az üzemi nyomás értékét. 5. ábra adagolási tartomány beállítása és megkerülő ági működés 6/6. oldal superdoshasznutas-08.12

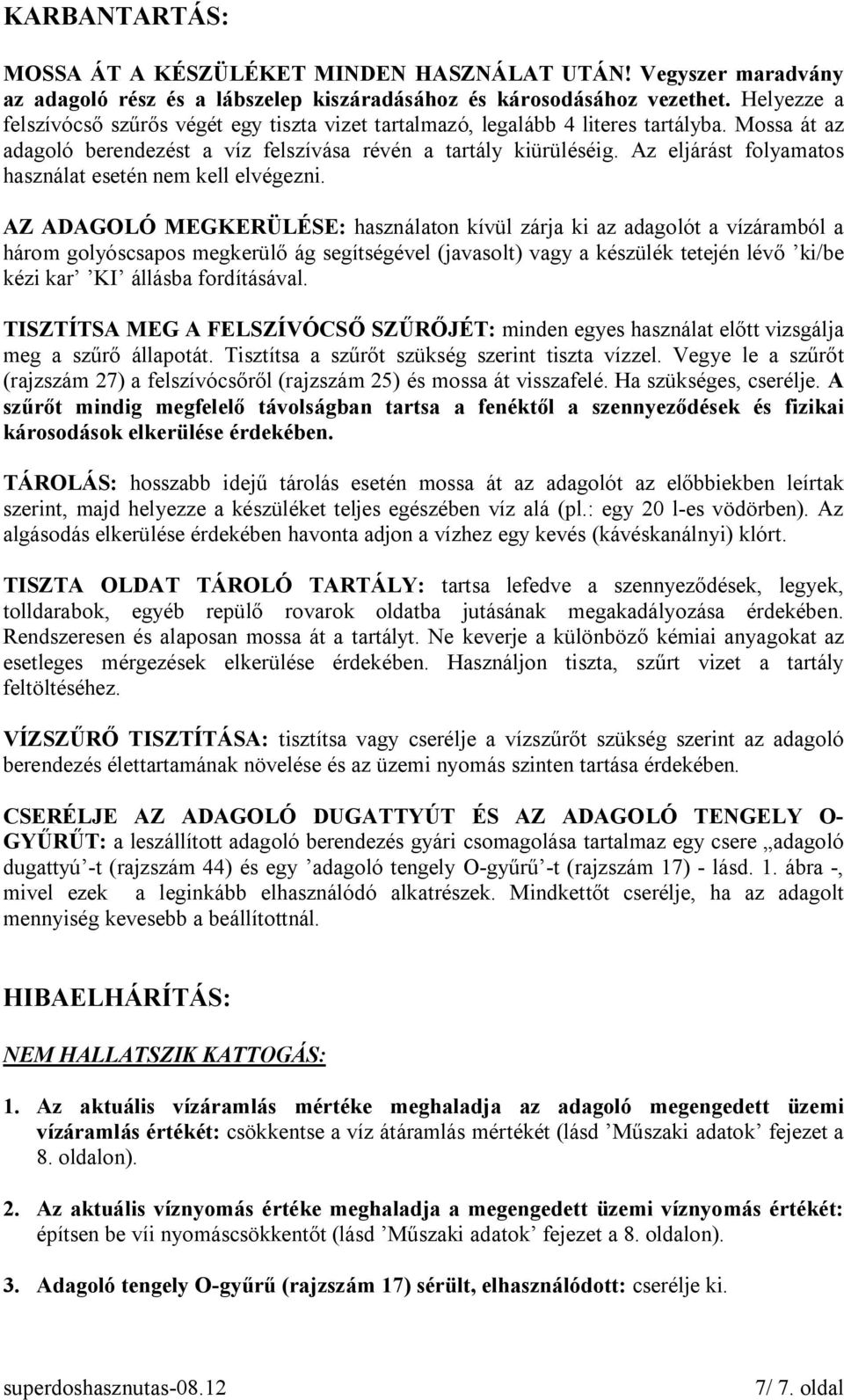

7 KARBANTARTÁS: MOSSA ÁT A KÉSZÜLÉKET MINDEN HASZNÁLAT UTÁN! Vegyszer maradvány az adagoló rész és a lábszelep kiszáradásához és károsodásához vezethet. Helyezze a felszívócső szűrős végét egy tiszta vizet tartalmazó, legalább 4 literes tartályba. Mossa át az adagoló berendezést a víz felszívása révén a tartály kiürüléséig. Az eljárást folyamatos használat esetén nem kell elvégezni. AZ ADAGOLÓ MEGKERÜLÉSE: használaton kívül zárja ki az adagolót a vízáramból a három golyóscsapos megkerülő ág segítségével (javasolt) vagy a készülék tetején lévő ki/be kézi kar KI állásba fordításával. TISZTÍTSA MEG A FELSZÍVÓCSŐ SZŰRŐJÉT: minden egyes használat előtt vizsgálja meg a szűrő állapotát. Tisztítsa a szűrőt szükség szerint tiszta vízzel. Vegye le a szűrőt (rajzszám 27) a felszívócsőről (rajzszám 25) és mossa át visszafelé. Ha szükséges, cserélje. A szűrőt mindig megfelelő távolságban tartsa a fenéktől a szennyeződések és fizikai károsodások elkerülése érdekében. TÁROLÁS: hosszabb idejű tárolás esetén mossa át az adagolót az előbbiekben leírtak szerint, majd helyezze a készüléket teljes egészében víz alá (pl.: egy 20 l-es vödörben). Az algásodás elkerülése érdekében havonta adjon a vízhez egy kevés (kávéskanálnyi) klórt. TISZTA OLDAT TÁROLÓ TARTÁLY: tartsa lefedve a szennyeződések, legyek, tolldarabok, egyéb repülő rovarok oldatba jutásának megakadályozása érdekében. Rendszeresen és alaposan mossa át a tartályt. Ne keverje a különböző kémiai anyagokat az esetleges mérgezések elkerülése érdekében. Használjon tiszta, szűrt vizet a tartály feltöltéséhez. VÍZSZŰRŐ TISZTÍTÁSA: tisztítsa vagy cserélje a vízszűrőt szükség szerint az adagoló berendezés élettartamának növelése és az üzemi nyomás szinten tartása érdekében. CSERÉLJE AZ ADAGOLÓ DUGATTYÚT ÉS AZ ADAGOLÓ TENGELY O- GYŰRŰT: a leszállított adagoló berendezés gyári csomagolása tartalmaz egy csere adagoló dugattyú -t (rajzszám 44) és egy adagoló tengely O-gyűrű -t (rajzszám 17) - lásd. 1. ábra -, mivel ezek a leginkább elhasználódó alkatrészek. Mindkettőt cserélje, ha az adagolt mennyiség kevesebb a beállítottnál. HIBAELHÁRÍTÁS: NEM HALLATSZIK KATTOGÁS: 1. Az aktuális vízáramlás mértéke meghaladja az adagoló megengedett üzemi vízáramlás értékét: csökkentse a víz átáramlás mértékét (lásd Műszaki adatok fejezet a 8. oldalon). 2. Az aktuális víznyomás értéke meghaladja a megengedett üzemi víznyomás értékét: építsen be víi nyomáscsökkentőt (lásd Műszaki adatok fejezet a 8. oldalon). 3. Adagoló tengely O-gyűrű (rajzszám 17) sérült, elhasználódott: cserélje ki. superdoshasznutas / 7. oldal

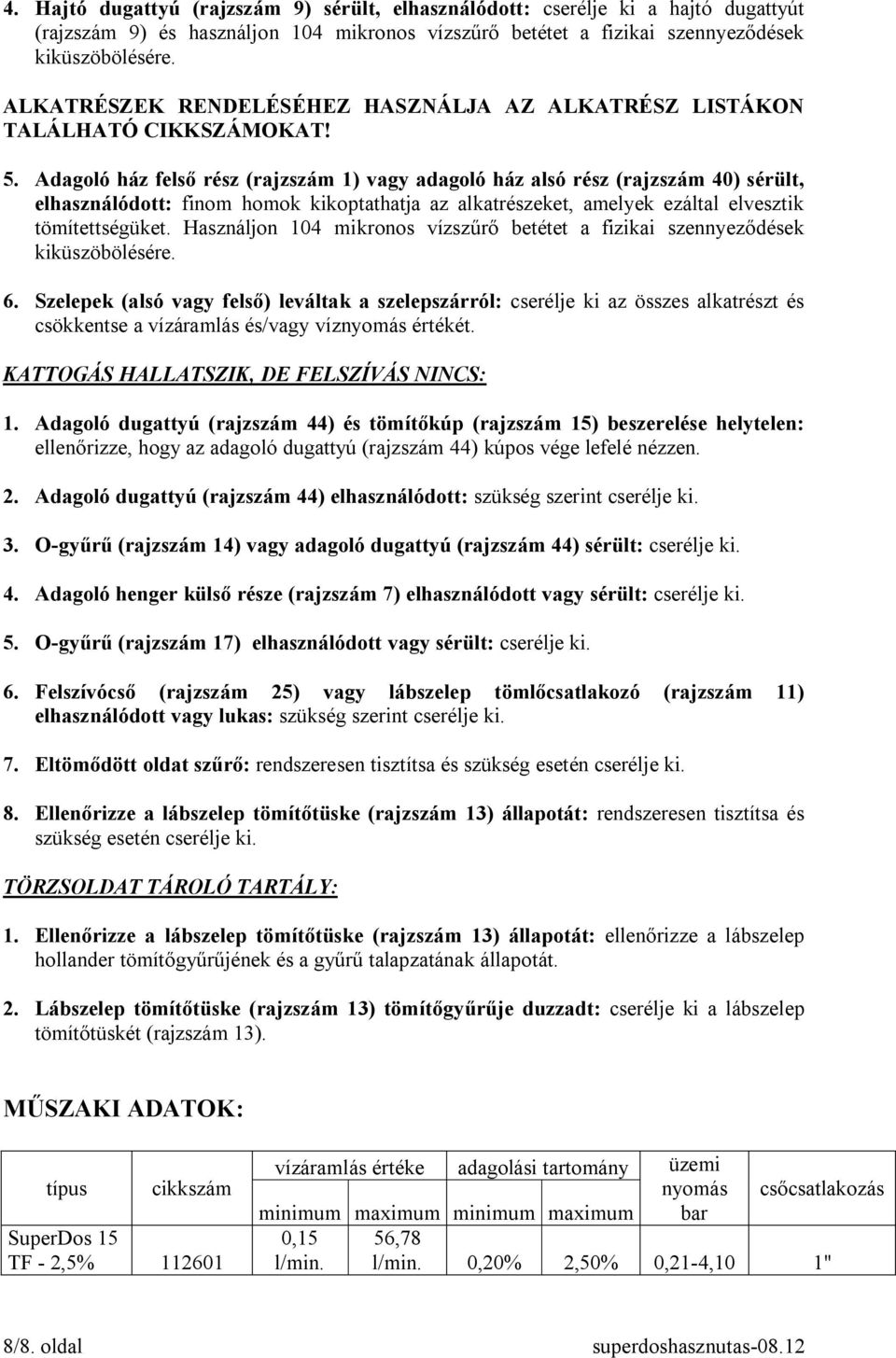

8 4. Hajtó dugattyú (rajzszám 9) sérült, elhasználódott: cserélje ki a hajtó dugattyút (rajzszám 9) és használjon 104 mikronos vízszűrő betétet a fizikai szennyeződések kiküszöbölésére. ALKATRÉSZEK RENDELÉSÉHEZ HASZNÁLJA AZ ALKATRÉSZ LISTÁKON TALÁLHATÓ CIKKSZÁMOKAT! 5. Adagoló ház felső rész (rajzszám 1) vagy adagoló ház alsó rész (rajzszám 40) sérült, elhasználódott: finom homok kikoptathatja az alkatrészeket, amelyek ezáltal elvesztik tömítettségüket. Használjon 104 mikronos vízszűrő betétet a fizikai szennyeződések kiküszöbölésére. 6. Szelepek (alsó vagy felső) leváltak a szelepszárról: cserélje ki az összes alkatrészt és csökkentse a vízáramlás és/vagy víznyomás értékét. KATTOGÁS HALLATSZIK, DE FELSZÍVÁS NINCS: 1. Adagoló dugattyú (rajzszám 44) és tömítőkúp (rajzszám 15) beszerelése helytelen: ellenőrizze, hogy az adagoló dugattyú (rajzszám 44) kúpos vége lefelé nézzen. 2. Adagoló dugattyú (rajzszám 44) elhasználódott: szükség szerint cserélje ki. 3. O-gyűrű (rajzszám 14) vagy adagoló dugattyú (rajzszám 44) sérült: cserélje ki. 4. Adagoló henger külső része (rajzszám 7) elhasználódott vagy sérült: cserélje ki. 5. O-gyűrű (rajzszám 17) elhasználódott vagy sérült: cserélje ki. 6. Felszívócső (rajzszám 25) vagy lábszelep tömlőcsatlakozó (rajzszám 11) elhasználódott vagy lukas: szükség szerint cserélje ki. 7. Eltömődött oldat szűrő: rendszeresen tisztítsa és szükség esetén cserélje ki. 8. Ellenőrizze a lábszelep tömítőtüske (rajzszám 13) állapotát: rendszeresen tisztítsa és szükség esetén cserélje ki. TÖRZSOLDAT TÁROLÓ TARTÁLY: 1. Ellenőrizze a lábszelep tömítőtüske (rajzszám 13) állapotát: ellenőrizze a lábszelep hollander tömítőgyűrűjének és a gyűrű talapzatának állapotát. 2. Lábszelep tömítőtüske (rajzszám 13) tömítőgyűrűje duzzadt: cserélje ki a lábszelep tömítőtüskét (rajzszám 13). MŰSZAKI ADATOK: típus cikkszám SuperDos 15 TF - 2,5% vízáramlás értéke adagolási tartomány üzemi nyomás minimum maximum minimum maximum bar 0,15 l/min. csőcsatlakozás 56,78 l/min. 0,20% 2,50% 0,21-4,10 1" 8/8. oldal superdoshasznutas-08.12

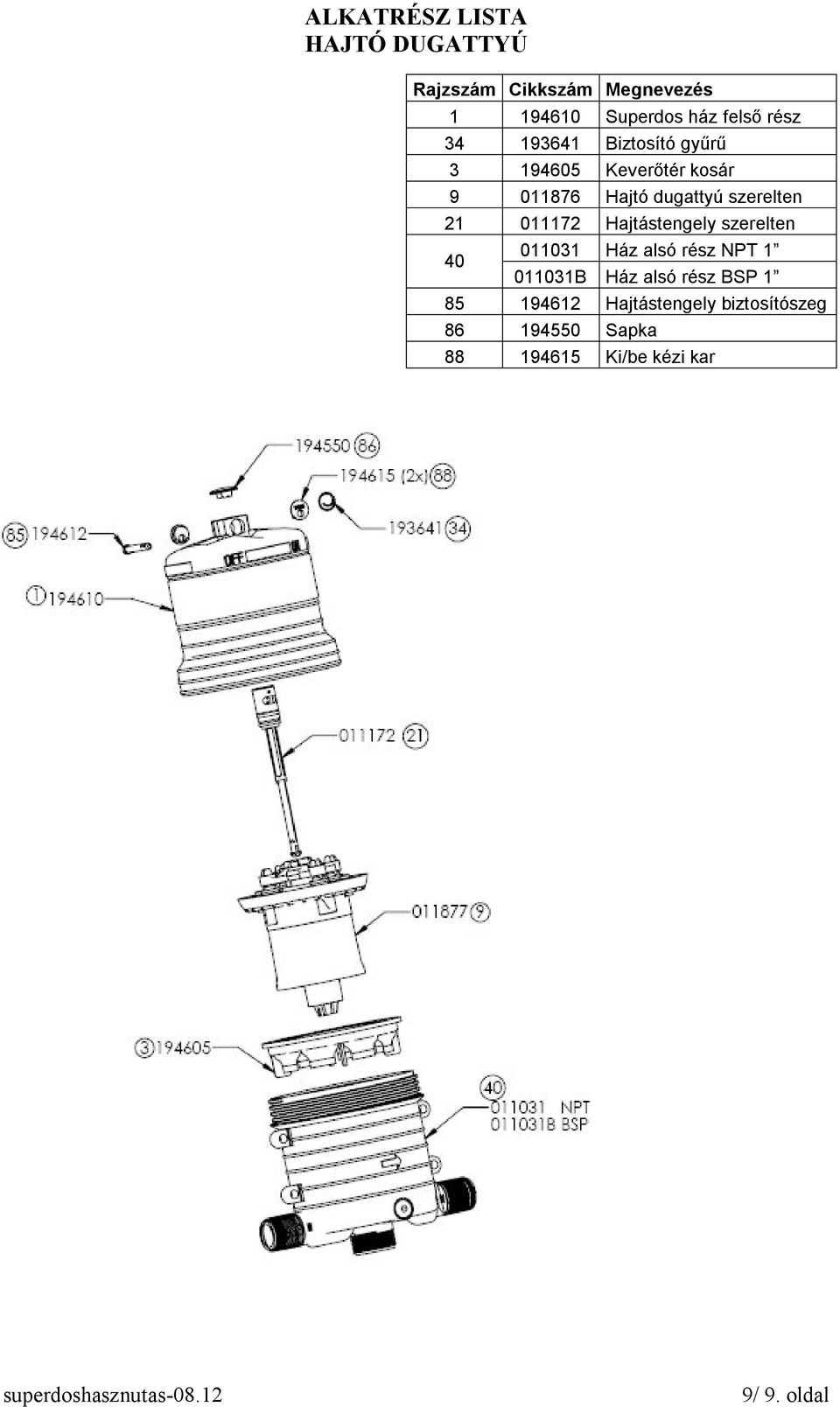

9 ALKATRÉSZ LISTA HAJTÓ DUGATTYÚ Rajzszám Cikkszám Megnevezés Superdos ház felső rész Biztosító gyűrű Keverőtér kosár Hajtó dugattyú szerelten Hajtástengely szerelten Ház alsó rész NPT B Ház alsó rész BSP Hajtástengely biztosítószeg Sapka Ki/be kézi kar superdoshasznutas / 9. oldal

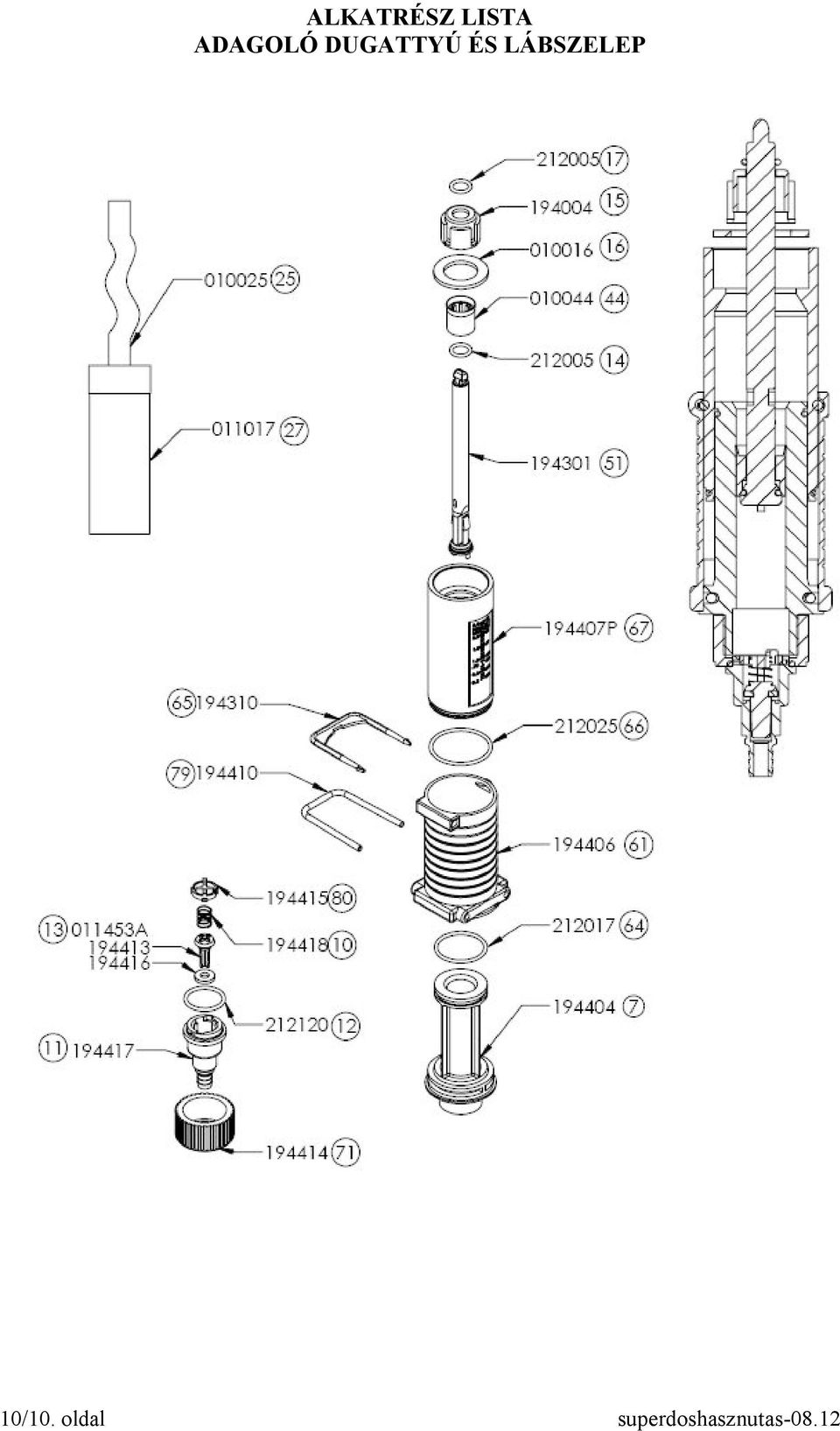

10 ALKATRÉSZ LISTA ADAGOLÓ DUGATTYÚ ÉS LÁBSZELEP 10/10. oldal superdoshasznutas-08.12

11 Rajzszám Cikkszám Megnevezés P adagállító henger belső rész H rugó lábszelep csőcsatlakozó 1/4" x 5' lábszelep hollander O-gyűrű (anyagminőség feltüntetésével) A lábszelep tömítőtüske tömítőgyűrűvel O-gyűrű ½ ID x 3/32 (anyagminőség feltüntetésével) tömítőkúp tömítő korong, bejövő/elmenő ági és adagoló dugattyús O-gyűrű ½ ID x 3/32 (anyagminőség feltüntetésével) felszívócső 1/4" x 5' oldat szűrő ¼ ID P adagoló dugattyú F adagoló tengely fülekkel P adagállító henger külső rész O-gyűrű, adagállító henger belső rész, alsó (anyagminőség feltünt.) D rögzítő tüske, felső záró O-gyűrű, adagoló henger külső rész, alsó (anyagminőség feltünt.) P adagoló henger külső rész lábszelep hollander SS rögzítő tüske, keskeny záró lábszelep bajonett záras fedőelem JAVÍTÓ KÉSZLETEK: Megnevezés Cikkszám Rajzszám A-készlet adagoló dugattyú + O-gyűrű ½ ID x 3/ V 17,44 B-készlet A-készlet + adagoló tengely fülekkel V 17,44,51 C-készlet A-készlet + adagállító henger belső rész O-val CV 7,17,44,64 D-készlet lábszelep készlet (tőmítőtüske gyűrűvel, rugó, hollander O-gyűrűvel, fedőelem) E-készlet C és D-készlet + adagoló tengely, tömítő korong, O-gyűrű F-készlet adagoló henger készlet (külső, belső adagállító henger, adagoló henger, O-gyűrűk, rögzítő tüske,stb.) G-készlet adagoló alsó készlet komplett (E-készlet + külső adagállító henger, adagoló henger, O-gyűrűk, rögzítő tüske, tömítő korong, fedőelem, hollander, stb.) V 10,11,12,13,71, PV V PV H-készlet hajtódugattyú szerelve (adagoló felső készlet) M-készlet fali tartó konzol készlet ,57,58 7,10,11,12,13,16, 17,44,51,64,71,80 7,16,61,64,65,66,67, 79 7,10,11,12,13,14,15, 16,17,25,27,44,51,61, 64,65,66,67,71,79,80 superdoshasznutas / 11. oldal

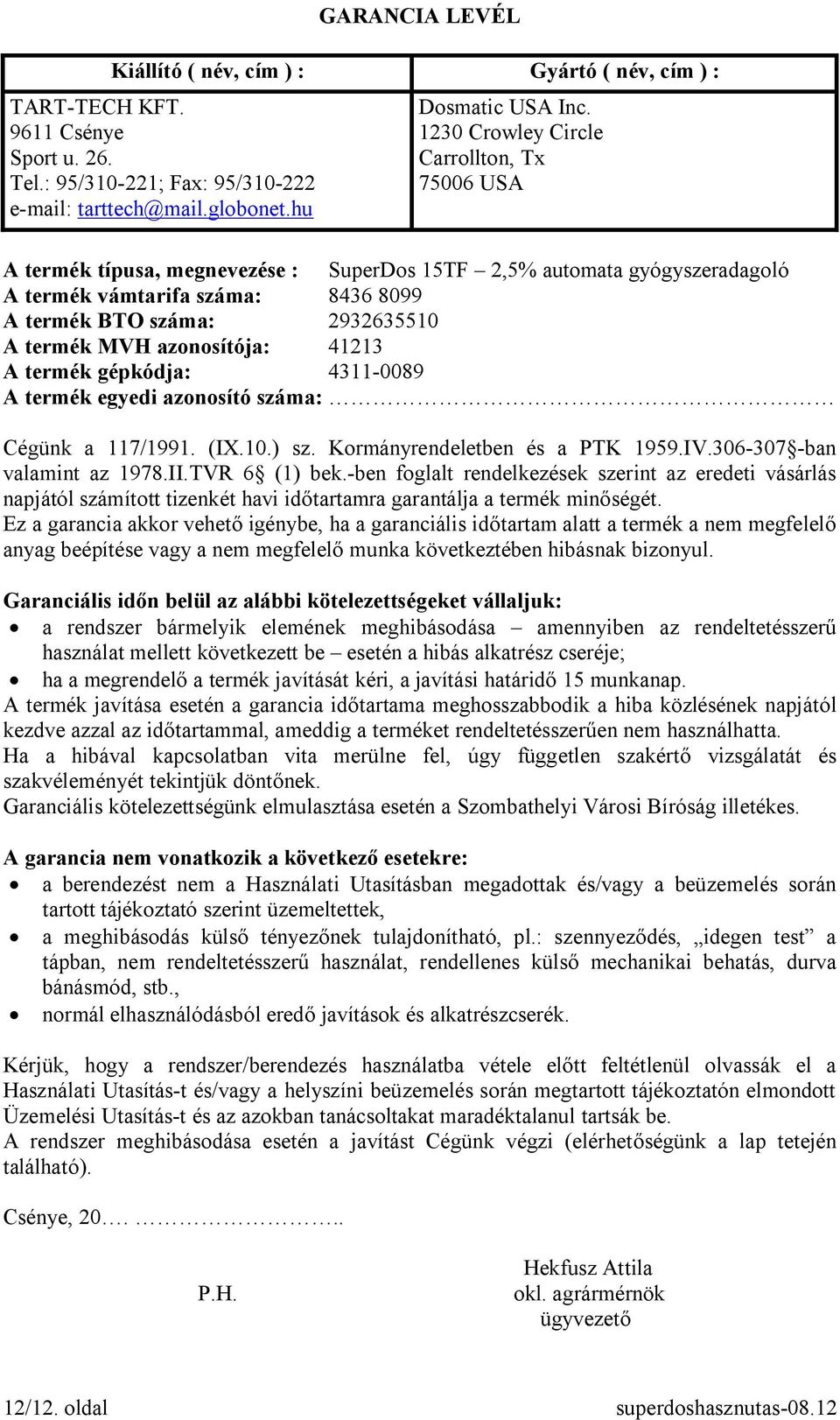

12 GARANCIA LEVÉL Kiállító ( név, cím ) : Gyártó ( név, cím ) : TART-TECH KFT Csénye Sport u. 26. Tel.: 95/ ; Fax: 95/ tarttech@mail.globonet.hu Dosmatic USA Inc Crowley Circle Carrollton, Tx USA A termék típusa, megnevezése : SuperDos 15TF 2,5% automata gyógyszeradagoló A termék vámtarifa száma: A termék BTO száma: A termék MVH azonosítója: A termék gépkódja: A termék egyedi azonosító száma: Cégünk a 117/1991. (IX.10.) sz. Kormányrendeletben és a PTK 1959.IV ban valamint az 1978.II.TVR 6 (1) bek.-ben foglalt rendelkezések szerint az eredeti vásárlás napjától számított tizenkét havi időtartamra garantálja a termék minőségét. Ez a garancia akkor vehető igénybe, ha a garanciális időtartam alatt a termék a nem megfelelő anyag beépítése vagy a nem megfelelő munka következtében hibásnak bizonyul. Garanciális időn belül az alábbi kötelezettségeket vállaljuk: a rendszer bármelyik elemének meghibásodása amennyiben az rendeltetésszerű használat mellett következett be esetén a hibás alkatrész cseréje; ha a megrendelő a termék javítását kéri, a javítási határidő 15 munkanap. A termék javítása esetén a garancia időtartama meghosszabbodik a hiba közlésének napjától kezdve azzal az időtartammal, ameddig a terméket rendeltetésszerűen nem használhatta. Ha a hibával kapcsolatban vita merülne fel, úgy független szakértő vizsgálatát és szakvéleményét tekintjük döntőnek. Garanciális kötelezettségünk elmulasztása esetén a Szombathelyi Városi Bíróság illetékes. A garancia nem vonatkozik a következő esetekre: a berendezést nem a Használati Utasításban megadottak és/vagy a beüzemelés során tartott tájékoztató szerint üzemeltettek, a meghibásodás külső tényezőnek tulajdonítható, pl.: szennyeződés, idegen test a tápban, nem rendeltetésszerű használat, rendellenes külső mechanikai behatás, durva bánásmód, stb., normál elhasználódásból eredő javítások és alkatrészcserék. Kérjük, hogy a rendszer/berendezés használatba vétele előtt feltétlenül olvassák el a Használati Utasítás-t és/vagy a helyszíni beüzemelés során megtartott tájékoztatón elmondott Üzemelési Utasítás-t és az azokban tanácsoltakat maradéktalanul tartsák be. A rendszer meghibásodása esetén a javítást Cégünk végzi (elérhetőségünk a lap tetején található). Csénye, Hekfusz Attila P.H. okl. agrármérnök ügyvezető 12/12. oldal superdoshasznutas-08.12
