TerraVant ÚJ! THINK AHEAD. Moduláris felépítésű gabonavetőgép.

Átírás

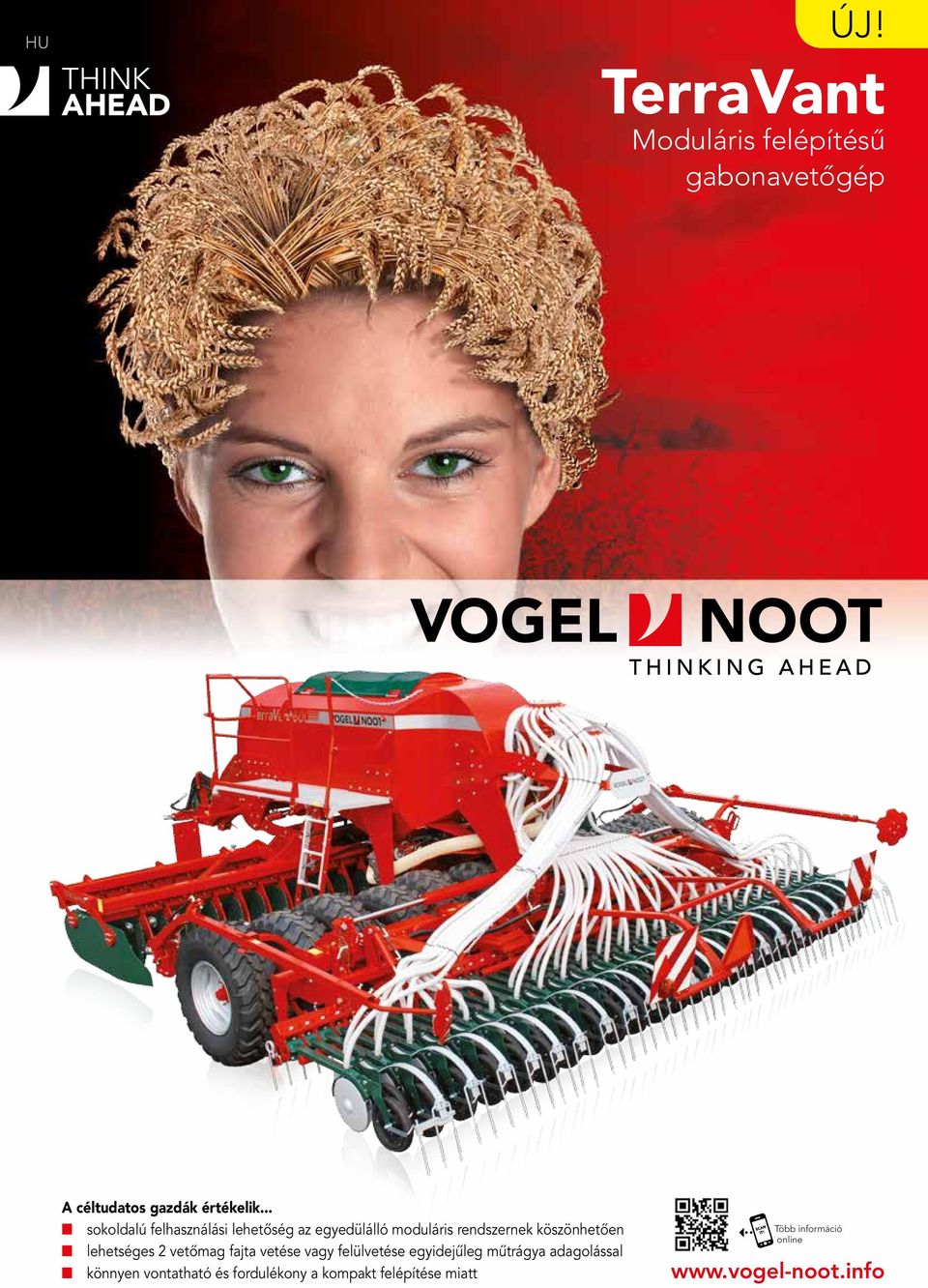

1 HU THINK AHEAD ÚJ! TerraVant Moduláris felépítésű gabonavetőgép A céltudatos gazdák értékelik... n sokoldalú felhasználási lehetőség az egyedülálló moduláris rendszernek köszönhetően n lehetséges 2 vetőmag fajta vetése vagy felülvetése egyidejűleg műtrágya adagolással n könnyen vontatható és fordulékony a kompakt felépítése miatt Több információ online

2 THINK AHEAD TerraVant - a forradalmian új kialakítású gabonavetőgép A gépkocsigyártásban évtizedek óta eredményesen alkalmazzák a keret nélküli felépítésű, önhordó karosszéria elvét. Ezt az elvet most először a moduláris felépítésű TerraVant vetőgépnél is alkalmazták. VOGEL & NOOT SOLIDplus A SOLIDplus speciális gyártástechnológia nagy szilárdságú és ultra nagy szilárdságú szerkezeti acélt használ a TerraVant vetőgép extrém igénybevételnek kitett részeinél. Így a kis súly mellett többszörös szilárdságot érnek el a kereskedelemben kapható, nagy szilárdságú acélokkal szemben. Előnyei: Csökkenő üzemanyag fogyasztás Magas élettartam Kevés karbantartás a kenési helyek minimalizálása által A vetőmag tartály átveszi a teherhordó keret funkcióját. Így kompakt felépítés és súlymegtakarítás érhető el a keret elhagyása miatt. Ez a SOLIDplus- technológia alkalmazásával lehetséges. A Terra Vant forradalmian új kialakítása lehetővé teszi a piacon eddig nem elérhető rugalmasságot: Rendkívül könnyen vontatható és fordulékony a táblavégeknél a kompakt és könnyű kialakítása miatt. Alkalmas minden vetési feltétel esetén - szántáson, mulcsozásnál vagy direktvetésnél. Az extrém rugalmas moduláris rendszer által a munka- és vetési szekciók gyors cseréje nem okoz problémát. 4 feladat egy menetben magágy készítés, műtrágya adagolás, visszatömörítés és egyidejűleg akár 2 vetőmagfajta vetése Lehetőség van STRIP TILL Technológia használatára 2

3 Sortávolság az ügyfelek igényei szerint (12,5 / 15,0 / 25,0 / 30,0 / 37,5 cm) Minimális állásidő a kategóriájában legnagyobb vetőmag és műtrágya tartálynak köszönhetően Munkaszélességek 3,0 -tól 8,0 m -ig A munka- és műtrágyaadagoló eszközök felfüggesztése könnyen hozzáférhető. Az innovatív kialakítás biztosítja a magágy tökéletes előkészítését. Tömörítő kerekek A nagy átmérőjű, kisnyomású tömörítő kerekek egyenletes talajnyomást biztosítanak. A lépcsőzetes kerékelhelyezés (Off set) nyugodt, stabil futást és könnyű vontathatóságot biztosít. A kerekek öntisztító hatása megakadályozza, hogy túl sok föld rakódjon össze a tömörítő kerekek előtt. Az optimális magágy készítést a tökéletes egyengetéssel és visszatömörítéssel érik el. Pálcasor A pálcasor a tömörítő kerekek mögött elegyengeti a magágyat és a vetőgép csoroszlyával párhuzamosan eligazgatja szármaradványokat. 3

4 TerraVant moduláris rendszer a maximális rugalmasság minden követelménynek eleget tesz. Minden elvárásnak eleget tenni. Ezt Ön megteheti a Terra- Vant moduláris rendszerrel. Reagálás a megváltozott éghajlati és talajviszonyokra most jelentősen egyszerűbb és teljesíthetőbb. D1 Duplatárcsás vető szekció (12,5 / 15cm vagy 25/30 cm távolság) D C B D2 Duplatárcsás vető szekció STRIP-TILL (37,5 cm távolság) C2 Műtrágyaadagoló tárcsás rendszerrel C1 Frontboard 4

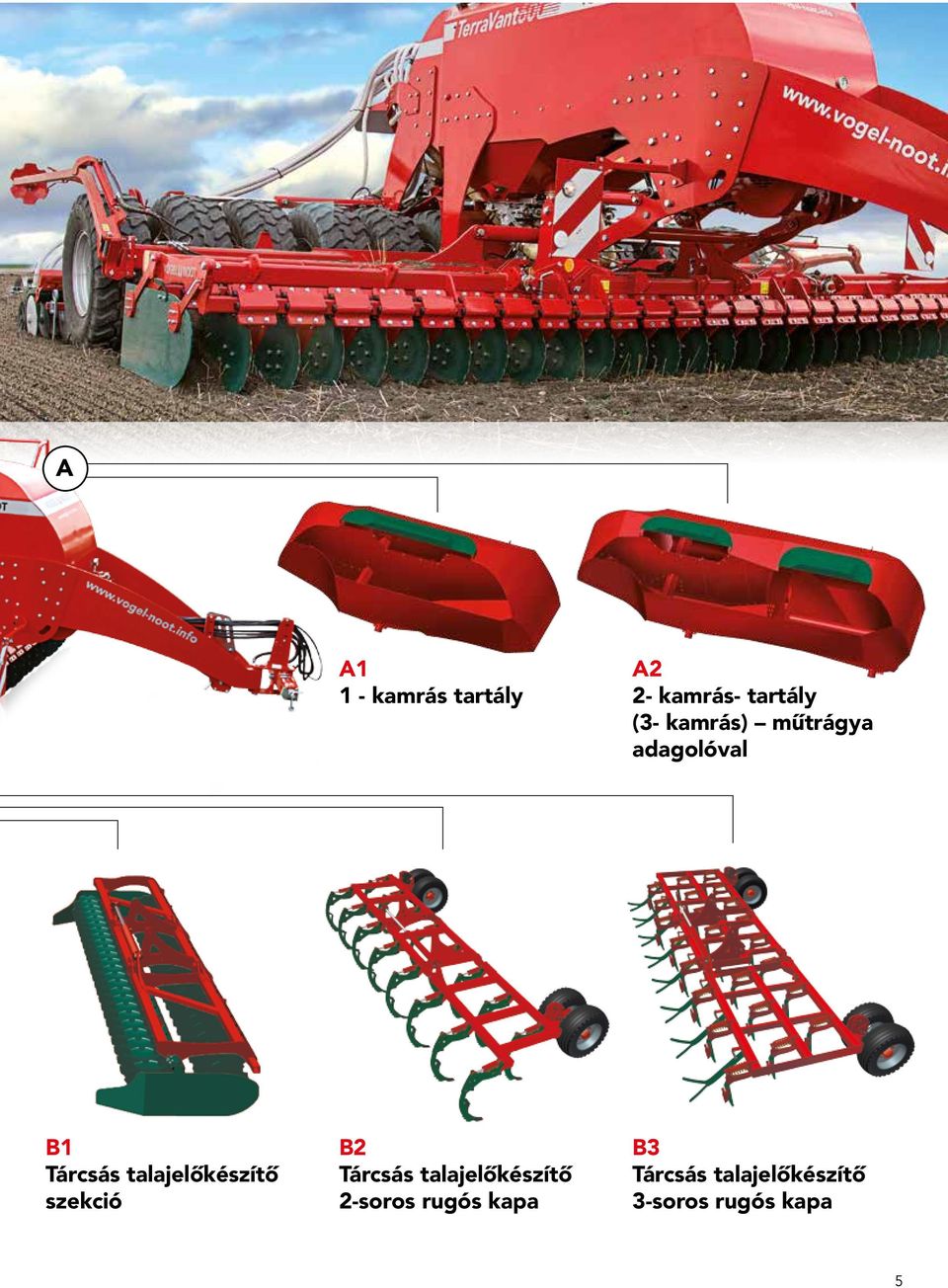

5 A A1 1 - kamrás tartály A2 2- kamrás- tartály (3- kamrás) műtrágya adagolóval B1 Tárcsás talajelőkészítő szekció B2 Tárcsás talajelőkészítő 2-soros rugós kapa B3 Tárcsás talajelőkészítő 3-soros rugós kapa 5

6 THINK AHEAD Hatékonyságban és rugalmasságban osztályelső I térfogattal a TerraVant A2 típusú vetőmag és műtrágya tartálya kategóriájában a legnagyobb. Ez nagy területteljesítményt garantál minimális állásidőkkel. Mindkét tartályméret az osztható vetőmagtartállyal és akár 3 adagolóegységgel a vetés és a műtrágya adagolás minden elképzelhető kombinációját lehetővé teszi. Tartály feltöltése Kategóriájában egyedülállóként a TerraVant széles és hosszú kezelő stéggel rendelkezik a vetőmagtartály hosszanti oldalánál. Ez lehetővé teszi az egyszerű elérhetőséget, valamint a vetőmag- és a műtrágyatartály biztonságos és kényelmes feltöltését. A1 1 kamrás tartály Univerzálisan alkalmazható vetéshez műtrágyaadagolás nélkül. A tartály elválasztó fallal felosztható 2 különböző magfajta vetéséhez illetve felülvetéséhez. Tartálytérfogat liter. A2 2- kamrás tartály (3- kamrás) műtrágya adagolóval 2- kamrás tartály alkalmazható vetéshez műtrágya adagolóval. A vetőmagtartály elválasztó fallal felosztható (3- kamrás tartály) 2 különböző magfajta vetéséhez és egyidejűleg műtrágya adagoláshoz. Tartálytérfogat liter. 6

7 Tökéletes magágyelőkészítés és műtrágya adagolás B1 Tárcsás előkészítő Egyéni gumibakolású és karbantartást nem igénylő ívelt tárcsák gondoskodnak a teljes felületű talajlazításról akár 10 cm mélységig. A csipkézett tárcsák erőteljes dőlése garantálja a szármaradványok megbízható felaprítását és bekeverését. A mozgó, oldalsó terelőlemez megakadályozza a bakhátképződést. A non-stop kőbiztosítás gumielemekkel történik, amelyek a tárcsákat akadályok esetén megbízhatóan kitéríti. Keréknyomlazító 8 nagyobb munkamélységbe állítható tárcsataggal. C1 Frontboard Optimális egyengetés különösképpen szántás után. A Frontboard simító elhelyezhető a B1 tárcsaszekció előtt vagy egyedül a tömörítő kerekek előtt. C2 műtrágya adagolás tárcsás rendszerrel Az A2 vetőmag tartállyal kombinálva a műtrágyaadagolás tárcsás rendszerrel történik mindig minden 2. sorban. A műtrágya granulátum elhelyezése max 12 cm mélységben történhet. A tárcsák 200 kg-os egyenletes nyomása által érik el a műtrágyaelhelyezés állandó mélységének pontos megtartását. Tárcsás előkészítő mélységbeállítása Az előkészítő tárcsa és kapásrendszer szekciók mélységbeállítása határoló klipszek segítségével történik. Az áttekintő táblázat segítségével a beállítás gyerekjáték. B2 Előkészítő 2-soros rugóskapa 37,5 cm sortávolsággal ez a rugóskapa szekció kiválóan alkalmas a sávos talajmegmunkáláshoz (STRIP-TILL). A magágy talajlazítása, valamint a lehetséges trágyaadagolás akár 30 cm mélységig is történhet. Optimális D2 vetőszekcióval kombinálva. B3 Előkészítő 3-soros kapásrendszer Ez a kapásrendszer 25 cm, illetve 30 cm sortávolsággal alkalmas mind a hagyományos talajmegmunkáláshoz, mind a STRIP-TILL technológiához. A rendkívül keskeny kapák akár 20 cm mélységig fellazítják a barázdát és megszabadítják azt az aratási maradványoktól. A műtrágya adagoló rendszer segítésével lehetővé válik egyidejűleg a műtrágya adagolása. Optimális D1 vetőszekcióval kombinálva. 7

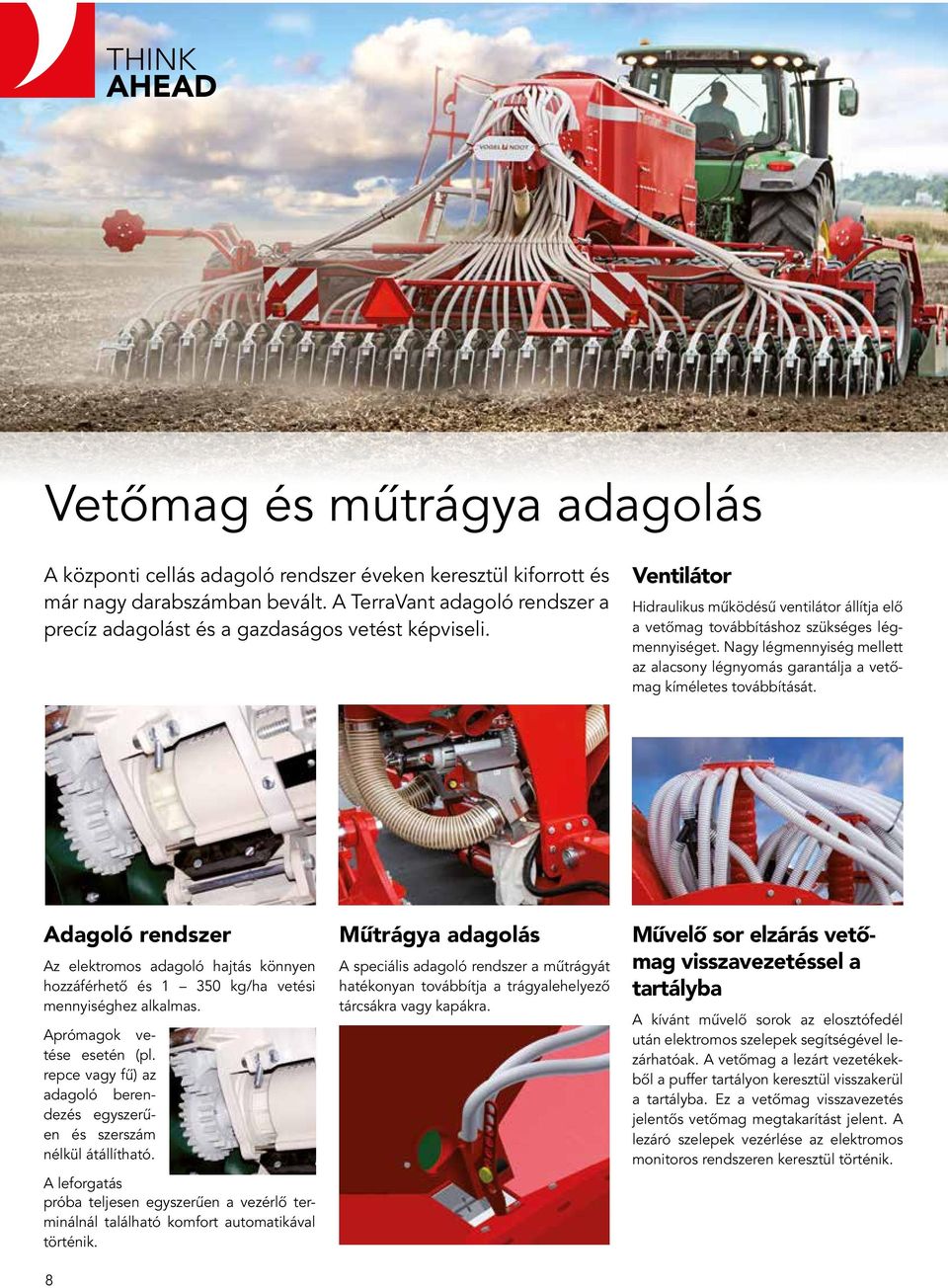

8 THINK AHEAD Vetőmag és műtrágya adagolás A központi cellás adagoló rendszer éveken keresztül kiforrott és már nagy darabszámban bevált. A TerraVant adagoló rendszer a precíz adagolást és a gazdaságos vetést képviseli. Ventilátor Hidraulikus működésű ventilátor állítja elő a vetőmag továbbításhoz szükséges légmennyiséget. Nagy légmennyiség mellett az alacsony légnyomás garantálja a vetőmag kíméletes továbbítását. Adagoló rendszer Az elektromos adagoló hajtás könnyen hozzáférhető és kg/ha vetési mennyiséghez alkalmas. Aprómagok vetése esetén (pl. repce vagy fű) az adagoló berendezés egyszerűen és szerszám nélkül átállítható. A leforgatás próba teljesen egyszerűen a vezérlő terminálnál található komfort automatikával történik. 8 Műtrágya adagolás A speciális adagoló rendszer a műtrágyát hatékonyan továbbítja a trágyalehelyező tárcsákra vagy kapákra. Művelő sor elzárás vetőmag visszavezetéssel a tartályba A kívánt művelő sorok az elosztófedél után elektromos szelepek segítségével lezárhatóak. A vetőmag a lezárt vezetékekből a puffer tartályon keresztül visszakerül a tartályba. Ez a vetőmag visszavezetés jelentős vetőmag megtakarítást jelent. A lezáró szelepek vezérlése az elektromos monitoros rendszeren keresztül történik.

9 A tökéletes vetés A TerraVant vetőgép duplatárcsás csoroszlyája tiszta vetési barázdát alakít ki, anélkül hogy közben eltömődne vagy az aratási maradványokat visszanyomná a talajba. Az egyenletes magelhelyezéshez minden egyes vetőcsoroszlyát nyomógörgők (Ø 340 mm) tartanak mélyen. A nyomás növeli a talaj záródását és így elősegíti a gyors kelést. Egyedülállóan sokféle választható sortávolság D1 vetőszekció 12,5 vagy 15 cm sortávolságokban kapható. Minden második csoroszlya lekapcsolásával 25 vagy 30cm sortávolság is lehetséges. Ezzel szemben a D2 vetőszekció 37,5 cm sortávolsággal kiválóan alkalmas STRIP- TILL technológiához. Egyengető pálcasor beállítása Hátsó egyengető pálcasor mélységének és nyomásának beállítás egy lépésben. Rögzítő rendszer Sortávolságok egyszerű és gyors beállítása a vetőcsoroszlya tartók segítésével a gyorskapcsoló rendszerrel. Ellenálló és karbantartást nem igénylő gumifelfüggesztések garantálják az optimális magelhelyezést és tökéletes talajkövetést. Vetési mélység beállítása A kívánt vetési mélység rendkívül egyszerű és gyors központi beállítása jól áttekinthető skála segítségével történik. Két különböző növényfajta párhuzamos vetéséhez megoldható a különböző munkamélység. Vetőcsoroszlya nyomása A központi nyomásállítás kg hidraulikusan történik. Basic pro Vezérlő terminál Terra-Vant elektronikus vezérlése a jól bevált ISO-BUS-kompatibilis BasicPro-Terminal segítsével történik. Ezzel alaphelyzetben számos berendezésfunkció vezérelhető (vetési mennyiség beállítása, minden funkció ellenőrzése a vetés alatt, TerraVant kezelése a fordulónál). Az optimális magáramlás ellenőrzés felismeri és jelenti a magáramlás esetleges elakadását a vezetékekben. Komplett vetőgép ellenőrzés és művelősor kapcsolás Leforgatás komfort automatika Beállítás az adagolónál - elektromos leforgatás mennyiség állítás adagolás KÉSZ Radarszenzor a sebesség méréshez Elektromos magmennyiség állítás %- os lépésekben Adagolás beálítása gombnyomással a terminálnál Továbbító ventillátor vezérlése motorszelepen keresztül 2 vetőelem vezérlése Továbbító ventillátor vezérlése motorszelepen keresztül 2 vetőelem vezérlése 9

10 THINK AHEAD Ezek a vetési és műtrágyázási lehetőségek minden igényt kielégítenek 12,5 cm vetéstávolságok esetén a műtrágya adagolása a sorok között C2 tárcsás csoroszlyával történik (25 cm távolság) 12 cm maximális mélységig. B3 3-soros kapásrendszerrel (25 cm távolság) a műtrágya adagolása 20 cm maximális mélységig lehetséges. B3 3-soros kapásrendszerrel (25 cm illetve 30 cm távolság) a műtrágyázás maximálisan 20 cm mélységig végezhető el. STRIP-TILL technológia esetén a műtrágyát mini mum talajműveléssel közvetlenül a magárokba helyezik. B2 2-soros kapásrendszerrel (37,5 cm távolság) a műtrágya adagolás 30 cm mélységig történik. A műtrágya mélyen történő bejuttatásának előnye a talaj nedvességének optimális kihasználásában rejlik a száraz időszakokban. 12,5cm 12,5 cm 12,5 cm 25(30)cm 25(30)cm 25(30)cm 37,5cm 37,5cm 20 cm 12 cm 20 cm max. 30 cm Párhuzamos vetés előnyei a műtrágya sor alá adagolásával. Kategóriájában az egyetlen vetőgépként a TerraVant alkalmas két különböző magfajta párhuzamos vetésére egyidejűleg műtrágya adagolással. Két olyan növényfajta egyidejűleg történő vetése, amelyek tulajdonságaikkal kölcsönösen kiegészítik egymást, csökkenti a termesztés kockázatát. Egyidejűleg növekszik a terméshozam stabilitása, valamint a termelés minősége. Hatékony műtrágya adagolás a tiszta környezetért TerraVant gabonavetőgép a műtrágyát célzottan keskeny sávokban és a talajprofil különböző mélységeibe helyezi el. Ezzel nagyobb talajnedvességű helyeket és jobb gyökerezést ér el. Két fajta vetése a TerraVant vetőgéppel Ez növeli a növények tápanyag felhasználását és megakadályozza a vizek és a levegő szennyeződését. TerraVant ezzel értékes vetőmagot és műtrágyát takarít meg, valamint óvja a természetet. 10

11 Műszaki adatok Ismertető adatok TerraVant 300 TerraVant 400 TerraVant 600 TerraVant 800 Munkaszélesség cm Szállítási szélesség cm Szállítási magasság cm Teljes hosszúság (műtrágyaadagolással/műtrágyaadagolás nélkül) cm 850/ / / /900 Munkasebesség km/h Teljesítménytartomány max. kw (PS) 92(125) 117(160) 161 (220) 205 (280) Tömörítő kerekek 405/ / / /70-20 Vetőmagtartály műtrágyaadagolás nélkül / adagolók száma (szériálisan) I 3600 / / / /2 Vetőmagtartály műtrágyaadagolással / adagolók száma (szériálisan) I 5500 / / / /3 Vetőmagtartály töltési magasság cm Töltőnyílás mérete műtrágyaadagolással/nélküle cm 2.0x0.52/1.2x x0.52/1.2x x0.52/1.2x x0.52/1.2x0.52 Tárcsák száma Ø 490 mm 2-soros tárcsaszekció (1. /2. sor), mélység 10 cm -ig Kapák száma 3-soros kapaszekció (sortávolság 25.0/30.0 cm), mélység 20 cm 12/11 16/15 25/24 34/33 12/10 16/13 24/20 32/26 Kapák száma 2-soros kapaszekció (sortávolság 37.5 cm), mélység 30 cm Műtrágya csoroszlya száma (sortávolság 25.0/30.0 cm), csoroszlyanyomás 200 kg -ig Műtrágya csoroszlya száma (sortávolság 37.5 cm), csoroszlyanyomás 200 kg-ig 12/10 16/13 24/20 32/ Vetőcsoroszlya száma (sortávolság 12.5/15.0 cm) 32/26 32/26 48/40 64/52 Csoroszlyanyomás kg Vetőcsoroszlya /nyomógörgő átmérő mm 360 / / / / 340 Hidraulikus körök száma / nyomás (bar) 4/200 4/200 4/200 4/200 Gyorscsatlakozók száma / típus 6 /ISO 12,5 6 /ISO 12,5 6/ISO 12,5 6 /ISO 12,5 Nyomásmentes visszatérő vezeték (max. 5 bar) 1 / ISO 20 1 / ISO 20 1 / ISO 20 1 / ISO 20 Olaj átfolyás a ventilátorhoz l/perc Olaj átfolyás, berendezés kezelése l/perc Elektromos rendszer követelményei 12 V DC / 40 A 12 V DC / 40 A 12 V DC / 40 A 12 V DC / 40 A Súly 1) Súly műtrágyaadagolás nélkül kg Súly műtrágyaadagolással kg Felszereltség Függesztési kategória III kat. S S S S Ventilátor hajtás hidraulikus S S S S Adagoló hajtás elektromos S S S S Csoroszlya nyomásbeállítás hidraulikus S S S S Basicpro- vezérlő terminál (ISOBUS - kompatibilis) S S S S Nyomjelző hidraulikus O O O O Kelés előtti nyomjelző hidraulikus O O O O Fékberendezés 2-vezetékes/sűrített levegő (8.5 kpa) O O O O Fékberendezés hidraulikus O O O O Soronkénti magáramlás - ellenőrző (átáramlás érzékelők) O O O O Nyomlazító (4 db) O O O O Közúti világító berendezés O O O O S = Széria O = Opció 1) Választott kivitel szerint Kivitelezési opciók Hidraulikus nyomjelző - automa tikus, túlterhelés elleni biztosítással Fékberendezések választható sűrített levegős vagy hidraulikus fék Hidraulikus kelés előtti nyomjelző - Jelöli a sorokat a vetőmag kikelése előtt 11

12 A céltudatos gazdák megbízható partnere hozzáértés, tanácsadás és szerviz világszerte Teljes munkagép kínálat jövo bemutató mino ségben ekék kultivátorok rövidtárcsák talajlazítók forgóboronák veto gépek szárzúzók permetezo gépek magágykészíto k Az Ön VN partnere: VOGEL&NOOT MEZÖGÉPGYÁR KFT H-9200 Mosonmagyaróvár T 06-20/ F 06-96/ info.hu@vogel-noot.net Tájékoztató jellegu adatok, a nyomdai hibákért felelo s- séget nem vállalunk. 08/2014
