FLOORTEC R 570 B P ÍRU KA UŽIVATELE FELHSZNÁLÓI ÚTMUTATÓ NÁVOD NA OBSLUHU A ÚDRŽBU PRIRO NIK ZA UPORABNIKA (2) E

Átírás

1 FLOORTEC R 570 B ESKY MAGYAR SLOVENSKY SLOVENSKO P ÍRU KA UŽIVATELE FELHSZNÁLÓI ÚTMUTATÓ NÁVOD NA OBSLUHU A ÚDRŽBU PRIRO NIK ZA UPORABNIKA (2) E

2

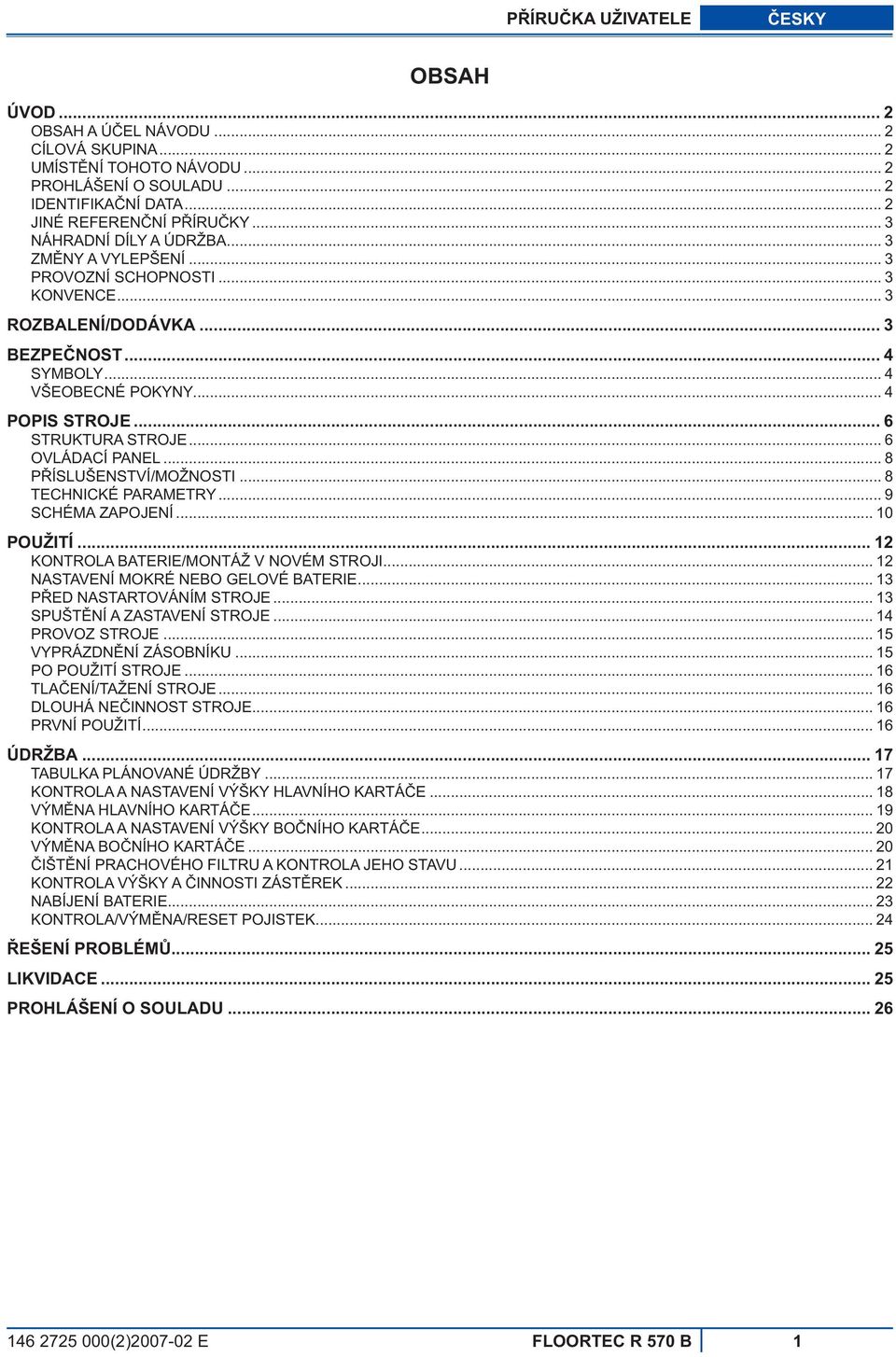

3 P ÍRU KA UŽIVATELE ESKY OBSAH ÚVOD... 2 OBSAH A Ú EL NÁVODU... 2 CÍLOVÁ SKUPINA... 2 UMÍST NÍ TOHOTO NÁVODU... 2 PROHLÁŠENÍ O SOULADU... 2 IDENTIFIKA NÍ DATA... 2 JINÉ REFEREN NÍ P ÍRU KY... 3 NÁHRADNÍ DÍLY A ÚDRŽBA... 3 ZM NY A VYLEPŠENÍ... 3 PROVOZNÍ SCHOPNOSTI... 3 KONVENCE... 3 ROZBALENÍ/DODÁVKA... 3 BEZPE NOST... 4 SYMBOLY... 4 VŠEOBECNÉ POKYNY... 4 POPIS STROJE... 6 STRUKTURA STROJE... 6 OVLÁDACÍ PANEL... 8 P ÍSLUŠENSTVÍ/MOŽNOSTI... 8 TECHNICKÉ PARAMETRY... 9 SCHÉMA ZAPOJENÍ POUŽITÍ KONTROLA BATERIE/MONTÁŽ V NOVÉM STROJI NASTAVENÍ MOKRÉ NEBO GELOVÉ BATERIE P ED NASTARTOVÁNÍM STROJE SPUŠT NÍ A ZASTAVENÍ STROJE PROVOZ STROJE VYPRÁZDN NÍ ZÁSOBNÍKU PO POUŽITÍ STROJE TLA ENÍ/TAŽENÍ STROJE DLOUHÁ NE INNOST STROJE PRVNÍ POUŽITÍ ÚDRŽBA TABULKA PLÁNOVANÉ ÚDRŽBY KONTROLA A NASTAVENÍ VÝŠKY HLAVNÍHO KARTÁ E VÝM NA HLAVNÍHO KARTÁ E KONTROLA A NASTAVENÍ VÝŠKY BO NÍHO KARTÁ E VÝM NA BO NÍHO KARTÁ E IŠT NÍ PRACHOVÉHO FILTRU A KONTROLA JEHO STAVU KONTROLA VÝŠKY A INNOSTI ZÁST REK NABÍJENÍ BATERIE KONTROLA/VÝM NA/RESET POJISTEK EŠENÍ PROBLÉM LIKVIDACE PROHLÁŠENÍ O SOULADU (2) E FLOORTEC R 570 B 1

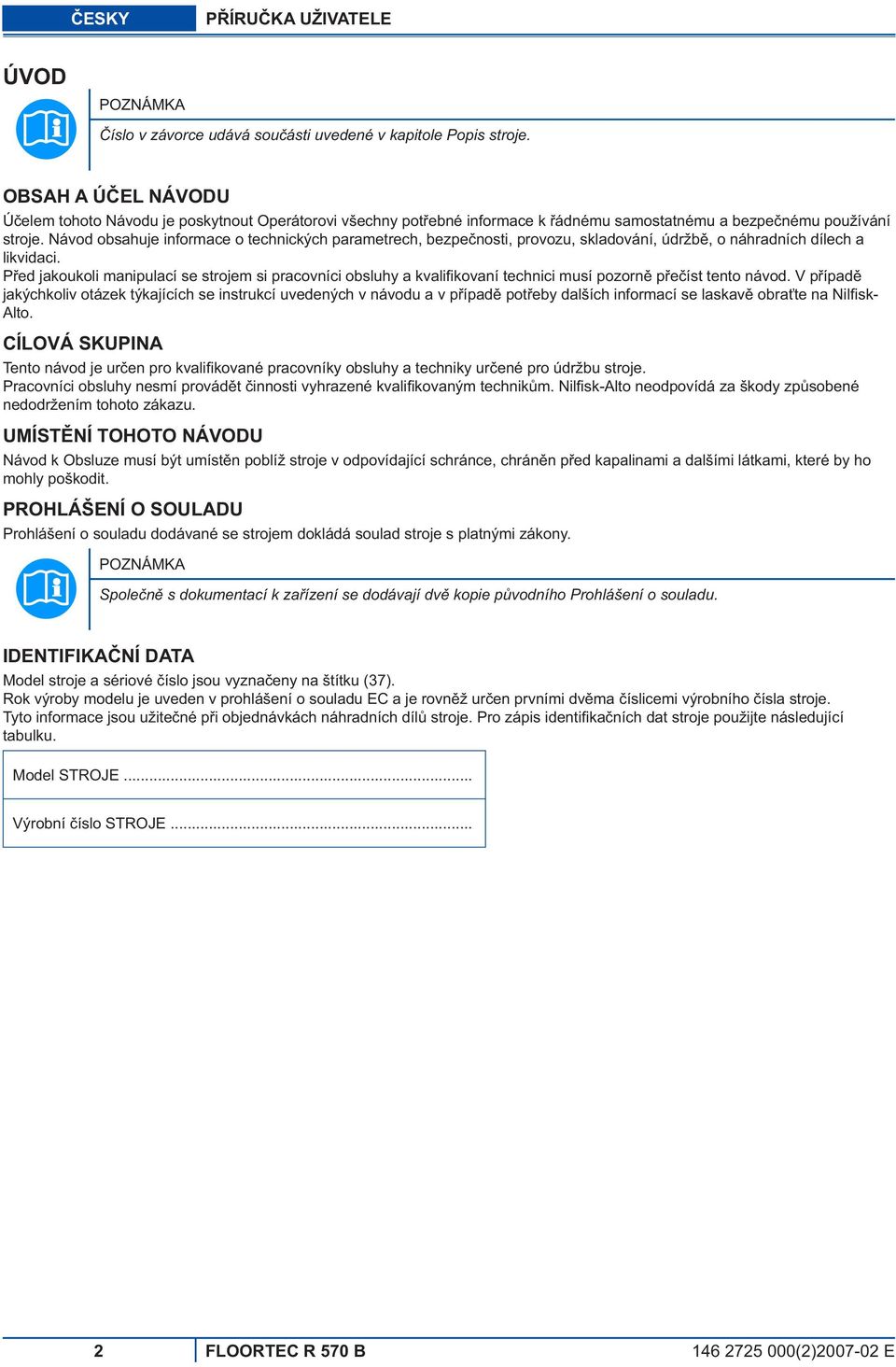

4 ESKY P ÍRU KA UŽIVATELE ÚVOD POZNÁMKA íslo v závorce udává sou ásti uvedené v kapitole Popis stroje. OBSAH A Ú EL NÁVODU Ú elem tohoto Návodu je poskytnout Operátorovi všechny pot ebné informace k ádnému samostatnému a bezpe nému používání stroje. Návod obsahuje informace o technických parametrech, bezpe nosti, provozu, skladování, údržb, o náhradních dílech a likvidaci. P ed jakoukoli manipulací se strojem si pracovníci obsluhy a kvalifi kovaní technici musí pozorn p e íst tento návod. V p ípad jakýchkoliv otázek týkajících se instrukcí uvedených v návodu a v p ípad pot eby dalších informací se laskav obra te na Nilfi sk- Alto. CÍLOVÁ SKUPINA Tento návod je ur en pro kvalifi kované pracovníky obsluhy a techniky ur ené pro údržbu stroje. Pracovníci obsluhy nesmí provád t innosti vyhrazené kvalifi kovaným technik m. Nilfi sk-alto neodpovídá za škody zp sobené nedodržením tohoto zákazu. UMÍST NÍ TOHOTO NÁVODU Návod k Obsluze musí být umíst n poblíž stroje v odpovídající schránce, chrán n p ed kapalinami a dalšími látkami, které by ho mohly poškodit. PROHLÁŠENÍ O SOULADU Prohlášení o souladu dodávané se strojem dokládá soulad stroje s platnými zákony. POZNÁMKA Spole n s dokumentací k za ízení se dodávají dv kopie p vodního Prohlášení o souladu. IDENTIFIKA NÍ DATA Model stroje a sériové íslo jsou vyzna eny na štítku (37). Rok výroby modelu je uveden v prohlášení o souladu EC a je rovn ž ur en prvními dv ma íslicemi výrobního ísla stroje. Tyto informace jsou užite né p i objednávkách náhradních díl stroje. Pro zápis identifi ka ních dat stroje použijte následující tabulku. Model STROJE... Výrobní íslo STROJE... 2 FLOORTEC R 570 B (2) E

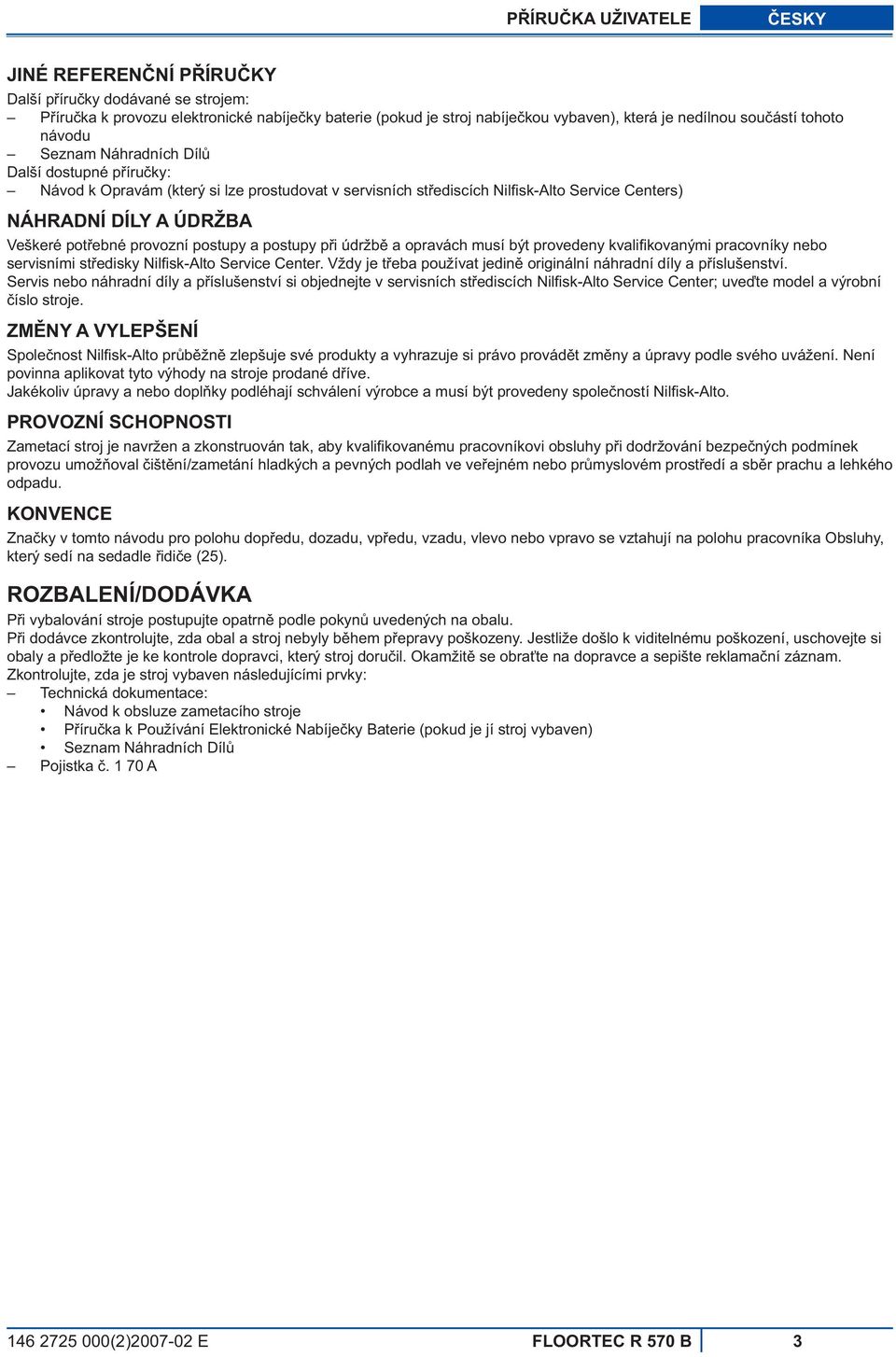

5 P ÍRU KA UŽIVATELE ESKY JINÉ REFEREN NÍ P ÍRU KY Další p íru ky dodávané se strojem: P íru ka k provozu elektronické nabíje ky baterie (pokud je stroj nabíje kou vybaven), která je nedílnou sou ástí tohoto návodu Seznam Náhradních Díl Další dostupné p íru ky: Návod k Opravám (který si lze prostudovat v servisních st ediscích Nilfi sk-alto Service Centers) NÁHRADNÍ DÍLY A ÚDRŽBA Veškeré pot ebné provozní postupy a postupy p i údržb a opravách musí být provedeny kvalifi kovanými pracovníky nebo servisními st edisky Nilfi sk-alto Service Center. Vždy je t eba používat jedin originální náhradní díly a p íslušenství. Servis nebo náhradní díly a p íslušenství si objednejte v servisních st ediscích Nilfi sk-alto Service Center; uve te model a výrobní íslo stroje. ZM NY A VYLEPŠENÍ Spole nost Nilfi sk-alto pr b žn zlepšuje své produkty a vyhrazuje si právo provád t zm ny a úpravy podle svého uvážení. Není povinna aplikovat tyto výhody na stroje prodané d íve. Jakékoliv úpravy a nebo dopl ky podléhají schválení výrobce a musí být provedeny spole ností Nilfi sk-alto. PROVOZNÍ SCHOPNOSTI Zametací stroj je navržen a zkonstruován tak, aby kvalifi kovanému pracovníkovi obsluhy p i dodržování bezpe ných podmínek provozu umož oval išt ní/zametání hladkých a pevných podlah ve ve ejném nebo pr myslovém prost edí a sb r prachu a lehkého odpadu. KONVENCE Zna ky v tomto návodu pro polohu dop edu, dozadu, vp edu, vzadu, vlevo nebo vpravo se vztahují na polohu pracovníka Obsluhy, který sedí na sedadle idi e (25). ROZBALENÍ/DODÁVKA P i vybalování stroje postupujte opatrn podle pokyn uvedených na obalu. P i dodávce zkontrolujte, zda obal a stroj nebyly b hem p epravy poškozeny. Jestliže došlo k viditelnému poškození, uschovejte si obaly a p edložte je ke kontrole dopravci, který stroj doru il. Okamžit se obra te na dopravce a sepište reklama ní záznam. Zkontrolujte, zda je stroj vybaven následujícími prvky: Technická dokumentace: Návod k obsluze zametacího stroje P íru ka k Používání Elektronické Nabíje ky Baterie (pokud je jí stroj vybaven) Seznam Náhradních Díl Pojistka A (2) E FLOORTEC R 570 B 3

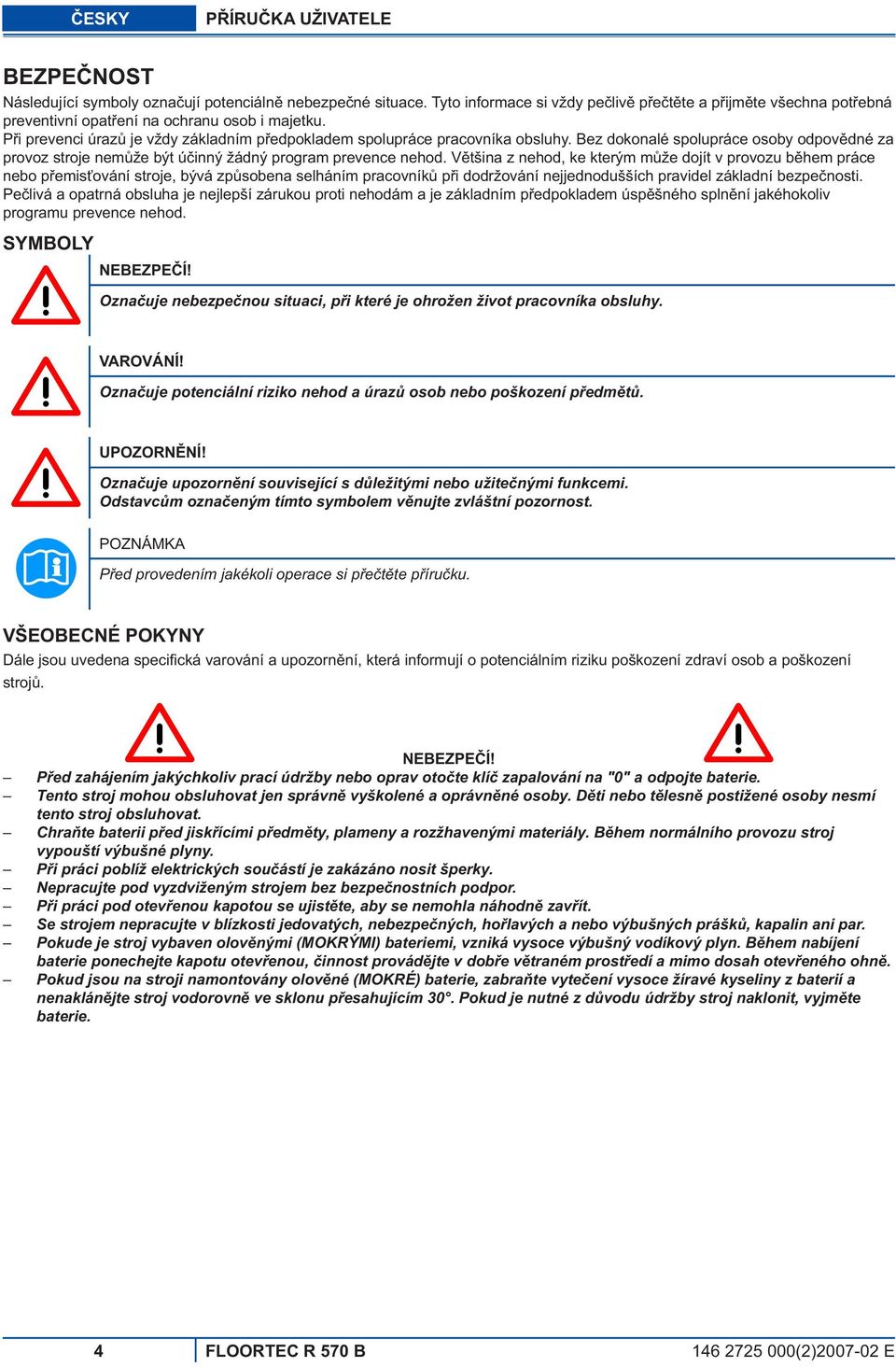

6 ESKY P ÍRU KA UŽIVATELE BEZPE NOST Následující symboly ozna ují potenciáln nebezpe né situace. Tyto informace si vždy pe liv p e t te a p ijm te všechna pot ebná preventivní opat ení na ochranu osob i majetku. P i prevenci úraz je vždy základním p edpokladem spolupráce pracovníka obsluhy. Bez dokonalé spolupráce osoby odpov dné za provoz stroje nem že být ú inný žádný program prevence nehod. V tšina z nehod, ke kterým m že dojít v provozu b hem práce nebo p emis ování stroje, bývá zp sobena selháním pracovník p i dodržování nejjednodušších pravidel základní bezpe nosti. Pe livá a opatrná obsluha je nejlepší zárukou proti nehodám a je základním p edpokladem úsp šného spln ní jakéhokoliv programu prevence nehod. SYMBOLY NEBEZPE Í! Ozna uje nebezpe nou situaci, p i které je ohrožen život pracovníka obsluhy. VAROVÁNÍ! Ozna uje potenciální riziko nehod a úraz osob nebo poškození p edm t. UPOZORN NÍ! Ozna uje upozorn ní související s d ležitými nebo užite nými funkcemi. Odstavc m ozna eným tímto symbolem v nujte zvláštní pozornost. POZNÁMKA P ed provedením jakékoli operace si p e t te p íru ku. VŠEOBECNÉ POKYNY Dále jsou uvedena specifi cká varování a upozorn ní, která informují o potenciálním riziku poškození zdraví osob a poškození stroj. NEBEZPE Í! P ed zahájením jakýchkoliv prací údržby nebo oprav oto te klí zapalování na "0" a odpojte baterie. Tento stroj mohou obsluhovat jen správn vyškolené a oprávn né osoby. D ti nebo t lesn postižené osoby nesmí tento stroj obsluhovat. Chra te baterii p ed jisk ícími p edm ty, plameny a rozžhavenými materiály. B hem normálního provozu stroj vypouští výbušné plyny. P i práci poblíž elektrických sou ástí je zakázáno nosit šperky. Nepracujte pod vyzdviženým strojem bez bezpe nostních podpor. P i práci pod otev enou kapotou se ujist te, aby se nemohla náhodn zav ít. Se strojem nepracujte v blízkosti jedovatých, nebezpe ných, ho lavých a nebo výbušných prášk, kapalin ani par. Pokude je stroj vybaven olov nými (MOKRÝMI) bateriemi, vzniká vysoce výbušný vodíkový plyn. B hem nabíjení baterie ponechejte kapotu otev enou, innost provád jte v dob e v traném prost edí a mimo dosah otev eného ohn. Pokud jsou na stroji namontovány olov né (MOKRÉ) baterie, zabra te vyte ení vysoce žíravé kyseliny z baterií a nenaklán jte stroj vodorovn ve sklonu p esahujícím 30. Pokud je nutné z d vodu údržby stroj naklonit, vyjm te baterie. 4 FLOORTEC R 570 B (2) E

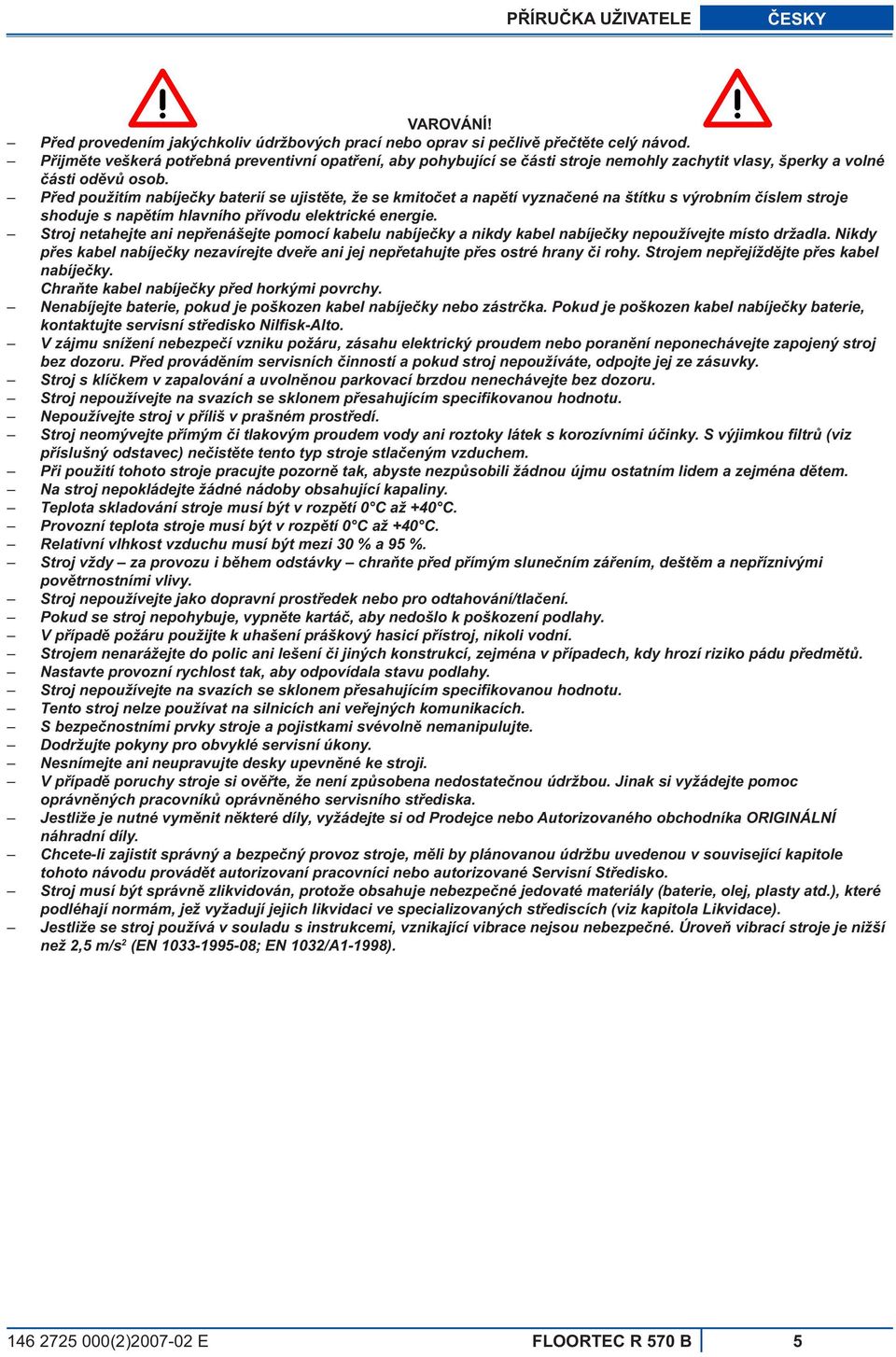

7 P ÍRU KA UŽIVATELE ESKY VAROVÁNÍ! P ed provedením jakýchkoliv údržbových prací nebo oprav si pe liv p e t te celý návod. P ijm te veškerá pot ebná preventivní opat ení, aby pohybující se ásti stroje nemohly zachytit vlasy, šperky a volné ásti od v osob. P ed použitím nabíje ky baterií se ujist te, že se kmito et a nap tí vyzna ené na štítku s výrobním íslem stroje shoduje s nap tím hlavního p ívodu elektrické energie. Stroj netahejte ani nep enášejte pomocí kabelu nabíje ky a nikdy kabel nabíje ky nepoužívejte místo držadla. Nikdy p es kabel nabíje ky nezavírejte dve e ani jej nep etahujte p es ostré hrany i rohy. Strojem nep ejížd jte p es kabel nabíje ky. Chra te kabel nabíje ky p ed horkými povrchy. Nenabíjejte baterie, pokud je poškozen kabel nabíje ky nebo zástr ka. Pokud je poškozen kabel nabíje ky baterie, kontaktujte servisní st edisko Nilfisk-Alto. V zájmu snížení nebezpe í vzniku požáru, zásahu elektrický proudem nebo poran ní neponechávejte zapojený stroj bez dozoru. P ed provád ním servisních inností a pokud stroj nepoužíváte, odpojte jej ze zásuvky. Stroj s klí kem v zapalování a uvoln nou parkovací brzdou nenechávejte bez dozoru. Stroj nepoužívejte na svazích se sklonem p esahujícím specifikovanou hodnotu. Nepoužívejte stroj v p íliš v prašném prost edí. Stroj neomývejte p ímým i tlakovým proudem vody ani roztoky látek s korozívními ú inky. S výjimkou filtr (viz p íslušný odstavec) ne ist te tento typ stroje stla eným vzduchem. P i použití tohoto stroje pracujte pozorn tak, abyste nezp sobili žádnou újmu ostatním lidem a zejména d tem. Na stroj nepokládejte žádné nádoby obsahující kapaliny. Teplota skladování stroje musí být v rozp tí 0 C až +40 C. Provozní teplota stroje musí být v rozp tí 0 C až +40 C. Relativní vlhkost vzduchu musí být mezi 30 % a 95 %. Stroj vždy za provozu i b hem odstávky chra te p ed p ímým slune ním zá ením, dešt m a nep íznivými pov trnostními vlivy. Stroj nepoužívejte jako dopravní prost edek nebo pro odtahování/tla ení. Pokud se stroj nepohybuje, vypn te kartá, aby nedošlo k poškození podlahy. V p ípad požáru použijte k uhašení práškový hasicí p ístroj, nikoli vodní. Strojem nenarážejte do polic ani lešení i jiných konstrukcí, zejména v p ípadech, kdy hrozí riziko pádu p edm t. Nastavte provozní rychlost tak, aby odpovídala stavu podlahy. Stroj nepoužívejte na svazích se sklonem p esahujícím specifikovanou hodnotu. Tento stroj nelze používat na silnicích ani ve ejných komunikacích. S bezpe nostními prvky stroje a pojistkami svévoln nemanipulujte. Dodržujte pokyny pro obvyklé servisní úkony. Nesnímejte ani neupravujte desky upevn né ke stroji. V p ípad poruchy stroje si ov te, že není zp sobena nedostate nou údržbou. Jinak si vyžádejte pomoc oprávn ných pracovník oprávn ného servisního st ediska. Jestliže je nutné vym nit n které díly, vyžádejte si od Prodejce nebo Autorizovaného obchodníka ORIGINÁLNÍ náhradní díly. Chcete-li zajistit správný a bezpe ný provoz stroje, m li by plánovanou údržbu uvedenou v související kapitole tohoto návodu provád t autorizovaní pracovníci nebo autorizované Servisní St edisko. Stroj musí být správn zlikvidován, protože obsahuje nebezpe né jedovaté materiály (baterie, olej, plasty atd.), které podléhají normám, jež vyžadují jejich likvidaci ve specializovaných st ediscích (viz kapitola Likvidace). Jestliže se stroj používá v souladu s instrukcemi, vznikající vibrace nejsou nebezpe né. Úrove vibrací stroje je nižší než 2,5 m/s 2 (EN ; EN 1032/A1-1998) (2) E FLOORTEC R 570 B 5

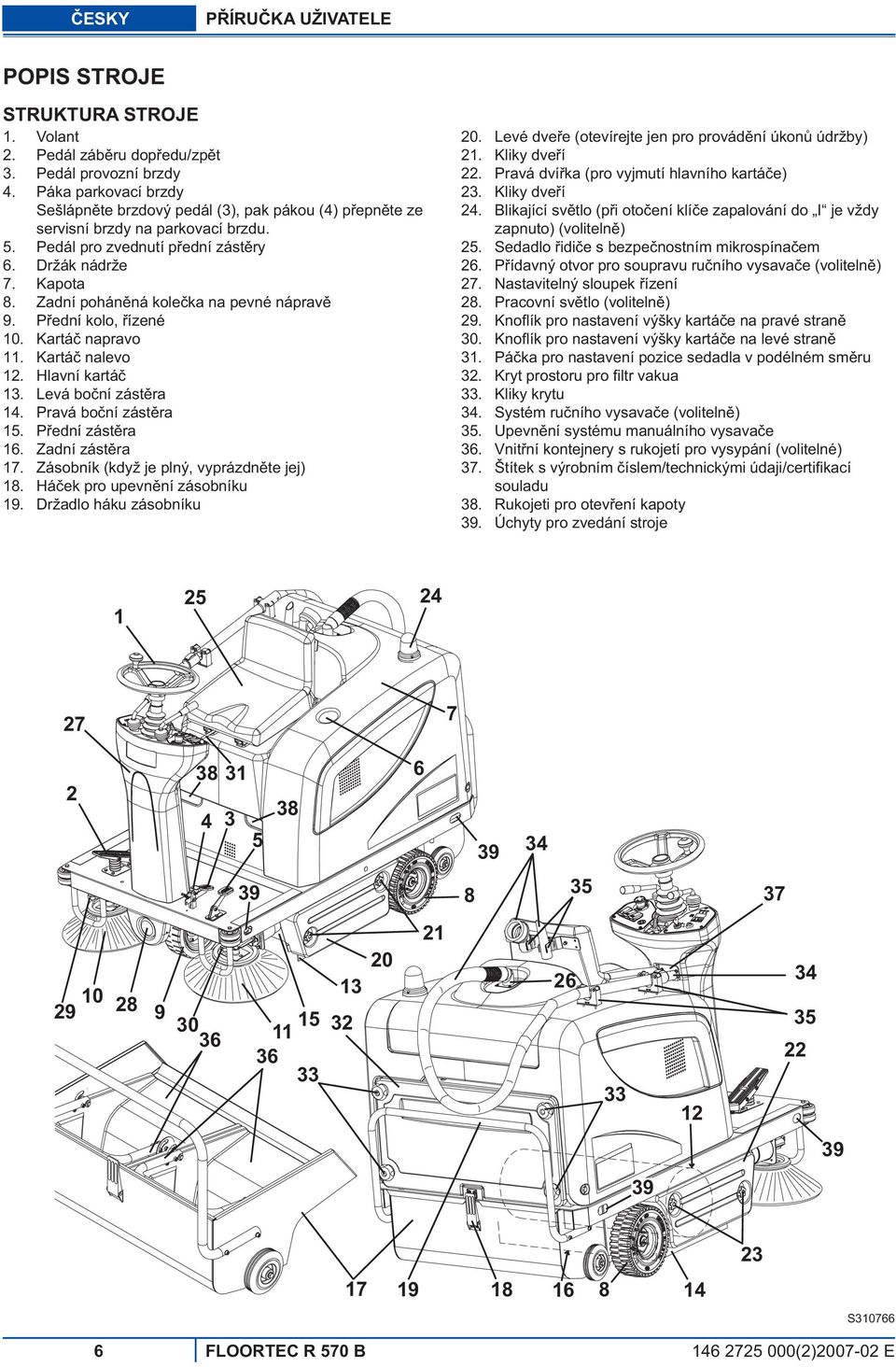

8 ESKY P ÍRU KA UŽIVATELE POPIS STROJE STRUKTURA STROJE Volant Pedál záb ru dop edu/zp t Pedál provozní brzdy Páka parkovací brzdy Sešlápn te brzdový pedál (3), pak pákou (4) p epn te ze servisní brzdy na parkovací brzdu. 5. Pedál pro zvednutí p ední zást ry 6. Držák nádrže 7. Kapota 8. Zadní pohán ná kole ka na pevné náprav 9. P ední kolo, ízené 10. Kartá napravo 1 Kartá nalevo 1 Hlavní kartá 1 Levá bo ní zást ra 1 Pravá bo ní zást ra 15. P ední zást ra 16. Zadní zást ra 17. Zásobník (když je plný, vyprázdn te jej) 18. Há ek pro upevn ní zásobníku 19. Držadlo háku zásobníku Levé dve e (otevírejte jen pro provád ní úkon údržby) Kliky dve í Pravá dví ka (pro vyjmutí hlavního kartá e) Kliky dve í Blikající sv tlo (p i oto ení klí e zapalování do I je vždy zapnuto) (voliteln ) Sedadlo idi e s bezpe nostním mikrospína em P ídavný otvor pro soupravu ru ního vysava e (voliteln ) Nastavitelný sloupek ízení Pracovní sv tlo (voliteln ) Knofl ík pro nastavení výšky kartá e na pravé stran Knofl ík pro nastavení výšky kartá e na levé stran Pá ka pro nastavení pozice sedadla v podélném sm ru Kryt prostoru pro fi ltr vakua Kliky krytu Systém ru ního vysava e (voliteln ) Upevn ní systému manuálního vysava e Vnit ní kontejnery s rukojetí pro vysypání (volitelné) Štítek s výrobním íslem/technickými údaji/certifi kací souladu Rukojeti pro otev ení kapoty Úchyty pro zvedání stroje S FLOORTEC R 570 B (2) E

9 P ÍRU KA UŽIVATELE ESKY STRUKTURA STROJE (pokra ování) Kapota (otev ená) Podp rné ty e pro kapotu Olov né baterie (MOKRÉ) nebo volitelné gelové baterie (GELOVÉ) Schémata montáže baterie Krytky baterie (jen pro MOKRÉ baterie) Konektor baterie Elektronická nabíje ka baterie Kabel nabíje ky baterie P epína pro olov né (WET) nebo gelové (GEL) baterie na elektronické nabíje ce baterie Výstražné sv tlo nabití baterie Sk í s desti kovými pojistkami P erušova obvodu motoru hlavního kartá e P erušova motorového obvodu bo ního kartá e Kontrolka nefunk nosti pohonné soustavy. Pokud kontrolka svítí, pohonný systém funguje, pokud bliká, došlo na systému k závad. Sk í ka s elektrickými sou ástmi Elektronická deska systému pohonu Schránka baterie Systém ru ního vysava e (voliteln ) Stav cí knofl ík výšky hlavního kartá e Ochranná deska vzduchu S (2) E FLOORTEC R 570 B 7

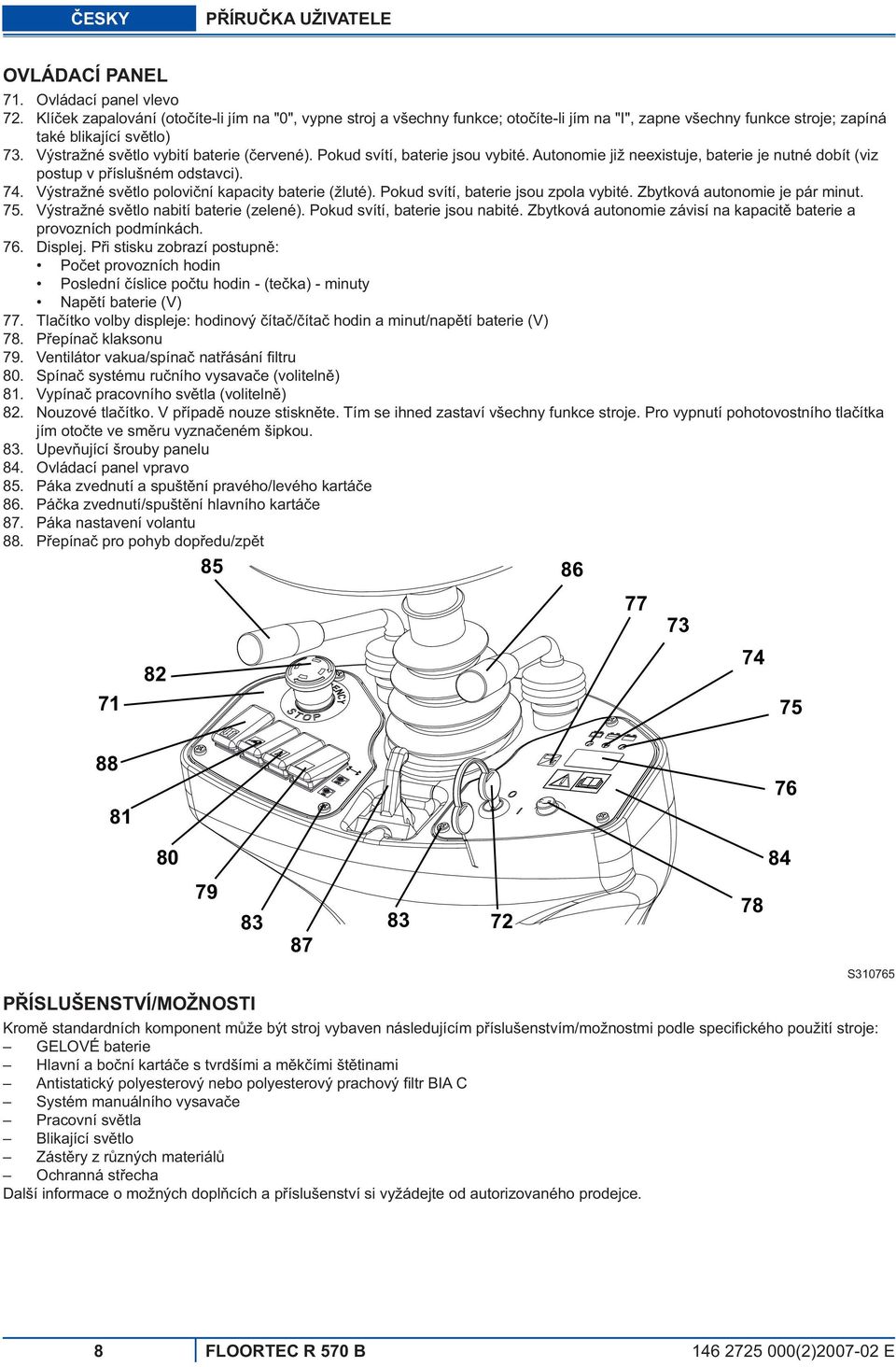

10 ESKY P ÍRU KA UŽIVATELE OVLÁDACÍ PANEL Ovládací panel vlevo Klí ek zapalování (oto íte-li jím na "0", vypne stroj a všechny funkce; oto íte-li jím na "I", zapne všechny funkce stroje; zapíná také blikající sv tlo) Výstražné sv tlo vybití baterie ( ervené). Pokud svítí, baterie jsou vybité. Autonomie již neexistuje, baterie je nutné dobít (viz postup v p íslušném odstavci). Výstražné sv tlo polovi ní kapacity baterie (žluté). Pokud svítí, baterie jsou zpola vybité. Zbytková autonomie je pár minut. Výstražné sv tlo nabití baterie (zelené). Pokud svítí, baterie jsou nabité. Zbytková autonomie závisí na kapacit baterie a provozních podmínkách. Displej. P i stisku zobrazí postupn : Po et provozních hodin Poslední íslice po tu hodin - (te ka) - minuty Nap tí baterie (V) Tla ítko volby displeje: hodinový íta / íta hodin a minut/nap tí baterie (V) P epína klaksonu Ventilátor vakua/spína nat ásání fi ltru Spína systému ru ního vysava e (voliteln ) Vypína pracovního sv tla (voliteln ) Nouzové tla ítko. V p ípad nouze stiskn te. Tím se ihned zastaví všechny funkce stroje. Pro vypnutí pohotovostního tla ítka jím oto te ve sm ru vyzna eném šipkou. Upev ující šrouby panelu Ovládací panel vpravo Páka zvednutí a spušt ní pravého/levého kartá e Pá ka zvednutí/spušt ní hlavního kartá e Páka nastavení volantu P epína pro pohyb dop edu/zp t P ÍSLUŠENSTVÍ/MOŽNOSTI Krom standardních komponent m že být stroj vybaven následujícím p íslušenstvím/možnostmi podle specifi ckého použití stroje: GELOVÉ baterie Hlavní a bo ní kartá e s tvrdšími a m k ími št tinami Antistatický polyesterový nebo polyesterový prachový fi ltr BIA C Systém manuálního vysava e Pracovní sv tla Blikající sv tlo Zást ry z r zných materiál Ochranná st echa Další informace o možných dopl cích a p íslušenství si vyžádejte od autorizovaného prodejce S FLOORTEC R 570 B (2) E

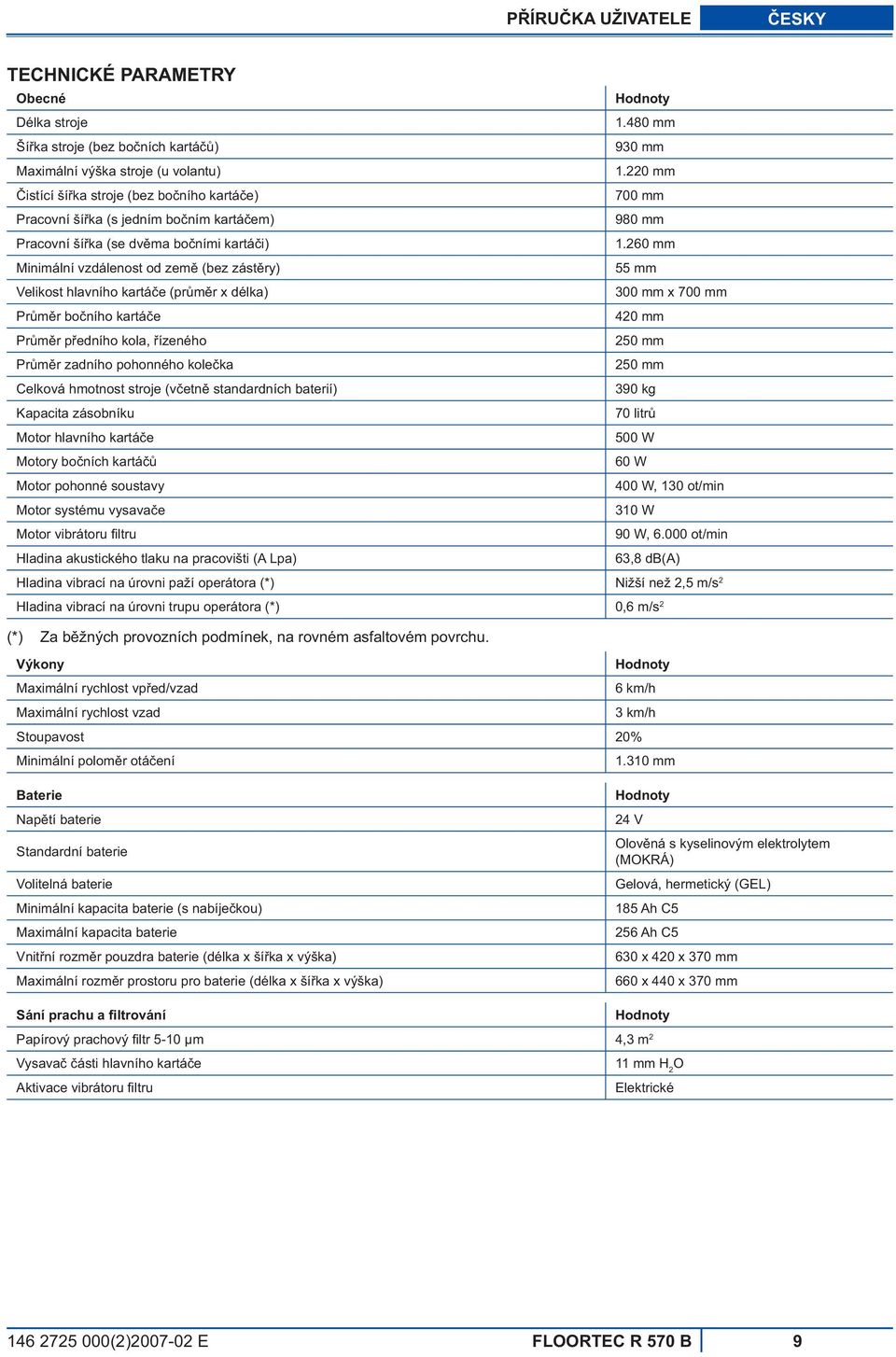

11 P ÍRU KA UŽIVATELE ESKY TECHNICKÉ PARAMETRY Obecné Délka stroje Ší ka stroje (bez bo ních kartá ) Maximální výška stroje (u volantu) istící ší ka stroje (bez bo ního kartá e) Pracovní ší ka (s jedním bo ním kartá em) Pracovní ší ka (se dv ma bo ními kartá i) Minimální vzdálenost od zem (bez zást ry) Velikost hlavního kartá e (pr m r x délka) Pr m r bo ního kartá e Pr m r p edního kola, ízeného Pr m r zadního pohonného kole ka Celková hmotnost stroje (v etn standardních baterií) Kapacita zásobníku Motor hlavního kartá e Motory bo ních kartá Motor pohonné soustavy Motor systému vysava e Motor vibrátoru fi ltru Hladina akustického tlaku na pracovišti (A Lpa) Hodnoty 480 mm 930 mm 220 mm 700 mm 980 mm 260 mm 55 mm 300 mm x 700 mm 420 mm 250 mm 250 mm 390 kg 70 litr 500 W 60 W 400 W, 130 ot/min 310 W 90 W, ot/min 63,8 db(a) Hladina vibrací na úrovni paží operátora (*) Nižší než 2,5 m/s 2 Hladina vibrací na úrovni trupu operátora (*) 0,6 m/s 2 (*) Za b žných provozních podmínek, na rovném asfaltovém povrchu. Výkony Hodnoty Maximální rychlost vp ed/vzad 6 km/h Maximální rychlost vzad 3 km/h Stoupavost 20% Minimální polom r otá ení 310 mm Baterie Nap tí baterie Standardní baterie Volitelná baterie Minimální kapacita baterie (s nabíje kou) Maximální kapacita baterie Vnit ní rozm r pouzdra baterie (délka x ší ka x výška) Maximální rozm r prostoru pro baterie (délka x ší ka x výška) Sání prachu a filtrování Hodnoty 24 V Olov ná s kyselinovým elektrolytem (MOKRÁ) Gelová, hermetický (GEL) 185 Ah C5 256 Ah C5 630 x 420 x 370 mm 660 x 440 x 370 mm Hodnoty Papírový prachový fi ltr 5-10 m 4,3 m 2 Vysava ásti hlavního kartá e 11 mm H 2 O Aktivace vibrátoru fi ltru Elektrické (2) E FLOORTEC R 570 B 9

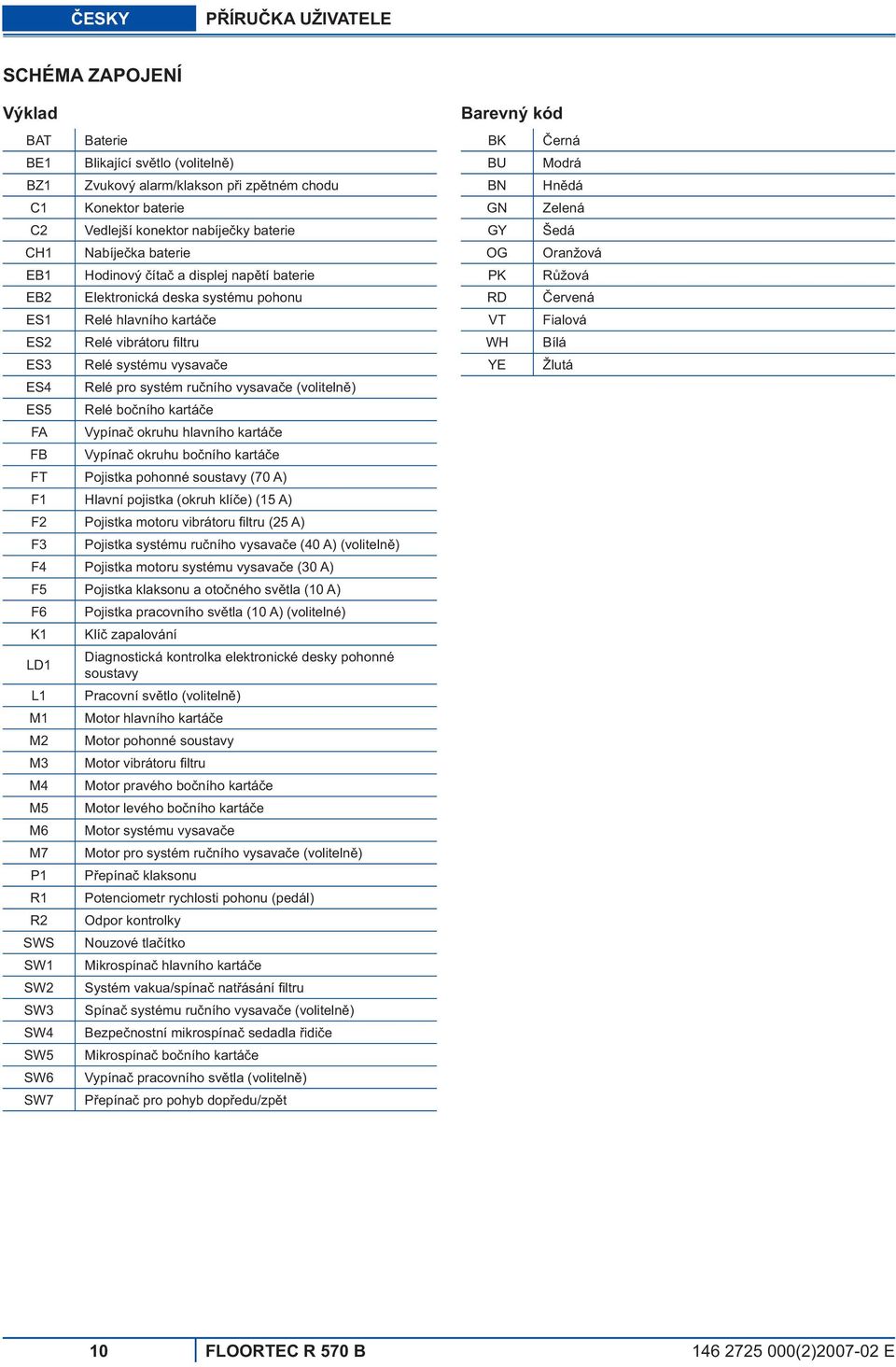

12 ESKY P ÍRU KA UŽIVATELE SCHÉMA ZAPOJENÍ Výklad BAT Baterie BE1 Blikající sv tlo (voliteln ) BZ1 Zvukový alarm/klakson p i zp tném chodu C1 Konektor baterie C2 Vedlejší konektor nabíje ky baterie CH1 Nabíje ka baterie EB1 Hodinový íta a displej nap tí baterie EB2 Elektronická deska systému pohonu ES1 Relé hlavního kartá e ES2 Relé vibrátoru fi ltru ES3 Relé systému vysava e ES4 Relé pro systém ru ního vysava e (voliteln ) ES5 Relé bo ního kartá e FA Vypína okruhu hlavního kartá e FB Vypína okruhu bo ního kartá e FT Pojistka pohonné soustavy (70 A) F1 Hlavní pojistka (okruh klí e) (15 A) F2 Pojistka motoru vibrátoru fi ltru (25 A) F3 Pojistka systému ru ního vysava e (40 A) (voliteln ) F4 Pojistka motoru systému vysava e (30 A) F5 Pojistka klaksonu a oto ného sv tla (10 A) F6 Pojistka pracovního sv tla (10 A) (volitelné) K1 Klí zapalování LD1 L1 M1 M2 M3 M4 M5 M6 M7 P1 R1 R2 SWS SW1 SW2 SW3 SW4 SW5 SW6 SW7 Diagnostická kontrolka elektronické desky pohonné soustavy Pracovní sv tlo (voliteln ) Motor hlavního kartá e Motor pohonné soustavy Motor vibrátoru fi ltru Motor pravého bo ního kartá e Motor levého bo ního kartá e Motor systému vysava e Motor pro systém ru ního vysava e (voliteln ) P epína klaksonu Potenciometr rychlosti pohonu (pedál) Odpor kontrolky Nouzové tla ítko Mikrospína hlavního kartá e Systém vakua/spína nat ásání fi ltru Spína systému ru ního vysava e (voliteln ) Bezpe nostní mikrospína sedadla idi e Mikrospína bo ního kartá e Vypína pracovního sv tla (voliteln ) P epína pro pohyb dop edu/zp t Barevný kód BK erná BU Modrá BN Hn dá GN Zelená GY Šedá OG Oranžová PK R žová RD ervená VT Fialová WH Bílá YE Žlutá 10 FLOORTEC R 570 B (2) E

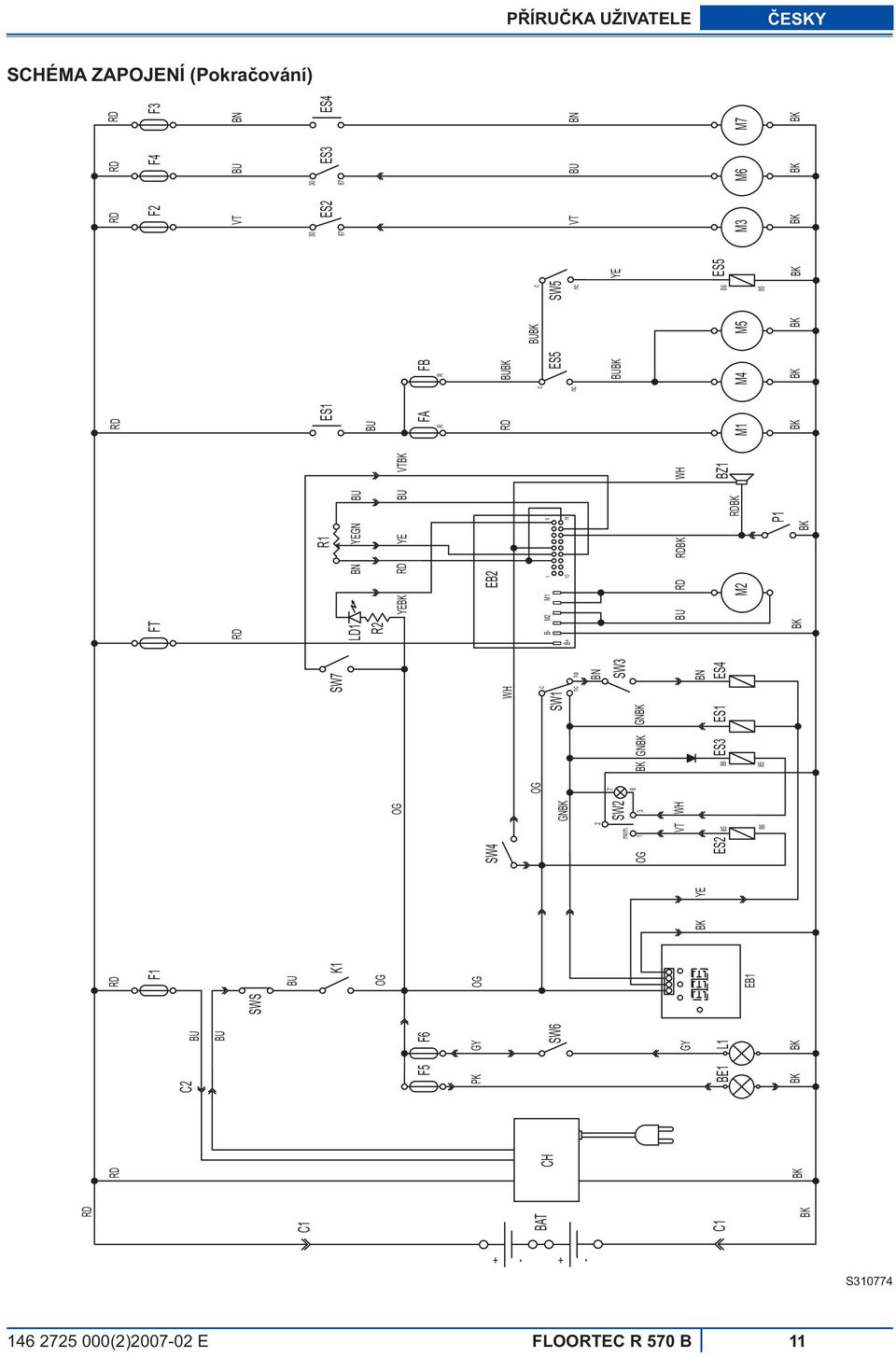

13 P ÍRU KA UŽIVATELE ESKY SCHÉMA ZAPOJENÍ (Pokra ování) C1 BAT C1 RD BK RD BK CH C2 F5 PK BE1 BK GY GY L1 BK BU BU F6 SW6 SWS RD F1 BU OG OG EB1 K1 BK YE SW4 OG ES2 FT RD SW7 R2 LD1 OG YEBK WH OG GNBK SW1 nc B- M2 M1 B+ na mom. SW2 BN SW3 BK GNBK GNBK VT WH ES3 ES1 BN ES4 BU BK EB2 10 RD M2 R1 BN YEGN BU RD YE BU 18 RDBK RDBK P1 BK VTBK WH BZ1 RD ES1 BU FA R R FB RD BUBK nc ES5 BUBK M1 M4 BK BK BUBK M5 BK SW5 nc YE ES5 BK M3 RD RD RD F2 F4 VT BU BN ES ES3 VT BN M7 BK BK F3 ES BU M6 BK c 1 9 c c + + S (2) E FLOORTEC R 570 B 11

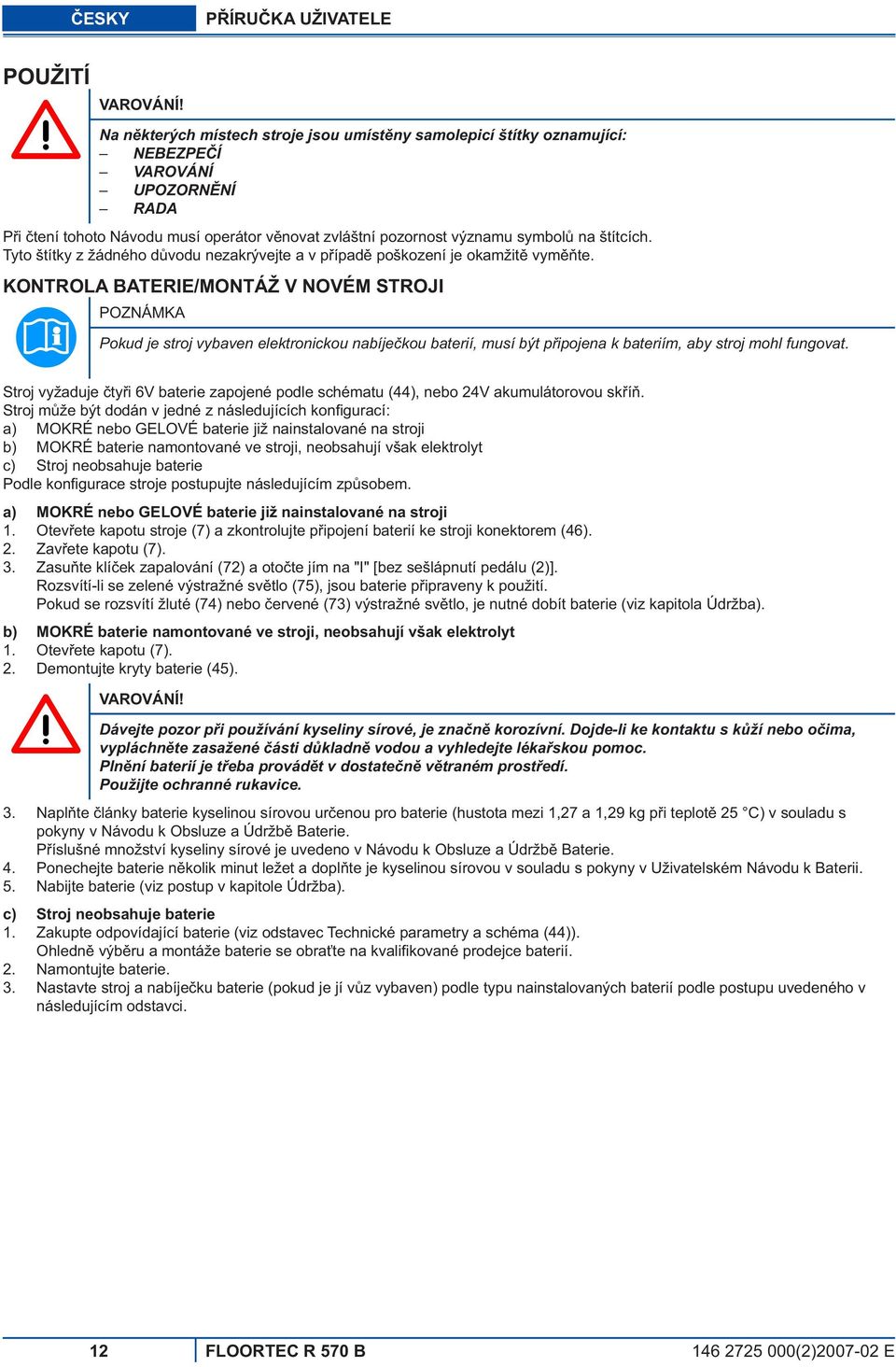

14 ESKY P ÍRU KA UŽIVATELE POUŽITÍ VAROVÁNÍ! Na n kterých místech stroje jsou umíst ny samolepicí štítky oznamující: NEBEZPE Í VAROVÁNÍ UPOZORN NÍ RADA P i tení tohoto Návodu musí operátor v novat zvláštní pozornost významu symbol na štítcích. Tyto štítky z žádného d vodu nezakrývejte a v p ípad poškození je okamžit vym te. KONTROLA BATERIE/MONTÁŽ V NOVÉM STROJI POZNÁMKA Pokud je stroj vybaven elektronickou nabíje kou baterií, musí být p ipojena k bateriím, aby stroj mohl fungovat. Stroj vyžaduje ty i 6V baterie zapojené podle schématu (44), nebo 24V akumulátorovou sk í. Stroj m že být dodán v jedné z následujících konfi gurací: a) MOKRÉ nebo GELOVÉ baterie již nainstalované na stroji b) MOKRÉ baterie namontované ve stroji, neobsahují však elektrolyt c) Stroj neobsahuje baterie Podle konfi gurace stroje postupujte následujícím zp sobem. a) b) MOKRÉ nebo GELOVÉ baterie již nainstalované na stroji Otev ete kapotu stroje (7) a zkontrolujte p ipojení baterií ke stroji konektorem (46). Zav ete kapotu (7). Zasu te klí ek zapalování (72) a oto te jím na "I" [bez sešlápnutí pedálu (2)]. Rozsvítí-li se zelené výstražné sv tlo (75), jsou baterie p ipraveny k použití. Pokud se rozsvítí žluté (74) nebo ervené (73) výstražné sv tlo, je nutné dobít baterie (viz kapitola Údržba). MOKRÉ baterie namontované ve stroji, neobsahují však elektrolyt Otev ete kapotu (7). Demontujte kryty baterie (45). VAROVÁNÍ! 5. c) Dávejte pozor p i používání kyseliny sírové, je zna n korozívní. Dojde-li ke kontaktu s k ží nebo o ima, vypláchn te zasažené ásti d kladn vodou a vyhledejte léka skou pomoc. Pln ní baterií je t eba provád t v dostate n v traném prost edí. Použijte ochranné rukavice. Napl te lánky baterie kyselinou sírovou ur enou pro baterie (hustota mezi 1,27 a 1,29 kg p i teplot 25 C) v souladu s pokyny v Návodu k Obsluze a Údržb Baterie. P íslušné množství kyseliny sírové je uvedeno v Návodu k Obsluze a Údržb Baterie. Ponechejte baterie n kolik minut ležet a dopl te je kyselinou sírovou v souladu s pokyny v Uživatelském Návodu k Baterii. Nabijte baterie (viz postup v kapitole Údržba). Stroj neobsahuje baterie Zakupte odpovídající baterie (viz odstavec Technické parametry a schéma (44)). Ohledn výb ru a montáže baterie se obra te na kvalifi kované prodejce baterií. Namontujte baterie. Nastavte stroj a nabíje ku baterie (pokud je jí v z vybaven) podle typu nainstalovaných baterií podle postupu uvedeného v následujícím odstavci. 12 FLOORTEC R 570 B (2) E

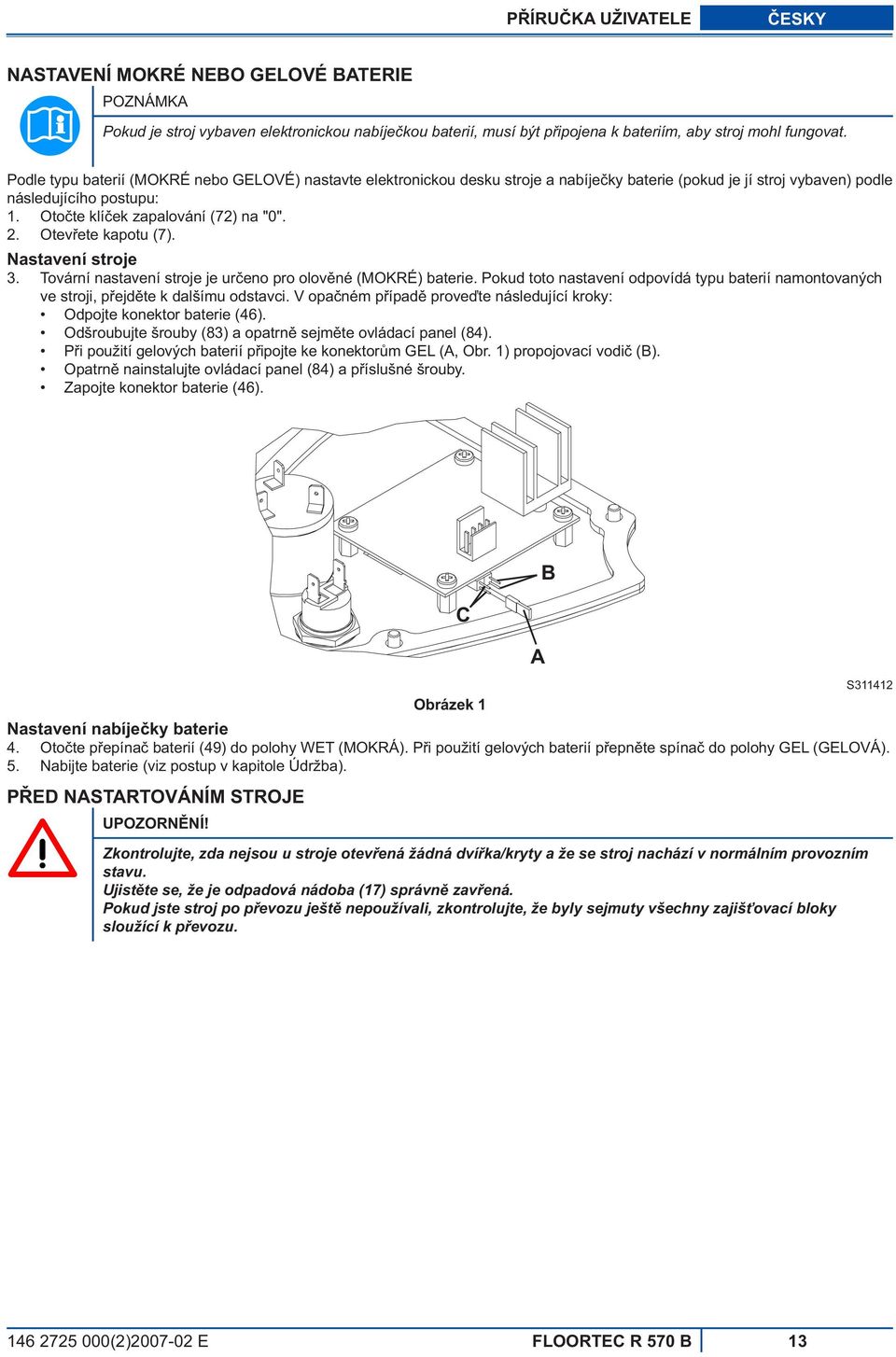

15 P ÍRU KA UŽIVATELE ESKY NASTAVENÍ MOKRÉ NEBO GELOVÉ BATERIE POZNÁMKA Pokud je stroj vybaven elektronickou nabíje kou baterií, musí být p ipojena k bateriím, aby stroj mohl fungovat. Podle typu baterií (MOKRÉ nebo GELOVÉ) nastavte elektronickou desku stroje a nabíje ky baterie (pokud je jí stroj vybaven) podle následujícího postupu: Oto te klí ek zapalování (72) na "0". Otev ete kapotu (7). Nastavení stroje Tovární nastavení stroje je ur eno pro olov né (MOKRÉ) baterie. Pokud toto nastavení odpovídá typu baterií namontovaných ve stroji, p ejd te k dalšímu odstavci. V opa ném p ípad prove te následující kroky: Odpojte konektor baterie (46). Odšroubujte šrouby (83) a opatrn sejm te ovládací panel (84). P i použití gelových baterií p ipojte ke konektor m GEL (A, Obr. 1) propojovací vodi (B). Opatrn nainstalujte ovládací panel (84) a p íslušné šrouby. Zapojte konektor baterie (46). C Obrázek 1 A B S Nastavení nabíje ky baterie Oto te p epína baterií (49) do polohy WET (MOKRÁ). P i použití gelových baterií p epn te spína do polohy GEL (GELOVÁ). 5. Nabijte baterie (viz postup v kapitole Údržba). P ED NASTARTOVÁNÍM STROJE UPOZORN NÍ! Zkontrolujte, zda nejsou u stroje otev ená žádná dví ka/kryty a že se stroj nachází v normálním provozním stavu. Ujist te se, že je odpadová nádoba (17) správn zav ená. Pokud jste stroj po p evozu ješt nepoužívali, zkontrolujte, že byly sejmuty všechny zajiš ovací bloky sloužící k p evozu (2) E FLOORTEC R 570 B 13

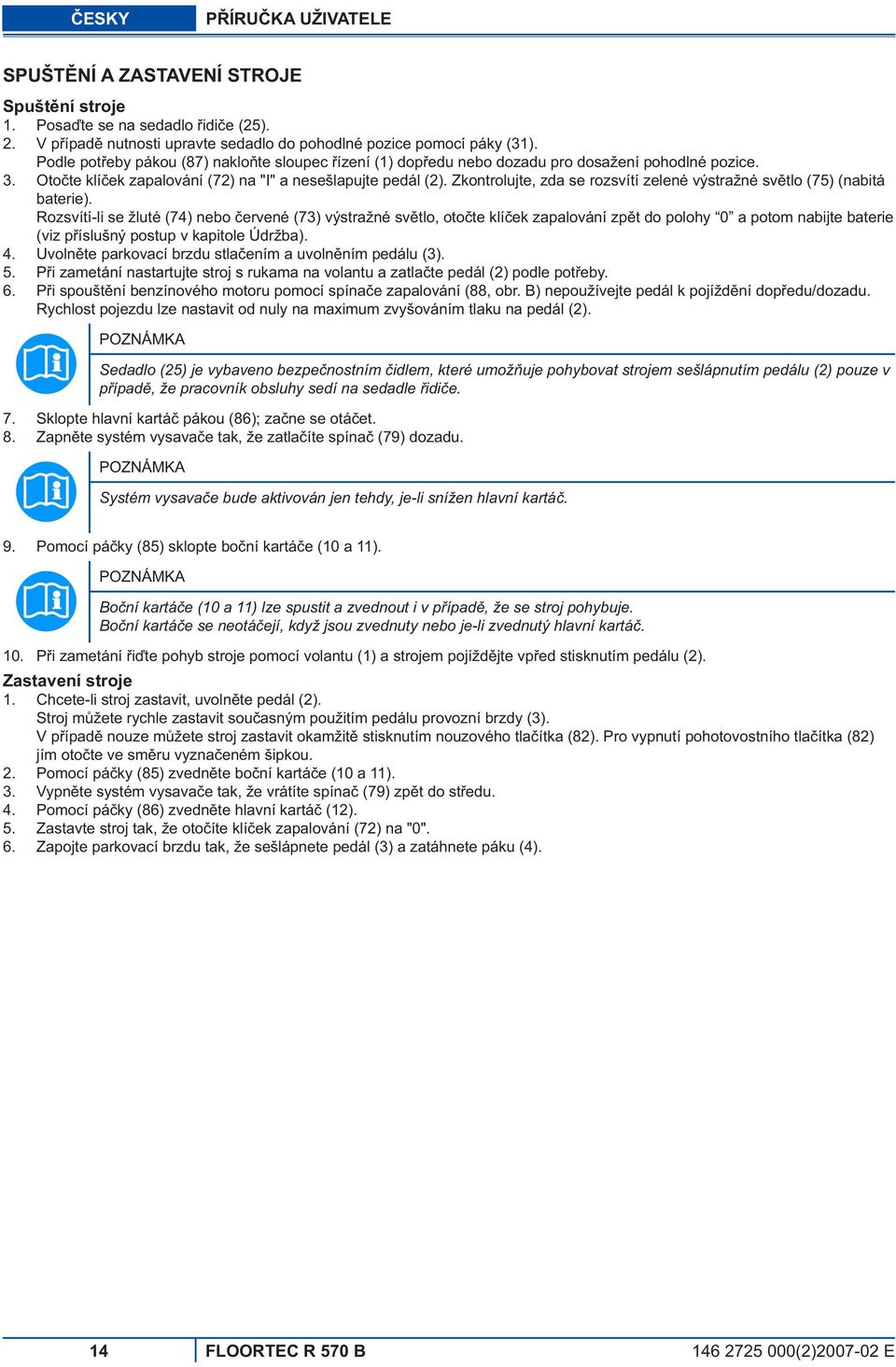

16 ESKY P ÍRU KA UŽIVATELE SPUŠT NÍ A ZASTAVENÍ STROJE Spušt ní stroje Posa te se na sedadlo idi e (25). V p ípad nutnosti upravte sedadlo do pohodlné pozice pomocí páky (31). Podle pot eby pákou (87) naklo te sloupec ízení (1) dop edu nebo dozadu pro dosažení pohodlné pozice. Oto te klí ek zapalování (72) na "I" a nesešlapujte pedál (2). Zkontrolujte, zda se rozsvítí zelené výstražné sv tlo (75) (nabitá baterie). Rozsvítí-li se žluté (74) nebo ervené (73) výstražné sv tlo, oto te klí ek zapalování zp t do polohy 0 a potom nabijte baterie (viz p íslušný postup v kapitole Údržba). Uvoln te parkovací brzdu stla ením a uvoln ním pedálu (3). P i zametání nastartujte stroj s rukama na volantu a zatla te pedál (2) podle pot eby. P i spoušt ní benzínového motoru pomocí spína e zapalování (88, obr. B) nepoužívejte pedál k pojížd ní dop edu/dozadu. Rychlost pojezdu lze nastavit od nuly na maximum zvyšováním tlaku na pedál (2). POZNÁMKA Sedadlo (25) je vybaveno bezpe nostním idlem, které umož uje pohybovat strojem sešlápnutím pedálu (2) pouze v p ípad, že pracovník obsluhy sedí na sedadle idi e Sklopte hlavní kartá pákou (86); za ne se otá et. Zapn te systém vysava e tak, že zatla íte spína (79) dozadu. POZNÁMKA Systém vysava e bude aktivován jen tehdy, je-li snížen hlavní kartá. 9. Pomocí pá ky (85) sklopte bo ní kartá e (10 a 11). 10. POZNÁMKA Bo ní kartá e (10 a 11) lze spustit a zvednout i v p ípad, že se stroj pohybuje. Bo ní kartá e se neotá ejí, když jsou zvednuty nebo je-li zvednutý hlavní kartá. P i zametání i te pohyb stroje pomocí volantu (1) a strojem pojížd jte vp ed stisknutím pedálu (2). Zastavení stroje Chcete-li stroj zastavit, uvoln te pedál (2). Stroj m žete rychle zastavit sou asným použitím pedálu provozní brzdy (3). V p ípad nouze m žete stroj zastavit okamžit stisknutím nouzového tla ítka (82). Pro vypnutí pohotovostního tla ítka (82) jím oto te ve sm ru vyzna eném šipkou. Pomocí pá ky (85) zvedn te bo ní kartá e (10 a 11). Vypn te systém vysava e tak, že vrátíte spína (79) zp t do st edu. Pomocí pá ky (86) zvedn te hlavní kartá (12). Zastavte stroj tak, že oto íte klí ek zapalování (72) na "0". Zapojte parkovací brzdu tak, že sešlápnete pedál (3) a zatáhnete páku (4). 14 FLOORTEC R 570 B (2) E

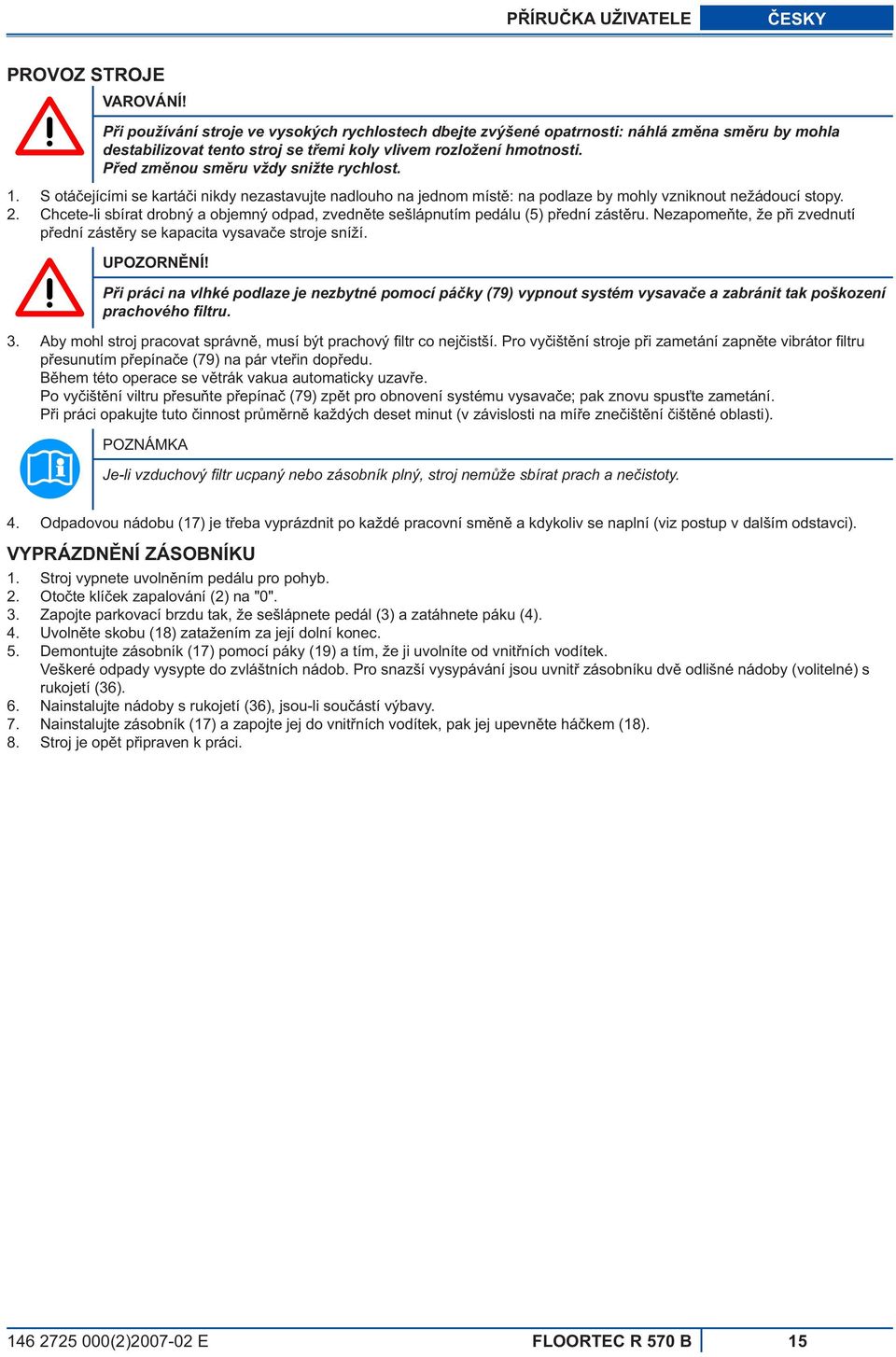

17 P ÍRU KA UŽIVATELE ESKY PROVOZ STROJE VAROVÁNÍ! P i používání stroje ve vysokých rychlostech dbejte zvýšené opatrnosti: náhlá zm na sm ru by mohla destabilizovat tento stroj se t emi koly vlivem rozložení hmotnosti. P ed zm nou sm ru vždy snižte rychlost. S otá ejícími se kartá i nikdy nezastavujte nadlouho na jednom míst : na podlaze by mohly vzniknout nežádoucí stopy. Chcete-li sbírat drobný a objemný odpad, zvedn te sešlápnutím pedálu (5) p ední zást ru. Nezapome te, že p i zvednutí p ední zást ry se kapacita vysava e stroje sníží. UPOZORN NÍ! P i práci na vlhké podlaze je nezbytné pomocí pá ky (79) vypnout systém vysava e a zabránit tak poškození prachového filtru. Aby mohl stroj pracovat správn, musí být prachový fi ltr co nej istší. Pro vy išt ní stroje p i zametání zapn te vibrátor fi ltru p esunutím p epína e (79) na pár vte in dop edu. B hem této operace se v trák vakua automaticky uzav e. Po vy išt ní viltru p esu te p epína (79) zp t pro obnovení systému vysava e; pak znovu spus te zametání. P i práci opakujte tuto innost pr m rn každých deset minut (v závislosti na mí e zne išt ní išt né oblasti). POZNÁMKA Je-li vzduchový fi ltr ucpaný nebo zásobník plný, stroj nem že sbírat prach a ne istoty. Odpadovou nádobu (17) je t eba vyprázdnit po každé pracovní sm n a kdykoliv se naplní (viz postup v dalším odstavci). VYPRÁZDN NÍ ZÁSOBNÍKU Stroj vypnete uvoln ním pedálu pro pohyb. Oto te klí ek zapalování (2) na "0". Zapojte parkovací brzdu tak, že sešlápnete pedál (3) a zatáhnete páku (4). Uvoln te skobu (18) zatažením za její dolní konec. Demontujte zásobník (17) pomocí páky (19) a tím, že ji uvolníte od vnit ních vodítek. Veškeré odpady vysypte do zvláštních nádob. Pro snazší vysypávání jsou uvnit zásobníku dv odlišné nádoby (volitelné) s rukojetí (36). Nainstalujte nádoby s rukojetí (36), jsou-li sou ástí výbavy. Nainstalujte zásobník (17) a zapojte jej do vnit ních vodítek, pak jej upevn te há kem (18). Stroj je op t p ipraven k práci (2) E FLOORTEC R 570 B 15

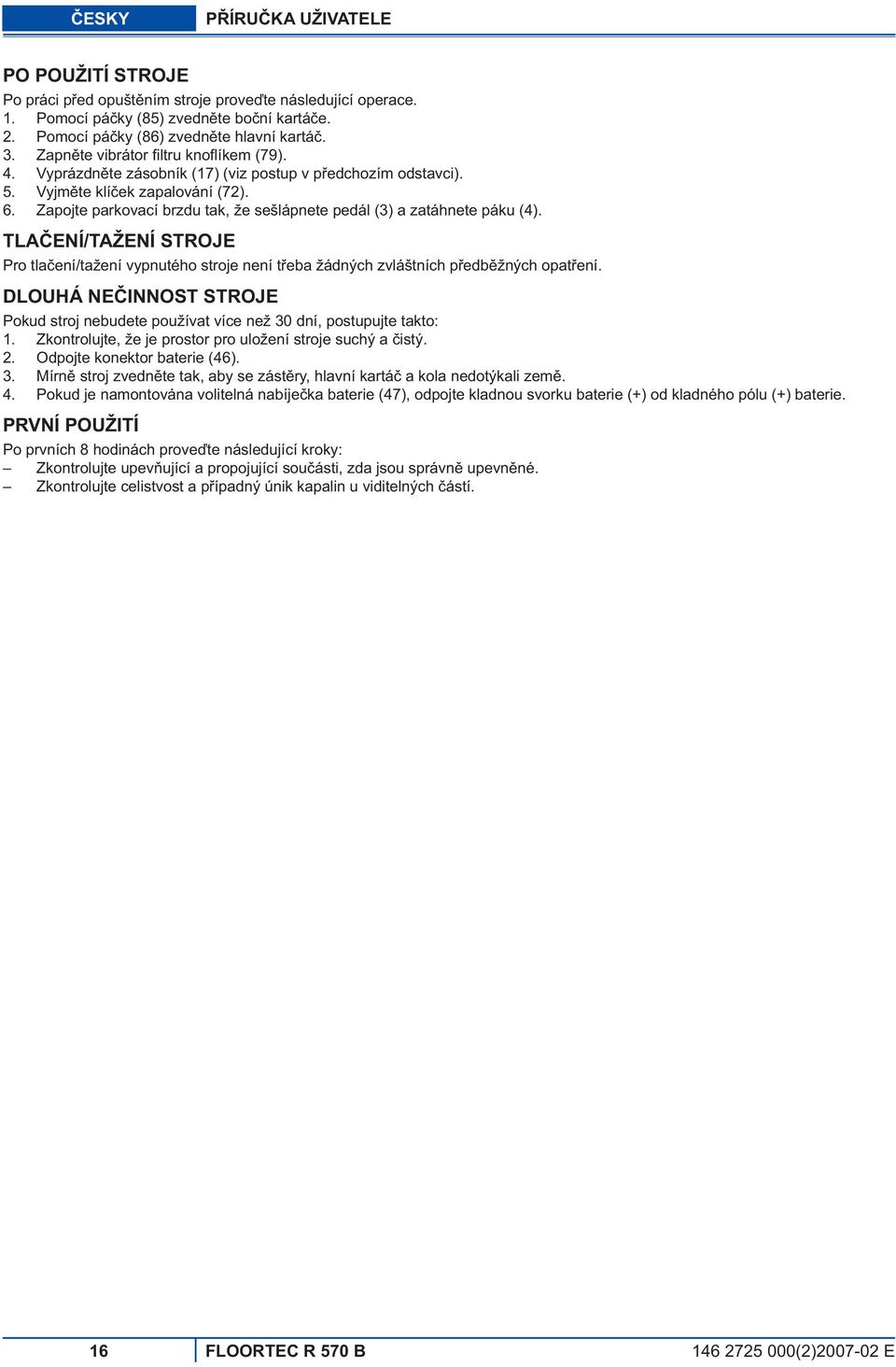

18 ESKY P ÍRU KA UŽIVATELE PO POUŽITÍ STROJE Po práci p ed opušt ním stroje prove te následující operace. Pomocí pá ky (85) zvedn te bo ní kartá e. Pomocí pá ky (86) zvedn te hlavní kartá. Zapn te vibrátor fi ltru knofl íkem (79). Vyprázdn te zásobník (17) (viz postup v p edchozím odstavci). 5. Vyjm te klí ek zapalování (72). 6. Zapojte parkovací brzdu tak, že sešlápnete pedál (3) a zatáhnete páku (4). TLA ENÍ/TAŽENÍ STROJE Pro tla ení/tažení vypnutého stroje není t eba žádných zvláštních p edb žných opat ení. DLOUHÁ NE INNOST STROJE Pokud stroj nebudete používat více než 30 dní, postupujte takto: Zkontrolujte, že je prostor pro uložení stroje suchý a istý. Odpojte konektor baterie (46). Mírn stroj zvedn te tak, aby se zást ry, hlavní kartá a kola nedotýkali zem. Pokud je namontována volitelná nabíje ka baterie (47), odpojte kladnou svorku baterie (+) od kladného pólu (+) baterie. PRVNÍ POUŽITÍ Po prvních 8 hodinách prove te následující kroky: Zkontrolujte upev ující a propojující sou ásti, zda jsou správn upevn né. Zkontrolujte celistvost a p ípadný únik kapalin u viditelných ástí. 16 FLOORTEC R 570 B (2) E

19 P ÍRU KA UŽIVATELE ESKY ÚDRŽBA Životnost stroje a jeho maximální provozní bezpe nost jsou zaru eny jedin p i správné a pravidelné údržb. Popis plánované údržby naleznete v následující tabulce. Zobrazené intervaly údržby se mohou m nit v závislosti na pracovních podmínkách a musí je defi novat osoba odpov dná za údržbu. Veškerou plánovanou i mimo ádnou údržbu musí provád t zkušení kvalifi kovaní pracovníci nebo autorizované Servisní St edisko. Tento Návod popisuje pouze nejjednodušší a nejb žn jší postupy údržby. Další postupy údržby obsažené v tabulce plánované údržby naleznete v Návodu k Opravám, který je k dispozici ve všech Servisních St ediscích. VAROVÁNÍ! Pro provedení postupu údržby musí být stroj vypnutý a podle pot eby je nutné odpojit baterie. P ed provád ním jakýchkoli úkol údržby si navíc pozorn p e t te pokyny v kapitole Bezpe nost. TABULKA PLÁNOVANÉ ÚDRŽBY Postup P i dodání Každých 10 hodin Každých 50 hodin Každých 100 hodin Každých 200 hodin Každých 400 hodin Kontrola hladiny elektrolytu MOKRÉ baterie Kontrola a nastavení výšky bo ního a hlavního kartá e išt ní prachového fi ltru a kontrola jeho stavu Kontrola výšky a innosti zást r Kontrola innosti vibrátoru fi ltru (*) Vizuální kontrola hnacího emenu hlavního kartá e (*) Kontrola dotažení matic a šroub (*)(1) Kontrola a nastavení provozní a parkovací brzdy (*) Kontrola et zu ízení a jeho vy išt ní (*) Vým na hnacího emenu hlavního kartá e (*) Kontrola nebo vým na karbonového kartá e hlavního motoru a motoru systému pohonu (*) (*) P íslušný postup naleznete v Návodu k Opravám. (1) A po prvních 8 hodinách práce (2) E FLOORTEC R 570 B 17

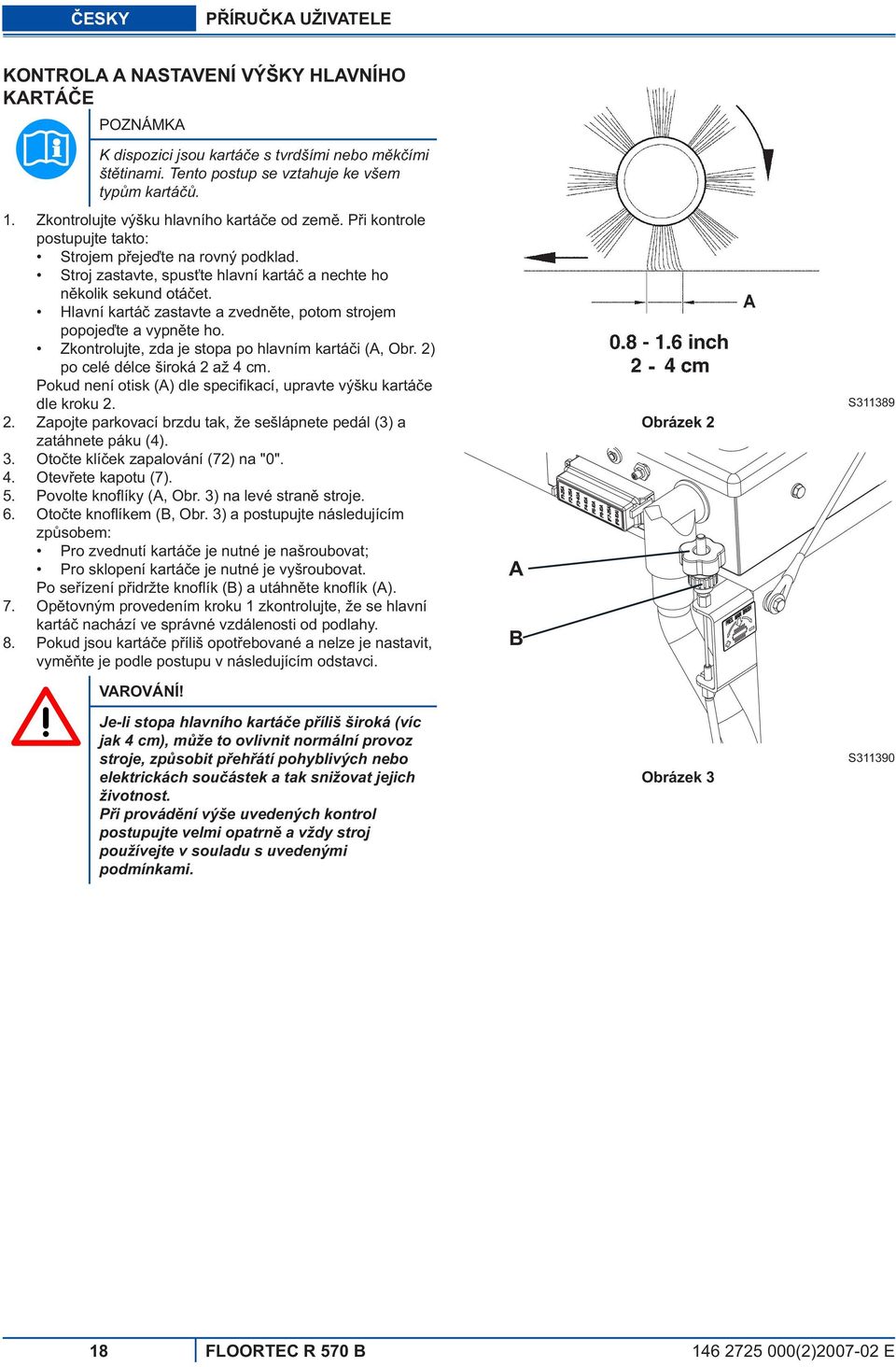

20 ESKY P ÍRU KA UŽIVATELE KONTROLA A NASTAVENÍ VÝŠKY HLAVNÍHO KARTÁ E POZNÁMKA K dispozici jsou kartá e s tvrdšími nebo m k ími št tinami. Tento postup se vztahuje ke všem typ m kartá Zkontrolujte výšku hlavního kartá e od zem. P i kontrole postupujte takto: Strojem p eje te na rovný podklad. Stroj zastavte, spus te hlavní kartá a nechte ho n kolik sekund otá et. Hlavní kartá zastavte a zvedn te, potom strojem popoje te a vypn te ho. Zkontrolujte, zda je stopa po hlavním kartá i (A, Obr. 2) po celé délce široká 2 až 4 cm. Pokud není otisk (A) dle specifi kací, upravte výšku kartá e dle kroku Zapojte parkovací brzdu tak, že sešlápnete pedál (3) a zatáhnete páku (4). Oto te klí ek zapalování (72) na "0". Otev ete kapotu (7). Povolte knofl íky (A, Obr. 3) na levé stran stroje. Oto te knofl íkem (B, Obr. 3) a postupujte následujícím zp sobem: Pro zvednutí kartá e je nutné je našroubovat; Pro sklopení kartá e je nutné je vyšroubovat. Po se ízení p idržte knofl ík (B) a utáhn te knofl ík (A). Op tovným provedením kroku 1 zkontrolujte, že se hlavní kartá nachází ve správné vzdálenosti od podlahy. Pokud jsou kartá e p íliš opot ebované a nelze je nastavit, vym te je podle postupu v následujícím odstavci. A B Obrázek 2 S VAROVÁNÍ! Je-li stopa hlavního kartá e p íliš široká (víc jak 4 cm), m že to ovlivnit normální provoz stroje, zp sobit p eh átí pohyblivých nebo elektrickách sou ástek a tak snižovat jejich životnost. P i provád ní výše uvedených kontrol postupujte velmi opatrn a vždy stroj používejte v souladu s uvedenými podmínkami. Obrázek 3 S FLOORTEC R 570 B (2) E

21 P ÍRU KA UŽIVATELE ESKY VÝM NA HLAVNÍHO KARTÁ E POZNÁMKA K dispozici jsou kartá e s tvrdšími nebo m k ími št tinami. Tento postup se vztahuje ke všem typ m kartá. VAROVÁNÍ! C A P i vým n hlavního kartá e se doporu uje používat ochranné rukavice, protože mezi št tinami kartá e mohou být ne istoty s ostrými hranami. Odje te se strojem na rovnou podložku a zatáhn te parkovací brzdu stisknutím p íslušného pedálu (3) a páky (4). Oto te klí ek zapalování (72) na "0". Odšroubujte knofl íky (23) a vyjm te pravá dví ka (22). Povolte knofl ík (A, Obr. 4). Odšroubujte knofl íky (B, Obr. 4) a vyjm te kryt prostoru pro kartá (C). Vyjm te kartá (A, Obr. 5). Zkontrolujte, zda na hnacím náboji (A, Obr. 6) nejsou navinuté ne istoty nebo cizí materiály (nitky, látky atd.). Nový hlavní kartá musí být namontován tak, aby byly ady št tin (B, Obr. 6) ohnuty podle obrázku. Nainstalujte nový hlavní kartá (C, Obr. 6) a zajist te, aby sí ka (D) správn zapadla do p íslušného pohonného náboje (A). Znovu nasa te kryt prostoru kartá e (C, Obr. 4) a zašroubujte knofl íky (B) a (A). Nasa te pravá dví ka (22) a potom našroubujte knofl íky (23). Zkontrolujte a upravte výšku hlavního kartá e dle p edchozího odstavce. B Obrázek 4 B S Obrázek 5 S Obrázek 6 S (2) E FLOORTEC R 570 B 19

22 ESKY P ÍRU KA UŽIVATELE KONTROLA A NASTAVENÍ VÝŠKY BO NÍHO KARTÁ E POZNÁMKA K dispozici jsou kartá e s tvrdšími nebo m k ími št tinami. Tento postup se vztahuje ke všem typ m kartá. Zkontrolujte vzdálenost bo ních kartá od zem. P i kontrole postupujte takto: Strojem p eje te na rovný podklad a spus te bo ní kartá e. Stroj zastavte a nechte n kolik sekund zapnutý hlavní kartá. Bo ní kartá e zvedn te, potom strojem popoje te a vypn te ho. Zkontrolujte, zda jsou otisky bo ního kartá e dle obrázku (A a B, Obr. 7). Jestliže stopa neodpovídá požadavk m, nastavte výšku kartá e. Postupujte podle popisu v kroku Zapojte parkovací brzdu tak, že sešlápnete pedál (3) a zatáhnete páku (4). Oto te klí ek zapalování (72) na "0". Uvoln te knofl ík (A, Obr. 8) umíst ný nad kartá em. Oto te knofl íkem (B, Obr. 8) a postupujte následujícím zp sobem: Pro zvednutí kartá e je nutné je našroubovat; Pro sklopení kartá e je nutné je vyšroubovat. Po se ízení p idržte knofl ík (B) a utáhn te knofl ík (A). Znovu zopakujte krok 1 a zkontrolujte správné nastavení výšky bo ního kartá e. Jsou-li kartá e p íliš opot ebené a nelze je již dále nastavovat, vym te je podle postupu v p íslušném odstavci. VÝM NA BO NÍHO KARTÁ E POZNÁMKA K dispozici jsou kartá e s tvrdšími nebo m k ími št tinami. Tento postup se vztahuje ke všem typ m kartá. Obrázek 7 Obrázek 8 S S VAROVÁNÍ! P i vým n bo ních kartá se doporu uje používat ochranné rukavice, protože mezi št tinami kartá e mohou být ne istoty s ostrými hranami. 5. Odje te se strojem na rovnou podložku a zatáhn te parkovací brzdu stisknutím p íslušného pedálu (3) a páky (4). Oto te klí ek zapalování (82) na "0". Zasu te ruku do bo ního kartá e a zatla te dva jazý ky (A, Obr. 9) k sob a potom potla te kartá (B) dol, abyste ho uvolnili ze ty kolík (C). Nový bo ní kartá namontujte tak, že jej srovnáte se ty mi kolíky (C, Obr. 9) a jeho zatla ením na dva jazý ky (A). Zkontrolujte a upravte výšku bo ního kartá e dle p edchozího odstavce. Obrázek 9 S FLOORTEC R 570 B (2) E

23 P ÍRU KA UŽIVATELE ESKY IŠT NÍ PRACHOVÉHO FILTRU A KONTROLA JEHO STAVU POZNÁMKA B C E Krom standardních papírových fi ltr jsou k dispozici i polyesterové fi ltry. Následující postup platí pro oba typy fi ltr. Odje te se strojem na rovnou podložku a zatáhn te parkovací brzdu stisknutím p íslušného pedálu (3) a páky (4). Oto te klí ek zapalování (72) na "0". Uvoln te skobu (18) zatažením za její dolní konec. Demontujte zásobník (17) pomocí páky (19) a tím, že ji uvolníte od vnit ních vodítek. Odšroubujte knofl íky (33) a vyjm te kryt prostoru pro fi ltr (32). Povolte knofl íky (A, Obr. 10). Odpojte konektor (B, Obr. 10) od motoru nat ásání fi ltru (C). Vyjm te rám p idržující prachový fi ltr (D, Obr. 10). Vytáhn te prachový fi ltr (E, Obr. 10). Venku vy ist te fi ltr pot ásáním nad rovným a istým povrchem, p i emž poklepávejte na jeho stranu (A, Obr. 12) proti drát né sí ce (B). išt ní dokon ete stla eným vzduchem (C, Obr. 12) s tlakem nejvýše 6 bar. Stla ený vzduch foukejte jen ze strany chrán né drát nou sí kou (B) z minimální vzdálenosti 30 cm. A A Podle typu fi ltru dodržujte následující pravidla: Papírový fi ltr (standardní): K išt ní nepoužívejte vodu ani isticí prost edky; mohly by fi ltr poškodit. Polyesterový fi ltr (dopl kové p íslušenství): V p ípad pot eby lze k lepšímu vy išt ní fi ltru omýt fi ltr vodou a nep nivými isticími prost edky. Tímto zp sobem se vám poda í fi ltr lépe vy istit, sou asn však snížíte jeho životnost. Filtr tak bude nutné ast ji vym ovat. Používání nevhodných isticích prost edk m že mít za následek poškození fi ltru. Zkontrolujte, zda není fi ltr poškozený. V p ípad pot eby fi ltr vym te. Vy ist te gumové t sn ní (A, Obr. 11) krytu (32) a zkontrolujte, zda je neporušené a funk ní; v p ípad nutnosti je vym te. Sou ástky sestavte v opa ném po adí oproti demontáži a sledujte toto: Nainstalujte filtr (E, Obr. 10) tak, aby drát ná sí ka (B, Obr. 12) sm ovala vzh ru. A Obrázek 10 Obrázek 11 D S S Obrázek 12 S (2) E FLOORTEC R 570 B 21

24 ESKY P ÍRU KA UŽIVATELE KONTROLA VÝŠKY A INNOSTI ZÁST REK Strojem p eje te na rovný podklad vhodný ke kontrole nastavení výšky zást r. Zapojte parkovací brzdu tak, že sešlápnete pedál (3) a zatáhnete páku (4). Oto te klí ek zapalování (72) na "0". Kontrola bo ní zást rky Odšroubujte knofl íky (23 a 21) a vyjm te levá (20) i pravá dví ka (22). Zkontrolujte stav bo ních zást r (13 a 14). Jsou-li zást rky na íznuté (A, Obr. 13) v délce p esahující 20 mm nebo mají-li praskliny i trhliny (B) delší než 10 mm, vym te je (vým na zást rek viz Návod k Opravám). 5. Zkontrolujte vzdálenost bo ních zást r (13 a 14) od zem, musí být 0 3 mm (A, Obr. 13). V p ípad pot eby nastavte vzdálenost zást ry od podlahy pomocí šroub (A, Obr. 17). 6. Montáž sou ástek provád jte podle krok pro demontáž, ale v opa ném po adí. Kontrola p ední a zadní zást rky 7. Podle popisu v p íslušném odstavci demontujte hlavní kartá. 8. Zkontrolujte stav p ední (15) a zadní zást ry (16). Jsouli zást rky na íznuté (A, Obr. 13) v délce p esahující 20 mm nebo mají-li praskliny i trhliny (B) delší než 10 mm, vym te je (vým na zást rek viz Návod k Opravám). 9. Prove te následující kontrolu: P ední zást ra (A, Obr. 18) se m že lehce dotýkat podlahy, nesmí být však od podlahy (A, Obr. 15) zvednuta. Zkontrolujte vzdálenost zadní zást ry (B, Obr. 18) od zem, musí být 0 3 mm (A, Obr. 14). 10. V p ípad pot eby nastavte vzdálenost zást ry od podlahy pomocí šroub (C a D, Obr. 18). 1 Sešlápn te pedál pro zvednutí p ední zást ry (5) a zkontrolujte, že se p ední zást ra (A, Obr. 16) oto í sm rem nahoru p ibližn o 90 (jak je znázorn no na obrázku). Uvoln te pedál a zkontrolujte, že zást ra neuvízla uprost ed. Zást ra se musí vrátit do po áte ní polohy. Pokud je pot eba nastavit nebo vym nit ovládací lanko p ední zást ry, naleznete další informace v Návodu k Opravám. 1 Montáž sou ástek provád jte podle krok pro demontáž, ale v opa ném po adí. S Obrázek 13 Obrázek 14 S Obrázek 15 Obrázek 16 A A Obrázek 17 S S S Obrázek 18 S FLOORTEC R 570 B (2) E

25 P ÍRU KA UŽIVATELE ESKY NABÍJENÍ BATERIE UPOZORN NÍ! Nabíjejte baterie, když se rozsvítí žluté (73) nebo ervené výstražné sv tlo (74) a na konci každého cyklu išt ní. Pravidelným dobíjením prodloužíte životnost baterií. VAROVÁNÍ! Pokud jsou baterie vybité, nabijte je znovu co nejd íve, protože jinak zkrátíte jejich životnost. 5. VAROVÁNÍ! Pokude je stroj vybaven olov nými (MOKRÝMI) bateriemi, vzniká vysoce výbušný vodíkový plyn. Baterie nabíjejte v dob e v traném prost edí a z dosahu otev eného ohn. P i nabíjení baterií neku te. P i nabíjení baterií ponechejte kapotu vždy otev enou. VAROVÁNÍ! P i nabíjení MOKRÝCH baterií pracujte velmi opatrn, m že dojít k úniku kapaliny baterie. Kapalina v baterii má leptavé ú inky. Dojde-li ke kontaktu s k ží nebo o ima, vypláchn te zasažené ásti d kladn vodou a vyhledejte léka skou pomoc. Odje te se strojem na rovnou podložku a zatáhn te parkovací brzdu stisknutím p íslušného pedálu (3) a páky (4). Oto te klí ek zapalování (72) na "0". Otev ete kapotu (7). (Jen pro MOKRÉ baterie) zkontrolujte hladinu elektrolytu v bateriích. V p ípad pot eby dopl te elektrolyt p es krytky (45). B hem dalšího nabíjení ponechejte krytky otev ené (45). V p ípad pot eby o ist te horní stranu baterií. V závislosti na použití elektronické nabíje ky baterií (47) (voliteln ) nabíjejte baterie jedním z následujících zp sob. Nabíjení baterií externí nabíje kou baterií Podle P íru ky k Provozu Nabíje ky Baterie zkontrolujte, zda je nabíje ka pro baterie vhodná. Nap tí nabíje ky baterií je 24 V. UPOZORN NÍ! Použijte nabíje ku baterie vhodnou pro typ baterie, která je namontována ve stroji Odpojte konektor baterie (46) a p ipojte jej k externí nabíje ce baterií. P ipojte nabíje ku baterií do elekt iny. Po dokon ení nabíjení odpojte nabíje ku baterie od hlavního p ívodu elektrické energie a konektoru baterie (46). Zkontrolujte v bateriích (pouze MOKRÉ baterie) hladinu elektrolytu a zav ete všechny krytky (45). Znovu p ipojte konektor baterie (46) ke konektoru stroje. Zav ete kapotu (7). Stroj je p ipraven k použití (2) E FLOORTEC R 570 B 23

26 ESKY P ÍRU KA UŽIVATELE Nabíjení baterií nabíje kou (Jen pro MOKRÉ baterie) zkontrolujte hladinu elektrolytu v bateriích. V p ípad pot eby dopl te elektrolyt p es krytky (45). B hem dalšího nabíjení ponechejte krytky otev ené (45). Po dosažení správné hladiny elektrolytu v p ípad pot eby o ist te horní stranu baterií. P ipojte kabel nabíje ky baterií (48) do elekt iny. VAROVÁNÍ! Zkontrolujte, že nap tí a kmito et na štítku s výrobním íslem stroje (37) odpovídá hodnotám p ívodu elektrické energie. POZNÁMKA Po p ipojení nabíje ky baterií do elekt iny bude innost všech funkcí stroje automaticky p erušena Jestliže se rozsvítí zelené výstražné sv tlo (50), je nabíjení baterií dokon eno. Další informace o provozu nabíje ky baterií (47) naleznete v P íru ce Nabíje ky Baterie. Odpojte kabel nabíje ky baterie (48) od elektrické sít a umíst te jej do krytu na stroji. Zav ete všechny krytky (45) (pouze MOKRÉ baterie). Zav ete kapotu (7). Stroj je p ipraven k použití. KONTROLA/VÝM NA/RESET POJISTEK Odje te se strojem na rovnou podložku a zatáhn te parkovací brzdu stisknutím p íslušného pedálu (3) a páky (4). Oto te klí ek zapalování (72) na "0". Otev ete kapotu (7). Odpojte konektor baterie (46). Kontrola/vým na deskových pojistek 5. Demontujte kryt pojistkové sk ín (51). 6. Zkontrolujte/vym te p íslušnou pojistku krom jiného (Obr. 19): F1: Hlavní pojistka (okruh klí e) (15 A) F2: Pojistka motoru vibrátoru fi ltru (25 A) F3: Pojistka systému ru ního vysava e (40 A) (voliteln ) F4: Pojistka motoru systému vysava e (30 A) F5: Pojistka klaksonu a oto ného sv tla (10 A) F6: Pojistka pracovního sv tla (10 A) (volitelné) 7. Demontujte kryt elektrických sou ástí (55). 8. Zkontrolujte/vym te následující pojistku (Obr. 20): FT: Pojistka pohonné soustavy (70 A) Kontrola p erušova e obvodu 9. Zkontrolujte deaktivaci jedné z následujících pojistek, pak ji resetujte poté, co p íslušný motor vychladne: FA: P erušova obvodu motoru hlavního kartá e (30 A) (52) FB: P erušova obvodu motoru bo ního kartá e (10 A) (53) Montáž 10. Montáž sou ástek provád jte podle krok pro demontáž, ale v opa ném po adí. F1 F2 F3 F4 F5 F6 F7 F8 FT S Obrázek 19 Obrázek 20 S FLOORTEC R 570 B (2) E

27 P ÍRU KA UŽIVATELE ESKY EŠENÍ PROBLÉM Problém Možná p í ina ešení Je odpojen konektor baterie (46). Zapojte konektor baterie. Stroj nestartuje, když se oto í klí ek zapalování na "I". Pojistka F1 ve sk íni (51) je rozpojená. Vym te pojistku F Kabel nabíje ky baterie (48) je p ipojen k elektrické síti. Odpojte kabel nabíje ky baterií z elekt iny. Po sešlápnutí pedálu plynu (2) se stroj neza ne pohybovat. Parkovací brzda je zatažená. P i nastartování stroje klí kem zapalování (72) jste sešlápli pedál (2) nebo operátor není v sedadle idi e. Odpojte parkovací brzdu. Nastartujte stroj klí kem zapalování (72) teprve poté, co je operátor v sedadle idi e a bez sešlápnutí pedálu (2). Hlavní kartá nepracuje. Je deaktivován p erušova obvodu (52). Opravte pojistku (52) stiskem p íslušného tla ítka. Bo ní kartá e nepracují. Stroj pracuje, jen když stojí, jinak se vypne a za ne blikat ervené varovné sv tlo (73). Životnost baterie je malá. Bliká kontrolka závady pohonné soustavy (54). Hlavní kartá se nespouští. Je deaktivován p erušova obvodu (53). Baterie jsou vybité. Baterie jsou vybité. Kapacita baterie je malá. Došlo k závad na pohonné soustav. Spus te hlavní kartá. Opravte pojistku (53) stiskem p íslušného tla ítka. Nabijte baterie. Pokud problém p etrvává, vym te baterie. Vym te baterie. Nakupujte baterie s vyšší kapacitou (viz odstavec Technická data). Závadu lze vyhledat v Návodu k Opravám, který je k dispozici ve všech servisních st ediscích Nilfi sk-alto Service Centre. Podrobn jší informace si lze vyhledat v P íru ce k Opravám, která je k dispozici ve všech Servisních St ediscích spole nosti Nilfi sk- Alto. LIKVIDACE Stroj nechte zlikvidovat specializovanou fi rmou. P ed zlikvidováním stroje vyjm te a odd lte následující materiály, které je t eba je zlikvidovat náležit v souladu s platnými zákony: Baterie Motorový olej Polyesterový prachový fi ltr Hlavní kartá a bo ní kartá e Plastové komponenty a hadice Elektrické a elektronické sou ástky (*) (*) P i likvidaci elektronických a elektrických sou ástek se obra te na nejbližší st edisko Nilfi sk-alto (2) E FLOORTEC R 570 B 25

28 ESKY P ÍRU KA UŽIVATELE PROHLÁŠENÍ O SOULADU PROHLÁŠENÍ O SOULADU Alto Deutschland GmbH Guido-Oberdorfer-Straße 2-8 D Bellenberg Výrobek: Model: Popis: Návrh výrobku odpovídá následujícím p íslušným na ízením: Použité harmoniza ní normy: Použité národní normy a technické parametry: Sweeper FLOORTEC R 570 B 12V EC Machine Directive 98/37/CE EC Low Voltage Directive 73/23/EEC EC EMC Directive 89/336/EEC EN ,EN ,EN 294,EN 349 EN EN , EN DIN EN IEC Dipl.-Ing. Wolfgang Nieuwkamp Tests and approvals Bellenberg, FLOORTEC R 570 B (2) E

29 FELHSZNÁLÓI ÚTMUTATÓ MAGYAR TARTALOMJEGYZÉK BEVEZETÉS... 2 A KÉZIKÖNYV CÉLJA ÉS TARTALMA... 2 CÉLCSOPORT... 2 A KÉZIKÖNYV TÁROLÁSA... 2 KONFORMITÁSI NYILATKOZAT... 2 AZONOSÍTÓ ADATOK... 2 TOVÁBBI HIVATKOZÁSI KÉZIKÖNYVEK... 3 PÓTALKATRÉSZEK ÉS KARBANTARTÁS... 3 MÓDOSÍTÁSOK ÉS FEJLESZTÉSEK... 3 BEMUTATÁS... 3 EGYEZMÉNYEK... 3 KICSOMAGOLÁS/SZÁLLÍTÁS... 3 BIZTONSÁG... 4 SZIMBÓLUMOK... 4 ÁLTALÁNOS UTASÍTÁSOK... 4 KÉSZÜLÉK LEÍRÁS... 6 A GÉP FELÉPÍTÉSE... 6 VEZÉRL PANEL... 8 KIEGÉSZÍT K/OPCIÓK... 8 M SZAKI ADATOK... 9 KAPCSOLÁSI RAJZ HASZNÁLAT AKKUMULÁTOR ELLEN RZÉSE/BEÁLLÍTÁSA ÚJ KÉSZÜLÉKEN WET VAGY GEL AKKUMULÁTOR BEÁLLÍTÁSOK A GÉP INDÍTRÁSA EL TT A GÉP INDÍTRÁSA ÉS LEÁLLÍTÁSA A GÉP KEZELÉSE A HULLADÉKTARTÁLY KIÜRÍTÉSE A GÉP HASZNÁLATA UTÁN A GÉP TOLÁSA, ILLETVE VONTATÁSA HOSSZÚ ÜZEMSZÜNET ELS HASZNÁLATI ID SZAK KARBANTARTÁS TERVEZETT KARBANTARTÁSI TÁBLÁZAT F KEFE MAGASSÁGÁNAK ELLEN RZÉSE ÉS BEÁLLÍTÁSA F KEFE CSERÉJE OLDALSÓ KEFE MAGASSÁGÁNAK ELLEN RZÉSE ÉS BEÁLLÍTÁSA OLDALKEFE CSERÉJE PORSZ R TISZTÍTÁSA ÉS INTEGRITÁSÁNAK ELLEN RZÉSE PEREMMAGASSÁG ÉS M KÖDÉS ELLEN RZÉSE AKKUMULÁTOR TÖLTÉSE BIZTOSÍTÓ ELLEN RZÉSE/CSERÉJE/VISSZAÁLLATÁSA HIBAELHÁRÍTÁS LESELEJTEZÉS KONFORMITÁSI NYILATKOZAT (2) E FLOORTEC R 570 B 1

30 MAGYAR FELHSZNÁLÓI ÚTMUTATÓ BEVEZETÉS MEGJEGYZÉS A zárójelekben látható számok a Gép Leírás fejezetben mutatott alkatrészekre vonatkoznak. A KÉZIKÖNYV CÉLJA ÉS TARTALMA A kézikönyv célja, hogy ellássa a felhasználót a készülék autonóm és biztonságos módon történ m ködtetéséhez szükséges minden fontos információval. Információkat tartalmaz a m szaki adatokról, biztonságról, a m ködésr l, a tárolásáról, a karbantartásáról, a tartalék alkatrészekr l és az ártalmatlanításról. Miel tt bármilyen m veletet hajtanának végre a gépen, a Kezel knek és a Szakképesített technikusoknak fi gyelmesen át kell olvasniuk ezt a kézikönyvet. Lépjen kapcsolatba a Nifl isk-alto-cal, ha kétségei támadnának az utasítások értelmezését illet en, vagy ha további információra van szüksége. CÉLCSOPORT Ez a kézikönyv a operátorok és szakképzett technikusok számára készült a gép karbantartásának elvégzéshez. A kezel k nem hajthatnak végre szakképzett technikusok által végrehajtandó m veleteket. A Nifl isk-alto nem vonható felel sségre az ezen tiltás fi gyelmen kívül hagyásából ered károkért. A KÉZIKÖNYV TÁROLÁSA A Felhasználói Kézikönyvet tartsa a gép közelében egy erre alkalmas tokban, folyadékoktól, és más egyéb rongáló anyagoktól védve. KONFORMITÁSI NYILATKOZAT A géphez mellékelt Konformitási Nyilatkozat igazolja, hogy a gép megfelel a jogszabályokban rögzítetteknek. MEGJEGYZÉS A géppel együtt mellékelve van az eredeti Konformitási Nyilatkozat két másolata. AZONOSÍTÓ ADATOK A gép modell és sorozatszámát a lemezen jelöltük (37). A gép modell évét az EK Konformitási Nyilatkozatban valamint a gép sorozatszámának els két számjegyében jelöltük. Ez hasznos információ, ha cserealkatrészekre van szüksége a géphez. Használja az alábbi táblázatot a gép azonosító adatainak leírására. GÉP modellje... GÉP sorozatszáma... 2 FLOORTEC R 570 B (2) E
