S KG2. Chladnička Hûtõszekrény. Návod k použití Használati utasítás PERFEKT IN FORM UND FUNKTION

Átírás

1 S KG2 Chladnička Hûtõszekrény Návod k použití Használati utasítás PERFEKT IN FORM UND FUNKTION

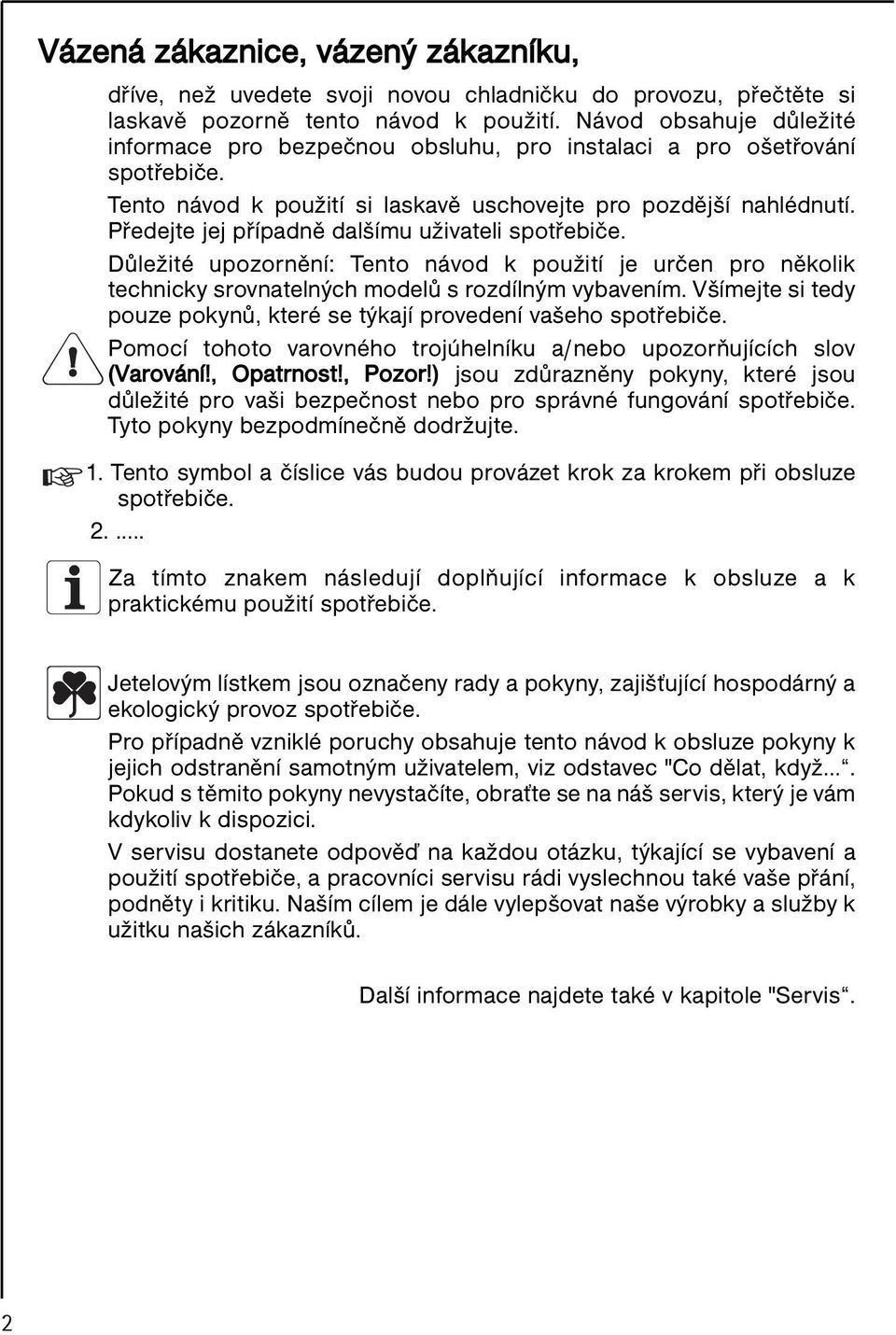

2 Vázená zákaznice, vázený zákazníku, dříve, než uvedete svoji novou chladničku do provozu, přečtěte si laskavě pozorně tento návod k použití. Návod obsahuje důležité informace pro bezpečnou obsluhu, pro instalaci a pro ošetřování spotřebiče. Tento návod k použití si laskavě uschovejte pro pozdější nahlédnutí. Předejte jej případně dalšímu uživateli spotřebiče. Důležité upozornění: Tento návod k použití je určen pro několik technicky srovnatelných modelů s rozdílným vybavením. Všímejte si tedy pouze pokynů, které se týkají provedení vašeho spotřebiče. Pomocí tohoto varovného trojúhelníku a/nebo upozorňujících slov (Varování!, Opatrnost!, Pozor!) jsou zdůrazněny pokyny, které jsou důležité pro vaši bezpečnost nebo pro správné fungování spotřebiče. Tyto pokyny bezpodmínečně dodržujte. 1. Tento symbol a číslice vás budou provázet krok za krokem při obsluze spotřebiče Za tímto znakem následují doplňující informace k obsluze a k praktickému použití spotřebiče. Jetelovým lístkem jsou označeny rady a pokyny, zajišťující hospodárný a ekologický provoz spotřebiče. Pro případně vzniklé poruchy obsahuje tento návod k obsluze pokyny k jejich odstranění samotným uživatelem, viz odstavec "Co dělat, když. Pokud s těmito pokyny nevystačíte, obraťte se na náš servis, který je vám kdykoliv k dispozici. V servisu dostanete odpověď na každou otázku, týkající se vybavení a použití spotřebiče, a pracovníci servisu rádi vyslechnou také vaše přání, podněty i kritiku. Naším cílem je dále vylepšovat naše výrobky a služby k užitku našich zákazníků. Další informace najdete také v kapitole "Servis. 2

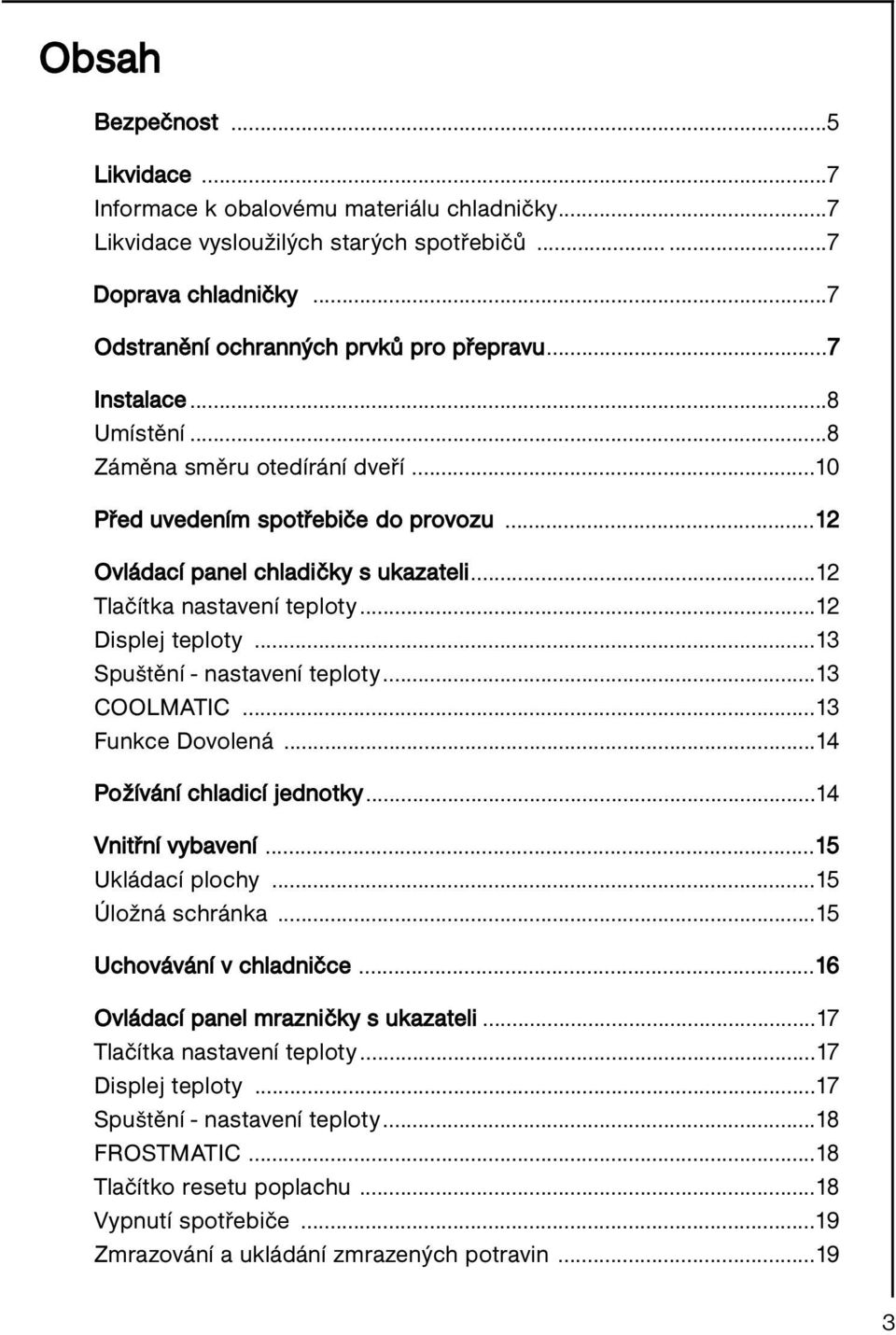

3 Obsah Bezpečnost...5 Likvidace...7 Informace k obalovému materiálu chladničky...7 Likvidace vysloužilých starých spotřebičů Doprava chladničky...7 Odstranění ochranných prvků pro přepravu...7 Instalace...8 Umístění...8 Záměna směru otedírání dveří...10 Před uvedením spotřebiče do provozu...12 Ovládací panel chladičky s ukazateli...12 Tlačítka nastavení teploty...12 Displej teploty...13 Spuštění - nastavení teploty...13 COOLMATIC...13 Funkce Dovolená...14 Požívání chladicí jednotky...14 Vnitřní vybavení...15 Ukládací plochy...15 Úložná schránka...15 Uchovávání v chladničce...16 Ovládací panel mrazničky s ukazateli...17 Tlačítka nastavení teploty...17 Displej teploty...17 Spuštění - nastavení teploty...18 FROSTMATIC...18 Tlačítko resetu poplachu...18 Vypnutí spotřebiče...19 Zmrazování a ukládání zmrazených potravin

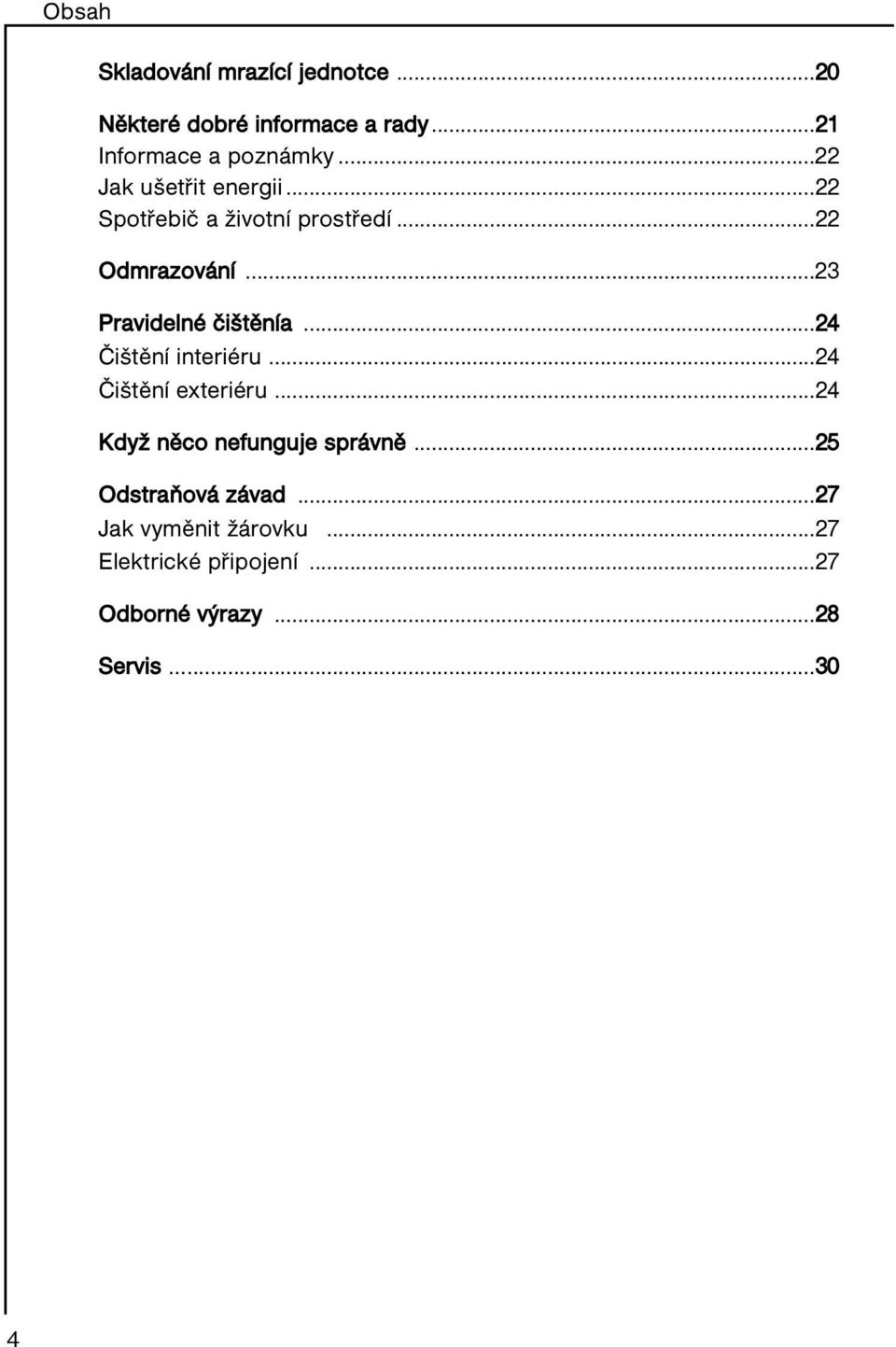

4 Obsah Skladování mrazící jednotce...20 Některé dobré informace a rady...21 Informace a poznámky...22 Jak ušetřit energii...22 Spotřebič a životní prostředí...22 Odmrazování...23 Pravidelné čištěnía...24 Čištění interiéru...24 Čištění exteriéru...24 Když něco nefunguje správně...25 Odstraňová závad...27 Jak vyměnit žárovku...27 Elektrické připojení...27 Odborné výrazy...28 Servis

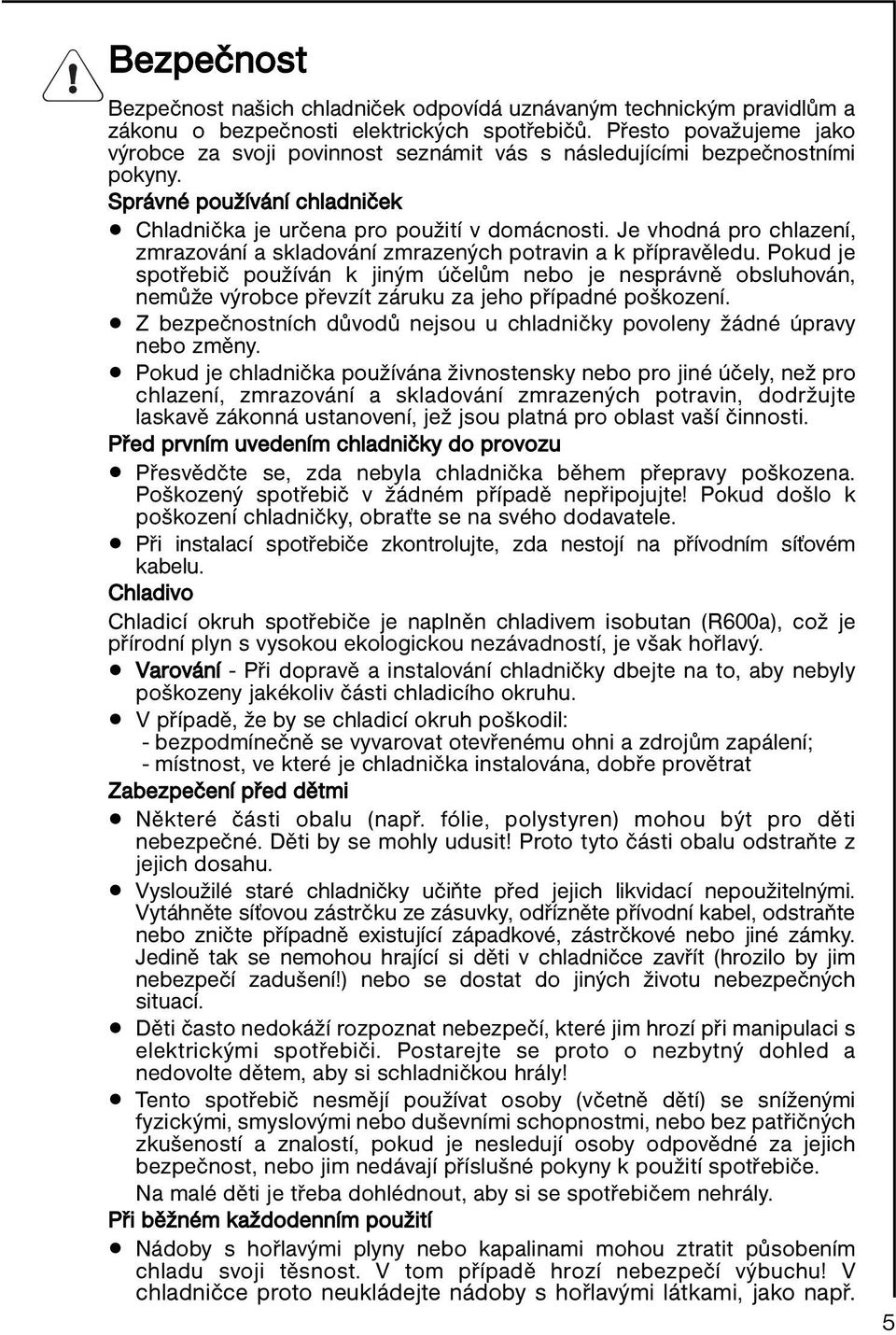

5 Bezpečnost Bezpečnost našich chladniček odpovídá uznávaným technickým pravidlům a zákonu o bezpečnosti elektrických spotřebičů. Přesto považujeme jako výrobce za svoji povinnost seznámit vás s následujícími bezpečnostními pokyny. Správné používání chladniček Chladnička je určena pro použití v domácnosti. Je vhodná pro chlazení, zmrazování a skladování zmrazených potravin a k přípravěledu. Pokud je spotřebič používán k jiným účelům nebo je nesprávně obsluhován, nemůže výrobce převzít záruku za jeho případné poškození. Z bezpečnostních důvodů nejsou u chladničky povoleny žádné úpravy nebo změny. Pokud je chladnička používána živnostensky nebo pro jiné účely, než pro chlazení, zmrazování a skladování zmrazených potravin, dodržujte laskavě zákonná ustanovení, jež jsou platná pro oblast vaší činnosti. Před prvním uvedením chladničky do provozu Přesvědčte se, zda nebyla chladnička během přepravy poškozena. Poškozený spotřebič v žádném případě nepřipojujte! Pokud došlo k poškození chladničky, obraťte se na svého dodavatele. Při instalací spotřebiče zkontrolujte, zda nestojí na přívodním síťovém kabelu. Chladivo Chladicí okruh spotřebiče je naplněn chladivem isobutan (R600a), což je přírodní plyn s vysokou ekologickou nezávadností, je však hořlavý. Varování - Při dopravě a instalování chladničky dbejte na to, aby nebyly poškozeny jakékoliv části chladicího okruhu. V případě, že by se chladicí okruh poškodil: - bezpodmínečně se vyvarovat otevřenému ohni a zdrojům zapálení; - místnost, ve které je chladnička instalována, dobře provětrat Zabezpečení před dětmi Některé části obalu (např. fólie, polystyren) mohou být pro děti nebezpečné. Děti by se mohly udusit! Proto tyto části obalu odstraňte z jejich dosahu. Vysloužilé staré chladničky učiňte před jejich likvidací nepoužitelnými. Vytáhněte síťovou zástrčku ze zásuvky, odřízněte přívodní kabel, odstraňte nebo zničte případně existující západkové, zástrčkové nebo jiné zámky. Jedině tak se nemohou hrající si děti v chladničce zavřít (hrozilo by jim nebezpečí zadušení!) nebo se dostat do jiných životu nebezpečných situací. Děti často nedokáží rozpoznat nebezpečí, které jim hrozí při manipulaci s elektrickými spotřebiči. Postarejte se proto o nezbytný dohled a nedovolte dětem, aby si schladničkou hrály! Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče. Na malé děti je třeba dohlédnout, aby si se spotřebičem nehrály. Při běžném každodenním použití Nádoby s hořlavými plyny nebo kapalinami mohou ztratit působením chladu svoji těsnost. V tom případě hrozí nebezpečí výbuchu! V chladničce proto neukládejte nádoby s hořlavými látkami, jako např. 5

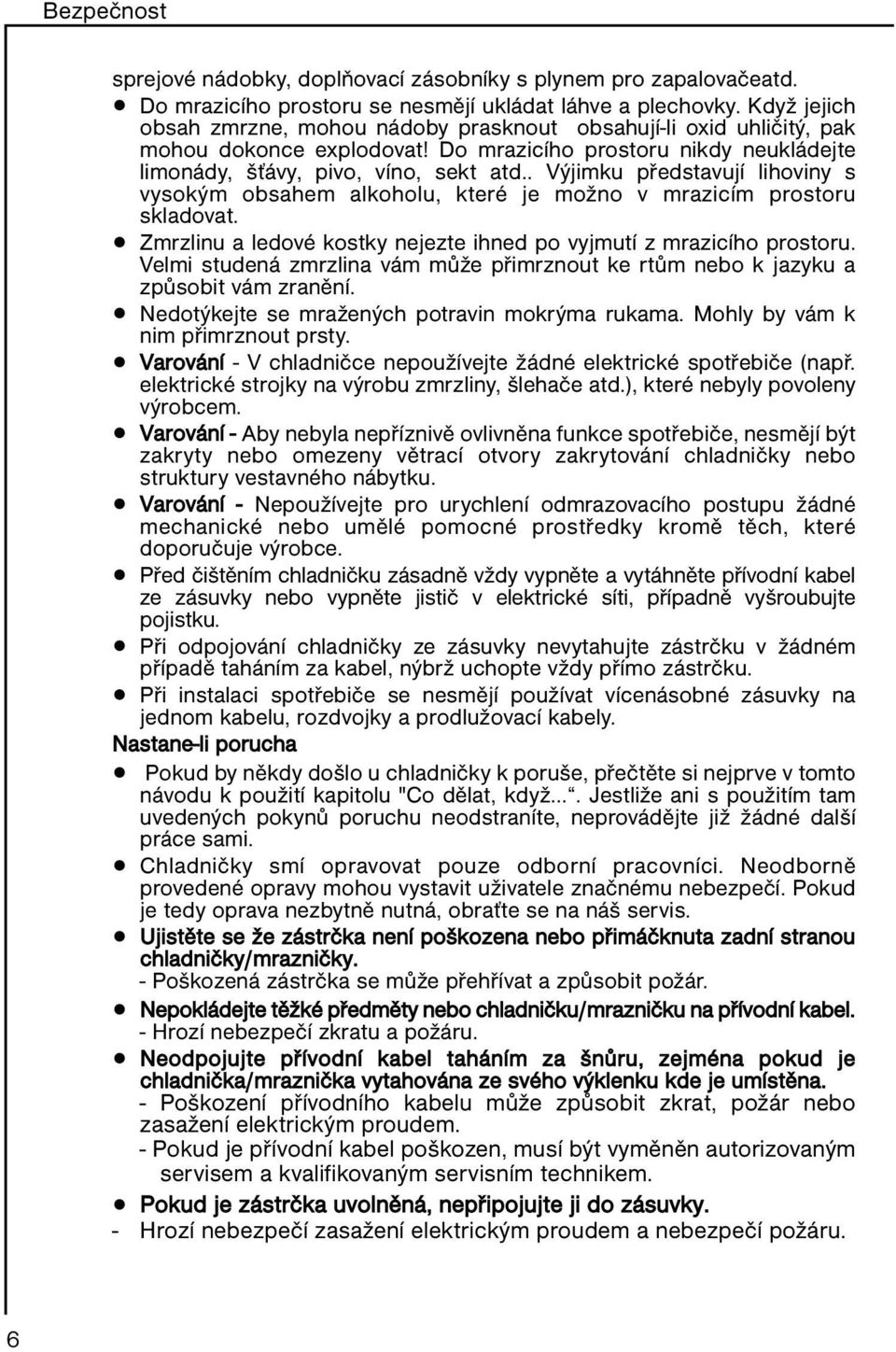

6 Bezpečnost sprejové nádobky, doplňovací zásobníky s plynem pro zapalovačeatd. Do mrazicího prostoru se nesmějí ukládat láhve a plechovky. Když jejich obsah zmrzne, mohou nádoby prasknout obsahují-li oxid uhličitý, pak mohou dokonce explodovat! Do mrazicího prostoru nikdy neukládejte limonády, šťávy, pivo, víno, sekt atd.. Výjimku představují lihoviny s vysokým obsahem alkoholu, které je možno v mrazicím prostoru skladovat. Zmrzlinu a ledové kostky nejezte ihned po vyjmutí z mrazicího prostoru. Velmi studená zmrzlina vám může přimrznout ke rtům nebo k jazyku a způsobit vám zranění. Nedotýkejte se mražených potravin mokrýma rukama. Mohly by vám k nim přimrznout prsty. Varování - V chladničce nepoužívejte žádné elektrické spotřebiče (např. elektrické strojky na výrobu zmrzliny, šlehače atd.), které nebyly povoleny výrobcem. Varování - Aby nebyla nepříznivě ovlivněna funkce spotřebiče, nesmějí být zakryty nebo omezeny větrací otvory zakrytování chladničky nebo struktury vestavného nábytku. Varování - Nepoužívejte pro urychlení odmrazovacího postupu žádné mechanické nebo umělé pomocné prostředky kromě těch, které doporučuje výrobce. Před čištěním chladničku zásadně vždy vypněte a vytáhněte přívodní kabel ze zásuvky nebo vypněte jistič v elektrické síti, případně vyšroubujte pojistku. Při odpojování chladničky ze zásuvky nevytahujte zástrčku v žádném případě taháním za kabel, nýbrž uchopte vždy přímo zástrčku. Při instalaci spotřebiče se nesmějí používat vícenásobné zásuvky na jednom kabelu, rozdvojky a prodlužovací kabely. Nastane-li porucha Pokud by někdy došlo u chladničky k poruše, přečtěte si nejprve v tomto návodu k použití kapitolu "Co dělat, když. Jestliže ani s použitím tam uvedených pokynů poruchu neodstraníte, neprovádějte již žádné další práce sami. Chladničky smí opravovat pouze odborní pracovníci. Neodborně provedené opravy mohou vystavit uživatele značnému nebezpečí. Pokud je tedy oprava nezbytně nutná, obraťte se na náš servis. Ujistěte se že zástrčka není poškozena nebo přimáčknuta zadní stranou chladničky/mrazničky. - Poškozená zástrčka se může přehřívat a způsobit požár. Nepokládejte těžké předměty nebo chladničku/mrazničku na přívodní kabel. - Hrozí nebezpečí zkratu a požáru. Neodpojujte přívodní kabel taháním za šnůru, zejména pokud je chladnička/mraznička vytahována ze svého výklenku kde je umístěna. - Poškození přívodního kabelu může způsobit zkrat, požár nebo zasažení elektrickým proudem. - Pokud je přívodní kabel poškozen, musí být vyměněn autorizovaným servisem a kvalifikovaným servisním technikem. Pokud je zástrčka uvolněná, nepřipojujte ji do zásuvky. - Hrozí nebezpečí zasažení elektrickým proudem a nebezpečí požáru. 6

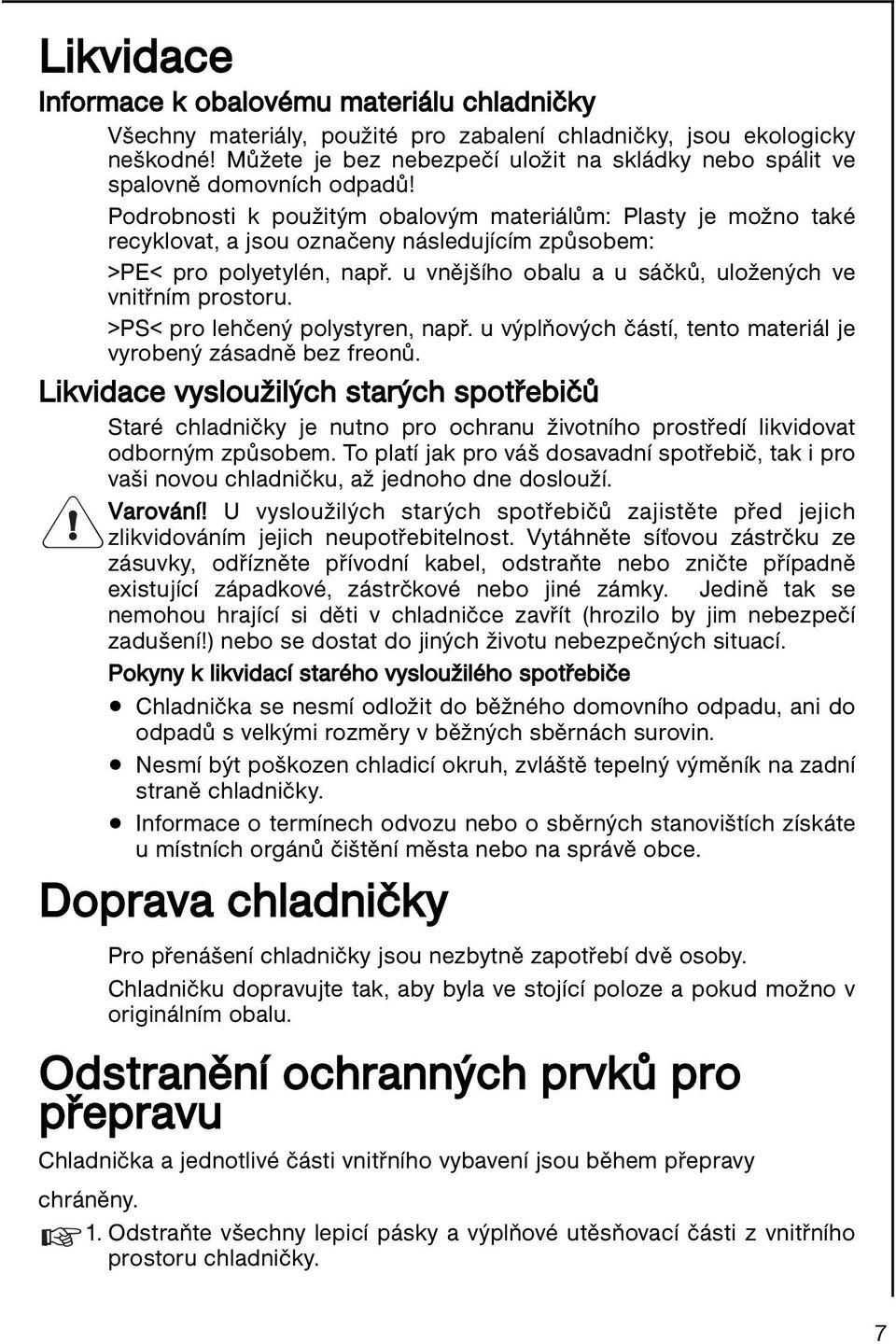

7 Likvidace Informace k obalovému materiálu chladničky Všechny materiály, použité pro zabalení chladničky, jsou ekologicky neškodné! Můžete je bez nebezpečí uložit na skládky nebo spálit ve spalovně domovních odpadů! Podrobnosti k použitým obalovým materiálům: Plasty je možno také recyklovat, a jsou označeny následujícím způsobem: >PE< pro polyetylén, např. u vnějšího obalu a u sáčků, uložených ve vnitřním prostoru. >PS< pro lehčený polystyren, např. u výplňových částí, tento materiál je vyrobený zásadně bez freonů. Likvidace vysloužilých starých spotřebičů Staré chladničky je nutno pro ochranu životního prostředí likvidovat odborným způsobem. To platí jak pro váš dosavadní spotřebič, tak i pro vaši novou chladničku, až jednoho dne doslouží. Varování! U vysloužilých starých spotřebičů zajistěte před jejich zlikvidováním jejich neupotřebitelnost. Vytáhněte síťovou zástrčku ze zásuvky, odřízněte přívodní kabel, odstraňte nebo zničte případně existující západkové, zástrčkové nebo jiné zámky. Jedině tak se nemohou hrající si děti v chladničce zavřít (hrozilo by jim nebezpečí zadušení!) nebo se dostat do jiných životu nebezpečných situací. Pokyny k likvidací starého vysloužilého spotřebiče Chladnička se nesmí odložit do běžného domovního odpadu, ani do odpadů s velkými rozměry v běžných sběrnách surovin. Nesmí být poškozen chladicí okruh, zvláště tepelný výměník na zadní straně chladničky. Informace o termínech odvozu nebo o sběrných stanovištích získáte u místních orgánů čištění města nebo na správě obce. Doprava chladničky Pro přenášení chladničky jsou nezbytně zapotřebí dvě osoby. Chladničku dopravujte tak, aby byla ve stojící poloze a pokud možno v originálním obalu. Odstranění ochranných prvků pro přepravu Chladnička a jednotlivé části vnitřního vybavení jsou během přepravy chráněny. 1. Odstraňte všechny lepicí pásky a výplňové utěsňovací části z vnitřního prostoru chladničky. 7

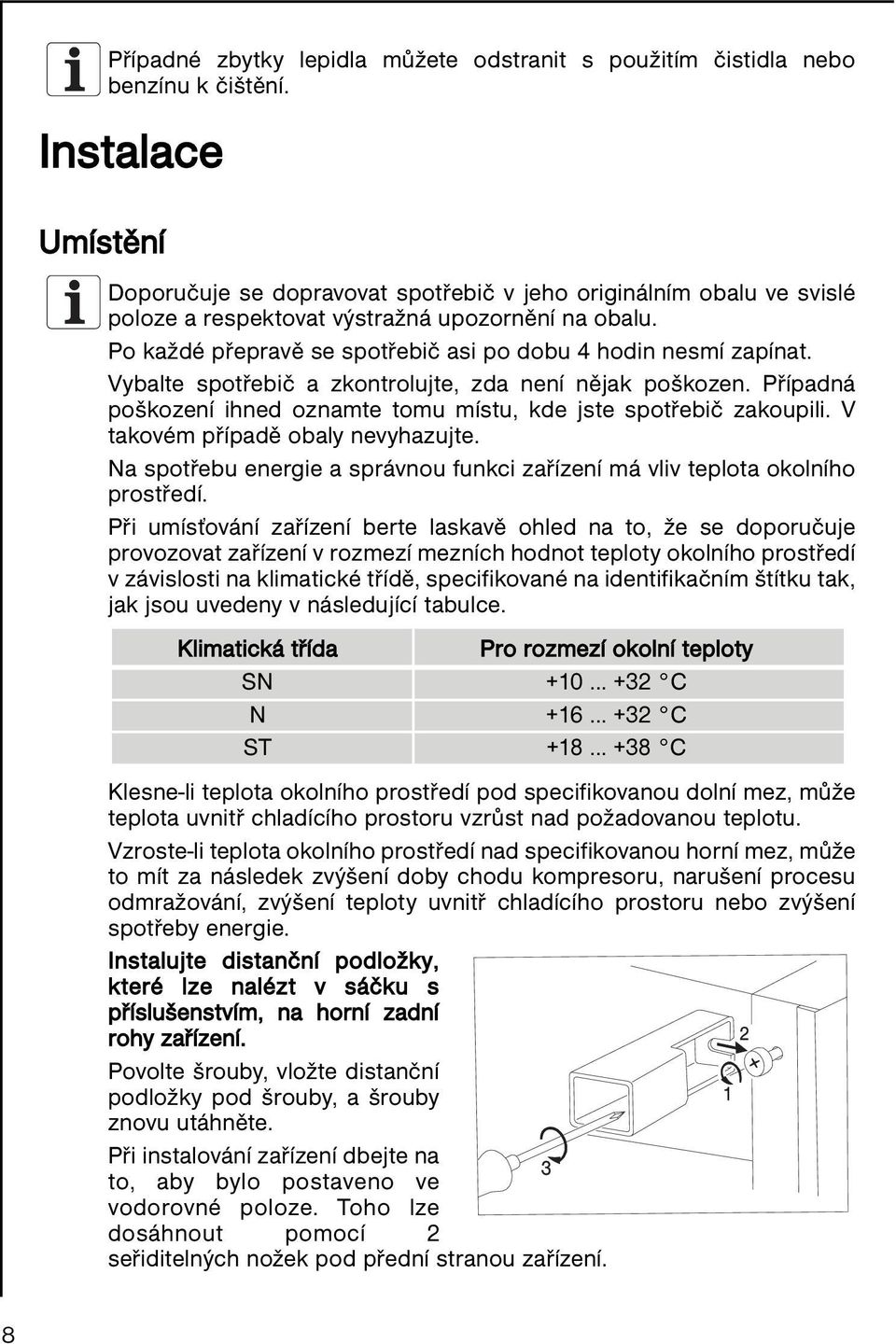

8 Případné zbytky lepidla můžete odstranit s použitím čistidla nebo benzínu k čištění. Instalace Umístění Doporučuje se dopravovat spotřebič v jeho originálním obalu ve svislé poloze a respektovat výstražná upozornění na obalu. Po každé přepravě se spotřebič asi po dobu 4 hodin nesmí zapínat. Vybalte spotřebič a zkontrolujte, zda není nějak poškozen. Případná poškození ihned oznamte tomu místu, kde jste spotřebič zakoupili. V takovém případě obaly nevyhazujte. Na spotřebu energie a správnou funkci zařízení má vliv teplota okolního prostředí. Při umísťování zařízení berte laskavě ohled na to, že se doporučuje provozovat zařízení v rozmezí mezních hodnot teploty okolního prostředí v závislosti na klimatické třídě, specifikované na identifikačním štítku tak, jak jsou uvedeny v následující tabulce. Klimatická třída Pro rozmezí okolní teploty SN C N C ST C Klesne-li teplota okolního prostředí pod specifikovanou dolní mez, může teplota uvnitř chladícího prostoru vzrůst nad požadovanou teplotu. Vzroste-li teplota okolního prostředí nad specifikovanou horní mez, může to mít za následek zvýšení doby chodu kompresoru, narušení procesu odmražování, zvýšení teploty uvnitř chladícího prostoru nebo zvýšení spotřeby energie. Instalujte distanční podložky, které lze nalézt v sáčku s příslušenstvím, na horní zadní rohy zařízení. Povolte šrouby, vložte distanční podložky pod šrouby, a šrouby znovu utáhněte. Při instalování zařízení dbejte na to, aby bylo postaveno ve vodorovné poloze. Toho lze dosáhnout pomocí 2 seřiditelných nožek pod přední stranou zařízení. 8

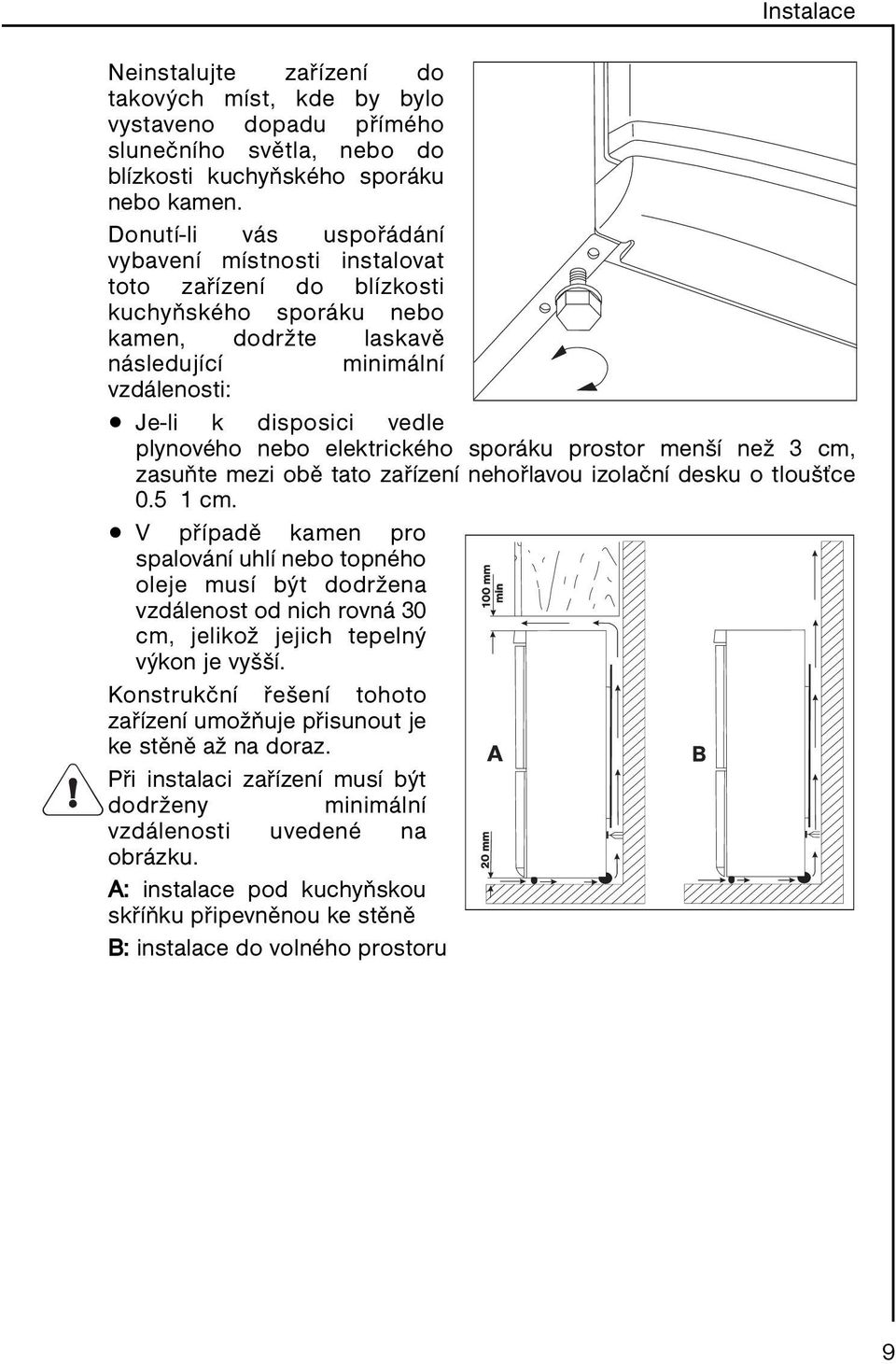

9 Instalace Neinstalujte zařízení do takových míst, kde by bylo vystaveno dopadu přímého slunečního světla, nebo do blízkosti kuchyňského sporáku nebo kamen. Donutí-li vás uspořádání vybavení místnosti instalovat toto zařízení do blízkosti kuchyňského sporáku nebo kamen, dodržte laskavě následující minimální vzdálenosti: Je-li k disposici vedle plynového nebo elektrického sporáku prostor menší než 3 cm, zasuňte mezi obě tato zařízení nehořlavou izolační desku o tloušťce cm. V případě kamen pro spalování uhlí nebo topného oleje musí být dodržena vzdálenost od nich rovná 30 cm, jelikož jejich tepelný výkon je vyšší. Konstrukční řešení tohoto zařízení umožňuje přisunout je ke stěně až na doraz. Při instalaci zařízení musí být dodrženy minimální vzdálenosti uvedené na obrázku. A: instalace pod kuchyňskou skříňku připevněnou ke stěně B: instalace do volného prostoru 9

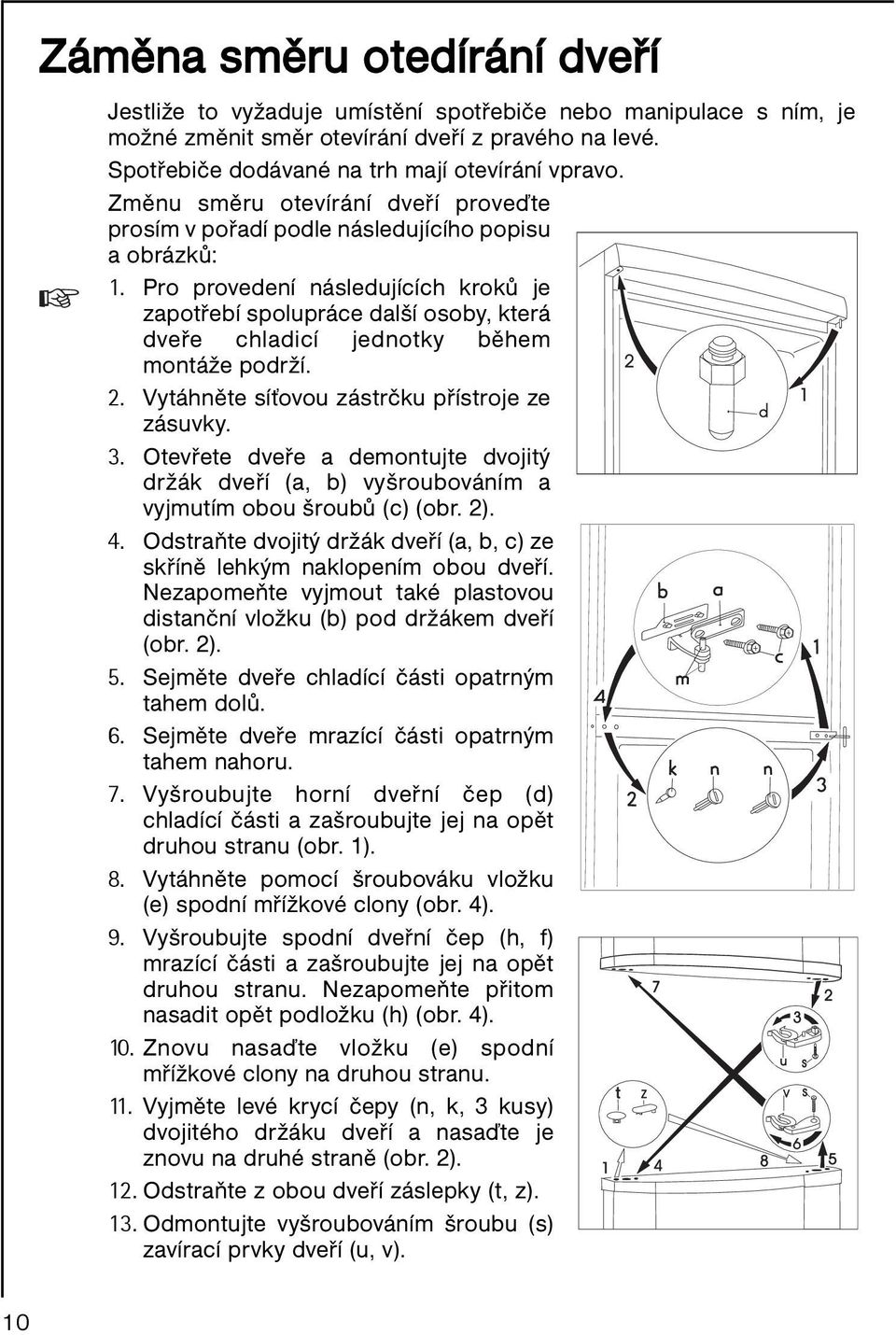

10 Záměna směru otedírání dveří Jestliže to vyžaduje umístění spotřebiče nebo manipulace s ním, je možné změnit směr otevírání dveří z pravého na levé. Spotřebiče dodávané na trh mají otevírání vpravo. Změnu směru otevírání dveří proveďte prosím v pořadí podle následujícího popisu a obrázků: 1. Pro provedení následujících kroků je zapotřebí spolupráce další osoby, která dveře chladicí jednotky během montáže podrží. 2. Vytáhněte síťovou zástrčku přístroje ze zásuvky. 3. Otevřete dveře a demontujte dvojitý držák dveří (a, b) vyšroubováním a vyjmutím obou šroubů (c) (obr. 2). 4. Odstraňte dvojitý držák dveří (a, b, c) ze skříně lehkým naklopením obou dveří. Nezapomeňte vyjmout také plastovou distanční vložku (b) pod držákem dveří (obr. 2). 5. Sejměte dveře chladící části opatrným tahem dolů. 6. Sejměte dveře mrazící části opatrným tahem nahoru. 7. Vyšroubujte horní dveřní čep (d) chladící části a zašroubujte jej na opět druhou stranu (obr. 1). 8. Vytáhněte pomocí šroubováku vložku (e) spodní mřížkové clony (obr. 4). 9. Vyšroubujte spodní dveřní čep (h, f) mrazící části a zašroubujte jej na opět druhou stranu. Nezapomeňte přitom nasadit opět podložku (h) (obr. 4). 10. Znovu nasaďte vložku (e) spodní mřížkové clony na druhou stranu. 11. Vyjměte levé krycí čepy (n, k, 3 kusy) dvojitého držáku dveří a nasaďte je znovu na druhé straně (obr. 2). 12. Odstraňte z obou dveří záslepky (t, z). 13. Odmontujte vyšroubováním šroubu (s) zavírací prvky dveří (u, v). 10

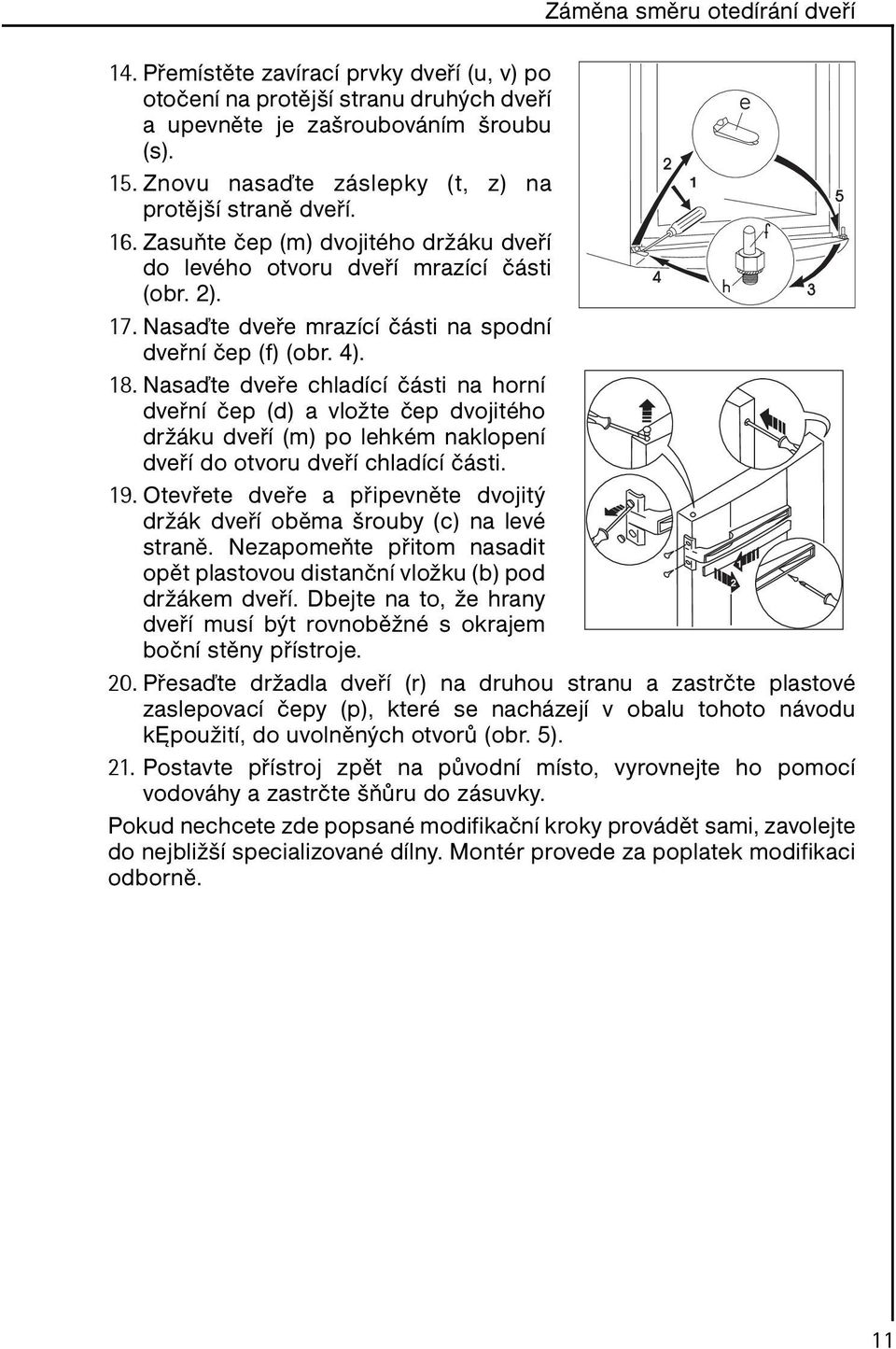

11 Záměna směru otedírání dveří 14. Přemístěte zavírací prvky dveří (u, v) po otočení na protější stranu druhých dveří a upevněte je zašroubováním šroubu (s). 15. Znovu nasaďte záslepky (t, z) na protější straně dveří. 16. Zasuňte čep (m) dvojitého držáku dveří do levého otvoru dveří mrazící části (obr. 2). 17. Nasaďte dveře mrazící části na spodní dveřní čep (f) (obr. 4). 18. Nasaďte dveře chladící části na horní dveřní čep (d) a vložte čep dvojitého držáku dveří (m) po lehkém naklopení dveří do otvoru dveří chladící části. 19. Otevřete dveře a připevněte dvojitý držák dveří oběma šrouby (c) na levé straně. Nezapomeňte přitom nasadit opět plastovou distanční vložku (b) pod držákem dveří. Dbejte na to, že hrany dveří musí být rovnoběžné s okrajem boční stěny přístroje. 20. Přesaďte držadla dveří (r) na druhou stranu a zastrčte plastové zaslepovací čepy (p), které se nacházejí v obalu tohoto návodu kępoužití, do uvolněných otvorů (obr. 5). 21. Postavte přístroj zpět na původní místo, vyrovnejte ho pomocí vodováhy a zastrčte šňůru do zásuvky. Pokud nechcete zde popsané modifikační kroky provádět sami, zavolejte do nejbližší specializované dílny. Montér provede za poplatek modifikaci odborně. 11

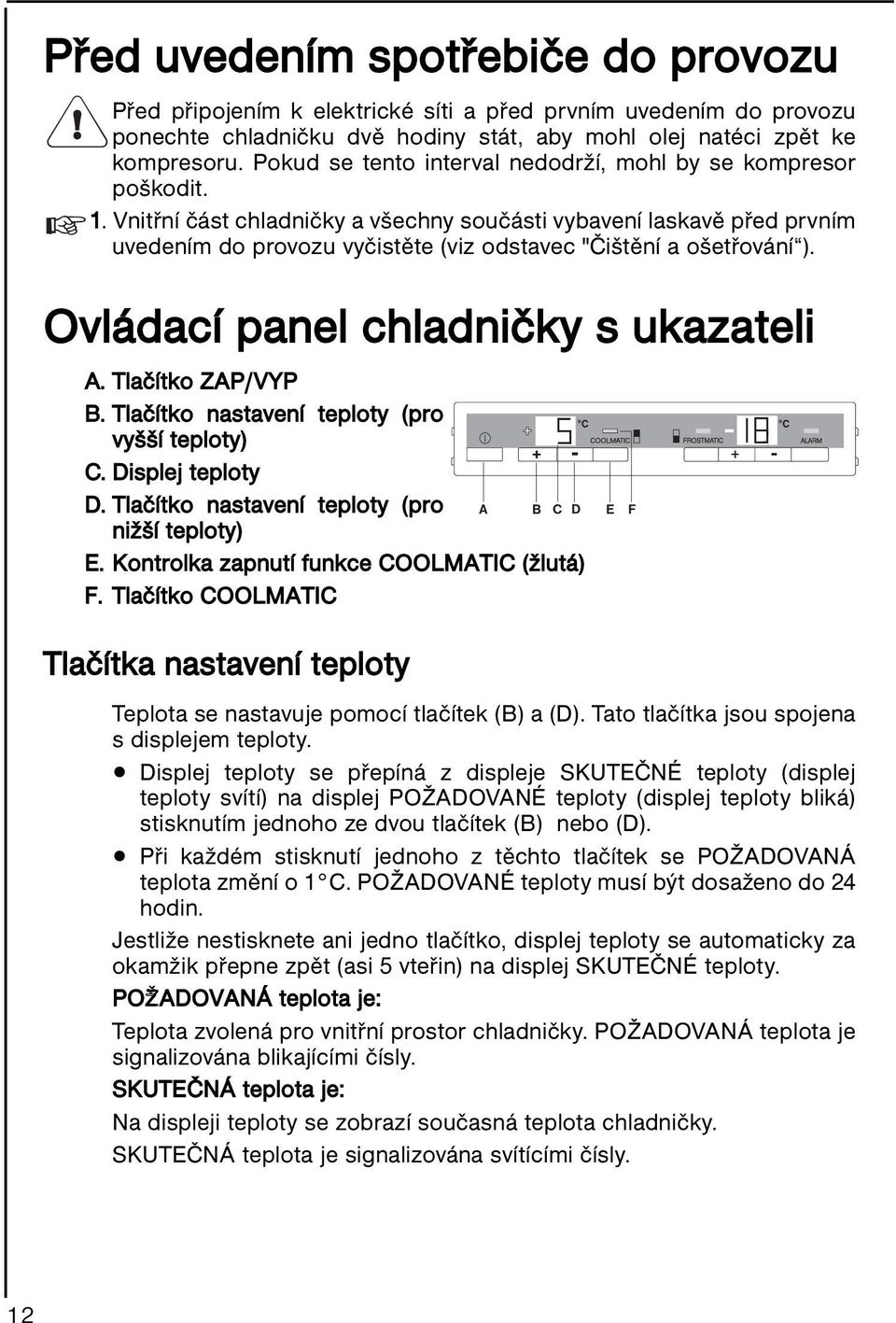

12 Před uvedením spotřebiče do provozu Před připojením k elektrické síti a před prvním uvedením do provozu ponechte chladničku dvě hodiny stát, aby mohl olej natéci zpět ke kompresoru. Pokud se tento interval nedodrží, mohl by se kompresor poškodit. 1. Vnitřní část chladničky a všechny součásti vybavení laskavě před prvním uvedením do provozu vyčistěte (viz odstavec "Čištění a ošetřování ). Ovládací panel chladničky s ukazateli A. Tlačítko ZAP/VYP B. Tlačítko nastavení teploty (pro vyšší teploty) C. Displej teploty D. Tlačítko nastavení teploty (pro nižší teploty) E. Kontrolka zapnutí funkce COOLMATIC (žlutá) F. Tlačítko COOLMATIC Tlačítka nastavení teploty Teplota se nastavuje pomocí tlačítek (B) a (D). Tato tlačítka jsou spojena s displejem teploty. Displej teploty se přepíná z displeje SKUTEČNÉ teploty (displej teploty svítí) na displej POŽADOVANÉ teploty (displej teploty bliká) stisknutím jednoho ze dvou tlačítek (B) nebo (D). Při každém stisknutí jednoho z těchto tlačítek se POŽADOVANÁ teplota změní o 1 C. POŽADOVANÉ teploty musí být dosaženo do 24 hodin. Jestliže nestisknete ani jedno tlačítko, displej teploty se automaticky za okamžik přepne zpět (asi 5 vteřin) na displej SKUTEČNÉ teploty. POŽžADOVANÁ teplota je: Teplota zvolená pro vnitřní prostor chladničky. POŽADOVANÁ teplota je signalizována blikajícími čísly. SKUTEČNÁ teplota je: Na displeji teploty se zobrazí současná teplota chladničky. SKUTEČNÁ teplota je signalizována svítícími čísly. 12

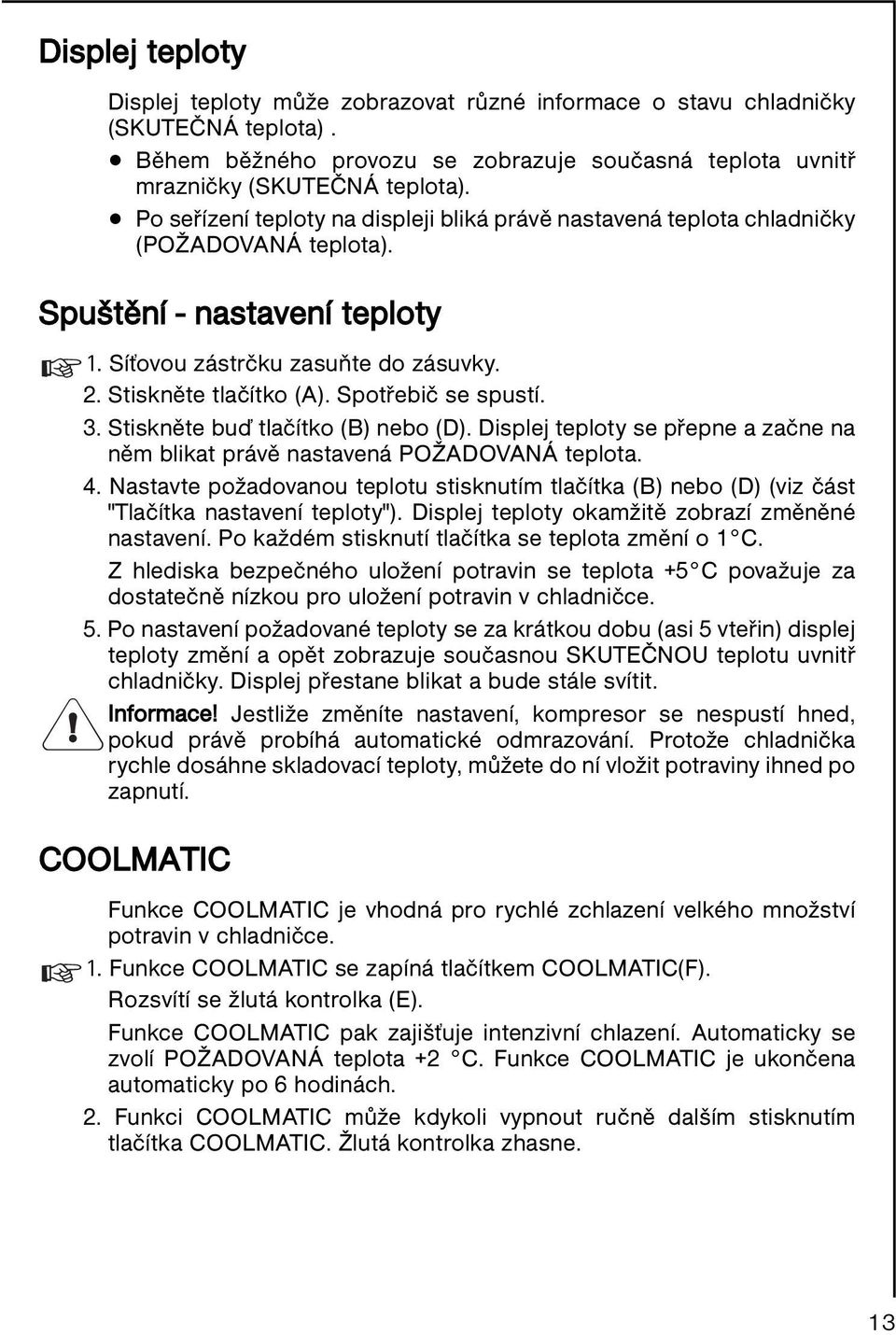

13 Displej teploty Displej teploty může zobrazovat různé informace o stavu chladničky (SKUTEČNÁ teplota). Během běžného provozu se zobrazuje současná teplota uvnitř mrazničky (SKUTEČNÁ teplota). Po seřízení teploty na displeji bliká právě nastavená teplota chladničky (POŽADOVANÁ teplota). Spuštění - nastavení teploty 1. Síťovou zástrčku zasuňte do zásuvky. 2. Stiskněte tlačítko (A). Spotřebič se spustí. 3. Stiskněte buď tlačítko (B) nebo (D). Displej teploty se přepne a začne na něm blikat právě nastavená POŽADOVANÁ teplota. 4. Nastavte požadovanou teplotu stisknutím tlačítka (B) nebo (D) (viz část "Tlačítka nastavení teploty"). Displej teploty okamžitě zobrazí změněné nastavení. Po každém stisknutí tlačítka se teplota změní o 1 C. Z hlediska bezpečného uložení potravin se teplota +5 C považuje za dostatečně nízkou pro uložení potravin v chladničce. 5. Po nastavení požadované teploty se za krátkou dobu (asi 5 vteřin) displej teploty změní a opět zobrazuje současnou SKUTEČNOU teplotu uvnitř chladničky. Displej přestane blikat a bude stále svítit. Informace! Jestliže změníte nastavení, kompresor se nespustí hned, pokud právě probíhá automatické odmrazování. Protože chladnička rychle dosáhne skladovací teploty, můžete do ní vložit potraviny ihned po zapnutí. COOLMATIC Funkce COOLMATIC je vhodná pro rychlé zchlazení velkého množství potravin v chladničce. 1. Funkce COOLMATIC se zapíná tlačítkem COOLMATIC(F). Rozsvítí se žlutá kontrolka (E). Funkce COOLMATIC pak zajišťuje intenzivní chlazení. Automaticky se zvolí POŽADOVANÁ teplota +2 C. Funkce COOLMATIC je ukončena automaticky po 6 hodinách. 2. Funkci COOLMATIC může kdykoli vypnout ručně dalším stisknutím tlačítka COOLMATIC. Žlutá kontrolka zhasne. 13

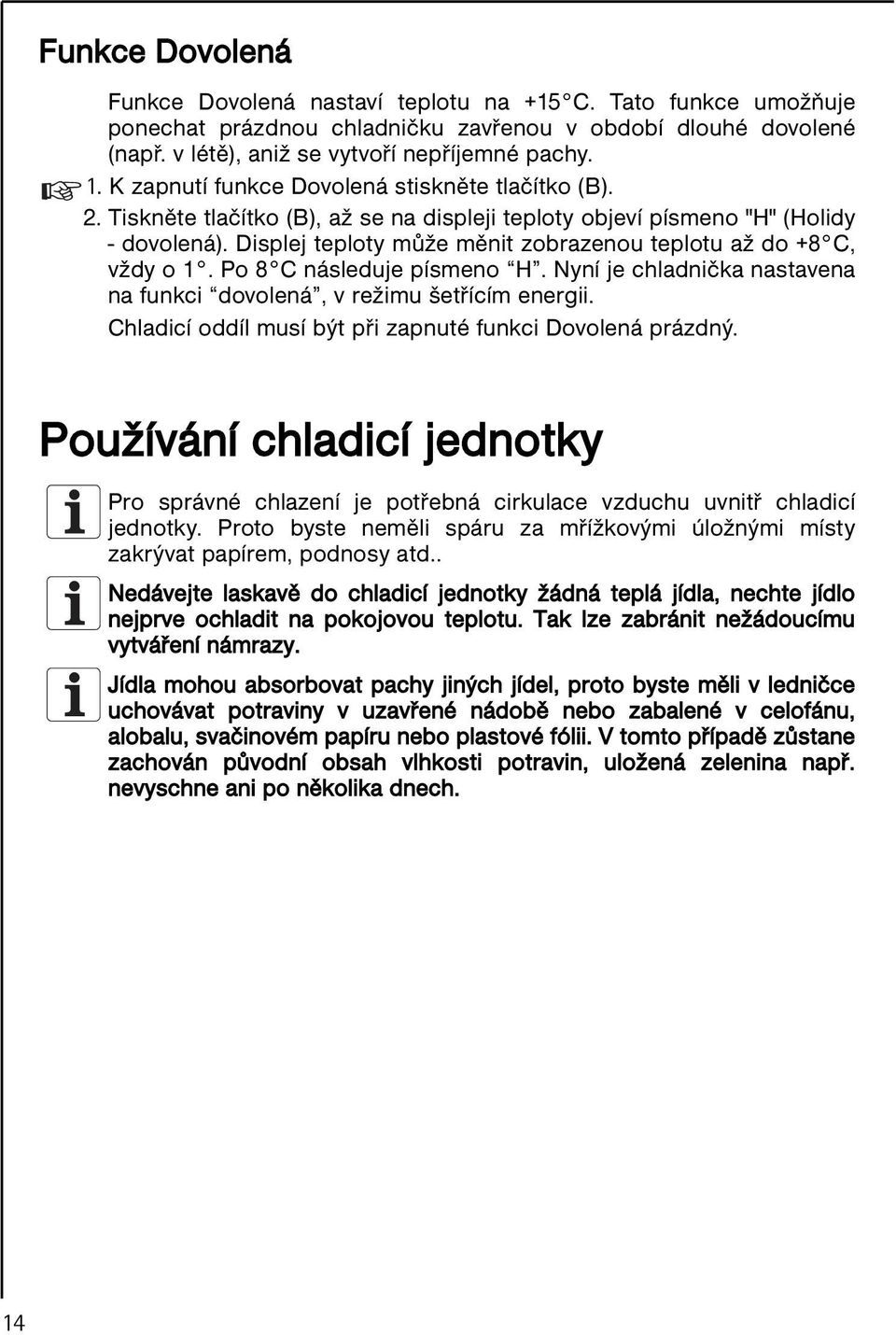

14 Funkce Dovolená Funkce Dovolená nastaví teplotu na +15 C. Tato funkce umožňuje ponechat prázdnou chladničku zavřenou v období dlouhé dovolené (např. v létě), aniž se vytvoří nepříjemné pachy. 1. K zapnutí funkce Dovolená stiskněte tlačítko (B). 2. Tiskněte tlačítko (B), až se na displeji teploty objeví písmeno "H" (Holidy - dovolená). Displej teploty může měnit zobrazenou teplotu až do +8 C, vždy o 1. Po 8 C následuje písmeno H. Nyní je chladnička nastavena na funkci dovolená, v režimu šetřícím energii. Chladicí oddíl musí být při zapnuté funkci Dovolená prázdný. Používání chladicí jednotky Pro správné chlazení je potřebná cirkulace vzduchu uvnitř chladicí jednotky. Proto byste neměli spáru za mřížkovými úložnými místy zakrývat papírem, podnosy atd.. Nedávejte laskavě do chladicí jednotky žádná teplá jídla, nechte jídlo nejprve ochladit na pokojovou teplotu. Tak lze zabránit nežádoucímu vytváření námrazy. Jídla mohou absorbovat pachy jiných jídel, proto byste měli v ledničce uchovávat potraviny v uzavřené nádobě nebo zabalené v celofánu, alobalu, svačinovém papíru nebo plastové fólii. V tomto případě zůstane zachován původní obsah vlhkosti potravin, uložená zelenina např. nevyschne ani po několika dnech. 14

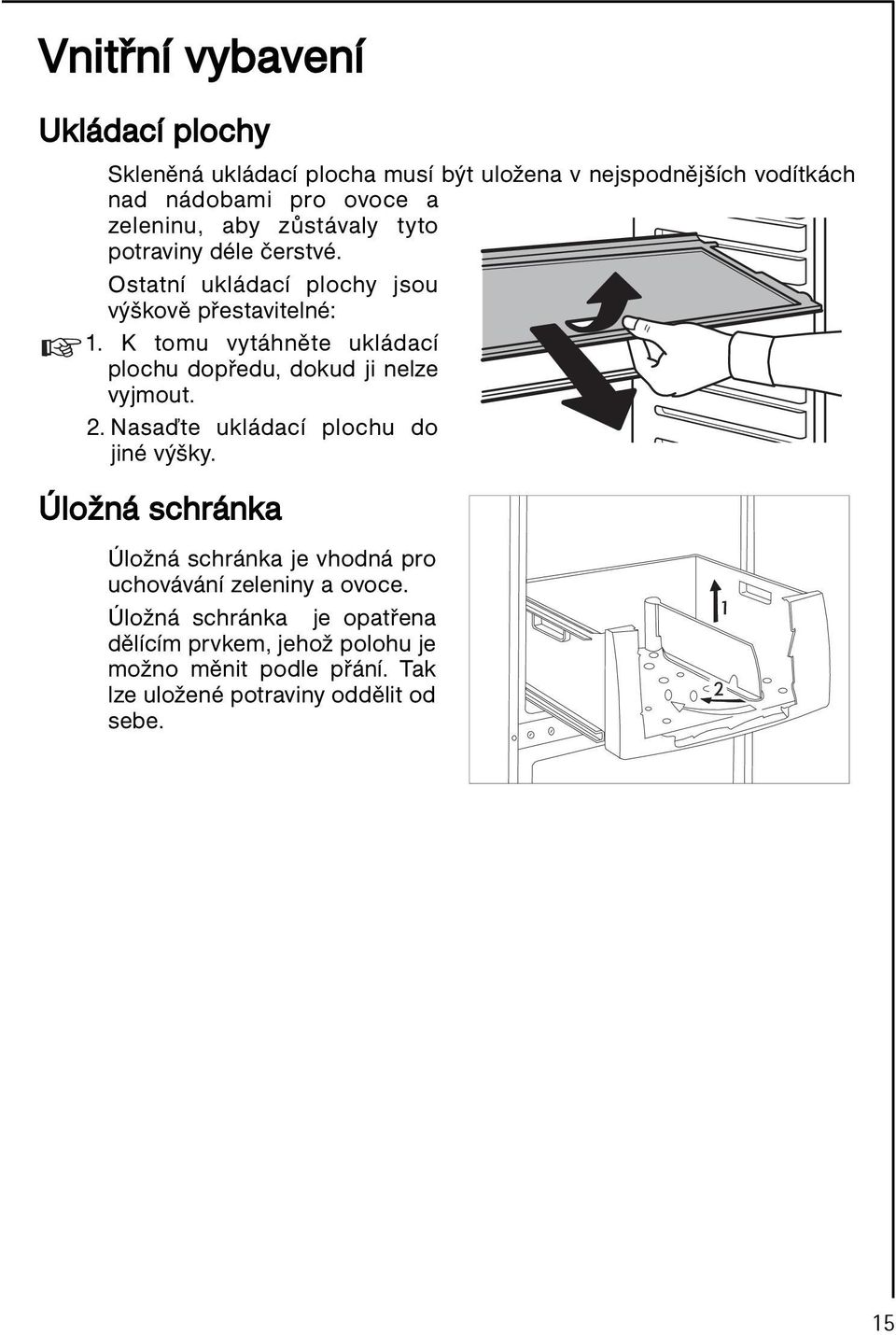

15 Vnitřní vybavení Ukládací plochy Skleněná ukládací plocha musí být uložena v nejspodnějších vodítkách nad nádobami pro ovoce a zeleninu, aby zůstávaly tyto potraviny déle čerstvé. Ostatní ukládací plochy jsou výškově přestavitelné: 1. K tomu vytáhněte ukládací plochu dopředu, dokud ji nelze vyjmout. 2. Nasaďte ukládací plochu do jiné výšky. Úložná schránka Úložná schránka je vhodná pro uchovávání zeleniny a ovoce. Úložná schránka je opatřena dělícím prvkem, jehož polohu je možno měnit podle přání. Tak lze uložené potraviny oddělit od sebe. 15

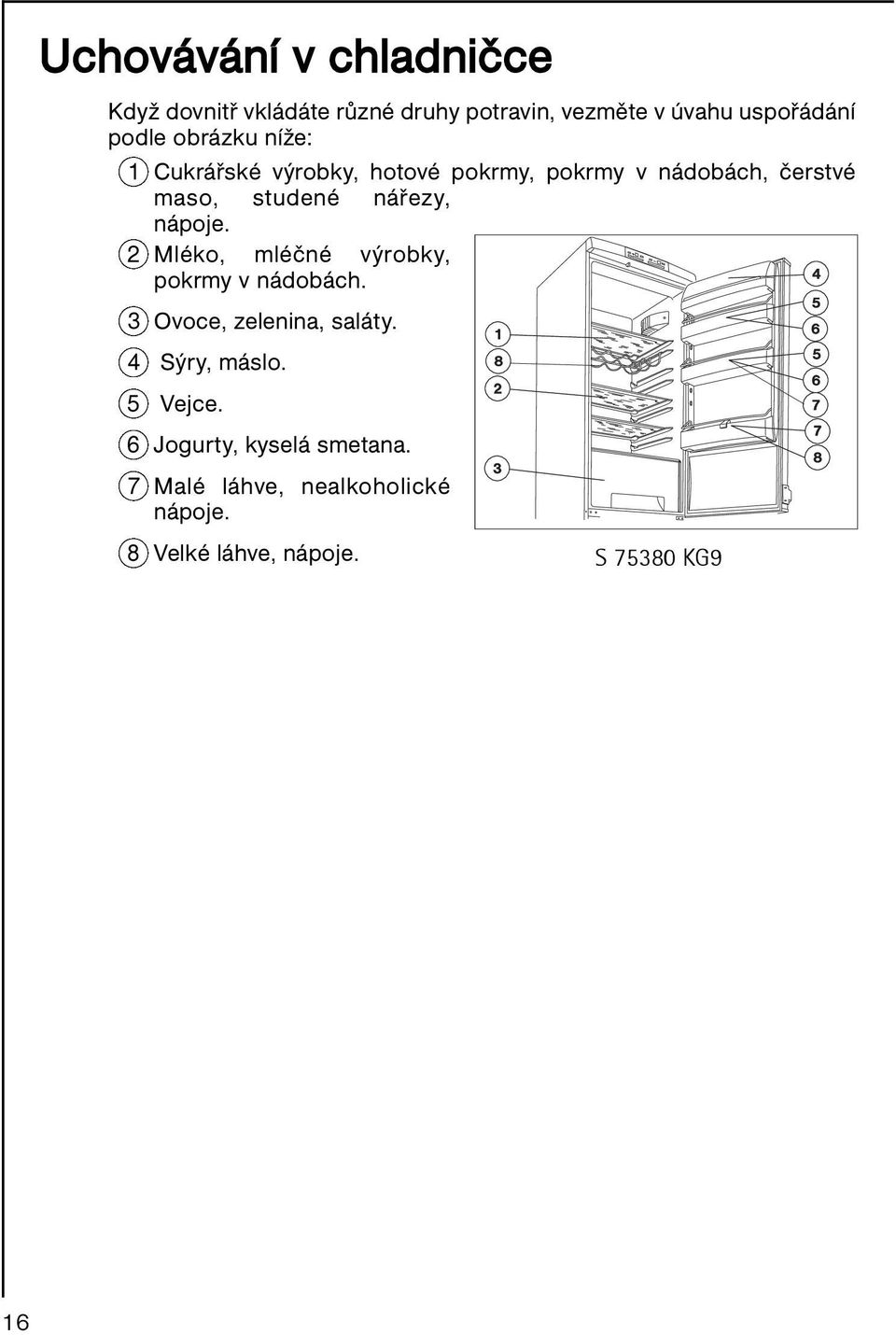

16 Uchovávání v chladničce Když dovnitř vkládáte různé druhy potravin, vezměte v úvahu uspořádání podle obrázku níže: 1 Cukrářské výrobky, hotové pokrmy, pokrmy v nádobách, čerstvé maso, studené nářezy, nápoje. 2 Mléko, mléčné výrobky, pokrmy v nádobách. 3 Ovoce, zelenina, saláty. 4 Sýry, máslo. 5 Vejce. 6 Jogurty, kyselá smetana. 7 Malé láhve, nealkoholické nápoje. 8 Velké láhve, nápoje. S KG9 16

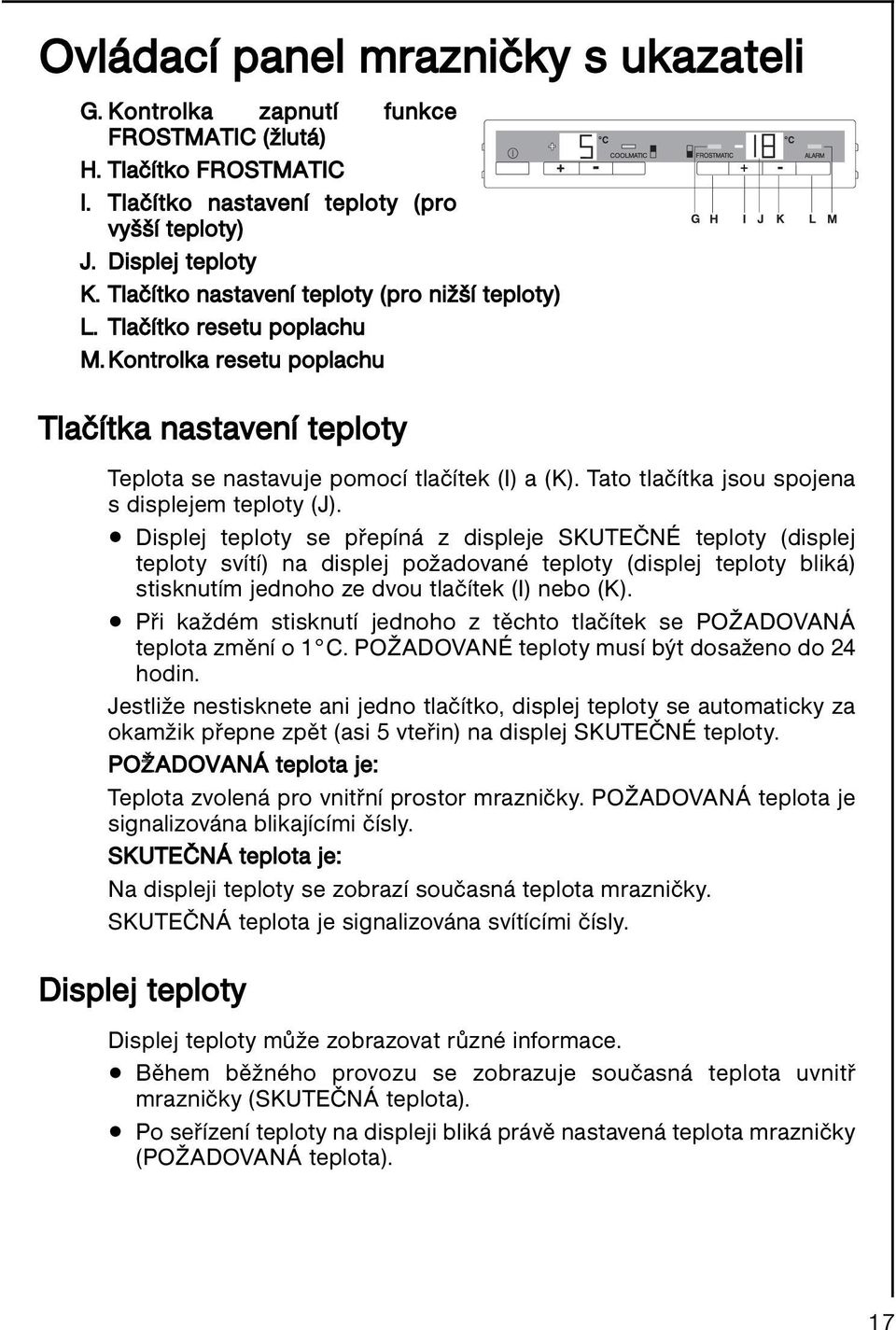

17 Ovládací panel mrazničky s ukazateli G. Kontrolka zapnutí funkce FROSTMATIC (žlutá) H. Tlačítko FROSTMATIC I. Tlačítko nastavení teploty (pro vyšší teploty) J. Displej teploty K. Tlačítko nastavení teploty (pro nižší teploty) L. Tlačítko resetu poplachu M. Kontrolka resetu poplachu Tlačítka nastavení teploty Teplota se nastavuje pomocí tlačítek (I) a (K). Tato tlačítka jsou spojena s displejem teploty (J). Displej teploty se přepíná z displeje SKUTEČNÉ teploty (displej teploty svítí) na displej požadované teploty (displej teploty bliká) stisknutím jednoho ze dvou tlačítek (I) nebo (K). Při každém stisknutí jednoho z těchto tlačítek se POŽADOVANÁ teplota změní o 1 C. POŽADOVANÉ teploty musí být dosaženo do 24 hodin. Jestliže nestisknete ani jedno tlačítko, displej teploty se automaticky za okamžik přepne zpět (asi 5 vteřin) na displej SKUTEČNÉ teploty. POŽžADOVANÁ teplota je: Teplota zvolená pro vnitřní prostor mrazničky. POŽADOVANÁ teplota je signalizována blikajícími čísly. SKUTEČNÁ teplota je: Na displeji teploty se zobrazí současná teplota mrazničky. SKUTEČNÁ teplota je signalizována svítícími čísly. Displej teploty Displej teploty může zobrazovat různé informace. Během běžného provozu se zobrazuje současná teplota uvnitř mrazničky (SKUTEČNÁ teplota). Po seřízení teploty na displeji bliká právě nastavená teplota mrazničky (POŽADOVANÁ teplota). 17

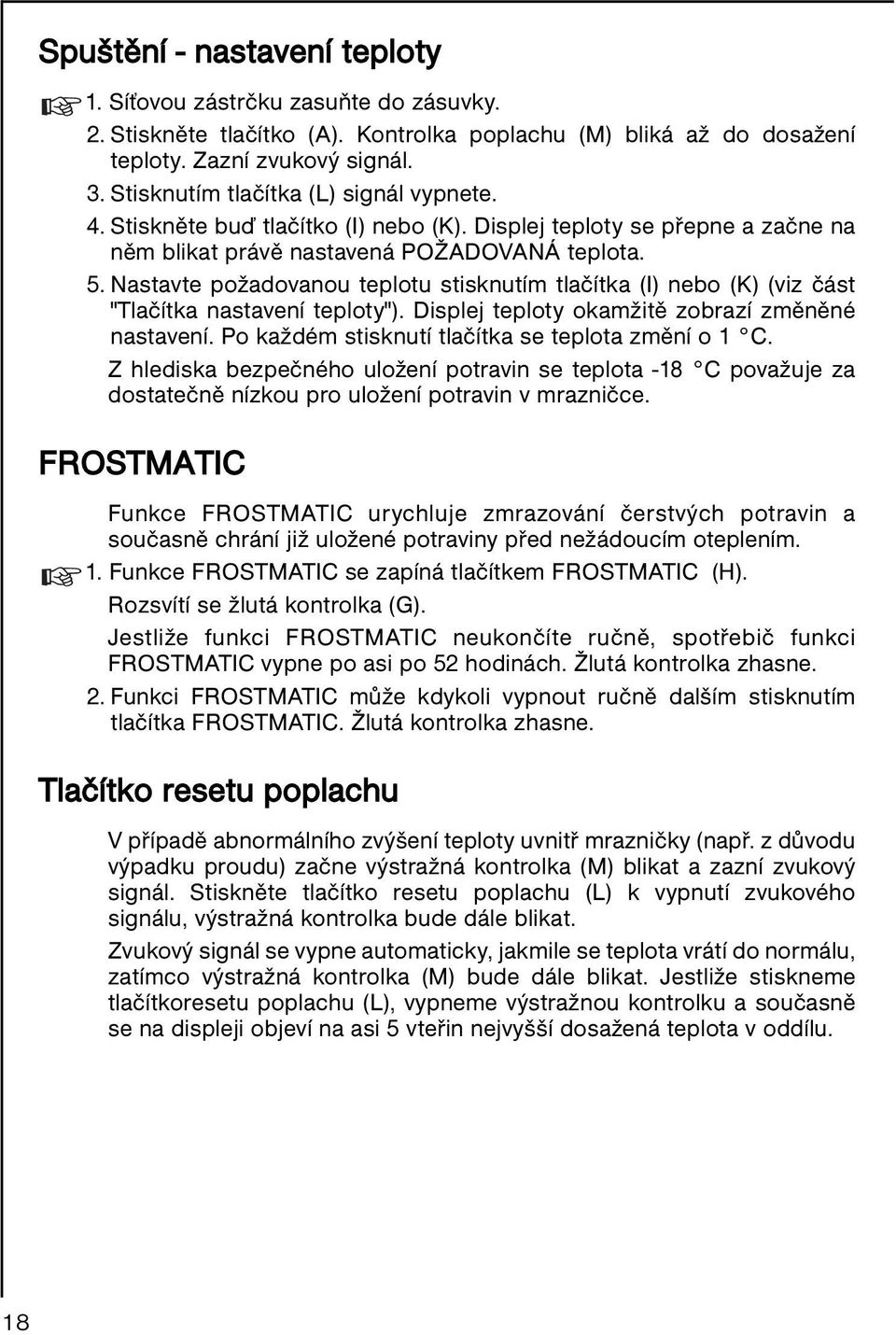

18 Spuštění - nastavení teploty 1. Síťovou zástrčku zasuňte do zásuvky. 2. Stiskněte tlačítko (A). Kontrolka poplachu (M) bliká až do dosažení teploty. Zazní zvukový signál. 3. Stisknutím tlačítka (L) signál vypnete. 4. Stiskněte buď tlačítko (I) nebo (K). Displej teploty se přepne a začne na něm blikat právě nastavená POŽADOVANÁ teplota. 5. Nastavte požadovanou teplotu stisknutím tlačítka (I) nebo (K) (viz část "Tlačítka nastavení teploty"). Displej teploty okamžitě zobrazí změněné nastavení. Po každém stisknutí tlačítka se teplota změní o 1 C. Z hlediska bezpečného uložení potravin se teplota -18 C považuje za dostatečně nízkou pro uložení potravin v mrazničce. FROSTMATIC Funkce FROSTMATIC urychluje zmrazování čerstvých potravin a současně chrání již uložené potraviny před nežádoucím oteplením. 1. Funkce FROSTMATIC se zapíná tlačítkem FROSTMATIC (H). Rozsvítí se žlutá kontrolka (G). Jestliže funkci FROSTMATIC neukončíte ručně, spotřebič funkci FROSTMATIC vypne po asi po 52 hodinách. Žlutá kontrolka zhasne. 2. Funkci FROSTMATIC může kdykoli vypnout ručně dalším stisknutím tlačítka FROSTMATIC. Žlutá kontrolka zhasne. Tlačítko resetu poplachu V případě abnormálního zvýšení teploty uvnitř mrazničky (např. z důvodu výpadku proudu) začne výstražná kontrolka (M) blikat a zazní zvukový signál. Stiskněte tlačítko resetu poplachu (L) k vypnutí zvukového signálu, výstražná kontrolka bude dále blikat. Zvukový signál se vypne automaticky, jakmile se teplota vrátí do normálu, zatímco výstražná kontrolka (M) bude dále blikat. Jestliže stiskneme tlačítkoresetu poplachu (L), vypneme výstražnou kontrolku a současně se na displeji objeví na asi 5 vteřin nejvyšší dosažená teplota v oddílu. 18

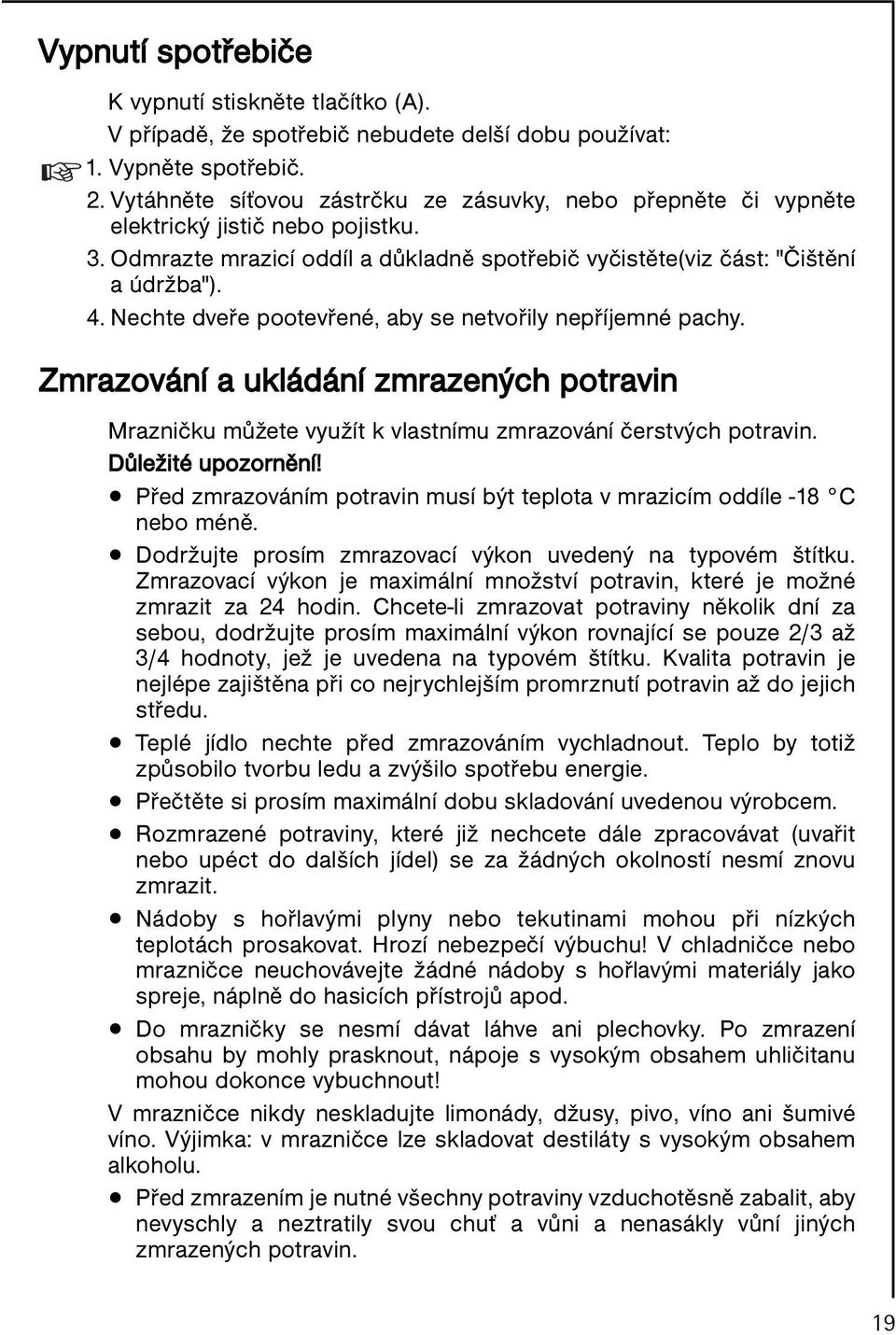

19 Vypnutí spotřebiče K vypnutí stiskněte tlačítko (A). V případě, že spotřebič nebudete delší dobu používat: 1. Vypněte spotřebič. 2. Vytáhněte síťovou zástrčku ze zásuvky, nebo přepněte či vypněte elektrický jistič nebo pojistku. 3. Odmrazte mrazicí oddíl a důkladně spotřebič vyčistěte(viz část: "Čištění a údržba"). 4. Nechte dveře pootevřené, aby se netvořily nepříjemné pachy. Zmrazování a ukládání zmrazených potravin Mrazničku můžete využít k vlastnímu zmrazování čerstvých potravin. Důležité upozornění! Před zmrazováním potravin musí být teplota v mrazicím oddíle -18 C nebo méně. Dodržujte prosím zmrazovací výkon uvedený na typovém štítku. Zmrazovací výkon je maximální množství potravin, které je možné zmrazit za 24 hodin. Chcete-li zmrazovat potraviny několik dní za sebou, dodržujte prosím maximální výkon rovnající se pouze 2/3 až 3/4 hodnoty, jež je uvedena na typovém štítku. Kvalita potravin je nejlépe zajištěna při co nejrychlejším promrznutí potravin až do jejich středu. Teplé jídlo nechte před zmrazováním vychladnout. Teplo by totiž způsobilo tvorbu ledu a zvýšilo spotřebu energie. Přečtěte si prosím maximální dobu skladování uvedenou výrobcem. Rozmrazené potraviny, které již nechcete dále zpracovávat (uvařit nebo upéct do dalších jídel) se za žádných okolností nesmí znovu zmrazit. Nádoby s hořlavými plyny nebo tekutinami mohou při nízkých teplotách prosakovat. Hrozí nebezpečí výbuchu! V chladničce nebo mrazničce neuchovávejte žádné nádoby s hořlavými materiály jako spreje, náplně do hasicích přístrojů apod. Do mrazničky se nesmí dávat láhve ani plechovky. Po zmrazení obsahu by mohly prasknout, nápoje s vysokým obsahem uhličitanu mohou dokonce vybuchnout! V mrazničce nikdy neskladujte limonády, džusy, pivo, víno ani šumivé víno. Výjimka: v mrazničce lze skladovat destiláty s vysokým obsahem alkoholu. Před zmrazením je nutné všechny potraviny vzduchotěsně zabalit, aby nevyschly a neztratily svou chuť a vůni a nenasákly vůní jiných zmrazených potravin. 19

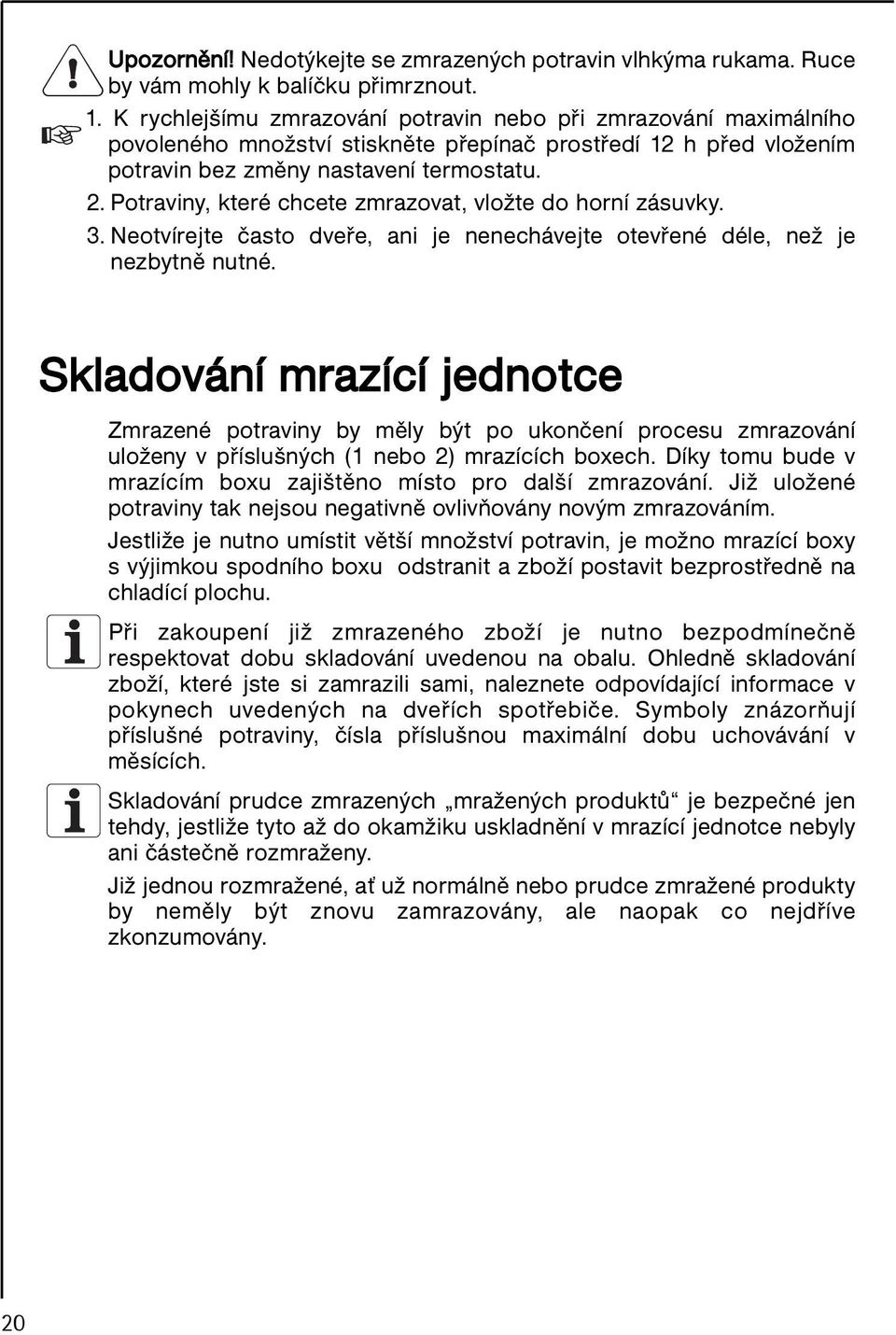

20 Upozornění! Nedotýkejte se zmrazených potravin vlhkýma rukama. Ruce by vám mohly k balíčku přimrznout. 1. K rychlejšímu zmrazování potravin nebo při zmrazování maximálního povoleného množství stiskněte přepínač prostředí 12 h před vložením potravin bez změny nastavení termostatu. 2. Potraviny, které chcete zmrazovat, vložte do horní zásuvky. 3. Neotvírejte často dveře, ani je nenechávejte otevřené déle, než je nezbytně nutné. Skladování mrazící jednotce Zmrazené potraviny by měly být po ukončení procesu zmrazování uloženy v příslušných (1 nebo 2) mrazících boxech. Díky tomu bude v mrazícím boxu zajištěno místo pro další zmrazování. Již uložené potraviny tak nejsou negativně ovlivňovány novým zmrazováním. Jestliže je nutno umístit větší množství potravin, je možno mrazící boxy s výjimkou spodního boxu odstranit a zboží postavit bezprostředně na chladící plochu. Při zakoupení již zmrazeného zboží je nutno bezpodmínečně respektovat dobu skladování uvedenou na obalu. Ohledně skladování zboží, které jste si zamrazili sami, naleznete odpovídající informace v pokynech uvedených na dveřích spotřebiče. Symboly znázorňují příslušné potraviny, čísla příslušnou maximální dobu uchovávání v měsících. Skladování prudce zmrazených mražených produktů je bezpečné jen tehdy, jestliže tyto až do okamžiku uskladnění v mrazící jednotce nebyly ani částečně rozmraženy. Již jednou rozmražené, ať už normálně nebo prudce zmražené produkty by neměly být znovu zamrazovány, ale naopak co nejdříve zkonzumovány. 20

21 Některé dobré informace a rady 1. Stojí za to věnovat pozornost variabilním poličkám, které podstatně zvyšují využitelnost prostoru pro čerstvé potraviny. Změna uspořádání těchto poliček je rovněž možná, když jsou dveře otevřeny v úhlu Po otevření a zavření dveří mrazničky se v důsledku nízké teploty zvýší uvnitř zařízení vakuum. Proto po uzavření dveří vyčkejte 2-3 minuty - jestliže je chcete znovu otevřít - dokud se nevyrovná vnitřní tlak. 3. Věnujte pozornost ovládání mrazničky nastavováním polohy termostatické kontroly tak, aby vnitřní teplota nemohla být nikdy vyšší než -18 C. 4. Je praktické denně se přesvědčit o bezchybném provozu zařízení, abyste si případné závady všimli včas a předešli tak zkažení zmrazených potravin. 5. Normální zvuky při provozu: Klapnutí: Když elektrické ovládání zapne a vypne kompresor, je slyšet zvuk klapnutí. Když je chladicí kapalina pumpována potrubím výměníku na zadní straně do chladiče/výparníku, můžete slyšet zvuk slabého bublání. Bublání: Když je kompresor zapnut a chladící médium začne proudit potrubími, může to být doprovázeno pulsujícím zvukem (bzučením, ševelením, zvukem kapání nebo tečení). Tento zvuk může být slyšet nějakou dobu i poté, co se kompresor vypne. Výparník mrazničky (tato součást ochlazuje mrazicí část zařízení) je pěnou utěsněn ve skříni. Teplota této části se v průběhu činnosti mění a současně s tím se také trochu mění její rozměry. Tyto změny by mohly způsobit zvuk praskání, který je přirozeným a neškodným jevem. 6. Pokud byste chtěli zkontrolovat teplotu potravin uložených v chladničce, nastavte knoflík termostatu do střední polohy, umístěte doprostřed chladicí skříně sklenici s vodou a dejte do ní teploměr s přesností +/- 1 C. Jestliže naměříte po 6 hodinách hodnotu mezi +3 C a +8 C, chladnička pracuje správně. Toto měření by se mělo provádět za stálých podmínek (bez změny v uložení potravin do chladničky). 7. Jestliže s použitím teploměru měříte teplotu v mrazničce, umístěte ho mezi potraviny, protože tak bude odrážet skutečnou teplotu uložených věcí. 21

22 Informace a poznámky V této kapitole jsou uvedeny praktické informace a poznámky, jak používat spotřebič a dosáhnout maximálních úspor energie, a také obsahují informace o spotřebiči, týkající se životního prostředí. Jak ušetřit energii 1. Vyvarujte se umístění přístroje na místě, které je vystaveno prudkému slunečnímu záření, nebo v blízkosti zdrojů tepla. 2. Dbejte na dostatečné větrání kondenzátorů a kompresoru. Proto by neměla být blokována cesta pro volnou cirkulaci vzduchu. 3. Uchovávejte potraviny v nádobách, které se dají dobře zavírat, nebo zabalené ve fólii, abyste se tak vyvarovali vznikání nadměrné námrazy. 4. Vyvarujte se zbytečného otevírání dveří nebo jejich otevírání na delší dobu. 5. Teplé potraviny byste měli ukládat do chladicí jednotky pouze tehdy, jestliže již byly ochlazeny na pokojovou teplotu. 6. Kondenzátor je nutno neustále udržovat v čistotě. Spotřebič a životní prostředí Tento spotřebič neobsahuje plyny, které by mohly poškodit ozónovou vrstvu ani ve svém chladicím okruhu ani v izolačním materiálu. Vyřazený spotřebič by se neměl vyhazovat do komunálního odpadu. Dávejte pozor, aby se nepoškodila chladicí jednotka, zejména na zadní straně blízko tepelného výměníku. Informace o místech shromažďování odpadu můžete získat u úřadů místní samosprávy. Materiály použité na tomto spotřebiči a označené symbolem jsou recyklovatelné. 22

23 Odmražování Provoz zařízení je doprovázen kondenzací části vlhkosti v chladících a mrazících prostorách ve formě tvoření námrazy a ledu. Silné vrstvy námrazy a ledu mají izolační účinek, který snižuje chladící výkonnost, což má za následek zvyšování teplot uvnitř prostorů ledničky a mrazničky, a tím i zvýšení spotřeby energie. V zařízení tohoto typu probíhá odmražování chladících povrchů plně automaticky, bez nutnosti jakéhokoliv vnějšího zásahu. Regulace teploty přeruší čas od času na kratší nebo delší dobu chod motorem poháněného kompresoru během této doby chlazení neprobíhá a v důsledku vnitřního tepelného namáhání skříně zařízení stoupne teplota chladícího povrchu nad 0 C, a dojde k odmražování. Když teplota chladícího povrchu dosáhne +3 až +4 C, obnoví regulace teploty opět funkci systému. Odtátá voda je odváděna ze sběrného kanálu přes zadní stěnu ledničky do odpařovací misky připevněné na horní straně kompresoru, a odpaří se působením tepla zahřátého kompresoru. Dbejte laskavě na pravidelné kontrolování a čištění odváděcího kanálu roztáté vody, protože v případě jeho ucpání nateče voda do isolace zařízení, a způsobí jeho předčasnou závadu. Vyčistěte odváděcí kanál roztáté vody čističem trubičky, který je součástí zařízení a který je vidět na obrázku. Čistič trubičky uložte do odváděcího otvoru. Nejtypičtějším případem, při kterém může dojít k ucpání odváděcího otvoru, je uložení potravin zabalených do papíru. Papír se dotkne zadní stěny zařízení a přimrzne na ni. Vyjímáte-li v tomto okamžiku potravinu, papír se roztrhne, dostane se do odváděcího otvoru, a může jej ucpat. Ze shora uvedeného důvodu dávejte laskavě pozor při ukládání potravin, zabalených do papíru, do ledničky. V případě zvýšeného namáhání, na příklad v horkých letních dnech, se může stát to, že lednička poběží nepřetržitě. Během této doby automatické odmražování nefunguje. Je normální, když po cyklu odmražování zůstane na zadní stěne ledničky drobný povlak ledu nebo námrazy. U zařízení tohoto typu ke odmražování mrazničky plně automatické. 23

24 Pravidelné čištění Zařízení čistěte pravidelně. Pro čištění tohoto zařízení nepoužívejte detergenty, abrasivní nebo silně zapáchající čistící prostředky, voskové lešticí prostředky nebo desinfekční prostředky či výrobky obsahující alkohol. Před čištěním vytáhněte vidlici síťové šňůry zařízení ze zásuvky síťového rozvodu. Čištění interiéru Vnitřní části zařízení a jeho příslušenství čistěte teplou vodou a kyselým uhličitanem sodným (5 ml na 0.5 litru vody). Všechno opláchněte a důkladně vysušte. Těsnící profil dveří čistěte čistou vodou. Čištění exteriéru Vnější části zařízení čistěte teplou vodou a kyselým uhličitanem sodným (5 ml na 0.5 litru vody). Doporučuje se jednou nebo dvakrát ročně odstranit prach a nečistoty usazené na zadní straně zařízení a na kondenzátoru, a vyčistit odpařovací misku umístěnou na horní straně kompresoru. Po očištění připojte zařízení znovu na napájecí napětí. 24

25 Když něco nefunguje správně Během provozu spotřebiče se mohou často vyskytnout některé drobné, ale nepříjemné potíže, které nevyžadují přivolání servisního technika. V následující tabulce jsou uvedeny příslušné informace, jak se vyhnout zbytečnému placení za servis. Chtěli bychom, abyste si uvědomovali, že provoz spotřebiče provází určité zvuky (kompresoru a cirkulujícího chladiva). Takové zvuky nepředstavují závadu, nýbrž jsou součástí normálního provozu. Ještě bychom chtěli upozornit, že spotřebič pracuje přerušovaně, takže zastavování kompresoru neznamená, že by docházelo k poruše dodávky proudu. Z toho vyplývá požadavek, že se nesmíte dotýkat elektrických částí spotřebiče, dokud není spotřebič vypnut. Problém V chladničce je příliš velké teplo. V mrazničce je příliš velké teplo. U zadní desky chladničky teče voda. Do chladničky teče voda. Na podlahu vytéká voda. Možná příčina Řešení Termostat může být chybně Nastavte knoflík termostatu do vyšší nastaven. polohy. Byly vloženy nedostatečně chladné Potraviny položte na vhodné místo. potraviny, nebo byly vloženy špatně. Dveře nezavírají těsně nebo nejsou Zkontrolujte, zda dveře dobře zavírají dobře zavřeny. a zda těsnění není poškozeno nebo znečištěno. Termostat může být chybně nastaven. Dveře nezavírají těsně, nebo nejsou dobře zavřeny. Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství. Zmrazované výrobky byly umístěny příliš blízko sebe. To je normální. Při automatickém odmrazování led na zadní desce taje. Vývod odtáté vody z chladničky může být zanesen. Vložené výrobky mohou vodě bránit ve stékání do sběrače. Odtátá voda nestéká vývodem do odpařovací misky nad kompresorem. Nastavte knoflík termostatu do vyšší polohy. Zkontrolujte, zda dveře dobře zavírají a zda těsnění není poškozeno nebo znečištěno. Několik hodin vyčkejte a pak teplotu zkontrolujte znovu. Výrobky umístěte tak, aby kolem nich mohl volně proudit vzduch. Vyčistěte vývod odtáté vody. Přemístěte výrobky, aby se zadní desky nedotýkaly přímo. Zaveďte vývod odtáté vody do odpařovací misky. 25

26 Problém Tvoří se příliš mnoho ledu a námrazy. Kompresor nepřetržitě běží. Spotřebič je hlučný. Možná příčina Potraviny nejsou dobře zabaleny. Dveře nejsou dobře zavřeny nebo nezavírají těsně. Termostat může být chybně nastaven. Termostat je chybně nastaven. Dveře nejsou správně zavřeny nebo nezavírají těsně. Dovnitř byly vloženy potraviny ke zmrazování ve velkém množství. Byly vloženy příliš teplé výrobky. Spotřebič je postaven v příliš teplém místě. Zástrčka není správně zapojena do zásuvky. Spotřebič vůbec nepracuje. Nefunguje ani chlazení ani osvětlení. Kontrolky Termostat není zapnutý. nesvítí. Jsou spálené pojistky nebo vypnutý jistič. V zásuvce není napětí. (Zkuste zástrčku zapojit do jiné zásuvky) Spotřebič není správně ustaven. Řešení Potraviny lépe zabalte. Zkontrolujte, zda dveře dobře zavírají a těsnění je nepoškozeno a čisté. Nastavte knoflík termostatu do polohy s vyšší teplotou. Nastavte knoflík termostatu do polohy s vyšší teplotou. Zkontrolujte, zda dveře dobře zavírají a těsnění je nepoškozeno a čisté. Několik hodin vyčkejte a pak teplotu zkontrolujte znovu. Nevkládejte potraviny teplejší než je teplota v místnosti. Zkuste snížit teplotu v místnosti kde je spotřebič umístěn. Zapojte zástrčku do zásuvky správně. Vyměňte pojistky nebo zapněte jistič. Spusťte spotřebič podle pokynů v kapitole Uvedení do provozu. Zavolejte kvalifikovaného elektrikáře. Zkontrolujte, zda spotřebič pevně stojí (všechny čtyři nožky by měly sedět na podlaze). Pokud tyto rady nepovedou k žádoucímu výsledku, zavolejte nejbližší značkové servisní středisko. 26

27 Odstraňování závad Jak vyměnit žárovku Jestliže je žárovka pro vnitřní osvětlení přepálená, můžete ji sami vyměnit tak, jak popisuje následující postup: Přerušte přívod proudu kpřístroji. Odšroubujte šroub, kterým je připevněn kryt (1), stiskněte, jak je vidět na obrázku, jazýček, který se nachází vzadu (2), a odstraňte kryt ve směru šipky (3), pak je možno žárovku vyměnit (typ: T V, 15 W, objímka E14). Po výměně žárovky nasaďte kryt zpátky tak, aby zaklapl, zašroubujte šroub zpátky a obnovte přívod proudu. Chybějící osvětlení provoz přístroje nikterak negativně ovlivňuje. Elektrické připojení Tato chladnička je navržena pro provoz se střídavým napájecím napětím 230 V, 50 Hz. Zástrčka musí být zapojena do zásuvky opatřené kolíkem, připojeným na ochranný vodič. Jestliže taková zásuvka není k dispozici, je nutné zadat u elektrikáře s příslušnou kvalifikací, aby v blízkosti spotřebiče takovou zásuvku, vybavenou ochranným vodičem podle platných předpisů instaloval. Tento spotřebič odpovídá následujícím direktivám (směrnicím) E.E.C.: 73/23 EEC ze dne (Směrnice o nízkém napětí) ve znění pozdějších předpisů, 89/336 EEC ze dne (Směrnice o elektromagnetické kompatibilitě) ve znění pozdějších předpisů. - 96/57 EHS - 96/09/03 (Směrnice o energetické účinnosti) a její další znění 27

28 Odborné výrazy Chladivo Kapaliny, které je možno použít pro výrobu chladu, se nazývají chladivy. Chladiva mají poměrně nízký bod varu, tak nízký, že teplo z potravin, uložených v chladicím zařízení, může přivést chladivo do varu, případně je odpařit. Chladicí okruh Uzavřený chladicí okruh, v němž se nachází chladivo. Hiavními částmi chladicího okruhu jsou výparník, kompresor, kondenzátor a potrubí. Výparník Ve výparníku se chladivo odpařuje. Stejně jako všechny kapaliny potřebuje i chladivo k odpařování teplo. Toto teplo je odebíráno z vnitřního prostoru chladničky, který se tím ochlazuje. Proto je výparník umístěn ve vnitřním prostoru chladničky nebo je uložen v pěnové hmotě bezprostředně za zadní stěnou a není proto vidět. Kompresor Kompresor vypadá jako malý váleček. Je poháněn vestavěným elektromotorem a je umístěn vzadu ve spodní části chladničky. Úkolem kompresoru je odsávat chladivo ve formě páry z výparníku, komprimovat je a dopravit dále do kondenzátoru. Kondenzátor Kondenzátor má většinou podobu mřížky. V kondenzátoru se zkapalňuje chladivo, zkomprimované v kompresoru. Přitom se uvolňuje teplo, jež se předává z povrchu kondenzátoru do okolního vzduchu. Kondenzátor je proto umístěn zvnějšku, většinou na zadní straně chladničky. 28

29 Servis Pokud v případě poruchy nenajdete pomoc v tomto návodu k použití, obraťte se na náš servis. Adresy a telefonní čísla najdete na přiloženém "Záručním listu. Cílená příprava náhradních dílů může ušetřit zbytečné cestování a náklady. Uvádějte proto následující údaje vašeho spotřebiče: označení modelu číslo výrobku (PNC) výrobní číslo (S-No.) Tyto údaje najdete na výrobním štítku, umístěném na levé vnitřní straně chladničky. Abyste je měli vždy ihned po ruce, doporučujeme, abyste si je na toto místo zapsali. Zároveň sdělte servisu co možno nejpřesněji: Jak se porucha chladničky projevuje? Za jakých okolností porucha vznikla? 29

30 Tisztelt vevõnk! Mielõtt az új hûtõszekrényt üzembe helyezi, kérjük olvassa el figyelmesen a jelen Használati utasítást. Ennek révén hasznos információkat szerezhet a berendezés biztonságos használatával, felállításával és karbantartásával kapcsolatban. Õrizze meg a jelen Használati utasítást, hogy a késõbbiekben is fel tudja lapozni és az esetleges továbbadásnál adja át az új tulajdonosnak. Tanács: A jelen Használati utasítás több mûszakilag hasonló, de különbözõ felszereltségu modellhez szolgál. Csak azokat az információkat vegye figyelembe, amely az Ön készülékének kivitelére vonatkozik. A (háromszögbe helyezett) felkiáltójel és/vagy figyelmeztetõ szavak (Figyelmeztetés! Vigyázat! Figyelem!) olyan tanácsokat emelnek ki, amelyek az Ön biztonsága vagy a berendezés mûködése szempontjából fontosak. Ezeket feltétlenül vegye figyelembe. 1. Ez a jel és a hozzátartozó szám lépésrõl lépésre végigvezeti Önt a berendezés használatának fázisain 2. Ez után a jel után a berendezés használatával és gyakorlati alkalmazásával kapcsolatos kiegészítõ információk szerepelnek. A lóhere jele után a berendezés gazdaságos és környezetkímélõ használatára vonatkozó tippeket és tanácsokat talál. Az esetleges üzemzavarok elhárítására a jelen Használati utasításban tanácsok találhatók a "Mit tegyünk, ha " szakaszban. Amennyiben az ott található tanácsok útján a mûszaki hibát nem lehetett elhárítani, az alábbi helyen tud további segítséget kapni: LEHEL Hûtõgépgyár Kft Vevõszolgálat 1142 Budapest, Erzsébet királyné útja 87. T: Itt választ kaphat a berendezés felszereltségére és alkalmazására vonatkozó valamennyi kérdésére. Természetesen szívesen veszünk mindenféle kívánságot, javaslatot és kritikát. Célunk az, hogy vásárlóink hasznára tovább javítsuk termékeinket és szolgáltatásainkat. Mûszaki problémák esetén az Önhöz legközelebbi vevõszolgálatunk rendelkezésére áll (a címeket és telefonszámokat a garancialevélben, illetve a szervízlistában adtuk meg). További információk a "Vevõszolgálat" szakaszban találhatók. 30

31 Tartalomjegyzék Biztonság...33 Hulladék eltávolítása...35 A berendezés csomagolására vonatkozó információk...35 Régi hûtõszekrények kiselejtezése...35 A berendezés szállítása...35 A szállítási védelem eltávolítása...36 Elhelyezés...36 Ajtónyitás változtatása...38 Üzembehelyezés elõtt...40 Kapcsoló- és jelzõberendezés, hûtõszekrény...40 Hõmérsékletbeállító gombok...40 Hõmérséklet kijelzés...41 Indítás - a hõmérséklet beállítása...41 GYORSHÛTÉS...41 Nyaralás alatti üzemmód...42 A hûtõkészülék használata...42 Belsõ kialakítás...43 Tároló polcok...43 Kosár...43 A helyes tárolás...43 Kapcsoló- és jelzõberendezés, fagyasztó...44 Hõmérsékletbeállító gombok...44 Hõmérséklet kijelzés...45 Indítás - a hõmérséklet beállítása...45 GYORSFAGYASZTÁS...45 Riasztó törlési gomb...45 A készülék kikapcsolása...46 Fagyasztás és a fagyasztott élelmiszer tárolása

32 Tárolás a fagyasztókészülékben...48 Hasznos tudnivalók és tanácsok...49 Ötletek és gondolatok...50 Így lehet energiát megtakarítani...50 Szekrény és környezet...50 Karbantartás...51 Leolvasztás...51 Redszeres tisztítás...52 Belsõ tisztítás...52 Külsõ tisztítás...52 Ha valami nem mûködik...53 Tanácsok meghibásodások esetére...53 Izzólámpa cseréje...55 Villamos csatlakozás...55 Szakkifejezések

33 BIZTONSÁG A hûtõszekrény biztonsága megfelel a mûszaki szabályoknak és a berendezések biztonságával kapcsolatos rendelkezéseknek. Ezen túlmenõen a biztonsággal összefüggésben az alábbiakról kívánjuk tájékoztatni: Rendeltetésszerû használat A hûtõszekrény háztartásokban történõ alkalmazásra szolgál. Élelmiszerek hûtésére, lefagyasztására és mélyhûtött állapotban történõ tárolására, valamint jégkocka készítésére használható. Amennyiben a berendezést nem rendeltetésszerûen vagy hibásan használják, az esetleg fellépõ károkkal kapcsolatosan a gyártó cég semmiféle felelõsséget nem vállal. A berendezés átépítése vagy módosítása biztonságtechnikai szempontok miatt nem megengedett. Amennyiben a hûtõszekrényt ipari célra vagy élelmiszerek hûtésén, fagyasztásán és mélyhûtött állapotban történõ tárolásán kívül másra használják, az adott területre érvényes törvényi rendelkezéseket figyelembe kell venni. Az elsõ üzembe helyezés elõtt Ellenõrizze a hûtõszekrényt, nem érte-e szállítás közben károsodás. Sérült berendezést nem szabad üzembe helyezni! Sérülés esetén forduljon a szállító céghez. A hûtõszekrény felállításánál gyõzõdjön meg arról, hogy az nem áll a hálózati kábelen. Hûtõközeg A berendezés a hûtõkörben olyan hûtõközeget tartalmaz (izobután, R 600a), ami környezetbarát természetes gáz, azonban gyúlékony. Figyelmeztetés - a berendezés szállításánál és felállításánál ügyeljen arra, hogy a hûtõkör egyetlen eleme se szenvedjen károsodást. Amennyiben a hûtõkör megsérült: - nyílt lángot és szikrát adó eszközt használni tilos! - azt a helyiséget, ahol a berendezés áll, alaposan ki kell szellõztetni. Gyermekekkel kapcsolatos biztonsági intézkedések A csomagolás elemei (fóliák, stiropor elemek) a gyermekekre veszélyesek lehetnek (fulladás veszély!) A gyermekeket tartsuk távol a csomagoló anyagoktól! A kiöregedett berendezést a leselejtezéskor használhatatlanná kell tenni: a hálózati csatlakozót ki kell az aljzatból húzni, a hálózati kábelt le kell vágni, az esetleg meglévõ reteszelõ és záró elemeket el kell távolítani, illetve használhatatlanná kell tenni. Ezzel megakadályozhatja, hogy gyermekek játékból bezárják magukat a berendezésbe (fulladás veszély!) vagy egyéb életveszélyes helyzetbe kerüljenek. A gyermekek rendszerint nem ismerik fel azokat a veszélyeket, amelyek a háztartási berendezések üzemeltetése során felléphetnek. Biztosítsa ezért a megfelelõ felügyeletet és ne engedje meg, hogy gyermekek játsszanak a hûtõszekrénnyel. A készülék kialakítása nem olyan, hogy azt csökkent fizikai, értelmi vagy mentális képességû, illetve megfelelõ tapasztalatok és ismeretek híján lévõ személyek (beleértve a gyermekeket is) használhassák, hacsak a biztonságukért felelõs személy nem biztosít számukra felügyeletet és útmutatást a készülék használatára 33

34 34 vonatkozóan. Gondoskodni kell a gyermekek felügyeletérõl annak biztosítása érdekében, hogy ne játsszanak a készülékkel. A mindennapi használatban Éghetõ gázt vagy folyadékot tartalmazó tartályok a hûtés hatására tömítetlenekké válhatnak. Ez robbanásveszélyt jelent! Ezért éghetõ anyagot tartalmazó tartályokat, mint pl. spray palackokat, öngyújtó utántöltõ palackokat, stb. tilos a hûtõszekrényben tárolni. Palackokat és italos dobozokat nem szabad a fagyasztórekeszbe tenni. Ezek megrepedhetnek, amikor a tartalmuk megfagy - sõt szénsav tartalmú italok esetén fel is robbanhatnak. Limonádékat, gyümölcsleveket, bort, sört, pezsgõt, stb. soha ne tegyünk a fagyasztórekeszbe. Kivételt képeznek a magas alkoholtartalmú szeszes italok. A jégkockát soha ne vegyük közvetlenül a fagyasztóból történõ kivételt követõen a szánkba! A nagyon hideg jég odafagyhat az ajkunkhoz vagy a nyelvünkhöz és fagyási sérülést okozhat. A mélyhûtött élelmiszereket ne fogjuk meg nedves kézzel: a kezünk odafagyhat és ez sérülést okozhat. Figyelem - a hûtõszekrényben semmilyen olyan elektromos háztartási gépet (pl. elektromos fagylaltkészítõ gépet, keverõgépet, stb.) nem szabad mûködtetni, amit a gyártó cég nem engedélyezett. Figyelem - Annak érdekében, hogy a berendezés mûködõképességét ne befolyásoljuk, a berendezés burkolatán kialakított szellõzõ nyílásokat vagy a beépített bútorok nyílásait nem szabad elzárni, lefedni vagy eltakarni. Figyelem - A leolvasztási folyamat meggyorsításához semmiféle olyan mechanikus vagy mesterséges segédeszközt nem szabad használni, amit a gyártó cég nem engedélyezett. A tisztítási mûveletek megkezdése elõtt a berendezést ki kell kapcsolni, a hálózati zsinórt ki kell húzni a csatlakozó aljzatból vagy a biztosítékot le kell kapcsolni, illetve ki kell csavarni. A hálózati csatlakozót mindig a dugónál, sohasem a kábelnél fogva kell az aljzatból kihúzni! Elosztódobozt, csatlakozó elemet, illetve hosszabbító kábelt nem szabad használni! Meghibásodás esetén: Amennyiben valamilyen üzemzavar lépne fel, elõször olvassa el a jelen Használati utasítás "Mit tegyünk, ha " szakasznál leírtakban a vonatkozó részt. Ha az ott található tanácsok nem segítenek a hiba elhárításában, ne nyúljon többet a berendezéshez. A hûtõszekrényt kizárólag szakember javíthatja. A szakszerûtlen javítás komoly veszélyforrás lehet: a javítás érdekében forduljon a szaküzlethez vagy a vevõszolgálathoz. Gyõzõdjön meg, hogy a készülék hátoldalán található hálózati csatlakozó kábel mechanikai sérüléstõl mentes legyen! - A sérült hálózati csatlakozó túlmelegedhet és tüzet okozhat! Ügyeljünk, hogy az elektromos csatlakozó kábelre semmilyen tárgy ne kerüljön, ill. a kábel ne kerülhessen a készülék alá. - Rövidzárlat és tûz keletkezhet. Áramtalanításkor a villásdúgót a csatlakozó aljzatból a villásdugó megfogásával húzzuk ki!

35 - A kábel sérülése rövidzárlatot, tüzet és/vagy áramütést okozhat. - A sérült hálózati csatlakozó kábelt, kizárólag, a gyártó által feljogosított márkaszerviz képviselõje cserélheti le. Csak szakszerûen rögzített csatlakozó aljzathoz csatlakoztassuk a készüléket! - Áramütés vagy tûz keletkezhet. Hulladék eltávolítása A berendezés csomagolására vonatkozó információk Valamennyi felhasznált anyag környezetbarát. Ennek megfelelõen a tárolása, illetve szemétégetõben történõ elégetése nem jelent veszélyt. Az anyagok vonatkozásában: A mûanyagok ismételten felhasználhatók és a következõképpen vannak jelölve: >PE< polietilént jelent, ilyenek pl. a külsõ borítás és belül a tasakok, >PS< habosított polistirolt jelent, ilyenek pl. a kitámasztó párnázatok (alapvetõen freon mentes). Régi hûtõszekrények kiselejtezése Környezetvédelmi szempontokból a hûtõszekrényt szakszerûen kell kiselejtezni. Ez vonatkozik a most lecserélt régi berendezésére és - amikor majd kiszolgált - a jelenleg üzembehelyezésre kerülõ új berendezésre is. Figyelmeztetés! A kiselejtezésre kerülõ régi hûtõszekrényt elõször használhatatlanná kell tenni. A hálózati csatlakozó kábelt húzza ki a csatlakozó aljzatból, a hálózati kábelt le kell vágni, az esetleg meglévõ reteszelõ és záró elemeket el kell távolítani, illetve használhatatlanná kell tenni. Ezzel megakadályozhatja, hogy gyermekek játékból bezárják magukat a berendezésbe (fulladás veszély!) vagy egyéb életveszélyes helyzetbe kerüljenek. A kiselejtezéssel kapcsolatos tanácsok: A hûtõszekrényt nem szabad a háztartási hulladékkal együtt kidobni. A hûtõkör elemeinek, elsõsorban a hátoldalon lévõ hõcserélõnek, nem szabad megsérülniük. A lomtalanítás idõpontjáról tájékozódjon a helyi köztisztasági szervnél, illetve a polgármesteri hivatalnál. A berendezés szállítása A berendezés szállításához két személy szükséges. A berendezést álló helyzetben és lehetõség szerint az eredeti csomagolásban kell szállítani. 35
