HASZNÁLATI, TELEPÍTÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ

Átírás

1 Model Szám:165936F Kétoszlopos, 4 tonna teherbírású, alsó átkötésű csápos emelő. HASZNÁLATI, TELEPÍTÉSI ÉS KARBANTARTÁSI Tisztelt Vásárló! Köszönjük, hogy termékünket választotta! Kérjük, hogy használatba vétel előtt gondosan olvassa át az útmutatót. Az Ön feledata hogy áttanulmányozza a gép biztonságos használatához és üzemeltetéséhez szükséges útmutatásokat, valamint tisztában legyen a gép használata során felmerülő veszélyekkel. 1

2 FONTOS BIZTONSÁGI UTASÍTÁSOK Biztonsági utasítások 1 év garanciát biztosítunk az egész gépre. Ez idő alatt bármilyen minőségi problémával hozzánk fordulhat. Nem tudunk felelősséget vállalni a helytelen telepítésből, használatból vagy túlterhelésből adódó problémákért. Ez az emelő olyan járművek emelésére lett tervezve amiknek a súlya 4000 kg alatt van. A felhasználó nem használhatja ezt a terméket bármi más célra. Ellenkező esetben cégünk és viszonteladóink nem vállalnak felelősséget az esetleges balesetekért és sérülésekért. Kérjük figyelmesen olvassa el az információs táblát ami az emelőn található a legfontosabb információkkal és soha ne próbáljon az engedélyezettnél nehezebb járművet emelni vele. Kérjük gondosan olvassa el ezt a tájékoztatót az első használat előtt hogy elkerülje a hibás használatból eredő vesztességeket. A felhasználónak tilos bármilyen módosítást végeznie a gép irányító egységén vagy bármely más részén képzett szakember segítsége nélkül. Képzett személy Csak olyan személy használhatja a gépet aki ki lett rá képezve Az elektromos bekötést csak hozzáértő villanyszerelő végezheti. Illetéktelen személy nem tartózkodhat a lift közelében. Telepítés után hivatásos emelőgép szakértőnek át kell vennie a gépet. Figyelmeztetések Ne telepítse a gépet aszfalton és járólapra. Használat előtt figyelmesen olvassa el az összes biztonsági utasítást. Az emelő nem alkalmas kültéri használatra hacsak nem lett külön erre tervezve a vásárló kérésére. Tartsa a kezeit és lábait távol a mozgó részektől. Álljon biztonságos távolságra működtetés során. Csak olyan személy használhatja a gépet aki ki lett képezve rá. Ne viseljen olyan ruházatot aminek a laza részei könnyen beleakadhatnak a gép mozgó részeibe. A balesetek elkerülése érdekében tartsa tisztán az emelő környezetét. Az emelt járművek súlyának a megadott maximum emelési kapacitás alatt kell maradni. Minden alkalommal bizonyosodjon meg hogy a biztonsági reteszek rögzítve vannak mielőtt elkezd dolgozni a felemelt járművön. Bizonyosodjon meg róla hogy a csápkarok a jármű gyártója által ajánlott pontokon lettek rögzítve. Továbbá bizonyosodjon meg róla hogy emelés közben a jármű nem tud lecsúszni a csápokról. Biztosítson rendszeres karbantartást külön ügyelve a gép mozgó részeinek szinkronizáltságára. Ha bármi szokatlant észlel ne használja tovább a gépet és vegye fel a kapcsolatot a forgalmazóval. Ha végzett a gép használatával ne felejtse el leengedni az emelőt a legalsó pozícióba és áramtalanítani. A gyártó tanácsa nélkül ne változtasson semmit az emelő szerkezeti felépítésén. Ha hosszabb ideig nem tervezi használni az emelőt kérjük áramtalanítsa, ürítse ki az olajtartályt és hidraulika olajjal kenje be a mozgó részeket. Képzés Csak olyan személy használhatja a gépet aki ki lett képezve rá. Szükség esetén képzést tudunk biztosítani szakértők bevonásával. Figyelem: Környezetvédelmi okokból kérjük a megfelelő módon szabaduljon meg a használt olajtól. 2

3 Figyelem: Környezetvédelmi okokból kérjük a megfelelő módon szabaduljon meg a használt olajtól. Biztonsági, figyelmeztető cimkék Minden biztonsági figyelmeztető címke megtalálható a gépen. A céljuk az hogy felhívják a felhasználó figyelmét az esetleges veszélyforrásokra. A cimkéket tisztán kell tartani, valamint minden esetben pótolni kell őket. Kérjük olvassa el a cimkék jelentését figyelmesen és próbálja megtanulni őket. 3

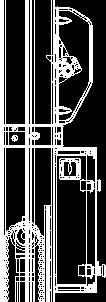

4 Álltalános leírás TERMÉK LEÍRÁSA Ez a csápos emelő többek közt 2 oszlopból, emelőkarokból, hengerekből és motorból áll. Egy elektronikus- hidraulikus rendszer működteti. Egy pumpa biztosít hidraulika olajat a hengereknek és továbbítja azt fel a dugattyúhoz. A dugattyú vezette lánc mozgatja a kocsit és az emelőkarokat. Emelés közben a biztonsági retesz autómatikusan rögzül a biztonsági fogakon ezálltal zárolja az emelő pozícióját. Ennek következtében ha a hidraulikus rendszer tönkre is megy a jármű nem zuhanhat le. Biztonsági felépítés Technikai információk Modell: Max. emelési súly: Max. emelési idő: Max. emelési magasság: Magasság: Szélesség: Oszlopok közötti távolság: F 4000kg 50 Sec 1990mm 2824m m 3520m m 2860mm 4

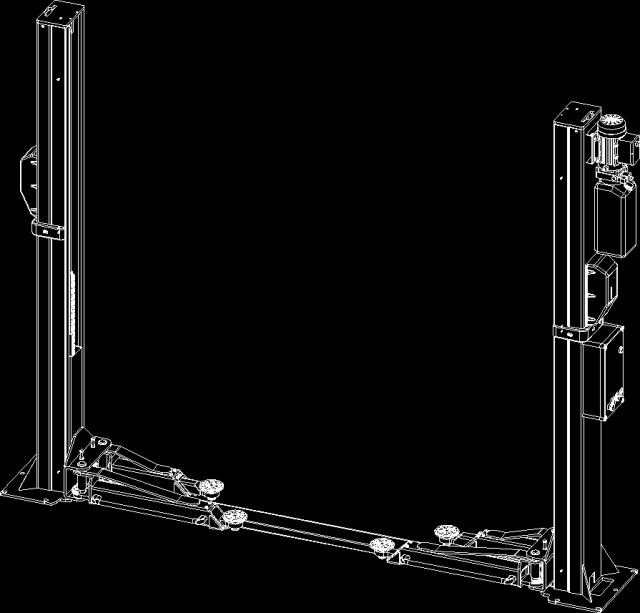

5 Az emelő felépítése 1 Leírás 1 felső takarólap 6 2 olajhenger 2 3 emelőkocsi 4 emelőkar alsó tálca 6 kezelőpanel 7 irányító egység oszlop TELEPÍTÉSI Előkészületek telepítés előtt Lista az alkatrészek ellenőrzéséhez---1 es melléklet ( Csomagolási lista) Nyissa ki a csomagot és az 1 es számú melléklet segítségével ellenőrizze hogy hiányzik -e valami. Kérjük jelezze ha bármi hiányt észlel. Amennyiben észleli a hiányt de nem jelzi nekünk, és úgy telepíti az emelőt, nem tudunk a továbbiakban felelősséget vállalni a gépért és a továbbiakban fizetés ellenében tudunk csak alkatrészt biztosítani. A talajjal szemben állított követelmények. Az emelőt szilárd és sima beton felületen kell felállítani A felület egyenestől való eltérése kevesebb mint 5mm és a vastagsága minimum 400 mm. Újonnan betonozott felületnél 28 nap várakozási időnek el kell telnie. Óvintézkedések telepítéshez Bizonyosodjon meg róla hogy az oszlopok párhuzamosak egymással és merőlegesek a talajra. Az olajvezetéknek és az acélkábel összekötő elemeinek stabilan csatlakoztatva kell lennie. Minden csavart stabilan kell rögzíteni. A próbaemelés alkalmával ne helyezzen járművet az emelőre. 5

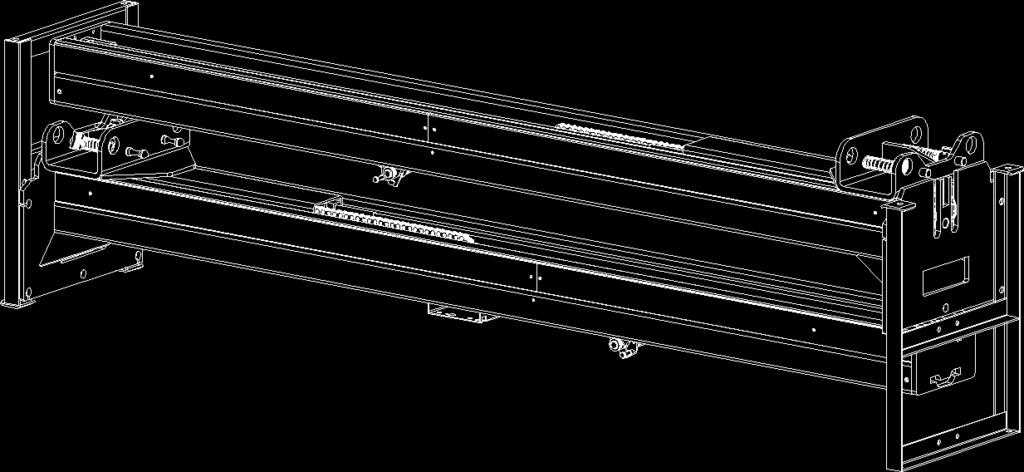

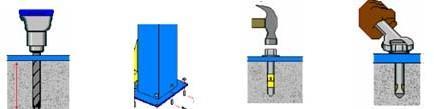

6 Telepítés Első lépés: Távolítsa el a csomagolást, vegye ki a takarólemezt és a kiegészítőket. Második lépés: Tegyen támasztékot a két oszlop közé vagy rögzítse az egyiket daruval és azután távolítsa el a rögzítőelemeket. Figyelem! Kérjük szenteljen külön figyelmet annak érdekében hogy az oszlopok ne eshessenek le. Ez komoly sérüléseket okozhat a gépben és a környezetben is. Harmadik lépés: Miután az első oszlop el lett távolítva helyezzen támasztékot a második oszlop alá és azután távolítsa el a további rögzítőelemeket. Negyedik lépés: Biztosítsa az oszlopokat álló helyzetben ( 3-as melléklet) 1: Nyissa ki a csomagolást és döntse el melyik oszlopra akarja tenni a kezelőpanelt. 2: Rajzolja körbe krétával az alsó tálcát a talajon. Így tudja rögzíteni az oszlop pozícióját Ötödik lépés: állítsa fel az oszlopokat. Elsőnek azt amin a kezelőpanel található. 1:Fúrjon horgonyos lyukakat a betonba a kinyíló kőcsavaroknak. Bizonyosodjon meg róla hogy függőlegesen fúr. 2: Fúrás után takarítsa ki a furatokból a port sűrített levegővel és/vagy fémkefével. Bizonyosodjon meg az oszlopok párhuzamosságáról, az oszlopok a krétázott vonalon kell, hogy maradjanak. 6

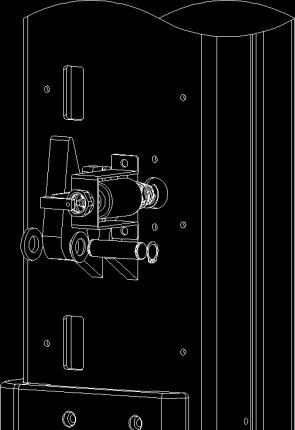

7 Hatodik lépés: A mechanikus biztonsági zárak felszerelése. Szerelje fel a négy biztonsági zár egységet és az elektromágnest. Minden oszlopra kettőt tegyen. ctromágnes Hetedik lépés: Szerelje be az átkötő elemet. Kézzel emelje fel a két emelőkocsit kb 800mm re a talajtól és rögzítse őket a biztonsági zárakkal. Ezután helyezze be az átkötő elemet a két oszlop alsó tálcái közé. Nyolcadik lépés: szinkronizáló drótkötelek csatlakoztatása 1:A lenti ábra szerint csatlakoztassa a szinkronizáló drótköteleket. 2: Emelje fel és rögzítse mindkét emelőkocsit kb. 0,8 méterre a talajszinttől. 3.Ellenőrizze, hogy a biztonsági zár be legyen reteszelve, mielőtt a szinkronizáló drótköteleket telepíti. Fontos, hogy a két emelőkocsi azonos magasságban legyen. 4.Miután beszerelte a szinkronizáló drótköteleket igazítsa mindkét oldalon azonos feszesre őket. A megfelelő és egyforma feszességet segít megítélni a drótkötelek hangja emelés közben. Próbálja ki az emelőt és finomítson a kötelek feszességén. 5. Fontos hogy zsirozzon beszerelés után. 7

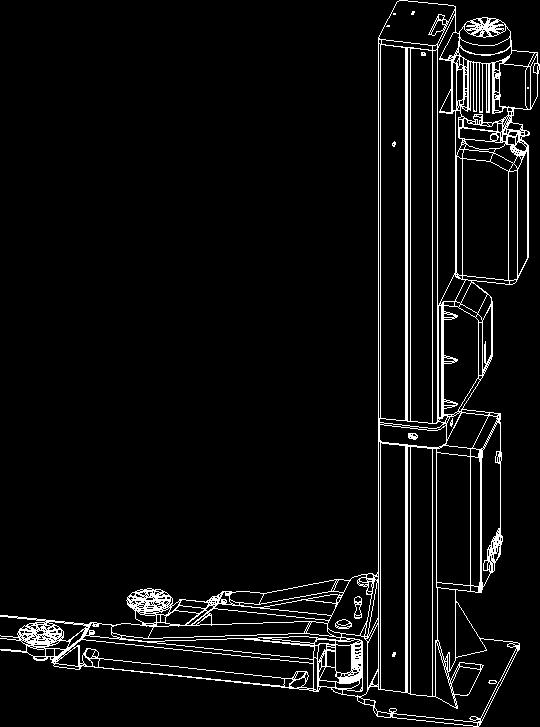

8 Kilencedik lépés: Szerelje fel a hidraulikus pumpa egységet a vezérlő oszlopra. 8

9 Tizedik lépés: Csatlakoztassa a hidraulikavezetékeket. Csatlakoztassa hidraulikavezetékeket az ábra szerint. Tizenegyedik lépés: Elektronika bekötése 1:Rögzítse a vezérlőegységet a vezérlőoszlopon. 9

10 irányító egység 2:Kösse össze a gyorscsatlakozókat az elektromágnesek között Elektromágnes Elecromágnes irányító egység 3:Kösse össze a szolenoid szelepet és a motor vezetékét. Tizenkettedik lépés: Az elektonikai és a hidraulikavezetékek védelme a takarólemezzel. Tizenharmadik lépés: Emelőkarok telepítése Helyezze fel az emelőkarokat az emelőkocsikra. Bizonyosodjon meg róla, hogy stabilan rögzítve legyenek és jól álljanak a karok. Ellenőrizze a csápkar biztonsági reteszének működését 10

11 Tizennegyedik lépés: Töltse fel a hidraulikaolajat A tank maximum kapacitása 10L. Az emelő zavartalan működése érdekében, az olajmennyiségnek a tankban mindig el kell érnie a maximum kapacitás 4/5- ét súrlódásmentesítő hidraulikus olaj télre nyárra Tizenötödik lépés: Próbaindítás Az üzembe helyezés közben mindvégig kísérje figyelemmel az emelőberendezést, illetve a működését leíró használati utasítást. Ne emeljen gépjárművet az emelővel a tesztelő próbaüzem alatt. Nem emelhető jármű, mielőtt a készreszerelést teljes körűen el nem végeztük és nem ellenőriztünk minden funkciót a biztonsági berendezéseken, valamint nem ellenőriztük a rögzítések és bekötések megfelelő állapotát. Tizenhatodik lépés: Rögzítse a védelmi lábtakarókat, a védő sodronytakarókat, az elektromágnesek védőburkolatát valamint a felső véglezárókat és emelőtálcákat. tizenhetedik lépés: Rögzítse az alap takarólemezét zárócsavar Telepítés utáni ellenőrző lista Ellenőrző lista 1 Az oszlopok merőlegesek a talajra? 2 Az oszlopok párhuzamosak? 3 A hidraulikavezetékek jól vannak csatlakoztatva? 4 A szinkronizáló drótkötelek jól vannak bekötve? 5 Az emelőkarok stabilan vannak rögzítve? 6 Minden elektronika helyesen van bekötve? 7 Minden részegység stabilan össze van csavarozva? 8 Minden szükséges rész megfelelően lett zsírozva? Igen Nem 11

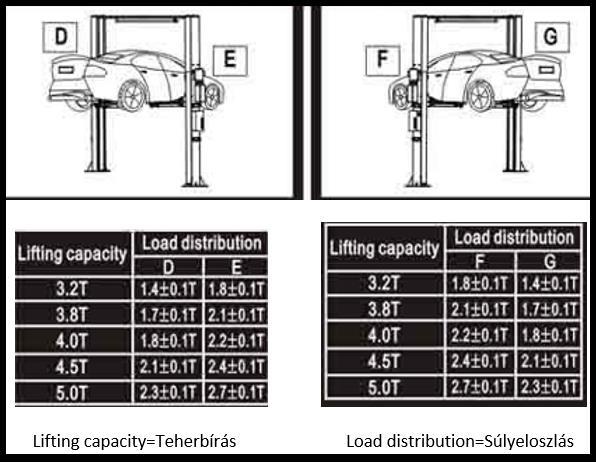

12 HASZNÁLATI UTASÍTÁSOK Elővigyázatosság Ellenőrizze az összes olajvezetéket. Csak akkor kezdheti használni az emelőt ha nincs szivárgás. Az emelőt tilos használni ha bármelyik biztonsági berendezése hibásan működik Tilos az emelőt használni ha a súlyközéppontja nem pontosan az emelőkarok középpontjába esik. Amennyiben ez nem teljesül az EverLift valamint forgalmazói nem vállalnak felelősséget bármilyen ebből következő eseményért. A biztonsági zónán belül ne tartózkodjanak személyek, illetve ne legyenek akadályozó tárgyak használat közben. A lift üzemeltetőjének is biztonságos távolságban kell tartózkodnia használat közben. Miután a lift elérte a kívánt magasságot kérjük áramtalanítsa a gépet megelőzendő bármely hozzá nem értő ember hozzáférését a mozgató mechanikához. Bizonyosodjon meg róla hogy a biztonsági reteszek zárva vannak mielőtt dolgozni kezd a jármű alatt valamint hogy más személy nem tartózkodik a jármű alatt mozgatás közben A működés folyamatábrája Emelés Leengedés Start Start Kapcsolja be a főkapcsolót. Kapcsolja be a főkapcsolót. Nyomja meg a fel gombot. Nyomja meg a Le gombot Hengerdugattyú hajtja a láncot A lánc felfelé mozgatja az emelőkocsit Az emelő leereszkedett Az emelő felemelkedett 12

13 Használati utasítások Leírás Főkapcsoló Jelzőfény Fel gomb Biztonsági zár gomb Le gomb Vészhelyzeti leállító gomb Funkció Az áramellátást vezérli Jelez ha a gép áram alatt van Emeli a gépkarokat Biztosítja a védelmet használat közben Leengedi a gépkarokat Garantálja a biztonságot Emelés Győződjön meg arról, hogy a kezelőszemélyzet olvasta és értelmezte kézikönyvet. Az emelőkocsik és az azokon rögzített csápkarok a legalsó pozícióban legyenek. Ilyenkor a csápkar biztosításnem reteszelt, a karok szabadon elmozdíthatóak. A csápkarokat menetiránnyal párhuzamosan kell elfordítani. Állítsa a gépjárművet központosan az oszlopok közé. A csápkarokat a járműgyártó előírásainak megfelelően a jármű súlypontjai alá helyezzük. A karokat, a felfogótányérokat, melyek gumitányérral ellátottak teleszkópikusan kihúzhatjuk, és a jármű alá tolhatjuk. Állítsa be a karokat úgy, hogy a gépjármű súlypontja az adapterek között legyen. Emelje a karokat a FEL (3) gombbal addig, amíg az adapterek a gépjárműhöz érnek, és ellenőrizze, hogy azemelési pontoknál vannak-e az emelőtányérok. Ellenőrizze, hogy a csápkarokat reteszelő emeltyűk kizárják a csápkarok további elmozdulását, ennek megfelelően biztonsággal reteszeltek-e az adott helyzetben. Az FEL (3) gombbal emelje a kívánt magasságba a járművet, és támassza alá. Az emelési magasság elérése után nyomja meg a BIZTONSÁGI ZÁR (5) gombot, hogy az emelő biztonsági zárja működésbe lépjen. Ennek működtetésével az emelőkocsik süllyednek oly módon, hogy a biztonsági kilincsek kireteszelése nem történik meg. Ellenőrizze, hogy a biztonsági zár be legyen reteszelve mielőtt elkezdi a munkát a megemelt gépjármű alatt. Süllyesztés Ne tartózkodjanak személyek és távolítsa el a zavaró tárgyakat leeresztés előtt a gépjármű alól Kapcsolja be a gépet Nyomja meg a LE gombot a vezérlőpanelen. Az emelőkarok autómatikusan megemelkednek kb 5 cm rel ami segít a biztonsági zár kioldásában. ezután a lift elkezd süllyedni. A gombot a kivánt magasság eléréséig tartsa nyomva, majd engedje fel. Az emelőkocsikat a legalsó pozícióba kell engedni ahhoz, hogy a csápkarok mozgathatóvá váljanak, és a karok kifordíthatóak legyenek. A karok kifordítása után a jármű leállhat az emelőről 13

14 HIBAELHÁRÍTÁS Ha a meghibásodást nem tudja megoldani, kérjük ne habozzon segítséget kérni tőlünk. Rendelkezésére állunk amint lehetséges. Esetleges meghibásokat hatékonyabban tudunk megoldani ha munkánkat képekkel és pontos hibaleírással támogatják. Probléma Okai Megoldás Furcsa zaj A motor nem működik és az emelő nem emel Súrlódás lép fel az oszlop belsejében. Szennyeződés az oszlop belsejében A drótkötelek kilazultak A motor kiégett Az emelőgomb nem működik. Zsírozza az oszlop belsejét Tisztítsa ki az oszlop belsejét. Ellenőrizze hogy a csatlakozók megfelelően lettek összekapcsolva Cserélje ki. Cserélje ki a kapcsolót. A motor működik de az emelő nem emel Az emelőkocsi emelés után lassan megy le Túl lassú emelés Túl lassú leengedés A drótkötél elkopott A motor visszafelé forog A leeresztési szelep nem zár A szivattyú megsérült Az olajszint túl alacsony Az olajvezeték kilazult vagy leesett A nyomáskorlátozó szelep eltömődött vagy hibás Az olajvezeték ereszt Az olajhenger nincs megfelelően rögzítve A leeresztési szelep nem működik megfelelően Hibás a szolenoid szelep A szinkronizáló drótkötelek nem azonos feszességűek Az olajszűrő eltömődött Az olajszint túl alacsony A Leeresztési szelep elmozdult A hidraulikaolaj túl forró.( 45 celsiusfok felett). A henger tömítése elkopott A belső felülete az oszlopnak nincs eléggé bezsírozva Az elzáró szelep eltömődött A hidraulikus olaj elkoszolódott A kiegyenlítő szelep eltömődött Az olajvezeték eltömődött Nem használtak elég zsírozást telepítésnél vagy elöregedett Ellenőrizze az elektromos bekötést Tisztítsa vagy cserélje ki Cserélje ki Pótolja az olajat Tegye vissza és feszítse meg Tisztítsa ki vagy cserélje Javítsa vagy cserélje Cserélje ki a tömítést Tisztítsa vagy cserélje Tisztítsa vagy cserélje Ellenőrizze le és szinkronizálja a drótköteleket Tisztítsa vagy cserélje Pótolja az olajat Igazítsa vissza Cserélje ki az olajat Cserélje ki a tömítést. Zsírozza be Tisztítsa ki vagy cserélje Cserélje ki az olajat Tisztítsa ki Cserélje ki Cserélje ki 14

15 KARBANTARTÁS Az egyszerű és olcsó, rutinszerű karbantartás biztosítja a lift biztonságos és normális működését. Kérjük kövesse a karbantartási utasításainkat. A szükséges karbantartás rendszerességét a munkafeltételek valamint használat gyakorisága határozzák meg. Az emelő következő részeit szükséges kenni: Leírás 1 Emelőcsiga 2 Drótkötél 3 Lánckerék 4 Lánc 5 Csúszótömb 6 Tű 7 Emelőkar lezáró 8 Emelőkar 9 Tálca 10 Süllyesztő csiga NAPI használat előtti ellenőrzés és karbantartás A biztonsági zár ellenőrzése rendkívül fontos minden munkanap kezdetén (tekintse meg minden munkanap kezdetén, és hallgassa meg szinkronban működik-e). Ellenőrizze a hidraulika csatlakozásait, hidraulika tömlőket, nics-e szivárgás. Ellenőrizze a lánc összeköttetéseit, a drótkötelek csatlakozásait, elektromos kábelek és a kapcsoló csatlakozásait. Ellenőrizze a csavarokat, anyákat és húzza meg, ha szükséges. Ellenőrizze a csápkarok rögzítéseit, reteszelését HETI karbantartás Ellenőrizze a mozgó alaktrészek tisztaságát. Ellenőrizze a biztonsági zárat a fenntebb leírtak alapján. Ellenőrizze a hidraulika olaj szintjét a következők szerint: emelje fel az emelőkocsikat olyan magasra ameddig lehet. Ha nem mennek fel a maximális magasságig, akkor olajat kell tölteni a tartályba a jelzésig. Ellenőrizze a csavarokat, anyákat és húzza meg, ha szükséges. HAVI karbantartás Ellenőrizze a csavarokat, dübeleket, anyákat és húzza meg, ha szükséges. Ellenőrizze az oszlopok függőlegességét. Ellenőrizze a hidraulika rendszert, csatlakozásait, tömítéseit, és húzza meg a laza csatlakozásokat, ha szükséges. Ellenőrizze és tisztítsa meg a hidraulikus munkahengereket. Ellenőrizze le a tartályban az olajszintet, töltsön utána ha szükséges. Ügyeljen arra, hogy ugyanazt az olajat használja, kerülje a hidrauliks olajak keverését. Ellenőrizze a mozgó alkatrészek kenését, zsírozza meg, ha szükséges. Ellenőrizze az emelőkocsikat, csápkarokat, lánc csatlakozásait cserélje ki eredeti, gyári alkatrészekre ha szükséges. Ellenőrizze a szinkront biztosító drótkötelek feszességét, egyenlően feszesnek kell lenniük, állítsa be ha szükséges. Ellenőrizze az emelőkarok csapszegeit, biztonságosan rögzítve kell lenniük. Ellenőrizze le az emelőadaptareket és emelőtányérokat, cserélje azokat ha szükséges. 15

16 ÉVES karbantartás Ürítse ki a hidraulikatartályt, és töltse fel magas minőségű garázsipari hidraulika olajjal. Tisztítsa meg az olajszűrőt. A használt olajat kezelje az előírásoknak megfelelő módon. Ügyeljen arra, hogy ugyanazt az olajat használja, kerülje a hidraulikus olajak keverését. Megfelelő karbantartás és üzemeltetés mellett az emelő hibátlan működésű és hosszú élettartamú 1.melléklet: Csomaglista Melléklet Anyaga Név Rajz DB 1 Oszlop az irányítóegységgel F A1 Szerelés 1 2 Oszlop F A2 Szerelés 1 3 Szállítókocsi F A3 Szerelés 2 4 Hajtómű Szerelés 1 5 Olajhenger F A4 B3 Szerelés 1 6 Olajhenger vezérlő F A4 B2 Szerelés 1 7 Elektronikus rendszer Szerelés 1 8 Vezérlőegység 1 9 Vezetékek 1 10 Dróthuzal hossz 8740mm F A6 Szerelés 2 11 Hosszú kar F A7 Szerelés 2 12 Rövid kar F A8 Szerelés 2 13 Retesz alaplemez F A9 Por bevonat 1 14 Alap takarólemez F A10 Por bevonat 1 Kartondoboz (következőket tartalmazza ) 17 Oszlop lezáró F A1 B6 ABS 2 18 Kar rögzítő F A12 Horganyozás 4 19 Magasító elem F A15 Horganyozás 4 20 Rövid lábvédő elem F A8 B3 Por bevonat F A7 B4 Por bevonat 2 22 Emelőtálca F A7 B3 Szerelés 4 23 Gumi olajvezeték 3100mm Szerelés 1 24 Gumi olajvezeték 2930mm 8224E B4 B2 Szerelés 1 25 Biztonsági zár tálca F A1 B2 Horganyozás 26 Electromágnes védőburkolat F A1 B4 ABS 4 27 Pozícionáló egység F A1 B3 Horganyozás 28 Csövek és vezetékek védőburkolat F A1 B8 Por bevonat 6 29 Láncvédő anyag F A11 Szerelés 2 30 Láncvédő anyag rúdja F A13 Horganyozás 4 31 Gumi védőpárna F A3 B7 Gumi 2 32 Nejlon mosó F A17 Gumi A magasító acél kerete F A1 B4 Por bevonat 4 34 Hatlapfejű teljes fordulatú anya M10*35 Alapértelmezett 4 35 Hatlapfejű foglalat henger fej csavar M8*12 Alapértelmezett 8 36 Csillagfejű csavar M6*10 Alapértelmezett Csillagfejű csavar M6*30 Alapértelmezett Csillagfejű csavar M6*16 Alapértelmezett 4 16

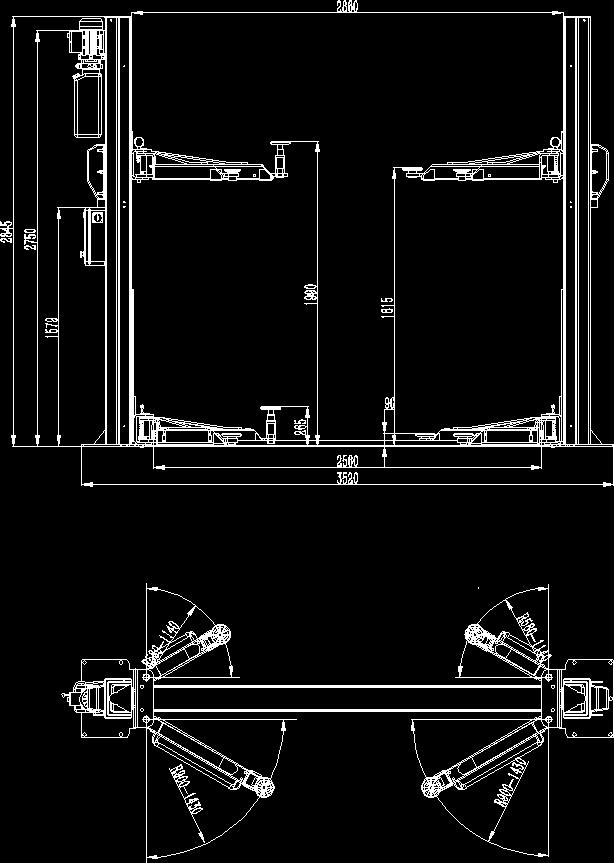

17 39 Süllyesztett sicllagfejű csavar M8*16 Alapértelmezett 4 40 C típusú alátét M6 Alapértelmezett 8 41 C típusú alátét M10 Alapértelmezett 4 42 Lezáró alátét M10 Alapértelmezett 4 43 Hatlapfejű anya M6 Alapértelmezett 8 44 Hatlapfejű anya M10 Alapértelmezett 4 45 B típusú rögzítőgyűrű 38 Alapértelmezett 4 46 Kőcsavar M18*160 Alapértelmezett 10 2.melléklet: Áttekintő diagramm 17

18 3. melléklet: Alaprajz 18

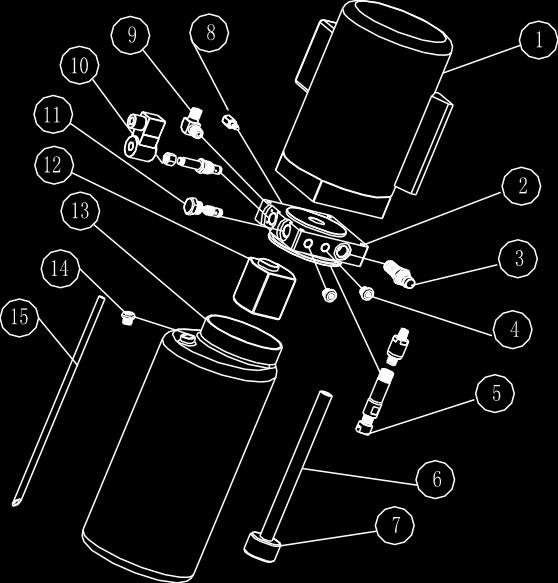

19 4.melléklet: Hidraulika berendezés működése 1. Fő munkahenger 2. Segéd munkahenger 3. Vészleeresztő pumpa 4. Süllyesztési sebesség szabályozó 5. Motor 6. Olajszűrő 7. Fogaskerekes pumpa 8. Egyirányú szelep 9. Visszacsapó szelep 10. Biztonsági leeresztő szelep 11. Párnaszelep S/N Name Qty 1 Motor 1 2 Hidraulika egység 1 3 Túlfolyási szelep 1 4 Eltávolítható dugó 2 5 Párnaszelep 1 6 Olaj beszívó cső 1 7 Olajszűrőr 1 8 Throttle valve 1 9 Olajcső erögzítő 1 10 Elektromágneses leeresztő szelep 1 11 Egyirányú szelep 1 12 Pumpa 1 13 Műanyag olajtároló 1 14 Olajtároló fedőr 1 15 Hátsó olajcső 1 19

20 5. Melléklet: Elektromos kapcsolási rajz (egy fázisú) 20

21 Három fázis 21

22 22

23 23

24 GND Föld Emergency stop Vészleállító Transformer Áramátalakító Safert lock button biztonsági zár gomb AC Contactor Védőkapcsoló Electric unloading valve Elektromos leeresztő szelep Circuit breaker Áramkör megszakító E- magnet Elektromágnes Power switch Főkapcsoló Diode Dióda Capacitor Kondenzátor Brown Barna Relay Relé Black Fekete Rectifier Egyenirányító Yellow Sárga Power indicator Áram kijelző Green Zöld Time Relay Időkapcsoló Blue Kék Down button LE gomb Red Piros Up button FEL gomb 24

25 25

26 6. melléklet: Robbantott ábra Anyaga# Név Rajz# DB 1 Alap 1BC Q235 2 Alsó háromszög tálca 1BC Q T elektronikus oszlop 1BC Q235 4 Takaró egység 1BC Q235 5 Emelt alapzat 1BC Q235 6 Elektronikus kétoszlopos fő alsó tároló 1BC Q235 7 Lánc felső kapcsolóegység 1BC Q345 8 Megemelt padozat keret 1BC Q235 9 Biztonsági zár 1BC Q Csuszda 1FC UHMW-PE 11 Csúsztatóegység 1GC Q Csúszóvezeték rögzítőegység B 1BC Q Csúszóvezeték rögzítőegység B 1BC Q Főhenger M030019L 1 15 Felső hengerszár 1YG Cr 26

27 Anyaga# Név Rajz# DB 16 Felső forgatóhenger 1YG # 17 Lánc M090827L 2 18 Elektromos irányító egység 1FC Nagy villamosegység A 1FC ABS 20 Nagy villamosegység B 1FC ABS 21 Tank szár 1YG Q Biztonsági zártakaró A 1FC ABS 23 Elektronikus kétoszlopos tank tető 1BC Q Hidraulika egység M070019L 1 25 Elektronikus kétoszlopos olajvezeték A 1GB Rubber 26 Hidraulikapumpa tálca 1BC Q korlátolt kapcsoló M Felső emelőkapcsoló négyzet 1GC Q Felsőemelő rögzítőszár 1YG Q Felső emelő távtartó tok 1YG Q Felső emelő távtartó tok 1FC CU 32 Vezeték csiga 1YG # 33 Felsőemelő korlátozó egység 1BC Q Felső takaróelem 1BC Q Felső takarótálca rögzített egysége A 1BC Q Felső takarótálca rögzített egysége B 1BC Q Fedőkampó 1YG Q Fedő 1FC Cloth 39 Szolenoid szelep rögzített egység 1BC Q Szolenoid szelep csatlakozó egység 1BC Q Biztonsági zár csatlakozó egység 1BC Q Biztonsági zár távtartó 1FC Biztonsági zár 1BC # 44 Elektronikus biztonsági felszerelés szár 1YG Cr 45 E típusú gyűrű M Biztonsági zár rögzített egység 1BC Q Elektromágnes M T elektromos oszlop 1BC Q Dupla oszlop tank felső rész 1BC Q Dupla oszlop tank alsó rész 1BC Q Jármű védő gumiborítás 1FC Rubber 52 A lengőkar tengelye 1YG Cr 27

28 53 Biztonsági berendezés ingarugója 1FC A lengőkar biztosító fog rugója 1TH mm zárószeg 1FC Kis fogaskerék 1BC # 57 Biztonsági felszerelés szár távtartó tok 1FC Q Az emelőfelületet erősítő elem 1BC Q A lengőkar alsó rögzített szára 1YG Cr 60 Az emelőfelület lengőkar rögzítőhelye 1BC Q A lengőkar merevítő rúd 1BC Q Emelőfelület lengőkar megerősítés 1BC Q Nagy fogaskerék 1BC # 64 Lengőegység 1BC Q235 28

29 Anyaga# Név Rajz# DB 65 Lengőkar alatti kar megerősítő rögzített egysége 1BC Q Lánc alsó összekötő 1BC Q Alsóemelő rögzítőszár 1YG Cr 68 Alsóemelő összekötő egység 1BC Q Alsóemelő korlátozó egység 1BC Q Alsó emelő távtartó tok 1YG Q Rövid lengőkar rögzített kapcsolóelem 1BC Q Rövid lengőkar A 1GC Q Lengőkar támogató lemez 1BC Q Rövid lengőkar összekötő cső 1FC Q Lengőkar műanyag részei M ABS 76 Megerősített lengőkar 1BC Q Rövid lengőkar B 1GC Q A rövid lengőkar rögzített egysége 1BC Q Rövid lengőkar lemeze B 1BC Q Rövid lengőkar 1GC Q Rövid lengőkar tömítése 1BC Q Rövid lengőkar 3 pontban igazodik a csavarblokkhoz 1BC Q részes beállító csavar M090809L 4 84 A lengőkar 3 pontban igazodik a csavar blokkhoz 1BC Q Lengést megállító egység 1BC Q Hosszú lengőkar lemeze B 1BC Q Hosszú lengőkar 3 pontban igazodik a csavarblokkhoz 1BC Q Hosszú lengőkar tömítő lemeze 1BC Q Hosszú lengőkar B 1GC Q A hosszú lengőkar rögzített egysége 1BC Q Hosszú lengőkar A 1GC Q A hosszú lengőkar rögzített kapcsolóelem 1BC Q Rövid lengőkar összekötő cső 1FC Q Hosszú olajcső 1GB Rubber 95 Lánc összegyűjtő rész 1GB Alsó takarólemezösszekötő elem 1BC Q A lemez alja 1BC Q Cső takarólemeze 1BC Q Alsó henger M030025L Emelt adapter M090800L Φ25 rugó M Φ35 védő tekercs M Rubber 103 Φ 40 védő tekercs M Rubber 104 Φ16 védő tekercs M Rubber 105 PG13.5 vízálló fej M

30 7.melléklet: elektronikus irányító egység alkatrészei S/N Material # Name Spec. Qty Pic. Not e 1 Üzemi kapcsoló LW26GS 20/ Gomb Y090 11BN 1 3 Kijelző AD17 22G AC Átalakító JBK3 160VA380V 24V JBK3 160VA220V 24V 1 5 Mágneskapcsoló CJX2 1210/AC Áramkör megszakító DZ47 63 C16/3P DZ47 63 C32/2P 1 7 Áramkör megszakító DZ47 63 C3/1P 1 9 Végállás kapcsoló ZX 8/ Vészleállító Y090 11ZS/red 1 12 Egyenirányú diódahíd KBPC5A 35A 1 13 Sűrítő 4700UF/50A 1 14 Relé LY2NJ/AC Relétartó PTF 08A 1 30

31 16 Relé időzítő ST6PA 5S/AC24V 1 Relé időzítő tartó 17 PYF 08AE 1 18 Vezérlődoboz 260*460*
