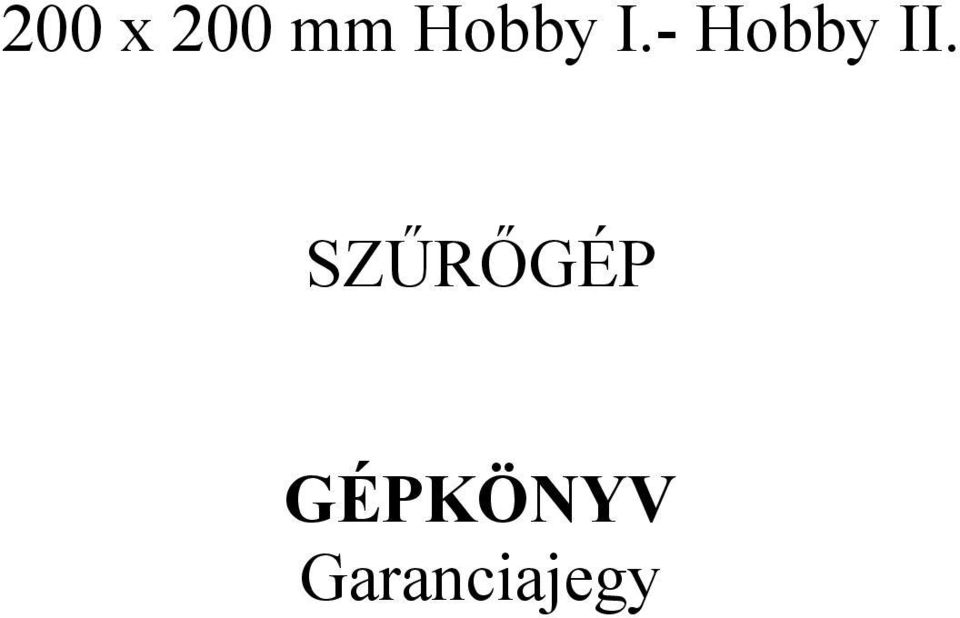

200 x 200 mm Hobby I.- Hobby II. SZŰRŐGÉP. GÉPKÖNYV Garanciajegy

Átírás

1 200 x 200 mm Hobby I.- Hobby II. SZŰRŐGÉP GÉPKÖNYV Garanciajegy

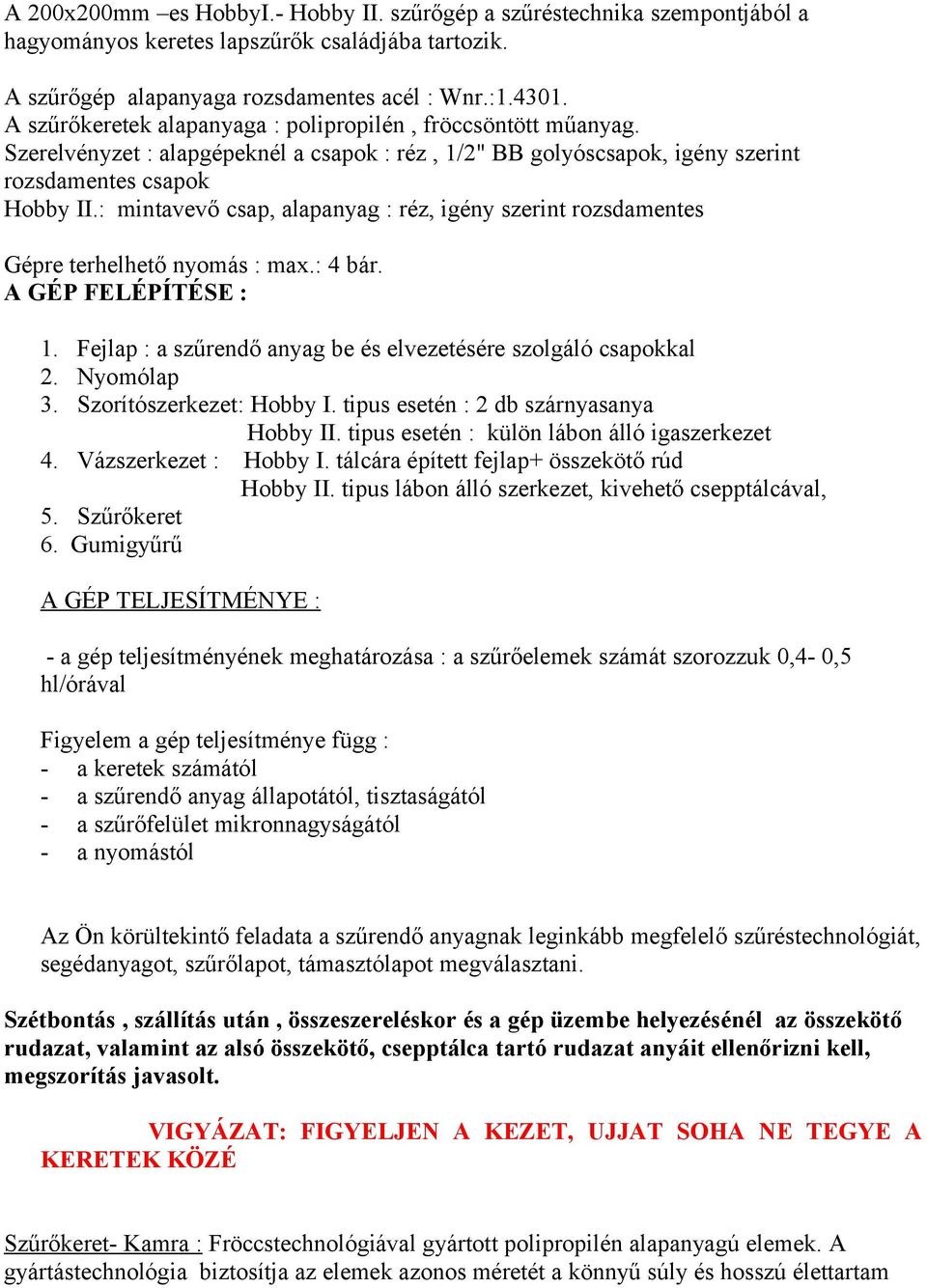

2 A 200x200mm es HobbyI.- Hobby II. szűrőgép a szűréstechnika szempontjából a hagyományos keretes lapszűrők családjába tartozik. A szűrőgép alapanyaga rozsdamentes acél : Wnr.: A szűrőkeretek alapanyaga : polipropilén, fröccsöntött műanyag. Szerelvényzet : alapgépeknél a csapok : réz, 1/2" BB golyóscsapok, igény szerint rozsdamentes csapok Hobby II.: mintavevő csap, alapanyag : réz, igény szerint rozsdamentes Gépre terhelhető nyomás : max.: 4 bár. A GÉP FELÉPÍTÉSE : 1. Fejlap : a szűrendő anyag be és elvezetésére szolgáló csapokkal 2. Nyomólap 3. Szorítószerkezet: Hobby I. tipus esetén : 2 db szárnyasanya Hobby II. tipus esetén : külön lábon álló igaszerkezet 4. Vázszerkezet : Hobby I. tálcára épített fejlap+ összekötő rúd Hobby II. tipus lábon álló szerkezet, kivehető csepptálcával, 5. Szűrőkeret 6. Gumigyűrű A GÉP TELJESÍTMÉNYE : - a gép teljesítményének meghatározása : a szűrőelemek számát szorozzuk 0,4-0,5 hl/órával Figyelem a gép teljesítménye függ : - a keretek számától - a szűrendő anyag állapotától, tisztaságától - a szűrőfelület mikronnagyságától - a nyomástól Az Ön körültekintő feladata a szűrendő anyagnak leginkább megfelelő szűréstechnológiát, segédanyagot, szűrőlapot, támasztólapot megválasztani. Szétbontás, szállítás után, összeszereléskor és a gép üzembe helyezésénél az összekötő rudazat, valamint az alsó összekötő, csepptálca tartó rudazat anyáit ellenőrizni kell, megszorítás javasolt. VIGYÁZAT: FIGYELJEN A KEZET, UJJAT SOHA NE TEGYE A KERETEK KÖZÉ Szűrőkeret- Kamra : Fröccstechnológiával gyártott polipropilén alapanyagú elemek. A gyártástechnológia biztosítja az elemek azonos méretét a könnyű súly és hosszú élettartam

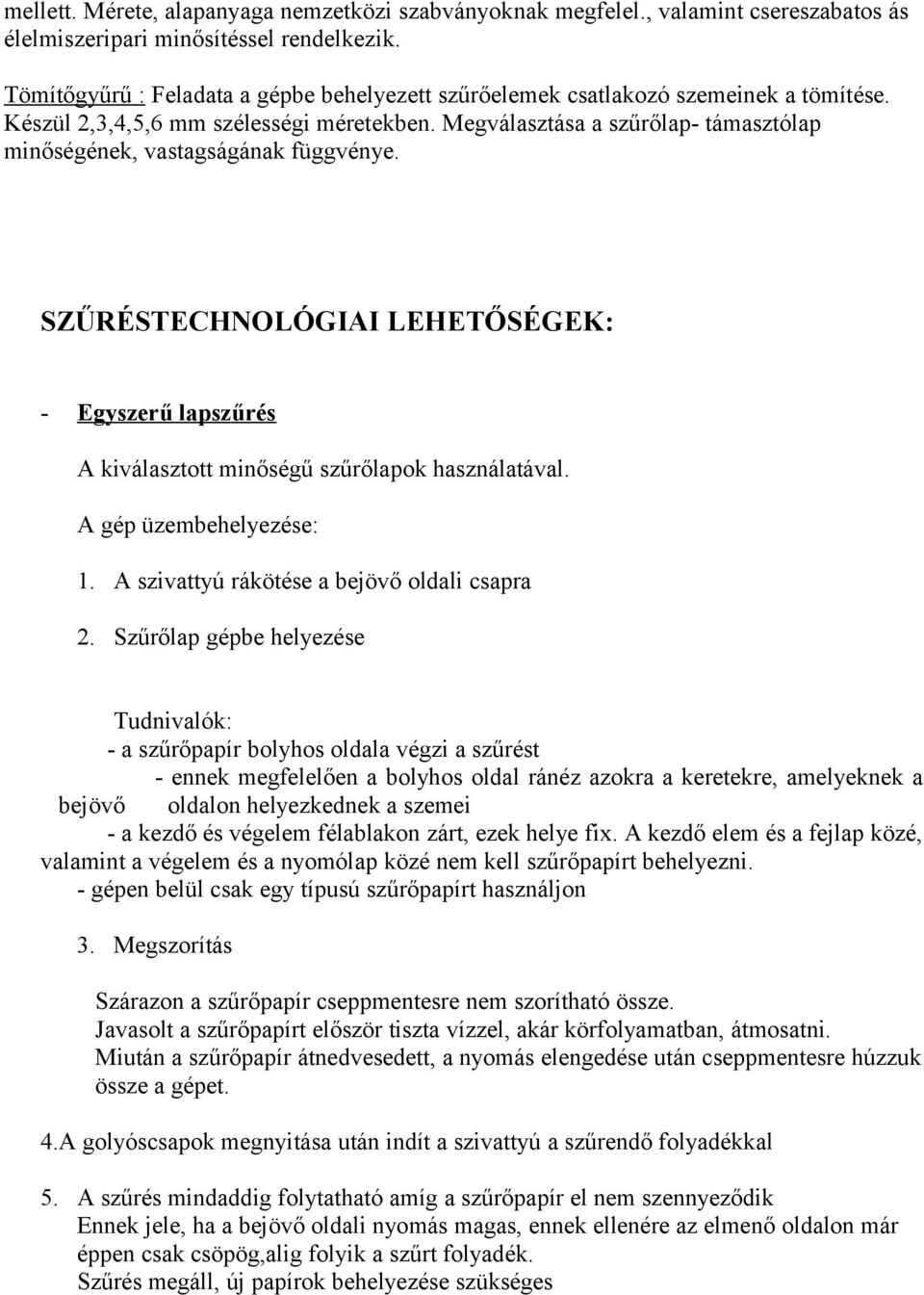

3 mellett. Mérete, alapanyaga nemzetközi szabványoknak megfelel., valamint csereszabatos ás élelmiszeripari minősítéssel rendelkezik. Tömítőgyűrű : Feladata a gépbe behelyezett szűrőelemek csatlakozó szemeinek a tömítése. Készül 2,3,4,5,6 mm szélességi méretekben. Megválasztása a szűrőlap- támasztólap minőségének, vastagságának függvénye. SZŰRÉSTECHNOLÓGIAI LEHETŐSÉGEK: - Egyszerű lapszűrés A kiválasztott minőségű szűrőlapok használatával. A gép üzembehelyezése: 1. A szivattyú rákötése a bejövő oldali csapra 2. Szűrőlap gépbe helyezése Tudnivalók: - a szűrőpapír bolyhos oldala végzi a szűrést - ennek megfelelően a bolyhos oldal ránéz azokra a keretekre, amelyeknek a bejövő oldalon helyezkednek a szemei - a kezdő és végelem félablakon zárt, ezek helye fix. A kezdő elem és a fejlap közé, valamint a végelem és a nyomólap közé nem kell szűrőpapírt behelyezni. - gépen belül csak egy típusú szűrőpapírt használjon 3. Megszorítás Szárazon a szűrőpapír cseppmentesre nem szorítható össze. Javasolt a szűrőpapírt először tiszta vízzel, akár körfolyamatban, átmosatni. Miután a szűrőpapír átnedvesedett, a nyomás elengedése után cseppmentesre húzzuk össze a gépet. 4.A golyóscsapok megnyitása után indít a szivattyú a szűrendő folyadékkal 5. A szűrés mindaddig folytatható amíg a szűrőpapír el nem szennyeződik Ennek jele, ha a bejövő oldali nyomás magas, ennek ellenére az elmenő oldalon már éppen csak csöpög,alig folyik a szűrt folyadék. Szűrés megáll, új papírok behelyezése szükséges

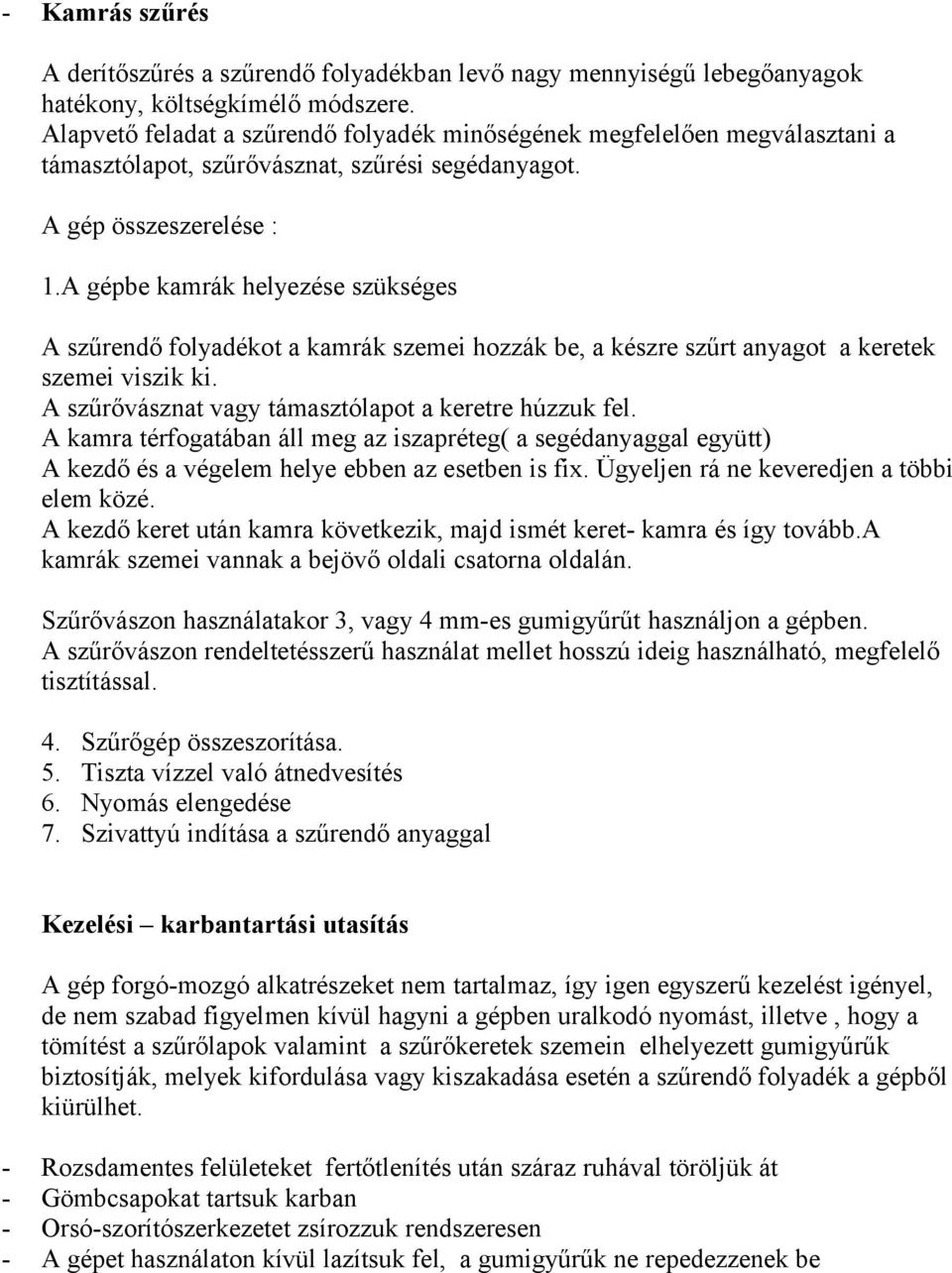

4 - Kamrás szűrés A derítőszűrés a szűrendő folyadékban levő nagy mennyiségű lebegőanyagok hatékony, költségkímélő módszere. Alapvető feladat a szűrendő folyadék minőségének megfelelően megválasztani a támasztólapot, szűrővásznat, szűrési segédanyagot. A gép összeszerelése : 1.A gépbe kamrák helyezése szükséges A szűrendő folyadékot a kamrák szemei hozzák be, a készre szűrt anyagot a keretek szemei viszik ki. A szűrővásznat vagy támasztólapot a keretre húzzuk fel. A kamra térfogatában áll meg az iszapréteg( a segédanyaggal együtt) A kezdő és a végelem helye ebben az esetben is fix. Ügyeljen rá ne keveredjen a többi elem közé. A kezdő keret után kamra következik, majd ismét keret- kamra és így tovább.a kamrák szemei vannak a bejövő oldali csatorna oldalán. Szűrővászon használatakor 3, vagy 4 mm-es gumigyűrűt használjon a gépben. A szűrővászon rendeltetésszerű használat mellet hosszú ideig használható, megfelelő tisztítással. 4. Szűrőgép összeszorítása. 5. Tiszta vízzel való átnedvesítés 6. Nyomás elengedése 7. Szivattyú indítása a szűrendő anyaggal Kezelési karbantartási utasítás A gép forgó-mozgó alkatrészeket nem tartalmaz, így igen egyszerű kezelést igényel, de nem szabad figyelmen kívül hagyni a gépben uralkodó nyomást, illetve, hogy a tömítést a szűrőlapok valamint a szűrőkeretek szemein elhelyezett gumigyűrűk biztosítják, melyek kifordulása vagy kiszakadása esetén a szűrendő folyadék a gépből kiürülhet. - Rozsdamentes felületeket fertőtlenítés után száraz ruhával töröljük át - Gömbcsapokat tartsuk karban - Orsó-szorítószerkezetet zsírozzuk rendszeresen - A gépet használaton kívül lazítsuk fel, a gumigyűrűk ne repedezzenek be

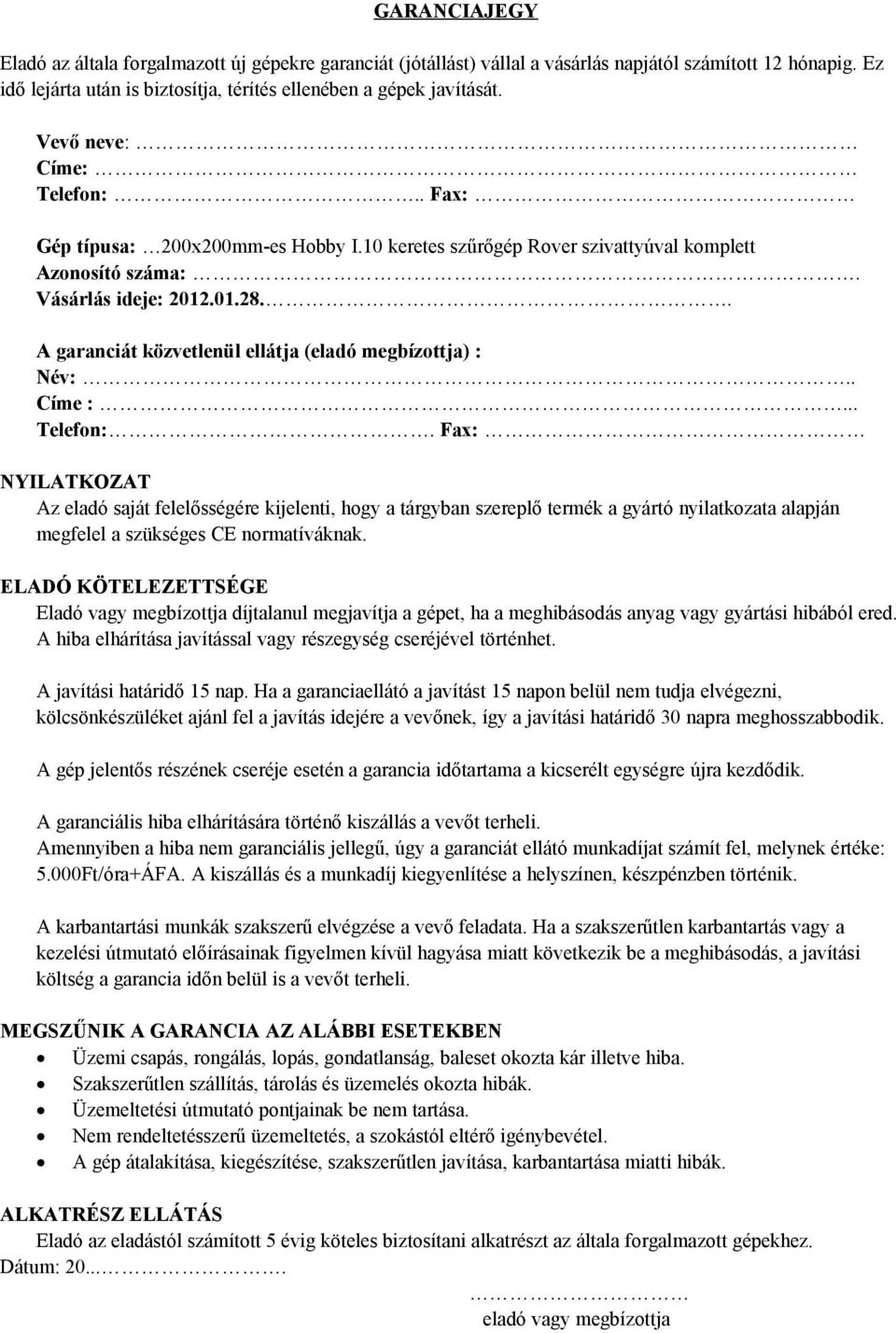

5 GARANCIAJEGY Eladó az általa forgalmazott új gépekre garanciát (jótállást) vállal a vásárlás napjától számított 12 hónapig. Ez idő lejárta után is biztosítja, térítés ellenében a gépek javítását. Vevő neve: Címe: Telefon:.. Fax: Gép típusa: 200x200mm-es Hobby I.10 keretes szűrőgép Rover szivattyúval komplett Azonosító száma:. Vásárlás ideje: A garanciát közvetlenül ellátja (eladó megbízottja) : Név:.. Címe :... Telefon:. Fax: NYILATKOZAT Az eladó saját felelősségére kijelenti, hogy a tárgyban szereplő termék a gyártó nyilatkozata alapján megfelel a szükséges CE normatíváknak. ELADÓ KÖTELEZETTSÉGE Eladó vagy megbízottja díjtalanul megjavítja a gépet, ha a meghibásodás anyag vagy gyártási hibából ered. A hiba elhárítása javítással vagy részegység cseréjével történhet. A javítási határidő 15 nap. Ha a garanciaellátó a javítást 15 napon belül nem tudja elvégezni, kölcsönkészüléket ajánl fel a javítás idejére a vevőnek, így a javítási határidő 30 napra meghosszabbodik. A gép jelentős részének cseréje esetén a garancia időtartama a kicserélt egységre újra kezdődik. A garanciális hiba elhárítására történő kiszállás a vevőt terheli. Amennyiben a hiba nem garanciális jellegű, úgy a garanciát ellátó munkadíjat számít fel, melynek értéke: 5.000Ft/óra+ÁFA. A kiszállás és a munkadíj kiegyenlítése a helyszínen, készpénzben történik. A karbantartási munkák szakszerű elvégzése a vevő feladata. Ha a szakszerűtlen karbantartás vagy a kezelési útmutató előírásainak figyelmen kívül hagyása miatt következik be a meghibásodás, a javítási költség a garancia időn belül is a vevőt terheli. MEGSZŰNIK A GARANCIA AZ ALÁBBI ESETEKBEN Üzemi csapás, rongálás, lopás, gondatlanság, baleset okozta kár illetve hiba. Szakszerűtlen szállítás, tárolás és üzemelés okozta hibák. Üzemeltetési útmutató pontjainak be nem tartása. Nem rendeltetésszerű üzemeltetés, a szokástól eltérő igénybevétel. A gép átalakítása, kiegészítése, szakszerűtlen javítása, karbantartása miatti hibák. ALKATRÉSZ ELLÁTÁS Eladó az eladástól számított 5 évig köteles biztosítani alkatrészt az általa forgalmazott gépekhez. Dátum: eladó vagy megbízottja
