1 AM2000/ AM4000/ AM6000 INTELLIGENS TŰZJELZŐ KÖZPONTOK TELEPÍTÉSI KÉZIKÖNYV Verzió 1.1; augusztus H-1116 BUDAPEST Hauszmann A. u Tel.: , , Fax:

2 Tartalomjegyzék Tartalomjegyzék 1. ÁLTALÁNOS ISMERTETŐ A KÖZPONTOK FELSZERELÉSE AZ AM2000 ÉS AM4000 FALRA SZERELÉSE AZ AM6000 KÖZPONT FALRA SZERELÉSE JELLEMZŐK VÉDŐFÖLDELÉS A KÖZPONTOK TÁPELLÁTÁSA A KÖZPONTOK TÁPELLÁTÁSA A belső és külső egységek tápkimenete Akkutöltő rész BIZTOSÍTÉKOK LISTÁJA A TÁPELLÁTÁS ÉS AZ AKKUMULÁTOROK MŰKÖDÉSE A KÖZPONTOK HÁLÓZATRA CSATLAKOZTATÁSA A KÖZPONT TÁPFESZÜLTSÉG KIMENETEI A KÖZPONT TŰZ ÉS HIBA RELÉ KIMENETEI A KÖZPONT FELÜGYELT HANGJELZŐ KIMENETE SOROS INTERFÉSZEK RS232 interfészek Az RS485 interfész A CÍMZŐHUROK ÉS ESZKÖZEI ANALÓG INTELLIGENS ÉRZÉKELŐK BEMENETI (MONITOR) MODULOK KIMENETI (VEZÉRLŐ VAGY KONTROLL) MODULOK IZOLÁTOROK (ZÁRLAT SZAKASZOLÓK) EGYÉB, ÖSSZETETTEBB EGYSÉGEK A CÍMZŐHUROK LEHETSÉGES KIALAKÍTÁSAI Visszatérő hurokkialakítás LÉTRA SZERKEZETŰ HUROK (VISSZATÉRŐ) Nyílt hurokkialakítás A HUROKPARAMÉTEREK ELLENŐRZÉSE, MÉRÉSE A hurokellenállás mérése Zárlat (átvezetés) ellenőrzése a hurok + és ágai között A vezeték árnyékolása és a hurok '+', majd '-' ága közti ellenállás ellenőrzése A központ védőföldje és a hurokágak közötti ellenállás ellenőrzése A központ védőföldje és az árnyékolás közötti ellenállás ellenőrzése Az árnyékolás folytonosságának ellenőrzése A hurokfeszültségek ellenőrzése A címzőhurok vezeték árnyékolásának bekötése A KÖZPONTOK ÜZEMBE HELYEZÉSE KARBANTARTÁSKOR ELVÉGZENDŐ FELADATOK A TÁPEGYSÉG TERHELHETŐSÉGÉNEK KISZÁMÍTÁSA A KÖZPONTOK KÁRTYÁI ÉS CSATLAKOZÓ KIOSZTÁSAI AZ AM2000 KÖZPONT ELŐLAPI KÁRTYÁJA AZ AM4000 KÖZPONT ELŐLAPI KÁRTYÁJA AZ AM6000 KÖZPONT ELŐLAPI KÁRTYÁJA AZ AM2000 ÉS AM4000 KÖZPONTOK ALAP-KÁRTYÁJA Az AM2000 központ CNU csatlakozójának kiosztása Az AM4000 központ CNU csatlakozójának kiosztása AZ AM6000 ALAP-KÁRTYÁJA Az AM6000 CNA csatlakozó sorának kiosztása Az AM6000 CNO csatlakozó sorának kiosztása AZ AM6000 LIB (HUROKBŐVÍTŐ) KÁRTYÁJA A LIB kártya CNU csatlakozójának kiosztása A SIB600-OEM SOROS INTERFÉSZ KÁRTYA BESZERELÉSE SIB-W LAN INTERFÉSZ KÁRTYA A központ eseménytárának fájlba mentése Az eszközök által mért analóg értékek fájlba mentése A központok közötti kereszthivatkozások letöltése A tűzjelző központok távfelügyelete A SIB-W kártya beszerelése a központokba II - AMX000 telepítési kézikönyv Promatt - Notifier

3 Telepítési javaslatok A tűzjelző rendszer telepítésére vonatkozó javaslatok (Az alábbi javaslatok betartása egyszerűsíti a telepítést és hozzájárul a hosszú idejű megbízható működéshez) Figyelmeztetés: A tűzjelző központ és a csatlakoztatott eszközök telepítése előtt figyelmesen olvassa el ezt a kézikönyvet. A tűzjelző központra több különböző tápforrás csatlakoztatható. A központ javítása előtt minden külső tápforrást távolítsunk el, kapcsoljunk ki. A központ egységei károsodhatnak, ha feszültség alatt végezzük a kártyacserét, a csatlakozók eltávolítását stb. Csak a kézikönyvek áttanulmányozása és megértése után kezdjünk hozzá az üzembe helyezéshez vagy karbantartáshoz. A tűzjelző rendszer üzembe helyezésekor és minden módosításakor (új eszközök beiktatása, egyes eszközök eltávolítása, vezetékezés megváltoztatása, javítás, karbantartás után), teljes körűen ellenőrizni kell a rendszert. Az ellenőrzésnek ki kell terjednie mindazon eszközökre, működési módokra, kezelésekre, amelyeket a módosítás érint. A csak részlegesen módosított részeknél is le kell ellenőrizni az eszközök, érzékelők 10%-át, maximum 50 eszközt. A tűzjelző rendszer kielégíti az EN54-2 és EN54-4 szabványok előírásait a 0-49 o C hőmérséklet tartományban és max. 85% (nem kondenzálódó) relatív páratartalomig. A központ CE jelölése bizonyítja, hogy eleget tesz az alábbi európai irányelveknek: - 89/336/EEC az elektromágneses kompatibilitásról - 73/23/EEC kisfeszültségű berendezések irányelve Az akkumulátorok és a rendszer elektronikus alkatrészeinek élettartama jelentősen csökkenhet szélsőséges hőmérsékleti és páratartalmi viszonyok mellett. Érdemes ezért a tűzjelző központot és a rendszer egyéb eszközeit lehetőleg szobahőmérséklethez közeli o C közötti hőmérsékleten szerelni és üzemeltetni. Ellenőrizni kell, hogy a rendszer érzékelői és kimeneti jelzőeszközei az előírásoknak megfelelő minőségű és átmérőjű vezetékekkel lettek-e szerelve. A legtöbb eszköz a névleges működési feszültséghez képest csak 10% feszültségesést bír el. Hasonlóan más, félvezetőkkel működő berendezésekhez, a tűzjelző rendszer is hajlamos hibás működésre vagy meghibásodásra a villámlások okozta tranziensek következtében. Bár a berendezések egyike sem mentesíthető ezektől a hatásoktól, megfelelő földeléssel és vezetékárnyékolással a villámlások okozta káros hatások csökkenthetők. Mindenképpen kerüljük el a légvezetékeket, mert ez fokozottan érzékennyé teszi a rendszert a villámlásokra. A központ kártyáinak cseréje, kivétele, behelyezése előtt mindig kapcsoljuk ki a hálózatot és vegyük le az akkumulátorokat. Feszültség alatt végzett kártyacserék tönkretehetik az áramköröket. Minden elektronikai elemet vegyünk ki a tűzjelző központból, ha a központ szekrényét fúrni, reszelni vagy lukasztani kell. Az ilyen jellegű munkák előtt mindig győződjünk meg arról, hogy a tervezett módosítás nem zavarja a transzformátor, az akkumulátorok vagy a kártyák visszaszerelését. Ügyeljünk arra, hogy a csavarokat ne húzzuk meg túl erősen. A túlhúzott csavar menete megszakadhat, ami rossz kontaktust eredményez, sőt a kötés későbbi levételét is megnehezíti. A rendszer elektronikai alkatrészei főként CMOS áramkörök, melyek érzékenyek a sztatikus kisülésekre. A kártyák ki/beszerelésekor, javításakor lehetőleg földelt csuklópántot használjunk. Ha ez nincs, akkor lehetőleg pamut alapú (nem műszálas) ruházatban kezdjünk hozzá a munkához és a kártyák érintése előtt süssük ki a testünkön felhalmozódott töltést (pl. vízcsapon). A kártyák szállításánál, ideiglenes elhelyezésénél használjunk antisztatikus csomagoló fóliát. A kézikönyv utasításait, javaslatait követve elkerülhetjük a tűzjelző központ és a csatlakozó eszközök meghibásodását, sérülését. A rendszer működése és megbízhatósága a megfelelő, precíz szerelés és üzembe helyezés függvénye. A tűzjelző rendszer korlátai Az automatikus tűzjelző rendszer, mely általában füstérzékelőkből, hőérzékelőkből, kézi jelzésadókból, hang- és fényjelző eszközökből és a távfelügyeleti hely jelzőeszközéből áll, a keletkező tűz korai felismerésére szolgál. A tűzjelző rendszer azonban csak közvetve tudja megvédeni az emberéleteket és a védett terület anyagi javaiban keletkező károkat, mivel csak jelezni képes a tüzet. A tűzjelző rendszernek korlátai is vannak, melyeket a tervezésnél, telepítésnél mindig figyelembe kell venni: A füstérzékelők csak az érzékelőkamrájukba bejutó füstöt képesek érzékelni. Így nem várhatunk jelzést, ha a tűz kéményben, falban, tetőben vagy egy szomszédos - zárt ajtóval elválasztott - helyiségben keletkezik. A füstérzékelők csak az épület adott szintjén keletkező tüzet tudják észlelni. Egy II. emeleten felszerelt érzékelő nem fog jelzést adni, ha a tűz a földszinten vagy az I. emeleten keletkezik. A különféle lehetséges tűzokok (pl. ágyban dohányzás, robbanás, szökő gáz, éghető anyagok helytelen tárolása, túlterhelt elektromos vezetékek, gyújtogatás) különböző védelmeket követelnek. Füstérzékelőkkel kell védeni azon helyiségeket, ahol a tűzjelző központ, annak tápegysége (ha külön szekrényben van), vagy a távjelzéshez használt berendezés van. A hangjelző eszközök betervezésénél figyelembe kell venni, hogy jelzésük az épület más szintjén vagy a szomszédos, zárt ajtóval elválasztott helyiségben már egyáltalán nem vagy nem megfelelően hallható. Tápfeszültség nélkül a tűzjelző rendszer sem tud üzemelni. Hálózatkimaradás esetén a tűzjelző rendszer az akkumulátorokról csak a specifikált tartaléküzem időtartamáig képes működni. A tűzjelző rendszerben csak egymással elektromosan kompatibilis, a szabvány előírásainak megfelelő, engedélyezett eszközöket lehet csak használni. A karbantartások, javítások során is lehetőleg ilyen eszközökkel dolgozzunk. A tűzjelző rendszer hibás működésének a leggyakoribb oka a megfelelő karbantartás hiánya. A gyakori vagy növekvő számú téves riasztások a karbantartások elhanyagolására figyelmeztetnek. A rendszeres karbantartások során minden egyes eszközt (különösen a füstérzékelőket) ellenőrizni kell, meg kell vizsgálni a vezetékezést és annak szerelvényeit. Az eszközök ellenőrzését és karbantartását a hozzájuk mellékelt utasítások szerint kell elvégezni. A karbantartási igények rendszeressége a helyi szabványok előírásaitól és az adott rendszer telepítési körülményeitől függ. A karbantartások idejét és az elvégzett munkákat a 'karbantartási napló'-ban kell vezetni. Sajnos hazánkban a tűzjelző rendszer telepítése még nem vonja maga után a biztosítási díjak csökkentését. Ennek ellenére a tűz korai felismerésével komoly értékeket, sőt emberéleteket menthetünk meg. Promatt - Notifier AMX000 telepítési kézikönyv - III -

4 Menü szerkezetek EN54 információk EN A tűzjelző központ egy mikroprocesszora legfeljebb 512 érzékelőt/kézi jelzésadót kezelhet. Az AM2000 központra 198 érzékelő és 198 modul, az AM4000- re 396 érzékelő és ugyanennyi modul, míg az AM6000-re 4 címzőhurok esetén 396 érzékelő és modul, 16 címzőhurkos kialakítás esetén 1586 érzékelő és ugyanennyi modul csatlakoztatható. Ha az EN54 követelményeinek megfelelő rendszere van szükség, akkor összesen csak 512 eszköz csatlakoztatható a központra. Az eszközök számába a zónaillesztőkön keresztül csatlakoztatott hagyományos érzékelők, kézi jelzésadók is beleszámítanak. Az AMX000 központok teljesítik az EN54-2 és -4 szabvány kötelező érvényű előírásait és az alábbi opcionális követelményeit. Opcionális követelmény EN54-2 Kijelzés: Pontoktól jövő hibajelek 8.3 Egyidejűség érzékelése 7.12 A kimenetek késleltetése 7.11 Címezhető pontok tiltása 9.5 Vizsgálati (teszt) állapot 10 Kimenet: Kimenet riasztóegységekhez 7.8 Az AMX000 központok teljesítik az EN54-4 szabvány kötelező érvényű előírásait és az alábbi opcionális követelményeit. Kötelező követelmény EN54-4 Tápellátás a fő tápforrásról 5.1 Tápellátás a készenléti tápforrásról 5.2 Akkumulátorok töltése és ellenőrzése 5.3 A tápellátó rendszer hibáinak észlelése és jelzése IV - AMX000 telepítési kézikönyv Promatt - Notifier

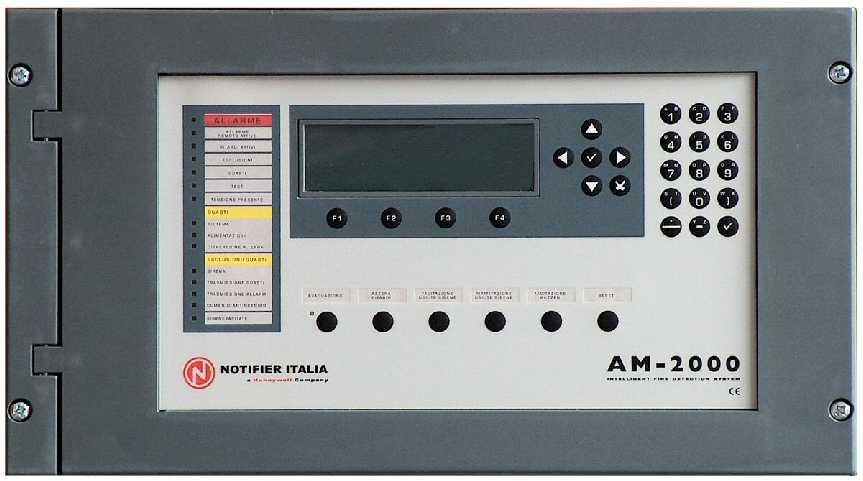

5 IKAMX000_V1-1.odt Általános ismertető 1. ÁLTALÁNOS ISMERTETŐ Az AM2000, AM4000 és AM6000 intelligens tűzjelző központok teljesítik az EN54-2 és -4 szabványok követelményeit: Multiprocesszoros rendszer Grafikus folyadék kristályos kijelző (LCD) 8 x x 64 képpont (AM2000 és AM4000) 16 x x 128 képpont (AM6000) A rendszer a központ gombjairól vagy a PKX000 feltöltő/letöltő program segítségével konfigurálható (paraméterezhető) Címzőhurkok AM2000: 2 visszatérő (vagy nyílt) típusú címzőhurok, AM4000: 4 visszatérő (vagy nyílt) típusú címzőhurok, AM6000: 4-16 visszatérő (vagy nyílt) típusú címzőhurok, hurkonként 99 intelligens analóg érzékelő és 99 (be- vagy kimeneti) modul kezelésére Soros interfészek: 1 db RS-232 típusú soros interfész a PKX000 konfiguráló feltöltő/letöltő program csatlakoztatására 1 db RS485 típusú soros interfész (a központtól függő számú) LCD-6000N típusú tűz-, és LCD-6000T típusú technikai-távkezelő egység és/vagy LCD-6000A szelektív távkijelző egység csatlakoztatására Tápellátás AM2000: Beépített 27,6 V / 2,1 A tápegység hőkompenzálással Akkutöltő rész: 27,6 V / 1 A Felhasználói tápkimenet 27,6 V / 1 A terhelhetőséggel külső fogyasztók táplálására AM4000: Beépített 27,6 V / 2,7 A tápegység hőkompenzálással Akkutöltő rész: 27,6 V / 1 A Felhasználói tápkimenet 27,6 V / 1 A terhelhetőséggel külső fogyasztók táplálására AM6000: Beépített 27,6 V / 4 A tápegység hőkompenzálással Akkutöltő rész: 27,6 V / 1,5 A Felhasználói tápkimenet 27,6 V / 1 A terhelhetőséggel külső fogyasztók táplálására Kimenetek Polaritásfordítással működő felügyelt hangjelző kimenet hang- fényjelzők, csengők csatlakoztatására Tűzjelzéskor aktiválódó TŰZ relé kimenet (választható NO vagy NC érintkezőkkel) Hibajelzéskor aktiválódó HIBA relé kimenet (választható NO vagy NC érintkezőkkel) Opcionális kártyák SIB600-OEM: Egy RS232 vagy RS485 interfészt tartalmazó kártya a Noti-Fire-Net-2000 grafikus felügyeleti rendszerhez történő csatlakoztatásra Mechanika IP30 védettség Működési hőmérséklet tartomány: o C AM2000 és AM4000: Kisméretű, falra szerelhető fémdoboz: 483 (széles) x 266 (magas) x 111 (mély) mm 3 AM6000: Falra szerelhető fémdoboz: 535 (széles) x 435 (magas) x 200 (mély) mm 3 Működési jellemzők 4 jogosultsági szint, 3 programozható jelszóval (Kezelői Karbantartói Programozói) A címzőhurok eszközei 150 (kijelzési) zónába szervezhetők, melyek tűz és technikai típusúak lehetnek A zónákhoz, a címzőhurkon levő eszközökhöz és a központhoz 32 karakteres elnevezések rendelhetők A bemeneti események és a kimenet működtetések eseményvezérelt módon (CBE: Control By Event), 400 db csoport és különböző logikai és időzítő függvények segítségével rendelhetők össze A legutolsó 999 esemény tárolása nem-felejtő eseménytárban és nyomtatása Valós idejű óra Promatt - Notifier AMX000 telepítési kézikönyv - 1 -

6 Általános ismertető Autoprogramozási lehetőség a címzőhurkon az eszközök típusának automatikus felismerésével Az azonos címre beállított eszközök automatikus felismerése Speciális belső kiértékelő algoritmusok mind tűz-, mind hibajelzéshez Téves jelzés kiküszöbölési algoritmusok választható jelzés verifikálás füstérzékelőnként automatikus érzékenység változtatás éjszakai/nappali üzem szerint (az alacsony és nagy érzékenységű csoport segítségével) karbantartást igénylő, elszennyeződött érzékelő jelzése alacsony érzékenységű érzékelők kijelzése Az érzékelők 9 különböző érzékenységre programozhatók Egy-emberes zónánkénti walk-teszt lehetőség az üzembe helyezéshez és a karbantartásokhoz Funkciógombok: NYUGTÁZÁS, JELZÉSTÖRLÉS, KIÜRÍTÉS, KÉSLELTETÉSEK TÖRLÉSE, HANGJELZŐK KI és HANGJELZŐK VISSZAKAPCSOLÁSA A működés során változó funkciójú gombok: F1, F2, F3 és F4 Általános (menüvezérlő) gombok:, (OK, Enter), (Kilépés, Törlés) és egy alfanumerikus mező AMX000 telepítési kézikönyv Promatt - Notifier

7 IKAMX000_V1-1.odt A központok felszerelése 2. A KÖZPONTOK FELSZERELÉSE Csomagoljuk ki a központot és nyissuk ki az ajtaját. A központokat 4 vagy 5 db 5 mm átmérőjű csavarral rögzíthetjük a falra, cm magasra. Érdemes a központot úgy pozicionálni, hogy kijelzője kb. 150 cm magasan legyen. Ügyeljünk arra, hogy legyen elegendő hely a központ ajtajának kinyitásához is (kb. 280 mm a központ bal oldalán). Radiátorok, kazánok, egyéb hőforrások közelébe vagy nagy teljesítményű villamos fogyasztók, elektromágneses zavarokat keltő berendezések közelébe lehetőleg ne szereljük a központot. A vezetékek bevezetéséhez a központ hátulján, tetején vagy alján kiüthető kábelbevezetők találhatók. Figyeljünk arra, hogy vezetékek mindig megfelelő hosszúságúak legyenek, ne feszüljenek, és elérjenek a megfelelő csatlakozó pontig. A CNAL csatlakozóra kerülő 230 V~ hálózati vezetékét rögzítsük a központon belül AZ AM2000 ÉS AM4000 FALRA SZERELÉSE a 1. ábra: Az AM2000 és AM4000 központok méretei Promatt - Notifier AMX000 telepítési kézikönyv - 3 -

8 A központok felszerelése 2.2. AZ AM6000 KÖZPONT FALRA SZERELÉSE 3. JELLEMZŐK 2. ábra: Az AM6000 központ méretei Működési hőmérséklet: -5 o C o C Relatív páratartalom: 10 93% (kondenzáció nélkül) Tárolási hőmérséklet: -10 o C o C Tömeg (akkuk nélkül): 6,15 kg (AM2000 és AM4000) 10,15 kg (AM6000) 3.1. VÉDŐFÖLDELÉS A hálózati tápellátás védőföld vezetékét a CNAL csatlakozó PE (Protective Earth) pontjára kell bekötni. A vezeték ellenállásának 10 Ohm-nál kisebbnek kell lenni! 3.2. A KÖZPONTOK TÁPELLÁTÁSA A tűzjelző központok elsődleges áramforrása a 230 V-os 50 Hz-es hálózati tápellátás. Ennek hiányában a központban elhelyezett akkumulátorok biztosítják a működést a szükséges tartaléküzem idejére. Megjegyzés: A központot lehetőleg ne szereljük elektromágneses zavarforrások (átjátszó állomások, adóállomások, motorok stb.) közvetlen közelébe. Hálózati feszültség: 230 V~ + 10%, -15% Frekvencia: 50 / 60 Hz Áramfelvétel: 0,5 A~ (AM2000) 0,6 A~ (AM4000) 0,75 A~ (AM6000) AMX000 telepítési kézikönyv Promatt - Notifier

9 IKAMX000_V1-1.odt jellemzők 3.3. A KÖZPONTOK TÁPELLÁTÁSA A központ tápegysége két független kimenetet tartalmaz A BELSŐ ÉS KÜLSŐ EGYSÉGEK TÁPKIMENETE A központ belső egységei, a címzőhurkok és a külső terhelések számára AM2000: 27,6 V= +2% -10% / 2,1 A (max.100 mv hullámosság): szabályozott és áramkorlátozott AM4000: 27,6 V= +2% -10% / 2,7 A (max.100 mv hullámosság): szabályozott és áramkorlátozott AM6000: 27,6 V= +2% -10% / 4 A (max.100mv hullámosság): szabályozott és áramkorlátozott AKKUTÖLTŐ RÉSZ AM2000 és AM4000: 27,6 V= / 1 A (100 mv hullámosság): hőmérséklet kompenzált AM6000: 27,6 V= / 1,5 A (100 mv hullámosság): hőmérséklet kompenzált Csatlakoztatható akkumulátorok: 2 x 12 V / 18 Ah (AM2000 és AM4000) 2 x 12V / 24 Ah (AM6000) Az akkumulátorok élettartama 20 o C-on élettartam kb. 3-5 év (gyártmányfüggő). Az akkumulátorok élettartamát a magas hőmérséklet és a gyakori kisütési-töltési ciklusok erősen csökkentik. A központok akkumulátorokkal kapcsolatos jelzései: Lemerült akkumulátorok: Eltérő akkufeszültség: Lekapcsolt akkumulátorok: 21,5 V= alatt 3,4 V=-nál nagyobb akkufeszültség különbség esetén 20 V= alatt Áramfelvétel az akkumulátorokról (230 V~ hiányában) Nyugalomban háttérvilágítás nélkül háttérvilágítással tűzjelzéskor: - AM2000: 140 ma 160 ma 210 ma - AM4000: 160 ma 190 ma 240 ma - AM6000: 270 ma 350 ma 400 ma 3.4. BIZTOSÍTÉKOK LISTÁJA Hálózati (230 V~) biztosíték: (F2AL) Hangjelző kimenet: Akkumulátorok biztosítója: Felhasználói táp kimenet + hangjelző: 2 A gyors 0,75 A öngyógyuló 3,15 A öngyógyuló 1 A gyors, öngyógyuló 3.5. A TÁPELLÁTÁS ÉS AZ AKKUMULÁTOROK MŰKÖDÉSE A központ folyamatosan ellenőrzi a hálózati feszültség meglétét, a töltő rész és az akkumulátorok feszültségét, és automatikusan átáll tartalék üzemre, amint a hálózati feszültség megszűnik. Hálózati üzemben a központ vezérli a töltő részt, és felügyeli az akkumulátorok feszültségét. Az akkuk ellenőrzésekor a töltő lekapcsolódik, és a központ ellenőrzi az akkuk feszültségét. A központ Hibas vagy hianyzo akkuk hibaüzenetet ad, ha a feszültség < 15,0 V. Tartalék üzemben a központ Alacsony akkufesz. hibaüzenetet ad, ha az akkumulátorok feszültsége 21,5 V alá esik, sőt 20,0 V alatt automatikusan lekapcsolja az akkumulátorokat a mélykisülés megakadályozására A KÖZPONTOK HÁLÓZATRA CSATLAKOZTATÁSA A tűzjelző központ hálózati tápellátását lehetőleg a védett épület hálózati főkapcsolója előtti helyről, egy külön biztosított ágról kell bekötni. A biztosítót el kell látni 'TŰZJELZŐ HÁLÓZAT' felirattal, és olyan helyen kell elhelyezni, hogy jogosulatlan személyek ne férhessenek hozzá. A 3-eres (fázis, nulla, védőföld) hálózati kábelt a központon belül minél rövidebb úton kell vezetni és a CNAL csatlakozóra kötni A PE pontra kötött védőföld ellenállásának 10 Ohm-nál kisebbnek kell lenni. A bejövő hálózati kábelt rögzíteni kell, hogy véletlenül se eshessen ki a védőföld vezetéke a csatlakozóból. A telepítés során célszerű lekapcsolni a hálózatot az akkumulátorok töltésének ellenőrzése után és a további kötéseket áramtalanított állapotban végezni, hogy véletlen zárlatokkal ne tehessük tönkre a központot. Promatt - Notifier AMX000 telepítési kézikönyv - 5 -

10 jellemzők A hálózati tápellátás bekötését az alábbiak szerint végezzük: 1. Kapcsoljuk le a bejövő 230 V~ kapcsolóját. 2. Vegyük le a központ CNAL csatlakozóját. 3. Kössük be a csatlakozóra a hálózati kábelt. 4. Dugjuk vissza a CNAL csatlakozót, és kapcsoljuk be a bejövő 230 V~ kapcsolóját. 5. Csatlakoztassuk az akkumulátorokat. Megjegyzés: A hálózatra csatlakoztatás után a tűzjelző központ automatikusan elindul. Az akkumulátorok teljes feltöltése, azok állapotától függően, néhány órát is igénybe vehet. 6. Ellenőrizzük a központ állapotjelző LED-jeit a A központ üzembe helyezés c. fejezetben leírtak szerint. 7. Zárjuk be a központ ajtaját A KÖZPONT TÁPFESZÜLTSÉG KIMENETEI A központok egy fix és egy jelzéstörlés alatt lekapcsolódó 24 V-os kimenettel rendelkeznek. A két kimenet közösen 1 A gyors, öngyógyuló biztosítóval van védve. A fix 24 V-os tápkimenet (24V és GND) külső egységek (pl. LCD-6000N, LCD- 6000T, LCD6000A távkezelők) 24V-RST: Jelzéstörlés alatt kikapcsolódó 24V-os kimenet tápellátására használható. 3. ábra: A táp kimenetek csatlakozói A jelzéstörlés alatt lekapcsolódó 24V- RST jelzésű kimenet kb. 5 másodpercre lekapcsolódik minden központon végrehajtott Jelzéstörlés művelet után. Ezzel a kimenettel táplálhatók pl. a hagyományos érzékelők, a relé kimenetű érzékelők, melyek jelzéseinek megszüntetéséhez a tápfeszültség rövid idejű megszakítására van szükség A KÖZPONT TŰZ ÉS HIBA RELÉ KIMENETEI A HIBA relé a központ nyugalmi helyzetében aktivált, meghúzott állapotú, bármely EN hiba bekövetkeztekor a relé elenged. Hiba kimenet Megjegyzés: A kimenet nem felügyelt, így ne csatlakoztassunk rá az EN szerinti hiba-átjelző áramkört. Érintkezőinek terhelhetősége 30 V/1 A, míg a működtető érintkező típusa a JGST jumperrel választható ki (szitázás: C=NC (bontó); A=NO (záró)). Ha a JGST jumperrel az A=NO állást választottuk, akkor a központ nyugalmi helyzetében a relé csatlakozóinak pontjai között rövidzár mérhető. EN Riasztás (Tűzjelzés) kimenet A relé érintkezői 30 V/1 A terhelést képesek kapcsolni. A relé működtető érintkezőjének típusa (NO: záró vagy NC: bontó) a JALL jumperrel választható ki (szitázás: C=NC (bontó); A=NO (záró). 4. ábra: A HIBA relék csatlakozói A TŰZ (alarm) relé bármely eszköz tűzjelzése esetén késleltetés nélkül aktiválódik. Megjegyzés: A kimenet nem felügyelt, így ne csatlakoztassunk rá az EN szerinti tűz/riasztás-átjelző áramkört. 5. ábra:a TŰZ relék csatlakozói AMX000 telepítési kézikönyv Promatt - Notifier

11 IKAMX000_V1-1.odt jellemzők 3.9. A KÖZPONT FELÜGYELT HANGJELZŐ KIMENETE A központ felügyelt hangjelző kimenete tűzjelzéskor lép működésbe a Programozás/ Rendszer/ Időzítések/ Hangjelző kimenet menüpontban megadott késleltetés után (ha a Tiltások/ Rendszer/ Azonnali bekapcs. opciót letiltjuk). A központ az alábbi táblázat szerinti ellenállás értékeknél képes jelezni a kimenet vezetékezésének zárlatát/szakadását, ha a vezérelt eszközöket egymás után láncoltan fűzzük fel, és az utolsó eszköz mögött elhelyezzük a 47 kohm-os lezáró ellenállást. A hangjelző kimenet 0,75 A terhelést bír. A hangjelző és a felhasználói táp kimenetek közösen 1 A- rel terhelhetők. A kimenet polaritás fordítással működik: nyugalmi helyzetében az ábrákon és a csatlakozó kiosztásnál jelzett polaritással ellentétes feszültséget ad; aktivált helyzetében ehhez képest fordított polaritású 24 V (27,2 V) feszültséget. A kimenetre közvetlenül csatlakoztathatók a polarizált kimeneti eszközök pl. System Sensor EMA vagy DBS sorozatú hang- és fényjelzők vagy csengők (ld. 7. ábra). 6. ábra: A hangjelző kimenetek csatlakozói RÖVIDZÁR NYUGALOM SZAKADÁS 21 kohm 61 kohm 7. ábra: Polarizált eszközök bekötése Nem polarizált kimeneti eszközök, például régebbi típusú tűzcsengő, relé stb. esetén az eszközzel sorba tett diódával tehetjük azt polarizálttá (ld. 8. ábra). Induktív terhelésű kimeneti eszközök vezérlése esetén az eszköz sarkaival párhuzamosan egy fordított polaritású diódát is el kell helyezni a kikapcsolási tranziensek megfogására. A felügyelt hangjelző kimenet (és a HORN típusú vezérlő modulok) működése a Tiltás\Rendszer\Hangjelző menüpontban tiltható illetve engedélyezhető. A kimenet és a HORN modulok letiltott állapotában a TILTOTT ESZKÖZ és a HANGJELZŐ LED-ek folyamatosan sárgán világítanak. (A hangjelzőket akkor érdemes csak letiltani, ha például üzembe helyezéskor vagy a rendszer karbantartásakor éles helyzetben akarjuk a rendszert ellenőrizni, de nem akarjuk a hangjelzők működésével zavarni az épületben tartózkodókat. Az ellenőrzések befejezése után a hangjelzőket újra engedélyezni kell.) Bekapcsolt, működtetett állapotban levő hangjelzők a 8. ábra: Nem polarizált eszközök bekötése letiltás hatására kikapcsolódnak. A felügyelt hangjelző kimenet és a HORN modulok tűzjelzés alatt a HANGJELZŐ KIKAPCSOLÁS gombbal ki, míg a HANGJELZŐ VISSZAKAPCSOLÁS gombbal visszakapcsolhatók (2. szintű jelszó). A hangjelzők kikapcsolt állapotát a kijelző jobb felső sarkában egy áthúzott hangjelző szimbólum mutatja. Tűzjelzés mentes állapotban a kezelő a KIÜRÍTÉS gombbal kapcsolhatja be a hangjelzőket. és a HORN típusú vezérlő modulokat. A felügyelt hangjelző kimenet hibáját (zárlat, szakadás) a központ a sárga 'HANGJELZŐ HIBA' LED-del mutatja. Promatt - Notifier AMX000 telepítési kézikönyv - 7 -

12 jellemzők SOROS INTERFÉSZEK Az AM2000, AM4000 és AM6000 központok 3 független optikailag leválasztott soros interfészt tartalmaznak. Az első interfész RS485 (vagy bekötéstől függően RS422) alapvetően az LCD-6000N típusú tűzjelző és LCD-6000T technikai típusú távkezelő egységek és az LCD-6000A szelektív távkijelző egységek csatlakoztatására szolgálnak. Az RS232 típusú interfészek közül az 2.számú szolgál a PKX000 feltöltő / letöltő program csatlakoztatására RS232 INTERFÉSZEK A PKX000 feltöltő/letöltő Jel AM2000 AM4000 AM6000 Nyomtató programot futtató számítógép az CNU CNU CNO 9 pólusú D 2.számú RS232 interfészen keresztül csatlakoztatható a központokhoz. Az RS232 interfész kb. 15 m távolságon belül használható. Nagyobb távolsági igény esetén Tx-2 (adás) Rx-2 (vétel) GND (föld) csatlakozó csatlakozó csatlakozó csatlakozó RS232/RS485 konvertereket kell használni a központ és a PC 9. ábra: A soros RS232 csatlakozók bekötése oldalán. 10. ábra: A PK400 program csatlakoztatása az AM4000-hez AZ RS485 INTERFÉSZ Az AM2000, AM4000 és AM6000 központokhoz kétfajta távkezelő és egy távkijelző egység csatlakoztatható az RS485 vonalon keresztül: Az LCD-6000N típusú tűz-távkezelőn a központra EN csatlakoztatott tűz-zónák eszközeinek riasztási és Az átviteli utak integritása hibajelzései jeleníthetők meg, valamint az ezekkel Az RS485 vonal nem biztosítja kapcsolatos alapkezelések végezhetők el (Nyugtázás, a fenti szabvány által követelt Hangjelzők kikapcsolása, Jelzéstörlés). redundanciát a vonal Az LCD-6000T típusú technikai távkezelőn a technikai szakadása vagy zárlata zónák riasztási és hiba eseményei, valamint a hozzájuk esetén tartozó tiltási és teszt műveletek jelennek meg, és a technikai zónák alapkezelései végezhetők el (Nyugtázás, Jelzéstörlés). Technikai zónának tekintjük mindazon zónákat, melyekben TEC3 vagy TEC2 típusazonosítóval beprogramozott MMT vagy IIG4N modulok szerepelnek. Az LCD-6000A szelektív távkijelző egységen a távkijelzőhöz rendelt max. 32 elem (érzékelő, modul, zóna) eseményei jeleníthetők meg. Így a különböző épületekben vagy szinteken elhelyezett távkijelzők csak az adott terület jelzéseit mutatják. A távkijelző egységekhez max. 4 db slave egység is csatlakoztatható egy belső RS485 interfészen keresztül AMX000 telepítési kézikönyv Promatt - Notifier

13 IKAMX000_V1-1.odt jellemzők A központok és az LCD6000N/T távkezelők, és az LCD6000A távkijelző egységek közötti kapcsolat RS485 vonalon keresztül valósul meg. A távkezelő / távkijelző egységeket láncoltan, egymás után kell felfűzni az RS485 vonalra. Minden távkezelő/távkijelző egységnek az üzembe helyezéskor beprogramozott címmel kell rendelkezniük 1 és 16 között (a slave távkijelzőknek 1-4 között). A központok programozásakor azt is meg kell adni, mely című távkijelző egységek csatlakoznak a vonalra. A távkezelő/távkijelző egységek láncolt bekötése A központ RS485 csatlakozójának LIN+, LIN- és GND vezetékeit kössük be a legközelebbi távkezelő/távkijelző LIN+, LIN- (5) és GND pontjaira. A további egységeket mindig láncoltan kössük az őket megelőző távkezelőkhöz. Az RS485 vonalat a központnál és a legtávolabbi távkezelőnél/távkijelzőnél zárjuk le Ohm / 0,5 W ellenállással a jel-reflexiók elkerülésére. 12. ábra: Az RS485 vonal bekötése A távkezelő/távkijelző egységek a központtól független, külső 24V-os tápegységekről táplálva Az árnyékolás lekötése Az RS485 vezeték árnyékolásának vezető erét csak a központnál, a csatlakozóhoz lehetőleg közel kell a központ szekrényén keresztül védőföldre kötni (l. 13. ábra). A távkezelőknél/távkijelzőknél az árnyékolást folyamatossá kell tenni úgy, hogy az sehol ne érjen más fémes részhez. 11. ábra: Az RS485 vonal bekötése A távkezelő/távkijelző egységek a központ közös 24V kimenetéről táplálva A központ és a legtávolabbi egység között legfeljebb 1200 m távolság lehet. Használjunk árnyékolt, Belden 9574 vagy 9575 típusú kábelt. A központnál az RS485 vezeték árnyékolását a csatlakozóhoz minél közelebb, a központ szekrényénél kössük le védőföldre. AM4000 központ A távkezelőknél az RS485 vezeték árnyékolását tegyük folyamatossá: a bejövő és továbbmenő vezeték árnyékolását kössük össze, de más vezető részhez ne érjen hozzá. LCD6000N távkezelő 13. ábra: Az vezeték árnyékolásának lekötése Promatt - Notifier AMX000 telepítési kézikönyv - 9 -

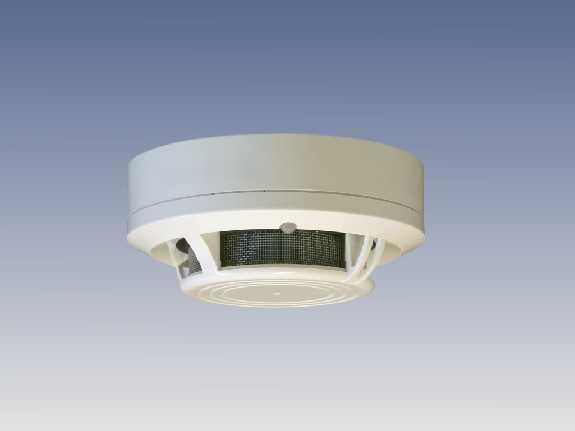

14 A címzőhurok és eszközei 4. A CÍMZŐHUROK ÉS ESZKÖZEI A központok mindegyik címzőhurkára egyenként 99 db analóg intelligens érékelő, valamint 99 db címzett bemeneti (monitor) vagy kimeneti (vezérlő) modul csatlakoztatható. A 2-vezetékes címzőhurok lehet nyílt (style4) vagy visszatérő (style6) kialakítású. Az európai EN54 szabvány ajánlásainak az elágazás nélküli, visszatérő hurokkialakítás felel meg, mivel csak ez a kialakítás tudja biztosítani az összes hurkon levő eszköz működőképességét egyszeres hurokszakadás esetén is. A címzőhurok esetleges zárlatából adódó hibák kiküszöbölésére ún. izolátor modulokat vagy izolátorral egybeépített eszközöket kell alkalmazni, melyek a hurok zárlatos szakaszát leválasztva biztosítani tudják a fennmaradó részek működőképességét. A központ címzőhurok kimenetei áramkorlátozottak, és mind az elmenő (A+, A-), mind a visszatérő (B+, B-) oldalán egyben izolátorokat is tartalmaznak, így nem kell a hurkok kezdetén külön izolátor egységeket elhelyezni. EN54-14 Ha a címzőhurok 32 eszköznél többet tartalmaz, akkor mindenképpen csak visszatérő típusú lehet. Egy visszatérő hurkon levő elágazásnak izolátorral kell kezdődnie, és legfeljebb 32 eszközt tartalmazhat. A címzőhurkokon levő eszközök az üzembe helyezés során 150 (kijelzési) zónába szervezhetők, melyek mindegyike max. 32 db eszközt tartalmazhat. A címzőhurkon elhelyezhető érzékelők és modulok részletesebb ismertetése a Notifier-System Sensor eszközök bekötése és karbantartása c. segédletben található. Az eszközök gyárilag a 00 címre vannak beállítva. Ezt a címet két dekád forgókapcsoló segítségével a rendszer üzembe helyezése során kell beállítani a tervben szereplő címre 1-99 között. A hurkon a címkiosztás teljesen tetszőleges lehet: pl. 1. érzékelő 55. modul 44. érzékelő 2. érzékelő, de az áttekinthetőség érdekében érdemes egy folyamatos címsorrendet követni ANALÓG INTELLIGENS ÉRZÉKELŐK Az AM2000, AM4000 és AM6000 központokra a System Sensor ionizációs, optikai füstérzékelőin, a hő- és hősebesség érzékelőkön kívül csatlakoztathatók a kombinált füst- és hőérzékelők, valamint a nagy érzékenységű lézeres optikai füstérzékelők is. Az érzékelők az általuk mért tűzjellemzővel vagy az aktuális veszélyszinttel arányos jelet küldenek a központba, amely az adott érzékelőhöz beállított érzékenység alapján dönt a tűzjelzésről. A címzőhurkon az érzékelők címtartományát foglalják az MMT és IIG4N típusú, 1, illetve 4 db 4-20 ma-es gázérzékelő illesztésére szolgáló technikai modulok is. Füst (Optikai) 2251EM 2251E 2551HRE 2551E 22051E/EI Kombinált 2251TEM 2251CTLE 2251TLE 22051TE/TEI 22051TLE/TLEI Fix 5251EM 5251HTEM 5551EM 52051E/EI 52051HTE/HTEI Hőérzékelő Hősebesség 5251REM 5551RE 52051RE/REI Egyéb eszközök 6500/S vonali füstérzékelő 7251 lézeres érzékelő MMT, IIG4N gázérzékelő illesztő A211, A222 aspirációs egységek 4.2. BEMENETI (MONITOR) MODULOK A címzőhurokról táplált bemeneti modulok segítségével potenciálmentes kontaktusok (pl. relé kimenettel rendelkező érzékelők, kézi jelzésadók, szelepek állapotai) illeszthetők címzett módon az intelligens tűzjelző rendszerhez. A bemeneti modulok felügyelik a kontaktushoz menő vezetékezés állapotát is, így a vezeték szakadása, zárlata esetén hibajelzést adnak a központ felé. A modulok között megtalálhatjuk a mini- illetve mikro- változatokat is, melyek a felügyelt eszköz dobozában is elhelyezhetők. A címzett kézi jelzésadók is bemeneti modult tartalmaznak. Ezek között megtaláljuk az izolátor nélküli (MCP5A-R01-NI) és a kétoldali izolátort tartalmazó (MCP5A-R01-I) típusokat is. A bemeneti modulok egyik válfaja az ún. hagyományos zónaillesztő modulok, melyekkel kétállapotú hagyományos érzékelők csatlakoztathatók az intelligens központhoz (M210CZR, M512ME, FZM-1). Az újabb típusú bemeneti modulok már beépített (opcionálisan beköthető kétoldali) izolátorokkal rendelkeznek AMX000 telepítési kézikönyv Promatt - Notifier

15 IKAMX000_V1-1.odt A címzőhurok és eszközei 4.3. KIMENETI (VEZÉRLŐ VAGY KONTROLL) MODULOK A kimeneti modulok a címzőhurokról megvalósítható működtetések, beavatkozások elvégzésére szolgálnak. A legtöbb kimeneti modul két üzemmódban képes működni: 1. címzett reléként, 2. felügyelt kimenetként. Felügyelt kimenet üzemmódban a kimeneti eszközök működtetésére szolgáló tápfeszültséget külsőleg (a központból vagy külső tápfeszültségről) kell biztosítani. Ebben az üzemmódban a kimeneti eszközök vezetékezésének hibáját képes jelezni a modul a központ felé. A csak címzett reléként üzemelő kimeneti modulok között a közvetlenül 230 V~ kapcsolására alkalmas modulokat is megtalálhatjuk. A kimeneti modulok egy speciális fajtája a modullal egybeépített (közvetlenül a címzőhurokról vagy külsőleg táplálható) hangjelző is. Mind a bemeneti, mind a kimeneti modulok léteznek kártya méretű kivitelben, illetve kombinált kivitelben is (egy modul bemenetet és kimenetet is tartalmaz). Ezekben az esetekben a modulon levő címkapcsolók csak az első modul címét határozzák meg, a további modulok eggyel nagyobb címen találhatók. Az újabb típusú kimeneti modulok már beépített (opcionálisan beköthető kétoldali) izolátorokkal rendelkeznek IZOLÁTOROK (ZÁRLAT SZAKASZOLÓK) A címzőhurkon levő zárlatok káros hatását küszöbölik ki a címkapcsolókat nem tartalmazó izolátorok, melyek a hurokfeszültség adott érték alá csökkenésekor automatikusan bontják a címzőhurok '+' ágát. A címzőhurok egy helyen történő zárlata esetén tehát csak két szomszédos izolátor közötti szakasz válik üzemképtelenné. Az izolátorok automatikusan helyreállítják a hurkot, amint a feszültség újra normális értékre áll vissza. Léteznek modul méretű, érzékelő aljzatába beszerelt és pl. a modulok dobozába beszerelhető izolátorok is. Az újabb eszközök: modulok, érzékelők, kézi jelzésadók, vonali- és aspirációs füstérzékelők beépített vagy opcionálisan kiválasztható kétoldali izolálási lehetőséggel rendelkeznek. A következő táblázatban megtalálhatók az izolátorokat tartalmazó eszközök. Érzékelők 22051EI, 22051TEI, 22051TLEI, 52051EI, 52051HTEI, 52051REI (pontszerű érzékelők) 6500, 6500S (vonali füstérzékelők) M221E (2 be-, 1 kimenetű modul) Bemeneti (monitor) modulok MCP5A-R01-I, WCP5A- R01-I (kézi jelzésadók) M210E, M220E: (modulok) M210E-CZR, M210E-CZ (hagy. zónaillesztők) Kimeneti (vezérlő) modulok M201E, M201E 240, M201E 240-DIN (modulok) WMSOU-xy-P02, WMSTR-xy-P02, IBSOU- DD-P02, (címzett, huroktáplát hangfényjelzők) Izolátorok M200XE, M500XE B524IEFT (aljzatba szerelt) ISO524E (kisméretű) Figyelem! A fenti táblázat csupán az izolátort is tartalmazó eszközöket sorolja fel, nem pedig a csatlakoztatható eszközök teljes listája! 4.5. EGYÉB, ÖSSZETETTEBB EGYSÉGEK A központra csatlakoztathatók még további összetettebb egységek, melyek több érzékelő és/vagy modulcímet foglalnak el a címzőhurkon. A211E-LSR: Egy-csöves aspirációs füstérzékelő egység (max. 100 m-es mintavevő csővel), 1 vagy 2 nagy érzékenységű lézeres füstérzékelővel. 1 vagy 2 PHOT (optikai) érzékelő címet és 1 db FORC (relé) modul címet foglal. A222E-LSR: Két-csöves aspirációs füstérzékelő egység (2 db, egyenként max. 100m-es mintavevő csővel), 2 nagy érzékenységű lézeres füstérzékelővel. 2 PHOT (optikai) érzékelő címet és 2 db FORC (relé) modul címet foglal. M500RFE-AS: Rádiós alrendszer, mellyel 99 db rádiós füstérzékelő (PHOT típus) és 98 db rádiós kézi jelzésadó (PULL típus) illeszthető a központhoz. A rádiós alközpont jelzéseinek törlését és hibajelzéseinek továbbítását 1 db PWRC típusú vezérlő modul közvetíti a központ felé. Promatt - Notifier AMX000 telepítési kézikönyv

16 A címzőhurok és eszközei 4.6. A CÍMZŐHUROK LEHETSÉGES KIALAKÍTÁSAI VISSZATÉRŐ HUROKKIALAKÍTÁS A tűzjelzőkkel foglalkozó európai szabvány (EN54) a visszatérő hurokkialakítást ajánlja. Mivel a központok mindkét irányból (A és B) képes a hurkon levő eszközök tápellátására és a velük való kommunikációra, így visszatérő hurokkialakítás esetén a hurok egy helyen történő megszakadása esetén sem válik egy eszköz sem működésképtelenné. Ennek természetesen az is feltétele, hogy a hurkon ne legyen sehol sem elágazás. A címzőhurkon bekövetkező zárlatok kiterjedését az izolátorok korlátozzák. Zárlat esetén csak két izolátor közötti szakasz esik ki a működésből. Izolátorokat célszerű elhelyezni minden zóna (és természetesen minden tűzszakasz) határon, így egy esetleges hurokhiba (zárlat) miatt nem lesznek megtévesztő hibajelzések a központon. Egy zónán belül is szükség lehet további izolátorok elhelyezésére, ha a zóna több, mint eszközt tartalmaz. Más szavakkal izolátorokat kell elhelyezni eszközönként (érzékelő és/vagy modul) mindenképpen. A címzőhurok kábelezését csavart (5-10 cm-enként), Max. hossz: 3000 m; max. hurokellenállás: 40 Ohm árnyékolt 2-vezetékes (max. 0,5 µf kapacitású) Egy címzőhurkon: 198 eszköz (érzékelő / modul) kábellel kell elkészíteni. Visszatérő címzőhurok Egy zóna = max. 32 bemeneti eszköz esetén a hurok maximális hossza 3000 m lehet, míg Zónák között, ill. 20 eszközönként izolátort össz ellenállása 40 Ohm. A címzőhurok 14. ábra: Visszatérő címzőhurok paramétereinek ellenőrzéséről a következő fejezetben olvashatunk. A 14. ábra egy tipikus visszatérő jellegű hurokkialakítást mutat. Ha a hurkon zárlat keletkezik a 2. zónában, akkor a két felső izolátor működésbe lép és kiiktatja a 2. zónához tartozó szakaszt. A központ észleli, hogy az 'B' oldalról nem ér el bizonyos eszközöket, folytatja a lekérdezést a 'A' ágról meghajtva a hurkot. A 3. zóna eszközeit megtalálja, tehát azok hiba nélkül működhetnek tovább. A 2. zóna eszközeit azonban a központ nem éri el, így azokról 'Érvénytelen válasz' hibaüzenetet fog adni LÉTRA SZERKEZETŰ HUROK (VISSZATÉRŐ) A visszatérő hurokkialakítás egyik esete (l. 15. ábra), melyet akkor érdemes alkalmazni, ha egy egyszeres visszatérő hurokkialakítással nagyon nagy hurokhosszak adódnának, és emiatt nem teljesíthető a max. 40 Ohm hurokellenállás. A létratípusú huroknál két vagy több párhuzamos visszatérő ágat Izolátorok alakítunk ki, ahol minden ág izolátorokkal van leválasztva. Ebben az esetben a címzőhurok elmenő és visszatérő gerincvezetékei a létra szárai- vastag keresztmetszetű (kis ellenállású) vezetékkel, míg a belső létraágak, ahova az eszközök csatlakoznak kisebb keresztmetszetű vezetékkel kábelezhetők. A hurokellenállásra vonatkozó kritérium úgy módosul, hogy a leghosszabb létraág ellenállás nem lehet 40 Ohm-nál nagyobb. A létra-típusú címzőhurok -szerencsés esetben- a hurok két helyen történő szakadását is képes üzemkiesés nélkül tolerálni (így az egyszeres szakadást a árnyékolás központ nem mindig veszi észre). Alkalmazásánál figyelni kell arra, hogy a címzőhurok elmenő/visszatérő gerincvezetékei lehetőleg külön nyomvonalon haladjanak (ne egyszerre, egy okra visszavezethetően sérüljenek meg). Jól alkalmazható ez a megoldás, ha 1. a címzőhurkot a központtól távoli épületben kell megszerelni Egy ágon több -izolátorokkal leválasztott- zóna (az épületek között nagy keresztmetszetű elmenő/visszatérő is lehet gerincvezeték, lehetőleg külön nyomvonalon), Minden létraág izolátorokkal leválasztva 2. többemeletes épület esetén (az emeleteken belüli A leghosszabb hurokág ellenállása nem lehet vezetékezések alkotják a létra fokait), > 40 Ohm, 3. nagyméretű csarnokokban (a csarnok két oldalán vezetett 15. ábra: Létra-típusú hurokkialakítás nagy keresztmetszetű elmenő/visszatérő gerincvezeték) Az OTSZ alapján új kialakításként nem alkalmazható!!! AMX000 telepítési kézikönyv Promatt - Notifier

17 IKAMX000_V1-1.odt A címzőhurok és eszközei NYÍLT HUROKKIALAKÍTÁS Ennél a hurokkialakításnál a címzőhurok A és B oldala is felhasználható. Azonban a címzőhurok egy helyen történő szakadásának hatására a szakadás helye utáni eszközök kiesnek a működésből. Mivel egyszeres vezetékhiba (szakadás, zárlat) esetén maximálisan egy jelzési zóna eshet ki a működésből, csak abban a meglehetősen valószínűtlen esetben használható a nyílt hurokkialakítás ha mind az A, mind a B oldalon csupán egy-egy zónányi eszközünk van. Ebben a megoldásban a hurokágak összes hossza nem lehet 3000 m- nél több, és a leghosszabb hurokszakasz ellenállása nem lehet 40 Ohm-nál több. Megbízhatatlansága miatt nem javasolt megoldás!!! 4.8. A HUROKPARAMÉTEREK ELLENŐRZÉSE, MÉRÉSE A címzőhurok üzembe helyezése előtt ellenőrizni kell a hurokparamétereket (ellenállás, átvezetés stb.). Figyelem: Amennyiben a vezetékek szigetelési ellenállását szeretnénk ellenőrizni nagyfeszültségű (500 V) mérőkészülékkel, először bizonyosodjunk meg arról, hogy a címzőhurkon nincsenek még bekötött eszközök, illetve csak üres vezeték szakaszokon végezzük ezt az ellenőrzést. A többi hurokparaméter méréséhez használjunk digitális kézi-műszert A HUROKELLENÁLLÁS MÉRÉSE Visszatérő (vagy létra) típusú hurok esetén ideiglenes átkötés Vegyük le a hurok vezetékeit a központnál. Zárjuk rövidre a hurkon levő izolátorok '+' ágát, és az újabb típusú modulok, kézi jelzésadók '+' és '-' vezetékeit ideiglenesen. Az átkötések a pontban leírt ellenőrzésekig maradhatnak. Létra-típusú hurok esetén válasszuk le a rövidebb létraágakat az izolátoroknál. ideiglenes átkötések A hurok 'A' oldali vezetékeit zárjuk rövidre. Mérjük meg az ellenállást a hurok 'B' ágai 16. ábra: A hurokellenállás mérése visszatérő hurok esetén között. (Hasonlóan jó mérés, ha az 'A-' és 'B-' vezetékek ellenállását mérjük meg és a kapott ellenállás értéket megszorozzuk kettővel. Így nem kell az izolátorok, modulok '+' ágát ideiglenesen sem rövidre zárni, de a + ág folytonosságáról nem kapunk információt.) Nyílt típusú hurok esetén Zárjuk rövidre egy adott hurokszakasz végét ideiglenesen. Zárjuk rövidre a hurkon levő izolátorok '+' ágát, és az újabb típusú modulok, kézi jelzésadók '+' és '-' vezetékeit ideiglenesen. Az átkötések a pontban leírt ellenőrzésekig maradhatnak. Mérjük meg a hurokellenállást a központnál (a B+ és B- vagy A+ és A- oldalon). A kapott értéknek 40 Ohm alatt kell lenni. Vegyük le a rövidzárat a hurokág végéről. Ismételjük meg a mérést a többi hurokágon. A hurokágak össz. hossza nem lehet 3000 m-nél több. 17. ábra: A hurokellenállás mérése nyílt hurkon ZÁRLAT (ÁTVEZETÉS) ELLENŐRZÉSE A HUROK + ÉS ÁGAI KÖZÖTT Kapcsoljuk a hurok '+' ágát a műszer '+', míg a hurok '-' ágát a műszer '-' bemenetére és mérjük meg az ellenállást. (Az ellenállásnak 1 MOhm-nál nagyobbnak kell lenni!) Kapcsoljuk a hurok '-' ágát a műszer '+', míg a hurok '+' ágát a műszer '-' bemenetére és mérjük meg az ellenállást. (Az ellenállásnak 0,7 0,9 MOhm között kell lenni!) Megjegyzés: Amennyiben a szigetelési ellenállás ellenőrzése megtörtént, az ellenőrzés természetesen elhagyható. A kisfeszülstégű műszerrel történő ellenőrzés csupán a durva hibák kiszűrésére alkalmas, pontos eredmény nem várható tőle. Azonban ha a mért ellenállás értékek jelentősen eltérnek a megadottól, akkor valószínűleg egy vagy több érzékelőt/modult fordított polaritással kötöttünk a hurokra. Promatt - Notifier AMX000 telepítési kézikönyv

18 A címzőhurok és eszközei A VEZETÉK ÁRNYÉKOLÁSA ÉS A HUROK '+', MAJD '-' ÁGA KÖZTI ELLENÁLLÁS ELLENŐRZÉSE A hurokágak és az árnyékolás közötti ellenállásnak 15 MOhm felett kell lenni A KÖZPONT VÉDŐFÖLDJE ÉS A HUROKÁGAK KÖZÖTTI ELLENÁLLÁS ELLENŐRZÉSE A központ védőföldje és a hurokágak közötti ellenállásnak 15 MOhm felett kell lenni A KÖZPONT VÉDŐFÖLDJE ÉS AZ ÁRNYÉKOLÁS KÖZÖTTI ELLENÁLLÁS ELLENŐRZÉSE A központ védőföldje és a hurok árnyékolás közötti ellenállásnak 15 MOhm felett kell lenni AZ ÁRNYÉKOLÁS FOLYTONOSSÁGÁNAK ELLENŐRZÉSE A címzőhurok elmenő (B) és visszatérő (A) oldali árnyékolásának folytonosnak kell lennie Méréskor max Ohm nagyságrendű lehet a hurok hosszának függvényében. Magasabb érték esetén sajnos újra ellenőrizni kell, hogy hol szakad meg az árnyékolás folytonossága. Az egyes eszközöknél az árnyékolás bekötésekor vigyázni kell arra, hogy az más vezetékhez, vagy az épület fémes részeihez ne érjen hozzá. Az elmenő oldali (B) ág árnyékolását a fejezetben leírtak szerint kell a központnál bekötni. árnyékolás vezető ere 18. ábra: Az árnyékolás folytonosságának ellenőrzése A HUROKFESZÜLTSÉGEK ELLENŐRZÉSE A címzőhurok Ha már bekapcsoltuk a központot és bekötöttük a hossza Szükséges kábel hurkokat, de a hurkokra még nem programoztunk eszközöket, akkor a hurokfeszültségnek 24 V-nak kell lennie. Ha ilyenkor 14 V-nál kisebb feszültséget 750 m-ig 1000 m-ig 2 x 0,75 mm2 árnyékolt, csavart érpár 2 x 1 mm2 árnyékolt, csavart érpár mérünk, akkor nagy valószínűséggel legalább egy 1500 m-ig 2 x 1,5 mm2 árnyékolt, csavart érpár eszközt fordított polaritással kötöttünk be m-ig 2 x 2 mm2 árnyékolt, csavart érpár A hurkokra vonatkozó maximális ellenállásértékek a különböző hurokhosszak esetén a 19. ábra szerinti 2500 m-ig 2 x 2,5 mm2 árnyékolt, csavart érpár tűzjelző vezetékekkel teljesíthetők. Hurokról táplált címzett hangjelzők esetén érdemes 3000 m-ig 2 x 3 mm2 árnyékolt, csavart érpár a hurok hossza alapján kiszámolt vezeték 19. ábra: A szükséges kábelkeresztmetszet keresztmetszetnél eggyel nagyobb méretet választani (pl. 0,75 mm 2 helyett 1 mm 2 -t). Típus / Hangerő Nagy Közepes Alacsony A hangjelzők beállított hangerejétől függően egy EMA24ALR, EMA24ALW címzőhurokra nem lehet a táblázatban megadottnál több jelzőt elhelyezni. DBS24ALW EMA24ALCR, EMA24ALCW A CÍMZŐHUROK VEZETÉK 20. ábra: A huroktáplált hangjelzők száma ÁRNYÉKOLÁSÁNAK BEKÖTÉSE A vezeték árnyékolása legyen végig folyamatos. (Az érzékelők aljzatában külön kapocspont szolgál az árnyékolás bekötésére.) Az árnyékolást csak egy helyen - lehetőleg a hurok 'B' oldalán - kössük le a központnál, máshol ne közösítsük semmivel! Különböző vezeték csatornázás esetén az alábbi példák szerint kössük Árnyékolás le az árnyékolást : Ha a vezetéket szabadon vagy nem fém kábelcsatornában vezetjük, akkor a vezeték árnyékolását kössük a központ CNAL csatlakozójában vagy a központon kívül védőföld pontra (l. 21. ábra). Fém-csatornában vezetett kábelezés esetén az árnyékolást kössük össze a hurok '-' vezetékével. Az árnyékolás ne érjen hozzá a központ Zóna, címzőhurok, házához. hangjelző, táp A központ A hurkok kialakításáról részletes információk olvashatók a 'Felhasználói vezetékek szekrénye segédlet a Notifier / System Sensor intelligens tűzjelző rendszerekhez' c. kézikönyvben. 21. ábra: Az árnyékolás védőföldre kötése AMX000 telepítési kézikönyv Promatt - Notifier

19 IKAMX000_V1-1.odt A központok üzembe helyezése 5. A KÖZPONTOK ÜZEMBE HELYEZÉSE A központ mechanikai felszerelése után végezzük el az alábbi ellenőrzéseket: Ellenőrizzük a címzőhurok vezetékezését a 4.8. fejezetben leírtaknak megfelelően egy digitális multiméterrel. Csatlakoztassuk a címzőhurkok vezetékeit a központra (CNU csatlakozók) Ellenőrizzük, hogy a hangjelző kimenetre csatlakozó vezetékpár végén megvan-e a 47 kohm-os lezáró ellenállás, és a vezetéken nincs sehol elágazás (a hangjelzők egymás után sorban helyezkednek el). Csatlakoztassuk a hangjelző kimenet vezetékeit (AM2000: CNU/25-26, AM4000: CNU/33-34, AM6000: CNA/5-6). Ellenőrizzük, hogy a hálózati feszültség hiányában az akkumulátorok (teljesen feltöltve!) az elvárt tartaléküzem idejéig képesek biztosítani a központ működését. A központ hálózatra csatlakoztatását az alábbiak szerint végezzük: 1. Kapcsoljuk le a bejövő 230 V~ kapcsolóját. 2. Vegyük le a központ CNAL csatlakozóját. 3. Kössük be a hálózati 230 V~ feszültség vezetékeit a CNAL csatlakozóba 3-eres kábellel. 4. A kábelt rögzítsük a központhoz, hogy véletlenül se eshessen ki a csatlakozóból. 5. Dugjuk vissza a CNAL csatlakozót. 6. Kapcsoljuk be a bejövő 230 V~ kapcsolóját. 7. Csatlakoztassuk az akkumulátorokat. Megjegyzés: A hálózatra csatlakoztatás után a tűzjelző központ automatikusan elindul. Az akkumulátorok teljes feltöltése, azok állapotától függően, néhány órát is igénybe vehet. Ellenőrizzük a központ állapotjelzéseit: a zöld KÖZPONT ÜZEMKÉSZ LED világít, a sárga HIBA LED villog, a sárga RENDSZERHIBA LED ég, a központ belső hangjelzője folyamatosan szól. A NYUGTÁZÁS gombot megnyomva a belső hangjelző elhallgat, és a kijelzőn a Központ bekapcsolása hibaüzenet jelenik meg. Nyomjuk meg a JELZÉSTÖRLÉS gombot, majd írjuk be a kért 2. szintű jelszót a hibaüzenet törléséhez. Ennek hatására: a zöld KÖZPONT ÜZEMKÉSZ LED égve marad, a sárga HIBA LED kialszik, a sárga RENDSZERHIBA LED kialszik, a kijelző nyugalmi helyzetbe tér vissza, sem tűz-, sem hibajelzés nem látható. Ezek után hozzákezdhetünk a központ konfigurálásához az 'AMX000 programozási kézikönyv -ben, illetve a PKX000 feltöltő/letöltő program kezelési kézikönyvében leírtak alapján. A központ felprogramozása után Teszt üzemben ellenőrizni kell: a csatlakoztatott érzékelők működőképességét a beépített teszt lehetőséggel vagy mesterséges füst, hő alkalmazásával, a csatlakoztatott monitor modulok működőképességét (a rájuk csatlakoztatott kontaktusok zárásával), az egyes eszközök és zónák helyes elnevezését és zónához rendelését, az összes vezérlést (hangjelzők, egyéb beavatkozások); a kritikus vezérléseknél műterhelést kell alkalmazni. Az elvégzett ellenőrzéseket dokumentálni kell! Oktassuk ki a rendszer kezelőit. Adjuk át a tűzvédelmi felelősnek a rendszer kezelési, rövidített kezelési kézikönyvét, a karbantartási ás üzemeltetési naplót és a rendszer megvalósulási dokumentumát. Promatt - Notifier AMX000 telepítési kézikönyv

20 A központok üzembe helyezése 6. KARBANTARTÁSKOR ELVÉGZENDŐ FELADATOK Ellenőrizzük, hogy a KÖZPONT ÜZEMKÉSZ feliratú zöld LED-je világít. Ellenőrizzük, hogy a központ többi LED-je milyen állapotú. Nyomjuk meg a TESZT gombot, majd a LED és/vagy LCD menüpont kiválasztásával ellenőrizzük a kijelzők helyes működését. Szüntessük meg a központ 230 V~-os hálózati ellátását, és ellenőrizzük a következőket: a központ kijelzőjén (a beprogramozott késleltetési idő után) meg kell jelennie a 230 V hiány hibaüzenetnek, a sárga HIBA sárga LED-nek villognia kell, a sárga TÁPEGYSÉG HIBA LED-nek világítania kell, a HIBA relének aktiválódnia kell. Mérjük meg az akkumulátorok feszültségét. Ha a mért feszültségek összege 20,5 V-nál kisebb, akkor ki kell cserélni az akkumulátorokat. Kapcsoljuk a központot újra a 230 V~-os hálózatra, nyomjuk meg a NYUGTÁZÁS gombot, és ellenőrizzük a következőket: a központ kijelzőjéről el kell tűnni a 230V hiany hibaüzenetnek, a sárga HIBA sárga LED-nek ki kell aludnia, a sárga TÁPEGYSÉG HIBA LED-nek ki kell aludnia, a HIBA relének alaphelyzetbe kell állni. Ellenőrizzük le a központ tűzjelzési képességét a címzőhurok egy eszközének riasztásba hozatalával: a piros TŰZ LED-nek villognia kell, a hangjelző kimenetnek és a HORN típusú és a "kikapcsolható" opciójú vezérlő moduloknak aktiválódniuk kell, a központ kijelzőjén meg kell jelennie a riasztást okozó eszköznek (és zónának). Megjegyzés: Ha a központ oltást vagy egyéb kritikus vezérléseket működtet, azok kimeneteit ideiglenesen műterheléssel zárjuk le vagy tiltsuk le őket! Nyomjuk meg a NYUGTÁZÁS, majd a HANGJELZŐK KIKAPCSOLÁSA gombokat (a 2. szintű jelszó megadása után) egymás után, és ellenőrizzük, hogy a kijelző jobb felső sarkában megjelenik-e a hangjelzők kikapcsolását szimbolizáló áthúzott hangjelző ikon, a piros TŰZ LED folyamatosan világít, a hangjelző kimenet és a HORN típusú és a "kikapcsolható" opciójú vezérlő modulok kikapcsolódnak. Állítsuk vissza a központot alaphelyzetbe a JELZÉSTÖRLÉS gomb megnyomásával és 2. szintű jelszó beírásával, majd ellenőrizzük, hogy a piros TŰZ LED kialszik, a hangjelző kimenet kikapcsolódik, a központ kijelzője újra a tűzjelzés mentes alaphelyzetet mutatja. A rendszer karbantartási munkálatainak végén mindig ellenőrizni kell, hogy a központ nyugalmi helyzetben van: a kijelzőn sem tűzjelzés (alarm), sem hibajelzés nem látható, nincsenek letiltott eszközök vagy zónák (a TILTOTT ESZKÖZ LED sötét), az állapotjelző LED-ek közül csak a zöld KÖZPONT ÜZEMKÉSZ LED világít. A rendszer többi részét az előírásoknak megfelelően kell ellenőrizni. Célszerűen az alábbi ellenőrzéseket érdemes elvégezni: az érzékelők működőképességét mesterséges füsttel vagy hőhatással kell ellenőrizni. Évente célszerű ellenőrizni szennyezettségük mértékét, és a kritikusabb érzékelők érzékenységét tisztítással vissza kell állítani az eredeti érzékenységi szintre. a monitor modulok működőképességét a rájuk csatlakozó kontaktusok zárásával kell ellenőrizni. a vezérléseket is le kell próbálni; a kritikus beavatkozásoknál alkalmazzunk műterhelést. az ellenőrzések eredményét és minden egyéb beavatkozást, észrevételt rögzítsünk az üzemeltetési és karbantartási naplóban AMX000 telepítési kézikönyv Promatt - Notifier

21 IKAMX000_V1-1.odt A tápegység terhelhetőségének kiszámítása 7. A TÁPEGYSÉG TERHELHETŐSÉGÉNEK KISZÁMÍTÁSA A tűzjelző rendszer tervezése során meg kell győződnünk arról is, hogy a tűzjelző központ tápegysége képes lesz üzemeltetni a rácsatlakoztatott eszközöket (ha nem, akkor külső tartaléküzemű tápegységeket is kell alkalmazni) áramkimaradás esetén a beépített akkumulátorok a szükséges tartaléküzem ideje alatt, majd egy, a tartaléküzem végén bekövetkezett tűzjelzés esetén is képesek megfelelően táplálni az eszközöket Ezek eldöntéséhez -az eszközök típusának és számának ismeretében- ki kell számolnunk a tűzjelző rendszer teljes áramfelvételét mind nyugalmi helyzetben, mind tűzjelzéskor, majd ezen értékek ismertében meg kell határoznunk a szükséges akkumulátor kapacitást. Nem léphetjük át a megengedett maximális terheléseket: az egyes címzőhurkokon: max: 0,300 A a felügyelt hangjelző kimeneten és a felhasználói táp kimeneten összesen: max: 1,000 A az egyes központokhoz tartozó rendszer teljes áramfelvétele: AM2000N esetén: max. 2,100 A AM4000 esetén: max. 2,700 A, AM6000N esetén: max. 4,000 A Az alábbi táblázatokkal kiszámíthatjuk a rendszer nyugalmi és riasztási (tűzjelzési) áramfelvételét, és a tartaléküzem ismeretében kiszámíthatjuk az akkumulátorok szükséges kapacitását. Az áramfelvétel értékeket mindenhol A-ben kell megadni! Központ Eszköz db áramfelvétel/ eszköz NYUGALMI HELYZET (A) össz áram db x eszköz RIASZTÁSI HELYZET (B) áramfelvétel/ eszköz össz áram db x eszköz - AM2000N / AM4000 kártyák 1 0, , , , SIB-N 1 Hangjelző kimenet eszközei 1 (a tápkimeneten levő eszközökkel együtt max. 1 A) - Csengők, hangjelzők, villogók Egyéb: 0 0 A felhasználó táp eszközei 1 (a hangjelző kimeneten levő eszközökkel együtt max. 1 A) - LCD6000N, LCC6000T, LCD6000A - Csengők, hangjelzők, villogók - Tartómágnesek - Egyéb: A címzőhurkok terhelései (a 24. ábra táblázata alapján) 2 ; Hurkonkénti terhelhetőség max. 0,3 A 1. címzőhurok 1 2. címzőhurok 1 3. címzőhurok 1 4. címzőhurok 1 Összesen 3 = Összesen 3 = x 24 (48 vagy 72) óra = x 0,3 (vagy 0,5) óra = NYUGALMI (A) Aóra RIASZTÁSI (B) Aóra Akku kapacitás = (A + B) x 1,25 4 = 22. ábra: A nyugalmi és a riasztási terhelés, valamint a szükséges akkumulátor kapacitás számítási táblázata az AM2000N és AM4000 központok esetén. Aóra Promatt - Notifier AMX000 telepítési kézikönyv

22 A tápegység terhelhetőségének kiszámítása Központ Eszköz db áramfelvétel/ eszköz NYUGALMI HELYZET (A) össz áram db x eszköz RIASZTÁSI HELYZET (B) áramfelvétel/ eszköz össz áram db x eszköz - AM6000N kártyák 1 0, , , , SIB-N 1 Hangjelző kimenet eszközei 1 (a tápkimeneten levő eszközökkel együtt max. 1 A) - Csengők, hangjelzők, villogók Egyéb: 0 0 A felhasználó táp eszközei 1 (a hangjelző kimeneten levő eszközökkel együtt max. 1 A) - LCD6000N, LCC6000T, LCD6000A - Csengők, hangjelzők, villogók - Tartómágnesek - Egyéb: A címzőhurkok terhelései (a 24. ábra táblázata alapján) 2 ; Hurkonkénti terhelhetőség max. 0,3 A 1. címzőhurok 1 2. címzőhurok 1 3. címzőhurok 1 4. címzőhurok 1 5. címzőhurok 6. címzőhurok 7. címzőhurok 8. címzőhurok 9. címzőhurok 10. címzőhurok 11. címzőhurok 12. címzőhurok 13. címzőhurok 14. címzőhurok 15. címzőhurok 16. címzőhurok Összesen 3 = Összesen 3 = x 24 (48 vagy 72) óra = x 0,3 (vagy 0,5) óra = NYUGALMI (A) Aóra RIASZTÁSI (B) Aóra Akku kapacitás = (A + B) x 1,25 4 = 23. ábra: A nyugalmi és a riasztási terhelés, valamint a szükséges akkumulátor kapacitás számítási táblázata az AM6000N központ esetén 1: A hangjelző kimenet és a felhasználói táp kimenet összességében 1,000 A-rel terhelhető mind nyugalmi, mind riasztási állapotban. Ellenőrizzük, hogy az össz terhelés nem haladja meg ezt az értéket! 2: Az egyes címzőhurkok mind nyugalmi, mind riasztási állapotban legfeljebb 0,300 A-rel terhelhetők. A számításnál figyelembe kell venni, hogy riasztáskor hurkonként csak 6 db eszköz LED-jét gyújtja ki a központ. Az egyes hurkok terhelései a 24. ábra táblázatával számolhatók ki. 3: Az AM2000N központ 2,100 A-rel, az AM4000 központ 2,700 A-rel, az AM6000N központ összességében, mind nyugalmi, mind riasztási állapotban legfeljebb 2,700 A-rel terhelhető. 4: Az 1,25 szorzó tényező az akkuk öregedése miatt használt biztonsági faktor. Aóra AMX000 telepítési kézikönyv Promatt - Notifier

23 IKAMX000_V1-1.odt A tápegység terhelhetőségének kiszámítása Ha a megadott értékeknél nagyobbra lenne szükség, akkor a központ tápegységét tehermentesíteni kell külső, tartaléküzemű tápegységekkel, amelyekről célszerűen a különleges terhelések köthetők (pl. tartómágnesek, gázérzékelők és illesztő moduljaik, Filtrex érzékelő ventilátorai stb.) vagy a huroktáplált hangjelzők helyett kell külsőleg táplált hangjelzőket, vagy vezérlő modulról üzemeltetett hangjelzőket alkalmazni. A 24. ábra táblázatában az egyes címzőhurkokon levő eszközök nyugalmi és riasztási fogyasztását összegezhetjük. Az itt kapott értékeket az előző táblázatba kell behelyettesíteni. A fogyasztás kiszámításánál vegyük figyelembe, hogy riasztáskor a központ csak az első 6 riasztásban levő érzékelő vagy monitor modul LED-jét gyújtja ki. Hurkok fogyasztása Nyugalmi állapot Riasztási állapot Az eszköz típusa db eszköz összesen eszköz összesen 200/200+-as sorozatú érzékelők 200+-as sorozatú egyedi modulok 200+-as sorozatú kettős modulok M500KAC, MCP5AR kézi jeladók Kártyás modulok EMA hangjelzők Egyéb 1. HUROK: max. 0, A 1. hurok: összesen: A 1. hurok: összesen: A 200/200+-as sorozatú érzékelők 200+-as sorozatú egyedi modulok 200+-as sorozatú kettős modulok M500KAC, MCP5AR kézi jeladók Kártyás modulok EMA hangjelzők Egyéb 2. HUROK: max. 0, A 2. hurok: összesen: A 2. hurok: összesen: A 200/200+-as sorozatú érzékelők 200+-as sorozatú egyedi modulok 200+-as sorozatú kettős modulok M500KAC, MCP5AR kézi jeladók Kártyás modulok EMA hangjelzők Egyéb 3. HUROK: max. 0, A 3. hurok: összesen: A 3. hurok: összesen: A 200/200+-as sorozatú érzékelők 200+-as sorozatú egyedi modulok 200+-as sorozatú kettős modulok M500KAC, MCP5AR kézi jeladók Kártyás modulok EMA hangjelzők Egyéb 4. HUROK: max. 0, A 4. hurok: összesen: A 4. hurok: összesen: A 24. ábra: A címzőhurkok fogyasztásának kiszámítása Promatt - Notifier AMX000 telepítési kézikönyv

24 A központok kártyái és csatlakozó kiosztásai 8. A KÖZPONTOK KÁRTYÁI ÉS CSATLAKOZÓ KIOSZTÁSAI 8.1. AZ AM2000 KÖZPONT ELŐLAPI KÁRTYÁJA 8.2. AZ AM4000 KÖZPONT ELŐLAPI KÁRTYÁJA AMX000 telepítési kézikönyv Promatt - Notifier

25 IKAMX000_V1-1.odt A központok kártyái és csatlakozó kiosztásai 8.3. AZ AM6000 KÖZPONT ELŐLAPI KÁRTYÁJA Promatt - Notifier AMX000 telepítési kézikönyv

26 A központok kártyái és csatlakozó kiosztásai 8.4. AZ AM2000 ÉS AM4000 KÖZPONTOK ALAP-KÁRTYÁJA Az AM4000 CNU csatlakozója A bővítő kártya csatlakozója A soros vonal állapota LD6: DIR LD5: RX LD4: RX PRN LD3: TX LD2: TX PRN 2 x 12V / 18 Ah akkumulátor CNU csatlakozó Az előlap (AW1FR) csatlakozója JAL A TŰZ relé kontaktusának L kiválasztása NA: záró (alap); JGST NC: bontó A HIBA relé kontaktusának kiválasztása NA: záró (alap); NC: bontó F2AL: 230V hálózati 230VAC biztosító hálózati csatlakozó JB: Rövidzár a központ akkukról történő indításához (ha nincs 230 VAC). Az AM2000 CNU csatlakozója Központ táp rendben LED AMX000 telepítési kézikönyv Promatt - Notifier

27 IKAMX000_V1-1.odt A központok kártyái és csatlakozó kiosztásai AZ AM2000 KÖZPONT CNU CSATLAKOZÓJÁNAK KIOSZTÁSA Szám Elnevezés Jellemzők Megjegyzés 26. Hangjelző kimenet + (riasztáskor) 25. Hangjelző kimenet - (riasztáskor) V jelzéstörlés alatt lekapcsolódó 23. GND V fix, felhasználói táp kimenet 21. HIBA relé közös (C) 20. HIBA relé záró (NO) vagy bontó (NC) 19. TŰZ relé közös (C) 18. TŰZ relé záró (NO) vagy bontó (NC) hurok: B hurok: B hurok: A hurok: A+ 13. RX- vagy LIN- 12. RX+ vagy LIN+ 11. TX- 10. TX+ 9. RX1 8. TX1 7. GND 6. RX2 5. TX2 Polaritásfordításos felügyelt kimenet; 0,75 A öngyógyuló biztosítóval védve; lezárás 47 kohm A két kimenet közösen 1 A önjavuló biztosítóval védve 30V= / 1 A rezisztív terhelhetőséggel 30V= / 1 A rezisztív terhelhetőséggel 2. CÍMZŐHUROK RS485 opto- leválasztott if. Nem használt RS422 soros RS232 opto-leválasztott if. interfész Közös föld a soros if.-ekhez RS232 opto-leválasztott if hurok B- 1. CÍMZŐHUROK hurok B hurok A hurok A+ A hangjelző és táp kimenetek számára rendelkezésre álló áram összesen: 1 A A JGST jumperrel választható A JALL jumperrel választható LCD6000N/ T/ A távkezelők, távkijelzők Nem használt Nem használt PK2000 feltöltő/letöltő program Promatt - Notifier AMX000 telepítési kézikönyv

28 A központok kártyái és csatlakozó kiosztásai AZ AM4000 KÖZPONT CNU CSATLAKOZÓJÁNAK KIOSZTÁSA Szám Elnevezés Jellemzők Megjegyzés 34. Hangjelző kimenet + (riasztáskor) 33. Hangjelző kimenet - (riasztáskor) V jelzéstörlés alatt lekapcsolódó 31. GND V fix, felhasználói táp kimenet 29. HIBA relé közös (C) 28. HIBA relé záró (NO) vagy NC (bontó) 27. TŰZ relé közös (C) 26. TŰZ relé záró (NO) vagy NC (bontó) hurok: B hurok: B hurok: A hurok: A hurok: B hurok: B hurok: A hurok: A+ 17. RX- vagy LIN- 16. RX+ vagy LIN+ 15. TX- 14. TX+ 13. Rx-1 (vétel) 12. Tx-1 (adás) Polaritásfordításos felügyelt kimenet; 0,75 A öngyógyuló biztosítóval védve; lezárás 47 kohm A táp kimenetek 1 A önjavuló biztosítóval védve 30V= / 1 A rezisztív terhelhetőséggel 30V= / 1 A rezisztív terhelhetőséggel 4. CÍMZŐHUROK 3. CÍMZŐHUROK RS485 optikailag leválasztott Nem használt RS422 interfész RS232 optikailag leválasztott 11. GND Közös föld a soros if.-ekhez 10. Rx-2 (vétel) 9. Tx-2 (adás) hurok B hurok B hurok A hurok A hurok B hurok B hurok A hurok A+ RS232 optikailag leválasztott 2. CÍMZŐHUROK 1. CÍMZŐHUROK A hangjelző és táp kimenetek számára rendelkezésre álló áram összesen: 1 A A JGST jumperrel választható A JALL jumperrel választható LCD-6000N/T távkezelőkhöz. és LCD-6000A távkijelzőkhöz Nem használt PK4000 konfiguráló programhoz AMX000 telepítési kézikönyv Promatt - Notifier

29 IKAMX000_V1-1.odt A központok kártyái és csatlakozó kiosztásai 8.5. AZ AM6000 ALAP-KÁRTYÁJA AZ AM6000 CNA CSATLAKOZÓ SORÁNAK KIOSZTÁSA Szám Elnevezés Jellemzők Megjegyzés 12. TŰZ relé közös (C) 30V= / 1 A rezisztív A JALL jumperrel 11. TŰZ relé záró (NO) vagy NC (bontó) terhelhetőséggel választható 10. HIBA relé közös (C) 30V= / 1 A rezisztív A JGST jumperrel 9. HIBA relé záró (NO) vagy NC (bontó) terhelhetőséggel választható 8. TÁV-TÖRLÉS bemenet GND-re kötve Jelzéstörlés gomb funkciója hajtható végre 7. TÁV-HANG-KI bemenet GND-re kötve a Hang ki gomb funkciója hajtható végre 6. Hangjelző kimenet + (riasztáskor) Polaritásfordításos felügyelt kimenet; 0,75 A 5. Hangjelző kimenet - (riasztáskor) öngyógyuló biztosítóval védve; lezárás 47 kohm A hangjelző és táp kimenetek számára rendelkezésre álló 4. GND A táp kimenet 1 A önjavuló biztosítóval áram összesen: 1 A V jelzéstörlés alatt lekapcsolódó védve 2. GND A táp kimenet 1 A önjavuló biztosítóval V fix, felhasználói táp kimenet védve AZ AM6000 CNO CSATLAKOZÓ SORÁNAK KIOSZTÁSA Szám Elnevezés Jellemzők Megjegyzés 12. TX- Soros port Nem használt 11. TX+ 10. GND 9. RX- vagy LIN- RS485 optikailag leválasztott 8. RX+ vagy LIN+ soros interfész 7. GNDIS 6. RX RS232 optikailag leválasztott 5. TX soros interfész 4. GND RS232 optikailag leválasztott 3. RX soros interfész 2. TX 1. Nem használt Az LCD-6000N/ T/ és /A távkezelő, távkijelző egységek számára Nem használt A PK6000 feltöltő/letöltő program számára Promatt - Notifier AMX000 telepítési kézikönyv

30 A központok kártyái és csatlakozó kiosztásai 8.6. AZ AM6000 LIB (HUROKBŐVÍTŐ) KÁRTYÁJA A LIB KÁRTYA CNU CSATLAKOZÓJÁNAK KIOSZTÁSA Szám Elnevezés Jellemzők Megjegyzés 20. HIBA relé közös (C) 30V= / 1 A rezisztív 19. HIBA relé záró (NO) vagy NC (bontó) terhelhetőség 18. TŰZ relé közös (C) 30V= / 1 A rezisztív 17. TŰZ relé záró (NO) vagy NC (bontó) terhelhetőség hurok B- 4., 8., 12., vagy 16. hurok hurok B hurok A hurok A hurok B- 3., 7., 11, vagy 15. hurok hurok B hurok A hurok A hurok B- 2., 6., 10., vagy 14. hurok hurok B hurok A hurok A hurok B- 1., 5., 9., vagy 13. hurok hurok B hurok A hurok A+ A JGST jumperrel választható. A JALL jumperrel választható AMX000 telepítési kézikönyv Promatt - Notifier

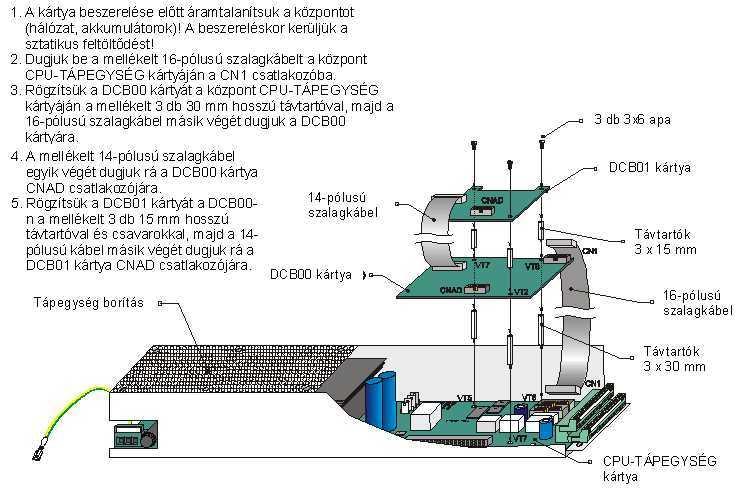

31 IKAMX000_V1-1.odt A központok kártyái és csatlakozó kiosztásai 8.7. A SIB600-OEM SOROS INTERFÉSZ KÁRTYA BESZERELÉSE A SIB600-OEM kártyán található RS232 vagy RS485 interfészeken keresztül kapcsolódhatunk a központtal a Noti-Fire-Net-2000 grafikus felügyeleti rendszert futtató számítógéphez. A kártya segítségével az AM4000 központ (valamint az új verziójú AM6000N és AM2000N központok) CEI 79.4 protokollnak megfelelően képes kommunikálni a korábbi verziójú AM6000/AM2000 központokkal kiépített tűzjelző hálózatokkal is. A kártyán levő galvanikusan leválasztott soros interfészeket, bekötéstől függően, vagylagosan lehet csak használni: 1 db központ esetén az RS232-t, több központ esetén az RS485-öt. A soros interfész csatlakozó kiosztását a 26. ábra mutatja. 25. ábra: A SIB600-OEM kártya felülnézeti képe Jelnév Funkció Előzetes igény esetén a SIB600-OEM kártyát már a Promatt Kft. beszereli a központba RTS (adás-kérés) Tx (adás) Rx (vétel) RS232 interfész jelei Amennyiben a kártya utólagosan kerül beszerelésre vagy karbantartás illetve hibajavítás miatt cserélni kell, mindig az alábbiak szerint járjunk el A kártya ki/beszerelése előtt teljesen áramtalanítsuk a központot (hálózat, 5. GNDIS Közös (optikailag leválasztott föld akkumulátorok), és minden egyéb, a RS232/RS485-höz) központot érintő áramforrást kapcsoljunk le. 6. TX+/LIN+ 2. Mivel a központ és az interfész kártya RS485 interfész jelei 7. TX-/LIN- érzékeny elektronikai alkatrészeket tartalmaz, kerüljük a statikus kisülés 8. - lehetőségét Szereljük be és csatlakoztassuk a kártyát a 27. ábrának megfelelően. 26. ábra: A DCB01 kártya CNSE csatlakozójának kiosztása 4. A PKX000 számítógépes feltöltő/letöltő programból konfiguráljuk a kártyát az alkalmazás igényeinek megfelelően. Figyelem: A SIB600-OEM kártya a központból nem konfigurálható, csak a PKX000 programból! a Promatt - Notifier AMX000 telepítési kézikönyv

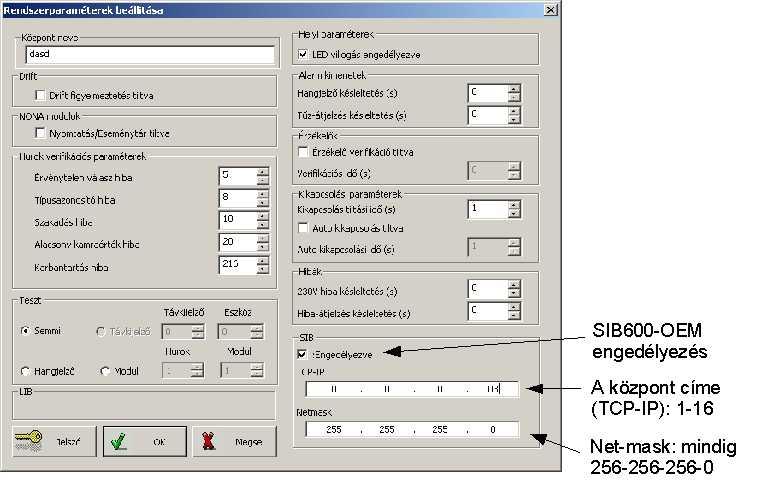

32 A központok kártyái és csatlakozó kiosztásai 27. ábra: A SIB600-OEM kártya beszerelése az AM4000 központba A SIB600-OEM kártya konfigurálását a PKX000 program Rendszerparaméterek beállítása ablakában lehet elvégezni (l. 28. ábra). Az ablak jobb alsó részén a SIB engedélyezve dobozt kell kiválasztani. A TCP-IP mezőben kell megadni a központ címét 1-16 között. Amennyiben a távfelügyeletet ellátó számítógépre csak 1 db központ csatlakozik (akár RS232, akár RS485 vonalon), akkor a központ címének, azaz TCP-IP-nek et kell választani. Az ábrán látható példában a központ a 3. címet viseli (TCP- IP= ). A Net-mask mezőt ne változtassuk, az mindig maradjon érték. Az így beállított SIB600-OEM kártya Baud átviteli sebességgel kommunikál a távfelügyeleti számítógéppel ábra: A SIB600-OEM kártya konfigurálása a PK4000 programból AMX000 telepítési kézikönyv Promatt - Notifier

33 IKAMX000_V1-1.odt A központok kártyái és csatlakozó kiosztásai 8.8. SIB-W LAN INTERFÉSZ KÁRTYA Az új AM2000N, AM4000 és AM6000 központokhoz használható SIB-W kártya az alábbi funkciókkal rendelkezik: USB csatlakozóján keresztül egy pen-drive-ra, fájlba menthető az aktuális központ eseménytára (l a A központ eseménytárának fájlba mentése c. fejezet); USB csatlakozóján keresztül egy pen-drive-ra, fájlba menthetők a központ érzékelőinek aktuálisan mért analóg értékei, mely a tűzjelző rendszer karbantartásakor előnyös (l Az eszközök által mért analóg értékek fájlba mentése c. fejezet); segítségével az adott központba tölthetők az egymással (LAN-os) kapcsolatban levő központok között kapcsolatot teremtő EXT(ernal) típusazonosítójú bemeneti és kimeneti moduljai közötti logikai kapcsolatok, melyeket korábban a Formula AMX000 programmal állítottunk össze (l A központok közötti kereszthivatkozások letöltése c. fejezet, illetve a Külső CBE-k programozása c. kézikönyv); lehetővé teszi számítógép hálózaton keresztül a központ távfelügyeletét, alapkezelését Internet böngésző használatával, Java futtató környezetben (l A tűzjelző központok távfelügyelete c. fejezet); lehetővé teszi az LCD6000G grafikus (térképes) kezelő egység csatlakoztatását (l. LCD6000G telepítési és programozási kézikönyv ). SIB-W(EB) kártya CNUSB CNETH 29. ábra: SIB-W kártya CNETH jelű RJ45 típusú hálózati (LAN) csatlakozó USB csatlakozó az eseménytár illetve az érzékelők által mért analóg értékek pen-drive-ra mentésére Az alábbi 1. sz. táblázat az egymással kompatibilis központ, feltöltő program, távkezelő egységek és SIB-W kártya verzió számait tünteti fel. Természetesen a magasabb verziószámú egységek is kompatibilisek. Központ PK program LCD600N LCD6000T LCD6000A LCD6000G SIB-W AM6000 V AM4000 V 1.72 AM2000 V 0.18 V. AM V V.1.17 V V.1.12 V V.0.14 V. AM V V.1.17 V V.1.12 V V.0.14 V. AM V V.1.17 V V.1.12 V V táblázat: Kompatibilis verziószámok V.0.18 V.0.18 V.0.18 V.0.11 V.0.11 V A KÖZPONT ESEMÉNYTÁRÁNAK FÁJLBA MENTÉSE Az adott központ eseménytárát egy logeventi.txt nevű szövegfájlba menthetjük az USB csatlakozóban elhelyezett pen-drive-on. A központnál lépjünk be az Egyéb parancsok menüjébe az F2 funkciógombbal és a 3. szintű jelszó (alaphelyzetben: 33333) megadásával. E g y e b p a r a n c s o k X D a t u m - i d o P a r a m e t e r e k N y o m t a t a s E s e m e n y t a r A l l a p o t O l v / M o d A k t i v m o d u l o k k i j. F i r m w a r e v e r z i o A nyilakkal álljunk az Eseménytár sorra és válasszuk ki az Enter gombbal. Promatt - Notifier AMX000 telepítési kézikönyv

34 A központok kártyái és csatlakozó kiosztásai E g y e b / E s e m e n y t a r X K i j e l z e s T o r l e s T i l t a s E s e m e n y t a r m e n t e s e Az eseménytár almenüjéből válasszuk az Eseménytár mentése sort a nyilakkal és az Enter-rel. L o g f a j l m e n t e s e X D u g j a b e a z U S B m e m o r i a t! Az eseménytár letöltése után a központ A letöltés kész üzenetet írja ki. A teljes eseménytár karakteres formában a logeventi.txt fájlba írva kerül fel a pendrive-ra. Az eseménytár bejegyzéseinek formátuma a 2. táblázatban látható. A központ kérésére dugjuk be a pen-drive-ot a SIB-W kártya CNUSB csatlakozójába, majd nyomjuk meg az Enter gombot AZ ESZKÖZÖK ÁLTAL MÉRT ANALÓG ÉRTÉKEK FÁJLBA MENTÉSE Az adott központra csatlakozó eszközök által mért analóg értékeit egy device.txt nevű szövegfájlba menthetjük a pen-drive-ra. A központnál lépjünk be az Egyéb parancsok menüjébe az F2 funkciógombbal és a 3. szintű jelszó (alaphelyzetben: 33333) megadásával. E g y e b p a r a n c s o k X D a t u m - i d o P a r a m e t e r e k N y o m t a t a s E s e m e n y t a r A l l a p o t O l v / M o d A k t i v m o d u l o k k i j. F i r m w a r e v e r z i o E g y e b / N y o m t a t a s X A n a l o g e r t e k e k A n a l o g e r t e k e k X D u g j a b e a z U S B m e m o r i a t! Az eszközök analóg értékeinek letöltése után a központ Az eszkoz nyomtatas kesz üzenetet írja ki. A lementett analóg értékek karakteres formában a device.txt fájlba írva kerülnek fel a pen-drive-ra. A bejegyzések formátuma a 3. táblázatban látható. Sorszám Típus Jelleg Dátum / Idő 0001 PARANCS Esem.tar torles 24/03/09 15:16: PARANCS Jelzestorles 24/03/09 15:17: ALARM Z001 Foldszint 24/03/09 18:02:37 H01E35 Optikai fust TUZJELZES 2. táblázat: A lementett eseménytár formátuma A nyilakkal álljunk a Nyomtatás sorra és válasszuk ki az Enter gombbal. Az Enter gombbal válasszuk ki az Analóg értékek parancssort. A központ kérésére dugjuk be a pen-drive-ot a SIB-W kártya CNUSB csatlakozójába, majd nyomjuk meg az Enter gombot. Eszköz címe Eszköz típusa Az eszköz neve Analóg érték H01E04 Optikai fust Titkarsag 41% H01E05 Optikai fust Folyoso 41% H01E08 Multiszenzor Raktar 0% H01E12 Optikai fust Folyoso 40% 3. táblázat: A lementett analóg értékek formátuma AMX000 telepítési kézikönyv Promatt - Notifier

35 IKAMX000_V1-1.odt A központok kártyái és csatlakozó kiosztásai A KÖZPONTOK KÖZÖTTI KERESZTHIVATKOZÁSOK LETÖLTÉSE A Formula AMXXXX program segítségével elkészíthetjük és egy pen-drive-ra menthetjük az egymással hálózati (LAN-os) kapcsolatban levő központok közötti kereszthivatkozásokat. A központok, számítógép közbeiktatása nélkül, a SIB-W kártyák használatával, hálózati kapcsolaton keresztül csatlakoztathatók egymáshoz. Az ilyen jellegű kapcsolat lehetővé teszi azt is, hogy az egyik központon bekövetkezett események más központo(ko)n valamilyen beavatkozást, működtetést hozzanak létre. Az EXT (external=külső) típusazonosítójú kimeneti modulokat működtető logikai egyenletek, melyek megmondják, hogy egy adott központ adott kimenete mely bemeneti eszközök (érzékelők, monitor modulok, zónák) logikai (ÉS vagy VAGY) kapcsolatának hatására működjön, a Formula AMXXXX programmal hozhatók létre. Az e programmal létrehozott logikai egyenletek fájlja pen-drive-ra menthető, mely a későbbiekben a SIB-W kártyáin keresztül az egyes központokba tölthető. A kereszthivatkozások fájljának a SIB-W kártyára töltéséhez lépjünk be az adott központnál a Programozási menübe az F1 funkciógombbal és a 3a szintű jelszó (alaphelyzetben: 44444) megadásával. P r o g r a m f o m e n u X - R e n d s z e r - E s z k o z o k - T e c h n i k a i - C s o p o r t o k - Z o n a - F e l / l e t o l t e s - L C D p r o g r a m o z a s - T o r l e s - H a l o z a t i e g y e n l e t e k H a l o z a t i e g y e n l e t e k X D u g j a b e a z U S B m e m o r i a t! H a l o z a t i e g y e n l e t e k X V a r a k o z a s a b e o l v a s a s r a H a l o z a t i e g y e n l e t e k X K o n f i g u r a l a s v e g e A nyilakkal álljunk a Hálózati egyenletek sorra és válasszuk ki az Enter gombbal. A központ kérésére dugjuk be a pen-drive-ot a SIB- W kártya CNUSB csatlakozójába, majd nyomjuk meg az Enter gombot. Várjunk, míg a kártya beolvassa a pen-drive-ról a kereszthivatkozások fájlját. A beolvasás végét a központ kijelzi A TŰZJELZŐ KÖZPONTOK TÁVFELÜGYELETE Egy, a számítógépen futó Java alkalmazás segítségével a SIB-W kártyával felszerelt AM2000N, AM4000 és AM6000N típusú központok számítógép hálózaton keresztül távfelügyelhetők. Az alkalmazással az alábbi funkciók érhetők el: A központ belső hangjelzőjének némítása, azaz a jelzések Nyugtázása (l fejezet) A riasztásban levő zónák / eszközök kijeleztetése (l fejezet) A hiba állapotban levő zónák / eszközök megtekintése (l fejezet) A rendszerhibák kijeleztetése (l fejezet) Az adott központ konfigurálásakor a Rendszer paraméterek/sib kártya beállításai oldalon meg kell adnunk a kártya IP-címét, net-maszkját és gateway-címét. Promatt - Notifier AMX000 telepítési kézikönyv

36 A központok kártyái és csatlakozó kiosztásai A távfelügyelet használatához először le kell tölteni a SUN honlapjáról ( az ingyenes Java futtató környezetet (l. 30. ábra). A program telepítése után számítógépünkkel közvetlenül a távoli központokhoz csatlakozhatunk, ha Internet böngészőnk címsorában megadjuk a központunkban levő SIB-W kártyához rendelt IP címet. Képernyőnkön először egy ideig a Java alkalmazás betöltésére utaló ikon látszik (l. 31, ábra), Írjuk be a tűzjelző központ (SIB-W kártya) konfigurálásakor megadott IP címét és üssünk Enter-t. Ennek hatására elindul a SIB-W kártyán levő Java alkalmazás. 31. ábra: Csatlakozás a távfelügyelendő központhoz 30. ábra: A Java program letöltése Válasszuk a Download gombot és kövessük a telepítő program utasításait majd kisvártatva a távfelügyelendő központ előlapja jelenik meg (l. 32. ábra). A kezelő gombok közül csak az F1, F2, F3 és a NYUGTA gombok használhatók az ábrában megadott funkciókra. NUMAL: riasztásban levő zónák száma NUMGZ: hibajelzésben levő zónák száma Alarmok zónák listája NUMGS: rendszerhibák száma NUMTS: teszt állapotban levő zónák száma KIÜRÍTÉS KÉSLELT. HANG HANG NYUGTA JELZÉS- TÖRLÉSE KI VISSZA TÖRLÉS A NYUGTA gombra kattintva a beérkező riasztás vagy hibajelzések nyugtázhatók és a központ belső hangjelzője kikapcsolható. Fontos: A többi kezelőgomb (Kiürítés, Késleltetések törlése, Hang ki, Hang vissza, Jelzéstörlés) nem használható távvezérelt módon! F1 gomb: a riasztásban levő zónák kijeleztetése F2 gomb: a hibajelzésben levő zónák kijeleztetése F3 gomb: a rendszerhibák kijeleztetése 32. ábra: A távfelügyelt központ kijelzési képernyője AMX000 telepítési kézikönyv Promatt - Notifier

37 IKAMX000_V1-1.odt A központok kártyái és csatlakozó kiosztásai Riasztásban levő zónák / eszközök kijeleztetése A központ bármely zónájából érkező riasztásjelzés esetén villogni kezd a TŰZ LED. A jelzés a NYUGTA gombra kattintva távolról is nyugtázható. Ennek hatására a központ belső hangjelzője kikapcsol, és a TŰZ LED folyamatosan világítani kezd. A központ LCD-jének területén a riasztásban (alarmban) levő zónák listája látható (l. 33. ábra). Példánkban 3 db zónán találhatók riasztásban levő eszközök. Ha meg akarjuk tekinteni, hogy mely eszközök vannak riasztásban az egyes zónákon belül, akkor kattintsunk az Enter ( ) gombra. Ennek hatására a képernyőn 33. ábra: A kijelzési kép egy vagy több zóna riasztása esetén megjelennek az 1. riasztásban levő zónán riasztásban levő eszközök (l. 34. A listában az A listában az ábra bal oldala). Példánkban az riasztásban levő zóna riasztásban levő zóna a Földszint Alarmok ZONA 1 A riasztásban levő Alarmok ZONA 2 jobb szárny volt, így az ebben eszköz címe Foldszint jobb szarny: H01E23 1. raktar galeria: H02E55 található tűzjelzésben levő eszközök Foldszint jobb szarny: H01E24 1. raktar galeria: H01E65 Foldszint jobb szarny: H01E25 címeinek (H: címzőhurok száma- E/M: érzékelő vagy modul címe) A zóna neve listája jelenik meg. A (le nyíl) NUMAL NUMGZ NUMGS NUMTST NUMAL NUMGZ NUMGS NUMTST gombra kattintva kijeleztethetjük a további zónák riasztásban levő 34. ábra: Riasztásban levő eszközök kijelzése a zónákon belül eszközeit is (l. 34. ábra jobb oldal). Hibajelzésben levő zónák / eszközök kijeleztetése A központ bármely zónájából érkező hibajelzés esetén villogni kezd a Hiba a rendszerben LED. A jelzés a NYUGTA gombra kattintva távolról is nyugtázható. Ennek hatására a központ belső hangjelzője kikapcsol, és a Hiba a rendszerben LED folyamatosan világítani kezd. A központ LCD-jének területén a hibajelzésben levő zónák listája látható (l. 35. ábra). Példánkban 2 db zónán találhatók hibás eszközök. Ha meg akarjuk tekinteni, hogy mely eszközök hibásak az egyes zónákon belül, akkor kattintsunk az Enter ( ) gombra. Ennek hatására a képernyőn megjelennek az 1. hibajelzésben levő zónán található hibás eszközök (l. 36. ábra bal oldala). Példánkban az 1. hibajelzésben levő zóna az 1. raktár alapszint volt, így az ebben található 2 db hibás eszköz címének (H: címzőhurok száma-e/m: érzékelő vagy modul címe) listája jelenik meg. Hibak ZONA 1 TŰZ LED: - Villog, ha legalább egy nyugtázatlan riasztás (tűzjelzés) van a rendszerben - Világít, ha minden riasztás nyugtázva van. NUMAL: riasztásban levő zónák száma Hiba a rendszerben LED: - Villog, ha legalább egy nyugtázatlan zóna hibajelzés van a rendszerben - Világít, ha minden zóna hibajelzés nyugtázva van. 1. raktar alapszint: H03E76 1. raktar alapszint: H03E85 NUMGZ: hibajelzésben levő zónák száma Alarmok zónák listája Foldszint jobb szarny 1. raktar galeria Bemutato terem KIÜRÍTÉS KÉSLELT. HANG HANG NYUGTA JELZÉS- TÖRLÉSE KI VISSZA TÖRLÉS A (le nyíl) gombra kattintva 36. ábra: Hibás eszközök kijelzése a zónákon belül kijeleztethetjük a további hibajelzésben levő zónák hibás eszközeit is (l. 36. ábra jobb oldal). 3 NUMAL Hibás zónák zónák listája 1. raktar alapszint Foldszint bal szarny Az éppen riasztásban levő zónák listája 2. riasztásban levő zóna A riasztásban levő eszköz címe A zóna neve Az éppen hibajelzésben levő zónák listája KIÜRÍTÉS KÉSLELT. HANG HANG NYUGTA JELZÉS- TÖRLÉSE KI VISSZA TÖRLÉS 35. ábra: A kijelzési kép egy vagy több zóna hibajelzése esetén A listában az 1. hibajelzésben levő zóna NUMAL NUMGZ NUMGS NUMTST A lista 1. zónájában hibás eszközök címe A zóna neve 2 NUMGZ Hibak ZONA 2 Foldszint bal szarny: H01E59 A listában a 2. hibajelzésben levő zóna NUMAL NUMGZ NUMGS NUMTST A lista 2. zónájában hibás eszközök címe A zóna neve Promatt - Notifier AMX000 telepítési kézikönyv

38 A központok kártyái és csatlakozó kiosztásai Rendszerhibák kijeleztetése A központ bármely hibajelzése esetén villogni kezd a Hiba a rendszerben LED. A jelzés a NYUGTA gombra kattintva távolról is nyugtázható. Ennek hatására a központ belső hangjelzője kikapcsol, és a Hiba a rendszerben LED folyamatosan világítani kezd. A központ LCD-jének területén a NUMGS feletti szám mutatja a rendszerhibák számát. A kijelző felső részén az 1. rendszerhiba bekövetkeztének ideje és a hiba jellege olvasható (l. 37. ábra). Példánkban 2 db rendszerhiba van a rendszerben. A további rendszerhibák a (le nyíl) gombra kattintva jeleztethetők ki. Hiba a rendszerben LED: - Villog, ha legalább egy nyugtázatlan hibajelzés van a rendszerben - Világít, ha minden hibajelzés nyugtázva van. NUMGS: a fennálló rendszerhibák száma Rendszerhibák :32:20 Foldzarlat hiba A kijelzett rendszerhiba bekövetkeztének ideje és típusa KIÜRÍTÉS KÉSLELT. HANG HANG NYUGTA JELZÉS- TÖRLÉSE KI VISSZA TÖRLÉS 37. ábra: A kijelzési kép egy vagy több zóna hibajelzése esetén 2 NUMGS AMX000 telepítési kézikönyv Promatt - Notifier

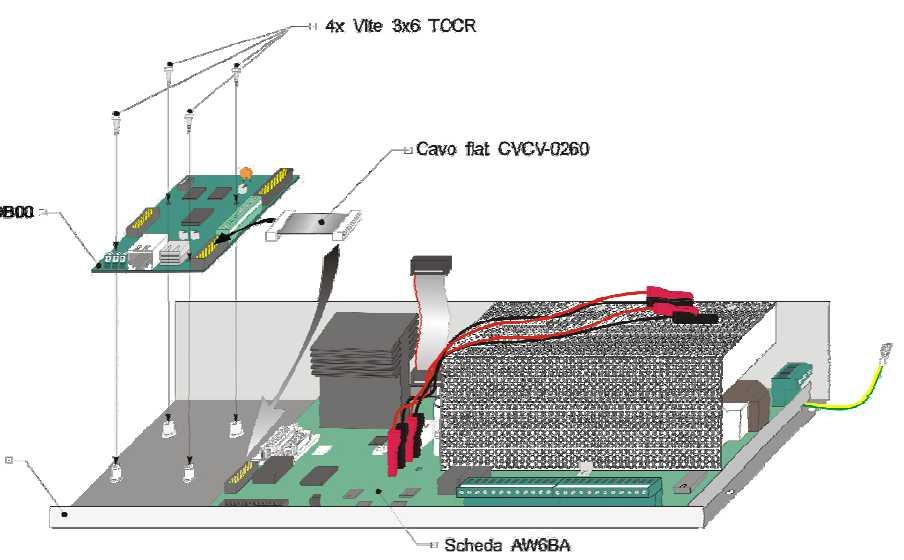

39 IKAMX000_V1-1.odt A központok kártyái és csatlakozó kiosztásai A SIB-W KÁRTYA BESZERELÉSE A KÖZPONTOKBA A SIB-W kártya beszerelése az AM2000 és AM4000 központokba 1. Áramtalanítsuk a központot. 2. A tápegység kártyába dugjuk be a CN1 jelű 16-pólusú szalagkábelt. 3. A mellékelt 3 db távtartóval rögzítsük a SIB-W (DDB00) kártyát a Tápegység kártyára. 4. Csatlakoztassuk a CN1 jelű, 16-pólusú szalagkábel csatlakozót a SIB-W kártyára is. Tápegység fedőlemez Tápegység kártya 38. ábra: A SIB-W kártya beszerelése az AM2000N, AM4000 központokba A SIB-W kártya beszerelése az AM6000 központba 1. Áramtalanítsuk a központot. DDB00 kártya 2. Rögzítsük az AW6BA kártya távtartóin a SIB-W (DDB00) kártyát. 3. Kössük össze a két kártyát a CVCV0260 jelű szalagkábel csatlakozóval. DDB00 kártya 4 db 3x6 TCCR csavar Szalagkábel CVCV db 3x6 TCCR csavar CN1 16-pólusú szalagkábel Távtartók 3 db 30 mm Tápegység tartólemez AW6BA kártya 39. ábra: A SIB-W kártya beszerelése az AM6000N központokba Promatt - Notifier AMX000 telepítési kézikönyv
