LCD-6000A Szelektív távkijelző egység az AMx000 központokhoz
|
|
- Ervin Csonka
- 5 évvel ezelőtt
- Látták:
Átírás
1 LCD-6000A Szelektív távkijelző egység az AMx000 központokhoz SZERELÉSI ÉS ÜZEMBE HELYEZÉSI KÉZIKÖNYV PROMATT ELEKTRONIKA KFT 1116 BUDAPEST Hauszmann Alajos u HUNGARY Web: Tel.: Fax.: (36) (36) (36)
2 1.0 verzió: április (sw.: V0.13) 2. oldal LCD-6000A Távkijelző egység az AMX000 központokhoz Promatt Elektronika Kft.
3 Tartalomjegyzék 1. ÁLTALÁNOS JELLEMZŐK Műszaki jellemzők AZ LCD6000-A FELSZERELÉSE ÉS BEKÖTÉSE AZ LCD-6000A KEZELŐ ÉS KIJELZŐ SZERVEI Kezelő gombok LED-es állapotjelzések A TÁVKEZELŐ ÜZEMÁLLAPOTAI Nyugalmi helyzet Kijelzés a távkijelző egységhez rendelt elem tűzjelzése esetén Kijelzés a távkijelző egységhez rendelt elem hibajelzése esetén Kijelzés rendszerhiba esetén Kijelzés egy, a távkijelzőhöz rendelt zóna tiltása esetén AZ LCD-6000A PROGRAMOZÁSA A távkezelő egység címének beállítása A belső hangjelző (zümmer) hangerejének beállítása A távkezelő LED-jeinek ellenőrzése A távkezelő kijelzőjének ellenőrzése AZ LCD-6000A CSATLAKOZTATÁSA A távkezelők láncolt bekötése Az árnyékolás lekötése AZ LCD-6000A BEKÖTÉSE...13 verzió: 1.0 (2006 december) Promatt Elektronika Kft. LCD-6000A Távkijelző egység az AMX000 központokhoz 3. oldal

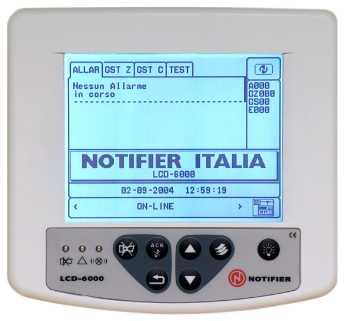

4 ÁLTALÁNOS JELLEMZŐK 1. ÁLTALÁNOS JELLEMZŐK Az LCD-6000A távkijelző egységek az AM4000 (és az új típusú AM2000, AM6000) központok RS485 csatlakozóira köthetők az LCD-6000N és LCD-6000T távkezelő egységekkel együtt. A távkijelző egységekhez a központ programozása során, kizárólag a számítógépes PKx000 program segítségével, olyan zónák, eszközök eseményei rendelhetők, melyeket a távkijelző egység nagyméretű kijelzőjén is meg szeretnénk jeleníteni. Ily módon a távkijelző egységek a tűzjelző rendszer egyes eszközeinek, területeinek szelektív megjelenítésére képesek. Minden LCD-6000A távkijelző egységhez 32 elem eseményének megjelenítése rendelhető. Az elemek és az elemek típusa a következő lehet: 1. Tűz (alarm): - Egy kiválasztott tűzérzékelő tűzjelzése, - Egy kiválasztott bemeneti (monitor) modul tűzjelzése, - Egy kiválasztott tűz-zóna tűzjelzése. 2. Hiba: - Egy kiválasztott tűzérzékelő hibajelzése, - Egy kiválasztott bemeneti (monitor) modul hibajelzése, - Egy kiválasztott kimeneti (vezérlő) modul hibajelzése, - Egy kiválasztott tűz-zóna hibajelzése. 3. Tűz-Hiba: - Egy kiválasztott tűzérzékelő tűz- vagy hibajelzése, - Egy kiválasztott bemeneti (monitor) modul tűz- vagy hibajelzése, - Egy kiválasztott kimeneti (vezérlő) modul hibajelzése (mivel a tűzjelzési állapotnak nincs értelme), - Egy kiválasztott tűz-zóna tűz- vagy hibajelzése. 4. Zóna-tiltás: - Egy kiválasztott zóna letiltott állapotának jelzése. Az LCD-6000A távkijelző egységek tehát jól alkalmazhatók nagyobb méretű, több épületre, több szintre kiterjedő tűzjelző rendszerek esetében. Az egyes épületekben, szinteken elhelyezett távkijelző egységekkel megoldható, hogy csak a hozzájuk tartozó terület eszközeinek, zónáinak meghatározott eseményeit jelenítsék meg, így az ott tartózkodó kezelő személyzet csak azokat az eseményeket fogja észlelni, melyekre közvetlenül reagálnia kell. (A távkijelző egységekről a kiválasztott események nyugtázása, törlése nem végezhető el, hiszen alapvetően csak az események kijelzésre szolgálnak.) Minden LCD-6000A típusú távkijelző egységhez a saját, belső RS485 vonalán keresztül további legfeljebb 4 db ún. slave távkijelző egység csatlakoztatható, melyeken kizárólag csak a hozzájuk tartozó ún. master egységre beállított események jelennek meg. A központ és a távkezelő/távkijelző egysége csatlakoztatása 4. oldal LCD-6000A Távkijelző egység az AMX000 központokhoz Promatt Elektronika Kft.

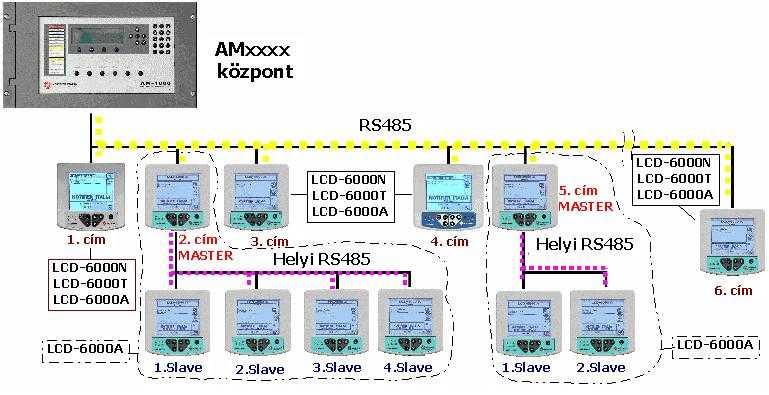

5 A központok RS485 vonalára a központ típusától és a távkezelő/távkijelző egységek típusától függően az 1. táblázatban látható összeállítású és számú egységek csatlakoztathatók. A központra csatlakoztatható távkezelő/távkijelző egységek címét az üzembe helyezéskor az adott egységnél kell beprogramozni. természetesen a master távkijelző egységhez kapcsolódó slave egységek címét is az üzembe helyezéskor kell beállítani 1 és 4 között. A központ és a legtávolabbi távkezelő/távkijelző illetve egy master és a legtávolabbi slave távkijelző egység között legfeljebb 1200 m távolság lehet. ÁLTALÁNOS JELLEMZŐK A tűzjelző központok folyamatosan felügyelik a távkezelő/távkijelző egységek közötti kommunikációt, még a master és slave egységek közöttit is, és az adatforgalom megszakadása esetén azonnal hibajelzést adnak ( LCD6000 n. xx off-line, ahol xx a távkezelő címe vagy Távkijelző n. xx/yy off-line, ahol xx a master távkijelző címe, yy a slave távkijelző címe). A távkijelző egységek LCD-jén (folyadék kristályos kijelzőjén) kizárólag a kiválasztott max. 32 elem megfelelő eseményei, jelzései jelennek meg. A távkijelző egység gombjairól az egység belső hangjelzője (zümmere) egy-egy újabb esemény után csendesíthető, az egység LED-jei ellenőrizhetők, a belső hangjelző (zümmer) ellenőrizhető, a távkijelző egységhez rendelt elemek eseményei sorban megjeleníthetők, valamint beléphetünk az egység Programozási menüjébe MŰSZAKI JELLEMZŐK Központ típusa Távkezelők száma max. (LCD-6000N vagy T) Kijelző: LCD x 240 pont felbontás Mikroprocesszoros vezérlés Kezelő gombok: - PROGRAMOZÁS, - NYUGTÁZÁS (belső zümmer csendesítés), - HANGJELZŐ (zümmer) ELLENŐRZÉS, - LISTA, - LÁMPA TESZT, - nyilak Soros interfész: - RS485 vonal a központ felé (2 adat + föld + árnyékolás) - belső RS485 vonal a slave (vagy master) LCD-6000A felé Tápellátás: V= (2 vezetéken) Áramfelvétel: 30 ma (nyugalmi helyzet; kijelző sötét) 81 ma (tűz- vagy hibajelzéskor; aktív LED-ek, kijelző és zümmer) Méretek: 180 (széles) x 168 (magas) x 55 (mély) mm Védettség: IP20 Súly: kb. 540 g Működési hőmérséklet: o C Megengedett relatív páratartalom: 10 93% (nem kondenzálódó) Távkijelzők száma max. (LCD-6000A) (új) AM max AM max (új) AM max táblázat: A központok RS485 vonalára csatlakoztatható távkezelő/távkijelző egységek max. száma 125 mm 90 mm A rögzítő csavarok pozíciói Promatt Elektronika Kft. LCD-6000A Távkijelző egység az AMX000 központokhoz 5. oldal

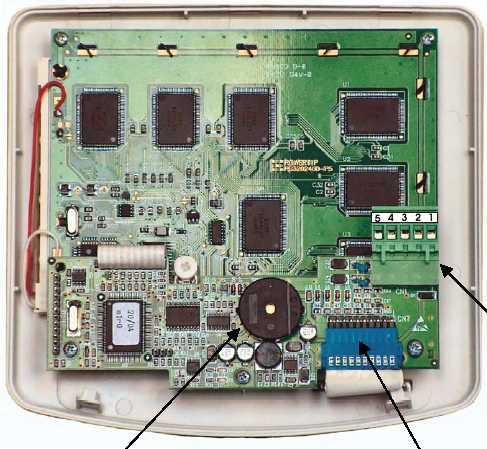

6 AZ LCD6000-A FELSZERELÉSE ÉS BEKÖTÉSE 2. AZ LCD6000-A FELSZERELÉSE ÉS BEKÖTÉSE A távkijelzőt sima falfelületre, fűtőtesttől, közvetlen napsütéstől védve, kb. 1,5 m magasra, a szem magasságába kell felszerelni a következők szerint: 1. Csavarjuk ki az egység elő- és hátlapját összetartó csavarokat. 2. Jelöljük át a falra a felfogó csavarok helyét. 3. A távkijelzőhöz jövő és onnan továbbmenő kábeleket húzzuk be a felső és az alsó kábelbevezetőkön keresztül, és rögzítsük műanyag szorítóval. 4. A kábel végeit kössük be az 7-pólusú csatlakozóba úgy, hogy a rögzítés mögött kb cm szabad vezeték legyen. A csatlakozó kiosztása a 6. fejezetben található. A központtól (illetve a master-től) legtávolabbi egységnél helyezzük el a Ohm-os lezáró ellenállást! 5. A hátlapot erősítsük fel 4 db D max= 5mm csavarral. 6. Dugjuk be a csatlakozót az előlap CN1 csatlakozójába. 7. Illesszük össze az elő- és hátlapot, majd csavarozzuk össze őket. A bejövő vezetékeket kössük a CN1 csatlakozóra Elmozdulás, húzás ellen rögzítsük a bejövő kábelt a távkezelő hátlapjához. Rögzítő csavarok max. D=5 mm A távkezelő elő- és hátlapját rögzítő csavarok helye Az LCD-6000A távkijelzők felszerelése és bekötése 6. oldal LCD-6000A Távkijelző egység az AMX000 központokhoz Promatt Elektronika Kft.

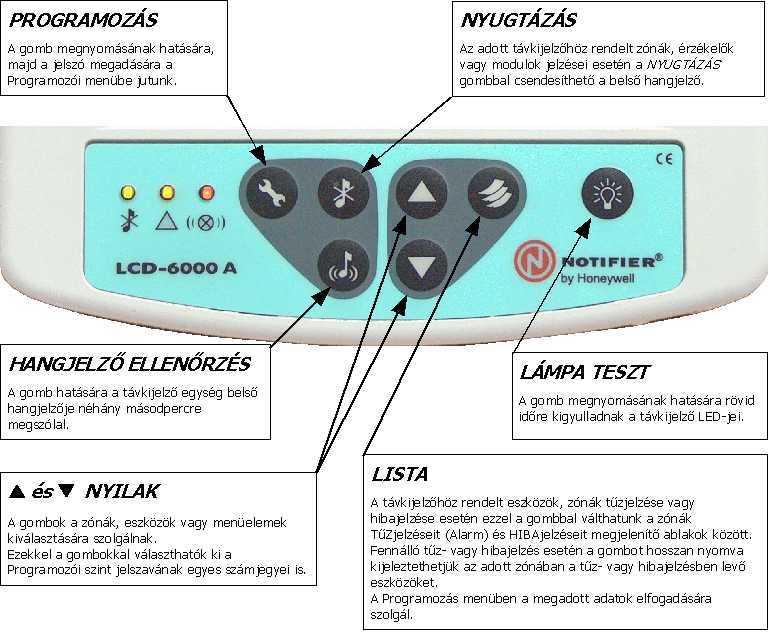

7 AZ LCD-6000A KEZELŐ ÉS KIJELZŐ SZERVEI 3. AZ LCD-6000A KEZELŐ ÉS KIJELZŐ SZERVEI 3.1. KEZELŐ GOMBOK Megjegyzés: A NYUGTÁZÁS gombbal csak az adott távkijelző belső hangjelzője csendesíthető (az esetlegesen hozzá tartozó master vagy slave egységeké nem!) LED-ES ÁLLAPOTJELZÉSEK TŰZ (piros): villog, ha legalább egy olyan eszköz (tűzérzékelő, bemeneti modul, tűz-zóna) tűzjelzésben van, mely a távkijelzőhöz lett rendelve és jelzését még nem nyugtázták. Folyamatosan világít, ha az összes tűzjelzést lenyugtázták, tudomásul vették. HIBA (sárga): villog, ha legalább egy olyan eszköz hibát jelez (tűzérzékelő, bemeneti/kimeneti modul, tűz-zóna), mely a távkijelzőhöz lett rendelve, de jelzését még nem nyugtázták, vagy ha valamilyen rendszerhiba van, melyet még nem nyugtázták. Folyamatosan világít, ha az összes hibát lenyugtázták, tudomásul vették. HANGJELZŐK KIKAPCSOLVA (sárga): Folyamatosan világít, ha a távkijelző belső hangjelzőjét a NYUGTÁZÁS gombbal csendesítették. Promatt Elektronika Kft. LCD-6000A Távkijelző egység az AMX000 központokhoz 7. oldal
8 A TÁVKEZELŐ ÜZEMÁLLAPOTAI 4. A TÁVKEZELŐ ÜZEMÁLLAPOTAI 4.1. NYUGALMI HELYZET Az 1. ábra a távkijelző egység nyugalmi helyzetét mutatja, amikor a hozzárendelt elemek (érzékelők, modulok, zónák) is nyugalmi helyzetben vannak. 1. ábra: A kijelző képe a rendszer nyugalmi helyzetében 4.2. KIJELZÉS A TÁVKIJELZŐ EGYSÉGHEZ RENDELT ELEM TŰZJELZÉSE ESETÉN A 2. ábrán látható kijelzési kép azt mutatja, amikor a távkijelző egység egyik eleme (tűzérzékelő, bemeneti modul, tűz-zóna) tűzjelzésbe kerül. (Ha egy olyan elemről érkezik tűzjelzés, amely nincs a távkijelző egységhez rendelve, akkor a kijelző a nyugalmi helyzetnek megfelelő állapotot mutatja.) Jelen esetben a 2. hurok 3. érzékelőjéről érkezik tűzjelzés, mely elem tűzjelzése a távkijelzőhöz van rendelve. Az érzékelő a programozás során az 5. zónához lett rendelve. Először csak a tűzjelzésben levő zóna információi jelennek meg a kijelzőn. Ha egyszerre több, különböző zónához és egyben a távkijelzőhöz is hozzárendelt elem tűz-zónája is tűzjelzésben van (ezt a kijelző jobb oldalán levő szám is mutatja), akkor a kívánt zónát a nyilakkal tudjuk a kijelző felső részébe léptetni. Az UTOLSO RIASZTAS terület mindig a legutolsónak bekövetkező tűzjelzés zónáját mutatja. 2. ábra: A kijelzési kép egy, a távkijelzőhöz rendelt elem tűzjelzése esetén 8. oldal LCD-6000A Távkijelző egység az AMX000 központokhoz Promatt Elektronika Kft.

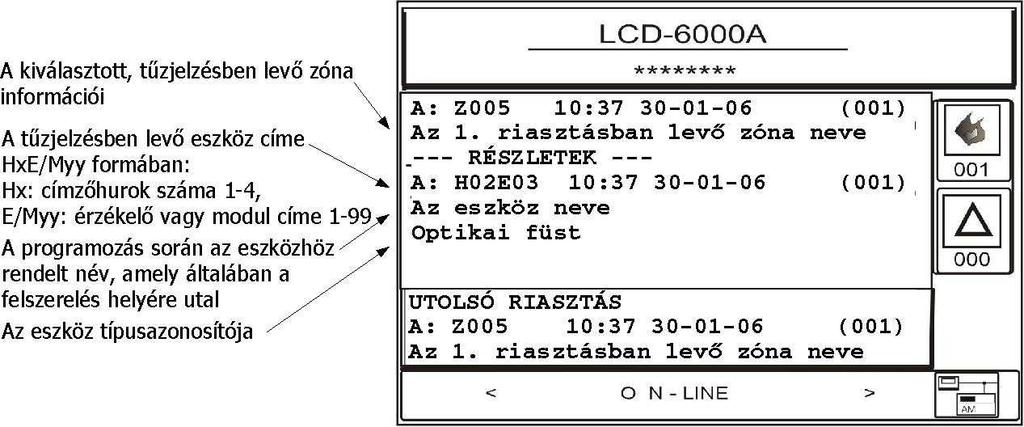

9 A TÁVKEZELŐ ÜZEMÁLLAPOTAI A kijelző felső részébe léptetett tűz-zónához tartozó tűzjelzésben levő eszközöket a LISTA gomb hosszabb idejű megnyomásával tudjuk megjeleníteni. Ha az adott zónában több (a távkijelzőhöz kiválasztott) eszköz is tűzjelzést ad, a többi eszközhöz tartozó információt a nyilakkal tudjuk kijeleztetni a zóna információk alatti részen. Ily módon a tűzjelzést adó eszköz címét, típusát és felszerelési helyét (elnevezését) tudjuk megtekinteni (ld. 3. ábra). 3. ábra: A tűz-zónán belüli tűzjelzésben levő eszköz kijelzése Ha tehát egyszerre több kiválasztott tűz-zónából, és azokon belül több tűzjelző eszközről érkezik tűzjelzés, akkor először a kijeleztetni kívánt zónát kell a felső sorokba léptetni (kiválasztani) a nyilakkal és a LISTA gombbal, majd a zónán belül ismét a nyilakkal jeleztethetjük ki a tűzjelzésben levő eszközöket. A távkijelző egység belső hangjelzője (zümmere) a NYUGTÁZÁS gombbal csendesíthető. (A NYUGTÁZÁS gomb csak az adott távkijelző egység hangjelzőjét csendesíti, a master-ét vagy a slave-ekét nem!) A tűzjelzés a központon vagy valamelyik tűz-távkezelő egységen (LCD-6000N) a JELZÉSTÖRLÉS gombbal törölhető, melynek hatására a tűzzónák újra alaphelyzetbe állnak vissza KIJELZÉS A TÁVKIJELZŐ EGYSÉGHEZ RENDELT ELEM HIBAJELZÉSE ESETÉN A 4. ábrán látható kijelzési kép azt mutatja, amikor a távkijelzőhöz rendelt valamelyik elem (tűzjelző érzékelő, bemeneti modul, kimeneti modul vagy tűz-zóna) hibajelzést ad. Az ábrán látható példában az 1. hurok 15. című hőérzékelője (mely a 2. zónában van) hibásodott meg. Ilyenkor először csak a hibajelzésben levő tűz-zóna információi jelennek meg a kijelzőn. Ugyanazt a kijelzést kapjuk, ha a távkijelzőhöz a 2. zóna tűz- és hibajelzése vagy csak hibajelzése, vagy az 1. hurok 15. érzékelőjének tűz- és hibajelzése vagy csak hibajelzése van rendelve 4. ábra: A kijelzési kép egy, a távkijelzőhöz rendelt elem hibajelzése esetén Promatt Elektronika Kft. LCD-6000A Távkijelző egység az AMX000 központokhoz 9. oldal

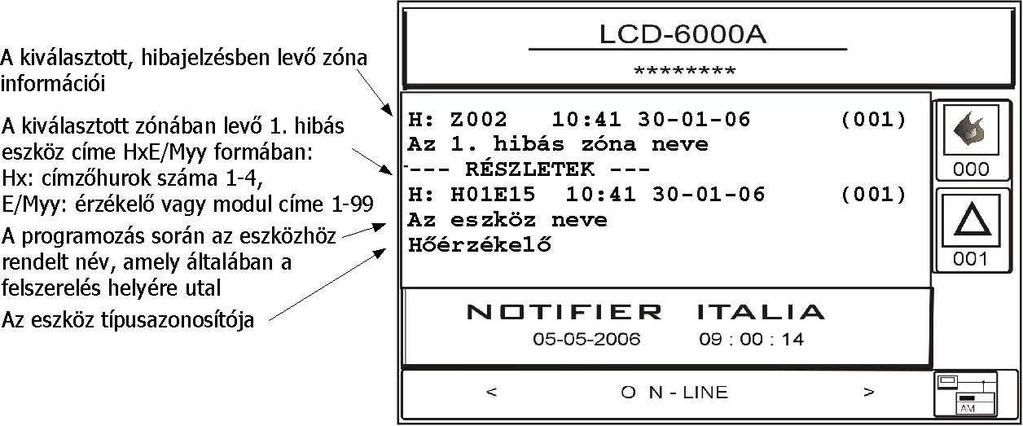

10 A TÁVKEZELŐ ÜZEMÁLLAPOTAI Ha egyszerre több olyan elem is meghibásodik, melyek több tűz-zónához tartoznak, de egyben a távkijelzőhöz is hozzá vannak rendelve, akkor a kijelző jobb oldali oszlopában a szimbólum alatti xxx érték mutatja, hány ilyen zóna van összesen hibajelzésben. A kijelzőn egyszerre az első három hibás tűz-zóna hiba információi látszanak. Ha több a hibás tűz-zónák száma, akkor azok információit a nyilakkal tudjuk a kijelző felső részébe léptetni. A kijelző felső részébe léptetett tűz-zónához tartozó hibás eszközöket a LISTA gomb hosszabb idejű megnyomásával tudjuk megjeleníteni. Ha az adott tűz-zónában több hibás eszköz is van, a többi eszközhöz tartozó információt a nyilakkal tudjuk kijeleztetni a zóna információk alatti részen. Ily módon a hibás eszköz címét, típusát és felszerelési helyét (elnevezését), valamint a hiba típusát tudjuk megtekinteni (ld. 5. ábra) KIJELZÉS RENDSZERHIBA ESETÉN Amennyiben a tűzjelző központ valamilyen rendszerhibát jelez (pl. hálózat kimaradás, akkumulátor hiba, valamelyik opcionális kártya hibája stb.), akkor a távkijelző egységek kijelzőjének jobb oldali oszlopában megjelenik a szimbólum, jelezve egy rendszerhiba meglétét. A szimbólum mindaddig látható marad, míg a központon meg nem szűnik a hibajelzés. A rendszerhibákról további, részletes információ nem kapható a távkijelző egységen KIJELZÉS EGY, A TÁVKIJELZŐHÖZ RENDELT ZÓNA TILTÁSA ESETÉN A 6. ábrának megfelelő kijelzési kép akkor látható, ha a tűzjelző központon egy olyan zónát tiltanak le, melynek tiltott állapotát a távkijelző egységen is meg kell jeleníteni. (Ez úgy érhető el, ha a központ PC-ről történő programozása, konfigurálása során a távkijelző egységhez rendelt egyik elem egy zóna lesz, melynek csak tiltott állapotát szeretnénk megjeleníteni a távkijelzőn.) A távkijelzőhöz rendelt bármely zóna tiltott állapotát a kijelző jobb alsó részében látható! szimbólum mutatja. 5. ábra: A zónán belüli hibás eszköz kijelzése 6. ábra: A Zóna-tiltásra kiválasztott zóna tiltott állapotának jelzése Megjegyzés: Ha a távkijelzőn egy adott zóna Tűz-Hiba és tiltott állapotát is meg akarjuk jeleníteni, akkor ehhez 2 elemet fel kell használni a lehetséges 32-ből: az egyik az adott zóna Tűz-Hiba jelzéseit, a másik az adott zóna letiltott állapotát fogja megjeleníteni a távkijelzőn. 10. oldal LCD-6000A Távkijelző egység az AMX000 központokhoz Promatt Elektronika Kft.
11 Ha kíváncsiak vagyunk arra, hogy a figyelendő zónák közül melyek vannak tiltott állapotban, meg kell nyomnunk a PROGRAMOZÁS gombot, melynek hatására megjelenik a távkijelző egység Főmenüje (ld. 7. ábra). Válasszuk a Tiltás menüpontot a nyilakkal, majd a LISTA gombbal. A megjelenő ablakban azt láthatjuk, hogy a távkijelző egységhez rendelt azon zónák közül, melyeknek csak tiltott állapotát akarjuk megjeleníteni (Zónatiltás elemek), hány van éppen tiltott állapotban. Ezeknek a zónáknak az információit (zóna szám és zóna név) a LISTA gombbal tudjuk kijeleztetni. Ha egyidejűleg több, a távkijelzőhöz rendelt zóna is tiltva van, akkor azokat a nyilakkal léptethetjük a kijelzőre. A távkijelző egység Főmenüjébe a PROGRAMOZÁS gombbal térhetünk vissza. 5. AZ LCD-6000A PROGRAMOZÁSA A tűzjelző rendszer üzembe helyezésekor a távkijelző egységeket is konfigurálni, programozni kell. Ez a beállítás valójában a távkijelző (master egység esetén: a központ RS485 buszán elfoglalt, slave egység esetén a belső buszon elfoglalt) címének megadását, és a belső hangjelzője hangerejének kiválasztását jelenti. Lépjünk be a távkijelző egység Főmenüjébe a PROGRAMOZÁS gombbal (ld. 7. ábra). A nyilakkal és a LISTA gombbal válasszuk ki a Helyi programozás menüpontot, majd adjuk meg a központ 4. szintű jelszavát a nyilakkal és a LISTA gombbal. 7. ábra: A távkijelző egység Főmenüje A TÁVKEZELŐ ÜZEMÁLLAPOTAI 8. ábra: A távkijelzőhöz tartozó tiltott zónák számának kijelzése 9. ábra: A letiltott zónák információinak kijelzése 10. ábra: Az LCD-6000A távkijelző helyi programozási menüje Promatt Elektronika Kft. LCD-6000A Távkijelző egység az AMX000 központokhoz 11. oldal
12 AZ LCD-6000A PROGRAMOZÁSA 5.1. A TÁVKEZELŐ EGYSÉG CÍMÉNEK BEÁLLÍTÁSA A távkijelző egység címét master esetén 1-16 vagy 1-24 között, míg a slave egységek címét 1 és 4 között állíthatjuk be (ügyeljünk arra, hogy a választott címnek megfelelőt engedélyezzük a PKx000 programban is). Fontos: A távkezelő (LCD-6000N és LCD-6000T) és távkijelző (LCD-6000A) egységek címzése független (azaz lehetnek azonos címmel is programozva)! A címbeállításhoz nyomjuk meg a LISTA gombot. Ennek hatására módosítható a cím. A címet a nyilakkal választhatjuk ki, és a LISTA gombbal menthetjük el. A PROGRAMOZÁS gombbal visszaléphetünk a korábbi helyi programozási menübe A BELSŐ HANGJELZŐ (ZÜMMER) HANGEREJÉNEK BEÁLLÍTÁSA A Zümmer hangerő menüpont kiválasztása után a címhez hasonlóan állíthatjuk be a távkezelő egység belső hangjelzőjének (zümmerének) kívánt hangerejét is a nyilakkal, majd a kiválasztott hangerőt a LISTA gombbal fogadhatjuk el. A PROGRMAOZÁS gombbal visszaléphetünk a korábbi Helyi programozási menübe anélkül, hogy módosítottuk volna a beállítást A TÁVKEZELŐ LED-JEINEK ELLENŐRZÉSE A Teszt LED menüpont kiválasztása után a címhez hasonlóan a LISTA gomb megnyomásával indíthatjuk a LED-ek ellenőrzését, majd ezután a PROGRAMOZÁS gombbal léphetünk vissza a Helyi programozási menübe A TÁVKEZELŐ KIJELZŐJÉNEK ELLENŐRZÉSE 11. ábra: A távkijelző egység címének beállítása A Teszt LCD menüpont kiválasztása után a címhez hasonlóan a LISTA gomb megnyomásával indíthatjuk a folyadékkristályos kijelző (LCD) ellenőrzését, majd ezután a PROGRAMOZÁS gombbal léphetünk vissza a helyi programozási menübe. 12. oldal LCD-6000A Távkijelző egység az AMX000 központokhoz Promatt Elektronika Kft.
13 6. AZ LCD-6000A CSATLAKOZTATÁSA EN Az átviteli utak integritása Az RS485 vonal szakadása vagy zárlata esetén a távkezelő egységek működésképtelenné válhatnak. Ez a soros kapcsolat nem felel meg a fent hivatkozott szabvány előírásainak A TÁVKEZELŐK LÁNCOLT BEKÖTÉSE AZ LCD-6000A CSATLAKOZTATÁSA Az AMX000 központok és az LCD-6000A távkijelzők közötti kapcsolat RS485 vonalon keresztül valósul meg. A távkezelő (LCD-6000N és LCD-6000T) és távkijelző (LCD- 6000A)egységeket láncoltan, egymás után kell felfűzni az RS485 vonalra. Minden távkezelő egységnek az üzembe helyezéskor beprogramozott címmel kell rendelkezni a központ és az alkalmazott egységek típusától függően 1 és 16 illetve 1 és 24 között. A távkezelők és a távkijelzők független címtartományban vannak, tehát lehet két azonos címen levő egység is. (A távkijelzőkhöz csatlakozó esetleges slave egységek címét 1-4 között kell megadni.)a központ programozásakor a PKx000 feltöltő/letöltő programban is meg kell adni, mely című távkezelő/távkijelző egységek csatlakoznak az RS485 vonalra. A központ RS485 csatlakozójának LIN+ és LIN- vezetékeit kössük be a legközelebbi távkezelő vagy távkijelző LIN+ (3) és LIN- (5) pontjaira. A további távkezelőket mindig láncoltan kössük az őket megelőző távkezelőkhöz. Az RS485 vonalat a központnál és a legtávolabbi távkezelőnél/távkijelzőnél zárjuk le Ohm / 0,5 W ellenállással a jel-reflexiók elkerülésére (ld. 12. ábra). A központ és a legtávolabbi távkezelő/távkijelző egység között legfeljebb 1200 m távolság lehet. Használjunk árnyékolt, Belden 9574 vagy 9575 típusú kábelt. Minden master-slave távkijelző csoportnál a master egység LIN+ (6) és LIN- (7) pontját kössük rá az első slave egység LIN+ (3) és LIN- (5) pontjára. A további slave egységeket a (3) és (5) vezetékekkel kössük fel láncba. Mivel ez egy független RS485 vonal, így a master egységnél és a legtávolabbi slave egységnél helyezzük el a Ohm / 0,5W-os lezáró ellenállásokat. A távkezelő/távkijelző egységek 24V= tápfeszültség igényét a központ 24V= tápkimenetéről vagy külső tartaléküzemmel ellátott 24V= tápegységről biztosíthatjuk. Külső tápegység használata esetén a táp hiányát jelezni kell a központ felé (pl. 24V-os relével és monitor modullal). 12. ábra: A központ és a távkijelző/távkezelő egységek összekötése Promatt Elektronika Kft. LCD-6000A Távkijelző egység az AMX000 központokhoz 13. oldal
14 AZ LCD-6000A CSATLAKOZTATÁSA 6.2. AZ ÁRNYÉKOLÁS LEKÖTÉSE Az RS485 vezeték árnyékolásának vezető erét csak a központnál, a csatlakozóhoz lehetőleg közel kell a központ szekrényén keresztül védőföldre kötni. A távkezelőknél/távkijelzőknél az árnyékolást folyamatossá kell tenni úgy, hogy az sehol ne érjen más fémes részhez. 7. AZ LCD-6000A BEKÖTÉSE Jel Funkció 7. LIN- Belső RS485 vonal - Master-Slave 6. LIN+ Belső RS485 vonal + között 5. LIN- RS485 vonal - Tűzjelző központ 4. GND Az RS485 vonal referencia 3. LIN+ RS485 vonal + felé/felől 2. GND TÁP negatív V TÁP pozitív 14. ábra: A CN1 csatlakozó kiosztása A központnál az RS485 vezeték árnyékolását a csatlakozóhoz minél közelebb, a központ szekrényénél kössük le védőföldre. AM4000 központ 13. ábra: A vezeték árnyékolásának lekötése Belső hangjelző (zümmer) A távkezelőknél az RS485 vezeték árnyékolását tegyük folyamatossá: a bejövő és továbbmenő vezeték árnyékolását kössük össze, de más vezető részhez ne érjen hozzá. LCD6000N távkezelő CNT csatlakozó az elő- és hátlap összekötéséhez CN1 csatlakozó 14. oldal LCD-6000A Távkijelző egység az AMX000 központokhoz Promatt Elektronika Kft.
