1 SZERK2 ÉPÜLETSZERKEZETEK II. ALAPADATOK FÉLÉV VEZETŐJE OKTATÓK, ELŐADÓK Bódi Attila Velősy András, Pandula András, Bódi Attila LEÍRÁS (ÖTSOROS) A primer szerkezetek-kőműves szerkezetek tárgykörébe tartozó csoportjai. Tömörfalas épületek alapozása, falazott szerkezetek, vakolatok, födémek és nyílásáthidalások, lépcsők, rámpák, felvonók. ELŐADÁSOK SZÁMA (HETENTE) 3 óra GYAKORLATOK SZÁMA (HETENTE) 2 óra VIZSGA / ZH : 1 /3 5 kreditpont OKTATÁSI CÉLOK: A félévben az előadásokon és gyakorlatokon a hallgatók elsajátítják a kőműves szerkezetekkel kapcsolatos ismereteket. Az előadásokon az egyes szerkezetcsoportokkal kapcsolatos elméleti ismeretanyag kerül bemutatásra, melyet az ajánlott szakirodalommal, oktatói jegyzetekkel, és gyártói alkalmazástechnikai útmutatókkal kell önálló munkaként kiegészíteni. A gyakorlati órákon a hallgatók egy egyszerű mintaépületen keresztül, önálló munkával, konstrukciós feladatként elkészítik a féléves témákhoz kapcsolódó jellemző kiviteli terveket olyan módon, hogy az általuk készített tervek egymáshoz illeszkedő, egységes épületet/épületrészt alkotó dokumentáció tartalmilag összefüggő részét képezzék. A félév végére a hallgatóknak képesnek kell lennie kisebb, a tanult szerkezetek tárgykörébe tartozó részlettervek önálló megkonstruálására. FÉLÉV MENETE HÉT ELŐADÁS (szerda) GYAKORLAT (hétfő) FELADAT Tantárgyi tájékoztató ALAPVETÉSEK Hagyományos lakóépületek Tantárgyi tájékoztató Névsorok egyeztetése Féléves Feladat 1/1 kiadása - alapok Lejtős terepen épült, tömör falas épület alapozási tervének szerkezeti rendszerei, - alaplépcsőzés megszerkesztése alaplépcsőzéssel. 1 II.06. SÍKALAPOZÁSOK, HAGYOMÁNYOS alapozási terv készítése A táblai gyakorlat keretén belül FALAZATOK ISMÉTLÉS, 1. Táblai gyakorlat+házi feladat átismétlésre kerülnek a téglakötések KORSZERŰ FALAZATOK I.-II. Falazatok téglakötései, szerkesztési szabályai szabályai. 2 3 VAKOLATOK, EGYHÉJÚ FALAK Hagyományos és korszerű vakolatok, egyhéjú homlokzatok LÁBAZATOK, PINCEFALAK (padlószerkezetek, épület körüli járdák rövid ismertetésével) Csomópont szerkesztési elvek NYÍLÁSKIVÁLTÓK KOSZORÚK, HAGYOMÁNYOS FÖDÉMEK Nyílásáthidalók, koszorúk, nyílászárók beépítési módjai (kávaképzés, toktoldó, vaktok alkalmazása, födémek jellemzői, hagyományos fa és acélgerendás födémek rövid ismertetése) VASBETON FÖDÉMEK Vasbeton födémek erőtani működésének alapjai, monolit vasbeton szerkezetű födémek ismertetése, kiselemes, gerendás - béléstestes födémek bemutatása II.20. III Táblai gyakorlat Lábazati csomópont szerkesztése Féléves Feladat 1/2, 1/3 kiadása Födémterv készítés elvei, ábrázolási módja, feladat előkészítés Födémtervezés födémrendszerek alkalmazása, gerendakiosztás lépéseinek ismertetése (vetített példán bemutatva a lépéseket) Falmetszet szerkesztés kiadása kis zh 30 perc (falazatok) Alapozási terv ellenőrzése. A három alapvető esetre egy-egy példa megoldása a gyakorlati órán Elkészítendő a kiadott mintaépület emeletközi födémének zsaluzási és gerendakiosztási terve és az épület három falmetszetének terve.

2 KORSZERŰ FÖDÉMEK, Mesterfödémek, pallók, bent maradó zsaluzatú trapézlemez födémek ERKÉLYEK, LOGGIÁK, TÉRDFALAK Vasbeton födémek statikai és hőtechnikai csatlakozásai Csomópont szerkesztési elvek CSOMÓPONTTERVEZÉS Fal-födém, lábazat csomópontok konstruálásának alapvető ismeretei, példák. LÉPCSŐK I.-II. Fogalom meghatározások, OTÉK Lépcsők típusai, Lépcsők geometriája,fordulóél szerkesztés szabályai LÉPCSŐK III. Burkolatok, korlátok Rámpák, felvonók (Pandula András) PÉLDÁK ÖSSZEFOGLALÁS szerkezeti rendszerek áttekintése, technológiai utalások, szerkezet választási lehetőségek elemzése VIZSGAELŐKÉSZÍTŐ IV.02. IV.16. IV.30. V PÓTLÁSOK V Táblai gyakorlat Födém csomópontok szerkesztése az előző órán ismertetett gyakorló feladat csomópontjainak megoldása. Konzultáció födémtervezés, falmetszet szerkesztés 4. Táblai gyakorlat lépcső fordulóél számítás szerkesztéssel igazolva Féléves Feladat 2 kiadás lépcsőtervezés kiadása kis zh 30perc (födémek) Féléves Feladat 1/1, 1/2, 1/3 részeinek beadása Konzultáció lépcsőtervezés Féléves Feladat 2 beadása, kis zh 30perc (lépcső) Féléves Feladat 2 pótbeadása, pót zh-k (mindhárom témakörből) A kiinduló adatok ellenőrzése. Födém csomópontok szerkesztése, statikai és hőtechnikailag helyes kialakítások szerkesztési elveinek bemutatásával Többlakásos lakóépület OTÉK előírásoknak megfelelő, akusztikailag igényesen kialakított lépcsőházának megtervezése fordulóélre szerkesztett vasbeton lépcső alkalmazásával. Alapozás, födém és Falmetszet feladat véhgaláírása. A felszerkesztett lépcső feladat ellenőrzése Konzultáció Lépcső feladat beadása, pót zh.

3 FELADATOK / ZH 1.1 FELADAT 1.2 FELADAT 1.3 FELADAT 2.FELADAT TÁBLAI GYAK. ZH ÖSSZESEN LEÍRÁS BEADANDÓ PONTÉRTÉK Alapozási terv M=1:50 léptékben, alaprajz, két db merőleges metszet, axonometria szerkesztése műszaki rajzlapon ceruzával kihúzva. Alapozási terv készítése, lejtős terepen készült, lépcsőzött alapozás esetén. A kiadott mintaépület felépítésének, terepbe illesztésének értelmezése. Födémterv készítése. A kiadott épület emeletközi födémének megtervezése kiselemes, gerendás-béléstestes födém alkalmazásával. Falmetszet készítése. A kiadott épület három falmetszetének elkészítése Lépcsőtervezés. A kiadott feladatban szereplő háromszintes épület lépcsőházának megtervezése akusztikailag helyes megoldással. Az előadásokon ismertetett tananyag gyakorlati alkalmazását és az önálló féléves feladatok elkészítésének módszereit ismertető, a gyakorlati órán helyben elkészítendő és beadandó feladatok. A gyakorlatvezető a táblai gyakorlatokat a következő órára értékeli, és amennyiben az 1,5 pontot elért az eredményt bejegyzi, Az 1,5 pontnál gyengébb értékelésű táblai gyakorló feladatokat a hallgatónak otthon újra kell rajzolni, és a következő gyakorlati órán újra be kell adni. Födémgerenda kiosztási alaprajz, két db beforgatott merőleges metszet részlet felszerkesztése M=1:50 léptékben, 4db részletrajz M=1:10 léptékben, műszaki rajzlapon ceruzával kihúzva. 3db falmetszet elkészítése, (alaptesttől a közbenső födémig) M=1:20 léptékben, műszaki rajzlapon ceruzával kihúzva. 3db lépcső alaprajz, hosszmetszet induló karon keresztül felvéve, 2db részletrajz akusztikai csatlakozásokról, M=1: 10 léptékben, 1db részlet lépcsőkorlát rögzítéséről M=1:5 léptékben, műszaki rajzlapon ceruzával vagy tussal kihúzva. A tantárgy e - learning oldaláról letöltött, kinyomtatott, és a gyakorlati órán befejezett feladatlap ceruzával, léptékhelyes igényes kézi vázlatként, vagy vonalzóval felszerkesztett ceruzarajzként beadva. A feladat teljesítésének feltétele, hogy a gyakorlati órára a hallgató szerkesztő eszközökkel, kinyomtatott feladatlappal érkezzen. A ZH dolgozatok célja az általános ismeretanyag elsajátításának ellenőrzése, melyekben jellemzően konstrukciós feladatként, magyarázó szöveggel ellátott léptékhelyes mérnöki vázlatokat kell készíteni. A félév során 3db zárthelyi feladat kerül megírásra. Eredményesnek a minimum 60%-os eredményt elért ZH dolgozat számít. 4x2,5p=10 3x10p=30 pont 100 pont A FÉLÉVES GYAKORLATI MUNKA ÉRTÉKELÉSE 0-60 pont pont pont pont pont 1- ELÉGTELEN 2 - ELÉGSÉGES 3 - KÖZEPES 4 - JÓ 5 - JELES A féléves gyakorlati munka akkor számít teljesítettnek, ha a hallgató valamennyi rajzfeladatát és táblai gyakorlatát beadta, azok külön-külön legalább elégséges színvonalúak, illetve a három ZH dolgozatból legalább kettő eredményes. Mindhárom ZH dolgozat eredményes teljesítése és legalább JÓ értékelés esetén lehetőség van megajánlott vizsgajegy megszerzésére. A FÉLÉV VÉGI VIZSGA A félév végi vizsga a tantárgy anyagából kisebb részben szöveges, elméleti, termékismereti kérdésekből, nagyobb részben az egyes témaköröket átfogó konstrukciós feladatokból áll. A vizsgafeladat (max. 50 pont) értékelése az alábbi táblázat szerint történik. A FÉLÉVES VIZSGA ÉRTÉKELÉSE 0-30 pont pont pont pont pont 1- ELÉGTELEN 2 - ELÉGSÉGES 3 - KÖZEPES 4 - JÓ 5 - JELES A FÉLÉV ÖSSZESÍTŐ ÉRTÉKELÉSE A félév záró értékelésébe mind a gyakorlati, mind a vizsgaeredmény beleszámít, az értékelés az alábbi táblázat alapján történik: 0-90 pont pont pont pont pont 1- ELÉGTELEN 2 - ELÉGSÉGES 3 - KÖZEPES 4 - JÓ 5 - JELES FÉLÉV DOKUMENTÁLÁSA TARTALOM FORMÁTUM / MÓD HALLGATÓK Féléves rajzfeladatok, táblai gyakorlatok A2 méretű rajzgyűjtő mappa TANSZÉK ZH dolgozatok és Vizsgadolgozatok A4 iratgyűjtő

4 TANTÁRGYLEÍRÁS A tantárgy jellege A tárgy a BSc építészmérnöki szak valamennyi nappali tagozatos hallgatója számára kötelező. Oktatási cél A tárgy alaptantárgy, mely a primer szerkezetek közül a kőműves szerkezeteket tárgyalja (alapozások, felmenő falak, födémek, lépcsők). Az oktatás célja a vonatkozó legfontosabb elvek, a velük kapcsolatos hatás követelmény - rendszerek és kivitelezési technológiák ismertetése, gyakorlati példákon való bemutatása, gyakoroltatása. Oktatási módszerek A tantárgy oktatása előadások és gyakorlati órák keretében folyik. Az előadásokon a tematikában megadott szerkezetek elméleti ismertetésére van csak idő, látogatása és hallgatói jegyzet formájában történő rögzítése ajánlott, mely a félévközi és félév végi dolgozatokra való felkészülést nagymértékben elősegíti. A gyakorlatokon táblai gyakorlatok (TGY 4db), és a féléves tervfeladat (FF 2db) konzultációi során kerülnek a tárgyi szerkezetek gyakoroltatásra, megbeszélésre. A gyakorlatokon a részvétel kötelező, az érdemi jelenlétet a gyakorlatvezetők rögzítik. 30%-nál nagyobb mértékű hiányzás esetén az Intézet a félévet elégtelenre értékeli és a hallgatót a tárgy megismétlésére kötelezi. Határidők Táblai gyakorlatokat az óra végén be kell adni. Pótbeadás 0,5 pont levonással jár hetente a 2-ből. A féléves tervet a félév elejétől folyamatos munkával kell készíteni, mivel a feladat mennyisége ezt feltétlenül indokolja. A féléves terv beadási és pótbeadási határidejét a Féléves tantárgyi program Ütemterv rögzíti, a póthatáridő után beadás nem lehetséges! A feladat (féléves terv egésze) elégtelen minősítése, vagy a legutolsó póthatáridő be nem tartása esetén az Intézet a félévet elégtelenre értékeli és a hallgatót a tárgy / kurzus megismétlésére kötelezi. A féléves tervet, s ezzel a folyamatos félévközi munkát a Gyakorlatvezetők értékelik. Évközi feladatok A félév során 4 db táblai gyakorlat (TGY) készül a négy nagy témakörből. A táblai gyakorlatok a gyakorlati órák első felében készítendők szabadkézzel, ceruzával, kihúzva előszerkesztett feladatlapokon. A táblai gyakorlatok az előadások anyagát gyakoroltatják, beadásuk a gyakorlati óra végén kötelező. Pótlásra és javításra is van lehetőség: pótlás esetén minden heti késés 0,5 pont levonást jelent, javítás a szorgalmi időszak utolsó gyakorlati órájáig beadható. A táblai feladatot a gyakorlatvezető értékeli, 1 táblai feladat értéke 2,5 pont maximum, elfogadáshoz el kell érnie a 60%-ot azaz az 1,5 pontot. A gyakorlati órákon folyamatos munkavégzéssel vázlattervek készülnek, melyek a féléves terv feldolgozásában segítenek. A vázlatterveket a gyakorlati órán kell készíteni, ezért papírt, vonalzókat! és ceruzát (színest is) minden gyakorlati órára hozni kell. Aki nem rendelkezik a feladat elkészítéséhez szükséges eszközökkel, annak a jelenléte munkavégzés hiányában igazolatlan azon az órán. Féléves tervfeladat (FF-1) egy lejtős terepre illesztett családi ház kiviteli tervének alapozási (FF#1-1), födém (FF#1-2) és falmetszet tervei (FF#1-3) illetve (FF#2) egy többlakásos lakóépület lépcsőházának megtervezése. Részletes követelményeket a FF feladatkiírásai tartalmazzák! A féléves feladatok paramétereit az e-learning oldalra feltöltött tájékoztatóban kapják meg a hallgatók. A hallgató órákon való részvételét a konzultációs lap igazolja, melyen a konzulens az adott órára vonatkozó feladatrész bemutatását aláírásával hitelesíti. A félév elismerésének alapfeltétele, hogy ezen a konzultációs lapon legalább kilenc konzulensi aláírás szerepeljen, ennél kevesebb aláírás automatikusan a félév megtagadását vonja maga után. A féléves tematikában jelzett bemutatási/beadási határidőket be kell tartani, egyéb esetben a gyakorlatvezető megtagadhatja az aláírást. A feladatok elfogadáshoz el kell érni a 60%-ot. A féléves feladatok paramétereit egy a tárgy e-learning oldaláról letölthető konzultációs lapon kell rögzíteni. A konzultációs lapon minden alkalommal amikor a hallgató konzultál aláírást kap a gyakorlatvezetőtől. A konzultációs lapot a rajzfeladattal együtt praktikusan annak borítójára felragasztva be kell adni. Minimum 3 konzultációs illetve végaláírást tartalmazó konzultációs lap nélkül az oktatók a féléves feladatokat nem fogadhatják be. Félévközi ellenőrzések A félév során három (=3) zárthelyi dolgozat megírására kerül sor az előadáson elhangzott témákból, melyeket külön-külön elégséges színvonalon (zh-k = min. 60%) teljesíteni kell. A meg nem írt, illetve a fenti legalább elégséges szintet el nem ért dolgozatok pótlására, a féléves ütemtervben rögzített időpontban kerül sor. Mindhárom zárthelyi dolgozat pótlása ekkor lehetséges. Amennyiben több zh. sikertelen, akkor a pótzárthelyin valamennyi pótolható. További pótlási lehetőség nincs! Értékelés A félév teljesítéséhez a három ZH dolgozatból legalább kettőnek eredményesnek kell lennie! Mindhárom ZH dolgozat eredményes teljesítése és legalább JÓ értékelés (legalább 80 pont elérése!) esetén lehetőség van megajánlott vizsgajegy megszerzésére.

5 A féléves feladatokat és a zárthelyiket pontrendszer alapján minősítjük. A Gyakorlatvezetők ellenőrzése és értékelése alapján a 4 db táblai gyakorlatból összesen maximum 10 pont gyűjthető. A táblai gyakorlatok késedelmes beadása pontlevonással jár! Félév értékelésekor a táblai gyakorlatok 10%-al kerülnek beszámításra a féléves gyakorlati jegybe. A féléves feladatra 60 pont kapható, elégséges érdemjegyhez egyenként legalább 60% elérése szükséges. Három ZH-ból összesen 30 pontot lehet szerezni. Legalább két ZH-nak a Tárgy előadója és gyakorlatvezetők értékelése alapján külön is el kell érni a 60%-os teljesítést. 60 % = zh-elégséges, 70 % = zh-közepes, 80 % = zh-jó, 90 % = zh-jeles; és:<60 % = zhelégtelen! A vizsgaidőszakban 3 alkalommal tartunk írásbeli vizsgát. Az írásbeli kollokvium során általában a 1-2 db csomópontot kell adatolt rajzban megoldani. A félév végi vizsga a tantárgy anyagából kisebb részben szöveges, elméleti, termék ismereti kérdésekből, nagyobb részben az egyes témaköröket átfogó konstrukciós feladatokból áll. Az 50 pontból álló vizsgafeladat eredményes teljesítéséhez legalább 31 pont elérése szükséges. A tantárgy teljesítése, az osztályzat megállapítása A tantárgy teljesítését és a kreditpontok megszerzését a tantárgyfelelős által hitelesített féléves osztályzat elektronikus indexbe (NEPTUN) történő bevezetése igazolja. A féléves jegy 66%-ban a féléves munka pontszámaiból (féléves gyakorlati jegy), 33%-ban pedig a kollokvium teljesítése során elért eredményből áll össze. Tantárgyi füzet A vizsgára eredményes felkészülést a megfelelő színvonalú, tartalmú és folyamatosan vezetett ún. tantárgyi füzet segíti. E dokumentum olyan hallgatói munka, melyben nemcsak az előadásokon és gyakorlatokon elhangzott ismereteket rögzíti megfelelő minőségben (szabadkézi jegyzet és vázlatok, s főleg rajzok / ábrák formájában), hanem egyéb forrásokból (szakmai rendezvények, konferenciák-előadások, önálló kutatómunka, írott- és elektronikus szakirodalom stb.) származó, a félév tananyagához szorosan kapcsolódó információkat is dokumentál. Ezért a tantárgyi füzet javasolt formátuma maximálisan A4, bővíthető / lefűzhető sima (nem vonalas, nem kockás) betétlapokkal, a jegyzetelés javasolt eszköze pedig a ceruza. Az előadások anyagai jellemzően az előadások előtt az e-learning-ről letölthetők, kinyomtathatók, azok jegyzetekkel való kiegészítése ajánlott. Kötelező irodalom: A Szent István Egyetem Ybl Miklós Építéstudományi Kar TÁMOP4.1.2.A/1-11/ as azonosítószámú, Hiánypótló BSc képzés tananyagainak kidolgozása az építéstudomány területén című pályázatának keretében kidolgozott tananyagok, Dr. Gábor László Épületszerkezettan I-IV január 28. Bódi Attila építészmérnök, tantárgyfelelős

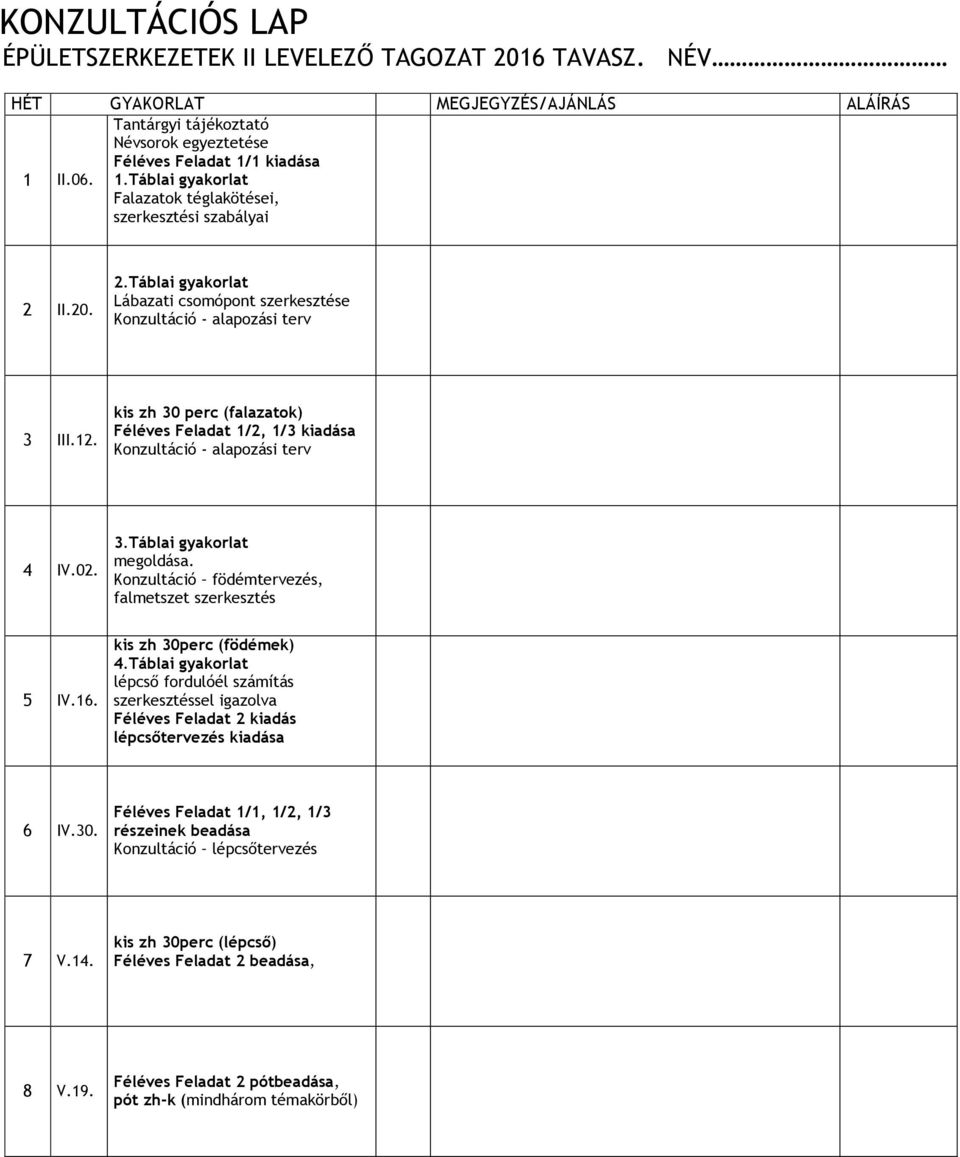

6 KONZULTÁCIÓS LAP ÉPÜLETSZERKEZETEK II LEVELEZŐ TAGOZAT 2016 TAVASZ. NÉV HÉT GYAKORLAT MEGJEGYZÉS/AJÁNLÁS ALÁÍRÁS Tantárgyi tájékoztató Névsorok egyeztetése Féléves Feladat 1/1 kiadása 1 II Táblai gyakorlat Falazatok téglakötései, szerkesztési szabályai 2 II Táblai gyakorlat Lábazati csomópont szerkesztése 3 III.12. kis zh 30 perc (falazatok) Féléves Feladat 1/2, 1/3 kiadása 4 IV Táblai gyakorlat megoldása. Konzultáció födémtervezés, falmetszet szerkesztés 5 IV.16. kis zh 30perc (födémek) 4.Táblai gyakorlat lépcső fordulóél számítás szerkesztéssel igazolva Féléves Feladat 2 kiadás lépcsőtervezés kiadása 6 IV.30. Féléves Feladat 1/1, 1/2, 1/3 részeinek beadása Konzultáció lépcsőtervezés 7 V.14. kis zh 30perc (lépcső) Féléves Feladat 2 beadása, 8 V.19. Féléves Feladat 2 pótbeadása, pót zh-k (mindhárom témakörből)
