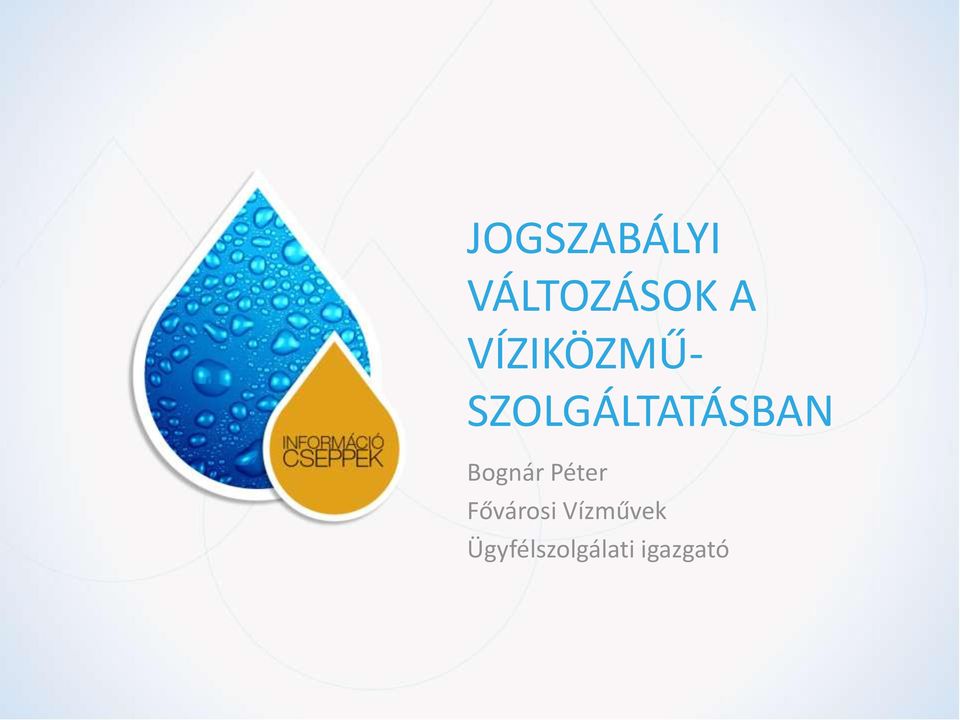

JOGSZABÁLYI VÁLTOZÁSOK A VÍZIKÖZMŰ- SZOLGÁLTATÁSBAN. Bognár Péter Fővárosi Vízművek Ügyfélszolgálati igazgató

Átírás

1 JOGSZABÁLYI VÁLTOZÁSOK A VÍZIKÖZMŰ- SZOLGÁLTATÁSBAN Bognár Péter Fővárosi Vízművek Ügyfélszolgálati igazgató

2 A SZÁMOK TÜKRÉBEN

3 A TÖRZSHÁLÓZAT FELÉPÍTÉSE kútsor gépházak, medencék DUNA

4 A SZÁMOK TÜKRÉBEN FOGYASZTÁSI ADATOK

5 A SZÁMOK TÜKRÉBEN NEM SZÁMLÁZOTT VÍZ (NSZV)

6 FŐMÉRŐK ÉS MELLÉKMÉRŐK SZÁMÁNAK ALAKULÁSA

7 A VÍZHÁLÓZAT TULAJDONI SZERKEZETE Ellátásért felelős tulajdona fogyasztó tulajdona törzshálózat bekötés akna mellékmérő bekötési vízmérő

8 FŐMÉRŐ ÉS MELLÉKMÉRŐK KÖZÖTTI KÜLÖNBÖZET Miből adódhat még különbözet? nem egyidejű leolvasásból tévesen diktált mérőállásból hibás leolvasásból kerekítésből vízmérők mérési hibájából (pl. lejárt hitelességű vízmérők) technológiai vízhasználatból (pl. hőközponti veszteség) jogosulatlan vízhasználatból vízlopás, mérő forgatás, plombasértés miatt

9 MELLÉKMÉRŐ FŐMÉRŐ KÜLÖNBÖZET ELSZÁMOLÁS MELLÉKMÉRŐK ALAPJÁN

10 JOGSZABÁLYI HÁTTÉR A különbözetet alapesetben a főmérős díjfizető téríti. Az 58/2013. (II. 27.) Korm. rendelet 62. (4) a mérési különbözetet a bekötési vízmérő szerinti felhasználó köteles megfizetni évi CCIX. törvény 52. (2) a mérési különbözeteként megállapított vízfogyasztás utáni víziközmű-szolgáltatási díjat a bekötési vízmérő szerinti felhasználó fizeti meg.

11 JOGSZABÁLYI HÁTTÉR évi CCIX. törvény 52. (2a) A víziközmű-szolgáltatási díj elszámolása a mellékvízmérőkön mért fogyasztás alapján történik, ha az elkülönített vízhasználók elkülönített vízhasználati helye és más vízvételi helyek kizárólag hiteles, plombával vagy záró bélyeggel ellátott mellékvízmérőkkel, és hatályos mellékszolgáltatási szerződéssel rendelkeznek, valamint a fogyasztási adatok és a helyszíni ellenőrzés alapján a karbantartás elmaradására visszavezethető vízveszteség vagy az elszámolatlan vízvétel lehetősége kizárható.

12 ÁTTÉRÉS MELLÉKVÍZMÉRŐK ALAPJÁN TÖRTÉNŐ ELSZÁMOLÁSRA Igénybejelentés Az elkülönített vízhasználók (képviseletükben eljáró személy meghatalmazásával), a bekötési vízmérő szerinti felhasználó, és a felhasználási hely tulajdonosának hozzájárulásával írásban kezdeményezhetik az Igénybejelentés mellékvízmérők alapján történő elszámoláshoz nyomtatvány kitöltésével.

13 ÁTTÉRÉS MELLÉKVÍZMÉRŐK ALAPJÁN TÖRTÉNŐ ELSZÁMOLÁSRA A meghatározott képviselő a csatlakozó hálózati szakasz megvalósulási állapotáról készített épületgépészeti tervet az üzletszabályzatban meghatározott tartalommal és formában a víziközmű-szolgáltató rendelkezésre bocsátja A bekötési vízmérő mellett minden ivóvízvételi hely (ide értve a kerti csapot, közös használatú helyiségekben lévő ivóvízvételi helyeket stb.) kizárólag a víziközmű-szolgáltató vagy megbízottja által felhelyezett plombával vagy záró elemmel ellátott, hiteles mellékvízmérőkkel mért, és hatályos mellékszolgáltatási szerződéssel rendelkezik. További feltétel, hogy a bekötési vízmérő utáni belső ivóvízhálózaton a karbantartás elmaradására visszavezethető vízveszteség vagy elszámolatlan vízvétel lehetősége kizárható.

14 MELLÉKVÍZMÉRŐK ALAPJÁN TÖRTÉNŐ ELSZÁMOLÁS Jogi előfeltételek hatályos mellékszolgáltatási szerződések minden elkülönített vízhasználatra a felhasználási helyen lejárt határidejű vagy vitatott számlatartozás nincs meghatalmazták az eljáró személyt (közös képviselő, elkülönített vízhasználók képviselője). Az elkülönített vízhasználók hozzájáruló nyilatkozatait minden vízvételi helyre vonatkozóan: - a mellékvízmérők hitelességéről, felhasználói pontokról, felhasználói helyekről, az egyidejű leolvasás és ellenőrzés biztosításáról

15 MELLÉKVÍZMÉRŐK ALAPJÁN TÖRTÉNŐ ELSZÁMOLÁS Műszaki szemle Az ivóvízvételi helyek teljes körű mérhetősége A beépített ivóvízmérők hitelessége; záró elemek, plombák A mellékvízmérők műszaki és beépítési jellemzői Méretlen ivóvíz lehetőségének kizárása Vízelfolyásra utaló jelek fennállása A csatlakozó ivóvízhálózat műszaki paraméterei (nyomvonal, anyag, átmérő stb.) Az egyidejű leolvasás a szemle alkalmával megvalósítható Egyéb információk rögzítése az épületről, az ivóvízhálózatot érintő munkákról

16 MELLÉKVÍZMÉRŐK ALAPJÁN TÖRTÉNŐ ELSZÁMOLÁS A mellékvízmérők alapján történő elszámolásra a sikeres műszaki szemle és a rögzített feltételek teljesülését követően kerül sor. Az új jogviszony a normál szerződéses keretek között, az üzletszabályzatban rögzítettek szerint működik, külön szerződésre nincs szükség. (De lehetséges) Az üzletszabályzatban kerül rögzítésre a mellékvízmérők alapján történő elszámolás feltételrendszere és a vízfogyasztás mérésére, a fogyasztásmérő berendezések leolvasására, hitelesítésére, cseréjére, a vízszolgáltatás elszámolására vonatkozó szabályrendszere. Átmeneti időszakban külön megállapodás, az Üzletszabályzat hatályba kerüléséig.

17 MELLÉKVÍZMÉRŐK ALAPJÁN TÖRTÉNŐ ELSZÁMOLÁS ÁTMENETILEG Ideiglenes megállapodás Mellékszolgáltatási szerződés (MSZSZ) Mellékszolgáltatási szerződés (MSZSZ) Szolgáltatási szerződés (SZSZ) Mellékszolgáltatási szerződés (MSZSZ) Mellékszolgáltatási szerződés (MSZSZ)

18 MELLÉKVÍZMÉRŐK ALAPJÁN TÖRTÉNŐ ELSZÁMOLÁS Szolgáltatási szerződés (SZSZ) Mellékszolgáltatási szerződés (MSZSZ) Mellékszolgáltatási szerződés (MSZSZ) Mellékszolgáltatási szerződés (MSZSZ) Mellékszolgáltatási szerződés (MSZSZ)

19 MELLÉKVÍZMÉRŐK ALAPJÁN TÖRTÉNŐ ELSZÁMOLÁS Az új jogviszony főbb szabályai a fogyasztási különbözet nem haladja meg a 4 %-ot, a bekötési vízmérő és az összes mellékvízmérő egyidejű leolvasását évente egy alkalommal biztosítani kell, a csatlakozó és házi ivóvízhálózat ellenőrzésére, karbantartására, felújítására és a hibák javítására vonatkozó kötelezettségeket a felhasználók a jogszabályban és a Fővárosi Vízművek Zrt. Üzletszabályzatában foglaltak szerint teljesítik, az elkülönített vízhasználók a mellékvízmérők üzemeltetésére vonatkozó kötelezettségeknek a jogszabályban és az Üzletszabályzatban foglaltak szerint eleget tesznek, a bekötési vízmérő szerinti felhasználó és az elkülönített vízhasználók a jogszabályban és a Fővárosi Vízművek Zrt. Üzletszabályzatában foglaltakat teljesítik.

20 MELLÉKMÉRŐ FŐMÉRŐ KÜLÖNBÖZET 1. FOGALOM MEGHATÁROZÁSOK

21 1. Fogalommeghatározások ISMERT FOGYASZTÁS Mérésen alapuló Számított, becsült Teljes számlázott mellékv ízmérőn mért fogy asztás Számított nem mért (kalkulált, ráterhelt) lakás fogy asztás Nem számlázott fogy asztás (nem olv asott mérők) FOGYASZTOTT VESZTESÉG Saját v ízfelhasználás (kocsimosó, kerticsap, locsoló, lépcsőházi) Nem egy idejűség leolv asásból származó eltérés Bekötési v ízmérő Diktált mérőállás Kerekítésből származó eltérések Elszámolási v eszteség Hibás leolv asásból eredő eltérések Nem egy idejűség leolv asásból származó eltérés NEM ISMERT FOGYASZTÁS/VESZTESÉG Látszólagos veszteség (vagy mérési és értékesítési veszteség) Mérők mérési hibája Mellékv ízmérő Bekötési v ízmérő Diktált mérőállás Kerekítésből származó eltérések Hibás leolv asásból eredő eltérések Lejárt hitelességű v ízmérők Mérőtípus, beépítési hely zet, pontosság Álló, hibás mérők Vízmérők alul/túlterhelése Lejárt hitelességű mérők BEKÖTÉSI VÍZMÉRŐ - MELLÉKVÍZMÉRŐK KÜLÖNBÖZETE Mellékv ízmérő Mérőtípus, beépítési hely zet, pontosság Álló, hibás mérők Vízmérők alul/túlterhelése Valós veszteség (vagy fizikai veszteség) Látható hibák Elfoly ások a v ezeték hálózaton Nem látható hibák Technológiai v ízhasználat (leürítés, feltöltés, hőközponti v eszteség) Jogosulatlan v ízhasználat (nem mért leágazás) Vízlopás, mérő forgatás, plomba sértés

22 BEKÖTÉSI VÍZMÉRŐ ÉS MELLÉKVÍZMÉRŐK KÜLÖNBÖZETE Mérésen alapuló fogyasztás Számított, becsült fogyasztás

23 1. Fogalommeghatározások 1.1 Ismert fogyasztás Mérésen alapuló fogyasztás Ismert vízfogyasztás minden olyan vízfogyasztás, amelyet hiteles vízmérő lemér. Mérésen alapuló fogyasztás o Mért fogyasztás: Az ivóvízhálózatba beépített az áramló víz mennyiségének meghatározására szolgáló hitelesített mérőeszköz (ivóvízmérő) segítségével megmért fogyasztás. o Számlázott fogyasztás: Az a vízmennyiség mely leolvasás, részérték, vagy becslés alapján kiszámlázásra kerül.

24 1. Fogalommeghatározások 1.1 Ismert fogyasztás Számított, becsült fogyasztás o Becsült fogyasztás: Leolvasott vagy diktált mérőállás rendelkezésre állásának hiányában, becsléssel meghatározott fogyasztás, melynek mértéke a vízmérő elszámolási időszakát megelőző 12 hónap átlagos fogyasztásából számított vagy a korábban napi átlagként meghatározott érték az elszámolási időszak napjaival arányos mennyisége. o Számított, nem mért (kalkulált, ráterhelt) fogyasztás: Az a hiteles bekötési vízmérő által megmért fogyasztott vízmennyiség, melyet valamely lakás mellékvízmérő valamilyen okból kifolyólag nem mér le, illetve az illegális vízvételezés alapján vélhető fogyasztás miatt kiterhelt tétel. o Nem számlázott fogyasztás (nem olvasott mérők): Az a vízmennyiség, melyet a vízmérő lemér, de leolvasás elmaradása, vagy egyéb technikai okok miatt a becsült elszámolással sem kerül kiszámlázásra az adott számlázási ciklusban. o Saját vízfelhasználás (kocsimosó, kerticsap, locsoló, lépcsőházi vízvételezés): Az elkülönített, mellékvízmérővel el nem látott fogyasztási helyen, saját felhasználási célból vételezett vízmennyiség.

25 BEKÖTÉSI VÍZMÉRŐ ÉS MELLÉKVÍZMÉRŐK KÜLÖNBÖZETE Látszólagos vízveszteség (vagy mérési és értékesítési veszteség) Elszámolásból eredő veszteség Vízmérők mérési hibája Valós (vagy fizikai) vízveszteség Elfolyások a vezetékhálózaton Technológiai vízhasználat (leürítés, feltöltés, hőközponti veszteség) Jogosulatlan vízhasználat Vízlopás, mérő forgatás, plombasértés

26 1. Fogalommeghatározások 1.2 Nem ismert fogyasztás/veszteség Látszólagos vízveszteség (vagy mérési és értékesítési veszteség) Nem ismert fogyasztás/veszteség minden olyan vízmennyiség, amelyet a vízmérő nem mér meg, de egyéb körülmények figyelembevétele mellett valószínűsíthetően elfogyasztásra került. Látszólagos vízveszteség (vagy mérési és értékesítési veszteség) Az a vízmennyiséget, amely a beépített vízmérők hibás kijelzései (mérési hibák) vagy a mérőberendezések hiánya esetén a nem megfelelően számlázott átalány mennyiségek miatt nem kerül meghatározásra. Látszólagos (vagy mérési és értékesítési) vízveszteség a mérő berendezés hibás méréséből, pontatlan értékmutatásából, vagy emberi tényezőkből eredő nem fizikai vízveszteségek. Előfordulásai: 1. Elszámolásból eredő veszteség 2. Vízmérők mérési hibája

27 1. Fogalommeghatározások 1.2 Nem ismert fogyasztás/veszteség Valós (vagy fizikai) vízveszteség Valós (vagy fizikai) vízveszteség az a víztérfogat mennyiség, amely az elosztó berendezésekben azok hiányosságai és a hibahelyek miatt hasznosítatlanul elvész. Előfordulásai: 1. Elfolyások a vezetékhálózaton 2. Technológiai vízhasználat (leürítés, feltöltés, hőközponti veszteség) 3. Jogosulatlan vízhasználat 4. Vízlopás, mérő forgatás, plombasértés

28 MELLÉKMÉRŐ FŐMÉRŐ KÜLÖNBÖZET 2. VESZTESÉGET BEFOLYÁSOLÓ TÉNYEZŐK

29 BEKÖTÉSI VÍZMÉRŐ ÉS MELLÉKVÍZMÉRŐK KÜLÖNBÖZETE Elfolyások a vezetékhálózaton Észlelhető (látható) elfolyások a vezetékhálózaton Nem észlelhető (nem látható) elfolyások a vezetékhálózaton Technológiai vízhasználat (leürítés, feltöltés, hőközponti veszteség) Jogosulatlan vízhasználat (nem mért leágazás)

30 2.1 Valós (vagy fizikai) veszteséget befolyásoló tényezők Elfolyások a vezetékhálózaton Észlelhető (látható) elfolyások a vezetékhálózaton Az észlelhető elfolyások, csőtörések főbb jellemzői: o o o a kisebb gyakoriság, a nagyobb intenzitás és a rövidebb időtartam. Észlelhető elfolyások, csőtörések jellemzőbb okai: o idősebb vezetékhálózatok szerkezeti elöregedése, korróziós sérülése, o külső-belső dinamikus mechanikai behatások következtében bekövetkező csősérülések (pl. felújítási, karbantatási, átalakítási munkálatok, talajmozgások, egyéb rezgések), o szélsőséges hálózati igénybevételek miatt fellépő nyomásingadozás, o talajvizek agresszív, káros hatásai, vagy o hálózat karbantartásának hiányosságok.

31 2.1 Valós (vagy fizikai) veszteséget befolyásoló tényezők Elfolyások a vezetékhálózaton Észlelhető (látható) elfolyások a vezetékhálózaton Fém szövethálós flexibilis csőkötések alkalmazásából adódó csősérülések

32 2.1 Valós (vagy fizikai) veszteséget befolyásoló tényezők Elfolyások a vezetékhálózaton Nem észlelhető (nem látható) elfolyások a vezetékhálózaton A rejtett szivárgások főbb jellemzői: o o o a nagyobb gyakoriság, a kisebb intenzitás és a hosszabb időtartam (tartósság). Rejtett elfolyások jellemző okai lehetnek: o o o o az új vagy meglévő hálózaton egyszerű szerelési hiányosságok, szerelési hibák, az új szerelvények vagy vezetékek anyaghibái, vízzárósági hiányosságok, kötések meglazulása, a nem szabványos alapanyagú vezetékhálózatok beépítése (pl. mellékvízmérők esetében felexibilis csövekalkalmazása), vagy a hálózat karbantartási hiányosságai.

33 2.1 Valós (vagy fizikai) veszteséget befolyásoló tényezők Elfolyások a vezetékhálózaton Nem észlelhető (nem látható) elfolyások a vezetékhálózaton SÉRÜLÉS VÍZVESZTESÉG MÉRTÉKE MÉRTÉKE liter/ m 3 / mm perc óra nap hónap 0,5 0, ,48 14,3 1 0, ,4 41,9 1,5 1, ,62 78,6 2 3, ,55 136,5 2,5 5, ,33 219,9 3 8, ,74 352,1 3,5 11, ,27 488,2 4 14, ,31 639,4 4,5 18, ,21 786,2 5 22, ,11 963,4 5, , , , , , ,8 7 39, , ,8

34 2.1 Valós (vagy fizikai) veszteséget befolyásoló tényezők Technológiai vízhasználat (leürítés, feltöltés, hőközponti veszteség) o A hálózat öblítése, a hálózati elemek karbantartása (pl. cirkó fűtésrendszer) és/vagy o felújítása miatt szükséges teljes rendszerleürítések, az ágvezetékek ivóvízminőség biztosítása érdekében végrehajtott hálózatöblítések, illetve o a víztisztítási technológiát pótló vagy annak hiányosságait megszüntető, elsősorban hálózattisztítási beavatkozások esetén jellemző technológiai vízveszteség

35 2.1 Valós (vagy fizikai) veszteséget befolyásoló tényezők Jogosulatlan vízhasználat (nem mért leágazás) o Társasházon belül olyan közös vízvételezési helyek, melyek nincsenek bemérőzve, ennek ellenére azok fogyasztását a bekötési vízmérő ugyanúgy megméri. (pl. szeméttárolókban vagy egyéb közös vízvételezésre is alkalmas helyiségekben - takarítás céljából - telepített kifolyók, illetve a kocsimosásra, vagy egyéb - saját vízfelhasználásra is alkalmas - kerti locsolók.) o Veszteségre vezethető vissza a bekötési vízmérő és mellékvízmérők közötti szakaszon (akár lakáson belül) lévő, egyéni használat céljára utólagosan, házilag beépített méretlen leágazások, megkerülő vezetékek.

36 BEKÖTÉSI VÍZMÉRŐ ÉS MELLÉKVÍZMÉRŐK KÜLÖNBÖZETE Elszámolási veszteség bekötési vízmérő és mellékvízmérők esetében Nem egyidejű leolvasásból származó eltérés Diktált mérőállás Kerekítésből származó eltérés Hibás leolvasásból eredő eltérés Mérési hiba bekötési vízmérő és mellékvízmérők esetében Lejárt hitelességű mérők Mérőtípus, beépítési helyzet, pontosság Álló, hibás mérők Mérők alul-/túlterhelése

37 2.2 Látszólagos veszteséget befolyásoló tényezők Elszámolási veszteség bekötési vízmérő és mellékvízmérők esetében Nem egyidejű leolvasásból származó eltérés Az első és az utolsó leolvasott vízmérő között akár 3-5 nap is eltelhet ( l/fő = 1,8 3 m 3 /lakás)

38 2.2 Látszólagos veszteséget befolyásoló tényezők Elszámolási veszteség bekötési vízmérő és mellékvízmérők esetében Diktált mérőállás Az olyan személyi hibákból eredő eltérések, mint a becslési- vagy leolvasási hibák általában kisebb-, a szándékos és tudatos mérőállás torzítás nagyobb mértékű eltéréseket is eredményezhetnek, bár a hitelesítési célú mellékvízmérők cseréjénél a leszereléskori mérőállásig mindig megtörténik a valós fogyasztás elszámolása.

39 2.2 Látszólagos veszteséget befolyásoló tényezők Elszámolási veszteség bekötési vízmérő és mellékvízmérők esetében Kerekítésből származó eltérés Mellékvízmérőn mért fogyasztás kerekítése leolvasáskor (a valós fogyasztásnhoz közelebb álló felfelé kerekítés következtében a mérőállás 81 m 3, a tört részek figyelmen kívül hagyása következtében csak 80 m 3 )

40 2.2 Látszólagos veszteséget befolyásoló tényezők Elszámolási veszteség bekötési vízmérő és mellékvízmérők esetében Hibás leolvasásból eredő eltérés Mellékvízmérő téves leolvasása (hibás leolvasás esetén a mérőállás m 3, helyes leolvasás esetén a valós mérőállás 78,441 m 3 ) Nem megfelelő szögből történő leolvasás következtében jelentkező leolvasási hiba (helytelen szögből történő leolvasás következtében 44 m 3, helyes szögből 45 m 3 a vízmérő állása)

41 1 m 150 mm 2.2 Látszólagos veszteséget befolyásoló tényezők Elszámolási veszteség bekötési vízmérő és mellékvízmérők esetében Hibás leolvasásból eredő eltérés Az értékmutató leolvasását legfeljebb 1 m távolságról, a vízmérőn áthaladó és arra merőleges tengelyhez képest 30 fokos szögből kell lehetővé tenni. Vízmérő leolvashatósága Vízmérő leolvashatósága

42 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Lejárt hitelességű mérők o o o A mérőeszköz-hitelesítés célja annak elbírálása, hogy a mérőeszköz megfelele a vele szemben támasztott mérésügyi előírásoknak, illetve hogy a mérő megfelelően mér. A vízmérőnek meg kell felelni Magyar Kereskedelmi Engedélyezési Hivatal (MKEH) által kiadott, HE 6/ Hidegvízmérők Általános előírások -, illetve a HE 6/ Hidegvízmérők c. hitelesítési előírásban rögzített, hidegvíz mérőkre vonatkozó műszaki specifikációnak, melegvíz mérők esetén pedig a HE 79/ Melegvízmérők Általános előírások c. hitelesítési előírásban rögzített műszaki specifikációknak. A vízmérőnek rendelkeznie kell MID (Measuring Instruments Directive 2004/22/EC - az Európai Parlament és az Európai Tanács március 31. határozata a mérőeszközökről /MI-001/) szerinti hitelesítési engedéllyel és ebben az engedélyben megállapított jellemzőkkel, vagy az OIML R49 (Organisation Internationale de Métrologie Légale) nemzetközi ajánlásai hidegvizes ivóvíz mérőkhöz - előírásai szerint hitelesítéssel.

43 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Lejárt hitelességű mérők A vízmérőnek rendelkeznie kell az EU-ban érvényes hitelesítési bélyegzéssel. A hitelesítés tényét a mérőeszközön elhelyezett törvényes tanúsító jel (matrica, felirat, MKEH plomba) és/vagy hitelesítési bizonyítvány tanúsítja, amely mérési jegyzőkönyv alapján kerül kiállításra. Vízmérő hitelességét igazoló MKEH plomba

44 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság Indulási érzékenység ahol a vízmérő megindul Vízmérő többet mér Vízmérő kevesebbet mér Hidegvizes vízmérők legnagyobb megengedett hibahatárai a nevezetes térfogatáram-pontokon

45 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság Az átáramlott víz pontos megmérésének feltétele többek között a megfelelő mérő megválasztása. Vízmérők típusa a rajtuk átáramlott víz hőmérséklete alapján is megkülönböztethetők: Ha víz hőmérséklete o o o 30 C (hidegvíz) hidegvizes-, > 30 C, de 90 C (melegvíz) melegvizes-, > 90 C (forróvíz) forróvizes vízmérő alkalmazható. Vízmérők számlálószerkezetük szerint lehetnek: o o o mechanikus (szárazonfutó vagy nedvesenfutó), elektromechanikus, elektronikus vízmérők. Vízmérők működési elve szerint az alábbi főbb típusok ismertek: o szárnykerekes vízmérők, amelyekben a vízáram radiális átömlésű turbinát, szárny-kereket hajt meg; o o Woltmann rendszerű vízmérők, amelyekben a vízáram axiális átömlésű turbinát hajt meg (kizárólag nagyvízmérők /DN > 40 mm/ esetében); mozgófalú vízmérők (pl. keringőgyűrűs, oválkerekes, támolygótárcsás vagy gyűrűdugattyús vízmérők), amelyekben az elmozduló falak periódusonként egy-egy kamratérfogatnyi vizet engednek át a mérőn.

46 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság Közvetlen szerkezeti kapcsolat nedvesen futó vízmérő szárazon futó (tömszelencés) gyűrűdugattyús vízmérő szárnykerekes vízmérő Közvetett szerkezeti kapcsolat szárazon futó vízmérő mágneses elvű működés ultrahangos elvű működés indukciós elvű működés gyűrűdugattyús (volumetrikus) vízmérő szárnykerekes vízmérő

47 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság Nedvesen futó vízmérők jellemzői A mérőszerkezet tengely segítségével közvetlenül van összekapcsolva a számlálóművel. A számlálómű hengerei és a mutatók egyaránt a mért folyadék közegben mozognak (közvetlen az erőátvitel a mérőkamrából a számlálóműbe, így nem keletkezik súrlódási veszteség, tehát alacsony indulási értéket eredményez). Mágneses úton nem befolyásolható, fémes szennyeződések nem tudnak lerakódni a szerkezetben.

48 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság Szárazon futó vízmérők jellemzői Csak a mérőszerkezet működik a folyadéktérben. A számlálómű a számhengerekkel hermetikusan zárt kapszulákban van és nem kerül érintkezésbe a mért közeggel. A mérőbetét két részét mágnes kuplung köti össze. számláló szerkezet mérőszerkezet

49 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság A vízmérő felszerelése tehát csak a gyártó által feltüntetett jelölésnek megfelelő elhelyezéssel és tájolással történhet. OIML R49 H Horizontális (vízszintes) B osztálypontosság V Vertikális (függőleges) A osztálypontosság MID H Horizontális (vízszintes) R80-as átfogás V Vertikális (függőleges) R40-es átfogás

50 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság Függőleges beépítés esetén célszerű gyűrűdugattyús vízmérőt alkalmazni, mert a beépítési helyzetre kevésbé érzékeny. Súrlódási tényező vízszintes számlappal Súrlódási tényező függőleges számlappal Vízmérő mérési pontosságának változása függőlegesen beépített szárnykerekes vízmérő esetén

51 Eltérés [%] 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság 2,00 1,00 0,00 0,50-1,00-2,00-0,50-1,00 Q1-3,00-4,00-3,00 Q2 Q3-5,00-6,00-7,00-6, Vízmérő vízszintessel bezárt szöge Vízmérő mérési pontosságának változása alsó mérési tartományban (Q1), eltérő beépítési szögek hatására

52 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság Vízmérők függőleges beépítés mellett akár 18 %-os mínuszos hibával is dolgozhatnak. Egy átlagos városi család (4 fő) napi vízfogyasztását alapul véve (kb. 0,6 m 3 /nap = 600 l/nap) /Műszaki Irányelv (MI )/, 30 lakásos társasház esetében akár átlagosan akár havi 78 m 3 vízveszteséget is jelenthet a társasháznak. -31,36 % Q1 Elforgatott számlappal -4,17 % Q2-0,65 % Q3-6,48 % Q1 Számlappal felfelé -1,81 % Q2-1,74 % Q3-35,00-30,00-25,00-20,00-15,00-10,00-5,00 0,00 Vízmérő mérési pontosságának változása függőleges beépítés esetén

53 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság A vízmérő előtt és után, biztosítani kell a gyártó által előírt, szerelvény és idom-mentes egyenes csőszakaszt (D a vízmérő mérete). Vízmérő előtt és után gyártó által előírt egyenes szakaszok (pl.: U3-D3 vagy D3-D3 esetén)

54 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság Célszerű minden esetben új mérőt alkalmazni, az elhasználódásból eredő pontatlan mérés elkerülése érdekében. Bekötési- és mellékvízmérő átlagos mérési hibájának változása 8 éves használati ciklusban

55 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság A házi ivóvízvezetékbe aknás, ill. pinceszerű vízmérő helyen közvetlenül, a vízmérőt követően visszacsapó szelepet kell beépíteni. A visszacsapó szelep beépítése elhagyható, ha a vízmérőbe beépített- vagy a vízmérő kiömlő csonkjába behelyezhető visszacsapó szeleppel már rendelkezik. Vízmérőbe beépített visszacsapó szelep (manuális illesztéssel)

56 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Mérőtípus, beépítési helyzet, pontosság A vízmérőt tilos magas ponton felszerelni a hálózat esetleges levegősödéséből eredő pontatlan fogyasztásmérés elkerülése érdekében. Magas ponton elhelyezett vízmérő

57 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Álló, hibás mérők Működését tekintve, rendeltetésének nem megfelelően működik az a vízmérő, amelyik szorul, akad, lassul vagy nehezebben mér, szélsőséges esetben akár megáll. Mellékvízmérő rendeltetésszerű működését jelző csillagkerék

58 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Álló, hibás mérők Amennyiben a vízmérő nem rendelkezik beépített szűrővel, az előtt szűrő beépítése szükséges. Vízmérő beépített szűrővel

59 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Álló, hibás mérők A mellékvízmérő előtt beépített elzáró (golyóscsap) és a mellékvízmérő között kizárólag egy darab oldható kötés (hollandi) lehet. Elzáró szerelvény a vízmérő előtt beépítve, kötelező egyenes szakaszok megtartásával (3D)

60 2.2 Látszólagos veszteséget befolyásoló tényezők Mérési hiba bekötési vízmérő és mellékvízmérők esetében Álló, hibás mérők Vízmérő manipuláláiót megakadályozó biztonsági záróelem (zárógyűrű)

61 MELLÉKMÉRŐ FŐMÉRŐ KÜLÖNBÖZET 3. VESZTESÉGCSÖKKENTÉS TERÜLETEI

62 3.1.1 Elfolyások a vezetékhálózaton Észlelhető (látható) elfolyások a vezetékhálózaton Nem észlelhető (nem látható) elfolyások a vezetékhálózaton Technológiai vízhasználat (leürítés, feltöltés, hőközponti veszteség) Jogosulatlan vízhasználat (nem mért leágazás)

63 3.2.1 Elszámolási veszteség bekötési vízmérő és mellékvízmérők esetében Nem egyidejű leolvasásból származó eltérés Diktált mérőállás Kerekítésből származó eltérés Hibás leolvasásból eredő eltérés Mérési hiba bekötési vízmérő és mellékvízmérők esetében Lejárt hitelességű mérők Mérőtípus, beépítési helyzet, pontosság Álló, hibás mérők Mérők alul-/túlterhelése

64 3.1 Valós (vagy fizikai) veszteséget befolyásoló tényezők Elfolyások vezetékhálózaton Észlelhető (látható) elfolyások a vezetékhálózaton Rendelkezésre álló tervdokumentáció alapján ellenőrizni kell az épület teljes vízhálózati rendszerét, felszínen megjelenő vizesedést, elfolyást kutatva. Műszeres beméréssel a szivárgások, csősérülések pontos helye is meghatározható, melyre többféle módszer áll rendelkezésre: o műszeres hibahely keresők, o külső csöves csőtörés keresés, o talaj feletti lehallgatási módszer talajmikrofonnal, o korrelációs vizsgálat korrelátorral, o jelzőgázos vízszivárgás kereső, o nyomvonal kereső berendezés

65 3.1 Valós (vagy fizikai) veszteséget befolyásoló tényezők Elfolyások vezetékhálózaton Nem észlelhető (nem látható) elfolyások a vezetékhálózaton Megelőzés, ellenőrzés: oszakszerű kivitelezés, okorszerű alapanyagok, ojól megválasztott, szabványosan kialakított mérőhelyek oa téli időszakot megelőzően, kültéren elhelyezett vízvételezési hely (pl. kerti locsolócsap) fagytalanítása, oegyszerű szemrevételezéses ellenőrzés: kifolyók és szerelvényeik, bekötések alapanyagai, illesztéseket csapok megfelelő zárása lakásokban, illetve az épületen belül elhelyezett közös vízvételezési helyek (lépcsőházi csapok) vizes blokkok (fürdőszoba, konyha,)

66 3.1 Valós (vagy fizikai) veszteséget befolyásoló tényezők Elfolyások vezetékhálózaton Nem észlelhető (nem látható) elfolyások a vezetékhálózaton Egyértelmű kimutatása ún. éjszakai minimum fogyasztás (= értéke 0 m 3 /h vagy attól eltérő) meghatározással: o egyszerű szemrevételezéses ellenőrzéssel (valamennyi vízvételezési hely elzárása mellett a bekötési vízmérő fogyasztásának megfigyelésével) o műszeresen, éjszakai minimumfogyasztás regisztrálásával (data logger készülékkel)

67 : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : Valós (vagy fizikai) veszteséget befolyásoló tényezők Elfolyások vezetékhálózaton Nem észlelhető (nem látható) elfolyások a vezetékhálózaton 6,00 5,00 4,96 4,85 4,76 4,76 5,00 5,27 5,09 5,02 4,99 5,02 5,12 5,04 5,05 5,02 5,13 5,32 5,11 4,99 4,93 4,00 3,00 2,00 2,86 2,63 2,45 2,67 2,14 3,25 3,60 2,91 3,00 2,84 2,83 3,01 2,74 2,66 2,73 3,22 3,50 3,23 2,82 2,75 1,00 0,00 0,84 1,22 1,40 0,25 0,00 0,60 0,61 0,70 0,83 0,47 1,15 1,40 1,17 0,44 0,00 0,14 0,95 0,68-1,00 Éjszakai minimumok megjelenése dataloggerel történő átlagos napi fogyasztás (lila vonal) és nyomásregisztráció (zöld vonal aknában-, piros vonal emeleten mérve) mellett

68 3.1 Valós (vagy fizikai) veszteséget befolyásoló tényezők Technológiai vízhasználat (leürítés, feltöltés, hőközponti veszteség) Társasházak fűtési rendszerének megfelelő rendszerességgel történő karbantartása szükséges, annak következtében fellépő vízveszteség nem szüntethető meg. Mértéke azonban mérhetővé tehető a fűtőberendezések előtt szabályosan elhelyezett mellékvízmérők, szakember által történő beszereltetésével.

69 3.1 Valós (vagy fizikai) veszteséget befolyásoló tényezők Jogosulatlan vízhasználat (nem mért leágazás) o Lehetőség szerint fel kell kutatni minden lehetséges méretlen vízvételezési helyet épületen belül és épületen kívül egyaránt. o Ismerni kell valamennyi kifolyási lehetőség fellelhetőségét és ellenőrizni kell (a bemérőzöttnek vélt helyeket, illetve a fertőtlenítésre vagy nyomásregisztrálásra alkalmas ürítő csapokat is), hogy valamennyi vízmérővel ellátott-e.

70 3.1 Látszólagos veszteséget befolyásoló tényezők Elszámolási veszteség bekötési vízmérő és mellékvízmérők esetében Nem egyidejű leolvasásból származó eltérés Vízmérők távleolvasási rendszerbe integrálása

71 3.1 Valós (vagy fizikai) veszteséget befolyásoló tényezők Elfolyások vezetékhálózaton Nem észlelhető (nem látható) elfolyások a vezetékhálózaton Távleolvasás keretében megvalósult mellékvízmérők összfogyasztásainak bekötési vízmérőkhöz víszonyított százalákos eltérése, havi bontásban

72 TÁRSASHÁZI TÁVLEOLVASÁS

73 A távleolvasási rendszer előnyei o o o o o o o o Valós kép a fogyasztásokról Fogyasztói szokások megismerése, elemezhetősége Vízmérő állások tetszőleges gyakoriságú kiolvashatósága A vízmérő mérőállások azonnali számlázhatósága Rögzítési hibamentesség Leolvasás megvalósíthatósága a fogyasztó távollétében Azonnali értesítés meghibásodás vagy manipuláció esetén Bekötési vízmérő-mellékvízmérők összfogyasztásai különbözetének pontos meghatározása

74 A távleolvasási rendszer hátrányai o Beruházás szükségessége o Energiaellátás biztosítása a területen akkumulátor élettartam o Telepítési körülményekre való érzékenység rádiós zavarok, elárasztott akna o o Személyes adatkezelés jogi kérdéseinek kezelése (Adatkezelési hozzájáruló nyilatkozat szükséges!) Folyamatos rendszerfelügyeletet szükségessége

75 Távleolvasási rendszerek Mobil rendszer Fix Rendszer sétálós (Fixed Network) (Walk-by / Drive-by)

76 Jelenleg üzemeltetett távleolvasási rendszerek 1. MOM ( sétálós walk-by/drive-by) rendszer Üteg utca 24-28, Üteg utca ( db) Petneház utca 19-25, Petneház utca ( db) Röppenytű köz 1-5 (521 db) 2. CARDWARE (fix) rendszer Rákos út 100 (260 db) Nyírpalota út TECHEM (fix) rendszer Hadrianus utca 7 (287 db) Lebstück Mária utca (186 db) Kerepesi út (900 db vízmérő)

77 Távleolvasási rendszer felépítése Társasházi Lakásfenntartó Szövetkezet Közvetlen kiolvasás ( sétálós ) Adatszolgáltatás (meghatározott adatstrukt. szerint) Közvetlen Kiolvasás (fix) Adatszolgáltatás Üzemeltető (Techem, Cardware) Adatszolgáltatás Adatszolgáltatás (meghatározott adatstrukt. szerint)

78 Szerződéses kapcsolatok Társasházi Lakásfenntartó Szövetkezet Együttműködési megállapodás Adatszolgáltatási szerződés Üzemeltetési szerződés Üzemeltető (Techem, Cardware) Adatszolgáltatási szerződés

79 KÖSZÖNÖM A FIGYELMET!
