1 T /1/3 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Létesítményi energetikus Energetikus

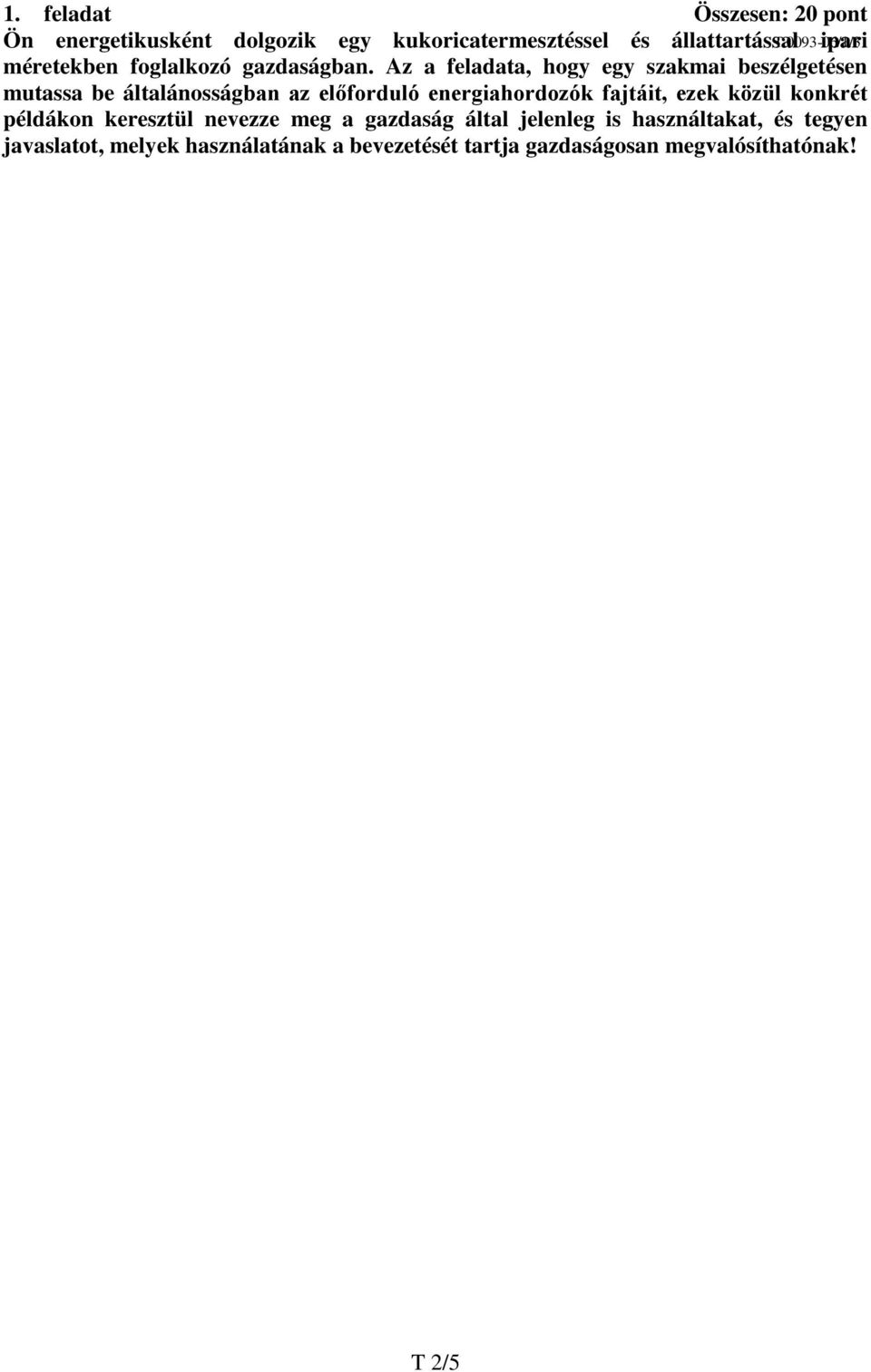

2 1. feladat Összesen: 20 pont Ön energetikusként dolgozik egy kukoricatermesztéssel és állattartással T /1/3 ipari méretekben foglalkozó gazdaságban. Az a feladata, hogy egy szakmai beszélgetésen mutassa be általánosságban az előforduló energiahordozók fajtáit, ezek közül konkrét példákon keresztül nevezze meg a gazdaság által jelenleg is használtakat, és tegyen javaslatot, melyek használatának a bevezetését tartja gazdaságosan megvalósíthatónak! T 2/5

Az a feladata, hogy egy szakmai beszélgetésen mutassa be általánosságban az előforduló energiahordozók fajtáit,

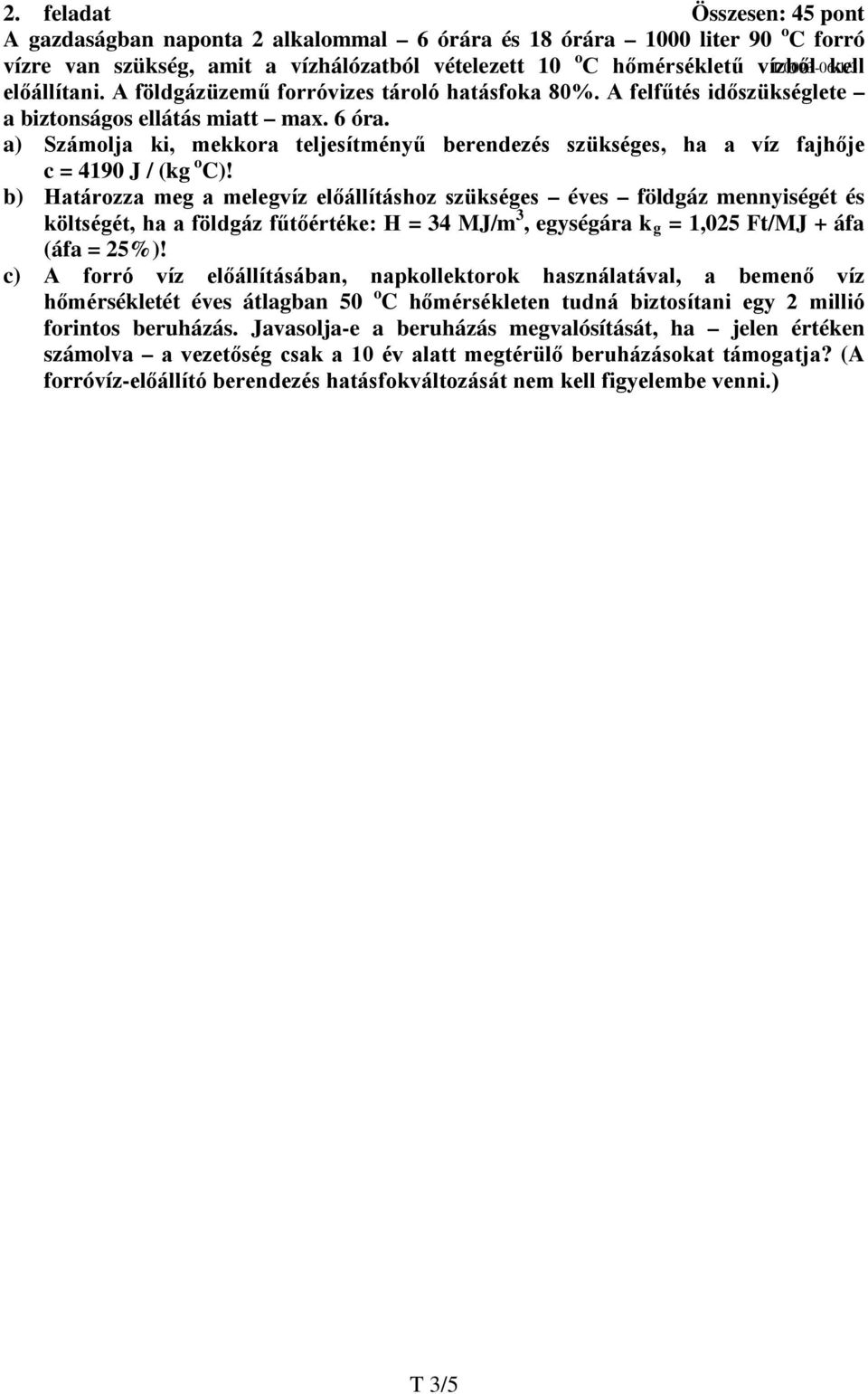

3 2. feladat Összesen: 45 pont A gazdaságban naponta 2 alkalommal 6 órára és 18 órára 1000 liter 90 o C forró vízre van szükség, amit a vízhálózatból vételezett 10 o C hőmérsékletű vízből T /1/3 kell előállítani. A földgázüzemű forróvizes tároló hatásfoka 80%. A felfűtés időszükséglete a biztonságos ellátás miatt max. 6 óra. a) Számolja ki, mekkora teljesítményű berendezés szükséges, ha a víz fajhője o c = 4190 J / (kg C)! b) Határozza meg a melegvíz előállításhoz szükséges éves földgáz mennyiségét és költségét, ha a földgáz fűtőértéke: H = 34 MJ/m 3, egységára k g = 1,025 Ft/MJ + áfa (áfa = 25%)! c) A forró víz előállításában, napkollektorok használatával, a bemenő víz hőmérsékletét éves átlagban 50 o C hőmérsékleten tudná biztosítani egy 2 millió forintos beruházás. Javasolja-e a beruházás megvalósítását, ha jelen értéken számolva a vezetőség csak a 10 év alatt megtérülő beruházásokat támogatja? (A forróvíz-előállító berendezés hatásfokváltozását nem kell figyelembe venni.) T 3/5

a) Számolja ki, mekkora teljesítményű berendezés szükséges, ha a víz fajhője o c = 4190 J / (kg C)!

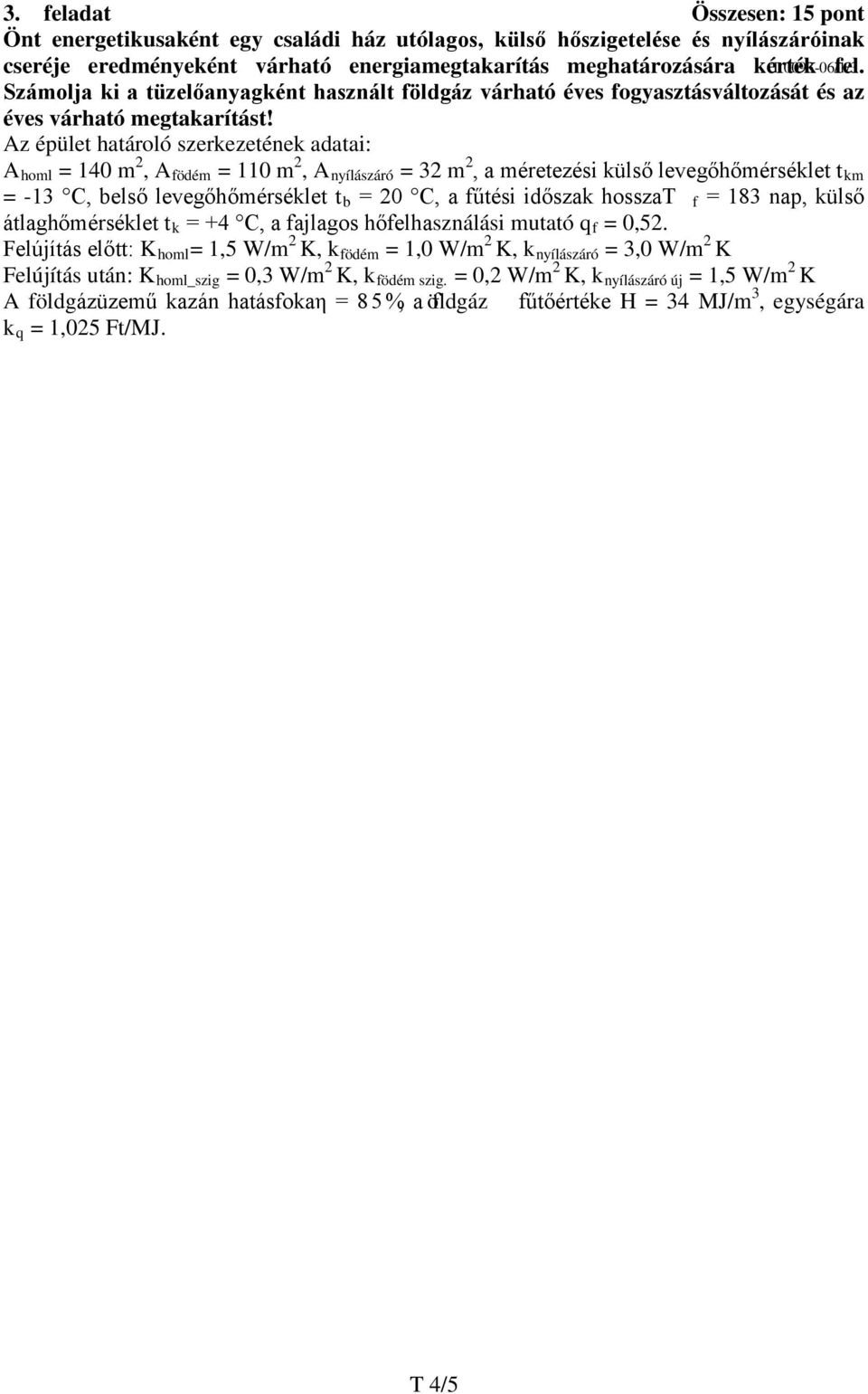

4 3. feladat Összesen: 15 pont Önt energetikusaként egy családi ház utólagos, külső hőszigetelése és nyílászáróinak cseréje eredményeként várható energiamegtakarítás meghatározására kérték T /1/3 fel. Számolja ki a tüzelőanyagként használt földgáz várható éves fogyasztásváltozását és az éves várható megtakarítást! Az épület határoló szerkezetének adatai: A homl = 140 m 2, A födém = 110 m 2, A nyílászáró = 32 m 2, a méretezési külső levegőhőmérséklet t km = -13 C, belső levegőhőmérséklet t b = 20 C, a fűtési időszak hossza Τ f = 183 nap, külső átlaghőmérséklet t k = +4 C, a fajlagos hőfelhasználási mutató q f = 0,52. Felújítás előtt: Khoml= 1,5 W/m 2 K, k födém = 1,0 W/m 2 K, k nyílászáró = 3,0 W/m 2 K Felújítás után: Khoml_szig = 0,3 W/m 2 K, k födém szig. = 0,2 W/m 2 K, k nyílászáró új = 1,5 W/m 2 K A földgázüzemű kazán hatásfoka η = 85%, a földgáz fűtőértéke H = 34 MJ/m 3, egységára k q = 1,025 Ft/MJ. T 4/5

Az épület határoló szerkezetének adatai: A homl = 140 m 2, A födém = 110 m 2, A nyílászáró = 32 m 2, a méretezési külső levegőhőmérséklet t km = -13 C, belső levegőhőmérséklet t b = 20 C, a fűtési

5 4. feladat Összesen: 20 pont Egy kisüzem a villamos energiát a szabadpiacról vásárolja. A csatlakozási ponton 3 x 80 A áll rendelkezésre. Jelenleg - egyműszakos munkarendben T /1/3 az éves energiafelhasználásuk közel kwó. Fogyasztásuk 80%-a csúcsidőszakra esik. A jövőben elképzelhető, hogy további termelésnövekedés lesz, így az energiakereskedőktől kwó éves várható fogyasztásra kér ajánlatot. Négy ajánlat érkezett az áramdíjra, a további költségek minden esetben megegyeznek. a) Alapdíj nélküli, egytarifás. Az áramdíj: 58,20 Ft/kWó b) Alapdíjas egytarifás. Az alapdíj: 1700 Ft/A/év, áramdíj: 33,50 Ft/kWó c) Alapdíjas kéttarifás. Az alapdíj: 2800 Ft/A/év, áramdíj: 1. csúcsidőben (6:00 22:00) 29,40 Ft/kWó 2. csúcsidőn kívül (22:00 6:00) 18,20 Ft/kWó d) Tömb és egytarifás. A tömb éves díja Ft/év, mely tartalmaz 1000 kwó fogyasztást. Az áramdíj: 19,26 Ft/kWó Írja föl az összefüggéseket tarifánként, amivel egy adott éves fogyasztás költségei meghatározhatók! Ábrázolja grafikonon az éves energiaköltség változását a felhasználás függvényében! A fogyasztás kwó között változhat. A jelenlegi fogyasztás figyelembevételével válassza ki a legkedvezőbb tarifacsomagot, és határozza meg a várható éves energiaköltséget! Szükségesnek tartja-e módosítani a tarifacsomagot, ha az éves energiaköltségük a csatlakozási teljesítmény növekedési igénye nélkül, változatlan fogyasztási összetétel mellett folyamatosan növekszik, illetve eléri az évi kwó-t? Összesen: 100 pont 100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 70%. T 5/5

A jövőben elképzelhető, hogy további termelésnövekedés lesz, így az energiakereskedőktől 0-30 000 kwó éves várható fogyasztásra kér ajánlatot.
