1 "Hic Rhodus, hic salta!"

2 Bevezetés, elektronikus levelezés A tárgy kódja: BMEEPAG1202 A tárgy oktatói: Ledneczki Pál Ph.D. tárgyfelelős Fejér Tamás oktatási felelős Batta Imre Kiss Zsolt Kovács András Kovács András Zsolt Strommer László ledneczki@arch.bme.hu fejert@arch.bme.hu batta@arch.bme.hu zskiss@arch.bme.hu kovacsa@arch.bme.hu kovacsazs@arch.bme.hu strommer@arch.bme.hu

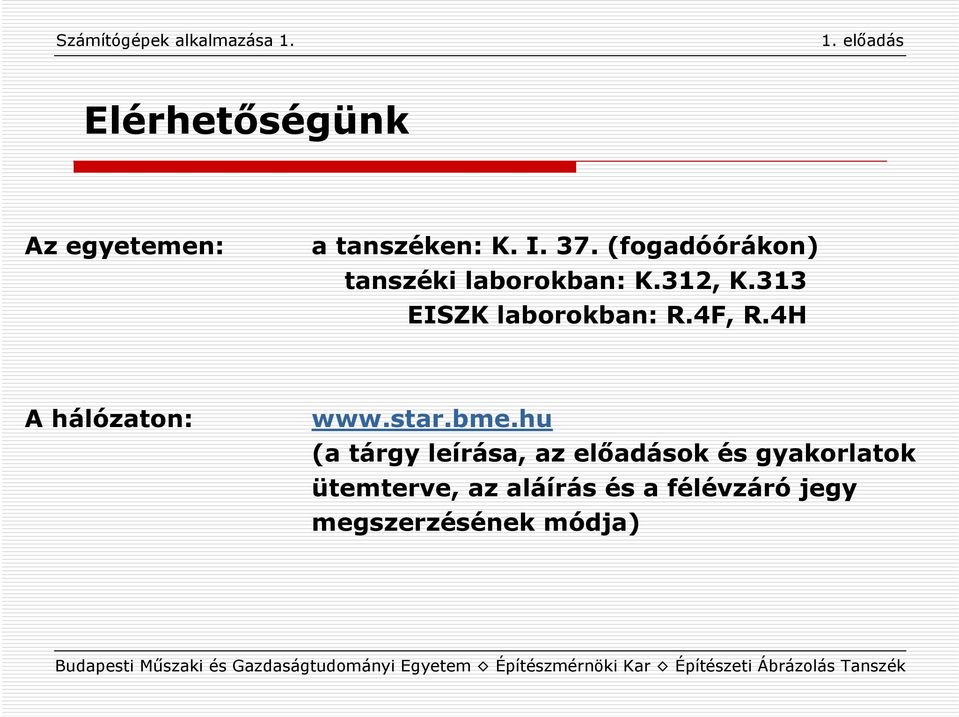

3 Elérhetőségünk Az egyetemen: a tanszéken: K. I. 37. (fogadóórákon) tanszéki laborokban: K.312, K.313 EISZK laborokban: R.4F, R.4H A hálózaton: (a tárgy leírása, az előadások és gyakorlatok ütemterve, az aláírás és a félévzáró jegy megszerzésének módja)

4 Aki sikeresen elvégzi a kurzust használni tudja az egyetemi hálózatot illetve az Internetet tisztában lesz a pixelgrafika alapjaival megtanulja a szövegszerkesztés és weblap készítés alapfogalmait megismerkedik az Excel táblázatkezelővel betekintést nyer a táblázatkezelő építészmérnöki alkalmazásaiba

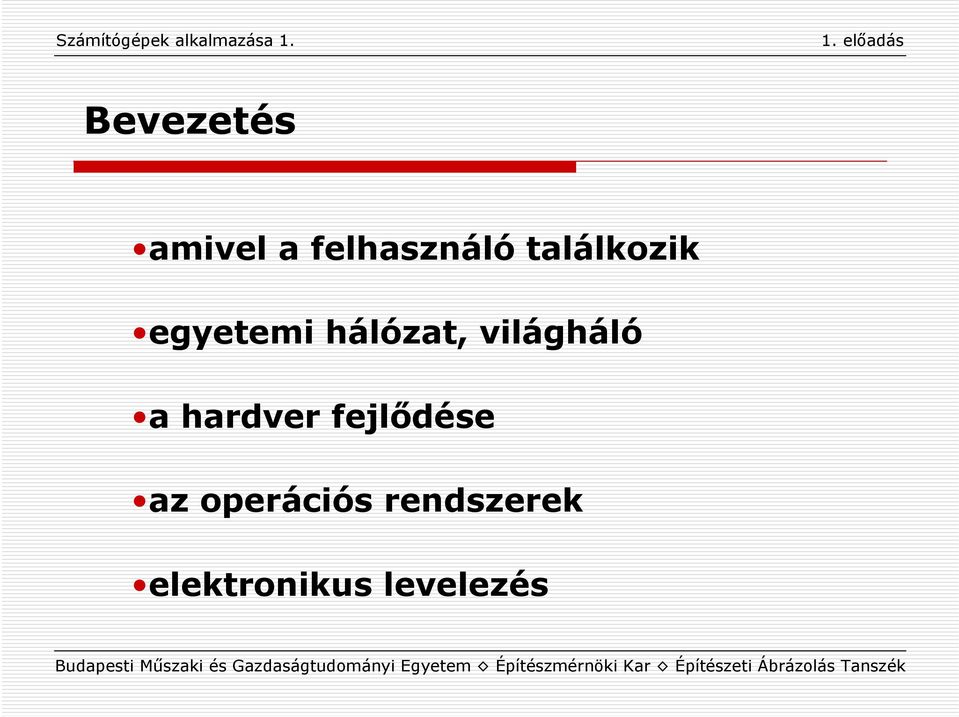

5 Bevezetés amivel a felhasználó találkozik egyetemi hálózat, világháló a hardver fejlődése az operációs rendszerek elektronikus levelezés

6 Amivel a felhasználó találkozik Windows XP-vel, a PC operációs rendszerével NOVELL NetWare hálózati operációs rendszer felhasználói felületével (Novell Client for Windows) Internet bőngészővel (Internet Explorer) levelező rendszerrel felhasználói programokkal

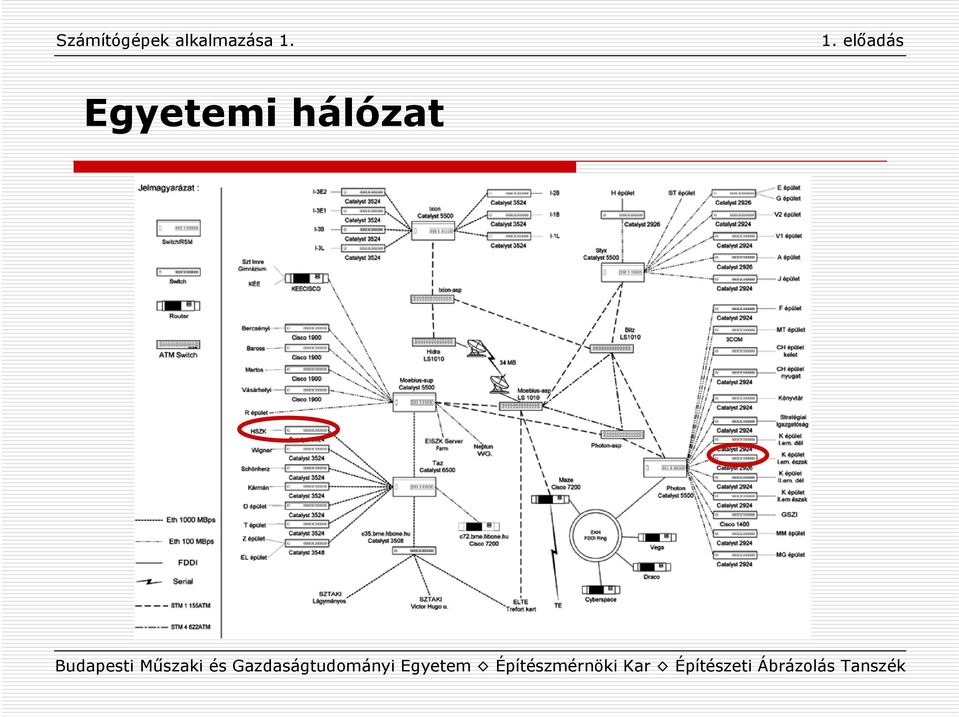

7 Egyetemi hálózat

8 Hálózat Fizikai átvitel szintje kapcsolt telefonvonal (analóg modem: 56 kbit/s, ISDN: kbit/s) ADSL, kábeltv ( kbit/s) vezeték nélküli szolgáltató (GSM modem: 9,6-14,4 kbit/s, GPRS: ~30-50(-172,8) kbit/s, HSCSD: 38,4-57,6 kbit/s, UMTS-3G: 1 Mbit/s) vezeték nélküli helyi hálózat (IrDA: 115 kbit/s, Bluetooth: 57,8-432 kbit/s, WiFi: Mbit/s) hálózati kábel (fém szál: Mbit/s, optikai szál: Mbit/s) műholdas adatátvitel Alkalmazások, protokollok szintje Web (www, wap), fájl transzfer (fájl- és nyomtatómegosztás, FTP, SCP), távoli terminál (Távoli Asztal, Telnet, SSH, X-window, Windows terminál: Neptun, VNC), levelezés ( , newsgroups), chat, IP telefon, videokonferencia, stb. Protokoll: nyelv, amelyen a számítógépek egymással kommunikálni tudnak

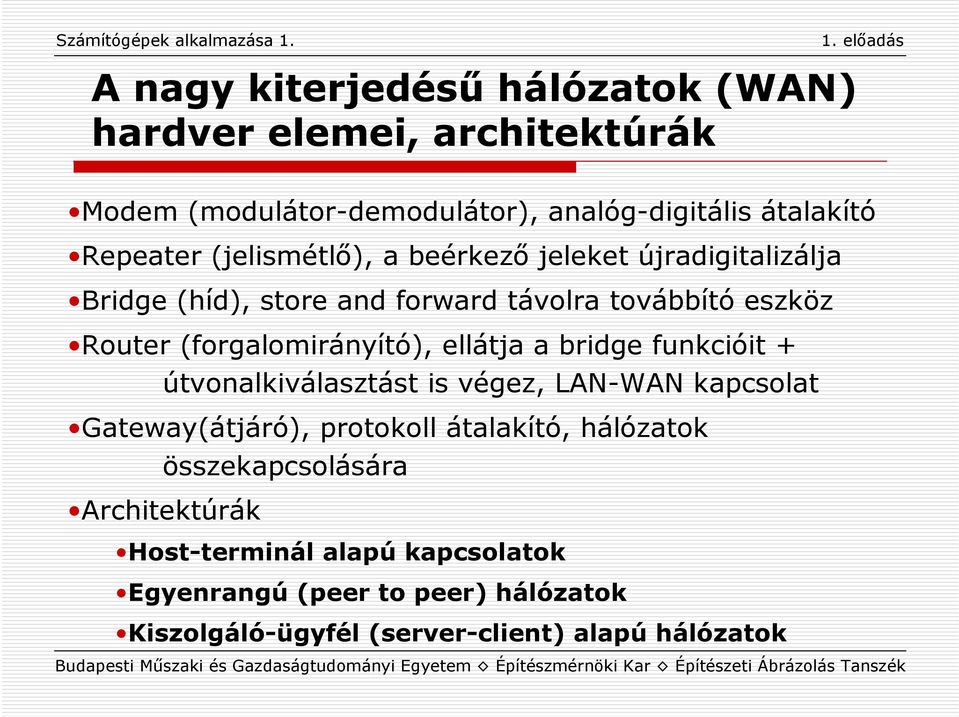

9 A nagy kiterjedésű hálózatok (WAN) hardver elemei, architektúrák Modem (modulátor-demodulátor), analóg-digitális átalakító Repeater (jelismétlő), a beérkező jeleket újradigitalizálja Bridge (híd), store and forward távolra továbbító eszköz Router (forgalomirányító), ellátja a bridge funkcióit + útvonalkiválasztást is végez, LAN-WAN kapcsolat Gateway(átjáró), protokoll átalakító, hálózatok összekapcsolására Architektúrák Host-terminál alapú kapcsolatok Egyenrangú (peer to peer) hálózatok Kiszolgáló-ügyfél (server-client) alapú hálózatok

10 Kiszolgáló-ügyfél alapú hálózatok Kiszolgáló (szerver, távoli alk.) mindig készenlétben áll, a befutó kéréseket kiszolgálja Ügyfél (kliens, helyi alk.) lehetővé teszi kérések küldését a kiszolgálóhoz, megjeleníti a választ. webkiszolgáló levelező-kiszolgáló ftp kiszolgáló Chat kiszolgáló Neptun Frame 1-8 megosztott mappa böngésző (IE, Netscape, Opera), levelezőprogram (Pmail, Outlook) FTP kliens (WSFTP), böngésző, Intéző, Windows Commander IRC Neptun kliens, böngésző beépülő csatlakozás a hálózati meghajtóra

11 Szerverek elérhetősége szerver neve: internet hostnév: op. rendszer: hardver: tárkapacitás/user: cím: egyéni Web oldal: FTP: LECHNER lechner.abr.bme.hu Netware 5.1 IBM Netfinity 3500M10 PIII 550 MHz CPU 768 MB RAM 10 MB ~username ftp.star.bme.hu URAL2 ural2.hszk.bme.hu Solaris 8 SUN Enterprise x UltraSparc 400 MHz CPU, 4 GB RAM 20 MB username@hszk.bme.hu hszk.bme.hu/~username ural2.hszk.bme.hu

12 Bejelentkezés a hálózatra tanszéki laborból, HSZK laborból

13 Bejelentkezés a hálózatra otthonról

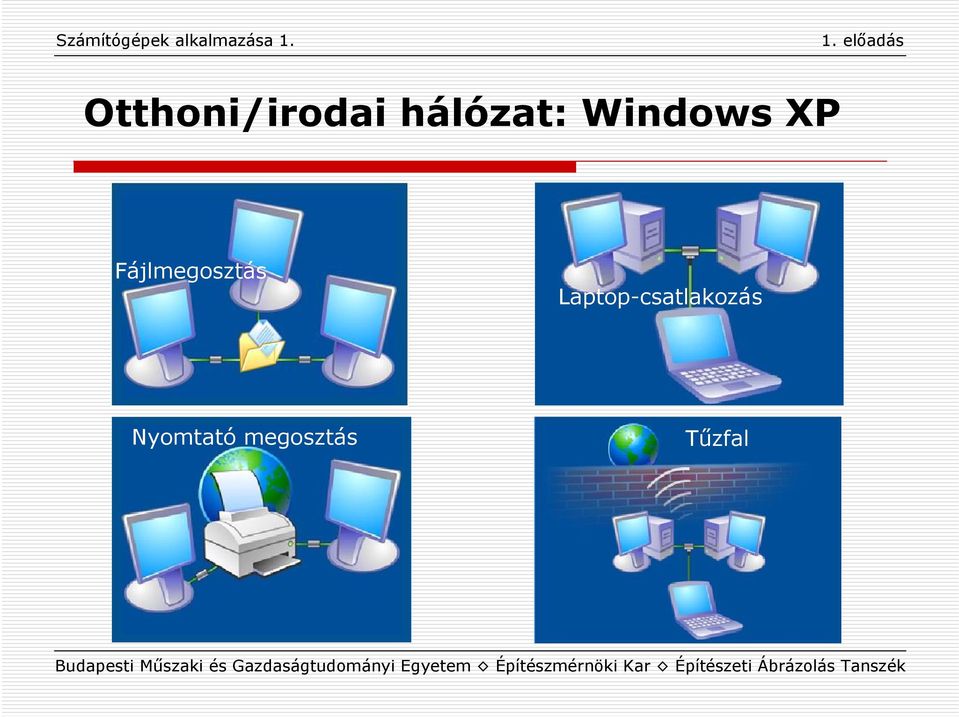

14 Otthoni/irodai hálózat: Windows XP Fájlmegosztás Laptop-csatlakozás Nyomtató megosztás Tűzfal

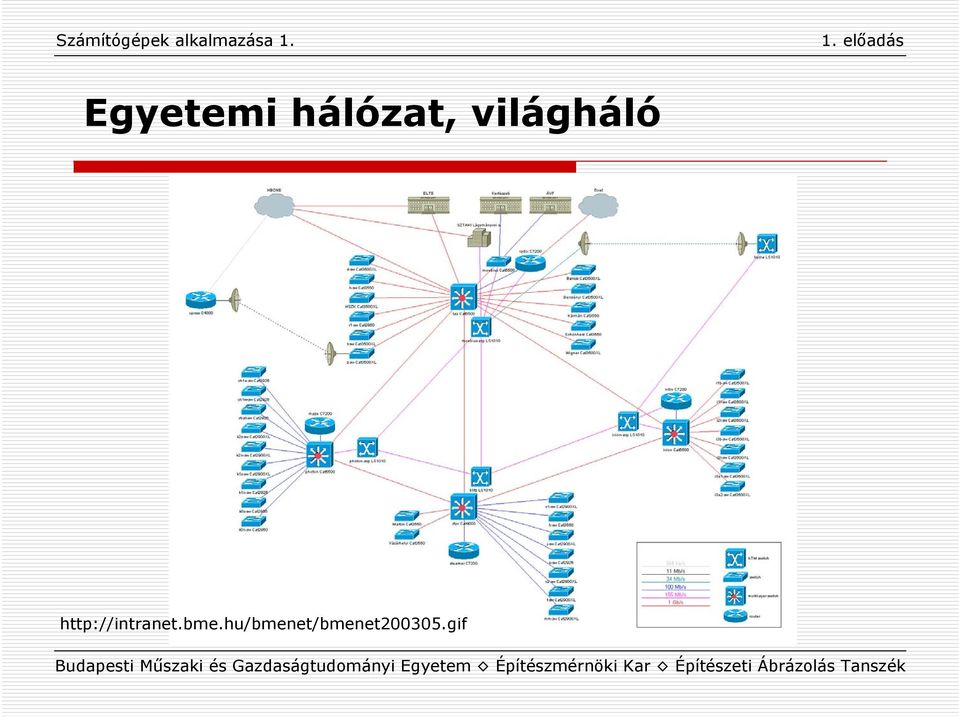

15 Egyetemi hálózat, világháló

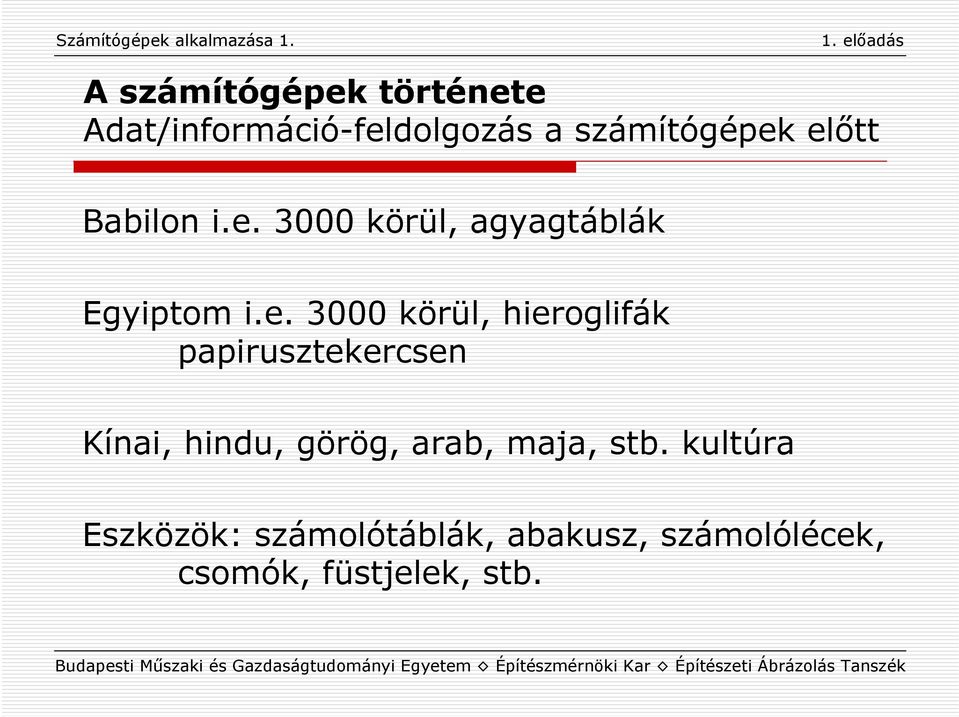

16 A számítógépek története Adat/információ-feldolgozás a számítógépek előtt Babilon i.e körül, agyagtáblák Egyiptom i.e körül, hieroglifák papirusztekercsen Kínai, hindu, görög, arab, maja, stb. kultúra Eszközök: számolótáblák, abakusz, számolólécek, csomók, füstjelek, stb.

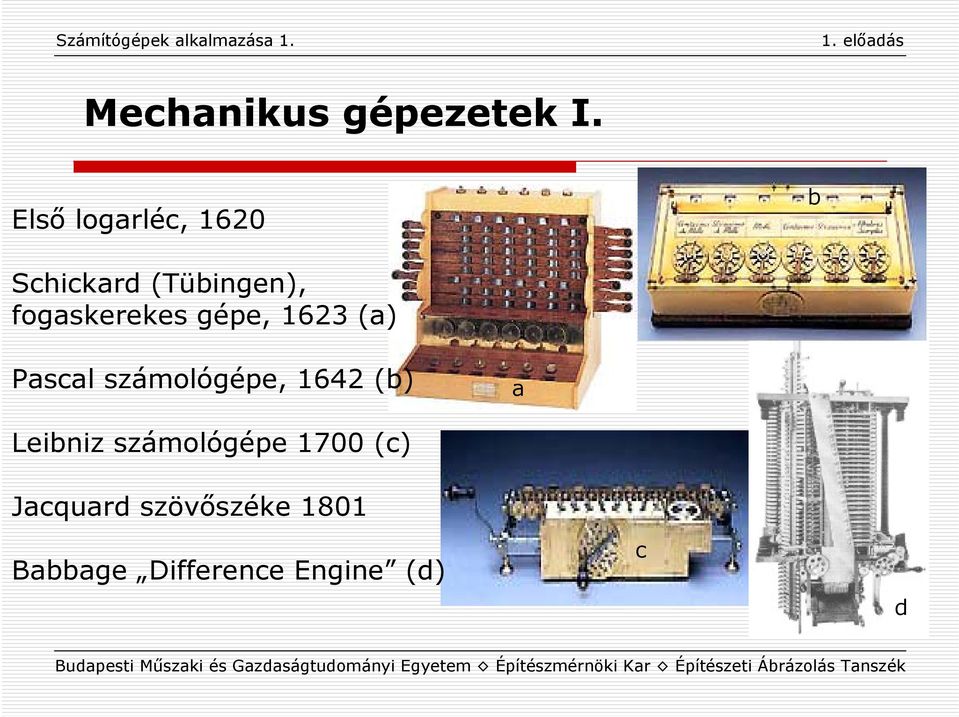

17 Mechanikus gépezetek I. Első logarléc, 1620 b Schickard (Tübingen), fogaskerekes gépe, 1623 (a) Pascal számológépe, 1642 (b) a Leibniz számológépe 1700 (c) Jacquard szövőszéke 1801 Babbage Difference Engine (d) c d

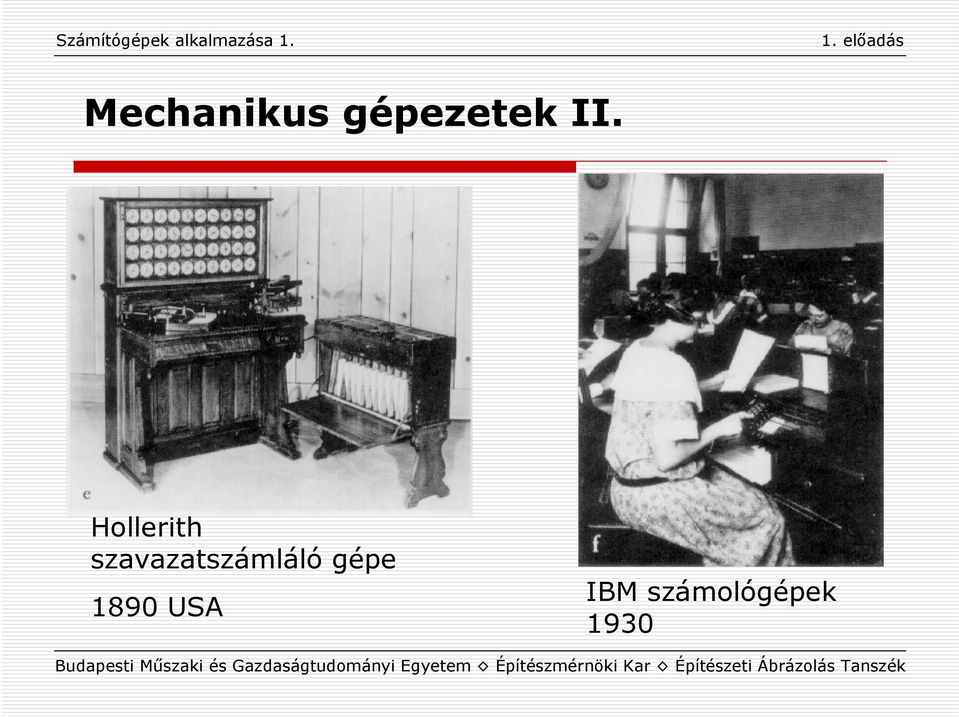

18 Mechanikus gépezetek II. Hollerith szavazatszámláló gépe 1890 USA IBM számológépek 1930

19 A számítógépek forradalma ENIAC, Pennsylvania Egyetem, 1946 Electronic Numerical Integrator And Computer elektroncső 30 tonna 150 kw 5000 művelet/mp

20 Neumann János ( ) Neumann elvek: -teljesen elektronikus számítógép -kettes számrendszer alkalmazása -aritmetikai egység alkalmazása (univerzális Turing-gép) -központi vezérlőegység alkalmazása - belső program- és adattárolás

21 Első generáció Jellemzők: lyukkártya, mágnesszalag, elektoncső mágnesdob, mint memória lassú, sok helyet foglal üzleti felhasználás

22 Második generáció Jellemzők: megjelenik a tranzisztor ferritgyűrűs központi tár mágnesdobok és lemezek kezdeti programozási nyelvek

23 Harmadik generáció Jellemzők: az integrált áramkörök megjelenése jelentős méretcsökkenés cserélhető mágneslemez az operációs rendszerek és felhasználói programok gyors bővülése

24 Negyedik generáció Jellemzők: a nagy inegráltságú áramkörök (LSI) megjelenése az operatív memória jelentős növekedése további jelentős méret és ár csökkenés megjelennek a mikro- és home-computerek Apple, IBM PC ZX 80, Commodore 64, Sinclair Spectrum, M08X, Primo

25 A személyi számítógépek megjelenése Marcian (Ted) Hoff Olyan általános célú chipet tervezett, amely képes utasításokat fogadni egy központi memóriából, és ezek alapján egyszerű műveleteket tud végrehajtani az adatokon, így egymaga több különböző feladatra is programozható. A kezdetben 200 dolláros i4004 mai szemmel nézve igencsak megmosolyogtató teljesítményt produkált: 108 KHz-es órajelével másodpercenként mindössze 60 ezer művelet elvégzésére volt képes, és csak 4 bites adatokkal tudott dolgozni.

26 Ötödik generáció 1985-? Jellemzők: igen nagy inegráltságú áramkörök (VLSI) az operatív memória további növekedése a processzorsebesség nő 1946 ENIAC 5000 összeadás 1978 i Mhz 1982 i Mhz 1985 i Mhz (32 bit) 1989 i Mhz 1993 ipentium Mhz 1997 ipentium Mhz 1999 ipentium3 450 Mhz 1 Ghz 2000 ipentium4 1 Ghz 3.2 Ghz 2001 Itanium 800 Mhz (64 bit)

27 Szoftverek Funkciójuk szerint: OS (Operating System) segédprogramok felhasználói programok Felhasználhatóságuk szerint egyedi szoftverek kereskedelmi szoftverek sharware szoftverek freeware szoftverek public domain szoftverek

28 Operációs rendszerek I. Az operációs rendszer feladatai programok indítása, futtatása, befejezése erőforrások (memória, nyomtató, háttértárak stb.) kezelése kapcsolattartás a felhasználóval hibakezelés védelem illetéktelen hozzáférés ellen a futó programok kőzötti kapcsolattartás

29 Operációs rendszerek II. Az operációs rendszerek kialakulása és fejlődése kezdetben egyszerű program dugaszolása órákig tartott alprogram-könyvtár a külső I/O eszközök kezelésére puffer- és megszakításkezelés hozzáadása, hibakeresés multiprogramozás, dinamikus váltás, memóriavédelem interaktivitás igénye adatok és programok tárolása, könyvtár struktura csatlakozás a hálózatra

30 Operációs rendszerek Az operációs rendszerek fejlődésének állomásai monitor program, mindig a kötegelt (batch) memóriában feldolgozás, felhasználói terület kártyacsomagok programok, fordítók, adatok spooling batch, 60-as-70-es évek, párhuzamos I/O és feldolgozás, megszakításkezelés multiprogramozás, a 60-as évektől napjainkig időosztás (timesharing) a 70-es évektől PC-k és hálózatok a 80-as évektől

31 Operációs rendszerek III. A DOS operációs rendszer 1981-ben került piacra az első verzió a PC-k lemezorientált, parancsvezérelt op. rendszere a DOS állománykezelése: meghajtók, könyvtárfa (root, path), állományok

32 A Windows XP operációs rendszer I. Fájlkezelés mapparendszer, fájlok, fájlok neve: név.típus (ékezet, szóköz elvben lehet, de inkább ne; javasolt módszer: ElsoKepem.jpg, vagy elso_kepem.jpg), fájlműveletek: másolás, mozgatás, törlés, tömörítés, keresés (joker karakterek: * és?) társítás

33 A Windows XP operációs rendszer II. Az asztal mappái

34 A Windows XP operációs rendszer III. Az asztal mappái

35 A Windows XP operációs rendszer IV. Fontosabb alkalmazások jegyzettömb, festőprogram (Paint), parancssor, számológép, karaktertábla, azonnali üzenetküldés médialejátszó (Mediaplayer)

36 A Windows XP operációs rendszer V. További operációs rendszer szolgáltatások nyomtatás, faxküldés, felhasználói fiókok, hálózati kapcsolatok: helyi hálózat, telefonos hálózat, stb., eseménynapló, biztonsági házirend, ütemezett feladatok, fájlszinkronizálás, Távoli asztal kapcsolat, biztonsági másolat készítése, lemezkarbantartás és töredezettség-mentesítés, rendszer-visszaállítás.

37 Operációs rendszerek VI. A UNIX és LINUX operációs rendszerek 1969, a UNIX első assembly-ben írt verziója 1973, a C-ben (át)írt UNIX verzió a számítógépes hálózatok op. rendszere 1990, LINUX, (UNIX-klón), Linus Torvalds finn egyetemista szabad szoftver, a felhasználók fejlesztik szuperszámítógép Linux Supercomputer

38 Operációs rendszerek VII. Novell NetWare hálózati operációs rendszer Server (hálózati kiszolgáló) fájlok tárolása és a hozzáférések kezelése fájlok védelme hálózati nyomtatás Workstation (munkaállomás) saját op. rendszere alatt működik, bejelentkezéskor logikai számot (connection number) kap UPS (szünetmentes áramforrás) Hálózati kártya

39 Könyvtár- illetve fájlhozzáférési jogok Read olvasható a mappában található fáj illetve az adott fájl, programfájl végrehajtható Write Create Erase Modify File Scan megnyitható, olvasható, módosítható a fájl vagy mappa a mappában fájl, mappa létrehozható törölhető a mappában található fáj illetve mappa módosítható a mappában található fáj, alkönyvtár neve és attributumai látható a mappa illetve fájl neve és a hozzá vezető útvonal Access control a jogok átállítása megengedett

40 NetWare Rights történet

41 Az Internet és a WWW Az Internet elődje az ARPANET 1969-től áll az egyetemek és számítástudománnyal foglalkozó cégek rendelkezésére. Az Internet egymással összekapcsolt, azonos szabvány szerint (TCP/IP protokoll) kommunikáló számítógépek ill. számítógép hálózatok hálózata. Mivel az IP cím egy 32 bites szám, ezért megjegyzése igen nehézkes. Ennek áthidalására könnyen megjegyezhető nevekkel látjuk el a számítógépeket (host name). Ennek általános alakja: szgép.szervezet.típus.ország a CERN hivatalosan is bejelenti a World Wide Web, vagyis az Internet multimédiás felületének megszületését. A WWW dokumentumokat a HTTP (HyperText Transfer Protocol) segítségével lehet továbbítani, formátuma a HTML (HyperText Markup Language).

42 Böngészés alapfogalmai Kezdőlap, Kedvencek, előzmények Leállítás, frissítés, újratöltés, Visszalépés, előrelépés Cookie A webkiszolgáló a kliens gépén elhelyez egy kis adatcsomagot, amelyet a következő kapcsolódáskor a böngésző visszaküld. A kiszolgáló innen tudja, hogy az újabb kérés ugyanattól a felhasználótól érkezett. A Cookie visszaküldhető csak a küldő szervernek, vagy bárkinek (ez utóbbi nagyon veszélyes), és korlátozható az érvényességi ideje is. beépülő modulok (Flash player, Shockwave player, etc.), kisalkalmazások (javascript, vbscript csak IE), portálok (origo, index, etc.) keresőmotorok (szabadszavas és tematikus) (Google, Yahoo, Index, etc.)

43 Kétféle levelezési lehetőség Levelek letöltése Olvasás előtt a leveleket letöltjük a helyi gépre, és a levelezőkiszolgálóról letöröljük A már letöltött levelek csak helyben érhetők el. Levélíráshoz, olvasáshoz nem kell folyamatos kapcsolatban lenni (on-line). Nagy tárhely (helyi gép merevlemeze). Levelezőklienst kell telepíteni. Elolvasás a szerveren A szerver tartalmaz egy levélolvasó alkalmazást is, ami távoli terminálon vagy weben keresztül érhető el. Bárhol is vagyok, az összes levelem elérhető. Levélírás, olvasás alatt folyamatos kapcsolat kell (telefonos hálózat!). Korlátozott tárhely a szerveren. Nem kell külön levelezőkliens.

44 Levelezés -cím: felhasználó: a címzett postaládájának a neve, pl. jkovacs vagy Kovacs.Janos stb. gépnév: a postaládát tároló gép (levelező-kiszolgáló) neve az Interneten, pl. arch.bme.hu, fre .hu, hotmail.com Levél írása: új levél címjegyzékből, válasz, továbbítás, mellékletek csatolása, csoportnak: annyi levél megy ki, ahány tagja van a csoportnak, levelező listára: egy levél megy ki, a listakiszolgáló küldi el a levelet a listatagoknak; a listára jelentkezni, lemondani egy speciális címre küldött levéllel lehet. Levél olvasása: többrészes levelek, csatolt állományok, szortírozás mappákba, automatikus szortírozás szűrőkkel

45 Biztonság Alapértelmezés: semmi sincs titkosítva (jelszó sem) Bejelentkezés titkosítása: hitelesített beléptetés (Novell, Windows beléptetés) Adatátvitel titkosítása: ftp, telnet: scp, ssh www: SSL (https) Hitelesítés, elektronikus aláírás, időpecsét, etc. Tűzfal

46 ADSL Asymmetric Digital Subscriber Line bináris bit Byte CPU Central Processing Unit client bájt (központi számító egység) kliens Nagysebességű digitális adatátviteli technológia hagyományos vagy ISDN telefonvonalon, kbit/s letöltési és kbit/s feltöltési sebességgel. =kettes számrendszerben leírt A legkisebb információ-egység, két állapota van (0 vagy 1, igen vagy nem). 8 bit alkot egy byte-ot, binárisan ig, decimálisan ig, hexadecimálisan 0-FF-ig tart. Alkalmas egy karakter kódolására (pl. az A betü binárisan decimálisan 65, hexadecimálisan: 41), de lehet egy szín kódja, vagy egy főszín intenzitása is. Processzor, a számítógép számítási sebességét leginkább befolyásoló főegysége. Egy gépben akár több párhuzamosan működő CPU is lehet. A szerverhez forduló (általában kisebb kapacitású) számítógép.

47 clipboard decimális file fileserver FTP File Transfer Protocol From vágólap fájl, adatállomány fájlszerver feladó A Windows áltmeneti tárolóhelye, melyre a Copy paranccsal lehet elhelyezni objektumokat (szöveget, képet...stb.), majd azokat a Paste paranccsal lehet (ugyanazon, vagy más programba) beilleszteni (akár többször is). A vágólapon addig marad az objektum, míg helyére másikat nem helyezünk (vagy ki nem lépünk a rendszerből). Ha egy programból nagy helyigényű objektumot helyeztünk a vágólapra, az adott alkalmazás befelyezésénél az operációs rendszer ezt jelzi, és rákérdez, hogy szükség van-e még rá, vagy törölhető. =tízes számrendszerben megadott Jellemzői: fájlnév, kiterjesztés/típus, létrehozás és/vagy módosítás dátuma, ill. hozzáférési jogosultságok. Fájlok központi tárolását, elérését lehetővé tevő szerver (illetve szerverfunkció) pl.: Netware. =adatállomány-átviteli protokol Levél feladója, melyben jel választja el a feladó és a levelező szerver nevét.

48 GPRS General Packet Radio Service GUI Graphical User Interface HDD Hard Disk Drive hexadecimális IP Address grafikus felhasználói felület kemény (merev) lemez meghajtó IP cím Mobiltelefonos internetezést gyorsító csomagkapcsolt adatátviteli protokoll, 100 kbps feletti sebességgel. A mai munkaállomások operációs rendszereivel, programjaival szemben támasztott alapvető követelmény, hogy egy felhasználóbarát felhasználói felülettel rendelkezzen. Ezt a GUI segítségével biztosítják a fejlesztők. Részei az ikonok, a legördülő menük, a dialógus ablakok, a különböző eseményorientált technikák (pl.: fogd és vidd). a számítógépbe épített nagykapacitású, gyors mágneses írható-olvasható tároló egység. Jellemző méret: 4-18 GB. =16-os számrendszerben megadott. A 10-től 15-ig terjedő számokat rendre A, B, C, D, E, F betüvel jelölik. Pl.: DECimális 11 = HEXadecimális B, vagy DEC 31 = HEX 1F. 32 bites, 4 tagból álló pontokkal elválasztott szám, mely azonosítja az IP-t használó számítógépet. Dinamikus IP cím beállításnál a gép kapcsolásakor, a szervertől kapja meg az aktuális IP címet (pl. telefonos bejelentkezésnél).

49 IRC Internet Relay Chat IrDA Infrared Data Association ISDN Integrated Services Digital Network kb = kilobyte mailserver MB, GB,TB Mega-, Giga-, TeraByte. multitask multiuser Internet csvegő program kilobájt levelező szerver 2 20, 2 30, ill Byte. többfeladatos többfelhasználós Szolgáltatás az Interneten; szabadon létrehozható virtuális "csatornákon", IRC kliensek segítségével két vagy több ember tud álnéven élőben (írásban) beszélgetni egymással egy szerveren keresztül. Infravörös kapcsolattartást szabályozó szervezet. nemzetközi szabvány szerint működő digitális telefonhálózat 1 kb= 2 10 Byte = 1024 Byte. Körülbelül ezer karakter, azaz 1 gépelt oldal szöveg. a levelezést lehetővé tevő szerver (illetve szerverfunkció). A floppy tároló-kapacitása 1.44 MB. Az un. ZIP lemez 100 illetve 200 MB kapacitású, az un a:drive (LS 120) 120 MB-os. Egy normál zenei CD 74 perces felvétellel 640 MB információ mennyiség. 1 tekercs diafilm digitalizálva (36 kép, 2550*3825 képpont/kép, képpontonként 3 Byte) 1 GB. Egyszerre több program, feladat futtatására alkalmas operációs rendszer jelzője. Egyidejűleg több felhasználót kiszolgáló operációs rendszer jelzője.

50 NDS Novell Directory Services OS Operating System password POP3 (Post Office Protocol version 3) protokol RAM (Random Access Memory) ROM (Read Only Memory) server SMTP (Simple Mail Transfer Protocol) Subject Novell-címtárszolgáltatás operációs rendszer jelszó véletlen elérésű memória csak olvasható memória szerver tárgy A számítógép alapszoftvere, mely biztosítja a kommunikációt a felhasználó és a gép között (pl.:unix, Linux, DOS, MS Windows NT, Novell Netware, stb). A számítógépre való bejelentkezéshez szükséges, a felhasználó azonosítását szolgálja. Két gép közötti kommunikációra kidolgozott eljárás. Kommunikációs adatok kódolásának leírása. A gép bekapcsolt állapotában itt tárolódnak az éppen futó programrészek, ill. adatok. Írható-olvasható memória. Manapság egy munkaállomás MB RAM-mal rendelkezik. A nevéből láthatóan ebbe a memóriába azok az adatok kerülnek a gyártás során, amit csak olvasni kell. Masszív, éjjel-nappal működő, nagy kapacitású központi számítógép Levelek küldéséhez alkalmazott protokol. Levél e mezőjébe kell beírni a levél témáját. Fontos része, de nem feltétele a levélnek.

51 TCP/IP (Transmission Control Protocol, Internet Protocol) TELNET To user account user user-interface workstation címzett felhasználói azonosító a felhasználó felhasználói felület munkaállomás Távoli (Unix, NT server) számítógépre lehet bejelentkezni, ott programokat futtatni e program segítségével. a levél címzetje melyben jel választja el a címzett, és a levelező-szerver nevét pl.: kovacsj@star.bme.hu A számítógépre való bejelentkezéshez szükséges. A unix rendszerek megkülönböztetik a kis és nagybetűket! Az operációs rendszer jellemzője, hogyan kezelhető, mi módon közölhetjük parancsainkat a számítógépnek. Nagy(obb) teljesítményű egyedi számítógép

52 Copyright BME Építészmérnöki Kar Építészeti Ábrázolás Tanszék munkaközössége (Peredy József, Szoboszlai Mihály, Kiss Zsolt, Strommer László, Ledneczki Pál, Batta Imre, Juhász Péter, Fejér Tamás, Kovács András, Kovács András Zsolt),
