1 Termékkatalógus 2012

2 2 Kategorie Termékkatalógus 2012

3 Alca plast, s. r. o. 3 Az ALCAPLAST társaság gazdag hagyományokkal rendelkező cseh szanitertechnika gyártó cég. Valamennyi termékét az ITC Zlín és OFI Bécs minősítőintézet bevizsgálta és minősítette, a felhasználás után teljesen újrahasznosíthatók. Ügyfeleink érdekeit szem előtt tartva különös hangsúlyt fektetünk az egyszerű szerelésre, könnyű karbantartásra és megbízható anyagok használatára. Saját formagyártás, alkalmazott minták széles skálája és legmodernebb gyártási berendezések karöltve a szaniter berendezések piacán megszerzett sokéves tapasztalatokkal garantálják az ALCAPLAST termékek kiváló minőségét és megbízhatóságát. Az ALCAPLAST márka a minőség, egyszerűség és jó üzleti feltételek szinonimája. ISO 9001:2008 Cseh termék

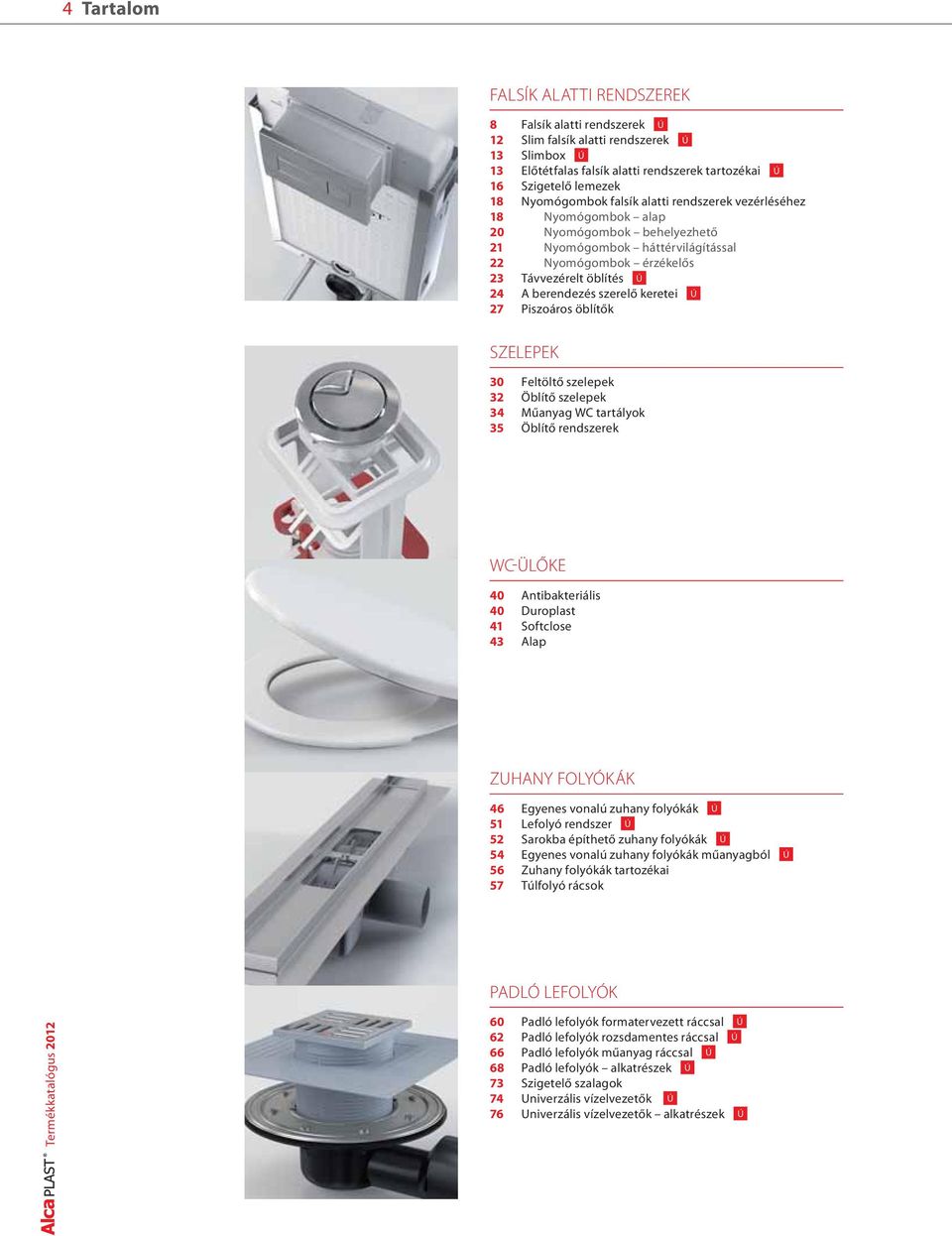

4 4 Tartalom FALSÍK ALATTI RENDSZEREK 8 Falsík alatti rendszerek Ú 12 Slim falsík alatti rendszerek Ú 13 Slimbox Ú 13 Előtétfalas falsík alatti rendszerek tartozékai Ú 16 Szigetelő lemezek 18 Nyomógombok falsík alatti rendszerek vezérléséhez 18 Nyomógombok alap 20 Nyomógombok behelyezhető 21 Nyomógombok háttérvilágítással 22 Nyomógombok érzékelős 23 Távvezérelt öblítés Ú 24 A berendezés szerelő keretei Ú 27 Piszoáros öblítők SZELEPEK 30 Feltöltő szelepek 32 Öblítő szelepek 34 Műanyag WC tartályok 35 Öblítő rendszerek WC-ÜLŐKE 40 Antibakteriális 40 Duroplast 41 Softclose 43 Alap ZUHANY FOLYÓKÁK 46 Egyenes vonalú zuhany folyókák Ú 51 Lefolyó rendszer Ú 52 Sarokba építhető zuhany folyókák Ú 54 Egyenes vonalú zuhany folyókák műanyagból 56 Zuhany folyókák tartozékai 57 Túlfolyó rácsok Ú PADLÓ LEFOLYÓK Termékkatalógus Padló lefolyók formatervezett ráccsal 62 Padló lefolyók rozsdamentes ráccsal 66 Padló lefolyók műanyag ráccsal Ú 68 Padló lefolyók alkatrészek Ú 73 Szigetelő szalagok 74 Univerzális vízelvezetők Ú 76 Univerzális vízelvezetők alkatrészek Ú Ú Ú

5 Tartalom 5 SZIFONOK 80 Kádszifon lánctartószemes 80 Kádszifon basic 80 Vezérelt kádszifonok Ú 87 Click/clack kádszifonok 88 Kádszifon túlfolyóval 90 Zuhany szifonok 90 Zuhany szifonok click/clack 91 Zuhany szifonok Ø Zuhanys zifonok Ø90 93 Mosdó szifonok 93 Mosdó szifonok leeresztővel 95 Mosdó szifonok sapkás anyával 96 Mosdó leeresztők 97 Fém program 97 Mosdó szifonok sapkás anyával 99 Click/clack mosdó lefolyók Ú 100 Sarokszelepek 101 Mosogató szifonok 101 Mosogató szifonok leeresztővel Ú 105 Mosogató szifonok sapkás anyával Ú 107 Mosogató szifonok leeresztők 108 Mosdó és mosogató szifonok tartozékai 111 Piszoár- és bidészifonok 112 Páralecsapódási szifonok 113 Mosógép szifonok Ú Ú Ú Ú FLEXI BEKÖTŐCSŐ 116 Flexi bekötőcső 118 Flexi bekötőcső+ WC TARTOZÉKOK 122 WC bekötés 125 Légbeszívó szelep 126 Kádajtó 127 Szellőztető rácsok Ú Ú Újdonság/innováció Beltéri használathoz EXTER Kültéri használathoz EXTER Beltéri és kültéri használathoz UNI Univerzális részekkél kombinálható

6

7 Falsík alatti rendszerek 8 FALSÍK ALATTI RENDSZEREK A fal elé építhető rendszerek tartószerkezetekből állnak a felfüggeszthető WC-k, mosdók, bidék és piszoárok beépítéséhez. Különleges kivitelben készülő, alacsony beépítési magassággal rendelkeznek, és sarokba építhetők. A rendszer garantált teherbírása 400 kg. Minden ALCA kezelőgombbal kompatibilisek. 12 SLIM FALSÍK ALATTI RENDSZEREK A SLIM fal elé építhető rendszerek tartószerkezetekből állnak a felfüggeszthető WC-k beépítéséhez. A szélessége csak 80 mm. Alkalmasak a helyhiányos terekben. Minden ALCA nyomógombbal kompatibilis. A SLIM garantált teherbírása 400 kg. 13 SLIMBOX A Slimbox a falra szerelhető telepítő rendszer. Tartalma: Slim gipszfal modul, műmárvány burkolat. A burkolat szélessége 10 cm. A rendszer minden ALCA nyomógombbal kompatibilis, garantált teherbírása: 400 kg. 13 ELŐTÉTFALAS FALSÍK ALATTI RENDSZEREK TARTOZÉKAI Az előtétfalas telepítő rendszer tartozékai a kiegészítők és pótalkatrészek, amelyek univerzálisan használhatók más gyártók rendszereihez is. 18 NYOMÓGOMBOK FALSÍK ALATTI RENDSZEREK VEZÉRLÉSÉHEZ Nyomógombok alap Az alap nyomógombok öt különböző formatervben és különböző színekben kaphatók fehér, króm-fényes, króm-matt, fekete és arany. A felületkezelése karcálló, és minimális karbantartást igényel. Nyomógombok behelyezhető Az ALCA behelyezhető nyomógomb a színes lapok segítségével lehetőséget teremt a végfelhasználó kívánsága szerinti színharmónia elérésére. Vandal biztos Masszív, felületkezelt fém nyomógomb. Jelentős személyforgalmat bonyolító nyilvános helyekre szánt. A leszereléssel és mechanikai sérülésekkel szemben fokozottan ellenáll. Nyomógombok érzékelős Az ALCA érzékelös gombok ideális megoldást jelentenek nagy személyforgalmú helyekre. Biztosítják a WC higénikus érintés nélküli öblítését, a beprogramozható önműködő öblítéssel együtt, amely megfelel az EU higiéniai előírásainak, és biztosítja a WC állandó tisztaságát. Az ALCA szenzoros nyomógomb alkalmas mozgássérült személyek használatára is, és teljesen kompatibilis az ALCAPLAST előfalas szerelési rendszerekkel. Az azonnali öblítés szüksége esetén (pl. takarítás) minden nyomógomb rendelkezik kézi öblítés funkcióval. 23 TÁVVEZÉRELT ÖBLÍTÉS Az előtétfalas telepítő rendszer család külöleges tartozékai a távolsági öblítés. A vezérlés kompatibilis minden sztenderd ALCAPLAST tartállyal, beleértve az A93-at is. Ezek elsősorban mozgáskorlátozott WC-nél használhatók olyan esetekben, ahol az öblítés gombját a WC tartályon kívül célszerűbb elhelyezni. 24 A BERENDEZÉS SZERELŐ KERETEI A szaniter berendezések szerelőkeretek alkalmasak mosdók, piszoárok és bidék felfüggesztésére gipszkarton rendszereknél. Univerzális jellegüknek köszönhetően kiválóan alkalmazkodnak a különféle gyártók szaniter berendezéseihez. Szerkezetüknek és teherbírásuknak köszönhetően meghaladják az egyes termékcsoportok számára előírt terhelési paramétereket. A szerelési utasítások betartása mellett jelentősen könnyítik és gyorsítják a beszerelési munkát és növelik a használat kényelmét. 27 PISZOÁROS ÖBLÍTŐK A piszoár öblítő gombok vagy nyomásgombok vagy szenzorosak, masszív fém kivitelben. Univerzálisan használhatók különböző gyártók piszoárjaihoz, a piszoárhoz szükséges szerelőkerettel.

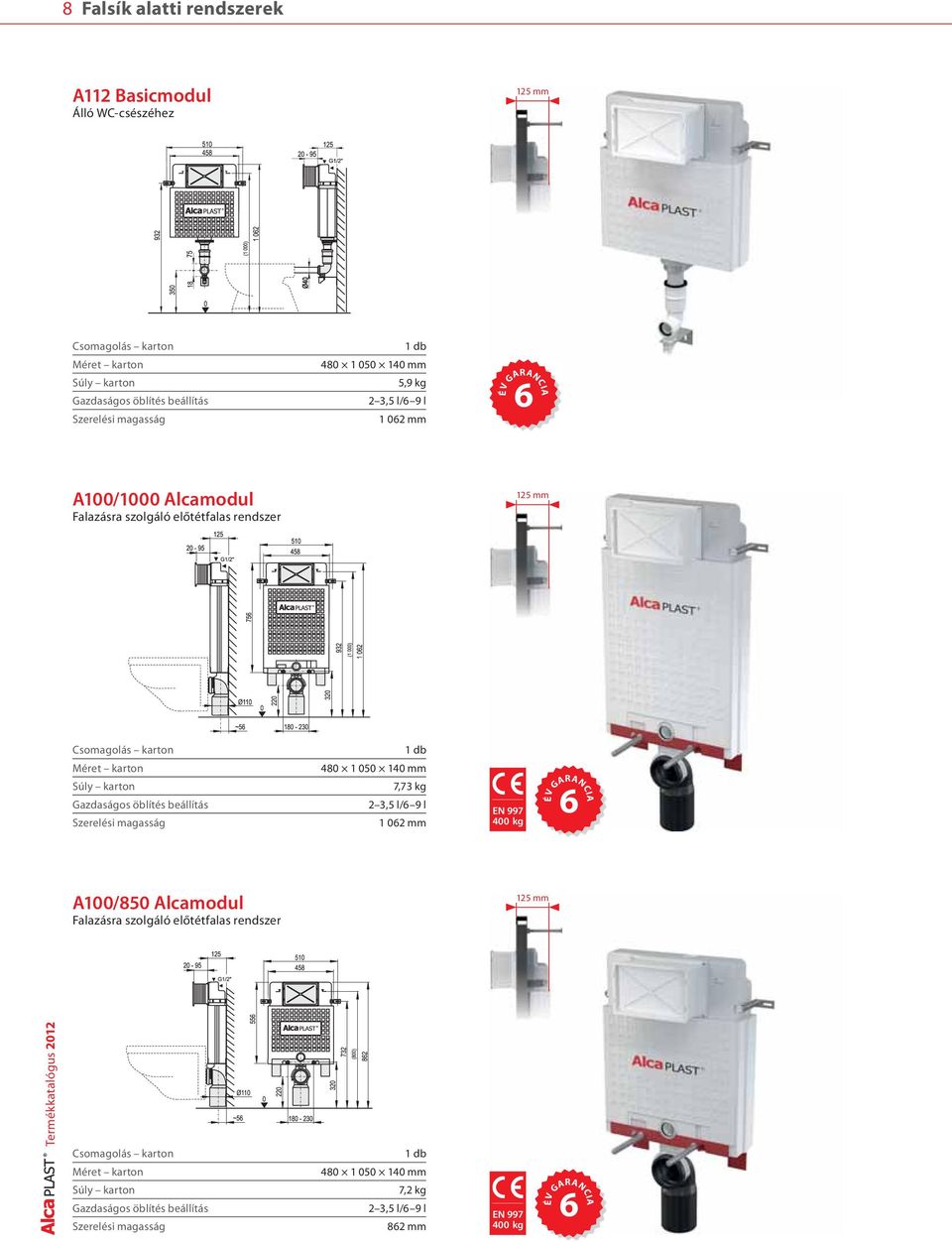

8 8 Falsík alatti rendszerek A112 Basicmodul Álló WC-csészéhez 125 mm Gazdaságos öblítés beállítás Szerelési magasság mm 5,9 kg 2 3,5 l/6 9 l mm ÉV GARANCIA 6 A100/1000 Alcamodul Falazásra szolgáló előtétfalas rendszer 125 mm Gazdaságos öblítés beállítás Szerelési magasság mm 7,73 kg 2 3,5 l/6 9 l mm EN kg ÉV GARANCIA 6 A100/850 Alcamodul Falazásra szolgáló előtétfalas rendszer 125 mm Termékkatalógus 2012 Gazdaságos öblítés beállítás Szerelési magasság mm 7,2 kg 2 3,5 l/6 9 l 862 mm EN kg ÉV GARANCIA 6

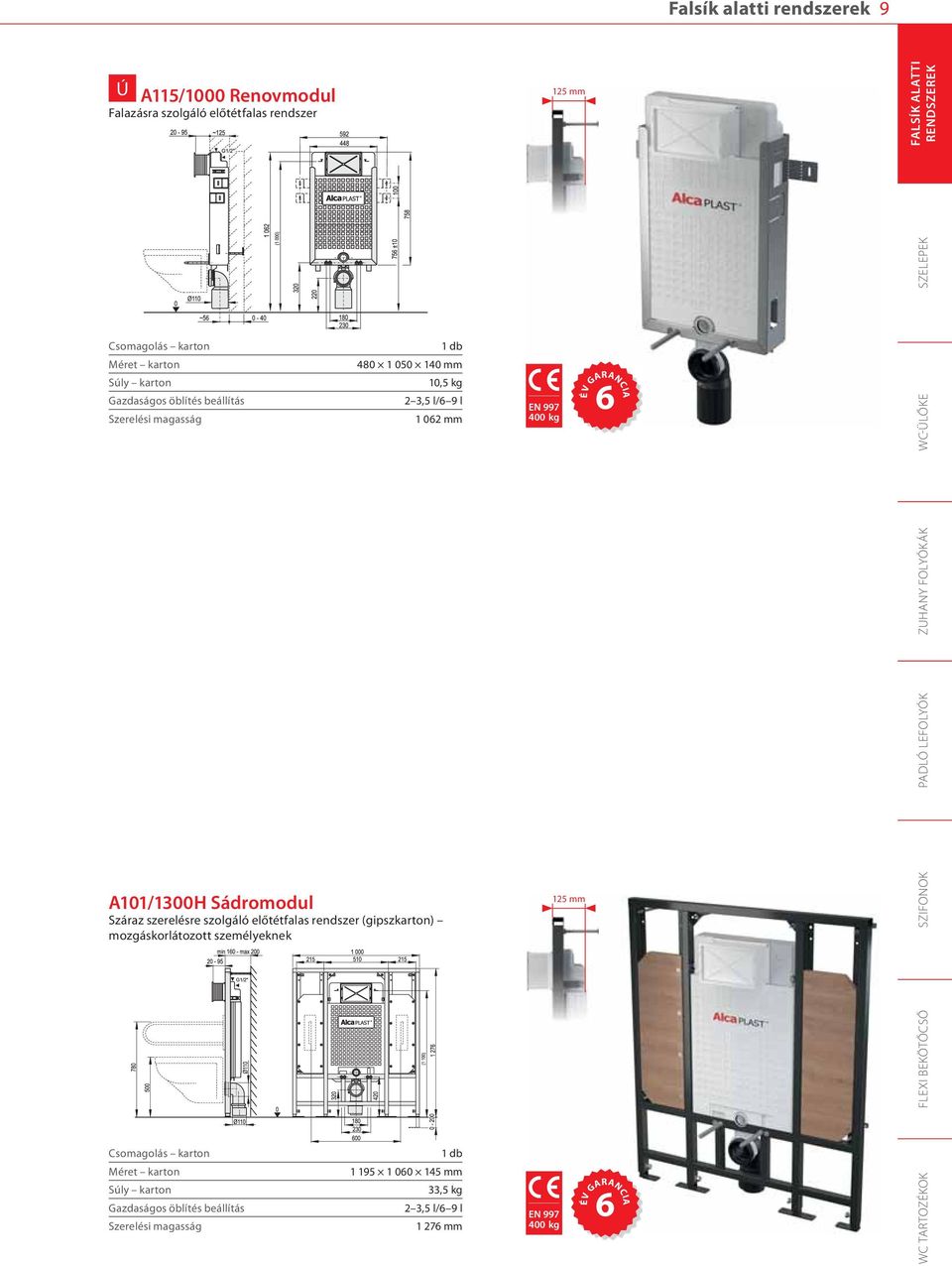

9 Falsík alatti rendszerek 9 Ú A115/1000 Renovmodul Falazásra szolgáló előtétfalas rendszer 125 mm FALSÍK ALATTI RENDSZEREK Gazdaságos öblítés beállítás Szerelési magasság mm 10,5 kg 2 3,5 l/6 9 l mm A101/1300H Sádromodul Száraz szerelésre szolgáló előtétfalas rendszer (gipszkarton) mozgáskorlátozott személyeknek Gazdaságos öblítés beállítás Szerelési magasság mm 33,5 kg 2 3,5 l/6 9 l mm EN kg EN kg 125 mm ÉV GARANCIA 6 ÉV GARANCIA 6 WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

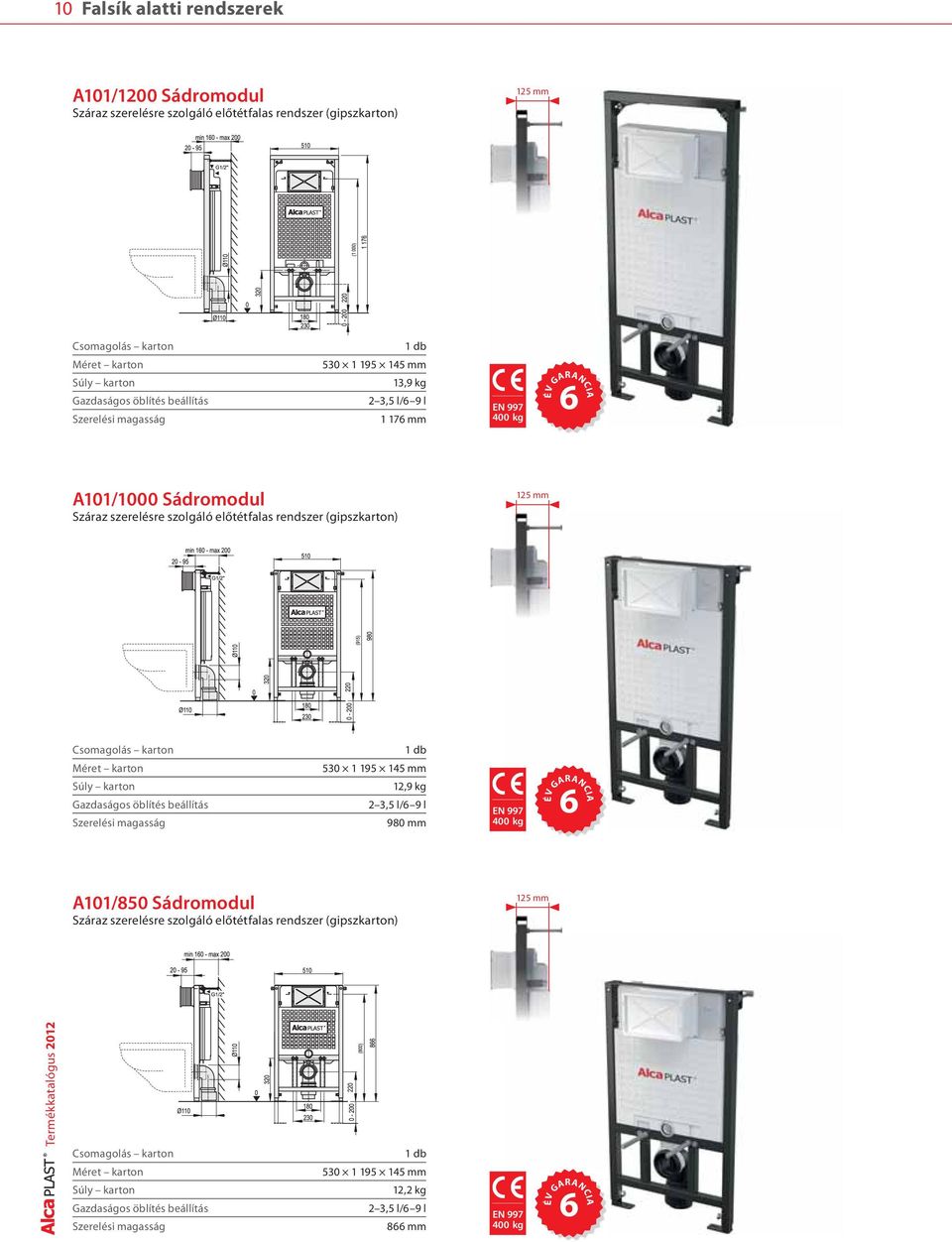

10 10 Falsík alatti rendszerek A101/1200 Sádromodul Száraz szerelésre szolgáló előtétfalas rendszer (gipszkarton) 125 mm Gazdaságos öblítés beállítás Szerelési magasság mm 13,9 kg 2 3,5 l/6 9 l mm EN kg ÉV GARANCIA 6 A101/1000 Sádromodul Száraz szerelésre szolgáló előtétfalas rendszer (gipszkarton) 125 mm Gazdaságos öblítés beállítás Szerelési magasság mm 12,9 kg 2 3,5 l/6 9 l 980 mm EN kg ÉV GARANCIA 6 A101/850 Sádromodul Száraz szerelésre szolgáló előtétfalas rendszer (gipszkarton) 125 mm Termékkatalógus 2012 Gazdaságos öblítés beállítás Szerelési magasság mm 12,2 kg 2 3,5 l/6 9 l 866 mm EN kg ÉV GARANCIA 6

11 Falsík alatti rendszerek 11 A102/1200 Jádromodul Száraz szerelésre szolgáló, elsősorban a panellakások fürdőszobáinak felújításához használható előtétfalas rendszer 125 mm FALSÍK ALATTI RENDSZEREK Gazdaságos öblítés beállítás Szerelési magasság mm 16,7 kg 2 3,5 l/6 9 l mm A102/1000 Jádromodul Száraz szerelésre szolgáló, elsősorban a panellakások fürdőszobáinak felújításához használható előtétfalas rendszer Gazdaságos öblítés beállítás Szerelési magasság mm 15,5 kg 2 3,5 l/6 9 l 980 mm A102/850 Jádromodul Száraz szerelésre szolgáló, elsősorban a panellakások fürdőszobáinak felújításához használható előtétfalas rendszer Gazdaságos öblítés beállítás Szerelési magasság mm 14,5 kg 2 3,5 l/6 9 l 866 mm EN kg EN kg EN kg 125 mm 125 mm ÉV GARANCIA 6 ÉV GARANCIA 6 ÉV GARANCIA 6 WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

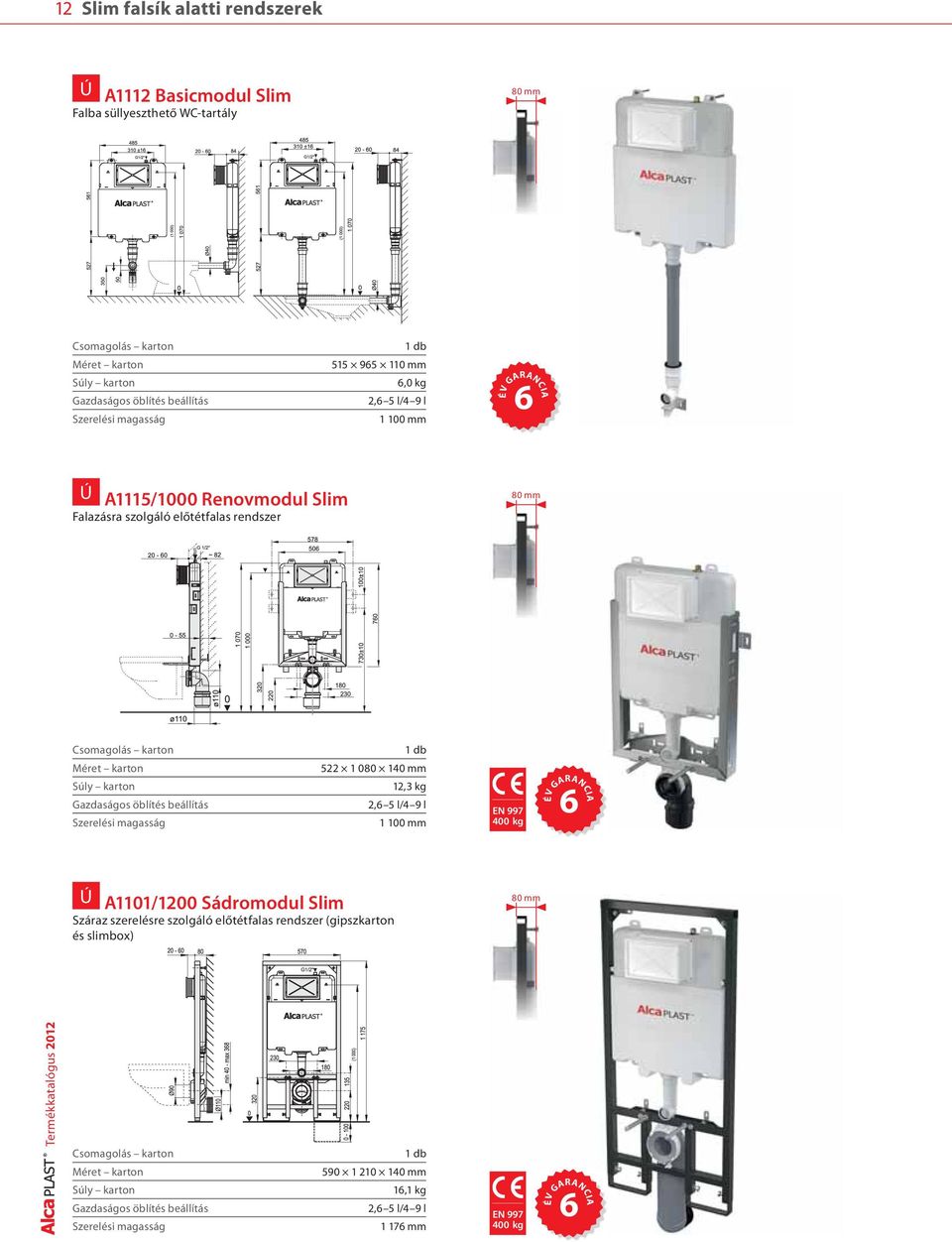

12 12 Slim falsík alatti rendszerek Ú A1112 Basicmodul Slim Falba süllyeszthető WC-tartály 80 mm Gazdaságos öblítés beállítás Szerelési magasság mm 6,0 kg 2,6 5 l/4 9 l mm ÉV GARANCIA 6 Ú A1115/1000 Renovmodul Slim Falazásra szolgáló előtétfalas rendszer 80 mm Gazdaságos öblítés beállítás Szerelési magasság mm 12,3 kg 2,6 5 l/4 9 l mm EN kg ÉV GARANCIA 6 Ú A1101/1200 Sádromodul Slim Száraz szerelésre szolgáló előtétfalas rendszer (gipszkarton és slimbox) 80 mm Termékkatalógus 2012 Gazdaságos öblítés beállítás Szerelési magasság mm 16,1 kg 2,6 5 l/4 9 l mm EN kg ÉV GARANCIA 6

13 Slimbox/Előtétfalas falsík alatti rendszerek tartozékai 13 Ú M1200 Slimbox = Fedél + A1101/1200 Sádromodul Slim 100 mm FALSÍK ALATTI RENDSZEREK + (A1101/1200) (fedél) (A1101/1200) (fedél) Gazdaságos öblítés beállítás Szerelési magasság Anyaga 1 összeállítás mm mm 16,1 kg 26,8 kg 2,6 5 l/4 9 l mm Műmárvány EN kg M1200 Fehér M1206 Homok színű M1207 Gránit M1204 Fekete Ú MS906 Lefolyó könyök 90/110 Slim 8 db 10,0 kg ÉV GARANCIA 6 M909 Csatlakozó kettős könyök 90 a tömítés 10 db 6,5 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

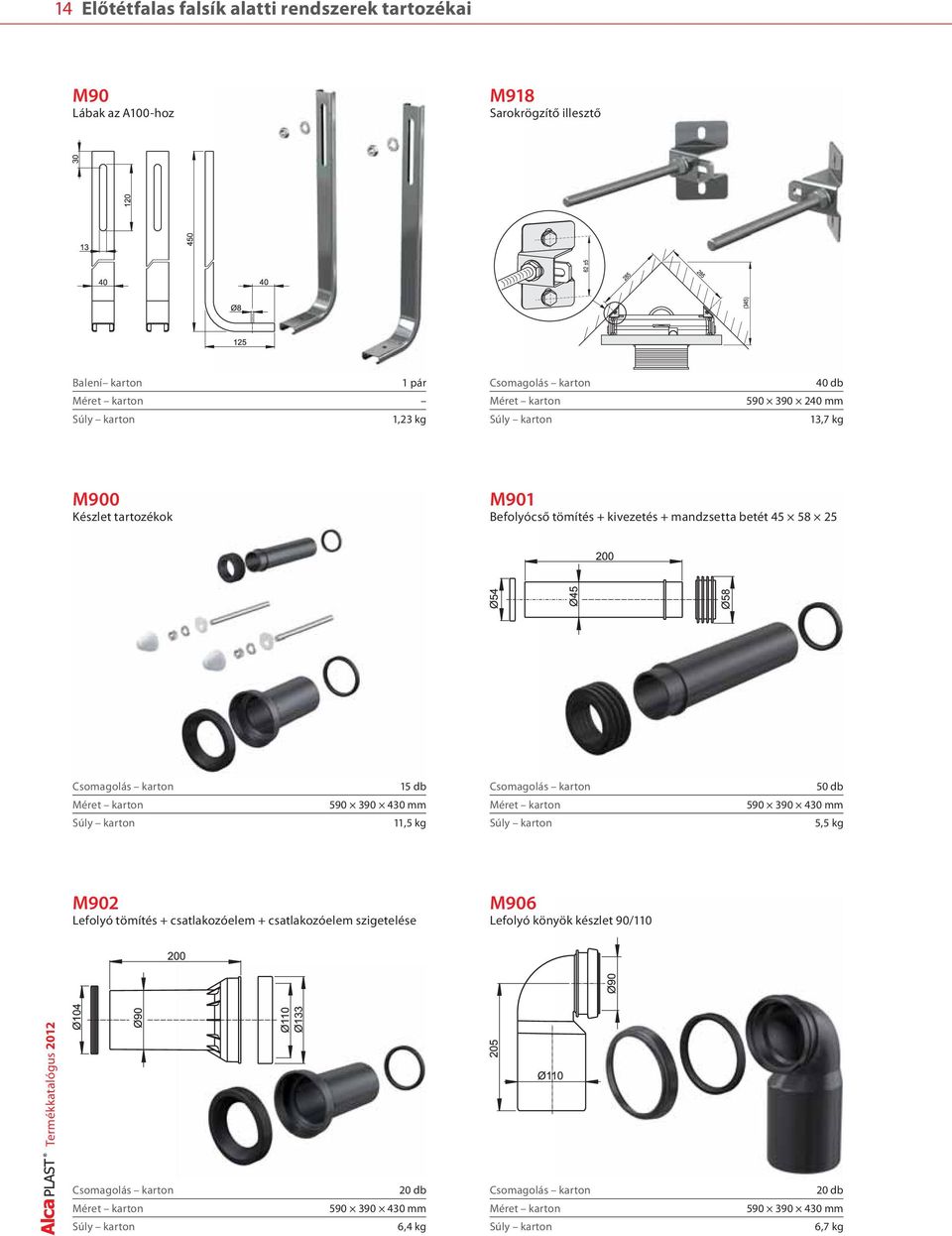

14 14 Előtétfalas falsík alatti rendszerek tartozékai M90 Lábak az A100-hoz M918 Sarokrögzítő illesztő Balení karton 1 pár 1,23 kg 40 db 13,7 kg M900 Készlet tartozékok M901 Befolyócső tömítés + kivezetés + mandzsetta betét db 11,5 kg 50 db 5,5 kg M902 Lefolyó tömítés + csatlakozóelem + csatlakozóelem szigetelése M906 Lefolyó könyök készlet 90/110 Termékkatalógus db 6,4 kg 20 db 6,7 kg

15 Előtétfalas falsík alatti rendszerek tartozékai 15 M907 Szűkítő készlet 90/110 M908 Lefolyó könyök készlet 90/90 FALSÍK ALATTI RENDSZEREK M147 Csatlakozó elem a mozgássérült WC-hez 60 db 7,9 kg 75 db mm 8,8 kg M9000 Tartozékok készlete, meghosszabbítás a mozgássérült WC-hez 10 db 10,2 kg M148 Csatlakozó a mozgássérült WC-hez 20 db 6,9 kg 15 db 5,9 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

16 16 Szigetelő lemezek M91 Hangszigetelő lemez függesztett WC-hez és bidéhez M920 Hangszigetelő lemez álló WC-hez és bidéhez 150 db mm 5,4 kg 150 db mm 7,3 kg M910 Hangszigetelő lemez függeszthető WC-hez és bidéhez tartozékokkal és fedéllel (fehér) 50 db 4,9 kg M910CR Hangszigetelő lemez függeszthető WC-hez és bidéhez tartozékokkal és fedéllel (króm) Termékkatalógus db 4,9 kg

17 Szigetelő lemezek 17 M940 Szigetelő lemez függeszthető mosdóhoz M950 Szigetelő lemez függeszthető pisoárhoz FALSÍK ALATTI RENDSZEREK M930 Szigetelő lemez függeszthető WC-hez és bidéhez tartozékokkal és fedéllel (fehér) M930CR Szigetelő lemez függeszthető WC-hez és bidéhez tartozékokkal és fedéllel (fehér) 150 db mm 9,0 kg 50 db 5,6 kg 50 db 5,6 kg 60 db mm 6,6 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

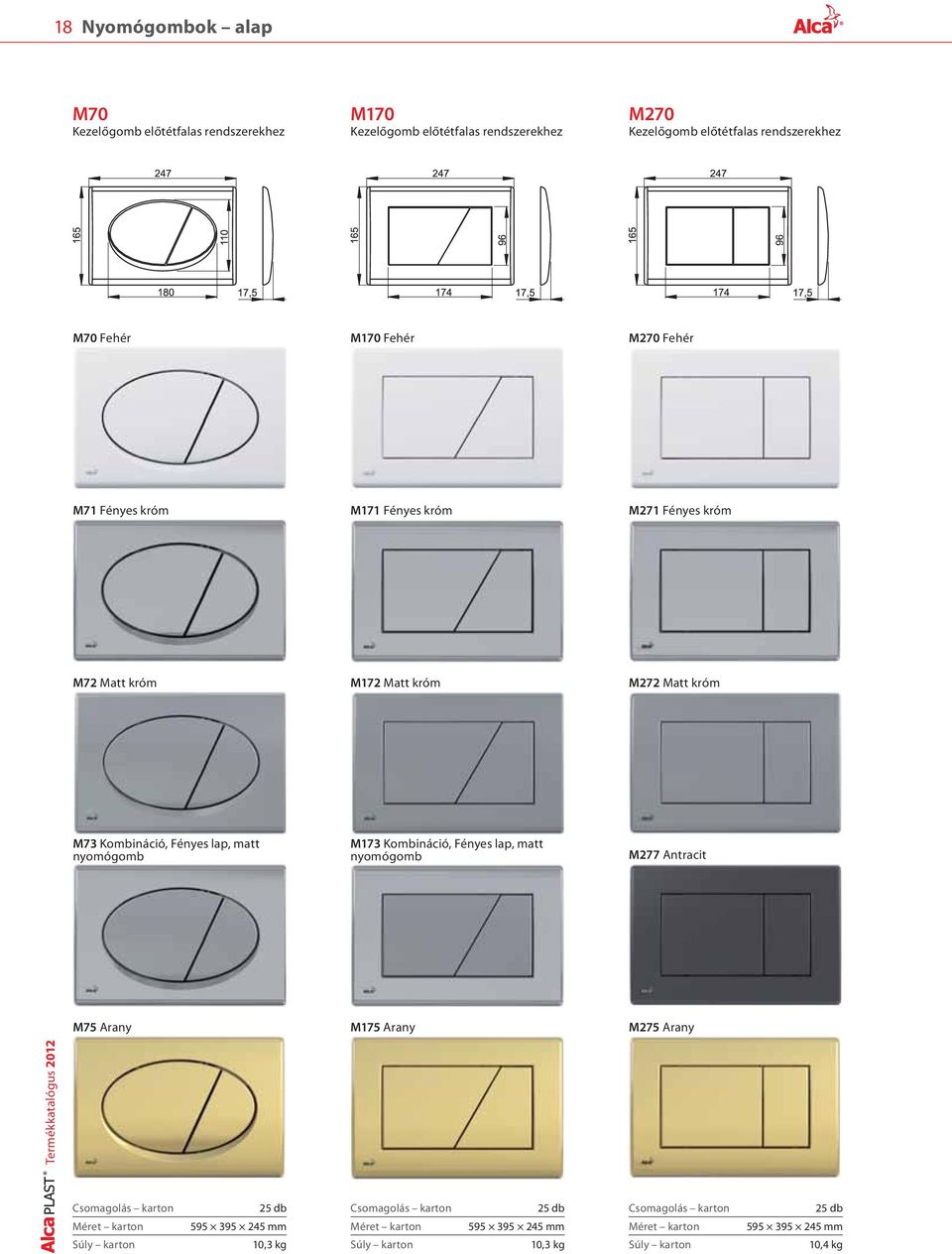

18 18 Nyomógombok alap M70 Kezelőgomb előtétfalas rendszerekhez M170 Kezelőgomb előtétfalas rendszerekhez M270 Kezelőgomb előtétfalas rendszerekhez M70 Fehér M170 Fehér M270 Fehér M71 Fényes króm M171 Fényes króm M271 Fényes króm M72 Matt króm M172 Matt króm M272 Matt króm M73 Kombináció, Fényes lap, matt nyomógomb M173 Kombináció, Fényes lap, matt nyomógomb M277 Antracit M75 Arany M175 Arany M275 Arany Termékkatalógus db mm 10,3 kg 25 db mm 10,3 kg 25 db mm 10,4 kg

19 Nyomógombok alap 19 M370 Kezelőgomb előtétfalas rendszerekhez M470 Kezelőgomb előtétfalas rendszerekhez FALSÍK ALATTI RENDSZEREK M370 Fehér M371 Fényes króm M372 Matt króm M378 Fekete M375 Arany 25 db mm 10,6 kg M470 Fehér M471 Fényes króm M472 Matt króm M478 Fekete M475 Arany 25 db mm 11,1 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

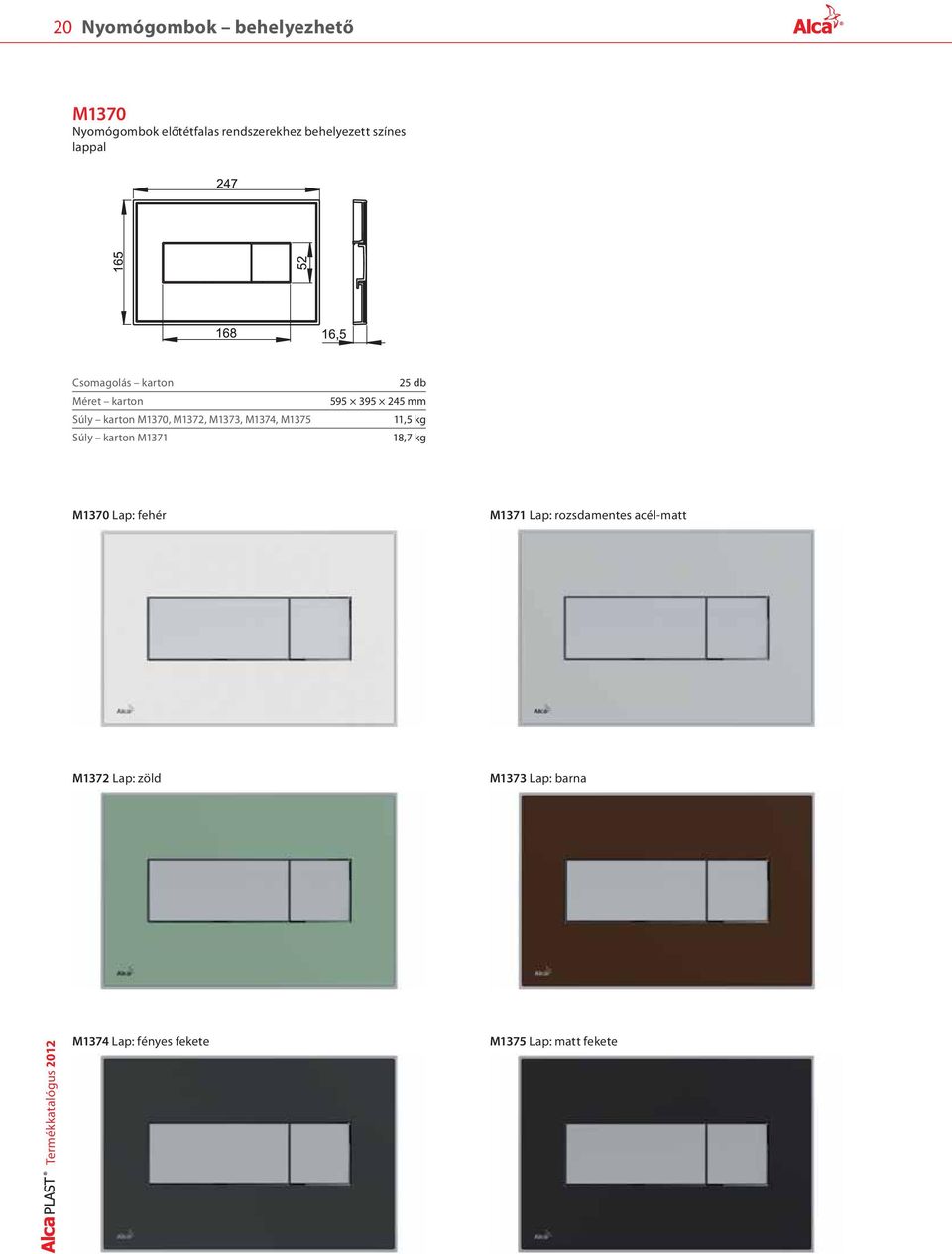

20 20 Nyomógombok behelyezhető M1370 Nyomógombok előtétfalas rendszerekhez behelyezett színes lappal M1370, M1372, M1373, M1374, M1375 M db mm 11,5 kg 18,7 kg M1370 Lap: fehér M1371 Lap: rozsdamentes acél-matt M1372 Lap: zöld M1373 Lap: barna Termékkatalógus 2012 M1374 Lap: fényes fekete M1375 Lap: matt fekete

21 Nyomógombok háttérvilágítással 21 ALCA LIGHT M147X-AEZ11Y Nyomógomb előtétfalas rendszerekhez színes betéttel és háttérvilágítással. A megrendeléskor az X helyen az igényelt színű betétet és az Y helyen a háttérvilágítás színét kell bejelölni. A betét színe Fehér Rozsdamentes acél-matt Zöld Barna Fekete-fényes Fekete-matt A háttérvilágítás színe Fehér Kék Zöld Piros Rainbow AEZ310 Háttérvilágítás feszültségforrása, IP 50 Anyaga A nyomógomb háttérvilágításának színe M147X M1470 M1471 M1472 M1473 M1474 M1475 A háttérvilágításának színe AEZ11Y AEZ110 AEZ111 AEZ112 AEZ113 AEZ114 M279 Nyomógombok előtétfalas rendszerekhez Vandal biztos mm 0,12 kg 10 db mm 16,9 kg sárgaréz króm A fürdőszobáját ízlésesen gazdagíthatja egy világító nyomógomb beépítésével. A beépített világító nyomógomb használatakor kellemes, tompított fényforrást kaphat a választott színben. Ezt a tompított világítást biztosan értékelni fogja az otthonában való tájékozódáskor, főleg akkor, ha villany felkapcsolásával nem akarja zavarni a közelállókat. Masszív, felületkezelt fém nyomógomb. Jelentős személyforgalmat bonyolító nyilvános helyekre szánt. A leszereléssel és mechanikai sérülésekkel szemben fokozottan ellenáll. FALSÍK ALATTI RENDSZEREK WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

22 22 Nyomógombok érzékelős Az érzékelős nyomógomb készlet az Alcaplast társaság valamennyi előtétfalas WC-tartálya számára univerzális. A készlet elektronikát és vezérlőszerkezetet tartalmazó nyomógombból áll. Az érzékelős nyomógomb érintésmentes öblítésre szolgál, amely a WC minden egyes használatát követően automatikusan megtörténik. A WC-használat jelzésére infravörös érzékelő szolgál, amely felismeri, mikor hagyja el a használó a WC-t, ezután öblít anélkül, hogy ériteni kellene a nyomógombot. Az érzékelő reakcióideje: 7,5 másodpercnél tovább tartózkodás a WC előtt 0,3 0,7 méterrel. Az öblítés késleltetést a WC elhagyást követő 2 mp-re állították be. Az öblítővíz mennyisége 6 l-re van beállítva. A berendezés része egy mechanikus nyomógomb is, amely a szükséges szervizöblítésre (pl. takarítás) szolgál. Az érzékelős nyomógomb az EU higiéniai szabályainak megfelelően önműködő kiegészítő öblítésre van beprogramozva, amely minden nyolcadik öblítés után, illetve az utolsó WC használat óta eltel 24 órán belül aktiválódik. Az érzékelős öblítés szükség esetén kikapcsolható. Műszaki adatok: Tápfeszültség 24 V Teljesítményfelvétel 0,8 W (nyugalmi állapot), 50 W (szelepkapcsolás után) Hatótávolság 0,3 és 0,7 m között M279S Vandal biztos nyomógombok előtétfalas rendszerekhez, fém, mozgásérzékelővel mm 2,2 kg M370S Nyomógombok előtétfalas rendszerekhez, fehér, mozgásérzékelővel M371S Nyomógombok előtétfalas rendszerekhez, króm, mozgásérzékelővel mm 1,1 kg mm 1,1 kg AEZ300 Szenzoros nyomógomb feszültségforrása, IP50 AEZ301 Szenzoros nyomógomb feszültségforrása, IP20 Termékkatalógus mm 1,48 kg mm 1,24 kg

23 Távvezérelt öblítés 23 A vezérlő távolsága a tartálytól legfeljebb 3 m lehet. A távműködtetésű öblítés készlet a leeresztő pneumatikus vezérléséből, komplett telepítőanyagból (csatlakoztató gumicső, védett gumicső, dübelek, csavarok ) és a kézi- vagy lábvezérlés külső vezérlőegységéből áll. Ú MEO10 Kettős elválasztott elektromos öblítés, kézi, fém, beépítés: falba FALSÍK ALATTI RENDSZEREK MPO10 Távműködtetésű pneumatikus öblítés kézi, fehér, beépítés: falba Az öblítés mennyisége Az öblítés távolsága a tartálytól MPO12 Távműködtetésű pneumatikus öblítés láb, fém, beépítés: padlózatba Az öblítés mennyisége Az öblítés távolsága a tartálytól mm 0,66 kg 6 9 l 3 m mm 0,82 kg 6 9 l 3 m Az öblítés mennyisége Az öblítés távolsága a tartálytól MPO11 Távműködtetésű pneumatikus öblítés kézi, fényes króm, beépítés: falba Az öblítés mennyisége Az öblítés távolsága a tartálytól MPO13 Távműködtetésű pneumatikus öblítés láb, fém, beépítés: falra Az öblítés mennyisége Az öblítés távolsága a tartálytól mm 1,45 kg 2 3,5 l/6 9 l 5 m mm 0,67 kg 6 9 l 3 m mm 0,93 kg 6 9 l 3 m WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

24 24 A berendezés szerelő keretei A104/1200 Szerelőkeret mosdóhoz A104/1000 Szerelőkeret mosdóhoz Szerelési magasság mm 10,8 kg mm ÉV GARANCIA 6 EN kg Szerelési magasság mm 10,1 kg mm ÉV GARANCIA 6 EN kg A104/850 Szerelőkeret mosdóhoz A104A/1200 Szerelőkeret mosdóhoz Szerelési magasság mm 9,6 kg 850 mm ÉV GARANCIA 6 EN kg Szerelési magasság mm 11,5 kg mm ÉV GARANCIA 6 EN kg Termékkatalógus 2012

25 A berendezés szerelő keretei 25 A105/1200 Szerelő keret bidéhez A105/1000 Szerelő keret bidéhez FALSÍK ALATTI RENDSZEREK Szerelési magasság A105/850 Szerelő keret bidéhez Szerelési magasság mm 13,2 kg mm mm 12,1 kg 850 mm ÉV GARANCIA 6 ÉV GARANCIA 6 EN kg EN kg Szerelési magasság A105/450 Szerelő keret bidéhez Szerelési magasság mm 12,6 kg mm mm 9,4 kg 450 mm ÉV GARANCIA 6 ÉV GARANCIA 6 EN kg EN kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

26 26 A berendezés szerelő keretei Ú A106/1200 Szerelőkeret fogantyúhoz A107/1200 Szerelő keret piszoárhoz Szerelési magasság mm 12,9 kg mm ÉV GARANCIA 6 EN kg Szerelési magasság mm 11,0 kg mm ÉV GARANCIA 6 EN kg A107S/1200 Szerelő keret piszoárhoz és érzékelőhöz A113/1200 Fali kombi WC-hez Szerelési magasság mm 12,1 kg mm ÉV GARANCIA 6 EN kg Szerelési magasság mm 12,5 kg mm ÉV GARANCIA 6 EN kg Ú A114S/1200 Szerelő keret fügesztett WC-hez és érzékelőhöz Termékkatalógus 2012 Szerelési magasság mm 13,9 kg mm ÉV GARANCIA 6 EN kg

27 Piszoáros öblítők 27 ASP1 Automata piszoáröblítő, 12 V (hálózati táplálás) ASP2 Automata piszoáröblítő, 6 V (elemes táplálás) FALSÍK ALATTI RENDSZEREK M717 A107S tartóelem ASP1, ASP2 szenzor nyílással mm 2,6 kg 0,61 kg mm 2,5 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

28

29 Szelepek 30 FELTÖLTŐ SZELEPEK Az ALCAPLAST felöltőszelepek hidromechanikai elven működnek, azaz az adott vízellátó hálózatban uralkodó nyomás hatására záródnak. Szerkezeti kialakításuknak és a felhasznált anyagoknak köszönhetően a feltöltés során magas szintstabilitást és korlátozott érzékenységet mutatnak a víznyomás változásaira. 32 ÖBLÍTŐ SZELEPEK A leeresztők fokozottan univerzálisak a legkülönfélébb típusú tartályokhoz. Optimális leeresztett vízmennyiségbeállítási lehetőséggel vannak ellátva, hogy a kiválasztott kerámiával biztosítani tudják a maximálisan hatásos öblítést. Az ALCAPLAST leeresztőit a felhasználók által az évek során igazolt fokozott megbízhatóság és hosszú élettartam jellemzi. Az összes öblítő-szelep vagy STOP-rendszerben vagy DUAL-rendszerben (tehát félmennyiségű vagy teljes mennyiségű öblítés) működő takarékos funkciójú. Az öblítőgombok fényes króm illetve fehér felületűek. A szelepek konstrukciójuk révén egyúttal gondoskodnak az öblítőszekrény fedelének rögzítéséről. A tartály-fedélen található, 42 mm-nél kisebb nyílás esetén olyan fedelet is választhatunk, mely lehetővé teszi kis-nyílású szelepek használatát a fedélen. A műanyag tartálynál alkalmazandó öblítő-szelepek beállítható vízmennyiséggel működnek és kombinálhatók más 60 mm átmérőjű öblítőnyílású tartálymárkákkal. Szerkezetük lehetővé teszi a szelep optimális magasságban történő beállítását a tartály magasságától függően. 34 MŰANYAG WC TARTÁLYOK Az ALCAPLAST WC tartályok felszerelhetők alacsony, közepes és magas helyzetben is. A szerelvény tartalmazza a teljes csapkészletet és az össze többi tartozékot, amely az egyes szerelési módszerekhez szükséges. A 8 literes térfogat biztosítja a hatékony öblítést, lehetővé teszi az öblítővíz mennyiségének változtatását mind DUAL-módban, mind STOP-rendszerben. A tartály belsejében található polisztirol betét meggátolja a harmatosodást. A szerkezeti megoldás biztosítja, hogy kényelmesen kezelhető legyen mind a gyermekek, mind a mozgássérült személyek számára. Az alkalmazott anyag nem sárgul meg, és renkívül karcálló. Mindkét tartály takarékos és gazdaságos vízhasználatot biztosít. Az Alca UNI DUAL tartályt költséges átépítések nélkül telepítheti fürdőszobájában. A meglévő tartály akasztófüleire kell csak felfüggesztenie az A93-at, mivel az akasztófülek távolsága azonos. 35 ÖBLÍTŐ RENDSZEREK A szerelvény oldalsó vagy alsó töltőcsapból, kettős vagy stop-rendszerű öblítő szelepből, rögzítő-elemekből és tömítésből áll. A rögzítő készlet tartalma: csavarok tartály rögzítésére a WC csészére, amelyet különböző méretekben és kivitelben szállítunk. A tömítések széles skálája biztosítja a tartály megbízható és szorosan illeszkedő rögzítését a WC csészéhez kombi WC-nél. Minden készlet tartalmazza az oldalsó töltőcsap nyílásának záródugóját, amellyel a használaton kívüli oldal lezárható.

30 30 Feltöltő szelepek A15 1/2" Feltöltő szelep oldalsó (kerámia tartályokhoz) A15 3/8" Feltöltő szelep oldalsó (kerámia tartályokhoz) 75 db 11,8 kg 75 db 11,2 kg A15P 1/2" Feltöltő szelep oldalsó (műanyag tartályokhoz) A15P 3/8" Feltöltő szelep oldalsó (műanyag tartályokhoz) 75 db 11,6 kg 75 db 11,2 kg A16 1/2" Feltöltő szelep oldalsó fém menetes (kerámia tartályokhoz) A16 3/8" Feltöltő szelep oldalsó fém menetes (kerámia tartályokhoz) Termékkatalógus db 14,5 kg 75 db 14,2 kg

31 Feltöltő szelepek 31 A16P 3/8" Feltöltő szelep oldalsó fém menetes (műanyag tartályokhoz) FALSÍK ALATTI RENDSZEREK A17 1/2" Feltöltő szelep alsó A18 1/2" Feltöltő szelep oldalsó fém menetes 75 db 12,7 kg 50 db 12,3 kg 50 db 14,7 kg A17 3/8" Feltöltő szelep alsó A18 3/8" Feltöltő szelep oldalsó fém menetes 50 db 11,8 kg 50 db 13,9 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

32 32 Öblítő szelepek A2000 Öblítő szelep stop gombos A05 Öblítő szelep kiemelt stop gombos START STOP START STOP 25 db 10,0 kg 25 db 8,4 kg A08 Öblítő szelep kettős gombbal ±28 mm 16 db 7,6 kg A02 Öblítő szelep alacsony fekvésű tartályhoz stop gombos A03 Öblítő szelep magasan fekvő zárótömítéssel Termékkatalógus 2012 ±27 mm DUAL 3 l/6 l 25 db 8,6 kg 25 db 8,4 kg

33 Öblítő szelepek 33 A03A Öblítő szelep magasan fekvö zárótömítéssel A06 Öblítő szelep A100, A101, A102 FALSÍK ALATTI RENDSZEREK A06/850 Öblítő szelep csökkentett modulokhoz Ú A09A Öblítő szelep Slimmodul Gazdaságos öblítés beállítás 35 db 7,2 kg 25 db 7,0 kg 16 db 7,7 kg 2,6 5 l/4 9 l A07 Öblítő szelep alacsony fekvésű A93 tartályhoz Ú A09B Öblítő szelep Slimmodul Az öblítés mennyisége 25 db 7,0 kg 25 db 8,0 kg 20 db 6,2 kg 3/6 l WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

34 34 Műanyag WC tartályok A93 Univerzális WC tartály ALCA UNI DUAL Gazdaságos öblítés beállítás mm 3,1 kg 3/5 8 l A94 Univerzális WC tartály ALCA UNI START/STOP Univerzális akasztók elhelyezésükell és formályukal megegyeznek az edig hásznált tartályokal Gazdaságos öblítés beállítás mm 2,6 kg START/STOP A95 Osztott öblítő csö Ø32 mm + betét A950 Öblítőcső készlet Ø35 mm Termékkatalógus mm 0,3 kg mm 0,5 kg

35 Öblítő rendszerek 35 SA2000 1/2" Öblítő készlet stop gombos Csomag tartama: A15 1/2", A2000, dugó, csavarok, tomítések FALSÍK ALATTI RENDSZEREK SA2000S 1/2" Öblítő rendszer stop gombos magasság állítással Csomag tartama: A17 1/2", A2000, csavarok, tomítések START STOP 20 db SA2000 3/8" Öblítő készlet stop gombos Csomag tartama: A15 3/8", A2000, dugó, csavarok, tomítések 13,2 kg START STOP 20 db 12,9 kg START STOP 20 db 12,7 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

36 36 Öblítő rendszerek SA2000S 3/8" Öblítő rendszer stop gombos magasság állítással Csomag tartama: A17 3/8", A2000, csavarok, tomítések START STOP 20 db 13,8 kg SA08 1/2" Öblítő rendszer kettős gombbal fix öblítéssel Csomag tartama: A15 1/2", A08, dugó, csavarok, tomítések DUAL 3 l/6 l 16 db 11,5 kg SA08 3/8" Öblítő rendszer kettős gombbal fix öblítéssel Csomag tartama: A15 3/8", A08, dugó, csavarok, tomítések Termékkatalógus 2012 DUAL 3 l/6 l 16 db 11,4 kg

37 Öblítő rendszerek 37 FALSÍK ALATTI RENDSZEREK SA08S 1/2" Öblítő rendszer kettős gombbal fix öblítéssel Csomag tartama: A17 1/2", A08, csavarok, tomítések SA08S 3/8" Öblítő rendszer kettős gombbal fix öblítéssel Csomag tartama: A17 3/8", A08, csavarok, tomítések DUAL 3 l/6 l 16 db 12,8 kg DUAL 3 l/6 l 16 db 12,6 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

38

39 WC-ülőke 40 ANTIBAKTERIÁLIS Az A60 univerzális WC-ülőke olyan polipropilénből készül, melynek tulajdonságai garantálják a fokozott formatartóságot és színtartóságot. Az anyag különlegesen alacsony hővezető tulajdonsága nagymértékben csökkenti a hideg felület érzetét. A masszív szerkezet kiválóan ellenáll a külső mechanikus sérülésekkel szemben, és a félfényes kinézet hatékonyan növeli a szokványos felületi szennyeződésekkel szembeni ellenállást. A változtatható csavarokkal az WC ülőke sokféle WC csészére rászerelhető, garantálja a hosszú élettartamot és a magas használati értéket. Az A60 WC-ülőke újonnan antibakteriális kialakításban új attraktív csomagolásban is elérhető. Az ülőke bevizsgálása során bizonyítást nyert, hogy a baktériumok sűrűsége akár két nagyságrenddel is kisebb lehet, ami annyit jelent, hogy az antibakteriális kialakítású ülőke gátolja baktériumok megtelepedését. 40 DUROPLAST Az ülőke duroplaszt anyagból készül, amely egy hőre keményedő anyag. A termék így ellenáll a mechanikai sérülésekkel, hagyományos tisztítószerekkel és tömény vegyszerekkel szemben. Az anyag hosszútávon megőrzi mechanikai tulajdonságait és színét. 41 SOFTCLOSE Biztonsági lassító rendszerrel felszerelt ülőke. A fedél és ülőke, a pántokban elhelyezett speciális megoldás segítségével lassan süllyed a csészére. A rendszer meggátolja a WC-csésze és ülőke sérülését, és egyúttal hatásos védelmet nyújt a személyi sérüléssel szemben is. A Softclose ülőke alkalmas nyilvános illemhelyekre, akár mozgássérült WC-be is. Az ülőke két állítható nemesacél pánttal van ellátva, amelyeknek köszönhetően a szerelés során igazodni lehet a WC-csésze méretéhez. A kiválasztott nemesacél anyag a mechanikai és vegyi sérülésekkel szemben ellenáll és megkönnyíti a tisztántartást. A click/clack rögzítő rendszer jelentősen könnyíti és gyorsítja a WC csésze tisztítását. A rögzítőrendszer a pánt belső részén elhelyezett gombok egyszerű megnyomásával lehetővé teszi az ülőke meglazítását. Ezzel az ülőke egyszerűen leemelhető a WC-csészéről. 43 ALAP Az univerzális WC ülőkék egészségre ártalmatlan, alaktartó és színtartó polipropilénből készülnek.

40 40 WC-ülőke Antibakteriális, Duroplast A60 WC ülőke Antibakteriális P09 Pántok A60 számára 1 pár 0,058 kg Kompatibilitási táblázat 13 db mm 18,9 kg JIKA KOLO IDEAL STANDART CERSANIT KERASAN SANKER Mio, Lyra, Dino, Olymp, Zeta, Roman, Lukas, Rigo, Norma Style, Nova top, Delta (Nova) Ecco President, Terra Flora Animo A61 WC ülőke Duroplast Z268 Pántok A61 számára 1 pár 0,066 kg Kompatibilitási táblázat 10 db mm 18,7 kg JIKA KOLO CERSANIT GUSTAVSBERG KERAMIN Olymp, Zeta, Lyra plus (závěsná) Rekord, Panda, Primo Merida, Family, Terra Saval Grand A62 WC ülőke Duroplast univerzális Z127 Pántok A62 számára Termékkatalógus db mm 21,3 kg 1 pár 0,130 kg Kompatibilitási táblázat JIKA KOLO IDEAL STANDART CERSANIT LAUFEN GUSTAVSBERG KERAMIN Mio, Lyra, Dino, Olymp, Cubito, Zeta, Roman Rekord, Nova top, Nova, Delta, Panda, Primo Ecco Lotos, Terra, Merida, Roma, Family, Solari, Classic, Ellada, Market Pro, Sedan Saval Grand

41 WC-ülőke Softclose 41 A64 Lassú leeresztésű WC űlöke Softclose Z137 Pántok A64, A65, A66, A67 számára FALSÍK ALATTI RENDSZEREK 1 pár 0,110 kg A65 Lassú leeresztésű WC űlöke Softclose A66 Lassú leeresztésű WC űlöke Softclose 5 db mm 12,5 kg 5 db mm 14,0 kg 5 db mm 15,0 kg Kompatibilitási táblázat JIKA KOLO IDEAL STANDART CERSANIT KERASAN KERAMIN Z137 Pántok A64, A65, A66, A67 számára 1 pár 0,110 kg Kompatibilitási táblázat JIKA KOLO IDEAL STANDART CERSANIT KERASAN KERAMIN Z137 Pántok A64, A65, A66, A67 számára 1 pár 0,110 kg Kompatibilitási táblázat JIKA KOLO IDEAL STANDART CERSANIT KERASAN LAUFEN Lyra, Lyra Plus, Dino, Olymp, Zeta, Roma Nova top, Nova, Primo, Style, Delta, Impulz Ecco President, Terra, Family, Solari, Classic Godia Grand Lyra, Dino, Olymp, Zeta, Roma Nova top, Nova, Primo, Style, Delta, Impulz Ecco President, Terra, Family, Solari, Classic, Ellada Godia Grand Mio, Dino, Olymp, Cubito, Zeta Style, Quatro, Impulz Ecco President, Merida, Terra Flo Pro, Form WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

42 42 WC-ülőke Softclose A67 Lassú leeresztésű WC űlöke Softclose Z137 Pántok A64, A65, A66, A67 számára 1 pár 0,110 kg Kompatibilitási táblázat 5 db mm 16,0 kg JIKA KOLO CERSANIT KERASAN LAUFEN Mio, Dino, Olymp, Cubito, Zeta Style, Quatro, Impulz President, Merida, Terra Flo Pro, Form Termékkatalógus 2012

43 WC-ülőke Alap 43 A68 WC-ülőke gyermekbetét A3550 WC ülőke műanyag FALSÍK ALATTI RENDSZEREK A3551 WC ülőke műanyag 7 db mm 2,3 kg 15 db mm 14,0 kg A3553 WC ülőke műanyag 15 db mm 14,0 kg mm 15,5 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

44

45 Zuhany folyókák 46 EGYENES VONALÚ ZUHANY FOLYÓKÁK Az egyenesvonalú zuhany folyókák perforált vagy tömör rácsok, illetve padlóburkolóba helyezhető rácsok telepítésére szolgál. A víz a rács szélein és a rács nyílásain át folyik a zuhanyfolyókába. Elhelyezhető a helység középső vagy falhoz közeli részébe is. 51 LEFOLYÓ RENDSZER Ez a rendszer a falba építésre szolgál. Az elfolyó nyílásba egy fedelet helyeznek, amely a falak burkolati része. A fedél felülete polírozott fényű rozsdamenetes acélból vagy fali csempe berakására szolgáló kerettel rendelkezik. A víz csak a fali csempe és a vízelvezető rendszer széle között folyik el. A rendszer elhelyezkedését tekintve frekventált személyforgalmú helyekre kiválóan alkalmas medencék, fürdők és wellness központok. 52 SAROKBA ÉPÍTHETŐ ZUHANY FOLYÓKÁK Ez a zuhanyfolyóka kizárólag a zuhanyozó sarkába építhető, amelyet két szigetelt fal alkot. A függőleges perem lehetővé teszi az egyszerű beszerelést és a falak tökéletes szigetelését. A zuhanyfolyókához masszív perforált rácsok helyezhetők. A rozsdamentes acél szél a padlóburkolat és a rács közötti egyenletes átmenetre szolgál. A víz a rács szélein és a rács nyílásain át folyik a zuhanyfolyókába. 54 EGYENES VONALÚ ZUHANY FOLYÓKÁK MŰANYAGBÓL Az egyenesvonalú műanyag zuhany folyókák az alacsony 6,2 cm-es építési magasságnak köszönhetően különösen a társasházak felújításához alkalmasak. Fagyálló és vegyszerálló műanyagból készülnek, teljesen szétszerelhetők egészen a szennyvízcsőig. Minden csomagolás tartalmazza a teljes folyóka készletet és a rácsot a tartozékokkal együtt. 56 ZUHANY FOLYÓKÁK TARTOZÉKAI 57 TÚLFOLYÓ RÁCSOK

46 46 Egyenes vonalú zuhany folyókák A zuhany folyókák és rácsok hosszanti változatai 130. oldal. Ú APZ1, APZ101 Low Zuhany folyóka a perforált rácsokra szolgáló peremmel ÉV GARANCIA 25 APZ1 85 mm LINE Rozsdamentes fény/matt APZ mm PURE Rozsdamentes fény/matt CUBE Rozsdamentes fény/matt Termékkatalógus 2012 Zuhanysarok szélessége (mm) A zuhany folyóka/rács hossza L (mm) APZ1 APZ101 Minimális aljzatbeton vastagság (H1) 85 mm 55 mm Teljes szerkezeti magasság (H2) mm mm A zuhanyfolyóka szélessége (G) 60 mm 60 mm A burkolat maximális vastagsága 12 mm 12 mm A zuhanyfolyókák átfolyása (ČSN EN 1253) 60 l/perc. 35 l/perc. Szennyvízelvezető cső (D) Ø50 Ø40 Terhelési osztály (ČSN EN 1253) Anyaga a folyóka ház (ČSN 17240) Rozsdamentes acél DIN Anyaga bűzelzáró PP HOPE Rozsdamentes fény/matt BUBLE Rozsdamentes fény/matt DREAM Rozsdamentes fény/matt APZ1-850 APZ1-850 APZ mm 3,38 kg LINE-850 LINE-850 LINE mm 0,67 kg

47 Egyenes vonalú zuhany folyókák 47 Ú APZ4 Flexible, APZ104 Flexible Low Zuhany folyóka perforált rács behelyezésére szolgáló széllel és állítható peremmel a falhoz ÉV GARANCIA 25 FALSÍK ALATTI RENDSZEREK 15 mm 10 mm APZ4 85 mm APZ mm Zuhanysarok szélessége (mm) A zuhany folyóka/rács hossza L (mm) APZ4 APZ104 Minimális aljzatbeton vastagság (H1) 85 mm 55 mm Teljes szerkezeti magasság (H2) mm mm A zuhanyfolyóka szélessége (G) 60 mm 60 mm A burkolat maximális vastagsága 12 mm 12 mm A zuhanyfolyókák átfolyása (ČSN EN 1253) 60 l/perc. 35 l/perc. Szennyvízelvezető cső (D) Ø50 Ø40 Terhelési osztály (ČSN EN 1253) A perem eltolása mm mm Anyaga a folyóka ház (ČSN 17240) Rozsdamentes acél DIN Anyaga bűzelzáró APZ4-850 APZ4-850 APZ4-850 PP mm 4,33 kg LINE Rozsdamentes fény/matt PURE Rozsdamentes fény/matt CUBE Rozsdamentes fény/matt HOPE Rozsdamentes fény/matt BUBLE Rozsdamentes fény/matt DREAM Rozsdamentes fény/matt LINE-850 LINE-850 LINE mm 0,67 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

48 48 Egyenes vonalú zuhany folyókák Ú APZ6 Professional, APZ106 Professional Low Zuhany folyóka széllel tömör rácshoz ÉV GARANCIA 25 APZ6 95 mm GP1204 Fekete üveg rozsdamentes matt APZ mm GP GP Ø65, hossz 870 mm GP ,69 kg GL1200 Fehér üveg Zuhanysarok szélessége (mm) A zuhany folyóka/rács hossza L (mm) GL1202 Zöld üveg GL1203 Barna üveg Termékkatalógus 2012 APZ6 APZ106 Minimális aljzatbeton vastagság (H1) 95 mm 65 mm Teljes szerkezeti magasság (H2) mm mm A zuhanyfolyóka szélessége (G) 60 mm 60 mm A burkolat maximális vastagsága 12 mm 12 mm A zuhanyfolyókák átfolyása (ČSN EN 1253) 60 l/perc. 35 l/perc. Szennyvízelvezető cső (D) Ø50 Ø40 Anyaga a folyóka ház (ČSN 17240) Rozsdamentes acél DIN Anyaga bűzelzáró PP GL1204 Fekete üveg APZ6-850 APZ6-850 APZ mm 3,79 kg GL GL Ø65, hossz 870 mm GL ,46 kg

49 Egyenes vonalú zuhany folyókák 49 DESIGN Rozsdamentes acél fényes/matt MI1200 Fehér műkő ROZSDAMENTES ACÉL Ezeket a rácsokat a következő kódokkal jelölték: DESIGN alapja rozsdamentes U-profil gömbölyített éllel. Kétféle választékban: fényes vagy matt. POSH a U-alapprofilra egy masszív rozsdamentes acél lapot ragasztottak az élek letisztult vonalaival. A felület matt kivitelben készült. Terhelési osztály. DESIGN-850 DESIGN-850 DESIGN-850 MI1205 Fekete matt műkő MI1206 Homok színű műkő MI1207 Gránit színű műkő mm 0,87 kg MI MI Ø65, hossz 870 mm MI ,27 kg ÜVEG Ezeket a rácsokat a következő kódokkal jelölték: GL család edzett üveg GP család edzett üveg és rozsdamentes acél kombinációja Az U-alapprofilra masszív, edzett, különböző színárnyalatú üveglapot ragasztottak. Az üveg törésálló, és megfelel a ČSN EN biztonsági szabványnak. Terhelési osztály H1,5. POSH Rozsdamentes acél matt POSH-850 POSH-850 POSH-850 MP1200 Fehér műkő rozsdamentes acél matt MP1205 Fekete matt műkő rozsdamentes acél matt MP1206 Homok színű műkő rozsdamentes acél matt MP1207 Gránit színű műkő rozsdamentes acél matt ÁSVÁNY Ezeket a rácsokat a következő kódokkal jelölték: MI család műkő MP család műkő és rozsdamentes acél kombinációja Az U-alapprofilra magas fényű műkő lapot ragasztottak matt kivitelben, különböző színárnyalatokban. A rács törésálló, ellenáll a tisztítószereknek és vegyszereknek. Alacsony hővezető képessége miatt nem zsugorodik. Kevésbé láthatók rajtuk a megszáradt vízcseppek. Terhelési osztály H1, mm 2,01 kg MP MP Ø65, hossz 870 mm MP ,74 kg FALSÍK ALATTI RENDSZEREK WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

50 50 Egyenes vonalú zuhany folyókák Ú APZ7 Floor, APZ107 Floor Low Zuhany folyóka peremmel rács behelyezésére ÉV GARANCIA 25 APZ7 95 mm FLOOR A rács termék része APZ mm Példa a rácsra behelyezett padlóburkolattal Példa a rácsra behelyezett vízálló fa padlóburkolattal Zuhanysarok szélessége (mm) A zuhanyfolyóka/rács hossza L (mm) Termékkatalógus 2012 APZ7 APZ107 Minimális aljzatbeton vastagság (H1) 95 mm 65 mm Teljes szerkezeti magasság (H2) mm mm A zuhanyfolyóka szélessége (G) 60 mm 60 mm A burkolat maximális vastagsága 12 mm 12 mm A zuhanyfolyókák átfolyása (ČSN EN 1253) 60 l/perc. 35 l/perc. Szennyvízelvezető cső (D) Ø50 Ø40 Terhelési osztály (ČSN EN 1253) Anyaga a folyóka ház (ČSN 17240) Rozsdamentes acél DIN Anyaga bűzelzáró PP APZ7-FLOOR-850 APZ7-FLOOR-850 APZ7-FLOOR mm 5,08 kg

51 Lefolyó rendszer 51 Ú APZ5 Spa Lefolyó rendszer a falba építéshez ÉV GARANCIA 25 FALSÍK ALATTI RENDSZEREK Zuhanysarok szélessége (mm) A zuhanyfolyóka/rács hossza L (mm) Minimális aljzatbeton vastagság (H1) Teljes szerkezeti magasság (H2) A fedél szélessége (G) A burkolat maximális vastagsága A zuhanyfolyókák átfolyása (ČSN EN 1253) Szennyvízelvezető cső (D) Beépítési mélység (T) APZ5 100 mm mm 60 mm 12 mm 60 l/perc. Ø50 64 mm Anyaga a folyóka ház (ČSN 17240) Rozsdamentes acél DIN Anyaga bűzelzáró APZ5-SHADE-850 APZ5-SHADE-850 APZ5-SHADE-850 ALCA LIGHT Padlófolyóka megvilágítása APZ5 Spa PP mm 5,55 kg EDEN Rozsdamentes acél fényes SHADE Rozsdamentes acél matt TWIN A csempe behelyezésére KÉK AEZ121 Az APZ5 Spa folyóka megvilágítás hosszanti változatai Megvilágítás színe A folyóka hossza (mm) Fehér AEZ AEZ AEZ AEZ AEZ Kék AEZ AEZ AEZ AEZ AEZ Zöld A megvilágítás kódja a folyóka hosszában AEZ AEZ AEZ AEZ AEZ Piros AEZ AEZ AEZ AEZ AEZ Szivárvány AEZ AEZ AEZ AEZ AEZ Az APZ5 Spa folyóka megvilágítás fényforrása AEZ 320 WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

52 52 Sarokba építhető zuhany folyókák Ú ARZ1 Sarokba építhető szél nélküli zuhany folyóka sarokba helyezhető perforált ráccsal ÉV GARANCIA 25 ARZ1 100 mm LIFE Rozsdamentes acél matt Termékkatalógus 2012 ARZ1 Minimális aljzatbeton vastagság (H1) 100 mm Teljes szerkezeti magasság (H2) mm A méretei (L1 L2) mm A zuhanyfolyókák méretei (G1 G2) mm A padló és burkolat maximális vastagsága 12 mm A zuhanyfolyókák átfolyása (ČSN EN 1253) 60 l/perc. Szennyvízelvezető cső (D) Ø50 Terhelési osztály (ČSN EN 1253) Anyaga a folyóka ház (ČSN 17240) Rozsdamentes acél DIN Anyaga bűzelzáró PP GRACE Rozsdamentes acél matt ARZ1 ARZ1 ARZ mm 2,74 kg LIFE LIFE LIFE mm 1,24 kg

53 Sarokba építhető zuhany folyókák 53 FALSÍK ALATTI RENDSZEREK TIME Rozsdamentes acél matt VIEW Rozsdamentes acél matt TRITON Rozsdamentes acél matt WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

54 54 Egyenes vonalú zuhany folyókák műanyagból Ú APZ8 Simple Zuhany folyóka a perforált rácsokra szolgáló peremmel APZ8 62 mm A rács a csomag tartama Rozsdamentes fény/matt Zuhanysarok szélessége (mm) A zuhany folyóka/rács hossza L (mm) A folyóka és rács kódja APZ8-750M APZ8-850M APZ8-950M Termékkatalógus 2012 Minimális aljzatbeton vastagság (H1) Teljes szerkezeti magasság (H2) A zuhanyfolyóka szélessége (G) A burkolat maximális vastagsága A zuhanyfolyókák átfolyása (ČSN EN 1253) Szennyvízelvezető cső (D) Terhelési osztály (ČSN EN 1253) Anyaga a folyóka ház Anyaga bűzelzáró APZ8 62 mm 75 mm 60 mm 12 mm 30 l/perc. Ø40 PP PP Csomagolás tartama: folyóka rács idomszerelő szalag a folyóka hossza mentén kombinált bűzelzáró 2 kamrás rögzítő készlet (csavarok, dübelek, 4 pár tartó) APZ8-850M APZ8-850M APZ8-850M mm 1,96 kg

55 Egyenes vonalú zuhany folyókák műanyagból 55 Ú APZ9 Simple Zuhany folyóka a perforált rácsokra szolgáló peremmel FALSÍK ALATTI RENDSZEREK APZ9 62 mm Zuhanysarok szélessége (mm) Minimális aljzatbeton vastagság (H1) Teljes szerkezeti magasság (H2) A zuhanyfolyóka szélessége (G) A burkolat maximális vastagsága A zuhanyfolyókák átfolyása (ČSN EN 1253) Szennyvízelvezető cső (D) Terhelési osztály (ČSN EN 1253) Anyaga a folyóka ház Anyaga bűzelzáró A zuhany folyóka/rács hossza L (mm) A folyóka és rács kódja APZ9-750M APZ9-850M APZ9-950M APZ9-850M APZ9-850M APZ9-850M APZ9 62 mm 75 mm 60 mm 12 mm 30 l/perc. Ø40 PP PP mm 1,96 kg A rács a csomag tartama Rozsdamentes fény/matt Csomagolás tartama: folyóka rács idomszerelő szalag a folyóka hossza mentén kombinált bűzelzáró 2 kamrás rögzítő készlet (csavarok, dübelek, 4 pár tartó) WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

56 56 Zuhany folyókák tartozékai ACH001 Univerzális tisztító ALCA Ú AHP80 Vízszigetelő szalag hossz mm 0,60 kg 0,20 kg Ú LINE-100L, LINE-100M LINE kiegészítő rács darab, rozsdamentes, fényes-matt Ú PURE-100L, PURE-100M PURE kiegészítő rács darab, rozsdamentes, fényes-matt mm 0,13 kg mm 0,14 kg Termékkatalógus 2012 Ú Rozsdamentes léc az esésbe hozott padlóhoz 1000/ / /26 25/28 Anyaga (ČSN 17240) Rozsdamentes acél DIN A rozsdamentes lécek változatainak táblázata az esésbe hozott padlóhoz Kód Hossz (mm) A padlóburkoló vastagsága (mm) Típusa APZ 901M/ Bal APZ 902M/ Jobb APZ 903M/ Bal APZ 904M/ Jobb Kód Hossz (mm) A padlóburkoló vastagsága (mm) Típusa APZ 901M/ Bal APZ 902M/ Jobb APZ 903M/ Bal APZ 904M/ Jobb Kivitele Rozsdamentes acél matt Rozsdamentes acél matt Rozsdamentes acél matt Rozsdamentes acél matt Kivitele Rozsdamentes acél matt Rozsdamentes acél matt Rozsdamentes acél matt Rozsdamentes acél matt

57 Zuhany folyókák tartozékai/túlfolyó rácsok 57 Túlfolyó rácsok változatai 129. old. Ú P065 Bűzelzáro a műanyag folyóka számára FALSÍK ALATTI RENDSZEREK 0,074 kg Rács anyaga (ČSN ) Rozsdamentes acél AISI 316 Alátétek anyaga Rács anyaga (ČSN ) Rozsdamentes acél AISI 316 Alátétek anyaga < 50 mm AP1, AP2 Túlfolyórács csúszásgátló nélkül AP3, AP4 Túlfolyórács csúszásgátlóval AP1 AP2 AP3 AP4 PVC PVC ÉV GARANCIA 15 ÉV GARANCIA 15 WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

58

59 Padló lefolyók 60 PADLÓ LEFOLYÓK FORMATERVEZETT RÁCCSAL Az ALCA formatervezett ráccsal kivitelezett padlólefolyók folyókakád nélküli kivitelezést nyújtanak a zuhanysarkak számára. A bemenet szélét úgy tervezték, hogy biztonságos legyen az épület vízszigeteléséhez csatlakozás. A 44 l/perc. víz elfolyás biztosítja a nagyméretű zuhanyrózsák biztonságos víz elvezetését. 62 PADLÓ LEFOLYÓK ROZSDAMENTES RÁCCSAL Zuhany folyókák rozsdamentes ráccsal az EN 1253 szabvány szerint készülnek, és megfelelnek a mezítlábas használat követelményeinek. Kapható mm vagy mm méretű rácsokkal, különféle előkészítési szintekkel az építkezés vízszigetelésére való csatlakozással. A folyókák vizes, száraz vagy kombinált bűzelzáróval rendelkeznek. 66 PADLÓ LEFOLYÓK MŰANYAG RÁCCSAL A zuhany folyókák műanyag ráccsal az az EN 1253 szabvány szerint készülnek, és megfelelnek a mezítlábas használat követelményeinek. Kapható mm vagy mm méretű rácsokkal. A folyókák vizes bűzelzáróval rendelkeznek. 68 PADLÓ LEFOLYÓK ALKATRÉSZEK A zuhany folyókák minden alkatrésze kölcsönösen kompatibilis és szükség esetén az egyes részek külön is megvásárolhatók. 73 SZIGETELŐ SZALAGOK A szigetelő szalagok használata biztosítja a tökéletes átjárást az építkezési szerkezetek és a Zuhany folyókák között. A folyamatosan tapadó és alakítható szalagok anyaga garantálja a pontos tapadást az alaphoz. 74 UNIVERZÁLIS VÍZELVEZETŐK Az univerzális esővíz elvezető (geiger-rács) (a mechanikus sérülésekkel és hővel szemben is) ellenálló polipropilénből készül. Szerkezete a történelmi öntöttvas geiger-rács alapján készül, de rendelkezik száraz vízzáróval a vízszint emelkedése ellen. Anyaga UV stabilizátort tartalmaz, ami védi a felületet a fakulástól. 76 UNIVERZÁLIS VÍZELVEZETŐK ALKATRÉSZEK Az univerzális esővíz összefolyó összes látható része, három színben van kínálatban.a részek színtől függően cserélhetők cserélhetők. Az alapkínálatban funkcionális részek is vannak billenőzár és a szennyeződést felfogó gyűjtő.

60 60 Padló lefolyók formatervezett ráccsal Ú APV101 Padló lefolyó /50 oldalsó rács sárgaréz króm vizes szagmentesítő UNI Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 8,2 kg 44 l/perc. Ú APV102 Padló lefolyó /50 oldalsó rács sárgaréz króm vizes szagmentesítő UNI Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 8,3 kg 44 l/perc. Ú APV103 Padló lefolyó /50 oldalsó rács sárgaréz króm vizes szagmentesítő UNI Termékkatalógus 2012 Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 8,1 kg 44 l/perc.

61 Padló lefolyók formatervezett ráccsal 61 Ú APV201 Padló lefolyó /50/75 közvetlen rács sárgaréz króm vizes szagmentesítő UNI FALSÍK ALATTI RENDSZEREK Terhelési fokozat (ČSN EN 1253) Átfolyás Ú APV202 Padló lefolyó /50/75 közvetlen rács sárgaréz króm vizes szagmentesítő Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 8,3 kg 44 l/perc. 8 db mm 8,4 kg 44 l/perc. Ú APV203 Padló lefolyó /50/75 közvetlen rács sárgaréz króm vizes szagmentesítő Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 8,2 kg 44 l/perc. UNI UNI WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

62 62 Padló lefolyók rozsdamentes ráccsal Ú APV3344 Padló lefolyó /50/75, oldalsó, rozsdamentes ráccsal, rozsdamentes perem és fedél a szigetelés 2. szintjén, vizes és száraz bűzelzáróval EXTER UNI Ú APV4344 Podlahová vpust /50/75 přímá, mřížka nerez, nerezová příruba a límec 2. úrovně izolace, vodní a suchá zápachová uzávěra EXTER UNI Terhelési fokozat (ČSN EN 1253) Átfolyás vizes/száraz 8 db mm 10,1 kg 44/80 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás vizes/száraz 8 db mm 10,0 kg 44/80 l/perc. Ú APV3444 Podlahová vpust /50/75 boční, mřížka nerez, nerezová příruba a límec 2. úrovně izolace, vodní a suchá zápachová uzávěra EXTER UNI Ú APV4444 Podlahová vpust /50/75 přímá, mřížka nerez, nerezová příruba a límec 2. úrovně izolace, vodní a suchá zápachová uzávěra EXTER UNI Terhelési fokozat (ČSN EN 1253) Átfolyás vizes/száraz 8 db mm 11,6 kg 44/80 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás vizes/száraz 8 db mm 11,2 kg 44/80 l/perc. Ú APV26C Padló lefolyó /50, oldalsó, rozsdamentes ráccsal, fedél 2. szintű szigetelés, száraz bűzelzáróval EXTER Termékkatalógus 2012 Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 5,2 kg 80 l/perc.

63 Padló lefolyók rozsdamentes ráccsal 63 Ú APV1324 Padló lefolyó /50/75, oldalsó, rozsdamentes ráccsal, rozsdamentes perem és fedél a szigetelés 2. szintjén, kombinált SMART bűzelzáróval UNI Ú APV2324 Padló lefolyó /50/75, rozsdamentes perem és fedél a szigetelés 2. szintjén, kombinált SMART bűzelzáróval UNI FALSÍK ALATTI RENDSZEREK Balení karton Rozměr karton Hmotnost karton Třída zatížení (ČSN EN 1253) Průtok Ú APV1321 Padló lefolyó /50, oldalsó, rozsdamentes ráccsal, kombinált SMART bűzelzáróval Balení karton Rozměr karton Hmotnost karton Třída zatížení (ČSN EN 1253) Průtok Ú APV1311 Padló lefolyó /50, oldalsó, rozsdamentes ráccsal, vizes bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 9,6 kg 31,2 l/perc. UNI 8 db mm 6,6 kg 31,2 l/perc. UNI 8 db mm 6,6 kg 44 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás Ú APV2321 Padló lefolyó /50/75, közvetlen, rozsdamentes ráccsal, kombinált SMART bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás Ú APV2311 Padló lefolyó /50/75, közvetlen, rozsdamentes ráccsal, vizes bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 9,4 kg 31,2 l/perc. UNI 8 db mm 6,7 kg 31,2 l/perc. UNI 8 db mm 6,7 kg 44 l/perc. WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

64 64 Padló lefolyók rozsdamentes ráccsal Ú APV31 Padló lefolyó /50 oldalsó rozsdamentes kombinált SMART bűzelzáróval Ú APV32 Podlahová vpust /50 přímá, mřížka nerez, kombinovaná zápachová uzávěra SMART UNI UNI Terhelési fokozat (ČSN EN 1253) Átfolyás 20 db 9,4 kg 31,2 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás 20 db 9,2 kg 31,2 l/perc. APV1 Padló lefolyó /50, rozsdementes, oldal kivezetéssel, vizes bűzelzáróval APV2 Padló lefolyó /50, rozsdamentes, közvetlen kivezetéssel vizes bűzelzáróval UNI UNI Terhelési fokozat (ČSN EN 1253) Átfolyás 20 db 9,2 kg 44 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás 20 db 9,0 kg 44 l/perc. Ú APV5411 Padló lefolyó /50, rozsdementes, oldal kivezetéssel, vizes bűzelzáróval Ú APV6411 Padló lefolyó /50, rozsdamentes, közvetlen kivezetéssel vizes bűzelzáróval UNI UNI Termékkatalógus 2012 Terhelési fokozat (ČSN EN 1253) Átfolyás 15 db 9,8 kg 44 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás 15 db 9,7 kg 44 l/perc.

65 Padló lefolyók rozsdamentes ráccsal 65 Ú APV26 Padló lefolyó /50, rozsdementes, oldal kivezetéssel, vizes bűzelzáróval FALSÍK ALATTI RENDSZEREK Terhelési fokozat (ČSN EN 1253) Átfolyás Ú APV12 Padló lefolyó /110, oldalsó, rozsdamentes ráccsal, fedél 2. szintű szigetelés, vizes bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás Ú APV12C Padló lefolyó /110, oldalsó, rozsdamentes ráccsal, fedél 2. szintű szigetelés, vizes bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás < 50 mm 25 db 9,7 kg 27 l/perc. 8 db mm 8,3 kg 84 l/perc. 8 db mm 8,3 kg 84 l/perc. Ú APV13 Padló lefolyó /110, közvetlen rozsdamentes ráccsal, fedél 2. szintű szigetelés, vizes bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás Ú APV13C Padló lefolyó /110, közvetlen rozsdamentes ráccsal, fedél 2. szintű szigetelés, vizes bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 6,8 kg 84 l/perc. 8 db mm 6,8 kg 84 l/perc. WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

66 66 Padló lefolyók műanyag ráccsal Ú APV10 Padló lefolyó /110, oldalsó, szürke, fedél 2. szintű szigetelés, vizes bűzelzáróval Ú APV11 Padló lefolyó /50, közvetlen, szürke, fedél 2. szintű szigetelés, vizes bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 8,6 kg 84 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 6,9 kg 84 l/perc. Ú APV10C Padló lefolyó /110, oldalsó, fekete, fedél 2. szintű szigetelés, vizes bűzelzáróval Ú APV11C Padló lefolyó /110, közvetlen, fekete, fedél 2. szintű szigetelés, vizes bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 8,6 kg 84 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás 8 db mm 6,9 kg 84 l/perc. Ú APV5111 Padló lefolyó /50, oldalsó, szürke ráccsal, vizes bűzelzáróval Ú APV6111 Padló lefolyó /50, közvetlen, szürke ráccsal, vizes bűzelzáróval UNI UNI Termékkatalógus 2012 Terhelési fokozat (ČSN EN 1253) Átfolyás 20 db 7,9 kg 44 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás 20 db 7,7 kg 44 l/perc.

67 Padló lefolyók műanyag ráccsal 67 Ú APV5211 Padló lefolyó /50, oldalsó, szürke ráccsal, vizes bűzelzáróval UNI Ú APV6211 Padló lefolyó /50, közvetlen, szürke ráccsal, vizes bűzelzáróval UNI FALSÍK ALATTI RENDSZEREK Terhelési fokozat (ČSN EN 1253) Átfolyás APV3 Padló lefolyó /50, oldalsó, szürke ráccsal, vizes bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás APV15 Padló lefolyó /50, oldalsó, fehér ráccsal, vizes bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás 15 db 9,0 kg 44 l/perc. 50 db mm 13,0 kg 48 l/perc. 20 db 7,2 kg 48 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás APV4 Padló lefolyó /50, közvetlen, szürke ráccsal, vizes bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás APV16 Padló lefolyó /50, közvetlen, fehér ráccsal, vizes bűzelzáróval Terhelési fokozat (ČSN EN 1253) Átfolyás 15 db 8,8 kg 44 l/perc. 50 db mm 11,5 kg 48 l/perc. 20 db 6,3 kg 48 l/perc. WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

68 68 Padló lefolyók műanyag ráccsal/padló lefolyók alkatrészek Beltéri használathoz Ú APV1000 A leeresztő teste Ø50, oldalsó EXTER Kültéri használathoz UNI EXTER Beltéri és kültéri használathoz UNI Univerzális részekkél kombinálható 0,265 kg Ú APV2000 A leresztő teste Ø50/75, közvetlen Ú APV3000 A leeresztő teste Ø50/75, oldalsó EXTER UNI UNI 0,273 kg 0,286 kg Ú APV4000 A leresztő teste Ø50/75, közvetlen EXTER Ú APV5000 A leeresztő teste Ø50, oldalsó UNI UNI Termékkatalógus ,273 kg 0,148 kg

69 Padló lefolyók alkatrészek 69 Ú APV6000 A leresztő teste Ø50, közvetlen UNI Ú APV7000 A leeresztő teste Ø50, oldalsó FALSÍK ALATTI RENDSZEREK Ú APV0100 A leeresztő csatlakozóaljyata, rács szürke 0,138 kg Terhelési fokozat (ČSN EN 1253) Ú APV0300 A leeresztő csatlakozóaljyata, rács rozsdamentes 0,121 kg EXTER UNI EXTER UNI 0,218 kg Terhelési fokozat (ČSN EN 1253) 0,112 kg Ú APV0200 A leeresztő csatlakozóaljyata, rács szürke EXTER UNI 0,321 kg Terhelési fokozat (ČSN EN 1253) Ú APV0400 A leeresztő csatlakozóaljyata, rács rozsdamentes EXTER UNI 0,392 kg Terhelési fokozat (ČSN EN 1253) WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

70 70 Padló lefolyók alkatrészek Ú APV0500 A leeresztő csatlakozóaljyata, rács sárgaréz króm Ú APV0600 A leeresztő csatlakozóaljyata, rács sárgaréz króm UNI UNI 0,397 kg Terhelési fokozat (ČSN EN 1253) 0,393 kg Terhelési fokozat (ČSN EN 1253) Ú APV0700 A leeresztő csatlakozóaljyata, rács sárgaréz króm Ú APV0800 Fedrács magasító Ø105 EXTER UNI UNI 0,387 kg Terhelési fokozat (ČSN EN 1253) 0,068 kg Ú APV0010 Lefolyó bűzelzáró Ú APV0020 Kombinált SMART bűzelzáró Termékkatalógus ,071 kg 0,078 kg

71 Padló lefolyók alkatrészek 71 APV0030 Száraz bűzelzáró EXTER UNI Ú APV0050 Vizes bűzelzáró APV26 számára FALSÍK ALATTI RENDSZEREK Ú APV0002 Rozsdamentes perem, csomagolásban a csavarokkal együtt 0,255 kg Ú APV0005 Fedél, a 2. szintű szigetelésre Ø150 0,052 kg EXTER UNI EXTER UNI 0,103 kg 0,065 kg Ú APV0003 Fedél, a 2. szintű szigetelésre Ø105 0,112 kg MPV001 Rács sárgaréz-króm Terhelési fokozat (ČSN EN 1253) < 50 mm EXTER UNI UNI mm 0,317 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

72 72 Padló lefolyók alkatrészek MPV002 Rács sárgaréz-króm MPV003 Rács sárgaréz-króm UNI UNI Terhelési fokozat (ČSN EN 1253) mm 0,320 kg Terhelési fokozat (ČSN EN 1253) mm 0,310 kg Ú MPV004 Rács rozsdamentes EXTER Ú MPV005 Rács rozsdamentes EXTER UNI UNI 0,115 kg Terhelési fokozat (ČSN EN 1253) 0,232 kg Terhelési fokozat (ČSN EN 1253) Ú MPV006 Rács szürke EXTER Ú MPV007 Rács szürke EXTER UNI UNI Termékkatalógus ks 0,032 kg Terhelési fokozat (ČSN EN 1253) 1 ks 0,173 kg Terhelési fokozat (ČSN EN 1253)

73 Szigetelő szalagok 73 AIZ1 Padló lefolyó vízszigetelő öntapadó karimája EXTER UNI AIZ2 Vízszigetelő öntapadó fólia EXTER UNI FALSÍK ALATTI RENDSZEREK 0,15 kg AIZ3 Vízszigetelő fólia EXTER UNI 2,09 kg 2,20 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

74 74 Univerzális vízelvezetők Ú AGV1 Univerzális vízelvezető /110, közvetlen fekete EXTER Ú AGV1S Univerzális vízelvezető /110, közvetlen szürke EXTER Terhelési fokozat (ČSN EN 1253) Átfolyás 5 db mm 5,8 kg 400 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás 5 db mm 5,8 kg 400 l/perc. Ú AGV2 Univerzális vízelvezető /125, közvetlen fekete EXTER Ú AGV2S Univerzális vízelvezető /125, közvetlen szürke EXTER Terhelési fokozat (ČSN EN 1253) Átfolyás 5 db mm 6,0 kg 550 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás 5 db mm 6,0 kg 550 l/perc. AGV3 Univerzális vízelvezető /110, oldalí fekete EXTER Termékkatalógus 2012 Terhelési fokozat (ČSN EN 1253) Átfolyás 4 db mm 4,4 kg 400/550 l/perc.

75 Univerzális vízelvezetők 75 Ú AGV4 Univerzális vízelvezető /125/110, közvetlen fekete EXTER Ú AGV4S Univerzális vízelvezető /125/110, közvetlen szürke EXTER FALSÍK ALATTI RENDSZEREK Terhelési fokozat (ČSN EN 1253) Átfolyás 4 db mm 5,2 kg 550/400 l/perc. Terhelési fokozat (ČSN EN 1253) Átfolyás 4 db mm 5,2 kg 550/400 l/perc. WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

76 76 Univerzális vízelvezetők alkatrészek Ú AGV900, AGV900S, AGV900R Távtartó gyűrű,készlet fekete, szürke, piros EXTER Ú AGV910, AGV910S, AGV910R Távtartó gyűrű Ø125 fekete, szürke, piros EXTER AGV910 fekete AGV910S szürke AGV900 fekete AGV900S szürke AGV900R piros AGV910R piros 0,072 kg Terhelési fokozat (ČSN EN 1253) 0,056 kg Terhelési fokozat (ČSN EN 1253) Ú AGV920, AGV920S, AGV920R Fedő komplet fekete, szürke, piros EXTER Ú AGV930, AGV930S Billenőzár fekete, szürke EXTER AGV920 fekete AGV920S szürke AGV920R piros AGV930 fekete AGV930S szürke 0,113 kg Terhelési fokozat (ČSN EN 1253) 0,059 kg Ú AGV940, AGV940S Szennygyűjtő fekete, szürke EXTER Termékkatalógus 2012 AGV940 fekete AGV940S szürke 0,068 kg A részek nemfelhasználhatók az AGV3-hoz.

77 Univerzális vízelvezetők alkatrészek 77 ZÁR Erős esőzésekkor megakadályozza a fedél vízzel tőrténő felnyitódását Meggátolja a gyerekek hozzáférését Szükség esetén a zár eltávolítható LEVELEK ÉS EGYÉB SZENNYEZŐDÉSEK GYŰJTŐJE Felfogja a nagyobb szennyeződéseket( leveleket) megakadályozza a kanalizációs csatorna eldugulását. A keskeny bordázott fenék lehetővé teszi a rothadó levél fokozatos lecsúszását a kanalizációba A gyüjtő könnyedén kivehető és tisztítható ANYAG PP üvegszállal erősítve Ellenálló hő és mechanikai hatásoknak UV stabil-ellenáll a fakulásnak és a műanyag degradálásának Fekete,szürke vagy piros kivitelben TÁVTARTÓ RÖGZÍTŐ GYŰRÜK Minden csomagolás része Átmérők 80,90,100,110,125 mm Az összes fajta tető lefolyó rendszer csatlaozását lehetővé teszi BILLENŐ ZÁR Fagyálló bűzzár gátolja a gázok átszivárgását a kanalizációból Megakadályozza a rágcsálók átjutását. Önsúlyától záródik,megakadályozza a visszafolyást A zár kivétele esetén csökkenti a víz kilövelését SZERKEZET Szereléskor ellenáll a deformációnak és terhelésnek ( osztály teherbírás 300 kg) Bordázata stabilitást biztosít a tárolóban A vájú mélyebb és meredekebb esése biztosítja a víz nagyobb és gyorsabb elfolyását a kanalizációba Átfolyás 400/550 l/perc. Átmérő 110,125 vagy 125/110 FALSÍK ALATTI RENDSZEREK WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

78

79 80 KÁDSZIFON LÁNCTARTÓSZEMES A kádszifonok kiváló minőségű anyagokból készülnek, és a dugó műszaki kivitelében, a túlfolyó rácsának formatervében és anyagkivitelében térnek el. A kádszifonok négy hosszúsági változatban kaphatók. 90 ZUHANY SZIFONOK A kádszifonok jellemzője a nagy átfolyás, a könnyű tisztíthatóság, és a felhasznált anyagok minősége. A krómozott dugók kiválóan ellenállnak a mechanikus sérüléseknek. 93 MOSDÓ SZIFONOK A választék magában foglalja a mosdószifonok teljes családját, beleértve a külső berendezések (mosógép, mosogatógép) bekötési elágazását. Az anyagok többsége a 100 C hőmérsékletnek is ellenálló polipropilén. 97 FÉM PROGRAM A fém elfolyók és az ALCA szifonok kiváló minőségű sárgarézből készülnek. Az alkalmazott krómozási technológia magas fényt, hosszú élettartamot és ellenállást biztosít a mechanikus sérülésekkel szemben. A termékek formaterve úgy készült, hogy látványra egységes termékcsaládot alkosson. 101 MOSOGATÓ SZIFONOK A mosogató szifonokat masszív szerkezet, tökéletes tisztíthatóság, hő- és vegyszerállóság jellemzi. A mosogató szifonok minden fajtájához beköthető külső berendezés (mosógép, mosogatógép). 111 PISZOÁR- ÉS BIDÉSZIFONOK A piszoár és bidé szifonok egyszerű szerkezetűek és a könnyen szerelhetők. Ellenállnak az agresszív vegyszereknek. 112 PÁRALECSAPÓDÁSI SZIFONOK A párakondenzátumok szifonok vagy felhúzható vagy csöves szerkezetűek. A csöves szerkezetű szifonok száraz, bűzelzáró fedéllel rendelkeznek. 113 MOSÓGÉP SZIFONOK Mosógépek szennyvízelvezető csövekre történő csatlakozását biztosító szifonok. Hozzáférhetők és tisztíthatók. A szifonok olyan anyagokból készülnek, hogy azok ellenállók legyenek a mosószerek és a forró víz hatásaival szemben is. Szifonok

80 80 Kádszifon basic/vezérelt kádszifonok Túlfolyó cső hosszúságok táblázata 129 old. A501 Kádszifon lánctartószemes krómozott Anyaga rács/dugó 20 db 7,8 kg Műanyag/PVC A502 Kádszifon lánctartószemes fehér Anyaga rács/dugó 20 db 7,6 kg Műanyag/PVC A57K Kádszifon készlet fém Termékkatalógus 2012 Anyaga kezelő gomb/dugó 12 db 16,4 kg Fém/fém

81 Vezérelt kádszifonok 81 A58K Kádszifon készlet fém FALSÍK ALATTI RENDSZEREK Anyaga kezelő gomb/dugó A51B Automata kádszifon készlet fehér Anyaga kezelő gomb/dugó A51BM Automata kádszifon készlet fehér Anyaga kezelő gomb/dugó 12 db 14,2 kg Fém/fém 20 db mm 13,8 kg Műanyag/fém 20 db mm 14,2 kg Műanyag/műanyag WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

82 82 Vezérelt kádszifonok A51CR Automata kádszifon készlet króm Anyaga kezelő gomb/dugó 20 db mm 13,8 kg Műanyag/fém A51CRM Automata kádszifon készlet króm Anyaga kezelő gomb/dugó 20 db mm 14,2 kg Műanyag/műanyag A54CR Automata kádszifon króm Termékkatalógus 2012 Anyaga kezelő gomb/dugó 20 db mm 11,7 kg Műanyag/fém

83 Vezérelt kádszifonok 83 A54CRM Automata kádszifon króm FALSÍK ALATTI RENDSZEREK Anyaga kezelő gomb/dugó A55K Automata kádszifon készlet fém Anyaga kezelő gomb/dugó A55KM Automata kádszifon készlet fém Anyaga kezelő gomb/dugó 20 db mm 12,0 kg Műanyag/műanyag 20 db mm 16,6 kg Fém/fém 20 db mm 15,7 kg Fém/fém WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

84 84 Vezérelt kádszifonok Ú A550K Automata kádszifon készlet fém Anyaga kezelő gomb/dugó 12 db 12,4 kg Fém/fém Ú A550KM Automata kádszifon készlet fém Anyaga kezelő gomb/dugó 12 db 11,8 kg Fém/fém Ú A551K Automata kádszifon készlet fém Termékkatalógus 2012 Anyaga kezelő gomb/dugó 20 db mm 16,6 kg Fém/fém

85 Vezérelt kádszifonok 85 Ú A551KM Automata kádszifon készlet fém FALSÍK ALATTI RENDSZEREK Anyaga kezelő gomb/dugó Ú A552K Automata kádszifon készlet fém Anyaga kezelő gomb/dugó Ú A552KM Automata kádszifon készlet fém Anyaga kezelő gomb/dugó 20 db mm 15,6 kg Fém/fém 12 db 12,4 kg Fém/fém 12 db 11,8 kg Fém/fém WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

86 86 Vezérelt kádszifonok A56K Automata kádszifon fém Anyaga kezelő gomb/dugó 20 db mm 14,3 kg Fém/fém A56KM Automata kádszifon fém Anyaga kezelő gomb/dugó 20 db mm 13,4 kg Fém/fém A53 Ø40 Bűzelzáró A53 Ø50 Bűzelzáró Termékkatalógus db 9,9 kg 75 db 10,2 kg

87 Vezérelt kádszifonok/click/clack kádszifonok 87 A53 6/4" Bűzelzáró A53 7/4" Bűzelzáró FALSÍK ALATTI RENDSZEREK A504KM Click/clack kádszifon készlet fém Anyaga kezelő gomb/dugó Ú A507KM Click/clack kádszifon készlet fém Anyaga kezelő gomb/dugó 75 db 10,3 kg 20 db mm 15,0 kg Fém/fém 20 db mm 12,7 kg Fém/fém 75 db 11,2 kg < 50 mm WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

88 88 Click/clack kádszifonok/kádszifon túlfolyóval Túlfolyó cső hosszúságok táblázata 129 old. A505CRM Click/clack kádszifon készlet króm Anyaga rács/dugó 20 db 8,7 kg Műanyag/műanyag A505KM Click/clack kádszifon készlet fém Anyaga rács/dugó 20 db 11,2 kg Műanyag/fém A561KM Automata kádszifon be-, le- és túlfolyóval, komplett fém Termékkatalógus 2012 Anyaga kezelő gomb/dugó 12 db mm 24,5 kg Fém/fém

89 Kádszifon túlfolyóval 89 A562KM Automata kádszifon be-, le- és túlfolyóval, komplett fém FALSÍK ALATTI RENDSZEREK Anyaga kezelő gomb/dugó A563K Kádszifon be-, le- és túlfolyóval, készlet fém Anyaga kezelő gomb/dugó A563KM Kádszifon be-, le- és túlfolyóval, készlet fém Anyaga kezelő gomb/dugó 12 db mm 23,5 kg Fém/fém 12 db mm 21,7 kg Fém/fém 12 db mm 22,8 kg Fém/fém WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

90 90 Zuhany szifonok click/clack A503KM Zuhany szifon click/clack Ú A506KM Zuhany szifon click/clack Anyaga rács/dugó Átfolyás 25 db mm 15,4 kg Műanyag/fém 33 l/perc. Anyaga rács/dugó Átfolyás 25 db mm 12,3 kg Műanyag/fém 28 l/perc. A461 Ø50 Dugóval, leeresztővel, kádszifonnal kombinálva A462 Ø50 Lefolyó szett dugóval, bűzelzáróval, könyökkel Átfolyás 50 db mm 11,2 kg 33 l/perc. Átfolyás 35 db 13,3 kg 33 l/perc. A52 45 Könyök Ú A465 Ø50 Szifon készlet click/clack Termékkatalógus 2012 < 50 mm 75 db 5,9 kg Átfolyás 30 db mm 12,2 kg 33 l/perc.

91 Zuhany szifonok Ø Zuhany folyókák csatlakozóval táblázat 129 old. A46 Ø50 Zuhany szifon rozsdamentes ráccsal A46 Ø60 Zuhany szifon rozsdamentes ráccsal FALSÍK ALATTI RENDSZEREK Átfolyás A47B Ø50 Fehér sapkával Átfolyás A47CR Ø50 Króm sapkával, csatlakozóval Átfolyás 30 db mm 7,3 kg 37 l/perc. 30 db mm 7,3 kg 45 l/perc. 30 db mm 7,3 kg 45 l/perc. Átfolyás A47B Ø60 Fehér sapkával Átfolyás A47CR Ø60 Króm sapkával, csatlakozóval Átfolyás 30 db mm 7,6 kg 37 l/perc. 30 db mm 8,0 kg 45 l/perc. 30 db mm 8,0 kg 45 l/perc. WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

92 92 Zuhany szifonok Ø90 A48 Zuhany szifon rozsdamentes ráccsal Átfolyás 24 db mm 8,3 kg 31 l/perc. A49B Fehér zuhany szifon A49CR Króm zuhany szifon Átfolyás 24 db mm 8,2 kg 31 l/perc. Átfolyás 24 db mm 8,4 kg 31 l/perc. A49K Zuhany szifon LUX fém A49K mat Zuhany szifon LUX fém Termékkatalógus 2012 Átfolyás 24 db mm 11,2 kg 34 l/perc. Átfolyás 24 db mm 11,2 kg 34 l/perc.

93 Mosdó szifonok leeresztővel 93 A41, A410 Mosdó szifon Ø40, Ø32 rozsdamentes leeresztővel Ø63 A42, A420 Mosdó szifon Ø40, Ø32 műanyag leeresztővel Ø63 FALSÍK ALATTI RENDSZEREK A41/A410 A411 Mosdó szifon Ø32 rozsdamentes leeresztővel Ø63 A421 Mosdó szifon Ø32 műanyag leeresztővel Ø63 25 db 7,8/7,2 kg 25 db 7,7 kg 25 db 7,5 kg A42/A420 A412 Mosdó szifon S Ø40 rozsdamentes leeresztővel Ø63 A41P, A410P Mosdó szifon Ø40, Ø32 rozsdamentes leeresztővel és csatlakozóval Ø63 A41P/A410P 25 db 7,5/6,9 kg 25 db 5,4 kg 20 db 7,5/6,9 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

94 94 Mosdó szifonok leeresztővel A42P, A420P Mosdó szifon Ø40, Ø32 rozsdamentes leeresztővel és csatlakozóval Ø63 A413 Tértakarékos mosdószifon Ø63 A42P/A420P 20 db 7,1/6,7 kg 15 db 6,9 kg A41R Mosdó szifon Ø40 rozsdamentes leeresztővel Ø63, lánckerék A42R Mosdó szifon Ø40 műanyag leeresztővel Ø63, lánckerék 25 db 8,2 kg 25 db 7,9 kg A41PR Mosdó szifon Ø40 rozsdamentes leeresztővel és csatlakozóval Ø63, lánckerék Termékkatalógus db 7,8 kg

95 Mosdó szifonok sapkás anyával 95 A45F Ø32, Ø40 Bidészifon, műanyag Ø32, Ø40 A43, A430 Mosdó szifon, Ø32, Ø40 leeresztő nélkül, 5/4" menettel 40-es átmérővel FALSÍK ALATTI RENDSZEREK Ø32/Ø40 A43P, A430P Leeresztőszelep nélkül 5/4" menettel, Ø40, Ø32, csatlakozóval A43P/A430P Ú P066 Mosdó szifonokhoz póttömítés szett 25 db 7,5/6,6 kg 25 db 4,1/4,9 kg 0,0198 kg A43/A430 Ú A434 Helytakarékos mosdószifon csatlakozóval 5/4" 25 db 6,5/6,0 kg 10 db 4,2 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

96 96 Mosdó leeresztők A31 Rozsdamentes leeresztő 5/4" rozsdamentes leeresztővel Ø63 A32 Rozsdamentes leeresztő 5/4" műanyag leeresztővel Ø db 8,8 kg 100 db 7,7 kg A31P Rozsdamentes leeresztő 6/4" rozsdamentes leeresztővel Ø63 csatlakozóval Ú A439 Rozsdamentes leeresztő 5/4"-es fém 75 db 9,6 kg 45 db mm 7,2 kg Termékkatalógus 2012

97 Mosdó szifonok sapkás anyával 97 A400 Mosdószifon, Ø32 DESIGN, fém, kerek A401 Mosdószifon Ø32 DESIGN, fém, szögletes FALSÍK ALATTI RENDSZEREK A400 BLISTR Mosdószifon, Ø32 DESIGN, fém, kerek Ú A402 Mosdószifon Ø32 DESIGN, fém, masszív 12 db 10,8 kg 15 db mm 12,4 kg mm 1,259 kg A401 BLISTR Mosdószifon Ø32 DESIGN, fém, szögletes Ú A403 Mosdószifon Ø32 DESIGN, fém, helytakarékos 12 db 14,4 kg 15 db mm 15,5 kg mm 1,397 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

98 98 Mosdó szifonok sapkás anyával A431 Mosdószifon Ø32 nélkül 5/4"-es fém, anyával A432 U mosdószifon Ø32 nélkül 5/4"-es fém, anyával 20 db 12,4 kg 25 db 10,2 kg Ú A4320 Mosdószifon Ø32 nélkül 5/4"-es fém, anyával Ú A4000 Hosszabbító elem Ø32 20 db 5,6 kg mm 0,098 kg Termékkatalógus 2012

99 Click/clack mosdó lefolyók 99 A391 Mosdó lefolyó click/clack 5/4"-es fém, kis dugóval A392 Mosdó lefolyó click/clack 5/4"-es fém, nagy dugóval FALSÍK ALATTI RENDSZEREK 40 db mm 14,3 kg A393 Mosdó lefolyó click/clack 5/4"-es fém, szögletes elzáró dugó 30 db mm 14,0 kg A395 Mosdó lefolyó click/clack 5/4"-es fém, nagy dugóval, túlfolyó nélküli mosdókhoz (műanyag és üveg mosdóhoz) 30 db mm 12,2 kg A394 Mosdó lefolyó click/clack 5/4"-es fém, kis dugóval, túlfolyó nélküli mosdókhoz (műanyag és üveg mosdóhoz) Ú A39 Mosdó lefolyó click/clack 5/4"-es fém, kis dugóval 30 db mm 12,8 kg 40 db mm 14,9 kg 40 db mm 13,1 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

100 100 Click/clack mosdó lefolyók/sarokszelepek Ú A390 Mosdó lefolyó click/clack 5/4"-es fém, nagy dugóval 40 db mm 15,3 kg ARV001 Szűrős sarokszelep 1/2" 3/8", kerek ARV002 Sarokszelep 1/2" 3/8", szögletes 60 db mm 19,7 kg 72 db mm 12,8 kg ARV001 BLISTR Szűrős sarokszelep 1/2" 3/8", kerek ARV002 BLISTR Sarokszelep 1/2" 3/8", szögletes Termékkatalógus db mm 13,5 kg 20 db mm 8,2 kg

101 Mosogató szifonok leeresztővel 101 A441 Ø50/40 Szifon rozsdamentes leeresztővel Ø70 A441P Ø50/40 Szifon csatlakozóval és rozsdamentes leeresztővel Ø70 FALSÍK ALATTI RENDSZEREK A442 Ø50/40 Szifon műanyag leeresztővel Ø70 A444 Ø50/40 Szifon rozsdamentes leeresztővel, flexi túlfolyóval Ø70 25 db 7,6 kg 25 db 7,4 kg 15 db 6,1 kg A442P Ø50/40 Szifon csatlakozóval és műanyag leeresztővel Ø70 A444P Ø50/40 Szifon csatlakozóval, rozsdamentes leeresztővel, flexi túlfolyóval Ø70 20 db 7,1 kg 20 db 6,9 kg 15 db 6,6 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

102 102 Mosogató szifonok leeresztővel A446 Ø50/40 Szifon rozsdamentes leeresztővel Ø115 A446P Ø50/40 Szifon csatlakozóval, rozsdamentes leeresztővel Ø db 6,6 kg 15 db 7,1 kg A447 Ø50/40 Szifon rozsdamentes leeresztővel, flexi túlfolyóval Ø115 A447P Ø50/40 Szifon csatlakozóval, rozsdamentes leeresztővel, flexi túlfolyóval Ø db 7,5 kg 15 db 8,1 kg A449 Ø50/40 Két medencés mosogatóhoz, rozsdamentes leeresztővel Ø70 A449P Ø50/40 Két medencés mosogatóhoz, rozsdamentes leeresztővel, csatlakozóval Ø70 Termékkatalógus db 6,4 kg 10 db 6,7 kg

103 Mosogató szifonok leeresztővel 103 A453P Két medencés mosogatóhoz, rozsdamentes leeresztővel, csatlakozóval Ø115 A454P Két medenćes mosogatóhoz, rozsdamentes leeresztővel Ø115, kiegyenlítő, csatlakozóval FALSÍK ALATTI RENDSZEREK A800 Ø40, Ø50 Csőszifon 6/4" menettel, leeresztővel Ø70 Ø40/Ø50 10 db 8,9 kg 20 db 6,5/6,8 kg A820 Ø40, Ø50 Csőszifon 6/4" menettel és 2 csatlakozóval, leeresztővel Ø70 Ø40/Ø50 15 db 5,8/6,0 kg A810 Ø40, Ø50 Csőszifon 6/4" menettel, mosógépcsatlakozóval, leeresztővel Ø70 Ø40/Ø5 A830 Ø50/40 Csőszifon 6/4" menettel, csatlakozóval, flexi csővel, leeresztővel Ø70 8 db 8,0 kg 15 db 5,6/5,8 kg 10 db 4,0 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

104 104 Mosogató szifonok leeresztővel A840 Ø50/40 Csőszifon 6/4" menettel, 2 csatlakozóval, flexi csővel, leeresztővel Ø70 A870P Tértakarékos mosogatószifon csatlakozóval Ø40 10 db 4,2 kg 15 db 7,5 kg Ú A464 Ø50 Lefolyókészlet bűzelzáróval Ú A8000 Univerzális mosogató készlet Átfolyás 50 db 9,1 kg 33 l/perc. 1,2 kg Ú P067 Mosogatószifonnokhoz póttömítés szett P046, P047 Rozettás cső Ø40, rozettás cső Ø50 Termékkatalógus ,0151 kg P046/P047 50/40 db 5,3/5,26 kg

105 Mosogató szifonok sapkás anyával 105 A443 Ø50/40 Mosogatószifon leeresztő nélkül 6/4" menettel A443P Ø50/40 Mosogatószifon leeresztő nélkül 6/4" menettel, csatlakozóval FALSÍK ALATTI RENDSZEREK A448 Ø50/40 Két medencés mosogatához, szifon leeresztő nélkül 6/4" menettel A80 Ø40, Ø50 Csőszifon 6/4" menettel Ø40/Ø50 25 db 5,8 kg 10 db 5,0 kg 20 db 5,2/5,4 kg A448P Ø50/40 Két medencés mosogatához, szifon leeresztő nélkül 6/4" menettel, csatlakozóval A81 Ø40, Ø50 Csőszifon 6/4" menettel és mosógépcsatlakozóval Ø40/Ø50 25 db 6,8 kg 10 db 5,3 kg 15 db 4,6/4,7 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

106 106 Mosogató szifonok sapkás anyával A82 Ø40, Ø50 Csőszifon 6/4" menettel és 2 csatlakozóval A83 Ø50/40 Csőszifon 6/4" menettel, csatlakozóval és flexi csővel Ø40/Ø50 15 db 5,0/5,2 kg 10 db 3,4 kg A84 Ø50/40 Csőszifon 6/4" menettel, 2 csatlakozóval és flexi csővel Ú A873 Univerzális szifon, vakolat alá, helytakarékos 10 db 3,5 kg 10 db 4,8 kg Termékkatalógus 2012

107 Mosogató szifonok leeresztők 107 A33 Rozsdamentes leeresztő 6/4", Ø70 A33P Rozsdamentes leeresztő 6/4"/Ø70, csatlakozóval FALSÍK ALATTI RENDSZEREK A331 Rozsdamentes leeresztő 6/4"/Ø70, flexi túlfolyóval A37 Rozsdamentes leeresztő 6/4"/Ø db 8,6 kg 40 db 7,0 kg 50 db 10,4 kg A34 Rozsdamentes leeresztő 6/4"/Ø70 magasított A38 Rozsdamentes leeresztő 6/4"/Ø115, flexi túlfolyóval 75 db 9,7 kg 100 db 9,1 kg 30 db 9,0 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

108 108 Mosdó és mosogató szifonok tartozékai A30 Kötőcső 6/4", csatlakozóval A44M Ø40 Kötőcső 6/4" menettel és 2 csatlakozóval 75 db 5,6 kg 25 db 4,6 kg A300 Kötőcső 5/4", csatlakozóval P048 G1 könyök készlet"/ db 6,6 kg 100 db 3,0 kg Termékkatalógus 2012

109 Mosdó és mosogató szifonok tartozékai 109 S156 Mandzsetta betét 50/40 Z003 Mandzsetta betét 40/32 FALSÍK ALATTI RENDSZEREK Z004 Mandzsetta betét 50/32 0,0100 kg Ú P066 Mosdó szifonokhoz póttömítés szett 0,0130 kg 0,0198 kg Ú P067 Mosogatószifonnokhoz póttömítés szett 0,0130 kg 0,0151 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

110 110 Mosdó és mosogató szifonok tartozékai A21 Rozetta mosdó túlfolyóhoz A22 Rozetta mosdó túlfolyóhoz 200 db 0,42 kg 200 db 0,42 kg Ú S506 Szűkítő 5/4" 6/4" 0,0081 kg Ú S507 Szűkítő 6/4" 5/4" Ú S556 Szűkítő 6/4" 5/4" Termékkatalógus ,0067 kg 0,02 kg

111 Piszoár- és bidészifonok 111 A45A Piszoár szifon mandzsettával A45B Vízszintes piszoár szifon FALSÍK ALATTI RENDSZEREK A45C Függőleges piszoár szifon A45F Ø32, Ø40 Mosdó és bidészifon, műanyag Ø32, Ø40 Ø32/Ø40 25 db 7,6 kg 25 db 5,4 kg 25 db 4,1/4,9 kg A45E Bidészifon Ø32 fém ATS001 Nyomás öblítő piszoárhoz 25 db 5,1 kg 25 db 10,2 kg 20 db mm 6,7 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

112 112 Páralecsapódási szifonok AKS1 Páragyűjtő szifon Ú AKS2 Szifon a csöpögő kondenzátum számára 75 db 5,3 kg 15 db mm 4,8 kg Ú AKS3 Szifon a csöpögő kondenzátum számára 15 db mm 4,1 kg Termékkatalógus 2012

113 Mosógép szifonok 113 APS1 Külső, króm mosógép szifon APS2 Külső, fehér mosógép szifon FALSÍK ALATTI RENDSZEREK APS3 Falba szerelhető mosógép szifon, krómozott előlappal 100 db 8,3 kg 40 db 8,3 kg APS4 Falba szerelhető mosógép szifon, fehér előlappal 100 db 7,7 kg 40 db 7,4 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

114

115 116 FLEXI BEKÖTŐCSŐ A flexi csatlakozók termékkínálata magában foglalja az összes belső csatornázású vízelvezető rendszer csatlakozási lehetőségét. A csatlakozási átmérő lehet Ø32, Ø40 vagy Ø50 és fém- vagy műanyag anyacsavaros illesztés 5/4" vagy 6/4" menettel. 118 FLEXI BEKÖTŐCSŐ+ A flexi+ sorozatot szilárdabb szerkezeti kialakítás és szélesebb falak jellemzik. A flexi csatlakozás jobban formatartó. A két alkotóelemes tömítés meggátolja a deformálódást, és tökéletesen tömít. Flexi bekötőcső

116 116 Flexi bekötőcső A71 Flexi bekötőcső A72 Flexi bekötőcső 50/40 40/ db 11,7 kg 50 db 7,1 kg A73 Flexi bekötőcső 5/4" 40 műanyag A74 Flexi bekötőcső 5/4" 40 fém 100 db 11,9 kg 100 db 12,2 kg A75 Flexi bekötőcső 5/4" 32/40 műanyag A76 Flexi bekötőcső 5/4" 32/40 fém Termékkatalógus db 11,9 kg 100 db 12,3 kg

117 Flexi bekötőcső 117 A77 Flexi bekötőcső 6/4" 40/50 műanyag A78 Flexi bekötőcső 6/4" 40/50 fém FALSÍK ALATTI RENDSZEREK A79 Flexi bekötőcső 6/4" 40 műanyag 75 db 10,5 kg 100 db 12,1 kg A790 Flexi bekötőcső 6/4" 40 fém 75 db 10,6 kg 100 db 12,5 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

118 118 Flexi bekötőcső+ A702 Flexi bekötőcső 50/40 40/50 A705 Flexi bekötőcső 5/4" 32/40 műanyag 50 db 7,8 kg 100 db 11,3 kg A706 Flexi bekötőcső 5/4" 32/40 fém A707 Flexi bekötőcső 6/4" 40/50 műanyag 100 db 12,4 kg 75 db 10,6 kg A708 Flexi bekötőcső 6/4" 40/50 fém Termékkatalógus db 11,6 kg

119 Flexi bekötőcső+ 119 A7990 Kétkomponenses tömítés 5/4" A7991 Kétkomponenses tömítés 6/4" FALSÍK ALATTI RENDSZEREK 10 db 0,021 kg A tömítés szilárd része formatartó és meggátolja a deformálódást Tömítés lágy része tökéletes tömítés 10 db 0,018 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

120

121 118 WC BEKÖTÉS A termékek széles választéka biztosítja a WC kagyló biztonságos, emellett hatásos beszerelését gyakorlatilag bármilyen standard helyzetben. A csésze oldalain a csatlakozások PVC gallérokkal egészülnek ki, amelyek garantálják a hibamentes, tömített és hosszú ideig megbízható csatlakozást a szennyvízcsonkhoz. Az A90-A92 egyenes és szögben hajlított WC csésze csatlakozó a szennyvízcsonkhoz. Az A97 flexi bekötő formája és hosszúsága alakítható. 121 LÉGBESZÍVÓ SZELEP A kiváló minőségű polipropilén fejek masszív gumimembránnal vannak felszerelve. A szennyvízelvezető csövek szellőztetését szolgálják. Szürke kivitelben szállítjuk. 122 KÁDAJTÓ A kádajtók kiváló minőségű műanyagból, fehér színben, és a legkeresettebb méretekben szállítjuk: mm, mm, mm. Az állítható mágnesek lehetőséget nyújtanak a nyílás megfelelő csempével történő burkolására. 123 SZELLŐZTETŐ RÁCSOK Szellőzőrácsok minőségi PV anyagból készülnek. Tartalmaznak UV stabilizátorokat, ami megakadályozza a rács felületének sárgulását (kültéri és beltéri elhelyezés esetén is). Zavaró rovarok elleni védőrácsot tartalmaz. WC tartozékok

122 122 WC bekötés A97 WC flexi bekötőcsö A97S WC flexi bekötőcsö 20 db 11,1 kg 25 db 8,8 kg Ú M9006 Szennycsatorna könyök 90/110 flexibilis A90-22 Bekötőcső 22 hajlattal 25 db 10,3 kg 20 db 6,2 kg A90-45 Bekötőcső 45 hajlattal A90-90 Bekötőcső 90 hajlattal Termékkatalógus db 6,7 kg 12 db 5,2 kg

123 WC bekötés 123 A90-90P40 WC bekötőcső, csatlakozóval Ø40 A mm toldó WC hez FALSÍK ALATTI RENDSZEREK A mm toldó WC hez A92 Excentrikus toldó WC hez 12 db 6,4 kg 20 db 6,7 kg 30 db 7,5 kg A mm toldó WC hez 30 db 7,6 kg 15 db 9,7 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

124 124 WC bekötés A98 WC rozeta rövid Ø110 A980 WC rozeta hosszú Ø db 6,1 kg 50 db 8,5 kg A99 WC bekötő közvetlen A990 WC bekötő excentrikus 50 db 11,8 kg 50 db 11,1 kg Termékkatalógus 2012

125 Légbeszívó szelep 125 APH40 Légbeszívó szelep Ø40 APH50 Légbeszívó szelep Ø50 FALSÍK ALATTI RENDSZEREK APH75 Légbeszívó szelep Ø db mm 6,0 kg 50 db mm 3,3 kg APH110 Légbeszívó szelep Ø db mm 2,4 kg 50 db mm 6,5 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

126 126 Kádajtó AVD001 Kádajtó , fehér AVD002 Kádajtó , fehér 60 db mm 10,0 kg 30 db mm 8,1 kg AVD003 Kádajtó , fehér AVD004 Mágneses kádajtó a csempéhez, állítható magasság 16 db mm 8,4 kg 100 db mm 19,4 kg AVD005 Mágneses kádajtó a csempéhez, BASIC Termékkatalógus db mm 19,1 kg

127 Szellőztető rácsok 127 AVM70 Szellőzőrács, köralakú Ø70 AVM105 Szellőzőrács, köralakú Ø105 FALSÍK ALATTI RENDSZEREK AVM150 Szellőzőrács, es rúgókkal AVM200UZVB Szellőzőrács, as, zárható, vitrablok 0,021 kg 0,087 kg 0,610 kg AVM200UZ Szellőzőrács, es zárható, rúgókkal 0,051 kg 0,224 kg WC TARTOZÉKOK FLEXI BEKÖTŐCSŐ SZIFONOK PADLÓ LEFOLYÓK ZUHANY FOLYÓKÁK WC-ÜLŐKE SZELEPEK

128 128 Értékesítési támogatás ROLLZ Roll-up/folyóka ROLLM Roll-up/modul SVŠ Nagy szürke állvány folyókákhoz SDV Nagy drótállvány, akasztókkal és lábakkal SDM Kis drótállvány modulokra STS WC-ülőke állvány PSV Nagy plexi álvány kádszifonhoz PSM Kis plexi állvány zuhany folyókákhoz VZR A rácsok formatervének mintája PT A nyomógombok bemutató táblája Termékkatalógus 2012

129 A termék változatok és méretek 129 A kádszifonok hosszúságváltozatainak táblázata L=570 Hmax=370 L=800 Hmax=600 L=1000 Hmax=800 L=1200 Hmax=1000 A51B A51B-80 A51B-100 A51B-120 A51BM A51BM-80 A51BM-100 A51BM-120 A51CR A51CR-80 A51CR-100 A51CR-120 A54CR A54CR-80 A54CR-100 A54CR-120 A51CRM A51CRM-80 A51CRM-100 A51CRM-120 A54CRM A54CRM-80 A54CRM-100 A54CRM-120 A55K A55K-80 A55K-100 A55K-120 A551K A551K-80 A551K-100 A551K-120 A56K A56K-80 A56K-100 A56K-120 A55KM A55KM-80 A55KM-100 A55KM-120 A551KM A551KM-80 A551KM-100 A551KM-120 A56KM A56KM-80 A56KM-100 A56KM-120 Lmax=230 Lmax=260 Lmax=280 Lmax=320 Hmax=400 Hmax=550 Hmax=750 Hmax=950 A550K A550K-80 A550K-100 A550K-120 A552K A552K-80 A552K-100 A552K-120 A550KM A550KM-80 A550KM-100 A550KM-120 A552KM A552KM-80 A552KM-100 A552KM-120 A túlfolyónál töltött kádszifonok hosszváltozatainak megjelölését tartalmazó táblázat A kádszifonok feltüntetett hosszúságváltozatai a következő oldalra vonatkoznak Lmax=230 Lmax=260 Lmax=280 Lmax=320 Hmax=400 Hmax=550 Hmax=750 Hmax=950 A561KM A561KM-80 A561KM-100 A561KM-120 L=570 L=800 L=1000 L=1200 Hmax=370 Hmax=600 Hmax=800 Hmax=1000 A562KM A562KM-80 A562KM-100 A562KM-120 A563K A563K-80 A563K-100 A563K-120 A563KM A563KM-80 A563KM-100 A563KM-120 A kádszifonok hosszúság változatai átfolyóval a es oldalhoz tartoznak. Hidromasszázs zuhany csatlakoztatását biztosító leágazással ellátott zuhanytálca szifon változatok megjelöléseinek táblázatai P PK A46 A47B A47CR Ø50 Ø60 Ø50 Ø60 Ø50 Ø60 A46P8Ø50 A46P8Ø60 A47BP8Ø50 A47BP8Ø60 A47CRP8Ø50 A47CRP8Ø60 A46P10Ø50 A46P10Ø60 A47BP10Ø50 A47BP10Ø60 A47CRP10Ø50 A47CRP10Ø60 A46P12Ø50 A46P12Ø60 A47BP12Ø50 A47BP12Ø60 A47CRP12Ø50 A47CRP12Ø60 A46PK8Ø50 A46PK8Ø60 A47BPK8Ø50 A47BPK8Ø60 A47CRPK8Ø50 A47CRPK8Ø60 A46PK10Ø50 A46PK10Ø60 A47BPK10Ø50 A47BPK10Ø60 A47CRPK10Ø50 A47CRPK10Ø60 A46PK12Ø50 A46PK12Ø60 A47BPK12Ø50 A47BPK12Ø60 A47CRPK12Ø50 A47CRPK12Ø60 P PK A48 A49B A49CR A49K A49K mat A48P8 A49BP8 A49CRP8 A49KP8 A49K mat P8 A48P10 A49BP10 A49CRP10 A49KP10 A49K mat P10 A48P12 A49BP12 A49CRP12 A49KP12 A49K mat P12 A48PK8 A49BPK8 A49CRPK8 A49KPK8 A49K mat PK8 A48PK10 A49BPK10 A49CRPK10 A49KPK10 A49K mat PK10 A48PK12 A49BPK12 A49CRPK12 A49KPK12 A49K mat PK12 A leágazásos zuhanytálca szifonok feltüntetett változatai a következő oldalra vonatkoznak Átfolyó rácsok változatai Rács neve Rács típusa Rács magassága (mm) Rács szélessége (mm) Rács hossza (mm) Rács kódja AP1-195/1000 AP AP1-245/1000 csúszásgátlás nélkül AP1-295/ AP2-195/1000 AP AP2-245/ AP2-295/ AP3-195/1000 AP AP3-245/1000 csúszásgátlással AP3-295/ AP4-195/1000 AP AP4-245/ AP4-295/1000 A túlfolyó rácsok említett változatai az 57. oldalon lévőkre vonatkoznak.

130 130 A termék változatok és méretek A zuhany folyókák és rácsok hosszanti változatának jelölő táblázata Zuhanysarok szélessége (mm) Zuhany folyókák: APZ1, APZ101, APZ4, APZ104 APZ1-300 APZ1-550 APZ1-650 APZ1-750 APZ1-850 APZ1-950 APZ APZ APZ APZ APZ APZ APZ APZ APZ APZ APZ4-550 APZ4-650 APZ4-750 APZ4-850 APZ4-950 APZ APZ APZ APZ APZ APZ APZ APZ APZ Rácsok: APZ1, APZ101, APZ4, APZ104 LINE-300L LINE-550L LINE-650L LINE-750L LINE-850L LINE-950L LINE-1050L LINE-1150L LINE-300M LINE-550M LINE-650M LINE-750M LINE-850M LINE-950M LINE-1050M LINE-1150M PURE-550L PURE-650L PURE-750L PURE-850L PURE-950L PURE-1050L PURE-1150L PURE-550M PURE-650M PURE-750M PURE-850M PURE-950M PURE-1050M PURE-1150M CUBE-550L CUBE-650L CUBE-750L CUBE-850L CUBE-950L CUBE-1050L CUBE-1150L CUBE-550M CUBE-650M CUBE-750M CUBE-850M CUBE-950M CUBE-1050M CUBE-1150M HOPE-550L HOPE-650L HOPE-750L HOPE-850L HOPE-950L HOPE-1050L HOPE-1150L HOPE-550M HOPE-650M HOPE-750M HOPE-850M HOPE-950M HOPE-1050M HOPE-1150M BUBLE-550L BUBLE-650L BUBLE-750L BUBLE-850L BUBLE-950L BUBLE-1050L BUBLE-1150L BUBLE-550M BUBLE-650M BUBLE-750M BUBLE-850M BUBLE-950M BUBLE-1050M BUBLE-1150M DREAM-550L DREAM-650L DREAM-750L DREAM-850L DREAM-950L DREAM-1050L DREAM-1150L DREAM-550M DREAM-650M DREAM-750M DREAM-850M DREAM-950M DREAM-1050M DREAM-1150M Zuhany folyókák: APZ6, APZ106 APZ6-300 APZ6-550 APZ6-650 APZ6-750 APZ6-850 APZ6-950 APZ APZ APZ APZ APZ APZ APZ APZ APZ APZ Rácsok: APZ6, APZ106 DESIGN-300LN DESIGN-550LN DESIGN-650LN DESIGN-750LN DESIGN-850LN DESIGN-950LN DESIGN-1050LN DESIGN-1150LN DESIGN-300MN DESIGN-550MN DESIGN-650MN DESIGN-750MN DESIGN-850MN DESIGN-950MN DESIGN-1050MN DESIGN-1150MN POSH-550MN POSH-650MN POSH-750MN POSH-850MN POSH-950MN POSH-1050MN POSH-1150MN GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GL GP GP GP GP GP GP GP MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MI MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP MP Zuhany folyókák: APZ7, APZ107 (a rács a fólyoka csomagolásának tartama) APZ7-FLOOR-300 APZ7-FLOOR-550 APZ7-FLOOR-650 APZ7-FLOOR-750 APZ7-FLOOR-850 APZ7-FLOOR-950 APZ7-FLOOR-1050 APZ7-FLOOR-1150 APZ107-FLOOR-300 APZ107-FLOOR-550 APZ107-FLOOR-650 APZ107-FLOOR-750 APZ107-FLOOR-850 APZ107-FLOOR-950 APZ107-FLOOR-1050 APZ107-FLOOR-1150 Termékkatalógus 2012 Lefolyó rendszer: APZ5 (a fedél az lefolyó rendszer csomagolásának része) APZ5-EDEN-650 APZ5-EDEN-750 APZ5-EDEN-850 APZ5-EDEN-950 APZ5-EDEN-1050 APZ5-SHADE-650 APZ5-SHADE-750 APZ5-SHADE-850 APZ5-SHADE-950 APZ5-SHADE-1050 APZ5-TWIN-650 APZ5-TWIN-750 APZ5-TWIN-850 APZ5-TWIN-950 APZ5-TWIN-1050 Egyenes vonalú zuhany folyókák műanyagból: APZ8,APZ9 (a rács a fólyoka csomagolásának tartama) APZ8-750M APZ8-850M APZ8-950M APZ9-750M APZ9-850M APZ9-950M ARZ1 Rácsok TIME, LIFE, GRACE, TRITON, VIEW A zuhany folyókák megadott hosszanti változatai a oldalon lévőkre vonatkoznak. A termékkód LINE-550L Termék hossza Felületkezelés L = fényes, M = matt

131 A termékek ábécés jegyzéke kódok szerint 131 Kód Oldal Kód Oldal Kód Oldal Kód Oldal Kód Oldal A02 32 A03 32 A03A 33 A05 32 A06 33 A06/ A07 33 A08 32 A09A 33 A09B 33 A100/ A100/850 8 A101/ A101/ A101/1300H 9 A101/ A102/ A102/ A102/ A104/ A104/ A104/ A104A/ A105/ A105/ A105/ A105/ A106/ A107/ A107S/ A1101/ A A1115/ A112 8 A113/ A114S/ A115/ A15 1/2" 30 A15 3/8" 30 A15P 1/2" 30 A15P 3/8" 30 A16 1/2" 30 A16 3/8" 30 A16P 3/8" 31 A17 1/2" 31 A17 3/8" 31 A18 1/2" 31 A18 3/8" 31 A A A A A A31 96 A31P 96 A32 96 A A A33P 107 A A A A A A A39 99 A A A A A A A A400 BLISTR 97 A A A401 BLISTR 97 A A A41, A A A A A41P, A410P 93 A41PR 94 A41R 94 A42,A A A42P, A420P 94 A42R 94 A43, A A A A A A A43P, A430P 95 A441 Ø50/ A441P Ø50/ A442 Ø50/ A442P Ø50/ A443 Ø50/ A443P Ø50/ A444 Ø50/ A444P Ø50/ A446 Ø50/ A446P Ø50/ A447 Ø50/ A447P Ø50/ A448 Ø50/ A448P Ø50/ A449 Ø50/ A449P Ø50/ A44M Ø A453P 103 A454P 103 A45A 111 A45B 111 A45C 111 A45E 111 A45F Ø32, Ø40 95, 111 A46 Ø50 91 A46 Ø60 91 A461 Ø50 90 A462 Ø50 90 A464 Ø A465Ø50 90 A47B Ø50 91 A47B Ø60 91 A47CR Ø50 91 A47CR Ø60 91 A48 92 A49B 92 A49CR 92 A49K 92 A49K mat 92 A A A503KM 90 A504KM 87 A505CRM 88 A505KM 88 A506KM 90 A507KM 87 A51B 81 A51BM 81 A51CR 82 A51CRM 82 A52 90 A53 6/4" 87 A53 7/4" 87 A53 Ø40 86 A53 Ø50 86 A54CR 82 A54CRM 83 A550K 84 A550KM 84 A551K 84 A551KM 85 A552K 85 A552KM 85 A55K 83 A55KM 83 A561KM 88 A562KM 89 A563K 89 A563KM 89 A56K 86 A56KM 86 A57K 80 A58K 81 A60 40 A61 40 A62 40 A64 41 A65 41 A66 41 A67 42 A68 43 A A A A A A A A A A A A A A A A A A80 Ø40, Ø A800 Ø40, Ø A A81 Ø40, Ø A810 Ø40, Ø A82 Ø40, Ø A820 Ø40, Ø A83 Ø50/ A830 Ø50/ A84 Ø50/ A840 Ø50/ A870P Ø A A A A A90-90P A A A A A93 34 A94 34 A95 34 A A A97S 122 A A A A AEZ AEZ AEZ AGV1 74 AGV1S 74 AGV2 74 AGV2S 74 AGV3 74 AGV4 75 AGV4S 75 AGV AGV900R 76 AGV900S 76 AGV AGV910R 76 AGV910S 76 AGV AGV920R 76 AGV920S 76 AGV AGV930S 76 AGV AGV940S 76 AHP80 56 ACH AIZ1 73 AIZ2 73 AIZ3 73 AKS1 112 AKS2 112 AKS3 112 AP1 57 AP2 57 AP3 57 AP4 57 APH APH APH APH APS1 113 APS2 113 APS3 113 APS4 113 APV APV APV APV APV APV APV APV APV APV APV APV APV APV APV APV1 64 APV10 66 APV APV APV APV APV10C 66 APV11 66 APV11C 66 APV12 65 APV12C 65 APV13 65 APV APV APV APV13C 65 APV15 67 APV16 67 APV2 64 APV APV APV APV APV APV APV APV26 65 APV26C 62 APV3 67 APV APV31 64 APV32 64 APV APV APV4 67 APV APV APV APV APV APV APV APV APV APV APV APV APZ1, APZ APZ4, APZ APZ5 51 APZ6, APZ APZ7, APZ APZ8 54 APZ9 55 APZ901 APZ ARV ARV001 BLISTR 100 ARV ARV002 BLISTR 100 ARZ1 52 ASP1 27 ASP2 27 ATS AVD AVD AVD AVD AVD AVM AVM AVM200UZ 127 AVM200UZVB 127 AVM LINE-100L 56 LINE-100M 56 M M M M M M M M M M M M1470-AEZ M M M M M M M M M M M M M279S 22 M M370S 22 M M371S 22 M M M M M M M M M70 18 M71 18 M M72 18 M73 18 M75 18 M90 14 M M M M M M M M M M91 16 M M910CR 16 M M M M930CR 17 M M MEO10 23 MPO10 23 MPO11 23 MPO12 23 MPO13 23 MPV MPV MPV MPV MPV MPV MPV MS P P P P P066 95, 109 P , 109 P09 40 PURE-100L 56 PURE-100M 56 S S S S SA08 1/2" 36 SA08 3/8" 36 SA08S 1/2" 37 SA08S 3/8" 37 SA2000 1/2" 35 SA2000 3/8" 35 SA2000S 1/2" 35 SA2000S 3/8" 36 Z Z Z Z137 41, 42 Z268 40

132 Az ALCAPLAST szakértői csoportunk mindig készen áll segítséget nyújtani a tervezéskor, beépítéskor, illetve termékek árának megállapításakor! Cseh termék ISO 9001:2008 Edition 2/2012 HU Fenntartjuk a jogot a termékek kivitelének és méreteinek módosítására. CSEH KÖZTÁRSASÁG Alca plast, s. r. o. Bratislavská 2846, Břeclav tel.: tel.: fax: [email protected] MAGYARORSZÁG Alca plast HU Kft. Lovarda TéR 7., 2900 Komárom, Hungary tel.: gsm: fax: [email protected]
