1 Dell Precision 3930 Rack Setup and Specifications Regulatory Model: D02R Regulatory Type: D02R001

2 Megjegyzések, figyelmeztetések és Vigyázat jelzések MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak, amelyek a termék hatékonyabb használatát segítik. FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének módját. VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet Dell Inc. vagy leányvállalatai. Minden jog fenntartva. A Dell, az EMC és egyéb védjegyek a Dell Inc. vagy leányvállalatainak védjegyei. Minden egyéb névjegy a vonatkozó vállalatok védjegye lehet Rev. A01

3 Contents 1 A számítógép üzembe helyezése Ház áttekintése...8 Elölnézet...8 Hátulnézet...8 Az alaplap elrendezése Rendszeradatok...10 Műszaki adatok Rendszerméretek fizikai Rendszer-információ Tápegység...11 Processzor...11 Memória...12 Tárolóhely...14 Audio...14 Alaplapi grafikus adapter...14 Kommunikáció...15 Médiakártya-olvasó Alaplapi csatlakozók...15 Portok és csatlakozók Az operációs rendszer műszaki adatai Használati feltételek...17 Támogatási irányelvek Rendszerbeállítás A BIOS áttekintése Rendszerindító menü...19 Navigációs billentyűk Rendszerindítási sorrend...19 Rendszerbeállítási opciók Általános opciók Rendszer-információ Videó képernyő opciók Security (Biztonság)...23 Biztonságos rendszerindítási opciók...25 Intel Software Guard Extensions opciók Teljesítmény Energiakezelés Hőszabályozási konfiguráció...28 POST-viselkedés Felügyelhetőség Virtualizáció támogatása Contents 3

4 Karbantartás Rendszernaplók...30 Speciális konfiguráció A BIOS frissítése a Windowsban...30 A BIOS frissítése bekapcsolt BitLocker funkció mellett...31 A rendszer BIOS-ának frissítése egy USB-s pendrive segítségével...31 A Dell BIOS frissítése Linux és Ubuntu környezetekben A BIOS frissítése az F12 egyszer használatos rendszerindító menü segítségével Rendszer- és beállítás jelszó Rendszer- és beállító jelszó hozzárendelése...36 Meglévő rendszerjelszó és/vagy beállítási jelszó törlése, illetve módosítása Hogyan kérhet segítséget...38 A Dell elérhetőségei Contents

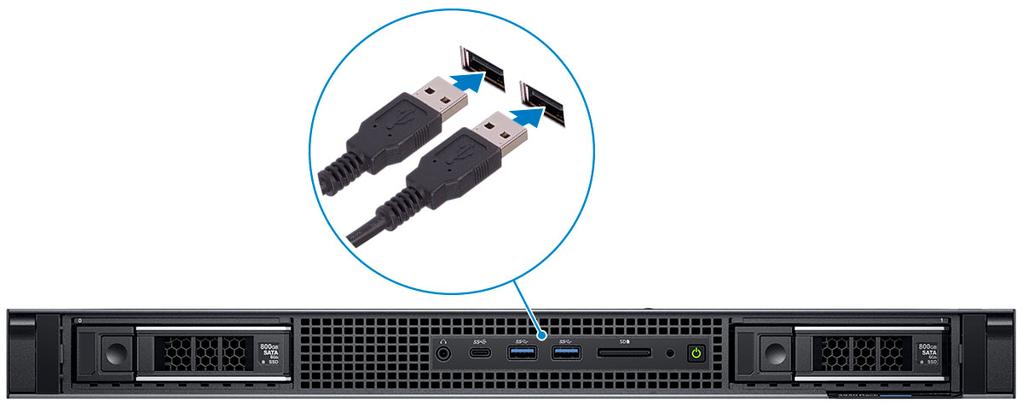

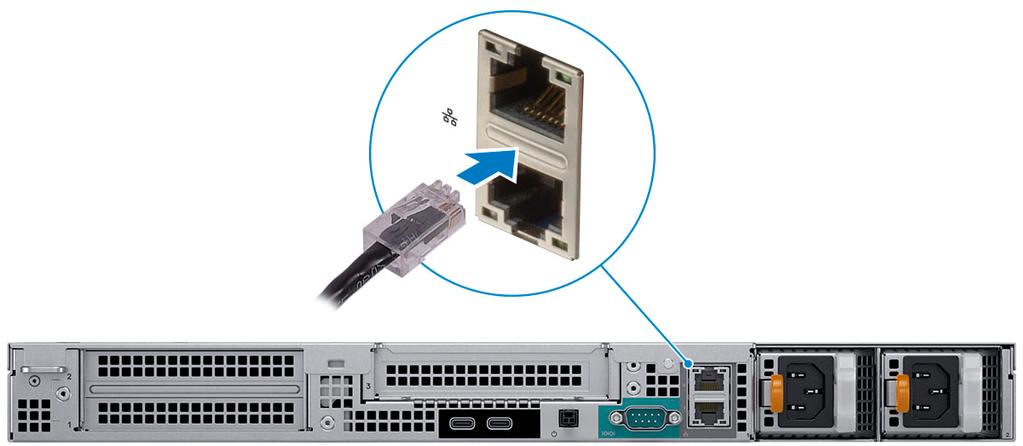

5 A számítógép üzembe helyezése 1 1 Csatlakoztassa a billentyűzetet és az egeret. 2 Csatlakoztassa a hálózathoz kábel használatával. 3 Csatlakoztassa a monitort. A számítógép üzembe helyezése 5

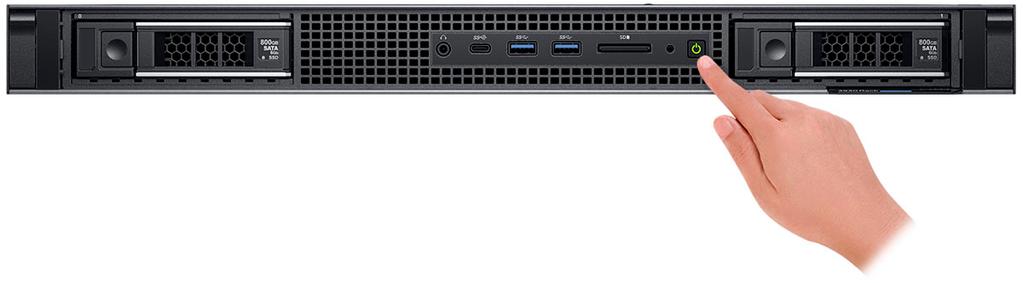

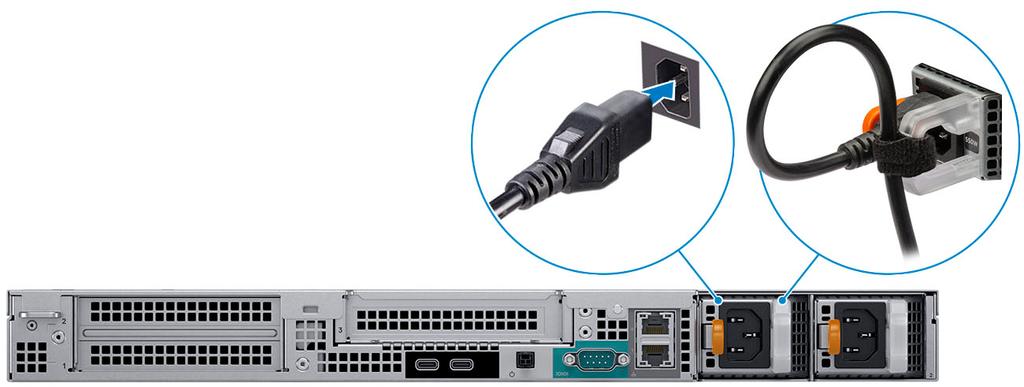

6 MEGJEGYZÉS: Ha a számítógéphez különálló grafikus kártyát rendelt, a kártya lesz az elsődleges videovezérlő. Csatlakoztassa a kijelzőt a különálló grafikus kártyához. 4 Csatlakoztassa a tápkábelt. 5 Nyomja meg a bekapcsológombot. 6 A Windows-beállítás elvégzéséhez kövesse a képernyőn megjelenő utasításokat. a Kapcsolódjon egy hálózathoz. 6 A számítógép üzembe helyezése

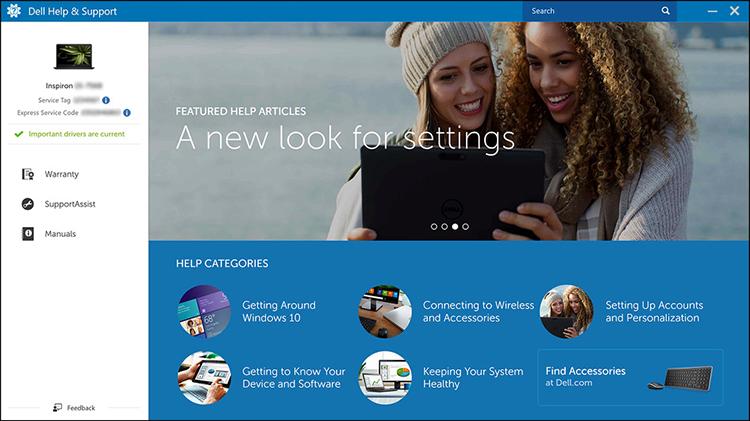

7 b Jelentkezzen be Microsoft-fiókjába, vagy hozzon létre egy új fiókot. 7 Dell-alkalmazások keresése. 1. táblázat: Dell-alkalmazások keresése Regisztrálja a számítógépét Dell súgó és támogatás SupportAssist Ellenőrizze és frissítse számítógépét A számítógép üzembe helyezése 7

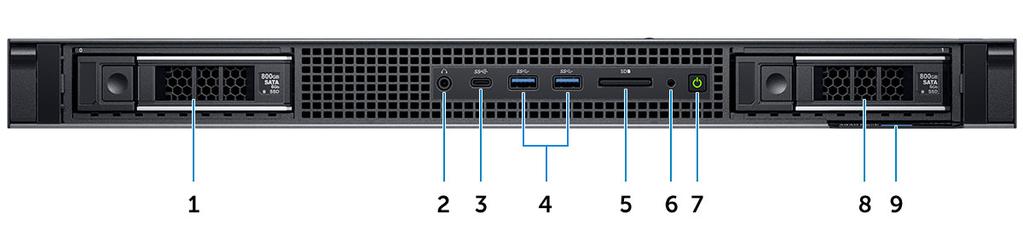

8 2 Ház áttekintése Elölnézet 1 Merevlemez-foglalat 0 2 Audioport 3 USB Type-C 3.1 Gen2 port 4 USB Type-A 3.1 Gen1 Port 5 SD kártyaolvasó nyílás 6 A meghajtó működését jelző fény 7 Bekapcsológomb 8 Merevlemez-foglalat 1 9 Szervizcímke Hátulnézet 1 Lakatgyűrű 2 Bővítőkártya foglalatok 3 Biztonsági kábel foglalata 4 USB Type-C 3.1 Gen2 (UMA-videótámogatással) 5 Távbekapcsoló 6 Soros port 7 10 GB hálózati port 8 1 GB hálózati port 9 Tápegységek 8 Ház áttekintése

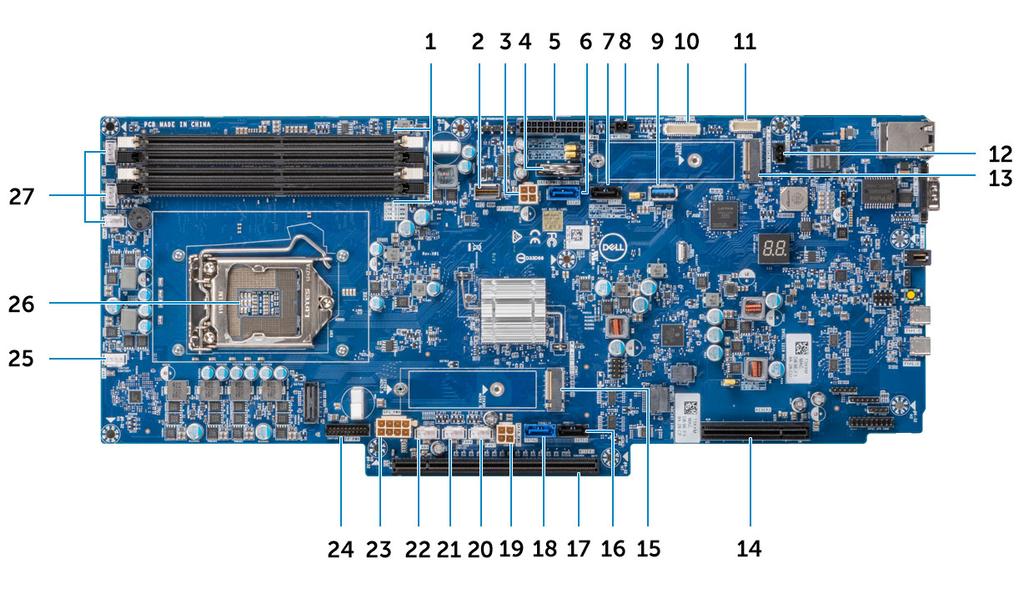

9 Az alaplap elrendezése 1 Memóriafoglalatok 2 Előlapi HSD 3 Bal oldali SATA tápcsatlakozó 4 Gombelem 5 Áramelosztó áramköri lap tápcsatlakozója 6 SATA 0 csatlakozó 7 SATA 1 csatlakozó 8 1. tápcsatlakozó 9 USB Type-A 3.1 Gen1 10 Áramelosztó áramköri lap csatlakozója 11 Előlapi csatlakozó 12 Behatolásjelző kapcsoló csatlakozó 13 M.2 PCIe csatlakozó (SSD0) 14 PCIe foglalat 15 M.2 PCIe csatlakozó (SSD1) 16 SATA 3 csatlakozó 17 PCIe foglalat 18 SATA 2 csatlakozó 19 Bal oldali 2. SATA tápcsatlakozó ventilátor tápcsatlakozója ventilátor tápcsatlakozója ventilátor tápcsatlakozója 23 GPU tápcsatlakozó 24 Előlapi tápcsatlakozó ventilátor tápcsatlakozója 26 Processzor 27 5./4./3. ventilátor tápcsatlakozója Ház áttekintése 9

10 3 Rendszeradatok Műszaki adatok MEGJEGYZÉS: A kínálat régiónként változhat. Az alábbi műszaki adatok csak azok a műszaki adatok, amelyeket mellékelni kell a törvény előírásai szerint. Ha a számítógép konfigurációjáról bővebb információt szeretne, kattintson a Start Súgó és támogatás menüpontra, és válassza a számítógép adatainak megtekintését. Rendszerméretek fizikai MEGJEGYZÉS: A megadott számítógépsúly és a szállítási súly az általános konfigurációé, a tényleges számítógép-konfigurációtól függően változhat. A tipikus konfigurációk beépített grafikus kártyát és két merevlemezt tartalmaznak. 2. táblázat: Rendszerméretek (fizikai) Torony Ház tömege (font / kilogramm) 27,38/12,42 Ház méretei (Ma x Szé x Mé) Magasság (hüvelyk / centiméter) 1,68/4,28 Szélesség (hüvelyk / centiméter) 18,97/48,2 Mélység (hüvelyk / centiméter) 22,73/57,75 23,19 / 58,91 (kávával) Szállított csomag tömege (font / kilogramm csomagolóanyaggal együtt) 42,63/19,34 Csomag méretei (Ma x Szé x Mé) Magasság (hüvelyk / centiméter) 8,38/21,3 Szélesség (hüvelyk / centiméter) 23,42/59,5 Mélység (hüvelyk / centiméter) 31,61/80,3 Rendszer-információ 3. táblázat: Rendszer-információ Chipkészlet DRAM busz szélesség FLASH EPROM Intel C246 chipkészlet 64 bit SPI 256 MB 10 Rendszeradatok

11 PCIe busz Külső busz sebesség 100 MHz DMI 3,0 8 GT/s Tápegység Ez a témakör a tápegységek adatait sorolja fel. 4. táblázat: 550 watt Funkció Tápegység teljesítménye Váltóáramú bemeneti feszültség tartománya Váltóáramú bemeneti áramerősség (alacsony váltóáramú tartomány/magas tartomány) Váltóáramú bemeneti frekvencia Műszaki adatok 550 W (a dupla tápegység redundanciát biztosít, nem megnövelt teljesítményt) V váltóáram 7,4 A / 3,7 A 50 Hz / 60 Hz 5. táblázat: 3,0 V CMOS akkumulátor Brand Típus Feszültség Összetétel Élettartam PANASONIC CR-2302L/BN 3V Lítium mangán dioxid Folyamatos merülés 15 kω-os terhelés mellett, 2,5 V-os végső feszültségig: 1000 óra vagy több Varta V Lítium mangán dioxid Duracell DL2032 3V Lítium mangán dioxid Maxell CR2032 3V Lítium mangán dioxid Folyamatos merülés 15 kω-os terhelés mellett, 2,5 V-os végső feszültségig: 1000 óra vagy több Folyamatos merülés 15 kω-os terhelés mellett, 2,5 V-os végső feszültségig: 1000 óra vagy több Folyamatos merülés 15 kω-os terhelés mellett, 2,5 V-os végső feszültségig: 1000 óra vagy több Processzor MEGJEGYZÉS: A processzorok számozása nem tükrözi azok teljesítményét. A processzorok elérhetősége bármikor változhat, illetve régiónként és országonként is eltérő lehet. Rendszeradatok 11

12 6. táblázat: Processzor műszaki adatai Típus Intel Xeon E processzor E-2186G (6 mag HT 3,8 GHz, 4,7 GHz Turbo, 8 MB) Intel Xeon E processzor E-2176G (6 mag HT 3,7 GHz, 4,7 GHz Turbo, 8 MB) Intel Xeon E processzor E-2174G (4 mag HT 3,8 GHz, 4,7 GHz Turbo, 8 MB) Intel Xeon E processzor E-2146G (6 mag HT 3,5 GHz, 4,5 GHz Turbo, 8 MB) Intel Xeon E processzor E-2136 (6 mag HT 3,3 GHz, 4,5 GHz Turbo, 8 MB) Intel Xeon E processzor E-2134 (4 mag HT 3,5 GHz, 4,5 GHz Turbo, 8 MB) Intel Xeon E processzor, E-2124G (4 mag, 8 MB gyorsítótár, 3,4 GHz, 4,5 GHz Turbo) Intel Xeon E processzor E-2124 (4 mag 3,4 GHz, 4,5 GHz Turbo, 8 MB) UMA grafikus eszköz Integrált Intel UHD P630 Integrált Intel UHD P630 Integrált Intel UHD P630 Integrált Intel UHD P630 Nem támogatott Nem támogatott Integrált Intel UHD P630 Nem támogatott Intel Core i processzor (4 mag, 6 MB gyorsítótár, 3,6 GHz) Integrált Intel UHD 630 Intel Core processzor i (6 mag, 9 MB gyorsítótár, 3,0 GHz, akár 4,6 GHz Turbo) Intel Core i processzor (6 mag, 9 MB gyorsítótár, 3,1 GHz, akár 4,3 GHz Turbo) Intel Core i5-8600k processzor (6 mag, 9 MB gyorsítótár, 3,6 GHz, akár 4,3 GHz Turbo) Intel Core i processzor (6 mag, 12 MB gyorsítótár, 3,2 GHz, akár 4,6 GHz Turbo) Intel Core i7-8700k processzor (6 mag, 12 MB gyorsítótár, 3,7 GHz, akár 4,7 GHz Turbo) Integrált Intel UHD 630 Integrált Intel UHD 630 Integrált Intel UHD 630 Integrált Intel UHD 630 Integrált Intel UHD 630 Memória 7. táblázat: Memória műszaki adatai Minimális memória konfiguráció Maximális memória konfiguráció 4 GB 64 GB Bővítőhelyek száma 4 DIMM típus UDIMM 12 Rendszeradatok

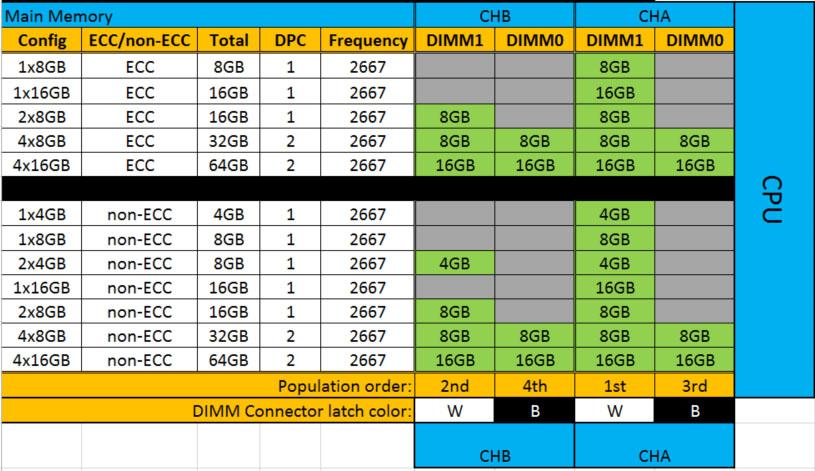

13 Maximális memóriaméret foglalatonként Memórialehetőségek 16 GB 4 GB 1 x 4 GB (nem ECC) 8 GB 2 x 4 GB (nem ECC) 8 GB 1 x 8 GB (ECC) 16 GB 2 x 8 GB (nem ECC) 16 GB 2 x 8 GB (ECC) 32 GB 4 x 8 GB (nem ECC) 32 GB 4 x 8 GB (ECC) 64 GB 4 x 16 GB (nem ECC) 64 GB 4 x 16 GB (ECC) MEGJEGYZÉS: Az ECC memóriát csak a Xeon E, illetve a Core i3 processzorral rendelkező változatok támogatják. Típus Sebesség DDR4 UDIMM nem ECC / ECC memória 2666 MHz Precision 3930 rack memóriamátrix A Precision 3930 rack memóriamátrix csatorna- illetve DIMM-szám szerinti rendezést valósít meg, amelyben a DIMM modulok a memóriafoglalatokban helyezkednek el MEGJEGYZÉS: Az optimalizált memóriateljesítmény elérése érdekében az A és a B csatornában is egyetlen DIMM modult kell elhelyezni, a DIMM-számtól függetlenül. Vegyes DIMM memóriaméreteket a rendszer nem támogat. Rendszeradatok 13

14 Tárolóhely 8. táblázat: Tárolóeszköz műszaki adatai Típus Kivitel Interfész Security Options (Biztonsági opciók) Négy 2,5 hüvelykes elölről betölthető merevlemez (HDD) Kb. 2,76 3,959 0,276 hüvelyk Legfeljebb 6 Gb/s (SATA 3.0) OPAL /SED FIPS Kapacitás Legfeljebb 8 TB Két 3,5 hüvelykes elölről betölthető merevlemez (HDD) Kb. (5,79 x 4 x 1) Legfeljebb 6 Gb/s (SATA 3.0) Hiányzik Legfeljebb 16 TB Két félvezető alapú meghajtó (SSD) M x PCIe x4 NVMe az alaplapon (nem bővítőhelyen), Legfeljebb 32 Gbps SED/OPAL Legfeljebb 4 TB 2 M.2 PCIe x4 NVMe, Dell Ultraspeed Drive Duo kártyán (az 1A kiemelő kártya 2. PCIe-foglalatába helyezve) MEGJEGYZÉS: Az Ön számítógépe konfigurációtól függően két 3,5 hüvelykes vagy négy 2,5 hüvelykes merevlemez támogat. MEGJEGYZÉS: Az elölről betölthető merevlemezek üzem közben nem cserélhetők. Audio 9. táblázat: Hangrendszer műszaki adatai Vezérlő Típus Interfész Waves MaxxAudio Pro támogatás Kétcsatornás HD minőségű hang Univerzális audio jack csatlakozó Sztereó headset Alaplapi grafikus adapter 10. táblázat: Alaplapi grafikus adapter műszaki adatai Vezérlő Típus CPU-függőség Grafikus memória típusa Kapacitás Külső képernyő támogatás Maximális felbontás Intel UHD Graphics 630 UMA Intel Core i Intel Core i5 8600/8500 Integrált Megosztott rendszermemóri a DisplayPort támogatás a hátsó USB Type C porton keresztül Rendszeradatok

15 Vezérlő Típus CPU-függőség Grafikus memória típusa Kapacitás Külső képernyő támogatás Maximális felbontás Intel Core i DP/HDMI/VGA/DVI támogatás a hátsó USB Type-C porton keresztül Intel UHD Graphics P630 UMA Intel Xeon G Integrált Megosztott rendszermemóri a DP/HDMI/VGA/DVI támogatás a hátsó USB Type-C porton keresztül MEGJEGYZÉS: Xeon G SKU-ra vonatkozóan lásd a processzor műszaki adatait ismertető részt. MEGJEGYZÉS: A G utótaggal jelölt Xeon SKU-k támogatják az Intel UHD Graphics rendszert. Kommunikáció 11. táblázat: Kommunikációs műszaki adatok Hálózati adapter Beépített Intel 10/100/1000 Mb/s Ethernet (RJ-45) Beépített Aquantia 10 Gb/s Ethernet (RJ45) Médiakártya-olvasó 12. táblázat: A médiakártya-olvasó műszaki adatai Típus Támogatott kártyák Egy SD-kártyafoglalat SD SDHC SDXC Alaplapi csatlakozók 13. táblázat: Alaplapi csatlakozók M.2 csatlakozók Kettő (2280 Key-M) Soros ATA (SATA) csatlakozó Négy 1A kiemelő kártya PCIe X16-foglalat PCIe X8-foglalat 1. foglalat (lent): teljes magasságú, duplaszéles PCIex16 Gen 3 vagy normál szélességű PCIex8 Gen 3 2. foglalat (fent): teljes magasságú, normál szélességű PCIex8 Gen 3 Rendszeradatok 15

16 1B kiemelő kártya PCIe, 32 bites 1. foglalat (lent): teljes magasságú PCI 32/33 2. foglalat (fent): teljes magasságú PCI 32/33 2. adapter PCIe X4-foglalat Rögzített kiemelő kártya a 3. foglalathoz (minden ház esetén): teljes magasságú, normál szélességű PCIeX4 Gen 3 Portok és csatlakozók 14. táblázat: Előlapi portok és csatlakozók Memóriakártya-olvasó USB Audio SD 4.0 memóriakártya-olvasó Egy USB 3.1 Gen2 Type-C port Két USB 3.1 Gen 1 Type-A port Univerzális audio jack csatlakozó 15. táblázat: Hátlapi portok és csatlakozók USB Hálózati adapter Soros port Kép USB 3.1 Gen2 Type-C port (UMA videó támogatással) Egy 1 Gb RJ-45 Egy 10 Gb RJ-45 Egy soros port Az operációs rendszer műszaki adatai 16. táblázat: Az operációs rendszer műszaki adatai Támogatott operációs rendszerek Windows 10 Pro for Workstations (legfeljebb 4 mag) Windows 10 Pro for Workstations (4 vagy több mag) Windows 10 Pro Standard MEGJEGYZÉS: A Red Hat Enterprise Linux és az Ubuntu verzió RTS után jelenik meg. MEGJEGYZÉS: A Windows 10 Home Plus/Advanced gyári telepítésének támogatása RTS után lesz elérhető. 16 Rendszeradatok

17 Használati feltételek A termékbiztonsággal, EMC-vel és környezetvédelmi adatlapokkal kapcsolatos információk itt találhatók: topics/global.aspx/about_dell/values/regulatory_compliance/dec_conform?c=us&cs=04&l=en&s=bsd&redirect=1 17. táblázat: Használati feltételek Hőmérséklet-tartomány Relatív páratartalom Légkörszennyezési szint Rezgés Üzemi: 10 C és 35 C (50 F és 95 F) között minden rendszerkonfiguráció esetén. Üzemi: 10 C és 45 C (50 F és 113 F) között egyes rendszerkonfigurációk esetén. Tárolási: -40 C és 65 C (-40 F és 149 F) között Üzemi: 10% és 85% között (maximális nedves hőmérséklet = 40 C) (nem kondenzálódó) Tárolás: 10% és 90% között (maximális nedves hőmérséklet = 60 C) (nem kondenzálódó) G1-es osztályú az ISA-S jelű szabvány szerint Rezgés (maximum)*: üzemi = 0,26 GRMS; tárolási = 2,0 GRMS Ütés Ütés (maximum): üzemi =10 G ; tárolási = 71 G MEGJEGYZÉS: *Felhasználói környezetet szimuláló, véletlenszerű rezgési paletta használatával mérve. 2 ezredmásodperces félszinuszos rezgéssel mérve, a merevlemez üzemelése mellett. 2 ms-os félszinuszú rezgéssel mérve, a merevlemez-meghajtó készenléti állapota mellett. Támogatási irányelvek A támogatási irányelvekkel kapcsolatos további információkat a következő tudásbáziscikkek tartalmazzák: 13290, és Rendszeradatok 17

18 4 Rendszerbeállítás A rendszerbeállításokon keresztül kezelheti táblagépeasztali számítógépenotebookja hardverét, és meghatározhatja a BIOS rendszer beállításait. A Rendszerbeállítás a következőket teszi lehetővé: Hardver hozzáadása vagy eltávolítása után módosíthatja az NVRAM beállításokat Megtekintheti a rendszer hardver konfigurációját Engedélyezheti vagy letilthatja az integrált eszközöket Teljesítmény és energiagazdálkodási korlátokat állíthat be Kezelheti a számítógép védelmét Témák: A BIOS áttekintése Rendszerindító menü Navigációs billentyűk Rendszerindítási sorrend Rendszerbeállítási opciók Általános opciók Rendszer-információ Videó képernyő opciók Security (Biztonság) Biztonságos rendszerindítási opciók Intel Software Guard Extensions opciók Teljesítmény Energiakezelés Hőszabályozási konfiguráció POST-viselkedés Felügyelhetőség Virtualizáció támogatása Karbantartás Rendszernaplók Speciális konfiguráció A BIOS frissítése a Windowsban A BIOS frissítése bekapcsolt BitLocker funkció mellett A rendszer BIOS-ának frissítése egy USB-s pendrive segítségével A Dell BIOS frissítése Linux és Ubuntu környezetekben A BIOS frissítése az F12 egyszer használatos rendszerindító menü segítségével Rendszer- és beállítás jelszó A BIOS áttekintése FIGYELMEZTETÉS: Ha nem szakértő szintű felhasználó, ne módosítsa a BIOS program beállításait. Bizonyos módosítások a számítógép hibás m###6ködését idézhetik elő. MEGJEGYZÉS: A BIOS-beállítási program használata előtt a későbbi felhasználás céljából lehetőleg írja le a BIOS-beállítási program képernyőn látható információkat. 18 Rendszerbeállítás

19 A BIOS-beállítási program a következő célokra használható: Információk megtekintése a számítógép hardvereiről, mint a RAM mennyisége vagy a merevlemez mérete. A rendszerkonfigurációs adatok módosítása A felhasználó által kiválasztható beállítások aktiválása és módosítása, mint a felhasználói jelszó, a telepített merevlemez típusa, alapeszközök engedélyezése és letiltása. Rendszerindító menü Az érvényes rendszerindító eszközök listáját tartalmazó egyszeri rendszerindító menü elindításához a Dell logó megjelenésekor nyomja meg az <F12> billentyűt. Ebben a menüben a diagnosztikai és BIOS-beállítások is megtalálhatók. A rendszerindító menüben felsorolt eszközök listája a rendszerben megtalálható, rendszerindításra alkalmas eszközök körétől függ. Ez a menü abban az esetben lehet hasznos, ha egy konkrét eszközről szeretné elindítani az eszközt, vagy diagnosztikát szeretne végezni a rendszeren. A rendszerindító menü módosítása nem változtatja meg a BIOS-ban tárolt rendszerindítási sorrendet. Az opciók: UEFI Boot: Windows Boot Manager Egyéb lehetőségek: BIOS beállítás BIOS frissítés Diagnosztika Rendszerindítási üzemmód beállítások módosítása Navigációs billentyűk MEGJEGYZÉS: A legtöbb rendszerbeállítási opció esetén az elvégzett módosításokat a rendszer rögzíti, de azok csak a rendszer újraindítása után lépnek érvénybe. Billentyűk Felfelé nyíl Lefelé nyíl Enter Szóköz billentyű Fül Navigáció Lépés az előző mezőre. Lépés a következő mezőre. Érték kiválasztása a kijelölt mezőben (ha van), vagy a mezőben lévő hivatkozás megnyitása. Legördülő lista kibontása vagy összecsukása, ha lehetséges. Lépés a következő fókusz területre. MEGJEGYZÉS: Csak normál grafikus böngésző esetén. Esc Visszalépés az előző oldalra, amíg a fő képernyő meg nem jelenik. Ha az Esc billentyűt megnyomja a fő képernyőn, egy üzenet jelenik meg, amely kéri a változtatások elmentését, és újraindítja a rendszert. Rendszerindítási sorrend A rendszerindítási sorrend lehetővé teszi a rendszerindító eszközök rendszertelepítésnél meghatározott sorrendjének megkerülését, és a rendszernek egy adott eszközre (például: optikai vagy merevlemezre) történő indítását. A bekapcsolási önteszt (POST) során, amíg a Dell embléma látható: Hozzáférés a rendszerbeállításhoz az F2 billentyű lenyomásával Egyszeri rendszerindítási menü előhívása az <F12> billentyű lenyomásával Rendszerbeállítás 19

20 Az egyszeri rendszerindítási menü azokat az eszközöket jeleníti meg, amelyekről a rendszer indítható, valamint diagnosztikai opciókat ajánl fel. A rendszerindítási opciók az alábbiak: Eltávolítható meghajtó (ha van) STXXXX meghajtó MEGJEGYZÉS: A XXX a SATA meghajtó számát jelöli. Optikai meghajtó (ha van) SATA merevlemez (ha van) Diagnosztika MEGJEGYZÉS: A Diagnosztika kiválasztásával az epsa diagnosztika képernyő jelenik meg. A rendszerindítási sorrend a rendszerbeállítás képernyő elérésére is biztosít opciókat. Rendszerbeállítási opciók MEGJEGYZÉS: A táblagéptőlszámítógéptőlnotebooktól és a hozzá tartozó eszközöktől függően előfordulhat, hogy az alábbiakban felsorolt opciók nem jelennek meg. Általános opciók 18. táblázat: Általános Rendszeradatok Az alábbi adatokat jeleníti meg: Rendszerinformációk: BIOS-verzió, szervizcímke, termékcímke, tulajdonosi címke, tulajdonszerzés dátuma, gyártás dátuma és gyors szervizkód. Memory Information (Memóriaadatok): a következőket jeleníti meg: telepített memória, rendelkezésre álló memória, memória sebessége, memóriacsatorna üzemmódja, memóriatechnológia, az A foglalatban lévő memória mérete, a B foglalatban lévő memória mérete, a C foglalatban lévő memória mérete, a D foglalatban lévő memória mérete. PCI Information (PCI-információk): az 1., a 2. és a 3. foglalat megjelenítése. Processzor adatok: Processzor típusa, magok száma, processzorazonosító, aktuális órajelsebesség, minimális órajelsebesség, maximális órajelsebesség, L2 processzor gyorsítótár, L3 processzor gyorsítótár, HT képesség, valamint 64-bites technológia. Device Information (Eszközadatok): a következőket jeleníti meg: SATA-0, SATA 1, SATA 2, SATA 3, M.2 PCIe SSD-0, M.2 PCIe SSD-1, LOM MAC-cím, LOM2 MAC-cím, videovezérlő, audiovezérlő. Boot Sequence Advanced Boot Options Beállíthatja, hogy a számítógép milyen sorrendben próbáljon operációs rendszert keresni a listában szereplő eszközökön. UEFI rendszerindítási módban lehetővé teszi az Enable Legacy Option ROMs (Korábbi ROM opció engedélyezése) kiválasztását. Ez a beállítás alapértelmezés szerint nincs kiválasztva. Enable Legacy Option ROMs Enable Attempt Legacy Boot Alapértelmezés szerint egyik sincs kijelölve UEFI Boot Path Security Ezzel a funkcióval szabályozhatja, hogy a rendszer megkérje-e a felhasználót a rendszergazdai jelszó megadására, amikor UEFI indítási útvonalról végez rendszerindítást az F12 billentyűvel megnyitható rendszerindítási menüből. Always, except internal HDD (Mindig, kivéve belső merevlemez-meghajtó esetén): Alapértelmezett Always (Mindig) 20 Rendszerbeállítás

21 Soha Date/Time Lehetővé teszi a dátum- és időbeállítások módosítását. A rendszerdátum és -idő módosításai azonnal érvénybe lépnek.. Rendszer-információ 19. táblázat: Rendszer-konfigurációs Integrated NIC Lehetővé teszi az alaplapi LAN-vezérlő vezérlését. Az Enable UEFI Network Stack (UEFI hálózati verem engedélyezése) beállítás alapértelmezés szerint nincs kiválasztva. Az opciók: Disabled (Letiltva) Enabled (Engedélyezve) Enabled w/pxe (Engedélyezve PXE-vel) (Alapértelmezett) Beépített NIC2 Lehetővé teszi az alaplapi LAN-vezérlő vezérlését. Az Enable UEFI Network Stack (UEFI hálózati verem engedélyezése) beállítás alapértelmezés szerint nincs kiválasztva. Az opciók: Disabled (Letiltva) Engedélyezve (alapértelmezett beállítás) Enabled w/pxe (Engedélyezve PXE mellett) UEFI Network Stack (UEFI hálózati eszközkészlet) Lehetővé teszi, hogy az operációs rendszer betöltése előtti, vagy az operációs rendszer betöltésének korai szakaszában elérhető hálózati funkciók használhassák az engedélyezett hálózati kártyákat. Ennek használata kikapcsolt PXE mellett is lehetséges. Enable UEFI Network Stack Alapértelmezett beállítás Disabled (Letiltva) Serial Port Ez a mező határozza meg az integrált soros port működését. Válasszon az alábbiak közül: Disabled (Letiltva) COM1 (alapértelmezett beállítás) COM2 COM3 COM4 SATA Operation Lehetővé teszi az integrált merevlemezmeghajtó-vezérlő üzemmódjának beállítását. Letiltva = A SATA-vezérlők rejtve maradnak AHCI = A SATA konfigurálva AHCI üzemmódra RAID ON (RAID bekapcsolva) = A SATA-vezérlőket a rendszer a RAID üzemmód támogatására konfigurálja (alapértelmezés szerint kiválasztva) Meghajtók Lehetővé teszi a kártyán található beépített meghajtók engedélyezését, illetve letiltását: SATA-0 (alapértelmezett beállításként engedélyezve van) SATA-1 (alapértelmezett beállításként engedélyezve van) SATA-2 (alapértelmezett beállításként engedélyezve van) SATA-3 (alapértelmezett beállításként engedélyezve van) Rendszerbeállítás 21

22 M.2 PCIe SSD-0 (alapértelmezés szerint engedélyezve van) M.2 PCIe SSD-1 (alapértelmezés szerint engedélyezve van) Smart Reporting USB Configuration Ezzel a mezővel állítható be, hogy a rendszer jelezze-e az integrált merevlemez-meghajtók hibáit az indítás során. Az Enable SMART Reporting (SMART jelentés engedélyezése) beállítás alapértelmezés szerint le van tiltva. Lehetővé teszi az integrált USB-vezérlő engedélyezését, illetve letiltását az alábbiakhoz: Enable USB Boot Support Enable Front USB Ports (Előlapi USB engedélyezése) Enable Rear USB Ports (Hátsó USB engedélyezése) Enable internal USB ports (Belső USB portok engedélyezése) Minden beállítás alapértelmezés szerint engedélyezve van. Front USB Configuration Lehetővé teszi az elülső USB-portok engedélyezését, illetve letiltását. Minden port alapértelmezés szerint engedélyezve van. 1. előlapi port (bal) 2. előlapi port (középső) 3. előlapi port (jobb)* Minden beállítás alapértelmezés szerint engedélyezve van. Rear USB Configuration Lehetővé teszi a hátsó USB-portok engedélyezését, illetve letiltását. Minden port alapértelmezés szerint engedélyezve van. 1. hátsó port (bal)* 2. hátsó port (jobb)* Minden beállítás alapértelmezés szerint engedélyezve van. Internal USB Configuration (Belső USB-portok konfigurálása) Lehetővé teszi a belső USB-port engedélyezését, illetve letiltását. A port alapértelmezett beállítás szerint engedélyezve van. Internal Port 1 (2. belső port) Thunderbolt Adapter Configuration Engedélyezése esetén a Thunderbolt technológia funkciója és a társított portok és adapterek engedélyezve vannak. A beállítás alapértelmezés szerint engedélyezve van. Enable Thunderbolt Technology Support (Thunderbolt technológia támogatásának engedélyezése) (alapértelmezett beállítás) Security level - No Secuirty (Biztonsági szint Nincs biztonság) Security Level - User Authorization (Biztonsági szint Felhasználó felhatalmazása) (alapértelmezett beállítás) Security level - Secure connect (Biztonsági szint Biztonságos csatlakozás) Security level - Display Port Only (Biztonsági szint Csak DisplayPort) Audio Lehetővé teszi az integrált audiovezérlő engedélyezését és letiltását. Az Enable Audio (Hang engedélyezése) beállítás alapértelmezés szerint ki van választva. Enable Microphone (Default) (Mikrofon engedélyezése) (alapértelmezett beállítás) Dust Filter Maintenance (Porszűrő karbantartása) Ezzel a funkcióval engedélyezheti és tilthatja le a számítógépbe opcionálisan beszerelhető porszűrő karbantartására vonatkozó BIOS-üzeneteket. A BIOS a megadott időközönként üzenetet jelenít meg a rendszerindítás előtt, amely felszólítja a felhasználót a porszűrő megtisztítására vagy cseréjére. Alapértelmezés szerint a Disabled (Letiltva) beállítás van kiválasztva. 22 Rendszerbeállítás

23 Disabled (Letiltva) 15 nap 30 nap 60 nap 90 nap 120 nap 150 nap 180 nap Miscellaneous Devices Lehetővé teszi az egyéb alaplapi eszközök engedélyezését, illetve letiltását. Alapértelmezés szerint az Enable Secure Digital (SD) Card (SD-kártya engedélyezése) beállítás van kiválasztva. Enable Secure Digital (SD) Card Secure Digital (SD) Card Boot Secure Digital (SD) Card Read-Only Mode (SD-kártya csak olvasás üzemmódban) Előlapi bekapcsológomb Lehetővé teszi az előlapi panelen levő bekapcsológomb engedélyezését, illetve letiltását. Az Enable Front Power button (Előlapi bekapcsológomb engedélyezése) lehetőség alapértelmezés szerint ki van választva. Videó képernyő opciók Enable Front Power button (Előlapi bekapcsológomb engedélyezése) Disable Front Power button (Előlapi bekapcsológomb letiltása) 20. táblázat: Videó Multi-Display Lehetővé teszi a Multi-Display funkció engedélyezését, illetve letiltását. Ez a funkció Wndows 7 vagy újabb verzió esetén engedélyezhető. Enable Multi-Display (default) (Multi-Display engedélyezése) (alapértelmezett beállítás) MEGJEGYZÉS: Ez a funkció más operációs rendszerek esetén nem alkalmazható. Primary Display Lehetővé teszi az elsődleges kijelző kiválasztását, ha a rendszeren több vezérlő áll rendelkezésre. Security (Biztonság) Auto (Automatikus) (Alapértelmezett) Intel HD Graphics ATI Radeon HD 3450 MEGJEGYZÉS: Ha nem az Automatikus lehetőséget választja, az alaplapi grafikus eszköz kerül engedélyezésre. 21. táblázat: Security (Biztonság) Admin Password System Password Internal HDD-0 Password Beállíthatja, módosíthatja, illetve törölheti a rendszergazda jelszavát. Beállíthatja, módosíthatja, illetve törölheti a rendszerjelszót. Beállíthatja, módosíthatja, illetve törölheti számítógép belső merevlemez-meghajtóját. Rendszerbeállítás 23

24 Strong Password Password Configuration Password Bypass Ezzel a lehetőséggel engedélyezheti, illetve letilthatja a rendszer védelmére irányuló erős jelszavak megadását. Meghatározhatja a rendszergazdai jelszó és a rendszerjelszó megengedett minimális és maximális karakterszámát karaktert írhat be. Lehetővé teszi a rendszerindító jelszó és a belső HDD jelszó kihagyását a rendszer újraindításakor. Disabled (Letiltva) Mindig a rendszerindító és a belső HDD jelszó kérése, ha azok be vannak állítva. A beállítás alapértelmezés szerint le van tiltva. Kihagyás újraindításkor Újraindítás esetén nem kell megadni a jelszavakat (melegindítás). MEGJEGYZÉS: A rendszer teljesen kikapcsolt állapotból történő indításkor (ún. hidegindításkor) mindig kéri a rendszer és a belső merevlemezek jelszavait. Ezentúl a rendszer a moduláris rekeszekbe szerelt merevlemezek jelszavait is mindig kéri, ha vannak ilyen merevlemezek. Password Change UEFI Capsule Firmware Updates TPM 2.0 Security Beállíthatja, hogy a rendszerjelszó és a merevlemez-meghajtó jelszó módosítható legyen-e, ha be van állítva a rendszergazdai jelszó. Nem rendszergazda általi biztonság - a lehetőség alapértelmezés szerint le van tiltva. Ez a funkció lehetővé teszi annak beállítását, hogy a rendszer engedélyezze-e a BIOS-frissítéseket UEFI-kapszula típusú frissítőcsomagokon keresztül. Ez a lehetőség az alapértelmezett beállítás. A funkció letiltása esetén a BIOS-t nem lehet a Microsoft Windows Update és a Linux Vendor Firmware Service (LVFS) funkcióhoz hasonló szolgáltatások révén frissíteni. Lehetővé teszi annak vezérlését, hogy a Trusted Platform Module (TPM) látható legyen-e az operációs rendszer számára. TPM On (TPM bekapcsolva) (alapértelmezett) Clear (Törlés) PPI Bypass for Enabled Commands (PPI áthidalás engedélyezett parancsokhoz) PPI Bypass for Disabled Commands (PPI áthidalás letiltott parancsokhoz) PPI Bypass for Clear Commands (PPI áthidalás törlési parancsokhoz) Attestation Enable (Hitelesítés engedélyezve) (alapértelmezett) Key Storage Enable (Kulcs tárolás engedélyezve) (alapértelmezett) SHA 256 (alapértelmezés szerint) Válasszon az alábbiak közül: Disabled (Letiltva) Engedélyezve (alapértelmezett beállítás) Computrace Lehetővé teszi az Absolute Software által biztosított opcionálisan kérhető Computrace szolgáltatás BIOS modul interfészének aktiválását, illetve letiltását. Engedélyezi vagy letiltja az eszközök kezelésére tervezett opcionális Computrace szolgáltatást. Deactivate (Deaktiválás) Ez a beállítás alapértelmezés szerint engedélyezve van. Disable (Letiltás) Activate (Aktiválás) Chassis Intrusion Ez a mező vezérli a behatolásvédelmi funkciót. Válassza az alábbiak valamelyikét: Disabled (Letiltva) (alapértelmezett) Enabled (Engedélyezve) On-Silent (Be, csendes) OROM Keyboard Access Ez a beállítás azt határozza meg, hogy a felhasználók rendszerindítás közben a gyorsbillentyűk használatával beléphessenek-e az opcionális ROM-konfigurációs képernyőkre. 24 Rendszerbeállítás

25 Admin Setup Lockout Master Password Lockout SMM Security Mitigation (SMM biztonsági óvintézkedések) Engedélyezve (Alapértelmezett) Disabled (Letiltva) One Time Enable (Egyszeri engedélyezés) Megakadályozza, hogy a felhasználók hozzáférjenek a beállításokhoz, ha a rendszergazdai jelszó be van állítva. Ez a lehetőség alapértelmezés szerint nincs beállítva. Lehetővé teszi a mesterjelszavak letiltását. A beállítás módosításához törölnie kell a merevlemezekhez beállított jelszavakat. Ez a lehetőség alapértelmezés szerint nincs beállítva. Ezzel a funkcióval további UEFI SMM biztonsági óvintézkedéseket engedélyezhet. Ez a lehetőség alapértelmezés szerint nincs beállítva. Biztonságos rendszerindítási opciók 22. táblázat: Biztonságos indítás Secure Boot Enable Lehetővé teszi a biztonságos rendszerindítási funkció engedélyezését, illetve letiltását. Secure Boot Enable Ez a lehetőség az alapértelmezett beállítás. Secure Boot Mode Lehetővé teszi a biztonságos rendszerindítás funkció működésének módosítását úgy, hogy lehetővé váljon az UEFI-meghajtó aláírásainak ellenőrzése vagy megkövetelése. Deployed Mode (Telepített mód) Alapértelmezett Audit Mode (Ellenőrzési mód) Expert key Management Lehetővé teszi a biztonságikulcs-adatbázis kezelését, de csak akkor, ha a rendszer Custom Mode (Egyéni mód) módban van. Az Enable Custom Mode (Egyéni mód engedélyezése) opció alapértelmezés szerint le van tiltva. Az opciók: PK (alapértelmezett) KEK db dbx Ha engedélyezi a Custom Mode (Egyéni üzemmód) opciót, a PK, KEK, db és a dbx megfelelő opciói jelennek meg. Az opciók: Save to File (Mentés fájlba) A kulcs elmentése a felhasználó által megadott fájlba Replace from File (Csere fájlból) Az aktuális kulcs cseréje egy, a felhasználó által megadott fájlból Append from File (Kiegészítés fájlból) Egy kulcs hozzáadása az aktuális adatbázishoz a felhasználó által megadott fájlból Delete (Törlés) A kiválasztott kulcs törlése Reset All Keys (Összes kulcs visszaállítása) Visszaállítás az alapértelmezett beállításokra Delete All Keys (Összes kulcs törlése) Az összes kulcs törlése MEGJEGYZÉS: Ha letiltja az egyéni üzemmódot, minden módosítás törlődik, és a kulcsok visszaállnak az alapértelmezett beállításokra. Rendszerbeállítás 25

26 Intel Software Guard Extensions opciók 23. táblázat: Intel szoftvervédelmi bővítmények Intel SGX Enable Ez a mező határozza meg a biztonságos környezetet a kódok futtatásához és az érzékeny információk tárolásához a fő operációs rendszer szintjén. Válasszon az alábbi lehetőségek közül: Disabled (Letiltva) Enabled (Engedélyezve) Software Controlled (Szoftveres szabályozás): Alapértelmezett Enclave Memory Size Ezzel a funkcióval lehet megadni az SGX Enclave Reserve Memory Size (SGX beékelt lefoglalt memória mérete) beállítást. Válasszon az alábbi lehetőségek közül: 32 MB 64 MB 128 MB: Alapértelmezett Teljesítmény 24. táblázat: Teljesítmény Multi Core Support Ez a mező meghatározza, hogy a folyamat egy magot használhat-e, vagy mindet. A további magok engedélyezésével növelheti egyes alkalmazások teljesítményét. All (Összes): Alapértelmezett Intel SpeedStep Lehetővé teszi a processzor Intel SpeedStep módjának engedélyezését, illetve letiltását. Az Intel SpeedStep engedélyezése Ez a lehetőség az alapértelmezett beállítás. C-States Control Lehetővé teszi a processzor további alvó állapotainak engedélyezését, illetve letiltását. C States (C állapotok) Ez a lehetőség az alapértelmezett beállítás. Cache Prefetch Lehetővé teszi a processzor MLC streamer és MLC spatial előtöltőjének engedélyezését, illetve letiltását Hardware Prefetcher Adjacent Cache Prefetchet (Kiegészítő gyorsítótár előbetöltője) 26 Rendszerbeállítás

27 Intel TurboBoost Alapértelmezés szerint mindkét beállítás engedélyezve van. Lehetővé teszi a processzor Intel TurboBoost módjának engedélyezését, illetve letiltását. Az Intel TurboBoost engedélyezése Ez a lehetőség az alapértelmezett beállítás. HyperThread Control Lehetővé teszi a processzor HyperThreading (Többszálas vezérlés) funkciójának engedélyezését, illetve letiltását. Disabled (Letiltva) Engedélyezve (Alapértelmezett) Energiakezelés 25. táblázat: Energiagazdálkodás AC Recovery Azt határozza meg, hogy a rendszer hogyan reagáljon a váltóáram áramkimaradást követő visszatérésére. A lehetséges értékek: Enable Intel Speed Shift Technology (Az Intel Speed Shift technológia engedélyezése) Power off (Kikapcsolás) Alapértelmezett Power On (Bekapcsolás) Last Power State (Utolsó állapot) Ez a lehetőség alapértelmezés szerint Kikapcsolásra van állítva. Lehetővé teszi az Intel Speed Shift technológia engedélyezését, illetve letiltását. Alapértelmezés szerint az Enable Intel Speed Shift Technology (Intel Speed Shift Technology engedélyezése) beállítás van kiválasztva. Auto On Time Itt adhatja meg a számítógép automatikus bekapcsolásának időpontját. Az időpont szabványos 12 órás formátumban (óra:perc:másodperc) adható meg. A bekapcsolás idejének módosításához adjon meg értéket az időpontmezőkben és az AM/PM (De./du.) mezőben. MEGJEGYZÉS: A szolgáltatás nem használható, ha a számítógépet az elosztó vagy túlfeszültségvédő gombbal kikapcsolja, illetve ha az Automatikus bekapcsolás lehetőség le van tiltva. Wake on LAN Ez az opció lehetővé teszi, hogy a számítógépet egy speciális hálózati jellel elindítsa teljesen kikapcsolt állapotból. Ez a funkció csak akkor működik, ha a számítógép hálózati tápellátáshoz kapcsolódik. Letiltva Nem engedélyezi a rendszer speciális helyi hálózati jelek általi bekapcsolását, amikor az ébresztési jelet kap a helyi hálózatról. LAN Lehetővé teszi a rendszer speciális helyi hálózati jelre történő bekapcsolását. LAN Only (Csak helyi hálózat) A rendszer akkor aktiválódik, ha speciális helyi hálózati jelet kap. LAN with PXE Boot (LAN PXE indítással) Egy ébresztő csomag küldése a rendszerbe S4 vagy S5 állapotban, a rendszer felébredését és azonnali PXE indítását fogja okozni. A beállítás alapértelmezés szerint le van tiltva. Block Sleep Lehetővé teszi az alvó üzemmód blokkolását az operációs rendszerben. A beállítás alapértelmezés szerint le van tiltva. Rendszerbeállítás 27

28 Hőszabályozási konfiguráció 26. táblázat: Hőszabályozási konfiguráció Thermal Mode (Hőszabályozási mód) Lehetővé teszi a rendszerventilátorok fordulatszámának szabályozását. A beállítás alapértelmezés szerint engedélyezve van. Alacsony Auto (Automatikus) (Alapértelmezett) Ez a beállítás alapértelmezés szerint Auto (Automatikus) MEGJEGYZÉS: Ez a beállítás az összes zónára vonatkozik Processzor zóna Tápegység zóna PCIe-zóna Lehetővé teszi a maximális és minimális ventilátorsebesség szabályozását a processzor zónában. A karakterek száma 0 és 100 között lehet. MEGJEGYZÉS: Ha a Thermal Mode (Hőszabályozás mód) automatikusra van beállítva, akkor Zero az optimális sebességszint. Lehetővé teszi a maximális és minimális ventilátorsebesség szabályozását a tápegység zónában. A karakterek száma 0 és 100 között lehet. MEGJEGYZÉS: Ha a Thermal Mode (Hőszabályozás mód) automatikusra van beállítva, akkor Zero az optimális sebességszint. Lehetővé teszi a maximális és minimális ventilátorsebesség szabályozását a PCIe-zónában. A karakterek száma 0 és 100 között lehet. MEGJEGYZÉS: Ha a Thermal Mode (Hőszabályozás mód) automatikusra van beállítva, akkor Zero az optimális sebességszint. POST-viselkedés 27. táblázat: POST-viselkedés Numlock LED Keyboard Errors Extend BIOS POST Time A számítógép indításakor engedélyezi vagy letiltja a NumLock funkciót. A beállítás alapértelmezés szerint engedélyezve van. Lehetővé teszi a billentyűzethibák jelentése funkció engedélyezését, illetve letiltását a számítógép indulása közben. Az Enable Keyboard Error Detection (Billentyűzethibák észlelésének engedélyezése) funkció alapértelmezés szerint engedélyezve van. E funkcióval beállíthat egy további rendszerindítás előtti késést. 0 másodperc (alapértelmezett) 5 seconds (5 másodperc) 10 seconds (10 másodperc) Full Screen Logo Warnings and Errors E funkció használata esetén a logó teljes képernyős módban jelenik meg, ha a kép megfelel a képernyő felbontásának. Az Enable Full Screen Logo (Teljes képernyős logó engedélyezése) beállítás alapértelmezés szerint nincs engedélyezve. Ha ezt a beállítást használja, a rendszerindítási folyamatban csak akkor áll be szünet, ha a rendszer figyelmeztetéseket vagy hibákat észlel. Válassza az alábbiak valamelyikét: Prompt on Warnings and Errors (Kérdezés figyelmeztetések és hibák esetén): Alapértelmezett Continue on Warnings 28 Rendszerbeállítás

29 Felügyelhetőség Continue on Warnings and Errors 28. táblázat: Felügyelhetőség USB provision (USB-kiépítés) A beállítás alapértelmezés szerint nincs kiválasztva. MEBx Hotkey Ez a lehetőség az alapértelmezett beállítás. Virtualizáció támogatása 29. táblázat: Virtualizáció támogatása Virtualization Ez az opció meghatározza, hogy a virtuálisgép-figyelők (VMM) ki tudják-e használni az Intel virtualizációs technológiája által kínált speciális hardverképességeket. Enable Intel Virtualization Technology (Intel virtualizációs technológia engedélyezése). Ez a lehetőség az alapértelmezett beállítás. VT for Direct I/O Engedélyezi vagy letiltja, hogy a Virtual Machine Monitor (virtuális számítógép-figyelő, VMM) kihasználja az Intel virtualizációs technológiája által a közvetlen bemenet/kimenet számára biztosított kiegészítő hardverképességeket. Enable VT for Direct I/O (VT engedélyezése Direct I/O funkcióhoz) Ez a lehetőség az alapértelmezett beállítás. Trusted Execution (Megbízható végrehajtás) Ez a funkció határozza meg, hogy a mért virtuális gépfigyelő (MVMM) használhatja-e az Intel Trusted Execution Technology funkció által kínált hardveres lehetőségeket. Trusted Execution (Megbízható végrehajtás) Ez a lehetőség alapértelmezés szerint nincs beállítva. Karbantartás 30. táblázat: Karbantartás Service Tag Asset Tag A számítógép szervizcímkéjének megjelenítése. Létrehozhatja a rendszer termékcímkéjét, ha még nincs megadva. Ez a lehetőség alapértelmezés szerint nincs beállítva. SERR Messages A SERR-üzenetek mechanizmusát határozza meg. Ez a lehetőség az alapértelmezett beállítás. Egyes grafikus kártyák esetében az SERR-üzeneteket le kell tiltani. Rendszerbeállítás 29

30 BIOS Downgrade Lehetővé teszi, hogy a felhasználó visszaváltson a rendszer firmware-ének korábbi verziójára. Allow BIOS Downgrade (BIOS visszafrissítésének engedélyezése) Ez a lehetőség az alapértelmezett beállítás. Data Wipe Lehetővé teszi az adatok biztonságos törlését minden belső tárolóeszközről. Wipe on Next Boot Ez a lehetőség alapértelmezés szerint nincs beállítva. BIOS Recovery BIOS Recovery from Hard Drive (BIOS-helyreállítás merevlemezről): Ez a beállítás alapértelmezés szerint engedélyezve van. Lehetővé teszi, hogy a felhasználó a BIOS sérülése esetén helyreállítsa a rendszert egy, a merevlemezen vagy egy külső pendrive-on tárolt fájlból. First Power On Date (Első bekapcsolás dátuma) Rendszernaplók BIOS Auto-Recovery (BIOS automatikus helyreállítása): Lehetővé teszi a BIOS automatikus helyreállítását. MEGJEGYZÉS: Ehhez engedélyezi kell a BIOS Recovery from Hard Drive funkciót. Always Perform Integrity Check (Mindig történjen integritás-ellenőrzés): A rendszer minden rendszerindításkor integritás-ellenőrzést fog végezni. Ezzel a funkcióval állíthatja be a tulajdonba kerülés dátumát. A Set Ownership Date (Tulajdonba kerülés dátuma) beállítás alapértelmezés szerint nincs engedélyezve. 31. táblázat: Rendszernaplók BIOS events Megtekintheti és törölheti a rendszerbeállítások (BIOS) program önindítási tesztje során bekövetkezett eseményeket. Speciális konfiguráció 32. táblázat: Speciális konfiguráció ASPM Lehetővé teszi az ASPM szintjének beállítását. Auto (alapértelmezés) Az eszköz és a PCI Express hub kapcsolatba lép, és közösen megállapítják az eszköz által támogatott legjobb ASPM üzemmódot. Disabled (Letiltva) Az ASPM energiagazdálkodás ki van kapcsolva. L1 Only (Csak L1) Az ASPM energiagazdálkodás csak az L1-et használhatja. Pcie LinkSpeed A felhasználó számára lehetővé teszi a maximális PCle-kapcsolati sebesség kiválasztását. Auto (Automatikus) (Alapértelmezett) Gen 1 Gen 2 A BIOS frissítése a Windowsban Az alaplap cseréjekor és új BIOS-verzó megjelenésekor javasolt frissíteni a BIOS rendszert (Rendszerbeállítások). Laptopok esetén gondoskodni kell arról, hogy az akkumulátor teljesen fel legyen töltve, és a laptop hálózati áramforráshoz legyen csatlakoztatva. 30 Rendszerbeállítás

31 MEGJEGYZÉS: Amennyiben használja a BitLocker szolgáltatást, azt a BIOS-rendszerfrissítés idejére fel kell függesztenie, majd a frissítés befejezését követően ismét engedélyeznie kell. 1 Indítsa újra a számítógépet. 2 Látogasson el a Dell.com/support weboldalra. Töltse ki a Service Tag (Szervizcímke) vagy az Express Service Code (Expressz szervizkód) mezőt, majd kattintson a Submit (Elküldés) lehetőségre. Kattintson a Detect Product (Termék észlelése) gombra, és kövesse a képernyőn megjelenő utasításokat. 3 Ha a rendszer nem észleli, illetve nem találja a szervizcímkét, kattintson a Choose from all products (Választás a teljes terméklistából) lehetőségre. 4 A listában válassza a Products (Termékek) kategóriát. MEGJEGYZÉS: A termékoldal eléréséhez válassza ki a megfelelő kategóriát. 5 Válassza ki a számítógépe modelljét, és megjelenik a számítógép Product Support (Terméktámogatás) oldala. 6 Kattintson a Get drivers (Illesztőprogramok letöltése) lehetőségre, majd a Drivers and Downloads (Illesztőprogramok és letöltések) elemre. Ekkor megnyílik a Drivers and Downloads( Illesztőprogramok és letöltések) oldal. 7 Kattintson a Find it myself (Magam keresem meg) lehetőségre. 8 A BIOS-verziók megtekintéséhez kattintson a BIOS elemre. 9 Keresse meg a legfrissebb BIOS-fájlt, majd kattintson a Download (Letöltés) lehetőségre. 10 Válassza ki a kívánt letöltési módszert a Please select your download method below (Válassza ki a letöltés módját) ablakban, majd kattintson a Download File (Fájl letöltése) lehetőségre. Megjelenik a File Download (Fájl letöltése) ablak. 11 A Save (Mentés) gombra kattintva a fájlt az asztalra mentheti. 12 A Run (Futtatás) lehetőségre kattintva telepítse a frissített BIOS beállításokat a számítógépre. Kövesse a képernyőn megjelenő utasításokat. A BIOS frissítése bekapcsolt BitLocker funkció mellett FIGYELMEZTETÉS: Ha a BIOS frissítése előtt nem függeszti fel a BitLocker működését, a rendszer következő újraindításakor nem fogja felismerni a BitLocker kulcsát. Ekkor a továbblépéshez meg kell adnia a helyreállítási kulcsot, és ez minden rendszerindításkor meg fog ismétlődni. Ha nem ismeri a helyreállítási kulcsot, ez adatvesztéshez vagy az operációs rendszer felesleges újratelepítéséhez vezethet. A témával kapcsolatos további információkért olvassa el a következő tudásbáziscikket: A rendszer BIOS-ának frissítése egy USB-s pendrive segítségével Ha a rendszer nem tölti be a Windows-t, de továbbra is szükség van a BIOS frissítésére, töltse le egy másik rendszer BIOS-fájlját, és mentse azt egy rendszerindításra alkalmas USB-s pendrive-ra. MEGJEGYZÉS: Ehhez mindenképp rendszerindításra alkalmas USB-s pendrive-ot kell használnia. További részletekért olvassa el az alábbi cikket: 1 Töltse le a BIOS frissítésére szolgáló.exe-fájlt egy másik rendszerben. 2 Másolja a fájlt (például O9010A12.EXE) egy rendszerindításra alkalmas USB-s pendrive-ra. 3 Helyezze be az USB-s pendrive-ot a BIOS-frissítést igénylő rendszerbe. 4 Indítsa újra a rendszert, és amikor a Dell Splash logó megjelenik a kijelzőn, nyomja meg az F12-t az egyszeri rendszerindítási menü eléréséhez. 5 A nyílgombok segítségével válassza az USB Storage Device (USB-s tárolóeszköz) lehetőséget, majd kattintson a Return (Visszalépés) elemre. 6 A rendszer elindul egy Diag C:\> parancssorral. 7 Futtassa a fájlt a teljes fájlnév (O9010A12.exe) beírásával, majd nyomja meg az Enter billentyűt. 8 Betölt a BIOS-frissítési segédprogram. Kövesse a képernyőn megjelenő utasításokat. Rendszerbeállítás 31

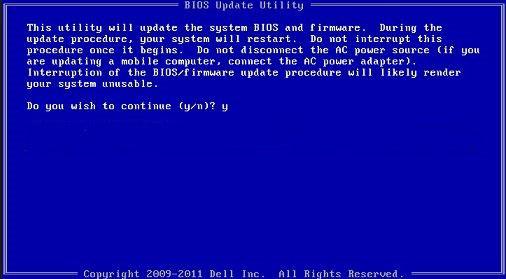

32 1. ábra. DOS BIOS-frissítési képernyő A Dell BIOS frissítése Linux és Ubuntu környezetekben Ha Linux környezetben, például Ubuntu alatt szeretné frissíteni a BIOS-t, olvassa el a következőt: sln A BIOS frissítése az F12 egyszer használatos rendszerindító menü segítségével A BIOS frissítése a BIOS-hoz kiadott frissítést tartalmazó.exe-fájllal, amelyet egy FAT32 rendszerű USB-s pendrive-ra másoltak. Rendszerindítás az F12-vel elérhető egyszeri rendszerindító menüből. BIOS-frissítés A BIOS-frissítési fájlt futtathatja a Windowsból egy rendszerindításra alkalmas pendrive-ról, de a BIOS-t a rendszer F12-vel elérhető egyszeri rendszerindító menüjéből is frissítheti. A Dell 2012 óta készült legtöbb számítógépén elérhető ez a funkció. Ezt úgy ellenőrizheti, hogy rendszerindításkor belép az F12-vel elérhető egyszeri rendszerindító menübe, és megnézi, hogy szerepel-e a rendszerindítási lehetőségek között a BIOS FLASH UPDATE. Ha igen, ez a BIOS támogatja a BIOS-frissítési funkciót. MEGJEGYZÉS: A funkció csak azokon a rendszereken használható, amelyeknél az F12-vel elérhető egyszeri rendszerindító menüben szerepel a BIOS Flash Update (Gyors BIOS-frissítés) lehetőség. Frissítés az egyszeri rendszerindító menüből Ha az F12-vel elérhető egyszeri rendszerindító menüből szeretné frissíteni a BIOS-t, ahhoz a következőkre lesz szüksége: FAT32 fájlrendszerrel formázott USB-s pendrive (a pendrive-nak nem kell rendszerindításra alkalmasnak lennie) a Dell támogatási webhelyéről letöltött, a pendrive gyökérmappájába másolt végrehajtható BIOS-fájl a rendszerhez csatlakoztatott tápadapter működő akkumulátor a rendszerben Az F12-vel elérhető menüben végezze el a következő lépéseket a BIOS frissítéséhez: 32 Rendszerbeállítás

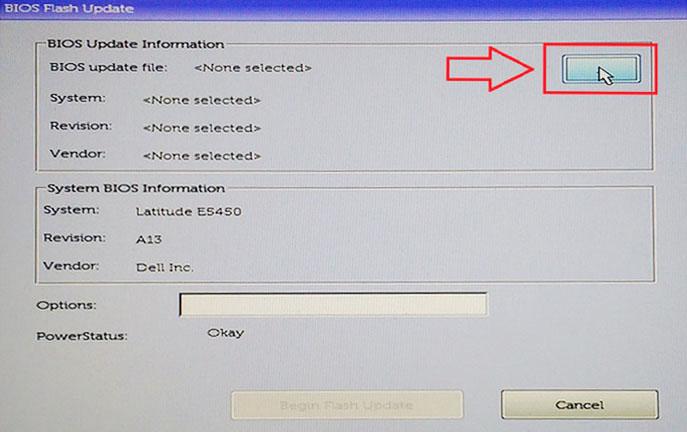

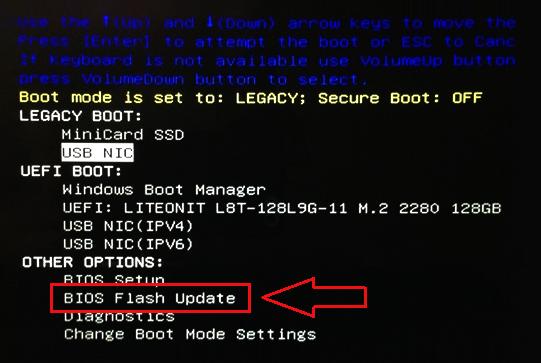

33 FIGYELMEZTETÉS: A BIOS-frissítési folyamat időtartama alatt ne kapcsolja ki a gépet. Ha kikapcsolja, elképzelhető, hogy ezt követően a rendszeren nem lehet majd rendszerindítást végezni. 1 Kikapcsolt állapotban dugja be a frissítést tartalmazó pendrive-ot a rendszer USB-portjába. 2 Kapcsolja be a rendszert, és nyomja meg az F12 billentyűt az egyszeri rendszerindító menü eléréséhez. A nyílgombok segítségével jelölje ki a BIOS Flash Update lehetőséget, majd nyomja meg az Enter billentyűt- 3 Megnyílik a BIOS-frissítési menü. Kattintson a Tallózás gombra. 4 A következő képernyőképen példaként az E5450A14.exe fájl szerepel. A tényleges fájlnév ettől eltérő lehet. Rendszerbeállítás 33

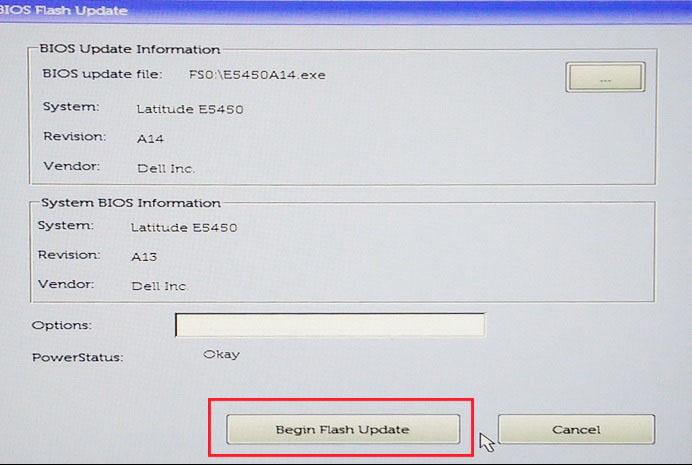

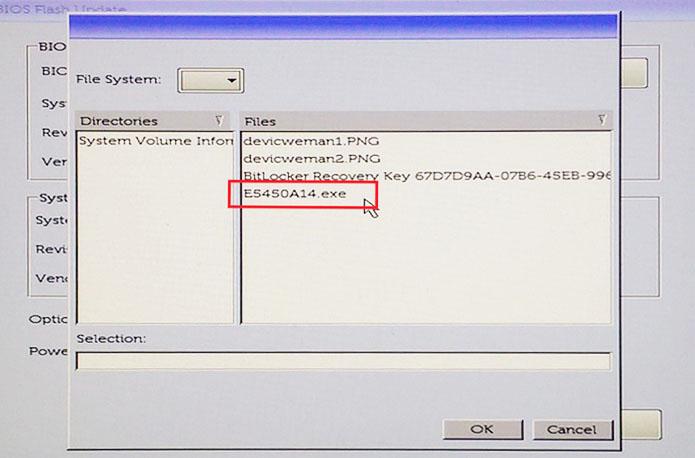

34 5 A fájl kijelölését követően bekerül a kiválasztási mezőbe. Kattintson az OK gombra a folytatáshoz. 6 Kattintson a Begin Flash Update (Frissítés indítása) gombra. 34 Rendszerbeállítás

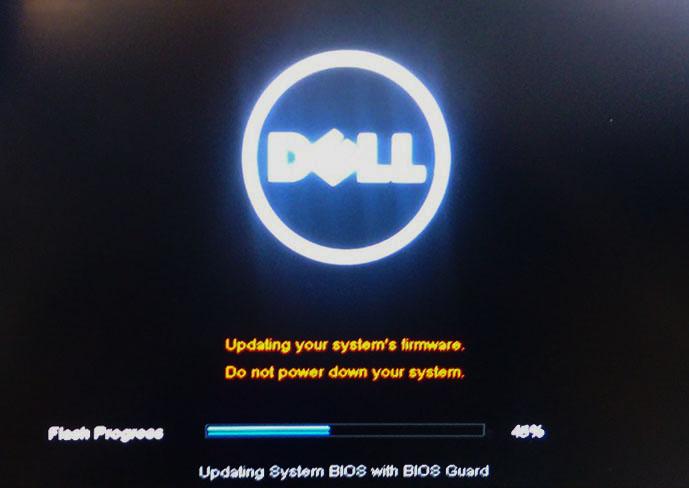

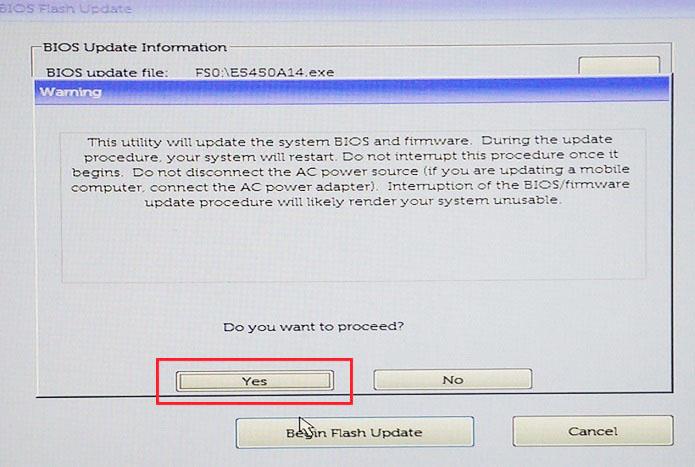

35 7 Megjelenik egy figyelmeztető ablak, amely megkérdezi, hogy szeretne-e továbblépni. A frissítés elindításához kattintson a Yes (Igen) gombra. 8 Ekkor a rendszer újraindul, megkezdődik a BIOS-frissítés, amelynek előrehaladását egy folyamatjelző sáv jelzi. A frissítésben található módosításoktól függően előfordulhat, hogy a folyamatjelző többször is elér nullától 100-ig. A frissítési folyamat akár 10 percet is igénybe vehet. A folyamat általában két-három perc alatt véget ér. Rendszerbeállítás 35

36 9 Ha befejeződött a művelet, a rendszer újraindul. Ezzel befejeződött a BIOS-frissítési folyamat. Rendszer- és beállítás jelszó 33. táblázat: Rendszer- és beállítás jelszó Jelszó típusa Rendszerjelszó Beállítás jelszó A jelszó, amelyet meg kell adni a bejelentkezéshez a rendszerre. A jelszó, amelyet meg kell adni a számítógép BIOS beállításainak eléréséhez és módosításához. A számítógép védelme érdekében beállíthat egy rendszerjelszót vagy beállítás jelszót. FIGYELMEZTETÉS: A jelszó funkció egy alapvető védelmet biztosít a számítógépen lévő fájlok számára. FIGYELMEZTETÉS: Ha a számítógép nincs lezárva és felügyelet nélkül hagyják, bárki hozzáférhet a fájlokhoz. MEGJEGYZÉS: A rendszer- és beállítás jelszó funkció le van tiltva. Rendszer- és beállító jelszó hozzárendelése Új System Password (Rendszerjelszó) csak akkor rendelhető hozzá, ha az állapot a Not Set (Nincs beállítva). A rendszerbeállításba való belépéshez a rendszerindítást követően azonnal nyomja meg az F2 gombot. 1 A System BIOS (Rendszer BIOS) vagy a System Setup (Rendszerbeállítás) képernyőn válassza a Security (Biztonság) lehetőséget, majd nyomja meg az Enter billentyűt. Megjelenik a Security (Biztonság) képernyő. 2 Válassza a System Password (Rendszerjelszó) lehetőséget és hozzon létre egy jelszót az Enter the new password (Adja meg az új jelszót) mezőben. A rendszerjelszó beállításához kövesse az alábbi szabályokat: A jelszó maximum 32 karakterből állhat. 36 Rendszerbeállítás
