1 Parthenón 1

2 Play Wellness Panzió

3 Kőzetdeformáció /szerkezetföldtan/ Department of Geoscience UW Madison Department of Geoscience UW Madison 3

4 Csendes óceán

5 Courtillot et al., 2003

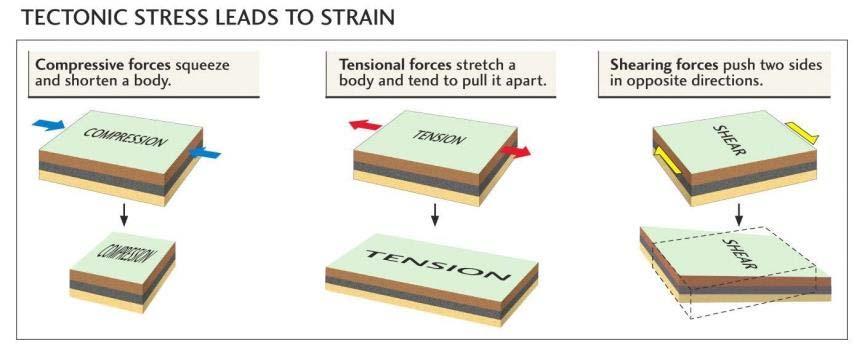

6 A kőzetek irányított erő hatására deformáltak, ami a lemeztektonikának tulajdonítható. A deformáció feszültség formájában van jelen: = F/A Feszültség lehet egyenletes (változatlan, pl. metamorf kőzetképződés) és 3 különböző típusú differenciális (azaz eltérő): A tektonikai feszültség alakváltozáshoz (torzuláshoz) vezet: Alakváltozás előtt Alakváltozás után Az alakváltozás (torzulás) mérhető a szilárd test kiterjedésének változásában: = (L 1 -L 0 )/L Szilárdság: a kőzetek rideg deformációval szemben mutatott ellenállóképessége (nyomó-, húzó-, nyíró-) 6

7 A feszültség kétféle deformációt eredményezhet: rugalmas, hajlékony (elasztikus) és maradandó (permanens): rideg/töréses, törékeny/) képlékeny /plasztikus, duktilis/ és Töréses deformáció: a kőzetek eltörnek (korábbi mikrorepedések szerepe) Elastic, brittle Képlékeny deformáció: nincs törés, de van pl. gyűrődés!) - Diffúziós kúszás - Diszlokációs (elmozdulásos) kúszás Laboratóriumi körülmények között vizsgált kőzetminta feszültség-alakváltozás görbéje. A rugalmassági határértékig (B) a deformáció rugalmas. A határérték felett képlékeny deformáció kezdődik, ami a törésig tart. Ha a képlékeny deformációs szakaszban a terhelést megszünik (például C pontban), a kőzet visszatér egy feszültségmentes állapotba a CD útvonalnak megfelelő körülmények között. Az AD szakasz a maradó alakváltozás mértéke. 7

8 A kőzetek alapvető makroszkópos szerkezete a - törések és - redők

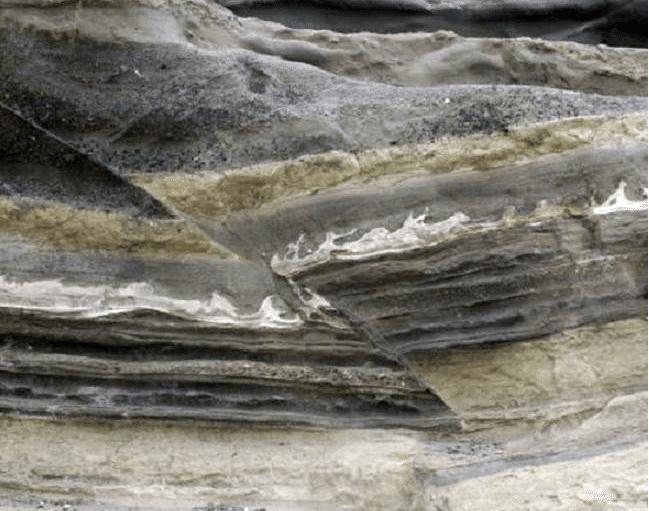

9 Töréses szerkezetek a) Normál vető Vető sík 9

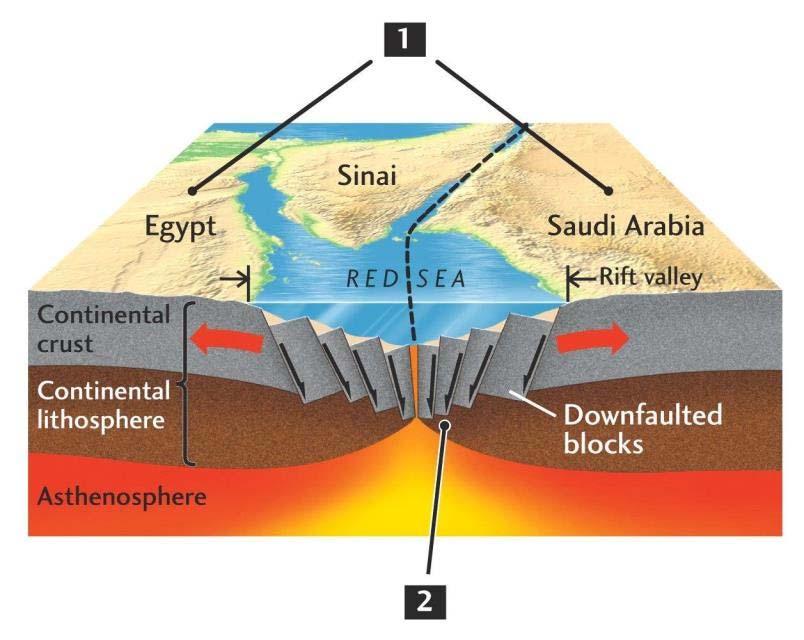

10 a) Normál vető 1 0

11 a) Normál vető 1 1

12

13 Töréses szerkezetek b) Feltolódás 13

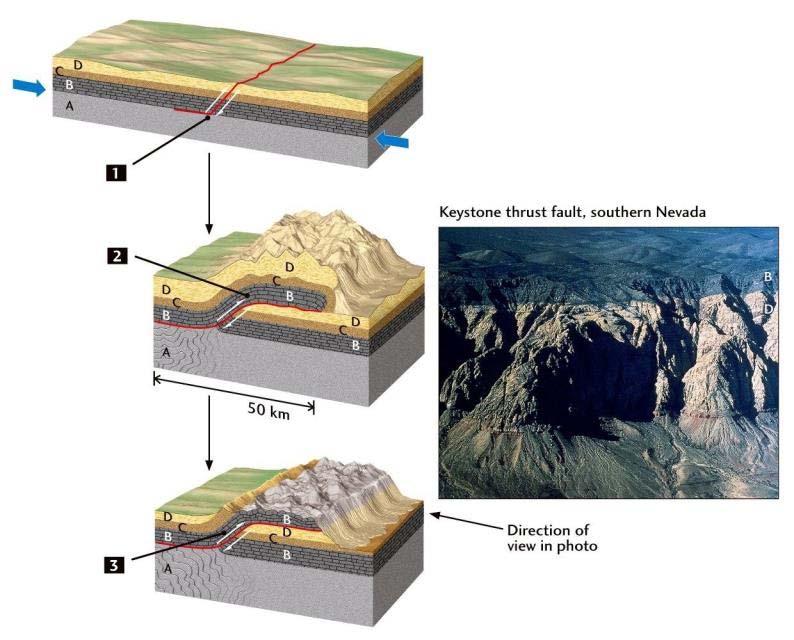

14 b) Feltolódás 14

15 Researchgate

16 Töréses szerkezetek c) Oldal eltolódás British Geological Survey 29

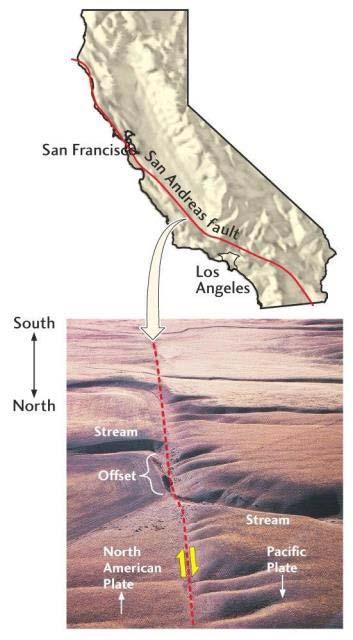

17 c) Oldal eltolódás San Andreas Map: The red line on this map follows the surface trace of the San Andreas Fault across California. Areas to the east (right) of the fault are on the North American tectonic plate. Areas to the west (left) of the fault are part of the Pacific tectonic plate. The arrows show the directions of relative motion along the fault. See a Plate Boundary! Photo of the San Andreas Fault near Gorman, California, showing rocks of the Pacific Plate (gray rocks on the left side of the fault) and the North American Plate (tan rocks on the right side of the fault). There are very few places on Earth where you can see two plates in contact like this. 17

18 Redős szerkezet (képlékeny deformáció) 18

19 Redős szerkezet Szimmetrikus redők A legfiatalabb kőzet A legidősebb kőzet 19

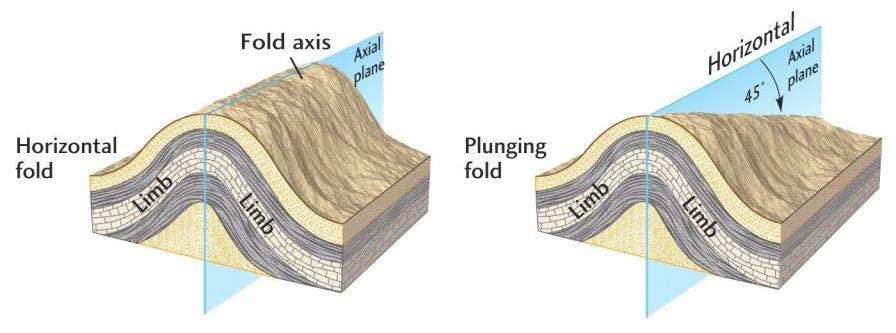

20 Redős szerkezet Redőtengely Föggőleges tengelysík Álló redő Alábukó redő Redőszárny 20

21 Redős szerkezet 21

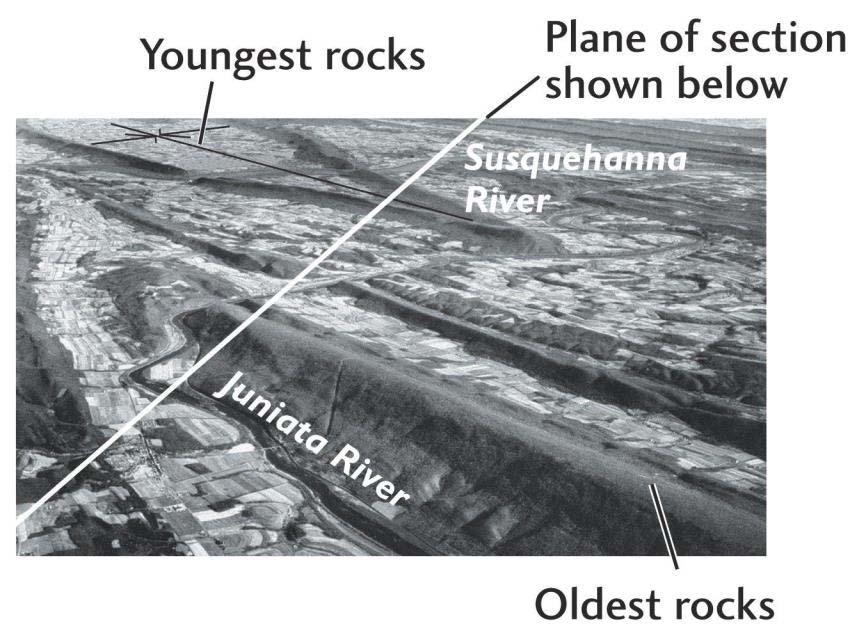

22 Redős szerkezet Pennsylvania 22

23

24 Pinterest

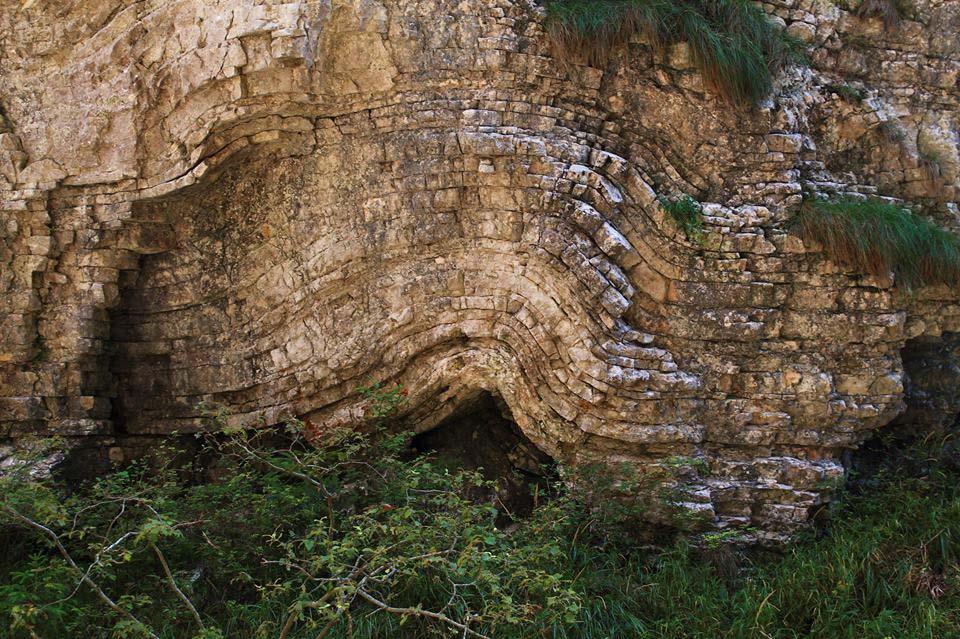

25 Veres Zsolt

26 26

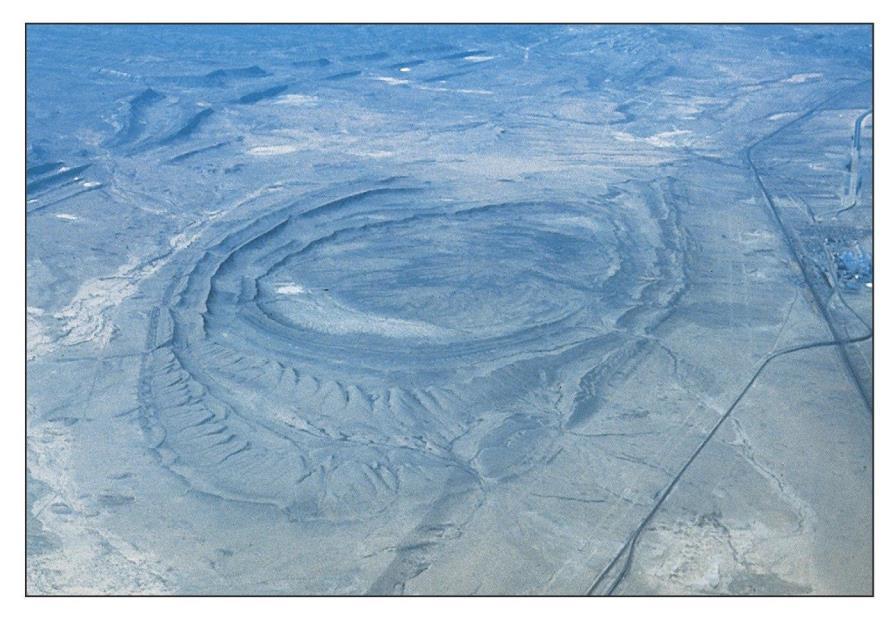

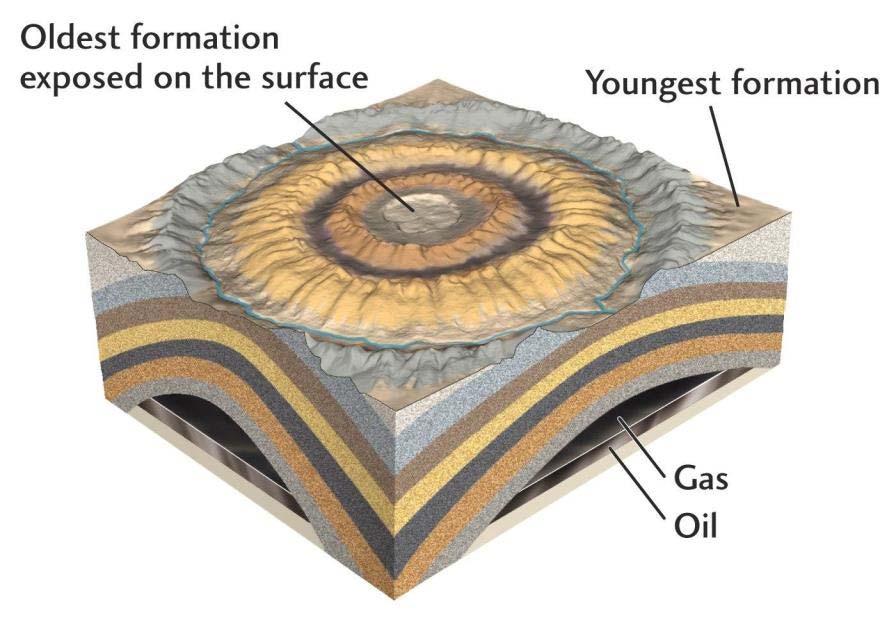

27 Redős szerkezet 19

28

29 Structural Geology - the study of rock deformation. Features of rock deformation are collectively referred to as structure or structural features. Stress ( ) and strain ( ) - terms used to describe the type of rock deformation 29

30 Stress (feszültség): force applied to a body/unit area 2 Types: 1. Uniform or confining stress - force on a body that is equal in all directions. Does not usually deform a rock (change shape) but may result in a change in size or metamorphism. 2. Differential stress - stress that is not equal in all directions and is caused by tectonic forces. Usually causes a change in shape, but not in size. 30

31 3 Types of Differential Stress: 1) Húzás - a stretching stress. Rocks have very little strength under tensional stress and break apart easily. 2) Nyomás - a squeezing stress. Rocks are relatively strong under compression. 3) Nyírás - stress operates in opposite directions across the body 31

32 Strain (torzulás, alakváltozás): Deformation or change of shape a rock body experiences when under differential stress. 32

33 3 típusú alakváltozás 1. Elasztikus/rugalmas deformáció recoverable strain. 2. Plasztikus/duktilis/képlékeny deformáció - permanent strain. When stress exceeds the strength of the rock, a kőzet hajlított vagy gyűrt lesz 3. Töréses/rideg deformáció - permanent strain. When stress exceeds the strength of the rock, the rock will be broken or fractured 33

34 Elastic strain /deformation = recoverable strain. When stress is removed, object regains original shape (pl: gumikötél, rugó). Elastic limit - limiting stress beyond, which the rock cannot return to its original shape and will be permanently deformed. Depends on type of rock involved and fluids, and temperature. 30

35 Plastic strain/ ductile deformation = permanent strain. When rock is stressed beyond elastic limit and when stress is removed, object remains deformed by bending. Brittle strain/deformation - permanent strain. When stress exceeds the strength of the rock the rock will be broken or fractured. 35

36 Factors that influence the type of permanent Strain in rocks experiencing the same amount of stress: Pressure/Temperature Confining stress Time and strain rate Composition - important in 2 ways: Mineral composition Amount of water (fluid) in rock 36

37 a) Normál vető 3 7
