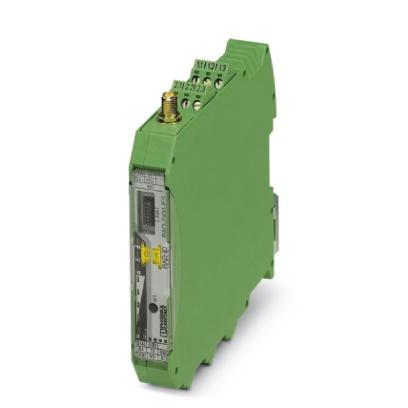

1 Kivonat az online katalógusból RAD-2400-IFS Rendelési szám: MHz-es rádió adó-vevő RS-232, RS vezetékes interfésszel, I/O bővítőmodulokkal bővíthető, csavaros csatlakozással, antennacsatlakozó: RSMA (aljzat), kalapsín-csatlakozóval Kereskedelmi adat EAN Termék jegyzetek WEEE/RoHS-megfelelo: Csomag 1 Vámtarifa Katalógusoldal információ Oldal 451 (CAT ) Az itt megadott adatok az online katalógusból származnak. Teljesköru információkat és adatokat a felhasználói dokumentációknál taláhat: Az internetes letöltésekhez eloször el kell fogadni az általános szerzodési feltételeket. Termék leírás A Radioline a nagyméretű berendezések új rádiórendszere. A különlegesség: A recézett gomb egyszerű elfordításával egyszerűen hozzárendelhetők a be- és kimenetek mindenféle programozás nélkül. A Radioline átviszi az I/O jeleket és a soros adatokat is, ezért sokoldalúan alkalmazható. Ezen kívül különböző hálózati struktúrák alakíthatók ki: az egyszerű pont - pont összeköttetéstől az összetett hurkolt hálózatokig. A legújabb Trusted Wireless rádiótechnológiának köszönhetően a Radioline a legjobb választás ipari alkalmazásra. Phoenix Contact Kft. Oldal 1 / 10

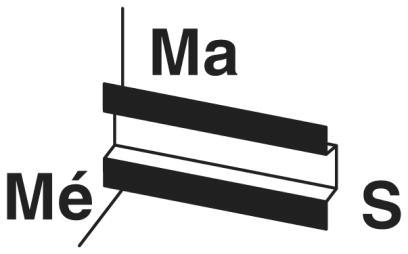

2 Muszaki adatok Általános adatok Szélesség 17,5 mm Magasság 99 mm Mélység 114,5 mm Túlfeszültség kategória II Szerelési utasítás EN szerinti NS 35 szabványos sínekre Védettség IP20 Szennyeződési fok 2 Elektronikaház anyaga PA 6.6-FR Éghetőségi osztály az UL 94 szerint V0 Phoenix Contact Kft. Oldal 2 / 10

3 Rádióengedélyek Belgium Bulgária Dánia Németország Észtország Franciaország Finnország Görögország Nagy-Britannia Olaszország Írország Izland Liechtenstein Luxemburg Lettország Litvánia Málta Hollandia Norvégia (A készüléket nem szabad Ny Ålesund városközpontjának 20 km-es körzetén belül használni.) Ausztria Lengyelország Lengyelország Románia Oroszország Svédország Svájc Szlovákia Szlovénia Spanyolország Csehország Törökország (A készüléket csak olyan Phoenix Contact gyártmányú antennákkal (lásd a "Vezeték nélküli tartozékok" című adatlapot, dokumentumszám ) szabad üzemeltetni, amelyek megfelelnek a Short Range Radio Devices (SRD) Regulations (Kis hatósugarú rádiós eszközök szabályozása) című, sorszámú, dátumú hivatalos közlöny előírásainak.) Magyarország Ciprus (rep.) Szingapúr Phoenix Contact Kft. Oldal 3 / 10

4 Tápellátás Tápfeszültség tartomány Maximális áramfelvétel Tranziens túlfeszültség elleni védelem 19,2 V DC... 30,5 V DC max. 65 ma (@24 V 25 C) Igen Rádiós interfész Antennacsatlakozó RSMA (anya) Irány kétirányú Frekvencia 2400 MHz Frekvenciatartomány 2,4002 GHz... 2,4785 GHz Csatornacsoportok száma 8 Csoportonkénti csatornaszám 55 Csatornatávolság 1,3 MHz Adatsebesség 16 kbit/s (beállítható) 125 kbit/s (beállítható) 250 kbit/s (beállítható) Vevőérzékenység -106,00 dbm (16 kbps) -96,00 dbm (125 kbps) -93,00 dbm (250 kbps) Adóteljesítmény max. 100 mw (beállítható) Biztonság 128 bites adatkódolás RS-232 interfész, 3 vezető Csatlakozási mód Átviteli sebesség COMBICON dugaszolható csavaros sorkapocs 0, ,2 kbit/s RS-485 interfész, 2 vezető Csatlakozási mód Átviteli sebesség Lezáró ellenállás COMBICON dugaszolható csavaros sorkapocs 0, ,2 kbit/s 390 Ω (DIP kapcsolón keresztül rákapcsolható) 150 Ω (DIP kapcsolón keresztül rákapcsolható) 390 Ω (DIP kapcsolón keresztül rákapcsolható) RSSI kimenet Kimenetek száma 1 Analóg feszültségjel 0 V... 3 V Phoenix Contact Kft. Oldal 4 / 10

5 RF-kapcsolt relékimenet Kimenetek száma 1 Érintkező típusa Érintkező anyaga Maximális kapcsolófeszültség Kapcsolóáram maximum Elektromos élettartam Váltó PdRu, aranyozott 30 V AC 60 V DC 500 ma 5 x 10 5 kapcsolási szám 0,5 A és 30 V DC mellett Csatlakozási adatok Csatlakozási mód Csavaros csatlakozás Tömör vezeték keresztmetszet min 0,2 mm² Tömör vezeték keresztmetszet max 2,5 mm² Hajlékony vezeték keresztmetszet min 0,2 mm² Hajlékony vezeték keresztmetszet max 2,5 mm² Vezeték keresztmetszetawg/kcmil min 24 Vezeték keresztmetszet AWG/kcmil max 14 Csupaszolási hossz 7 mm Meghúzási nyomaték 0,6 Nm Csavarmenet M3 Diagnosztikai és állapotjelzés Állapotjelzés LED zöld (tápfeszültség, PWR) Zöld LED (buszkommunikáció, DAT) Piros LED (perifériahiba, ERR) LED 3 x zöld, 1 x sárga (LED-sáv, vételi minőség, RSSI) Zöld LED (RS-232/485 vételi adatok, RX) Zöld LED (RS-232/485 adási adatok, TX) Környezeti feltételek Környezeti hõmérséklet (üzemi) -40 C C (>55 C derating) -40 F F (>131 F derating) Környezeti hőmérséklet (tárolás/szállítás) -40 C C -40 F F Megengedett páratartalom (üzemben) 20 % % Megengedett páratartalom (tárolás/szállítás) 20 % % Magassági viszony 2000 m Phoenix Contact Kft. Oldal 5 / 10

6 Rezgésállóság (üzem) Ütésállóság IEC szerint: 5g, 10 Hz Hz 16 g, 11 ms Jóváhagyások és megfelelőség Konformitás CE konform (R&TTE irányelvek 1999/5/EG) ATEX Ex II 3 G Ex na nc IIC T4 Gc X IECEx benyújtva UL, USA / Kanada UL kérelmezve Szabványmegnevezés Ex- irányelv (ATEX) Szabványok/előírások EN Szabványmegnevezés Ex- irányelv (ATEX) Szabványok/előírások EN Szabványmegnevezés R&TTE 1999/5/EK irányelv Szabványok/előírások EN EN EN EN EN Tanúsítványok Tanúsítások culus Listed Ex tanúsítások: ATEX Igényelt tanúsítások: Tartozékok Termék Típus leírás Leírás Antennák ANT-DIR Irányantenna, 2,4 / 5 GHz, 9 dbi, lineáris vertikális, N (aljzat), IP RAD-2400-ANT-OMNI-6-0-SW Körsugárzó antenna, 2,4 GHz, 6 dbi, lineáris vertikális, v/f nyílásszög 360 /20, N (aljzat), IP65, tengervízálló Phoenix Contact Kft. Oldal 6 / 10

7 RAD-ISM-2400-ANT-CIR-8-0 Speciális (cirkuláris) polarizációjú irányantenna erősen reflektáló környezetben (fémmel erősen beépített ipari csarnok) történő alkalmazásra. Az antenna elkerüli a polarizációs veszteségeket és magasabb nyereség elérésére képes az ilyen környezetben RAD-ISM-2400-ANT-OMNI-2-1- RSMA Körsugárzó antenna, 2,4 GHz, 2 dbi, lineáris vertikális, 1,5 m kábel, RSMA (dugasz), IP65, impedancia: 50 Ω RAD-ISM-2400-ANT-OMNI-6-0 Körsugárzó antenna, 2,4 GHz, 6 dbi, lineáris vertikális, N (aljzat), IP55, impedancia: 50 Ohm RAD-ISM-2400-ANT-PAN- 8-0 Irányantenna, védettség IP55, nyereség 8 dbi, lineáris vertikális, SMA (anya), impedancia 50 Ohm, nyitási szög h/v 75 / RAD-ISM-2400-ANT-PAR-19-0 Parabolaantenna, védettség IP65, nyereség 19 dbi, lineáris vertikális, csatlakozás N (anya), impedancia 50 Ohm, nyílásszög h/v 17 / RAD-ISM-2400-ANT-VAN SMA RAD-ISM-2400-ANT-VAN-3-0- RSMA Körsugárzó antenna rongálásvédelemmel, 2,4 GHz, nyereség: 3 dbi, védettség: IP55, kábelhossz: 1,5 m, csatlakozó: SMA (dugasz), nyílásszög: h/v 360 /85.Falra szereléshez megfelelő szerelési anyag áll rendelkezésre. Körsugárzó antenna rongálásvédelemmel, 2,4 GHz, nyereség: 3 dbi, védettség: IP55, kábelhossz: 1,5 m, csatlakozó: RSMA (dugasz), nyílásszög: h/v 360 /85.Falra szereléshez megfelelő szerelési anyag áll rendelkezésre. dugasz/adapter RAD-ADP-N/F-N/F Adapter, N (anya) -> N (anya); illesztési csillapítás < 0,3 db on 2,4 GHz RAD-ADP-RSMA/F-SMA/F Adapter, RSMA (apa) -> SMA (anya); illesztési csillapítás <0,3 db 2,4 GHz esetén RAD-PIG-EF316-N-RSMA Adapterkábel, Pigtail 50 cm, N (aljzat) -> RSMA (dugasz), beiktatási csillapítás: 0,75 db 2,4 GHz-en; 1,25 db 5 GHz-en, impedancia: 50 Ohm; RAD-PIG-EF316-N-SMA Adapterkábel, Pigtail 30 cm N (anya) -> SMA (apa), illesztési csillapítás 1,5 db 2,4 GHz-nél; impedancia 50 Ohm; RAD-PIG-EF316-SMA-SMA Adapterkábel, Pigtail 50 cm SMA (apa) -> SMA (apa), illesztési csillapítás 1,5 db 2,4 GHz-nél; impedancia 50 Ohm; kábelek/vezetők RAD-CAB-EF142-3M Antennakábel, 3 m hosszú; SMA (apa) -> SMA (apa), csillapítás 2,4 GHz esetén kb. 0,93 db/m; impedancia 50 Ω RAD-CAB-EF142-5M Antennakábel, 5 m hosszú; SMA (apa) -> SMA (apa), csillapítás 2,4 GHz esetén kb. 0,93 db/m; impedancia 50 Ω RAD-CAB-EF393-3M Antennakábel, 3 m hosszú; N (apa) -> N (apa), csillapítás 2,4 GHz esetén kb. 0,45 db/m; impedancia 50 Ω RAD-CAB-EF393-5M Antennakábel, 5 m hosszú; N (apa) -> N (apa), csillapítás 2,4 GHz esetén kb. 0,45 db/m; impedancia 50 Ω RAD-CAB-EF393-10M Antennakábel, 10 m hosszú; N (apa) -> N (apa), csillapítás 2,4 GHz esetén kb. 0,45 db/m; impedancia 50 Ω Phoenix Contact Kft. Oldal 7 / 10

8 RAD-CAB-EF393-15M Antenna hosszabbítókábel, 15 m hosszú; N (apa) -> N (apa), csillapítás kb. 0,45 db/m@2,4 GHz; impedancia 50 Ω RAD-PIG-RSMA/N-0.5 Antennakábel, 0,5 m hosszú; N (dugasz) -> RSMA (aljzat), impedancia: 50 Ohm RAD-PIG-RSMA/N-1 Antennakábel, 1 m hosszú; N (dugasz) -> RSMA (aljzat), impedancia: 50 Ohm RAD-PIG-RSMA/N-2 Antennakábel, 2 m hosszú; N (dugasz) -> RSMA (aljzat), impedancia: 50 Ohm RAD-PIG-RSMA/N-3 Antennakábel, 3 m hosszú; N (dugasz) -> RSMA (aljzat), impedancia: 50 Ohm Általános CN-LAMBDA/4-5.9-BB Közdugasz Lambda/4-technológiával, túlfeszültség-védelem koaxiális jelátviteli interfészekhez. Csatlakozás: N aljzat-aljzat csatlakozó ME 17,5 TBUS 1,5/ 5-ST-3,81 GN MINI-SYS- PS AC/24DC/1.5 Összekötő a kalapsín-tápellátáshoz, aranyozott érintkezők, kalapsínre való szereléshez, 5 pólusú Tápegység, bemeneti oldalon szaggatott, keskeny kialakítás, kimenet: 24 V DC / 1,5 A RAD-AI4-IFS Analóg I/O bővítőmodul 4 analóg árambemenettel (0/4 ma ma), csavaros csatlakozással, kalapsín-csatlakozóval RAD-AO4-IFS Analóg I/O bővítőmodul 4 analóg áram-/feszültségkimenettel (0/4 ma ma, 0 10 V), csavaros csatlakozással, kalapsíncsatlakozóval RAD-CABLE-USB USB adatkábel (USB-A IFS dugaszon) a PC és az IFS adat porttal rendelkező PHOENIX CONTACT eszközök, pl. RAD IFS közötti kommunikációhoz. Energiaellátás a PC USB portján keresztül történő diagnosztikához és konfigurációhoz. Kábelhossz: 2 m RAD-CONF-RF3 Konfigurációs memóriamodul a 2,4 GHz-es Radioline rádiómodul (RAD-2400-IFS) egyszerű és biztonságos hálózati címzéséhez, egyedi hálózati azonosító, 3-as RF sáv RAD-CONF-RF5 Konfigurációs memóriamodul a 2,4 GHz-es Radioline rádiómodul (RAD-2400-IFS) egyszerű és biztonságos hálózati címzéséhez, egyedi hálózati azonosító, 5-ös RF sáv RAD-CONF-RF7 Konfigurációs memóriamodul a 2,4 GHz-es Radioline rádiómodul (RAD-2400-IFS) egyszerű és biztonságos hálózati címzéséhez, egyedi hálózati azonosító, 7-es RF sáv RAD-DAIO6-IFS Analóg-/digitális I/O bővítőmodul 2 digitális be-/kimenettel (0 250 V AC/DC) és 1 analóg bemenettel (0/4 20 ma) ill. kimenettel (0/4 20 ma, 0 10 V), csavaros csatlakozással, kalapsíncsatlakozóval RAD-DI4-IFS Digitális I/O bővítőmodul 4 digitális bemenettel (0 250 V AC/DC), csavaros csatlakozással, kalapsín-csatlakozóval RAD-DOR4-IFS Digitális I/O bővítőmodul 4 digitális relékimenettel (6 A, 250 V AC/ 24 V DC), csavaros csatlakozással, kalapsín-csatlakozóval Phoenix Contact Kft. Oldal 8 / 10

9 RAD-MEMORY Memóriamodul egyedi konfigurációs adatok tárolására a Radioline rádiómodulhoz RAD-SOL-SET V / 100 Wp szolárrendszer, világszerte alkalmazható. Szolárpanelből, töltésszabályzóval ellátott előre kábelezett kapcsolószekrényből, szolárakkuból, biztosítókból, túlfeszültségvédelemből, valamint szerelési anyagokból (az oszlopbilincsekkel együtt) áll RAD-SOL-SET V / 200 Wp szolárrendszer, világszerte alkalmazható. Szolárpanelből, töltésszabályzóval ellátott előre kábelezett kapcsolószekrényből, szolárakkuból, biztosítókból, túlfeszültségvédelemből, valamint szerelési anyagokból (az oszlopbilincsekkel együtt) áll RAD-TAPE-SV-19-3 Önvulkanizáló időjárásvédő szalag adapterek, kábelcsatlakozások, stb. külső védelmére, a tekercs hossza: 3 m Rajzok Blokkvázlat Méretrajz Phoenix Contact Kft. Oldal 9 / 10
