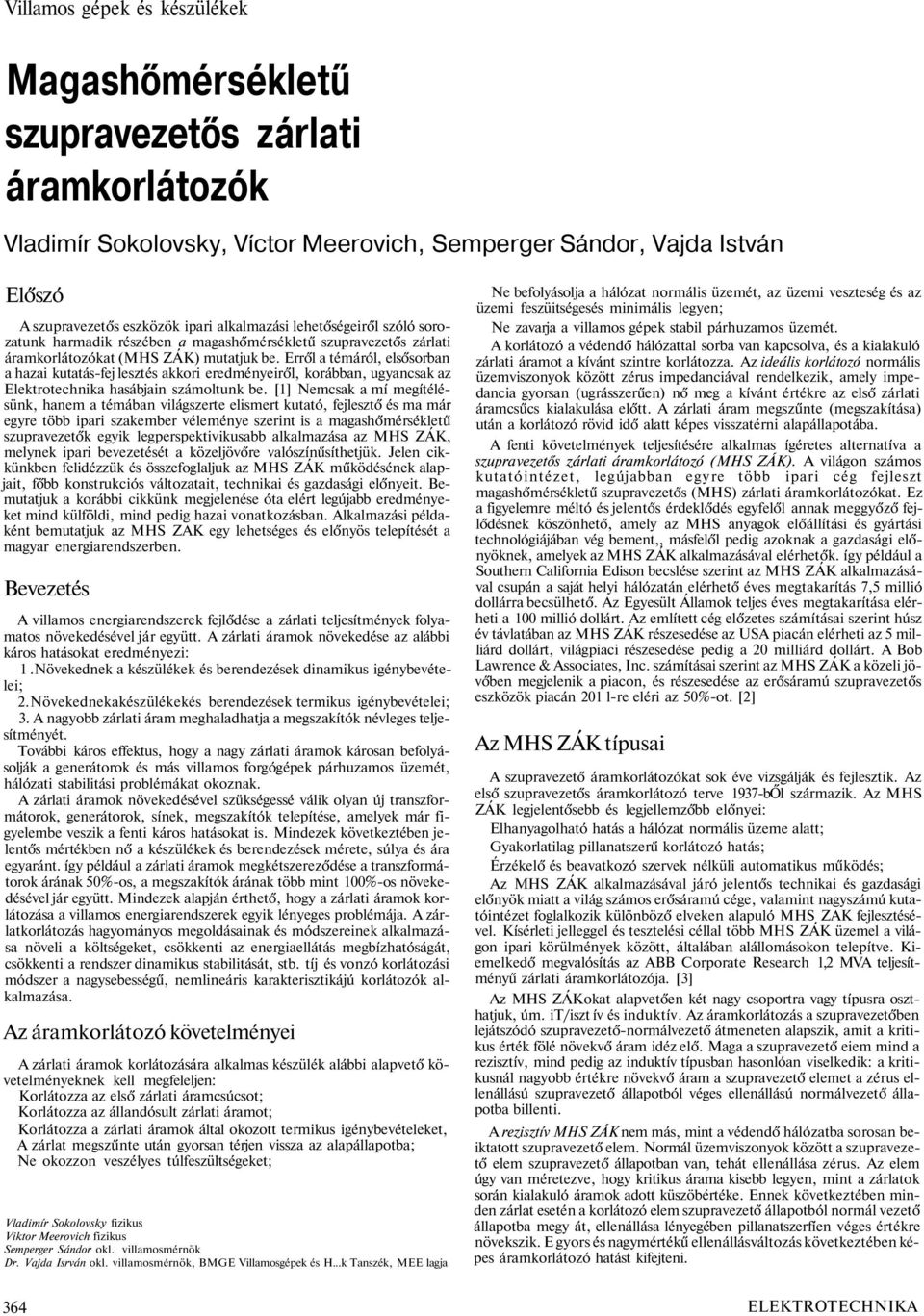

2 Villamos gépek és készülékek Magashőmérsékletű szupravezetős zárlati áramkorlátozók Vladimír Sokolovsky, Víctor Meerovich, Semperger Sándor, Vajda István Előszó A szupravezetős eszközök ipari alkalmazási lehetőségeiről szóló sorozatunk harmadik részében a magashőmérsékletű szupravezetős zárlati áramkorlátozókat (MHS ZÁK) mutatjuk be. Erről a témáról, elsősorban a hazai kutatás-fej lesztés akkori eredményeiről, korábban, ugyancsak az Elektrotechnika hasábjain számoltunk be. [1] Nemcsak a mí megítélésünk, hanem a témában világszerte elismert kutató, fejlesztő és ma már egyre több ipari szakember véleménye szerint is a magashőmérsékletű szupravezetők egyik legperspektivikusabb alkalmazása az MHS ZÁK, melynek ipari bevezetését a közeljövőre valószínűsíthetjük. Jelen cikkünkben felidézzük és összefoglaljuk az MHS ZÁK működésének alapjait, főbb konstrukciós változatait, technikai és gazdasági előnyeit. Bemutatjuk a korábbi cikkünk megjelenése óta elért legújabb eredményeket mind külföldi, mind pedig hazai vonatkozásban. Alkalmazási példaként bemutatjuk az MHS ZAK egy lehetséges és előnyös telepítését a magyar energiarendszerben. Bevezetés A villamos energiarendszerek fejlődése a zárlati teljesítmények folyamatos növekedésével jár együtt. A zárlati áramok növekedése az alábbi káros hatásokat eredményezi: 1.Növekednek a készülékek és berendezések dinamikus igénybevételei; 2.Növekednekakészülékekés berendezések termikus igénybevételei; 3. A nagyobb zárlati áram meghaladhatja a megszakítók névleges teljesítményét. További káros effektus, hogy a nagy zárlati áramok károsan befolyásolják a generátorok és más villamos forgógépek párhuzamos üzemét, hálózati stabilitási problémákat okoznak. A zárlati áramok növekedésével szükségessé válik olyan új transzformátorok, generátorok, sínek, megszakítók telepítése, amelyek már figyelembe veszik a fenti káros hatásokat is. Mindezek következtében jelentős mértékben nő a készülékek és berendezések mérete, súlya és ára egyaránt. így például a zárlati áramok megkétszereződése a transzformátorok árának 50%-os, a megszakítók árának több mint 100%-os növekedésével jár együtt. Mindezek alapján érthető, hogy a zárlati áramok korlátozása a villamos energiarendszerek egyik lényeges problémája. A zárlatkorlátozás hagyományos megoldásainak és módszereinek alkalmazása növeli a költségeket, csökkenti az energiaellátás megbízhatóságát, csökkenti a rendszer dinamikus stabilitását, stb. tíj és vonzó korlátozási módszer a nagysebességű, nemlineáris karakterisztikájú korlátozók alkalmazása. Az áramkorlátozó követelményei A zárlati áramok korlátozására alkalmas készülék alábbi alapvető követelményeknek kell megfeleljen: Korlátozza az első zárlati áramcsúcsot; Korlátozza az állandósult zárlati áramot; Korlátozza a zárlati áramok által okozott termikus igénybevételeket, A zárlat megszűnte után gyorsan térjen vissza az alapállapotba; Ne okozzon veszélyes túlfeszültségeket; Vladimír Sokolovsky fizikus Viktor Meerovich fizikus Semperger Sándor okl. villamosmérnök Dr. Vajda Isrván okl. villamosmérnök, BMGE Villamosgépek és H...k Tanszék, MEE lagja Ne befolyásolja a hálózat normális üzemét, az üzemi veszteség és az üzemi feszüitségesés minimális legyen; Ne zavarja a villamos gépek stabil párhuzamos üzemét. A korlátozó a védendő hálózattal sorba van kapcsolva, és a kialakuló zárlati áramot a kívánt szintre korlátozza. Az ideális korlátozó normális üzemviszonyok között zérus impedanciával rendelkezik, amely impedancia gyorsan (ugrásszerűen) nő meg a kívánt értékre az első zárlati áramcsűcs kialakulása előtt. A zárlati áram megszűnte (megszakítása) után a korlátozó rövid idő alatt képes visszatérni alapállapotába. A fenti követelmények teljesítésére alkalmas ígéretes alternatíva a szupravezetős zárlati áramkorlátozó (MHS ZÁK). A világon számos kutatóintézet, legújabban egyre több ipari cég fejleszt magashőmérsékletű szupravezetős (MHS) zárlati áramkorlátozókat. Ez a figyelemre méltó és jelentős érdeklődés egyfelől annak meggyőző fejlődésnek köszönhető, amely az MHS anyagok előállítási és gyártási technológiájában vég bement,, másfelől pedig azoknak a gazdasági előnyöknek, amelyek az MHS ZÁK alkalmazásával elérhetők. így például a Southern California Edison becslése szerint az MHS ZÁK alkalmazásával csupán a saját helyi hálózatán elérhető éves megtakarítás 7,5 millió dollárra becsülhető. Az Egyesült Államok teljes éves megtakarítása elérheti a 100 millió dollárt. Az említett cég előzetes számításai szerint húsz év távlatában az MHS ZÁK részesedése az USA piacán elérheti az 5 milliárd dollárt, világpiaci részesedése pedig a 20 milliárd dollárt. A Bob Lawrence & Associates, Inc. számításai szerint az MHS ZÁK a közeli jövőben megjelenik a piacon, és részesedése az erősáramú szupravezetős eszközök piacán 201 l-re eléri az 50%-ot. [2] Az MHS ZÁK típusai A szupravezető áramkorlátozókat sok éve vizsgálják és fejlesztik. Az első szupravezetős áramkorlátozó terve 1937-bŐl származik. Az MHS ZÁK legjelentősebb és legjellemzőbb előnyei: Elhanyagolható hatás a hálózat normális üzeme alatt; Gyakorlatilag pillanatszerű korlátozó hatás; Érzékelő és beavatkozó szervek nélküli automatikus működés; Az MHS ZÁK alkalmazásával járó jelentős technikai és gazdasági előnyök miatt a világ számos erősáramú cége, valamint nagyszámú kutatóintézet foglalkozik különböző elveken alapuló MHS ZAK fejlesztésével. Kísérleti jelleggel és tesztelési céllal több MHS ZÁK üzemel a világon ipari körülmények között, általában alállomásokon telepítve. Kiemelkedő megvalósítás az ABB Corporate Research 1,2 MVA teljesítményű zárlati áramkorlátozója. [3] Az MHS ZÁKokat alapvetően két nagy csoportra vagy típusra oszthatjuk, úm. it/iszt ív és induktív. Az áramkorlátozás a szupravezetőben lejátszódó szupravezető-normálvezető átmeneten alapszik, amit a kritikus érték fölé növekvő áram idéz elő. Maga a szupravezető eiem mind a rezisztív, mind pedig az induktív típusban hasonlóan viselkedik: a kritikusnál nagyobb értékre növekvő áram a szupravezető elemet a zérus ellenállású szupravezető állapotból véges ellenállású normálvezető állapotba billenti. A rezisztív MHS ZÁK nem más, mint a védendő hálózatba sorosan beiktatott szupravezető elem. Normál üzemviszonyok között a szupravezető elem szupravezető állapotban van, tehát ellenállása zérus. Az elem úgy van méretezve, hogy kritikus árama kisebb legyen, mint a zárlatok során kialakuló áramok adott küszöbértéke. Ennek következtében minden zárlat esetén a korlátozó elem szupravezető állapotból normál vezető állapotba megy át, ellenállása lényegében pillanatszerfíen véges értékre növekszik. E gyors és nagymértékű ellenállásváltozás következtében képes áramkorlátozó hatást kifejteni. 364 ELEKTROTECHNIKA

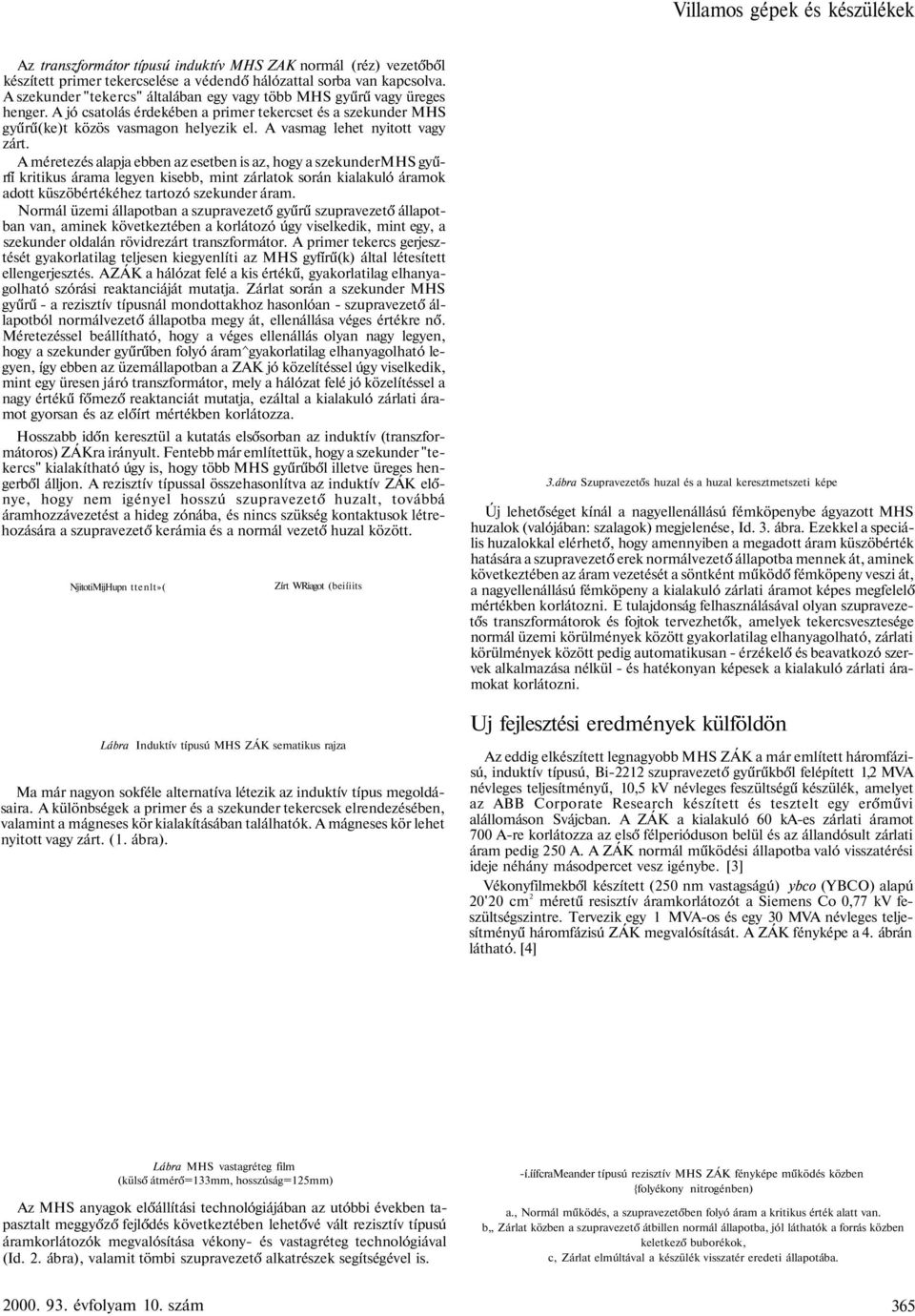

3 Villamos gépek és készülékek Az transzformátor típusú induktív MHS ZAK normál (réz) vezetőből készített primer tekercselése a védendő hálózattal sorba van kapcsolva. A szekunder "tekercs" általában egy vagy több MHS gyűrű vagy üreges henger. A jó csatolás érdekében a primer tekercset és a szekunder MHS gyűrű(ke)t közös vasmagon helyezik el. A vasmag lehet nyitott vagy zárt. A méretezés alapja ebben az esetben is az, hogy a szekundermhs gyűrfí kritikus árama legyen kisebb, mint zárlatok során kialakuló áramok adott küszöbértékéhez tartozó szekunder áram. Normál üzemi állapotban a szupravezető gyűrű szupravezető állapotban van, aminek következtében a korlátozó úgy viselkedik, mint egy, a szekunder oldalán rövidrezárt transzformátor. A primer tekercs gerjesztését gyakorlatilag teljesen kiegyenlíti az MHS gyfírű(k) által létesített ellengerjesztés. AZÁK a hálózat felé a kis értékű, gyakorlatilag elhanyagolható szórási reaktanciáját mutatja. Zárlat során a szekunder MHS gyűrű - a rezisztív típusnál mondottakhoz hasonlóan - szupravezető állapotból normálvezető állapotba megy át, ellenállása véges értékre nő. Méretezéssel beállítható, hogy a véges ellenállás olyan nagy legyen, hogy a szekunder gyűrűben folyó áram^gyakorlatilag elhanyagolható legyen, így ebben az üzemállapotban a ZAK jó közelítéssel úgy viselkedik, mint egy üresen járó transzformátor, mely a hálózat felé jó közelítéssel a nagy értékű főmező reaktanciát mutatja, ezáltal a kialakuló zárlati áramot gyorsan és az előírt mértékben korlátozza. Hosszabb időn keresztül a kutatás elsősorban az induktív (transzformátoros) ZÁKra irányult. Fentebb már említettük, hogy a szekunder "tekercs" kialakítható úgy is, hogy több MHS gyűrűből illetve üreges hengerből álljon. A rezisztív típussal összehasonlítva az induktív ZÁK előnye, hogy nem igényel hosszú szupravezető huzalt, továbbá áramhozzávezetést a hideg zónába, és nincs szükség kontaktusok létrehozására a szupravezető kerámia és a normál vezető huzal között. NjitotiMijHupn ttenlt»( Zírt WRiagot (beiíiits Lábra Induktív típusú MHS ZÁK sematikus rajza Ma már nagyon sokféle alternatíva létezik az induktív típus megoldásaira. A különbségek a primer és a szekunder tekercsek elrendezésében, valamint a mágneses kör kialakításában találhatók. A mágneses kör lehet nyitott vagy zárt. (1. ábra). 3.ábra Szupravezetős huzal és a huzal keresztmetszeti képe Új lehetőséget kínál a nagyellenállású fémköpenybe ágyazott MHS huzalok (valójában: szalagok) megjelenése, Id. 3. ábra. Ezekkel a speciális huzalokkal elérhető, hogy amennyiben a megadott áram küszöbérték hatására a szupravezető erek normálvezető állapotba mennek át, aminek következtében az áram vezetését a söntként működő fémköpeny veszi át, a nagyellenállású fémköpeny a kialakuló zárlati áramot képes megfelelő mértékben korlátozni. E tulajdonság felhasználásával olyan szupravezetős transzformátorok és fojtok tervezhetők, amelyek tekercsvesztesége normál üzemi körülmények között gyakorlatilag elhanyagolható, zárlati körülmények között pedig automatikusan - érzékelő és beavatkozó szervek alkalmazása nélkül - és hatékonyan képesek a kialakuló zárlati áramokat korlátozni. Uj fejlesztési eredmények külföldön Az eddig elkészített legnagyobb MHS ZÁK a már említett háromfázisú, induktív típusú, Bi-2212 szupravezető gyűrűkből felépített 1,2 MVA névleges teljesítményű, 10,5 kv névleges feszültségű készülék, amelyet az ABB Corporate Research készített és tesztelt egy erőművi alállomáson Svájcban. A ZÁK a kialakuló 60 ka-es zárlati áramot 700 A-re korlátozza az első félperióduson belül és az állandósult zárlati áram pedig 250 A. A ZÁK normál működési állapotba való visszatérési ideje néhány másodpercet vesz igénybe. [3] Vékonyfilmekből készített (250 nm vastagságú) ybco (YBCO) alapú 20'20 cm 2 méretű resisztív áramkorlátozót a Siemens Co 0,77 kv feszültségszintre. Tervezik egy 1 MVA-os és egy 30 MVA névleges teljesítményű háromfázisú ZÁK megvalósítását. A ZÁK fényképe a 4. ábrán látható. [4] Lábra MHS vastagréteg film (külső átmérő=133mm, hosszúság=125mm) Az MHS anyagok előállítási technológiájában az utóbbi években tapasztalt meggyőző fejlődés következtében lehetővé vált rezisztív típusú áramkorlátozók megvalósítása vékony- és vastagréteg technológiával (Id. 2. ábra), valamit tömbi szupravezető alkatrészek segítségével is. -í.íífcrameander típusú rezisztív MHS ZÁK fényképe működés közben {folyékony nitrogénben) a., Normál működés, a szupravezetőben folyó áram a kritikus érték alatt van. b Zárlat közben a szupravezető átbillen normál állapotba, jól láthatók a forrás közben keletkező buborékok, c, Zárlat elmúltával a készülék visszatér eredeti állapotába évfolyam 10. szám 365

4 Villamos gépek és készülékek Az amerikai Lockheed Martin cég egy különleges ZÁK-ot fejlesztett ki 3 ka-es zárlati áramra 2,4 kv feszültségszinten. A készülék Bi-2223 alapú, ezüstköpenybe ágyazott tekercsből áll. [5] A General Atomics 12,5 kv-os 1200 A-es névleges értékű szupravezetős zárlati áramkorlátozót helyezett üzembe vizsgálat céljából a norwalki Southem Califomia Edison cég alállomásában. A zárlatot egy MHS kontroller érzékeli, amely az áramot az MHS tekercsre kapcsolja át. A tekercs a zárlati áramot induktív terhelésként mindaddig magár veszi, míg a védelmi készülékeket a teljesítmény elektronika be nem kapcsolja. [6] A következő táblázat (1. táblázat) jelentős MHS ZÁK programok Összefoglalását tartalmazza. [7, 8] Új fejlesztési eredmények Magyarországon A témába vágó legutóbbi közleményünk óta elért eredményeink közül kiemeljük a 12 kva teljesítményű, 0,4 kv feszültségű, háromfázisú szinkron gépcsoport védelmére kifejlesztett MHS ZAK kísérleti modellt. A modell rajza és fényképe az 6. ábrán, a gépcsoport fényképe a 7. ábrán látható. A modell egyfázisú, a háromfázisú szupravezetős készülék kivitelezése folyamatban van. A ZAK alkalmas a gépcsoport túl áram védelmére, valamint hirtelen rövidzárlatok elleni védelmére, egyelőre egy fázisban. A kisméretű modelleken, valamint a prototípusokon végzett mérések azt igazolták, hogy az MHS ZÁK minden típusa megfelel a bevezetőben összefoglalt követelményeknek. A 8. ábrán példaképpen bemutatjuk a Ben Gurion Egyetemen tervezett és tesztelt I kv/25 A MHS ZÁK tipikus mérési eredményeit. Zárlat során a ZÁK impedanciája az első áramcsúcs kialakulása előtt megnövekszik, ezáltal képes a 620 A független zárlati áramértéket 260 A értékre korlátozni. Az állandósult korlátozott zárlati áram csúcsértéke 200 A. S.ábra A General Atomics MHS áramkorlátozó tekercsének fényképe Egy példát említünk az alacsonyhömérsékletű szupravezetős alkalmazás megvalósítására. Japánban a Toshiba és a TEPCO cég készít rezisztív ZÁK-ot. Ez a készülék alacsony váltakozóáramú veszteségű, alacsonyhőmérsékletű szupravezető NbTi és nagy ellenállású normál fém-köpenyes huzalból készült az 500 kv-os hálózatok számára. Ez a készülék 6,6 kv/2 ka-es rendszerben működött, zárt hűtőrendszerrel. Hasonló készüléket mutatott be a GEC Alsthom cég 36 kv/210 A-es névleges értékű kivitelben. 7.ábra SuperTech MHS ZÁK és a védett gépcsoport fényképe OtB*, Sajt H. V-... )" "- M.;:I>B«HMw ' íi!iv] 0J1 IW U4.Í/I1U. IM MVA 0.1 I«J Ha Megvalósítási példa magyar hálózaton ta* UM UJA UK M i M CA Hj-STKJuthíc TÖCO CSC InüU. IIHMEI.' kuju wrakw fanu Hal.....,,.-,! n. j; i j DM lijuíaj «««YKO VBCO AJBIMI IBI 1.1 U IU II on U M w K IJOJ 00 l» no lr» KttKUtWIJU 2CQ0KOW40QO ' -jxmín IJ 14!J u ÍJ 01 IJ itm l»t itn.m lt» l«t IW) UH UH I k MM-" Kta Eta TlMiiU U H Uu Paraméierek Névleces fcsiiillscp. kv Névleges áram, A Impedancia normál üzemviszonyok ÍOY&.I.D Akiiválási áram, ka Impedancia 7ÍT]2\ alatl, ÍJ i'romcr leketes mcnclsíánia Vasmag átmérője, mm MayaísáE. mm Tömej[, kr I^prés, mm Nyitott vasmaj? Zárt vasmac I.IMiUHWtfevii(lH>lmi*«Ltwi MtiaUkjcUcmiAi 2. táblázat: Az MHS ZAK paraméterei ó.dbra a) A SuperTech MHS ZÁK sematikus rajza b) A SuperTech MHS ZÁK fényképe Az alábbi megvalósítási példa az MHS ZÁK lehetséges és előnyös telepítését illusztrálja a magyar energiarendszer egyik hálózatrészében. Az MHS ZÁK által kínált lényeges előnyök: a súly, a méret és a költségmegtakarítás, kisebb zárlati teljesítményű megszakítók alkalmazhatósága nagyobb zárlati teljesítményre, valamint a hálózat hatékonyabb topológiája. Az MHS ZÁK alkalmazásának legnagyobb előnye az utóbbi. Példa kedvééit tekintsük a 9. ábrán látható, a valóságban létező elosztó hálózatot, a feltüntetett topológiával és paraméterekkel. A két alállomás külön-külön lát el egy-egy kommunális és ipari hálózatot. A fogyasztói igények növekedése mind a kommunális, mind pedig az ipari hálózat bővítését tenné szükségessé. Alternatív megoldás a két hálózat összekapcsolása. A megoldás gondolatát az adja, hogy a fogyasztási csú- 366 ELEKTROTECHNIKA

5 Villamos gépek és készülékek U [V]. I [A] Idö.s S.ábra A korlátozott áram (folyamatos vonal) és a primer (ekercsen eső feszültség (szaggatott vonal) görbéi zárlat alatt. A mérési a Ben Gurion Egyetem (Izrael) I kv névleges feszültségű MHS ZÁKján végeztük. A pontozott vonal a független, korlátozó nélkül kialakuló zárlati áram görbéjének felel meg. csök nem esnek egybe az időben: a kommunális hálózaton a csúcsok reggel és este jelentkeznek, míg az ipari hálózaton napközben. Ugyanakkor azonban a két hálózatrész összekapcsolásával a zárlati áramok 35,5 ka értékre nőnének, amely érték meghaladja a telepített megszakítók zárlatkorlátozó képességét, tehát az alállomások összekapcsolása maga után vonná a megszakítók és más készülékek cseréjének szükségességét. A probléma hatékonyan oldható meg MHS ZÁK alkalmazásával az ábrán látható módon: az MHS ZÁK a két alállomás gyűjtősínje közé van kapcsolva. A rendszer gyenge láncszeme a kommunális hálózat megszakítói, ezért a zárlati áramokat az összekötő ágban 5,5 ka értékre kell korlátozni. A vázolt probléma megoldására alkalmas két eltérő MHS ZAKot 120 kv-os alaphálózat Természetesen a ZÁKok költségei is igen fontosak, hiszen egy megvalósítási döntésnél mérlegelni kell a telepítési költségeket, az üzemi veszteségeket, az üzemi energiaköltségeket (hűtés) és a karbantartási szükségletet, költségeket és a biztonságot. Ezeket a szempontokat egybevetve megállapítható, hogy az MHS ZÁKok versenyképesek és a magashőmérsékletű szupravezetők a közeljövő első ipari célú alkalmazásai lehetnek. Irodalom [1] [S. Semperger, I. Városi, I. Vajda, "Szupravezetös zárlati áramkorlátozók", Elektrotechnika, pp , [2] [L.R. Lawrence, Jr., C. Cox, D. Broman, "High temperature superconductivity: the products and their bencfits", Oak Ridge National Laboratory, Sub/ , [3] [W. Paul, M. Lakner, et al., 'Test of 1.2 MVA high-t c superconducting fault current limiter", Supercon. Sci. Technoi, vol. 10, pp , [4] [B. Gromoll, G. Ries, et al., "Resistive fault currenl limiters with YBCO films: 100 kva functional model", IEEE Trans. Appt. Supercond., vol. 9, no. 2, pp , June [5 ][H. Boenig, D. Paice, "Fault current limiter using a superconducting coil", IEEE Trans. Magnetics, vol. 19, no. 3, pp. 1051,1983. [6] [E.M. Leung, H. Boenig, B. Burley, et al., "Design and development of a 15 kv, 20 ka HTS fault current limiter", IEEE Trans. Appl. Supercond., vol. 10, no. 1, pp. 985, March [7] [E.M. Leung, "Superconducting Fault current limiters", IEEE Power Engineering Review, pp , August [8] [E.M. Leung "Surge protection for power grids", IEEE Speclrum, pp , July [9] [V. Meerovich, V. Sokolovsky, S. Goren et al., "Application of inductive HTSC current limiters in distribution networks", Inst. Phzs. Conf. Ser. No. 158, vol. 2, pp , [10] [V. Sokolovsky, V. Meerovich, I. Vajda, et al., "Operation of an HTS fault current limiter in an asymetric three phase system", Inst. Phys. Conf. Ser. No. 167, pp , t -12t)0 A 11 kv-os tob zat l n -4\5U0 A A zárlati áram 21 ka I n -3x400 A Azárhtíáiam 14,í ka ^ VUICRT IPARI és HÁZTARTÁSI kategóriájú Raychem önszabályozó fűtőkábelek EGY SZÁLLÍTÓTÓL! Ipari hálózat Kommunális hálózat Fagyvédelemre, höntartásra, temperálásra: Í^A- ZÁK -Q0~ Tranrcformátor Megszakító Melegvízhez Ereszcsalo mákhoz tevezetőcsövekhez C'övezí'iékeUu-: 9.ábra A vizsgált hálózatrész kapcsolása terveztünk, az 3. ábrán látható variánsoknak megfelelően. Az MHS ZÁKok paramétereit a 2. táblázatban foglaltuk össze. Az adatokból megállapítható, hogy a ZÁK megépíthető 700 mm átmérőjű MHS gyűrűkből, amelyek súlya többszörösen kisebb, mint a transzformátor súlya. [9] A fenti vizsgálat egy átfogó megvalósítási tanulmány részét képezi, melyben gazdaságossági elemzési is végeztünk, erről a közeljövőben megjelenő dolgozatban kívánunk beszámolni. így például egy választott zárlatkorlátozó fojtó és egy tervezett MHS ZÁK összehasonlítása alapján 30 éves időtartamra kiszámított költségek alapján elérhető megtakarítás mintegy 40%. Következtetés Az MHS ZÁK prototípusainak vizsgálatai 10 kv hálózatokon eredményesen zárultak és bebizonyították, hogy megfelelnek a technikai követelményeknek. A gyors működés következtében hatékonyan képesek korlátozni az első zárlati áramcsúcsot és elegendően gyorsan képesek az alapállapotba visszatérni. [10] Tárolótartályhoz FiítöalaJ-vezetékhez Lépcsőkhöz, járdákhoz lejárókhoz, iehajiókhoz Forgalmazás és információ: VILLERT Rt. Szerelési anyag és Kisfeszültségű készülék Üzletág és Szakholt 1072 Budapest. Király u. 57. Td./F.ix (6 vonal] évfolyam 10. szám 367
