1 rendszer A szellőztetés szükségessége A beltér levegőminősége egyre inkább a fi gyelem középpontjába került, mióta az emberek egyre többször betegednek meg a levegőben terjedő káros anyagoktól. Gyakran a beltér levegőjében található szennyező anyagok állnak olyan rosszullétek és betegségek hátterében, mint amilyen az asztma, a fejfájás és a szédülés. A beltéri levegőben található káros anyagok és a betegség, amiket okozhatnak Cigarettafüst Rák, nyálkahártya irritáció, szívproblémák és agyvérzés Formaldehid (HCHO) Irritációk, allergiás tünetek, rák Szénmonoxid () Torokgyulladás, csökkent szívés tüdőfunkciók Szennyező részecskék Rák, légúti megbetegedések Azbeszt Azbesztózis, rák Illékony szerves vegyületek Károsítják a központi idegrendszert, rák Nitrogén-dioxid Csökkent tüdőfunkciók Rovarírtók Ototoxikus, májkárosító hatású 40 SAMSUNG Rendszer klíma kollekció 41

2 Frissüljön fel, és lélegezzen be friss, tiszta levegőt bárhol, bármikor, beltérben. A Samsung rendszere a kültér friss és egészséges levegőjét biztosítja Önnek, miközben minimalizálja az energiaveszteséget és maximalizálja a hatékonyságot. Tiszta és frissítő / PLUS PLUS rendszer felépítése rendszer Jellemzők Tiszta és frissítő Energiatakarékos működés Rugalmas telepíthetőség Új gyémánt típusú hőcserélő Keskeny dizájn Magyarázat az ábrához: EL (elszívott levegő), KL (külső levegő), BSZ (beszívott levegő), EL (elszívott levegő) 42 SAMSUNG Rendszer klíma kollekció 43

3 Tiszta és frissítő / PLUS Az rendszer hővisszanyerő működése / PLUS jellemzők Por PLUS Légterelő Direkt expanziós hőcserélő Párásító egység (opcionális) Befújó/elszívó ventilátor Levegő szűrő Hőcserélő egység Vezérlő egység Hőmérséklet érzékelő Jusson friss levegőhöz hőveszteség nélkül Beltér Párásító Direkt expanziós Kültér Direkt expanziós hőcserélő Az Plus direkt expanziós hőcserélővel rendelkezik, mellyel a kintről érkező levegőt kondicionálja, így továbbítja azt a belső helyiségbe. A kinti környezet levegője áthalad a DX hőcserélőn, így a friss levegő hőveszteség nélkül jut el Önhöz. rendszer Por Tartsa fenn a megfelelő beltéri páratartalmat Párásító egység (opcionális) A nagyfokú szellőztetési hatékonyság a kétutas szellőztető kialakításnak köszönhető mivel az egységek mindkét oldalán találhatók be- és kifúvó nyílások. A hőcserélő egység felületének többi részét kifejezetten úgy alakították ki, hogy a hőenergia kicserélésekor, a kiszűrt szennyező anyagok ne kerüljenek vissza a légáramba. A hűtésre/fűtésre fordított energia akár 70%-át visszanyeri (a modell típusától függően). Szinten tartja a belső levegő hőmérsékletét és páratartalmát a téli időszakban, és nyáron megakadályozza a kinti meleg és párás levegő bejutását. Tartsa fenn a megfelelő beltéri páratartalmat párásító készletünk segítségével. A Samsung párásító készüléke magas párásítási hatásfokkal büszkélkedhet nagy párásító felületének köszönhetően. Öntisztító funkciójának köszönhetően, mely a készülék tetejéből vizet porlaszt a levegőbe indításkor, megakadályozza a kellemetlen szagok kialakulását. Okos 2 és páratartalom érzékelő Az automatikusan működésbe lép és friss levegőt juttat a szobába amennyiben magas 2 szintet érzékel az opcionális 2 érzékelőn keresztül. Páratartalom érzékelőt is beszereltethet (helyileg beszerezhető), amely észleli a beltér levegőjének nedvességtartalmát és szabályozza a páratartalom szintjét. 44 SAMSUNG Rendszer klíma kollekció 45

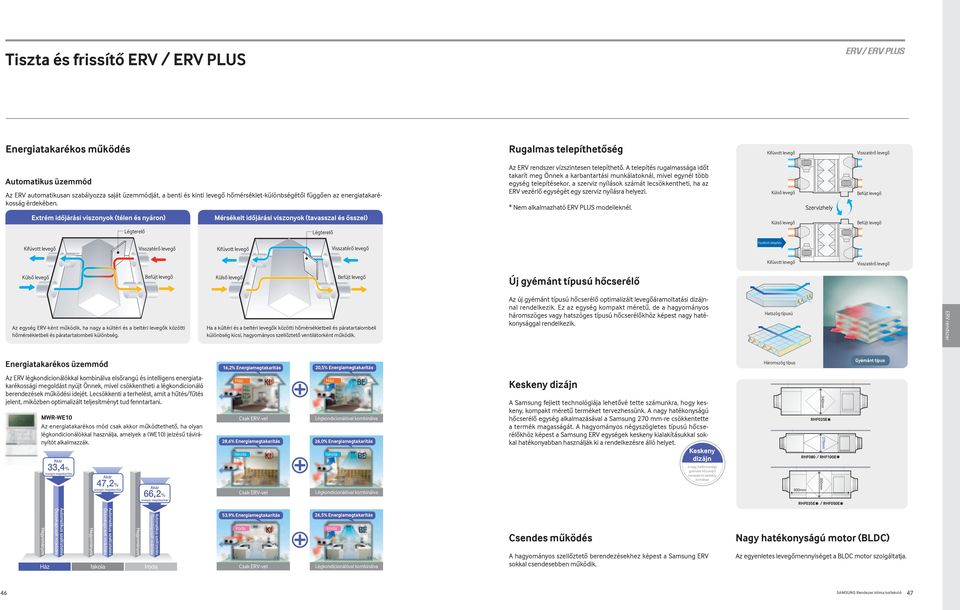

4 Tiszta és frissítő / PLUS Energiatakarékos működés Rugalmas telepíthetőség Exhaust Return Automatikus üzemmód Az automatikusan szabályozza saját üzemmódját, a benti és kinti levegő hőmérséklet-különbségétől függően az energiatakarékosság érdekében. Extrém időjárási viszonyok (télen és nyáron) Kifúvott Exhaust levegő Air Damper Légterelő Return Visszatérő Airlevegő Mérsékelt időjárási viszonyok (tavasszal és ősszel) Kifúvott Exhaust levegő Air Légterelő Damper Visszatérő Return Airlevegő Az rendszer vízszintesen telepíthető. A telepítés rugalmassága időt takarít meg Önnek a karbantartási munkálatoknál, mivel egynél több egység telepítésekor, a szerviz nyílások számát lecsökkentheti, ha az vezérlő egységét egy szerviz nyílásra helyezi. * Nem alkalmazható PLUS modelleknél. Kifúvott levegő Air Reversed Fordított telepítés installation Outdoor Külső levegő Air Outdoor Külső levegő Air Space for service Szervizhely Visszatérő levegő Air Supply Befújt Air levegő Supply Befújt levegő Air Exhaust Kifúvott levegő Air Return Visszatérő Air levegő Outdoor Külső levegő Air Befújt Supply levegő Air Outdoor Külső levegő Air Befújt Supply levegő Air Új gyémánt típusú hőcserélő Az egység -ként működik, ha nagy a kültéri és a beltéri levegők közötti hőmérsékletbeli és páratartalombeli különbség. Ha a kültéri és a beltéri levegők közötti hőmérsékletbeli és páratartalombeli különbség kicsi, hagyományos szellőztető ventilátorként működik. Az új gyémánt típusú hőcserélő optimalizált levegőáramoltatási dizájnnal rendelkezik. Ez az egység kompakt méretű, de a hagyományos háromszöges vagy hatszöges típusú hőcserélőkhöz képest nagy hatékonysággal rendelkezik. Hexagonal Hatszög típusú Type rendszer Energiatakarékos üzemmód Az légkondicionálókkal kombinálva elsőrangú és intelligens energiatakarékossági megoldást nyújt Önnek, mivel csökkentheti a légkondicionáló berendezések működési idejét. Lecsökkenti a terhelést, amit a hűtés/fűtés jelent, miközben optimalizált teljesítményt tud fenntartani. MWR-WE10 Az energiatakarékos mód csak akkor működtethető, ha olyan légkondicionálókkal használja, amelyek a (WE10) jelzésű távirányítót alkalmazzák. Akár 33,4% energia megtakarítás Akár 47,2% energia megtakarítás Akár 66,2% energia megtakarítás 16,2% Energiamegtakarítás 20,5% Energiamegtakarítás Ház Csak -vel Légkondicionálóval kombinálva 28,6% Energiamegtakarítás 26,0% Energiamegtakarítás Iskola KI KI Ház Iskola BE BE Csak -vel Légkondicionálóval kombinálva Keskeny dizájn A Samsung fejlett technológiája lehetővé tette számunkra, hogy keskeny, kompakt méretű terméket tervezhessünk. A nagy hatékonyságú hőcserélő egység alkalmazásával a Samsung 270 mm-re csökkentette a termék magasságát. A hagyományos négyszögletes típusú hőcserélőkhöz képest a Samsung egységek keskeny kialakításukkal sokkal hatékonyabban használják ki a rendelkezésre álló helyet. Keskeny dizájn A nagy hatékonyságú gyémánt hőcserélő kompakt és keskeny formában Rectangular Háromszög Type típus 600mm 340mm RHF025E * 270mm RHF080 / RHF100E * 350mm RHF035E * / RHF050E * Diamond Gyémánt Type típus Hagyományos Automatikus szellőztetés Összekapcsolt működés Hagyományos Automatikus szellőztetés Összekapcsolt működés Hagyományos Automatikus szellőztetés Összekapcsolt működés Ház Iskola Iroda 53,9% Energiamegtakarítás 26,5% Energiamegtakarítás Iroda KI Iroda BE Csak -vel Légkondicionálóval kombinálva Csendes működés A hagyományos szellőztető berendezésekhez képest a Samsung sokkal csendesebben működik. Nagy hatékonyságú motor (BLDC) Az egyenletes levegőmennyiséget a BLDC motor szolgáltatja. 46 SAMSUNG Rendszer klíma kollekció 47

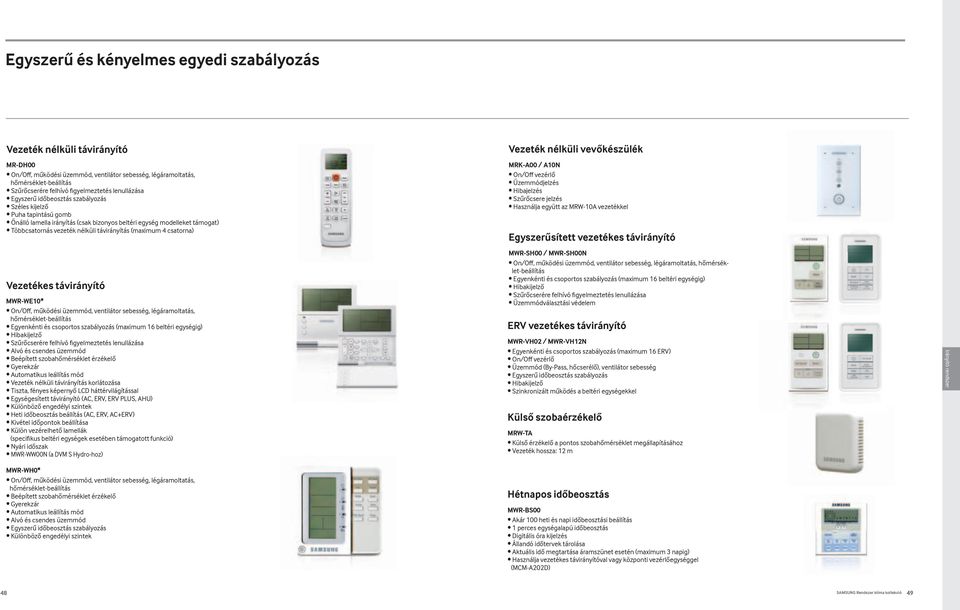

5 Egyszerű és kényelmes egyedi szabályozás Vezeték nélküli távirányító MR-DH00 On/Off, működési üzemmód, ventilátor sebesség, légáramoltatás, hőmérséklet-beállítás Szűrőcserére felhívó fi gyelmeztetés lenullázása Egyszerű időbeosztás szabályozás Széles kijelző Puha tapintású gomb Önálló lamella irányítás (csak bizonyos beltéri egység modelleket támogat) Többcsatornás vezeték nélküli távirányítás (maximum 4 csatorna) Vezetékes távirányító MWR-WE10* On/Off, működési üzemmód, ventilátor sebesség, légáramoltatás, hőmérséklet-beállítás Egyenkénti és csoportos szabályozás (maximum 16 beltéri egységig) Hibakijelző Szűrőcserére felhívó fi gyelmeztetés lenullázása Alvó és csendes üzemmód Beépített szobahőmérséklet érzékelő Gyerekzár Automatikus leállítás mód Vezeték nélküli távirányítás korlátozása Tiszta, fényes képernyő LCD háttérvilágítással Egységesített távirányító (AC,, PLUS, AHU) Különböző engedélyi szintek Heti időbeosztás beállítás (AC,, AC+) Kivétel időpontok beállítása Külön vezérelhető lamellák (specifi kus beltéri egységek esetében támogatott funkció) Nyári időszak MWR-WW00N (a DVM S Hydro-hoz) Vezeték nélküli vevőkészülék MRK-A00 / A10N On/Off vezérlő Üzemmódjelzés Hibajelzés Szűrőcsere jelzés Használja együtt az MRW-10A vezetékkel Egyszerűsített vezetékes távirányító MWR-SH00 / MWR-SH00N On/Off, működési üzemmód, ventilátor sebesség, légáramoltatás, hőmérséklet-beállítás Egyenkénti és csoportos szabályozás (maximum 16 beltéri egységig) Hibakijelző Szűrőcserére felhívó fi gyelmeztetés lenullázása Üzemmódválasztási védelem vezetékes távirányító MWR-VH02 / MWR-VH12N Egyenkénti és csoportos szabályozás (maximum 16 ) On/Off vezérlő Üzemmód (By-Pass, hőcserélő), ventilátor sebesség Egyszerű időbeosztás szabályozás Hibakijelző Szinkronizált működés a beltéri egységekkel Külső szobaérzékelő MRW-TA Külső érzékelő a pontos szobahőmérséklet megállapításához Vezeték hossza: 12 m Irányító rendszer MWR-WH0* On/Off, működési üzemmód, ventilátor sebesség, légáramoltatás, hőmérséklet-beállítás Beépített szobahőmérséklet érzékelő Gyerekzár Automatikus leállítás mód Alvó és csendes üzemmód Egyszerű időbeosztás szabályozás Különböző engedélyi szintek Hétnapos időbeosztás MWR-BS00 Akár 100 heti és napi időbeosztási beállítás 1 perces egységalapú időbeosztás Digitális óra kijelzés Állandó időtervek tárolása Aktuális idő megtartása áramszünet esetén (maximum 3 napig) Használja vezetékes távirányítóval vagy központi vezérlőegységgel (MCM-A202D) 48 SAMSUNG Rendszer klíma kollekció 49

6 Egységek Modell Légszállítás (m 3 /h) RHF025EE RHF035EE RHF050EE RHF080EE RHF100EE (Új kommunikációs protokoll) AN015HSKDEN AN025HSKDEN AN035HSKDEN AN050HSKDEN AN080HSKDEN AN100HSKDEN Tulajdonságok Légterelő Direkt expanziós hőcserélő Párásító egység (opcionális) Befújó/Kifúvó ventilátor Levegő szűrő Hőcserélő egység Vezérlő egység Hőmérséklet érzékelő 2 érzékelő (opcionális) BLDC ventilátor motor Energiatakarékos működés (automatikus mód) Új gyémánt típusú szűrő Rugalmas telepíthetőség Keskeny dizájn Csendes működés Vírusdoktor (opcionális) 108 SAMSUNG Rendszer klíma kollekció 109

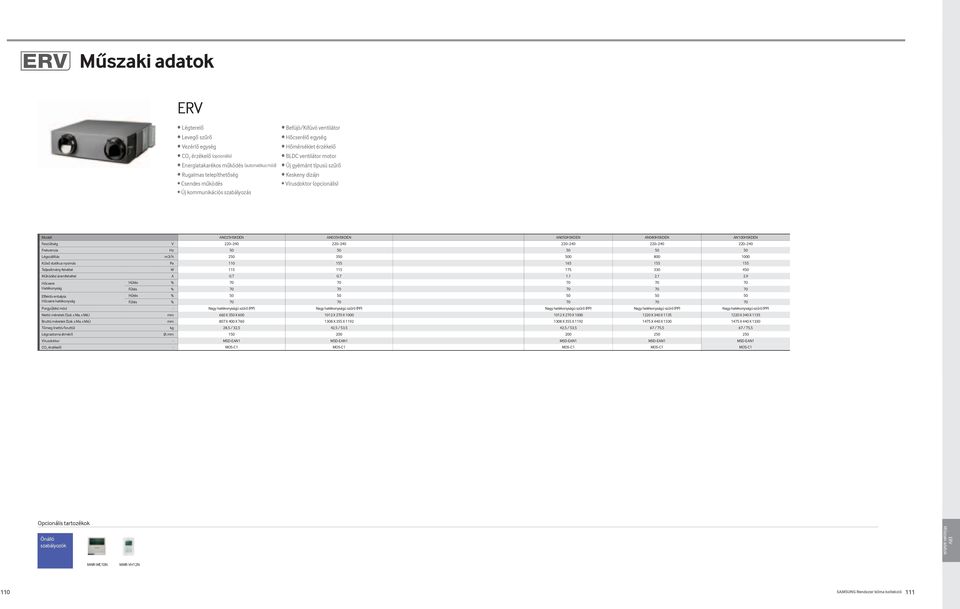

7 Légterelő Levegő szűrő Vezérlő egység 2 érzékelő (opcionális) Energiatakarékos működés (automatikus mód) Rugalmas telepíthetőség Csendes működés Új kommunikációs szabályozás Befújó/Kifúvó ventilátor Hőcserélő egység Hőmérséklet érzékelő BLDC ventilátor motor Új gyémánt típusú szűrő Keskeny dizájn Vírusdoktor (opcionális) Modell AN025HSKDEN AN035HSKDEN AN050HSKDEN AN080HSKDEN AN100HSKDEN Feszültség V Frekvencia Hz Légszállítás m3/h Külső statikus nyomás Pa Teljesítmény felvétel W Működési áramfelvétel A 0,7 0,7 1,1 2,1 2,9 Hőcsere Hűtés % Hatékonyság Fűtés % Effektív entalpia Hűtés % Hőcsere hatékonyság Fűtés % Porgyűjtési mód - Nagy hatékonyságú szűrő (PP) Nagy hatékonyságú szűrő (PP) Nagy hatékonyságú szűrő (PP) Nagy hatékonyságú szűrő (PP) Nagy hatékonyságú szűrő (PP) Nettó méretek (Szé. x Ma. x Mé.) mm 660 X 350 X X 270 X X 270 X X 340 X X 340 X 1135 Bruttó méretek (Szé. x Ma. x Mé.) mm 807 X 400 X X 355 X X 355 X X 440 X X 440 X 1330 Tömeg (nettó/bruttó) kg 28,5 / 32,5 42,5 / 53,5 42,5 / 53,5 67 / 75,5 67 / 75,5 Légcsatorna átmérő Ø, mm Vírusdoktor - MSD-EAN1 MSD-EAN1 MSD-EAN1 MSD-EAN1 MSD-EAN1 2 érzékelő - MOS-C1 MOS-C1 MOS-C1 MOS-C1 MOS-C1 Opcionális tartozékok Önálló szabályozók MWR-WE10N MWR-VH12N 110 SAMSUNG Rendszer klíma kollekció 111

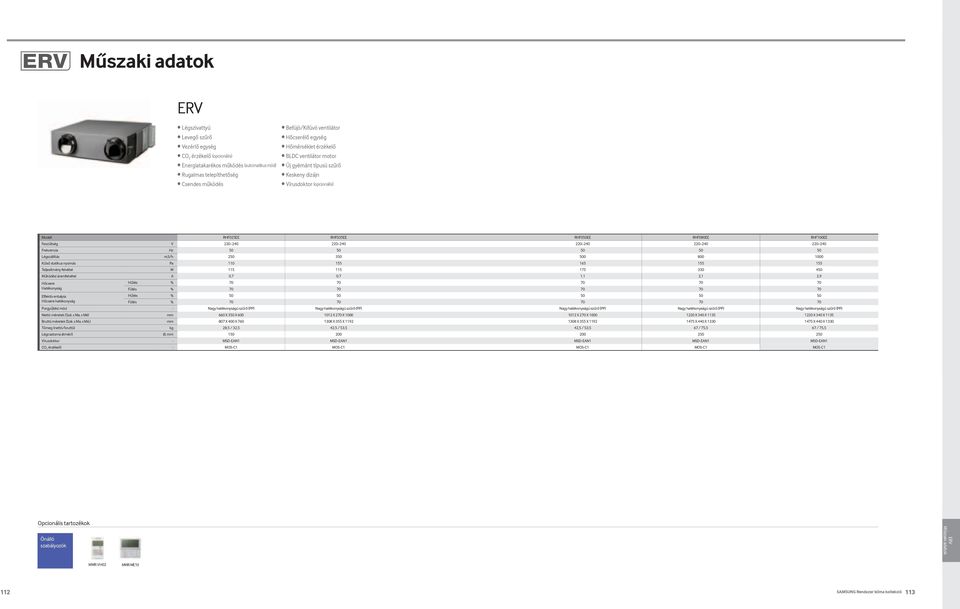

8 Légszivattyú Levegő szűrő Vezérlő egység 2 érzékelő (opcionális) Energiatakarékos működés (automatikus mód) Rugalmas telepíthetőség Csendes működés Befújó/Kifúvó ventilátor Hőcserélő egység Hőmérséklet érzékelő BLDC ventilátor motor Új gyémánt típusú szűrő Keskeny dizájn Vírusdoktor (opcionális) Modell RHF025EE RHF035EE RHF050EE RHF080EE RHF100EE Feszültség V Frekvencia Hz Légszállítás m3/h Külső statikus nyomás Pa Teljesítmény felvétel W Működési áramfelvétel A 0,7 0,7 1,1 2,1 2,9 Hőcsere Hűtés % Hatékonyság Fűtés % Effektív entalpia Hűtés % Hőcsere hatékonyság Fűtés % Porgyűjtési mód - Nagy hatékonyságú szűrő (PP) Nagy hatékonyságú szűrő (PP) Nagy hatékonyságú szűrő (PP) Nagy hatékonyságú szűrő (PP) Nagy hatékonyságú szűrő (PP) Nettó méretek (Szé. x Ma. x Mé) mm 660 X 350 X X 270 X X 270 X X 340 X X 340 X 1135 Bruttó méretek (Szé. x Ma. x Mé.) mm 807 X 400 X X 355 X X 355 X X 440 X X 440 X 1330 Tömeg (nettó/bruttó) kg 28,5 / 32,5 42,5 / 53,5 42,5 / 53,5 67 / 75,5 67 / 75,5 Légcsatorna átmérő Ø, mm Vírusdoktor - MSD-EAN1 MSD-EAN1 MSD-EAN1 MSD-EAN1 MSD-EAN1 2 érzékelő - MOS-C1 MOS-C1 MOS-C1 MOS-C1 MOS-C1 Opcionális tartozékok Önálló szabályozók MWR-VH02 MWR-WE SAMSUNG Rendszer klíma kollekció 113
