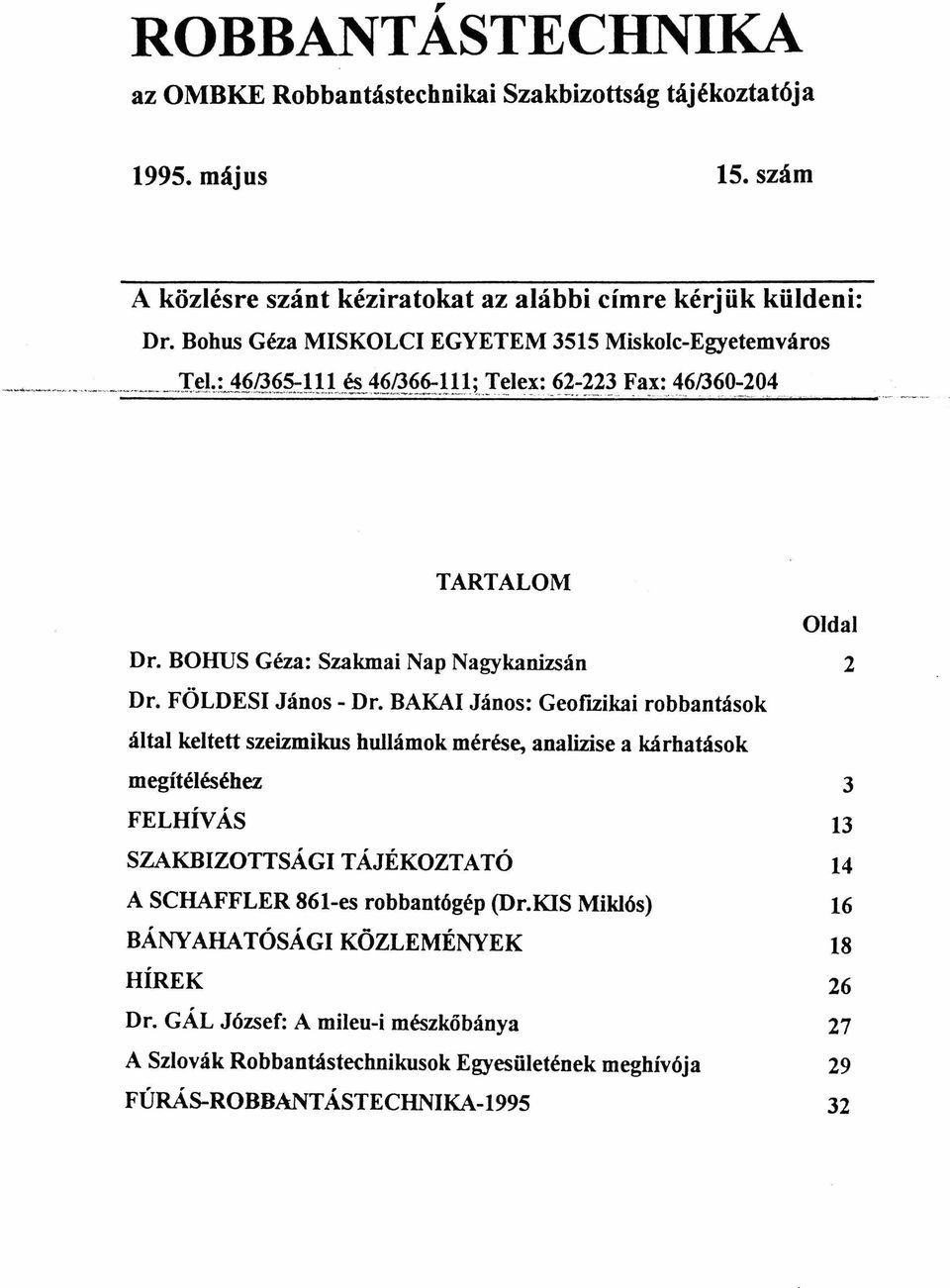

1 ROBBANTÁSTECHNIKA az OMBKE Robbantástechnikai Szakbizottság tájékoztatója május 15. szám A közlésre szánt kéziratokat az alábbi címre kérjük küldeni: Dr. Bohus Géza MISKOLCI EGYETEM 3515 Miskolc-Egyetemváros -- ~ ~ ~ I~J ~;_4 lj. ~ljj_és 46[3 _~!~l.i.j'~ie~: -~~:-~~-~-- F:a!:.. 4.6!J~O-~O~ _. TARTALOM Oldal Dr. BOHUS Géza: Szakmai Nap Nagykanizsán 2 Dr. FÖLDESI János- Dr. BAKAI János: GeofiZikai robbantások által keltett szeizmikus hullámok mérése, analizise a kárhatások megítéléséhez 3 FELHÍVÁS 13 SZAKBIZOTTSÁGI TÁJÉKOZTATÓ 14 A SCHAFFLER 861-es robbantógép (Dr.KIS Miklós) 16 BÁNYAHATÓSÁGIKÖZLEMÉNYEK 18 HÍREK 26 Dr. GÁL József: A mileu-i mészkőbánya 27 A Szlovák Robbantástechnikusok Egyesületének meghívó ja 29 FÚRÁS-ROBBANTÁSTECHNIKA-I995 32

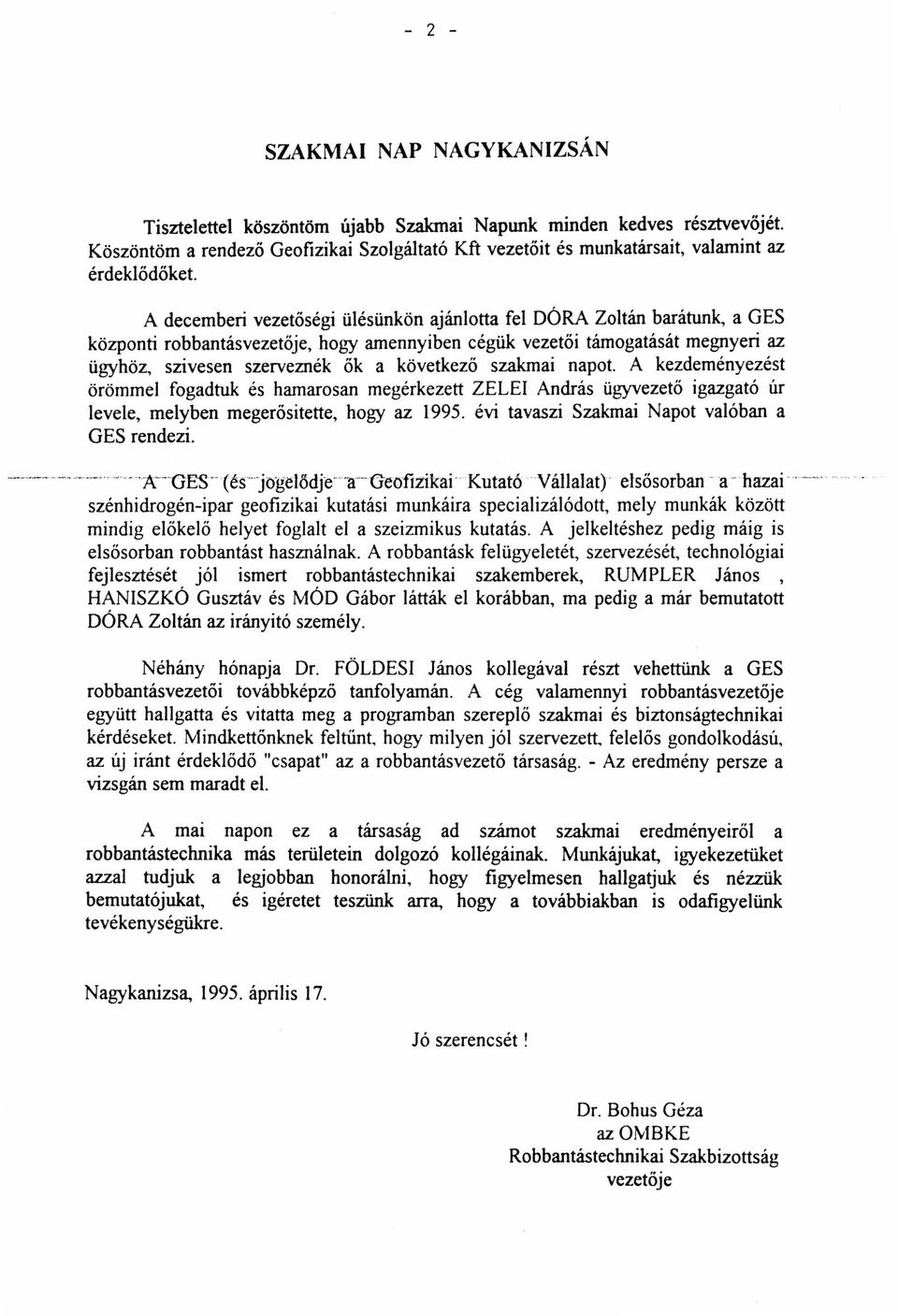

2 - 2 - SZAKMAI NAP NAGYKANIZSÁN Tisztelettel köszöntöm újabb Szakmai Napunk minden kedves résztvevőjét. Köszöntöm a rendező Geofizikai Szolgáltató Kft vezetőit és munkatársait, valamint az érdeklődőket. A decemberi vezetőségi ülésünkön ajánlotta fel DÓRA Zoltán barátunk, a GES központi robbantásvezetője, hogy amennyiben cégük vezetői támogatását megnyeri az ügyhöz, szivesen szerveznék ők a következő szakmai napot. A kezdeményezést örömmel fogadtuk és hamarosan megérkezett ZELEI András ügyvezető igazgató úr levele, melyben megerősítette, hogy az évi tavaszi Szakmai Napot valóban a GES rendezi ,. -- 1\--GES (és-- jögelödje -a-- ueofizikai Kutató Vállalat)' elsősorban a - hazai ~ szénhidrogén-ipar geofizikai kutatási munkáira specializálódott, mely munkák között mindig előkelő helyet foglalt el a szeizmikus kutatás. A jelkeltéshez pedig máig is elsősorban robbantást használnak. A robbantásk felügyeletét, szervezését, technológiai fejlesztését jól ismert robbantástechnikai szakemberek, RUMPLER János, HANISZKÓ Gusztáv és MÓD Gábor látták el korábban, ma pedig a már bemutatott DÓRA Zoltán az irányitó személy. Néhány hónapja Dr. FÖLDESI János kollegával részt vehettünk a GES robbantásvezetői továbbképző tanfolyamán. A cég valamennyi robbantásvezetője együtt hallgatta és vitatta meg a programban szereplő szakmai és biztonságtechnikai kérdéseket. Mindkettőnknek feltűnt, hogy milyen jól szervezett, felelős gondolkodású, az új iránt érdeklődő "csapat" az a robbantásvezető társaság. - Az eredmény persze a vizsgán sem maradt el. A mai napon ez a társaság ad számot szakmai eredményeiről a robbantástechnika más területein dolgozó kollégáinak. Munkájukat, igyekezetüket azzal tudjuk a legjobban honorálni, hogy figyelmesen hallgatjuk és nézzük bemutatójukat, és igéretet teszünk arra, hogy a továbbiakban is odafigyelünk tevékenységükre. Nagykanizsa, április 17. Jó szerencsét! Dr. Bohus Géza azombke Robbantástechnikai Szakbizottság vezetője

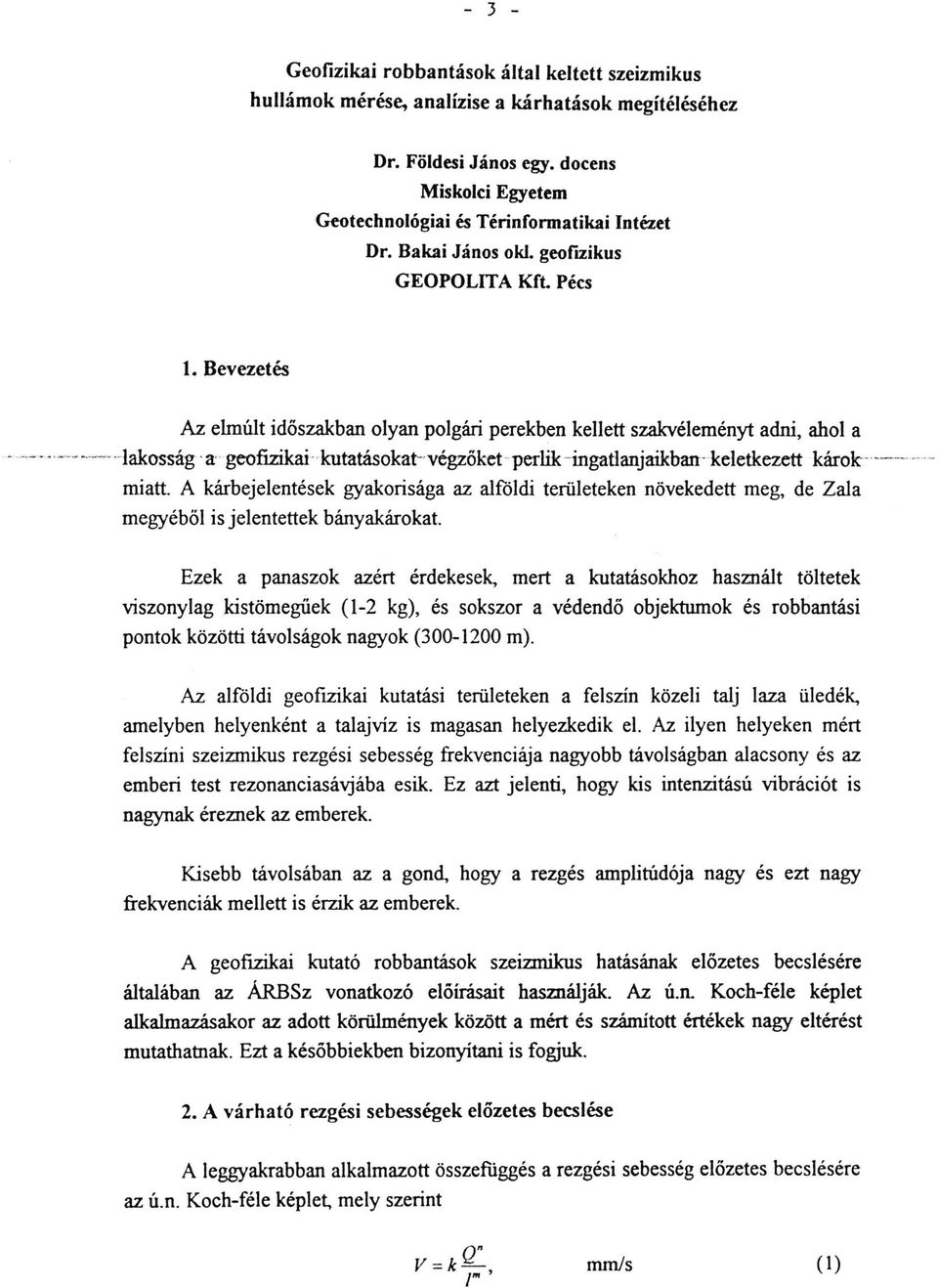

3 - 3 - Geofizikai robbantások által keltett szeizmikus hullámok mérés~ analízise a kárhatások megítéléséhez Dr. Földesi János egy. docens Miskolci Egyetem GeGtechnológiai és Térinformatikai Intézet Dr. Bakai János okl. geofazikus GEOPOLITA Kft. Pécs t. Bevezetés Az elmúlt idöszakban olyan polgári perekben kellett szakvéleményt adni, ahol a lakosság a geofizikai.. kutatásokat~ végzőket perlik -inga tlanjaikban keletkezett károk _.._ - miatt. A kárbejelentések gyakorisága az alföldi területeken növekedett meg, de Zala megyéből is jelentettek bányakárokat Ezek a panaszok azért érdekesek, rnert a kutatásokhoz használt töltetek viszonylag kistömegűek (1-2 kg), és sokszor a védendő objektumok és robbantási pontok közötti távolságok nagyok ( rn). Az alföldi geofizikai kutatási területeken a felszín közeli talj laza üledék, amelyben helyenként a talajvíz is magasan helyezkedik el. Az ilyen helyeken mért felszíni szeizmikus rezgési sebesség frekvenciája nagyobb távolságban alacsony és az emberi test rezonanciasávjába esik. Ez azt jelenti, hogy kis intenzitású vibrációt is nagynak éreznek az emberek. Kisebb távolsában az a gond, hogy a rezgés amplitúdója nagy és ezt nagy frekvenciák mellett is érzik az emberek. A geofizikai kutató robbantások szeizmikus hatásának előzetes becslésére általában az ÁRBSz vonatkozó előírásait hasmálják. Az ú.a Koch-féle képlet alkalmazásakor az adott körülmények között a mért és számított értékek nagy eltérést mutathatnak. Ezt a későbbiekben bizonyítani is fogjuk. 2. A várható rezgési sebességek előzetes becslése A leggyakrabban alkalmazott összefüggés a rezgési sebesség előzetes becslésére az ú.n. Koch-féle képlet, mely szerint V=kQn /"' ' mm/s (l)

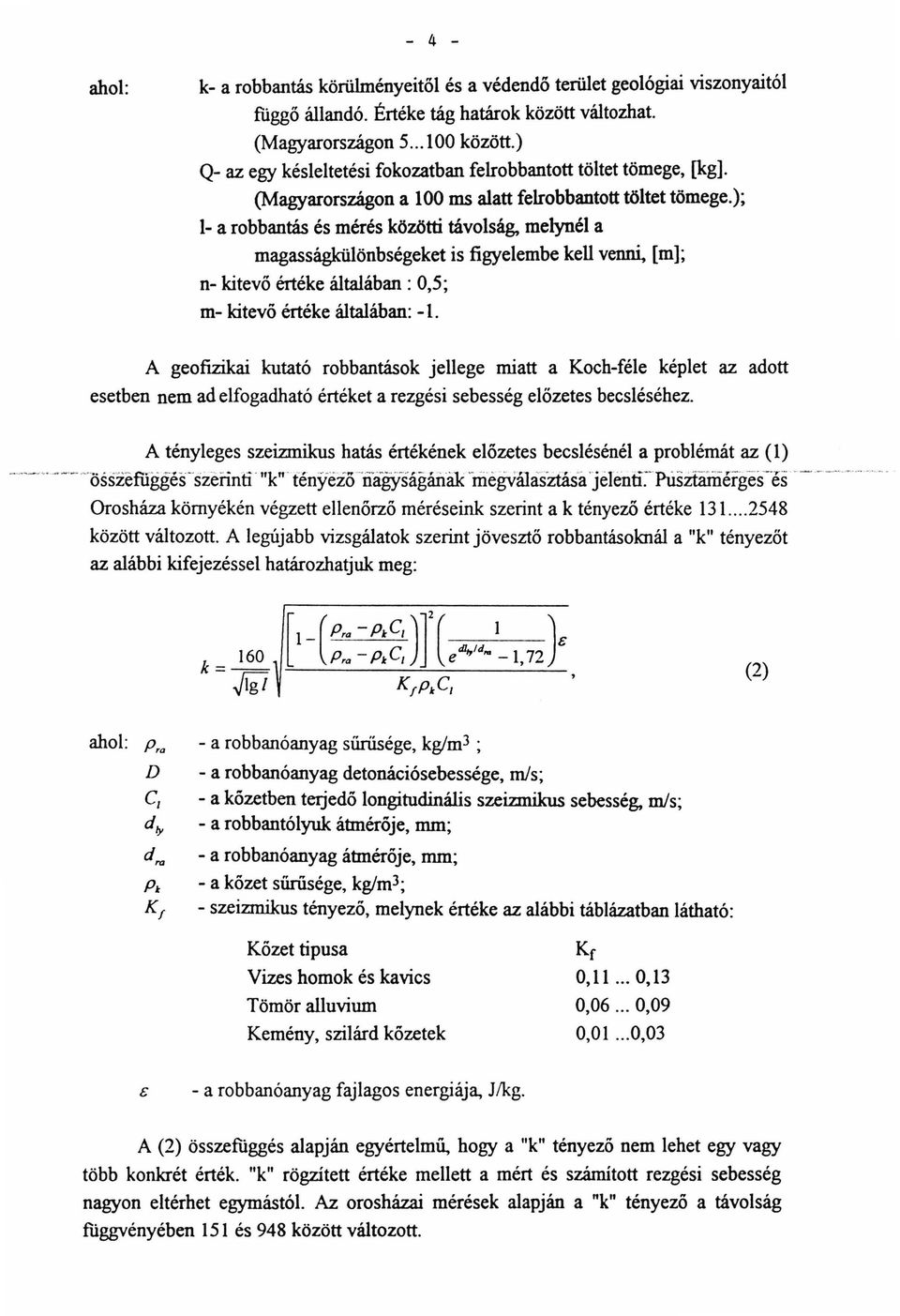

4 - 4 - ahol: k- a robbantás körülményeitől és a védendő tertilet geológiai viszonyaitól függő állandó. Értéke tág határok között változhat. (Magyarországon 5... l 00 között.) Q- az egy késleltetési fokozatban felrobbantott töltet tömege, [kg]. (Magyarországon a 100 ms alatt felrobbantott töltet tömege.); 1- a robbantás és mérés közötti távolság, melynél a magasságkülönbségeket is figyelembe kell v~ [m]; n- kitevő értéke általában: 0,5; m- kitevő értéke általában: -l. A geofizikai kutató robbantások jellege miatt a Koch-féle képlet az adott esetben nem ad elfogadható értéket a rezgési sebesség előzetes becsléséhez. A tényleges szeizmikus hatás értékének előzetes becslésénél a problémát az (l) osszeffiggés-szennti "k" tényezo-nagyságának megvruas~ztasi 'jefentr-pusztamérges - és Orosháza környékén végzett ellenőrző méréseink szerint ak tényező értéke között változott. A legújabb vizsgálatok szerint jövesztő robbantásoknál a "k" tényezőt az alábbi kifejezéssel határozhatjuk meg: (2) ahol: Pra D cl d ly d,.., P t K, - a robbanóanyag sűriísége, kg!m3 ; - a robbanóanyag detonációsebessége, m/s; - a közethen tetjedő longitudinális szeizmikus sebesség, m/s; - a robbantólyuk átmérője, mm; - a robbanóanyag átmérője, nun; - a kőzet sűrűsége, kg!m3; -szeizmikus tényező, melynek értéke az alábbi táblázatban látható: Kőzet tipusa Vizes homok és kavics Tömör alluvium Kemény, szilárd közetek Kr 0, ,13 0, ,09 0, ,03 - a robbanóanyag fajlagos energiája. J/kg. A (2) összefüggés alapján egyértelmű, hogy a "k" tényező nem lehet egy vagy több konkrét érték. "k" rögzített értéke mellett a mért és számított rezgési sebesség nagyon eltérhet egymástól. Az orosházai mérések alapján a "k" tényező a távolság függvényében 151 és 948 között változott.

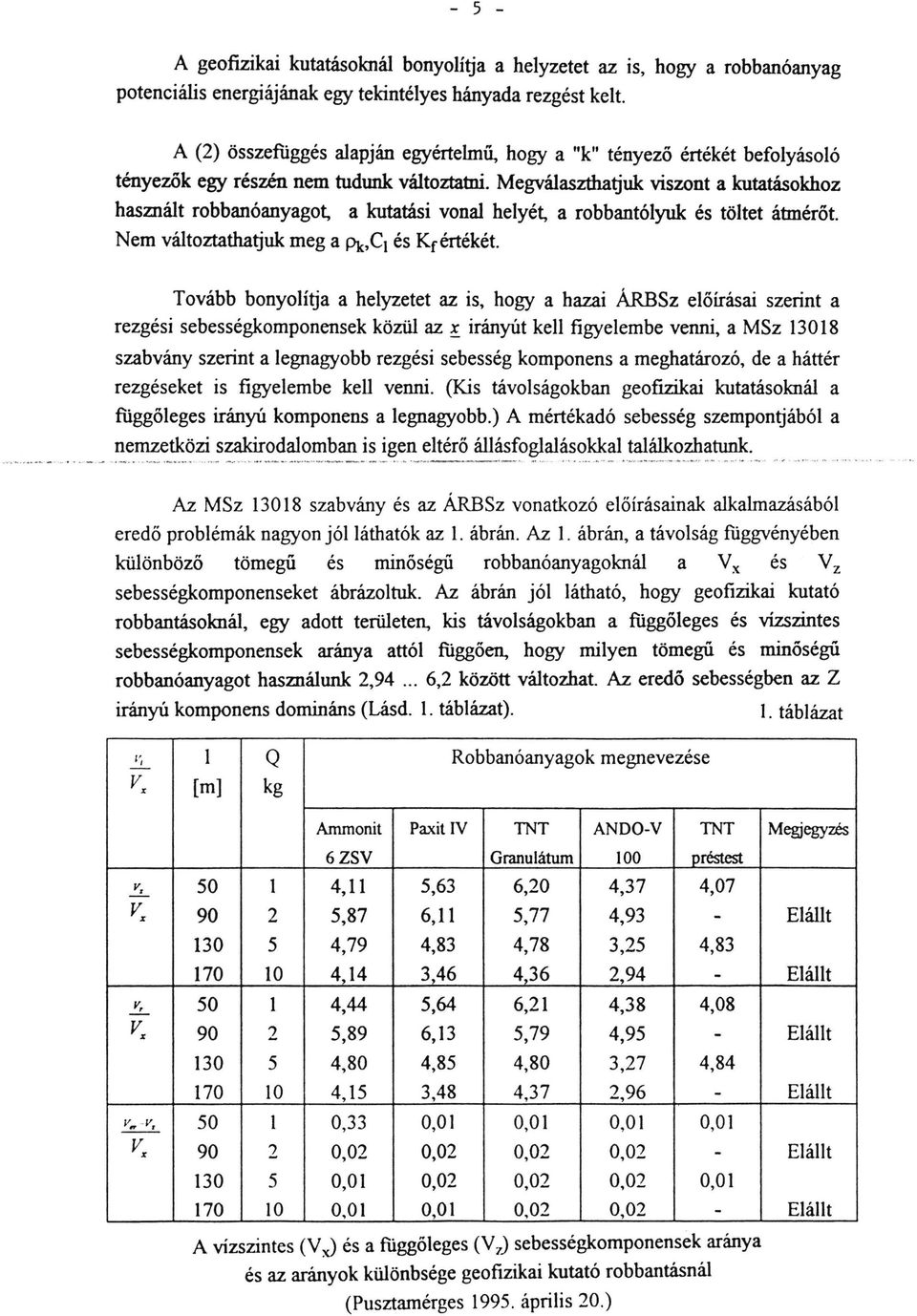

5 - 5 - A geofizikai kutatásoknál bonyolítja a helyzetet az is, hogy a robbanóanyag potenciális energiájának egy tekintélyes hányada rezgést kelt. A (2) összefiiggés alapján egyértelmű, hogy a "k" tényező értékét befolyásoló tényezök egy részén nem tudunk változtatni. Megválaszthatjuk viszont a kutatásokhoz használt robbanóanyagot, a kutatási vonal helyét, a robbantólyuk és töltet átmérőt. Nem változtathatjuk meg a Ptc,C 1 és Krértékét. T o vá bb bonyolítja a helyzetet az is, hogy a hazai ÁRBSz előírásai szerint a rezgési sebességkomponensek közill az! irányút kell figyelembe venni, a MSz szabvány szerint a legnagyobb rezgési sebesség komponens a meghatározó, de a háttér rezgéseket is figyelembe kell venni. (Kis távolságokban geofizikai kutatásoknál a fiiggőleges irányú komponens a legnagyobb.) A mértékadó sebesség szempontjából a nemzetközi szakirodalomban is igen eltérő állásfoglalásokkal találkozhatunk.... ~~ ~ *... _.._ ~ ~ _..., ~.. -"' ~ _..._...., ,. ". - -~ - Az MSz szabvány és az ÁRBSz vonatkozó előírásainak ~- alkalmazásából eredő problémák nagyon jólláthatók az l. ábrán. Az l. ábrán, a távolság fiiggvényében különböző tömegű és minőségü robbanóanyagoknál a V x és V z sebességkomponenseket ábrázoltuk Az ábrán jól látható, hogy geofizikai kutató robbantásoknál, egy adott területe~ kis távolságokban a fiiggőleges és vízszintes sebességkomponensek aránya attól fiiggő~ hogy milyen tömegű és minőségű robbanóanyagot használunk 2, ,2 között változhat. Az eredő sebességben az Z irányú komponens domináns (Lásd. l. táblázat). l. táblázat _ -. v l vr v, vr 3_ vr v.... v, vr l Q Robbanóanyagok megnevezése [m] kg Amm o nit Paxit IV TNT ANDO-V TNT 6ZSV Granulátum 100 préstest 50 l 4,11 5,63 6,20 4,37 4, ,87 6,11 5,77 4, ,79 4,83 4,78 3,25 4, ,14 3,46 4,36 2,94-50 l 4,44 5,64 6,21 4,38 4, ,89 6,13 5,79 4, ,80 4,85 4,80 3,27 4, ,15 3,48 4,37 2,96-50 l 0,33 0,01 0,01 0,01 0, ,02 0,02 0,02 0, ,01 0,02 0,02 0,02 0, ,01 0,01 0,02 0,02 - A vízszintes (V J és a függőleges (V 7 ) sebességkomponensek aránya és az arányok különbsége geofizikai kutató robbantásnál (Pusztamérges április 20.) Megjegyzés Elállt Elállt Elállt Elállt Elállt Elállt

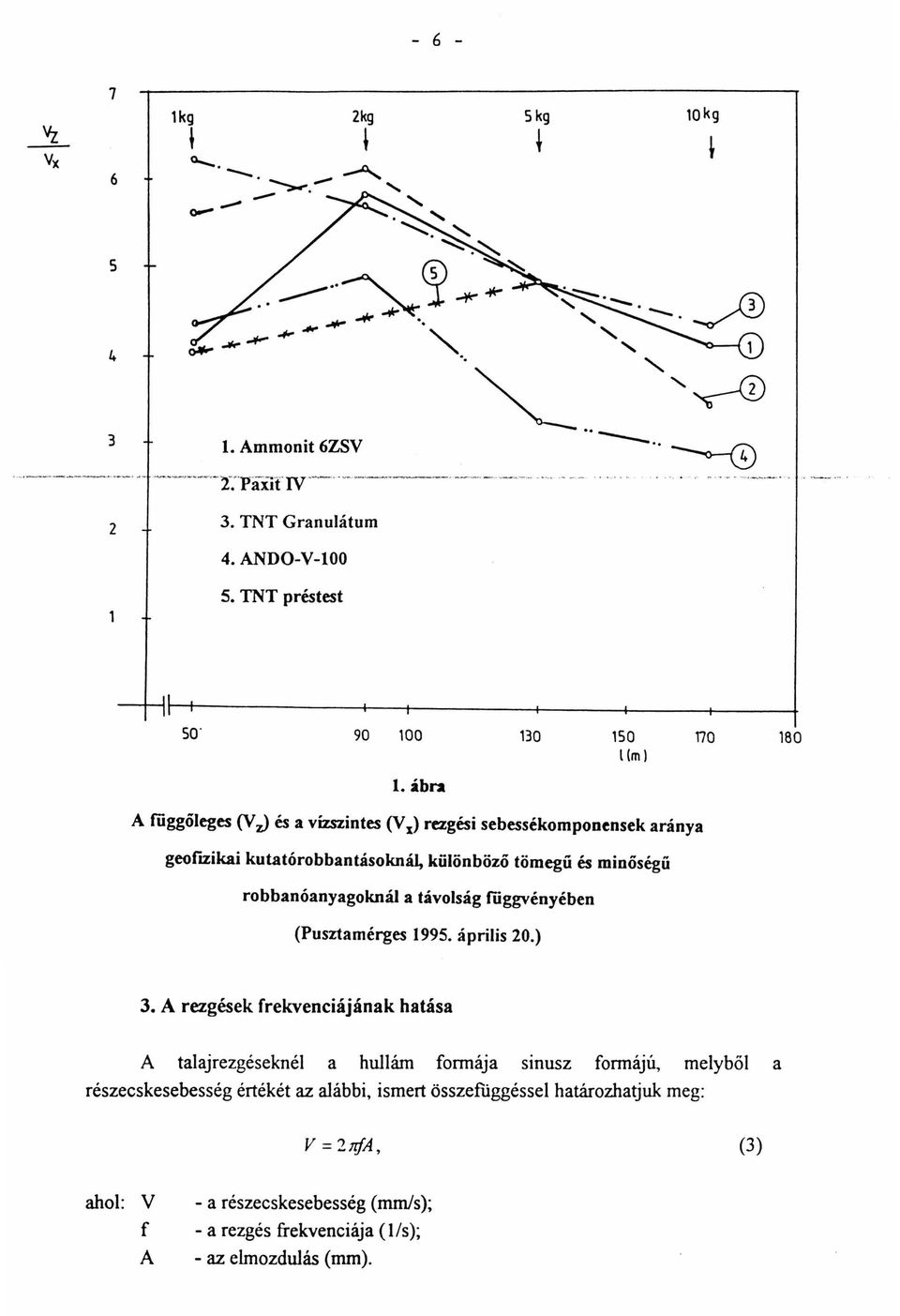

6 - 6-7 l kg 2 kg ~ \ 5 kg ~ 10kg l. Ammonit 6ZSV 2 3. TNT Granulátum 4. ANDO-V TNT préstest so l(m) l. ábra A függöleges (V J és a vízszintes (V x) rezgési sebessékomponensek aránya geofizikai kutatórobbantásoknál, különbözö tömegű és minöségű robbanóanyagoknál a távolság függvényében (Pusztamérges április 20.) 3. A rezgések frekvenciájának hatása A talajrezgéseknél a hullám formája smusz formájú, melyből a részecskesebesség értékét az alábbi, ismert összefiiggéssel határozhatjuk meg: V= 2;ifA, (3) ahol: V f A -a részecskesebesség (mm/s); - a rezgés frekvenciája (l /s ); -az elmozdulás (mm).

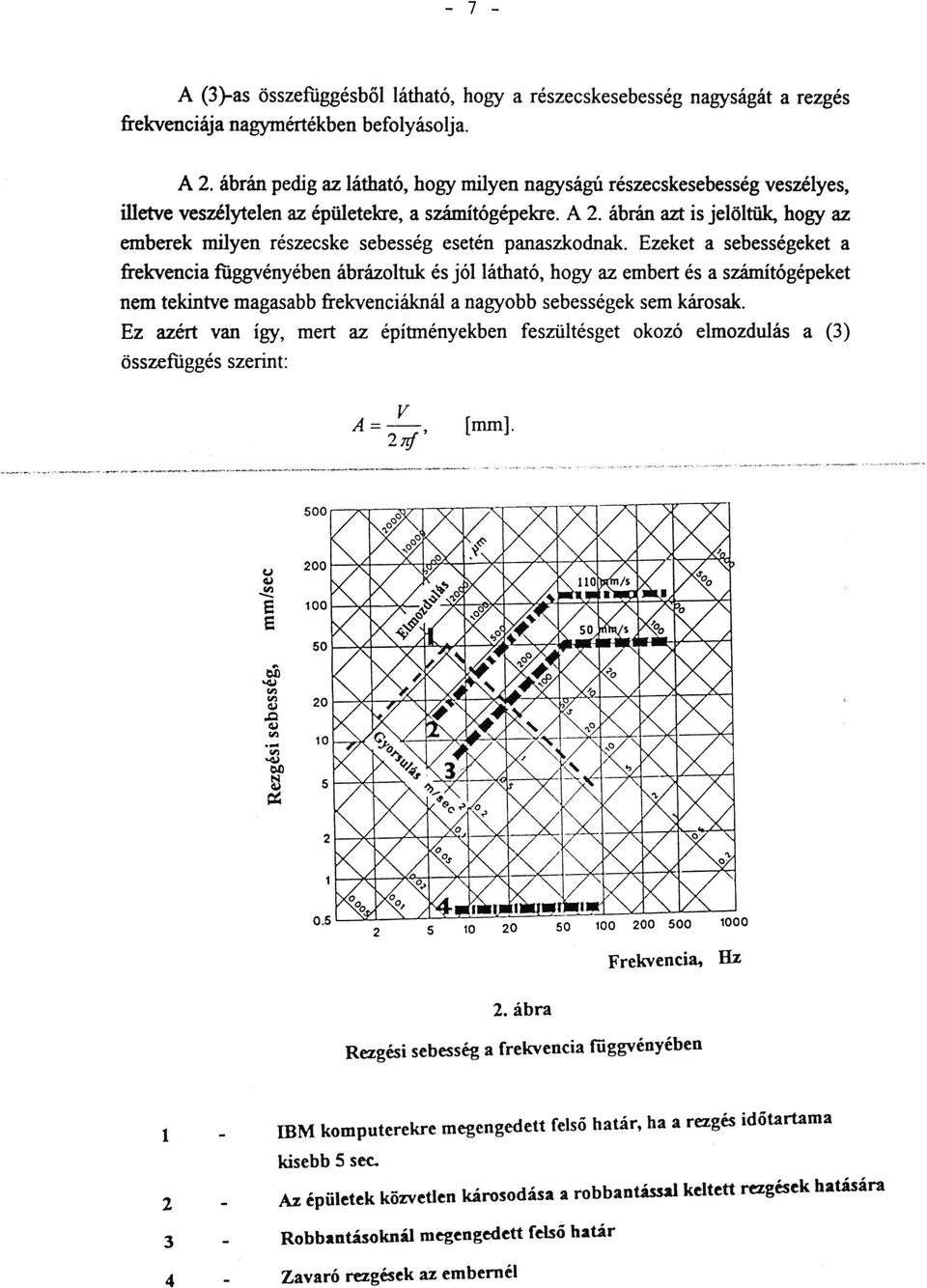

7 - 7 - A (3)-as összefiiggésböl látható, hogy a részecskesebesség nagyságát a rezgés frekvenciája nagymértékben befolyásolja. A 2. ábrán pedig az látható, hogy milyen nagyságú részecskesebesség veszélyes, illetve veszélytelen az épületekre, a számítógépekre. A 2. ábrán azt is jelöltük, hogy az emberek milyen részecske sebesség esetén panaszkodnak. Ezeket a sebességeket a frekvencia ftiggvényében ábrázoltuk és jól látható, hogy az embert és a számítógépeket nem tekintve magasabb frekvenciáknál a nagyobb sebességek sem károsak. Ez azért van így, mert az építményekben feszültésget okozó elmozdulás a (3) összefiiggés szerint: A = ~ 21(' [mm]. ~ ~-',. ",_ ~ u ~..!!! e 200 tlíl '(W ln ln ~.c ~ ln -ln '(W Cll Sj ~ Frekvencia, Hz 2. ábra Rezgési sebesség a frekvencia függvényében 'd~tartama ffim komputerekre megengedett felső határ, ha a rezges o kisebb 5 sec. Az épületek közvetlen károsodása a robbantásul keltett rezgésck hatására Robbanwolmái megengedett felső határ Zavaró rezgések az embernél

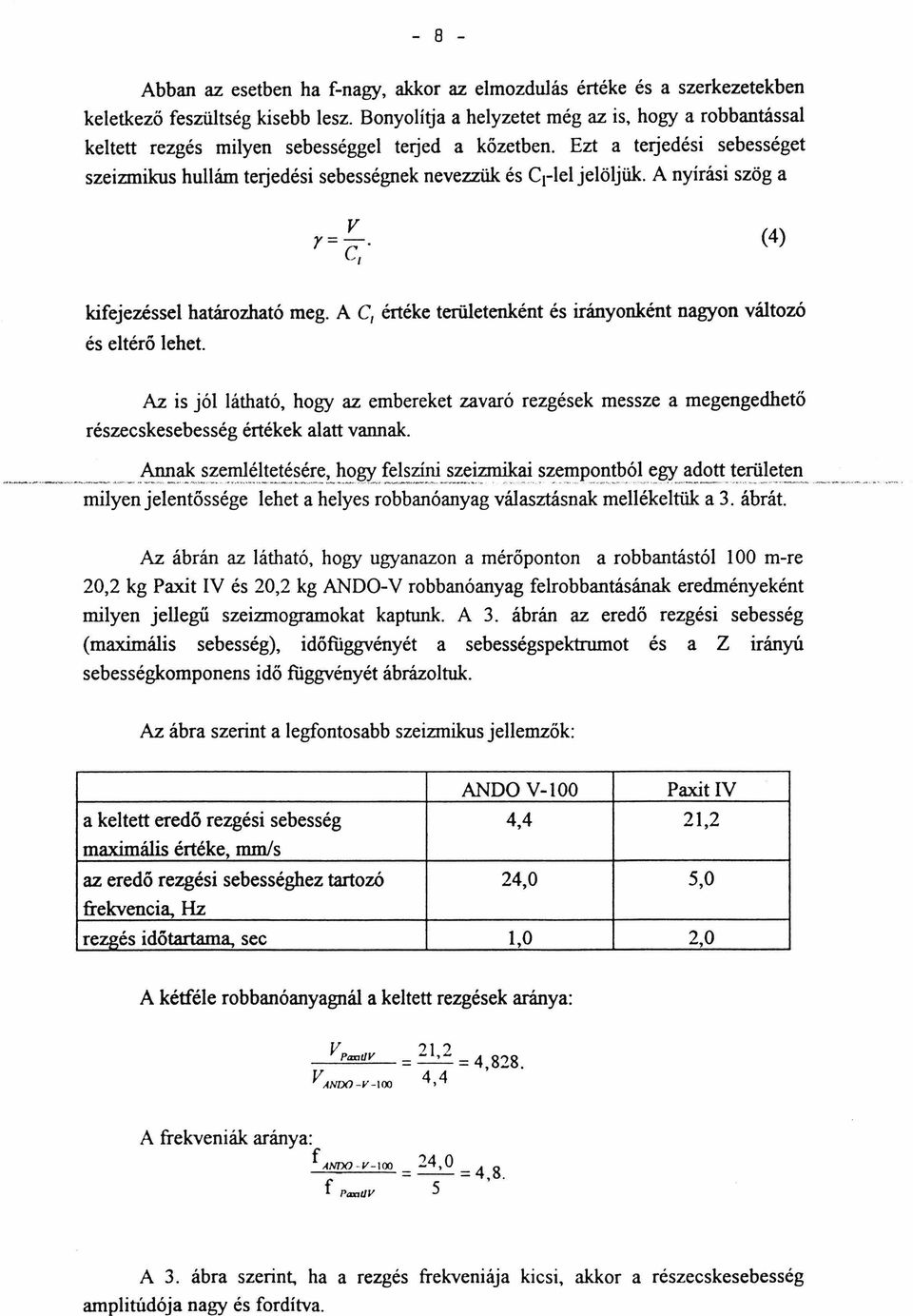

8 - 8 - Abban az esetben ha f-nagy, akkor az elmozdulás értéke és a szerkezetekben keletkező feszültség kisebb lesz. Bonyolí~a a helyzetet még az is, hogy a robbantással keltett rezgés milyen sebességgel terjed a kőzetben. Ezt a terjedési sebességet szeizmikus hullám terjedési sebességnek nevezzük és C 1 -lel jelöljük. A nyírási szög a v r=-. c, (4) kifejezéssel határozható meg. A C, értéke területenként és irányonként nagyon változó és eltérő lehet. Az is jól látható, hogy az embereket zavaró rezgések messze a megengedhető részecskesebesség értékek alatt vannak... ~~!~~~~)~~.!_~~~-~~!.. ho~_fe~~-~~~-i~~ - ~~~!.l!p.~~!~_?i ~zy-~~ott _!~J~~iJ~!e~ milyen jelentőssége lehet a helyes robbanóanyag választásnak mellékeltük a 3. ábrát. Az ábrán az látható, hogy ugyanazon a mérőponton a robbantástól l 00 m-re 20,2 kg Paxit IV és 20,2 kg ANDO-V robbanóanyag felrobbantásának eredményeként milyen jellegű szeizmogramokat kaptunk. A 3. ábrán az eredő rezgési sebesség (maximális sebesség), időfiiggvényét a sebességspektrum ot és a Z irányú sebességkomponens idő fiiggvényét ábrázoltuk Az ábra szerint a legfontosabb szeizmikus jellemzők: ANDO V-100 Paxit IV a keltett eredő rezgési sebesség 4,4 21,2 maximális értéke, mm/s az eredő rezgési sebességhez tartozó 24,0 5,0 frekvencia, Hz rezgés időtartama, sec 1,0 2,0 A kétféle robbanóanyagnál a keltett rezgések aránya: VP<miiV = 21,2 = V 4 4 ' ANDO-V-100 A frekveniák aránya: f ANOO - V-100 = 24,0 = 4 8 f l'~miiv 5 '. A 3. ábra szerint, ha a rezgés frekveniája kicsi, akkor a részecskesebesség amplitúdója nagy és fordítva.

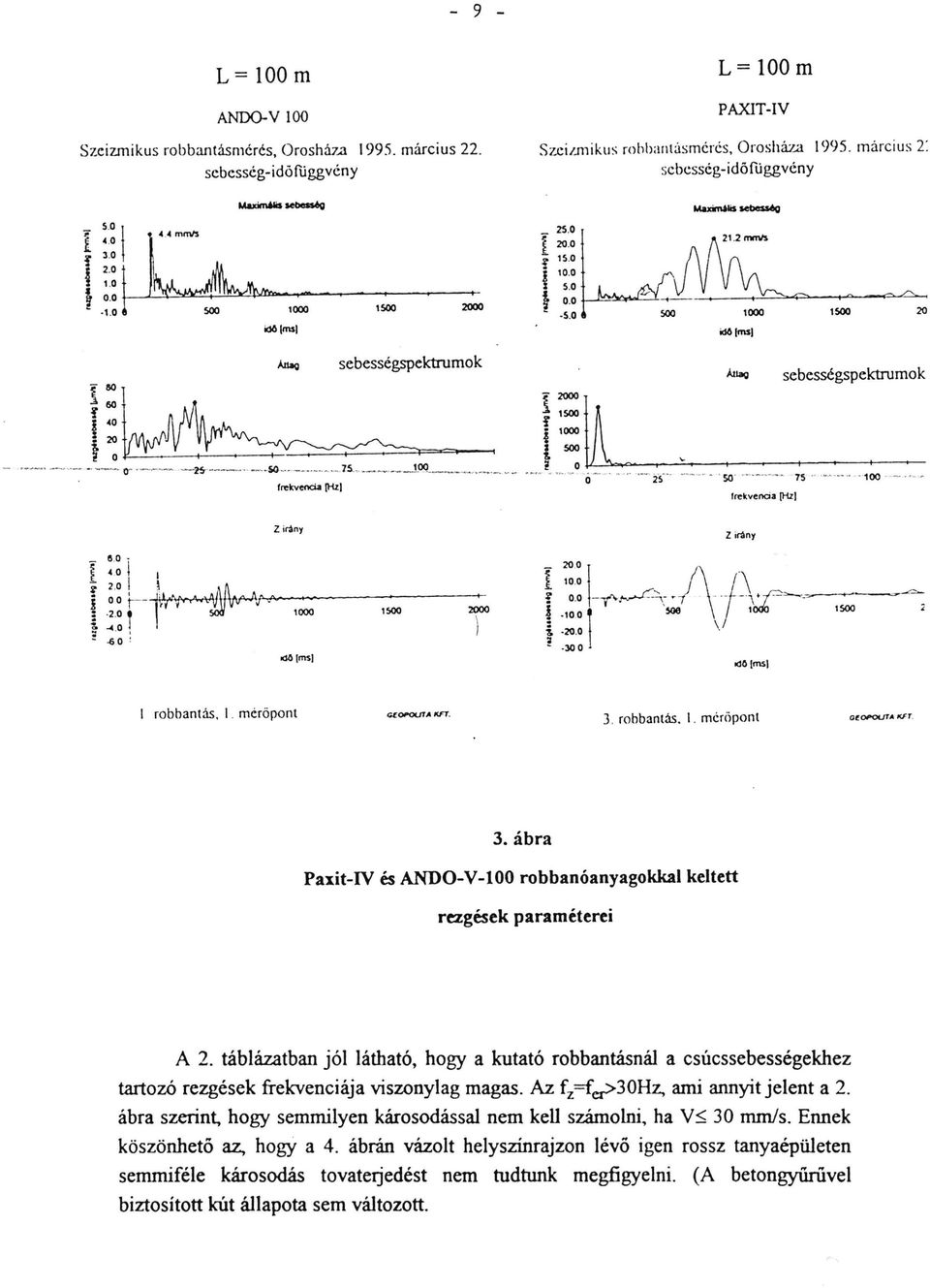

9 - 9 - L= 100m ANDO-V 100 Szeizmikus robbantásmérés, Orosháza március 22. sebesség-időfüggvény L= 100m PAXIT-IV S7.ci/.mikus rohbanlásmérés, Orosháza március 2: scbcsség-idöfúggvény icl6(ms( icl6jmsj sebességspektrumok í~~ l~~~----- ~ -J frekvencia (Hz) sebességspektrumok ~5l~.l~. _...,. _~ ~-~..-'. o --= ~ so ,.... 1oo -- ~ frekvencia (H.zl Z irany I :~ i 1 ~ 2.01 l ~ i 00 t--~ : -2.0! l SC,OOO,~ l! '"" o ' ~ -6.0 ' KlőJmsJ !\ Z in\ny t,~~ --v"' c.;~ -j\ F~ ~~ i.,o.o 1 ~,()00,~ < i \ ~ "'6)msJ l robbantás, l mcröpont 3. robbantás. l. mcröpont OfO'OtJTA KFr. 3. ábra Paxit-IVés ANDO-V-100 robbanóanyagokkal keltett rezgések paraméter-ei A 2. táblázatban jól látható, hogy a kutató robbantásnál a csúcssebességekhez tartozó rezgések frekvenciája viszonylag magas. Az fz=fer>30hz, ami annyit jelent a 2. ábra szerint, hogy semnúlyen károsodással nem kell számolni, ha V5: 30 mrn/s. Ennek köszönhető az. hogy a 4. ábrán vázolt helyszínrajzon lévő igen rossz tanyaépületen semnúféle károsodás tovatetjedést nem tudtunk megfigyelni. (A betongyűrűvel biztosított kút állapota sem változott.

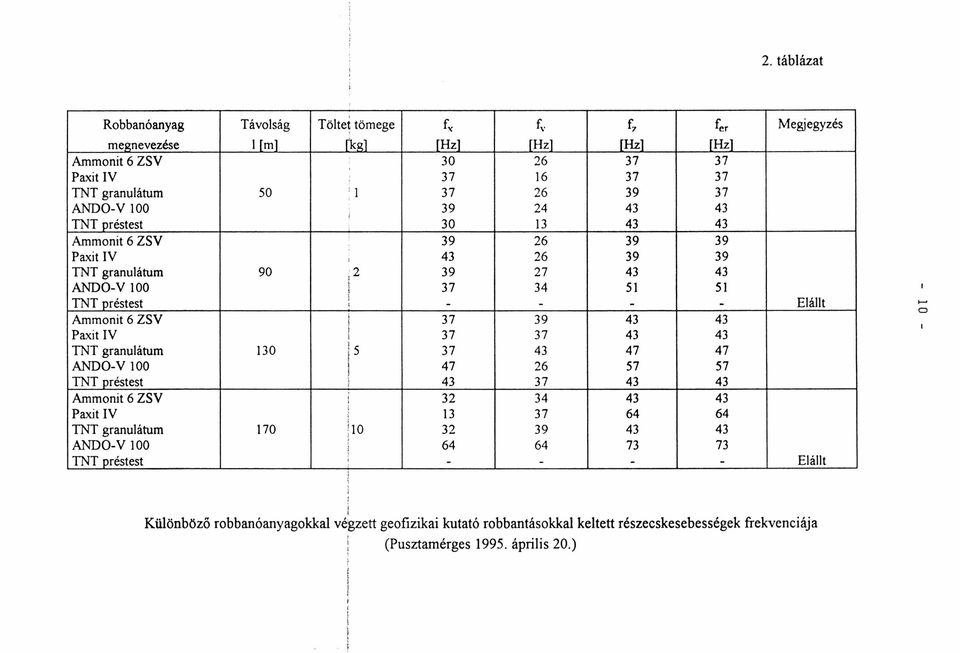

10 2. táblázat l Robbanóanyag Távolság T ölte~ tömege f"( f\' f7 fer Megjegyzés megnevezése l [m] ['kg] [Hz] [Hz] [Hz] [Hz] Ammonit 6 ZSV.' Paxit IV ' TNT granulátum 50 i l ANDO-V 100 ' ! TNT préstest ~ Ammonit 6 ZSV ' Paxit IV ' TNT granulátum ANDO-V 100 i j TNT préstest l Ammonit 6 ZSV i Paxit IV l ' TNT granulátum ANDO-V TNT préstest ; Ammonit 6 ZSV i Paxit IV TNT granulátum ANDO-V TNT préstest l ;_ ---- Elállt Elállt... Cl l Különböző robbanóanyagokkal végzett geofizikai kutató robbantásokkal keltett részecskesebességek frekvenciája (Pusztamérges április 20.)

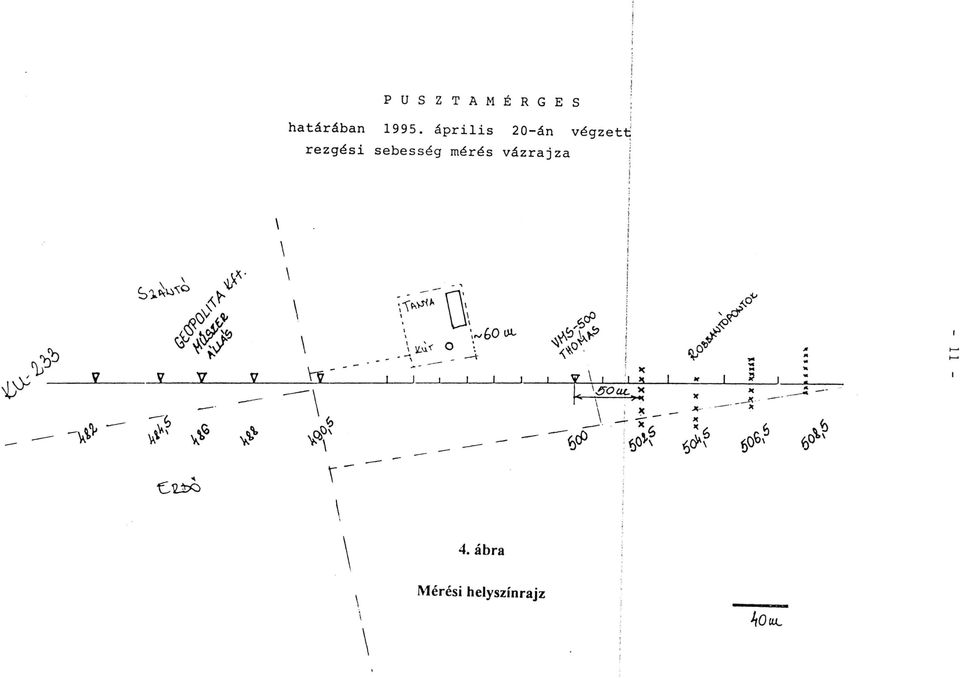

11 P U S Z T A M É R G E S határában április 20-án végzet~ rezgési sebesség mérés vázrajza ~"Jrr:; ~~ v - y._\~- \ \ ' x.. \ -, o" r:j\i ~. ', \,~& ~'<"' S ~\.:)"\C ~ - --G '). ~~ \ ;\~><.,s{" l ',..;>'V. #~~C, \ \, \Nb0 ~ ~~~~y ~.t,. ~ ~''J", ~ll.'( o ~ ~~o. ~o.. t-:... ~.. -, -t ~ J(... " v v v 1-v- l l l ~ \ l l = l l ~ l : - \.5oac.. )(.oc - - ~ - " --- \ \ ". lf _.J( ~ - <o _j.j_ f - - ~. ~ ':) y.,\v.' ~\f<j ~'b\. ~~~' ~Ó) fjo"~ ~&~ ff0'0, fjo\', t:~ "' \ \ \ - 4. ábra Mérési helyszínrajz \ ~Ouc

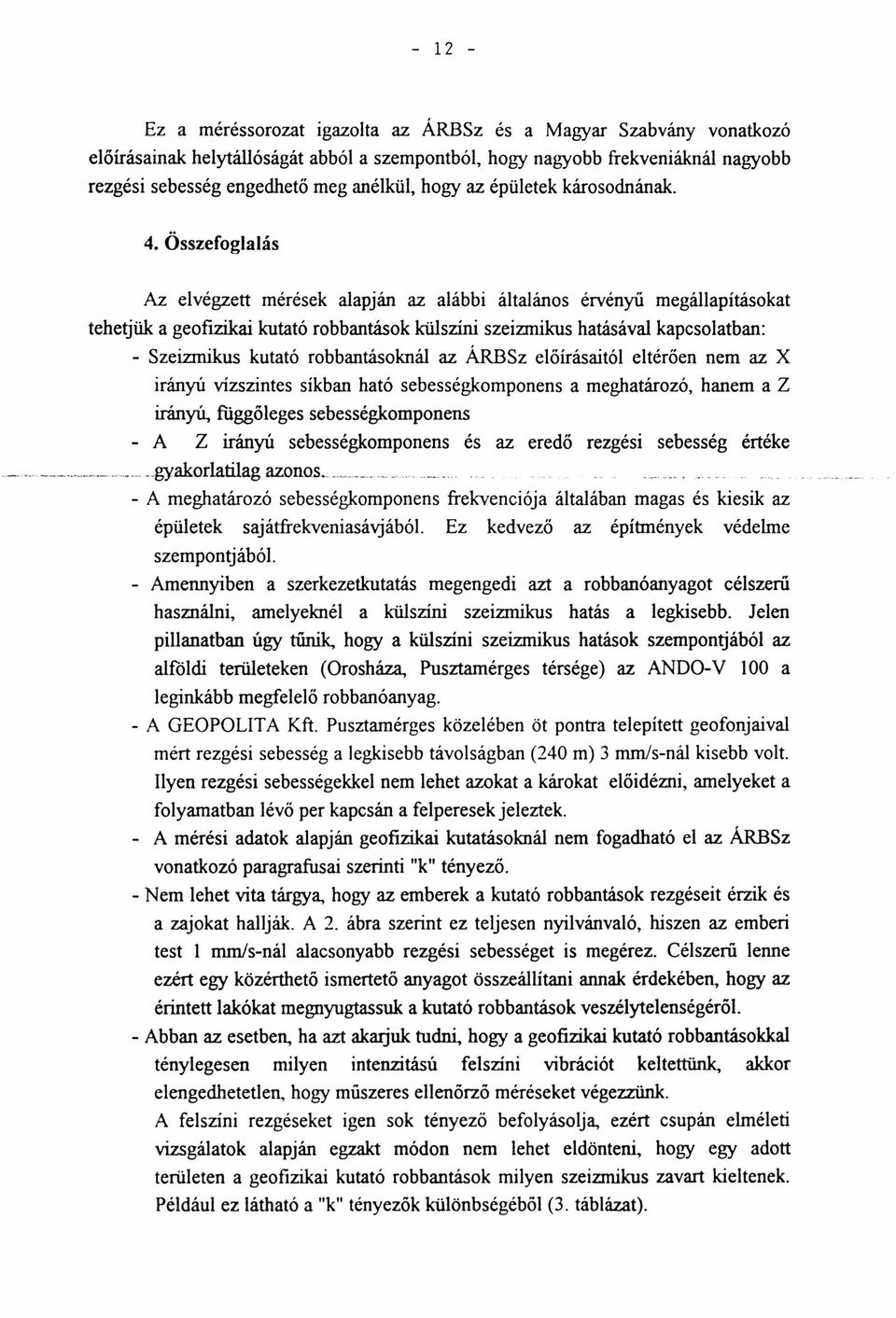

12 Ez a méréssorozat igazolta az ÁRBSz és a Magyar Szabvány vonatkozó előírásainak helytállóságát abból a szempontból, hogy nagyobb frekveniáknál nagyobb rezgési sebesség engedhető meg anélkül, hogy az épületek károsodnának. 4. Összefoglalás Az elvégzett mérések alapján az alábbi általános érvényű megállapításokat tehetjük a geoftzikai kutató robbantások külszíni szeizmikus hatásával kapcsolatban: - Szeizmikus kutató robbantásoknál az ÁRBSz előírásaitól eltérően nem az X irányú vízszintes síkban ható sebességkomponens a meghatározó, hanem a Z irányú, függőleges sebességkomponens - A Z irányú sebességkomponens és az eredő rezgési sebesség értéke gyakorlatilag azonos _..... _ A meghatározó sebességkomponens frekvenciója általában magas és kiesik az épületek sajátfrekveniasávjából. Ez kedvező az építmények védelme szempontjából - Amennyiben a szerkezetkutatás megengedi azt a robbanóanyagot célszerű hasmálni, amelyeknél a külszíni szeizmikus hatás a legkisebb. Jelen pillanatban úgy t1inik hogy a külszíni szeizmikus hatások szempontjából az alföldi területeken (Orosháza, Pusztamérges térsége) az ANDO-V l 00 a leginkább megfelelő robbanóanyag. - A G EO PO LIT A Kft. Pusztamérges közelében öt pontra telepített geofonjaival mért rezgési sebesség a legkisebb távolságban (240 m) 3 mrnls-nál kisebb volt. Ilyen rezgési sebességekkel nem lehet azokat a károkat elöidémi, amelyeket a folyamatban lévő per kapcsán a felperesek jeleztek. - A mérési adatok alapján geofizikai kutatásoknál nem fogadható el az ÁRBSz vonatkozó paragrafusai szerinti "k" tényező. - Nem lehet vita tárgya, hogy az emberek a kutató robbantások rezgéseit érzik és a zajokat hallják. A 2. ábra szerint ez teljesen nyilvánvaló, hiszen az emberi test l nunls-nál alacsonyabb rezgési sebességet is megérez. Célszerű lenne ezért egy közérthető ismertető anyagot összeállítani annak érdekében, hogy az érintett lakókat megnyugtassuk a kutató robbantások veszélytelenségéről - Abban az esetben, ha azt akaijuk tudni, hogy a geofizikai kutató robbantásokkal ténylegesen milyen intenzitású felszíni vibrációt keltettünk, akkor elengedhetetlen, hogy műszeres ellenőrző méréseket végezzünk. A felszíni rezgéseket igen sok tényező befolyásolja, ezért csupán elméleti vizsgálatok alapján egzakt módon nem lehet eldönteni, hogy egy adott területen a geofizikai kutató robbantások milyen szeizmikus zavart kieltenek. Például ez látható a "k" tényezők különbségéböl (3. táblázat).

13

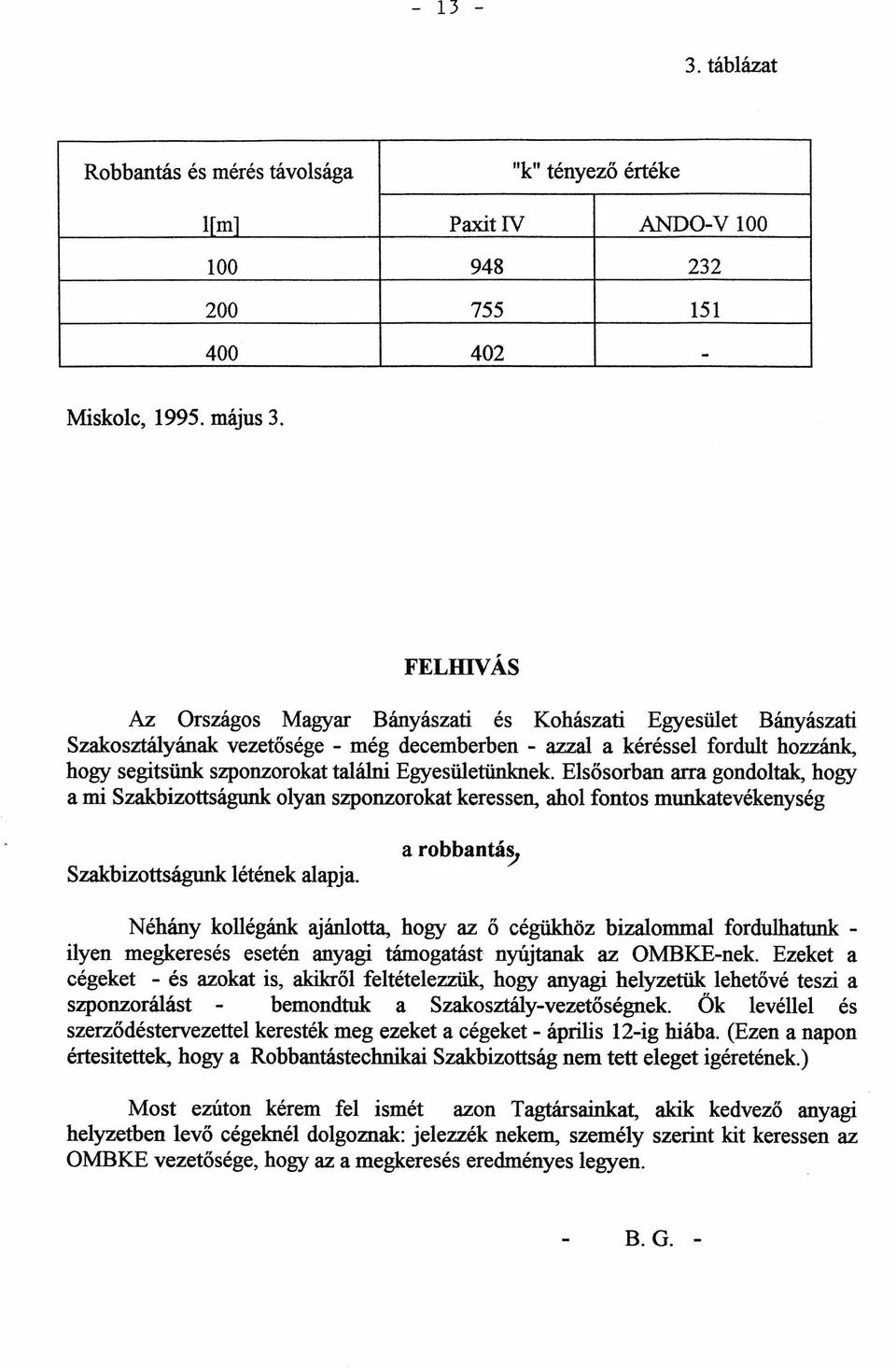

14 táblázat Robbantás és mérés távolsága "k" tényező értéke l[m] PaxitiV ANDO-V Miskolc, május 3. FELIDVÁS Az Országos Magyar Bányászati és Kohászati Egyesület Bányászati Szakosztályának vezetősége - még decemberben - azzal a kéréssel fordult hozzánk, hogy segitsünk szponzorokat találni Egyesületünknek Elsősorban arra gondoltak, hogy a mi Szakbizottságunk olyan szponzorokat keressen, ahol fontos munkatevékenység Szakbizottságunk létének alapja. a robbantá~ Néhány kollégánk ajánlotta, hogy az ő cégükhöz bizalommal fordulhatunk - ilyen megkeresés esetén anyagi támogatást nyújtanak az OMBKE-nek. Ezeket a cégeket - és azokat is, akikről feltételezzük, hogy anyagi helyzetük lehetővé teszi a szponzorálást - bemondtuk a Szakosztály-vezetőségnek Ök levéllel és szerződéstervezettel keresték meg ezeket a cégeket- április 12-ig hiába. (Ezen a napon értesitettek, hogy a Robbantástechnikai Szakbizottság nem tett eleget igéretének.) Most ezúton kérem fel ismét azon Tagtársainkat, akik kedvező anyagi helyzetben levő cégeknél dolgoznak: jelezzék nekem, személy szerint kit keressen az OMBKE vezetősége, hogy az a megkeresés eredményes legyen. B. G. -

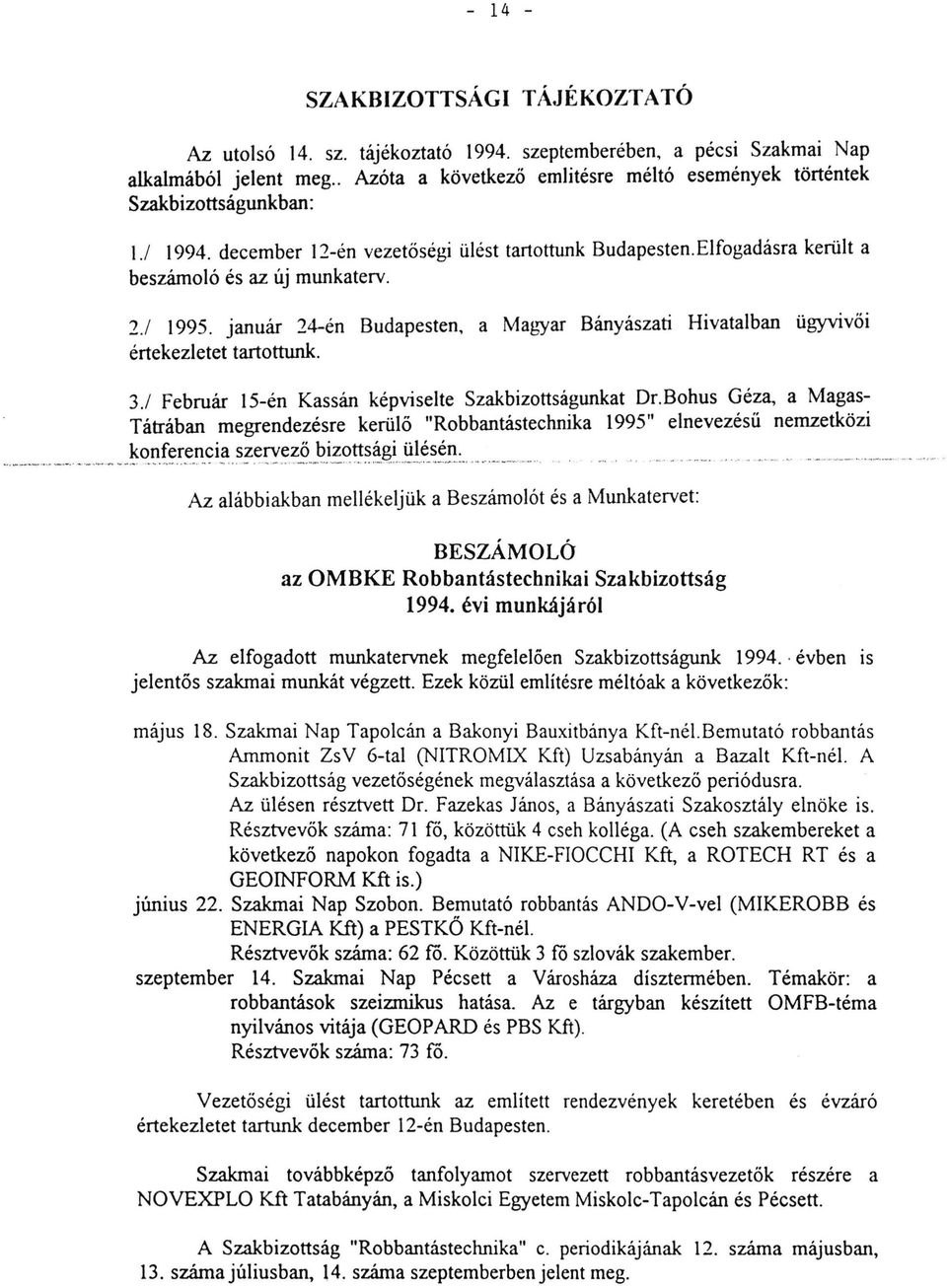

15 SZAKBIZOTTSÁGI TÁJÉKOZTATÓ Az utolsó 14. sz. tájékoztató szeptemberében, a pécsi Szakmai Nap alkalmából jelent meg.. Azóta a következő említésre méltó események történtek Szakbizottságunk ban: 1./ december 12-én vezetőségi ülést tartottunk Budapesten.Eifogadásra került a beszámoló és az új munkaterv január 24-én Budapesten, a Ma!,'Yar Bányászati Hivatalban ügyvivöi értekezletet tartottunk. - 3./ Február 15-én Kassán képviselte Szakbizottságunkat Dr.Bohus Géza, a Magas Tátrában megrendezésre kerülö "Robbantástechnika 1995" elnevezésü nemzetközi konferencia..... szervezö bizottsági ülésén. ~ ~-.. - ~-- -~.... '.. _., _ "_~,., , ~ ~"...,..,.., ~- '., _ ~ _. - ~ _ " _,,. ---,.., Az alábbiakban mellékeljük a Beszámolót és a Munkatervet: BESZÁMOLÓ az OMBKE Robbantástechnikai Szakbizottság évi munkájáról Az elfogadott munkatervnek megfelelöen Szakbizottságunk évben 1s jelentős szakmai munkát végzett. Ezek közül említésre méltóak a következők: május 18. Szakmai Nap Tapoleán a Bakonyi Bauxitbánya Kft-néLBemutató robbantás Ammanit ZsV 6-tal (NITROMIX Kft) Uzsabányán a Bazalt Kft-nél. A Szakbizottság vezetőségének megválasztása a következő periódusra. Az ülésen résztvett Dr. Fazekas János, a Bányászati Szakosztály elnöke is. Résztvevők száma: 71 fó, közöttük 4 cseh kolléga. (A cseh szakembereket a következő napokon fogadta a NIKE-FIOCCHI Kft, a ROTECH RT és a GEGINFORM Kft is.) június 22. Szakmai Nap Szobon. Bemutató robbantás ANDO-V-vel (MIKEROBB és ENERGIA Kft) a PESTKÖ Kft-nél. Résztvevők száma: 62 fö. Közöttük 3 fö szlovák szakember. szeptember 14. Szakmai Nap Pécsett a Városháza dísztermében. Témakör: a robbantások szeizmikus hatása. Az e tárgyban készített OMFB-téma nyilvános vitája (GEOP ARD és PBS Kft). Résztvevők száma: 73 fö. Vezetőségi ülést tartottunk az említett rendezvények keretében és évzáró értekezletet tartunk december 12-én Budapesten. Szakmai továbbképző tanfolyamot szervezett robbantásvezetök reszere a NOVEXPLO Kft Tatabányán, a Miskolci Egyetem Miskolc-Tapolcán és Pécsett. A Szakbizottság "Robbantástechnika" c. periodikájának 12. száma májusban, 13. számajúliusban, 14. száma szeptemberbenjelent meg.

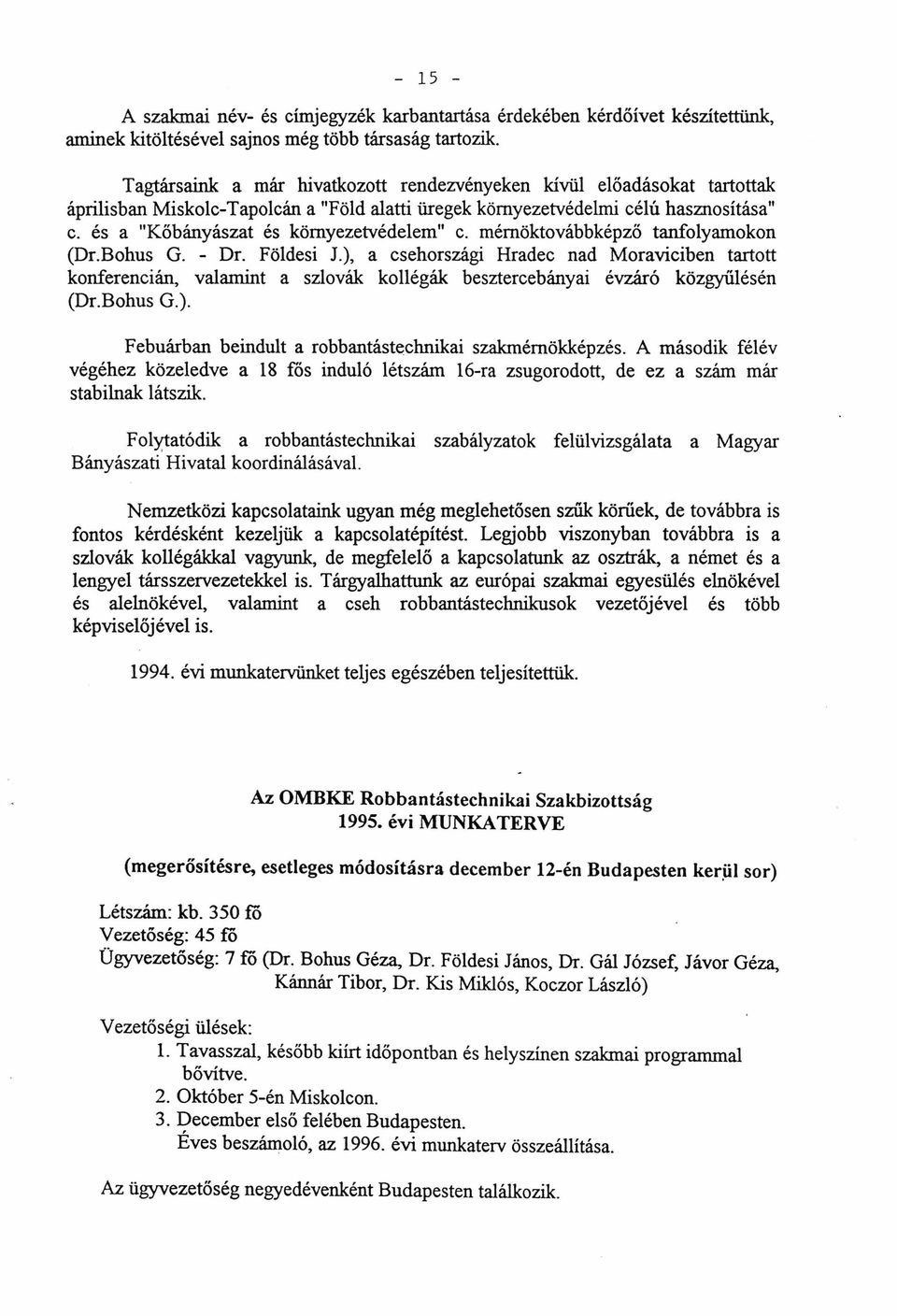

16 A szakmai név- és címjegyzék karbantartása érdekében kérdőívet készítettünk, aminek kitöltésével sajnos még több társaság tartozik. Tagtársaink a már hivatkozott rendezvényeken kívül előadásokat tartottak áprilisban Miskolc-Tapoleán a "Föld alatti üregek környezetvédelmi célú hasznosítása" c. és a "Kőbányászat és környezetvédelem" c. mérnöktovábbképző tanfolyamokon (Dr.Bohus G. - Dr. Földesi J.), a csehországi Hradec nad Moraviciben tartott konferencián, valamint a szlovák kollégák besztercebányai évzáró közgyűlésén (Dr.Bohus G.). Febuárban heindult a robbantástechnikai szakmérnökképzés. A második félév végéhez közeledve a 18 fós induló létszám 16-ra zsugorodott, de ez a szám már stabilnak látszik. Folytatódik a robbantástechnikai szabályzatok felülvizsgálata a Magyar Bányászati Hivatal koordinálásával. Nemzetközi kapcsolataink ugyan még meglehetősen szűk körűek, de továbbra is fontos kérdésként kezeljük a kapcsolatépítést Legjobb viszonyban továbbra is a szlovák kollégákkal vagyunk, de megfelelő a kapcsolatunk az osztrák, a német és a lengyel társszervezetekkel is. Tárgyalhattunk az európai szakmai egyesülés elnökével és alelnökével, valamint a cseh robbantástechnikusok vezetőjével és több képviselőjével is évi munkatervünket teljes egészében teljesítettük. Az OMBKE Robbantástechnikai Szakbizottság évi MUNKATERVE (megerősítésre, esetleges módosításra december 12-én Budapesten ker~il sor) Létszám: kb. 350 fő Vezetőség: 45 fő Ügyvezetőség: 7 fő (Dr. Bohus Géza, Dr. Földesi János, Dr. Gál József, Jávor Géza, Kánnár Tibor, Dr. Kis Miklós, Koczor László) Vezetőségi ülések: l. Tavasszal, később kiírt időpontban és helyszínen szakmai programmal bővítve. 2. Október 5-én Miskolcon. 3. J?ecember első felében Budapesten. Eves beszámoló, az évi munkaterv összeállítása. Az ügyvezetőség negyedévenként Budapesten találkozik.

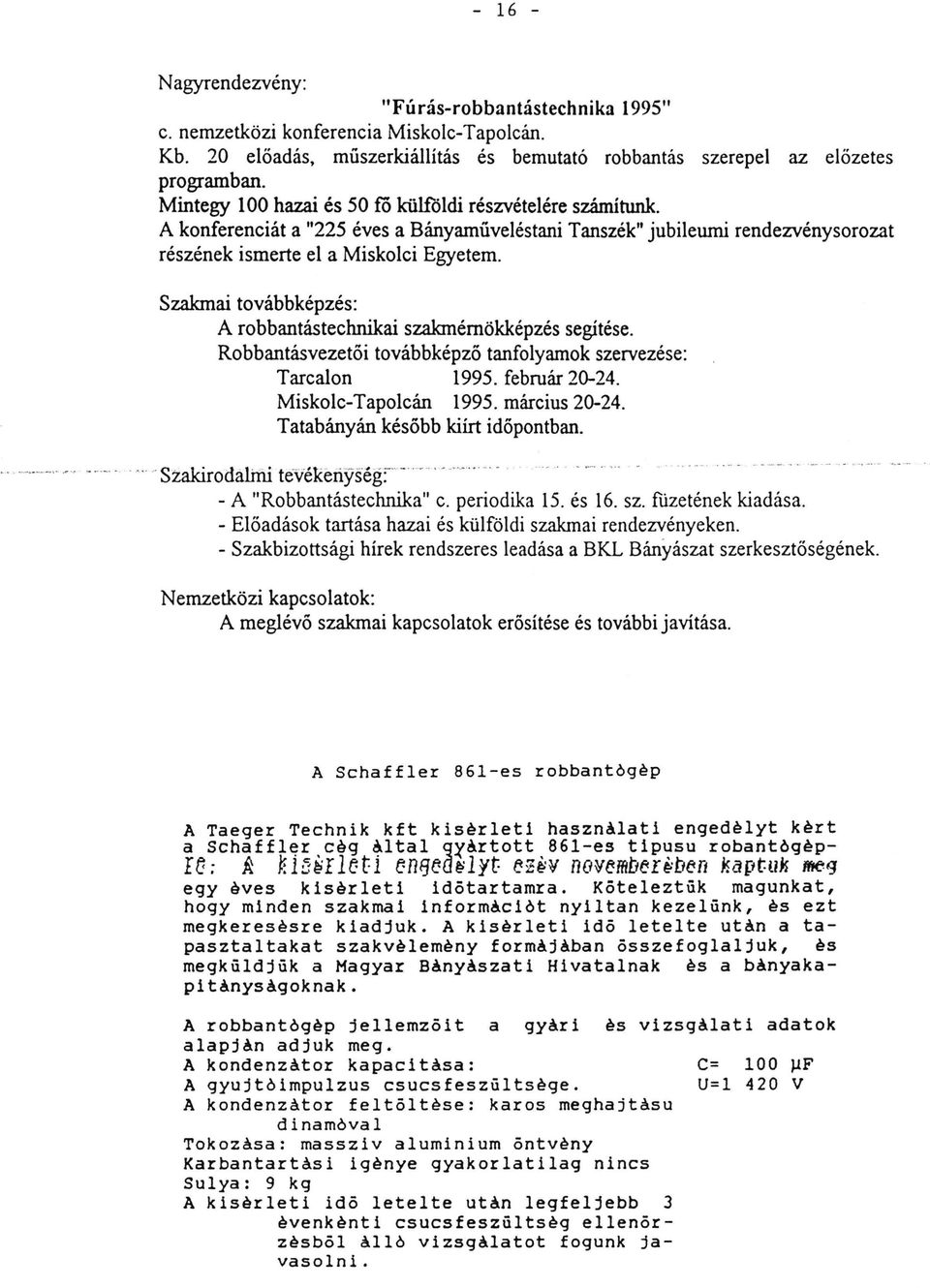

17 N agyrendezvény: "Fúrás-robbantástechnika 1995" c. nemzetközi konferencia Miskolc-Tapolcán. Kb. 20 előadás, müszerkiállítás és bemutató robbantás szerepel az előzetes programban. Mintegy l 00 hazai és 50 fö küllóldi részvételére számítunk. A konferenciát a "225 éves a Bányamüveléstani Tanszék" jubilewni rendezvénysorozat részének ismerte el a Miskolci Egyetem. Szakmai továbbképzés: A robbantástechnikai szakmérnökképzés segítése. Robbantásvezetöi továbbképző tanfolyamok szervezése: Tarcalon február Miskolc-Tapoleán március Tatabányán késöbb kiírt időpontban Szakirodalmi tevékenység: A "Robbantástechnika" c. periodika 15. és 16. sz. füzetének kiadása. - Előadások tartása hazai és külföldi szakmai rendezvényeken. - Szakbizottsági hírek rendszeres leadása a BKL Bányászat szerkesztöségének. Nemzetközi kapcsolatok: A meglévő szakmai kapcsolatok erősítése és további javítása. A Schaffler 861-es robbantógep A Taeger Technik kft kisérleti hasznalati engedélyt kert a Schaffl~r.cég ~ltal ~~artott.861-es tipusu robantogep I~: ~ f:1;j~ilt:tl e:nqe:a~lyt: f!~~v noyf!ffld~rt;tt~n ;.apt:ujs meg egy éves kisérleti idötartamra. Köteleztük magunkat, hogy minden szakmai informaciot nyiltan kezelünk, es ezt megkeresesre kiadjuk. A kisérleti idö letelte utan a tapasztaltakat szakvelemény formajaban összefoglaljuk, es megküldjük a Magyar Banyaszati Hivatalnak es a banyakapitanysagoknak. A robbantógep jellemzölt a gyarl es vizsgalati adatok alapjan adjuk meg. A kendenzater kapacitasa: C= 100 ~F A gyujtoimpulzus csucsfeszültsege. U=l 420 V A kendenzater feltöltése: karos meghajtasu dinamoval Tokozasa: massziv aluminium öntvény Karbantartasi igenye gyakorlatilag nincs Sulya: 9 kg A kisérleti idö letelte utan legfeljebb 3 évenkenti csucsfeszültség ellenörzesböl allo vizsgalatot fogunk javasolni.

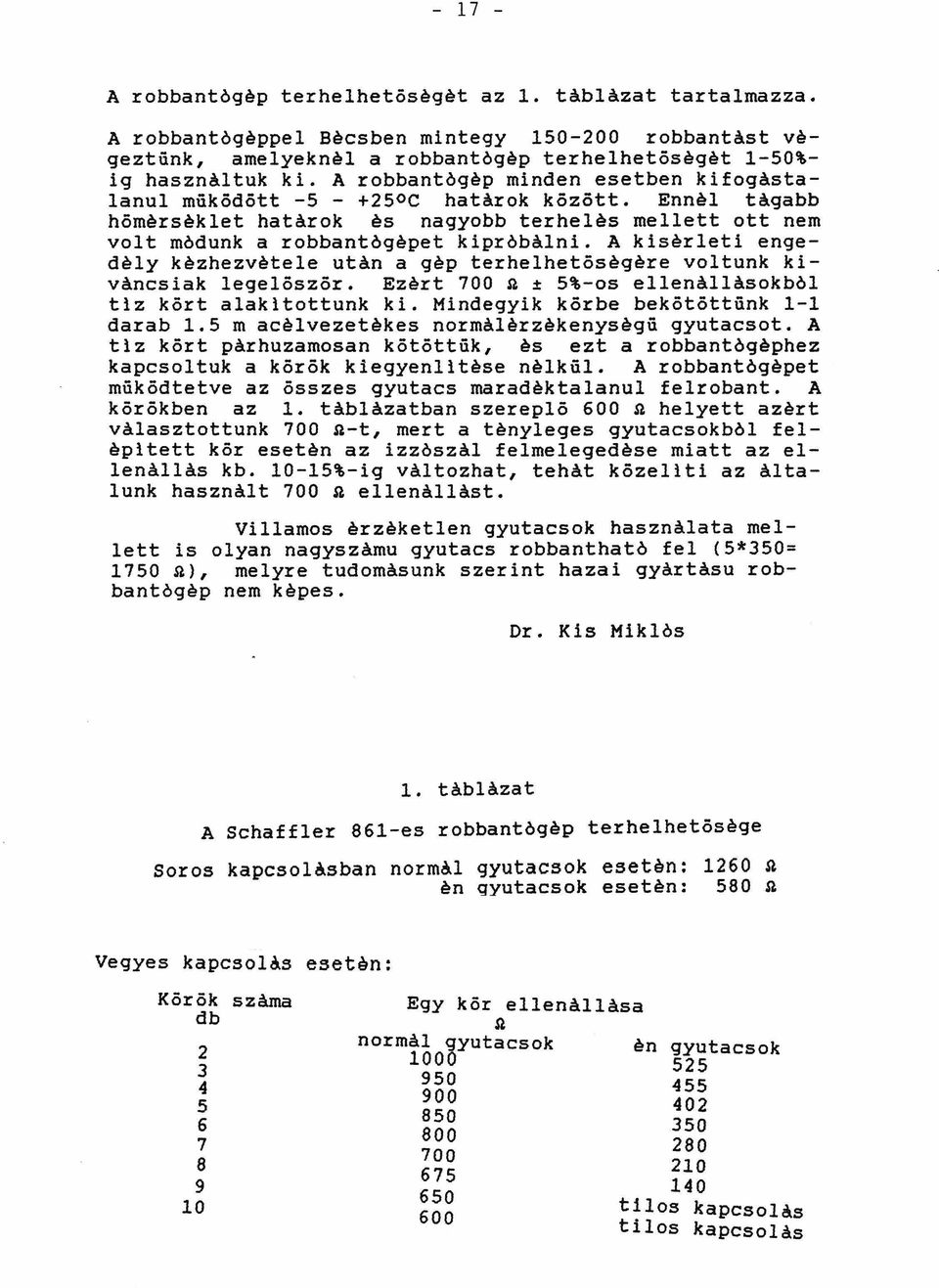

18 A robbantógep terhelhetöseget az 1. tablazat tartalmazza. A robbantógeppel Becsben mintegy robbantast végeztünk, amelyeknel a robbantógep terhelhetöseget 1-50% ig hasznaltuk ki. A robbantógep minden esetben kifogastalanul müködött C hatarok között. Ennél tagabb hömerseklet hatarok es nagyobb terheles mellett ott nem volt módunk a robbantógépet kipróbalni. A kisérleti engedely kézhezvetele utan a gep terhelhetösegere voltunk kivancsiak legelöször. Ezért 700 ~ x 5%-os ellenaliasokból tlz kört alakltottunk ki. Mindegyik körbe bekötöttünk 1-1 darab 1.5 macélvezetékes normalerzekenysegü gyutacsot. A tlz kört parhuzamosan kötöttük, es ezt a robbantógephez kapcsoltuk a körök kiegyenlltese nélkül. A robbantógépet müködtetve az összes gyutacs maradéktalanul felrobant. A körökben az 1. tablazatban szereplö 600 ~ helyett azért valasztottunk 700 a-t, mert a tényleges gyutacsokból felepltett kör eseten az izzószal felmelegedese miatt az ellenallas kb %-ig valtozhat, tehat közeliti az altalunk hasznalt 700 a ellenallast. Villamos érzeketlen gyutacsok hasznalata mellett is olyan nagyszamu gyutacs robbanthato fel (5*350= 1750 ~), melyre tudomasunk szerint hazai gyartasu robbantógep nem képes. Dr. Kis Miklós 1. tablazat A schaffler 861-es robbantógep terhelhetösege soros kapcsolasban normal gyutacsok eseten: 1260 ~ en gyutacsok eseten: 580 a Vegyes kapcsolas eseten: Körök szaroa db Egy kör ellenaliasa ~ normal gyutacsok en gyutacsok tilos kapcsolas tilos kapcsolas

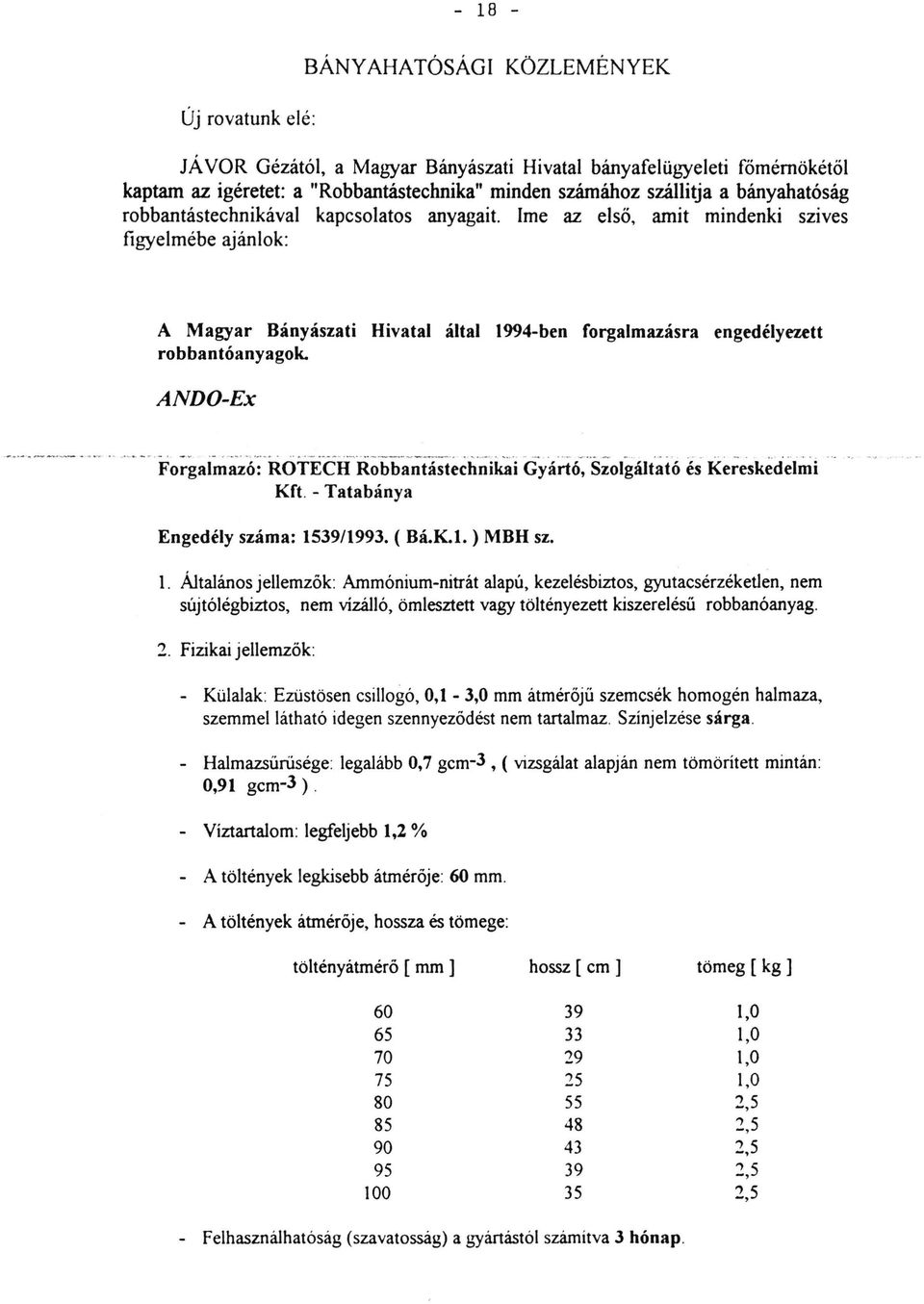

19 BÁNYAHATÓSÁGI KÖZLEMÉNYEK Új rovatunk elé: JÁ YOR Gézától, a Ma!,>yar Bányászati Hivatal bányafelü!,>yeleti főmérnökétől kaptam az igéretet: a "Robbantástechnika" minden számához szállitjaa bányahatóság robbantástechnikával kapcsolatos anyagait. Ime az első, amit mindenki szives figyelmébe ajánlok: A Magyar Bányászati Hivatal által 1994-ben forgalmazásra engedélyezett robbantóanyagok. ANDO-Ex Forgalmazó: ROTECH Robbantástechnikai Gyártó, Szolgáltató és Kereskedelmi Kft. - Tatabánya Engedély száma: 1539/1993. ( Bá.K.l. ) MBH sz. l. Általános jellemzők : Ammónium-nitrát alapú, kezelésbiztos, gyutacsérzéketlen, nem sújtólégbiztos, nem vízálló, ömlesztett vagy töltényezett kiszerelésű robbanóanyag. 2. Fizikai jellemzők: - Külalak: Ezüstösen csillogó, O, l - 3,0 mm átmérőjű szemesék homogén halmaza, szemmellátható idegen szennyeződést nem tartalmaz. Színjelzése sárga. - Halmazsűrűsége : legalább 0,7 gem-3, ( vizsgálat alapján nem tömörített mintán: 0,91 gem-3 ). - Víztartalom: legfeljebb 1,2% - A töltények legkisebb átmérője : 60 mm. - A töltények átmérője, hossza és tömege: töltényátmérő [ nun ] hossz [cm] tömeg [kg] ,0 1,0 1,0 1,0 2,5 2,5 2,5 2,5 2,5 - Felhasználhatóság (szavatosság) a b')'ártástól számítva J hónap.

20 Robbanásfizikai jellemzők: - Robbanási sebesség 50 mm belső átmérőjű acélcsőben: legalább 2000 ms- 1 - Indíthatóság: gyutacsérzéketlen robbanóanyag, Nobel sor szerinti 8-as erősségű gyutaccsal közvetlenül nem indítható. Külszínen 200 g-os TNT préstesttel-, földalatt l OOO g-os Paxit vagy azonos inicializáló képességű és 8-as erősségű gyutaccsal indítható robbanóanyagból készült indítótöltettel való indítás esetén maradéktalanul fel kell robbannia. - Ütésérzékenység: ütésre érzéketlen robbanóanyag. Az 50 o/o-os valószínűséghez tartozó energiatűrés l O kg tömegű ejtőkalapáccsal mérve és a vizsgálatot az MSZ : 1987 sz. szabvány szerint végezve nagyobb, mint 30 J. - Raktározható: - 25 oc és + 40 oc hőmérséklethatárok között. - Felhasználható: -25 OC és+ 60 OC hőmérséklethatárok között: = földalatt és külszínen, = vizes kőzetkömyezetben csak vízálló csomagolás esetén, = 60 C-nál nagyobb hőmérsékletű környezetben csak hőszigetelésset Tilos felhasználni sújtólég-, gáz.. gőz- vagy porrobbanás-veszélyes környezetben. MM-Booster-öN Forgalmazó: Mechanikai Művek Rt. - Budapest Engedély száma: 539/1994. ( Bá.K.2. ) MBH sz. l. Általános jellemzők: TNT alapú, kezelésbiztos, gyutacsérzékeny, korlátozottan hőés vízálló robbantótöltet 2. Fizikai jellemzők: - Külalak: Szürke vagy narancssárga műanyag csőből, két végén narancssárga műanyag fedéllel lezárt, trinitro-toluol(tnt)-hexogén-vasoxid öntött keverékéből és az öntött test kiképzett üregébe beszerelt, már tömöritett és flegmatizált pentaeritrit-tetranitrát (nitropenta) primer töltetből álló szerelt robbantótöltet - Halm~űrűsége: 1,55 glcmj - A robbantótöltetek átmérője, hossza és tömege: átmérő [ mm] hossz [ mm] tömeg [g]

21 Felhasználhatóság a gyártástól számított 5 év idötartamig, O oc és + 30 oc hőmérsékleti határok közötti tárolás esetén. 3. Robbanásfizikai jellemzők: - Robbanási sebesség : legalább 6500 ms- 1 - Indíthatóság: Nobel sor szerinti 8-as erősségű gyutaccsal vagy legalább ll glm nitropenta töltetű robbanózsinórral való indítás esetén maradéktalanul fel kell robbannia. - Ütésérzékenység: ütésre érzéketlen robbantótöltet. Az energiatűrése nagyobb, mint 30 J. - Kémiai állandóság: A robbantótöltet anyaga 3 órán át tartó 90 C-on végzett hevírés után nitrózus gözökenrem fejleszthet Robbanásátadási távolság: legfeljebb l 00 mm átmérőtől fuggetlenül. - Oxigén egyenleg: - 50,3 g/loog - Mérgezö-gáz tartalom: =CO =NO :'( legfeljebb l 0,2 g/kg legfeljebb 2, O g/kg - Vízállóság: 0,2 MPa nyomáson és 48 órán át víz alatt tartva robbanásátadó képessége nem változhat. - Elektromos feltöltődésre érzéketlen. - Ejtési érzékenység: 12 m ejtési magasságról beton alapra véletlenszerű helyzetben ( élére, lapjára, oldalára ) ejtve roncsolódhat, széteshet, de nem robbanhat fel. - Raktározható: O oc és + 30 oc hőmérséklethatárok között. - Felhasználható: - 20 oe és + 50 oe hőmérséklethatárok között Tilos = külszínen, = 0,2 MPa-nál nagyobb nyomású vizes kőzetkörnyezetben 48 órán túl csak vízálló csomagolás esetén, = 50 oc-nál nagyobb hőmérsékletű közelkörnyezetben csak hőszigeteléssel. - felhasználni róldala~ továbbá - gáz- gőz- vagy porrobbanás-veszélyes környezetben! - a robbantótöltetet daraboini!

22 DANUB/T 2 módosítás Forgalmazó: ROTECH Robbantástechnikai Gyártó, Szolgáltató és Kereskedelmi Kft- Tatabánya l. Az I. l. szakaszban a leülalak kiegészített meghatározása: Külalak: Tömegében plasztikus 1,40 g/cm 3 sűrűségű robbanóanyag. A töltetek átmérője 28, 23 vagy 30 mm, tömegük 200, 160 illetve 100 g, burkolatuk paraffinált ( viaszosított) papír.. 2. Az 1.3. szakaszban a csomagolás meghatározásának kiegészített l. bekezdése: A DANUBIT 2 megnevezésű robbanóanyagot karton szállítódobozban szállítják. A doboz belsejében 6 db polietilén zacskó van, amelyekben 20 db 28 mm-es vagy 25 db 23 mm-es vagy 40 db 30 mm-es töltet van. DeM-S módosítás Forgalmazó: NOVEXPLO Robbantástechnikai Kft - Tatabánya l. Az Mk ( Mk. ) címében a gyutacs megnevezése DeM-S jelű (1-18)-ról DeM-S jelű (1-21)-re változik. 2. Az általános jellemzők első bekezdés második mondata helyesen:... "A gyutacsvezeték színe mind a huszonegy fokozatnál sárga-piros." Az általános jellemzők második bekezdésében a gyutacs típusa helyesen: Típus: időzített ( 21 fokozatú ) érzéketlen 4. A 2.9. Robbanási összidő, valamint a 3. meuéklet 2. oldali táblázata kiegészül: Fokozatszám Névleges késleltetés [ms] Az l. melléklet címe helyesen: DeM-S milliszekundumos.

23 EMULGIT42G Forgalmazó: IPARI ROBBANÓ Kft.- Peremartongyártelep Engedély száma: ( Bá.K.1995/1.) MBB sz. l. Általános jellemzők : Kezelésbiztos, gyutacsérzékeny, korlátozottan hő- és víznyomásálló, töltényezett kiszerelésü, folytonos olajfázisú, emulzió típusú robbanóanyag. 2. Fizikai jellemzők : Külalak: 5 cm széles hosszirányba futó piros csíkkal megjelölt, fehér szmu müanyagtömlő csomagolású, két végén fém klipsszellezárt töltény, melyen belül a robbanóanyag fehér színü és képlékeny '" A töltények-átmérője és tömege: átmérő (mm) tömeg (g) A töltények sűrűsége: 1,14 gem-3 3. Robbanásfizikai jellemzők: - Kritikus átmérő : 38 mm. - Indíthatóság: Nobel sor szerinti 8. sz. gyutaccsal vagy 10 gm- 1 -nél nagyobb nitropenta töltetü robbanózsinórral való indítás esetén maradék nélkül fel kell robbannia. - Ütésérzékenység: ütésre érzéketlen, energiatűrése nagyobb, mint 30 J. - Detonáció sebesség: legalább 3500 ms Vízállóság: 0,2 m vízoszlop alatt 5 óra időtartamig tartva a robbanásátadó képesség nem változhat. - Robbanásátadási távolság: szabadon fektetve 3 cm, kartoncsőben 5 cm. - Munkavégzöképesség alumínium hengerben: 315 ml. - Mérgezö gáz tartalom: legfeljebb 20 1/kg. - Jótállás: Felhasználható a gyártástól számított 6 hónap idötartamig. - Tárolható: száraz helyen, -20 oc és+ 40 oc hőmérsékleti határok között.

24 Felhasználható: - 25 oc és+ 70 oc hőmérsékleti határok között = földalatt és külszínen, = vizes környezetben 0,2 m vízoszlop alatt 5 óra időtartamig, = +70 OC-nál magasabb hőmérsékletű környezetben hőálló burkolatban. - Tilos felhasmálni = földalatt sújtólég- és/vagy szénporrobbanás-veszélyes-, továbbá = külszínen gáz-, gőz- és porrobbanás-veszélyes-, környezetben! EMULG/T 42 GP Forgalmazó: IP ARI ROBBANÓ Kft. - Peremartongyártelep Engedély száma: 1707/1994/2. ( Bá.K.1995/1.) MBH sz. l. Általános jellemzők: Kezelésbiztos, gyutacsérzékeny, korlátozottan hő- és víznyomásálló, töltényezett kiszerelésű, folytonos olajfázisú, emulzió típusú robbanóanyag. 2. Fizikai jellemzők: - Külalak: 5 cm széles hosszirányba futó piros csíkkal megjelölt, fehér színű műanyagtömlő csomagolású, két végén fém klipsszellezárt töltény, melyen belül a robbanóanyag fehérszínű és képlékeny. - A töltények átmérője és tömege: átmérő (mm) tömeg (g) A töltények sűrűsége: 1,08 gem-3 3. Robbanásfizikai jellemzők: - Kritikus átmérő: 50 mm. - Indíthatóság: Nobel sor szerinti 8. sz. gyutaccsal vagy 10 gm- 1 -nél nagyobb nitropenta töltetű robbanózsinórral való indítás esetén maradék nélkül fel kell robbannia.

25 Ütésérzékenység: ütésre érzéketlen, energiatűrése nagyobb,_ mint 40 J. - Detonáció sebesség: legalább 3500 rns-t. - Vízállóság: 0,2 m vízoszlop alatt 5 óra időtartamig tartva a robbanásátadó képesség nem változhat. - Robbanásátadási távolság: szabadon fektetve l cm, kartoncsőben 2 cm. - Munkavégzőképesség alumínium hengerben: 286 ml. - Jótállás: Felhasználható a gyártástól számított 3 hónap időtartamig. - Tárolható: száraz helyen, -20 <>C és+ 40 oc hőmérsékleti határok között. - Felhasználható: -25 oc és+ 70 <>C hőmérsékleti határok között = kizárólag külszínen,... _ =:=_ '1~~ _k.~ _f!ly~~e_t~-~!l.!?!~_rr.t _yí~q~~l_()p ~!-\tt 5 óra id{)t~arnig, _... o o. = +70 <>C-nál magasabb hőmérsékletű környezetben hőálló burkolatban. - Tilos felhasználni = fóldalatt, továbbá = külszínen gáz-, góz- és porrobbanás-veszélyes-, környezetben! HANALJ U Forgalmazó: IPARI ROBBANÓ Kft.- Peremartongyártelep Engedély száma: 1707/1994/4. ( Bá.K.l995/1.) MBH sz. l. Általános jellemzők: ANDO típusú, kezelésbiztos, gyutacsérzéketlen, nem vízálló, ömlesztett kiszerelésü, pneumatikusan tölthető robbanóanyag. 2. Fizikai jellemzők: - Külalak: Polietilén zsákos kiszerelésü robbanóanyag, amely ásványolajjal átitatott, szemmel látható szennyeződést nem tartalmazó, szemcsés, ásványolajban oldódó festékkel pirosra színezett ammónium-nitrát homogén halmaza. - Az anyag laza sűrűsége : legalább 0,7 gem-3 3. Robbanásfizikai jellemzők : - Kritikus átmérő : 32 mm - Indíthatóság: 75 g-os TNT préstesttel, vagy 100 g-os Paxit indítótölténnyel. illetve 12 gm- 1 -nél nagyobb nitropeuta tőltetű robbanózsinórral való indítás esetén maradék nélkül fel kell robbannia.

26 Ütésérzékenység: ütésre érzéketlen, energiatűrése nagyobb, mint 40 J. - Detonáció sebesség: legalább 1000 ms Munkavégzőképesség alumínium hengerben: 290 ml. - Mérgező gáz tartalom: legfeljebb 20 l/k.g. - Jótállás: Felhasmálható a gyártástól számított 3 hónap időtartamig. - Tárolható: száraz helyen, -20 oc és+ 40 oc hőmérsékleti határok között. - Felhasmálható:- 25 oc és+ 60 OC hőmérsékleti határok között. - Tilos felhasználni = földalatt sújtólég- és/vagy szénporrobbanás-veszélyes-, továbbá = külszínen gáz-, gőz- és porrobbanás-veszélyes-, környezetben! HANAL3 Forgalmazó: IP ARI ROBBANÓ Kft. - Peremartongyártelep Engedély száma: 1707/1994/6. ( Bá.K.1995/1. ) MBH sz. l. Általános jellemzők: ANDO típusú, kezelésbiztos, gyutacsérzéketlen, nem vízálló, ömlesztett kiszerelésű, pneumatikusan tölthető robbanóanyag. 2. Fizikai jellemzők: - Külalak: Polietilén zsákos kiszerelésű robbanóanyag, amely ásványolajjal átitatott, szemmel látható szennyeződést nem tartalmazó, antracitszürke színű, 2-4 mm átmérőjű ammónium-nitrát szemesék homogén halmaza. - A tömörített anyag sűrűsége: legalább 0,8 gem-3 3. Robbanásfizikai jellemzők: - Kritikus átmérő: 50 mm - Indíthatóság: 75 g-os TNT préstesttel, vagy 100 g-os Paxit indítótölténnyel, illetve 12 gm- 1 -nél nagyobb nitropenta töltetű robbanózsinórral való indítás esetén maradék nélkül fel kell robbannia. - Ütésérzékenység: ütésre érzéketlen, energiatűrése nagyobb, mint 40 J. - Detonáció sebesség: legalább 1000 rns-l. - Munkavégzőképesség alumínium hengerben: 260 ml. - Jótállás: Felhasználható a gyártástól számított 3 hónap időtartamig.

27 Tárolható: száraz helyen,20 C és +40 C hőmérsékleti határok között. - Felhasználható- 25 C és+ 60 oc hőmérsékleti határok között. - Tilos felhasználni = röldalatt, továbbá = külszínen gáz-, gőz- és porrobbanás-veszélyes-, környezetben! l HIREK Jávor Géza Magyar Bányászati Hivatal A PBS Europa Kft a Miskolci E!,')'etem és a cég vezetője Dr. Calvin J. Konya arról tájékoztatja a szakközönséget. hogy a PBS Europa Kft május l-től.. '" _._ szüneteltetitevéken~ségél ~ _ A PBS Europa Kft volt ma!,')'ar vezezője Dr.Földesi János értesiti a Szakbizottság tagjait. ho!,')' a "FÖLDESI" Bt megalakulásásval az alábbi szolgáltatásokkal áll az érdeklődök rendelkezésére: - különböző teljesítményű villamos robbantóhálózatok inditására szolgáló robbantógépek; - robbantógép teljesítményét mérő eszközök; - szierénák és vihaijelző készülékek; -!,')'Utacs és hálózat ellenállásmérő eszközök; - robbantólyuk viztelenitö szivattyúk; - szeizmométerek és légnyomásmérök~ - detonációsebességmérő eszköz~ - gyutacs késleltetési idő meghatározására szolgáló speciális méröóra; - robbantástechnikai szoftverek; - különböző robbantástechnológiák tervezése; - környezetvédelmi hatásvizsgálatok; - különböző ellenőrzö mérések a robbantástechnika területéről; - szakvélemények készítése; - ipari és bányászati robbantások kivitelezésének megszervezése; - külkereskedelmi tevékenység ipari robbantóanyagokra (inditó töltetek, brizáns robbanóanyagok, ANDO féleségek, NONEL gyutacsok, stb.). Dr. FÖLDESI János marctus 1-i dátummal megjelent a Robbantási Hiradó újabb szama. A tartalomból: - A gázosított emulziókkal kapcsolatos kérdések (Poprádi Lajos) - Jól vizsgázott az AN DO-V l 00 a BAZALT Középkő Kőbányák Kft. Vindornyaszőlősi és Uzsai Üzemeiben ( Dr. Földesi János) - Új fejlesztések - az első emulzió töltőkocsi Magyarországon

28 A MILIEU-I M~SZKŐBÁNYA A Bel~ium-i OBOURG cemen~ipari csopor~ e~yik na~y vállala~a a Milieu-i mészkóbánya~ melye~ ú~y ~ar~anak számon min~ Nyu~a~-Európa e~yik le~na~yobb külszini rej~ésé~. A lelóhely...!- Tournai melle~~ ~alálha~ó a Karbon kor e~yik le~ismer~ebb mészkó képződménye~ melyről az alsó Karbon kor e~yik ~a~olásá~ Tournaisiai-nak nevez~ék el. A mészkő masszivum kb.15 km2-es ~erüle~e~ ro~lal el~ vas~a~sá~a 30 és 23o m között változik. A masszivum bányásza~ila~ hasznositható része e~y~ vetók ál~al ha~árol~ kiemelkedés, mely a Mélan~ois-i dóm néven ismer~. Az ásványva~yon kb. 5 milliárd ~onna, melyből a hányához 850 millió tar~ozik. A bánya~elek ~erüle~e 26o ha., a mészkőréte~ hasznos vas~a~sá~a 158 m~ A lelőhely ér~éké~ növeli, ho~y e~y sürű ú~hálózat.t.al rendelkező vidéken; az Escau~ hajózha~ó rolyó~ól ali~ ké~ km-re rekszik, e~y olyan iparzónában, ahol az épi~kezésekhez szüksé~es sóder hiányzik. Az 50-es évek vé~ének na~y ~azdasá~i rellendülése köve~kez~ében a Milieu-i bánya 1976-ra elér~e az évi 12,9 millió tonnás termelés~. de a bánya jelenle~i 5 milliós - ~ermelésével is a medence ~ermelésének ~öbb min~ 30 %-át adja....a...!lyersany.a~- _ A nyersanya~ na~yszilárdsá~ú ~ömör mészkó. Sűrűsé~e 2,7 ~/cm3, nyomószilárdsá~a 2450 k~/cm2, á~la~os porozi~ása 0,6 %, szaki~ószilárdsá~a 73 k~/c~2, ru~almassá~i modulusza k~/cm2. A masszivumot súrű ve~órendszer szabdalja, mely bár nem okozo~~ na~y elmozdulásoka~. lehe~ővé te~~e a felszini vizek beha~olásá~. Ez üre~ek képződéséhez veze~ett, melyeket a fedóré~e~ből származó, reke~e, málási anya~ok ~öl~enek ki. Az üre~ek rendszer~elensé~e és mére~einek na~y változa~ossá~a lehe~e~lenné ~eszik a szennyező anya~ok ki~ermeléssel párhuzamos szelek~álásá~, az e~yü~~es ki~ermelés pedi~ óha~a~lanul a ~ermel~ anya~ e~észének szennyezésé~ okozza. A mészkó vizszintesen ré~e~eze~~. a vállapok na~y mér~ékben befolyásolják a jövesz~ést és az aprózódást \ de a vizszin~es ré~e~ződés na~y mértékben növeli a bányaral s~abilitását is. A külszini fej~ésben alkalmazott ki~ermelési módszerek. A max. 9 m vasta~ fedóré~e~et dózerekkel és ~umikerekes rakodó ~épekkel ~ávolitják el. A mészkő ré~e~ 158 m-es vas~agságá~ 25-27~5

29 m-es szin~ekre osz~ják. Jellemző, ho~y a hányaralak ru~~öle~esel u~yanis a vizszin~es ré~e~zödés kizárja az ese~le~es rézsücsúszásoké A köze~ ki~ermelése rúrás-robban~ással ~ör~énik. A 25-27,5 hosszú és mm átmérójü lyukakat 6x6 va~y 6x7 m-es (é előtét 6 m) osztásban telepitik és külsókalapácsos TAMROCK 200( ~ipusú hidraulikus rúróberendezéssel mélyi~ik. A robban~ási munkák jellemző ada~ai: ~alp~öl~e~: dinami~+ iremi~ < 2,5 k~ +30 k~ ); - rö~öltet : ANDO; - a roj~ás 2,5 m-es rúrólisz~-oszlop: - a lyukak közötti késleltetés 25 ms: az inditás None! ~yutaccsal, reltilről ~ör~énik, de a ~alpe e~y biztosi~ó~öl~etet is használnak, melye~ a köve~kező töltet~el e~) időben indi~anak: - a de~onáció biz~os ~ovábbi~ása érdekében az ANDO-~ a ~öl~e e~ész hosszában 'O ~/m-es robbanózsinorral is indi~ják: ~yakori a ~öl~e~oszlopban elhelyeze~~!remi~ ~öl~e használa~a is, az ANDO ak~ivizálása céljából: - az e~y robbantással ki~ermel~ á~la~os kóze~mennyisé~ kb ~onna. A lerobban~o~~ köze~ reldol~ozása. A köze~ reldol~ozása három - ké~ száraz és egy nedves ~echnoló~iai vonalon ~ör~énik. A száraz ~echnoló~iá~ alkalmazó első vonalon elóbb leválasz~j~ a k~-os kőze~~ömböke~, ez külön ~erméke~ alko~, majd a2 anya~ e~y 1200 ~onna/óra kapaci~ású kúpos ~öröre kerül. A második szár vonal kapacitása 650 tonna/óra, de ezt csak kiu~ró keresletnéj valamin~ az első vonal javitásakor használják.a kúpos anya~ot osz~ályozzák. Az 56 mm reletti osztály e~y kerül, ez~ a ~ovábbiakban is száraz ~echnoló~iával u~yanis nem ~ar~almaz jelen~ös szennyezödéseke~. törőn készletező dol~ozzák apritat kúpt rel Az 56 mm ala~ti osztályba kerülnek az üre~ekből származó szennyeződések, ezér~ ezeke~ nedves ~echnológiá~ alkalmazva, mosással, apritással és osztályozással ~ávolitják el. Mindké~ technoló~ia 0-2: 2-4: 7-10: 10-14: 14-20: 20-32: é '0-56 mm-es szemcseosz~ályoka~ állit elő. Ezekből az osz~ályokból az~á a szüksé~le~ek, va~y me~rendelések alapján számi~ó~épes vezérlésse keverik ki a kivánt szemcseössze~é~elü anya~oka~.

30 kalapáccsal~ A rendelkezésre álló ~~ppark. Fúróberendezések: Tamrock 2000 hidraulikus rúróberendezések a mm-es lyukak részére; külsó rá verő - S~enuick pneuma~ikus ~ merülókalapácsos rúróberendezések, a mm-es lyukak rúrásához. Rakodó~épek: - 1 db. Lat.ourneau L 800, 11,S m3-es; 1 db. Cat.erpillar 992 C, 9,2 m3-es. nyúj~o~~ ~émü; - 1 db. La~ourneau L 600, 7,7 m3-es; - 1 db. Ca~erpillar 988~ 5,0 m3-es, nyúj~o~~ ~émú; - 1 db. Ca~erpillar 988 B~ 5,4 m3-es ; - 2 db. Ca~erpillar 980 C, 4,o m3-es. Merevvázas dömperek: 1 db. Ca~erpillar 777, 77 ~annás; 4. db. Wabco 77 t.onnás: - 2 db. Ha u l pack 65 ~annás: - 4. db. Ha ul pack 4.5 ~annás. Dózerek: - 1 db. HD- 21: 1 db. Ca~erpillar D db. Ca~erpillar D 5. A.géppark kapacitása jelentősen meghaladja a bánya jelenlegi szükségleteit és ez lehetévé teszi a teljesítmény igényszerinti növelését. Or. Gál J á z..sef \. -- A következő két oldalon a Szlovák Robbantástechnikusok Egyesületének június 7. és 8-i tátrai "Robbantástechnika 1995" c. konferenciájára szóló meghívót láthatja a kedves Olvasó. A rendezvényre - melyen több magyar kolléga is tart előadást - a térképmellékleten látható helye~ a Tátra-Lomnic közelében lévő Stará Lesn~ a CEV A Hotelben ( cementipari üdülő) kerül sor. A szervező bizottságot meg tudtam győzni arról hogy ezeken a napokon kerüljön sor a konferenciára és nem május végén, amikor a magyar kollégáknak már számos programjuk van. A meghívót nem fordítottam le, szerintem a lényeg így is érthető. Kérem azokat, akik szeremének e konferencián résztvenni, sziveskedjenek a jelentkezéseket e kis lap értelemszerű kitöltésével május 26-ig címemre eljuttatni, hogy a magyar kollégák igényeit összesítve időben elküldhessern a szervező bizottságnak. Dr. Bohus Géza

31 ORGANIZACNÉ POKYNY: Zavazné pnhlá~ky za~lite do GG5 na ádresu: Slovenská spolo~nosf pre trhacie a vttacie práce Ing. Beránek 9. mája ~ Banská Bystrica Na _,ednu prihlá~ku sa mote prihlásif i viac ú~astno<ov. ú~astnícky poptatok vlotné platiaci ~lenovia SSTVP 500, Sk vlotné ostatnl 650,- Sk vlotné pre vyrobcov a dodávaterov, ktorf chcú vystúpif s propagáciou vyrobkov a slu~ieb (nevzfahu_,e sa na predná~ky v programe) ,- Sk zborno<ové materiály , Sk (za katdú predna~ku sa poskytuje zborno< bez úhrady) stravovan1e rar'lajky... 40,- Sk obed... 80,- Sk ve~era... 80, Sk ubytovan1e za 1 noc a osobu pre domácich (SA) pre Ceskú republiku pre ostané ~táty , Sk , Sk , Sk Vlo~né a cena zbornikovych materiálov boli stanovené podra zákona Zb. SLOVENSKÁ SPOLOCNOST PRE TRHACIE A VÁTACIE PRÁCE POZVÁN KA na medzinárodnú kantereneiu TRHACIA TECHNIKA 1995 SPRENGTECHNIK 1995 l.. YY SO K É T A T R Y l Vl o - útastnicky poplatok uhradte prevodnym príkazom, alebo po~tovou poukátkou na utetil MsP SLSP Q/ OGOO - ú~astnícky poptatok hradia aj predná~atelia Uoytovanie hradia útasinici v hotovosli na základe závaznej objednávky na recepeu hotela. Neobsadené miesta vyfakturujeme objednávaterom. Ú~astnícky poptatok pri neú~asti nevraciame, zbomo< za~leme po~tou. V zavaznej prihlá~ke tiadame vyplnif AVfZO pre identifikáciu platby, ktorú je potrebné poukazaf do konania konferencia. Úhradu je motné previesf aj v hotovosli pri prezen tá eu. Pu prezentacu bude mo~né uhradif ~lenské prlspevky, zakúpif si "Uéebné tex ty pre strelma)strov D TVO". ~ ~ ~ ~ -~~,1.~. < ~~~: ~--~ -. ~ '\ ~JI. ~ _._ ~:~ : ~'"' ~~,i11i - : = : -.. 'SL:OWAKEI HOTEL CEVA STARÁ LESNÁ e ' Tatranská Lomnica, tel: fax: / Bliisle lnformilcle poda Ing. Mikulá~ Beránek, organizatny garant, t l n fnv naa/ 0:.1<: ~;n Konferencia je ur~ená pre u~ivaterov, vyrobcov a dodavaterov prostnedkov trnacel techn1ky. Nahradzuie oeriodické ~kolenie lechnicklich vedúcich odstrelov a strelma.strov

32 PREDNÁSKY a AUTORI: ZÁSTITU nad kenanim konferencie prevzal riaditer odboru Státnej banskej správy Ministerstva hospodárstva Slovenskej republiky pán Dr. Ing. Ján Hl}}. PRÍPRAVNY VYBOR konferencie: Ing. Rudolf lvan predseda SSTVP, Tr. SNP c.19, Kosice, tel.: 095/ Ing. Mikulás Beránek vykonny tajomnik SSTVP, 9. mája c.2, Banská Bystrica, tel.: 088/ Doc. Géza Bohus predseda vyboru trhacej techniky OMBKE, Miskolc, Madarsko Ing. Mllan Dlanlska predseda, Obvodny bansky úrad, Kosice Mgr. Ing. Tadeusz Mlerzwa predseda SITG, Kielce, Porsko Ing. Eduard Müncner predseda, Obvodny bansky úrad, Spisská Nová Ves 7. júna streda PROGRAM konferencie: ,00 hod. prezentácia úcastnikov O, 15 hod. zahájenie, predseda: SSTVP p. Ing. lvan ,00 h od. prednásky, diskusia ,30 hod. obed a ubytovanie ,00 hod. prednásky, vystúpenia zahranicnych hostf, vyrobcov a dodávaterov, diskusia 18,30 hod. vecera, stretnutia úcastníkov konferencia 8. júna stvrtok 7,00 8,30 hod. rar'\ajky 8,30 12,00 hod. prednásky, vystúpenia vyrobcov, dodávaterov, diskusia 12,00 12,30 hod. závery konferencie 12,30 13,30 hod. obed 1. Nové predplsy o vybusnlnách a Ich uplatriovanle v praxi. Ing. Anton Mlynka, Ministerstvo hospodárstva 2. Odborné posúdenle pre zvlástne vybusné zmesl. Dr. Othmár Mueller, ÉTE Madarsko 3. Rozbor úrazovostl prl trhacich prácach za posledné obdoble. Ing. Eduard Müncner, Obvodny bansky úrad. Spisská Nová Ves 4. Zkusenostl z apllkace neelektrlckého systému roznetu pi'l povrchovych trhacich praeich v USA. Neelektrlcky roznetovy systém INDETSHOCK. Ing. Jifí Horsky, Zbrojovka Vsetín INDET, a.s. 5. Roznet trhavin laserom. Ing. József Papp, OMBKE, Madarsko 6. Porovnanle selzmlckych úclnkov pre rözne druhy vlbrácií. Dr. Calvin J. Konya, USA 7. Trhacle práce na povrchovych lornoch v Porsku. Mgr. Ing. Tadeusz Mierzwa, SITG Kielce, Pofsko 8. Trhacle práce v slovenskych uhornych banlach. Ing. Vojtech Völgyi, Ing. Bohus Sliacky, Ing. Peter Flimel a Ing. Kováéik, Hornonitrianske bane, s.p., Obvodny bansk}' úrad Prievidza 9. Pouzivanle sypkych trhavin v podmlenkach závodu SIDERIT Nizná Slaná. Ing. Stanislav Lukác, CSe.. SIDERIT, o.z.. Niiná Slaná 1 O. O chrana jaskynnych prlestorov pred úclnkaml trhacích prác. Doc. Géza Bohus, OMBKE Miskolc, Madarsko 11. Destrukcle v fazkych hutnickych prevádzkach. Ing. Ján P/ichta, Hutné stavby, a.s., Kosice 12. Apllkácle vyrobkov a.s. DYNO - Chemko a Noneiu na povrchu a v podzemi. Ing. Pavol Sokol, Ing. Ján Dráb, DYNO Chemko. a.s., Ing. Imrich Jaklovsky. Kosicky magnezit, s.p., Jozef Vytykac, VKS, s.p., Spisská Nová Ves 13. Vzájomny vplyv vojenskej a civilnej trhacej technlky. Dr. Lászlo Lukács, ÉTE BudapeSf 14. Vyuzltí delaborovanych bezdymych prachü. Dusan Nekarda, Jan Klusacek, EXPLOSIVE, s.r.o., Praha 15. Ekonomlka vyuzltí vojenskych delaborovanych vybusnin v elviini trhací technlce. Miroslav Sedivy, EXPLOSIVE, s.r.o., Praha 16. Likvidáela vyrúbanych prlestorov prl dobyyaní etvorenou komorou. Ing. Marián Detko, Ing. Július Lassan, SLOVMAG, a.s.. Lubenik 17. Pfílozni náloze a jejich konstrukce v závlslostl od nepfíznivych úclnkú na okolí. Ing. Oldfich Juránek, Ing. Petr Selesovsky, Ostrava 18. Tlakovzdusné a akustlcké úclnky trhacich prací. AnaiV2a nákladú na sekundární rozpojování. Ing. Ladis/av Soukup, Ing. Antonin Vojla, lnienyrsk}' servis, Brno 19. Chemlcká stablllta vybusnín pfl pouzivani v materjálech se zvysenou teplotou. Ing. Jindfich Jarosz, CSe., VVVÚ. a.s.. Ostrava Radvanlee 20. Apllkácia vypoctovej techniky v oblastl projektavania technickych a ekonomickych parametrov valcovych nálolí prl hromadnych odstreloch. Ing. Dusan Herák, SPS Banská Stiavnica 21. Bourání objektú trhavlnaml. Ing. Antonín Vojla, Brno VI 1--'
