Mapefonic Rendszer. Lépéshang-szigetelő lap és kíegészítő anyagok a lépéshang csökkentésére kerámia-, természetes kő és műkőburkolatok alatt

Átírás

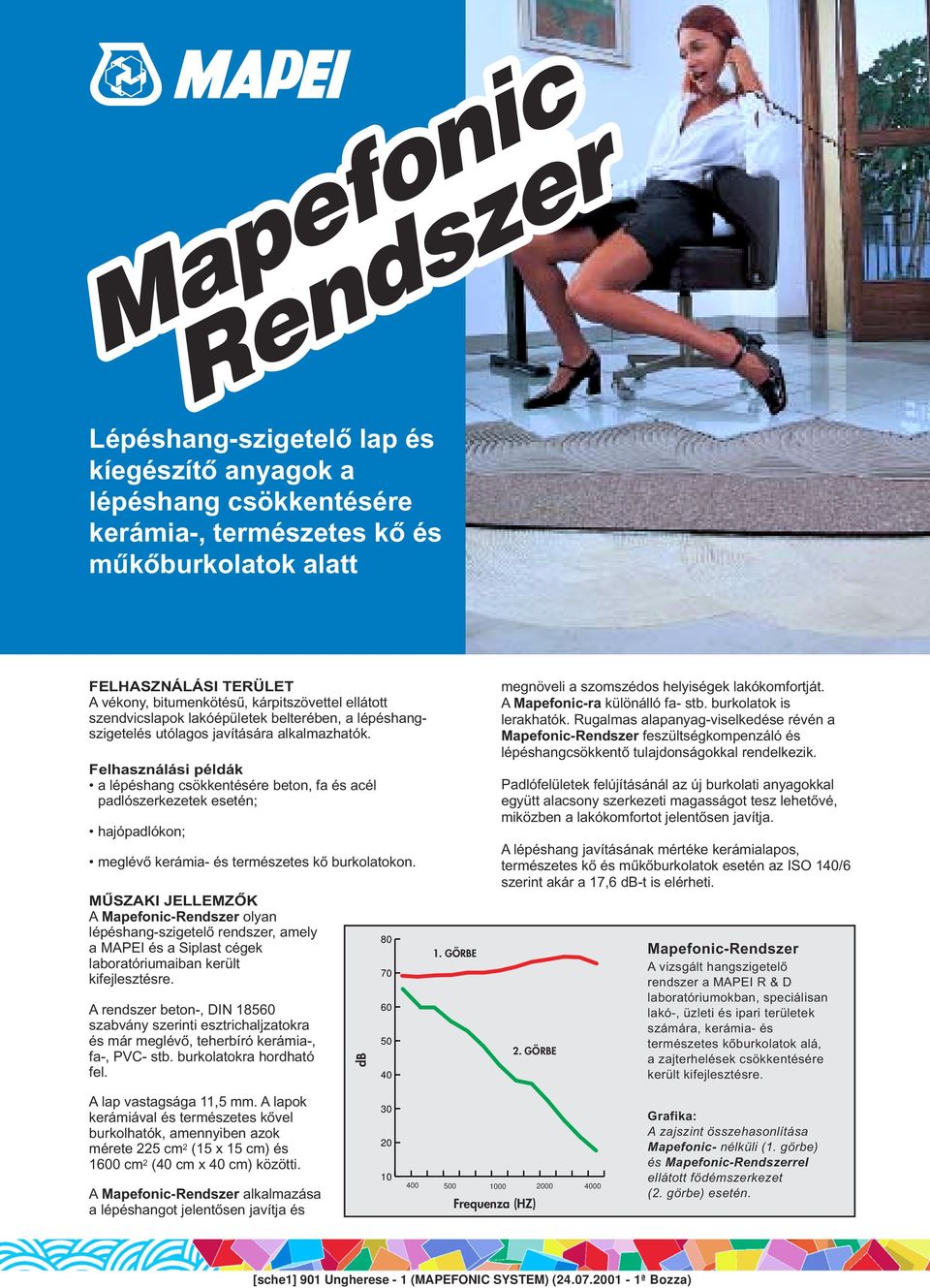

1 Mapefonic Rendszer Lépéshang-szigetelő lap és kíegészítő anyagok a lépéshang csökkentésére kerámia-, természetes kő és műkőburkolatok alatt FELHASZNÁLÁSI TERÜLET A vékony, bitumenkötésű, kárpitszövettel ellátott szendvicslapok lakóépületek belterében, a lépéshangszigetelés utólagos javítására alkalmazhatók. Felhasználási példák a lépéshang csökkentésére beton, fa és acél padlószerkezetek esetén; hajópadlókon; meglévő kerámia- és természetes kő burkolatokon. MŰSZAKI JELLEMZŐK A Mapefonic-Rendszer olyan lépéshang-szigetelő rendszer, amely a MAPEI és a Siplast cégek laboratóriumaiban került kifejlesztésre. A rendszer beton-, DIN szabvány szerinti esztrichaljzatokra és már meglévő, teherbíró kerámia-, fa-, PVC- stb. burkolatokra hordható fel. db GÖRBE megnöveli a szomszédos helyiségek lakókomfortját. A Mapefonic-ra különálló fa- stb. burkolatok is lerakhatók. Rugalmas alapanyag-viselkedése révén a Mapefonic-Rendszer feszültségkompenzáló és lépéshangcsökkentő tulajdonságokkal rendelkezik. Padlófelületek felújításánál az új burkolati anyagokkal együtt alacsony szerkezeti magasságot tesz lehetővé, miközben a lakókomfortot jelentősen javítja. A lépéshang javításának mértéke kerámialapos, természetes kő és műkőburkolatok esetén az ISO 140/6 szerint akár a 17,6 db-t is elérheti. 2. GÖRBE Mapefonic-Rendszer A vizsgált hangszigetelő rendszer a MAPEI R & D laboratóriumokban, speciálisan lakó-, üzleti és ipari területek számára, kerámia- és természetes kőburkolatok alá, a zajterhelések csökkentésére került kifejlesztésre. A lap vastagsága 11,5 mm. A lapok kerámiával és természetes kővel burkolhatók, amennyiben azok mérete 225 cm 2 (15 x 15 cm) és 1600 cm 2 (40 cm x 40 cm) közötti. A Mapefonic-Rendszer alkalmazása a lépéshangot jelentősen javítja és Frequenza (HZ) Grafika: A zajszint összehasonlítása Mapefonic- nélküli (1. görbe) és Mapefonic-Rendszerrel ellátott födémszerkezet (2. görbe) esetén. [sche1] 901 Ungherese - 1 (MAPEFONIC SYSTEM) ( ª Bozza)

2 Mapefonic Rendszer Applicazione di Mapefonic Strip lungo il perimetro del locale Mapefonic Glue felhordása fogas lehúzóval A MAPEFONIC-RENDSZER TERMÉKEI Mapefonic-Szalag: öntapadó szegélytömítő szalag a burkolat elválasztására a határoló épületrészek felé, mint falak, oszlopok, födémgerendák stb. Mapefonic-Lap: töltött bitumen-akusztikuslapok (500 x 500 x 11,5 mm) üvegszálerősítéssel és a hátoldalon hangelnyelő kárpitszövet bevonattal. A lapok a Mapefonic-Habarccsal jó kötést biztosítanak a kerámialapos, természetes kő és műkőburkolatokkal, valamint víz- és rothadásállók. Mapefonic-ragasztó: akril-diszperziós ragasztó a Mapefonic-Lapok födémszerkezetre ragasztásához. Mapefonic-Habarcs: szürke, gyorsan kötő, cementtartalmú vékonyágyas habarcs kerámialapok, természetes és műkövek lerakásához. Mapefonic-Grout: szürke, gyorsan kötő, speciális, hidraulikus kötőnyag-bázisú fugahabarcs kerámialapos, természetes és műkőburkolatok fugáihoz. MEGJEGYZÉS a rendszer termékei külön-külön is megvásárolhatók, amennyiben kiegészítő MAPEI ragasztó- vagy fugahabarcsokra van szükség. A Mapefonic-Rendszer már 24 óra elteltével lehetővé teszi a lefektetett burkolat használatát. FONTOS TUDNIVALÓK A lépéshang javításának tényleges mértéke az épületben meglévő födémszerkezettől függ. Az adatlapon feltüntetett értékek a szabványvizsgálati értékek. A lapok vágása a kárpitoldal felől barkácskéssel is történhet. A legnagyobb lapméret ne haladja meg az 1600 cm 2 -t. Nagyméretű lapok esetén kérjük forduljon alkalmazástechnikai szaktanácsadásért. A Mapefonic-Rendszer alkalmazható mechanikusan nagy igénybevételnek kitett burkolatok és még csiszolás előtt álló természetes kőburkolatok esetén. Nem alkalmas ragasztott parketta felvételére. Burkolatfugák fugázásához alkalmazza a rugalmas Mapefonic-Grout habarcsot. Az alsó szerkezet tágulási fugáit egyszintű fedőtakarással kell átvenni. Természetes kőburkolatok lerakása és fugázása előtt kérjen műszaki szaktanácsadást. Lépcsőkön és pihenőkön történő alkalmazás esetén kérjen alkalmazástechnikai tanácsadást. FELHASZNÁLÁSI IRÁNYELVEK Az aljzat előkészítése Az aljzatnak megfelelően száraznak, szilárdnak, simának kell lennie és tartalmazhat a tapadást gátló anyagokat, mint szennyeződéseket, elválasztó anyagokat, festékeket stb. A meglévő síkbeli eltéréseket Ultraplan-nal ill. Ultraplan Maxi-val, fa aljzatokon Fiberplan-nal kell kiegyenlíteni. A fa aljzatok lehetnek rezgéseknek kitéve. A Mapefonic-szegélyszalagok behelyezése A függőleges határoló épületrészeket a Mapefonic-Lapok lerakása előtt Mapefonic- Szalaggal el kell zárni. A ragasztáshoz el kell távolítani a védőfóliát a ragasztószalagról, majd a szalagot teljesen takaró módon fel kell ragasztani, hogy a habarcshidak kialakulása elkerülhető legyen. A Mapefonic-Lapok lerakása A Mapefonic-Lapokat Mapefonic- Ragasztóval kell lerakni. Ehhez a használatra kész ragasztóanyagot megfelelő fogas lehúzóval az aljzatra kell simítani, hogy biztosítva legyen a megfelelő benedvesítés. Ezután bele kell helyezni a Mapefonic- Lapokat a friss Mapefonic-Ragasztó habarcsba. A habarcshidak kialakulásának elkerülése érdekében a Mapefonic-Lapokat a felső burkolat fugáihoz képest átlósan kell elrendezni. Ezért a lapokat egymáshoz szorítottan kell lerakni. Nem szakszerű kivitelezés esetén a fugákat ragasztószalaggal le kell ragasztani. A lapokat a kárpitoldal felől barkácskéssel be kell vágni, letörni és a kárpitszövettel lefelé fordítva, a kerámia-, természetes kő vagy műkőburkolat fugavonalaihoz képest átlósan lerakni. Az idő szorításában végzett munkák esetén forduljon különleges szaktanácsadásért a MAPEI alkalmazástechnikai részlegéhez. Kerámia- és természetes kőburkolatok lerakása A Mapefonic-Lapok lerakása után már 2 órával megtörténhet a nedvesség szempontjából stabil természetes kőlapok lerakása. A Mapefonic-Habarcs bekeverése 25 kg Mapefonic-habarcs számára öntsön keverővizet (7,0 liter) egy tiszta keverőedénybe. Adja hozzá a Mapefonic-Habarcsot és keverje megfelelő keverővel homogén, csomómentes habarccsá. Csempék és lapok lerakása Az optimális tapadás elérése érdekében először a Mapefonic-Habarcsot kell érintkező rétegként vékonyan felhordani, mielőtt a friss anyag a friss anyagra eljárással a ragasztóágy felvitele megtörténik. A felhordást enyhén toló, nyomó mozdulatokkal kell végezni. A megfelelő tapadás biztosítása érdekében folyamatosan ellenőrizni kell a ragasztóágy

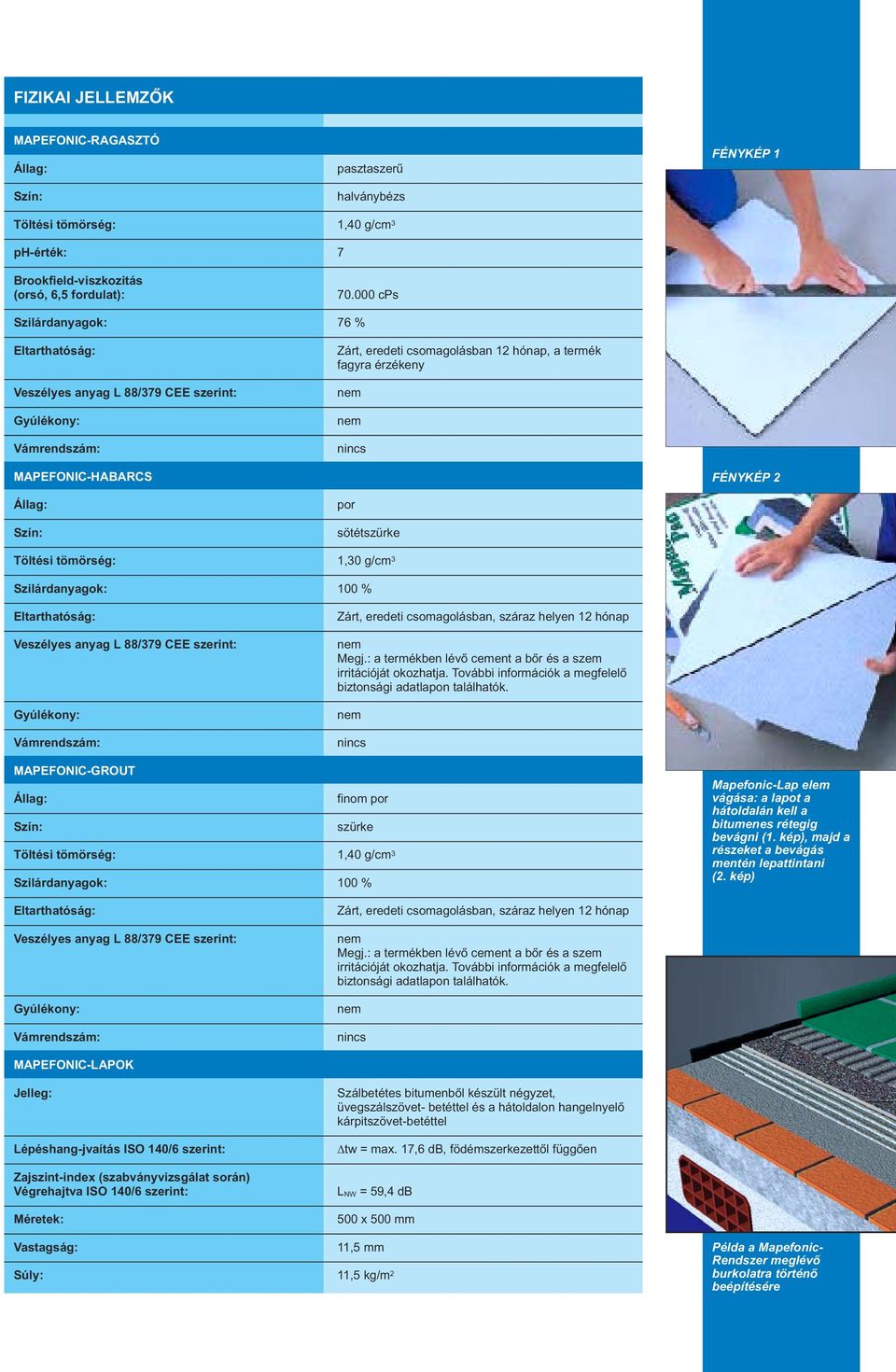

3 FIZIKAI JELLEMZŐK MAPEFONIC-RAGASZTÓ Állag: Szín: pasztaszerű halványbézs FÉNYKÉP 1 Töltési tömörség: 1,40 g/cm 3 ph-érték: 7 Brookfield-viszkozitás (orsó, 6,5 fordulat): cps Szilárdanyagok: 76 % Eltarthatóság: Veszélyes anyag L 88/379 CEE szerint: Gyúlékony: Vámrendszám: Zárt, eredeti csomagolásban 12 hónap, a termék fagyra érzékeny nincs MAPEFONIC-HABARCS FÉNYKÉP 2 Állag: Szín: por sötétszürke Töltési tömörség: 1,30 g/cm 3 Szilárdanyagok: 100 % Eltarthatóság: Veszélyes anyag L 88/379 CEE szerint: Gyúlékony: Vámrendszám: Zárt, eredeti csomagolásban, száraz helyen 12 hónap Megj.: a termékben lévő cement a bőr és a szem irritációját okozhatja. További információk a megfelelő biztonsági adatlapon találhatók. nincs MAPEFONIC-GROUT Állag: finom por Szín: szürke Töltési tömörség: 1,40 g/cm 3 Szilárdanyagok: 100 % Mapefonic-Lap elem vágása: a lapot a hátoldalán kell a bitumenes rétegig bevágni (1. kép), majd a részeket a bevágás mentén lepattintani (2. kép) Eltarthatóság: Veszélyes anyag L 88/379 CEE szerint: Gyúlékony: Vámrendszám: Zárt, eredeti csomagolásban, száraz helyen 12 hónap Megj.: a termékben lévő cement a bőr és a szem irritációját okozhatja. További információk a megfelelő biztonsági adatlapon találhatók. nincs MAPEFONIC-LAPOK Jelleg: Lépéshang-jvaítás ISO 140/6 szerint: Zajszint-index (szabványvizsgálat során) Végrehajtva ISO 140/6 szerint: Méretek: Szálbetétes bitumenből készült négyzet, üvegszálszövet- betéttel és a hátoldalon hangelnyelő kárpitszövet-betéttel tw = max. 17,6 db, födémszerkezettől függően L NW = 59,4 db 500 x 500 mm Vastagság: 11,5 mm Súly: 11,5 kg/m 2 Példa a Mapefonic- Rendszer meglévő burkolatra történő beépítésére

4 bőrösödését. Amennyiben ez már bekövetkezett volna, a ragasztóágyat még egyszer át kell fésülni. Tilos a ragasztóágyat a bekövetkezett bőrösödés után benedvesíteni, mivel az az adhéziós tapadást erősen hátrányosan befolyásolja. A burkolat fugázása a lerakás után kb. 3 órával történhet. Fugázás Mapefonic-Grout-tal A fugák előkészítése A fugákat a lerakás során lapmélységig ki kell kaparni. A Mapefonic-Grout Habarcs bekeverése A száraz por színétől függően öntsünk 0,2-0,26 liter vizet egy tiszta keverőedénybe. Adjuk hozzá a Mapefonic-Grout port és keverjük megfelelő keverővel homogén, lágy, csomómentes habarccsá. A bekevert habarcsot kb. 3 perc pihentetés még egyszer át kell keverni. A már bekevert habarcshoz ne adjunk hozzá több vizet. Fugázás Mapefonic-Grout-tal A bekevert Mapefonic-Grout habarcsot gumi fugatárcsával vagy gumitörlővel szorosan be kell vinni a fugába és a felületet átlósan lehúzni. A fugahabarcs megfelelő meghúzódása után (ujjpróba) a fugákat benedvesített szivaccsal vagy szivacsléccel le kell törölni. A kiszáradás után következik a cement fátyol végső megtisztítása enyhén nedves szivaccsal. A burkolat túl korai lemosása a fugák bemélyedését okozhatja. A megszáradt fugahabarcs-maradványok benedvesítés után viszonylag könnyen eltávolíthatók. A burkolaton a lemosás miatti pigmentfelhalmozódások elkerülése érdekében a tisztító szivacsot gyakran ki kell nyomkodni és a tisztító vizet gyakran le kell cserélni. LÁBAZATLÉCEK FELHELYEZÉSE A lépéshang átvitelének elkerülése érdekében a lábazatléceket a körben elhelyezett Mapefonic-Szalagokra kell felhelyezni. Ezután a fugatömítő massza felhordása előtt a szalagokat szorosan az elülső élnél le kell vágni. Biztonsági tudnivalók A Mapefonic-Ragasztót ne hagyjuk a bőrön megszáradni. A Mapefonic-Habarcs és a Mapefonic- Grout cementet tartalmaz. A cement a vízzel lúgos reakcióba lép, ezért a bőr irritációja vagy a nyálkahártya marásos sérülése léphet fel. Kerülni kell a szemmel és hosszabb ideig a bőrrel való érintkezést. A szemet és a bőrt a fenti termékekkel való érintkezés esetén alaposan le kell öblíteni; szemmel való érintkezés esetén fel kell keresni a szemorvost. Lenyelés esetén azonnal orvoshoz kell fordulni és meg kell mutatni a csomagolást vagy a műszaki adatlapot. Gyermekektől elzártan tartandó. További információk a biztonsági adatlapon találhatók. Ártalmatlanítás A termékeket és a megtisztított csomagolást a szövetségi és tartományi hulladékkezelési törvények valamint a hulladékkezelési szabályzat szerint kell ártalmatlanítani. Mapefonic-Lap elemek ragasztása Termék Mapefonic-Szalag és Mapefonic-Lapok: a termékmaradványok háztartási szemét A Mapefonic-Habarcs felhúzása a Mapefonic-Lap elemekre

5 A kerámiaburkolat lerakása jellegű ipari hulladékként ártalmatlaníthatók (hulladékkód: 92106). Mapefonic-Ragasztó: távolítható el a háztartási szeméttel együtt. Tilos a lefolyóba önteni. A kikeményedett anyag különleges hulladéknak minősül. Hulladékkód: Mapefonic-Habarcs, Mapefonic-Grout: a száraz port vízzel kell keverni és hagyni kell kikeményedni. Kisebb mennyiségek a háztartási szeméttel együtt eltávolíthatók; a nagyobb mennyiségek építéshelyi vagy ipari hulladéknak minősülnek. CSOMAGOLÁS A gondosan kiürített csomagolásokat származásuktól függően háztartási szemétként ill. építéshelyi vagy ipari hulladékként kell ártalmatlanítani. MEGJEGYZÉS A fenti adatok csak általánosan tájékoztató Fugázás Mapefonic-Grout-tal FÉNYKÉP 1 FÉNYKÉP 2 FÉNYKÉP 3 SZEGÉLYLÉC FELSZERELÉSE: A Mapefonic Strip-et hajtsa a padló felülete fölé (1. fénykép); a szegélylécet helyezze a Mapefonic Strip fölé (2. fénykép); és egy pengével vágja le a felesleges Mapefonic Strip-et (3. fénykép).

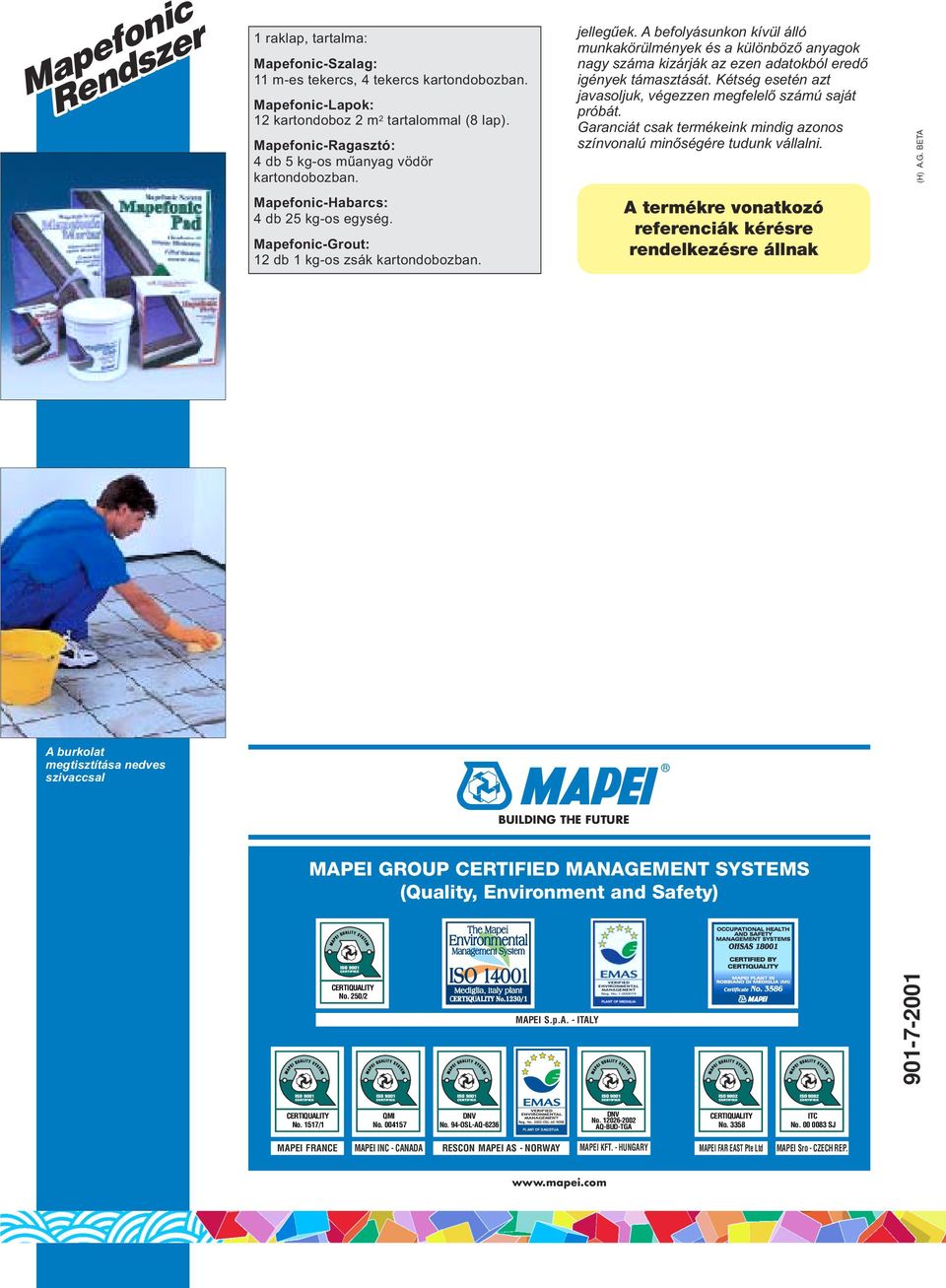

6 Mapefonic Rendszer A burkolat megtisztítása nedves szivaccsal 1 raklap, tartalma: Mapefonic-Szalag: 11 m-es tekercs, 4 tekercs kartondobozban. Mapefonic-Lapok: 12 kartondoboz 2 m 2 tartalommal (8 lap). Mapefonic-Ragasztó: 4 db 5 kg-os műanyag vödör kartondobozban. Mapefonic-Habarcs: 4 db 25 kg-os egység. Mapefonic-Grout: 12 db 1 kg-os zsák kartondobozban. jellegűek. A befolyásunkon kívül álló munkakörülmények és a különböző anyagok nagy száma kizárják az ezen adatokból eredő igények támasztását. Kétség esetén azt javasoljuk, végezzen megfelelő számú saját próbát. Garanciát csak termékeink mindig azonos színvonalú minőségére tudunk vállalni. A termékre vonatkozó referenciák kérésre rendelkezésre állnak La riproduzione di testi, foto e illustrazioni di questa pubblicazione Ź vietata e viene perseguita ai sensi di legge (H) A.G. BETA BUILDING THE FUTURE MAPEI GROUP CERTIFIED MANAGEMENT SYSTEMS (Quality, Environment and Safety) CERTIQUALITY No. 250/2 MAPEI S.p.A. - ITALY CERTIQUALITY No. 1517/1 QMI No DNV No. 94-OSL-AQ-6236 PLANT OF SAGSTUA DNV No AQ-BUD-TGA CERTIQUALITY No ITC No SJ MAPEI FRANCE MAPEI INC - CANADA RESCON MAPEI AS - NORWAY MAPEI KFT. - HUNGARY MAPEI FAR EAST Pte Ltd MAPEI Sro - CZECH REP.
