1 7700 S LEMF A MASSEY FERGUSONTÓL

2 02 Tartalomjegyzék 04. oldal MF 7700 S - Gazdálkodásra született 08. oldal Intelligens megoldások a költséghatékony teljesítmény érdekében 10. oldal A Dyna sebességváltók 16. oldal Üdvözöljük a kihelyezett irodájában 24. oldal Működtesse rakodóját úgy, ahogy azt csak a Massey Ferguson teszi lehetővé 26. oldal A sokoldalúság optimalizált költségeket jelent 30. oldal Hidraulikus energia a legnehezebb feladatokhoz is 03 A kiváló tervezés és gyártás központja 04 MF 7700 S - Gazdálkodásra született 06 MF 7700 S - Ismerje meg közelebbről, hogy új gépeink hogyan képesek nyereségének növelésére 08 Intelligens megoldások a költséghatékony teljesítmény érdekében 10 A Dyna sebességváltók 12 Dyna-4 - négysebességes rugalmasság 13 Dyna-6 - kifinomult teljesítmény 14 Dyna-VT - a határok nélküli traktor-sebességváltó 16 Üdvözöljük a kihelyezett irodájában 18 Essential az egyszerű kezelés új definíciója 20 Efficient korszerű berendezések a hatékonyabb munkavégzés érdekében 22 Exclusive csomag a termelékenység és az innováció tökéletes megtestesülése 24 Működtesse rakodóját úgy, ahogy azt csak a Massey Ferguson teszi lehetővé 26 A sokoldalúság optimalizált költségeket jelent 28 Kategóriaelső kormányozhatóság 30 Hidraulikus energia a legnehezebb feladatokhoz is 32 Kiváló kezelhetőség és teljesítmény bármilyen feladat megoldásához 33 AGCO Fuse Technologies: Integrált gazdálkodás a Massey Fergusontól 34 Fieldstar 5 - A precíziós gazdálkodás új értelmezése 36 Sorvezető rendszerek választéka, hogy jó úton haladjon a profit felé 38 AgControl 39 TaskDoc 40 A Datatronic 4 konzol. Annak érdekében, hogy mindig jól informált legyen, és teljes irányítással rendelkezzen a gép felett 41 Az AgCommand révén mindig ellenőrzése alatt tarthatja gépei működését 42 Egyszerű karbantartás 43 MF Services 44 Alap- és opcionális felszereltség 46 Műszaki adatok

3 Beauvais, Franciaország A Massey Ferguson traktorgyártó létesítménye a franciaországi Beauvais városában elnyerte az Év Francia Gyára 2016 díjat L Usine Nouvelle A kiváló tervezés és gyártás központja 03 A MASSEY FERGUSONTÓL Mindenki, aki napjainkban Massey Ferguson traktort vásárol, elvárja, hogy az megfeleljen a legújabb üzemeltetési és környezetvédelmi előírásoknak. Azt várják tőle, hogy napjaink legjobb technológiáját a kényelemmel, egyszerűséggel, megbízhatósággal, a minőséggel és a legjobb munkavégzési élménnyel ötvözze. Az AGCO beauvais-i (Franciaország) gyártóüzemében tervezett és gyártott MF 7700 S sorozat elnyerte a vezető franciaországi ipari magazin, a L Usine Nouvelle által kiírt rangos A 2016-os év Gyára díjat Franciaországban. A Beauvais-i üzemek az élen állnak a Massey Ferguson SIKERÉBEN itt történik az alábbi legújabb típusok és tervezése MF 4700 MF 5700 MF 6700 MF 5700 S gyártása MF 6700 S MF 7700 S MF 8700 S Traktorok teljesítménytartománya: LE Több mint 2500 alkalmazott Több mint Massey Ferguson traktor gördült le a szalagról, mióta a Beauvais 1 üzem megnyílt november 22-én Az üzemek összterülete több mint 30 hektár Hírnevük kiváló 300 millió eurót fektettünk a Beauvais-i üzemek fejlesztésébe az elmúlt 5 évben 85% Napi gyártási kapacitásunk max. traktor 100 -át a gyártott gépeknek több mint 70 országba szállítjuk világszerte A beauvais-i üzem amely Franciaország legnagyobb mezőgazdaságigépgyártója és -exportőre LE teljesítményű Massey Ferguson traktorokat tervez és gyárt. Az üzem rendelkezik az ISO 9001 tanúsítvánnyal is. A beauvais-i traktorgyárban a nagy teljesítményű Massey Ferguson traktorok otthonában az elmúlt öt évben végrehajtott 300 millió eurós beruházás egyetlen célt szolgált: biztosítani a Massey Ferguson traktorok minőségét, megbízhatóságát és termelékenységét, ami garantálja a gépeinkre joggal számító tulajdonosok és üzemeltetők nyugalmát. Ez áll mindennek a középpontjában, amiért Beauvais-ban dolgozunk. Mérnökeinknek a vérében van a gazdálkodás és a jövőbe mutató műszaki koncepciók kidolgozása. Szenvedélyük az új megoldások kifejlesztése a gazdálkodás mai és jövőbeni komplex kihívásaihoz, mint például az üzemanyag-megtakarítást eredményező szelektív katalitikus redukció (SCR), amivel mi jelentünk meg először a piacon. A folyamatos fejlesztés eredményeképpen olyan traktorokat állítunk elő, amelyek segítenek a hatékonyabb és nyereségesebb gazdálkodásban.

4 04 MF 7700 S Gazdálkodásra született A rendkívül sikeres, Európa-szerte számos díjat nyert MF 7700 sorozat nyomdokán a Massey Ferguson az MF 7700 S modellel folytatja az általa kijelölt utat, tehát az olyan, rendkívül megbízható, egyszerű felépítésű, csekély karbantartásigényű traktorok előállítását, amelyekkel valamennyi mezőgazdasági munka hatékonyan elvégezhető, hogy még jövedelmezőbbé tegye mezőgazdasági vállalkozását. A Massey Ferguson MF 7700 S traktorcsaládját kifejezetten úgy tervezték, hogy megfeleljen a mezőgazdasági szakemberek igényeinek a vegyes gazdálkodástól kezdve a szántóföldi gazdálkodáson át egészen a bérművelésig, legyen szó bármilyen üzleti környezetről vagy műveletről. A teljesítményszintek, a sebességváltók, a fülkefelszereltség, a hidraulika-rendszerek és TLT-opciók széles választékával az MF 7700 S testre szabott, praktikus, egyszerű és megbízható megoldásokat kínál, hogy megfeleljen az Ön összes igényének. Tökéletes élményt nyújtó munkavégzés - Az MF 7700 S gépekben a motor, a sebességváltó, a kormánymű, a TLT és a hidraulika tökéletes összhangban dolgozik együtt, hogy Ön hatékonyan végezhesse el a gazdaságában felmerülő feladatokat. Ez az együttműködés könnyű és pontos irányíthatóságot tesz lehetővé a közúti haladás vagy manőverezés során, és páratlanul termelékeny munkavégzést biztosít a szántóföldön. Bármelyiket is választja a rendelkezésre álló nyolc modell közül, biztos lehet benne, hogy élete egyik legjobb döntését hozza meg. MF 7700 S MF 7714 S MF 7715 S MF 7716 S MF 7718 S MF 7720 S MF 7722 S MF 7724 S MF 7726 S Motortípus AGCO POWER 6,6 literes/6 hengeres, SCR-rel AGCO POWER 7,4 literes/6 hengeres, SCR-rel Sebességváltó típusa Dyna-4 Dyna-4 Dyna-6 Dyna-VT Dyna-6 Dyna-VT Max. teljesítmény (LE) Max. teljesítmény EPM rendszerrel (LE) Max. nyomaték 1500 ford/ perc EPM rendszerrel (nm)

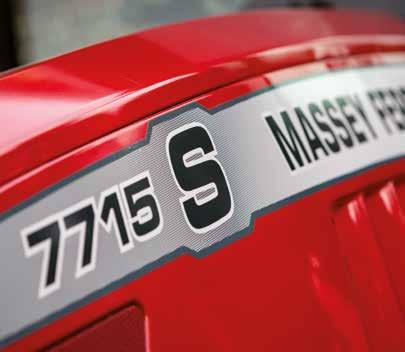

5 Az új MF 7700 S formája megragadja és magára vonja a figyelmét. A középpontban az MF jelképe, a három háromszögből álló logó található, amely körül az MF S küllemét meghatározó MF lámpatestek erőt sugárzó formája hullámzik: az egész kialakítás elképesztő teljesítményt, precíz minőséget és kifinomult stílust képvisel. Az új MF 7700 S erőteljes, új megjelenésével már az első pillanattól kezdve megragadja a figyelmet. Az ÚJ MF lámpatest és az MF jelképe, a három háromszögből álló logó az S egyedi megjelenésének kulcsfontosságú elemei, amelyek teljes mértékben megtestesítik az MF teljesítményre, kialakításra és gyártási minőségre vonatkozó elképzeléseit. Kiemelt jellemzők A kiváló megbízhatóságáról ismert AGCO Power motor, 2008 óta az úttörő SCR technológiával, amelynek sikerét a világszerte értékesített , SCR rendszerrel szerelt traktor is jól bizonyítja. A maximális teljesítményre optimalizált sebességváltókkal tökéletes összhangban működő gépcsalád összes tagját immár az EPM rendszerrel is felszerelték, hogy még nagyobb teljesítményt nyújthassanak akkor, amikor a legnagyobb szükség van rá a munka még hatékonyabb elvégzése érdekében Felülmúlhatatlan kényelem a munkanap még hatékonyabb eltöltése érdekében egy olyan fülkében, amely a kényelem, a kiváló zajszigetelés és a kimagasló minőség mellett szélesre nyíló ajtói révén rendkívül egyszerű beszállást is lehetővé tesz. A legnehezebb terepen is optimális haladást biztosító fülkerugózást és mellsőhíd-rugózást optimális ergonómiai jellemzőkkel bíró, a kezelő kifáradását a minimumra csökkentő kezelőszervek egészítik ki, amelyek funkcióit úgy tervezték meg, hogy minden feladat során maximális hatékonyságot nyújtsanak. Hatékonyabb munkavégzés a legnagyobb teljesítményigényű munkaeszközökkel is a nagy emelőképesség, valamint a TLTmegoldások és a hidraulika-rendszerek széles választéka révén. A legkorszerűbb ISOBUS és Auto-Guide 3000 technológiák segítségével a legtöbbet hozhatja ki ezekből a kifinomult gépekből, miközben a kezelésük még egyszerűbbé válik. Alacsony üzemeltetési költségek a legalacsonyabb üzemanyagés AdBlue fogyasztással rendelkező AGCO Power motoroknak, valamint a karbantartást nem igénylő kipufogórendszernek köszönhetően. A Super Eco sebességváltó tovább csökkenti az üzemanyag-költségeket a közúti közlekedés során, míg az Auto-Guide sorvezető rendszer és az AgControl mennyiségszabályozó rendszer mérsékeli a megművelt területek közti átfedéseket és az alkalmazott vegyszerek mennyiségét. Az egyszerűen és kényelmesen elvégezhető napi karbantartás csökkenti a szervizszámlákat, a flottamenedzserek pedig az AgCommand telemetriai rendszer segítségével kísérhetik figyelemmel és optimalizálhatják a gépek teljesítményét. MF 7700 S 05 A MASSEY FERGUSONTÓL

6 06 MF 7700 S Ismerje meg közelebbről, hogy új gépeink hogyan képesek nyereségének növelésére Az új MF 7700 S sorozatot úgy tervezték, hogy rendkívül modern, ugyanakkor egyszerű és megbízható technológiák egész sorának alkalmazásával optimális hatékonyságot nyújthasson mérsékelt üzemeltetési költségek mellett. Felülmúlhatatlan kényelem a munkanap még hatékonyabb eltöltése érdekében kabin- és mellsőhíd-rugózás növeli a vezetési kényelmet, míg az új, színes kijelzővel szerelt műszerfal jobb áttekinthetőséget biztosít a teljes munkanap során, és a továbbfejlesztett navigációs technológiával szerelt SIS beállító- és információs képernyőt is tartalmazza. Háromféle felszereltségi szint az Ön igényeinek kielégítésére. Mert mi tudjuk, hogy a traktorok alapvető szerepet játszanak vállalkozása nyereségének növelésében Az MF 7700 S minden szektorban profitot garantál az első naptól kezdve. Hatékony hajtáslánc-opciói, a Tier 4 Final károsanyag-kibocsátási előírásait még inkább teljesítő jellemzői, alacsony üzemanyagfogyasztása, hosszú szervizintervallumai, lenyűgöző vontatási és emelési teljesítménye, valamint alacsony karbantartási költségei révén az MF 7700 S egyszerűen jövedelmezőbbé teszi mezőgazdasági vállalkozását. És ezt minden egyes hektár megművelésével csak tovább növeli. Alacsony üzemeltetési költségek A nagy hatékonyságú Massey Ferguson SCR technológia alacsony üzemanyag-fogyasztást biztosít Karbantartásmentes alkatrészek Könnyű hozzáférés a napi karbantartás során Hosszabb karbantartási intervallumok (600 üzemóra a motornál) MFCare javítási és karbantartási szerződésmegoldások Hatékony erőátvitel a nagyobb termelékenységért A jól bevált Dyna-4 és Dyna-6 terhelés alatt kapcsolható (powershift) sebességváltók és a Dyna-VT sebességváltó újdonságként motorteljesítmény-szabályozó (Engine Power Management) rendszerrel van ellátva, hogy nagyobb teljesítményt nyújthassanak, amikor arra a legnagyobb szükség van. A tökéletes motor/ sebességváltó kombinációk maximális teljesítményt biztosítanak. * A változatoktól függően. További részletekért tekintse át a műszaki adatokat, és érdeklődjön a helyi MF márkakereskedőnél vagy viszonteladónál.

7 07 Az egyszerűen használható Fuse Technologies rendszer a legújabb, felhasználóbarát precíziós gazdálkodási és irányítási megoldásokat kínálja. Az új, opcionális Fieldstar 5 terminál a legfejlettebb felhasználóbarát precíziós gazdálkodási csomagot kínálja 9 -os érintőképernyős terminál a sokkal átláthatóbb precíziós gazdálkodási élmény érdekében. Az új Auto-Guide megoldások a kevesebb átfedés révén növelik a gazdaságosságot. Az AgControl lehetővé teszi a szórásmennyiség menet közben történő beállítását, miközben automatikusan minimalizálja az átfedéseket, a kihagyott részeket és a termékpazarlást. TaskDoc részletes adatokat rögzít a munkamenetekről, amelyeket biztonságos módon továbbít az irodába. AgCommand telemetriai rendszer a géppark teljesítményének és kihasználásának nyomon követéséhez. A MASSEY FERGUSONTÓL Gyorsabb munkavégzés a legnagyobb teljesítményigényű munkaeszközökkel is. Akár öt hátsó és három elülső segédhidraulikaszelep, Power Beyond (sorosító csatlakozási) rendszerrel, továbbá áttervezett függesztőszerkezet nagyobb emelőképességgel. A hidraulikarendszer kialakítása révén még a legszélesebb MF 7700 S munkaeszközökkel is gyorsan megy a munka, és a gép is sokoldalúbban használható.

8 08 MF 7700 S Intelligens megoldások a költséghatékony teljesítmény érdekében Vannak, akik azt mondják, hogy a jövőbe tekinteni hiábavaló. A Massey Ferguson és mérnökcsapatunk számára azonban ez mindig izgalmas kihívást jelentett. De ez még nem minden. Mérnökeink mindig is szerették volna úgy befolyásolni a jövőt, hogy az üzemanyag-fogyasztás minimalizálása mellett rendkívül hatékony és erőteljes motorokat kínálhassanak. Ezek a tulajdonságok jelentős hatással lehetnek a vállalkozás nyereségességére, valamint segítenek megfelelni az iparág környezetvédelmi kötelezettségvállalásainak is. Az SCR technológia előnyei a modern gazdálkodás szolgálatában AGCO POWER hathengeres, 6,6 és 7,4 literes motorok LE, motorteljesítmény-szabályozó rendszerrel (EPM) pedig akár 280 LE maximális teljesítménnyel A karbantartást nem igénylő, harmadik generációs SCR technológia csökkenti az állásidőt és a költségeket Turbófeltöltő elektronikus wastegate szeleppel a nagyobb teljesítmény és a minden motorfordulatszámon optimális motorreakció érdekében. A részecskék (PM) kibocsátását optimalizált, nagynyomású, közös nyomócsöves üzemanyag-befecskendezés korlátozza, amelynek révén a legfrissebb T4 Final károsanyag-kibocsátási előírások teljesítéséhez nincs szükség dízel részecskeszűrő (DPF) felszerelésére. Az automatikus alapjárati fordulatszám-csökkentő rendszer mérsékeli a motor alapjárati fordulatszámát az üzemanyag-takarékosság érdekében, és csökkenti a fülkébe szűrődő zaj szintjét, hogy a gépkezelő kényelmesebben dolgozhasson. A traktor teljesítménye mindig rendelkezésre áll, mivel nincs szükség a dízel részecskeszűrő (DPF) regenerálására. Még 2008-ban a Massey Ferguson és az AGCO Power volt az első, aki bevezette az előremutató szelektív katalitikus redukciós (SCR) rendszert, mint a legegyszerűbb, karbantartást nem igénylő megoldást annak elérésére, hogy motorjai anélkül feleljenek meg a legszigorúbb károsanyag-kibocsátási előírásoknak, hogy az a teljesítmény és a termelékenység rovására menne. Ez ma már szabványos megoldásnak számít az ágazatban, de még mindig élen járunk a világszerte , ilyen rendszerrel szerelt traktorunkkal! Miközben segítünk megőrizni a környezetet a jövő generációi számára, a technológiának mindössze egyféle, mégpedig pozitív hatása van a mezőgazdasági vállalkozásokra csökkenti az üzemanyag-számlákat.

9 LE A MASSEY FERGUSONTÓL TELJESÍTMÉNY MF 7700 S TELJESÍTMÉNYGÖRBÉK EPM MAXIMÁLIS TELJESÍTMÉNY Az EPM a teljes tartományban rendelkezésre áll (nem csak maximális teljesítménynél) Állandó teljesítmény a maximális teljesítményhez tartozó fordulatszám és a maximális nyomatékhoz tartozó fordulatszám között NYOMATÉK MF 7700 S NYOMATÉKGÖRBÉK NYOMATÉK EPM-MEL NORMÁL NYOMATÉK A többletnyomaték a teljes tartományban rendelkezésre áll Nagy nyomaték még alacsony fordulatszámnál is MOTORFORDULATSZÁM (ford./perc) Motorteljesítmény-szabályozás több erő akkor, amikor a legnagyobb szüksége van rá A korábban csak a Dyna-4 és Dyna-6 sebességváltókkal szerelt traktorokon elérhető motorteljesítmény-szabályozás (EPM) most az összes MF 7700 S Dyna-VT modellnél is rendelkezésre áll, akár 25 lóerő többletteljesítményt is biztosítva, amikor a legnagyobb szükség van rá. Az EPM azt jelenti, hogy a traktor automatikusan reagál a terhelésre, és annak megfelelően állítja be a befecskendezett üzemanyag mennyiségét, hogy többletteljesítményt nyújthasson pont akkor, amikor Önnek a legnagyobb szüksége van rá. A szállítási üzemmódban és TLT-vel végzett legnehezebb feladatok leküzdésére tervezett korszerű, elektronikus motor- és sebességváltó-vezérlés terhelés alatt vagy nagyobb sebességnél automatikusan nagyobb teljesítményt szolgáltat. MOTORFORDULATSZÁM (ford./perc) Az EPM-et a sebességváltó-elektronika működteti, amely figyelemmel kíséri a sebességváltó és a TLT terhelését és üzemállapotait a haladási sebesség, a sebességváltó terhelése és a TLT működése alapján. Ezeket az információkat aztán közli az elektronikus motorvezérlő rendszerrel, amely ennek megfelelően szabályozza a szükséges üzemanyag pontos mennyiségét és annak befecskendezési idejét. A motorteljesítmény-szabályozási rendszernek nincs szüksége a kezelő beavatkozására, és automatikusan aktiválódik, ha a TLT-vel vagy a hidraulika-rendszerrel történő munkavégzés sebessége meghaladja a 0,1 km/h-t, vagy ha a vontatási, illetve szállítási feladatok sebessége 8 km/h (Dyna-4), 6 km/h (Dyna-6) és 15 km/h (Dyna-VT) felett van. A motorteljesítmény-szabályozó rendszer mindkét feltétel (TLT/ hidraulika és haladási sebesség) teljesülése esetén biztosítja a maximális többletteljesítményt. Kiemelt jellemzők Az EPM a teljes tartományban rendelkezésre áll, nem csak maximális teljesítménynél Állandó, magas teljesítmény a maximális teljesítményhez tartozó fordulatszám és a maximális nyomatékhoz tartozó fordulatszám között Ha az EPM aktív, a nyomaték a teljes fordulatszám-tartományban megnő Stabilan alacsony üzemanyag-fogyasztás a maximális teljesítmény és a maximális nyomaték között.

10 10 A Dyna sebességváltók Ami a hajtóteljesítményt illeti, valóban magasabb fokozatba kapcsoltunk Akár fél-powershift rendszerű, akár fokozatmentes váltóműre van szükség a munka elvégzéséhez, az MF 7700 S traktorok felszereltsége úgy állítható össze, hogy biztosan megfeleljen a gazdasága igényeinek. A Dyna-4 és a Dyna-6 opciók négy és hat fokozat terhelés alatti kapcsolását teszik lehetővé mind a négy sebességcsoportban, amelyek mindegyike a kartámaszon lévő botkormányról, a sebességváltó karral vagy a MultiPad vezérlőkarral vezérelhető (modelltől függően). Multipad vezérlőkar A Multipad vezérlőkarral működtethető a hátsó függesztőmű, a TLT, a táblavégi forduló, a segédhidraulikaszelepek és a sebességtartó automatika, valamint elvégezhető a sebességváltás. A nagyobb kényelem érdekében minden művelet kezelőszerve kézre áll. A kormányoszlop bal oldalán található, egyedülálló MF menetvezérlő kar a PowerShuttle funkció vezérlése mellett sebességváltásra és a kuplung kioldására is használható. Az irányváltó reakciója a kezelő igényei szerint állítható. A Massey Ferguson Dyna-VT fokozatmentes váltóműve továbbra is az egyik legnépszerűbb sebességváltó, amely a maximális termelékenység és hatékonyság mellett kényelmes kezelést tesz lehetővé. A különböző Dyna sebességváltók közös előnyei: Exkluzív és egyszerűen működtethető bal oldali menetvezérlő kar Pedál nélküli működtetés, amely mérsékeli a kezelő kifáradását, és nagyban megkönnyíti a munkáját Rengeteg sebességfokozat a fontos 4 12 km/h közötti munkasebességtartományban, jó átfedéssel egymás között Az alapfelszereltség részét képező Autodrive automatikusan gondoskodik a fel- és visszakapcsolásról a sokoldalúság és a teljesítmény maximalizálása érdekében. A beavatkozási pont újdonságként lehet automatikus és a kívánt motorfordulatszám-paramétereknek megfelelően állítható is A sebességváltót fékezés hatására üres fokozatba kapcsoló funkció a fékpedál lenyomásakor leválasztja a hajtásláncot a motorról Az irányváltás reakciója a váltás kívánt sebességének megfelelően állítható A Dynashift fokozatok váltási intenzitása beállítható Akár 2 előre beállított menetsebesség (változattól függően) N Üres fokozat Tengelykapcsoló kioldása Előremenet Hátramenet Fokozatváltás felfelé Fokozatváltás lefelé Jobbkezes T-kar A Dynashift váltó 4 vagy 6 fokozata közötti fel- vagy visszakapcsoláshoz egyszerűen tolja előre vagy húzza hátra a T alakú sebességváltó kart. A csoportváltáshoz a kar mozgatása közben nyomja meg a csoportváltó gombot. Egyszerű, többfunkciós menetvezérlő A három funkciót egyesítő menetvezérlő kar kényelmes és egyszerű kezelést biztosít. Lehetővé teszi a gépkezelők számára az előre-/hátramenet közötti váltást, a Dynashift sebességfokozatok és sebességcsoportok, valamint az üres fokozat kapcsolását, így a jobb kéz szabad marad a rakodó vagy más munkaeszköz hidraulikájának vezérléséhez.

11 11 VÁLTSON A LEGJOBB OPCIÓRA - Minden idők legjobb sebességváltó-választéka. Egyszerűen használható. Intelligens működtetésű. Hatékony és kényelmes. A MASSEY FERGUSONTÓL MF 7700 S Sebességváltó Dyna-4 Dyna-6 Dyna-VT MF 7714 S l MF 7715 S l l l MF 7716 S l l MF 7718 S l l MF 7720 S l l MF 7722 S l l MF 7724 S l l MF 7726 S l l

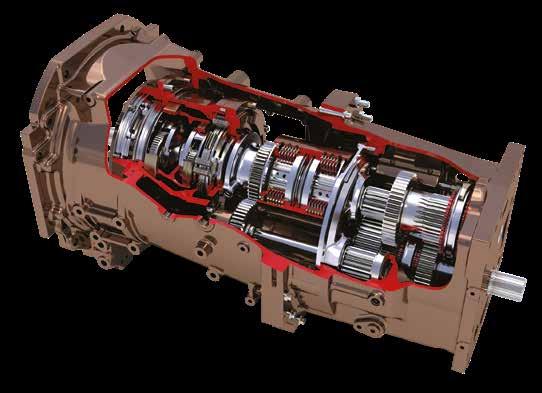

12 12 A Dyna-4 kiemelkedő termelékenységet kínál. A Dyna-4 sebességváltó alapját jelentő dinamikus teljesítmény és hatékony kialakítás továbbra is hihetetlenül finom, terhelés alatti váltást tesz lehetővé a négy sebességfokozat között mind a négy sebességcsoportban, mindig elsőrangú termelékenységet biztosítva. négy sebesség a rugalmasság jegyében A dinamikus működést a Dyna-4 váltómű optimalizált kialakítása biztosítja. A már jól ismert funkciók között a menetvezérlő kar, a pedál nélküli üzem, a négy sebesség terhelés alatti kapcsolása, a fokozatillesztés és az Autodrive is megtalálható. FŐ TARTOMÁNY km/óra SZÁNTÓFÖLDI MUNKAVÉGZÉSRE ELŐRE-/HÁTRAMENETI SEBESSÉG SZÁLLÍTÁS SZÁNTÁS TALAJMŰVELÉS PERMETEZÉS KASZÁLÁS VETÉS HOMLOKRAKODÓVAL VÉGZETT MUNKA VETÉS SZÁNTÁS ETETÉS FORGÓBORONÁZÁS A Dyna-4 négy Dynashift váltást tesz lehetővé minden sebességcsoportban, kiváló átfedést biztosítva a fokozatok között; ez a szántóföldi munkavégzésre szolgáló sebességcsoportban is így van, ami lehetővé teszi, hogy mindig a feladatnak és a körülményeknek megfelelő sebességet választhassa. A B DYNASHIFT CSOPORT C D MOTORFORDULATSZÁM iemelt jellemzők A Dyna-4 kiemelt jellemzői: Kivételes teljesítmény a háztáji gazdaságban, a szántóföldön vagy a közúton a 16 előre- és 16 hátrameneti sebességfokozattal, amelyek mindegyike a kuplungpedál használata nélkül kapcsolható A kezelés egyszerű, és az ergonomikusan elhelyezett kezelőszerveknek köszönhetően kevesebb az ismétlődő mozdulat, ami mérsékeli a kezelő kifáradását és terhelését Rendkívül egyszerű használat a bal oldali menetvezérlő karral, a T-karral vagy a botkormányos kezelőszervvel A pedálos vagy karos működtetési mód közötti választás lehetősége révén a kezelőnek minimális erőt kell kifejtenie, a munka pedig maximális termelékenységgel végezhető Az egyszerű kialakítás és a bevált, megbízható alkatrészek kivételesen finom kezelhetőséget biztosítanak, amelyet erőteljes és tartós felépítés egészít ki AutoDrive pedálos üzemmód automatikus beállítással A fékpedál üres fokozatba kapcsolja a sebességváltót

13 kifinomult teljesítmény 13 A dinamikus teljesítmény a Dyna-6 sebességváltó esetében alapvető jellemzőnek számít. Most ez a rendkívül megbízható, fél-powershift sebességváltó még kifinomultabb formában jelenik meg. A ma elérhető legjobb fél-powershift sebességváltónak számító Dyna-6 a könnyű kezelhetőséget ötvözi a tökéletes hatékonysággal, hogy a gép kezelése rendkívüli élmény legyen. A Dyna-6 a négy csoport mindegyikében egyedülállóan sima Dynashift váltást tesz lehetővé a 6 fokozat között, így a terhelés alatti kapcsolás széles sebességtartományban rugalmasan oldható meg, ami maximális szántóföldi teljesítményt biztosít. A Dynashift fokozatai és a sebességcsoportok között egyaránt terhelés alatt lehet váltani, a kuplungpedál működtetése nélkül. A Dyna-6 alapáras funkciói között az Eco rendszer is megtalálható; ez maximális előremeneti sebességnél csökkenti a motor fordulatszámát, ami csökkenti a menetzajt és az üzemanyag-fogyasztást. Az MF 7720 S MF 7726 S Dyna-6 modelleknél alapfelszereltség a 40 km/h Super Eco sebességváltó, amely 40 km/h sebességnél csökkenti a motor fordulatszámát, ezáltal a legalacsonyabb üzemanyagfogyasztást garantálja, és mérsékeli a menetzajt a géppel végzett szállítás során. FŐ TARTOMÁNY km/óra SZÁNTÓFÖLDI MUNKAVÉGZÉSRE ELŐRE-/HÁTRAMENETI SEBESSÉG SZÁLLÍTÁS Könnyű és közepesen nehéz szántóföldi munka alacsony fordulatszámnál: TALAJMŰVELÉS PERMETEZÉS KASZÁLÁS VETÉS Nehéz szántóföldi munka: SZÁNTÁS FORGÓBORONÁZÁS VETÉS ETETÉS FORGÓBORONÁZÁS A Dyna-6 révén a kezelő minden sebességcsoportban hat Dynashift fokozat között válthat, ami összesen 24 előre- és 24 hátrameneti sebességfokozatot biztosít, kiváló átfedéssel az egyes fokozatok között és összesen kilenc sebességfokozattal a szántóföldi munkavégzésre szolgáló sebességcsoportban. A B C DYNASHIFT CSOPORT D E F MOTORFORDULATSZÁM A MASSEY FERGUSONTÓL iemelt jellemzők A Dyna-6 kiemelt jellemzői: Hat Dynashift (terhelés alatt kapcsolható) fokozat Maximális termelékenység a 24 előremeneti és 24 hátrameneti fokozattal Három funkcióval rendelkező menetvezérlő kar irányváltás, kuplungkioldás, fokozatváltás felfelé és lefelé Kilenc sebességfokozat a szántóföldi munkavégzésre szolgáló sebességcsoportban Alacsony motorfordulatszám (Eco) mellett elérhető, 40 vagy 50 km/h-s végsebesség Az Eco funkcióval a végsebesség alacsony motorfordulatszám mellett érhető el, ami jelentős zaj- és üzemanyagfogyasztás-csökkenést eredményez Az MF 7720 S MF 7726 S Dyna-6 modelleket 40 km/h Super Eco sebességváltóval szerelik, amely 40 km/h sebességnél csökkenti a motor fordulatszámát, ezáltal a legalacsonyabb üzemanyag-fogyasztást garantálja, és mérsékeli a menetzajt a géppel végzett szállítás során. Sebességtartó automatika két beállítható értékkel (C1/C2) A fékpedál üres fokozatba kapcsolja a sebességváltót Az irányváltó érzékenysége szabályozható, eltérő beállításokkal az előre- és hátramenethez A Dynashift (terhelés alatt kapcsolható) fokozatok kapcsolásának érzékenysége állítható * A piaci igényektől / helyi előírásoktól függően.

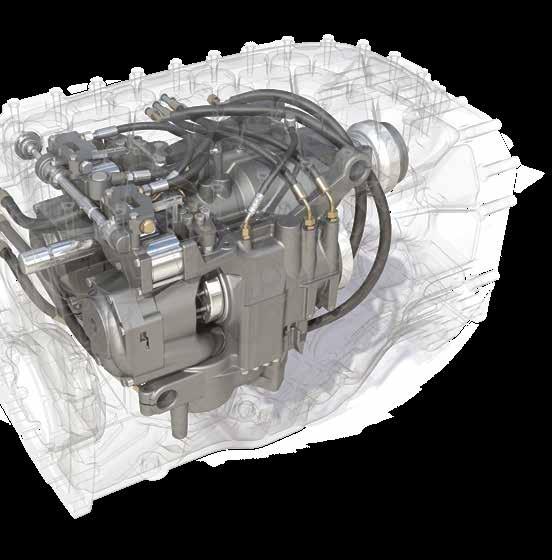

14 14 a határok nélküli traktorsebességváltó A fokozatmentesen kapcsolható Dyna-VT sebességváltó formájában egy olyan erőátviteli rendszert fejlesztettünk ki, amely könnyű használatával és precizitásával az összes többi sebességváltót felülmúlja. A Dyna-VT egy bevált, kifinomult sebességváltó, amely óráról órára egyenletesen biztosítja a műveletekhez szükséges erőt. A kezelő könnyen elsajátíthatja a kezelését, hiszen ez a legkönnyebben megérthető működésű sebességváltó, és a legtöbbet hozhatja ki belőle; emellett az új kezelők is hamar összeszokhatnak a géppel. A motorteljesítményszabályozással kombinálva a Dyna-VT lehetővé teszi, hogy optimális teljesítménnyel, a lehető leghatékonyabban és legazdaságosabban üzemeltethesse a traktort. F 7700 S Kiemelt jellemzők A Dyna-VT kiemelt jellemzői: 0,03 40 km/h vagy 50 km/h* sebesség 40 km/h Super Eco vagy 50 km/h* Eco sebesség Két sebességcsoport közül lehet választani, ezáltal a nyomaték a különböző alkalmazásokhoz optimalizálható Karos, pedálos vagy automatikus üzemmód C1/C2 előre beállítható haladási sebesség A Supervisor szabályozórendszer maximalizálja a teljesítményt változó terhelés mellett A dinamikus traktorvezérlés (DTM) fenntartja a beállított haladási sebességet a teljesítmény (motorfordulatszám) automatikus, terheléshez igazodó szabályozásával Motorteljesítmény-szabályozó rendszerrel is kapható, amely szükség esetén fokozza a teljesítményt Aktív megállítás Kiváló hatékonyság és kiemelkedő kényelem Állítható pedálérzékenység Előre beállított menetsebességek közötti váltás (C1 és C2) Üres sebességfokozatba kapcsolás a fékpedál lenyomásával * A piaci jogszabályoktól függően.

15 A Supervisor szabályozórendszer A Supervisor szabályozórendszer folyamatosan készenlétben van, és akkor aktiválódik, amikor a motor fordulatszáma a terhelés hatására lecsökken. A Supervisor szabályozórendszer előnye abban áll, hogy amikor a motort érő terhelés megnő, és a fordulatszám csökken, a sebességváltó a maximális teljesítmény fenntartása érdekében a TLT-s alkalmazások, szántóföldi munkák vagy szállítás esetében egyaránt automatikusan csökkenti a menetsebességet. Amikor a rendszert az előre beállított haladási sebességet rögzítő C1 és C2 gombbal együtt használják, a traktor a terhelés változásai során mindvégig maximális teljesítményen működik, és a rendszer automatikusan visszaállítja a traktor sebességét a kívánt szintre 15 A MASSEY FERGUSONTÓL Motorterhelés Motorfordulatszám (ford./perc) Állandó menetsebesség Az eredeti Dyna-VT váltómű a precíz mérnöki munka, a garantált termelékenység, a teljes kezelői kényelem és a mindenkor optimális üzemanyag-felhasználás igazi megtestesülése. Az olyan kiegészítő funkciók, mint például a dinamikus traktorvezérlés (DTM) a legkönnyebben kezelhetővé teszik ezt a típust a jelenleg kapható sebességváltók között. Fokozatok nélküli precizitás A Dyna-VT kezelése bámulatra méltóan egyszerű, és változó körülmények között is rendkívül jól működik. Nincs fokozatváltás, nincsenek rántások, és sohasem szakad meg az erőátvitel és a teljesítményleadás. Az egyedülálló menetvezérlő karral az irányváltás és a sebességváltás kényelmesen és problémamentesen oldható meg. A Dyna-VT sebességváltóval együttműködő dinamikus traktorvezérlés karral és pedállal vezérelt üzemmódban egyaránt a traktor terhelésének megfelelően automatikusan szabályozza a motor fordulatszámát, fenntartva a kívánt haladási sebességet, miközben a motor fordulatszámát a lehető legalacsonyabban tartja ford./ perc fordulatszámon működik, és a kezelő ebben a tartományban beállíthatja az alsó és felső határértéket. A DTM aktiválható a TLT-vel, a függesztőművel vagy a hidraulikával. Az eredmény: simább, egyenletesebb haladás és kiváló üzemanyag hatékonyság. Az ÚJ motorteljesítmény-szabályozás (EPM), amely már a Dyna-VT sebességváltóval is elérhető, azt jelenti, hogy a traktort automatikusan reagál a terhelésre, és annak megfelelően állítja be a befecskendezett üzemanyag mennyiségét, hogy többletteljesítményt nyújthasson pont akkor, amikor Önnek a legnagyobb szüksége van rá. A szállítási üzemmódban és TLT-vel végzett legnehezebb feladatok leküzdésére tervezett korszerű, elektronikus motor- és sebességváltó-vezérlés terhelés alatt vagy nagyobb sebességnél automatikusan nagyobb teljesítményt szolgáltat. Dinamikus traktorvezérlés (DTM): Ahogy a terhelés (piros vonal) a körülményeknek megfelelően változik, úgy állítja be automatikusan a Dyna-VT a megfelelő motorfordulatszámot (szürke vonal) a menetsebesség állandó, valamint az üzemanyag-fogyasztás és a zajterhelés minimális szinten tartásához. km/óra Egyszerű, fokozatmentes sebességszabályozás a mászósebességtől egészen 50 km/h-ig* A piaci jogszabályoktól függően* *km/óra

16 16 Üdvözöljük a kihelyezett irodájában A modern traktortervezés kezdeteitől fogva mindig is elismerték a Massey Ferguson vezetőfülkéinek kiválóságát, és az MF 7700 S ezt az örökséget még egy lépéssel tovább viszi. Ennek érdekében nagyon keményen dolgozunk, hogy Ön egyszerűen, napról napra learathassa a babérokat egy rendkívül termelékeny, a kényelmet, csendes üzemet, könnyű használhatóságot és a kiváló minőséget magában ötvöző környezetben. Mert tisztában vagyunk azzal, hogy az a gépkezelő végzi termelékenyen a munkáját, aki nyereséget termel a vállalkozása számára. És ez még nem minden! Minél jobban felszerelt egy traktor az előtte álló feladathoz, annál könnyebben és hatékonyabban lehet elvégezni az adott munkát. Ez egy másik olyan terület, ahol az MF 7700 S valóban kiemelkedik a mezőnyből: gazdag alapfelszereltsége mellett számos módon specifikálható, különböző belső kialakítású fülkékkel rendelhető, amelyek az összes opcióval rendelkeznek, amire Önnek csak szüksége van. Új MF 7700 S traktorját teljesen a gazdasága igényeire szabhatja. Ergonómia Minden szükséges elem egy helyen, hogy a munkanap zökkenőmentesen teljen. Könnyű beszállás a fülkébe, a kritikus üzemi információk az új műszerfalon ott jeleníthetők meg, ahol szüksége van rájuk, a fontosabb kezelőszervek pedig kényelmesen elérhető helyen, a jobb oldali kartámaszban kaptak helyet. Ez a traktor kifejezetten a kezelő szempontjait figyelembe véve készült. Hatékony Megsokszorozza vállalkozása termelékenységét, időt takarít meg, és új alapokra helyezi a munkavégzést. A fülke kiváló, 360 -os kilátást biztosít, így a munkaeszközökkel történő munkavégzés hatékonyabbá, a közúti közlekedés pedig biztonságosabbá válik. Legyen hatékonyabb a hosszú munkanap során az új MF Quadlink rugózott mellső híd, a fülkerugózás, valamint a vezetőülések széles választéka révén. Essential, Efficient vagy Exclusive az Öné a választás! - Három változat különféle munkákhoz Nincs szükség kompromisszumra, csak ki kell választania, hogy melyik felel meg legjobban az üzleti igényeinek és céljainak. Lehetősége van arra, hogy az igényeinek pontosan megfelelő komfortszintet és felszereltséget válassza Szabad választás a lehetőségek között Szabja személyre igényei szerint MF 7700 S traktorját az Ön által választott sebességváltóval, fülkekialakítással és felszereltséggel. A kis extrák nagy különbséget jelentenek Néha az apró részletek is nagy változást tudnak okozni a munkájában. Az MF 7700 S fülke számos kényelmi funkcióval rendelhető. Ezek között megtalálható a villogó jelzőfény automatikus bekapcsolása közúti haladáskor, a belső világítás késleltetett kikapcsolása és a munkalámpák automatikus kikapcsolása a nap végén, kiegészítő aljzatok mobiltelefon vagy laptop csatlakoztatásához, rádió és MP3-lejátszó (USB, Aux és CD), Bluetooth csatlakoztatási lehetőség, légrugós, elfordítható ülés, teleszkópos külső tükrök, és elektromos jégmentesítés, valamint automata légkondicionáló. Az opcionális, akár 16 db LED munkalámpa rendkívüli fényerejével nappallá változtatja az éjszakát. A fülkerugózás fokozza a kényelmet Kétféle fülkerugózási megoldás áll rendelkezésre: mechanikus és ÚJ aktív mechanikus. Mindkét rendszer korábban példa nélküli kényelmet biztosít a fülkében tartózkodó kezelő számára. Az ÚJ aktív mechanikus rendszer szilentblokk-perselyek és rugós rásegítésű lengéscsillapítók optimális csillapítást biztosítanak minden vezetési helyzetben, és csökkentik a fülke emelkedését és süllyedését, illetve kilengését. Az aktív mechanikus fülkerugózás állítható, lehetővé téve a kezelő számára, hogy szabályozza a rugózás keménységét. Az állítási lehetőségnek köszönhetően a kezelő a rugózási érzetet mindig a különféle terepviszonyokhoz és a sebességhez igazíthatja. Szabja személyre a tető kialakítását A tető típusának megválasztásával személyre szabhatja MF 7700 S sorozatú traktorját a rakodóra való rálátás vagy a fülke szellőzésének javítása céljából. Standard tető tetőablakkal Visio tető FOPS rendszerrel

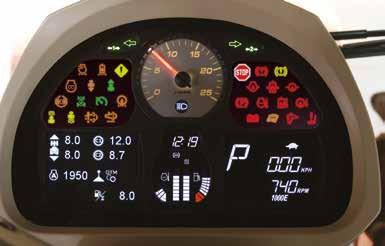

17 17 A MASSEY FERGUSONTÓL Új műszerfal SIS-szel beállítási és információs képernyővel (Setup and Information Screen) A keskenyre szabott műszerfal révén a 70 x 52 mm-es színes képernyőn (beállítási és információs képernyő, SIS) megjelenített üzemi adatok gyorsan, egyértelműen és könnyen elemezhetők. A képernyő mérete és felbontása is nagyobb, mint a korábbi típusé, így könnyebben leolvashatók a traktor teljesítményére, a munkaterületre, a munkatávolságra, az üzemanyag- és a karbamid-fogyasztásra vagy a motor és a sebességváltó hőmérsékletére vonatkozó információk. A színes műszerfal emellett a teljes munkanap során jobb kilátást tesz lehetővé, különösen rossz látási viszonyok között, vagy az éjszakai munkavégzéskor. A beépített óra segítségével minden időben elvégezhető. MF 7700 S

18 18 Essential Az egyszerű kezelés új definíciója ESSENTIAL Az Essential ugyan az alapfelszereltséget jelenti az MF 7700 S sorozatban, de ez nem vehető észre rajta. Az összes olyan fontos elemet biztosítja, amelyet ügyfeleink elvárnak a Massey Fergusontól, ötvözi az egyszerűséget, a könnyű használatot és a sokoldalúságot, hogy mindenféle sallang nélkül megfeleljen az erőt és teljesítményt igénylő feladatoknak. Az Essential modellekben a jobb kartámaszba épített konzolon található a sebességváltót vezérlő T-kar, a kézi gázkar, a tárolt motorfordulatszám (A) kapcsolója, valamint a függesztőmű-vezérlés. A maximális kényelem és irányíthatóság érdekében az összes fontosabb kezelőelem egy karnyújtásnyira található, bármilyen feladatról is legyen szó. A konzolon a segédhidraulikaszelepek és a TLT kezelőszervei is megtalálhatók. A jobb oldali fülkeoszlopon találhatók a kevésbé gyakran használt kapcsolók, munkalámpák kapcsolói és a gyújtáskapcsoló. A munkalámpák és a figyelmeztető forgófények vezérlőpaneljei Elektronikus függesztőművezérlés a Opcionálisan akár négy reteszelhető segédhidraulikaszelep is választható Az Essential felszereltségű traktorok multifunkciós rakodóvezérlő botkormánnyal is rendelhetők, amely tökéletesen alkalmas a teljesen kompatibilis Massey Ferguson rakodók működtetésére. A kifejezetten az MF rakodókkal történő használatra kifejlesztett multifunkciós rakodóvezérlő botkormány kialakítása problémamentes kezelést tesz lehetővé, emellett a sebességváltó bizonyos funkciói, például a menetirány váltása is vezérelhetők róla az egyszerű, hatékony anyagmozgatás érdekében, történjen az akár a gazdaságban, akár a szántóföldön. Opcionálisan akár négy reteszelhető segédhidraulika-szelep is választható Sebességváltó kar a könnyű sebesség-, és csoportváltáshoz Kézi gázkar Elektronikus felfüggesztés vezérlés Függesztőmű mélységének szabályozása Az Essential csomag esetén az alapfelszereltség része többek között: Vezérlőközpont a sebességváltót vezérlő T-karral Dyna-4 vagy Dyna-6 AutoDrive funkcióval Fékezéskor üresbe váltás Eltárolt motorfordulatszám (A) Légkondicionálás kézi szabályozással Az Essential felszereltséghez rendelhető opciók: QuadLink mellsőhíd-rugózás Mechanikus fülkerugózás Integrált mellső függesztőmű 1000 Eco hátsó TLT Homlokrakodóhoz gyárilag előkészített traktor multifunkciós mechanikus* Zárt központú, terhelésérzékeléses hidraulika-rendszer* AgCommand előkészítés Új Fieldstar 5 terminál a teljes precíziós gazdálkodási csomaghoz; tartalmazza az Auto-Guide sorvezető rendszert, az AgControl mennyiségszabályozást és a TaskDoc funkciót, valamint a videó- és ISOBUS-kompatibilitást a részleteket lásd a 34. oldalon Panorámafülke a jobb oldalon polikarbonát ablakkal* * MF 7714 S MF 7718 S

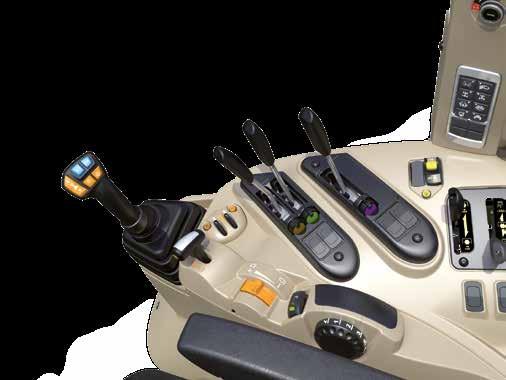

19 19 Mechanikus vezérlésű multifunkciós botkormány Mellső és hátsó TLT kapcsolói és automatikus TLT-funkció Az opcionális Essential panorámafülke A MASSEY FERGUSONTÓL Motor és sebességváltó szabályozás Az MF 7700 S sorozat panorámafülkéje akadálymentes rálátást biztosít a gép jobb oldalára, így az oda szerelt munkaeszközök biztonságosan és hatékonyan működtethetők. A széles, egy darabból álló polikarbonát szélvédő rendkívül kemény, és megvédi a kezelőt a szétrepülő törmelékekkel szemben. Autodrive funkció A speciális karcálló bevonat és ablakmosó/-törlő rendszer minden körülmények között kiváló kilátást biztosít. Kommunális és közútkarbantartási munkákhoz a fülke a figyelmeztető fényjelzések és jelek felszerelésére szolgáló tartókonzolokkal és vezetékezéssel is ellátható. Kézi gázkar Ez a fülkeopció lehetővé teszi, hogy a gazdálkodó/bérművelő vállalkozó a helyi hatóságok részére alvállalkozásban végzett közútkarbantartási munkákkal bővítse tevékenységi körét.

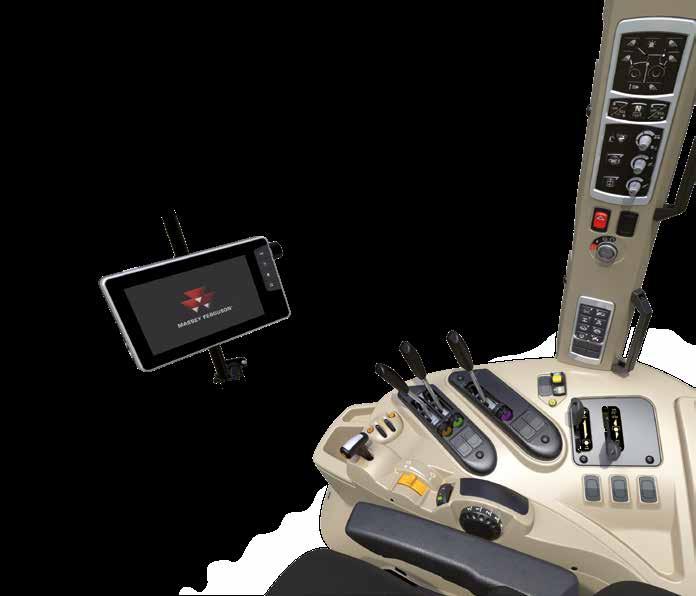

20 20 Efficient Korszerű felszerelések a munka hatékonyságának növelése érdekében EFFICIENT Az Efficient az MF 7700 S sorozat középső felszereltségi csomagja, amely a kialakítása révén hatékonyabbá és eredményesebbé teszi a munkáját. Választhatja a Dyna-6 vagy a Dyna-VT sebességváltót, a kartámaszba épített vezérlőkonzolt, valamint mechanikus vagy elektromos vezérlésű segédhidraulika-szelepeket. A kulcsjellemzőinek köszönhetően a termelékenység növelésére tervezett Efficient felszereltség révén a kezelő gyorsabban, jobb minőségben és pontosabban végezheti munkáját, miközben munkanapja rendkívül kényelmes és ergonomikus környezetben telik, és a gép megbízhatósága miatt az állásidőtől sem kell tartania. Tartsa kézben a legkorszerűbb és legnehezebben kezelhető munkaeszközök irányítását, hogy kihasználhassa fokozott termelékenységük előnyeit. Az Efficient csomag esetén az alapfelszereltség része többek között: Dyna-6 Autodrive vagy Dyna-VT sebességváltó Kartámaszba épített vezérlőkonzol T alakú karral Előre beállítható haladási sebességek és egyszerre kezelhető fék és kuplung (Clutch Effect funkció) QuadLink mellső híd Alapkivitelű légkondicionáló rendszer Mechanikus fülkerugózás Zárt központú, 110 l/perc térfogatáramú hidraulika-rendszer Elektromos és mechanikus működtetésű segédhidraulika-szelepek A munkalámpák és a figyelmeztető forgófények vezérlőpaneljei Elektronikus függesztőművezérlés Az Efficient felszereltséghez rendelhető opciók: 50 km/h Eco Dyna-6 és Dyna-VT MultiPad vezérlőkar Automata légkondicionáló berendezés Rádió, CD, MP3, Bluetooth-csatlakozás, USB és előlapi AUX-csatlakozó Elektromosan fűthető és állítható tükrök Datatronic 4 a traktor összes funkciójának vezérléséhez Integrált mellső függesztőmű független szelepvezérléssel SpeedSteer Homlokrakodóhoz gyárilag előkészített traktor multifunkciós elektronikus botkormánnyal Mechanikus aktív fülkerugózás AgCommand Új Fieldstar 5 terminál a teljes precíziós gazdálkodási csomaghoz; tartalmazza az Auto-Guide sorvezető rendszert, az AgControl mennyiségszabályozást és a TaskDoc funkciót, valamint a videó- és ISOBUSkompatibilitást a részleteket lásd a 34. oldalon * A piaci igényektől / helyi előírásoktól függően. Akár négy hátsó segédhidraulika-szelep 2 elektronikus + 2 mechanikus alapfelszereltségként 2 elektronikus + 2 elektronikus opcionálisan Sebességváltó vezérlőkar Elektronikus felfüggesztés vezérlés Függesztőmű mélységének szabályozása Kézi gázkar

21 21 Az Efficient fülkefelszereltség kezelőszervei opcionális botkormánnyal A MASSEY FERGUSONTÓL Az Efficient felszereltségű traktorok multifunkciós botkormánnyal is rendelhetők. A multifunkciós botkormány segítségével a mellső függesztőmű is vezérelhető, aminek köszönhetően még nagyobb termelékenység érhető el az elöl vagy hátul függesztett munkaeszközökkel végzett munka során. A kifejezetten az integrált mellső függesztőmű-rendszerrel történő használatra tervezett, egyedülálló multifunkciós botkormány kialakítása problémamentes kezelést tesz lehetővé, emellett a sebességváltó bizonyos funkciói, például a menetirány váltása is vezérelhetők róla a silózott takarmány rakodása vagy a hókotrás során. Ezen kívül a H3/H4 kapcsolók olyan egyéb funkciók vezérlésére is beállíthatók, mint például a hátsó függesztőmű vagy a sebességtartó automatika működtetése. Ez a multifunkciós botkormány, amely tökéletesen alkalmas a Massey Ferguson MF rakodók működtetésére, a gazdaságban és a szántóföldön egyaránt hatékony anyagmozgatást tesz lehetővé. A multifunkciós botkormány főbb funkciói: A. Elülső függesztőmű emelése vagy hátsó szelepvezérlés + B. Elülső függesztőmű süllyesztése vagy hátsó szelepvezérlés - C. Elülső vagy hátsó szelepvezérlés + D. Elülső vagy hátsó szelepvezérlés - C B Beállítható funkcióvezérlő kapcsolók vagy a rakodó működtetésekor a 3-as és 4-es rakodófunkció Irányváltás vezérlése D A Sebességfokozat/- csoport váltása A Datatronic vezérlőkonzol-kijelző egység Az Efficient felszereltségű traktorokhoz opcióként elérhető Datatronic 4 vezérlőkonzol-kijelző egység információi egy tökéletesen elhelyezett, 7"-os színes képernyőn jelennek meg, amely a kezelőtől jobbra található. A Datatronic 4 a traktorra vonatkozó, fontos adatokat, memóriafunkciókat és feladatokat rögzít és jelenít meg, továbbá felügyeli a fordulókezelő rendszer automatizálását, a pótkocsi kormányzott tengelyének vezérlését és a kettős munkaeszköz-vezérlést. A Datatronic 4 egy kamerához is csatlakoztatható, hogy a kezelő jobban ráláthasson a hátulra felszerelt munkaeszközökre és pótkocsikra.

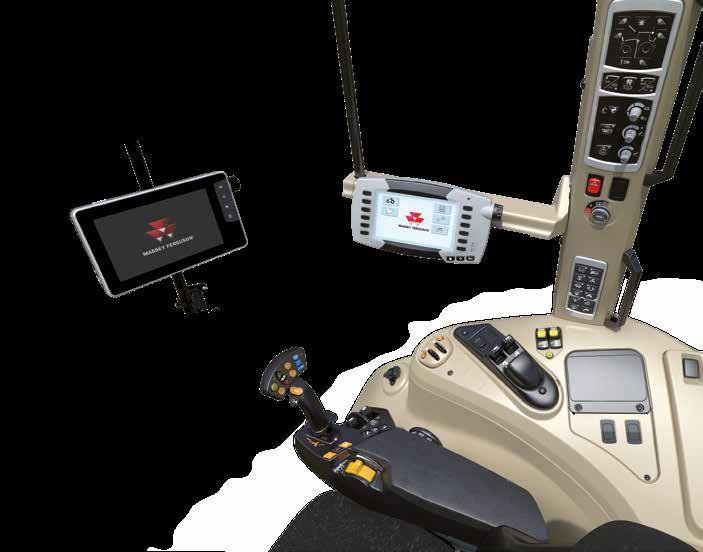

22 22 Exclusive csomag A termelékenység és az innováció tökéletes kifejeződése Az Exclusive a magas felszereltségi szint sokoldalúságának és kifinomultságának kombinációja olyan kezelők számára, akik ergonómiai, kényelemi és automatizáltsági szempontból fejlett funkciókkal és tulajdonságokkal rendelkező traktort keresnek. EXCLUSIVE Ez a felszereltségi csomag azok számára ideális, akik intenzíven, nagyüzemi keretek között gazdálkodnak, és olyan korszerű jellemzőkre van szükségük, amelyek biztosítják a költséghatékony működést vállalkozásuk számára. Az Exclusive kartámasz számos előnyös jellemzővel rendelkezik, többek között rendkívül kényelmessé és praktikussá teszi a gyakran használt kezelőszervek egyszerre történő működtetését. Az Exclusive modelleken a Datatronic 4 vezérlőkonzol-kijelző egység is alapfelszereltségnek számít. Használja a 7"-os színes kijelzőt a traktorra vonatkozó fontos információk és a rögzített adatok megtekintéséhez és a memóriafunkciók használatához. A Datatronic 4 emellett felügyeli a fordulókezelő rendszer automatizálását, a vontatott munkaeszközök vezérlést (TIC) és a kettős munkaeszköz-vezérlést. ISOBUS-kompatibilitása révén Az Exclusive felszereltséghez rendelhető opciók: Kartámaszba épített vezérlőkonzol Multipad karral Dyna-6 Autodrive vagy Dyna-VT sebességváltó Előre beállítható haladási sebességek és egyszerre kezelhető fék és kuplung (Clutch Effect funkció) QuadLink mellső híd Automata légkondicionáló berendezés Elektromosan fűthető és állítható tükrök Datatronic 4 a traktor összes funkciójának vezérléséhez videókompatibilitással Kettős munkaeszköz-vezérlés és fordulókezelő rendszer AgCommand Zárt központú, 110 l/perc térfogatáramú hidraulika-rendszer 4 elektronikus vezérlésű, billenőkapcsolóval működtethető segédhidraulika-szelep Mechanikus aktív fülkerugózás Az Exclusive felszereltséghez rendelhető opciók: Rádió, CD, MP3, Bluetooth-csatlakozás, USB és előlapi AUX-csatlakozó SpeedSteer Integrált mellső függesztőmű független szelepvezérléssel Új Fieldstar 5 terminál a teljes precíziós gazdálkodási csomaghoz; tartalmazza az Auto-Guide sorvezető rendszert, az AgControl mennyiségszabályozást és a TaskDoc funkciót, valamint a videó- és ISOBUS-kompatibilitást a részleteket lásd a 34. oldalon Homlokrakodóhoz gyárilag előkészített traktor multifunkciós elektronikus botkormánnyal * A piaci igényektől / helyi előírásoktól függően. megszünteti a fülkében uralkodó rendetlenséget, és egyszerűbbé teszi a munkaeszközök kezelését; a Datatronic 4 kamerához is csatlakoztatható a pótkocsi kormányzott tengelyének vezérléséhez. Az Exclusive csomag révén optimális hatékonysággal üzemeltetheti a legkorszerűbb és legnehezebben kezelhető munkaeszközöket, így kihasználhatja fokozott termelékenységük előnyeit. Függesztőmű mélységének szabályozása Kézi gázkar Multipad botkormány Mellső és hátsó TLT kapcsolói és automatikus TLT-funkció Billenőkapcsolóval működtethető segédhidraulikaszelep-vezérlő Motor és sebességváltó szabályozás

23 23 Az Exclusive felszereltségű fülke kezelőszervei botkormánnyal A MASSEY FERGUSONTÓL C1/C2 előre beállított menetsebesség kezelőszervei Segédhidraulikaszelepek választható vezérlése Beállítható funkcióvezérlő kapcsolók vagy a rakodó működtetésekor a 3-as és 4-es rakodófunkció Hátsó függesztőmű kezelőszervek TLT rákapcsolás Eltárolt motorfordulatszám (A) Előremenet/hátramenet irányváltó kar Fordulókezelő rendszer műveletsorrendjének aktiválása C B D A Haladási sebesség kezelőszervek Előremenet/hátramenet irányváltó karok

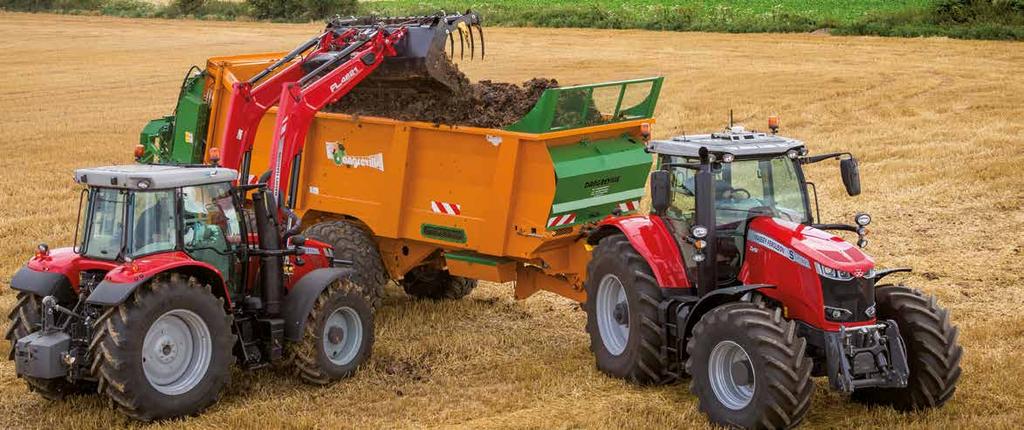

24 24 Működtesse rakodóját úgy, ahogy azt csak a Massey Ferguson teszi lehetővé Ha új MF 7700 S traktorját Massey Ferguson homlokrakodóval együtt vásárolja meg, a traktort rendelésre teljesen elő tudjuk készíteni a Massey Ferguson MF rakodó felszereléséhez. A traktorra a gyárban felszereljük a rakodó tartókeretét, amely így a gép szerves részét képezi; a keret tervezésekor fontos szempont volt a maximális kormányozhatóság és a megfelelő karbantartási hozzáférés biztosítása. Teljes körű irányítás Az opcionális mechanikus multifunkciós botkormány a sokoldalúság növelése érdekében további sebességváltó-funkciókkal rendelkezik, mint pl. a munkavégzés közbeni menetirány- és sebességváltás. A rakodó hidraulikus vezérlésének intelligens új kiegészítője a 3rd Live rendszer, amely lehetővé teszi, hogy a kezelő egyidejűleg nyissa szét/csukja össze a markolót, és billentse meg vagy húzza be a munkaeszközt. Ez a funkció remek fogadtatásra talált a Massey Ferguson teleszkópos rakodóknál, és most már az MF FL rakodósorozathoz is kapható. A keskeny motorháztető és a műszerfal kialakítása nagyszerű kilátást biztosít a kezelő számára. Az opcionális Visioline tető javítja a felemelt terhekre történő rálátást, és különösen hasznos például akkor, amikor bálákat rak egymásra. A Massey Ferguson legújabb fékrendszereibe épített új Clutch Effect funkció úgy is beállítható, hogy a fékpedál lenyomásakor üres fokozatba kapcsolja a sebességváltót, így lehetővé teszi, hogy a kezelő egyszerre a féket és a kuplungot is működtesse, ezáltal biztonságosabbá, egyszerűbbé és sokkal kényelmesebbé téve a rakodó működtetését. Kiemelt jellemzők A traktor/rakodó kombináció kiemelt jellemzői: Rugalmas terület alkalmazások széles skálájához Opcionális multifunkciós botkormány menetirány- és sebességváltási funkciókkal a sokoldalúság fokozása érdekében Kiváló kilátás a motorháztető és a keskeny műszerfal okos kialakításának köszönhetően Gyárilag felszerelt rakodótartó segédkeret az univerzális traktor optimális teljesítménye érdekében 3rd Live rendszer: a rakodó hidraulikus vezérlésének intelligens új kiegészítője, amely lehetővé teszi, hogy a kezelő egyidejűleg nyissa szét / csukja össze a markolót, és billentse meg vagy húzza be a munkaeszközt. Optimális manőverezhetőség és karbantartási hozzáférés Opcionális Visioline tető* leeső tárgyak elleni védelemmel (FOPS) Kiváló kormányozhatóság kis fordulási sugárral, SpeedSteer rendszerrel, valamint gyorsan reagáló motorral és hidraulikával * MF 7714 S MF 7718 S Irányváltás vezérlése B E F Sebességfokozat/-csoport váltása D Rakodó kezelése A botkormány fő funkciói: A. Emelés B. Süllyesztés C. Kanál töltése D. Kanál ürítése C A Kombinált funkciók: A és C: Emelés és kanáltöltés A és D: Emelés és kanálürítés B és C: Süllyesztés és kanáltöltés B és D: Süllyesztés és kanálürítés A és C és E: Emelés és a markoló összecsukása A és D és F: Emelés és a markoló szétnyitása Kombinált funkciók 3rd Live rendszerrel: C és E: Kanáltöltés és a markoló összecsukása D és F: Kanálürítés és a markoló szétnyitása A és C és E: Emelés, kanáltöltés és a markoló összecsukása A és D és F: Emelés, kanálürítés és a markoló szétnyitása Visio tető FOPS rendszerrel

25 25 A MASSEY FERGUSONTÓL Ennek a botkormánynak az a szépsége, hogy a kezelő a menetirányváltást és a rakodó működtetését egyszerre végezheti anélkül, hogy a kezét levenné a kormánykerékről. MF 7700 S MF FL sorozatú rakodók párhuzamos emelőkarok párhuzamos vezetésű emelőkarokkal nélkül MF FL.4227 MF FL.4323 MF FL.4327 MF FL.4621 MF FL.4624 MF FL.4628 MF FL.4722 MF FL.5029 MF FL.5033 Modellek, amelyekkel kompatibilis MF 7714 S/ MF 7715 S/ MF 7716 S/ MF 7718 S l l l l l l MF 7720 S/ MF 7722 S l l l l l MF 7724 S/ MF 7726 S* l l l l l Maximális emelési magasság - a forgócsapnál mérve MF 7714 S/ MF 7715 S/ MF 7716 S/ MF 7718 S m 4,25 4,25 4,25 4,55 4,6 MF 7720 S/ MF 7722 S m 4,55 4,6 4,7 MF 7724 S/ MF 7726 S* m 4,55 4,6 4,6 4,7 4,96 4,96 Maximális ürítési szög maximális magasságon 56,5 56,5 56, Maximális visszaforgatási szög talajszinten Fok ,5 49, Tolóerő - a forgócsapnál Kg Tolóerő - 800mm-re a forgócsaptól Kg Visszaforgatási erő 1,5m magasan Kg Ásási mélység mm *: Az FL 4624/FL4628 típus nem kompatibilis a gyárilag felszerelt segédkerettel

26 26 A sokoldalúság optimalizált költségeket jelent Az MF 7700 S traktort minden feladatra felkészítették MF 7700 S A vonóerő új dimenziója A traktor teljesítménye semmit sem ér, ha nem lehet átadni oda, ahol igazán szükség van rá: a talajra. Mérnökeink kemény munkájának köszönhetően garantálni tudjuk, hogy gépeink ereje valóban kihasználható. Az MF 7700 S traktorokhoz rendelhető kerékméretek és pótsúlyok széles választéka javítja a vonóerőt, és mérsékeli a talajtömörítést a kedvezőbb üzemeltetési költségek és a magasabb terményhozamok érdekében. Ennek része a hatalmas, 2,05 m átmérőjű hátsó kerék az MF 7722 S, MF 7724 S és MF 7726 S Dyna-6 modelleken, amelynek révén a traktorok pontosan az elvégzendő feladatokra szabhatók a maximális vonóerő és a minimális taposási kár, valamint a lehető legalacsonyabb üzemanyagfogyasztás érdekében. Ez része a talaj megőrzése és a termőföld jövő generációk számára történő megőrzése iránti elkötelezettségünknek. A megnövelt vonóerő és a csekély talajtömörítő hatás a megfelelő pótsúly és gumiabroncsok kiválasztásával érhető el, utóbbiba beleértve a megfelelő keréknyomást is. 2,05m Nagyobb érintkezési felület az optimális vonóerő érdekében 6,44 m-nyi távolság megtétele egy kerékfordulat alatt

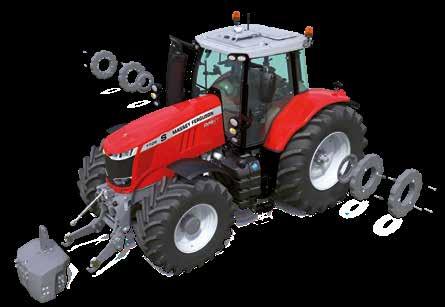

27 27 A MASSEY FERGUSONTÓL Hátsó vonószerkezetek mindenféle munkához Pótsúlyozás a sokoldalúság érdekében A vonóhoroggal, hidraulikus vonószerkezettel (pick-up hitch), vonókengyellel vagy K80-as gömbfejes, illetve vonórudas kialakítással választható hátsó vonószerkezetet teljesen áttervezték, hogy a csatlakoztatás gyorsabb, könnyebb és biztonságosabb legyen. Az ISO a piacon elérhető számos vonókengyellel és vonórúddal kompatibilis. Az intenzív vonóerőt igénylő munkákhoz és a kiegyensúlyozáshoz (akár elöl, akár hátul) néha többletsúlyra van szükség, ezért pótsúlyok széles választéka áll rendelkezésre. Az MF 7700 S gyárilag szerelt elülső és hátsó pótsúlyokkal is kapható, hogy tökéletesen megfeleljen az Ön igényeinek. Tovább fokozzák a sokoldalúságot a mindkét oldalra felszerelhető kg tömegű keréksúlyok, a gyárilag szerelt hassúly és az új kialakítású, 850 kg vagy 1500 kg tömegű, egy darabból készült orrsúly. Hatékony fékrendszer Nagyobb biztonság a közúti közlekedés során. Az MF 7700 S sorozat minden traktorának alapfelszereltségéhez tartozik a pótkocsikhoz használatos légfékrendszer*, beleértve az ABS-jeladó opciót is az ehhez alkalmas pótkocsiknál a maximális biztonság érdekében. A nagyobb biztonság érdekében egy pedálkapcsolás-érzékelő megakadályozza, hogy a traktor a 40 km/h feletti sebességgel haladjon, ha a pedálok nincsenek összekapcsolva. *A műszaki adatok országonként eltérők lehetnek Az egy darabból álló új pótsúly kompakt kialakítása révén minimálisan befolyásolja a traktor teljes hosszát, javítva a kormányozhatóságot a közúti szállítás és a gazdaságban végzett munkák során. A hasmagasságot nem befolyásolja, és a fényszórók fénykévéjébe sem takar bele. Az egy darabból álló súly az elülső vagy a hátsó függesztőműre, ha pedig nincs ilyen, akkor közvetlenül a traktor alvázára erősíthető, a lesúlyozás mértéke pedig a kisebb méretű, kiegészítő súlyokkal tökéletesen az adott igényekhez igazítható. iemelt jellemzők A pótsúlyok és gumiabroncsok megfelelő megválasztásának eredménye: Nagyobb teljesítmény átadása a talajra Egyedülálló vontatási tulajdonságok Korlátozott talajtömörítés a hozamnövelés érdekében, miközben a talaj egészsége is megmarad a következő generáció számára Gazdaságosabb üzemanyag-felhasználás

28 28 Kategóriaelső kormányozhatóság MF 7700 S Quadlink mellsőhíd-rugózás Kényelmesebbé és biztonságosabbá teszi a géppel végzett szállítási műveleteket. Megnövelt kényelem és nagyobb vonóerő a Massey Ferguson saját tervezésű innovatív mellsőhíd-rugózási megoldásának köszönhetően. Az egyszerű kialakítás eredménye a kiváló menetkomfort és kikormányzási szög, valamint a teljes szögtartományában akadálytalan tengelylengés és maximális hasmagasság. Egyáltalán nem igényel karbantartást.

29 29 Tengelytáv Tökéletes teljesítmény a tökéletes tengelytávnak köszönhetően. A tengelytávolság az MF 7714 S MF 7718 S modelleken 2,88 m, az MF 7720 S MF 7726 S modelleken pedig 3,0 m. Ezek a hosszú tengelytávok javítják a gép stabilitását, akár nagy tömegű munkaeszközzel, akár anélkül dolgozik; emellett folyamatosan nagy vonóerőt biztosítanak a szántóföldi munkákhoz, és fokozzák a kezelő kényelmét szállítás során. A MASSEY FERGUSONTÓL A tengelytávnak és az MF 7700 S alváz-kialakításának köszönhetően kevesebb pótsúlyra van szükség, ami maximális talajvédelmet biztosít, és csökkenti a művelési és vetési munkák során a gép talajra kifejtett nyomását. Az ideális tengelytáv és a tökéletes teljesítmény-tömeg arány maximális stabilitást garantál a teljesítmény optimalizálása, valamint a talaj egészségének javítása és a termőterületnek a következő generáció számára történő megőrzése érdekében. SpeedSteer a pontos fordulók érdekében A SpeedSteer rendszer megkönnyíti a kezelő munkáját, és gyorsabbá teszi a táblavégi fordulókat. Ez az opcionális funkció lehetővé teszi a kezelő számára a kormányzási áttétel beállítását, és az adott kikormányzási szög eléréséhez szükséges kormánykerék-fordulatok számának kiválasztását. A rendszer be- és kikapcsolható. A nagy sebességű szántóföldi vagy közúti üzemeltetés biztonsága érdekében 18 km/h sebesség felett automatikusan kikapcsol. A SpeedSteer leegyszerűsíti a táblavégi fordulók kezelését, és maximális termelékenységet biztosít a szántóföldön, valamint többek között a rakodóval végzett munkák során. Szűk fordulókör Jobb kormányozhatóság a rakodóval történő munkavégzéshez, a gazdaság udvarán történő manőverezéshez, valamint a táblavégi fordulókhoz. Az alváz és a motorháztető ívelt vonalvezetése a piacon elérhető egyik legkisebb fordulókört biztosítja, így a kezelő szűkebb helyeken is szabadabban manőverezhet a géppel. Négykerékhajtás és differenciálzár A négykerékhajtás növeli a vonóerőt, és hatékonyabb kormányzást tesz lehetővé nehéz terepviszonyok mellett, míg a négykerékhajtás bekapcsolásával egyidejűleg aktiválódó mellső és hátsó differenciálzárrendszer maximalizálja a szántóföldi munkák során rendelkezésre álló vonóerőt. A Massey Ferguson már régóta ismert arról, hogy könnyebbé teszi a traktorkezelők életét, és az automatizálás révén maximális vonóerőre, biztonságra és termelékenységre törekszik, de az MF 7700 S sorozat a differenciálzár és a négykerékhajtás automatizált funkcióival még ennél is tovább megy egy lépéssel. A differenciálzár és a négykerékhajtás automatikus kikapcsolása 14 km/h sebesség felett A differenciálzár automatikus kikapcsolása az egyik vagy mindkét fékpedál lenyomásakor (és visszakapcsolása felengedéskor) A differenciálzár automatikus kikapcsolása az egyik vagy mindkét fékpedál lenyomásakor (és visszakapcsolása felengedéskor) A négykerékhajtás automatikus bekapcsolása mindkét fékpedál lenyomásakor, ha a differenciálzár be van kapcsolva vagy a kézifék be van húzva A kerekek kikormányzási szögéhez kapcsolódó automatikus differenciálzár-aktiválás.

30 30 Hidraulikus energia a legnehezebb feladatokhoz is A modern munkaeszközök működtetése egyre nagyobb igényeket támaszt a traktorokkal szemben, amelyeknek gyorsabban kell teljesíteniük, és jobb reakcióidővel kell működniük. Az MF 7700 S nagyszerű képességeinek köszönhetően a legnagyobb igénybevételt jelentő feladatokkal is könnyedén megbirkózik; ehhez nagyban hozzájárul a kiemelkedő emelő- és hajtóerő, amely a legkorszerűbb munkaeszközök kezelését is lehetővé teszi óta mindig is az iparág legjobbjai voltunk a függesztőmű és a hidraulika-rendszer teljesítménye terén. A Massey Ferguson hárompont-függesztése a szántóföldi termelékenység, teljesítmény és kitűnő reakcióképesség legjobb példája. Azonban soha nem pihentünk a babérjainkon, amikor azt kellett bizonyítanunk, hogy a rendszereink megfelelnek a legkorszerűbb munkaeszközök által támasztott elvárásoknak, sőt, meg is haladják azokat. Mérnökeink ezekre az igényekre reagálva öt különböző térfogatáramú hidraulika-rendszert fejlesztettek ki az MF 7700 S traktorokhoz: Nagy teherbírású hátsó függesztőművek A hátsó függesztőmű akár 9950 kg-os munkaeszközök emelésére is képes. A hátsó csatlakozókat a munkaeszközök leválasztásának megkönnyítése érdekében hidraulikus nyomásmentesítő rendszerrel szerelik; emellett összesen akár öt segédhidraulika-szelep is rendelkezésre állhat. Az automatikus stabilizátorok felszerelését is módosították, a lánc rövidítésével a lehető legegyszerűbbé téve azt. Az oldalanként elhelyezett egyutas stabilizátorok fokozzák a megbízhatóságot. Nagy teherbírású integrált mellső függesztőműrendszer (IFLS) Opcióként nagy teherbírású integrált mellső függesztőműrendszer (IFLS) rendelhető, amelyet úgy terveztek, hogy illeszkedjen a mellső felfüggesztéshez. A két segédhidraulika-szeleppel, szabad visszafolyást biztosító visszatérő ággal és külön vezérelhető elülső szelepekkel szerelt IFLS akár 4000 kg emelésére is képes. Az MF 7714 S-től az MF 7716 S Essentialig terjedő modelleket normál, nyitott központú, 58 liter/perc térfogatáramú egységgel szerelik. Ez a rendszer egy nagynyomású szivattyú segítségével 58 liter/perc olajárammal látja el a hátsó segédhidraulika-szelepeket és függesztőművet. Opcióként nyitott központú, kettős szivattyú is rendelhető, amely 100 liter/perc olajáramot biztosít. Az MF 7700 S zárt központú, terhelésérzékelős, nagy (modelltől függően 110, 150 vagy 190 liter/perc) olajáramú rendszerrel van ellátva a hidraulika-rendszer gyorsabb reakciója érdekében. Ez az opció a fent említett terhelésérzékelős rendszeren túl változtatható térfogat-kiszorítású, imbolygótárcsás szivattyút alkalmaz. Az alacsony motorfordulatszámok melletti nagy térfogatáram gazdaságosan biztosítja a folyamatosan nagy teljesítményt, mivel a változtatható térfogatáramú szivattyú csak az igényelt olajmennyiséget szállítja; a nagy kapacitású szivattyú csak szükség esetén üzemel teljes terheléssel. Tökéletes vonóerő-szabályozás A Massey Ferguson továbbra is vezető szerepet tölt be az elektronikus függesztőmű-vezérlés (ELC) területén. A Massey Ferguson digitális ELC (elektronikus függesztőmű-vezérlő) rendszere a még pontosabb mélységállítással és jobb talajkontúr-követéssel új mércét állít fel a vonóerő-szabályozás terén. Az eredmény: jobb tömegáthelyezés, jobb tapadás, kisebb mértékű kerékcsúszás, mérsékelt abroncselhasználódás, alacsonyabb üzemanyag-fogyasztás, ugyanakkor nagyobb teljesítmény.

31 Kiegészítő segédhidraulika-szelepek Az alapfelszereltség részét képező kettő négy elektro-hidraulikus szelep mellé igény esetén akár öt hátsó segédhidraulikaszelep is rendelhető. A billenőkapcsolóval működtethető segédhidraulikaszelepvezérlő rendszer még bonyolult felépítésű munkagépek esetén is egyszerű és pontos vezérlést tesz lehetővé. MF 7700 S Az alapfelszereltség részét képező aktív szállításvezérlés (ATC) Kényelmes helyen lévő nyomáscsökkentő karok A szántóföldön haladva vagy nagy tömegű függesztett munkaeszközzel közlekedve előfordulhat, hogy a munkaeszköz beleng. Az ATC (aktív szállításvezérlés) egy lengéscsillapító rendszer, amely a különböző tömegű munkaeszközökhöz automatikusan igazodva minimalizálja a belengést. Ez egyenletesebb, biztonságosabb és gyorsabb szállítást eredményez, és a lökésszerű terhelések csökkentése által (ami az emelő munkahengerek és a hidraulika-körök segítségével történik) a hátsó függesztőmű és a munkaeszköz sérülését is megakadályozza. ATC és mellsőhíd-rugózás Az ATC a Massey Ferguson mellsőhídfelfüggesztés hatását kiegészítve kivételes stabilitást biztosít a függesztett munkaeszközök nagy sebességgel történő szállításakor vagy a velük végzett munka során, fokozva ezzel a kényelmet, a biztonságot és a termelékenységet. 31 A MASSEY FERGUSONTÓL Kiemelt jellemzők A hátsó függesztőmű emelőképessége akár 9950 kg Opcionális integrált mellső függesztőmű 4000 kg-os emelőképességgel Most akár 8 segédhidraulika-szelep: - Akár 5 szelep a gép hátulján egy hidraulikus nyomásmentesítő rendszerrel - 1 független első függesztőműrendszer - 2 független első segédhidraulika-szelep és szabad visszafolyás MF 7700 S Nyitott központú rendszer Zárt központú rendszer Modell Sebességváltó 58 l/perc 100 l/perc 110 l/perc 150 l/perc 190 l/perc MF 7714 S - MF 7718 S Dyna-4 és Dyna-6 l m m - - MF 7718 S - MF 7726 S Dyna-6 - l m - MF 7700 S Dyna-VT - l - m - Nem elérhető l Alapfelszereltség m Opció Power Beyond csatlakozás A CCLS útváltó szeleptömbjébe Power Beyond (sorosító) csatlakozást is építettek, amely kiegészítő nyomó- és visszatérő vezetékek segítségével közvetlen olajáramlást biztosít a szivattyútól, ezáltal további segédhidraulikaszelepek csatlakoztathatók a géphez.

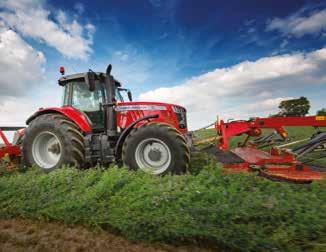

32 32 Kiváló kezelhetőség és teljesítmény bármilyen feladat megoldásához TLT Az MF 7700 S egy erőteljes, hatalmas nyomaték leadására képes, mégis mozgékony traktor. Tökéletes választás, ha verhetetlen TLT-jellemzőkkel rendelkező gépet keres, hogy kiváló kezelhetőség és teljesítmény álljon a rendelkezésére a legkorszerűbb munkaeszközökkel történő munkavégzés során. TLT-opciók minden célra Számos különféle TLT-rendszer rendelhető, amelyek maximális teljesítményhez tartozó normál fordulatszáma 2000 ford./ perc. Az akár 1500 ford./perc terjedelmű, állandó teljesítményt biztosító fordulatszám-tartománynak, illetve a beállított motorfordulatszámon történő tetszőleges és pontos menetsebesség-kiválasztásnak köszönhetően tökéletesen összhangba hozhatja a TLT-fordulatszámot, a menetsebességet és a teljesítményt optimális gazdaságosság mellett. Az MF 7700 S Efficient és Exclusive verziói esetében a TLT fordulatszáma elektromosan választható ki a kényelmesebb munkavégzés érdekében. A TLT a sárvédőre szerelt indító/leállító gombbal a fülkén kívülről is bekapcsolható; ilyenkor a rendszer egy tárolt motorfordulatszám-értékre vált. Ezáltal kényelmesen és biztonságosan hajthatók végre az olyan műveletek, mint például a hígtrágyaszippantó kocsik töltése, ahol a kezelőnek a fülkén kívül kell tartózkodnia. Vezérlőkonzolon lévő TLT választó kapcsolók és az automatikus aktiválás gombja. Teljesítmény és gazdaságosság A kisebb igénybevételt jelentő munkákhoz használható 540 Eco és 1000 Eco fokozatokhoz tartozó TLT-fordulatszám körülbelül 1550 ford./perc motorfordulatszámnál érhető el, ami még gazdaságosabbá teszi az üzemanyag-felhasználást, és hozzájárul a fülkén belüli zajszint csökkentéséhez. Automatikus TLT-vezérlés Auto üzemmódban a TLT automatikusan kikapcsol a függesztőmű megemelésekor (vagy ha a menetsebesség 25 km/h fölé emelkedik), és újra bekapcsol a függesztőmű leengedésekor. A kezelői beavatkozás szükségességét tovább csökkenti, hogy a hajtóművezérlő figyeli és a terhelés függvényében vezérli a TLT bekapcsolását. Ez zökkenőmentesebb hajtásindítást és ezáltal kényelmesebb kezelést jelent, de azt is segít megelőzni, hogy a hajtás nem megfelelő rákapcsolása kárt tegyen a munkaeszközben vagy a traktorban. Mellső TLT (opcionális) Az MF 7700 S traktorokhoz hatbordás, 1000 ford./perc fordulatszámon üzemelő mellső TLT is rendelhető, amely az elülső függesztőművel kombinálva számos különféle kiegészítő munkaeszköz meghajtását teszi lehetővé, ami elősegíti a munkafázisok számának csökkentését és a hatékonyság javítását. Előnyös az időmegtakarítás révén a fűkaszálás teljesítménye például több mint kétszeresére növelhető. Oszlopra szerelt TLT fordulatszámválasztó kapcsolók és függesztőmű-vezérlők.

33 33 Integrált gazdálkodás a Massey Fergusontól A MASSEY FERGUSONTÓL Az MF 7700 S sorozatú traktorokba NÖVÉNYVÉDELEM ÉS TÁPANYAG- UTÁNPÓTLÁS TERMÉNYSZÁRÍTÁS, -FELÜGYELET ÉS -ELLENŐRZÉS KÖZPONTI IRODA épített fedélzeti és központi technológiai megoldások egyértelműen jelzik a fejlesztés és innováció Massey Ferguson által diktált ütemét. Az információ hatalom, amikor a munkát jobban és hatékonyabban MOBIL kell elvégezni. Ez az oka annak, hogy a TALAJMŰVELÉS ÉS TALAJELŐKÉSZÍTÉS Massey Ferguson egyszerű és megbízható technológiai megoldásokat kínál, ami VETÉS verhetetlenül egyszerű használatot, BETAKARÍTÁS DÖNTÉSTÁMOGATÁS: KERESKEDŐK ÉS SZOLGÁLTATÓK továbbá nagyobb termelékenységet és nyereségességet eredményez magasabb hozamok, alacsonyabb ráfordítások és nagyobb profitok elérésén keresztül. Ha további információkat szeretne megtudni a Fuse Technologies-ról, látogasson el a következő weboldalra: Az AGCO átfogó technológiai stratégiája, az úgynevezett Fuse Technologies, a világ bármely részén tevékenykedő professzionális mezőgazdasági termelők számára lehetővé teszi, hogy a gazdaságukban használt valamennyi eszközt problémamentesen egy állandó kapcsolatot biztosító rendszerbe integrálják. A mezőgazdálkodás átalakítása érdekében olyan precíziós megoldásokat kínál, amelyek a ráfordítások csökkenéséhez, illetve nagyobb hatékonysághoz és jövedelmezőséghez vezetnek.

34 34 A precíziós gazdálkodás új értelmezése A Fuse Technologies használatával 1 Az Auto-Guide a Massey Ferguson teljes funkcióválasztékú, kézi beavatkozást nem igénylő automata kormányrendszere, amely új traktorokhoz is rendelhető, és utólag is beszereltethető. Az Auto-Guide méteren belüli, deciméteres vagy akár centiméteres pontosságra is képes, növelve a géppel végzett munkák hatékonyságát, miközben időt és pénzt takarít meg. Fieldstar 5 Az új Fieldstar 5 terminált úgy tervezték, hogy sokkal intuitívabb precíziós gazdálkodási élményt biztosítson egy olyan rendszer révén, amely letisztult és könnyen használható, ezáltal növeli a hatékonyságot, a termelékenységet és a jövedelmezőséget. 2 Videó mód A konzol képernyőjén egy fedélzeti kamera képe jeleníthető meg, ami lehetővé teszi a kezelő számára a bonyolult munkaeszközök működésének folyamatos figyelemmel kísérését, vagy egyszerűen csak fokozza a tolatás biztonságát és hatékonyságát. 3 Az AgControl a Massey Ferguson új precíziós gazdálkodási megoldása, amely a legfejlettebb és leghatékonyabb szakaszvezérlési funkciót biztosítja.

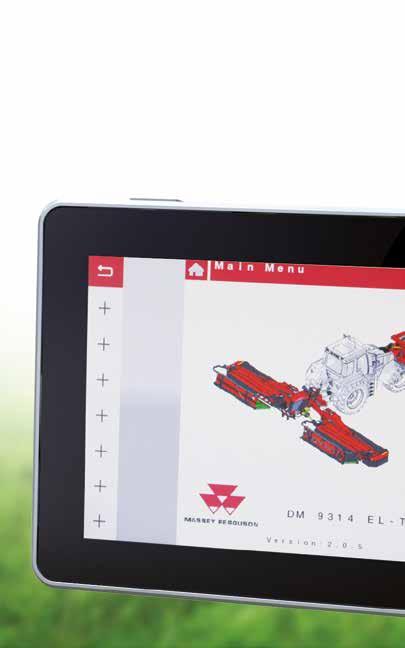

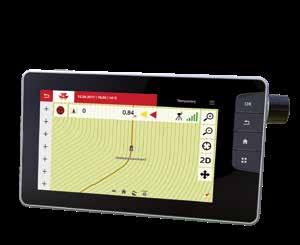

35 35 Az új Fieldstar 5 egy nagyobb, 9 -os érintőképernyővel rendelkezik, emellett egyszerűen használható és logikus elrendezésű, akárcsak a legújabb generációs okostelefonok vagy táblagépek. Az új Fieldstar 5 és a Massey Ferguson technológiai csomagja kulcsfontosságú a precíziós gazdálkodás eredményeinek fokozásához. Jövedelmezőbbé és fenntarthatóbbá teszi a gazdálkodást a gazdálkodók új generációja számára. 4 ISOBUS a munkaeszközök teljes körű vezérléséhez Az ISOBUS rendszernek köszönhetően a munkaeszköz gyári vezérlőrendszere a terminál képernyőjén jeleníthető meg, ami pénzt és időt takarít meg a tulajdonos és a gépkezelő számára, hiszen nem kell a fülkébe további monitorokat telepíteni. Egyszerűen csatlakoztassa a munkaeszköz kábelét a traktor ISOBUS aljzatába, és a rendszer automatikusan betölti a kezelési menüket, és megjeleníti őket a képernyőn. Az MF 6700 S ISOBUS rendelkezik az AEF (Agricultural Industry Electronics Foundation Mezőgazdasági Iparági Elektronikai Alapítvány) tanúsítványával. A MASSEY FERGUSONTÓL 5 ISOBUS MultiPad kapcsolótársítás. Az ISOBUS munkaeszközök közvetlenül a MultiPad karral vezérelhetők. Ha minden kezelőszerv (a traktoré és a munkaeszközé is) ugyanazon a karon található, akkor a kezelés sokkal kényelmesebb, mintha további kijelzőket és karokat kellene használni. Ebben az igazán sokoldalú rendszerben számos munkaeszköz eltárolható a MultiPad eszközzel történő kezelés céljából, ezáltal a gépparkban található összes ISOBUS-kompatibilis munkaeszközzel használható. 6 A TaskDoc segítségével a munka minden adata minimális erőfeszítéssel rögzíthető, a tábla adatai között dokumentálható majd elemezhető, és mindez a lehető legrövidebb idő alatt elvégezhető.

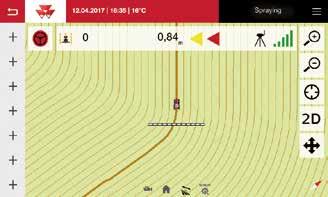

36 36 Opcionális sorvezető rendszerek, hogy jó úton haladjon a profit felé Az Auto-Guide a Massey Ferguson teljes funkcióválasztékú, kézi beavatkozást nem igénylő automata kormányrendszere, amely új traktorokhoz is rendelhető, és utólag is beszereltethető. Az Auto-Guide méteren belüli, deciméteres vagy akár centiméteres pontosságra is képes, növelve a géppel végzett munkák hatékonyságát. Gép kezelés Gép vezérlés Egyszerű, gyors beüzemelés a Go mode funkcióval 5 percen belül beüzemelhető, mindenféle előzetes tapasztalat nélkül Ez az intelligens funkció lehetővé teszi, hogy a kezelő mindössze legfeljebb öt perces kezdeti beállítás után megkezdhesse a munkát az automatikus sorvezetővel/kormányzással, ami megkönnyíti a rendszer használatát és az előnyök gyorsabb kihasználását. Ez az egyedülálló funkció lehetővé teszi, hogy az Auto-Guide első beindítása 5 percen belül megoldható legyen, és még egy kevésbé tapasztalt kezelő is könnyen elkezdhessen dolgozni a rendszerrel, miután megadta néhány munkaeszköz és nyomvonal beállításait. Munkaeszköz Nyomvonal Go! A sorvezető rendszerekkel bizonyítottan akár 12% üzemanyag-megtakarítás is elérhető a szántóföldi munkák során Gyakorlatilag kiküszöböli az átfedéseket növelve az óránként megművelt terület nagyságát A hatékonyabb munkavégzés révén a gépkezelő éberebben és nyugodtabban végezheti munkáját, továbbá kevésbé fárad el, és több idő jut a gép teljesítményének optimális kihasználására

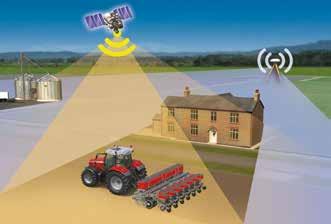

37 37 Ön választhatja ki az elvárásainak megfelelő pontossági szintet Méter alatti pontosság TERRASTAR L, EGNOS, WAAS, Autonomous, RangePoint RTX. Deciméteres pontosság TERRASTAR C, CenterPoint RTX Standard. Centiméteres pontosság NTRIP (3G), Satel UHF 400 MHz (opcionális), CenterPoint RTX FAST US és EU (Satellite), Hiper AG helyi megoldással. A MASSEY FERGUSONTÓL A kívánt pontossági szint alapján kiválaszthatja a megfelelő vevőegységet Az új Massey Ferguson Auto-Guide funkcióval most két különböző vevőrendszer áll rendelkezésre: a NovAtel és a Trimble. A gazdaságban már meglévő Trimble infrastruktúra, mint például az NTRIP, továbbra is használható. A vevőkészüléktől függően számos korrekciós jel támogatott, például az EGNOS/WAAS, a RangePoint RTX, a CenterPoint RTX és az NTRIP. További információkért érdeklődjön a helyi Massey Ferguson márkakereskedőjétől vagy viszonteladójától. RTK Corrections NovAtel Trimble Ha a terepviszonyok miatt elveszíti jelet, az Auto-Guide a korrekciós jel nélkül akár 20 percig is megbízhatóan tovább működik a Trimble - xfill technológiának köszönhetően. xfill Technology RTK Corrections

38 38 Az AgControl a Massey Ferguson új precíziós gazdálkodási megoldása, amely a legfejlettebb és leghatékonyabb szakaszvezérlési funkciót biztosítja. Az ISOBUS-rendszerrel ellátott munkaeszközök teljesen automatikus szakaszvezérlésével a kezelők átfedés nélkül juttathatják ki a vetőmagokat, a műtrágyát vagy a növényvédő szereket. Ezzel elkerülhető a duplán történő kezelés és a tábla határain túli munkavégzés. Az egyszerűen és könnyen használható szakaszvezérlés segítségével a gépkezelők minden munkaeszközhöz gyorsan és egyszerűen beállíthatják a korrekciós értékeket. A rendszer a traktor GPS rendszerét használja, hogy automatikusan be- és kikapcsolja az egyes szakaszokat azokon a területeken, amelyeken már megtörtént a munkavégzés, ami automatikusan gazdaságos munkavégzést és nagyobb hozamot eredményez. Gép kezelés Gép vezérlés A kijuttatott anyagmennyiség szabályozása a VariableRateControl (VRC) segítségével A TaskDoc Pro adatátvitel a talaj vagy a növények igényei alapján lehetővé teszi változó anyagmennyiség kijuttatását, ezáltal megtakarítást eredményez a ráfordítások terén. A vetőmagokra, műtrágyára és növényvédő szerekre vonatkozó egyedi követelmények az alkalmazási térképeken láthatók. Ezeket üzemeltetés közben a rendszer előhívja és automatikusan végrehajtja. Ennek nagy előnye, hogy a ráfordítások a területi adatbázis segítségével meghatározhatók és tervezhetők, majd a legnagyobb pontossággal alkalmazhatók. Például a kívánt területeken testre szabhatja a vegyszerek vagy a műtrágya alkalmazását, így csökkentve a költségbeli ráfordításokat és növelve a hozamokat.

39 39 Az információ hatalom, pontos adatméréssel és rögzítéssel még pontosabban lehet döntést hozni. Az MF 7700 S sorozat által diktált fejlesztés és innováció üteme egyértelműen észrevehető a beépített fedélzeti technológia megoldásain. Az új TaskDoc rendszernek mindenképpen helye van a jövő mezőgazdaságában, hiszen segítségével a gazdák a precíziósan mért adatokat egyetlen gombnyomásra megtekinthetik, és felhasználhatják a termelékenység javítására. A TaskDoc segítségével a munka minden adata minimális erőfeszítéssel rögzíthető, a tábla adatai között dokumentálható majd elemezhető, és mindez a lehető legrövidebb idő alatt elvégezhető. Az adatok vezeték nélküli átvitel révén kerülnek a Fieldstar 5 terminálról a táblaadatbázisba az ISOBUS-szabványú TC-BAS segítségével. A kiszórt vetőmag és műtrágya mennyiségére, vagy az üzemanyag-fogyasztásra vonatkozó adatok a munkavégzés után azonnal rendelkezésre állnak. A TaskDoc Pro verzió lehetővé teszi a GPS-pozícióadatok valós időben történő rögzítését és átvitelét is. Ez automatikus és zökkenőmentes adatcserét biztosít az ISOXML-formátumot kezelni képes táblakezelő szoftver és a táblatérkép között. Az üzemi ráfordítások adatai is továbbításra kerülnek, és a munkavégzés során figyelemmel kísérhetők a Fieldstar 5 terminálon keresztül. A MASSEY FERGUSONTÓL

40 40 A Datatronic 4. Annak érdekében, hogy mindig jól informált legyen, és teljes irányítással rendelkezzen a gép felett Az MF 7700 S Exclusive modelleknél az alapfelszereltség részét képző és az Efficient modelleknél opcionális Datatronic 4 konzollal az információk csupán egy karnyújtásnyira vannak, lehetővé téve ezáltal, hogy hatékony gazdálkodása érdekében gyorsan, a lehető legjobb döntéseket hozza meg. 1 Az összes traktorfunkció kezelését és optimalizálását lehetővé tevő funkciók, mint például a sebességváltók, motor és hidraulika. Ráadásul a figyelemre méltó kettős munkaeszköz-vezérlő (Dual Control) rendszer is rendelkezésre áll, amely a barázdába hatolás és onnan történő kiemelés automatizálásával kiváló megoldást biztosít a félig függesztett ekék kezelésére. Ugyanakkor a rendszer a hátsó függesztőműhöz viszonyítva állítja be az eke mélységállító kerekét. Ugyanez a rendszer szabályozza a mellső függesztőműre csatlakoztatott munkaeszközöket is, a hátsó függesztőművel szinkronban automatizálva a mélységállítást és az egész műveletet. 3 Gép kezelés A táblavégi fordulókezelő rendszer beállításai A Datatronic 4 már alapáron is része a Massey Ferguson által házon belül kifejlesztett, jelenleg a legintuitívabb, legegyszerűbb és legkönnyebben használható megoldásnak számító, automatikus fordulókezelő rendszer. Úgy tervezték, hogy jelentős időt takarítson meg Önnek a táblavégi fordulók során, így lehetővé teszi, hogy az adott munkára összpontosíthasson, ezáltal egyszerűen maximalizálhatja az eredményeket. 2 Videó mód A konzol képernyőjén egy fedélzeti kamera képe jeleníthető meg, ami lehetővé teszi a kezelő számára a bonyolult munkaeszközök működésének folyamatos figyelemmel kísérését, vagy egyszerűen csak fokozza a tolatás biztonságát és hatékonyságát. 4 Adatok és beállítások megjegyzése Akár nyolc különböző memória teszi lehetővé, hogy a rendszer üzem közben rögzíteni tudja a megművelt területre, az üzemanyag-felhasználásra, az üzemórákra és sok más paraméterre vonatkozó adatokat. Az összes beállítás és paraméter eltárolható a Datatronic 4 segítségével. Készítsen biztonsági másolatot a traktor beállításairól, és állítsa vissza azokat: A Datatronic 4 igazán egyedülálló tulajdonsága, hogy a memóriában tárolt traktorbeállítások egy USB-memóriára menthetők, és a munka megkezdése előtt különböző műveletek végezhetők velük. Az összes beállítás átvihető egy Datatronic 4 rendszerrel felszerelt másik gépre.

41 Flotta Kezelés Hosszabb üzemidők, optimalizált karbantartás és hatékonyabb szolgáltatások a Massey Ferguson Connected Services és az AgCommand segítségével Az új AgCommand telemetriai megoldás által kínált szolgáltatás lehetővé teszi a Massey Ferguson márkakereskedő számára, hogy segítsen munkagépe beállításában az üzemidők és a termelékenység maximalizálása, illetve a működési költségek csökkentése érdekében. Ezáltal Ön teljes figyelmét a gazdasága fejlesztésére fordíthatja. Az intuitív technológiai megoldásokat a kategória legjobb ügyféltámogatási szolgáltatásaival ötvöző MF Connected Services segítségével MF ügyfélként egyszerűbbé, jövedelmezőbbé és hatékonyabbá teheti az életét: funkcióinak köre az esedékes szervizre való figyelmeztetéstől a megelőző karbantartás tervezéséig terjed, hogy a leállások elkerülhetők legyenek munkavégzés közben, illetve nyomon követhesse gépe és flottája teljesítményét. A Massey Ferguson Connected Services szolgáltatással, az AgCommand funkcióval és MF márkakereskedőjével a háta mögött biztos lehet abban, hogy gazdasága jó kezekben van. A szerződésében foglalt előfizetésétől függően a fedélzeti érzékelőktől és a GPS-pozícióra vonatkozóan MF 7700 S traktorának akár 40 paramétere is továbbítható egy biztonságos központi MF-szerverre, ahol azok az Ön gazdasági számítógépéről, a táblagépéről vagy okostelefonjáról egy webes böngészőn keresztül elérhetők. Ha engedélyezi, a helyi MF márkakereskedő hozzáférhet ezekhez az adatokhoz, és kielemezheti azokat, hogy hatékonyabb támogatást tudjon nyújtani a következőkhöz: 41 A MASSEY FERGUSONTÓL Hosszabb üzemidő Optimalizált karbantartás Optimalizált teljesítmény Flottafelügyelet és helymeghatározás A gép szervizelésére és karbantartására vonatkozó figyelmeztetések, hogy Ön és a márkakereskedője hatékonyan felkészülhessenek a traktor műhelyben való fogadására, mielőtt felvennék a kapcsolatot időpontegyeztetés céljából. Nem kell többé észben tartania, hogy esedékes MF traktorának szervizelése. A gép olyan kritikus figyelmeztetései, amelyek például a magas hűtőfolyadék-hőmérsékletet vagy motorolajnyomást jelzik, lehetővé teszik a megelőző karbantartás elvégzését, elkerülve az esetleges meghibásodásokat és a leállást. A gépparaméterek és a GPS-helyadatok valós idejű felügyelete segít a karbantartás megtervezésében. A műszerfal teljes körű hatékonysági jelentést nyújt Önnek a gépről, hogy befektetése a lehető legjobban megtérüljön. Az üzemanyag-fogyasztás és az üresjárati idő felügyelete révén kapott információk segíthetnek költségei csökkentésében. Az MF Connected Services segítségével könnyedén nyomon követheti flottáját, beazonosíthatja gépei tartózkodási helyét, és megfigyelheti a szántóföldön nyújtott valós teljesítményüket. A Geofence funkciónak köszönhetően figyelmeztetéseket is kaphat, ha gépe elhagyja az előre meghatározott területet. Arra az esetre is be lehet állítani riasztási üzenetet, ha például egy gépkezelő visszatér a gazdaságba, vagy ha üzemanyagra van szüksége a szántóföldön. Az AgCommand MF Connected Services szolgáltatása keretében a következőket választhatja ki: 1. A felügyelni kívánt információk szintjét az alapvetőtől a fejlettebb megoldásokig 2. Az üzemórák számát és az AgCommand előfizetés években kifejezett időtartamát 3. A helyi MF márkakereskedő adatokhoz való hozzáférésének engedélyezését a teljes körű támogatás céljából, hogy csak a gazdaságára kelljen összpontosítania Ha további információkra van szüksége, kérjük, keresse fel helyi MF márkakereskedőjét.

42 42 Egyszerű karbantartás Az MF 7700 S traktort az első pillanattól kezdve úgy tervezték, hogy rendszeres karbantartása gyorsan, egyszerűen és költséghatékonyan elvégezhető legyen. A karbantartás magától értetődő és egyszerű, ami megkönnyíti a szervizfeladatokat, így több ideje marad a szántóföldi vagy egyéb munkákra. A 600 üzemórás karbantartási időközöknek köszönhetően a karbantartási költségek lényegesen alacsonyabbak. A Massey Ferguson MF 7700 S sorozatú traktorral minimális idő alatt elvégezhető a napi felkészítés a gazdaság udvarán. Egyesítettük a praktikumot és a stílusos kialakítást, gyorsabbá, könnyebbé és egyszerűbbé téve ezzel a napi karbantartásokat, így nem jelent problémát Önnek a traktor karbantartása, és a nagyobb termelékenység érdekében hamarabb kiérhet a szántóföldre. A fülke légszűrője könnyen hozzáférhető a tisztítás céljából történő kiszereléshez. A mellső híd és a karcsúsított motorháztető kialakításának köszönhetően a motorolaj nívópálcája és szűrője könnyen hozzáférhető. A motor légszűrője könnyen hozzáférhető és egyszerűen tisztítható. A szívórendszer a por akár 90%-át is képes eltávolítani a kipufogógázból. A hűtők a tisztításhoz megfelelő távolságra helyezkednek el, így kompresszortömlővel könnyen hozzáférhetők. Teljes nyugalmat biztosít

43 43 Kombinált szolgáltatások ügyfeleink profitjának és hatékonyságának növelésére Üdvözli Önt az MF szerviz minden amire szüksége van Massey Ferguson gépe üzemeltetésének támogatásához. Könnyen hozzáférhető, adaptálható, az MF szerviz segít az üzemi költségek szabályozásában, a költségvetés és az üzleti terv elkészítésében - biztosítva ezáltal, hogy a gép minden üzemórája sikeres legyen, így Ön szabadon koncentrálhat mezőgazdasági tevékenyége fő feladataira. A MASSEY FERGUSONTÓL Ez egy olyan szervizzel kapcsolatos termékekből összeállított átfogó készlet, amely minden eddiginél könnyebbé teszi az MF munkaeszközök fenntartását és üzemeltetését. A pénzügyeket, garancia meghosszabbításokat és szerviz szolgáltatásokat, telematikát, precíziós gazdálkodási technológiákat és eredeti alkatrészeket magában foglaló MF szerviz az Ön átfogó hozzáférési helye az összes már meglévő és jövőbeli szolgáltatáshoz, amelyekkel egyenesben tarthatja vállalkozását és gondoskodhat berendezései állandó üzemkészségéről. Célunk, hogy az Ön Massey Ferguson gépei teljes élettartamuk során a legnagyobb hatékonysággal üzemeljenek. Az MFCare szolgáltatásaival gondtalanul végezheti munkáját Az MFCare egy átfogó, piacvezető szolgáltatásokat tartalmazó csomag, amely teljes körű gondoskodást kínál MF 7700 S traktorja számára a rendszeres karbantartások, javítások és egy, az AGCO szakmai támogatását élvező, teljes körű garancia révén, amely a következőkre terjed ki: Motor és sebességváltó Hidraulika TLT Kormánymű Elektronika Fülke és kezelőszervek Tengelyek Az MFCare tervben foglalt rendszeres karbantartások megelőző karbantartást jelentenek lehetővé teszik bármilyen hiba kiszűrését még az előtt, hogy az problémát okozna, elősegítve ezzel az állásidő csökkentését. A márkaszervizben eredeti AGCO alkatrészek használatával elvégzett, teljes körűen dokumentált karbantartások és javítások szintén növelik a gép újraeladási értékét. Az AGCO Finance* a tökéletes finanszírozási megoldást biztosítja vállalkozása számára Az AGCO Finance a Massey Ferguson integrált pénzügyi szolgáltatási ágazata, amely olyan testre szabott megoldást kínál az Ön gazdasága számára, amely az alábbiakra terjed ki: Lízing Vásárlás részletfizetésre Bérleti szerződés Hitel Teljes szolgáltatási csomagok Iparági vezető alkatrészellátás az AGCO Parts vállalattól. * Kérjük, érdeklődjön a Massey Ferguson helyi márkakereskedőjénél, hogy megtudja, elérhető-e a szolgáltatás az Ön régiójában. A vonatkozó feltételek és előírások országonként eltérők lehetnek.

44 44 Alap- és opcionális felszereltség verziónként Mindegy, melyik ágazatban dolgozik, traktorját igazán személyre szabhatja - Nem elérhető l Alapfelszereltség m Opció * A piaci jogszabályoktól függően ² MF7714 S - MF7718 S ³ MF7720 S - MF7726 S Essential Efficient Exclusive Motor 6 hengeres AGCO POWER, 4. besorolás l l l Szelektív katalitikus redukciós (SCR) technológia l l l Eltárolt motorfordulatszám (1 vagy 2) l l l Alacsony alapjárati motorfordulatszám l l l Motorblokk fűtése m m m Sebességváltó Menetvezérlő kar l l l Jobb oldali irányváltó kar m m l T alakú kar a vezérlőkonzolon l - - T alakú kar a kartámaszba épített vezérlőkonzolon - l - MultiPad kar a kartámaszba épített vezérlőkonzolon - m l Dyna-4 40 km/h Sebességillesztés & Autodrive l - - Dyna-6 40 km/h Eco² Sebességillesztés & Autodrive l l l Dyna-6 40 km/h Super Eco ³ Sebességillesztés & Autodrive l l l Dyna-6 50 km/h* Eco Sebességillesztés & Autodrive m m m Dyna-VT 40km/h Super Eco dinamikus traktorvezérléssel (DTM) - l l Dyna-VT 50km/h* Eco dinamikus traktorvezérléssel (DTM) m m m Szuper mászófokozat² vagy mászófokozat³ m m m Sebességtartó automatika - l l A sebességváltót fékezéskor üresbe kapcsoló funkció Clutch Effect funkció l l l ParkLock ³ - m m Kezelői környezet 2 nyitható ajtó l l l Panorámafülke a jobb oldalon polikarbonát ablakkal m - - Alapkivitelű légkondicionáló kézi szabályozással l l - Automata légkondicionáló / klímaszabályozó egység - m l Visio tető ² m m m Tetőablak m m m Légrugós, elfordítható vezetőülés ² l - - Automatikus, légrugós, elfordítható vezetőülés m²/ l³ l - Super Deluxe légrugós kezelőülés ülésfűtéssel és pneumatikus deréktámasz-állítással - m l Pótülés biztonsági övvel l l l Mechanikus fülkerugózás m l - Aktív mechanikus fülkerugózás - m l Rádió MP3 SD-kártyanyílás USB m l l FM vagy DAB (digitális) rádió, CD, MP3, Bluetooth-csatlakozás, USB és előlapi AUX-csatlakozó - m m Elektromosan állítható és fűthető, teleszkópos nagy látószögű tükrök - m l Speedsteer kormányfunkció - m m Fieldstar 5-9 érintőképernyő m m m Radar és csúszásszabályozás m m l Datatronic 4 videó kompatibilitással - m l Kormányzott pótkocsitengely-vezérlés - m l Kettős munkaeszköz-vezérlés - m l Gyors táblavégi fordulókezelés l l l

45 45 Essential Efficient Exclusive Kezelői környezet Fordulókezelő rendszer - m l Technológia ISOBUS-kompatibilitás és csatlakozás m m m MultiPad ISOBUS munkaeszköz-vezérlési kapcsolótársítással - m m Auto-Guide előkészítés m m m Auto-Guide - Novatel - méter alatti pontosság m m m Auto-Guide - Novatel - centiméteres pontosság m m m Auto-Guide - Trimble - méter alatti pontosság m m m Auto-Guide - Trimble - centiméteres pontosság m m m AgControl 24 szakaszvezérlés m m m AgControl - mennyiségszabályozás m m m Agcommand m m l Alváz és hidraulika Mechanikus működtetésű segédhidraulika-szelepek l - - Elektromos és mechanikus működtetésű segédhidraulika-szelepek - l - Elektromos működtetésű segédhidraulika-szelepek - m l Multifunkciós botkormány - m m Rakodó-előkészítéssel szerelt traktor multifunkciós botkormánnyal (mechanikus vezérlés) m² - - Rakodó-előkészítéssel szerelt traktor multifunkciós botkormánnyal (elektromos vezérlés) - m m Rakodó 3rd Live vezérlése multifunkciós botkormánnyal (elektromos vezérlés) - m m Sorosító (power beyond) rendszer csatlakozókkal m m l Elektronikus függesztőmű-vezérlés aktív szállításvezérléssel l l l Automata TLT-funkció l l l A TLT fordulatszámának elektromos kiválasztása - l l Automatikus négykerékhajtás és differenciálzár funkció l l l Teleszkópos stabilizátorok l l l Automata stabilizátorok m m m Hidraulikus felső függesztőkar a hátsó hárompont-függesztésen m m m Integrált mellső függesztőműrendszer m m m Integrált mellső TLT m m m Elektromos berendezések Automatikus áramtalanító kapcsoló l l l ISO jelcsatlakozó - l l Sárvédőre kihelyezett emelésvezérlő gombok l l l Sárvédőre kihelyezett TLT-indító/-megállító gomb l l l Segédhidraulika-szelepek vezérlője a sárvédőn - l l 16 LED munkalámpa (12 LED lámpa a Visio tetőhöz)² - Nappali LED m m m Egyéb felszereltség (a műszaki adatok országonként eltérők lehetnek) Quadlink mellsőhíd-rugózás m l l Kerékkel együtt elforduló elülső sárvédők m m l Kiegészítő fülkefűtés m m m Pneumatikus pótkocsifék* l l l Hidraulikus és pneumatikus pótkocsifék* m m m ABS aljzat a pótkocsifék számára m m m Mindent megtettünk annak érdekében, hogy a jelen kiadványban található információk a lehető legpontosabbak és legaktuálisabbak legyenek. Ennek ellenére előfordulhatnak pontatlanságok, hibák és kihagyások, és a műszaki adatok egyes részletei előzetes értesítés nélkül, bármikor módosulhatnak. Vásárlás előtt ezért minden műszaki adatot egyeztessen Massey Ferguson márkakereskedőjével vagy viszonteladójával. A MASSEY FERGUSONTÓL

46 46 Műszaki adatok Motor MF 7714 S MF 7715 S MF 7716 S MF 7718 S MF 7720 S MF 7722 S MF 7724 S MF 7726 S Motortípus AGCO POWER Hengerek száma/szelepek száma/hengerűrtartalom db/db/cm 3 6 / 4 / / 4 / 7400 Furat / löket /mm 108/ /134 Levegőellátás Befecskendezés típusa Turbófeltöltő elektromos wastegate szeleppel és töltőlevegő-visszahűtővel Common rail (közös nyomócsöves) Ventilátortípus Dyna-4 sebességváltó Viszkokuplungos Viszkokuplungos Ventilátortípus Dyna-6 / Dyna-VT sebességváltó Vistronic Vistronic Vistronic Vistronic Vistronic Vistronic Vistronic Maximum LE J ISO LE (kw) 140 (103) 150 (110) 160 (118) 175 (129) 200 (147) 215 (158) 235 (173) 255 (188) A maximális teljesítményhez tartozó motorfordulatszám Ford./perc 1950 Maximális nyomaték 1500 ford./perc fordulatszámon J Nm Maximális nyomaték EPM rendszerrel 1500 ford./perc fordulatszámnál LE (kw) 165 (121) 175 (129) 185 (136) 200 (147) 225 (165) 240 (177) 260 (191) 280 (206) Maximális nyomaték EPM rendszerrel 1500 ford./perc fordulatszámnál Nm A TLT-n rendelkezésre álló maximális teljesítmény (OECD, +/- 3% pontosság) LE (kw) 120 (88) 135 (99) 140 (103) 155 (114) 180 (132) 195 (144) 210 (155) 230 (169) Üzemanyagtartály űrtartalma Liter AdBlue tartály űrtartalma Liter Dyna-4 sebességváltó Sebességfokozatok száma Előre x Hátra 16 x x Minimális sebesség 1400 ford./perc fordulatszámon km/óra 1,3 1, Sebességfokozatok száma szuper mászófokozattal Előre x Hátra 32 x x Min. sebesség 1400 ford./perc fordulatszámon, szuper mászófokozattal km/óra 0,09 0, km/h sebességhez tartozó motorfordulatszám Ford./perc 1900 az 520/85R38 méretű abroncsokkal Dyna-6 sebességváltó Sebességfokozatok száma (Előre x Hátra) Előre x Hátra - 24 x x x x x x x 24 Minimális sebesség 1400 ford./perc fordulatszámon km/óra - 1,03 1,03 1,03 1,1 1,1 1,1 1,1 Sebességfokozatok száma mászófokozattal / szuper mászófokozattal Előre x Hátra - - / 48 x 48 - / 48 x 48 - / 48 x x 36 / - 36 x 36 / - 36 x 36 / - 36 x 36 / - Minimális sebesség szuper mászó-/mászófokozattal km/óra - - / 0,07 - / 0,07 - / 0,07 0,26 / - 0,26 / - 0,26 / - 0,26 / - 40 Eco / SuperEco km/h sebességhez tartozó motorfordulatszám Ford./perc km/h* Eco sebességhez tartozó motorfordulatszám Ford./perc Dyna-VT sebességváltó Típus - Fokozatmentes váltómű - Szántóföldi sebességtartomány km/óra - 0,03 28 km/h előre és 0,03 16 km/h hátra - Közúti sebességtartomány km/óra - 0,03 40 km/h előre és 0,03 38 km/h hátra / 0,03 50 km/h előre és 0,03 38 km/h hátra* - Hátsó függesztőmű és hidraulika Alsó függesztőkarok típusa Cat Cat 3 Maximális emelőképesség a karvégeknél kg /8100/ /8100/ / / / Hidraulika-rendszer típusa és maximális térfogatárama liter/perc Nyitott központú 58 (Essential) Zárt központú, terhelésérzékelős 110 Hidraulika-rendszer típusa és maximális térfogatárama 1. opció liter/perc Nyitott központú kettős szivattyú 100 (Essential) Hidraulika-rendszer típusa és maximális térfogatárama 2. opció liter/perc Zárt központú, terhelésérzékelős Zárt központú, terhelésérzékelős 150 (Dyna-6) Hidraulika-rendszer típusa és maximális térfogatárama 3. opció liter/perc - Zárt központú, terhelésérzékelős 190 (Dyna-VT) Maximális nyomás Bar 200 Hátsó segédhidraulika-szelepek maximális száma 4 4/5 (Dyna-VT) 4/5 (Dyna-VT) 4/5 (Dyna-VT) * A piaci jogszabályoktól függően

47 TLT (hátsó) Motorfordulatszám MF 7714 S MF 7715 S MF 7716 S MF 7718 S MF 7720 S MF 7722 S MF 7724 S MF 7726 S 540/1000 Ford./perc 1980 / / / / / / / / /540 Eco/1000/1000 Eco Ford./perc 1980 / 1530 / 2030 / /540 Eco/1000/1000 Eco Dyna-VT Ford./perc / 1500 / 1900 / /540 Eco/1000 Dyna-6 Ford./perc / 1520 / / 1520 / Eco/1000/1000 Eco Dyna-6 Ford./perc / 2000 / / 1930 / 1600 Tengelyátmérő hüvelyk 1 3 / 8" 6 és 21 bordás Független első függesztőműrendszer és első TLT Alsó függesztőkarok típusa Cat Cat 3 Maximális emelőképesség a karvégeknél kg / Első segédhidraulika-szelepek maximális száma 2 Motorfordulatszám 1000 ford./perc mellső TLT-fordulatszám mellett Kerekek és gumiabroncsok (A teljes választék kapható. Kérjük, érdeklődjön márkakereskedőjénél.) Első 420/85R28 420/85R28 420/85R28 480/70R28 480/70R30 600/70R30 Hátsó 520/85R38 520/85R38 520/85R38 580/70R38 620/70R42 710/70R42 (Dyna-6) Tömegadatok (Konfigurációtól függően eltérő lehet. Kérjük, érdeklődjön márkakereskedőjénél.) Átlagos minimális tömeg pótsúlyok és tartozékok nélkül kg Maximális járműössztömeg kg A MASSEY FERGUSONTÓL J ISO Nem elérhető * A piaci jogszabályoktól függően Méretek MF7714 S - MF7718 S Dyna-4 Dyna-6 Dyna-VT MF7720 S - MF7726 S MF7720 S - MF7722 S Dyna-6 Dyna-VT MF7724 S és MF7726 S Dyna-6 C D A Tengelytáv m 2,88 3,00 B Teljes hossz az első tehertartó váztól a hátsó felfüggesztő karokig mm B Teljes hossz az első felfüggesztéstől a hátsó felfüggesztő karokig mm C Magasság a hátsó tengely középpontjánál a fülke tetejéig mm D Teljes magasság mm A B
