J-N-SZ MEGYEI HÁMORI ANDRÁS SZAKKÖZÉPISKOLA ÉS SZAKISKOLA

Átírás

1 Tétel sorszám: 05. Szakképesítés azonosító száma, megnevezése: Informatikai rendszergazda Vizsgarészhez rendelt követelménymodul azonosítója, megnevezése: Hálózat-építés, hálózati eszközök konfigurálása, hálózat tesztelése, hozzáférés vezérlés szabályozása Vizsgarészhez rendelt vizsgafeladat megnevezése: Hálózat-építés, hálózati eszközök konfigurálása, hálózat tesztelése, hozzáférés vezérlés szabályozása A feladat aránya a vizsgarészben: 70 % A gyakorlat vizsgatevékenység időtartama: 180 perc A gyakorlati vizsgatevékenység időpontja 2011 év 05. hó nap J-N-SZ MEGYEI HÁMORI ANDRÁS SZAKKÖZÉPISKOLA ÉS SZAKISKOLA A gyakorlati vizsgafeladat elfogadását javaslom: Lipusz Péter a vizsgaszervező intézmény képviselője A gyakorlati vizsgafeladattal egyetértek:. Szegény István a vizsgabizottság tagja A gyakorlati vizsgafeladatot jóváhagyom:... Póta Albert a vizsgabizottság elnöke A gyakorlati vizsgafeladat jellemzői (A szakmai és vizsgakövetelményekben szereplő feladatprofil alábbi feladatainak elvégzésére irányul, és a tulajdonságprofilban feltüntetett alábbi kompetenciák mérésére, értékelésére szolgál) 1/5 A vizsgázó neve:..

2 Feladatprofil: Meghatározza a pontos konfigurációt Összerakja a munkaállomást, szervert Üzembe helyezi a munkaállomást, szervert és tartozékaikat Üzembe helyezi a perifériás egységeket (nyomtató, modem,ups, scanner, USB eszközök, stb.) Hardver teszteket végez Hardveres hibát javít, elhárít Berendezésekben alkatrészt cserél Elvégzi a tervszerű és eseti karbantartást Megoldja a hardver problémát, vagy továbbítja a hardver problémát LAN/WAN hálózatok kábelezését végzi Eszközöket csatlakoztat a hálózathoz Teszteli a kiépített hálózatot Telepíti a rendszer-szoftvereket a munkaállomáson, szervereken paramétereket (IP , felh. Tulajdonságprofil B LAN/WAN alapismeretek B Hálózati eszközök B Hálózati átviteli közegek B Ethernet és más hálózati technológiák B OSI hálózati modell B TCP/IP hálózati modell B TCP/IP protokollkészlet B IP címzés B Forgalomirányítók konfigurálása B IOS parancsok B Irányítóprotokollok B Hibaelhárítás B Hozzáférésvezérlés listák B Haladó szintű forgalomirányítás B Kapcsolók konfigurálása Szakmai készségek Folyamatábrák olvasása, értelmezése 4 Folyamatábrák készítése 4 Diagram, nomogram olvasása, értelmezése 4 Diagram, nomogram kitöltése, készítése 5 Hálózattervek készítése B Konfigurálási ismeretek B Feszítőfa protokoll B Virtuális LAN-ok B Trönkprotokoll B Hálózattervezési ismeretek B Haladó IP címzés B WAN technológiák és eszközök B PPP B ISDN B Frame Relay B Hálózatfelügyeleti ismeretek Szakmai kompetenciák: A típus megjelölésével a szakmai ismeretek: A feladat megoldásához szükséges feltételek és eszközök Megfelelő méretű munkaasztal, szék Elektromos hálózatra csatlakozási lehetőség, elosztók Számítógépes hálózatra csatlakozási lehetőség, kábelek Egyenrangú helyi kapcsolat Számítógép-konfiguráció (alkalmas legyen a tanult operációs rendszer telepítésére!) Perifériák (monitor, billentyűzet, egér, nyomtató, hangfal) policy, nyomtató, licence) a munkaállomásokon Biztonsági mentést végez, adat helyreállítást végrehajt Telepíti az alkalmazásokat a munkaállomáson Telepíti a hibajavító csomagokat a munkaállomásokon, szervereken Internetes szolgáltatásokat (http, ftp, stb.) telepít szervereken Rendszeresen végrehajtja a tervszerű szoftver-karbantartást (kompaktálás, temp állományok törlése, töredezettség mentesítés) Üzemelteti és felügyeli a hálózati és lokális alkalmazásokat Előállítja a minta konfigurációt (image-file) Teszteli a tervezett változtatásokat, és kezeli azokat a tesztek eredményei alapján Rendszeresen ellenőrzi a szoftver-konfigurációt(illegális szoftver, ajánlott szoftver verzió, egységesség stb.) Vezeti a licensz nyilvántartást, és rendszeresen ellenőrzi a licenszek felhasználását Pontosság Kézügyesség Együttműködő képesség Tervezés Rendszerben való gondolkodás A vizsgafeladat kidolgozását megelőző, kötelezően ellátandó feladatok Munkavédelmi, tűzvédelmi oktatás - biztonsági szabályok, - elektromos eszközök szerelésének és használatának szabályai, - kéziszerszámok használatának szabályai Útmutató-tájékoztatás a vizsgázó számára A feladatmegoldáshoz rendelkezésre álló eszközök, szerszámok A gyakorlati feladat megoldására rendelkezésre álló időtartam Használható segédeszközök: saját jegyzet, hardver-szoftver kézikönyvek, szótár Konfigurációs paraméterek Pl. x gép száma, IP beállítások B WLAN alapismeretek B WLAN technológiák B WLAN eszközök, konfigurálási ismeretek B Hálózati operációs rendszerek védelmi eszközei B Tűzfalak B VPN B VoIP technológia B VoIP eszközök konfigurálása B Számítógépes rendszerek hardveres eszközeinek ismerete B Számítógépes rendszerek szoftveres eszközeinek ismeretek Optikai meghajtó HDD Memória Kéziszerszámok NetAVIS DVD szerver telepítőkészlet Hardver eszközök meghajtó programjai Hardver-szoftver kézikönyvek Szótár (angol-magyar) 2/5 A vizsgázó neve:..

3 Feladat: Hálózattelepítő és üzemeltető Gyakorlati vizsgatétel Cégénél a biztonsági szint javítására, az anyagi és eszmei értékek védelmére informatikai rendszer üzembehelyezését tervezik. Felkérték, hogy tervezze meg a végpontok ideális elhelyezkedését, a szerver és kliens oldali megvalósítást. Választása a költséghatékony AXIS videoszerverre, éjjellátó kamerákra, és a NetAVIS rendszerszoftverre esett. Hozzon létre dinamikus címkövetési szolgáltatónál fiókot, majd vegyen fel egy hoszt-ot tetszőleges szabad névvel a WAN oldali elérés tesztelésére az alábbiak szerint: 1. Dokumentálja folyamatosan vizsgatevékenységét átlátható, érthető formában. 2. Bővítse a szervert plusz egy darab merevlemezzel. 3. Telepítse a mellékelt NetAVIS szerver szoftvert a Fuji kiszolgálóra. 4. Partícionálja a merevlemezeket, az alábbi módon: 4.1. A kisebbik merevlemezre hozza létre a rendszerpartíciókat / (4gb) /boot (1gb) /netavis (4gb) SWAP (4gb) /var/lib/mysql (20gb) 4.2. A nagyobbik merevlemezre az Images part íciót 60GB tárhely foglalással /Images/Images1 (60gb) 5. Telepítse a rendszert 5.1. "Hamori Iskola" felhasználóval, 5350 Tiszafüred Ady E. u. 4 címmel, 5.2. "hamori" rövid névvel, és "iskola" orientációval. 6. A szerver hálózati beállításai: átjáróval Fizikailag alakítsa ki a hálózati topológiát, 6.3. Készítse el a kábelezést a komponensek között. 7. Konfigurálja a routert: 7.1. LAN oldalon IP címre, 7.2. DHCP kiszolgálóra, 7.3. Állítson be NAT paramétereket a 80-as porton a szerver IP címére. 8. Konfigurálja a 240Q videoszervert: 8.1. Változtassa meg a felhasználó nevét: axis -ra, jelszó: rinf hálózati paraméterekkel. 9. Kliens telepítése: 9.1. Partícionálja a kliens merevlemezét 50-50% arányban Telepítse a mellékelt Windows XP Professional operációs rendszert Telepítsen aktív internet kapcsolat segítségével JAVA alkalmazást. 10. Jelentkezzen be a szerverre, adja meg a mellékelt licensz kulcsot A megadott licensz kulcsból állapítsa meg, milyen licensz paraméterekkel rendelkező szervert használ. 11. Felhaználói management: Vegyen fel egy felhasználót korlátozott jogokkal, csak élőkép és archívum hozzáféréssel Vegyen fel egy felhasználót bővített jogokkal, csak a szerverek állapotát ne tudja változtatni. 12. Videoszerver konfigurálás: Vegyen fel AXIS 240Q videoszervert, portonként 1-1 kamerával. 13. Állítson be folyamatos archiválást legjobb képi minőségben és frissítéssel. 14. ICAT konfigurálás: Állítson be riasztási időszakot a vizsga idejére mind a 4 kamerára, 120 másodperces időközzel Alakítson ki riasztási zónákat, mely a mozgásokat észleli, érzékeli A riasztásokról küldjön -t a rinfvizsga2011@hotmail.com címre (a címet hozza létre) Exportáljon egy archívum időszakot látványos mozgással (1-2 perc) SAFE formátumban. 15. WAN elérés: Tesztelje a hálózat és a beállítások helyes működését külső eléréssel a IP címen Regisztráljon dinamikus címkövetési szolgáltatást, konfigurálja a routeren, tesztelje néveléréssel. 3/5 A vizsgázó neve:..

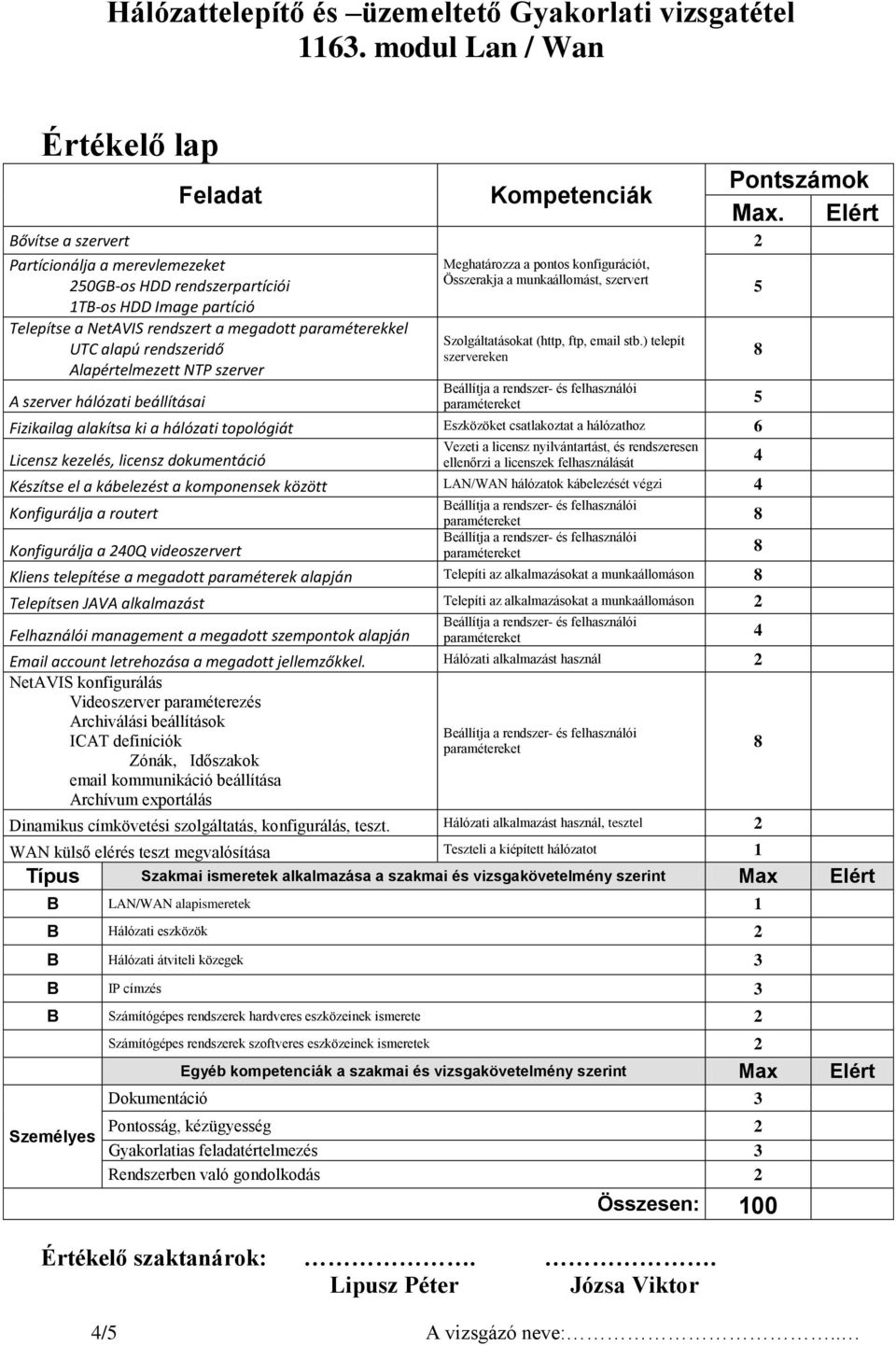

4 Értékelő lap Bővítse a szervert Feladat Partícionálja a merevlemezeket 250GB-os HDD rendszerpartíciói 1TB-os HDD Image partíció Telepítse a NetAVIS rendszert a megadott paraméterekkel UTC alapú rendszeridő Alapértelmezett NTP szerver A szerver hálózati beállításai Kompetenciák Meghatározza a pontos konfigurációt, Összerakja a munkaállomást, szervert Szolgáltatásokat (http, ftp, stb.) telepít szervereken 8 paramétereket 5 Fizikailag alakítsa ki a hálózati topológiát Eszközöket csatlakoztat a hálózathoz 6 Licensz kezelés, licensz dokumentáció Vezeti a licensz nyilvántartást, és rendszeresen ellenőrzi a licenszek felhasználását 4 Készítse el a kábelezést a komponensek között LAN/WAN hálózatok kábelezését végzi 4 Konfigurálja a routert Konfigurálja a 240Q videoszervert Kliens telepítése a megadott paraméterek alapján Telepíti az alkalmazásokat a munkaállomáson 8 Telepítsen JAVA alkalmazást Telepíti az alkalmazásokat a munkaállomáson 2 Felhaználói management a megadott szempontok alapján paramétereket 4 account letrehozása a megadott jellemzőkkel. Hálózati alkalmazást használ 2 NetAVIS konfigurálás Videoszerver paraméterezés Archiválási beállítások ICAT definíciók Zónák, Időszakok kommunikáció beállítása Archívum exportálás Dinamikus címkövetési szolgáltatás, konfigurálás, teszt. Hálózati alkalmazást használ, tesztel 2 Pontszámok Max. Elért WAN külső elérés teszt megvalósítása Teszteli a kiépített hálózatot 1 Típus Szakmai ismeretek alkalmazása a szakmai és vizsgakövetelmény szerint Max Elért B LAN/WAN alapismeretek 1 B Hálózati eszközök 2 B Hálózati átviteli közegek 3 B IP címzés 3 B Számítógépes rendszerek hardveres eszközeinek ismerete 2 Személyes Számítógépes rendszerek szoftveres eszközeinek ismeretek 2 Egyéb kompetenciák a szakmai és vizsgakövetelmény szerint Max Elért Dokumentáció 3 Pontosság, kézügyesség 2 Gyakorlatias feladatértelmezés 3 Rendszerben való gondolkodás 2 Összesen: 100 Értékelő szaktanárok:.. Lipusz Péter Józsa Viktor 4/5 A vizsgázó neve:.. 2 5

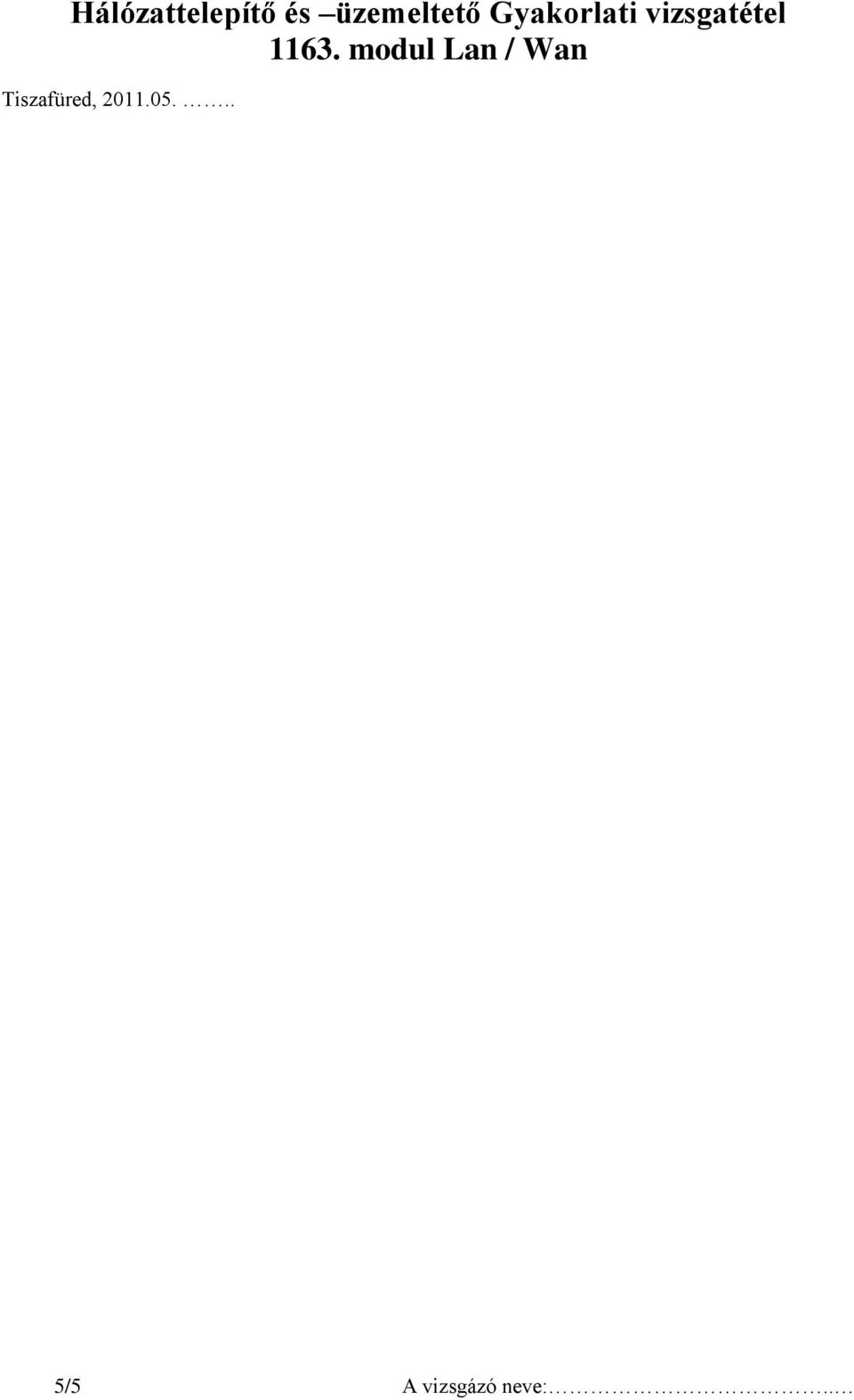

5 Tiszafüred, /5 A vizsgázó neve:..
