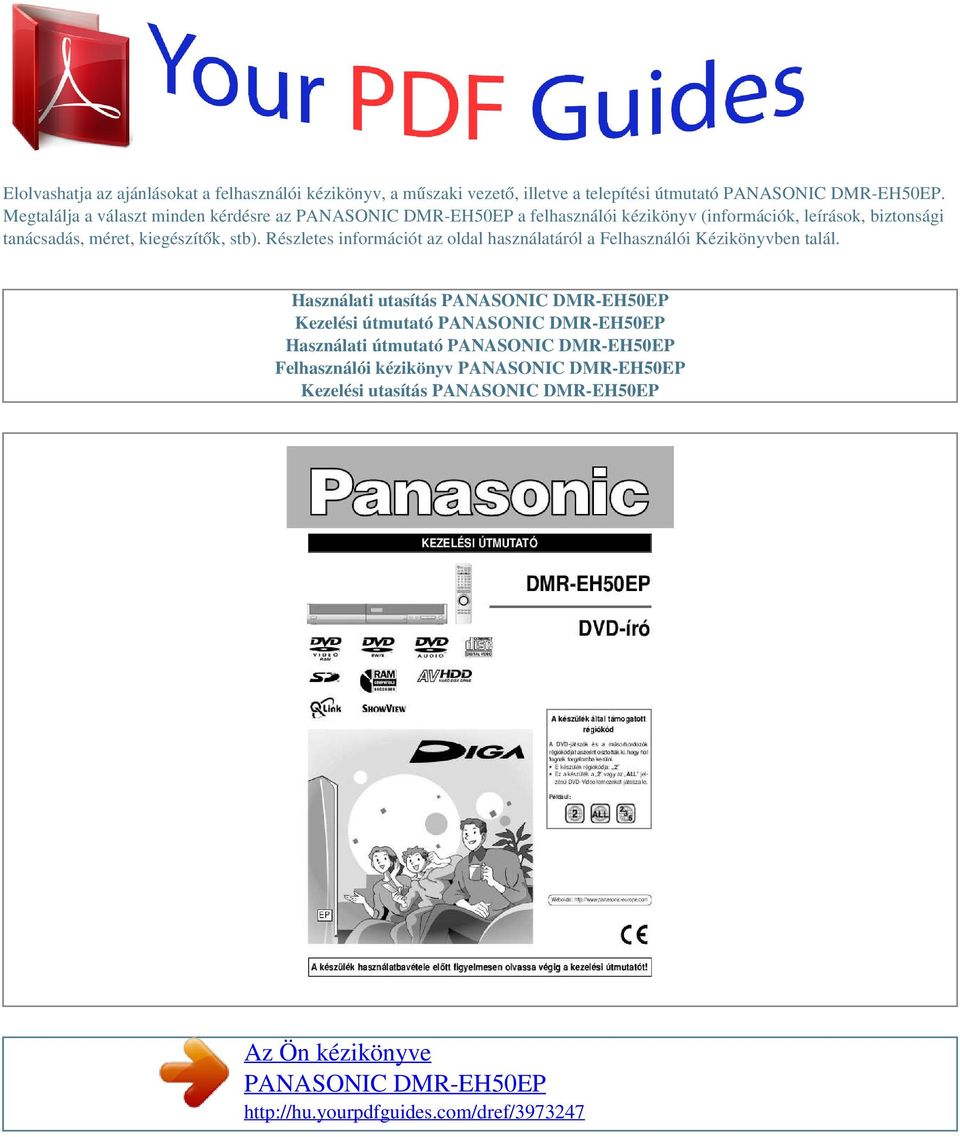

Az Ön kézikönyve PANASONIC DMR-EH50EP

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

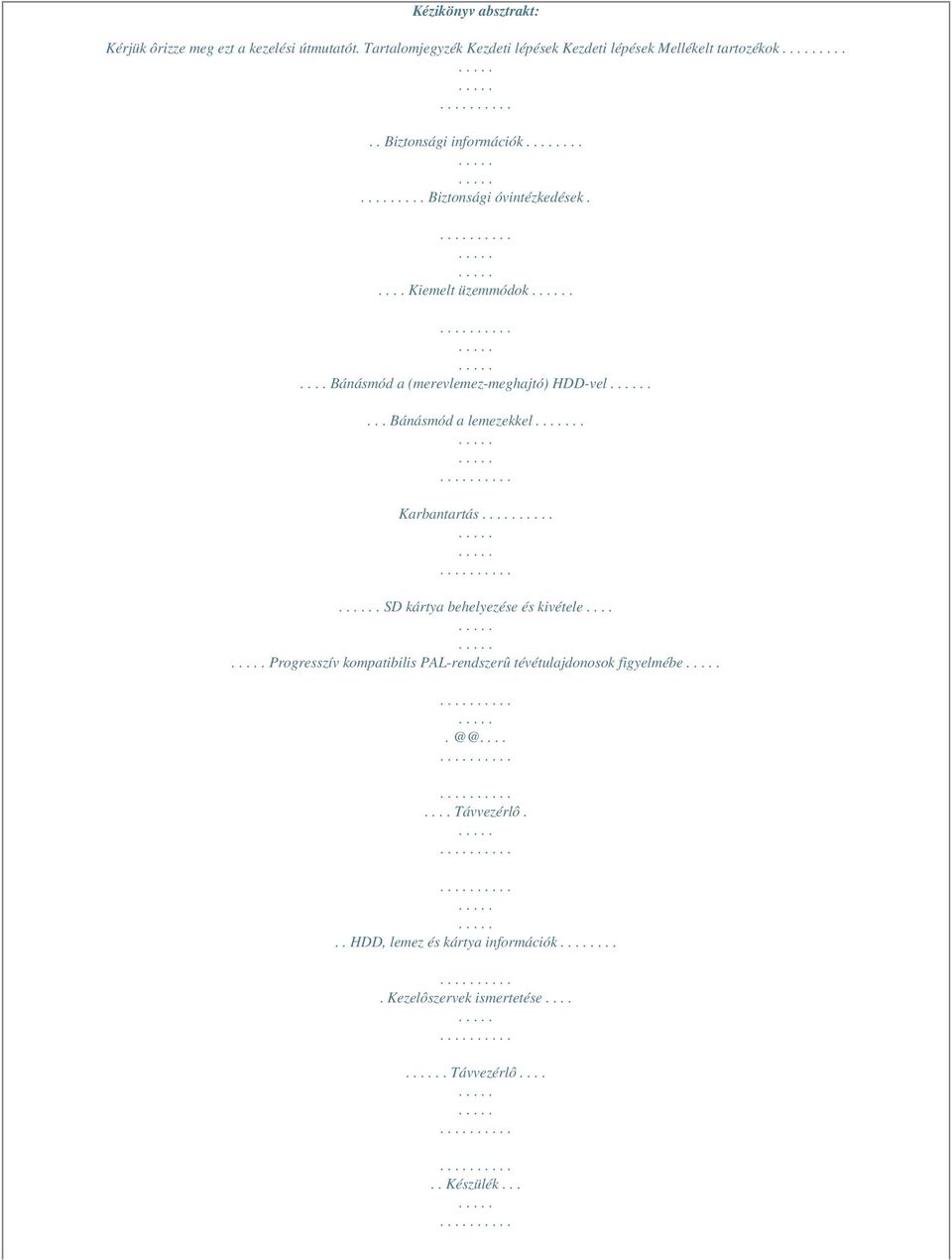

2 Kézikönyv absztrakt: Kérjük ôrizze meg ezt a kezelési útmutatót. Tartalomjegyzék Kezdeti lépések Kezdeti lépések Mellékelt tartozékok Biztonsági információk Biztonsági óvintézkedések..... Kiemelt üzemmódok..... Bánásmód a (merevlemez-meghajtó) HDD-vel.... Bánásmód a lemezekkel.. Karbantartás. SD kártya behelyezése és kivétele.... Progresszív kompatibilis PAL-rendszerû tévétulajdonosok Távvezérlô... HDD, lemez és kártya információk.... Kezelôszervek ismertetése..... Távvezérlô Készülék...

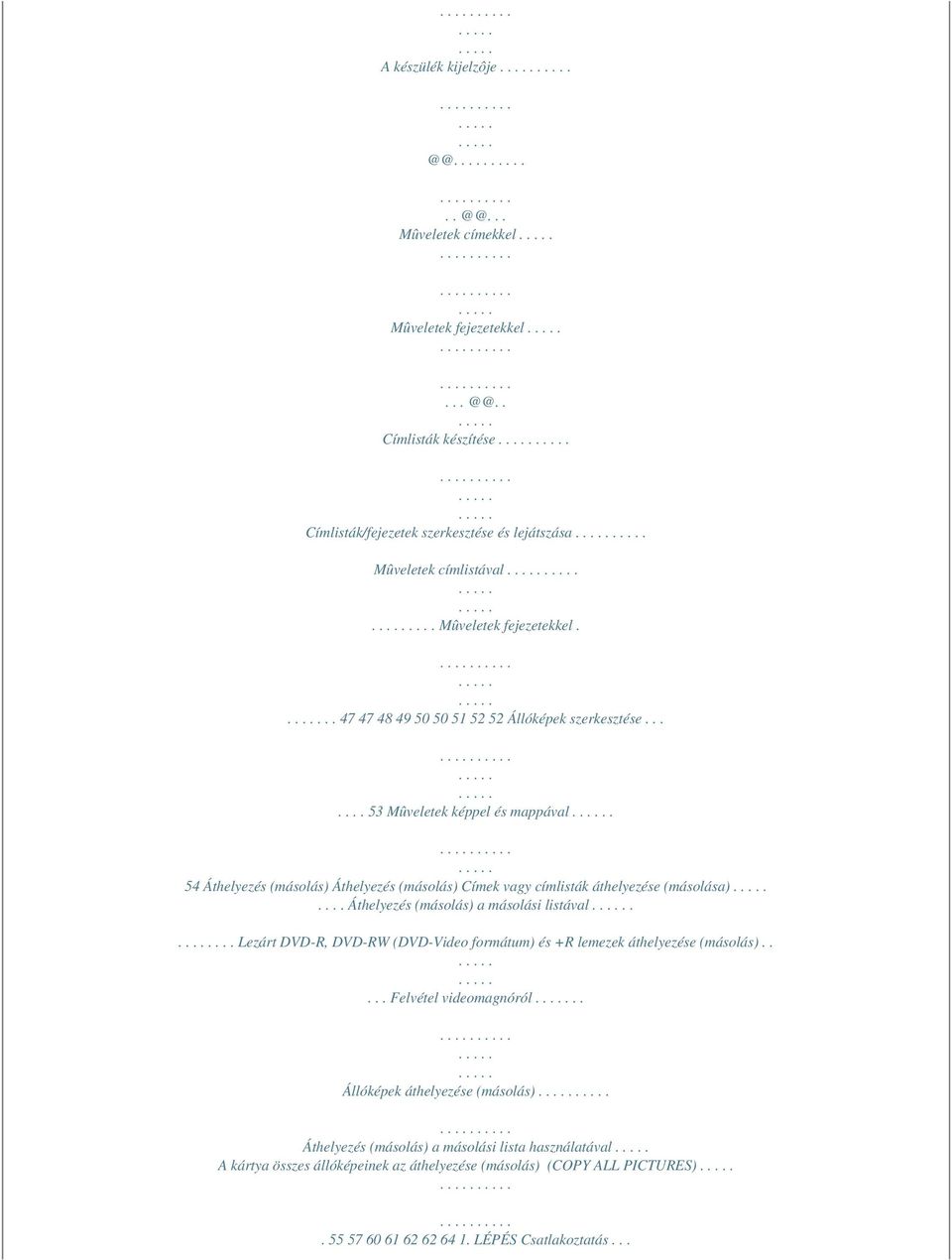

3 A készülék kijelzôje Mûveletek címekkel Mûveletek fejezetekkel... Címlisták készítése Címlisták/fejezetek szerkesztése és lejátszása Mûveletek címlistával.... Mûveletek fejezetekkel Állóképek szerkesztése Mûveletek képpel és mappával. 54 Áthelyezés (másolás) Áthelyezés (másolás) Címek vagy címlisták áthelyezése (másolása).... Áthelyezés (másolás) a másolási listával.... Lezárt DVD-R, DVD-RW (DVD-Video formátum) és +R lemezek áthelyezése (másolás)..... Felvétel videomagnóról.. Állóképek áthelyezése (másolás) Áthelyezés (másolás) a másolási lista használatával A kártya összes állóképeinek az áthelyezése (másolás) (COPY ALL PICTURES) LÉPÉS Csatlakoztatás...

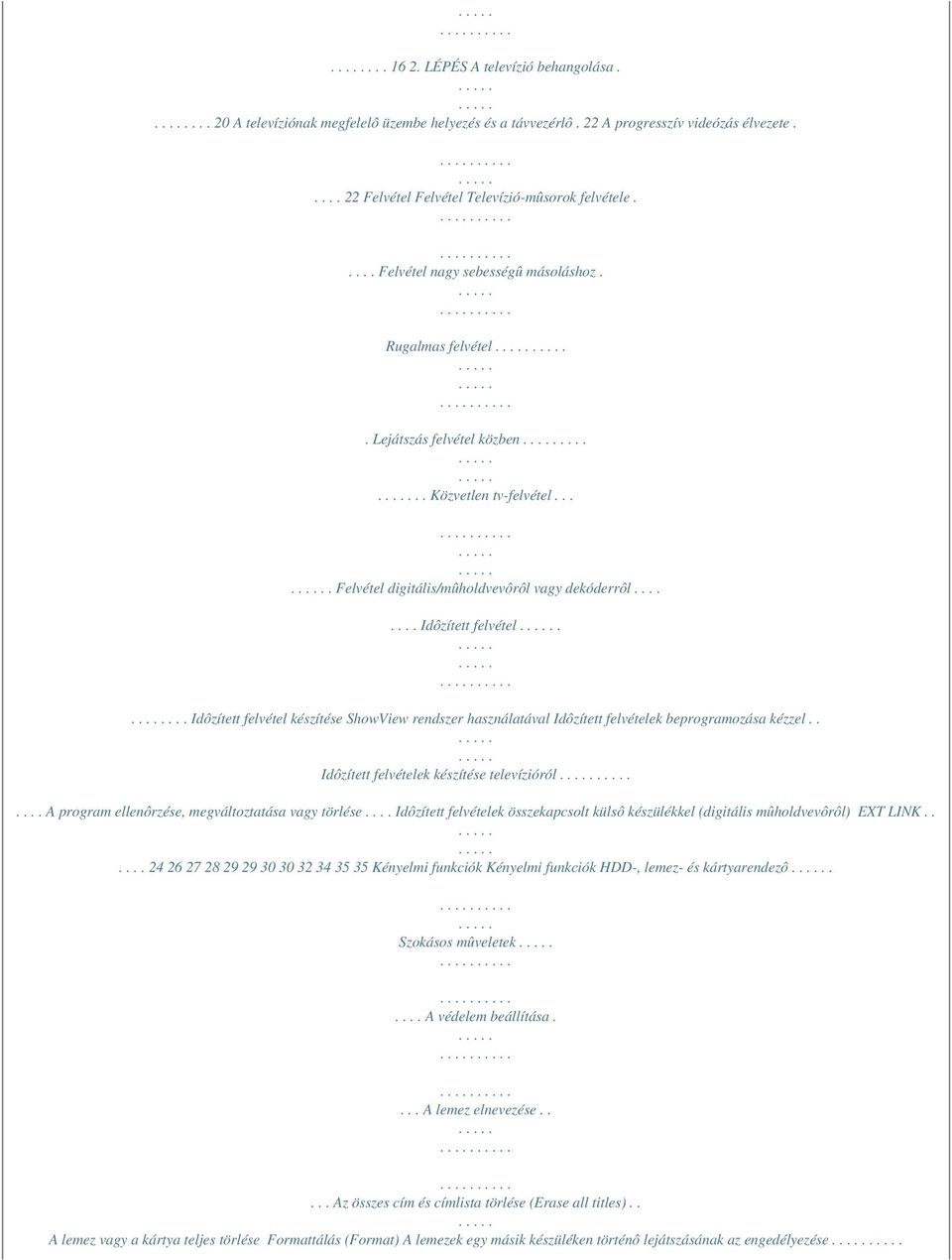

4 LÉPÉS A televízió behangolása A televíziónak megfelelô üzembe helyezés és a távvezérlô. 22 A progresszív videózás élvezete Felvétel Felvétel Televízió-mûsorok felvétele..... Felvétel nagy sebességû másoláshoz. Rugalmas felvétel. Lejátszás felvétel közben Közvetlen tv-felvétel.... Felvétel digitális/mûholdvevôrôl vagy dekóderrôl Idôzített felvétel.... Idôzített felvétel készítése ShowView rendszer használatával Idôzített felvételek beprogramozása kézzel.. Idôzített felvételek készítése televízióról.... A program ellenôrzése, megváltoztatása vagy törlése.... Idôzített felvételek összekapcsolt külsô készülékkel (digitális mûholdvevôrôl) EXT LINK Kényelmi funkciók Kényelmi funkciók HDD-, lemez- és kártyarendezô. Szokásos mûveletek.... A védelem beállítása.... A lemez elnevezése..... Az összes cím és címlista törlése (Erase all titles).. A lemez vagy a kártya teljes törlése Formattálás (Format) A lemezek egy másik készüléken történô lejátszásának az engedélyezése

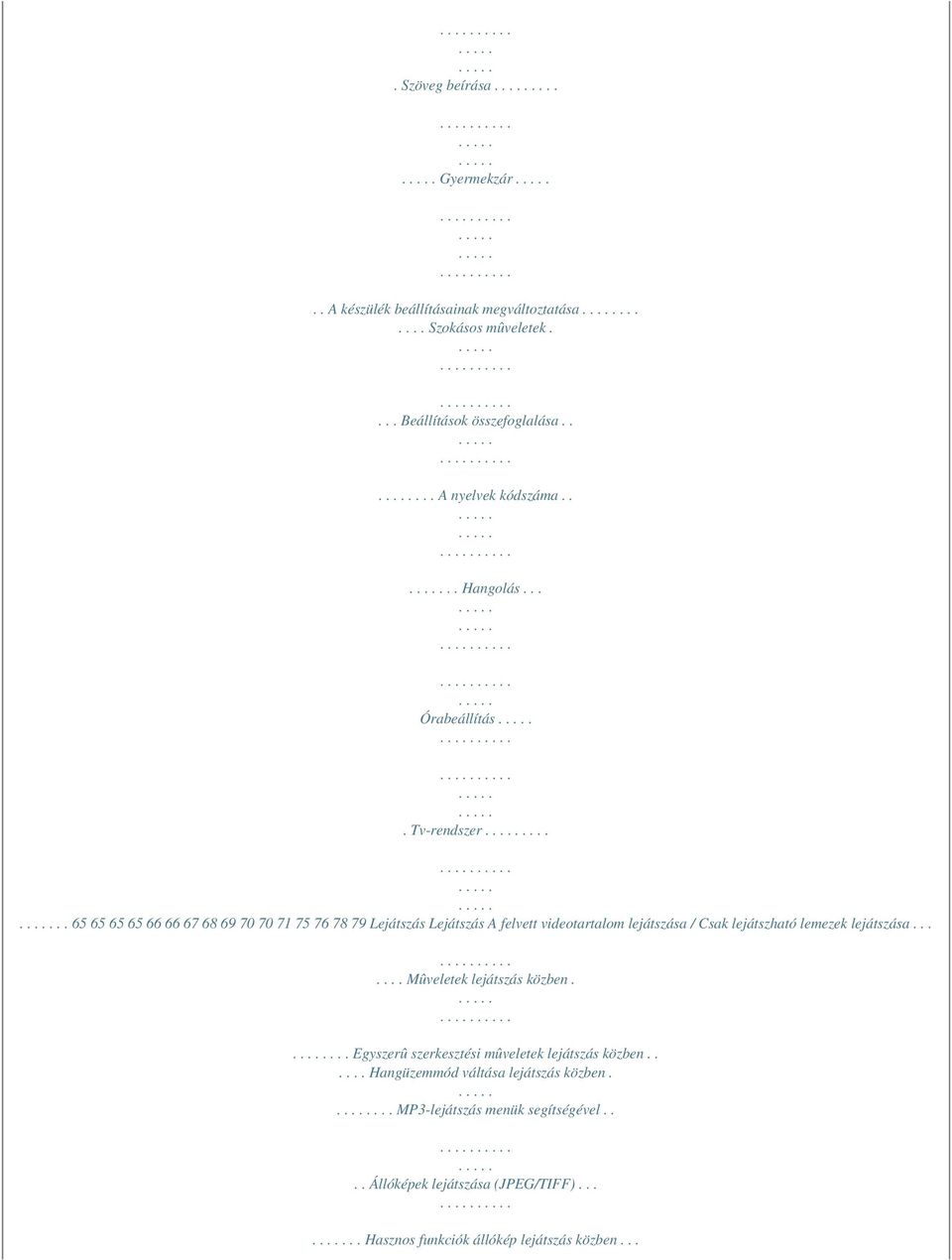

5 . Szöveg beírása.... Gyermekzár.. A készülék beállításainak megváltoztatása Szokásos mûveletek.... Beállítások összefoglalása..... A nyelvek kódszáma.... Hangolás... Órabeállítás. Tv-rendszer Lejátszás Lejátszás A felvett videotartalom lejátszása / Csak lejátszható lemezek lejátszása Mûveletek lejátszás közben.... Egyszerû szerkesztési mûveletek lejátszás közben Hangüzemmód váltása lejátszás közben.... MP3-lejátszás menük segítségével.... Állóképek lejátszása (JPEG/TIFF)..... Hasznos funkciók állókép lejátszás közben...

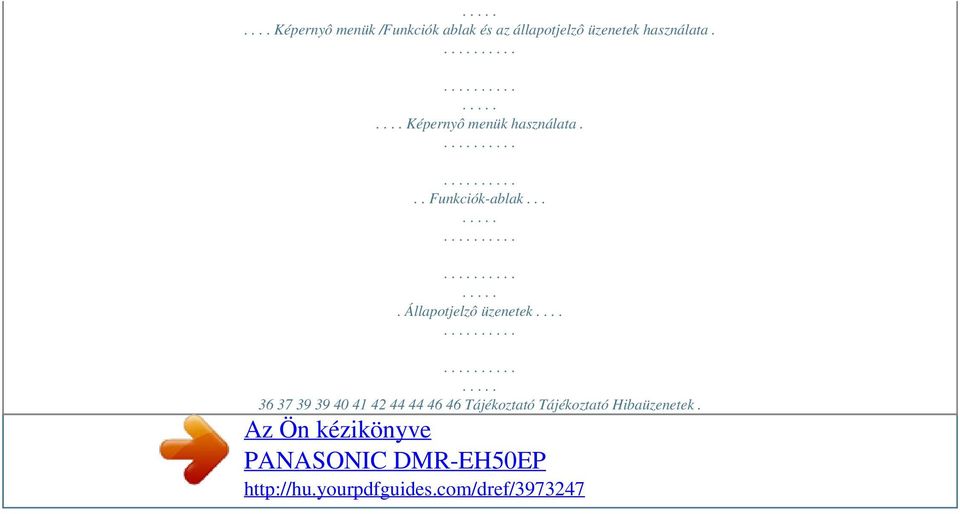

6 .... Képernyô menük /Funkciók ablak és az állapotjelzô üzenetek használata..... Képernyô menük használata... Funkciók-ablak.... Állapotjelzô üzenetek Tájékoztató Tájékoztató Hibaüzenetek.

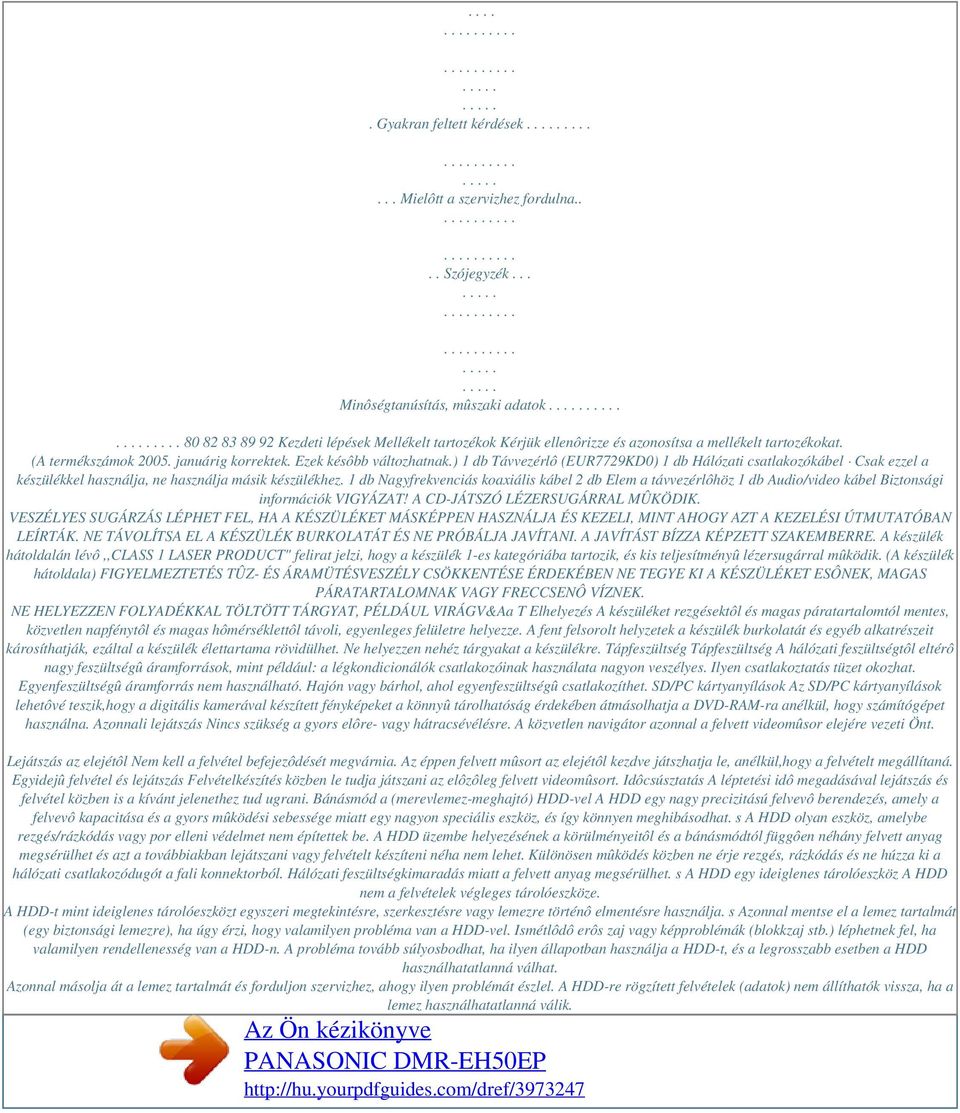

7 ..... Gyakran feltett kérdések Mielôtt a szervizhez fordulna.... Szójegyzék... Minôségtanúsítás, mûszaki adatok Kezdeti lépések Mellékelt tartozékok Kérjük ellenôrizze és azonosítsa a mellékelt tartozékokat. (A termékszámok januárig korrektek. Ezek késôbb változhatnak.) 1 db Távvezérlô (EUR7729KD0) 1 db Hálózati csatlakozókábel Csak ezzel a készülékkel használja, ne használja másik készülékhez. 1 db Nagyfrekvenciás koaxiális kábel 2 db Elem a távvezérlôhöz 1 db Audio/video kábel Biztonsági információk VIGYÁZAT! A CD-JÁTSZÓ LÉZERSUGÁRRAL MÛKÖDIK. VESZÉLYES SUGÁRZÁS LÉPHET FEL, HA A KÉSZÜLÉKET MÁSKÉPPEN HASZNÁLJA ÉS KEZELI, MINT AHOGY AZT A KEZELÉSI ÚTMUTATÓBAN LEÍRTÁK. NE TÁVOLÍTSA EL A KÉSZÜLÉK BURKOLATÁT ÉS NE PRÓBÁLJA JAVÍTANI. A JAVÍTÁST BÍZZA KÉPZETT SZAKEMBERRE. A készülék hátoldalán lévô,,class 1 LASER PRODUCT" felirat jelzi, hogy a készülék 1-es kategóriába tartozik, és kis teljesítményû lézersugárral mûködik. (A készülék hátoldala) FIGYELMEZTETÉS TÛZ- ÉS ÁRAMÜTÉSVESZÉLY CSÖKKENTÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESÔNEK, MAGAS PÁRATARTALOMNAK VAGY FRECCSENÔ VÍZNEK. NE HELYEZZEN FOLYADÉKKAL TÖLTÖTT TÁRGYAT, PÉLDÁUL VIRÁGV&Aa T Elhelyezés A készüléket rezgésektôl és magas páratartalomtól mentes, közvetlen napfénytôl és magas hômérséklettôl távoli, egyenleges felületre helyezze. A fent felsorolt helyzetek a készülék burkolatát és egyéb alkatrészeit károsíthatják, ezáltal a készülék élettartama rövidülhet. Ne helyezzen nehéz tárgyakat a készülékre. Tápfeszültség Tápfeszültség A hálózati feszültségtôl eltérô nagy feszültségû áramforrások, mint például: a légkondicionálók csatlakozóinak használata nagyon veszélyes. Ilyen csatlakoztatás tüzet okozhat. Egyenfeszültségû áramforrás nem használható. Hajón vagy bárhol, ahol egyenfeszültségû csatlakozíthet. SD/PC kártyanyílások Az SD/PC kártyanyílások lehetôvé teszik,hogy a digitális kamerával készített fényképeket a könnyû tárolhatóság érdekében átmásolhatja a DVD-RAM-ra anélkül, hogy számítógépet használna. Azonnali lejátszás Nincs szükség a gyors elôre- vagy hátracsévélésre. A közvetlen navigátor azonnal a felvett videomûsor elejére vezeti Önt. Lejátszás az elejétôl Nem kell a felvétel befejezôdését megvárnia. Az éppen felvett mûsort az elejétôl kezdve játszhatja le, anélkül,hogy a felvételt megállítaná. Egyidejû felvétel és lejátszás Felvételkészítés közben le tudja játszani az elôzôleg felvett videomûsort. Idôcsúsztatás A léptetési idô megadásával lejátszás és felvétel közben is a kívánt jelenethez tud ugrani. Bánásmód a (merevlemez-meghajtó) HDD-vel A HDD egy nagy precizitású felvevô berendezés, amely a felvevô kapacitása és a gyors mûködési sebessége miatt egy nagyon speciális eszköz, és így könnyen meghibásodhat. s A HDD olyan eszköz, amelybe rezgés/rázkódás vagy por elleni védelmet nem építettek be. A HDD üzembe helyezésének a körülményeitôl és a bánásmódtól függôen néhány felvett anyag megsérülhet és azt a továbbiakban lejátszani vagy felvételt készíteni néha nem lehet. Különösen mûködés közben ne érje rezgés, rázkódás és ne húzza ki a hálózati csatlakozódugót a fali konnektorból. Hálózati feszültségkimaradás miatt a felvett anyag megsérülhet. s A HDD egy ideiglenes tárolóeszköz A HDD nem a felvételek végleges tárolóeszköze. A HDD-t mint ideiglenes tárolóeszközt egyszeri megtekintésre, szerkesztésre vagy lemezre történô elmentésre használja. s Azonnal mentse el a lemez tartalmát (egy biztonsági lemezre), ha úgy érzi, hogy valamilyen probléma van a HDD-vel. Ismétlôdô erôs zaj vagy képproblémák (blokkzaj stb.) léphetnek fel, ha valamilyen rendellenesség van a HDD-n. A probléma tovább súlyosbodhat, ha ilyen állapotban használja a HDD-t, és a legrosszabb esetben a HDD használhatatlanná válhat. Azonnal másolja át a lemez tartalmát és forduljon szervizhez, ahogy ilyen problémát észlel. A HDD-re rögzített felvételek (adatok) nem állíthatók vissza, ha a lemez használhatatlanná válik.

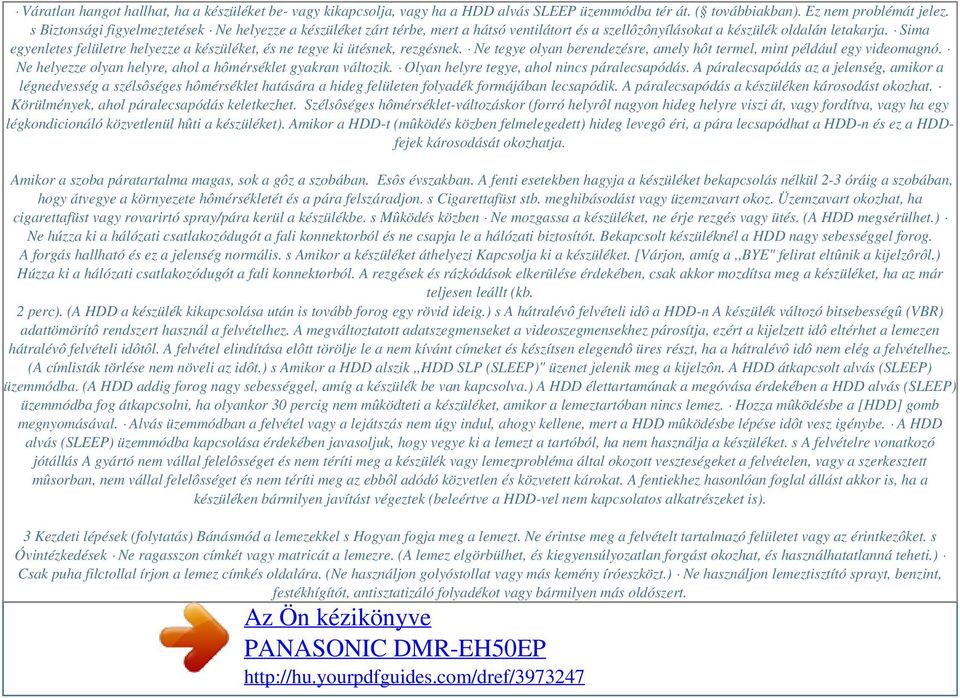

8 Váratlan hangot hallhat, ha a készüléket be- vagy kikapcsolja, vagy ha a HDD alvás SLEEP üzemmódba tér át. ( továbbiakban). Ez nem problémát jelez. s Biztonsági figyelmeztetések Ne helyezze a készüléket zárt térbe, mert a hátsó ventilátort és a szellôzônyílásokat a készülék oldalán letakarja. Sima egyenletes felületre helyezze a készüléket, és ne tegye ki ütésnek, rezgésnek. Ne tegye olyan berendezésre, amely hôt termel, mint például egy videomagnó. Ne helyezze olyan helyre, ahol a hômérséklet gyakran változik. Olyan helyre tegye, ahol nincs páralecsapódás. A páralecsapódás az a jelenség, amikor a légnedvesség a szélsôséges hômérséklet hatására a hideg felületen folyadék formájában lecsapódik. A páralecsapódás a készüléken károsodást okozhat. Körülmények, ahol páralecsapódás keletkezhet. Szélsôséges hômérséklet-változáskor (forró helyrôl nagyon hideg helyre viszi át, vagy fordítva, vagy ha egy légkondicionáló közvetlenül hûti a készüléket). Amikor a HDD-t (mûködés közben felmelegedett) hideg levegô éri, a pára lecsapódhat a HDD-n és ez a HDDfejek károsodását okozhatja. Amikor a szoba páratartalma magas, sok a gôz a szobában. Esôs évszakban. A fenti esetekben hagyja a készüléket bekapcsolás nélkül 2-3 óráig a szobában, hogy átvegye a környezete hômérsékletét és a pára felszáradjon. s Cigarettafüst stb. meghibásodást vagy üzemzavart okoz. Üzemzavart okozhat, ha cigarettafüst vagy rovarirtó spray/pára kerül a készülékbe. s Mûködés közben Ne mozgassa a készüléket, ne érje rezgés vagy ütés. (A HDD megsérülhet.) Ne húzza ki a hálózati csatlakozódugót a fali konnektorból és ne csapja le a hálózati biztosítót. Bekapcsolt készüléknél a HDD nagy sebességgel forog. A forgás hallható és ez a jelenség normális. s Amikor a készüléket áthelyezi Kapcsolja ki a készüléket. [Várjon, amíg a,,bye" felirat eltûnik a kijelzôrôl.) Húzza ki a hálózati csatlakozódugót a fali konnektorból. A rezgések és rázkódások elkerülése érdekében, csak akkor mozdítsa meg a készüléket, ha az már teljesen leállt (kb. 2 perc). (A HDD a készülék kikapcsolása után is tovább forog egy rövid ideig.) s A hátralévô felvételi idô a HDD-n A készülék változó bitsebességû (VBR) adattömörítô rendszert használ a felvételhez. A megváltoztatott adatszegmenseket a videoszegmensekhez párosítja, ezért a kijelzett idô eltérhet a lemezen hátralévô felvételi idôtôl. A felvétel elindítása elôtt törölje le a nem kívánt címeket és készítsen elegendô üres részt, ha a hátralévô idô nem elég a felvételhez. (A címlisták törlése nem növeli az idôt.) s Amikor a HDD alszik,,hdd SLP (SLEEP)" üzenet jelenik meg a kijelzôn. A HDD átkapcsolt alvás (SLEEP) üzemmódba. (A HDD addig forog nagy sebességgel, amíg a készülék be van kapcsolva.) A HDD élettartamának a megóvása érdekében a HDD alvás (SLEEP) üzemmódba fog átkapcsolni, ha olyankor 30 percig nem mûködteti a készüléket, amikor a lemeztartóban nincs lemez. Hozza mûködésbe a [HDD] gomb megnyomásával. Alvás üzemmódban a felvétel vagy a lejátszás nem úgy indul, ahogy kellene, mert a HDD mûködésbe lépése idôt vesz igénybe. A HDD alvás (SLEEP) üzemmódba kapcsolása érdekében javasoljuk, hogy vegye ki a lemezt a tartóból, ha nem használja a készüléket. s A felvételre vonatkozó jótállás A gyártó nem vállal felelôsséget és nem téríti meg a készülék vagy lemezprobléma által okozott veszteségeket a felvételen, vagy a szerkesztett mûsorban, nem vállal felelôsséget és nem téríti meg az ebbôl adódó közvetlen és közvetett károkat. A fentiekhez hasonlóan foglal állást akkor is, ha a készüléken bármilyen javítást végeztek (beleértve a HDD-vel nem kapcsolatos alkatrészeket is). 3 Kezdeti lépések (folytatás) Bánásmód a lemezekkel s Hogyan fogja meg a lemezt. Ne érintse meg a felvételt tartalmazó felületet vagy az érintkezôket. s Óvintézkedések Ne ragasszon címkét vagy matricát a lemezre. (A lemez elgörbülhet, és kiegyensúlyozatlan forgást okozhat, és használhatatlanná teheti.) Csak puha filctollal írjon a lemez címkés oldalára. (Ne használjon golyóstollat vagy más kemény íróeszközt.) Ne használjon lemeztisztító sprayt, benzint, festékhígítót, antisztatizáló folyadékot vagy bármilyen más oldószert.

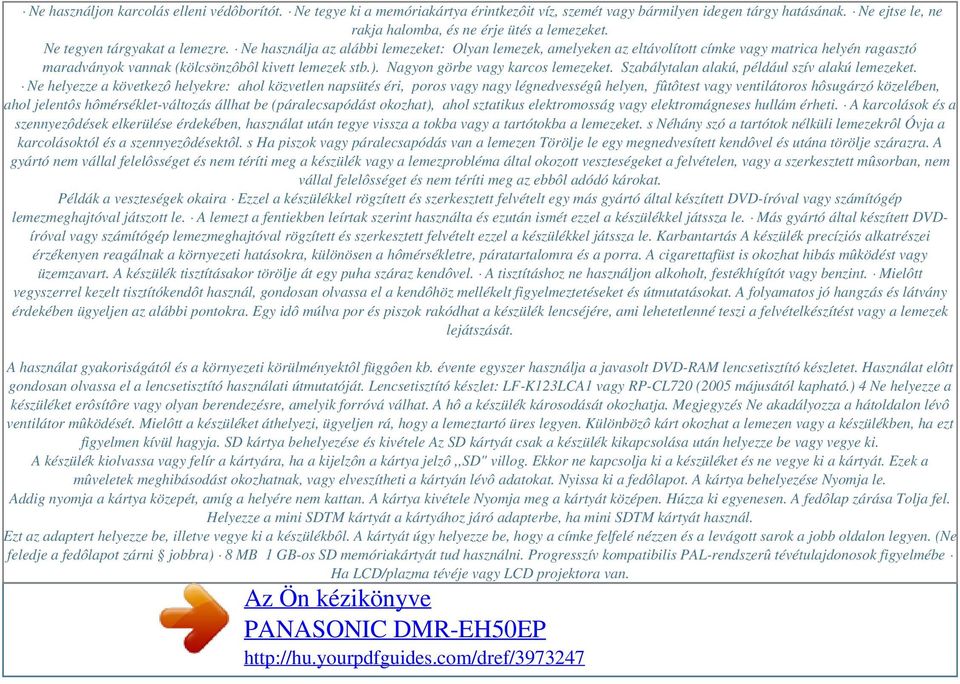

9 Ne használjon karcolás elleni védôborítót. Ne tegye ki a memóriakártya érintkezôit víz, szemét vagy bármilyen idegen tárgy hatásának. Ne ejtse le, ne rakja halomba, és ne érje ütés a lemezeket. Ne tegyen tárgyakat a lemezre. Ne használja az alábbi lemezeket: Olyan lemezek, amelyeken az eltávolított címke vagy matrica helyén ragasztó maradványok vannak (kölcsönzôbôl kivett lemezek stb.). Nagyon görbe vagy karcos lemezeket. Szabálytalan alakú, például szív alakú lemezeket. Ne helyezze a következô helyekre: ahol közvetlen napsütés éri, poros vagy nagy légnedvességû helyen, fûtôtest vagy ventilátoros hôsugárzó közelében, ahol jelentôs hômérséklet-változás állhat be (páralecsapódást okozhat), ahol sztatikus elektromosság vagy elektromágneses hullám érheti. A karcolások és a szennyezôdések elkerülése érdekében, használat után tegye vissza a tokba vagy a tartótokba a lemezeket. s Néhány szó a tartótok nélküli lemezekrôl Óvja a karcolásoktól és a szennyezôdésektôl. s Ha piszok vagy páralecsapódás van a lemezen Törölje le egy megnedvesített kendôvel és utána törölje szárazra. A gyártó nem vállal felelôsséget és nem téríti meg a készülék vagy a lemezprobléma által okozott veszteségeket a felvételen, vagy a szerkesztett mûsorban, nem vállal felelôsséget és nem téríti meg az ebbôl adódó károkat. Példák a veszteségek okaira Ezzel a készülékkel rögzített és szerkesztett felvételt egy más gyártó által készített DVD-íróval vagy számítógép lemezmeghajtóval játszott le. A lemezt a fentiekben leírtak szerint használta és ezután ismét ezzel a készülékkel játssza le. Más gyártó által készített DVDíróval vagy számítógép lemezmeghajtóval rögzített és szerkesztett felvételt ezzel a készülékkel játssza le. Karbantartás A készülék precíziós alkatrészei érzékenyen reagálnak a környezeti hatásokra, különösen a hômérsékletre, páratartalomra és a porra. A cigarettafüst is okozhat hibás mûködést vagy üzemzavart. A készülék tisztításakor törölje át egy puha száraz kendôvel. A tisztításhoz ne használjon alkoholt, festékhígítót vagy benzint. Mielôtt vegyszerrel kezelt tisztítókendôt használ, gondosan olvassa el a kendôhöz mellékelt figyelmeztetéseket és útmutatásokat. A folyamatos jó hangzás és látvány érdekében ügyeljen az alábbi pontokra. Egy idô múlva por és piszok rakódhat a készülék lencséjére, ami lehetetlenné teszi a felvételkészítést vagy a lemezek lejátszását. A használat gyakoriságától és a környezeti körülményektôl függôen kb. évente egyszer használja a javasolt DVD-RAM lencsetisztító készletet. Használat elôtt gondosan olvassa el a lencsetisztító használati útmutatóját. Lencsetisztító készlet: LF-K123LCA1 vagy RP-CL720 (2005 májusától kapható.) 4 Ne helyezze a készüléket erôsítôre vagy olyan berendezésre, amelyik forróvá válhat. A hô a készülék károsodását okozhatja. Megjegyzés Ne akadályozza a hátoldalon lévô ventilátor mûködését. Mielôtt a készüléket áthelyezi, ügyeljen rá, hogy a lemeztartó üres legyen. Különbözô kárt okozhat a lemezen vagy a készülékben, ha ezt figyelmen kívül hagyja. SD kártya behelyezése és kivétele Az SD kártyát csak a készülék kikapcsolása után helyezze be vagy vegye ki. A készülék kiolvassa vagy felír a kártyára, ha a kijelzôn a kártya jelzô,,sd" villog. Ekkor ne kapcsolja ki a készüléket és ne vegye ki a kártyát. Ezek a mûveletek meghibásodást okozhatnak, vagy elveszítheti a kártyán lévô adatokat. Nyissa ki a fedôlapot. A kártya behelyezése Nyomja le. Addig nyomja a kártya közepét, amíg a helyére nem kattan. A kártya kivétele Nyomja meg a kártyát középen. Húzza ki egyenesen. A fedôlap zárása Tolja fel. Helyezze a mini SDTM kártyát a kártyához járó adapterbe, ha mini SDTM kártyát használ. Ezt az adaptert helyezze be, illetve vegye ki a készülékbôl. A kártyát úgy helyezze be, hogy a címke felfelé nézzen és a levágott sarok a jobb oldalon legyen. (Ne feledje a fedôlapot zárni jobbra) 8 MB 1 GB-os SD memóriakártyát tud használni. Progresszív kompatibilis PAL-rendszerû tévétulajdonosok figyelmébe Ha LCD/plazma tévéje vagy LCD projektora van.

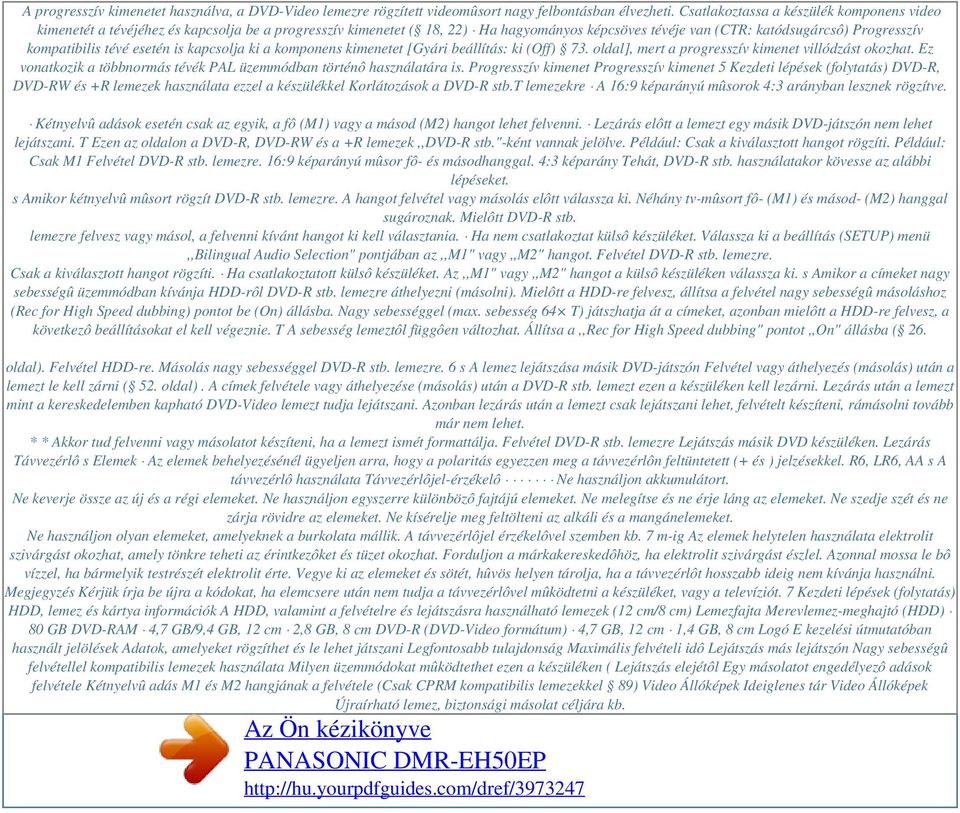

10 A progresszív kimenetet használva, a DVD-Video lemezre rögzített videomûsort nagy felbontásban élvezheti. Csatlakoztassa a készülék komponens video kimenetét a tévéjéhez és kapcsolja be a progresszív kimenetet ( 18, 22) Ha hagyományos képcsöves tévéje van (CTR: katódsugárcsô) Progresszív kompatibilis tévé esetén is kapcsolja ki a komponens kimenetet [Gyári beállítás: ki (Off) 73. oldal], mert a progresszív kimenet villódzást okozhat. Ez vonatkozik a többnormás tévék PAL üzemmódban történô használatára is. Progresszív kimenet Progresszív kimenet 5 Kezdeti lépések (folytatás) DVD-R, DVD-RW és +R lemezek használata ezzel a készülékkel Korlátozások a DVD-R stb.t lemezekre A 16:9 képarányú mûsorok 4:3 arányban lesznek rögzítve. Kétnyelvû adások esetén csak az egyik, a fô (M1) vagy a másod (M2) hangot lehet felvenni. Lezárás elôtt a lemezt egy másik DVD-játszón nem lehet lejátszani. T Ezen az oldalon a DVD-R, DVD-RW és a +R lemezek,,dvd-r stb."-ként vannak jelölve. Például: Csak a kiválasztott hangot rögzíti. Például: Csak M1 Felvétel DVD-R stb. lemezre. 16:9 képarányú mûsor fô- és másodhanggal. 4:3 képarány Tehát, DVD-R stb. használatakor kövesse az alábbi lépéseket. s Amikor kétnyelvû mûsort rögzít DVD-R stb. lemezre. A hangot felvétel vagy másolás elôtt válassza ki. Néhány tv-mûsort fô- (M1) és másod- (M2) hanggal sugároznak. Mielôtt DVD-R stb. lemezre felvesz vagy másol, a felvenni kívánt hangot ki kell választania. Ha nem csatlakoztat külsô készüléket. Válassza ki a beállítás (SETUP) menü,,bilingual Audio Selection" pontjában az,,m1" vagy,,m2" hangot. Felvétel DVD-R stb. lemezre. Csak a kiválasztott hangot rögzíti. Ha csatlakoztatott külsô készüléket. Az,,M1" vagy,,m2" hangot a külsô készüléken válassza ki. s Amikor a címeket nagy sebességû üzemmódban kívánja HDD-rôl DVD-R stb. lemezre áthelyezni (másolni). Mielôtt a HDD-re felvesz, állítsa a felvétel nagy sebességû másoláshoz (Rec for High Speed dubbing) pontot be (On) állásba. Nagy sebességgel (max. sebesség 64 T) játszhatja át a címeket, azonban mielôtt a HDD-re felvesz, a következô beállításokat el kell végeznie. T A sebesség lemeztôl függôen változhat. Állítsa a,,rec for High Speed dubbing" pontot,,on" állásba ( 26. oldal). Felvétel HDD-re. Másolás nagy sebességgel DVD-R stb. lemezre. 6 s A lemez lejátszása másik DVD-játszón Felvétel vagy áthelyezés (másolás) után a lemezt le kell zárni ( 52. oldal). A címek felvétele vagy áthelyezése (másolás) után a DVD-R stb. lemezt ezen a készüléken kell lezárni. Lezárás után a lemezt mint a kereskedelemben kapható DVD-Video lemezt tudja lejátszani. Azonban lezárás után a lemezt csak lejátszani lehet, felvételt készíteni, rámásolni tovább már nem lehet. * * Akkor tud felvenni vagy másolatot készíteni, ha a lemezt ismét formattálja. Felvétel DVD-R stb. lemezre Lejátszás másik DVD készüléken. Lezárás Távvezérlô s Elemek Az elemek behelyezésénél ügyeljen arra, hogy a polaritás egyezzen meg a távvezérlôn feltüntetett (+ és ) jelzésekkel. R6, LR6, AA s A távvezérlô használata Távvezérlôjel-érzékelô Ne használjon akkumulátort. Ne keverje össze az új és a régi elemeket. Ne használjon egyszerre különbözô fajtájú elemeket. Ne melegítse és ne érje láng az elemeket. Ne szedje szét és ne zárja rövidre az elemeket. Ne kísérelje meg feltölteni az alkáli és a mangánelemeket. Ne használjon olyan elemeket, amelyeknek a burkolata mállik. A távvezérlôjel érzékelôvel szemben kb. 7 m-ig Az elemek helytelen használata elektrolit szivárgást okozhat, amely tönkre teheti az érintkezôket és tüzet okozhat. Forduljon a márkakereskedôhöz, ha elektrolit szivárgást észlel. Azonnal mossa le bô vízzel, ha bármelyik testrészét elektrolit érte. Vegye ki az elemeket és sötét, hûvös helyen tárolja, ha a távvezérlôt hosszabb ideig nem kívánja használni. Megjegyzés Kérjük írja be újra a kódokat, ha elemcsere után nem tudja a távvezérlôvel mûködtetni a készüléket, vagy a televíziót. 7 Kezdeti lépések (folytatás) HDD, lemez és kártya információk A HDD, valamint a felvételre és lejátszásra használható lemezek (12 cm/8 cm) Lemezfajta Merevlemez-meghajtó (HDD) 80 GB DVD-RAM 4,7 GB/9,4 GB, 12 cm 2,8 GB, 8 cm DVD-R (DVD-Video formátum) 4,7 GB, 12 cm 1,4 GB, 8 cm Logó E kezelési útmutatóban használt jelölések Adatok, amelyeket rögzíthet és le lehet játszani Legfontosabb tulajdonság Maximális felvételi idô Lejátszás más lejátszón Nagy sebességû felvétellel kompatibilis lemezek használata Milyen üzemmódokat mûködtethet ezen a készüléken ( Lejátszás elejétôl Egy másolatot engedélyezô adások felvétele Kétnyelvû adás M1 és M2 hangjának a felvétele (Csak CPRM kompatibilis lemezekkel 89) Video Állóképek Ideiglenes tár Video Állóképek Újraírható lemez, biztonsági másolat céljára kb.

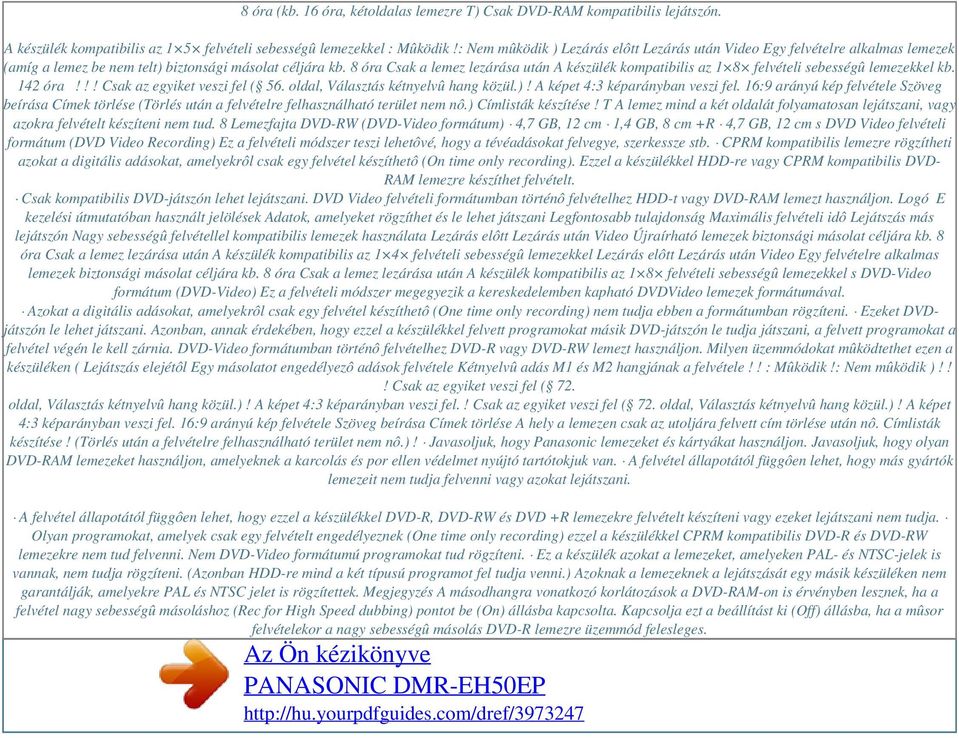

11 8 óra (kb. 16 óra, kétoldalas lemezre T) Csak DVD-RAM kompatibilis lejátszón. A készülék kompatibilis az 1 5 felvételi sebességû lemezekkel : Mûködik!: Nem mûködik ) Lezárás elôtt Lezárás után Video Egy felvételre alkalmas lemezek (amíg a lemez be nem telt) biztonsági másolat céljára kb. 8 óra Csak a lemez lezárása után A készülék kompatibilis az 1 8 felvételi sebességû lemezekkel kb. 142 óra!!! Csak az egyiket veszi fel ( 56. oldal, Választás kétnyelvû hang közül.)! A képet 4:3 képarányban veszi fel. 16:9 arányú kép felvétele Szöveg beírása Címek törlése (Törlés után a felvételre felhasználható terület nem nô.) Címlisták készítése! T A lemez mind a két oldalát folyamatosan lejátszani, vagy azokra felvételt készíteni nem tud. 8 Lemezfajta DVD-RW (DVD-Video formátum) 4,7 GB, 12 cm 1,4 GB, 8 cm +R 4,7 GB, 12 cm s DVD Video felvételi formátum (DVD Video Recording) Ez a felvételi módszer teszi lehetôvé, hogy a tévéadásokat felvegye, szerkessze stb. CPRM kompatibilis lemezre rögzítheti azokat a digitális adásokat, amelyekrôl csak egy felvétel készíthetô (On time only recording). Ezzel a készülékkel HDD-re vagy CPRM kompatibilis DVD- RAM lemezre készíthet felvételt. Csak kompatibilis DVD-játszón lehet lejátszani. DVD Video felvételi formátumban történô felvételhez HDD-t vagy DVD-RAM lemezt használjon. Logó E kezelési útmutatóban használt jelölések Adatok, amelyeket rögzíthet és le lehet játszani Legfontosabb tulajdonság Maximális felvételi idô Lejátszás más lejátszón Nagy sebességû felvétellel kompatibilis lemezek használata Lezárás elôtt Lezárás után Video Újraírható lemezek biztonsági másolat céljára kb. 8 óra Csak a lemez lezárása után A készülék kompatibilis az 1 4 felvételi sebességû lemezekkel Lezárás elôtt Lezárás után Video Egy felvételre alkalmas lemezek biztonsági másolat céljára kb. 8 óra Csak a lemez lezárása után A készülék kompatibilis az 1 8 felvételi sebességû lemezekkel s DVD-Video formátum (DVD-Video) Ez a felvételi módszer megegyezik a kereskedelemben kapható DVDVideo lemezek formátumával. Azokat a digitális adásokat, amelyekrôl csak egy felvétel készíthetô (One time only recording) nem tudja ebben a formátumban rögzíteni. Ezeket DVDjátszón le lehet játszani. Azonban, annak érdekében, hogy ezzel a készülékkel felvett programokat másik DVD-játszón le tudja játszani, a felvett programokat a felvétel végén le kell zárnia. DVD-Video formátumban történô felvételhez DVD-R vagy DVD-RW lemezt használjon. Milyen üzemmódokat mûködtethet ezen a készüléken ( Lejátszás elejétôl Egy másolatot engedélyezô adások felvétele Kétnyelvû adás M1 és M2 hangjának a felvétele!! : Mûködik!: Nem mûködik )!!! Csak az egyiket veszi fel ( 72. oldal, Választás kétnyelvû hang közül.)! A képet 4:3 képarányban veszi fel.! Csak az egyiket veszi fel ( 72. oldal, Választás kétnyelvû hang közül.)! A képet 4:3 képarányban veszi fel. 16:9 arányú kép felvétele Szöveg beírása Címek törlése A hely a lemezen csak az utoljára felvett cím törlése után nô. Címlisták készítése! (Törlés után a felvételre felhasználható terület nem nô.)! Javasoljuk, hogy Panasonic lemezeket és kártyákat használjon. Javasoljuk, hogy olyan DVD-RAM lemezeket használjon, amelyeknek a karcolás és por ellen védelmet nyújtó tartótokjuk van. A felvétel állapotától függôen lehet, hogy más gyártók lemezeit nem tudja felvenni vagy azokat lejátszani. A felvétel állapotától függôen lehet, hogy ezzel a készülékkel DVD-R, DVD-RW és DVD +R lemezekre felvételt készíteni vagy ezeket lejátszani nem tudja. Olyan programokat, amelyek csak egy felvételt engedélyeznek (One time only recording) ezzel a készülékkel CPRM kompatibilis DVD-R és DVD-RW lemezekre nem tud felvenni. Nem DVD-Video formátumú programokat tud rögzíteni. Ez a készülék azokat a lemezeket, amelyeken PAL- és NTSC-jelek is vannak, nem tudja rögzíteni. (Azonban HDD-re mind a két típusú programot fel tudja venni.) Azoknak a lemezeknek a lejátszását egy másik készüléken nem garantálják, amelyekre PAL és NTSC jelet is rögzítettek. Megjegyzés A másodhangra vonatkozó korlátozások a DVD-RAM-on is érvényben lesznek, ha a felvétel nagy sebességû másoláshoz (Rec for High Speed dubbing) pontot be (On) állásba kapcsolta. Kapcsolja ezt a beállítást ki (Off) állásba, ha a mûsor felvételekor a nagy sebességû másolás DVD-R lemezre üzemmód felesleges.

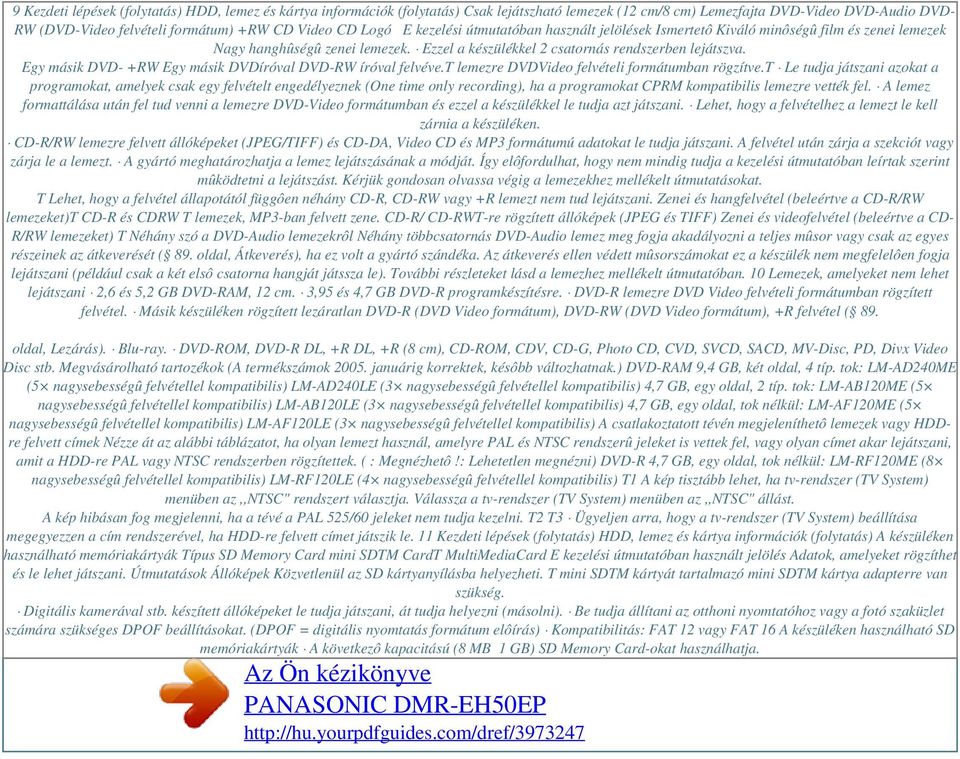

12 9 Kezdeti lépések (folytatás) HDD, lemez és kártya információk (folytatás) Csak lejátszható lemezek (12 cm/8 cm) Lemezfajta DVD-Video DVD-Audio DVD- RW (DVD-Video felvételi formátum) +RW CD Video CD Logó E kezelési útmutatóban használt jelölések Ismertetô Kiváló minôségû film és zenei lemezek Nagy hanghûségû zenei lemezek. Ezzel a készülékkel 2 csatornás rendszerben lejátszva. Egy másik DVD- +RW Egy másik DVDíróval DVD-RW íróval felvéve.t lemezre DVDVideo felvételi formátumban rögzítve.t Le tudja játszani azokat a programokat, amelyek csak egy felvételt engedélyeznek (One time only recording), ha a programokat CPRM kompatibilis lemezre vették fel. A lemez formattálása után fel tud venni a lemezre DVD-Video formátumban és ezzel a készülékkel le tudja azt játszani. Lehet, hogy a felvételhez a lemezt le kell zárnia a készüléken. CD-R/RW lemezre felvett állóképeket (JPEG/TIFF) és CD-DA, Video CD és MP3 formátumú adatokat le tudja játszani. A felvétel után zárja a szekciót vagy zárja le a lemezt. A gyártó meghatározhatja a lemez lejátszásának a módját. Így elôfordulhat, hogy nem mindig tudja a kezelési útmutatóban leírtak szerint mûködtetni a lejátszást. Kérjük gondosan olvassa végig a lemezekhez mellékelt útmutatásokat. T Lehet, hogy a felvétel állapotától függôen néhány CD-R, CD-RW vagy +R lemezt nem tud lejátszani. Zenei és hangfelvétel (beleértve a CD-R/RW lemezeket)t CD-R és CDRW T lemezek, MP3-ban felvett zene. CD-R/ CD-RWT-re rögzített állóképek (JPEG és TIFF) Zenei és videofelvétel (beleértve a CD- R/RW lemezeket) T Néhány szó a DVD-Audio lemezekrôl Néhány többcsatornás DVD-Audio lemez meg fogja akadályozni a teljes mûsor vagy csak az egyes részeinek az átkeverését ( 89. oldal, Átkeverés), ha ez volt a gyártó szándéka. Az átkeverés ellen védett mûsorszámokat ez a készülék nem megfelelôen fogja lejátszani (például csak a két elsô csatorna hangját játssza le). További részleteket lásd a lemezhez mellékelt útmutatóban. 10 Lemezek, amelyeket nem lehet lejátszani 2,6 és 5,2 GB DVD-RAM, 12 cm. 3,95 és 4,7 GB DVD-R programkészítésre. DVD-R lemezre DVD Video felvételi formátumban rögzített felvétel. Másik készüléken rögzített lezáratlan DVD-R (DVD Video formátum), DVD-RW (DVD Video formátum), +R felvétel ( 89. oldal, Lezárás). Blu-ray. DVD-ROM, DVD-R DL, +R DL, +R (8 cm), CD-ROM, CDV, CD-G, Photo CD, CVD, SVCD, SACD, MV-Disc, PD, Divx Video Disc stb. Megvásárolható tartozékok (A termékszámok januárig korrektek, késôbb változhatnak.) DVD-RAM 9,4 GB, két oldal, 4 típ. tok: LM-AD240ME (5 nagysebességû felvétellel kompatibilis) LM-AD240LE (3 nagysebességû felvétellel kompatibilis) 4,7 GB, egy oldal, 2 típ. tok: LM-AB120ME (5 nagysebességû felvétellel kompatibilis) LM-AB120LE (3 nagysebességû felvétellel kompatibilis) 4,7 GB, egy oldal, tok nélkül: LM-AF120ME (5 nagysebességû felvétellel kompatibilis) LM-AF120LE (3 nagysebességû felvétellel kompatibilis) A csatlakoztatott tévén megjeleníthetô lemezek vagy HDDre felvett címek Nézze át az alábbi táblázatot, ha olyan lemezt használ, amelyre PAL és NTSC rendszerû jeleket is vettek fel, vagy olyan címet akar lejátszani, amit a HDD-re PAL vagy NTSC rendszerben rögzítettek. ( : Megnézhetô!: Lehetetlen megnézni) DVD-R 4,7 GB, egy oldal, tok nélkül: LM-RF120ME (8 nagysebességû felvétellel kompatibilis) LM-RF120LE (4 nagysebességû felvétellel kompatibilis) T1 A kép tisztább lehet, ha tv-rendszer (TV System) menüben az,,ntsc" rendszert választja. Válassza a tv-rendszer (TV System) menüben az,,ntsc" állást. A kép hibásan fog megjelenni, ha a tévé a PAL 525/60 jeleket nem tudja kezelni. T2 T3 Ügyeljen arra, hogy a tv-rendszer (TV System) beállítása megegyezzen a cím rendszerével, ha HDD-re felvett címet játszik le. 11 Kezdeti lépések (folytatás) HDD, lemez és kártya információk (folytatás) A készüléken használható memóriakártyák Típus SD Memory Card mini SDTM CardT MultiMediaCard E kezelési útmutatóban használt jelölés Adatok, amelyeket rögzíthet és le lehet játszani. Útmutatások Állóképek Közvetlenül az SD kártyanyílásba helyezheti. T mini SDTM kártyát tartalmazó mini SDTM kártya adapterre van szükség. Digitális kamerával stb. készített állóképeket le tudja játszani, át tudja helyezni (másolni). Be tudja állítani az otthoni nyomtatóhoz vagy a fotó szaküzlet számára szükséges DPOF beállításokat. (DPOF = digitális nyomtatás formátum elôírás) Kompatibilitás: FAT 12 vagy FAT 16 A készüléken használható SD memóriakártyák A következô kapacitású (8 MB 1 GB) SD Memory Card-okat használhatja.

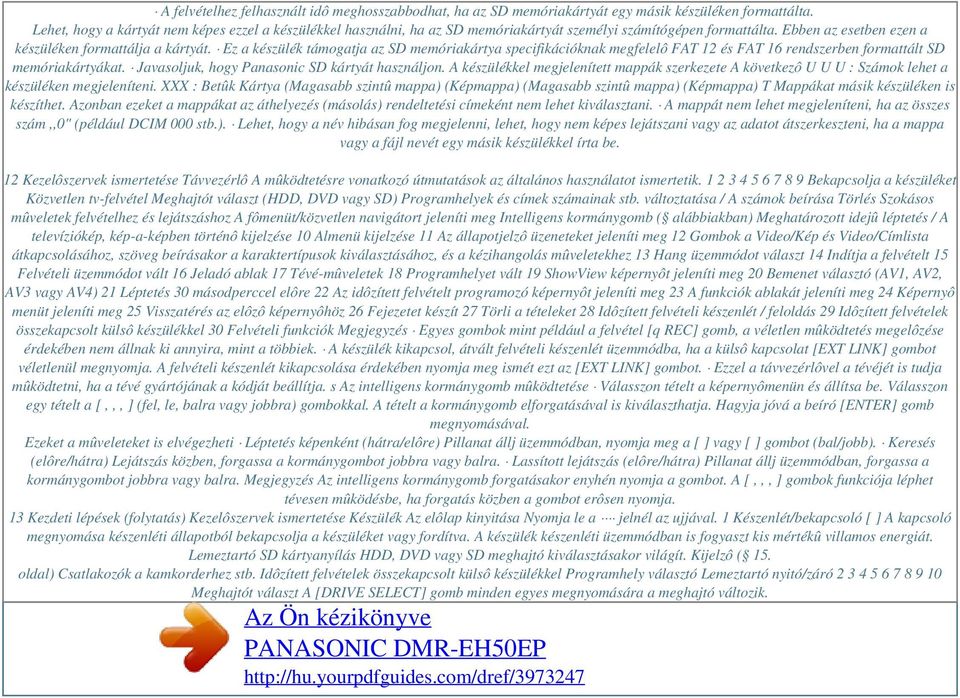

13 A felvételhez felhasznált idô meghosszabbodhat, ha az SD memóriakártyát egy másik készüléken formattálta. Lehet, hogy a kártyát nem képes ezzel a készülékkel használni, ha az SD memóriakártyát személyi számítógépen formattálta. Ebben az esetben ezen a készüléken formattálja a kártyát. Ez a készülék támogatja az SD memóriakártya specifikációknak megfelelô FAT 12 és FAT 16 rendszerben formattált SD memóriakártyákat. Javasoljuk, hogy Panasonic SD kártyát használjon. A készülékkel megjelenített mappák szerkezete A következô U U U : Számok lehet a készüléken megjeleníteni. XXX : Betûk Kártya (Magasabb szintû mappa) (Képmappa) (Magasabb szintû mappa) (Képmappa) T Mappákat másik készüléken is készíthet. Azonban ezeket a mappákat az áthelyezés (másolás) rendeltetési címeként nem lehet kiválasztani. A mappát nem lehet megjeleníteni, ha az összes szám,,0" (például DCIM 000 stb.). Lehet, hogy a név hibásan fog megjelenni, lehet, hogy nem képes lejátszani vagy az adatot átszerkeszteni, ha a mappa vagy a fájl nevét egy másik készülékkel írta be. 12 Kezelôszervek ismertetése Távvezérlô A mûködtetésre vonatkozó útmutatások az általános használatot ismertetik Bekapcsolja a készüléket Közvetlen tv-felvétel Meghajtót választ (HDD, DVD vagy SD) Programhelyek és címek számainak stb. változtatása / A számok beírása Törlés Szokásos mûveletek felvételhez és lejátszáshoz A fômenüt/közvetlen navigátort jeleníti meg Intelligens kormánygomb ( alábbiakban) Meghatározott idejû léptetés / A televíziókép, kép-a-képben történô kijelzése 10 Almenü kijelzése 11 Az állapotjelzô üzeneteket jeleníti meg 12 Gombok a Video/Kép és Video/Címlista átkapcsolásához, szöveg beírásakor a karaktertípusok kiválasztásához, és a kézihangolás mûveletekhez 13 Hang üzemmódot választ 14 Indítja a felvételt 15 Felvételi üzemmódot vált 16 Jeladó ablak 17 Tévé-mûveletek 18 Programhelyet vált 19 ShowView képernyôt jeleníti meg 20 Bemenet választó (AV1, AV2, AV3 vagy AV4) 21 Léptetés 30 másodperccel elôre 22 Az idôzített felvételt programozó képernyôt jeleníti meg 23 A funkciók ablakát jeleníti meg 24 Képernyô menüt jeleníti meg 25 Visszatérés az elôzô képernyôhöz 26 Fejezetet készít 27 Törli a tételeket 28 Idôzített felvételi készenlét / feloldás 29 Idôzített felvételek összekapcsolt külsô készülékkel 30 Felvételi funkciók Megjegyzés Egyes gombok mint például a felvétel [q REC] gomb, a véletlen mûködtetés megelôzése érdekében nem állnak ki annyira, mint a többiek. A készülék kikapcsol, átvált felvételi készenlét üzemmódba, ha a külsô kapcsolat [EXT LINK] gombot véletlenül megnyomja. A felvételi készenlét kikapcsolása érdekében nyomja meg ismét ezt az [EXT LINK] gombot. Ezzel a távvezérlôvel a tévéjét is tudja mûködtetni, ha a tévé gyártójának a kódját beállítja. s Az intelligens kormánygomb mûködtetése Válasszon tételt a képernyômenün és állítsa be. Válasszon egy tételt a [,,, ] (fel, le, balra vagy jobbra) gombokkal. A tételt a kormánygomb elforgatásával is kiválaszthatja. Hagyja jóvá a beíró [ENTER] gomb megnyomásával. Ezeket a mûveleteket is elvégezheti Léptetés képenként (hátra/elôre) Pillanat állj üzemmódban, nyomja meg a [ ] vagy [ ] gombot (bal/jobb). Keresés (elôre/hátra) Lejátszás közben, forgassa a kormánygombot jobbra vagy balra. Lassított lejátszás (elôre/hátra) Pillanat állj üzemmódban, forgassa a kormánygombot jobbra vagy balra. Megjegyzés Az intelligens kormánygomb forgatásakor enyhén nyomja a gombot. A [,,, ] gombok funkciója léphet tévesen mûködésbe, ha forgatás közben a gombot erôsen nyomja. 13 Kezdeti lépések (folytatás) Kezelôszervek ismertetése Készülék Az elôlap kinyitása Nyomja le a jelnél az ujjával. 1 Készenlét/bekapcsoló [ ] A kapcsoló megnyomása készenléti állapotból bekapcsolja a készüléket vagy fordítva. A készülék készenléti üzemmódban is fogyaszt kis mértékû villamos energiát. Lemeztartó SD kártyanyílás HDD, DVD vagy SD meghajtó kiválasztásakor világít. Kijelzô ( 15. oldal) Csatlakozók a kamkorderhez stb. Idôzített felvételek összekapcsolt külsô készülékkel Programhely választó Lemeztartó nyitó/záró Meghajtót választ A [DRIVE SELECT] gomb minden egyes megnyomására a meghajtó változik.

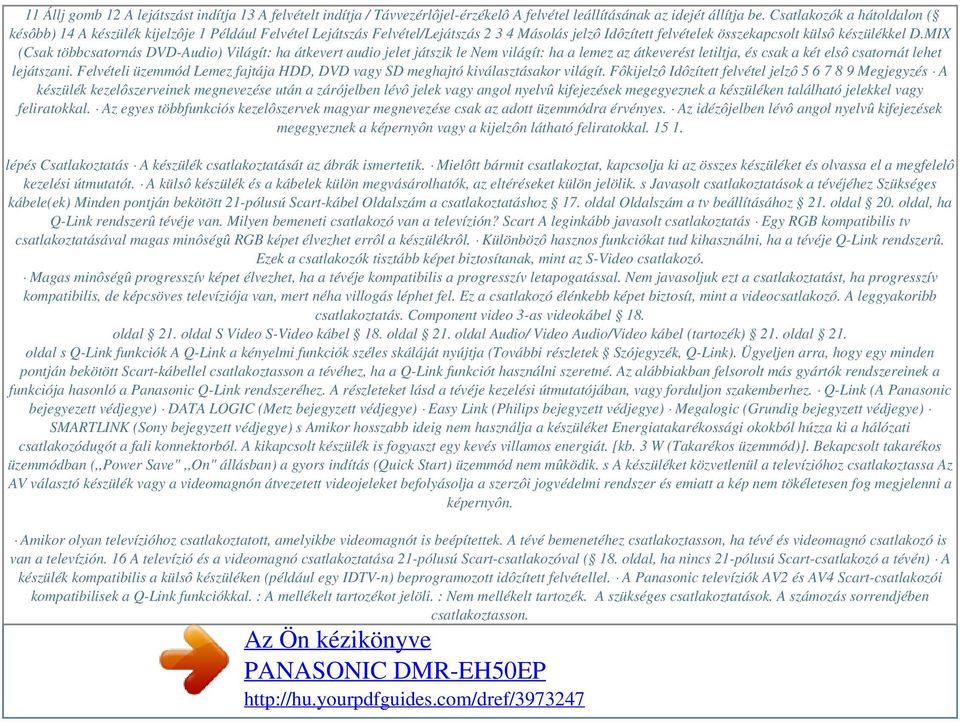

14 Powered by TCPDF ( 11 Állj gomb 12 A lejátszást indítja 13 A felvételt indítja / Távvezérlôjel-érzékelô A felvétel leállításának az idejét állítja be. Csatlakozók a hátoldalon ( késôbb) 14 A készülék kijelzôje 1 Például Felvétel Lejátszás Felvétel/Lejátszás Másolás jelzô Idôzített felvételek összekapcsolt külsô készülékkel D.MIX (Csak többcsatornás DVD-Audio) Világít: ha átkevert audio jelet játszik le Nem világít: ha a lemez az átkeverést letiltja, és csak a két elsô csatornát lehet lejátszani. Felvételi üzemmód Lemez fajtája HDD, DVD vagy SD meghajtó kiválasztásakor világít. Fôkijelzô Idôzített felvétel jelzô Megjegyzés A készülék kezelôszerveinek megnevezése után a zárójelben lévô jelek vagy angol nyelvû kifejezések megegyeznek a készüléken található jelekkel vagy feliratokkal. Az egyes többfunkciós kezelôszervek magyar megnevezése csak az adott üzemmódra érvényes. Az idézôjelben lévô angol nyelvû kifejezések megegyeznek a képernyôn vagy a kijelzôn látható feliratokkal lépés Csatlakoztatás A készülék csatlakoztatását az ábrák ismertetik. Mielôtt bármit csatlakoztat, kapcsolja ki az összes készüléket és olvassa el a megfelelô kezelési útmutatót. A külsô készülék és a kábelek külön megvásárolhatók, az eltéréseket külön jelölik. s Javasolt csatlakoztatások a tévéjéhez Szükséges kábele(ek) Minden pontján bekötött 21-pólusú Scart-kábel Oldalszám a csatlakoztatáshoz 17. oldal Oldalszám a tv beállításához 21. oldal 20. oldal, ha Q-Link rendszerû tévéje van. Milyen bemeneti csatlakozó van a televízión? Scart A leginkább javasolt csatlakoztatás Egy RGB kompatibilis tv csatlakoztatásával magas minôségû RGB képet élvezhet errôl a készülékrôl. Különbözô hasznos funkciókat tud kihasználni, ha a tévéje Q-Link rendszerû. Ezek a csatlakozók tisztább képet biztosítanak, mint az S-Video csatlakozó. Magas minôségû progresszív képet élvezhet, ha a tévéje kompatibilis a progresszív letapogatással. Nem javasoljuk ezt a csatlakoztatást, ha progresszív kompatibilis, de képcsöves televíziója van, mert néha villogás léphet fel. Ez a csatlakozó élénkebb képet biztosít, mint a videocsatlakozó. A leggyakoribb csatlakoztatás. Component video 3-as videokábel 18. oldal 21. oldal S Video S-Video kábel 18. oldal 21. oldal Audio/ Video Audio/Video kábel (tartozék) 21. oldal 21. oldal s Q-Link funkciók A Q-Link a kényelmi funkciók széles skáláját nyújtja (További részletek Szójegyzék, Q-Link). Ügyeljen arra, hogy egy minden pontján bekötött Scart-kábellel csatlakoztasson a tévéhez, ha a Q-Link funkciót használni szeretné. Az alábbiakban felsorolt más gyártók rendszereinek a funkciója hasonló a Panasonic Q-Link rendszeréhez. A részleteket lásd a tévéje kezelési útmutatójában, vagy forduljon szakemberhez. Q-Link (A Panasonic bejegyezett védjegye) DATA LOGIC (Metz bejegyzett védjegye) Easy Link (Philips bejegyzett védjegye) Megalogic (Grundig bejegyzett védjegye) SMARTLINK (Sony bejegyzett védjegye) s Amikor hosszabb ideig nem használja a készüléket Energiatakarékossági okokból húzza ki a hálózati csatlakozódugót a fali konnektorból. A kikapcsolt készülék is fogyaszt egy kevés villamos energiát. [kb. 3 W (Takarékos üzemmód)]. Bekapcsolt takarékos üzemmódban (,,Power Save",,On" állásban) a gyors indítás (Quick Start) üzemmód nem mûködik. s A készüléket közvetlenül a televízióhoz csatlakoztassa Az AV választó készülék vagy a videomagnón átvezetett videojeleket befolyásolja a szerzôi jogvédelmi rendszer és emiatt a kép nem tökéletesen fog megjelenni a képernyôn. Amikor olyan televízióhoz csatlakoztatott, amelyikbe videomagnót is beépítettek. A tévé bemenetéhez csatlakoztasson, ha tévé és videomagnó csatlakozó is van a televízión. 16 A televízió és a videomagnó csatlakoztatása 21-pólusú Scart-csatlakozóval ( 18. oldal, ha nincs 21-pólusú Scart-csatlakozó a tévén) A készülék kompatibilis a külsô készüléken (például egy IDTV-n) beprogramozott idôzített felvétellel. A Panasonic televíziók AV2 és AV4 Scart-csatlakozói kompatibilisek a Q-Link funkciókkal. : A mellékelt tartozékot jelöli. : Nem mellékelt tartozék. A szükséges csatlakoztatások. A számozás sorrendjében csatlakoztasson.
