GEM-P1632 RIASZTÓKÖZPONTHOZ

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "GEM-P1632 RIASZTÓKÖZPONTHOZ"

Átírás

1 TELEPÍTÉSI UTASÍTÁS GEM-P1632 RIASZTÓKÖZPONTHOZ GEM-RP1CAe2 kezelo GEM-RP2ASe2 kezelo

2 GEM-P1632 Telepítési leírás 1 BEVEZETÉS...2 Általános leírás... 2 Jellemzok... 3 Muszaki jellemzok... 5 TELEPÍTÉS...6 Felszerelés... 6 Bekötés... 7 Vezeték nélküli rendszerek... 7 Tipikus házi tuzjelzo rendszer... 7 Tipikus particionált rendszer... 7 A rendszer tesztelése... 8 BEKÖTÉSI ÁBRÁK...9 AKKUMULÁTOR... 9 SZIRÉNA TÁP... 9 KIMENO TÁP... 9 PGM KIMENETEK... 9 ADATBUSZ...10 ALAP ZÓNAKONFIGURÁCIÓ...10 ALAP ZÓNAKONFIGURÁCIÓ...11 ZÓNADUPLÁZÁS VEZETÉKES FÜSTÉRZÉKELO VEZETÉKES FÜSTÉRZÉKELO...12 TELEFONVONAL...13 KEZELOK KONFIGURÁLÁSA...14 Kezelok telepítése...14 Kezelok programozása...14 ALAP MUKÖDTETÉS...17 Felhasználói kódok és zónamegnevezések...17 A rendszer élesítése és kikapcsolása...18 Zónák kiiktatása...20 FUNKCIÓ MÓD/MÉRNÖKI PROGRAMMÓD...21 KEZELOI ÜZENETEK...22 SZÓMAGYARÁZAT...23 AKKU KÉSZENLÉTI IDO KISZÁMÍTÁSA...40 KEZELOI PROGRAMOZÓI MÓDOK...41

3 GEM-P1632 Telepítési leírás 2 Általános leírás GEM-P1632 TELEPÍTOI LEÍRÁS BEVEZETÉS A Napco Gemini GEM-P1632 egy magas szintu, moduláris felépítésu, mikroszámítógépvezérelt betörés- és tuzjelzo rendszer. Alapban 8 zónás, 32 zónáig bovítheto zónaduplázással, zónabovíto modullal, rádiós bovítomodulokkal és/vagy GEM-RPCAe2 kezelokkel. A panel tartalmazza a digitális kommunikátort. A rendszer particionálható. Ez azt jelenti, hogy a rendszer felosztható két külön többzónás területre, amelyekhez csak a hozzájuk rendelt felhasználóknak van hozzáférésük. Nyitás-zárásjelentés kizárás kizárja a jelentést programozható idoablakokban. Ezzel ellentétesen, a Kivételjelentés sikertelen zárás, ill. sikertelen nyitás jelzést tud küldeni, ha nem történik zárás, ill. nyitás a programozott idoablakokon belül. Ezenfelül a panel programozható, hogy bármelyik partíció tetszés szerinti idopontban beélesedjen. 400 esemény tárolására alkalmas eseménynapló figyeli a panel eseményeit. A részletes eseménylista számítógépen megjelenítheto a PCD3000 Quickloader programmal. A kezelok LCD kijelzon jelenítik meg a rendszer állapotát.

4 GEM-P1632 Telepítési leírás 3 Jellemzok A panel jellemzoi 8 lezáróellená llásos betörészóna, programozható területre (zónaduplázással 16 zónáig bovítheto), ki/belépési késleltetésre, ki/belépo követore, nappali zóna, ajtóharang, tuzzóna, zava r- levágás, ZAND és különbözo egyéb jellemzok 32 zónáig bovítheto zónabovítokkel, vezeték nélküli vevokkel és 4 zónás kezelokkel. 32 független felhasználói kódlehetoség 3 kimenet (sziréna, PGM1, PGM2) és 8 külso relékimenet (a RB3008 relémodullal) 3 kezeloi pánik (pánik, tuz, orvosi) 2 függetlenül kezelheto terület 7 független hozzáférési lehetoség (7 kezelo) 32 felhasználó által 8 függetlenül címezheto X-10 eszköz a GEM-X10 KIT és PC04 illeszto segítségével Angol nyelvu rendszerüzenetek Felhasználó által szabadon programozható zónamegnevezések 4 és 2 vezetékes füstérzékelok Zóna szerinti riasztás, helyreállás és hibajelentések 400 eseményes eseménynapló 2 külön belépési ido 1 belso zónacsoport Dinamikus akkuteszt, megszakítja a töltést és terhelés alá helyezi az akkut minden 4 órában Zónánkénti ajtóharang, programozható idovel Letöltoprogrammal programozható 2 PGM kimenet Gemini vezeték nélküli eszközök támogatása Kommunikátor jellemzoi Kompatibilis minden fontosabb vevoformátummal (4/2, SIA, Point ID (kivéve Radionics Modem II))

5 GEM-P1632 Telepítési leírás 4 Impulzusos és tone tárcsázás impulzusos tartalékkal 3 20 számjegyu telefonszám Tartalékjelentés, dulpa jelentés, osztott jelentés 32 felhasználói kód, felhasználónkénti nyitás/zárásjelentéssel AC hibajelentés programozható késleltetéssel Felügyelt telefonvonal programozható jelentéskésleltetéssel Pager kompatibilitás Kezelo jellemzoi Angol nyelvu LCD kijelzo, LED és hangjelzo 7 kezelo megkülönböztetése Tuz, pánik és orvoxi segélykérés lehetosége Belso 4 zónás bovíto kezelonként (csak GEM-RP1CAe2) Hibakereso üzemmód

6 GEM-P1632 Telepítési leírás 5 Muszaki jellemzok GEM-P1632 Muködési homérséklet: 0-49 C Tápellátás: Vac 20, 40 vagy 50 Word-os transzformátorral Hurok feszültség: 10-13Vdc Hurokáram: 3mA zónaduplázás nélkül, 2.4mA zónaduplázással, 2.2 k Ω zónaellenállással; 5mA a 2 vezetékes füstérzékeloknek; 1.4 ma 3.9 k Ω zónaellenállással zónaduplázással Hurokellenállás: max. 300 Ω, 50 Ω a 2 vezetékes füstérzékeloknek Riasztási feszültségkimenet: 1 Programozható negatív kimenetek: 2 Kimeno táp: Vdc Távoli tápkimenet: 12 Vdc szabályozott, a kezeloknek Készenléti áram (távoli, kimeno + tuz): lásd az alábbi táblázatot Házi és kereskedelmi betörésjelzo rendszer 16,5Vac transzformátor Akku Készenléti áram Riasztási áram Készenléti ido (12 Vdc) 40/50W 7 Ah 650mA 2 A 4 óra 20W 7 Ah 500mA 2 A 4 óra 20W 7 Ah 500mA 2 A 6 óra 16,5Vac transzformátor Házi tuzjelzo rendszer Készenléti áram Riasztási áram Készenléti ido Akku (12 Vdc) 40/50W 7 Ah 120mA 520 ma* 24 óra 40/50W 2 7 Ah 260mA 280 ma* 24 óra 20W 7 Ah 120mA 360 ma* 24 óra 20W 2 7 Ah 260mA 120 ma* 24 óra *Megjegyzés: a riasztási áram növelheto a készenléti áram csökkentésével azonos mértékben Házi tuzjelzo rendszer programozási opció: nézze meg a Programozási Utasítást a programozáshoz. Ez az opció szabályozza az áramellátást riasztási állapotban a teljesítmény optimalizálásához. Az olyan alkalmazásoknál, ahol a rendszer nem figyeli a tuzzónákat, az akku lemerítheto, ha a hálózati áram jelen van. A max. homérséklet 75%-os túllépését megakadályozandó, a szabályzó 10V-ra veszi vissza a tápfeszültséget, így az akku biztosítja a teljes riasztási áramot. A tüzet is figyelo alkalmazásoknál a szabvány nem engedi meg az akku teljes lemerülését hálózati áramnál sem. Tehát ha az opció be van kapcsolva, a feszültség nem esik le 10V-ra. Ez esetben az eloírt áramértékeket nem szabad túllépni. Ha az eloírt értéket meghaladjuk 40 vagy 50 W-os transzformátor használata esetén, a szabályzó akár 85%-kal is túlmelegedhet, ilyenkor leszabályoz. Ez az akku lemerülését okozza, de így a panel nem sérül. 20W-os transzformátor használata és a tuzfigyelo rendszer eloírásainak túllépése esetén a transzformátor túlterhelodhet és tönkremehet. Zónabovíto modul: GEM-EZM4/8 bemenet: 50mA Kezelo áramfelvétele: GEM-RP1CAe2: 100mA, háttérvilágítás nélkül 35mA (W1, W2 és W3 jumperek átvágásával) PGM kimenet: 5mA, 12V Kezelok max. száma: 7. Max. kábelhossz: 1000/ összes kezelok és zónabovítok száma

7 GEM-P1632 Telepítési leírás 6 Kezelo méretei: 11.1cm 14.9cm 2.7cm TELEPÍTÉS Felszerelés Központ Úgy válassza meg a helyét, hogy ott legyen: 1.: folyamatos üzemu váltakozó áramú forrás, 2.: földelési lehetoség (acél vagy rézrúd, lehetoleg nem távolabb 3 m-mél), 3.: telefonvonal (a telefonvezeték ne legyen közel a kezelo vezetékeihez). Tegye szabaddá a kábellyukakat. Helyezze el a panelt megfelelo magasságban és jelölje meg a lyukakat a falon. Rögzítse fel a házat a megfelelo csavarokkal. Földelés A panel földelocsavarját kösse össze az acél vagy réz földelorúddal. Ne használjon erre a célra gázcsövet, muanyag csövet vagy a hálózati földelést. A csatlakozás legyen a leheto legrövidebb és közvetlen, éles hajlítások nélkül. Szabotázskapcsolók Fel lehet szerelni szabotázskapcsolókat a központdoboz nyitásának vagy falról való levételének megakadályozására. Legjobb, ha a szabotázskapcsolók állandóan aktívak, ezért a zónájukat 24 órásra kell programozni. Alapban nyitott zónánál az alapban zárt kapcsolókat (nyitva, ha a helyén van) párhuzamosan kell kötni, alapban zárt zónánál az alapban nyitott kapcsolókat (zárt, ha a helyén van) sorosan kell kötni. A dobozon két hely van kialakítva szabotázskapcsolók számára: 1.: a falról való levétel megakadályozására a bal oldalon 3, rögzítésre szolgáló lyuk, egy lyuk pedig a doboz alján, hogy a kapcsoló érintkezhessen a fallal. 2.: az ajtó kinyitásának megakadályozására a jobb oldalon 3, rögzítésre szolgáló lyuk, a kapcsoló az ajtóval érintkezik. Figyelmeztesse a felhasználót, hogy a doboz ajtajának kinyitása riasztást okoz. Kezelo A kezelonek a bejárati ajtó közelében kell lennie. A kezelohöz tartozik egy kihúzható panel. A kezelo felszerelése elott tolja be a panelt a kezelo hátlapján levo vezetorésekbe, amíg a helyére ugrik. Ezután a panel csak a kezelo levétele után veheto ki. Megjegyzés: 1.: a kezelo tuz és pánikgombjai nem helyettesíthetnek egyéb kézi jelzésadókat. 2.: Minden GEM-RP1CAe2 kezelo 4 zónás bovítési lehetoséget jelent. (Lásd: zónabovítés)

8 GEM-P1632 Telepítési leírás 7 Bekötés Kösse be a kezeloket, zónákat, bovítoket és kimeneti eszközöket a bekötési ábrák szerint. Figyelem: a bekötési ábrák tartalmaznak olyan információkat, amelyek máshol nem találhatók meg. Zónabovítés A GEM-P1632 központok 8 zónát kezelnek le, de ez a szám zónabovíto modulokkal 32-ig is növelheto. Vezeték nélküli rendszerek Egy GEM-RECV sorozatú vevovel a központ 32 vezeték nélküli adót képes lekezelni. A panelre 1 vagy 2 vevo kötheto, és a ngyobb jelszinture reagál. Ha adó van kiválasztva az alapprogramban, a vevo automatikusan programozódik. A kezelo ki tudja jelezni bármelyik adó állapotát, jelezve a zóna állapotát (nyitott vagy zárt), az adó üzemzavarait (gyenge elem, szabotázs vagy felügyeleti hiba) és az utolsó adás jelszintjét. A vevo hibáját az E06-NN kijelzés mutatja ( nincs válasz, az NN a vevo számát jelenti). Tipikus házi tuzjelzo rendszer Legalább egy füstérzékelo kell hogy legyen közvetlenül az alvásra használt helyiség(ek)en kívül. Többszintes ház esetén további füstérzékeloket kell elhelyezni minden szinten, az alagsorban is. Ezeknek a füstérzékeloknek a lépcso közelében kell lenniük. A nagyobb védelem érdekében további érzékeloket kell elhelyezni az egyéb területeken is (étkezo, nappali, kazánház, folyosók). A konyhában, garázsban, padláson a füstérzékelok helyett hoérzékelok szükségesek a vakriasztások elkerülése érdekében. Nagyobb vagy több részre osztott területek még további érzékeloket igényelhetnek. Tipikus particionált rendszer Területekre osztott rendszer, ahol a központ közös területen van. Mindkét területet ugyanaz a személy kell hogy kezelje. Mindkét területnek ugyanazon épületben kell lennie, ugyanazon házszám alatt. A központnak és minden kábelezésnek védve kell lennie a saját területe által. Ehhez az szükséges, hogy a központ tartalmazó helyiségnek redundáns védelme legyen: 1.: több nyitásérzékelo, mindegyik külön zónán, 2.: ezen zónák közül valamelyik az egyik, valamelyik a másik területhez tartozzon. Ezáltal mindkét területnek kikapcsolva kell lennie, hogy erre a helyre be lehessen menni. Ezen felül javasolt a 24 órás zónák alkalmazása, amelyeket úgy kell programozni, hogy ne lehessen oket kiiktatni. Megjegyzés: a szirénát úgy kell elhelyezni, hogy mindkét partíció területén hallható legyen. A tuzvédelmi rendszerek eloírásai megkövetelik bekso sziréna felszerelését is tuzjelzo rendszereknél. A felhasználói programozói kódot csak a mindkét partícióért felelos személy ismerheti.

9 GEM-P1632 Telepítési leírás 8 A rendszer tesztelése A telepítést követoen az alábbiak szerint tesztelje a rendszert. 1. Hívja fel az ügyeleti állomást, és tájékoztassa a tesztrol. 2. Váltson ki riasztást. 3. Hívja fel az ügyeleti állomást, és gyozodjön meg a sikeres jelzésátvitelrol. Megjegyzés: mindegyik engedélyezett kezeloi pánikot tesztelni kell. Jelszint ellenorzése vezeték nélküli rendszereknél A vezeték nélküli adók tesztelését az alábbiak szerint végezze, 1. Lépjen be hibakereso üzemmódba. 2. Nyisson ki egy vezeték nélküli pontra kötött zónát. Ha a jelszint 3 vagy ez felett van, a kezelo hangjelzést ad. 3. Zárja vissza a megnyitott zónát. Ha a jelszint 3 vagy ez felett van, a kezelo hangjelzést ad. Az adó jelszintje 3-10 közötti skálán jelenik meg, a 3-as megfelelo, a 10-es kiváló. Ha a jelszint 3 alatt van, a kezelo nem sípol, és kijelzi a jelszintet. Normál módban a 3-asnál alacsonyabb jelszintek rögzítodnek az eseménynaplóban.

10 GEM-P1632 Telepítési leírás 9 AKKUMULÁTOR BEKÖTÉSI ÁBRÁK + 4Ah vagy 7 Ah 12 V akkumulátor fekete piros E1 E2 A fekete ( ) és piros (+) vezetékeket 4 vagy 7 Ah-s akkumulátorhoz kell cstlakoztatni a tápellátás szünetmentesítése érdekében. AC be, 16,5V/60Hz TRF11 vagy TRF 12, A osztályú transzformátoron Ne kösse kapcsolt áramforrásra 1 2 SZIRÉNA TÁP 2,2K (+) sziréna ( ) sziréna 3 4 KIMENO TÁP kimeno táp Kösse az eszközöket (mozgásérzékelok, üvegtörésérzékelok... stb.) az 5-6-os kapcsokra. A kimeno táp 11,7-12,5Vdc névleges feszültséget biztosít, amely a külso eszközök táplálására szolgál. PGM KIMENETEK A PGM1 és PGM2 negatív kapcsolt programozható kimenetek, amelyek a programozott opcióknak megfeleloen muködtethetok. Kösse a PGM által vezérelendo eszközt az 5 (+) kapocs és a PGM kimenet (7 vagy 8-as kapocs) közé.

11 GEM-P1632 Telepítési leírás 10 ADATBUSZ Adatkábel További zónabovíto modulok Használható eszközök 1. Kezelok: GEM-RP1CAe2, GEM-RP2ASe2, max. 7 db 2. X-10 illeszto: GEM-X10 (max. 8 db) 3. Vezetékes zónabovíto: GEM-EZM4/8 (max. 32 zóna) 4. Vezeték nélküli vevo: GEM-RECV8, GEM-RECV16 (max. 32 zóna) 5. Relémodul: RM3008 (8 relé max.) 6. Hangmodul: GEM-EVA 1 7. Telefonilleszto: WIZARD IIe (GEM-RP1CAe2) 2 soros kezelo narancs szürke Z1 kék szürke Z2 lila szürke Z3 narancs szürke Z4 Csatlakoztassa a szükséges eszközöket az ábra szerint a 9, 10, 11 és 12-es kapcsokra, ügyelve a színekre. A kezelok kötésénél eloször állítsa be a kezeloket (Lásd: Kezelok konfigurálása). A kezeloket a belépési pontok közelében kell elhelyezni. 7 kezelo kötheto a rendszerhez, ha a leghosszabb kábelszakasz a paneltól a legtávolabbi kezeloig nem haladja meg a 330 métert. Megj.: kezelo kötésénél ne használjon eltéro típusú kábeleket.

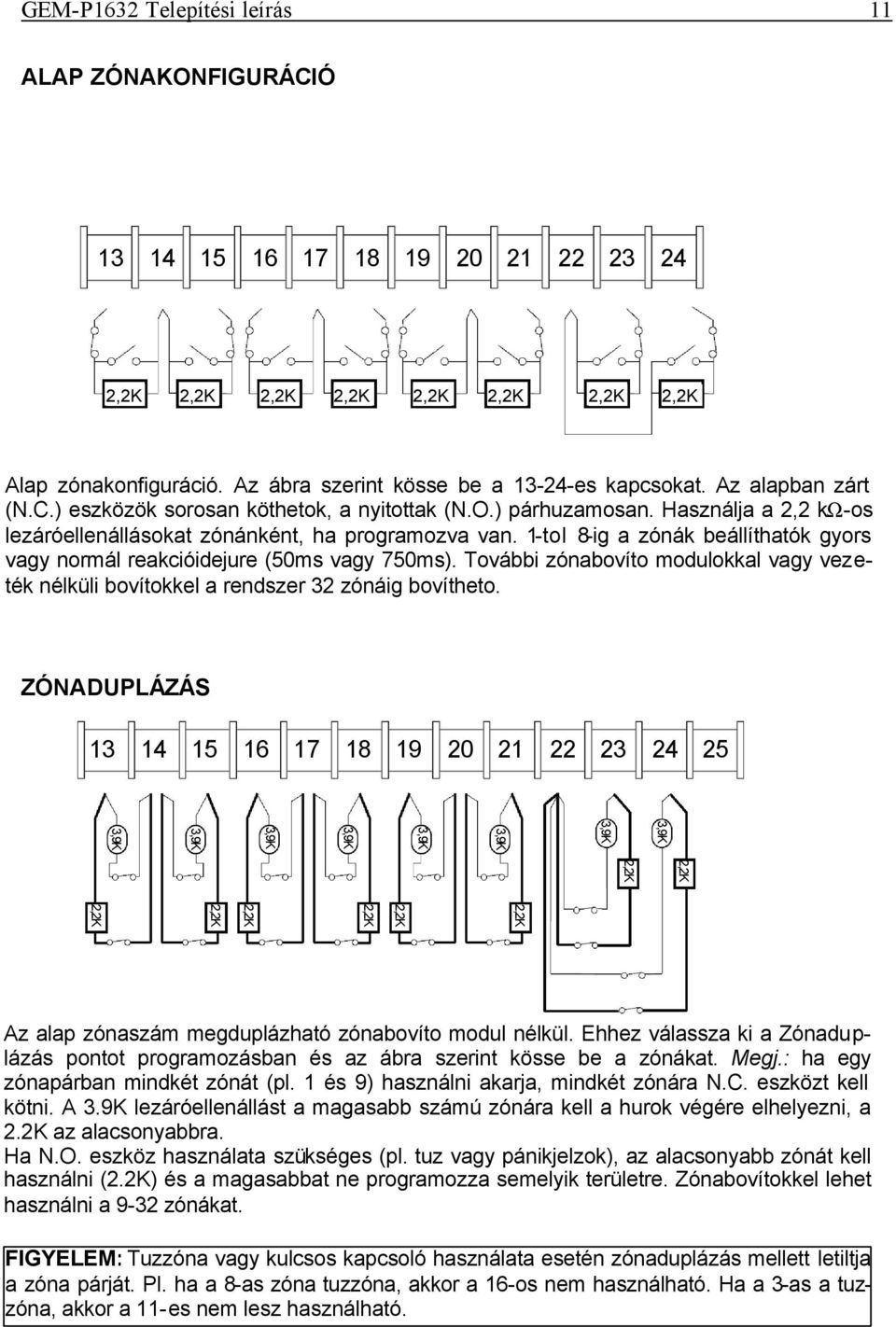

12 GEM-P1632 Telepítési leírás 11 ALAP ZÓNAKONFIGURÁCIÓ ,2K 2,2K 2,2K 2,2K 2,2K 2,2K 2,2K 2,2K Alap zónakonfiguráció. Az ábra szerint kösse be a es kapcsokat. Az alapban zárt (N.C.) eszközök sorosan köthetok, a nyitottak (N.O.) párhuzamosan. Használja a 2,2 kω-os lezáróellenállásokat zónánként, ha programozva van. 1-tol 8-ig a zónák beállíthatók gyors vagy normál reakcióidejure (50ms vagy 750ms). További zónabovíto modulokkal vagy vezeték nélküli bovítokkel a rendszer 32 zónáig bovítheto. ZÓNADUPLÁZÁS ,9K 3,9K 3,9K 3,9K 3,9K 3,9K 3,9K 3,9K 2,2K 2,2K 2,2K 2,2K 2,2K 2,2K 2,2K 2,2K Az alap zónaszám megduplázható zónabovíto modul nélkül. Ehhez válassza ki a Zónaduplázás pontot programozásban és az ábra szerint kösse be a zónákat. Megj.: ha egy zónapárban mindkét zónát (pl. 1 és 9) használni akarja, mindkét zónára N.C. eszközt kell kötni. A 3.9K lezáróellenállást a magasabb számú zónára kell a hurok végére elhelyezni, a 2.2K az alacsonyabbra. Ha N.O. eszköz használata szükséges (pl. tuz vagy pánikjelzok), az alacsonyabb zónát kell használni (2.2K) és a magasabbat ne programozza semelyik területre. Zónabovítokkel lehet használni a 9-32 zónákat. FIGYELEM: Tuzzóna vagy kulcsos kapcsoló használata esetén zónaduplázás mellett letiltja a zóna párját. Pl. ha a 8-as zóna tuzzóna, akkor a 16-os nem használható. Ha a 3-as a tuzzóna, akkor a 11-es nem lesz használható.

13 GEM-P1632 Telepítési leírás 12 4 VEZETÉKES FÜSTÉRZÉKELO A GEM-P1632 lekezeli a 4 vezetékes füstérzékeloket. Használatukhoz válassza ki a tuzzóna programozási opciót és ne válassza a 2 vezetékes füstérzékelot a kívánt zónára. A 7-es és 8-as zóna használata esetén helyezze a JP3 jumpert az ábra szerinti helyzetbe. A 4 vezetékes füstérzékelok bármely programozott tuzzónára köthetok (1-8), az ábra szerint. Zónaduplázás esetén a zónapárok nem használhatók, ha 4 vezetékes füstérzékelok vannak az 1-8 zónán. Ha a 9-32 zónákhoz zónabovíto modulok vannak használva, akkor a füstérzékelok bármelyik zónára köthetok (9-32) A tápot a 6-os és 25-ös kapcsokról kell biztosítani. Ha tuzriasztás visszaigazolás szükséges az érzékelo reseteléséhez, válassza ki ezt az opciót a megfelelo tuzzónára. 2 VEZETÉKES FÜSTÉRZÉKELO A 4 vezetékes füstérzékelok csak a 7-es és 8-as zónára köthetok az ábra szerint. Használatukhoz válassza ki a tuzzóna programozási opciót és válassza a 2 vezetékes füstérzékelot a kívánt zónára (7 vagy 8). Helyezze a JP3 jumpert az ábra szerinti helyzetbe ( 2 V.F. ). Az ábra szerint kösse be a füstérzékeloket. Zónaduplázás esetén a zónapárok nem használhatók, ha 2 vezetékes füstérzékelok vannak az 7-es vagy 8-as zónán. Ha tuzriasztás visszaigazolás szükséges az érzékelo reseteléséhez, válassza ki ezt az opciót a megfelelo tuzzónára (7 vagy 8).

14 GEM-P1632 Telepítési leírás 13 TELEFONVONAL A telefonvezetéket a következok szerint kösse: 26 (PIROS=Bejövo RING), 27 (ZÖLD=Bejövo TIP), 28 (SZÜRKE: Benti RING), 29 (BARNA: Benti TIP). Ha hívásvárakoztatásos vonalra van kötve, akkor a hívásvárakoztatás megszakítószámait is programozni kell az ügyeleti állomás telefonszámában.

15 GEM-P1632 Telepítési leírás 14 KEYPAD BEEP ON entry sounder ON KEZELOK KONFIGURÁLÁSA Ez a rész a GEM-RP1CAe2 és a GEM-RP2ASe2 kezelok konfigurálását tartalmazza. Ha egynél több kezelo van a rendszerben, programozni csak az egyes számúról lehet. Kezelok telepítése Két típusú kezelo használható a GEM-P1632-höz: a GEM-RP1CAe2 és a GEM-RP2ASe2. Mindegyiket meg kell címezni (1-7) és mindegyik külön konfigurálást igényel (lásd: Kezelok Konfigurálása és Közvetlen Címzésu Kezeloi Területi Opciók). Egy kezelo mindenképpen szükséges. GEM-RP1CAe2 2 soros, betörés-/tuzjelzo rendszerekhez alkalmas, 4 zónás bovítést tartalmaz. Ez a típus javasolt 1-es számú kezelonek. GEM-RP2ASe2 LCD kezelo fix kiírásokkal, valamint rövidített üzenetsorral. Megjegyzés: a korlátozott hely miatt rendszer üzenetei rövidített formában jelennek meg, valamint automatikusan görgetodnek. Kezelok programozása Összesen 7 kezelo kötheto a panelra. A GEM-RP1CAe2 és GEM-RP2ASe2 kezelok vegyesen is használhatók, de különbözo beállítási módot igényelnek, az alábbiak szerint. GEM-RP1CAe2 kezelo konfigurálása Minden GEM-RP1CAe2 kezelon be kell állítani 1.: billentyuzeti hang, 2.: belépési hangjelzés, 3.: kezelo címe, 4.: zónabovíto címe, 5.: zónareakció. Belépés kezeloprogramozási módba: 1.: A JP1 jumpert (panel felso része közepén) tegye át az NORMÁL 1-es és 2-es tüskékrol (felso 2) a 2-es és 3-as tüskékre (alsó 2). KEZELO KONFIGURÁCIÓ 2.: Kb. 15 másodperc múlva a kijelzon az XX OUT OF SYSTEM (XX RENDSZEREN KÍVÜL) kiírás jelenik meg, az XX a kezelo száma. 3.: Üsse be:, majd az alábbiak szerint folytassa (ezeket mindegyik kezelonél el kell végezni). jelzi, hogy a kezelo minden gombnyomásra csipog egyet. Az Billentyuzeti hangjelzés Kezeloi programozói módba való belépéskor a Billentyuzeti hangjelzés be kiírás jelenik meg, ami azt gombbal a hangjelzés ki/bekapcsolható. Nyomja meg a gombot a folytatáshoz vagy a gombot a kilépéshez. Belépési hangjelzés A belépési ido alatt hallható hangjelzés az gombbal ki/bekapcsolható. Nyomja meg a gombot a folytatáshoz vagy a gombot a kilépéshez.

16 GEM-P1632 Telepítési leírás 15 Kezelo címe keypad address 01 Ha egynél több kezelo van telepítve, a kezelokhöz különbözo címeket kell rendelni a következok szerint: 1: A kezeloket egymást követoen kell megcímezni (nem maradhat ki cím) 2.: Csak az 1-es számú kezelorol lehet programozni. A kezeloket az alábbiak szerint kell címezni: 1. Írja be a kezelo számát ig, majd nyomja meg az gombot. Az érvényes számot rövid csipogás jelzi, az érvénytelent hosszú hangjelzés. 2. Nyomja meg a gombot a folytatáshoz vagy a gombot a kilépéshez. new compat#0000 Kompatibilitási szám EZ A JELLEMZO NEM HASZNÁLHATÓ A GEM- P1632 PANELNÁL. Nyomja meg a gombot a folytatáshoz vagy a gombot a kilépéshez. Zónabovíto címe ezm address 01 A kezelo belso zónabovítoje felhasználható további 4 vezetékes zóna kialakítására. Akár önmagában,akár további GEM-EZM modulokkal vagy más kezeloi zónabovítokkel együtt van használva, külön címet kell hozzárendelni (vagy csoportszámot, lásd: Kezeloi programozási munkalap), a kezelo címéhez hasonlóan. Ha nincs más bovíto használva, a kezelot jelölje ki 01 -es csoportnak a Zónabovíto címe pontban. Több bovítos rendszerben üsse be a csoportszámot 01 és 06 között. (Minden zónabovítonek külön csoportszámot kell adni 01-tol kezdodoen és egyesével továbblépve.) Mentéshez majd nyomja meg az gombot. Nyomja meg a gombot a folytatáshoz vagy a gombot a kilépéshez. zone response 00 Zónareakció Minden kezeloi zóna alapértelmezett reakcióideje 750ms, de bármelyiké megváltoztatható 50ms-re az alábbiak szerint. 1. Karikázza be a kívánt zónához tartozó számot (zárójelben): Zóna 1=(1) Zóna 2=(2) Zóna 3=(4) Zóna 4=(8) 2. Adja össze a bekarikázott számokat. 3. Az összeget írja be a kezelon két számjeggyel (01-15), majd majd nyomja meg az gombot. Példa: a 2-es, 3-as, 4-es zóna reakcióidejének megváltoztatása 50ms-re 1. Karikázza be a 2-es, 3-as, 4-es zónákhoz tartozó számot: (2) (4) (8) 2. Adja össze a számokat: 2+4+8=14 3. A kezelon üsse be a 14 -et, majd majd nyomja meg az gombot.

17 GEM-P1632 Telepítési leírás 16 Nyomja meg a gombot a folytatáshoz vagy a gombot a kilépéshez. prog ctrl msg# 1 Vezérlo üzenet EZ A JELLEMZO NEM HASZNÁLHATÓ A GEM- P1632 PANELNÁL. Nyomja meg a gombot a folytatáshoz vagy a gombot a kilépéshez. Nyomja meg a gombot a folytatáshoz (a kijelzo visszaugrik a menüsor elejére), vagy nyomja meg a gombot a kezeloprogramozási módból való kilépéshez (a kijelzon a 01 OUT OF SYSTEM / 01 rendszeren kívül kiírás jelenik meg). Tegye vissza a JP1 jumpert az 1-es és 2-es tüskékre (felso 2) A GEM-RP2ASe2 kezelo konfigurálása 7 GEM-RP2ASe2 kezelo kötheto a panelra, mindegyiknek külön címet kell adni. Ezen felül a kezelon a következo dolgokat lehet kikapcsolni: 1.: billentyuzeti háttérvilágítás, 2.: kijelzo háttérvilágítása, 3.: belépési hangjelzés. A kezeloket a jumperek megfelelo beállításával lehet konfigurálni. Kezelo Jumper száma tartalék 1 le v. le le fenn* 2 le fenn le 3 fenn fenn le 4 le le fenn 5 fenn le fenn 6 le fenn fenn 7 fenn fenn fenn Kezelo címe Ha egynél több kezelo van: Mindegyiknek külön címet kell adni (nem lehet két azonos cím) A kezelocímek egymást követoek legyenek (nem maradhat ki cím) Csak az 1-es számú kezelo használható programozásra (a programozás megkönnyítéséhez ajánlatos GEM -RP1CAe2 kezelot 1-es kezeloként használni) A kezelok címét az 1-3-as jumperek megfelelo felhelyezésével lehet beállítani. *Megjegyzés: 1.: a kezelokön gyári alapban nincs jumper, így automatikusan 1-es kezeloként muködnek. 2.: egy rendszerben csak egy 1-es kezelo lehet, különben egyik sem fog muködni. Billentyuzeti háttérvilágítás Vágja el az A jumpert a világítás kikapcsolásához. Kijelzo háttérvilágítása Vágja el a B jumpert a világítás kikapcsolásához. Hangjelzo kikapcsolása Vágja el a B jumpert a hangjelzo kikapcsolásához.

18 GEM-P1632 Telepítési leírás 17 ALAP MUKÖDTETÉS Ez a rövid áttekintést ad a rendszer muködésérol. Részletes információ a kezelokhöz mellékelt Felhasználói Kézikönyben található, valamit ennek a leírásnak a végén, a kezeloi programozási módok résznél. Megjegyzés: az ebben a leírásban közölt kezeloi üzenetek a GEM- RP1CAe2 kezelore vonatkoznak. A GEM-RP2ASe2 kezelo üzenetei hasonlóak, rövidített, ill. automatikusan görgetodo kiírásokkal. Felhasználói kódok és zónamegnevezések 32 felhasználói kód programozható a kezelon. Az egyes felhasználói kódokhoz tartozó területi opciók csak mérnöki módban programozhatók. Alap felhasználói kód Az elsoként programozott felhasználói kóddal felül kell írni az alap (User01) kódot, U , (1,2,3), amelyet nem ajánlatos kódként használni. Minden felhasználónak különbözo kódot kell adni, és figyelmeztetni, hogy ne adja ki a kódot senkinek. Ha szükségessé válna a felhasználó eltávolítása a rendszerbol, az illeto kód törölheto anélkül, hogy hatással lenne a többi kódra, és az a felhasználó többé nem lesz jogosult a hozzáférésre. A csapdakód nem tartalmazhat bármely felhasználói kód elso 2 számjegyével azonos számjegyeket. Kód megváltoztatása, törlése Bármely kód megváltoztatásához a létezo kódot írja felül a programozási leírás alapján. Hasonlóan, kód törléséhez törölje ki a kód számjegyeit a gombokkal. Ki/bekapcsoló kód (csak mérnöki módban programozható) A ki/bekapcsoló kóddal azt a területet lehet ki/bekapcsolni, amelyre a kód programozva lett. Legfeljebb 6 számjegyu lehet, de állhat kettobol is gyors élesítés céljából. Csak élesítokód (csak mérnöki módban programozható) A csak élesíto kóddal azt a területet lehet élesíteni, amelyre a kód programozva lett, kikapcsolásra nem használható. Legfeljebb 6 számjegyu lehet, de állhat kettobol is gyors élesítés céljából. Szervizkód (csak mérnöki módban programozható) A szervizkód egy ki/bekapcsoló kód, amely egyszeruen aktiválható, ha szükség van rá, de egyébként nincs használatban. Ideiglenes használatra való olyan felhasználók számára, akik egyébként nem jogosultak belépésre (karbantartó, takarító... stb.). Ebben az esetben ki/bekapcsoló kódként muködik. A szervizkóddal élesíteni lehet a rendszer kikapcsolt állapotából, de más felhasználói kóddal élesített rendszert nem lehet vele kikapcsolni. Legfeljebb 6 számjegyu lehet, de állhat kettobol is gyors élesítés céljából. Vezérlokód A vezérlokód a PGM2 kimenetet aktiválja kikapcsolt vagy élesített állapotban, ha a Vezérlés a PGM2 kimeneten és a PGM2 kimenet vezérlési ideje programozva van. A vezérlokódot a többi ki/bekapcsoló kódhoz hasonlóan lehet programozni, de nincs ki/bekapcsolási jogosultsága. Csapdakód A csapdakód kétjegyu kód, amelyet a ki/bekapcsoló kód elott kell beütni, így csendes jelzés továbbítódik az ügyeleti állomásra. Abban az esetben, ha a felhasználót kényszerítik a rend-

19 GEM-P1632 Telepítési leírás 18 szer kikapcsolására, jelzést küldhet a kényszerített kikapcsolás tényérol az ügyeleti állomásra, miközben látszólag csak kikapcsolta a rendszert. A csapdakód nem tartalmazhat egyéb fe l- használói kódok elso 2 számjegyeivel azonos számokat. Az alap csapdakód 99, ha a csapdakód programozva van a kezelon, és az Általános csapda ki van választva beírt csapdakód nélkül. Zónamegnevezések (csak GEM-RP1CAe2 kezelonél) A zónamegnevezések programozása a Kód Programozása után következik sorrendben (a kijelzon a 01- jelenik meg). Írja be a megnevezést max. 2 sorban, betunként. A kurzor az és gombokkal léptetheto elore/hátra. A gomb törli a kurzornál levo karaktert. A és gomb lépteti a karaktereket (számok 0-9, ABC betui és írásjelek). A megnevezés beírása után nyomja meg az gombot. A következo (vagy bármelyik másik) zónára lépéshez vigye a kurzort a zónaszámra az vagy a gombokkal, és léptesse a zónaszámot a vagy gombokkal. Minden új zónánál ismételje meg a muveletet. A rendszer élesítése és kikapcsolása Normál kikapcsolt állapotban a STATUS LED világít és a kijelzon a system ready kiírás olvasható. Riasztás leállításához üssön be egy érvényes felhasználói kódot, majd nyomja meg az gombot. Bármely érvényes felhasználói kód ki/bekapcsolásra használható, csak élesítokód csak bekapcsolásra. Élesítés Üssön be egy érvényes felhasználói kódot, majd nyomja meg az gombot. (Ha rossz kódot ütött be, a kezelon az invalid entry/try again ( érvénytelen kód, próbálja újra ) kiírás jelenik meg.) A zöld STATUS LED kialszik, a piros ARMED LED kigyullad, a kijelzon a please exit in / xxx seconds ( távozzon XXX másodpercen belül ) kiírás jelenik meg (az XXX a hátralevo kilépési késleltetést jelzi másodpercekben). A kilépési késleltetés elindul és 10 másodperces lépésekben számol lefele 000 -ig, jelezve a ki/belépozónán keresztül való távozásig rendelkezésre álló idot. Megjegyzés: Ha rendszerhiba áll fenn, meg kell kísérelni megszüntetni a hibát (pl. hívni a telepítot). Ha erre nincs lehetoség, akkor nyomja meg a gombot, így 5 percre megszunik a hibajelzés. Fokozott figyelemmel kell eljárni rendszerhiba esetén. Kikapcsolás A kilépési ido lejárta után a kijelzon a system armed (rendszer élesítve) kiírás látható. Ez azt jelzi, hogy a bejárati zónán keresztül történo belépéstol kezdve belépési késleltetési ido áll rendelkezésre a rendszer kikapcsolásához. A GEM-RP1CAe2 kezelon a disarm now/xxx seconds (kapcsolja ki a rendszert/xxx másodpercen belül) kiírás olvasható (az XXX a hátralevo kilépési késleltetést jelzi másodpercekben). A belépési késleltetés elindul és 10 másodperces lépésekben számol lefele 000 -ig, jelezve a kikapcsolásig rendelkezésre álló idot. Az utolsó 10 másodperc alatt a hangjelzés szaggatottra vált. Kikapcsoláshoz üssön be egy érvényes felhasználói kódot, majd nyomja meg az gombot.

20 GEM-P1632 Telepítési leírás 19 Késleltetés nélküli élesítés Élesítés elott vagy után nyomja meg az gombot. Ezzel a beállítással a kilépési késleltetés megmarad, de a következo belépési késleltetés törölve lesz. Az ARMED LED gyorsan villog. Ez a beállítás akkor használható, ha tartózkodnak az objektumban. Egyszeri be/kikapcsolás után törlodik. Automatikus élesítés Az autoélesítés lehetové teszi a felhasználó számára a rendszer élesítését a nap egy megadott idopontjában vagy a hét megadott napján/napjain. Egy bizonyos Sikertelen zárási idoablak ideje után, ha a felhasználó nem élesített az idoablak tartama alatt és a rendszerben programozva van a Sikertelen zárás és az Autoélesítés, ha nem volt zárás az idoablak végén, akkor a rendszer beélesedik 15 perces figyelmeztetéssel. Automatikus élesítés késleltetése A 15 perces autoélesítési figyelmeztetés ideje alatt, ha egy felhasználó megnyomja a gombot, amíg a TO DELAY AUTO-ARM / PRESS 1-4 / N (autoélesítés késleltetése 1/4) kiírás meg nem jelenik a kijelzon. Írja be az órák számát, amellyel az élesítést késleltetni akarja, majd nyomja meg az gombot. Ha a delay auto arm y/n (autoélesítés késleltetése I/N) kiírás megjelenik, nyomja meg a YES gombot. A hangjelzés leállítható a gombbal a 15 perces idotartam alatt, de visszakapcsolódik az utolsó 1 percben. Ez a funkció kikapcsolható a rendszer egyszeri ki/bekapcsolásával. Egyszeru élesítés Egygombos élesítést tesz lehetové biztonságilag nem kritikus alkalmazásoknál. Minden kezelore programozni kell, programozható az Egyszeru élesítés jelentése 35-ös felhasználóként. A kikapcsoláshoz ez esetben is érvényes kód szükséges. Az élesítéshez nyomja meg az gombot. Élesítés kulcsos kapcsolóval A kulcsos élesítéssel egy zónabemenet élesítésre/kikapcsolásra használható. A terület élesedik/kikapcsolódik, ha a zóna bezáródik egy pillanatra egy impulzusos kulcsos kapcsolón keresztül. Vonalvégi ellenállás szükséges. A kulcsos élesítés programozha tó, hogy 36-os felhasználóként jelentse a nyitást/zárást. Kétállású kulcsos élesítés Hasonló a kulcsos élesítéshez, azzal a különbséggel, hogy a zónabemenet zárt állapotában éles, nyitottban kikapcsolva. Távoli élesítés Lehetové teszi a számítógéppel távolról történo ki/bekapcsolást biztonságilag nem kritikus alkalmazásoknál. A távoli élesítés programozható 34-es felhasználóként történo jelentésre. Prioritásos élesítés 2 másodperces hangjelzés és Cant arm system/zone faulted (nem lehet élesíteni, nyitott zóna) kiírás jelzi, hogy élesítést megakadályozó körülmény áll fenn: probléma van valamelyik Prioritás Zónán, vagy pedig rendszerhiba áll fenn. A hibát meg kell szüntetni élesítés elott. A
