KEZELÉSI ÚTMUTATÓ. FS-74-HF; FS-94HF; FS-124HF; FS-184HF FSD 74x2HF; FSD 74+94HF; FSD HF

Átírás

1 Üzemeltetési körülmények Hűtési üzemmód Fűtési üzemmód Külső hőmérséklet: 15 o C o C Szobahőmérséklet: 17 o C o C Külső hőmérséklet: -7 o C o C Szobahőmérséklet: 17 o C o C KEZELÉSI ÚTMUTATÓ Szárítási üzemmód Külső hőmérséklet: 15 o C o C Szobahőmérséklet: 11 o C o C Ezen tartományok túllépése esetén a készülékre a garancia érvényét veszti! FIGYELEM! A készülék karbantartását a Garancia jegyben előírt sűrűségben, de minimum évente kétszer szakszerviznek kell elvégeznie, és a garanciajegyen feltüntetnie! A karbantartás hiánya a garancia megszűnésével jár! FS-74-HF; FS-94HF; FS-124HF; FS-184HF FSD 74x2HF; FSD 74+94HF; FSD HF FST 74+94x2HF; FST 74x2+124HF; FST x2HF FSQ 74x4HF; FSQ 94x4HF; FSQ 94x2+124x2HF Split rendszerű légkondicionáló berendezés Köszönjük, hogy megvásárolta termékünket. Kérjük, hogy használat előtt figyelmesen olvassa el a kezelési útmutatóban leírtakat! FI-A-b040607

2 Tilos belenyúlni, vagy bármilyen tárgyat beledugni a beltéri, kültéri egységek befúvó nyílásába! Ezekben az egységekben nagy sebességű ventilátor található. A ventillátorral való érintkezés súlyos balesethez vezet! Az áramütés elkerülése érdekében a berendezés tisztításának, illetve rutinszerű karbantartásának megkezdése előtt kapcsoljuk le a berendezés főkapcsolóját, illetve húzzuk ki a dugót a konnektorból! A tisztítást végezzük a Készülék tisztítása rész utasításai szerint. A berendezés előlapját felemelni ill. a szűrőket kivenni csak a teljes áramtalanítás után szabad. Figyelem a készülékben a szűrők alatt IONIZÁTOR található, mely NAGYFESZÜLTSÉGGEL működik. TILOS hozzányúlni! Ne próbálkozzon a berendezés javításával. A berendezésnek nincsenek felhasználó által javítható részei. Tilos a belső elektromos bekötés fedelének felnyitása, vagy eltávolítása. VIGYÁZAT NAGYFESZÜLTSÉG! Légkondicionáló berendezés használata közben a helységet időnként szükséges kiszellőztetni. Ez különösen fontos, ha egyidejűleg gázzal működő berendezés is üzemel ugyanabban a helységben. Máskülönben a helység oxigéntartalma veszélyesen lecsökken! Ne próbálkozzon azzal, hogy saját maga telepíti a berendezést. A berendezés telepítését bízza hozzáértő szakemberre! A tisztításhoz tilos folyadék, vagy aerosol (spray) alapú tisztítószereket használni! A berendezést töröljük le egy puha száraz ronggyal. Áramütés veszélye miatt a berendezést tilos vízzel tisztítani. Berendezés leírása Beltéri egység: 1. Előlap 2. Légbeszívó nyílás 3. Légszűrő 4. Vízszintes légáram zsalu 5. Függőleges légáram zsalu 6. Betáp kábel 7. Kijelzőpanel és infra jelvevő 8. Távvezérlő egység Kültéri egység: 9. Légbeszívó nyílás (oldalt és hátul) 10. Légkifúvó nyílás Hibák és hibaforrások Mielőtt hívná a szervizt, vagy szerelőt, ellenőrizze a következőket: Ismételjük meg az ellenőrzést! Ezek nem hibák. A berendezés nem működik - Kiégett a biztosító, az áramköri megszakító lekapcsolt. - Lemerültek az elemek a távvezérlőben. - Be van állítva az időzítés. A hűtés vagy a fűtés nem megfelelő - A kültéri egység légbeszívó vagy légkifúvó nyílása eltömődött. - A beltéri egység légszűrője eltömődött a portól. - A zsaluelem nem megfelelő helyzetben áll. - A ventilátor sebessége alacsonyra van állítva. - A hőmérséklet beállítás túl magas, vagy túl alacsony. - Rossz szag jön ki a légkondicionáló berendezésből. (oka: a falba, szőnyegbe, bútorba, ruhákba beivódott szagok jönnek elő.) - A kültéri vagy a beltéri egységből pára jön ki. - A kompresszor nem indul azonnal.(oka: a készülék el van látva egy 3 perces késleltetéssel, mely megakadályozza az újrainduláskori túlterhelést) - Az ŰZEMÁLLAPOT lámpa ég, de a készülék nem működik. (oka: fűtési üzemben, ha a kiáramló levegő alacsonyabb a beállítottnál, a berendezés ventilátora leáll. Ez az alábbi esetekben fordul elő: fűtés kezdetekor leolvasztási ciklus végén alacsony külső hőmérséklet esetén ÁRAMKIMARADÁS Áramszünet esetén a készülék működése leáll. Az áram visszatérése után a készülék automatikusan újraindul az áramszünet előtti beállításoknak megfelelően. Ha az alább felsoroltak közül bármelyiket tapasztalja, azonnal állítsa le a berendezést, kapcsolja le a főkapcsolóját és lépjen érintkezésbe az eladóval: - Az üzemállapot kijelző lámpa villog és a hőmérséklet kijelzőn E (hibakód) jelenik meg. - A kapcsolók nem működnek rendesen. - A biztosíték gyakran kiég, vagy az áramköri megszakító gyakran lekapcsol. - Idegen anyag, vagy víz kerül a berendezésbe. - Bármely egyéb szokatlan jelenséget észlelünk

3 A készülék tisztítása Tisztítás előtt a berendezést áramtalanítani kell! A beltéri egység és a távirányító tisztítása Száraz ronggyal töröljük le a beltéri egységet és a távvezérlőt. Ha a beltéri egység nagyon szennyezett, akkor hideg vízzel nedvesített ronggyal töröljük át. A távvezérlő egységet soha ne töröljük le nedves ronggyal. A berendezés tisztításához tilos vegyi anyaggal kezelt törlőkendőt használni. A tisztításhoz tilos benzint, oldószereket, súrolóport, illetve hasonló szereket használni. Ezek hatására a műanyag felület megrepedhet, deformálódhat. A kültéri egység tisztítását és karbantartását minimum évente 2 alkalommal szakszerviznek kell elvégeznie! Kijelzőpanel 1. ŰZEMÁLLAPOT kijelző Folyamatos világítása jelzi a bekapcsolt állapotot. 2. IDŐZÍTVE kijelző Világítása jelzi, hogy a légkondicionáló időzített üzemmódban működik. 3. HŐFOK (kért-mért) Kijelzi a beállított(kért) hőmérsékletet beállításkor, majd kis idő után automatikusan átvált a mért szobahőmérséklet kijelzésére. A légszűrő tisztása: 1. A berendezés előlapját mindkét alsó sarkánál fogva emeljük fel. Emeljük egy pontig, ahol rögzítve marad. Amikor elérjük ezt a pontot az előtét lap kattanva, megáll. Ne erőltessük az előtét lap feljebb emelését. 2. Húzzuk a légszűrőt lefelé. 3. Vegyük ki a légszűrőt a légkondicionáló berendezésből, Tisztítsuk meg vízzel vagy porszívóval! 4. Vegyük ki az aktivszenes elektrosztatikus szűrőt és a fotokatalitikus szűrőt a készülékből és tisztítsuk ki porszívóval. Sose használjunk vizet! Tegyük ki a napra 2-3 órára. Tisztítsuk legalább 3-4 havonta. 5. Tegyük vissza a szűrőket a készülékbe és zárjuk vissza a fedelet! Megjegyzés: A légszűrőt tisztítsuk ki legalább 2 hetente! Amennyiben a berendezés előreláthatóan hosszabb ideig nem fogjuk használni: 1. Működtessük a készüléket magas ventilátorfokozaton hűtő üzemmódban a legmagasabb hőmérsékletre állítva(hogy a kompresszor ne induljon el) 3-4 óra hosszat, hogy a berendezés belseje kiszáradjon. 2. Állítsuk le a berendezést és áramtalanítsuk. 3. Távolítsuk el az elemeket a távvezérlőből Üzembe helyezés előtt ellenőrizzük a következőket: Ellenőrizzük, hogy a légterelő lemezek szabadon mozoghatnak-e. Ellenőrizzük, hogy a légszűrő a helyén van-e! Ellenőrizzük, hogy a kültéri egység légbeszívó, légkifúvó nyílása ne legyen eltömődve, letakarva FIGYELEM! A védelmi funkció működése közben az ŰZEMÁLLAPOT és/vagy az IDŐZÍTVE kijelző villog. Fűtési módban a leolvasztási özemet az üzemállapot kijelző villogása jelzi. Amennyiben a hőmérséklet kijelzőn E (hibakód) jelenik meg forduljon szakszervízhez! Kézi működtetés A készüléket a távirányító elvesztése vagy elem lemerülése esetén ideiglenesen kézzel is működtethetjük. 1. Emeljük fel a beltéri egység előlapját. 2. Nyomjuk meg az EMERGENCY gombot egyszer a készülék jobb oldalán található kézi vezérlő táblán. Ekkor működésbe lép az AUTOMATA üzemmód. 3. A gomb újabb megnyomásával a készülék leáll, ill. ismét távirányítós vezérlésre kapcsolódik. Kézi működtetés esetén a készüléket sose hagyja felügyelet nélkül! -2-

4 A távirányító kezelése Légáram beállítása Függőleges légterelés A berendezés induláskor automatikusan változtatja a légáram irányát. Az automatikus pásztázás leállításához nyomja meg a LÉGTERELŐ gombot a légterelő kívánt pozíciójában. A LÉGTERELŐ gomb ismételt megnyomásával újra indul az automatikus pásztázás. A légterelő optimális beállítása: HŰTÉS,PÁRÁTLANÍTÁS esetén: vízszintesen FŰTÉSKOR: lefelé FIGYELEM! Az automatikus pásztázás csak a beltéri ventilátor működése közben működik. Ne működtesse huzamosabb ideig a légkondicionálót lefelé irányított légáramlással hűtő vagy légszárító módban, mert párakicsapódás keletkezhet a függőleges légterelő lemezeken. Ne mozgassa kézzel a függőleges légterelő zsalut, mert könnyen meghibásodhat a mozgató mechanika. Erre a műveletre kizárólag az LÉGTERELŐ gomb szolgál. Ha bármiféle rendellenesség tapasztalható, kapcsolja ki a légkondicionálót, majd kapcsolja vissza. A távszabályzóval történő leállítással a függőleges légterelő zsalu automatikusan bezáródik. Elemcsere (Elem típusa: 2 db AAA R03/LR03!) A vízszintes légáramlási irány beállítása Állítsa a függőleges légterelő zsalut olyan helyzetbe a távszabályzó LÉGTERELŐ gombjával, hogy hozzáférjen a vízszintes légterelőkhöz. Fogja meg kézzel a vízszintes légterelő rácsot, majd állítsa a kívánt irányba. Állítsa vissza a függőleges légterelő zsalut eredeti helyzetébe a távszabályzó LÉGTERELŐ gombjával. 1. Húzza lefelé a távirányító hátoldalán a takaró lemezt 2. Cserélje ki az elemeket!( Figyeljen a megfelelő polaritásra) 3. Csúsztassa vissza a takaró lemezt. Ha több héten át nem használja a távirányítót, akkor vegye ki az elemeket!

5 Párátlanító üzemmód Csatlakoztassuk a berendezést az áramforráshoz. 1. Nyomjuk meg a KI-Be kapcsoló gombot. (Ekkor világítani fog az üzemállapot jelző lámpa) 2. Üzemmód váltó gombbal válasszuk ki a Párátlanító üzemmódot. (A berendezés kompresszora csak kb. 3 perc múlva kezd működni) 3. A légkondicionáló berendezés leállításához nyomja meg a Ki-Be gombot! Párátlanító üzemmódban a hőmérséklet és a ventilátor fokozat nem állítható. A berendezés automatikusan időközönként ki-be kapcsolva csökkenti a levegő páratartalmát úgy, hogy közben a helyiség hőmérséklete alig változik. Távvezérlő gombok és funkciók 1. Infra jeladó 2. Időzített ki- bekapcsolás beállítása 24 órás időtartamon belül 3. Légterelés Ha ezt a gombot megnyomjuk, a légzsalu automatikusan mozog, folyamatosan le-fel terelve a légáramot. Ha még egyszer megnyomjuk, a légzsalu leáll. Időzítés Időzített bekapcsolás: 1. Kapcsolja be a készüléket a KI-Be gomb megnyomásával 2. Állítsa be a kívánt üzemmódot, hőmérsékletet, stb.. 3. Kapcsolja ki a készüléket a KI-Be gomb megnyomásával 4. Nyomja meg az időzítés gombot, minden gombnyomásra 1 órával nő a beállított idő ( max. 24 óra). Az időzítés jelző lámpa világít. 5. A készülék a beállított idő eltelte után automatikusan elindul a beállított módnak megfelelően. Időzített kikapcsolás: 1. Kapcsolja be a készüléket a KI-Be gomb megnyomásával 2. Állítsa be a kívánt üzemmódot, hőmérsékletet, stb.. 3. Nyomja meg az időzítés gombot, minden gombnyomásra 1 órával nő a beállított idő ( max. 24 óra). Az időzítés jelző lámpa világít. 4. A készülék a beállított idő eltelte után automatikusan kikapcsol. ( Időzített kikapcsolási módban 5 óra eltelte után automatikusan Éjszakai üzemmódra vált a készülék: a ventilátor alacsony fokozaton üzemel, a hőmérséklet minden két órában 1 C-kal nő hűtésnél, 1 C-kal csökken fűtésnél.) Időzítés törlése: A KI-Be gomb megnyomása törli a beállított időzítést. 4. Ki be kapcsoló gomb 5. Hőmérséklet beállítása ( C) A kívánt hőmérséklet beállítására szolgál. 6.Kijelzőpanel 7. Üzemmód váltó gomb Valahányszor megnyomjuk, üzemmód váltás történik a következő sorrendben: automatikus üzemmód hűtő üzemmód szárító üzemmód fűtő üzemmód és újra automatikus üzemmód 8. Ventilátor sebességet beállító gomb Valahányszor megnyomjuk ezt a gombot, megváltoztatjuk a ventillátor működését a következő sorrendben: automatikus sebesség kiválasztás kis légsebesség közepes légsebesség nagy légsebesség

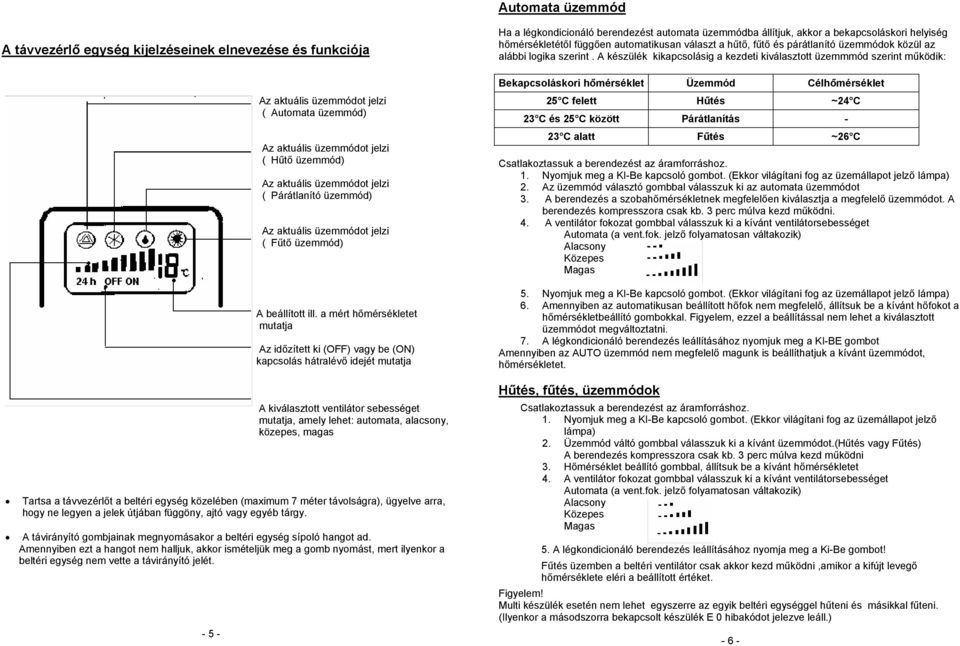

6 Automata üzemmód A távvezérlő egység kijelzéseinek elnevezése és funkciója ( Automata üzemmód) ( Hűtő üzemmód) ( Párátlanító üzemmód) ( Fűtő üzemmód) A beállított ill. a mért hőmérsékletet mutatja Az időzített ki (OFF) vagy be (ON) kapcsolás hátralévő idejét mutatja A kiválasztott ventilátor sebességet mutatja, amely lehet: automata, alacsony, közepes, magas Tartsa a távvezérlőt a beltéri egység közelében (maximum 7 méter távolságra), ügyelve arra, hogy ne legyen a jelek útjában függöny, ajtó vagy egyéb tárgy. A távirányító gombjainak megnyomásakor a beltéri egység sípoló hangot ad. Amennyiben ezt a hangot nem halljuk, akkor ismételjük meg a gomb nyomást, mert ilyenkor a beltéri egység nem vette a távirányító jelét Ha a légkondicionáló berendezést automata üzemmódba állítjuk, akkor a bekapcsoláskori helyiség hőmérsékletétől függően automatikusan választ a hűtő, fűtő és párátlanító üzemmódok közül az alábbi logika szerint. A készülék kikapcsolásig a kezdeti kiválasztott üzemmmód szerint működik: Bekapcsoláskori hőmérséklet Üzemmód Célhőmérséklet 25 C felett Hűtés 23 C és 25 C között Párátlanítás - 23 C alatt Fűtés ~24 C ~26 C Csatlakoztassuk a berendezést az áramforráshoz. 1. Nyomjuk meg a KI-Be kapcsoló gombot. (Ekkor világítani fog az üzemállapot jelző lámpa) 2. Az üzemmód választó gombbal válasszuk ki az automata üzemmódot 3. A berendezés a szobahőmérsékletnek megfelelően kiválasztja a megfelelő üzemmódot. A berendezés kompresszora csak kb. 3 perc múlva kezd működni. 4. A ventilátor fokozat gombbal válasszuk ki a kívánt ventilátorsebességet Automata (a vent.fok. jelző folyamatosan váltakozik) Alacsony Közepes Magas 5. Nyomjuk meg a KI-Be kapcsoló gombot. (Ekkor világítani fog az üzemállapot jelző lámpa) 6. Amennyiben az automatikusan beállított hőfok nem megfelelő, állítsuk be a kívánt hőfokot a hőmérsékletbeállító gombokkal. Figyelem, ezzel a beállítással nem lehet a kiválasztott üzemmódot megváltoztatni. 7. A légkondicionáló berendezés leállításához nyomjuk meg a KI-BE gombot Amennyiben az AUTO üzemmód nem megfelelő magunk is beállíthatjuk a kívánt üzemmódot, hőmérsékletet. Hűtés, fűtés, üzemmódok Csatlakoztassuk a berendezést az áramforráshoz. 1. Nyomjuk meg a KI-Be kapcsoló gombot. (Ekkor világítani fog az üzemállapot jelző lámpa) 2. Üzemmód váltó gombbal válasszuk ki a kívánt üzemmódot.(hűtés vagy Fűtés) A berendezés kompresszora csak kb. 3 perc múlva kezd működni 3. Hőmérséklet beállító gombbal, állítsuk be a kívánt hőmérsékletet 4. A ventilátor fokozat gombbal válasszuk ki a kívánt ventilátorsebességet Automata (a vent.fok. jelző folyamatosan váltakozik) Alacsony Közepes Magas 5. A légkondicionáló berendezés leállításához nyomja meg a Ki-Be gombot! Fűtés üzemben a beltéri ventilátor csak akkor kezd működni,amikor a kifújt levegő hőmérséklete eléri a beállított értéket. Figyelem! Multi készülék esetén nem lehet egyszerre az egyik beltéri egységgel hűteni és másikkal fűteni. (Ilyenkor a másodszorra bekapcsolt készülék E 0 hibakódot jelezve leáll.) - 6 -
