IPARTANSZÉK munkahelyek építészete 2. 2o15. Budapest, XVI. kerület, Pesti határút

Átírás

1

2 ismertető oktatók tárgy cél előzmények térkomp épalap lakó közép épszerk tartó műszaki tartalom követelmények feldolgozás kézi grafika CAD grafika makett segédletek beépítés parkoló öltöző honlap

3 TEMATIKA helyszín beépítés funkcióséma alaprajz szerkezet műszaki tartalom feldolgozás beadás TÁRGY: Munkahelyek építészete 2. TANÉV FÉLÉV ÉVFOLYAM TÁRGYFELELŐS: Helfrich Szabolcs DLA egy. adjunktus 2015/2016. I. N.III. TEMATIKA ÜTEMTERV HÉTFŐI KURZUS Okt. hét TÉMA Időpont Napt. ELŐ ADÁS GYAKORLAT hét 1. IX.07. a féléves feladat és a munkamenet ismertetése a helyszín bemutatása példák, előképek bemutatása IX.14. a beépítés szempontjai, a beépítési terv tartalmi követelményei példák bemutatása IX.07. IX.14. Konzultáció I. ismertetés választott üzemek technológiai ismertetése helyszín elemzése, telek kijelölése koncepcióterv, beépítési javaslat elemeinek ismertetése a helyszín megértését bemutató tanulmány követelményeinek ismertetése Konzultáció II. beépítés technológiai, funkcionális kérdések tisztázása, az épület működésének megértése a helyszín elemzése beépítési variációk, elemzés síkban és térben IX.21. IX.21. Konzultáció III. beépítés beépítési terv a helyszín megértését bemutató tanulmány IX.28. IX.28. Konzultáció IV. beépítés, leadás beépítési terv az órán készítendő/készíthető A konzultáció végén a beépítési javaslat és a helyszín megértését bemutató tanulmány beadása. 10 konzultáció + 2 prezentáció előkészítő tanulmány előképek helyszíni elemzés 5. X.05. a beadott beépítési javaslatok közül a legjobb munkák bemutatása, értékelése, elemzése X.12. szerkezet és tömegalakítás összefüggései, példák, megoldások bemutatása X.19. tömegalakítás és homlokzatképzés összefüggései, példák, megoldások bemutatása X.26. üzemi öltözők és a szociális ellátás egyéb helyiségei, helyiségcsoportjai X.05. X.12. X.19. X.26. Konzultáció V. vázlattervi szakasz a beépítési javaslat értékelése, egyénileg szerkezeti kérdések, rendszerek elemzése az adott tervvel kapcsolatban tömegalakítás szerkezet kapcsolatának vizsgálata Konzultáció VI. vázlattervi szakasz a pótlásra kötelezettek beépítési javaslatainak beadása funkcionális követelmények és választott szerkezeti rendszer vizsgálata 1:200-as alaprajzok bemutatása Konzultáció VII. vázlattervi szakasz 1:200-as alaprajzok bemutatása 1:200-as metszet(ek) bemutatása Konzultáció VIII. vázlattervi szakasz 1:200-as alaprajzok bemutatása 1:200-as metszet(ek) bemutatása koncepcióterv / beépítési terv m1: IX.02. XI.02. Konzultáció IX. vázlattervi szakasz 1:200-as homlokzatok bemutatása 1:500-as helyszínrajz bemutatása IX.09. XI.09. Konzultáció X. vázlattervi szakasz PREZENTÁCIÓ, a vázlattervek közös, nyilvános kiértékelése vázlatterv m1: IX.16. a féléves terv műszaki tartalmi követelményeinek ismertetése, az 1:100- as tervrajz ábrázolási szabályai, tervpéldák bemutatása XI.16. Konzultáció XI. féléves terv a pótlásra kötelezettek vázlatterveinek beadása a prezentáción elhangzottak értékelése egyénileg/ csoportosan féléves terv m1: IX.23. IX.23. Konzultáció XII. 1:100-as alaprajzok bemutatása 1:100-as metszet bemutatása 1:100-as homlokzat bemutatása IX.30. IX.30. Konzultáció XIII :100-as alaprajzok bemutatása 1:100-as metszet bemutatása 1:100-as homlokzat bemutatása 1:500-as helyszínrajz bemutatása 14. XII.07. XII Feldolgozási hét Tervbeadás: december 14. hétfő, 12:00 óra 51. Pótlás: december 18., péntek, 12:00 óra

4 programok 1. RAJZ- ÉS ANIMÁCIÓSFILM-STÚDIÓ m2 ipari és kerekedelmi funkciók 2. HANG- ÉS VIDEOSTÚDIÓ (KÖNNYŰZENEI AUDIOVIZUÁLIS KÖZPONT) kereskedelem technológia iroda szociális üzelemtetés rendeltetési egységek 3. DIVATSTÚDIÓ MULTIFUNKCIÓS BEMUTATÓTEREM összetett technóligai folyamatok és funkcionális felépítés 4. NYOMDAÜZEM ÉS DESIGNSTÚDIÓ 5. AUTÓGUMI- ÉS FUTÓMŰSZERELŐ MŰHELY ÉS RAKTÁRBÁZIS 6. KAROSSZÉRIA ÉS FÉNYEZŐ MŰHELY 7. GYÓGYSZER-NAGYKERESKEDELMI RAKTÁR ÉS CÉGKÖZPONT 8. MOSODA, RUHATISZTÍTÓ SZALON 9. RESTAURÁTORMŰHELY 10. MENTŐÁLLOMÁS

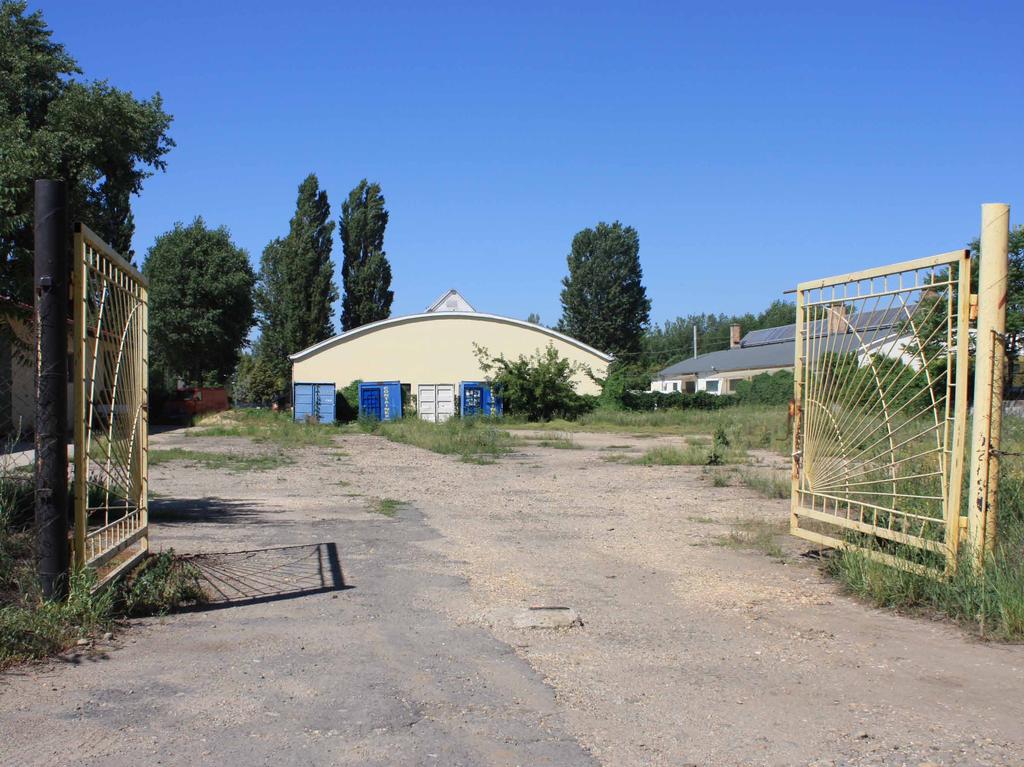

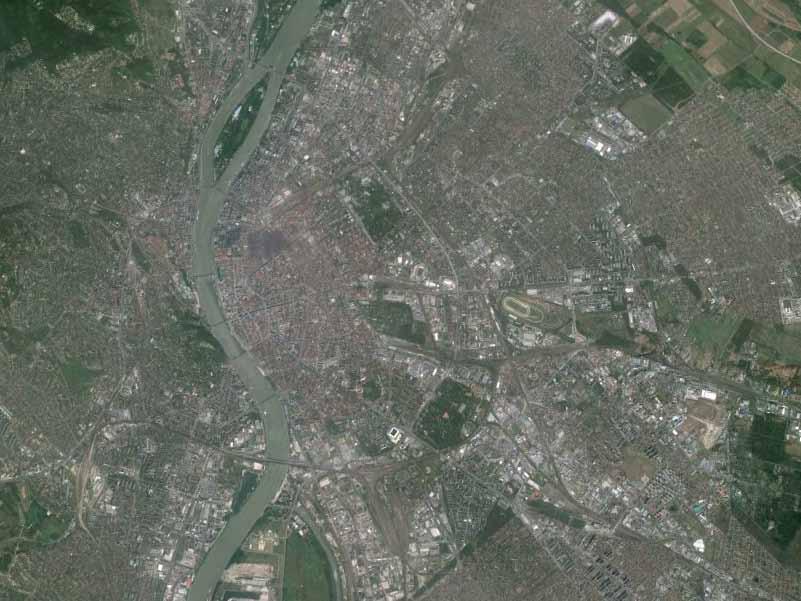

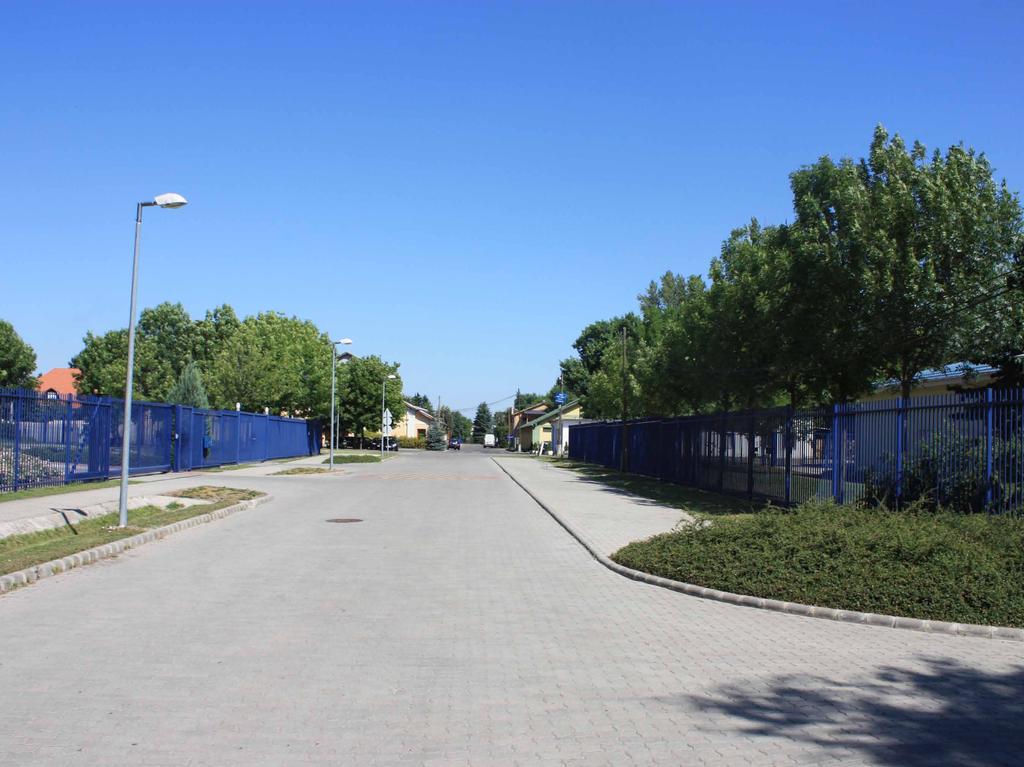

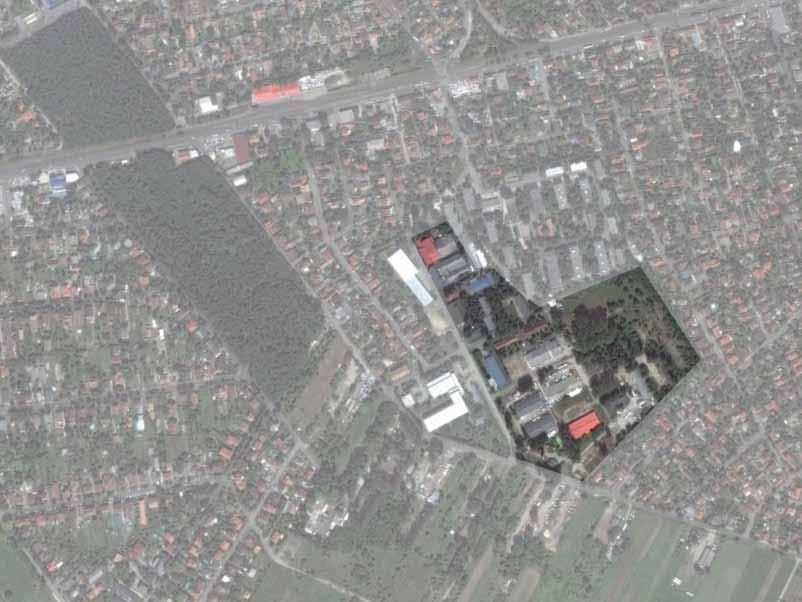

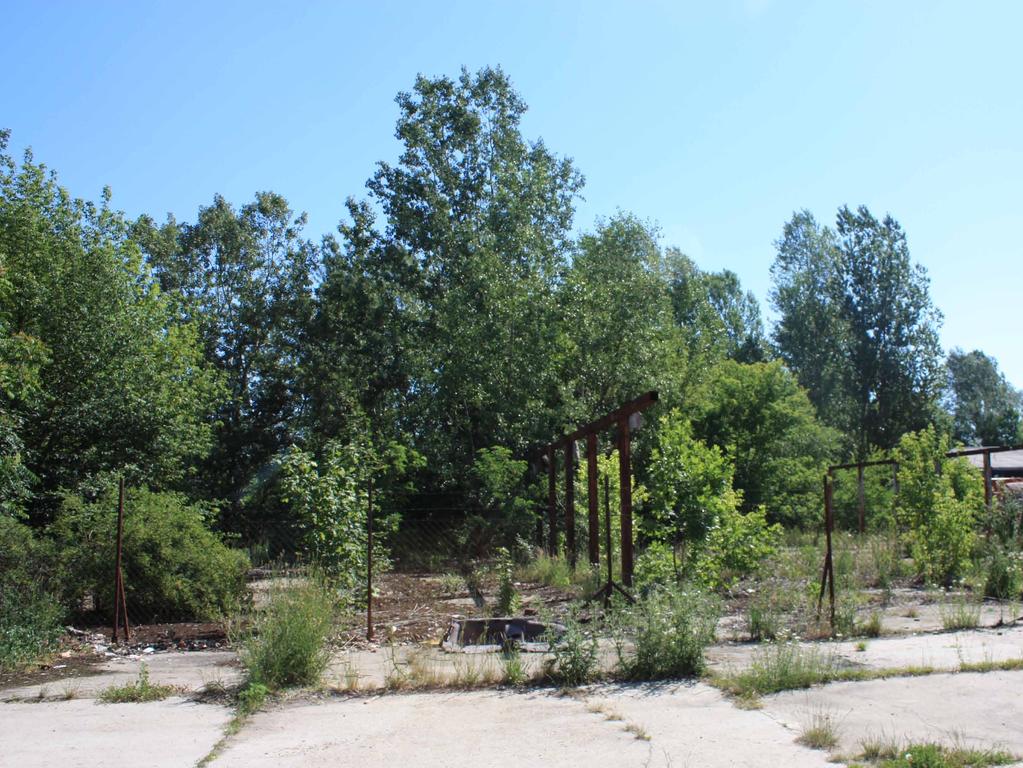

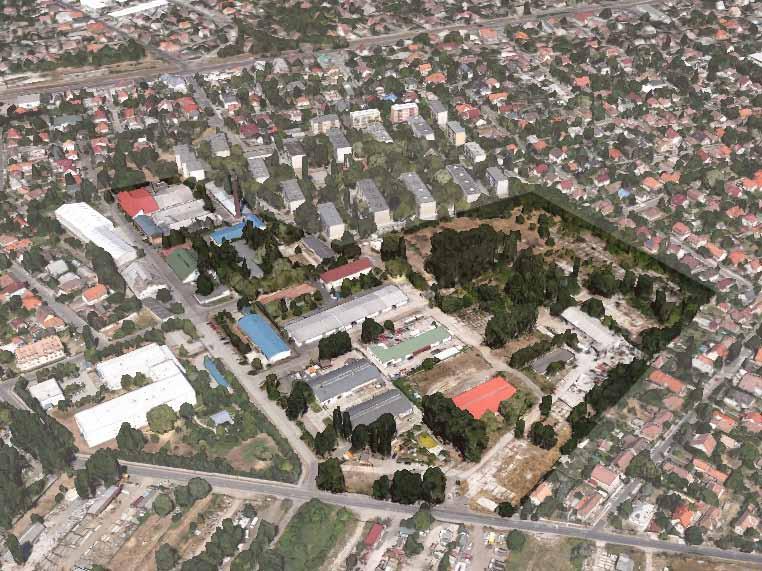

5 helyszín Budapest XVI. kerület Sashalom rozsdaövezet ipari park egykori laktanya 15 telek ~ 5000 m 2 -es telkek

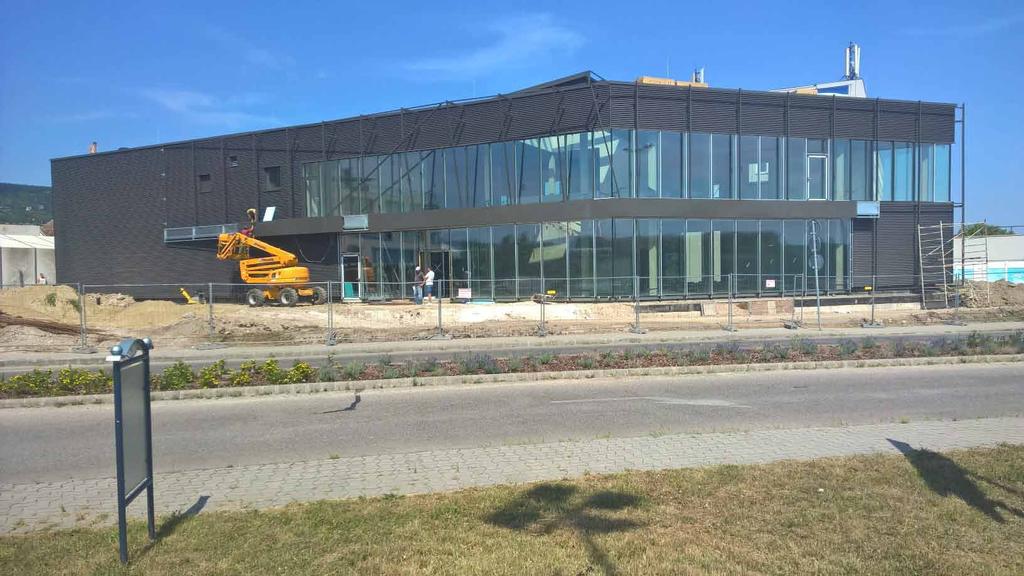

7 helyszín

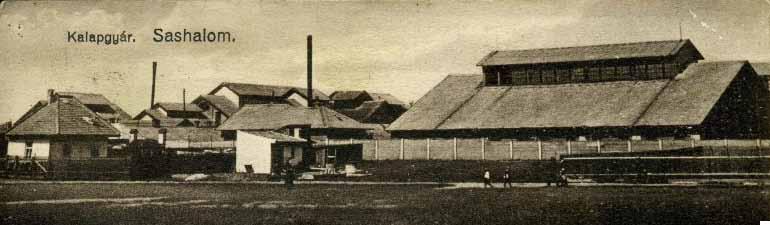

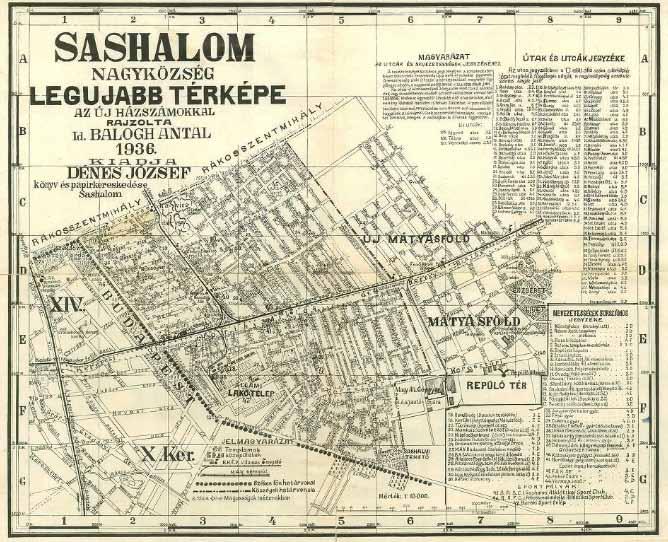

9 helyszín Sashalom, Cinkota hűtlen gyermeke A húszas években három község mozgalmat indított, hogy egyesülésükkel újváros alakuljon A Rákos-patak mellett fekvő és napjainkban a XVI. kerülethez tartozó települések közül sorozatunkban az alig több mint hetvenöt éve önállósodott Sashalom községet mutatjuk be, mely tipikus példája a saját lábára viszonylag későn állt, kispolgári-munkás telepnek. A település története a XIX. század harmadik harmadában kezdődik, bár megjegyzésre érdemes, hogy az itt folytatott régészeti ásatások leletei szerint a terület a honfoglalás korában szórványosan lakott hely lehetett. A középkorban már Cinkota község határához tartozott, mint lakatlan puszta. A mai Sashalom területét egészen a tizennyolcadik század végéig Farkashalma névvel illették a különböző birtokpereket rögzítő oklevelek. A Sashalom elnevezés a XIX. század közepén bukkant fel, elsősorban katonai térképeken, s minden bizonnyal a környék kiemelkedő pontját jelölték vele. A név eredetéről nincs biztos támpontunk, csak feltételezésekkel élhetünk: valószínű, hogy Mátyás király pesti vadaskertje idáig, Cinkota határáig terjedt ki, s az elnevezésben a ragadozó madarakkal sólymokkal, sasokkal folytatott vadászat emléke őrződött meg. Másik, szintén logikusnak tűnő magyarázat szerint a régmúltban ezen a helyen nagyszámban előforduló rétisasról kapta nevét, amit az is alátámaszthat, hogy pár évtizeddel ezelőtt a szintén ragadozó madár, vércse is fel-feltűnt Sashalom fölött. A terület, mint általában az egész Budapest-környék a főváros létrejötte, 1873 után értékelődött fel. A dinamikusan fejlődő Budapest nagyszámban vonzotta a betelepülőket, akik közül sokan, elsősorban a magas lakbérek miatt nem tudtak a fővárosban, csak annak környékén letelepedni Ezt ismerte fel jó érzékkel Ehmann Viktor helybeli kocsmáros, aki nagy kiterjedésű, de jórészt mocsaras, homokos földjeit az 1880-as években felparcellázta, és olcsón árulni kezdte. A terület hamarosan benépesült: gyári munkások és postaaltisztek telepedtek le, és építettek állami segítséggel lakásokat ban már 456 lakosa volt az akkor még különböző telepekből Ehmanntelep, Huszka-telep, Nagyicce-telep álló területnek. Sashalom Mátyásföldnek testvére, hiszen mindketten Cinkota leányközségei. A koruk is majdnem ugyanaz, 1882-ben kezdődött élete, amikor Ehmann kocsmáros parcellázta a földjeit, s olcsó pénzen budapesti kishivatalnokok alapítottak itt maguknak, távol a főváros zajától nyugodt, csendes otthont. írta a községet tömören jellemezve Haltenberger Mihály, földrajzi szakíró 1947-ben Nagy-Budapest falvait tárgyaló munkájában. Az 1900-as években szintén állami segítséggel épült az első gyár, egy famegmunkáló-telep, majd a következő években sorra létesültek a kis, vagy közepes méretű üzemek: konzervgyár, kalapgyár, fésű- és díszműgyár, filmgyár. Az első állami elemi iskola 1904-ben nyílt meg, épületét a helybeliek saját erőből emelték, a telket Ehmann őstelepes úr adományozta a közösségnek. Ahogy gyarapodott a lélekszám, és erősödött az itt élők közösségtudata, szinte törvényszerűen fellépett az önállóvá válás akarata, az elszakadás az anyaközségtől, jelen esetben Cinkotától. Ez augusztus elsején nyert jogi formát, ettől kezdve Sashalom önálló községként élte életét, igaz nem sokáig, csak huszonhét évig. A község közlekedési kapcsolata a fővárossal, hála a cinkotai HÉV-vonalnak, mindig jó volt, ami fejlődését is nagyban elősegítette ban pedig elkezdték építeni a település saját korszerű megállóját, melyről természetesen a helyi újság, a Rákos Vidéke című is beszámol: Sashalom községnek régi kívánságát teljesíti a HÉV, midőn a Kossuth Lajos téri megállót létesíti. Április 23-án kiszállt a HÉV képviseletében Szemere János műszaki főtanácsos, ki a község részéről megjelent bírónak és főjegyzőnek bemutatta az új állomásépület tervrajzát. Az igen ízlésesen tervezett állomásépületben lesz nyitott és csukott váróterem, pénztárhelyiség és trafik. Az új állomás helyét már kijelölték és a munkálatokat meg is kezdték. Június elejére fejeződnek be a munkálatok. Az 1940-es évekre Sashalom, annak ellenére, hogy súlyos gondokkal is küzdött a csatornázás hiányával, a Dühöngő-telepnek is nevezett szükséglakásokban élő emberek nyomorúságával takaros községgé fejlődött: községháza épült, nagy forgalmú piaca, két mozija, sportpályája volt. A lakosság száma elérte a tizennégyezret, több mint ötven százalékuk iparos volt, és sokan a helyben működő üzemekben kaptak munkát. A házak tíz százaléka azonban még ekkor is vályogból volt, ami jelzi, hogy a község egy részén igencsak szegények élnek. Az 1920-as évek végén komoly mozgalom indult a helyi vezetők és a polgárság korében, hogy a három község, Rákosszentmihály, Sashalom és Mátyásföld egyesülésével új várost hozzanak elsősorban a járási és megyei közigazgatás kötelékéből szerettek volna szabadulni, és a szabadabb, nagyobb lehetőségeket ígérő városi fejlődés útját keresték. A helyi sajtóban már az új város nevén vitatkoztak, Pestújváros vagy Rákosvár legyen, de ennél tovább nem jutott a városalakítás. Megbukott Pest megye ellenállásán, és közben Mátyásföld is meggondolta magát. Pedig, ha sikerül Sashalom, Rákosvár város és lakói minden bizonnyal másképpen élték volna meg 1950-ben Nagy-Budapest létrehozását. Fodor Béla

10 helyszín

11 helyszín

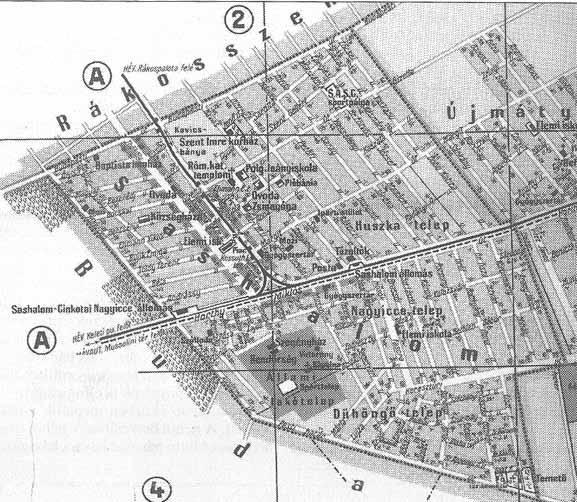

12 helyszín

13 helyszín

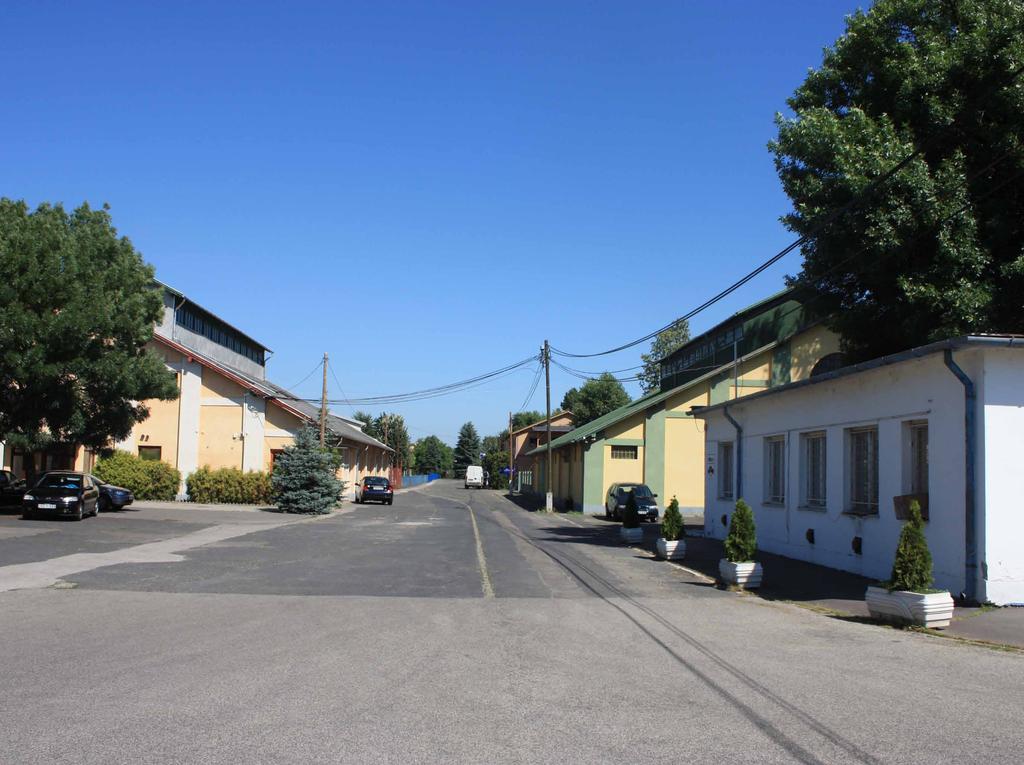

14 helyszín

15 helyszín

16 helyszín

17 helyszín

18 helyszín

19 helyszín

20 helyszín

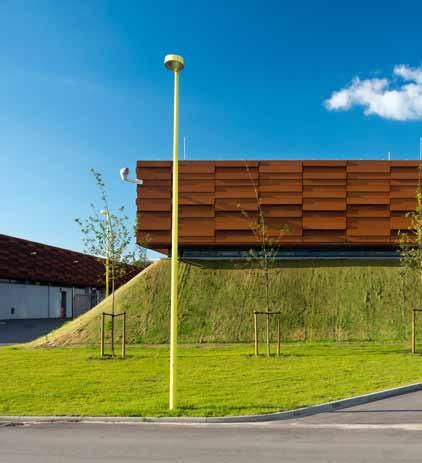

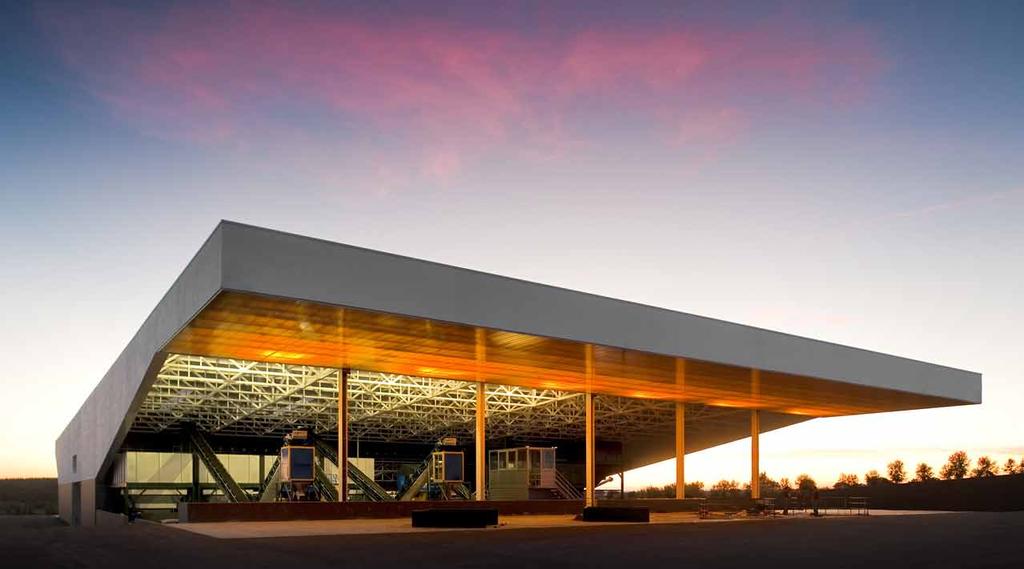

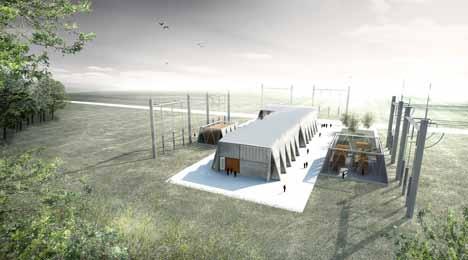

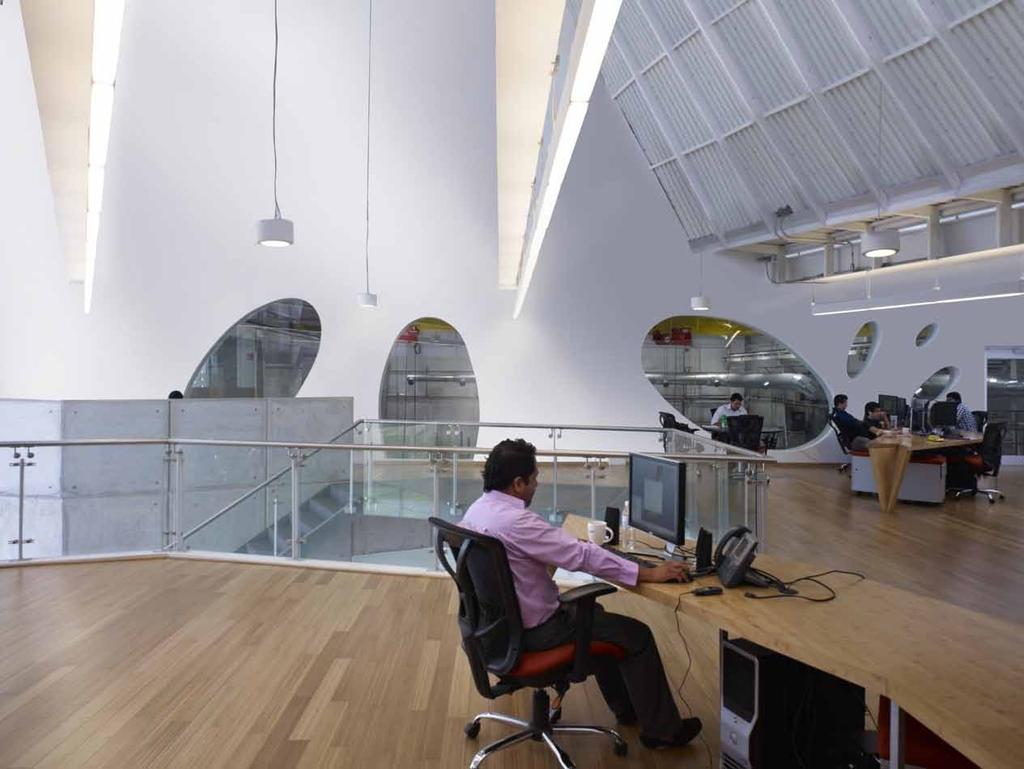

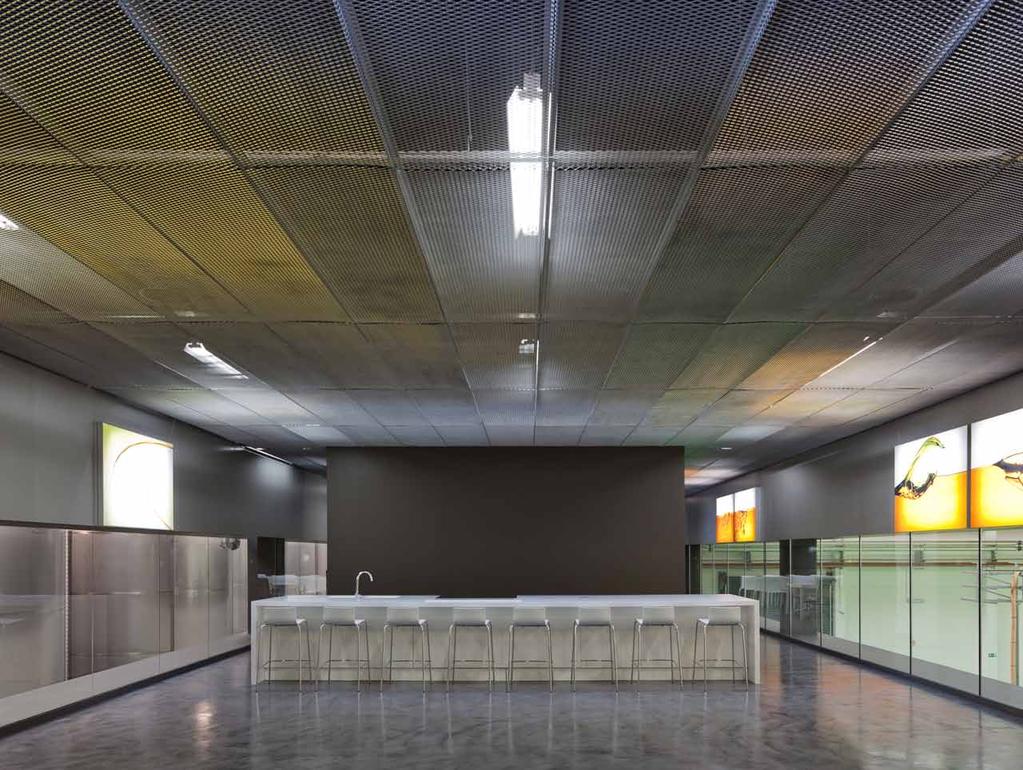

21 tanulmány beépítés funkcióséma előképek épületlátogatás inspiráció vízió anyagok szerkezetek terek

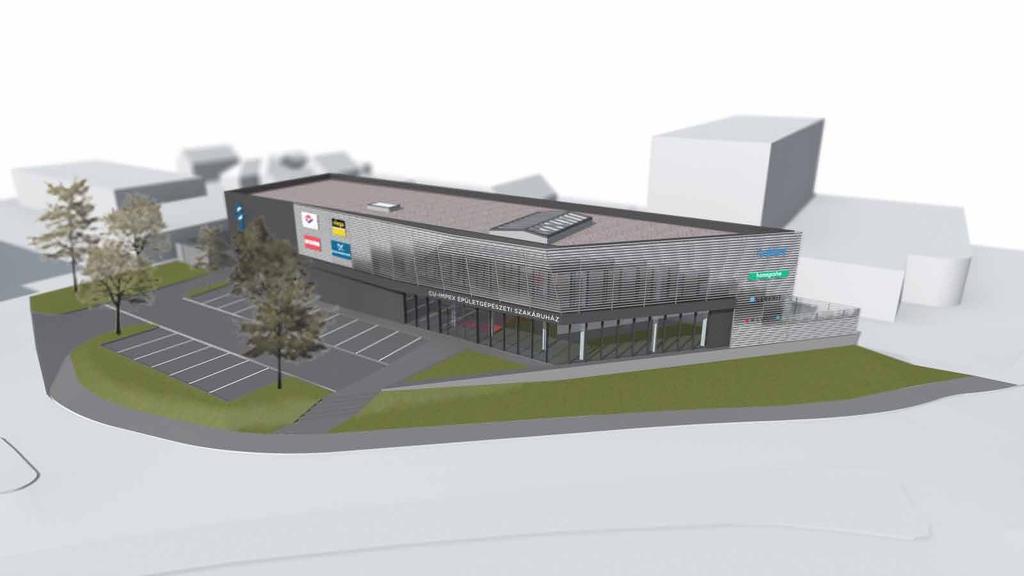

22 beépítés

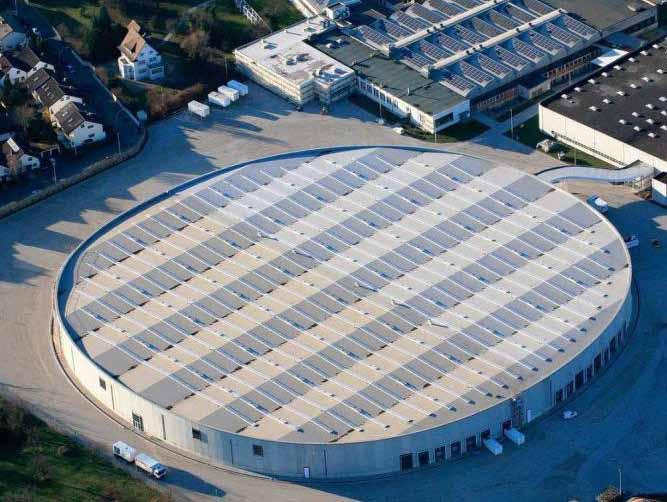

23 beépítés

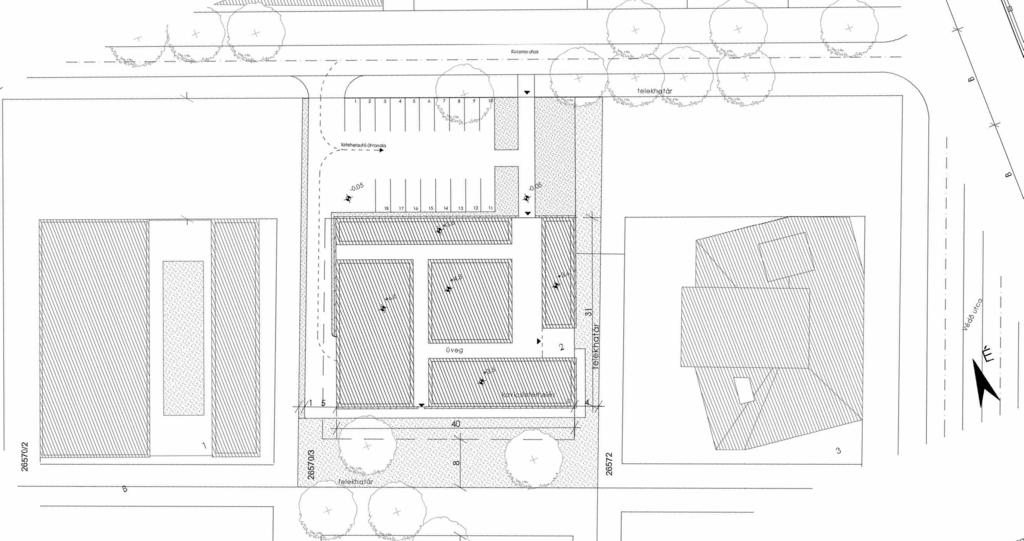

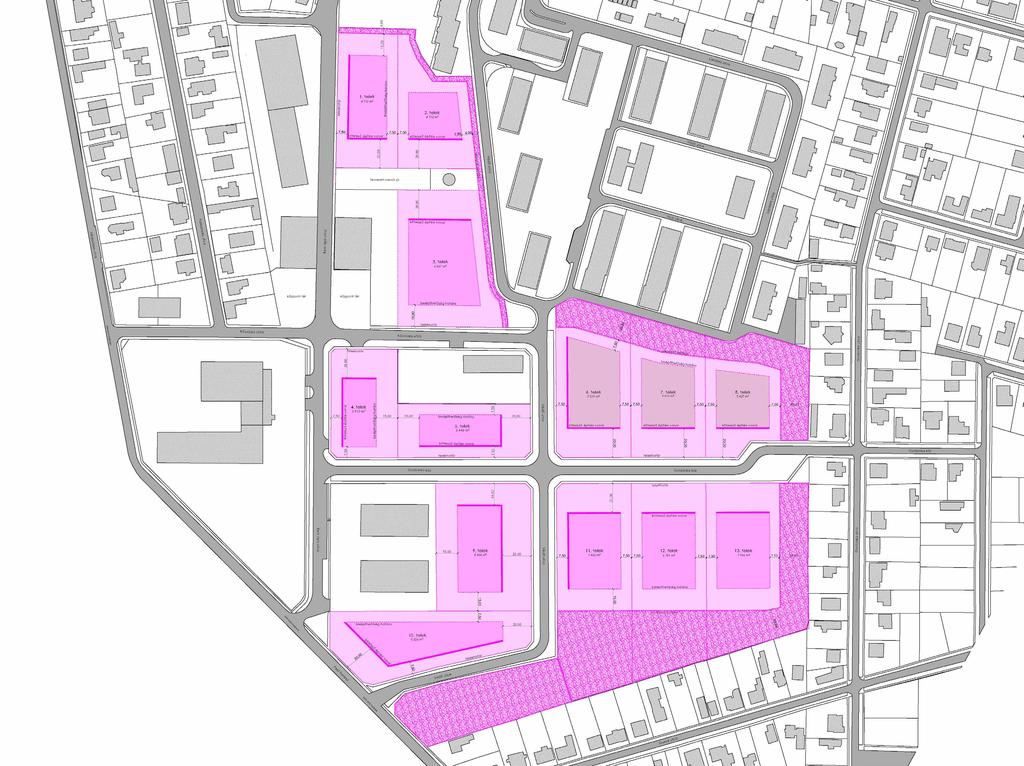

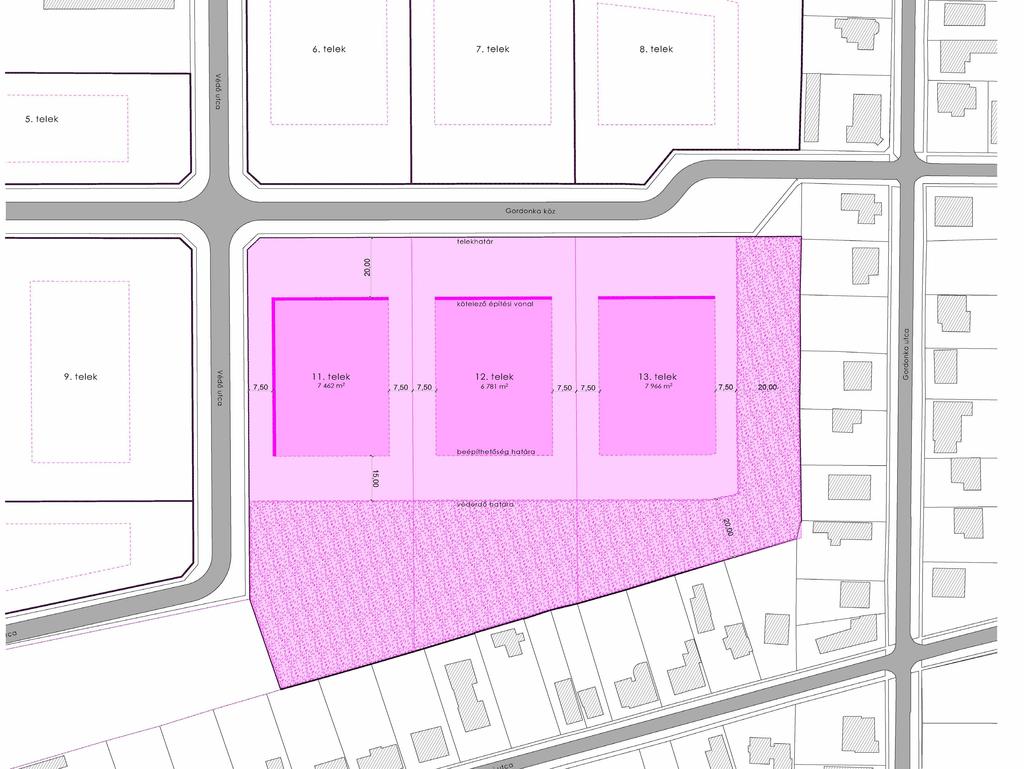

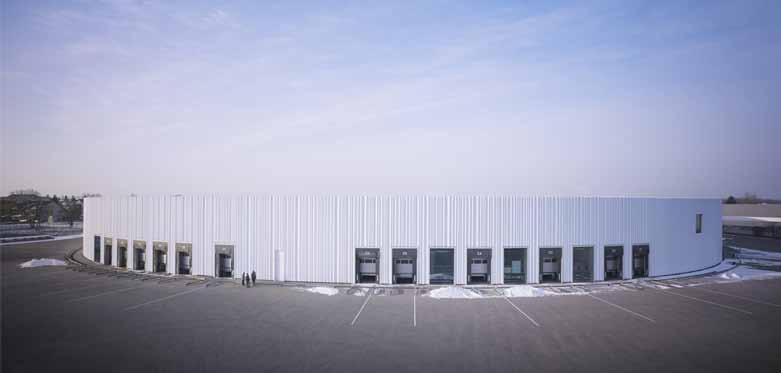

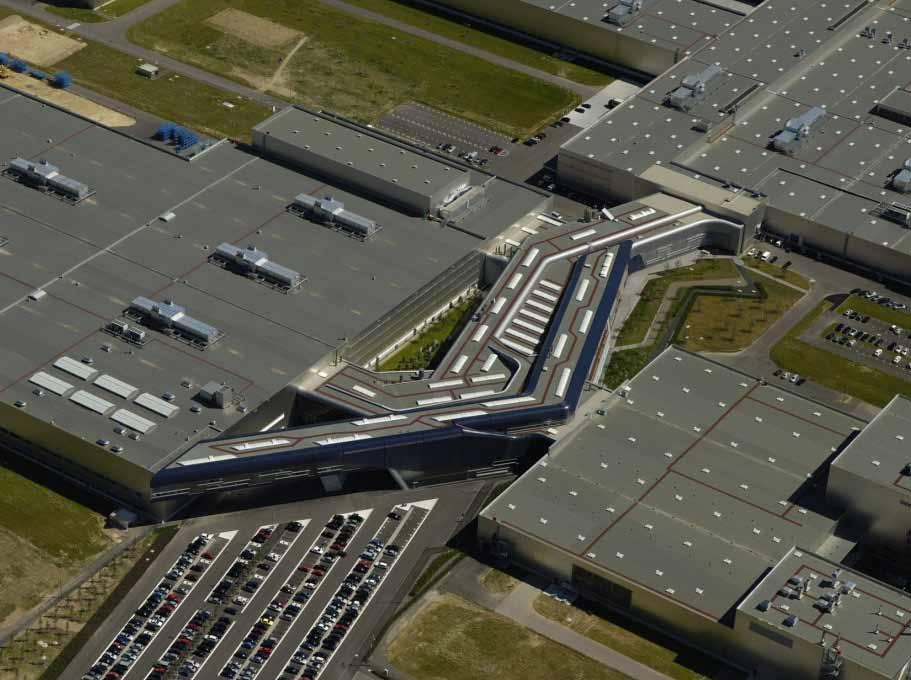

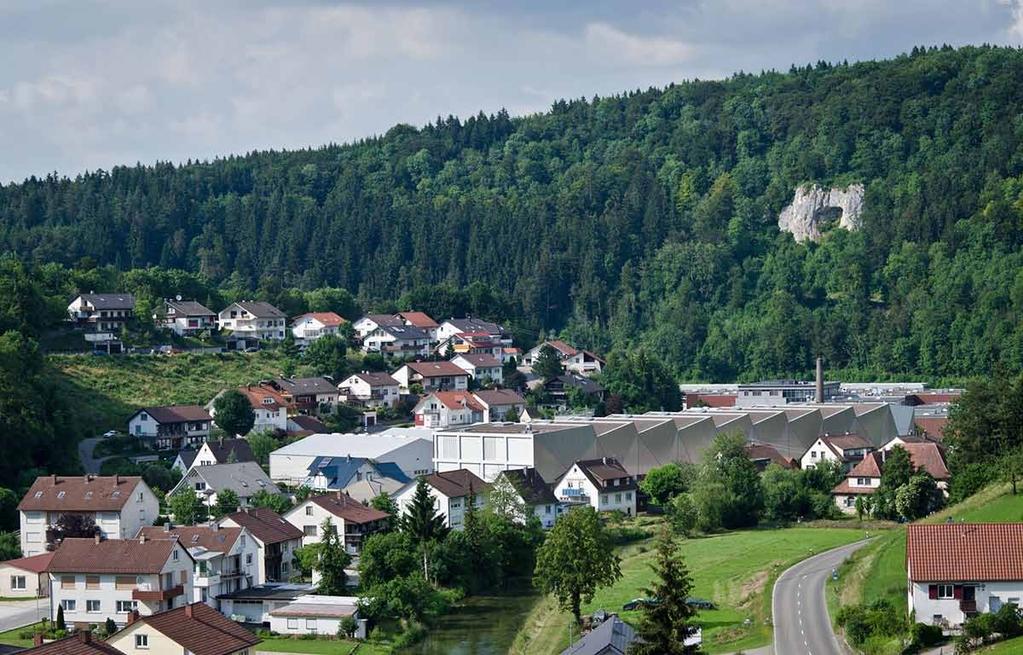

24 beépítés telek szabályozás építési hely parkolás ipari park udvar / feltöltő udvar bővítési lehetőség kert megközelítés közúti kapcsolatok illeszkedés?

25 beépítés telek szabályozás építési hely parkolás ipari park udvar / feltöltő udvar bővítési lehetőség kert megközelítés közúti kapcsolatok illeszkedés?

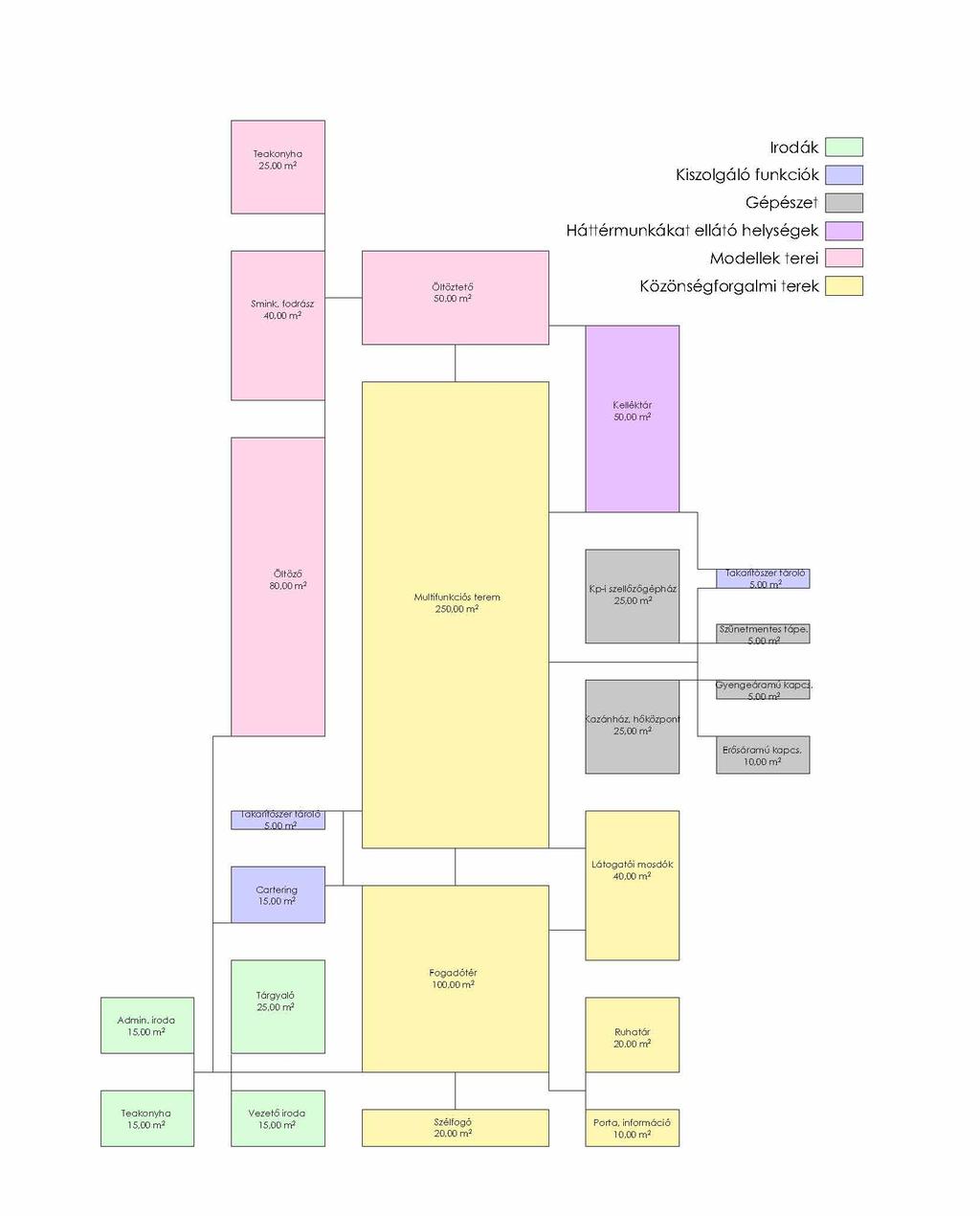

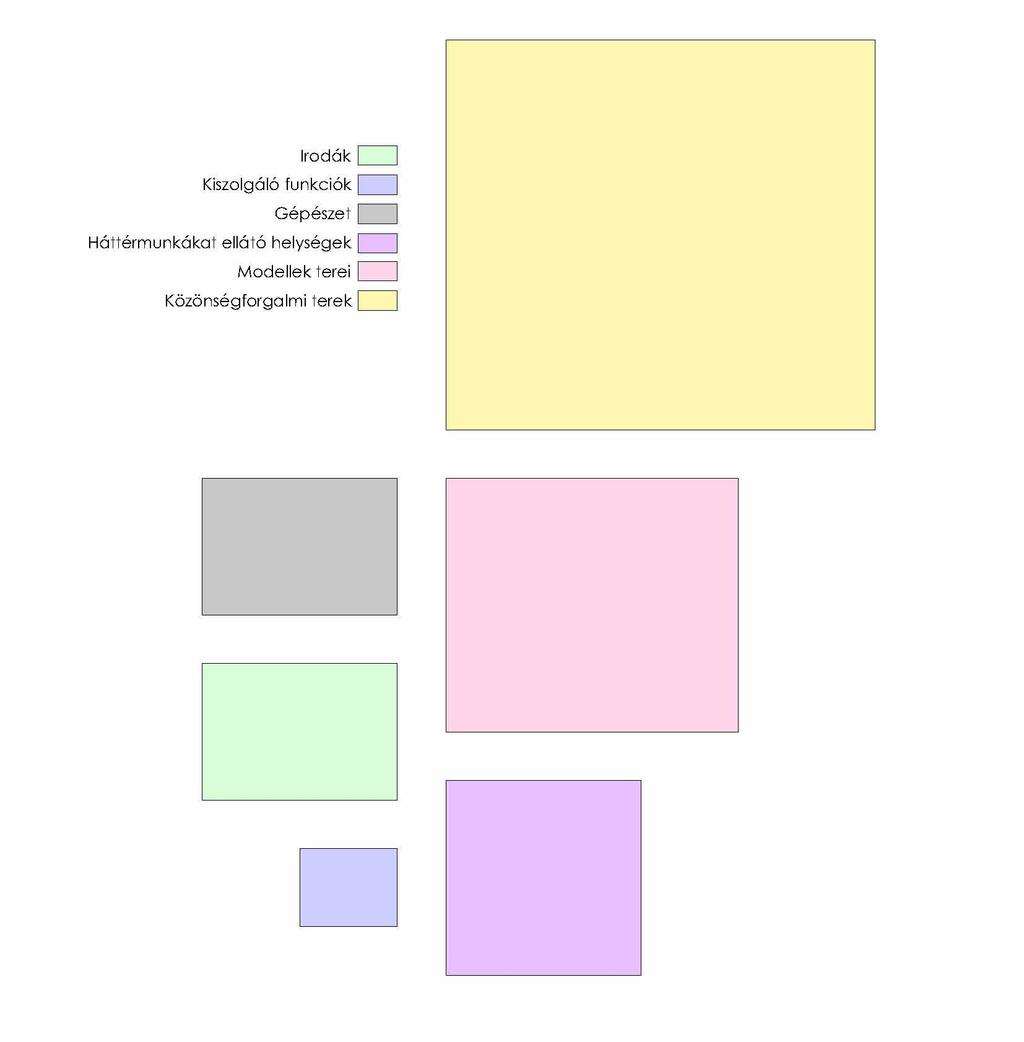

26 funkcióséma

27 alaprajz 5,00 7,50 5,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00 22,30 9,95 4,95 Rendelés felvétel és Digitális nyomda Fahatású kerámia lapburkolat 54,590 m 2 Vizes blokk Kerámia 13,690 m 2 Bemutató Terem Parketta 36,488 m 2 0,44 0,21 Öltözők 2,37 Kerámia 45,833 m 2 Teakonyha Műgyanta 43,362 m 2 4,80 0,10 2,37 0,15 0,15 2,20 7,65 Előkészítő Műgyanta 72,291 m 2 Kötészeti raktár Műgyanta 0,15 10,230 m 2 0,15 2,20 25,00 Dolgozói közlekedő Műgyanta 92,476 m 2 14,85 Kötészet Műgyanta 139,858 m 2 0,15 0,15 9,70 Vegyszer raktár Műgyanta 24,739 m 2 0,15 4,95 Elektromos kapcsoló helyiség Műgyanta 10,769 m 2 0,15 4,95 Hulladák tároló Műgyanta 35,879 m 2 0,38 0,38 0,38 0,38 c B 12,00 10,00 Vágás, tördelés Műgyanta 46,566 m 2 Mosó helyiség Műgyanta 24,005 m 2 A Előcsarnok Műgyanta 73,625 m 2 Szélfogó Műgyanta 16,070 m 2 9,95 0,15 0,15 9,45 2,20 Nyomda csarnok Műgyanta 248,962 m 2 Papír raktár Műgyanta Készárú raktár 23,869 m 2 Műgyanta 23,871 m 2 0,15 4,78 4,78 Készárú előkészítése és rakodó területe Műgyanta 46,085 m 2 A Mosó helyiség Műgyanta 10,230 m 2 +0,100 ±0,000 c 57,80 B FÖLDSZINTI ALAPRAJZ M=1:100

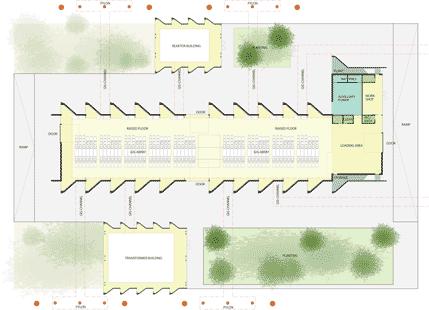

28 alaprajz

29 1,500 1,000 1,500 10,80 7,80 7,10 8,10 3,20 29,50 8,00 7,00 7,00 8,00 2,700 1,500 3,000 2,700 1,500 1,500 0,900 2,500 B-B2 alaprajz A-A2 FELVÉTELI HELYSÉG 18,54 m 2 bm= 3,00 m SZELLŐZŐ-ÉS KLÍMA 36,04 m 2 bm= 3,00 m MŰTEREM 141,21 m 2 bm= 6,00 m DÍSZLET ÉS KELLÉKRAKTÁR, MŰHELY 109,84 m 2 bm= 6,00 m HANGZSILIP 12,90 m 2 bm= 3,00 m 2,500 2,500 GÁZKAZÁNHÁZ ÉS HŐKÖZPONT 26,80 m 2 bm= 3,00 m 2,000 SZERVER- ELEKTR. KAPCS. 18,65 m 2 bm= 3,00 m 1,500 0,900 0,700 0,700 0,700 0,900 ELŐCSARNOK ÉS RECEPCIÓ 61,94 m 2 bm= 3,00 m PRÓBATEREM 52,00 m 2 bm= 4,00 m 1,000 WC CSOPORT0,900 46,16 m 2 bm= 3,00 m 0,700 0,700 2,000 1,500 2,000 1,500 HANGSTÚDIÓ 36,22 m 2 bm= 4,00 m 0,900 1,500 2,000 1,500 FELV. HELYSÉG 11,18 m 2 bm= 4,00 m 0,900 HANGSTÚDIÓ 16,91 m 2 bm= 4,00 m 0,900 1,500 0,700 1,500 0,900 FELV. HELYSÉG 5,04 m 2 bm= 4,00 m HANGZSILIP 8,76 m 2 bm= 4,00 m BÜFÉ 30,51 m 2 bm= 3,00 m 0,900 0,700 TÁRGYALÓ 28,97 m 2 bm= 3,00 m 0,900 0,900 HANGZSILIP 5,25 m 2 bm= 4,00 m BEOSZTOTTI IRODA 29,31 m 2 bm= 3,00 m 1,500 1,500 0,900 PRÓBATEREM 43,76 m 2 bm= 4,00 m 0,900 VEZETŐI IRODA 29,95 m 2 bm= 3,00 m 0,900 0,900 3,000 0,900 1,600 FÉNYZSILIP 4,60 m 2 VIDEOVÁGÓ 17,70 m 2 bm= 3,00 m 0,900 0,900 3,000 1,600 POZITÍV LAB. 18,32 m 2 bm= 3,00 m FÉNYZSILIP 2,24 m 2 KÁVÉZÓ-KÖZÖSSÉGI TÉR 49,58 m 2 bm= 3,00 m 40,70 8,00 8,00 8,00 8,00 8,00 0,900 3,000 1,600 NEGATÍV LAB. 18,37 m 2 bm= 3,00 m 0,900 FÉRFIÖLTÖZŐ "C" 31,57 m 2 bm= 3,00 m 0,900 0,700 0,700 0,900 0,700 ÖLTÖZŐ-SMINK-FFI 29,98 m 2 bm= 3,00 m 0,900 0,700 0,700 0,600 0,450 0,700 0,700 0,900 0,900 0,450 0,700 ÖLTÖZŐ-SMINK-NŐI 31,38 m 2 bm= 3,00 m 1,200 0,700 0,450 0,700 1,200 0,700 VIP ÖLTÖZŐ 23,35 m 2 bm= 3,00 m 0,450 0,700 0,600 0,700 0,450 0,900 0,450 A-A2 0,700 0,700 0,900 0,450 0,700 0,900 0,450 0,900 0,450 0,600 0,450 7,10 7,80 8,00 8,00 8,50 25,00 B-B2

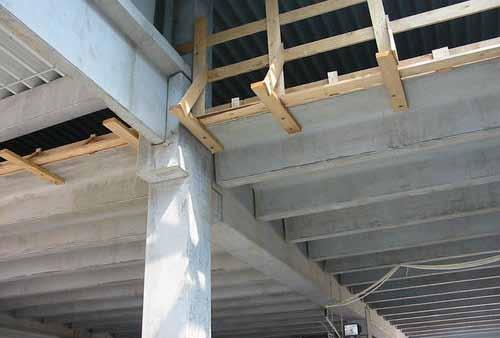

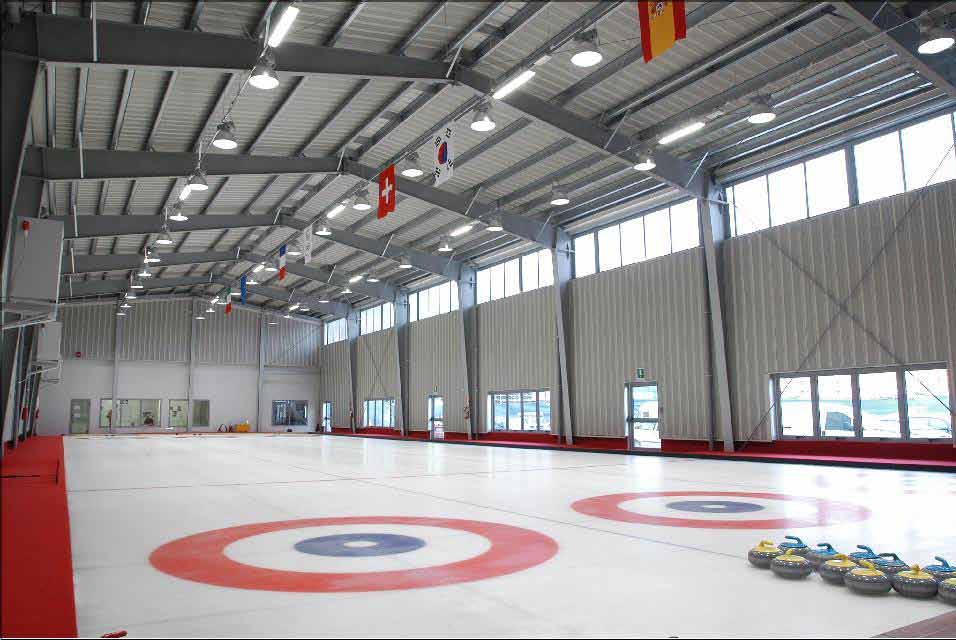

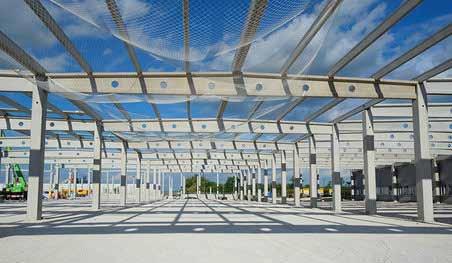

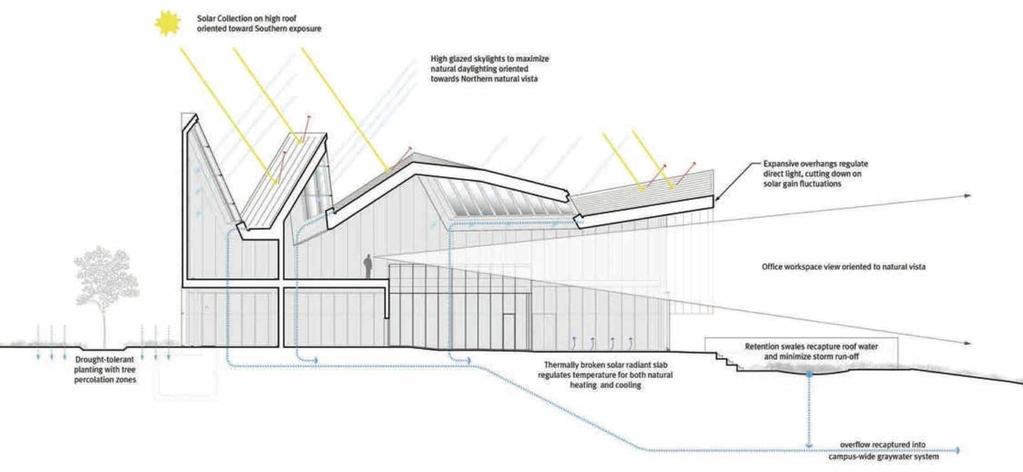

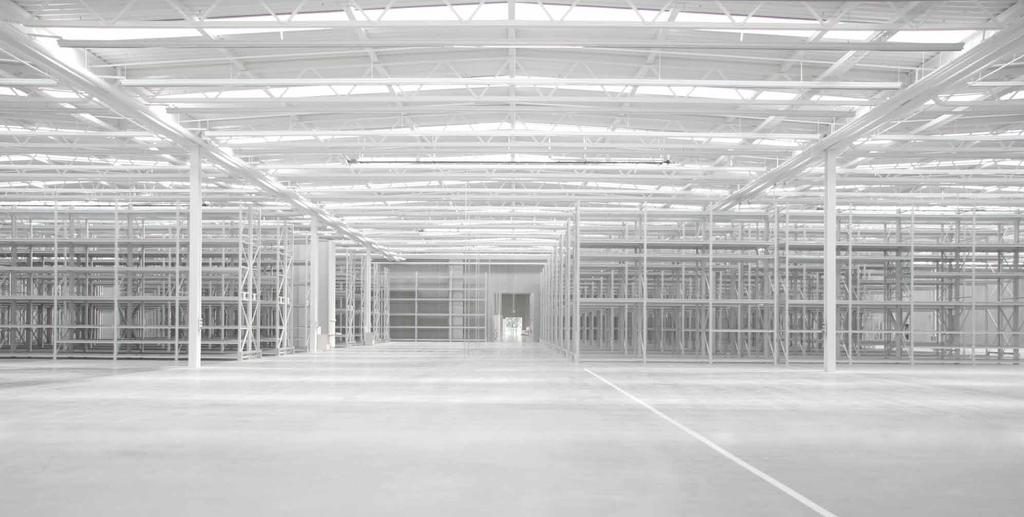

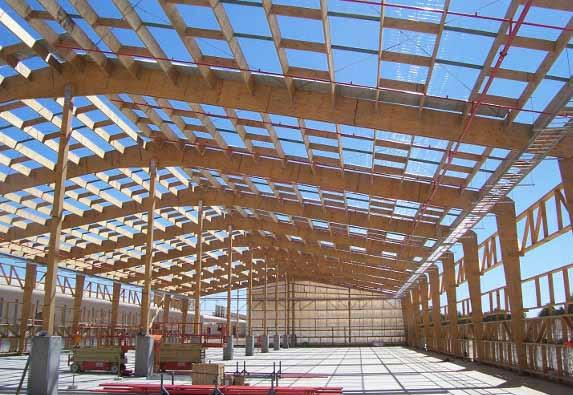

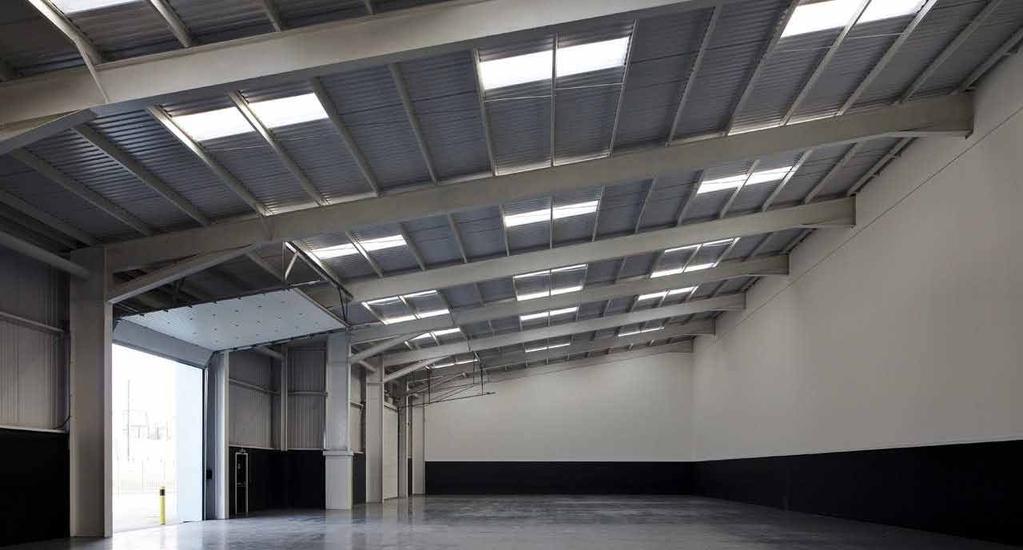

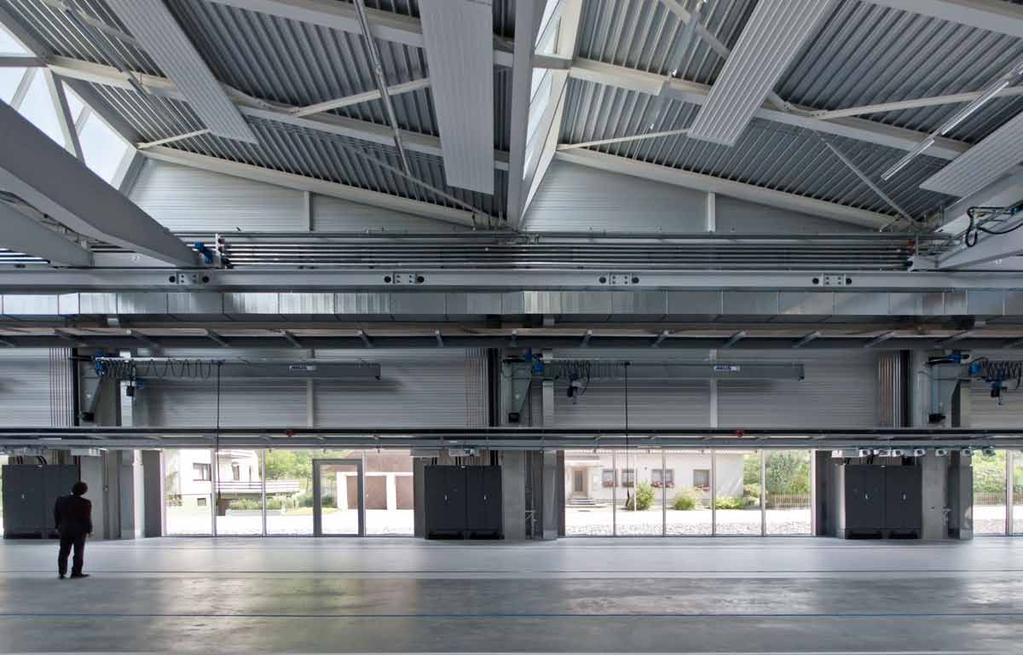

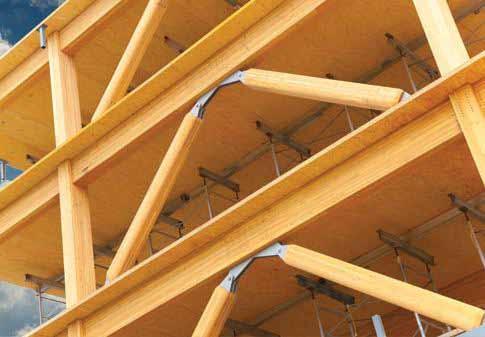

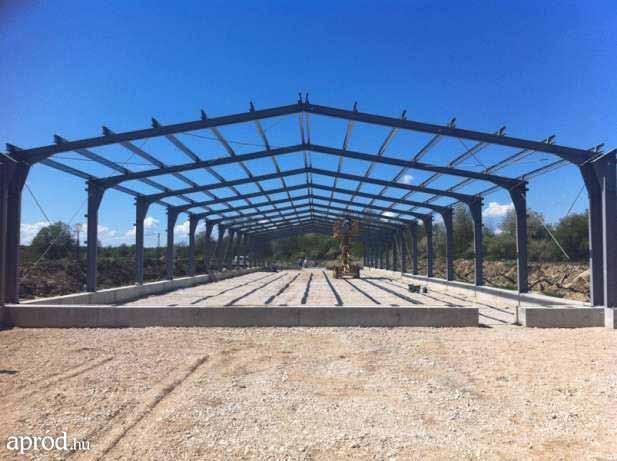

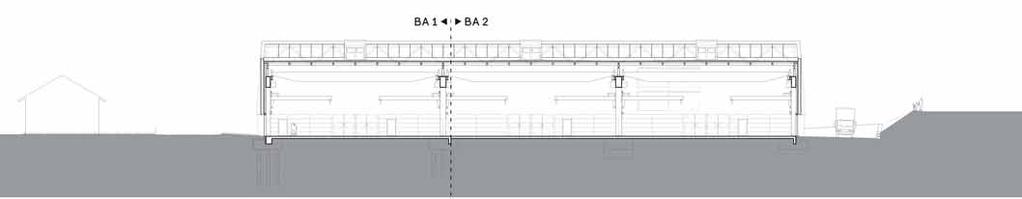

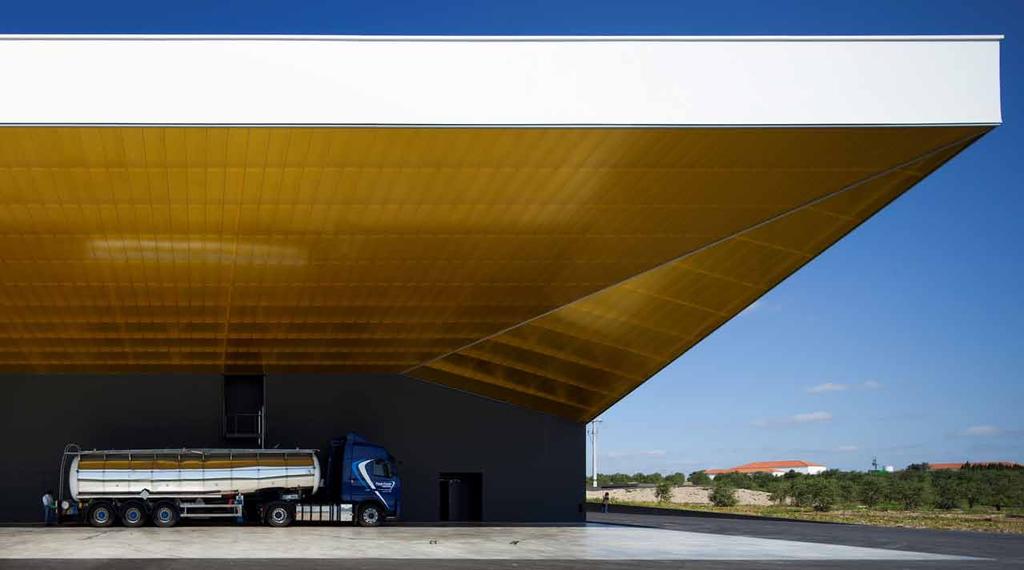

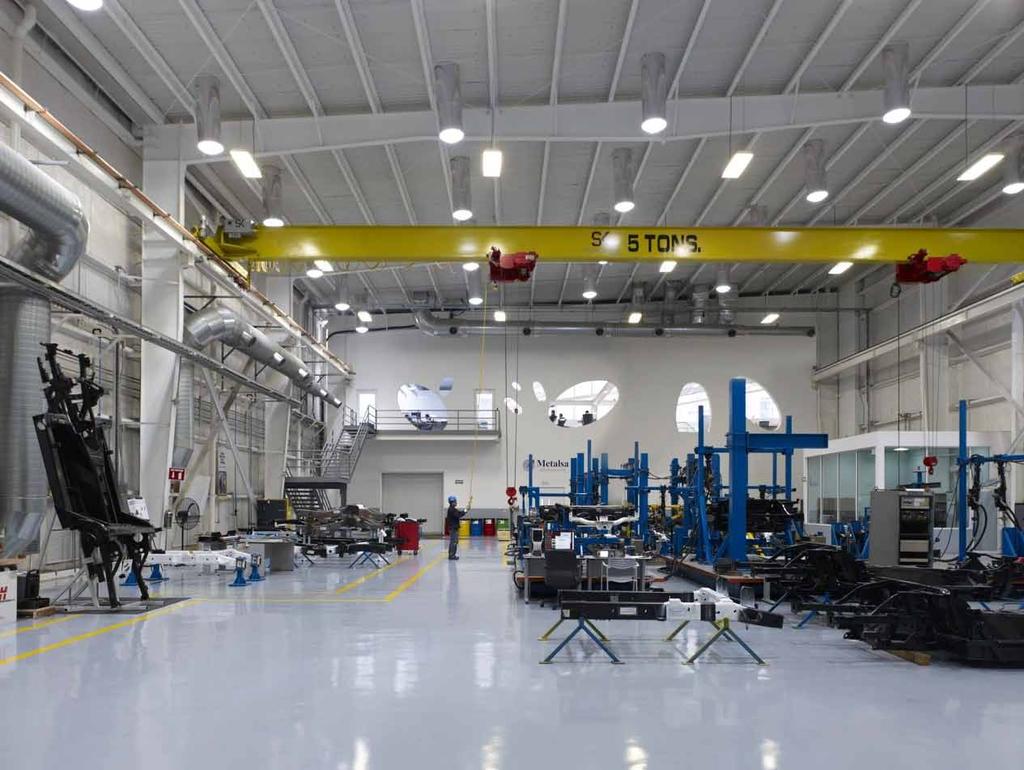

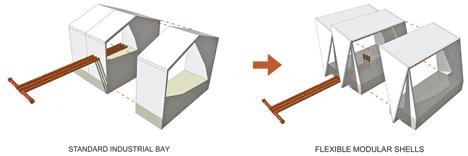

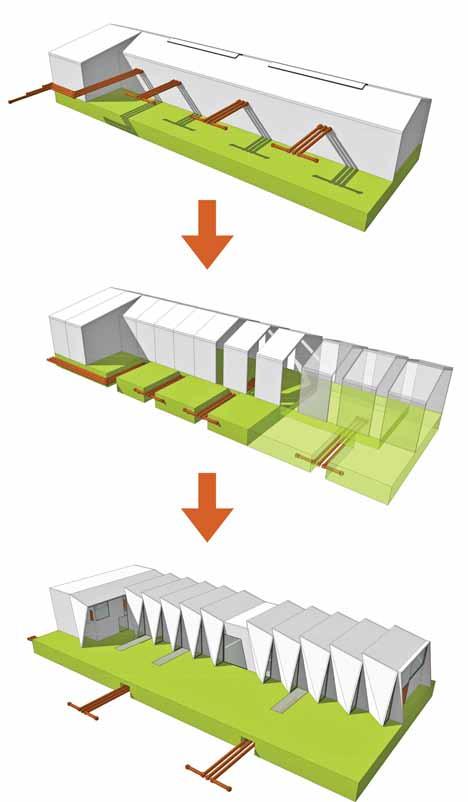

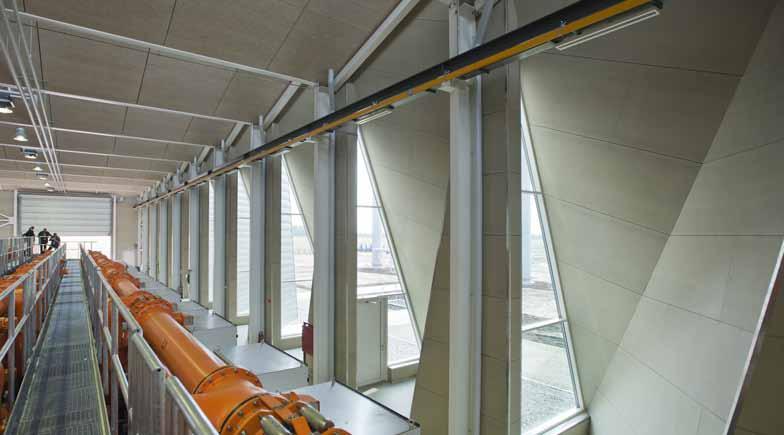

30 szerkezet raszter anyag: acél / fa / vasbeton / vegyes technológia: monolit / előregyártott / vegyes felülvilágító axonometria

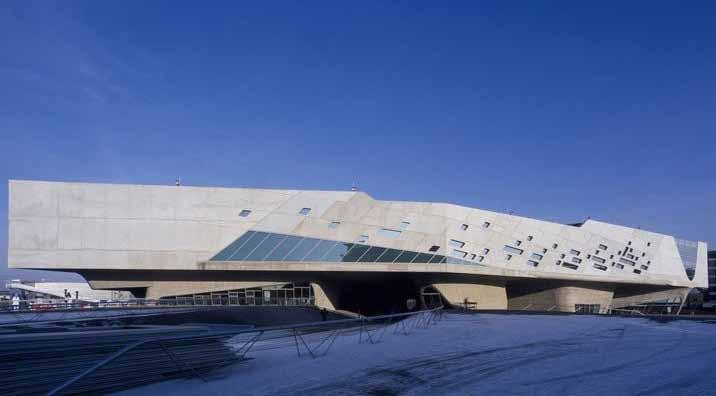

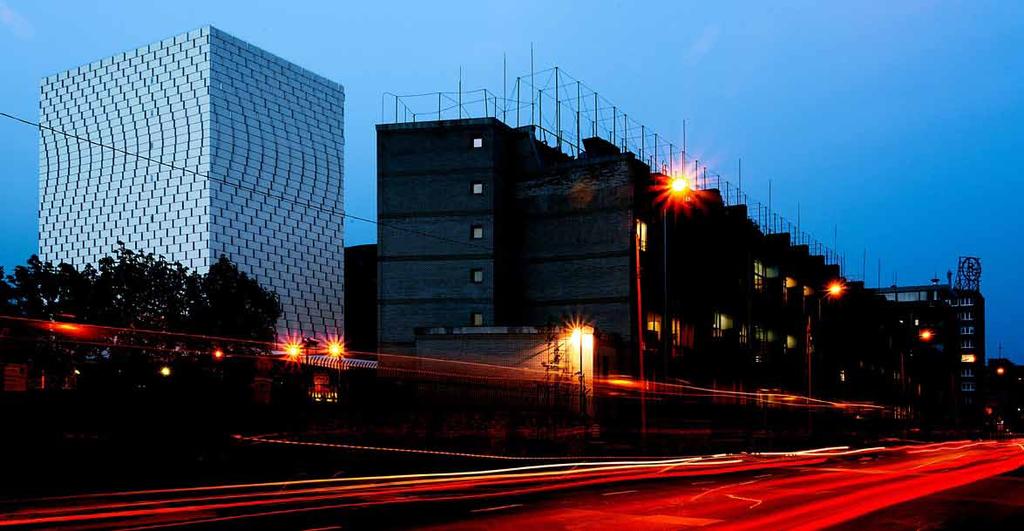

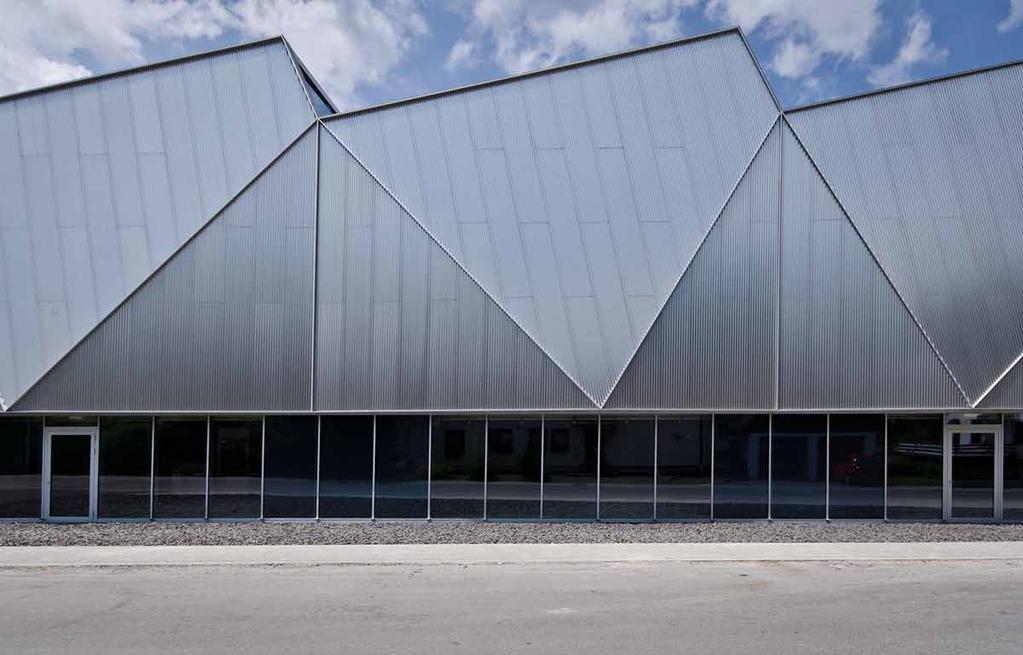

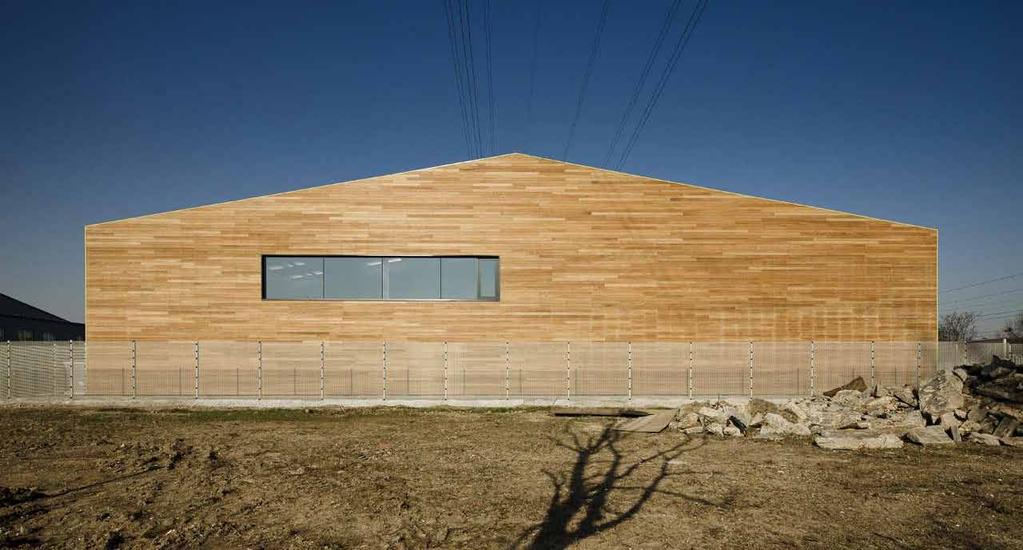

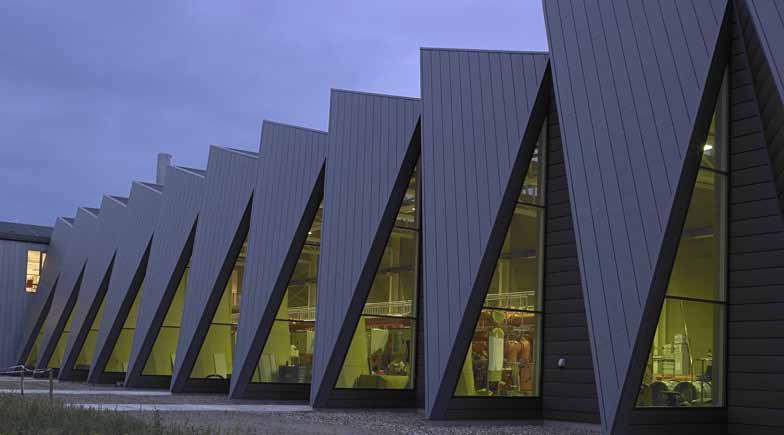

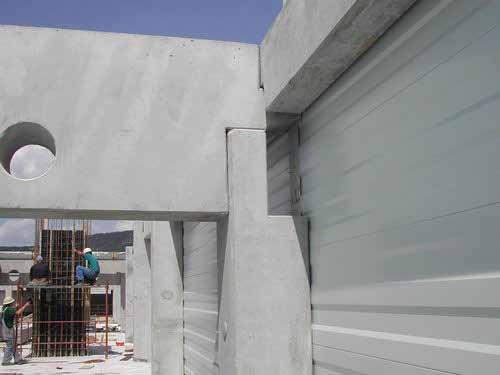

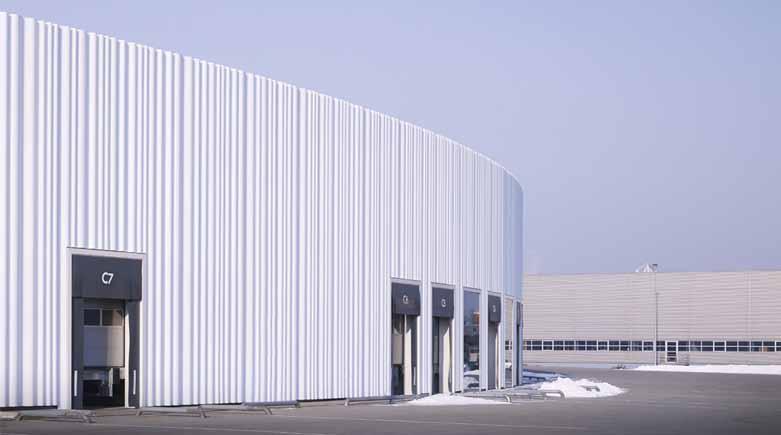

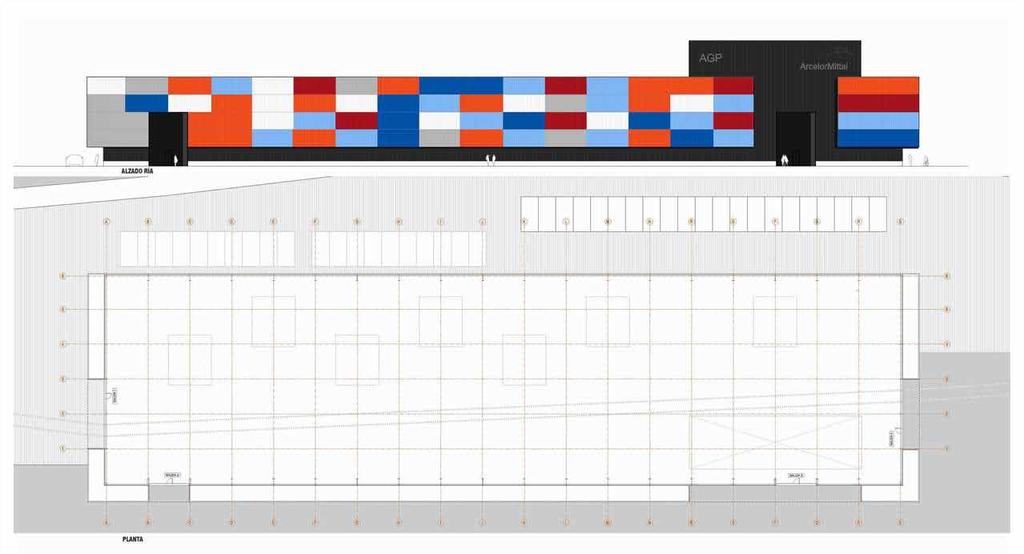

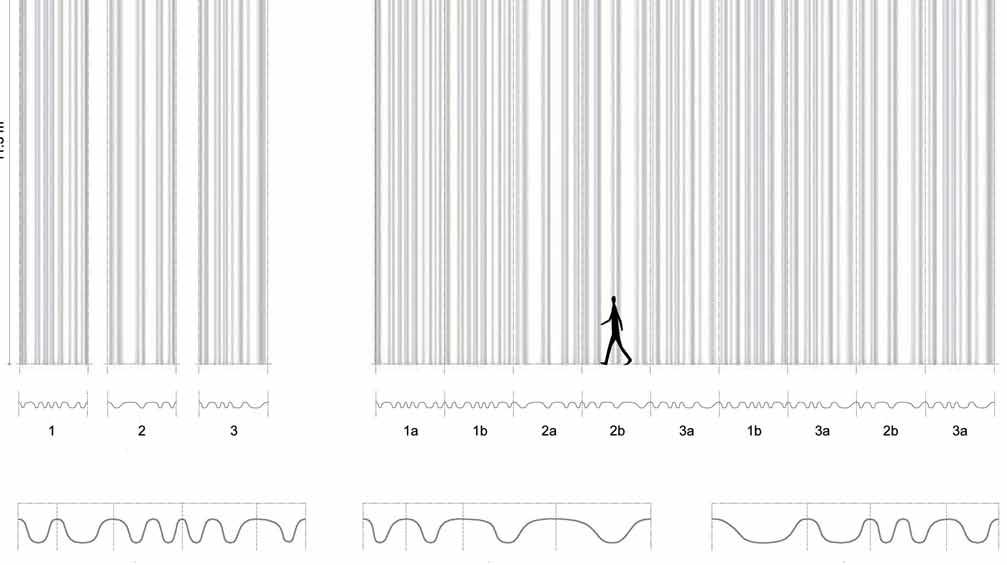

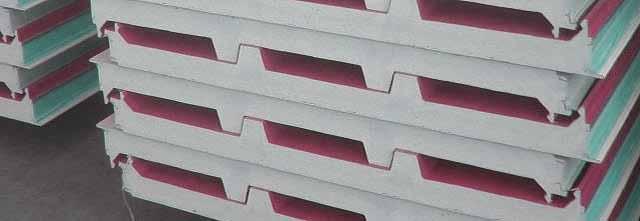

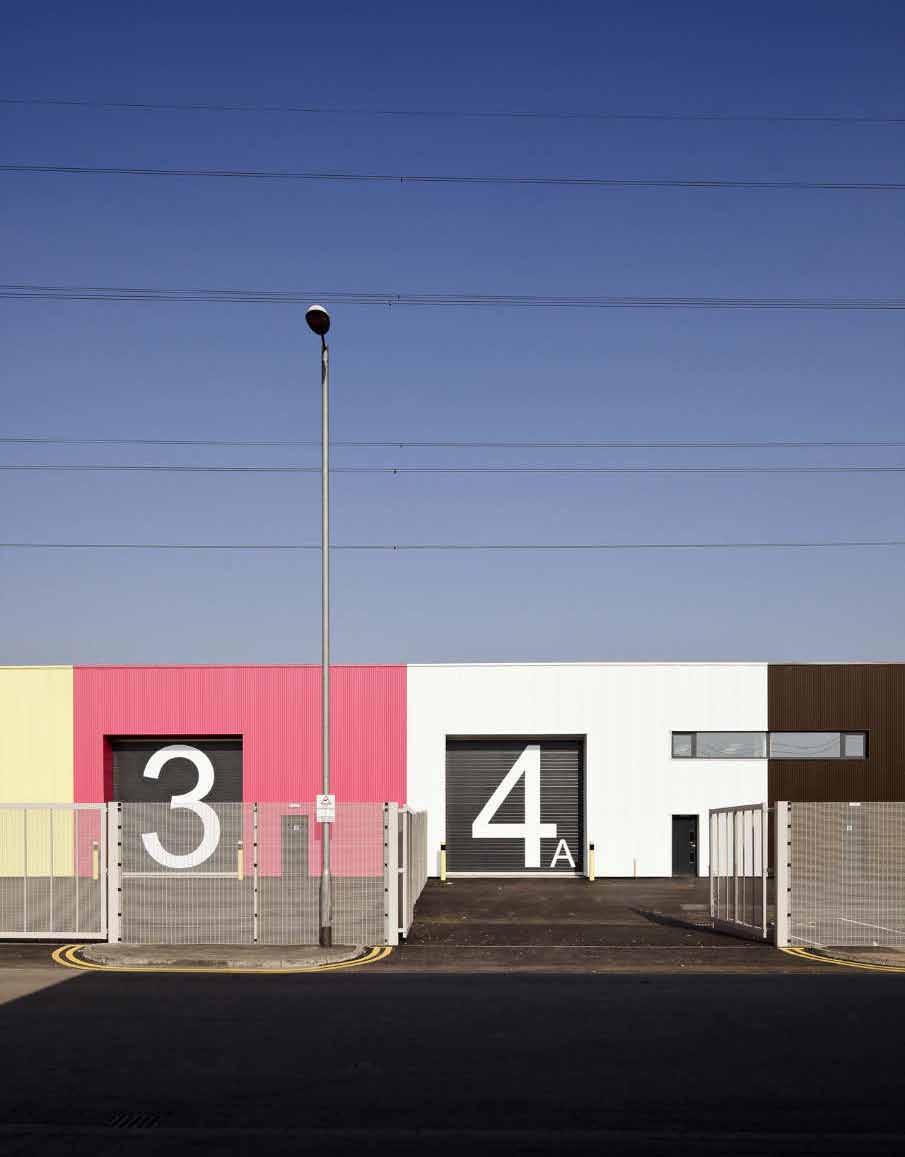

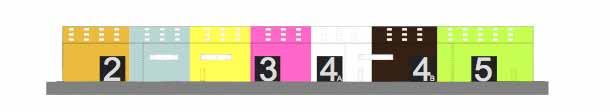

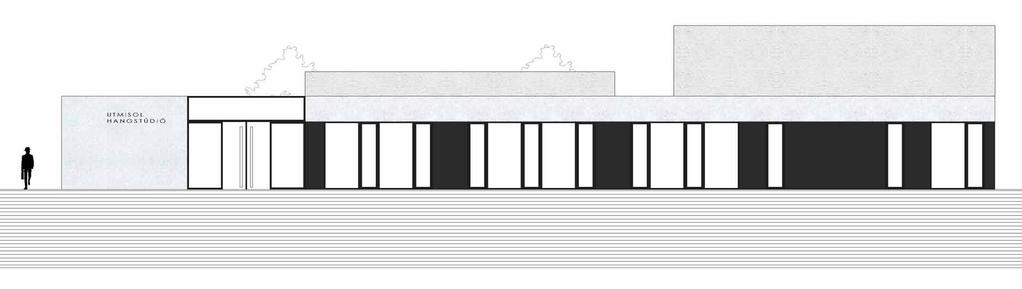

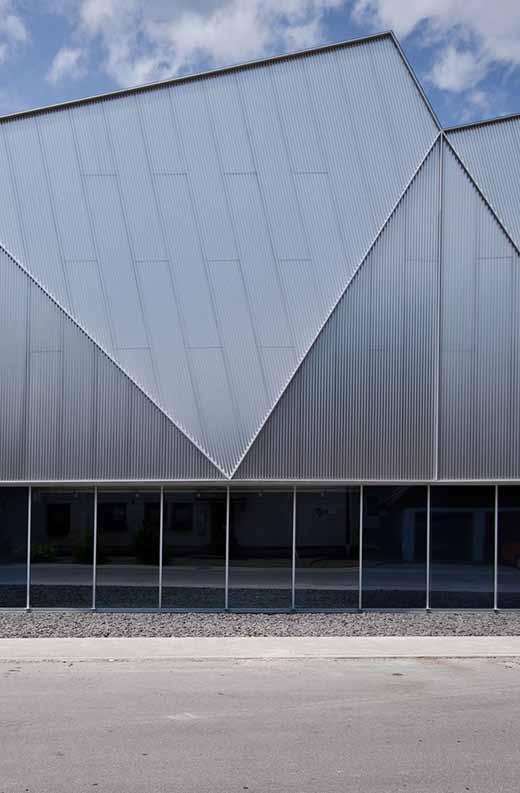

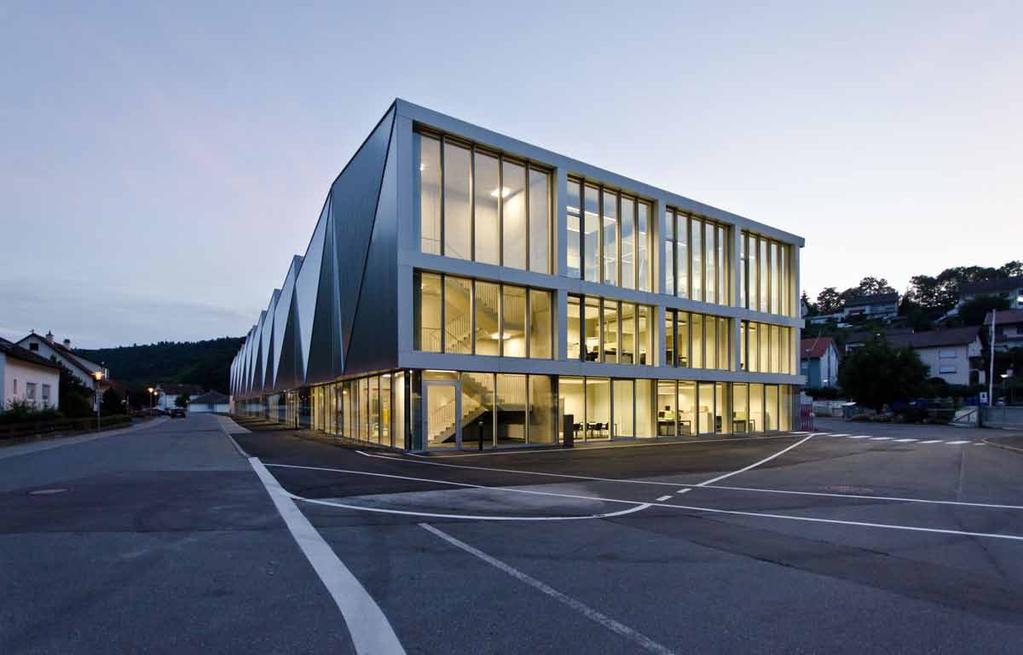

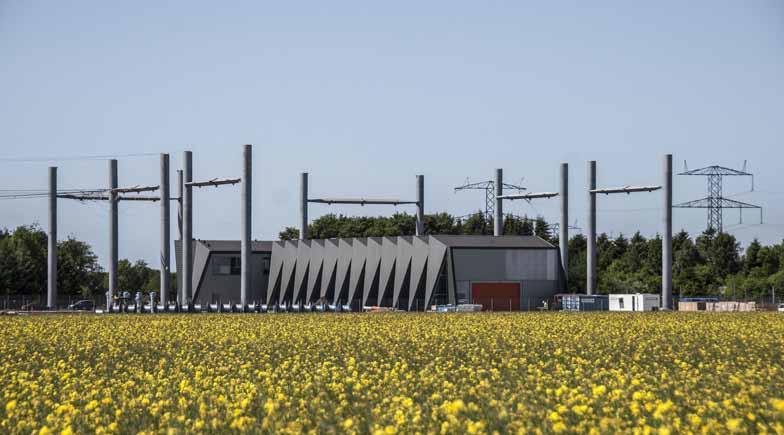

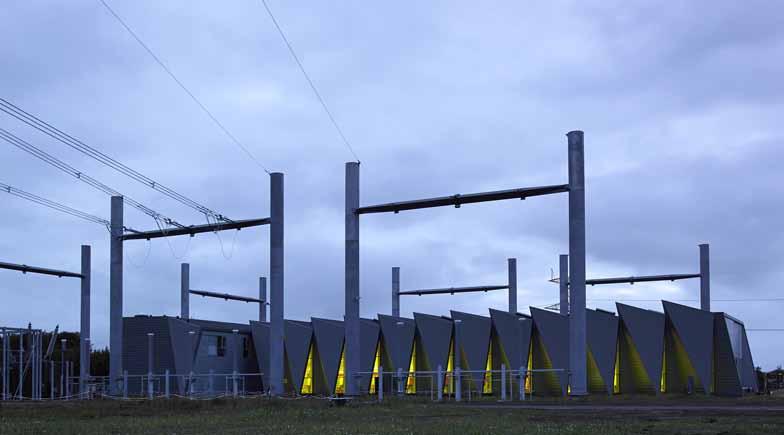

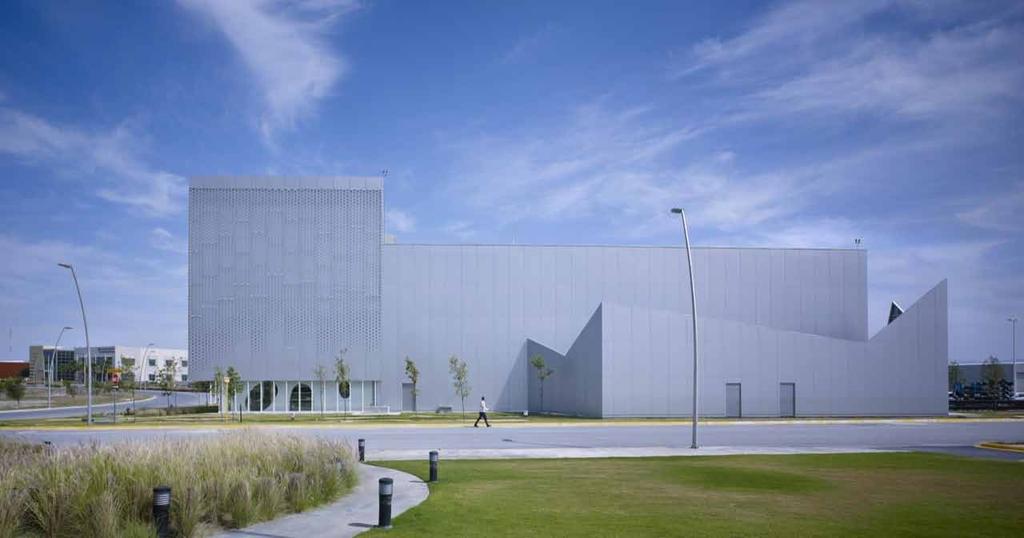

35 homlokzatképzés anyag szerkezet háttér szerkezet rétegrendek hőszigelt / nem hőszigetelt felület szín üvegszerkezetek felülvilágító

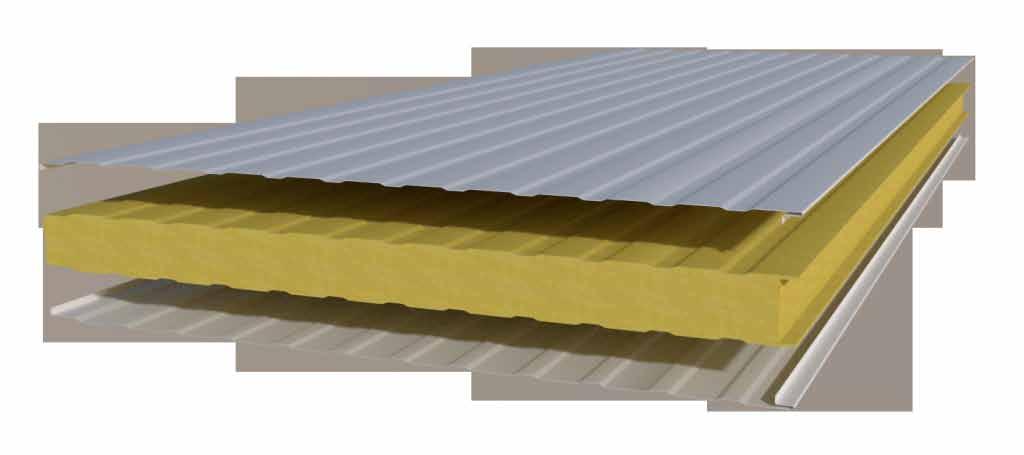

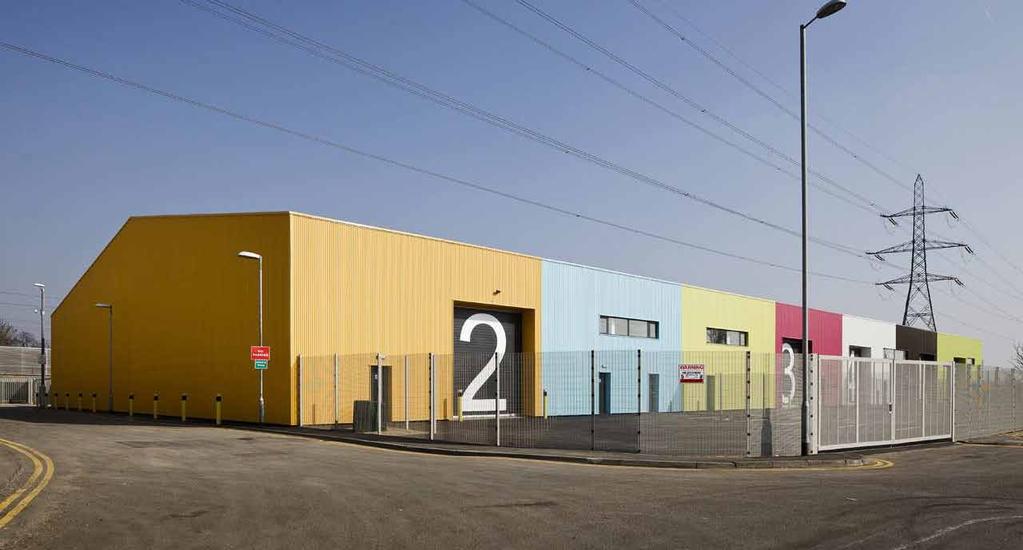

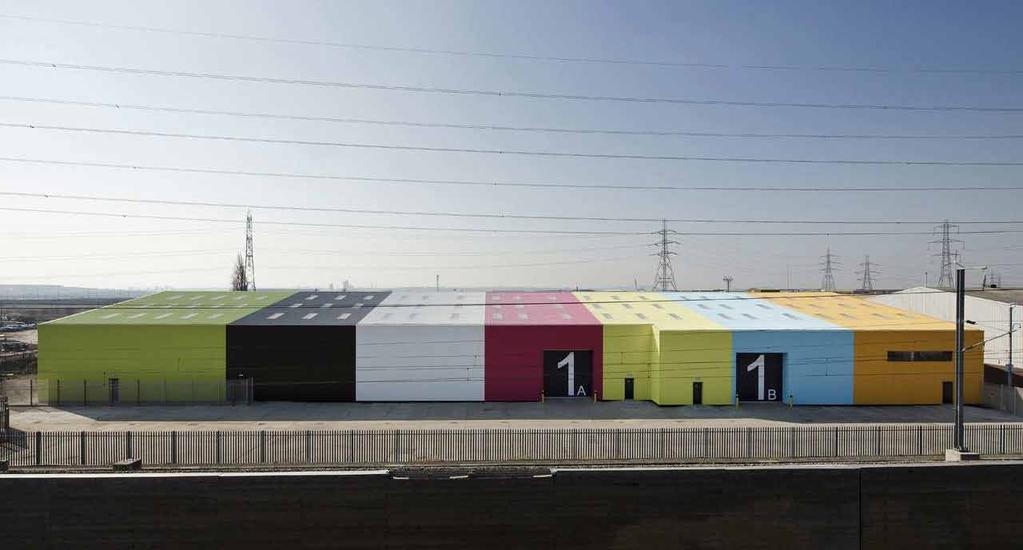

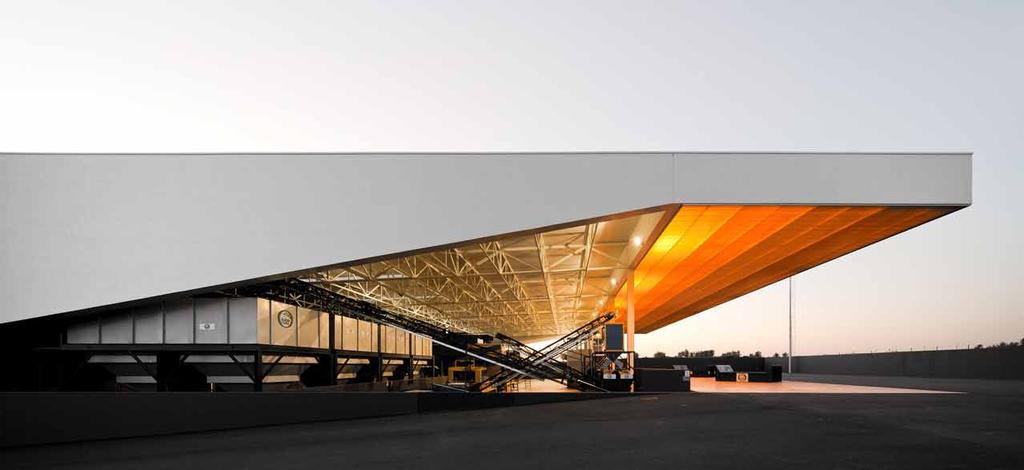

36 homlokzatképzés anyag szerkezet háttér szerkezet rétegrendek hőszigelt / nem hőszigetelt felület szín üvegszerkezetek felülvilágító

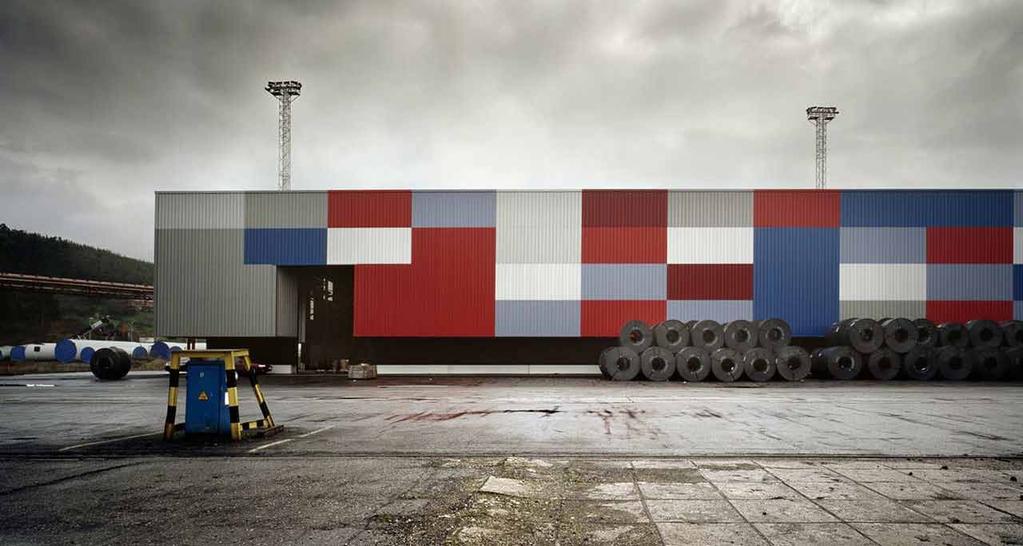

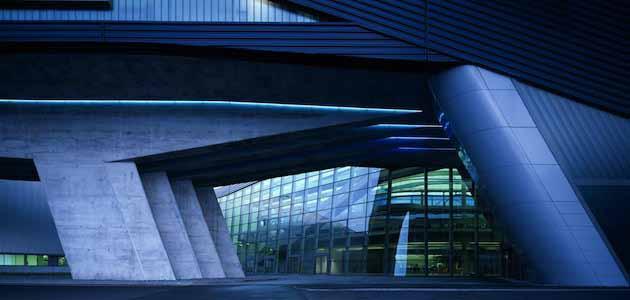

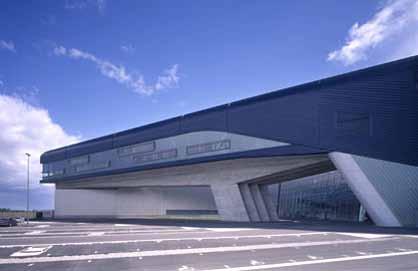

37 homlokzatképzés

40 grafika feldolgozás /kézi v. CAD/ igényes grafika műszaki tartalom rétegrendek anyagjelölés kótázás feliratok egységes lapméret mappa m1:100 szinű részletezettség makett munkamakettek dobozban leadva
