Mobil-hálózatokban alkalmazott Intelligent Network architektúra

Átírás

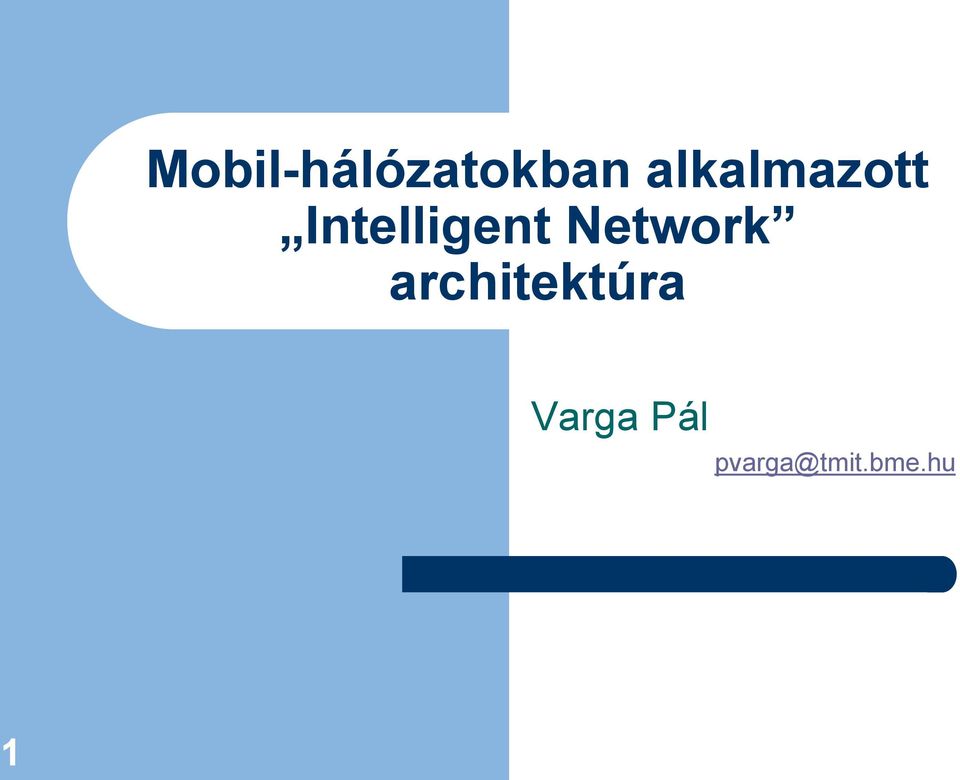

1 Mobil-hálózatokban alkalmazott Intelligent Network architektúra Varga Pál 1

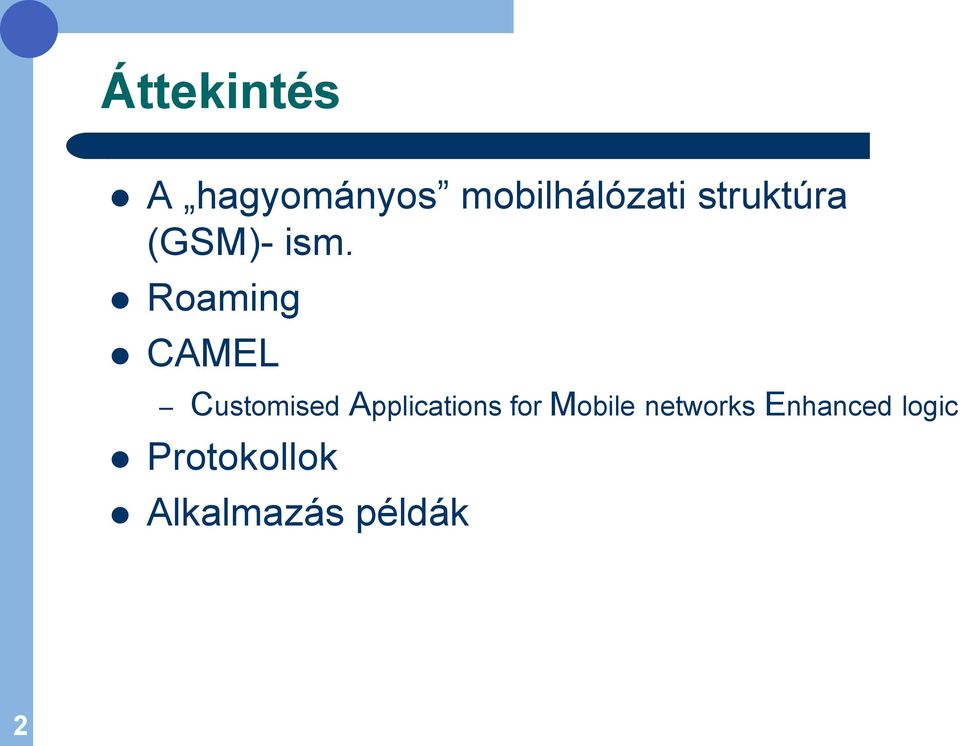

2 Áttekintés A hagyományos mobilhálózati struktúra (GSM)- ism. Roaming CAMEL Customised Applications for Mobile networks Enhanced logic Protokollok Alkalmazás példák 2

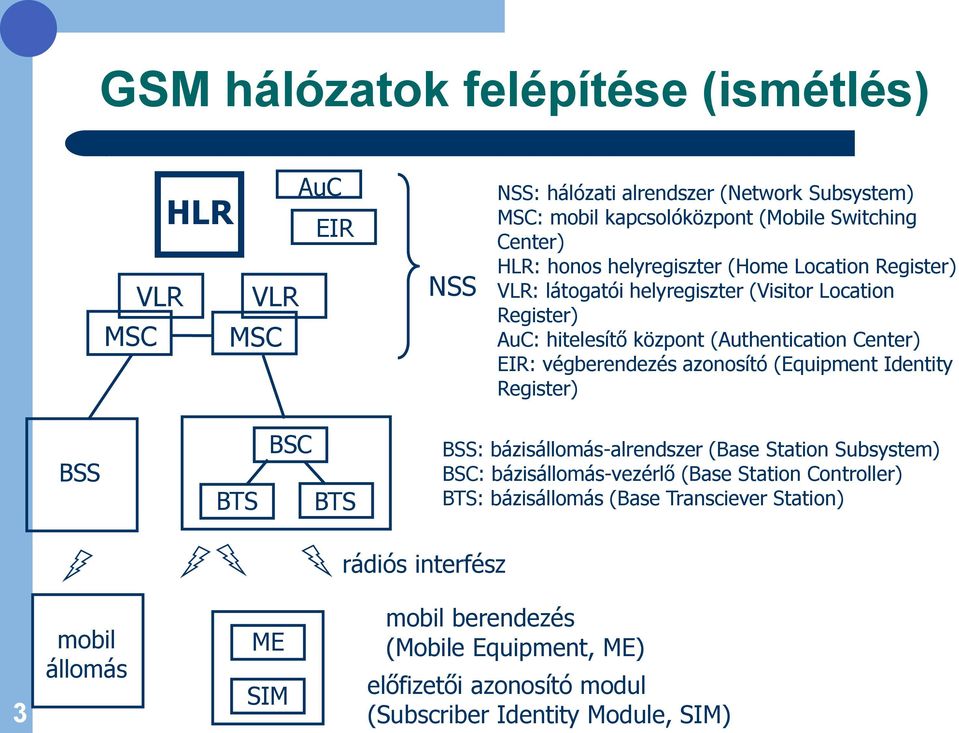

3 GSM hálózatok felépítése (ismétlés) HLR VLR VLR MSC MSC AuC EIR NSS NSS: hálózati alrendszer (Network Subsystem) MSC: mobil kapcsolóközpont (Mobile Switching Center) HLR: honos helyregiszter (Home Location Register) VLR: látogatói helyregiszter (Visitor Location Register) AuC: hitelesítő központ (Authentication Center) EIR: végberendezés azonosító (Equipment Identity Register) BSS BTS BSC BTS BSS: bázisállomás-alrendszer (Base Station Subsystem) BSC: bázisállomás-vezérlő (Base Station Controller) BTS: bázisállomás (Base Transciever Station) rádiós interfész 3 mobil állomás ME SIM mobil berendezés (Mobile Equipment, ME) előfizetői azonosító modul (Subscriber Identity Module, SIM)

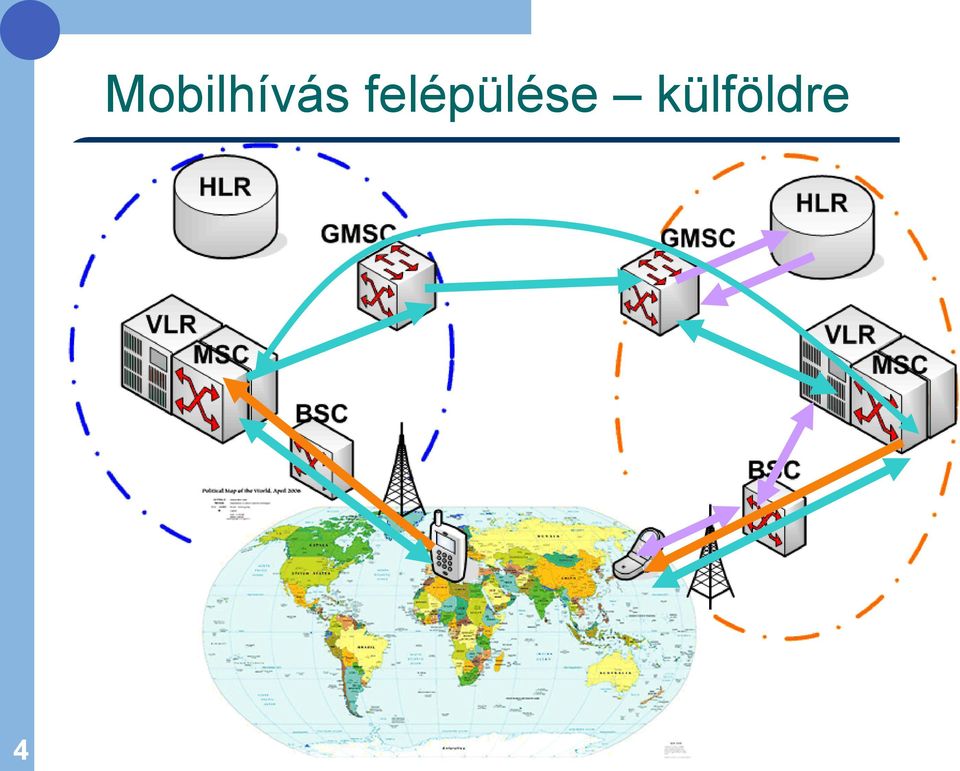

4 4 Mobilhívás felépülése külföldre

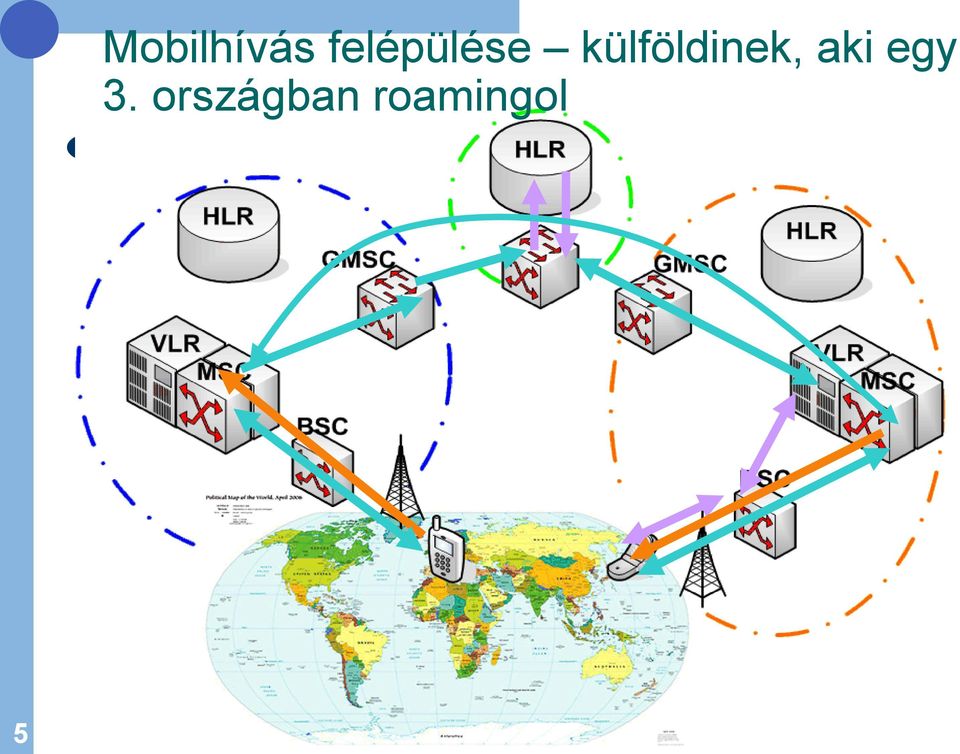

5 5 Mobilhívás felépülése külföldinek, aki egy 3. országban roamingol

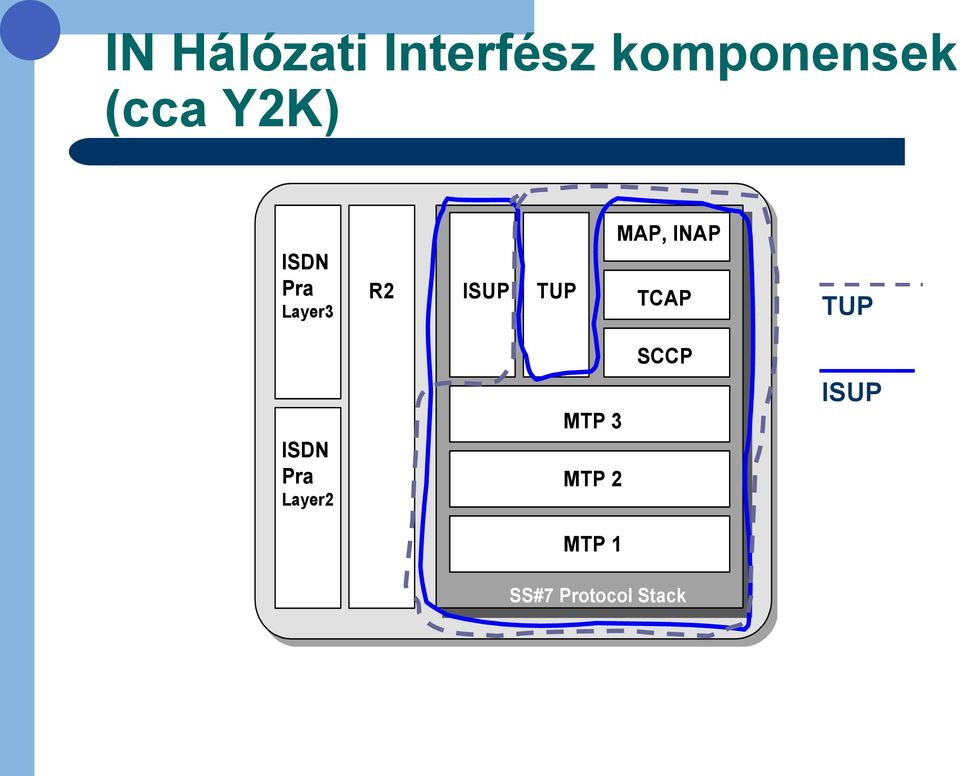

6 IN Hálózati Interfész komponensek (cca Y2K) ISDN Pra Layer3 R2 ISUP TUP MAP, INAP TCAP TUP SCCP ISDN Pra Layer2 MTP 3 MTP 2 ISUP MTP 1 SS#7 Protocol Stack

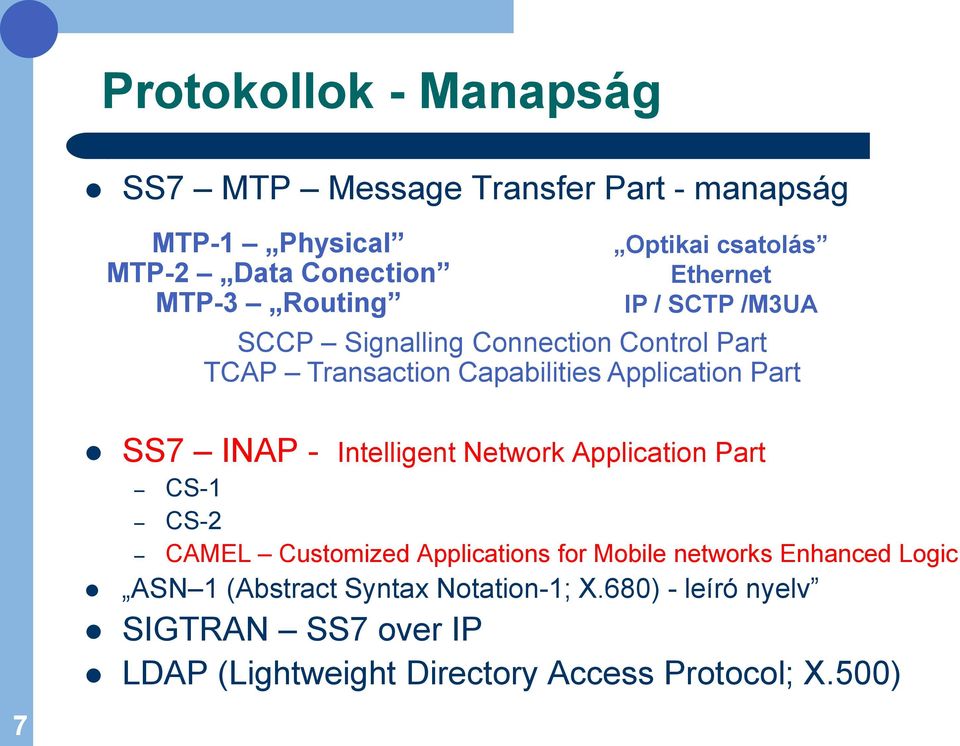

7 Protokollok - Manapság SS7 MTP Message Transfer Part - manapság MTP-1 Physical MTP-2 Data Conection MTP-3 Routing Optikai csatolás Ethernet IP / SCTP /M3UA SCCP Signalling Connection Control Part TCAP Transaction Capabilities Application Part SS7 INAP - Intelligent Network Application Part CS-1 CS-2 CAMEL Customized Applications for Mobile networks Enhanced Logic ASN 1 (Abstract Syntax Notation-1; X.680) - leíró nyelv SIGTRAN SS7 over IP LDAP (Lightweight Directory Access Protocol; X.500) 7

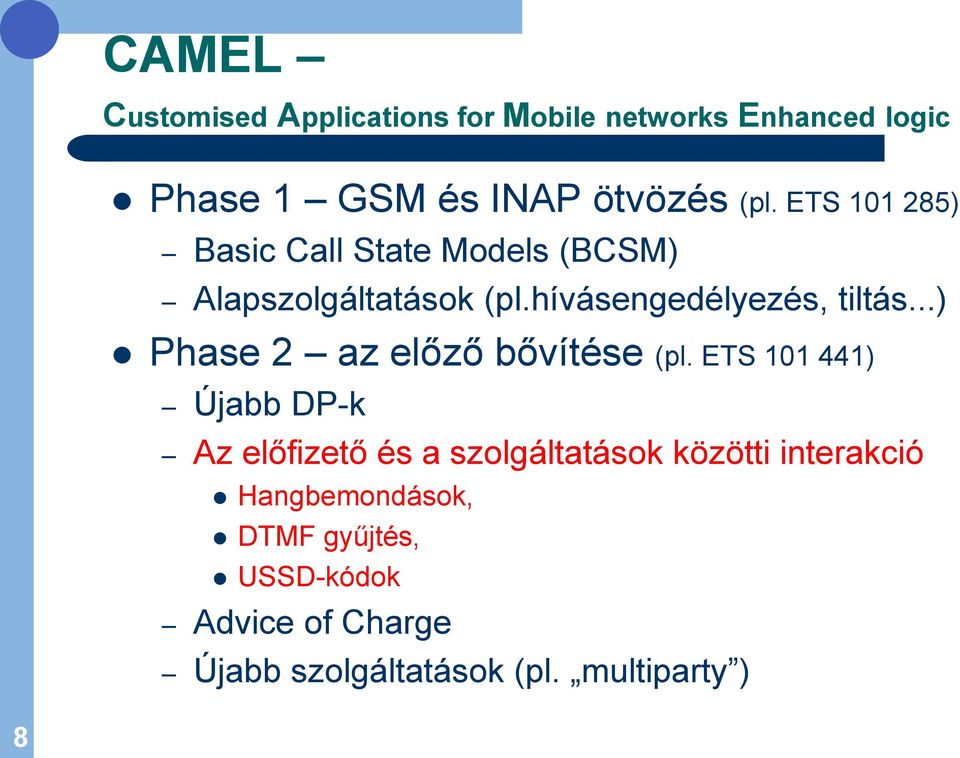

8 CAMEL Customised Applications for Mobile networks Enhanced logic Phase 1 GSM és INAP ötvözés (pl. ETS ) Basic Call State Models (BCSM) Alapszolgáltatások (pl.hívásengedélyezés, tiltás...) Phase 2 az előző bővítése (pl. ETS ) Újabb DP-k Az előfizető és a szolgáltatások közötti interakció Hangbemondások, DTMF gyűjtés, USSD-kódok Advice of Charge Újabb szolgáltatások (pl. multiparty ) 8

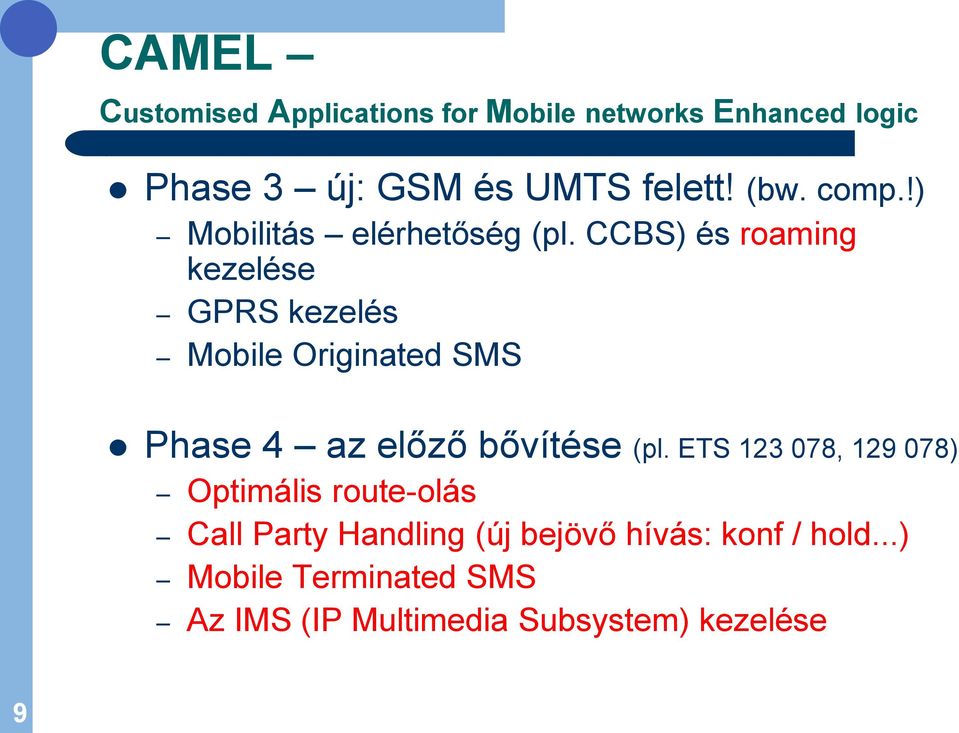

9 CAMEL Customised Applications for Mobile networks Enhanced logic Phase 3 új: GSM és UMTS felett! (bw. comp.!) Mobilitás elérhetőség (pl. CCBS) és roaming kezelése GPRS kezelés Mobile Originated SMS Phase 4 az előző bővítése (pl. ETS , ) Optimális route-olás Call Party Handling (új bejövő hívás: konf / hold...) Mobile Terminated SMS Az IMS (IP Multimedia Subsystem) kezelése 9

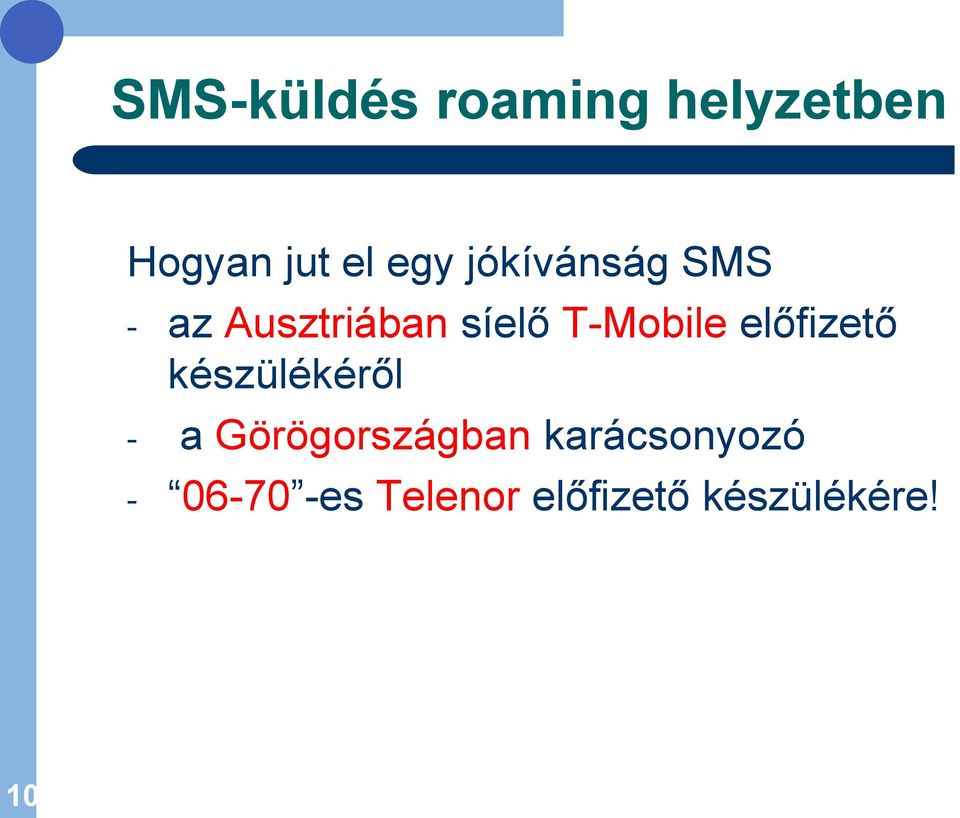

10 SMS-küldés roaming helyzetben Hogyan jut el egy jókívánság SMS - az Ausztriában síelő T-Mobile előfizető készülékéről - a Görögországban karácsonyozó es Telenor előfizető készülékére! 10 Varga Pál

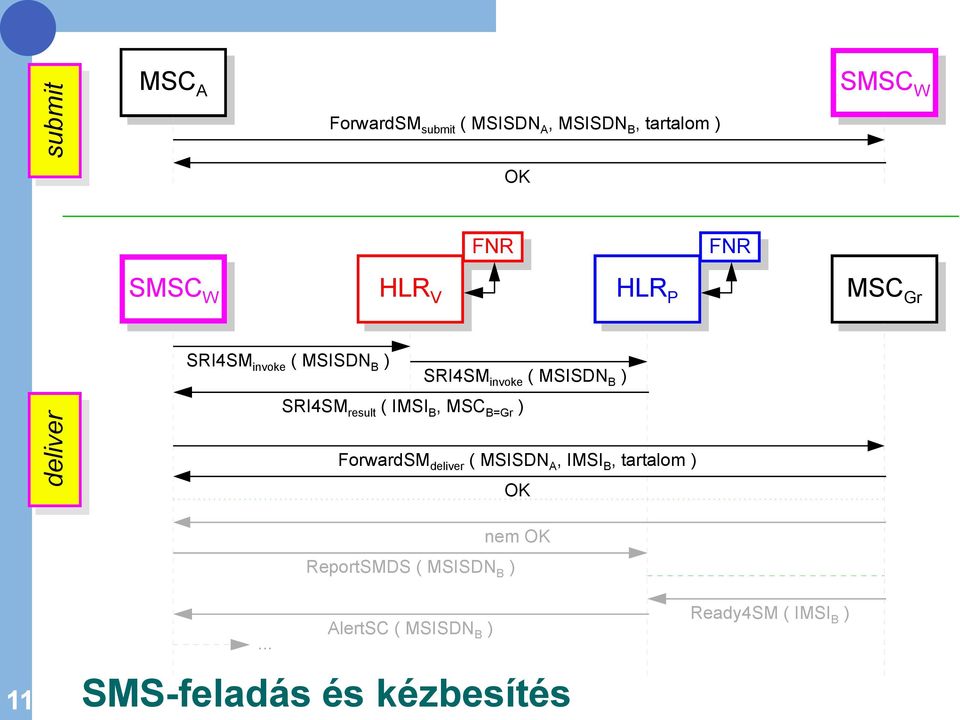

11 submit MSC A ForwardSM submit ( MSISDN A, MSISDN B, tartalom ) SMSC W OK FNR FNR SMSC W HLR V HLR P MSC Gr deliver SRI4SM invoke ( MSISDN B ) SRI4SM invoke ( MSISDN B ) SRI4SM result ( IMSI B, MSC B=Gr ) ForwardSM deliver ( MSISDN A, IMSI B, tartalom ) OK... ReportSMDS ( MSISDN B ) AlertSC ( MSISDN B ) nem OK Ready4SM ( IMSI B ) 11 SMS-feladás és kézbesítés Varga Pál

12 12 CAMEL kapcsolatok

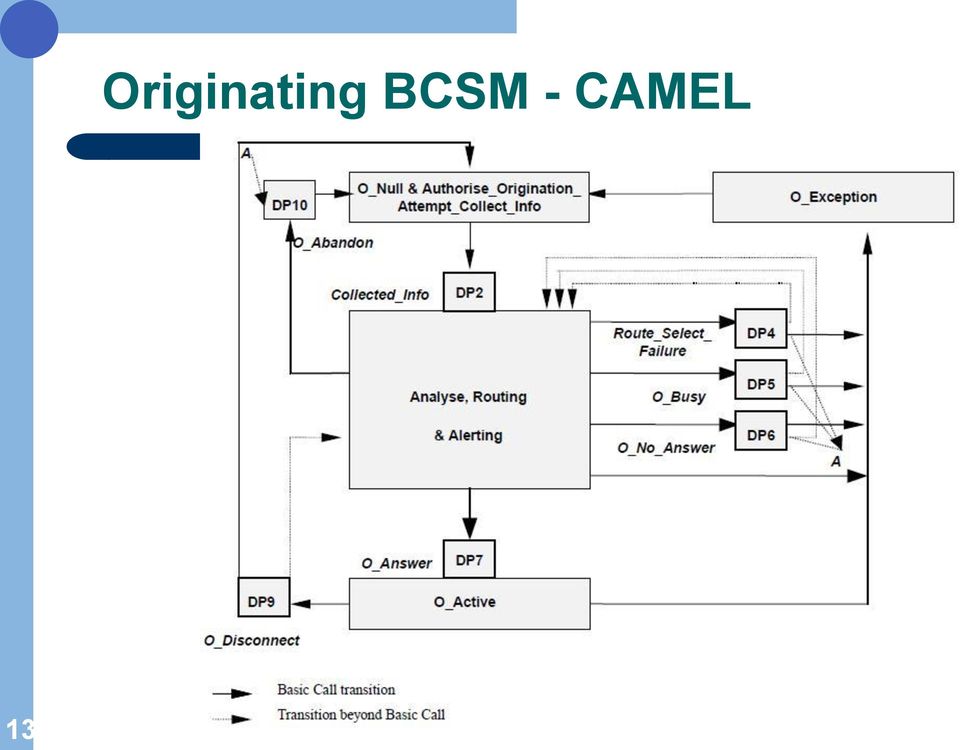

13 13 Originating BCSM - CAMEL

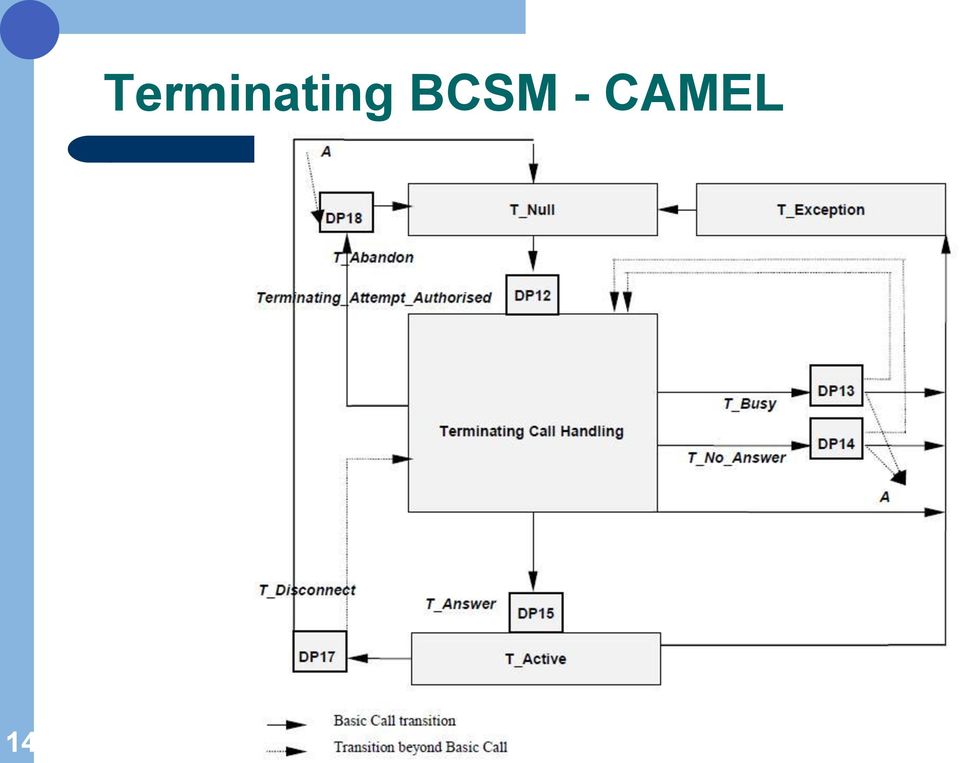

14 14 Terminating BCSM - CAMEL

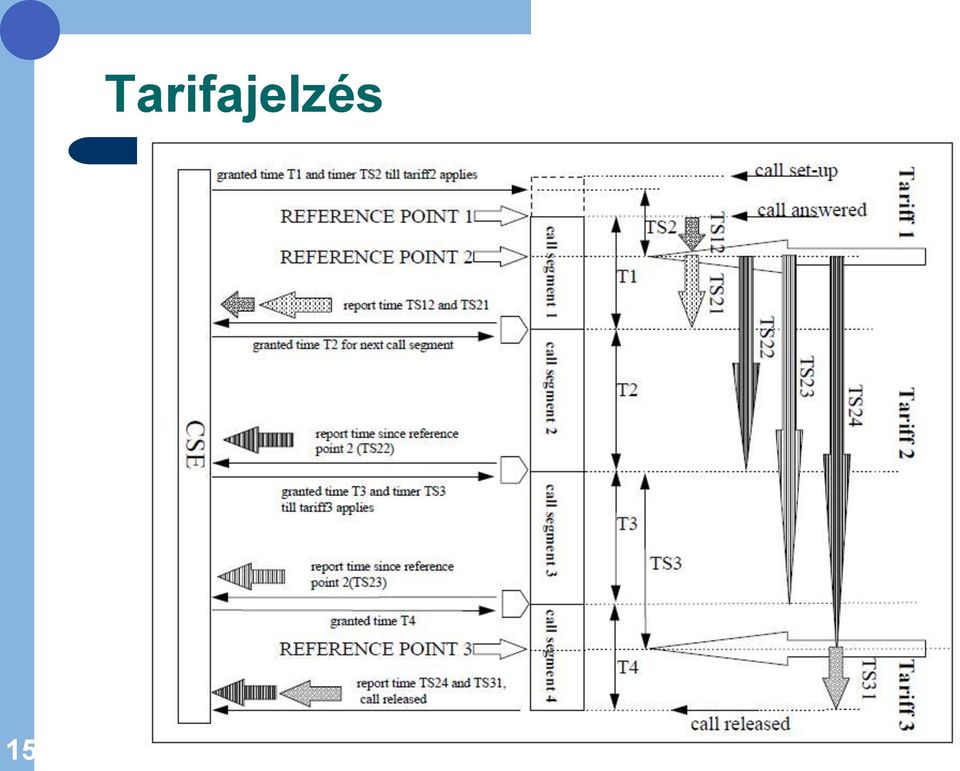

15 15 Tarifajelzés

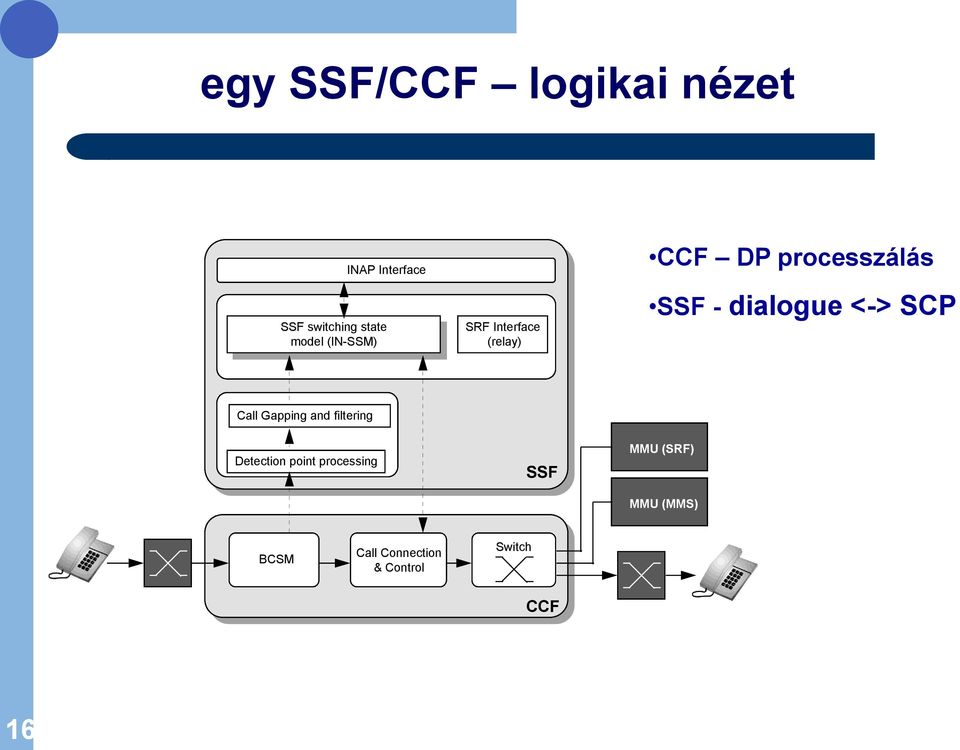

16 egy SSF/CCF logikai nézet INAP Interface SSF switching state model (IN-SSM) SRF Interface (relay) CCF DP processzálás SSF - dialogue <-> SCP Call Gapping and filtering Detection point processing SSF MMU (SRF) MMU (MMS) BCSM Call Connection & Control Switch CCF 16

17 Egy CCF/SSF implementáció INAP interface (SSF_NET) SSME IN-SSM ASN.1 DP processing TDP criteria CCF_CHARGE incoming CH_MAIN CCF_MAIN SW_EXTER SW_INTER SW_LOOP IPU MPU outgoing 17

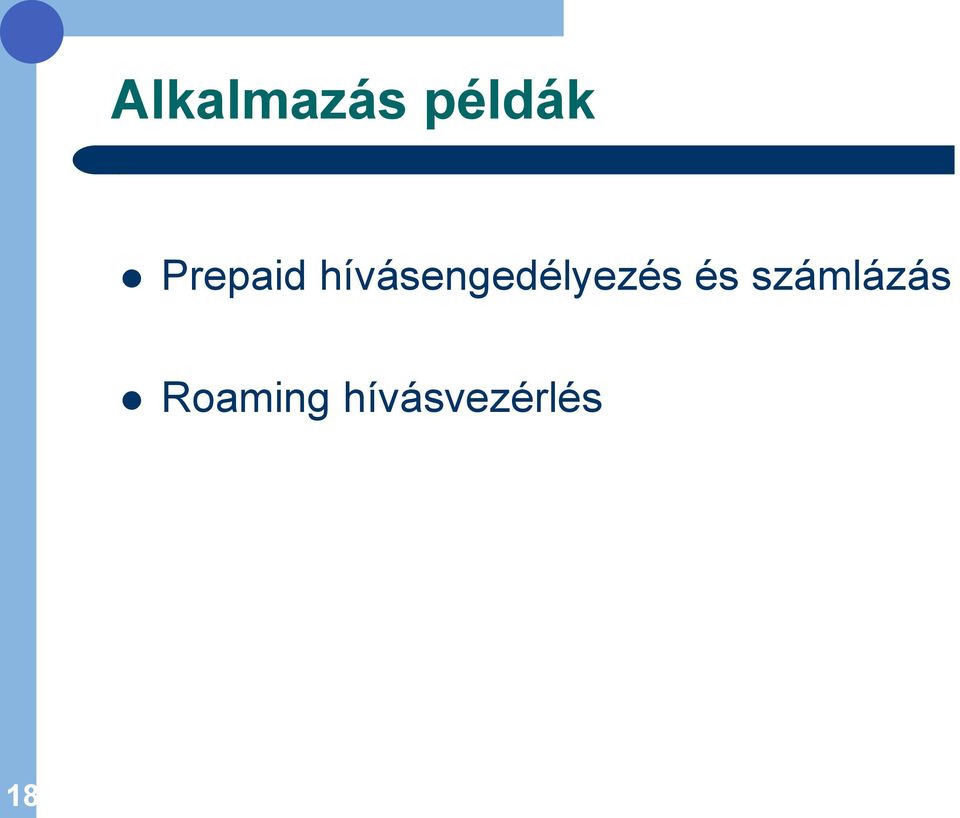

18 Alkalmazás példák Prepaid hívásengedélyezés és számlázás Roaming hívásvezérlés 18

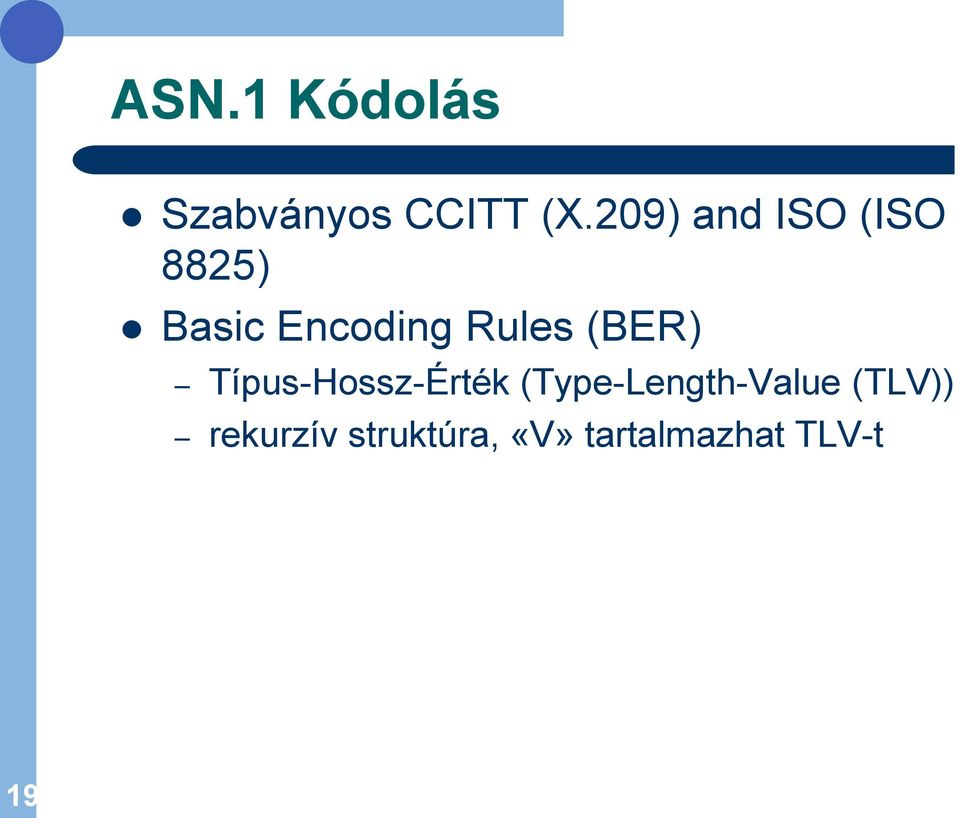

19 ASN.1 Kódolás Szabványos CCITT (X.209) and ISO (ISO 8825) Basic Encoding Rules (BER) Típus-Hossz-Érték (Type-Length-Value (TLV)) rekurzív struktúra, «V» tartalmazhat TLV-t 19

20 Érték kódolása 1 to n bytes 1 to n bytes 1 to n bytes Identifier Length Content az érték hossza előre ismert 1 to n bytes EOC = to n bytes 1 to n bytes Identifier Length Content 1 byte EOC az érték hossza nem ismert előre 20

21 Azonosító 1 byte Class P/C Tag number 1<= tag <=30 tag > 30 Class leading 2nd byte byte P/C X X X X X X X last byte... 0 X X X X X X X 21 Class : 00 = Universal 01 = Application 10 = Context specific 11 = Private P/C : 0 = Primitive type 1 = Constructed type Tag number : 1 = Boolean type 2 = Integer type... > 30 : X...X = tag number

22 Hossz 1 byte 0 Length (L) rövid ismert hossz: 1<= L <= byte 1 K K bytes Length (L) hosszú ismert hossz: 128 <= L <= byte ismeretlen hossz: végződés az EOC-vel 22

23 ASN.1 Standard TAG numbers 0 reserved for BER 1 BOOLEAN 2 INTEGER 3 BIT STRING 4 OCTET STRING 5 NULL 6 OBJECT IDENTIFIER 7 ObjectDescriptor 8 INSTANCE OF, EXTERNAL 9 REAL 10 ENUMERATED 11 EMBEDDED PDV 12 UTF8String 13 RELATIVE-OID 16 SEQUENCE, SEQUENCE OF 17 SET, SET OF 18 NumericString 19 PrintableString 20 TeletexString, T61String 21 VideotexString 22 IA5String 23 UTCTime 24 GeneralizedTime 25 GraphicString 26 VisibleString, ISO646String 27 GeneralString 28 UniversalString 29 CHARACTER STRING 30 BMPString 23
