1 FusionSolar Intelligens megoldás fotovoltaikus energetikai berendezések számára

2

3 Információ a Huawei cégről A Huawei cég világelső az információs és kommunikációs technológiák (IKT) megoldásainak területén. A céget a célirányzott műveletek iránti elkötelezettség, a folyamatos innováció és a nyílt együttműködés motiválja, ezen kívül a vállalat kifejlesztett egy versenyképes IKT-portfóliót integrált megoldásokhoz a távközlés és a vállalati hálózatok, eszközök, valamint a felhő technológiák és szolgáltatások területén. IKT-megoldásait, termékeit és szolgáltatásait több mint 170 országban és régióban használják fel, a vállalat a világ népességének több, mint egyharmadát szolgálja ki. A Huawei alkalmazottat foglalkoztat, és egy jövőbeli információs társadalmat és egy összetartóbb világot kíván létrehozni. A folyamatos innovációnak köszönhetően ügyfelei igényeihez igazodva a vállalat törekszik arra, hogy optimális fogyasztói élményt és maximális hozzáadott értéket biztosítson. A 2016-os 75,1 milliárd dolláros éves forgalom 23,5% -os növekedést mutat az előző évhez képest. 83 Platz bei Fortune Global hely a Fortune Global 500 rangsorában 12 Regionen 12 régió ~180,000 Mitarbeiter ~ alkalmazott 170+ Länder 170+ országban Ein globaler Marktführer im Bereich IKT-Lösungen Globális piacvezető az IKT megoldások területén 80,000 F&E-Mitarbeiter K + F munkatárs 36 Joint Innovation Center 36 közös innovációs központ 15 F&E-Zentren 15 kutatóközpont

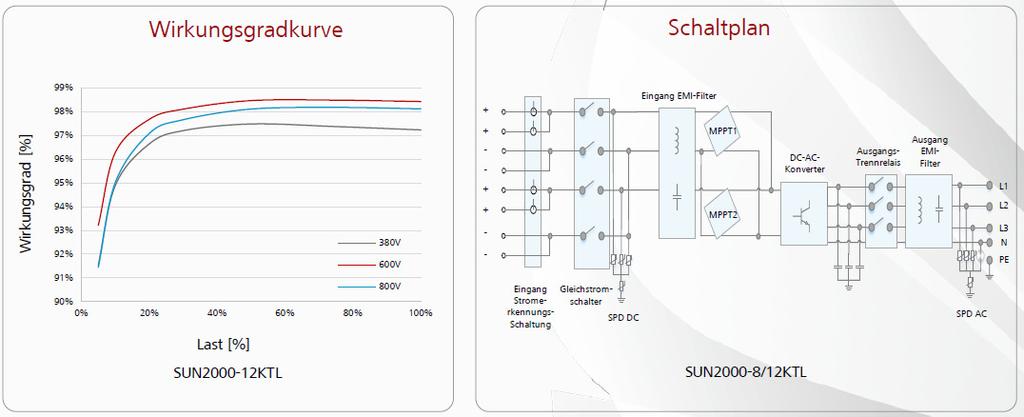

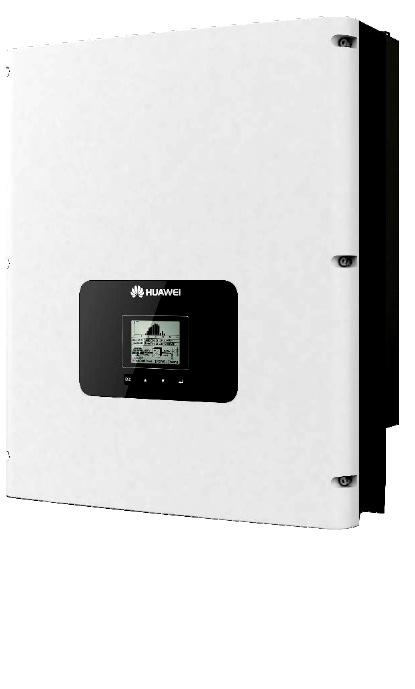

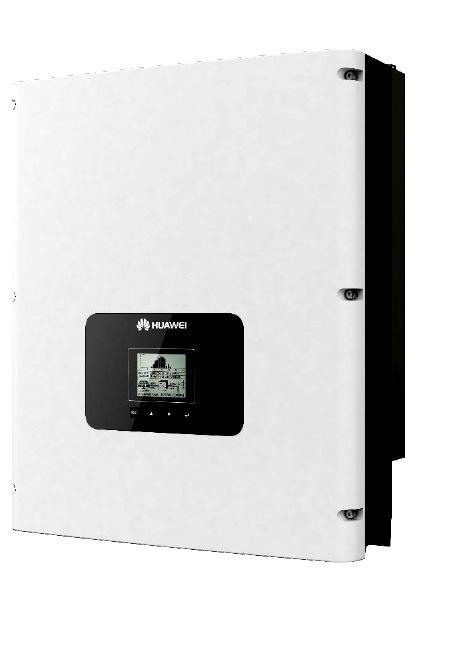

4 Hálózati inverter (SUN2000-8/12KTL) Intelligens Két MPPT a rugalmas alkalmazkodáshoz különböző típusú modulokhoz különböző irányok és mennyiségek esetén Intelligens vezérlés és gyors hibakeresés 4 sztringre RS485 és USB port csatlakozás az adatmanagementhez Helyi grafikus LCD kijelző és távoli elérés Hatékony Legnagyobb hatásfok 98,5%, európai hatásfok 98,0% Egyszerű szerelés, súlya 42 kg Biztonságos Biztonságos és könnyen karbantartható beépített egyenáramú leválasztó AC és DC oldali II. típusú túlfeszültség levezető Földzárlatvédelem Integrált szivárgási áram ellenőrzés Megbízható A természetes konvekciós hűtés kiküszöböli a külső ventilátorok szükségességét Védettségi osztály: IP65 Wirkungsgradkurve Hatásfok görbe Wirkungsgrad [%] Hatásfok [%] Last [%] Terhelés [%] Schaltplan Kapcsolási rajz Eingang EMI-Filter Elektromágneses interferencia szűrő a bemeneten DC-AC Konverter DC-AC átalakító Ausgangs-Trennrelais Kimeneti leválasztó relé Ausgang EMI-Filter EMI szűrő a kimeneten Eingang Stromerkennungs-Schaltung Az áram felismerésének rendszere a bemeneten Gleichstromschalter DC tápkapcsoló

5 Hálózati inverter (SUN2000-8/12KTL) Műszaki jellemzők SUN2000-8KTL SUN KTL Hatásfok Maximális hatásfok 98,5% 98,5% Európai hatásfok 98,0% 98,0% Bemenet Maximális hasznos DC teljesítmény 9000 W W Maximális bemeneti feszültség 1000 V 1000 V MPPT-kénti maximális áram 18 A 18 A MPPT-kénti maximális zárlati áram 25 A 25 A Legkisebb üzemi feszültség / bemeneti indítási feszültség 200 V / 250 V 200 V / 250 V MPPT feszültségtartomány teljes terhelés mellett 320 V-tól 800 V-ig 320 V-tól 800 V-ig MPPT üzemi feszültségtartomány 200 V-tól 950 V-ig 200 V-tól 950 V-ig Bemeneti névleges feszültség 620 V 620 V Bemenetek max. száma 4 4 MPP trackerek száma 2 2 Kimenet AC névleges teljesítmény 8000 W W Maximális AC teljesitmény 8800 VA VA Maximális aktív AC teljesitmény (cosφ=1) 8800 W W Névleges kimeneti feszültség 220 V / 380 V, 230 V / 400 V, 3 F+N+ЗЗ 220 V / 380 V, 230 V / 400 V, 3 F+N+ЗЗ Névleges AC frekvencia a hálózatban 50 Hz / 60 Hz 50 Hz / 60 Hz Max. kimeneti áram 13,4 A 20 A Állítható teljesítménytényező 0,8 késleltetett... 0,8 fejlett 0,8 késleltetett... 0,8 fejlett Max. harmonikus teljes torzítás <3% <3% Védelem Leválasztó egység a bemeneten Szigethatástól való védelem AC túláramvédelem Védelem az egyenáram polaritásának megfordításával szemben Sztringhibák ellenőrzése a fotovoltaikus rendszerben DC túlfeszültség levezető II. típus II. típus AC túlfeszültség levezető II. típus II. típus Szigetelés figyelése Szivárgó áram figyelése Kommunikáció Kijelző Grafikus folyadékkristályos kijelző Grafikus folyadékkristályos kijelző RS485 port USB port Általános információk Méretek (szélesség magasság mélység, szerelési konzollal) 520 x 610 x 266 mm (20,5 x 24,0 x 10,5 hüvelyk) 520 x 610 x 266 mm (20,5 x 24,0 x 10,5 hüvelyk) Súly 41 kg (90,4 font), rögzítőelem nélkül 41 kg (90,4 font), rögzítőelem nélkül 42 kg (92,6 font), rögzítő konzollal 42 kg (92,6 font), rögzítő konzollal Működési hőmérséklet tartomány -25 C-tól 60 C-ig ( -13 F-től 140 F-ig) -25 C-tól 60 C-ig (-13 F-től 140 F-ig) Hűtés Természetes konvekció Természetes konvekció Munkamagasság (tengerszint feletti) 3000 m (9842 ft) 3000 m (9842 ft) Relatív páratartalom 0~100% 0~100% DC dugaszolható csatlakozó Amphenol H4 Amphenol H4 AC dugaszolható csatlakozó Amphenol C16/3 Amphenol C16/3 Védettségi osztály IP65 IP65 Besorolás Transzformátor nélkül Transzformátor nélkül Szabványoknak való megfelelés Biztonság EN/IEC , EN/IEC IEC 61727, IEC 62116, NB/T , VDE-AR-N-4105, VDE , BDEW, Hálózati kód G83/2 (csak 8KTL), G59/3 (csak 12KTL), UTE C , CEI 0-16, CEI 0-21, C10/11, EN Írország, EN Törökország, AS 4777, PEA (csak 12KTL), MEA (csak 12KTL), NRS

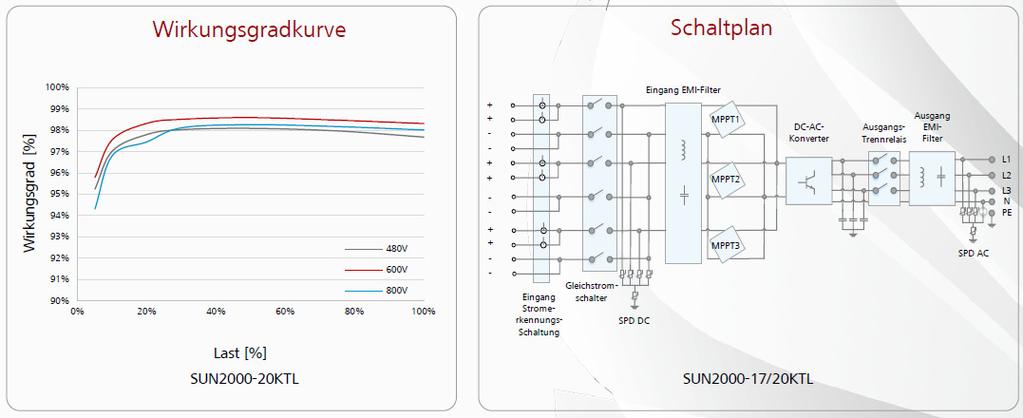

6 Hálózati inverter (SUN /20KTL) Intelligens Három MPPT a rugalmas alkalmazkodáshoz különböző típusú modulokhoz különböző irányok és mennyiségek esetén Intelligens vezérlés és gyors hibakeresés 6 sztringre RS485 és USB port csatlakozás az adatmanagementhez Helyi grafikus LCD kijelző és távoli elérés Hatékony Legnagyobb hatásfok 98,6%, európai hatásfok 98,3% Egyszerű szerelés, súlya 50 kg Biztonságos Biztonságos és könnyen karbantartható beépített egyenáramú leválasztó AC és DC oldali II. típusú túlfeszültség levezető Földzárlatvédelem Integrált szivárgási áram ellenőrzés Megbízható A természetes konvekciós hűtés kiküszöböli a külső ventilátorok szükségességét Védettségi osztály: IP65 Wirkungsgradkurve Hatásfok görbe Wirkungsgrad [%] Hatásfok [%] Last [%] Terhelés [%] Schaltplan Kapcsolási rajz Eingang EMI-Filter Elektromágneses interferencia szűrő a bemeneten DC-AC Konverter DC-AC átalakító Ausgangs-Trennrelais Kimeneti leválasztó relé Ausgang EMI-Filter EMI szűrő a kimeneten Eingang Stromerkennungs-Schaltung Az áram felismerésének rendszere a bemeneten Gleichstromschalter DC tápkapcsoló

7 Hálózati inverter (SUN /20KTL) Műszaki jellemzők SUN KTL SUN KTL Hatásfok Maximális hatásfok 98,6% 98,6% Európai hatásfok 98,3% 98,3% Bemenet Maximális hasznos DC teljesítmény W W Maximális bemeneti feszültség 1000 V 1000 V MPPT maximális áram 18 A 18 A MPPT-kénti maximális. zárlati árama 25 A 25 A Legkisebb üzemi feszültség / bemeneti indítási feszültség 200 V / 250 V 200 V / 250 V MPPT feszültségtartomány teljes terhelés mellett 400 V-tól 800 V-ig 480 V-tól 800 V-ig MPPT üzemi feszültségtartomány 200 V-tól 950 V-ig 200 V-tól 950 V-ig Bemeneti névleges feszültség 620 V 620 V Bemenetek max. száma 6 6 MPP trackerek száma 3 3 Kimenet AC névleges teljesítmény W W Maximális AC teljesitmény VA VA Maximális aktív AC teljesitmény (cosφ=1) W W Névleges kimeneti feszültség 220 V / 380 V, 230 V / 400 V, 3 F+N+ЗЗ 220 V / 380 V, 230 V / 400 V, 3 F+N+ЗЗ Névleges AC frekvencia a hálózatban 50 Hz / 60 Hz 50 Hz / 60 Hz Max. kimeneti áram 28,4 A 33,4 A Állítható teljesítménytényező 0,8 késleltetett... 0,8 fejlett 0,8 késleltetett... 0,8 fejlett Max. harmonikus teljes torzítás <3% <3% Védelem Leválasztó egység a bemeneten A szigethatástól való védelem AC túláramvédelem Védelem az egyenáram polaritásának megfordításával szemben Sztringhibák ellenőrzése a fotovoltaikus rendszerben DC túlfeszültség korlátozó II. típus II. típus AC túlfeszültség korlátozó II. típus II. típus Szigetelés figyelése Szivárgó áram figyelése Kommunikáció Kijelző Grafikus folyadékkristályos kijelző Grafikus folyadékkristályos kijelző RS485 port USB- port Általános információk Méretek (szélesség magasság mélység, szerelési konzollal) 520 x 610 x 266 mm (20,5 x 24,0 x 10,5 hüvelyk) 520 x 610 x 266 mm (20,5 x 24,0 x 10,5 hüvelyk) Súly 49 кг (108,0 font), rögzítőelem nélkül 49 кг (108,0 font), rögzítőelem nélkül 50 кг (110,2 font), rögzítő konzollal 50 кг (110,2 font), rögzítő konzollal Működési hőmérséklet tartomány -25 C-tól 60 C-ig ( -13 F-től 140 F-ig) -25 C-tól 60 C-ig ( -13 F-től 140 F-ig) Hűtés Természetes konvekció Természetes konvekció Munkamagasság (tengerszint feletti) 3000 m (9842 ft) 3000 m (9842 ft) Relatív páratartalom 0~100% 0~100% DC dugaszolható csatlakozó Amphenol H4 Amphenol H4 AC dugaszolható csatlakozó Amphenol C16/3 Amphenol C16/3 Védettségi osztály IP65 IP65 Besorolás Transzformátor nélkül Transzformátor nélkül A szabványoknak való megfelelés Biztonság EN/IEC , EN/IEC IEC 61727, IEC 62116, NB/T , VDE-AR-N-4105, VDE , BDEW, Hálózati kód G59/3, UTE C , CEI 0-16, CEI 0-21, C10/11, EN Írország, EN Törökország, AS 4777, PEA (csak 20KTL), MEA (csak 20KTL), NRS

8 Hálózati inverter (SUN KTL-A) Intelligens Négy MPPT a rugalmas alkalmazkodáshoz különböző típusú modulokhoz különböző irányok és mennyiségek esetén Intelligens vezérlés és gyors hibakeresés 8 sztringen Az elektromos hálózatokon történő információs adatátvitel technológiának (PLC) támogatása Smart-String-I-V intelligens diagnosztikának a támogatása Hatékony Legnagyobb hatásfok 98,6%, európai hatásfok 98,4% Biztonságos Biztonságos és könnyen karbantartható beépített egyenáramú leválasztó AC és DC oldali II. típusú túlfeszültség levezető Földzárlatvédelem A szivárgási áram ellenőrzés Megbízható A természetes konvekciós hűtés kiküszöböli a külső ventilátorok szükségességét Védettségi osztály: IP65 Wirkungsgradkurve Hatásfok görbe Wirkungsgrad [%] Hatásfok [%] Last [%] Terhelés [%] Schaltplan Kapcsolási rajz Gleichstromschalter DC tápkapcsoló Eingang EMI-Filter Elektromágneses interferencia szűrő a bemeneten DC-AC Konverter DC-AC átalakító Ausgangs-Trennrelais Kimeneti leválasztó relé Ausgang EMI-Filter EMI szűrő a kimeneten Eingang Stromerkennungs-Schaltung Az áram felismerésének rendszere a bemeneten

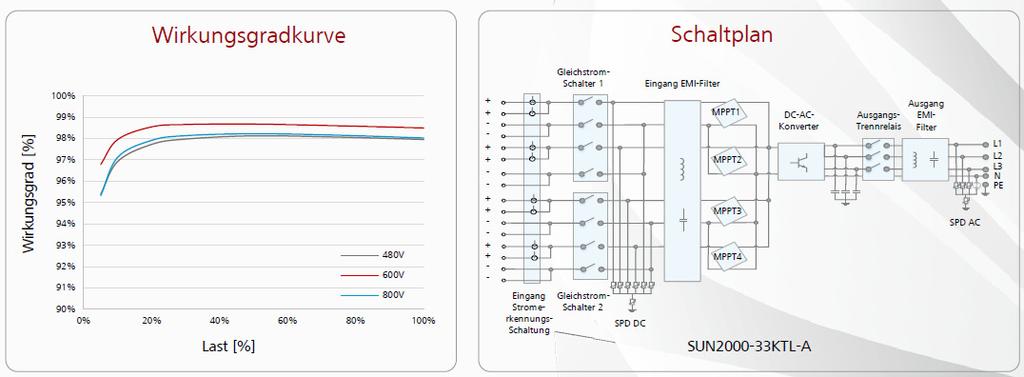

9 Hálózati inverter (SUN KTL-A) Műszaki jellemzők SUN KTL-A Hatásfok Maximális hatásfok 98,6% Európai hatásfok 98,4% Bemenet Maximális hasznos DC teljesítmény W Maximális bemeneti feszültség 1100 V MPPT-kénti maximális áram 22 A MPPT-kénti maximális zárlati áram 30 A Legkisebb üzemi feszültség / bemeneti indítási feszültség 200 V / 250 V MPPT feszültségtartomány teljes terhelés mellett 480 V-tól 800 V-ig MPPT üzemi feszültségtartomány 200 V-tól 1000 V-ig Bemeneti névleges feszültség 620 V Bemenetek max. száma 8 MPP trackerek száma 4 Kimenet AC névleges teljesítmény W Maximális AC teljesitmény VA Maximális aktív AC teljesitmény (cosφ=1) W Névleges kimeneti feszültség 230 V / 400 V, 3 F+N+ЗЗ szabvány Névleges AC frekvencia a hálózatban 50 Hz / 60 Hz Max. kimeneti áram (400 V mellett) 48 A Állítható teljesítménytényező 0,8 késleltetett... 0,8 fejlett Max. harmonikus teljes torzítás <3% Védelem Letválasztó egység a bemeneten Szigethatástól való védelem Védelem az egyenáram polaritásának megfordításával szemben Sztringhibák ellenőrzése a fotovoltaikus a rendszerben DC túlfeszültség- korlátozó II. tipus AC túlfeszültség korlátozó II. tipus Szigetelés figyelése Szivárgó áram figyelése Kommunikáció Kijelző LED kijelző USB/Bluetooth +App RS485 port PLC Általános információk Méretek (szélesség magasság mélység, szerelési konzollal) мм (36,6 x 21,7 x 11,1 hüvelyk) Súly 60 кг (132,3 font), rögzítő elem nélkül 62 кг (136,7 font), rögzítőkonzollal Működési hőmérséklet tartomány -25 C-tól 60 C-ig ( -13 F-től 140 F-ig) Hűtés Természetes konvekció Munkamagasság (tengerszint feletti) 4000 m (13123 ft) Relatív páratartalom 0-tól 100%-ig DC dugaszolható csatlakozó Amphenol Helios H4 AC dugaszolható csatlakozó PG vízálló kábelbevezető + OT dugaszolható csatlakozó Védettségi osztály IP65 Besorolás Transzformátor nélkül A szabványoknak való megfelelés Biztonság EN/IEC , EN/IEC

10 Hálózati inverter (SUN KTL) Intelligens Négy MPPT a rugalmas alkalmazkodáshoz különböző típusú modulokhoz különböző irányok és mennyiségek esetén Intelligens vezérlés és gyors hibakeresés 8 sztringen Az elektromos hálózatokon történő információs adatátvitel technológiának (PLC) támogatása Smart-String-I-V intelligens diagnosztikának a támogatása Hatékony Legnagyobb hatásfok 98,8%, európai hatásfok 98,6% (480 V-nál AC oldalon) Legnagyobb hatásfok 98,6%, európai hatásfok 98,4% (380 V / 400 V - nál AC oldalon) Biztonságos Biztonságos és könnyen karbantartható beépített egyenáramú leválasztó AC és DC oldali II. típusú túlfeszültség levezető Földzárlatvédelem Integrált szivárgási áram ellenőrzés Megbízható A természetes konvekciós hűtés kiküszöböli a külső ventilátorok szükségességét Védettségi osztály: IP65 Wirkungsgradkurve Hatásfok Wirkungsgrad [%] Hatásfok [%] Last [%] Terhelés [%] Schaltplan Kapcsolási rajz Gleichstromschalter DC tápkapcsoló Eingang EMI-Filter Elektromágneses interferencia szűrő a bemeneten DC-AC Konverter DC-AC átalakító Ausgangs-Trennrelais Kimeneti leválasztó relé Ausgang EMI-Filter EMI szűrő a kimeneten Eingang Stromerkennungs-Schaltung Az áram felismerésének rendszere a bemeneten

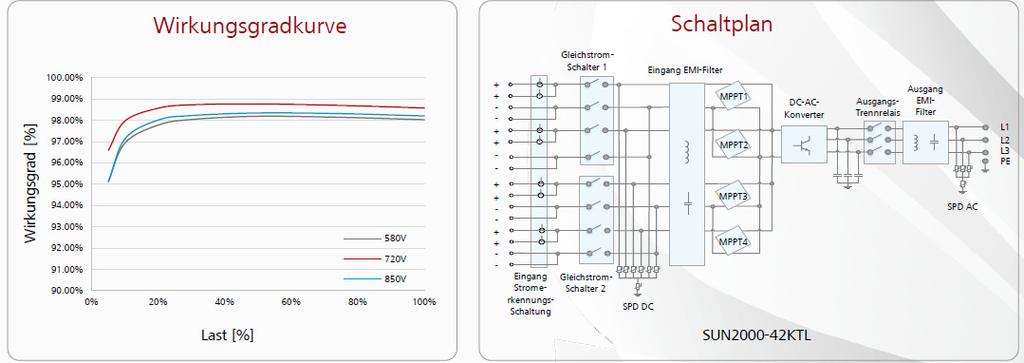

11 Hálózati inverter (SUN KTL) Műszaki jellemzők Maximális hatásfok Európai hatásfok Maximális hasznos DC teljesítmény Maximális bemeneti feszültség MPPT-kénti maximális áram MPPT-kénti maximális zárlati áram Legkisebb üzemi feszültség / bemeneti indítási feszültség MPPT feszültségtartomány teljes terhelés mellett MPPT üzemi feszültségtartomány Bemeneti névleges feszültség SUN KTL Hatásfok 98,8% 480 V esetén AC oldalon 98,6% 380 V / 400 V esetén AC oldalon 98,6% 480 V esetén AC oldalon 98,4% 380 V / 400 V esetén AC oldalon Bemenet W 1100 V 22 A 30 A 200 V / 250 V 480 V-tól 850 V-ig 380 V / 400 V AC esetén 580 V-tól 850 V-ig 480 V AC-nél 200 V-tól ig 620 V 380 V / 400 V AC esetén 720 V 480 V AC-nél Bemenetek max. száma 8 MPP trackerek száma 4 Kimenet AC névleges teljesítmény W Maximális AC teljesitmény VA Maximális aktív AC teljesitmény (cosφ=1) Szabvány 40,000 W; opció 36, 000 W berendezésben Névleges kimeneti feszültség 220 V / 380 V, 230 V / 400 V, szabvány: 3 F+N+ЗЗ; 3 F+ЗЗ opció 277 V / 480 V-os berendezésekben, 3 F+ЗЗ Névleges AC frekvencia a hálózatban 50 Hz / 60 Hz Max. kimeneti áram (380 V / 400 V / 480 V mellett) 60,8 A / 57,8 A / 48,2 A Állítható teljesítménytényező 0,8 késleltetett... 0,8 fejlett Max. harmonikus teljes torzítás <3% Védelem Szétválasztó egység a bemeneten A szigethatástól való védelem Védelem az egyenáram polaritásának megfordításával szemben Sztringhibák ellenőrzése a fotovoltaikus rendszerben DC túlfeszültség levezető II. tipus AC túlfeszültség levezető II. tipus Szigetelés figyelése Szivárgó áram figyelése Kölcsönhatás Kijelző Fénydiódás kijelző USB/Bluetooth +App RS485 port PLC Általános információk Méretek (szélesség magasság mélység, szerelési konzollal) mm (36,6 21,7 11,1 hüvelyk) Súly 60 kg (132,3 font), rögzítő elem nélkül 62 kg (136,7 font), rögzítőkonzollal Működési hőmérséklet tartomány -25 C-tól 60 C-ig ( -13 F-től 140 F-ig) Hűtés Természetes konvekció Munkamagasság (tengerszint feletti) 4000 m (13123 ft) Relatív páratartalom 0-tól 100%-ig DC dugaszolható csatlakozó Amphenol Helios H4 AC dugaszolható csatlakozó PG vízálló kábelbevezető + OT dugaszolható csatlakozó Védettségi osztály IP65 Besorolás Transzformátor nélkül A szabványoknak való megfelelés Biztonság EN/IEC , EN/IEC IEC 61727, IEC62116, VDE-AR-N4105, VDE , BDEW 2008, G59/3, UTE C Hálózati kód , CEI 0-16, CEI 0-21, RE 661/2007, RE 1699/2011, RD 413/2014, PO 12.3, EN Törökország, EN Irország, PEA, MEA, 7. számú határozat, NRS

12 Hálózati inverter (SUN KTL) Intelligens Négy MPPT a rugalmas alkalmazkodáshoz különböző típusú modulokhoz különböző irányok és mennyiségek esetén Intelligens vezérlés és gyors hibakeresés 8 sztringen Az elektromos hálózatokon történő információs adatátvitel technológiának (PLC) támogatása Smart-String-I-V intelligens diagnosztikának a támogatása Hatékony Legnagyobb hatásfok 98,8%, európai hatásfok 98,6% (480 V-nál AC oldalon) Biztonságos Biztonságos és könnyen karbantartható beépített egyenáramú leválasztó AC és DC oldali II. típusú túlfeszültség levezető Földzárlatvédelem Beépített szivárgási áram ellenőrzése Megbízható A természetes konvekciós hűtés kiküszöböli a külső ventilátorok szükségességét Védettségi osztály: IP65 Wirkungsgradkurve Hatásfok görbe Wirkungsgrad [%] Hatásfok [%] Last [%] Terhelés [%] Schaltplan Kapcsolási rajz Gleichstromschalter DC tápkapcsoló Eingang EMI-Filter Elektromágneses interferencia szűrő a bemeneten DC-AC Konverter DC-AC átalakító Ausgangs-Trennrelais Kimeneti leválasztó relé Ausgang EMI-Filter EMI szűrő a kimeneten Eingang Stromerkennungs-Schaltung Az áram felismerésének rendszere a bemeneten

13 Hálózati inverter (SUN KTL) Műszaki jellemzők SUN KTL Hatásfok Maximális hatásfok 98,8 % Európai hatásfok 98,6% Bemenet Maximális hasznos DC teljesítmény W Maximális bemeneti feszültség 1100 V MPPT-kénti maximális áram 22 A MPPT-kénti maximális zárlati áram 30 A Legkisebb üzemi feszültség / bemeneti indítási feszültség 200 V / 250 V MPPT feszültségtartomány teljes terhelés mellett 580 V-tól 850 V-ig MPPT üzemi feszültségtartomány 200 V-tól 1000 V-ig Bemeneti névleges feszültség 720 V Bemenetek max. száma 8 MPP trackerek száma 4 Kimenet AC névleges teljesítmény W Maximális AC teljesitmény VA Maximális aktív AC teljesitmény (cosφ=1) Szabvány 47,000 W; opció 42, 000 W Névleges kimeneti feszültség 277 V / 480 V-os berendezésekben, 3 F+ЗЗ Névleges AC frekvencia a hálózatban 50 Hz / 60 Hz Max. kimeneti áram 56,6 A Állítható teljesítménytényező 0,8 késleltetett... 0,8 fejlett Max. harmonikus teljes torzítás <3% Védelem Leválasztó egység a bemeneten A szigethatástól való védelem Védelem az egyenáram polaritásának megfordításával szemben Sztringhibák ellenőrzése a fotovoltaikus rendszerben DC túlfeszültség levezető II. tipus AC túlfeszültség levezető II. tipus Szigetelés vizsgálata Szivárgó áram figyelése Kommunikáció Kijelző Fénydiódás kijelző USB/Bluetooth +App RS485 port PLC Általános információk Méretek (szélesség magasság mélység, szerelési konzollal) mm (36,6 21,7 11,1 hüvelyk) Súly 60 kg (132,3 font), rögzítő elem nélkül 62 kg (136,7 font), rögzítőkonzollal Működési hőmérséklet tartomány -25 C-tól 60 C-ig ( -13 F-től 140 F-ig) Hűtés Természetes konvekció Munkamagasság (tengerszint feletti) 4000 m (13123 ft) Relatív páratartalom 0-tól 100%-ig DC dugaszolható csatlakozó Amphenol Helios H4 AC dugaszolható csatlakozó PG vízálló kábelbevezető + OT dugaszolható csatlakozó Védettségi osztály IP65 Besorolás Transzformátor nélkül A szabványoknak való megfelelés Biztonság EN/IEC , EN/IEC IEC 61727, IEC62116, VDE-AR-N4105, VDE , BDEW 2008, G59/3, UTE C 15- Hálózati kód 712-1, CEI 0-16, CEI 0-21, RE 661/2007, RE 1699/2011, RD 413/2014, PO 12.3, EN Törökország, EN Irország, PEA, 7. számú Határozat, NRS

14 Hálózati inverter (SUN KTL-HV-D1-001) Intelligens Négy MPPT a rugalmas alkalmazkodáshoz különböző típusú modulokhoz különböző irányok és mennyiségek esetén Intelligens vezérlés és gyors hibakeresés 8 sztringen Az elektromos hálózatokon történő információs adatátvitel technológiának (PLC) támogatása Smart-String-I-V intelligens diagnosztikának a támogatása Hatékony Legnagyobb hatásfok 99,0%, európai hatásfok 98,8% 800 V-os kimeneti feszültség és 75% -os csökkenés az AC-vonali veszteség esetén (400 V-tal szemben) Különböző megtakarítások az AC-kábelen: például nincs N-vezető (neutrál/semleges) Biztonságos Biztonságos és könnyen karbantartható beépített egyenáramú leválasztó AC és DC oldali II. típusú túlfeszültség védelem Földzárlatvédelem Beépített szivárgási áram ellenőrzés Megbizható A természetes konvekciós hűtés kiküszöböli a külső ventilátorok szükségességét Védettségi osztály: IP65 Wirkungsgradkurve Hatásfok görbe Wirkungsgrad [%] Hatásfok [%] Last [%] Terhelés [%] Schaltplan Kapcsolási rajz Gleichstromschalter DC tápkapcsoló Eingang EMI-Filter Elektromágneses interferencia szűrő a bemeneten DC-AC Konverter DC-AC átalakító Ausgangs-Trennrelais Kimeneti leválasztó relé Ausgang EMI-Filter EMI szűrő a kimeneten Eingang Stromerkennungs-Schaltung Az áram felismerésének rendszere a bemeneten

15 Hálózati inverter (SUN KTL-HV-D1-001) Műszaki jellemzők SUN KTL-HV-D1-001 Hatásfok Maximális hatásfok 99,0% Európai hatásfok 98,8 % Bemenet Maximális hasznos DC teljesítmény W Maximális bemeneti feszültség 1500 V MPPT-kénti maximális áram 22 A MPPT-kénti maximális zárlati áram 30 A Legkisebb üzemi feszültség / bemeneti indítási feszültség 600 V / 650 V MPPT üzemi feszültség tartomány 600 V-tól 1450 V-ig Bemeneti névleges feszültség 1080 V Bemenetek max. száma 8 MPP trackerek száma 4 Kimenet AC névleges teljesítmény W Maximális AC teljesitmény VA Maximális aktív AC teljesitmény (cosφ=1) W Névleges kimeneti feszültség 800 V, 3 F+ЗЗ Névleges kimeneti áram 43,3 A Névleges AC frekvencia a hálózatban 50 Hz / 60 Hz Max. kimeneti áram 48 A Állítható teljesítménytényező 0,8 késleltetett... 0,8 fejlett Max. harmonikus torzítás <3% Védelem Leválasztó egység a bemeneten Szigethatástól való védelem AC túláramvédelem Védelem az egyenáram polaritásának megfordításával szemben Sztringhibák ellenőrzése a fotovoltaikus rendszerben DC túlfeszültség levezető II. tipus AC túlfeszültség levezető II. tipus Szigetelés figyelése Szivárgó áram figyelése Kommunikáció Kijelző Fénydiódás kijelző USB/Bluetooth +App RS485 port PLC Általános információk Méretek (szélesség magasság mélység, szerelési konzollal) mm (36,6 23,6 10,6 hüvelyk) Súly 62 kg (136,7 font) Működési hőmérséklet tartomány -25 C-tól 60 C-ig ( -13 F-től 140 F-ig) Hűtés Természetes konvekció Munkamagasság (tengerszint feletti) 4000 m (13123 ft) Relatív páratartalom 0-tól 100%-ig DC dugaszolható csatlakozó Amphenol UTX AC dugaszolható csatlakozó PG vízálló kábelbevezető + OT dugaszolható csatlakozó Védettségi osztály IP65 Besorolás Transzformátor nélkül

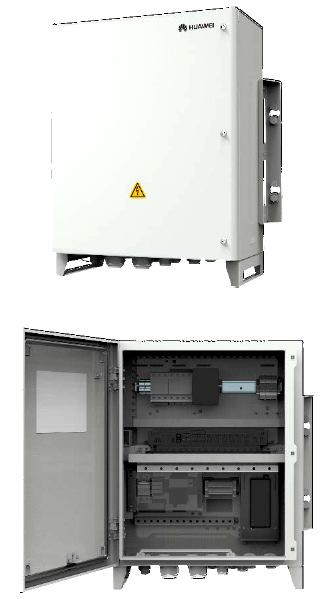

16 SmartACU2000A SmartACU2000A (Univerzális intelligens tömbvezérlő) a fotovoltaikus rendszer és más intelligens funkciók kommunikációjának kiváló integrációja Intelligens Integrált SmartLogger2000 Több adatátviteli interfész, pl. PLC, RS485, Fast Ethernet és SFP portok, rugalmas alkalmazások Könnyű használat Integrált kommunikációs egység több beépített funkcióval Könnyű telepítés a szekrényben előre szerelt SmartLogger 2000-nek köszönhetően Megbízhatóság A Carrier osztály kellő megbízhatósága ipari alkalmazásokhoz Műszaki jellemzők SmartLogger PLC Üzemi hőmérséklet Relatív páratartalom (páralecsapódás nélkül) Max. munkamagasság (tengerszint felett) Max. AC teljesitmény AC tápfeszültség a szekrényhez AC bemeneti feszültség a PLC számára A váltakozó áram frekvenciája a bemeneten Kábelezés Műszaki karbantartás Méretek (Széles / Magas / Mély) Súly Védettségi osztály Szerelési lehetőségek SmartACU2000A Konfiguráció SmartLogger2000 Környezet -40 С-tól +60 С-ig ( -40 F-től +140 F-ig) 5%-től 95%-ig 4000 m ( 0-tól ft-ig) Elektromos adatok 70 W 100 V-tól 240 V-ig, F+N+ЗЗ 380 V-tól 400 V-ig, 480 -tól 500 V-ig 50/60 Hz Mechanikai adatok Bemenetek és kimenetek alulról Elülső oldal 550 mm 650 mm 280 mm (1,8 2,1 0,9 ft) 27 kg (59,5 font) IP65 Falra szerelhető, rackbe szerelhető

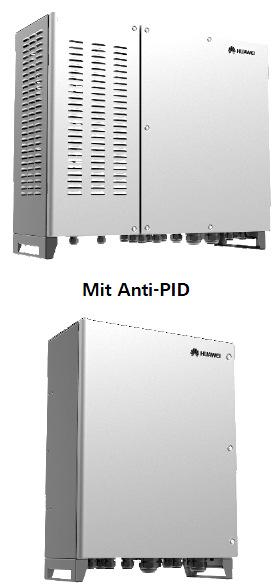

17 SmartACU2000В SmartACU2000В (Univerzális intelligens tömbvezérlő) a fotovoltaikus rendszer és más intelligens funkciók kommunikációjának erőteljes integrációja. Ezen kívül tökéletesen támogatja az 1000 V-, 1100 V- és 1500 V-os DC rendszereket. Intelligens Integrált SmartLogger2000 Integrált Smart Anti-PID2000 modul (opció) Több adatátviteli interfész, pl. PLC, RS485, Fast Ethernet és SFP portok, rugalmas alkalmazások Könnyű használat Integrált kommunikációs egység több beépített funkcióval Könnyű telepítés a szekrényben előre szerelt SmartLogger 2000 és Smart Anti-PID2000 modulnak köszönhetően Megbízhatóság A Carrier osztály kellő megbízhatósága ipari alkalmazásokhoz Műszaki jellemzők SmartACU2000B SmartACU2000B Anti-PID szabályozással Anti-PID szabályozás nélkül Konfiguráció SmartLogger SmartLogger2000 RS485 port PLC Smart Anti-PID2000 modul / Környezet Üzemi hőmérséklet -40 С-tól +60 С-ig ( -40 F-től +140 F-ig) Relatív páratartalom (páralecsapódás nélkül) 5%-től 95%-ig Max. munkamagasság (tengerszint felett) 4000 m ( 0-tól ft-ig) Általános információk AC tápfeszültség a szekrényhez 100 V ~ 240 V, F/N+ЗЗ AC bemeneti feszültség a PID számára 380 V / 400 V / 480 V / 500 V / 600 V / 800 V, 3 F+ЗЗ (védőföldelés) AC bemeneti feszültség a PLC számára 380 V / 400 V / 480 V / 500 V / 600 V / 800 V, 3 F A váltakozó áram frekvenciája a 50/60 Hz bemeneten Kábelezés Bemenetek és kimenetek alulról Műszaki karbantartás Elülső oldal Méretek (Széles / Magas / Mély) 880 mm 770 mm 369 mm 640 mm 770 mm 315 mm (2,89 2,52 1,21 ft) (2,09 2,52 1,03 ft) Súly 32 kg (70,55 font) / 47 kg (103,62 font) / 59 kg (130,07 font) [1] Védettségi osztály IP65 [2] Szerelési lehetőségek Falra szerelhető, rackbe szerelhető, tartóra szerelhető [1] Standard konfigurációban a súly a szekrény súlyát jelenti a szekrény mechanikai részeivel, előszerelt részegységei- és kábeleivel, a hordozók kivételével. [2] Az elektronikus egységek, mint a SmartLogger, a CCO PC és más alkatrészek a jobb szekrényben (IP65) találnak helyüket. Az IP65 védelmi osztályú Smart Anti-PID2000 modul a bal oldali kiegészítő védőházban található.

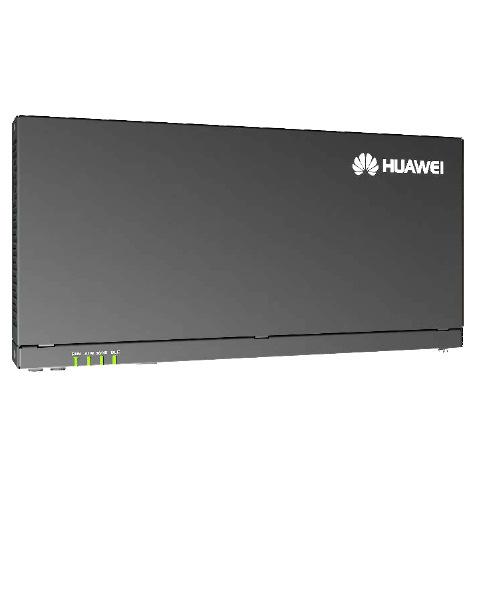

18 SmartLogger2000 Intelligens Adatátvitel-kezelő, adatgyűjtő, master PLC és Ethernet kapcsoló ugyanazon az eszközön Több adat interfész, pl. PLC, RS485, Fast Ethernet és SFP portok, rugalmas alkalmazások Akár 200 eszköz támogatása, beleértve akár 150 intelligens invertert is STP és RSTP protokollok támogatása több gyűrűs Ethernet hálózatokhoz és gyűrű védelme Könnyen használható, a Bluetoothnak, beépített WEB és USB támogatásnak köszönhetően Smart-String-I-V intelligens diagnosztikának a támogatása Az aktív és a reaktív (meddő) teljesítmény kompenzáció gyors és megbízható vezérlése Könnyű használat Adatgyűjtés, protokollkonverzió és Ethernet kapcsoló kombinációja Megbízhatóság A Carrier osztály kellő megbízhatósága ipari alkalmazásokhoz Műszaki jellemzők SmartLogger2000 Eszközkezelés A kezelt eszközök max. száma 200 Ellenőrzött intelligens inverterek max. száma 150 Kommunikációs interfész Ethernet, rézhuzal ETH 2, 10 / 100 Мbit/s Ethernet, LWL (opció) SFP 2, 100 Мbit/s RS485 port COM port 6, 4800 / 9600 / bit/s PLC PLC 1, 115,2 kb/s Digitális / analóg bemenet / kimenet Digitális bemenet 8, digitális kimenet 3, analóg bemenet 7, analóg kimenet 4, PT100/1000*2 Adatátviteli protokoll Ethernet ModBus-TCP protokoll, IEC RS485 port MODBUS-RTU protokoll, IEC /103 Kommunikáció Fénydiódás kijelzők 4 fénydiódás kijelző WEB Integrált webszerver Bluetooth SUN2000-App USB-port USB Környezet Üzemi hőmérséklet -40 С-től +60 С-ig (-40 F-től +140 F-ig) Tárolási hőmérséklet -40 С-től +85 С-ig (-40 F-től +185 F-ig) Relatív páratartalom (páralecsapódás nélkül) 5%-től 95%-ig Munkamagasság (tengerszint feletti) 0-tól 4000 m-ig (0-tól ft-ig) Elektromos adatok Tápellátás AC 100 V-tól 240 V-ig, 50 Hz / 60 Hz Villamosenergia-fogyasztás min. 8 W, max. 15 W Mechanikai adatok Méretek (Széles / Magas / Mély) 350 mm 170 mm 44 mm (13,8 6,7 1,7 hüvelyk) Súly 3,8 kg (8,4 font) Védettségi osztály IP20 Szerelési lehetőségek Falra szerelhető, sínre szerelhető, integrálva a Huawei intelligens tömbvezérlőbe (SACU)

19 SmartLogger2000 A hálózat használata I. többhurkos Ethernet + PLC vagy RS485 hálózat PLC oder RS485 Glasfaserkabel Intelligente PV Anlagenverwaltung oder DrittanbieterÜberwachung Ethernet-Switch Messung Wetterstation RS485 oder Ethernet-Kabel Transformator PLC vagy RS485 Száloptikai kábel A fotovoltaikus erőművek intelligens (PV) kezelése vagy harmadik fél általi felügyelet Ethernet kapcsoló Mérés Meteorológiai állomás RS485 port vagy Ethernet kábel Transzformátor II. Ethernet hálózat csillag konfigurációban + PLC vagy RS485

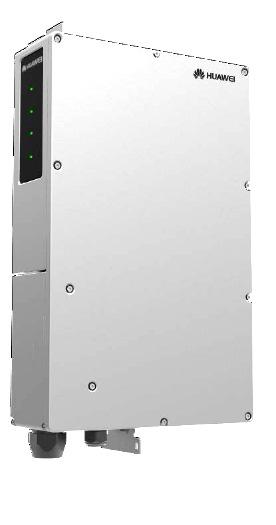

20 Smart Anti-PID2000 modul A Smart Anti-PID2000 modul a SmartACU2000B szekrényben telepíthető. Csökkenti a potenciál által indukált (PID) teljesítménycsökkenés negatív hatását, és támogatja az 1000 V-, 1100 V- és 1500 V-os DC rendszereket. Intelligens Automatikusan állítja be a kompenzációs módot a PV (fotovoltaikus) modul típusának megfelelően, figyelembe veszi annak szigetelését és a frekvenciaváltó állapotát, beállítja a kompenzációs feszültséget. Tájékoztatást nyújt az Anti-PID modulról, valamint a mobil alkalmazásokon keresztüli üzemeltetésről és karbantartásról. Biztonságos Nagyfokú biztonság az emberek számára, a precíziós differenciál védelmi berendezésnek köszönhetően Védettségi osztály IP65 Smart Anti-PID2000 megoldás Transformator FE (Funktionserde) Transformator-Masselektrode PLC AC-Stromversorgung DC-Stromversorgung Kommunikation Transzformátor 33 (védőföld) Transzformátor földelése PLC AC tápegység DC tápegység Kommunkáció Megjegyzések: 1. Az Intelligens Anti-PID2000 megoldás olyan telepítéseknél alkalmazható, amelyek általában transzformátoron keresztül kapcsolódnak az elektromos hálózathoz, és N-vezető (neutrál/semleges) nélkül működnek. 2. A Smart Anti-PID2000 modult a Huawei SmartLogger és a Huawei inverterrel együtt kell használni.

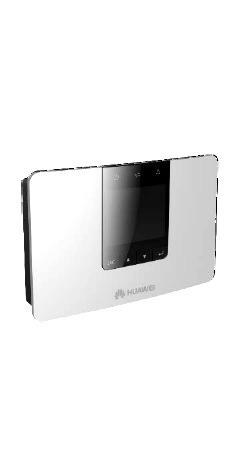

21 SmartLogger1000 Intellektuális jelleg Modbus-TCP protokoll a Huawei NetEco-hoz való csatlakozáshoz IEC a külső megfigyelő rendszerekhez történő csatlakoztatáshoz USB és internetes támogatás adatleolvasáshoz és szoftverfrissítésekhez Automatikus rendszerkeresés és az RS485 cím leképezése Aktív és reaktív teljesítmény távvezérlése Könnyű használat Max. 80 inverter a SmartLogger1000-en RS485 buszonként legfeljebb 30 berendezés Egyszerű telepítés falra, munkalapokra vagy sínekre Megbízhatóság Megbízható kommunikációs tartomány legfeljebb 1000 m Műszaki jellemzők SmartLogger1000 Berendezések vezérlése A kezelt eszközök maximális száma 80 Ellenőrzött intelligens inverterek maximális száma 80 Kommunikációs interfész Ethernet, rézhuzal ETH 1, 10 / 100 Мbit/s RS485 port COM port 3, 4800 / 9600 / bit/s Digitális / analóg bemenet / kimenet Digitális bemenet 4, Digitális kimenet 3, analóg bemenet 2 Adatátviteli protokoll Ethernet ModBus-TCP protokoll, IEC RS485 port MODBUS-RTU protokoll, IEC /103 Kommunikáció Kijelző 3,5" grafikus LCD Fénydiódás kijelzők 3 fénydiódás kijelző WEB Integrált webszerver Bluetooth SUN2000-App USB-port USB Környezet Üzemi hőmérséklet -20 С -tól +60 С-ig (-4 F-tól +140 F-ig) Tárolási hőmérséklet -40 С-től +85 С-ig (-40 F-től +185 F-ig) Relatív páratartalom (páralecsapódás nélkül) 5%-től 95%-ig Elektromos adatok Tápellátás AC 90 V-tól 264 V-ig, 50 Hz / 60 Hz Áramfelhasználás min. 3 W, max. 7 W Mechanikus adatok Méretek (Széles / Magas / Mély) mm (8,9 5,5 2,0 hüvelyk) Védettségi osztály IP20 Szerelési lehetőségek Falra szerelhető, sinre szerelhető, asztali szerelés

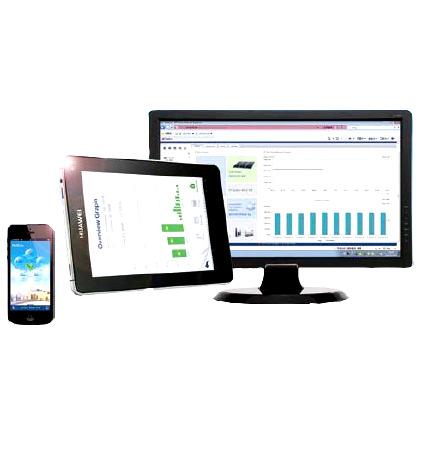

22 NetEco1000S Intelligens Egyszerű hozzáférés a mobileszközzel Megelőző teljesítmény és riasztási jelentések Smart-String-I-V intelligens diagnosztikának a támogatása Könnyű használat Egy kattintásos telepítés a számítógépen A riasztások hiba esetén SMS-ben és ben kerülnek elküldésre Megbízhatóság Hierarchikus alkalmazás CSV fájl formátumban akár 25 évig is tárolható Hálózati struktúra Internet Ethernet RS485 oder PLC Wetterstation Az internet Ethernet RS485 vagy PLC Meteorológiai állomás

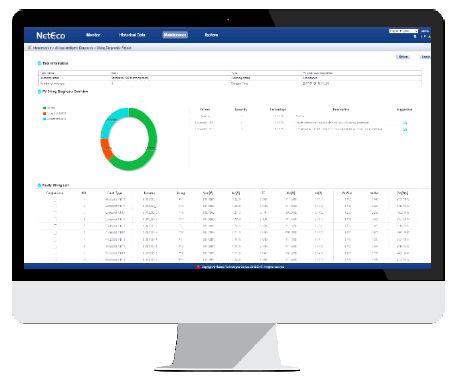

23 Az "áram-feszültség" görbék intelligens diagnosztikája Az "áram-feszültség" görbék intelligens diagnosztikája az "áram-feszültség" görbék sablonjain és a kiterjesztett diagnosztikai algoritmuson alapul. A sztringek aktuális feszültséggörbéjének valós idejű regisztrálásával és elemzésével a fotovoltaikus erőműveknek megnövelhető a működési és karbantartási hatékonysága és alacsonyabb működési költségek célozhatók meg. Intelligens Támogatja az aktuális feszültséggörbék analízisét és diagnosztikáját a berendezés szintjen, a tömbön vagy az inverteren Felismeri a modul hibáit, és automatikusan készít jelentéseket Hatékony Egy kattintásos regisztráció szakember vagy helyszíni felszerelés nélkül Az összes sztring aktuális feszültséggörbéjének valós idejű regisztrálása Automatikus jelentéskészítés percen belül Erfassung mit einem Klick Intelligente I-V-Kurvendiagnoseberichte FusionSolar-Cloud-Verwaltungscenter EMI (Optional) Ethernet RS485/PLC Egy kattintásos regisztráció Jelentéskészítés az "áram-feszültség" görbék intelligens diagnosztikájáról FusionSolar-Cloud irányító központ Elektromágneses interferencia (opció) Ethernet RS485/PLC

24 Az "áram-feszültség" görbék intelligens diagnosztikája Műszaki jellemzők Az "áram-feszültség" görbék intelligens diagnosztikája Konfiguráció Intelligens fotovoltaikus rendszer vezérlőegysége SUN KTL/42KTL/60KTL-HV-D1-001, stb.. Adatgyűjtő SmartLogger2000, SmartLogger1000 Vezérlőrendszer Cloud Administration Center FusionSolar, NetEco1000s Teljesítmény Adatgyűjtés időtartama < 1 másodperc Pontok száma áram-feszültség görbénként 128 Feszültségmérés pontossága 0,5% olv. + 1 számjegy. (olv. > 5, számjegy = 0,3) Árammérés pontossága 0,5% olv. + 2 számjegy. (olv.>0,3, számjegy.=0,006) TÜV-ellenőrzött áramfeszültséggörbék intelligens diagnosztikája Karakterlánc szintű kezelés Az "áram-feszültség" görbék intelligens diagnosztikája Valós idejű ellenőrzés Hibák feltárása Az "áram-feszültség" görbék összehasonlítása Strom [A] Normal Curve Abnormal Curve with Shading on Modules Spannung [V] Abnormal Curve with String Current Mismatch Áram [A] Normál görbe Abnomális görbe leárnyékolt modulok esetén Feszültség [V] Abnormális görbe a sztring eltérései esetén

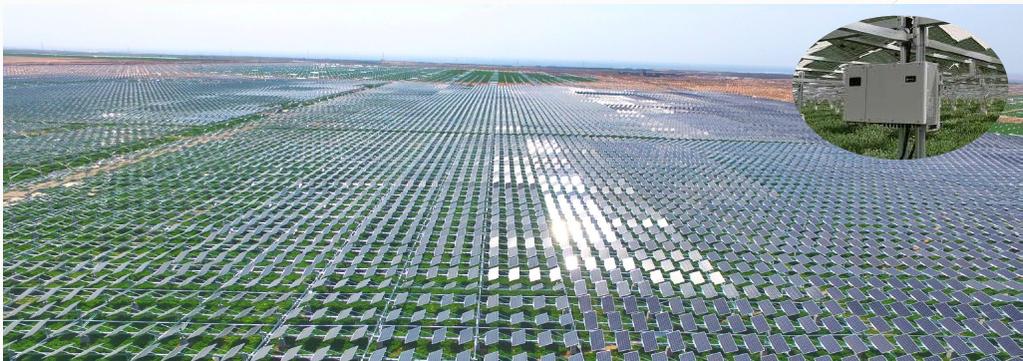

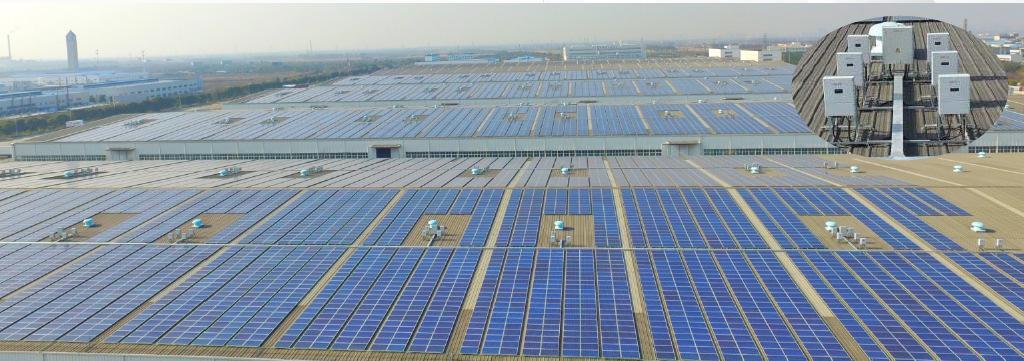

25 Referenciák, FusionSolarral szerelt fotovoltaikus rendszerek A világ legnagyobb egybefüggő fotovoltaikus rendszere, 1 GW, Yanchi megye, a. Ningxia Hui, Kína A világ legnagyobb napkövető rendszere a 700 MW-os fotovoltaikus erőmű, a Hundunzi megyében, Ningxia Hui, Kína A világ legnagyobb, tetőre szerelt, fotovoltaikus erőműve, 300 MW. Hainin, Zhejiang tartomány, Kína

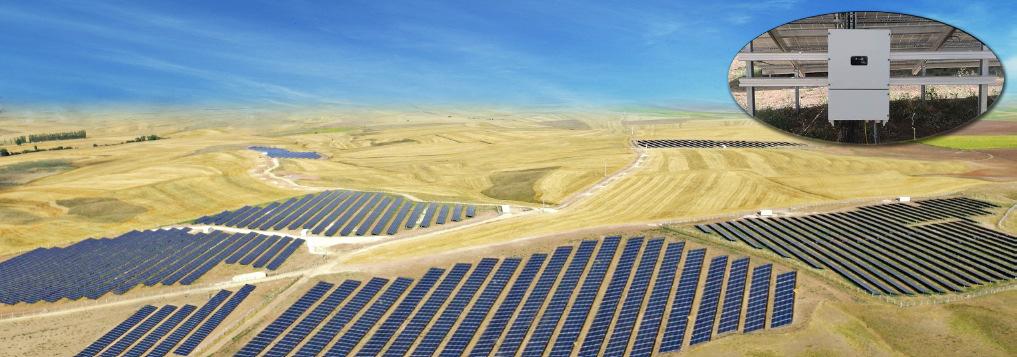

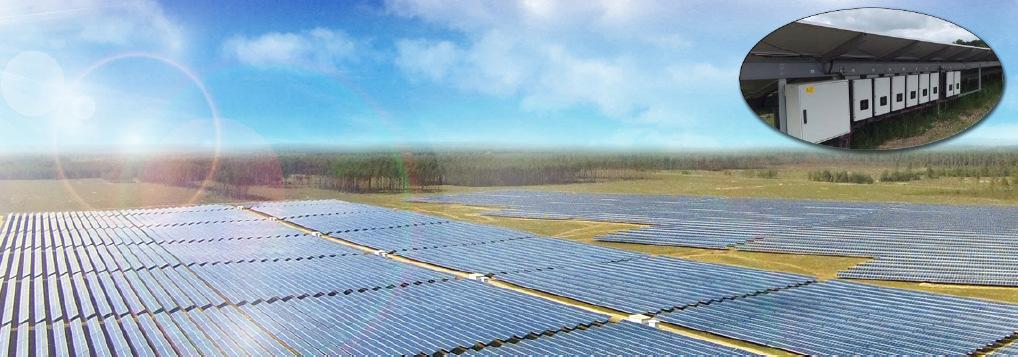

26 Referenciák, FusionSolarral szerelt fotovoltaikus rendszerek Intelligens fotovoltaikus erőmű, 20 MW, Trowbridge, Wiltshire, Egyesült Királyság Intelligens fotovoltaikus erőmű, 20 MW, Krempendorf, Németország Intelligens fotovoltaikus erőmű hegyekben, 6 MW, Corum, Törökország
