1 TERMÉK KATALÓGUS Professzionalitás & Innováció Központi porszívók w w w. s i s t e m a i r. h u

2

3 Sistem Air központi porszívók Tegye jobbá otthona levegőjét, tegye kellemesebbé életét! Központi porszívó 2 Süllyesztett csőrendszer 3 Hangtompító 4 Falicsatlakozó

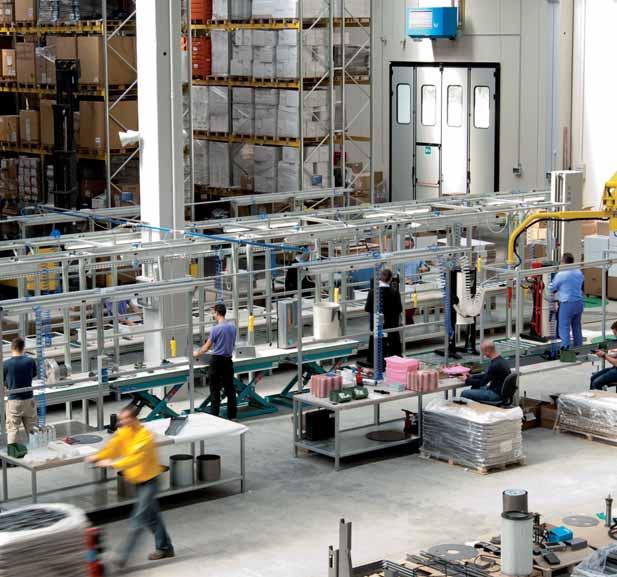

4 Sistem Air, a minőség garanciája: Sistem Air, elismert cégcsoport az egész világon: közvetlen gyári kirendeltség Európa 8 országában és több mint 30 kizárólagos képviselet a világ többi részén. A Sistem Air Csoport célja a központi porszívózás kultúrájának megteremtése. Garancia erre a dinamikusan fejlődő, magas szintű szolgáltatást nyújtó kereskedelmi partnerhálózat, a professzionális és innovatív technológiák alkalmazása, a piacon felmerülő igények legmagasabb szintű kielégítése. Állandó termékfejlesztés, folyamatos technológiai kutatás eredményeként megszülető termékeink minden részletükben kiemelkedő, innovatív jellemzőkkel rendelkeznek. A Sistem Air legújabb termékskáláját a tudatos egységesítésre való törekvés jellemzi. A legmodernebb technológiák alkalmazása garanciát jelent a legmagasabb minőség elérésére, amely tökéletes megoldást nyújt bármilyen piaci igény kielégítésére

5 100% made in Italy Elismert név......az egészvilágon 3

6 Központi porszívózás Valamennyi termékünk az aprólékos tervező munka, a kiváló gyártástechnológia, a piaci igények tudatos kiszolgálása és a színvonalas szolgáltatásra való törekvés eredménye. Így képesek vagyunk a legjobbat nyújtani, bármilyen területen is alkalmazzák termékeinket! Megújult termékskálánk HIGIÉNIKUS ÜZEMMÓD 6. oldal Domestic ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 450 M 2 HIGIÉNIKUS ÜZEMMÓD 12. oldal BAG ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 450 M oldal ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 450 M oldal ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 450 M oldal ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK/EMELETES HÁZAK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 300 M oldal ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK/EMELETES HÁZAK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 300 M 2 c u b e 32. oldal ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 120 M oldal ALKALMAZÁSI TERÜLET: MEGLÉVŐ CSALÁDI HÁZAK/LAKÁSOK - 1 EGYIDEJŰ FELHASZNÁLÓ - MAX. 60 M 2 KÉSZÜLÉKENKÉNT oldal ALKALMAZÁSI TERÜLET: CSALÁDI HÁZAK/LAKÁSOK - MAX. 2 EGYIDEJŰ FELHASZNÁLÓ - MAX. 450 M 2

7 ALTO...MESTERFOKON! oldal ALKALMAZÁSI TERÜLET: PROFESSZIONÁLIS FELHASZNÁLÁS - MAX. 3 EGYIDEJŰ FELHASZNÁLÓ - MAX M oldal ALKALMAZÁSI TERÜLET: PROFESSZIONÁLIS FELHASZNÁLÁS - MAX. 3 EGYIDEJŰ FELHASZNÁLÓ - MAX M 2 Industrial Clean 56. oldal big/small ALKALMAZÁSI TERÜLET: IPARI FELHASZNÁLÁS - MAX. 8 EGYIDEJŰ FELHASZNÁLÓ TARTÁLYONKÉNT 58. oldal ALKALMAZÁSI TERÜLET: IPARI FELHASZNÁLÁS - MODULÁRIS RENDSZER: VÉGTELEN EGYIDEJŰ FELHASZNÁLÓ 60. oldal ÖNTISZTÍTÓBLOKK 64. oldal ALKALMAZÁSI TERÜLET: IPARI FELHASZNÁLÁS - MAX. 8 EGYIDEJŰ FELHASZNÁLÓ TARTÁLYONKÉNT 70. oldal ALKALMAZÁSI TERÜLET: IPARI FELHASZNÁLÁS - MAX. 8 EGYIDEJŰ FELHASZNÁLÓ TARTÁLYONKÉNT 74. oldal ALAPSZERELÉSI ANYAGOK 86. oldal TAKARÍTÓ KÉSZLETEK 93. oldal CSATLAKOZÓK 5

8 Lakossági szektor házak, lakások, üzletek Felhasználóbarát technológia 1 HIGIÉNIKUS ÜZEMMÓD Világelső r Domestic Négy típus: takarítandó felület 450 m 2 6

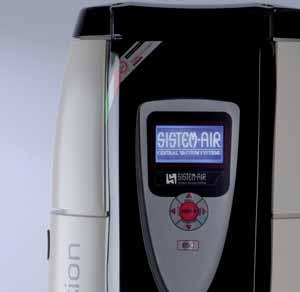

9 Tecno R-evolution: OKOS központi porszívó 10 újdonság, 10 előny ENERGIA TAKARÉKOSSÁG Csökkentettük központi porszívónk villamos fogyasztását megőrizve a mindenkor szükséges szívóerőt (leggyakoribb típusok esetén) 1 Világelső HIBRID TECHNOLÓGIA A BiVac szabadalomnak köszönhetően szabadon dönthet akár használat során is: marad a hagyományos ciklonikus porleválasztásnál vagy választja a higiénikusabb, porzsákos porleválasztást. 1 Világelső MINIMÁLT SZŰRŐTISZTÍTÁS Aluminium szálakkal beszőtt, kúp alakú, vízzel mosható poliészter szűrőbetét. Földelésének köszönhetően csökken a szűrő statikus feltöltődése (kevésbé tapad rá a por), alakjának köszönhetően csökken a porréteg akkumulációja a szőrűbetét alsóbb felületein (ciklonikus üzemmód esetén). INTEGRÁLT CSATLAKOZÓ Szükségtelen fali csatlakozót elhelyezni a készülék közelében: készülékről indítható csatlakozóval szerelve (kizárólag ciklonikus porleválasztás esetén használható). SPECIÁLIS MIKROSZÁLAS PORZSÁK Nagy kapacitású, strapabíró, speciális mikroszálas porzsák: megszűri és tárolja a takarítás során beszívott porokat. Cseréléskor azonnali, pormentes záródással biztosítja a maximális higiéniát. OKOS VEZÉRLÉS A TECNO R-evolution OKOS vezérlése Sistem Air szabadalom. Egyszerű kezelhetőség, könnyen átlátható menüsor, egyedi igények figyelembevétele. Kijelzi a mindekor szükséges karbantartások időszerűségét, letiltja a készülék működését nem rendeltetésszerű használatát esetén, kimutatja az esetleges szerelési bizonytalanságokat. Plusz támogatás a hosszú távú biztonság érdekében. BIZTONSÁGI VÁKUUMSZELEP Magasfokú megbízhatóság: a motor élettartamát jelentősen növeli a lágyindítás és védi a biztonsági vákuumszelep még kritikus körülmények között is. EGYSZERŰ KOMUNIKÁCIÓ A megújult kijelzőn minden esetben megjelennek a rendeltetészerű használat betartását szolgáló karbantartás információk és egyszerűen leolvasható a készülék valamenyi paramétere. KÖNNYEN LEOLVASHATÓ KIJELZŐ A megújult kijelzőn bármikor megjeleníthetők az információk készülék állapotáról és az esetleges tennivalók egyértelműen követhetők. Made in Italy ELEGÁNS OLASZ DESIGN Lenyűgöző az olasz formatervezők kezemunkája: a TECNO R-evolution központi porszívót kár lenne elrejteni! 7

10 Lakossági szektor házak, lakások, üzletek BiVac hibrid technológia: alakítsa igényeihez Bivac hibrid technológia (SISTEM AIR szabadalom) r A TECNO R-evolution okos központi porszívó beszerelésekor kiválaszthatja az igényeinek legmegfelelőbb működési módot: - hagyományos ciklonikus porleválasztás: használat során nincsenek járulékos költségek, elnyújtott karbantartási időszakok, készülékről indítható plusz csatlakozóval. - higiénikus porzsákos üzemmód: nagy kapacitású speciális porzsák, amely megóvja Önt, hogy bármikor közvetlen érintkezésbe kerüljön a porral (nincsenek karbantartások a felhasználó részéről). Minimális szűrőtisztítás (SISTEM AIR szabadalom) A TECNO R-evolution OKOS vezérlésű központi porszívóban alkalmaztuk először az innovatív, aluminium szálakkal beszött, kúp alakú, vízzel mosható, M szűrési osztályú, poliészter anyagú antisztatikus szűrőbetétet. A földelésnek köszönhetően csökken a statikus feltöltődés, azaz a beszívott por kevésbé tapad a szűrőbetét felületére és alakjának köszönhetően, a gravitáció hatására könnyebben lehull az alatta lévő porgyűjtő tartályba. Kiválasztási táblázat IP44 1 egyidejű felhasználó A TECNO R-evolution OKOS központi porszívók lakossági felhasználásra készülnek, és maximálisan 450 m 2 es alapterület takarítására alkalmasak. A hosszútávú, problémamentes működés biztosítása érdekében javasoljuk, hogy a takarítandó felület nagysága alapján válassza ki a megfelelő típusú központi porszívót. Max. takarítható felület TÍPUS KÓD Falicsatlakozók száma Porgyűjtő tartály/ Porzsák kap. BiVac (l) OKOS vezérlés Szűrőbetét felülete (cm 2 ) Betáphálózat (Vac) Motor teljesítmény (kw) Légszállítás (m 3 /h) Max 150 m 2 T. Revolution T 4 21/18 IGEN /240 1, Max 250 m 2 T. Revolution T 7 21/18 IGEN /240 1, Max 350 m 2 T. Revolution T 11 21/18 IGEN /240 1, Max 450 m 2 T. Revolution T 16 21/18 IGEN /240 1,

11 BiVac hibrid átalakítás Átalakító szet tartalma: - Csatlakozó - Bivac porbevezető könyök - Záródugó a beszívó csonkhoz - Bivac lezáró rács (porbevezető tölcsér helyett) - Speciális porzsák (pobevezető könyökre rögzítendő) A ÜZEMMÓD: CIKLONIKUS PORLEVÁLASZTÁS A hibrid technológiának köszönhetően 2 üzemmód közül választhat A1 Rögzítse a csatlakozót (tartozék). A2 Kösse össze a csőhálózatokat a gumi mandzsetták és bilincsek segítségével (tartozékok). B ÜZEMMÓD: HIGIÉNIKUS PORZSÁKOS B3 Tegye be a porzsákot B1 Rögzítse a porbevezető könyököt és dugózza le a beszívó csonkot (tartozékok). B2 Helyezze a lezáró rácsot a porbevezető tölcsér helyére és kösse össze a beszívó csőhálózatot a porbevezető könyökkel(tartozékok). A HIGIÉNIKUS üzemmód számára kifejlesztett speciális porzsák megszűri és tárolja a takarítás során beszívott anyagokat. Kapacitása 18 l. Higiénikus zárófülével, cseréléskor azonnal pormentesen zárható. Megakadályozza, hogy Ön közvetlen érintkezésbe kerüljön a beszívott porral. ENERGIA MEGTAKARÍTÁS fontossága Valamennyi új Sistem Air termék gyártása és felhasználhatósága során kiemelt figyelmet fordítottunk természeti környezetünk megóvására. Ezentúl, a TECNO R-evolution okos központi porszívó két legkeresettebb típusánál 15%-os, illetve 7%-os villamos fogyasztás csökkenést sikerült elérnünk úgy, hogy megmaradt a már korábban is jellemző, kiemelkedően nagy szívóerő. 9

12 Lakossági szektor házak, lakások, üzletek MŰSZAKI JELLEMZŐK A TECNO R-evolution okos központi porszívók burkolata különféle atmoszférikus behatásoknak kiválóan ellenálló, nagy keménységű polipropilén és ABS műanyag. A tervezés és a gyártás valamennyi művelete az érvényben lévő normatívák, úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Termékjellemzők: - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - OKOS vezérlés: kijelzi a karbantartási ciklusok időszerűségét (porgyűjtő tartály ürítés/porzsák csere, szűrőbetét tisztítás, szénkefe csere) és letiltja a működést nem rendeltetésszerű használat esetén; - többszörös szigetelésű, hangelnyelő motortér; - lágyindítású, szénkefés direkthűtésű motor kisebb fogyasztás, nagyobb motorélettartam; - fokozott motorvédelem:vákuumszeleppel és termikus motorvédelemmel. 1 Hangelnyelő zárófedél 2 Elektronikus vezérlőpanelház Bekapcsoló gomb Kifújó nyílás Motortér Vezérlőhálózati kábel (fali csatlakozók) Betápkábel Opcionális jelkábel 12V 100 m A Intelligens kijelző 10 Beszívó nyílás (ciklonikus porleválasztás) Szűrőbetét Burkolat 13 Bivac üzemmód előkészítő nyílása 14 Fogantyú, zárófülek 15 Porgyűjtő tartály 10

13 MÉRETEK ÉS MŰSZAKI PARAMÉTEREK C D Típus TECNO R-evolution Tecno R-evolution 150 Tecno R-evolution 250 Tecno R-evolution 350 Tecno R-evolution 450 Kód T T T T OKOS vezérlés VAN VAN VAN VAN Beszívó cső átmérője Ø mm H G F E x Védettség IP Betáphálózat V ac 220/ / / /240 Frekvencia Hz 50/60 50/60 50/60 50/60 Motor teljesítmény kw 1,25 1,35 1,45 1,50 Áramfelvétel A 5,0 5,6 8,2 9,5 Vezérlőhálózat Vdc Max. légszállítás m 3 /h Max. zárt szívóhatás mbar Szűrőbetét felülete 2 cm A Porgyűjtő tartály kapacitás l BiVac porzsák kapacitása l Kifújás VAN VAN VAN VAN Hangtompító VAN VAN VAN VAN Súly kg 8, Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm B Méret H mm Méret X mm Zajszint kisebb, mint db(a) 70 Megjegyzés: A zajszint értéke nominális. Az értéket módosulhatnak attól függően, hogy a központi porszívó hova és milyen módon kerül beszerelésre. HIGIÉNIKUS üzemmód szerelése Biztonsági vákuumszelep Gépről indítható csatlakozó Kijelző 11

14 Lakossági szektor házak, lakások, üzletek Felhasználóbarát technológia HIGIÉNIKUS ÜZEMMÓD NE POROZZA ÖSSZE MAGÁT BAG Öt típus: takarítandó felület max. 450 m 2 12

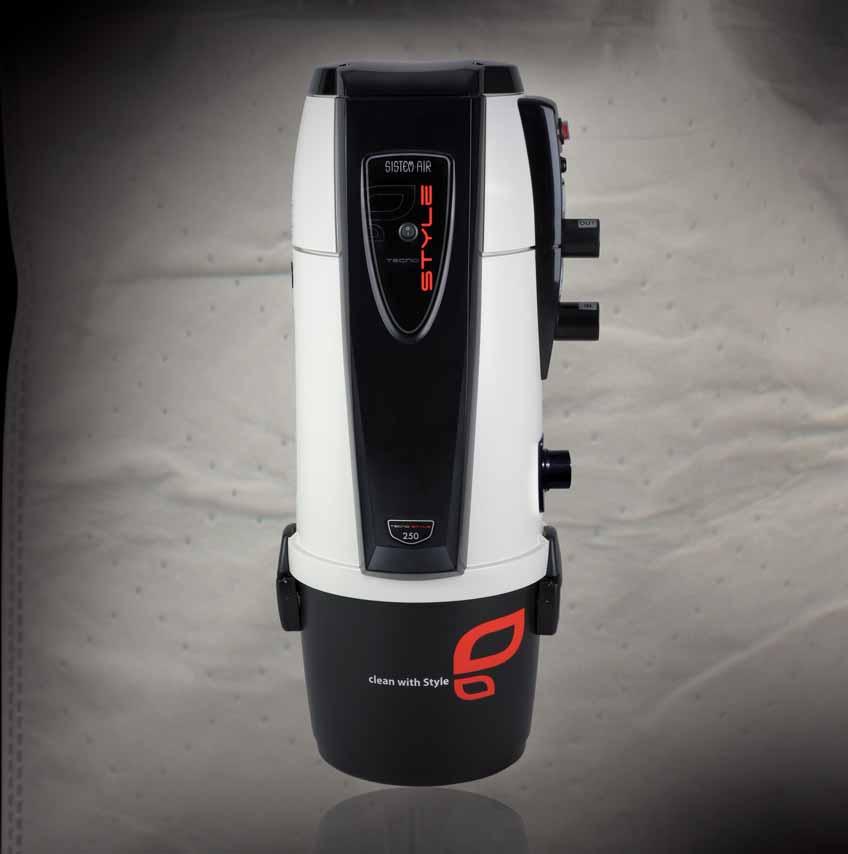

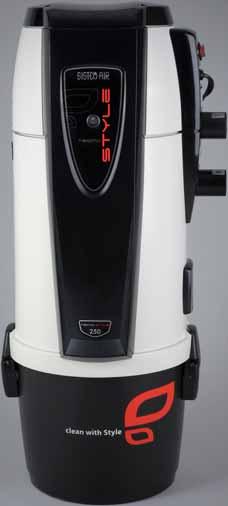

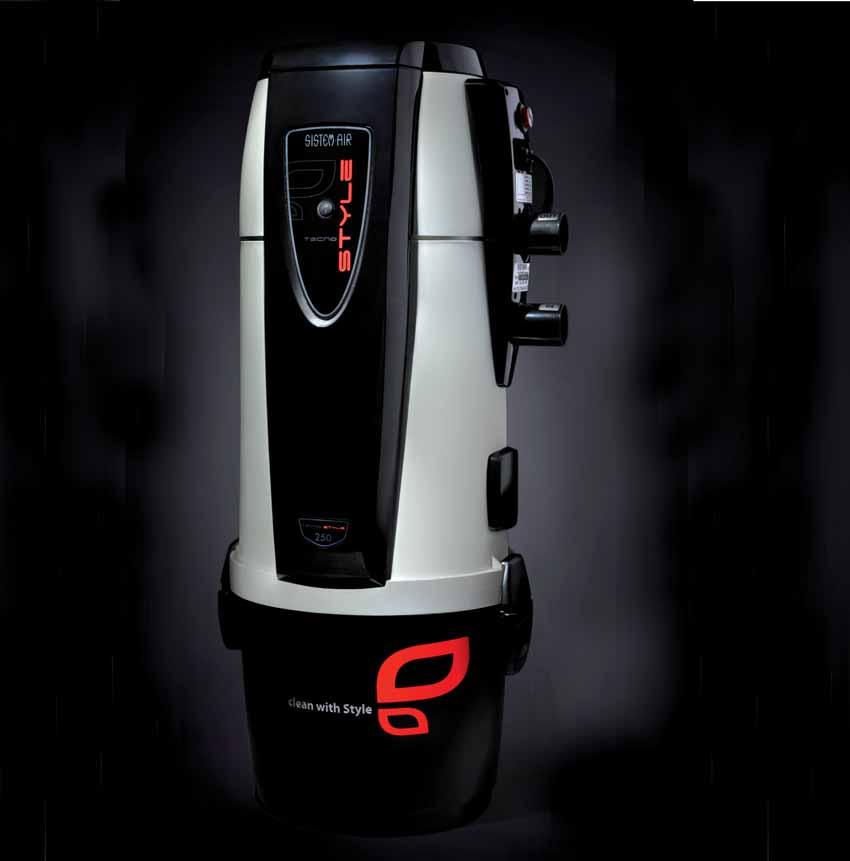

15 Tecno Style Bag HIGIÉNIKUS ÜZEMMÓD 1 HIGIÉNIKUS ÜZEMMÓD higiénikus üzemmód ) Biztonsági vákuum szelep: növeli a motor élettartamát, hosszú távú megbízhatóságát. 2) Nagy kapacitású speciális porzsák: megszűri és tárolja a porszívózás során beszívott anyagokat. 3) Új generációs, FELHASZNÁLÓBARÁT központi porszívó: a hatékonyság és design tökéletes összhangja, megemelt motorvédelemmel. 4) Átfordítható, jobbos/balos csőcsatlakozási lehetőségek. Kiválasztási táblázat IP20 1 egyidejű felhasználó Egyidejűleg kizárólag egy felhasználó használhatja. A hosszútávú, problémamentes működés biztosítása érdekében javasoljuk, hogy a takarítandó felület nagysága alapján válassza ki a megfelelő típusú központi porszívót. A TECNO Style BAG központi porszívó HIGIÉNIKUS üzemmódja minőségi változást hoz a központi porszívózásban. Porleválasztásának köszönhetően ugyanúgy magában hordozza a hagyományos központi porszívó rendszerek összes pozitív tulajdonságait, ugyanakkor mentesíti a Felhasználókat a rendszer negatív tulajdonságaitól! HIGIÉNIKUS ÜZEMMÓD: alapja a nagy kapacitású, speciális porzsák alkalmazása, mely nem csupán tárolja, meg is szűri a beszívott levegőt! A Felhasználó mentesül az összes porral járó, periodikusan kötelezően elvégzendő feladatoktól: nem kell tisztogatni a szűrőbetétet (a motorvédő biztonsági szűrőbetét ugyanúgy benne van) és nem kell ürítgetni a porgyűjtő tartályt (porzsák higiénikusan zárható fülekkel). FELHASZNÁLÓBARÁT központi porszívózással együtt járó HIGIÉNIA már nem csak otthonunknak biztosított, megilleti a használóját is. Max. takarítható felület TÍPUS KÓD Falicsatlakozók száma Max. egyidejű felhasználók Intelligens vezérlés Porgyűjtő tartály kapacitása (l) Szűrőbetét felülete (cm 2 ) Betáphálózat (V ac) Motor teljesítmény (kw) Maximum air flow (m 3 /h) Max 150 m 2 TECNO Style Bag TB 4 1 NINCS /240 1, Max 250 m 2 TECNO Style Bag TB 7 1 NINCS /240 1, Max 350 m 2 TECNO Style Bag TB 11 1 NINCS /240 1, Max 450 m 2 TECNO Style Bag TB 16 1 NINCS /240 1,

16 Lakossági szektor házak, lakások, üzletek MŰSZAKI JELLEMZŐK A TECNO Style központi porszívók burkolata különféle atmoszférikus behatásoknak kiválóan ellenálló, nagy keménységű polipropilén és ABS műanyag. A tervezés és a gyártás valamennyi művelete az érvényben lévő normatívák, úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Termékjellemzők: - nagy kapacitású, higiénikusan zárható speciális porzsák; - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - lágyindítású motor a kisebb fogyasztás és nagyobb motorélettartam érdekében; - vízzel mosható, L osztályú szűrőképességgel rendelkező poliészter szűrőbetét; - biztonsági vákuumszelep a megbízhatóság növelése érdekében; - egyfázisú szénkefés elektromotorok; - intelligens motorvédelmi elektronika: túlmelegedés esetén kikapcsolja, majd automatikusan visszakapcsolja a motort. B 1 2 Hangelnyelő zárófedél Vezérlőpanel ( A = tip. 250; B = tip. 450) A Vezérlőpanelház Bekapcsoló gomb Motortér Vezérlőhálózati kábel (fali csatlakozók) Betápkábel Kifújó nyílás 10 Szűrőbetét 11 Burkolat 12 Beszívó nyílás 13 Fogantyú, zárófülek 14 Porgyűjtő tartály 14

17 Tecno Style Bag HIGIÉNIKUS ÜZEMMÓD MÉRETEK ÉS MŰSZAKI PARAMÉTEREK TECNO Style Bag C D Típus Típus TECNO Style 150 TECNO Style 250 TECNO Style 350 TECNO Style TB TB TB TB Intelligens vezérlés NINCS NINCS NINCS NINCS Beszívó cső átmérője Ø mm H G F E x Védettség IP Betáphálózat V ac 220/ / / /240 Frekvencia Hz 50/60 50/60 50/60 50/60 Motor teljesítmény kw 1,25 1,35 1,45 1,50 Áramfelvétel A 5,0 5,6 8,2 9,5 Vezérlőhálózat Volt dc Max. légszállítás m 3 /h Max. zárt szívóhatás mbar Szűrőbetét felülete cm Porgyűjtő tartály kapacitása l A Kifújás VAN VAN VAN VAN Hangtompító VAN VAN VAN VAN Súly kg Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm Méret H mm B Méret X mm Zajszint kisebb, mint db(a) 70 Megjegyzés: A zajszint értéke nominális. Az értéket módosulhatnak attól függően, hogy a központi porszívó hova és milyen módon kerül beszerelésre. A KÖZPONTI PORSZÍVÓ RÖGZÍTÉSE CSATLAKOZTATÁS A CSŐHÁLÓZATOKHOZ Kifújórács VILLAMOS BEKÖTÉS Hangtompító Vezérlőhálózati kábel bekötése (12 V dc) (Fali csatlakozók) Betápkábel bekötése Kifújó cső Beszívó cső A központi porszívókat a csomagolásban megtalálható rögzítő kengyelre kell felakasztani. A kengyelt a megfelelő tipplik és csavarok segítségével vízszintesen, stabilan kell a falra rögzíteni figyelembe véve, hogy előfordulhat a gép súlyánál 7/8-szor nehezebb súlyt is képes legyen biztonságosan megtartani (olvassa el figyelmesen a fenti táblázatot). MEGJ.: A központi porszívót a földtől minimum 10 cm magasan kell elhelyezni, hogy a porgyűjtő tartály levehető legyen. 15

18 Lakossági szektor házak, lakások, üzletek MINI típus Öt típus: takarítandó felület max. 450 m 2 16

19 ) Biztonsági vákuum szelep: növeli a motor élettartamát, hosszú távú megbízhatóságát. 2) Szerviz csatlakozó: megoldás a készülék közelében lévő felületek kényelmes takarítására. 3) Átfordítható, jobbos/balos csőcsatlakozási lehetőségek 4) Központi porszívóink legújabb generációja: hatékonyság és design tökéletes összhangja Kiválasztási táblázat IP20 1 egyidejű felhasználó Egyidejűleg kizárólag egy felhasználó használhatja. A hosszútávú, problémamentes működés biztosítása érdekében javasoljuk, hogy a takarítandó felület nagysága alapján válassza ki a megfelelő típusú központi porszívót. A TECNO Style lágy indítású motorjainak köszönhetően jelentősen nőtt a készülék élettartama, a motortérben elhelyezett plusz hangszigetelésés által pedig a piac egyik leghalkabb központi porszívója. Max. takarítható felület TÍPUS KÓD Falicsatlakozók száma Max. egyidejű felhasználók Intelligens vezérlés Porgyűjtő tartály kapacitása (l) Szűrőbetét felülete (cm 2 ) Betáphálózat (V ac) Motor teljesítmény (kw) Maximum air flow (m 3 /h) Max 150 m TECNO Style MINI TER 4 1 NINCS /240 1, TECNO Style TER 4 1 NINCS /240 1, Max 250 m 2 TECNO Style TER 7 1 NINCS /240 1, Max 350 m 2 TECNO Style TER 11 1 NINCS /240 1, Max 450 m 2 TECNO Style TER 16 1 NINCS /240 1,

20 Lakossági szektor házak, lakások, üzletek MŰSZAKI JELLEMZŐK A TECNO Style központi porszívók burkolata különféle atmoszférikus behatásoknak kiválóan ellenálló, nagy keménységű polipropilén és ABS műanyag. A tervezés és a gyártás valamennyi művelete az érvényben lévő normatívák, úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Termékjellemzők: - Szerviz csatlakozó - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - lágyindítású motor a kisebb fogyasztás és nagyobb motorélettartam érdekében; - vízzel mosható, L osztályú szűrőképességgel rendelkező poliészter szűrőbetét; - biztonsági vákuumszelep a megbízhatóság növelése érdekében; - egyfázisú szénkefés elektromotorok; - intelligens motorvédelmi elektronika: túlmelegedés esetén kikapcsolja, majd automatikusan visszakapcsolja a motort. 1 2 Hangelnyelő zárófedél Vezérlőpanel Bekapcsoló gomb Kifújó nyílás Motortér Vezérlőhálózati kábel (fali csatlakozók) Betápkábel Service bemeneti kapcsoló Beszívó nyílás Szűrőbetét Szállítószalag kúp Burkolat Szerviz csatlakozó 14 Fogantyú, zárófülek 15 Porgyűjtő tartály 18

21 MÉRETEK ÉS MŰSZAKI PARAMÉTEREK C D Típus Típus TECNO Style MINI TECNO Style 150 TECNO Style TECNO Style 250 TECNO Style 350 TECNO Style TER TER TER TER TER H G F E x Intelligens vezérlés NINCS NINCS NINCS NINCS NINCS Beszívó cső átmérője Ø mm Védettség IP Betáphálózat V ac 220/ / / / /240 Frekvencia Hz 50/60 50/60 50/60 50/60 50/60 Motor teljesítmény kw 1,25 1,25 1,35 1,45 1,50 Áramfelvétel A 5,0 5,0 5,6 8,2 9,5 Vezérlőhálózat Volt dc Max. légszállítás m 3 /h Max. zárt szívóhatás mbar Szűrőbetét felülete cm B A Porgyűjtő tartály kapacitása l Kifújás VAN VAN VAN VAN VAN Hangtompító VAN VAN VAN VAN VAN Súly kg 8, Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm Méret H mm Méret X mm Zajszint kisebb, mint db(a) 70 Megjegyzés: A zajszint értéke nominális. Az értéket módosulhatnak attól függően, hogy a központi porszívó hova és milyen módon kerül beszerelésre. A KÖZPONTI PORSZÍVÓ RÖGZÍTÉSE CSATLAKOZTATÁS A CSŐHÁLÓZATOKHOZ Kifújórács VILLAMOS BEKÖTÉS Hangtompító Vezérlőhálózati kábel bekötése (12 V dc) (Fali csatlakozók) Betápkábel bekötése Kifújó cső Beszívó cső A központi porszívókat a csomagolásban megtalálható rögzítő kengyelre kell felakasztani. A kengyelt a megfelelő tipplik és csavarok segítségével vízszintesen, stabilan kell a falra rögzíteni figyelembe véve, hogy előfordulhat a gép súlyánál 7/8-szor nehezebb súlyt is képes legyen biztonságosan megtartani (olvassa el figyelmesen a fenti táblázatot). MEGJ.: A központi porszívót a földtől minimum 10 cm magasan kell elhelyezni, hogy a porgyűjtő tartály levehető legyen. 19

22 Lakossági szektor házak, lakások, üzletek AJÁNDÉK takarító készlettel Négy típus: takarítandó felület max. 450 m 2 20

23 Portörlő fej Résszívó Padlótisztító fej AJÁNDÉK takarító készlet tartalma Kiválasztási táblázat IPX4 1 egyidejű felhasználó Egyidejűleg kizárólag egy felhasználó használhatja. A hosszútávú, problémamentes működés biztosítása érdekében javasoljuk, hogy a takarítandó felület nagysága alapján válasszuk ki a megfelelő típusú központi porszívót. Minden SPEEDY központi porszívónkhoz AJÁNDÉKBA adunk egy tradicionális indítású, komplett takarító készletet, amellyel valamennyi általános takarítási művelet könnyedén elvégezhető. Max. takarítható felület TÍPUS KÓD Falicsatlakozók száma Max. egyidejű felhasználók Intelligens vezérlés Porgyűjtő tartály kapacitása (l) Szűrőbetét felülete (cm 2 ) Betáphálózat (V ac) Motor teljesítmény (kw) Légszállítás (m 3 /h) Max 150 m 2 Speedy NINCS /240 1, Max 250 m 2 Speedy NINCS / Max 350 m 2 Speedy NINCS /240 1, Max 450 m 2 Speedy NINCS /240 1,

24 MŰSZAKI JELLEMZŐK A SPEEDY központi porszívók burkolata különféle atmoszférikus behatásoknak kiválóan ellenálló, nagy keménységű polipropilén és ABS műanyag. A tervezés és a gyártás valamennyi művelete az érvényben lévő normatívák, uniós előírások szigorú betartásával történt. Ezentúl, különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények megfelelő szintű kielégítésére. Termékjellemzők: - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - egyfázisú szénkefés, direkthűtésű motorok; - vízzel mosható, L osztályú szűrőképességgel rendelkező poliészter szűrőbetét; - biztonsági vákuumszelep a megbízhatóság növelése érdekében; - intelligens motorvédelmi elektronika: túlmelegedés esetén kikapcsolja, majd automatikusan visszakapcsolja a motort. 1 2 Vezérlőhálózati kábel (falicsatlakozók) Betápláló kábel 3 4 Hangelnyelő záró fedél Hangelnyelő borítás Bekapcsoló gomb Motor egység Burkolat 8 9 Kifújó nyílás Szűrőbetét 10 Beszívó nyílás 11 Fogantyú, záró fülek Porgyűjtő tartály Porbevezető tölcsér 22

25 H F G E MÉRETEK ÉS MŰSZAKI PARAMÉTEREK ADATOK SPEEDY Típus Kód Speedy 150 Speedy 250 Speedy 350 Speedy Intelligens vezérlés NINCS NINCS NINCS NINCS Beszívó cső átmérője Ø mm Védettség IP X4 X4 X4 X4 Betáphálózat V Ac 220/ / / /240 A C D Frekvencia Hz 50/60 50/60 50/60 50/60 Motor teljesítmény kw 1,25 1,35 1,45 1,9 Áramfelvétel A 5,0 5,6 6,3 8,8 Vezérlőhálózat V dc Max. légszállítás m 3 /h Max. zárt szívóhatás mbar Szűrőbetét felülete cm Porgyűjtő tartály kapacitása l Kifújás VAN VAN VAN VAN B Hangtompító VAN VAN VAN VAN Súly kg 8, Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm Méret H (min.) mm Zajszint kisebb, mint db(a) 70 Megjegyzés: A zajszint értéke nominális. Az értéket módosulhatnak attól függően, hogy a központi porszívó hova és milyen módon kerül beszerelésre. A SPEEDY központi porszívók átfordítható csőhálózati csatlakozással rendelkeznek: beköthetők jobb- és baloldalról egyaránt. Az összes SISTEM AIR klasszikus központi porszívó gumimandzsettával csatlakoztatható a csőhálózatokra. Ennek előnye, az oldható rögzítésen túl, hogy mindenfajta átalakítás nélkül illeszthető az 50 mm-es és a 2 -os csőrendszerhez egyaránt. 23

26 Lakossági szektor Emeletes épületek HIGIÉNIKUS ÜZEMMÓD NE POROZZA ÖSSZE MAGÁT Két típus: takarítandó felület max. 300 m 2 24

27 NEW A T-Box központi porszívó bárhova és bárhogyan beépíthető: egyszerű alapszerelésének köszönhetően minden épületnél találunk olyan helyet, ahol elfér és átgondolt külsejének köszönhetően feltűnés nélkül illeszkedik bármilyen jellegű lakókörnyezet világába. Kiválasztási táblázat IP40 1 egyidejű felhasználó A T-BOX központi porszívó a speciális készülékcsaládunk legújabb darabja. Olyan lakásokba szántuk, ahol nincs elegendő hely a tradícionális készülékek elhelyezésére, ès amelyekben számít az esztétikus termékmegjelenés. Ez a berendezés illeszthető az igényes lakások belső világába, de szükség esetén tehetjük akár lakáson kívülre, pl. erkélyre, lépcsőházba Általános jellemzők A T-BOX központi porszívók lakossági felhasználásra készültek. Legfontosabb általános jellemzőik a következők: Falra szerelhető kivitel rejtett csatlakozásokkal Javasolt takarítható felület: 30m 2 -től 300 m 2 -ig Kizárólag egy egyidejű felhaszálásra alkalmas 50 mm és 2 -os átmérőjű csőhálózatokra csatlakoztatható (speciális esetekben 40 mm-es csővel is szerelhető, bővebben LSD későbbi fejezetek) Betáphálózat 220/240 V ac Nem alkalmas 24 órás folyamatos használatra Választható felületi vagy csőhálózati kifújási lehetőségek Elhelyezhető beltéri helyiségekben vagy kültéren, időjárási anomáliáktól védett helyeken TÍPUS Jav. takarítható felület KÓD Javasolt fali csatlakozószám Max. egyidejű felhasználók T-BOX m T-BOX m CSOMAGOLÁS TARTALMA T-BOX T-BOX 150/300 KÖZPONTI PORSZÍVÓ SZERELŐLAP (KÜLÖN RENDELENDŐ) Kód Szerelőlap T-BOX Készülék burkolat Takarófedelek (burkolatra szerelve) Motorblokk Szerelőlap 25

28 Lakossági szektor Emeletes épületek Műszaki jellemzők A T-BOX központi porszívók külső burkolata olyan műanyagból készült, amelyet kiváló mechanikus ès atmoszférikus ellenállóság jellemez. A tervezés ès a gyártás valamennyi művelete az èrvényben lévő normativák ès úniós előírások szigorú betartásával történt. Különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő ès a használat során felmerülő egyéb igények magas szintű kielégítésére. A termék legfontosabb műszaki jellemzői a következők: Merev polipropilén műanyag burkolat Fém szerelőlap ABS ès polipropilén füleletvédelem Hangelnyelő motortér (hangkibocsátása alacsonyabb, mint 70 db A). Kétoldali csőcsatlakozási lehetőség Egyfázisú szénkefés motorok Biztonsági vákuumszelep a megbízhatóság növelése èrdekében Speciális mikroszálas porzsák (kapacitás 12 l) Vízzel mosható, M osztályú szűrőbetét Lágyindítás a kisebb fogyasztás ès hosszabb motorélettaram èrdekében Termikus motorvédelem, automatikus kioldás ès visszakapcsolás Vezérlőhálózat 12 V dc Intelligens vezérlőpanel csatlakoztatási lehetőség Kompatibilis az összes Sistem Air takarító fejjel 12 Műszaki adattábla Felületi kifújó nyílás 1 Felületi kifújó nyílás elzáró 2 Felső takarófedél Biztonsági hőszonda Villamos vezérlőpanel Hangelnyelő motorburkolat 5 14 Motorblokk Motortér 6 Biztonsági vákuumszelep 7 15 Porzsák Biztonsági szűrőbetét 8 Zár 9 Alsó takarófedél 10 Külső burkolat Kifújó csőcsatlakozás 17 Beszívó csőcsatlakozás 18 Hangelnyelő burkolat 26

29 Méretek és műszaki paraméterek Egyidejűleg kizárólag egy felhasználó használhatja. A hosszútávú, problémamentes működés èrdekében javasoljuk, hogy a takarítandó felület nagyság alapján válasszon megfelelő típusú központi porszívót (egyenértékű csőhossz). További választási szempont lehet még a készülék ès/vagy a porgyűjtő tartály mérete, a biztonsági szűrőbetét felülete. A speciális 40 mm-es csőrendszer beszerelése kizárólag a T-BOX 150-es készülék esetén lehetséges. Csak abban az esetben, ha a takarítandó felület egy szinten helyezkedik el, mérete nem haladja meg a 150 m 2 -t, ès max. 3 fali csatlakozó került felszerelésre. Minden egyéb esetben a standard 50 mm-es csőrendszer használata szükséges T-Box Típus Kód T-BOX 150 T-BOX Jav. takarítható felület m Betáphálózat V ac 220/ /240 Frekvencia Hz 50/60 50/60 Motor teljestímény kw 1,25 1,35 Áramfelvétel A 5 5, Vezérlőhálózat V dc Max. légszállítás m 3 /h Max. zárt szívóhatás mbar Biztonsági szűrőbetét cm Porzsák kapacitás l Súly kg Szélesség mm Magasság mm Mélység mm Beszívó nyílás Ø mm 40/50/2 40/50/2 Kifújó nyílás Ø mm 40/50/2 40/50/2 Zajszint db(a) 70 Beépítési lehetőségek N. B: A zajszint értéke nominális. A pontos èrték függvénye, hogy a készülék hova ès milyen módon kerül beszerelésre. A T-BOX központi porszívó kifújását az alapján határozzuk meg, hogy a készülék hova került felszerelésre: A) kültér esetén nem szükséges kifújó csőhálózat kiépítése, a kifújt levegő a készülék felületén távozik; B) beltér estén csatlakoztatni kell hozzá a kifújó csőhálózatot a standard kiépítési szabályok betartásával. Air - IN A Air - OUT Felületi kifújás a zárófedél nyílásain keresztül AIR - IN B Air - OUT Kifújás kifújó csőrendszeren keresztül Air - IN AIR - OUT AIR - IN 27

30 Lakossági szektor Emeletes épületek HIGIÉNIKUS ÜZEMMÓD NE POROZZA ÖSSZE MAGÁT Két típus: takarítandó felület max. 300 m 2 28

31 A Wolly 2 központi porszívó bárhova és bárhogyan beépíthető: egyszerű alapszerelésének köszönhetően minden épületnél találunk olyan helyet, ahol elfér és átgondolt külsejének köszönhetően feltűnés nélkül illeszkedik bármilyen jellegű lakókörnyezet világába. Kiválasztási táblázat IP44 1 egyidejű felhasználó A Wolly 2 központi porszívó egyaránt szerelhető beltérbe és kültérbe is. Illeszthető 40 mm (maximum 3 fali csatlakozóval), 50 mm-es és 2 -os csőrendszerekhez. A kifújást megoldhatjuk jobbról vagy balról, de kifújó csőhálózat nélküli felületi kifújásra is van lehetőség. Minden Wolly2 központi porszívónkhoz AJÁNDÉKBA adunk egy tradicionális indítású, komplett takarító készletet, amellyel valamennyi általános takarítási művelet könnyedén elvégezhető. Portörlő fej Résszívó Padlótisztító fej AJÁNDÉK takarító készlet tartalma Max. takarítható felület Típus KÓD Falicsatlakozók száma Max. egyidejű felhasználók Beszívó cső Ø (mm) Kifújó cső Ø (mm) Porzsák kapacitása (l) Szűrőbetét felülete (cm 2 ) Betáphálózat (V ac) Max 150 m2 Wolly /50/2 40/50/ /240 1, Max 300 m2 Wolly /50/2 40/50/ /240 1, Motor teljestímény (kw) Légszállítás (m 3 /h) BEÉPÍTÉSI LEHETŐSÉGEK Felületi kifújás Kifújás csőhálózatba OUT OUT OUT OUT OUT OUT IN IN IN IN IN IN Jobbos beszívás Felületi kifújás Balos beszívás Felületi kifújás Jobbos kifújás/ beszívás Balos kifújás/ beszívás Balos beszívás Jobbos kifújás Jobbos beszívás Balos kifújás 29

32 Lakossági szektor Emeletes épületek MŰSZAKI JELLEMZŐK A Wolly 2 központi porszívó tervezésének és a gyártásának valamennyi művelete az érvényben lévő normatívák, úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a helykihasználás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Termékjellemzők: - felületi kifújási lehetőség (csőhálózat nélkül) vagy kifújási csőhálózaton keresztül; - kétoldali beszívó csatlakozás:jobbról és balról is beköthető csőhálózatok; - lágyindítású motor a kisebb fogyasztás és nagyobb motorélettartam érdekében; - vízzel mosható, L osztályú szűrőképességgel rendelkező poliészter szűrőbetét; - biztonsági vákuumszelep a megbízhatóság növelése érdekében; - egyfázisú szénkefés elektronikus motor; - intelligens motorvédelmi elektronika: túlmelegedés esetén kikapcsolja, majd automatikusan visszakapcsolja a motort. 1 Illesztőfül 2 Felületi kifújó nyílás Műszaki adattábla 15 3 Felületi kifújó nyílás záró 4 Felső takarófedél 5 Biztonsági hőszonda 6 Hangelnyelő burkolat 7 Hangelnyelő szivacs Kifújó nyílás 16 8 Motortér Vezérlőpanel Biztonsági vákuumszelep Biztonsági szűrőbetét Zár Motortér takarólap Rögzítőfülek Hangelnyelő borítás Alsó takarófedél Beszívó nyílás Fali takarófedél Porzsák Illesztőfül 30

33 MÉRETEK ÉS MŰSZAKI PARAMÉTEREK Wolly 2 Típus Kód Wolly2 150 Wolly WOLLY 2 KÖZPONTI PORSZÍVÓ EGYSÉGEI Wolly 2 süllyesztő doboz Max. takarítható felület m Betáphálózat V ac 220/ /240 Frekvencia Hz 50/60 50/60 Motor teljesítmény kw 1,25 1,35 Áramfelvétel A 5,0 5,6 Vezérlőhálózat V dc Max. légszállítás m 3 /h Max. zárt szívóhatás mbar Szűrőbetét felülete cm Porzsák kapacitása lt Súly kg 9 9 Szélesség mm Magasság mm Mélység mm Beszívó nyílás Ø mm 40/50/2 40/50/2 Kifújó nyílás Ø mm 40/50/2 40/50/2 Zajszint kisebb, mint db(a) 70 Megjegyzés: A zajszint értéke nominális. Az értéket módosulhatnak attól függően, hogy a központi porszívó hova és milyen módon kerül beszerelésre. KÓD LEÍRÁS Menny. Egység WOLLY 2 SÜLLYESZTŐ DOBOZ** 1 *Fedlappal szerelve WOLLY 2 MOTORBLOKK KÓD LEÍRÁS Menny. Egység WOLLY 2 KOMPLETT MOTORBLOKK. 150 M WOLLY 2 KOMPLETT MOTORBLOKK 300 M 2 1 WOLLY 2 FALON KÍVÜL Wolly 2 falon kívüli keret KÓD LEÍRÁS Menny. Egység WOLLY 2 FALON KÍVÜLI KERET* 1 *a termékkel együtt szerelhető 31

34 Lakossági szektor Kis lakások, apartmanok, hobby helyiségek, garázsok HIGIÉNIKUS ÜZEMMÓD NE POROZZA ÖSSZE MAGÁT c u b e Takarítandó felület max. 120 m 2 32

35 A csőhálózati bekötéseket, a betáphálózati és vezérlőhálózati gyorscsatlakozókat az alapszereléskor kell rögzíteni a szerelőlap megfelelő részeire. A szerelőlap csatlakozási pontjai illeszkednek a készülék hátuljára. Beüzemeléskor a készüléket egyszerűen toljuk rá az előre kábelezett, bekötött szerelőlapra. Kiválasztási táblázat IP44 1 egyidejű felhasználó A CUBE központi porszívót kis méretének köszönhetően olyan lakásokba ajánljuk felszerelni, ahol nincs elegendő hely egy klasszikus központi porszívó elhelyezésére. Alapszereléséhez kifejlesztett speciális csőrendszer kisebb átmérőjének köszönhetően a csőrendszer helyigénye is kisebb és nagyobb szívóerőt produkál: a készülékhez maximálisan 3 fali csatlakozó csatlakoztatható. Portörlő fej Minden CUBE központi porszívónkhoz AJÁNDÉKBA adunk egy tradicionális indítású, komplett takarító készletet, amellyel valamennyi általános takarítási művelet könnyedén elvégezhető. Résszívó Padlótisztító fej AJÁNDÉK takarító készlet tartalma Max. takarítandó felület Típus KÓD Falicsatlakozók száma Max. egyidejű felhasználók Csőhálózat átmérője Ø (mm) Porzsák kapacitása (l) Biztonsági szűrőbetét Betáphálózat (V ac) Motor teljesítmény (kw) Max 120 m2 Sistem Cube VAN 220/ Max. légszállítás (m 3 /h) A CUBE központi porszívó beépítési lehetőségének néhány példája 33

36 Lakossági szektor Kis lakások, apartmanok, hobby helyiségek, garázsok MŰSZAKI JELLEMZŐK A CUBE központi porszívók tervezésének és a gyártásának valamennyi művelete az érvényben lévő normatívák, úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Termékjellemzők: - csőhálózati, betáp- és vezérlőhálózati gyors csatlakozásokkal előszerelt szerelőlap; - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - eldobható papír porzsák, 5 l-es porgyűjtő kapacitás; - vízzel mosható, biztonsági szűrőbetét; - direkthűtésű egyfázisú szénkefés elektromotorok; - intelligens motorvédelmi elektronika: túlmelegedés esetén kikapcsolja, majd automatikusan visszakapcsolja a motort Zárófedél Porzsák Burkolat Rögzítő tüske Beszívó nyílás Tömítés Illesztő furat Bekapcsoló gomb Biztonsági szűrőbetét Hőkioldó Motor Motor fedél Vezérlő panel Tömítés Vezérlőhálózati csatlakozó Betáphálózati csatlakozó Kifújó nyílás Tömítés Rögzítő tüske 17 Villamos doboz 14 Vezérlőhálózati csatlakozó 15 Betáphálózati csatlakozó Beszívó nyílás Kifújó nyílás SZERELŐLAP BEKÖTÉSE 1 - Bekötni a betáp- és vezérlőhálózat bejövő vezetékeit a szerelőlap megfelelő csatlakozóiba. 2 - Rögzíteni a csatlakozópanelt a szerelőlapba, ügyelve a megfelelő pozícionálásra

37 MÉRETEK ÉS MŰSZAKI PARAMÉTEREK Sistem Cube Típus Kód Sistem Cube Max. egyidejű felhasználók 1 Max. takarítandó felület m Max. fali csatlakozó 3 Takarító készlet VAN Betáp hálózat V ac 220/240 Frekvencia Hz 50/60 Motor teljesítmény kw 1 Áramfelvétel A 4,5 Max. légszállítás m 3 /h 178 Max. zárt szívóhatás mbar 245 Vezérlőhálózat V dc 12 Biztonsági szűrőbetét VAN Porzsák kapacitása l 5 Súly Kg 4 Szélesség mm 290 Magasság mm 310 Mélység mm 290 Beszívó nyílás Ø mm 40 Kifujó nyílás Ø mm 40 Zajszint kisebb, mint db(a) 70 Megjegyzés: A zajszint értéke nominális. Az értéket módosulhatnak attól függően, hogy a központi porszívó hova és milyen módon kerül beszerelésre. A KÖZPONTI PORSZÍVÓ RÖGZÍTÉSE A CUBE központi porszívó az előre kábelezett szerelőlapra (kód ) gyorscsatlakozókkal egyszerűen rögzíthető. Felszereléskor ügyeljünk a megfelelő pozícionálásra! 35

38 Lakossági szektor Meglévő és új épületek rombolás nélkül HIGIÉNIKUS ÜZEMMÓD NE POROZZA ÖSSZE MAGÁT Két típus: takarítandó felület max. 60 m 2 36

39 A Jolly központi porszívónak minimális a helyigénye. A porzsák cseréje gyorsan és higiénikusan elvégezhető Rombolás nélkül, akár falon kívül is felszererelhető. Dekorfedlapoknak, lefesthetőségének köszönhetően bármilyen belső térbe esztétikusan illeszkedik. Termékjellemzők IP20 1 egyidejű felhasználó A Jolly központi porszívót elsősorban meglévő épületekbe ajánljuk, mivel működéséhez nincs szükség csőhálózat kiépítésésére, azaz rombolás nélkül beszerelhető. A készüléken található csatlakozóba 9 vagy 12 méteres gégecső illeszthető (takarítható felület kb 60 m 2 ). A Jolly központi porszívó sokféle beépítési lehetőségének köszönhetően, több készülék alkalmazásával, nagyobb alapterületű épületek takarításához is megfelelő. A Jolly Contakt központi porszívó minden műszaki paraméterében megegyezik a Jollyval. Az egyetlen különbség, hogy Jolly Contactot használhatjuk nyélen kapcsolható, távvezélet takarító készlettel. Max. takarítandó felület Max 45/60 m2 Típus KÓD Falicsatlakozók száma Max. felhasználók Vezérléses gégecsővel haszn. Ø (mm) Porzsák kapacitása (l) Betáp hálózat (V ac) Motor teljesítmény (kw) Max. légszállítás (m 3 /h) JOLLY NEM 3 220/ JOLLY Contact IGEN 3 220/

40 Lakossági szektor Meglévő és új épületek rombolás nélkül MŰSZAKI JELLEMZŐK - ABS műanyag ház - Festhető külső burkolat - Eldobható porzsák, kapacitása 3 liter - Porzsáktartó higiénikus porzsákcserét biztosít - Visszajelző lámpa: jelzi ha a porzsák megtelt - Szénkefés egyfázisú elektromotor - Intelligens motorvédelem túlmelegedés esetére - Távvezérelt gégecsővel működik (csak Jolly Contact) Felső takarófedél Keret Olvadó biztosíték Bekapcsoló gomb (Jolly ) Feszültség alá helyezés (Jolly Contact) Beszívó nyílás Gégecső csatlakozó Visszajelző lámpa: porzsák csere Fülrögzítő alsó ajtó Motorvédő biztonsági szűrő Porzsák tartó Rögzítő fül alsó ajtó Alsó takarófedél Szivacs hely (süllyesztő doboz nélküli szereléskor) Sorkapocs villamos bekötéshez Visszacsapó szelep Nyomáskapcsoló Termékazonosító cimke Kifújó nyílás Illesztő perem (Jolly süllyesztő dobozhoz) SÜLLYESZTETT SZERELÉS ( süllyesztő dobozzal) FALON KÍVÜLI SZERELÉS ( falon kívüli szerelődobozzal) Falkivágás és JOLLY süllyesztő doboz rögzítése falszerkezetben Szerelődoboz JOLLY JOLLY behelyezése 38

41 MÉRETEK ÉS MŰSZAKI PARAMÉTEREK Kód és JOLLY / JOLLY Contact méretek Típus Serie JOLLY JOLLY JOLLY Contact Kód Távvezérelt gégecsővel mőködik NEM IGEN Beszívó nyílás Ø mm Védettség IP Betáp hálózat V ac 220/ /240 Frekvencia Hz 50/60 50/60 Motor teljesítmény kw 1 1 Áramfelvétel A 5 5 Vezérlőhálózat V dc - 12 Max. légszállítás m 3 /h Olvadó biztosíték WF 10A 250V WF 10A 250V Porzsák kapacitása l 3 3 Kifújás IGEN IGEN Hangtompító NINCS NINCS Súly kg 3,8 3,8 Zajszint kisebb, mint db(a) 70 Megjegyzés: A zajszint értéke nominális. Ezek az értékek módosulhatnak attól függően, hogy a központi porszívó hova és milyen módon kerül beszerelésre. BASIC SET A csomag segítségével lehetőség nyílik arra, hogy a szabadba vezessük ki a lakás belső helyiségében felszerelt Jolly központi porzsívó által beszívott levegőt. BASIC SET (kód ) tartalma Ábra Kód Me. Leírás A Jolly süllyesztő doboz B Oldalsó kifújás C C Hangtompító PVC D Kifújófedél Ø 50 E Könyök PVC 45 K/B Ø 50 F Könyök PVC 45 B/B Ø 50 G Karmantyú PVC B/B Ø 50 H mt. Cső PVC Ø 50 ADHESIVE L Speciális ragasztó (gr. 60) 39

42 Lakossági szektor Villák Üzletek Irodaházak - Műhelyek 1 Világelső Kétoldali csatlakozási lehetőség TECNO Star Dual Power öntisztítóval szerelve Könnyen mozgatható porgyűjtőtartály Kijelző panel Két egyidejű felhasználó Takarítható felület max. 450 m 2 40

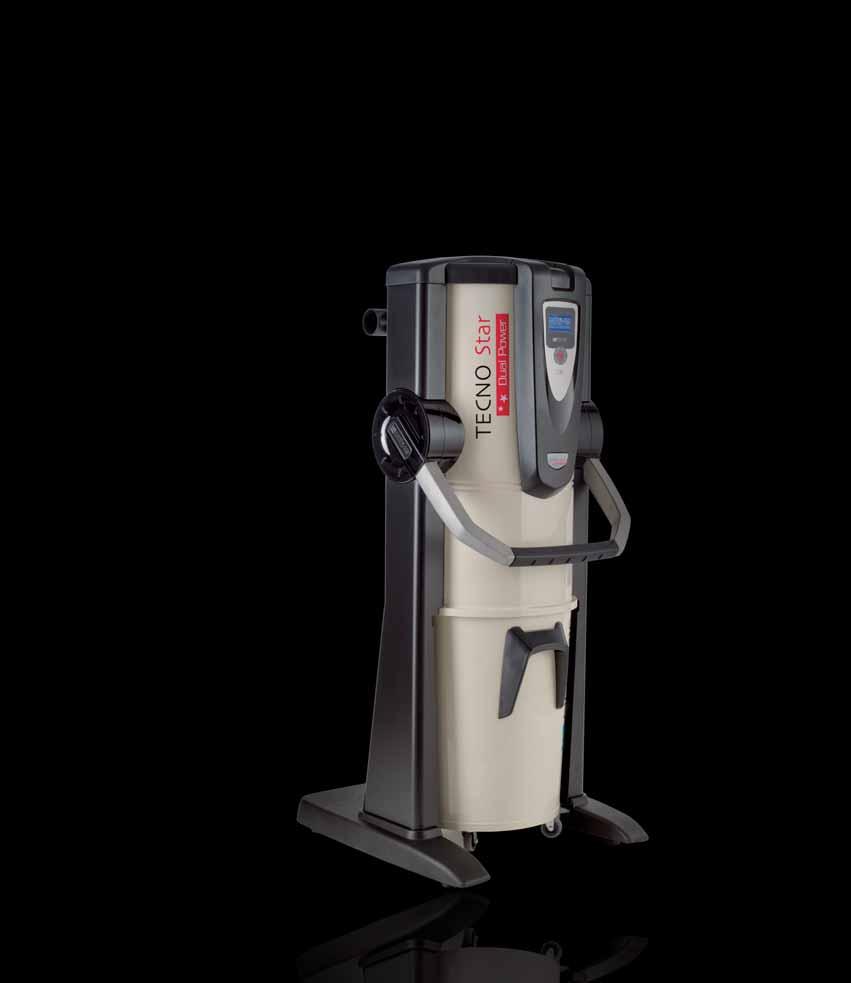

43 TECNO Star Dual Power lakossági központi porszívó professzionális paraméterek ENERGIA MEGTAKARÍTÁS Több, mint 7%-kal csökkentettük a villamos fogyasztást a szívóerő megtartásával. OKOS VEZÉRLÉS A TECNO Star Dual Power vezérlése megegyezik TECNO R-evolution központi porszívó OKOS vezérlésével. Több biztonsági tényező garantálja a hosszabb élettartomot. A kezelhetőség leegyszerűsödött, az értékek egyéni igényekre szabhatók a maximális biztonság érdekében. PRECÍZIÓS KARBANTARTÁSJELZŐ RENDSZER Ellenőrző szondák sora felügyeli folyamatosan a készülék állapotát. A kijelzőn azonnal megjelenik, ha bármilyen beavatkozásra lenne szükség a rendeltetésszerű működés biztosítása érdekében. Kizárólag, ha valóban időszerű! ÖNTISZTÍTÓBLOKKAL BŐVÍTHETŐ A TECNO Star Dual Power központi porszívó bővíthető a Sistem Air univerzális, Öntisztítóblokkjával beüzemeléskor vagy egy bármilyen későbbi időpontban, mindefajta átalakítás nélkül. Termékjellemzők IP20 2 egyidejű felhasználó A TECNO Star Dual Power központi porszívó nagyobb lakossági és szolgáltató ipari épületek takarítását szolgálja max. 450 m 2 -es alapterületig. Egyéb paraméterek: - hosszabb élettartam a biztonsági vákuumszelepnek és a lágyindítású motornak köszönhetően; - Turbo üzemmódban lehetőség nyílik mindkét motor egyidejű működésére a nagyobb szívóerő érdekében; - könnyen kezelhető kijelző; - lábakon álló stabil, fém vázszerkezet; - kerekeken guruló porgyűjtő tartály gumírozott kioldó karral. Max. takarítandó felület TÍPUS KÓD Falicsatlakozók száma Max. egyidejű felhasználók OKOS vezérlés Porgyűjtő tartály kapacitása (l) Szűrőbetét felülete (cm 2 ) Betáp hálózat (V ac) Motor teljesítmény (kw) Max. légszállítás (m 3 /h) *Max 350 m2 **Max 450 m2 TECNO STAR Dual Power TS VAN /240 1,35x2 390 (*)két különálló vezérlőhálózat esetén; (**) egy vezérlőhálózat esetén 41

44 Lakossági szektor Villák Üzletek Irodaházak - Műhelyek MŰSZAKI JELLEMZŐK A TECNO Star Dual Power központi porszívó tervezésének és gyártásának valamennyi művelete az érvényben lévő normatívák, európai úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Egyéb paraméterek: - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - programozható intelligens vezérlés, amely jelzi a karbantartási ciklusok időszerűségét (porgyűjtő tartály ürítés, szűrőbetét tisztítás, szénkefe csere); - többszörös szigetelésű, hangelnyelő motortér; - vízzel mosható, L osztályos szűrőképességű poliészter szűrőbetét; - kerekeken guruló, 62 liter kapacitású, fém porgyűjtő tartály; - lágyindítású, szénkefés, direkthűtésű motor: kisebb fogyasztás és nagyobb élettartam; - intelligens motorvédelem: túlmelegedés esetén kikapcsolja, majd automatikusan visszakapcsolja a motort. 8 Nyomáskapcsoló 9 Vezérlőpanel Kijelző 1 10 Zárófedél Kioldó kar 2 11 Motor tér 12 Kifújó nyílás 13 Főkapcsoló 14 Hővédelem Szűrőbetét védő 3 15 Betáp és vezérlőhálózati kábelbemenet Szűrőbetét 4 Fogantyú 5 16 Beszívó nyílás Lábazat 6 17 Porbevezető tölcsér 18 Porgyűjtő tartály Kerekek 7 42

45 MÉRETEK ÉS MŰSZAKI PARAMÉTEREK B G H D E C A TECNO Star Dual Power Típus Kód OKOS vezérlés TECNO Star Dual Power TS VAN Beszívó cső Ø mm 63 Kifújó cső Ø mm 63 Védettség IP 20 Betáp hálózat V ac 220/240 Frekvencia Hz 50/60 Motor teljesítmény kw 1,35x2 Áramfelvétel A 11,2 Vezérlőhálózat V dc 12 Max. légszállítás m 3 /h 390 Max. zárt szívóhatás mbar 285 Szűrőbetét felülete cm Porgyűjtő tartály kapacitása l 62 Hangtompító VAN Súly kg 55 Méret A mm 615 Méret B mm 633 Méret C mm 1369 Méret D mm 773 Méret E mm 450 Méret G mm 745 Méret H mm 500 Zajszint 1 motornál db(a) 64 Zajszint 2 motornál db(a) 69 Megjegyzés: A zajszint értéke nominális. Ezek az értékek módosulhatnak attól függően, hogy a központi porszívó hova és milyen módon kerül beszerelésre. A KÖZPONTI PORSZÍVÓ RÖGZÍTÉSE A központi porszívó nem igényel különleges rögzítési módot. A készülék helyének kiválasztásakor ügyeljen a hely felületére, hogy a központi porszívó tökéletesen és biztonságban üzemelhessen: - legyen tökéletesen sima és vízszintes; - legyen szilárd és vibrációmentes. Fontos továbbá a lábazat kiegyensúlyozása, hogy a készülék stabilan álljon. Kifújórács Hangtompító Ø 63 mm CSATLAKOZÁS A CSŐRENDSZEREKHEZ A készülék kétoldali beszívó-, kifújónyílással rendelkezik: a csőhálózatok jobb- vagy baloldalról egyaránt csatlakoztathatók. Kifújó cső Beszívó cső 43

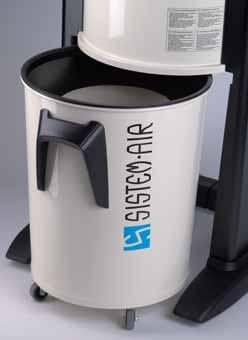

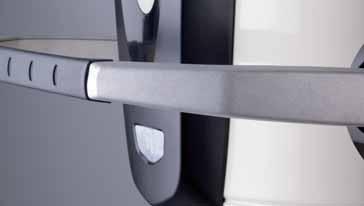

46 Professzionális és ipari szektor egységes arculat, eltérő teljesítmények MODULARITÁS, KEZELHETŐSÉG ÉS ENERGIATAKARÉKOS SZABÁLYZÁS: a három alapelv a hosszú tervező- és fejlesztőmunka eredménye. A Sistem Air új professzionális/ipari termékcsaládja egy precíz tervező- és fejlesztőmunka eredménye, tökéletes válasz a piac diktálta változó követelményekre. MODULARITÁS: a teljes Sistem Air termékskála tudatos egységet alkot a működési mechanizmustól a külső megjelenésig. Az alkalmazott részegységek uniformizálása emelte az egyes készülékek műszaki színvonalát és jelentősen növelte a teljes rendszer megbízhatóságát, a piaci elvárások magasabb szintű kielégítése érdekében. KEZELHETŐSÉG: a teljes professzionális/ipari termékskála kezelhetősége a felhasználók számára leegyszerűsödött és jelentősen könnyebbé vált az egységek összerelése. A készülékekben alkalmazott új elektronikus vezérlőrendszer automatikusan növeli a motorok fordulatszámát a csőhálózatban fellépő egyidejű felhasználók számának növekedésével. Nincs szükség többé az ellenállás panelek és egyéb motorvezérlő táblák bonyolult rendszerére. ENERGIATAKARÉKOS SZABÁLYZÁS: ugyancsak az új elektronikus vezérlőrendszernek köszönhetően egyedileg szabályozható és állandó értéken tartható a felhasználó igényeit kielégítő szívóerő akkor is, ha folyamatosan változik a rendszerben fellépő egyidejű felhasználók száma. A motorok kizárólag a szükséges fordulatszámon üzemelnek, kizárólag az ehhez szükséges energiát fogyasztják, eltűnt mindenféle villamos energia pazarlás. ENERGIA MEGTAKARÍTÁS fontossága Valamennyi új Sistem Air termék gyártása és felhasználhatósága során kiemelt figyelmet fordítottunk természeti környezetünk megóvására. A professzionális és ipari szektor valamennyi készüléke energiatakarékos szabályzással rendelkezik. A motorok mindig a felmerülő igényeknek megfelelő fordulatszámon működnek, azaz kizárólag a szükséges energiát fogyasztják. Az új szabályozással jelentős energiamegtakarítást sikerült elérnünk a szektorban használatos korábbi készülékekkel szemben. 44

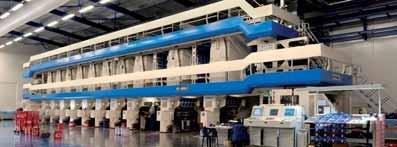

47 Alkalmazkodunk igényeihez A Sistem Air megújult ipari termékskálája számos lehetőséget kínál az egyre szélesebb körű felhasználhatóság érdekében. A termékekcsoport komplexitásának, modularitásának köszönhetően eltűntek az eddigi határok a fali csatlakozók és az egyidejű felhasználók számát illetően. Sikerült kidolgoznunk a tökéletes egyensúlyt a porfesszionális szolgáltatások és az energia megtakarítás területén. 45

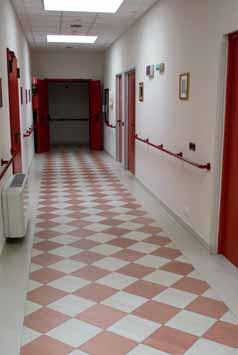

48 Professzionális szektor Panziók, kisebb szállodák, irodaházak, ipari-, sport- és gyógyászati létesítmények Vibrációs öntisztítás Porgyűjtő tartály kioldó kar Összeszerelve Takarítandó felület max m 2 46

49 REVO Job központi porszívó megbízhatóság és nagy szívóerő kompakt kivitelben NEW ENERGIA MEGTAKARÍTÁS Az energia megtakarítás fontosságát figyelembevevő, a szívóerő és a légszállítás optimális egyensúlyát biztosító, legújabb generációs elszívó motorok. PROFESSZIONÁLIS SZŰRŐRENDSZER Kétlépcsős védelem: nagy felületű és szűrőképességű, mosható poliészter szűrőbetét, mechanikus védelemmel a szűrőbetét felületét esetlegesen megrongáló beszívott anyagokkal szemben. AUTOMATIKUS VIBRÁCIÓS SZŰRŐTISZTÍTÁS Automatikus szűrőtisztítás minden motorleállást követően. 6 years GARANTÁLT MEGBÍZHATÓSÁG Kiváló minőségű alapanyagok és professzionális összerelés. Kiválasztási táblázat A REVO Job a legújabb Sistem Air központi porszívó, amely alkalmas a professzionális/ipari szektorokra jellemző intenzív használatra, nagy kiterjedésű alapterületek takarítására és/vagy technológiai porelszívásra. Tökéletes választás panziók, kisebb szállodák, gyár- és üzemépületek, labóratóriumok, irodaházak, sport és gyógyászati központok számára. A REVO Job központi porszívó termékcsalád legfőbb jellemzői a következők: - Takarítható felület nagysága max m 2 - Egyidejű felhasználók száma max. 3 - A rácsatlakoztatott beszívó csőhálózat átmérőjét a kívánt egyidejű felhasználók száma határozza meg - Betáplálás 3 fázis 400 V ac - Akár 24 órás üzemmódban is használható - Kifújó csőhálózatát ajánlatos kültérbe kivezetni. IP20 max. 3 egyidejű felhasználó TÍPUS KÓD Max. egyidejű felhasználók Öntisztítóblokk előkészítés* Motor teljesítmény (kw) Betáp hálózat (V ac) Max. légszállítás (m 3 /h) Szűrőbetét felülete (cm 2 ) Porgyűjtő tartály kapacitása (l) Revo Job J 2 NINCS Revo Job J 3 VAN

50 Professzionális szektor Panziók, kisebb szállodák, irodaházak, ipari-, sport- és gyógyászati létesítmények MŰSZAKI JELLEMZŐK A REVO Job központi porszívók tervezésének és gyártásának valamennyi művelete az érvényben lévő normatívák, európai úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet fordítottunk a funkcionalitás, a kiemelkedő szívóerő és a használat során felmerülő igények magas szintű kielégítésére A legfontosabb műszaki jellemzők felsorolása: - Porszórt, fém váz- és tartószerkezet. - Kerekeken guruló, fém porgyűjtő tartály (kapacitás 70 l). - Gyári, fém porzsáktartó, amely meggyorsítja és higienizálja a porzsákcserét. - Kétoldali csőcsatlakozások, jobb- és baloldalról beköthető csőhálózatok. - Háromfázisú betáphálózat - professzinális, IP55-ös védettségű, F IEC 2 osztályú, oldalcsatornás alumínium vázas motor, gyári hangtompítóval - Vákuumszelepes mechanikai védelem - Automatikus fordulatszámszabályozás (frekvenciaváltós kivitel esetén) - M osztályú, mosható poliészter szűrőbetét - Mechanikus szűrőbetét védelem a ritkább karbantartás érdekében - Automatikus vibrációs szűrőtisztítás - 12 V-os vezérlőhálózati csatlakozás - Opcionális jelzőkábel csatlakozási lehetőség - Gyári tartozékok: hangtompító, bilincsek és gumi mandzsetták a csőhálózatok csatlakoztatásához - Valamennyi Sistem Air takarító fejjel kompatibilis Zárófedél 1 8 Frekvenciaváltó borítás Burkolat 2 9 Frekvenciaváltó Kijelző 3 10 Főkapcsoló Motorblokk 4 11 Adattábla Szűrőbetét 5 Excentrikus motor 6 12 Lábazat Tartály kiemelő kar 7 13 Porgyűjtő tartály 48

51 MÉRETEK ÉS MŰSZAKI PARAMÉTEREK G (ajánlott) C REVO Job Típus Kód REVO Job 3 REVO Job J J B F A E D H Beszívó cső átmérője Ø mm Kifújó cső átmérője Ø mm Védettség IP Betáp hálóza V ac Frekvencia Hz 50/60 50/60 Motor teljesítmény kw 3 4 Áramfelvétel A 6,3 8,1 Vezérlő hálózat V dc Frekvenciaváltó NINCS VAN Max. légszállítás m 3 /h Szűrőbetét felülete cm Vibrációs szűrőtisztítás VAN VAN Porgyűjtő tartály kapacitása l Kifújó nyílás VAN VAN Hangtompító VAN VAN Súly kg Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm Méret H mm Zajszint db(a) MEGJ. A zajszint értéke nominális. A valós értékek módosíulhatnak attól függően, hogy a készülék hova és milyen módon került beszerelésre. CSATLAKOZTATÁS CSŐHÁLÓZATOKRA Kétoldali, jobbos és balos gyári beszívó és kifújó csőcsatlakozással rendelkezik, amely meggyorsítja a beszerelési és az esetleges karbantartási munkálatokat. 49

52 Professzionális szektor irodaházak, sportlétesítmények, panziók, gyógyászati központok, kisebb szállodák, ipari üzemek 1 Világelső Kétoldali csatlakozási lehetőség Revo Block Professional öntisztítóblokkal Display Takarítandó felület max m 2 50

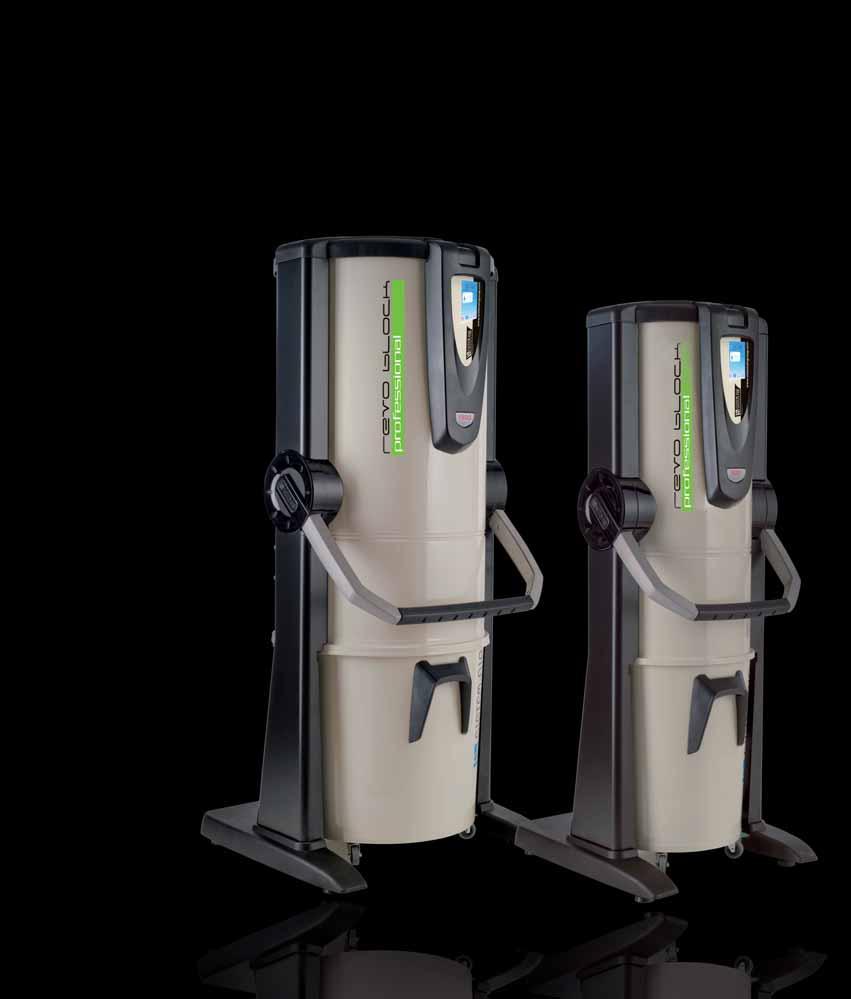

53 Revo Block professional biztonság és technológia PROFESSZIONÁLIS TELJESÍTMÉNYEK Akár napi 24 órás folyamatos üzemmód, igényekre szabott bármilyen fordulatszámon. ENERGIATAKARÉKOS SZABÁLYZÁS ÉS IGÉNYEKRE SZABOTT KARBANTARTÁS A Revo Block Professional központi porszívók új elektronikus vezérlőrendszerének köszönhetően (Sistem Air szabadalom) a felhasználók igényeire szabott szívóerő energiatakarékos szabályozással együtt érhető el. Az egyedi karbantartási ciklusok pedig a rendszer hosszú távú, problémamentes működésére jelentenek garanciát... és mindezt két gombnyomással! ÖNTISZTÍTÓBLOKKAL BŐVÍTHETŐ Valamennyi Revo Block Professional központi porszívó bővíthető a Sistem Air univerzális öntisztítóblokkjával beüzemeléskor, vagy egy bármilyen későbbi időpontban, mindefajta átalakítás nélkül. Kiválasztási táblázat A Revo Block Professional központi porszívó családdal takarítható maximális alapterület m 2. A készülékek Ø 63-as vagy Ø 80-as csőcsatlakozásokkal rendelkeznek az egyidejű felhasználók számának függvényében. Egyéb paraméterek: - hosszú távú megbízhatóság: a vákuumszelep megóvja a motort szélsőséges körülmények között is; - számítógépen megjeleníthető adatok saját software segítségével (opcionálisan vásárolható illesztőprogram); - könnyen kezelhető kijelző; - robosztus, monoblokk vázszerkezet; - fém porgyűjtő tartály, könnyen mozgatható, gumírozott kioldó karral. IP20 max. 3 egyidejű felhasználó Max. takarítható felület Max 500 m2 Max 700 m2 Max 1000 m2 Max 1200 m2 Max 1500 m2 Max 1800 m2 TÍPUS Revo Block Professional 500 Revo Block Professional 700 Revo Block Professional 1000 Revo Block Professional 1200 Revo Block Professional 1500 Revo Block Professional 1800 (*)Öntisztítóblokkal bővíthető (lásd 60. oldal) KÓD Max. egyidejű felhasználók Öntisztítóblokk előkészítés* Motor teljesítmény (kw) Betáphálózat (V ac) Max. légszállítás (m 3 /h) Szűrőbetét felülete (cm 2 ) Porgyűjtő tartály kapacitása (l) B 1 VAN 1,5 220/ B 1 VAN 2, B 2 VAN 2,2 220/ B 2 VAN 2, B 2 VAN B 3 VAN

54 Professzionális szektor irodaházak, sportlétesítmények, panziók, gyógyászati központok, kisebb szállodák, ipari üzemek MŰSZAKI JELLEMZŐK A Revo Block Professional központi porszívók tervezésének és gyártásának valamennyi művelete az érvényben lévő normatívák, európai úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Egyéb paraméterek: - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - programozható intelligens vezérlés, amely jelzi a karbantartási ciklusok időszerűségét; - többszörös szigetelésű, hangelnyelő motortér; - vízzel mosható, L osztályos szűrőképességű poliészter szűrőbetét; - kerekeken guruló, 62/106 liter kapacitású fém porgyűjtő tartály; Vezérlő panel (PLC) 1 Frekvenciaváltó 2 9 Zárófedél Kijelző 3 10 Kifújó nyílás 11 Nyomásérzékelő 12 Főkapcsoló Porgyűjtő tartály kiemelő kar Motortér Beszívó nyílás Szűrőbetét védőborítás 5 Szűrőbetét 6 15 Porbevezető tölcsér Porgyűjtő tartály 7 16 Lábazat Kerekek 8 52

55 MÉRETEK ÉS MŰSZAKI PARAMÉTEREK G Típus Kód Revo Block Professional Revo Block 500 Revo Block 700 Revo Block 1000 Revo Block 1200 Revo Block 1500 Revo Block B B B B B B E OKOS vezérlés VAN VAN VAN VAN VAN VAN Beszívó cső átmérője Ø mm (*) 63 (*) 63 (*) 63 (*) 80 Kifújó cső átmérője Ø mm C Védettség IP Betáp hálózat V ac 220/ / Frekvencia Hz 50/60 50/60 50/60 50/60 50/60 50/60 D Motor teljesítmény kw 1,5 2,2 2,2 2,2 4 4 Áramfelvétel A 5,6 4,6 7,9 4,6 8,1 8,1 Vezérlő hálózat V dc F B Frekvenciaváltó VAN NINCS VAN VAN VAN VAN Max. légszállítás m 3 /h Szűrőbetét felülete cm Porgyűjtő tartály kapacitása l Kifújó nyílás VAN VAN VAN VAN VAN VAN Hangtompító VAN VAN VAN VAN VAN VAN Súly kg Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm Zajszint db(a) A MEGJEGYZÉS: A zajszint értéke nominális. A valós értékek módosulhatnak attól függően, milyen fordulatszámon működik a motor, a készülék hova és milyen módon került beszerelésre. A csillaggal (*) jelölt típusok tartozéka egy 63/80-as szűkítő a gép és a csőhálózat csatlakoztatásához Hangtompító CSATLAKOZTATÁS CSŐHÁLÓZATOKRA Kétoldali beszívó, kifújócsatlakozással rendelkezik, amelynek köszönhetően jobbról és balról is beköthetők. Kifújó fedél Kifújó cső Beszívó cső 53

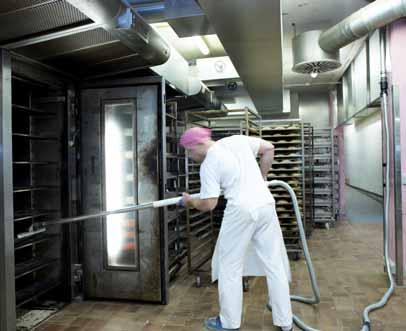

56 Ipari szektor nagyobb ipari létesítmények, közintézmények, szállodák, irodaházak, kórházak 1 Világelső Industrial Clean big/small 54 Megbízhatóság és technológia =

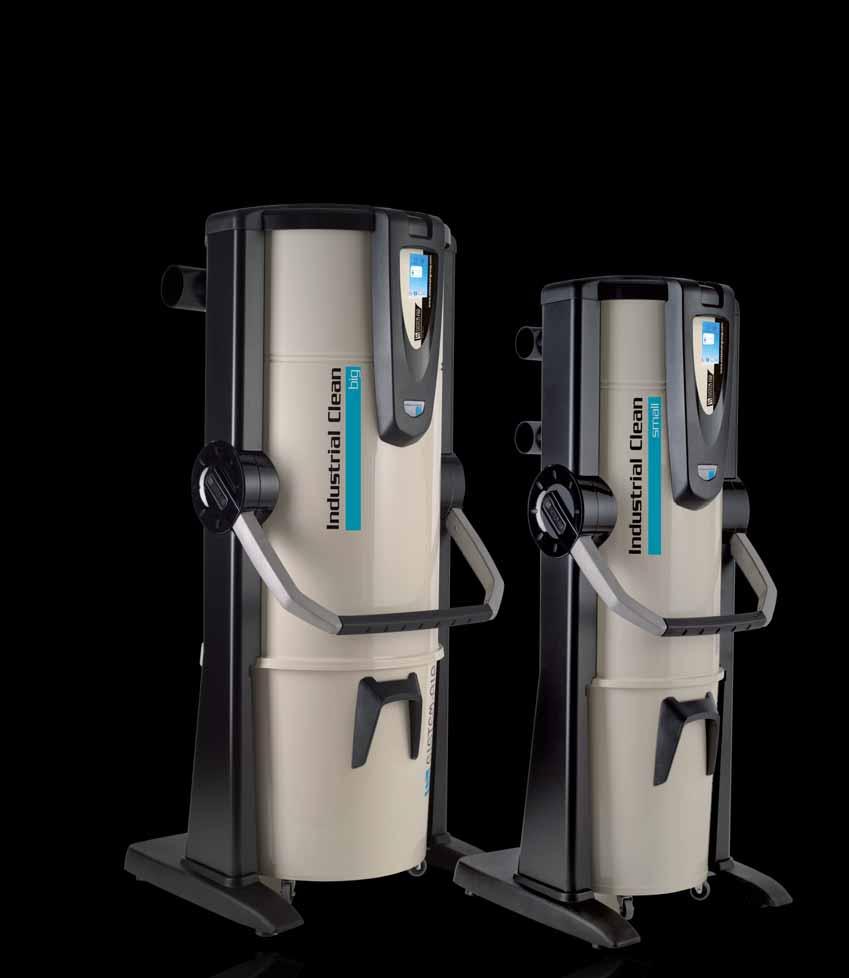

57 Industrial Clean Industrial Motor Modularitás határok nélkül Kimagasló szívóerő 55

58 Ipari szektor nagyobb ipari létesítmények, közintézmények, szállodák, irodaházak, kórházak Industrial Clean Porleválasztó tartályok ENERGIATAKARÉKOS SZABÁLYZÁS ÉS IGÉNYEKRE SZABOTT KARBANTARTÁS A porleválasztó tartályok ezentúl a komplett rendszer vezérlő szerepét töltik be. Az elszívó egységek a tartályokban elhelyezett, a felhasználók igényeire szabott vezérlőpanelhez csatlakoznak, szabályozva azok működését. Az új rendszernek köszönhetően a kezelhetőség egyszerűbbé vált, a megbízhatóság növekedett. ÖNTISZTÍTÓBLOKKAL BŐVÍTHETŐ Mindkét porleválasztó tartály bővíthető a Sistem Air univerzális Öntisztítóblokkjával beüzemeléskor vagy egy bármilyen későbbi időpontban, mindefajta átalakítás nélkül. Porleválasztó tartály Öntisztítóblokkal Átfordítható csőcsatlakozások Kiválasztási táblázat IP20 Ø 80/100-as csőhálózatok Az Industrial Clean termékcsalád porleválasztó tartályai az ipari szektor területén használhatók az elszívó egységekkel és a kívánt egyidejű felhasználók számának megfelelő átmérőjű csőrendszerrel összeépítve. Egyéb paraméterek: - a biztonsági vákuumszelep megóvja az elszívó egységek motorjait szélsőséges körülmények között is; - számítógépen megjeleníthető adatok saját software segítségével; - könnyen kezelhető kijelző; - robosztus, monoblokk vázszerkezet; - fém porgyűjtő tartály, könnyen mozgatható, gumírozott kioldó karral. Motor légszállítása Típus Kód Max. egyidejű felhasználók Ø 32 csővel Max. egyidejű felhasználók Ø 40 csővel OKOS vezérlés Porgyűjtő tartály kapacitása (l) Öntisztítóblokk előkészítés Szűrőbetét felülete (cm 2 ) Betáphálózat (V ac) m 3 /h 1200 m 3 /h Industrial Clean Small Industrial Clean Big (*) Öntisztítóblokkal bővíthető (lásd 60. oldal) VAN 62 VAN / VAN 106 VAN /240

59 MÉRETEK ÉS MŰSZAKI PARAMÉTEREK G Típus Kód Industrial Clean Industrial Clean Small Industrial Clean Big C B F D E A OKOS vezérlés VAN VAN Biztonsági vákuumszelep Ø mm VAN VAN Védettség IP Betáp hálózat V ac 220/ /240 Frekvencia Hz 50/60 50/60 Max. lészállítás m 3 /h Szűrőbetét felülete cm Porgyűjtő tartály kapacitása l Súly kg Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm Méret M (beszívó nyílás) mm Méret N (kifújó nyílás) mm MŰSZAKI JELLEMZŐK Nyomáskapcsoló Biztonsági vákuumszelep Intelligens vezérlés Szűrőbetét borítás Szűrőbetét Porgyűjtő tartály kioldó kar Fogantyú Porgyűjtő tartály Kerekek Zárófedél Vezérlőpanel Kifújó nyílás Ugello rotante autopulizia (solo mod. Big) Beszívó nyílás Főkapcsoló Porbevezető tölcsér Lábazat Az Industrial Clean porleválasztó tartályok tervezésének és gyártásának valamennyi művelete az érvényben lévő normatívák, európai úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Egyéb paraméterek: - kétoldali beszívó csatlakozás: jobbról és balról is beköthető csőhálózatok; - programozható intelligens vezérlés: kijelzi a karbantartási ciklusok időszerűségét; - többszörös szigetelésű, hangelnyelő motortér; - vízzel mosható, L osztályos szűrőképességű poliészter szűrőbetét; - kerekeken guruló, fém porgyűjtő tartály. 57

60 Ipari szektor nagyobb ipari létesítmények, közintézmények, szállodák, irodaházak, kórházak Industrial Motor Elszívó egységek PROFESSZIONÁLIS TELJESÍTMÉNYEK Akár napi 24 órás folyamatos üzemmód, igényekre szabott bármilyen fordulatszámon. MODULÁRIS RENDSZER Az elszívó egységek moduláris rendszere bármilyen szívóerő elérésére képes,...és eltűntek korlátok a takarítanó felület, az egyidejű felhasználók tekintetében is. Kiválasztási táblázat Az Industrial Motor elszívó egységei a professzionális és ipari szektorban alkalmazhatók, bármilyen alapterületen, bármennyi egyidejű felhasználó esetén. A megfelelő csőrendszer(gerinc-, és leágazóhálózatok átmérője, eltávolítandó anyagok fajtája) kiválasztását a felhasználói igények határozzák meg. Egyéb paraméterek: - alu ötvözetből készült, oldalcsatornás turbinával szerelt háromfázisú motor: semmilyen karbantartást nem igényel; - a beépített csatlakozó pontokon keresztül történik az elszívó egységek és a porleválasztó tartály összekötése. Max. egyidejű felhasználók Típus Kód Frekvenciaváltó Max. légszállítás (m 3 /h) Motor teljesítmény (kw) Betáphálózat (V ac) Áramfelvétel (A) Industrial Motor U M NINCS 304 2,2 3 /400 5,3 Industrial Motor U1 Matic M VAN 366 2,2 3 /400 5,3 Industrial Motor U M NINCS /400 9,2 Industrial Motor U2 Matic M VAN /400 9,2 Industrial Motor U M NINCS 536 5,5 3 /400 12,2 Industrial Motor U3 Matic M VAN 740 5,5 3 /400 12,2 4 Industrial Motor U4 Matic M VAN 914 7,5 3 /400 15,1 58

61 MÉRETEK ÉS MŰSZAKI PARAMÉTEREK Típus Kód Industrial Motor U1 U1 Matic U2 U2 Matic U3 U3 Matic U4 Matic M M M M M M M Frekvenciaváltó NINCS VAN NINCS VAN NINCS VAN VAN Védettség IP IP Betáp hálózat V ac 3/400 3/400 3/400 3/400 3/400 3/400 3/400 Frekvencia Hz 50/60 50/60 50/60 50/60 50/60 50/60 50/60 Motor teljesítmény kw 2,2 2, ,5 5,5 7,5 Áramfelvétel A 4,6 4,6 8,1 8,1 11,1 11,1 15,7 Vezérlőhálózat V dc Max. légszállítás m 3 /h Kifújás VAN VAN VAN VAN VAN VAN VAN Súly kg Méret A mm Méret B mm Méret C mm Méret D mm 207,5 207,5 192,5 207, ,5 Méret E mm Méret F mm 111,5 111, ,5 162,5 130 Méret G (beszívó nyílás) mm ,6 Méret H (kifújó nyílás) mm ,6 Méret L mm Méret M mm Zajszint kisebb, mint db(a) MEGJEGYZÉS: A zajszint értéke nominális. A valós érték módosulhat annak függvényében, milyen fordulatszámon működik a motor, a készülék hova és milyen módon került beszerelésre. MŰSZAKI JELLEMZŐK OUT kifújó nyílás IN (porgyűjtő tartály bemenet) Kifújó nyílás (hangtompítóval) Beszívó nyílás (hangtompítóval) Motor Védőburkolat Gruppo pompa aspirante Vezérlő panel Collegamenti elettrici/rs 458 (su modelli Matic) Az elszívó egységek tervezésének és gyártásának valamennyi művelete az érvényben lévő normatívák, európai uniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Egyéb paraméterek: - CE minősítésű, IP 55-ös védettségű, F szigetelésű fokozatú, megnövelt hangcsillapítással szerelt elszívó turbina. - Mágneskapcsoló: védelem a gépen lévő villamos dobozban. - Automatikus hűtőventillátorral védett frekvenciaváltó, leválasztókapcsoló. 8 9 Convertitore per la regolazione della velocità motore (su modelli Matic) Lábazat 59

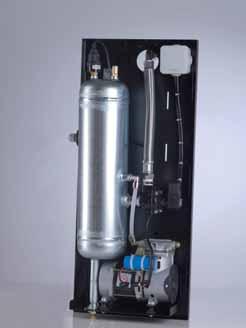

62 Univerzális öntisztítóblokk - a professzionális és ipari szektor számára 1 Világelső átalakítás nélkül, bármikor csatlakoztatható Belső felépítés A KÖVETKEZŐ TÍPUSOKHOZ CSATLAKOZTATHATÓ: 60 - Tecno Star Dual Power - Revo Block Professional (mindegyik típus) - Industrial Clean (mindegyik típus)

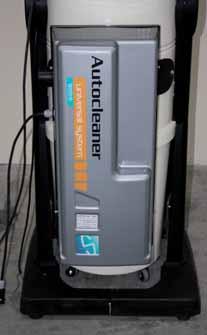

63 Autocleaner System: univerzális öntisztítóblokk UNIVERZÁLIS ÖNTISZTÍTÓBLOKK Kód 3600.OU Az innovatív öntisztító rendszert úgy kifejlesztettük ki, hogy csatlakoztatható legyen a Sistem Air valamennyi új professzionális és ipari készülékéhez beüzemeléskor vagy egy bármilyen későbbi időpontban. A készülékek automatikusan felismerik az öntisztítóblokk csatlakoztatását: elegendő egyetlen gombnyomással jóváhagyni a rendszer autómata működését vagy igény szerint módosítani az előre beprogramozott öntisztító ciklusokat. A befújt sűrített levegő csatlakozását flexibilis csővel, a villamos csatlakozásokat többpólusú, gyorscsatlakozós konnektorokkal oldottuk meg (tartozék). Illessze a csatlakozókat és az öntisztítóblokk működésre kész Öntisztítóblokk hátsó bekötése Villamos gyorscsatlakozók Pneumatikus csatlakozás Kompresszor közelről Autocleaner IP40 Az univerzális öntisztítóblokk rövid idő alatt és egyszerűen csatlakoztatható a Sistem Air valamennyi új professzionális és ipari készülékéhez. Kód LEÍRÁS Csom U Öntisztítóblokk Autocleaner 1 61

64 Univerzális öntisztítóblokk - a professzionális és ipari szektor számára MŰSZAKI JELLEMZŐK A szűrőbetétek tisztítását automatikusan ellátó Sistem Air öntisztító blokk tökéletes válasz a központi porszívó piac moduláris egységeket preferáló törekvéseire. Egyéb paraméterek: - robosztus porszórt fém vázszerkezet; - elegáns szinterezett műanyag borítás; - többpólusú villamos gyorscsatlakozók; - kondenzvíz levezető csap; - biztonsági szelep a tartályban maradt sűrített levegő levezetésére; - karbantartásmentes kompresszor; - azonnal üzemkész a csatlakoztatott készülékek mikroprocesszoraiba táplált programnak köszönhetően; - beépített mechanikus és villamos védelmi berendezések. 1 Szinterezett műanyag borítás Nyomáskapcsoló Sűrített levegő kimeneti csatlakozó Biztonsági szelep Villamos bekötődoboz Fedélrögzítő csavarok 7 Rögzítő lemez 8 Illesztő nyílások 9 Sűrített levegő cső Elektroszelep Sűrített levegő tartály Kompresszor Kondenzvíz levezető csap Többpólusú dugvilla Függesztő konzol 62

65 MÉRETEK ÉS MŰSZAKI PARAMÉTEREK Autocleaner Típus Autocleaner B C Kód U Kifújócső Ø 3/4 Védettség IP 40 Betáp hálózat Volt ac 220/240 A Frekvencia Hz 50/60 Teljesítmény W 250 Áramfelvétel A 1,3 Levegő nyomás bar 3,5 Tartály kapacitása l 6 Méret A mm 730 Méret B mm 328 Méret C mm 220 FELSZERELÉS 1 - Csavarja ki a készülék hátlapján található 4 csavart és rögzítse velük az öntisztítóblokk csomagolásában található függesztő konzolt. 2 - Akassza a konzolra az öntisztítóblokkot és rögzítse a villamos és pneumatikus csatlakozásokat. 63

66 Speciális alkalmazások nagyobb ipari létesítmények, közintézmények, szállodák, irodaházak, kórházak Lakossági felhasználás Kiemelkedő hatékonyság Professzionális felhasználás Előleválasztó tartály 64

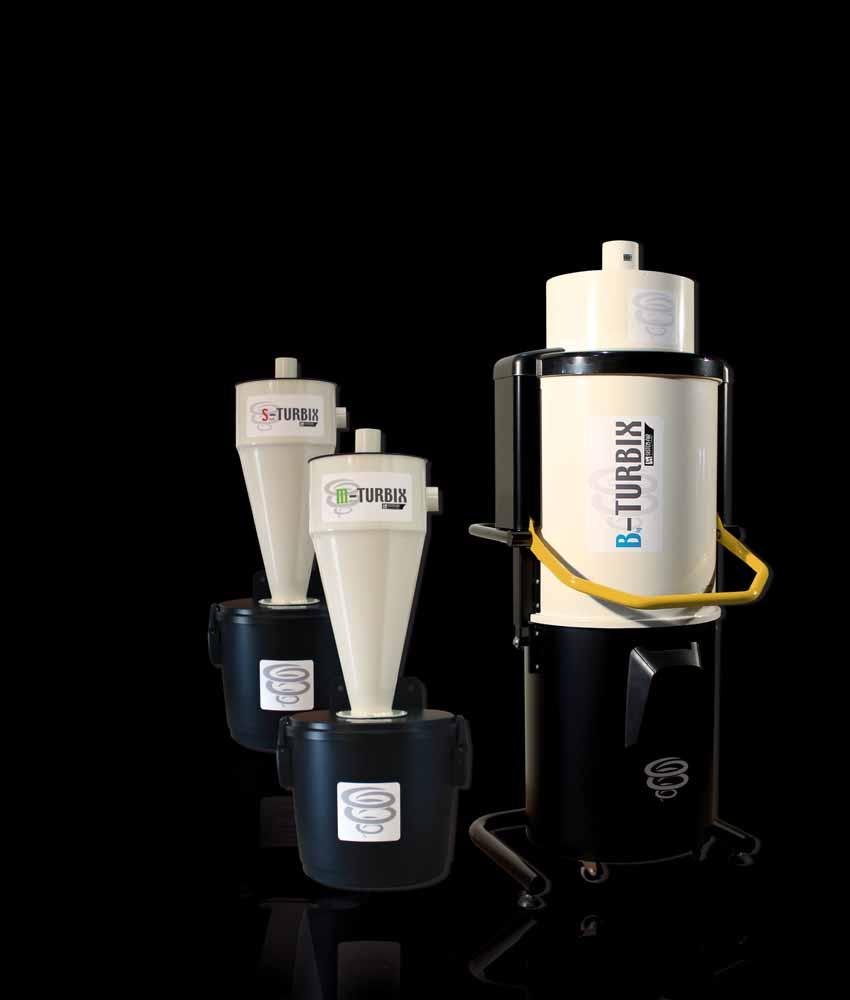

67 Turbix NEW KIEMELKEDŐ HATÉKONYSÁG Leválasztási hatékonyság elérheti akár 98%-os értéket! Ez speciális kúp alakú formájának köszönhető, ahol a belépő poros levegő lefelé gyorsuló ciklonikus mozgásba kezd. Az alul lévő porgyűjtő tartályba érve lelassul: a porszemcsék a tartályba hullanak, a levegő pedig távozik a leválasztó tartály tetején lévő nyíláson és elindul a központi porszívó irányába. A kilépő megtisztult levegő már telíti meg a szűrőbetét felületét és a porgyűjtő tartályt sem. KARBANTARTÁSI IDŐ MEGTAKARÍTÁS A Turbix tartályokban előleválasztás történik. A beszívott poros levegő a bennük fellépő ciklonikus mozgás következtében tisztul. Nem rendelkeznek semmifajta szűrőbetéttel, ezért jelentősen csökken és egyszerűsödik rendszer karbanatására fordítandó idő. Csak a porgyűjtő tartály kell kiüríteni, amikor az megtelik. Kiválasztási táblázat A Turbix előleválasztó tartályokat központi porszívó rendszereknél akkor alkalmazzuk, ha nagyon finom szerkezetű vagy nagymennyiségű az eltávolítandó por. Ilyenkor a szűrőbetét gyorsan telítődik. A porral vastagon bevont szűrőbetét elzáródáshoz vezethet, amely jelentősen csökkenti a komplett rendszer hatékonyságát, illetve gyakori karbantartást igényel. Három különböző méretben létezik. A pontos típus kiválasztását befolyásolja az alkalmazott csőrendszer átmérője és az alkalmazott elszívó blokk paraméterei. TÍPUS KÓD kifújó csonkok Ø mm Porgyűjtő tartály kapacitása l Turbix Small Turbix Medium Turbix Big

68 Speciális alkalmazások nagyobb ipari létesítmények, közintézmények, szállodák, irodaházak, kórházak MŰSZAKI JELLEMZŐK A Turbix előleválasztó tartályok tervezésének és gyártásának valamennyi művelete az érvényben lévő normatívák, európai úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás és a használat során felmerülő igények magas szintű kielégítésére. A legfontosabb műszaki jellemzők a következők: - Porszórt, öntartó fém vázszerkezet; - Műanyag porgyűjtő tartály (Turbix Small), kapacitása 21 l; - Porszórt fém porgyűjtő tartály (Turbix Medium), kapacitása 40 l; - Kerekeken guruló, porszórt fém porgyűjtő tartály (Turbix Big), kapacitása 70 l; - Kétoldali csőcsatlakozások: jobbról és balról is beköthető csőhálózatok; - A csőrendszerek csatlakozását szolgáló gumimandzsetták és bilincsek a készülék tartozékai SZERKEZETI FELÉPÍTÉS TURBIX SMALL Kifújó csonk 1 2 Felső rögzítő kengyel SZERKEZETI FELÉPÍTÉS TURBIX BIG 3 Beszívó csonk 3 Kifújó csonk 4 Ciklontér 4 Beszívó csonk 5 Alsó rögzítő kengyel 6 Porgyűjtő tartály fogantyú 5 Ciklontér 7 Porgyűjtő tartály Porgyűjtő tartály kioldó kar 1 Porgyűjtő tartály fogantyú 2 6 Kerekeken guruló porgyűjtő tartály 7 Tartószerkezet 66

69 MÉRETEK ÉS MŰSZAKI PARAMÉTEREK A megfelelő méretű előleválasztó tartály kiválasztása a következő paraméterek együttes figyelembevételével történik: a készülékhez csatlakoztatott csőhálózaton felmerülő egyidejű felhasználók száma, a beszívó csőhálózat átmérője, az elszívó blokkhoz tartozó egyidejű felhasználók száma, az előleválasztó tartály porgyűjtő tartályának kapacitása. E F G H D C D L Tipus Kód Turbix Turbix Small Turbix Medium Big Turbix M C I Beszívó/kifújó csőcsonkok Ø mm Porgyűjtő tartály kapacitása l Súly kg X A B Méret A mm Méret B mm E F G D Méret C mm Méret D Ø mm D Méret E mm Méret F mm Méret G mm Méret H mm N C Méret I R mm Méret L mm Méret M mm Méret N mm Méret X mm A B CSATLAKOZTATÁS CSŐHÁLÓZATOKRA A Turbix előleválasztó tartályok tartozéka a csőhálózatok csatlakoztatását szolgáló rezgéscsillapító gumimandzsetta és rögzítő bilincsek. Az előleválasztó tartályokat a központi porszívók előtt kell rácsatlakoztatni a beszívó csőrendszerre, hogy először rajtuk keresztül haladjon át a fali csatlakozókból beáramló poros levegő. 67

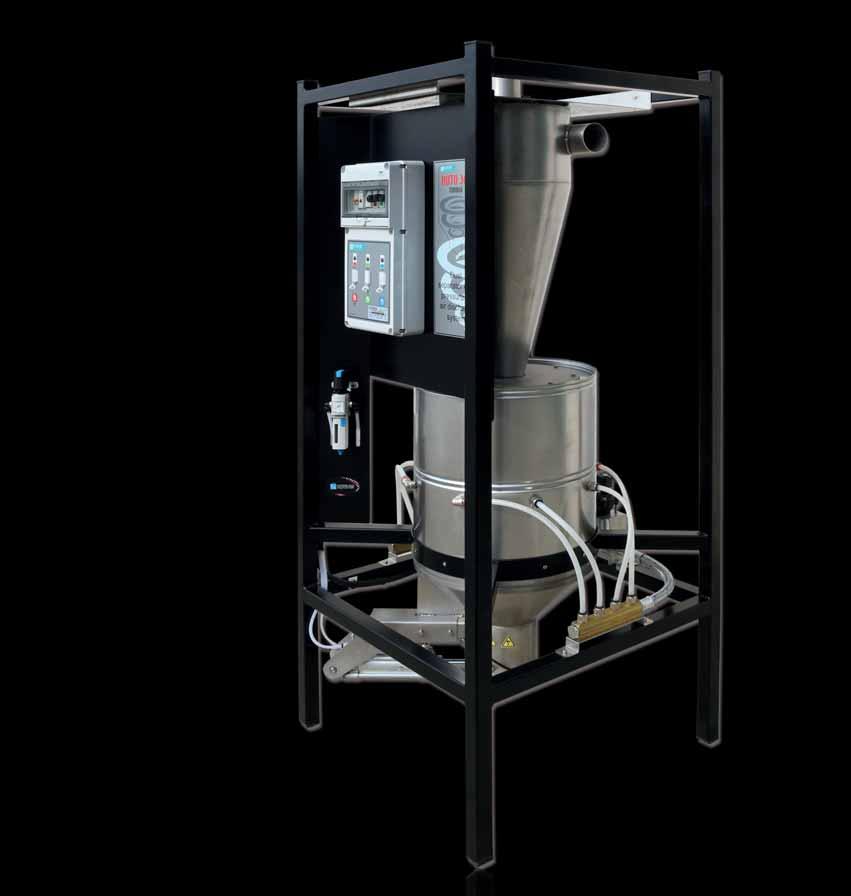

70 Speciális alkalmazások nagyobb ipari létesítmények, közintézmények, szállodák, irodaházak, kórházak Rozsdamentes acél vázszerkezet Professzionális dugattyús nyitószerkezet Programozható üzemmódok NEW Automata előleválasztó tartály 68

71 MŰKÖDÉSI MÓD Az automata előleválasztó tartály felső kúpos része hatékonyan különíti el a legfinomabb porszemcséket is. A könnyű elszívandó anyagok letapadásának elkerülése érdekében az előleválasztó tartály rendelkezik egy szabad csonkkal, ahova a programozható kompresszor csatlakoztatható (külön rendelésre). MÉRETEK ÉS MŰSZAKI PARAMÉTEREK Automata előválasztó tartály Típus Auto Jet TURBIX Kód Vezérlőpanel VAN Védettség IP 44 Betáp hálózat V ac 230 Áramfelvétel A 1,5 Porgyűjtő tartály kapacitása l 76 Pneumatikus szelep nyomása Bar 6 Légcsatlakozó átmérőj G 3/4 Fuvókák nyomása * Súly kg 105 Méret A mm 740 Méret B mm 740 Méret C mm 370 Méret D mm 253 Méret E mm 182 Méret F mm 165 Méret G mm 153 Méret H mm 1760 * Azonos a rendszerben megengedett maximális nyomással A H B G C D E F CSATLAKOZTATÁS CSŐHÁLÓZATOKRA Elfordítható csőcsatlakozás Beszívó csőhálózat iránya A Automata előleválasztó tartály elhelyezési példák: A) Megsemmisítendő elszívott anyagok B) Újra hasznosítható elszívott anyagok Csőhálózat B Automata előleválasztó tartály pneumatikus ürítéssel Elszívó egység 69

72 Speciális alkalmazások nagyobb ipari létesítmények, közintézmények, szállodák, irodaházak, kórházak Porleválasztó tartályok speciális alkalmazásokhoz 70

73 Basic porleválasztó tartályok NEW EGYSZERŰ TARTÁLYÜRÍTÉS A BASIC porleválasztók porgyűjtő tartálya mindenfajta erőlködés nélkül le- és feltehető a készülék elején található, gumírozott kioldó kar megfelelő irányú mozgatásával. KÉNYELMES MOZGATÁS A porgyűjtő tartályok alján kerekek találhatók, amelyeken könnyedén mozgatható a porgyűjtő tartály a kiürítés helyszínéig. VÉGTELENSÉGIG BŐVÍTHETŐ MODULÁRIS RENDSZER Nem léteznek már határok az egyidejű felhasználók számát és takarítandó felülete nagyságát illetően. Motor légszállítása TÍPUS KÓD Max. egyidejű felhasználók Ø 32 csővel Max. egyidejű felhasználók Ø 40 csővel Porgyűjtő tartály kapacitása (l) Szűrőbetét felülelet (cm 2 ) 350 m3/h-ig 700 m3/h-ig 1200 m3/h-ig Fali porleválasztó tartály Basic Small Basic Big Kiválasztási táblázat A Basic porleválasztó tartályok a speciális alkalmazásban működő elszívó blokk alapelemei. Nem rendelkeznek elektronikai vezérléssel sem az energiatakarékos szabályozás, sem megfelelő karbantartási ciklusok biztosítása végett. Olyan esetekben alkalmazzuk őket, amikor az elszívó blokk motorja nem rendelkezik frekvenciaváltóval, azaz a motorok fordulatszámszabályozása szeparáltan történik, és az elsődleges porleválasztást a komplett rendszer egy másik eleme, például egy Turbix előleválasztó tartály végzi. A megfelelő méretű Basic porleválasztó tartály kiválasztását elsősorban az elszívó rendszerben működő motorok légszállítási paraméterei és az egyidejű felhasznákók száma határozza meg. Ezentúl a komplett rendszer tökéletes működése érdekében ajánlatos figyelembe venni a felhasználás módját és szükségleteit, a rendszer típusát és az egyéb rendszerelemek támasztotta igényeket is. Megj. a Basic poreválasztó tartályok nem bővíthetők Öntisztítóblokkal IP20 71

74 Speciális alkalmazások nagyobb ipari létesítmények, közintézmények, szállodák, irodaházak, kórházak MŰSZAKI JELLEMZŐK A Basic porgyűjtő tartályok tervezésének és gyártásának valamennyi művelete az érvényben lévő normatívák, európai úniós előírások szigorú betartásával történt. Ezentúl különös figyelmet szenteltünk a funkcionalitás, a megfelelő szívóerő és a használat során felmerülő igények magas szintű kielégítésére. Fontosabb paraméterek: - Biztonsági vákuumszelep a megfelelő légáramlás folyamatos biztosítása érdekében. - Kétoldali csőcsatlakozások: jobbról és balról, egymástól függetlenül beköthető csőhálózatok. - Porszórt, fém tartálytest. - Rezgéscsillapító műanyaggal bevont, fém vázszerkezet. - Kerekeken guruló, fém porgyűjtő tartály, 62/106 literes portárolási kapacitással. - Induló porzsák szet és a gyors és higiénikus porzsákcserét biztosító porzsáktartó tartozék. - Vízzel mosható, M osztályú poliészter szűrőbetét. 8 Zárófedél Biztonsági vákuumszelep 1 9 Kifújó nyílás Szűrőbetét védőborítás 2 10 Beszívó nyílás Szűrőbetét 3 Porgyűjtő tartály kioldó kar 4 Fogantyú 5 11 Porbevezető tölcsér Porgyűjtő tartály 6 12 Lábazat Kerekek 7 Kifújó csonk (csatl. közp. porszívóhoz) 1 4 Beszívó csonk (beszívó csőhálózat) 5 Szűrőbetét Porzsák 2 6 Fogantyú, zárófülek Porzsáktartó 3 7 Porgyűjtő tartály 72

75 C F D E MÉRETEK ÉS MŰSZAKI PARAMÉTEREK Fali porleválasztó tartály A Típus Kód Fali porleválasztó tartály Szűrőbetét védőborítás Porzsáktartó VAN VAN Szűrőbetét felülete cm Porgyűjtő tartály kapacitása l 40 Beszívó csonk mm 60 Kifújó csonk mm 60 Súly kg 18 B Méret A mm 75 Méret B mm 390 Méret C mm 870 G (ajánlott) Méret D mm 135 Méret E mm 50 Méret F mm 1055 C D E BASIC PORLEVÁLASZTÓ TARTÁLYOK Típus Kód Basic Small Basic Big OKOS vezérlés NINCS NINCS Biztonsági vákuumszelep VAN VAN Szűrőbetét felülete cm B F Porgyűjtő tartály kapacitása l Súly kg Méret A mm Méret B mm Méret C mm Méret D mm Méret E mm Méret F mm Méret G mm Méret M (beszícó nyílás) mm Méret N (kifújó nyílás) mm A 73

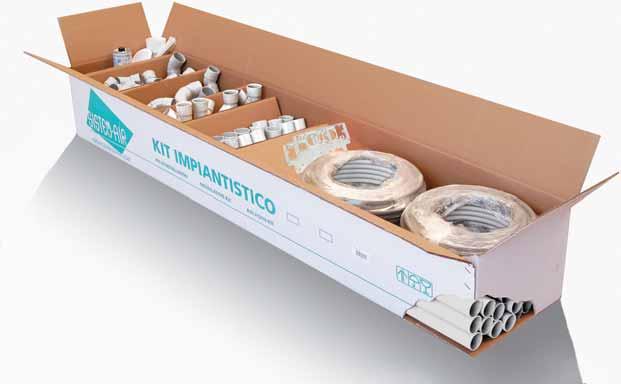

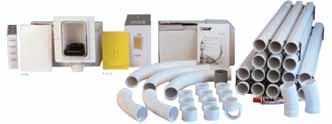

76 ALAPSZERELÉSI ANYAGOK ALAPSZERELÉSI KÉSZLETEK SZÜRKE Ø 50 MM-ES Az alapszerelési készletek tartalmaznak minden anyagot, amely szükséges egy adott alapterületű ház teljes központi porszívó rendszerének kiépítéséhez. Az idomok száma egy átlagos elrendezésű ház, optimálisan vezethető nyomvonalára vonatkozik, amely esetek nagy számában elegendő. Előfordulhatnak azonban egyedi esetek is. A készletek valamennyi eleme külön-külön is megvásárolható és egymással összeépíthetők, amennyiben az alapterület 5-nél több csatlakozós rendszer kiépítését (kb. 250 m 2 -nél nagyobb) teszi szükségessé. (Példa: egy 8 csatlakozós (azaz kb. 400 m 2 -es ház) komplett alapszerelési anyag szükséglete kétféleképpen összeállítható: 1 db 3-as és 1 db 5-ös vagy 2 db 4-es alapszerelési készlet összeadásával). Az alapszerelési készletek pontos tartalmát a lenti táblázat szemlélteti. Megj.: az alapszerelési készletek megkönnyítik az alapszerelési munkálatokat és átfogóan tájékoztatnak a bekerülési költségekről. 1 fali csatlakozóról 50 m 2 -es alapterület teljes biztonsággal lefedhető, azaz egy 150 m 2 -es ház központi porszívó rendszeréhez elegendő egy 3-as alapszerelési készlet a fent leírtak szerint. Figyelem: Az alapszerelési készletek nem tartalmazzák a fali csatlakozókat (választható színek, lásd. katalógus megfelelő fejezete), hisz azok nem alapszereléskor, hanem egy későbbi időpontban kerülnek felszerelésre. ALAPSZERELÉSI KÉSZLETEK SZÜRKE Ø 50 MM-ES CSŐRENDSZER Kód B Kód Kód Kód Kód Kód Kód Kód Kód Szerelőlap db Speciális PVC cső m Könyök KB db Könyök BB db Ág BBB db Karmantyú db Kifújó rács db Vezetékezett gégecső m Speciális ragasztó db E E , E

77 ALAPSZERELÉSI ANYAGOK ALAPSZERELÉSI KÉSZLETEK FEHÉR 2 - OS Az alapszerelési készletek tartalmaznak minden anyagot, amely szükséges egy adott alapterületű ház teljes központi porszívó rendszerének kiépítéséhez. Az idomok száma egy átlagos elrendezésű ház, optimálisan vezethető nyomvonalára vonatkozik, amely esetek nagy számában elegendő. Előfordulhatnak azonban egyedi esetek is. A készletek valamennyi eleme külön-külön is megvásárolható és egymással összeépíthetők, amennyiben az alapterület 5-nél több csatlakozós rendszer kiépítését (kb. 250 m 2 -nél nagyobb) teszi szükségessé. (Példa: egy 8 csatlakozós (azaz kb. 400 m 2 -es ház) komplett alapszerelési anyag szükséglete kétféleképpen összeállítható: 1 db 3-as és 1 db 5-ös vagy 2 db 4-es alapszerelési készlet összeadásával). Az alapszerelési készletek pontos tartalmát a lenti táblázat szemlélteti. Megj.: az alapszerelési készletek megkönnyítik az alapszerelési munkálatokat és átfogóan tájékoztatnak a bekerülési költségekről. 1 fali csatlakozóról 50 m 2 -es alapterület teljes biztonsággal lefedhető, azaz egy 150 m 2 -es ház központi porszívó rendszeréhez elegendő egy 3-as alapszerelési készlet a fent leírtak szerint. Figyelem: Az alapszerelési készletek nem tartalmazzák a fali csatlakozókat (lásd. katalógus megfelelő fejezete), hisz azok nem alapszereléskor, hanem egy későbbi időpontban kerülnek felszerelésre. ALAPSZERELÉSI KÉSZLETEK FEHÉR 2 - OS CSŐRENDSZER Kód E Kód Kód Kód Kód Kód Kód Kód Kód Kód Kód Szerelőlap db Speciális PVC cső m Könyök 45 BB db Könyök 45 KB db Könyök 90 KB db Könyök BB 90 db Ág 90 BBB db Karmantyú db Kifújó rács db Vezetékezett gégecső m , Speciális ragasztó db 75

78 ALAPSZERELÉSI ANYAGOK ALAPSZERELÉSI ANYAGOK A Sistem Air szürke színű, speciális PVC-ből készült önkioltó, antisztatikus csőrendszere az európai vastag falú csőrendszer normativáit követi: ellenállóbb, mert nagyobb a falvastagsága, jobb az áramlási görbéje, mert kizárólag 45 -os idomokat tartalmaz és a kisebb ívű, szűkített szerelőlap csatlakozója biztosítja, hogy ne kerüljenek a csőrendszerbe nagyobb méretű tárgyak. Megj.: javasoljuk, hogy a vágásokat kizárólag csővágó szerszámmal (a sorjamentes, tökéletes 90 -os vágási él biztosítja, hogy az ütközökig összetolt idomok által alkotott csőrendszer teljes belső felülete tökéletesen sík marad) és a ragasztást a Sistem Air speciális ragasztójával végezzék (az érintkezési pontok összeolvasztásával garantálja a teljes záródást a tökéletes vákuum megőrzése érdekében). SPECIÁLIS PVC CSŐRENDSZER KÓD LEÍRÁS Csom. m Speciális PVC cső Ø 50, falvastagság 2,2 mm (szál 2 m) Speciális PVC cső Ø 63, falvastagság 3 mm (szál 2 m) Speciális PVC cső Ø 80, falvastagság 3 mm (szál 2 m) Speciális PVC cső Ø 100, falvastagság 3 mm (szál 2 m) 10 KÖNYÖKÖK 45 PVC KÓD LEÍRÁS Csom. db Könyök PVC 45 KB Ø Könyök PVC 45 KB Ø Könyök PVC 45 KB Ø Könyök PVC 45 KB Ø Könyök PVC 45 BB Ø Könyök PVC 45 BB Ø Könyök PVC 45 BB Ø Könyök PVC 45 BB Ø ÁGAK 45 PVC KÓD LEÍRÁS Csom. db ág PVC 45 KBB Ø ág PVC 45 KBB Ø ág PVC 45 KBB Ø ág PVC 45 KBB Ø ág PVC 45 BBB Ø ág PVC 45 BBB Ø ág PVC 45 BBB Ø ág PVC 45 BBB Ø

79 ALAPSZERELÉSI ANYAGOK KARMANTYÚK PVC KÓD LEÍRÁS Csom. db Karmantyú PVC ütközővel Ø Karmantyú PVC ütközővel Ø Karmantyú PVC ütközővel Ø Karmantyú PVC ütközővel Ø SZŰKÍTŐK PVC KÓD LEÍRÁS Csom. db Szűkítő Ø 50/ Szűkítő Ø 63/ Szűkítő Ø 80/100 1 DILATÁCIÓS TOLDÓK PVC KÓD LEÍRÁS Csom. db Dilatációs toldó Ø Dilatációs toldó Ø 63 1 CSŐZÁRÓ IDOMOK PVC KÓD LEÍRÁS Csom. db Csőzáró idom Ø Csőzáró idom Ø Csőzáró idom Ø Csőzáró idom Ø KIFÚJÓ FEDELEK KÓD LEÍRÁS Csom. db Kifújó fedél Ø Kifújó fedél Ø 63 1 HANGTOMPÍTÓK KÓD LEÍRÁS Csom. db Hangtompító PVC univerzális Ø 50/ Hangtompító PVC univerzális Ø

80 ALAPSZERELÉSI ANYAGOK SPECIÁLIS PVC RAGASZTÓK KÓD LEÍRÁS Csom. db Speciális ragasztó 250 g. ecsettel Speciális ragasztó 500 g. ecsettel Speciális ragasztó 500 g. ecset nélkül 4 VEZETÉKEZETT GÉGECSÖVEK 2X1 mm 2 KÓD LEÍRÁS Csom. db Vezetékezett gégecső 2x1 mm 2 (25 m) Vezetékezett gégecső 2x1 mm 2 (50 m) Vezetékezett gégecső 2x1 mm 2 (100 m) 1 GOLYÓSCSAPOK KÓD LEÍRÁS Csom. db Golyóscsap manuális Ø 50 mm Golyóscsap manuális Ø 63 mm Golyóscsap manuális Ø 80 mm Golyóscsap manuális Ø 100 mm 1 TŰZZÁRÓ ROPPANTÓGYŰRŰK KÓD LEÍRÁS Csom. db Tűzzáró roppantó gyűrű Ø Tűzzáró roppantó gyűrű Ø Tűzzáró roppantó gyűrű Ø Tűzzáró roppantó gyűrű Ø ELLENŐRZŐ IDOM KÓD LEÍRÁS Csom. db Ellenőrző idom lakossági sorozat 5 78

81 ALAPSZERELÉSI ANYAGOK ALAPSZERELÉSI ANYAGOK FEHÉR 2 - OS SPECIÁLIS PVC CSŐ KÓD LEÍRÁS Csom. m Speciális PVC cső 2, falvastagság 1,4 mm (szál 2 m) 20 KÖNYÖK PVC NAGY ÍVŰ 90 KÓD LEÍRÁS Csom. db Könyök PVC nagy ívű 90 BB Könyök PVC nagy ívű 90 KB 2 50 KÖNYÖK PVC 45 KÓD LEÍRÁS Csom. db Könyök PVC 45 BB Könyök PVC 45 KB ÁG PVC 90 KÓD LEÍRÁS Csom. db ÁG PVC 90 BBB 2 35 KÖNYÖK PVC KIS ÍVŰ 90 BB ÉS SZERELŐLAP KÓD LEÍRÁS Csom. db Könyök PVC kis ívű 90 BB Szerelőlap 2 25 KARMANTYÚ PVC KÓD LEÍRÁS Csom. db Karmantyú PVC ütközővel FALICSATLAKOZÓ FEHÉR KÓD LEÍRÁS Csom. db Falicsatlakozó fehér 2 25 HANGTOMPÍTÓ FEHÉR KÓD LEÍRÁS Csom. db Hangtompító fehér 2 1 RÖGZÍTŐ BILINCS KÓD LEÍRÁS Csom. db Rögzítő bilincs

82 ALAPSZERELÉSI ANYAGOK ALAPSZERELÉSI ANYAGOK HORGANYZOTT ACÉLBÓL A horganyzott acélból készült alapszerelési anyagokra azokban az esetekben van szükség, amikor a szerelési előírások egy sokkal strapabíróbb, villamosan teljesen szigetelt rendszer kiépítését követelik meg. ACÉL CSŐRENDSZER KÓD LEÍRÁS Csom. m F Cső acél Ø 50 (szál 2 m) F Cső acél Ø 60 (szál 2 m) F Cső acél Ø 80 (szál 2 m) F Cső acél Ø 100 (szál 2 m) NEW 2 KÖNYÖKÖK 45 ACÉL KÓD LEÍRÁS Csom. db F Könyök acél 45 KK Ø F Könyök acél 45 KK Ø F Könyök acél 45 KK Ø F Könyök acél kk 45 Ø 100 NEW 1 KÖNYÖKÖK 90 ACÉL KÓD LEÍRÁS Csom. db F Könyök acél 90 KK Ø F Könyök acél 90 KK Ø F Könyök acél 90 KK Ø F Könyök acél kk 90 Ø 100 NEW 1 ÁGAK 45 ACÉL KÓD LEÍRÁS Csom. db F Ág acél 45 KKK Ø F Ág acél 45 KKK Ø F Ág acél 45 KKK Ø F Ág acél KKK 45 Ø 100 NEW 1 KARMANTYÚK ACÉL KÓD LEÍRÁS Csom. db F Karmantyú acél Ø F Karmantyú acél Ø F Karmantyú acél Ø F Karmantyú acél Ø 100 NEW 5 SZŰKÍTŐK ACÉL KÓD LEÍRÁS Csom. db F Szűkítő Ø 50/ F Szűkítő Ø 50/ F Szűkítő Ø 60/ F Szűkítő Ø 80/100 NEW 1 80

83 SZERELŐLAPOK KIEGÉSZÍTŐK ANTISZTATIKUS RENDSZEREKHEZ NEW Kód A Kód AX Kód A - 10 m Kód AC - 30 m Ipari csatl. mikro Ipari csatl. mikro Atex Ø 32/40 antisztatikus Ø 32/40 antisztatikus Gégecső Ø 32 antisztatikus NEW Kód A Kód A Gyűrűs gégecső csatl. Ø 32 antisztatikus Hajlított nyél króm Ø 32 antisztatikus Kód A - 30 m Gégecső Ø 40 antisztatikus SZERELŐLAPOK A négyzet alakú EURO (javasolt tégla és egyéb falakhoz) és kerek (javasolt könnyűszerkezetes és egy/több rétegű gipszakraton falakhoz) szerelőlapokra a négyzet alakú EURO fali csatlakozók, míg a téglalap alakú OLASZ (javasolt tégla és egyéb falakhoz) szerelőlapokra téglalap alakú OLASZ fali csatlakozók illeszthetők. A szerelőlapok tartalmazzák a vakolásvédő fedelet (csak négyzet/téglalap alakúak), kikönnyítéssel rendelkeznek a gégecső rögzítéséhez és méretük miatt kötődobozként használhatók a vezérlőhálózati kötések számára. SZERELŐLAP OLASZ KÓD LEÍRÁS Csom. db ALTO SZERELŐLAP 90º-OS CSATL. Ø 50, OLASZ 10 SZERELŐLAP OLASZ KÓD LEÍRÁS Csom. db ALTO SZERELŐLAP EGYENES CSATL. Ø 50, OLASZ 10 81

84 , SZERELŐLAPOK SZERELŐLAP EURO KÓD LEÍRÁS Csom. db B SZERELŐLAP 90 -OS CSATL. Ø 50, EURO 10 SZERELŐLAP EURO KÓD LEÍRÁS Csom. db E SZERELŐLAP 90 -OS CSATL. 2, EURO 10 SZERELŐLAP EURO KÓD LEÍRÁS Csom. db B SZERELŐLAP EGYENES CSATL. Ø 50, EURO 10 SZERELŐLAP EURO KÓD LEÍRÁS Csom. db E SZERELŐLAP EGYENES CSATL. 2, EURO SZERELŐLAP PADLÓ CSATLAKOZÓHOZ KÓD LEÍRÁS Csom. db SZERELŐLAP 90 -OS CSATL. Ø 50 1 SZERELŐLAP PADLÓ CSATLAKOZÓHOZ KÓD LEÍRÁS Csom. db E SZERELŐLAP 90 -OS CSATL

85 SZERELŐLAPOK SZERELŐLAP PADLÓ CSATLAKOZÓHOZ KÓD LEÍRÁS Csom. db SZERELŐLAP EGYNES CSATL. Ø 50 1 SZERELŐLAP PADLÓ CSATLAKOZÓHOZ KÓD LEÍRÁS Csom. db E SZERELŐLAP EGYENES CSATL. 2 1 SZERELŐLAPOK GIPSZKARTON FALAKHOZ Ø 50 A szerelőlapokat rögzíteni lehet mind a 12 mm, mind a 24 mm vastagságú gipszakrton lapokhoz. A szerelőlapokban ki van alakítva a vezérlőhálózat vezetékét védő gégecső becsatlakozó nyílása. SZERELŐLAP UNIV. EURO KÓD LEÍRÁS Csom. db C SZERELŐLAP 90 -OS CSATL. UNIV. EURO. 1 * Ø 50, 40, 2 SZERELŐLAP EURO KÓD LEÍRÁS Csom. db SZERELŐLAP 90 -OS CSATL. Ø 50 EURO 10 SZERELŐLAP EURO KÓD LEÍRÁS Csom. db SZERELŐLAP EGYENES CSATL. Ø 50 EURO 10 83

86 SZERELŐLAP SZEMÉTLAPÁT ADAPTERHEZ SZEMÉTLAPÁT ADAPTER BESZERELÉSI SEGÉDLET BESZERELÉSI PÉLDÁK KIVÁGÁSI ÉS RÖGZÍTÉSI MÉRETEK BEKÖTŐ KÉSZLET TARTALMA SZERELŐLAP SZEMÉTLAPÁT ADAPTERHEZ KÓD LEÍRÁS Csom. db SZERLŐLAP ACÉL SZEMÉTLAPÁT ADAPTERHEZ 1 84

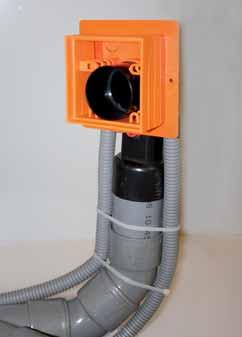

87 SZERELŐLAP KIEMELŐK SZERELŐLAP KIEMELŐ SZET A szerelőlap kiemelő szet újdonság az alapszerelésben. Használatának köszönhetően a vakolás pontatlansága miatt a kelleténél beljebb került szerelőlap, egy centiméternyi ugrásokkal bármennyire kiemelhető a falból annak érdekében, hogy a fali csatlakozó biztonsággal rögzíthető legyen ugyanolyan záródás mellett. Megj.: egy szet tartalma 3 db 1 cm-es szerelőlap kiemelő, 1 db 3 cm-es csőhosszabbító és rögzítő csavarok. Akár több szet is egymásra illeszthető a szükséges kiemelési szint eléréséhez. CSŐKIEMELŐ IDOM KÓD LEÍRÁS Csom. db Csőkiemelő idom lakossági 5 SZERELŐLAP KIEMELŐ SZET MAX. 3 CM KÓD LEÍRÁS Csom. db Szerelőlap kiemelő szet, olasz 10 SZERELŐLAP KIEMELŐ SZET MAX. 3 CM KÓD LEÍRÁS Csom. db Szerelőlap kiemelő szet, euro 10 CSŐKIEMELŐ IDOM PADLÓCSATLAKOZÓHOZ KÓD LEÍRÁS Csom. db Csőkiemelő idom padlócsatlakozóhoz 1 85

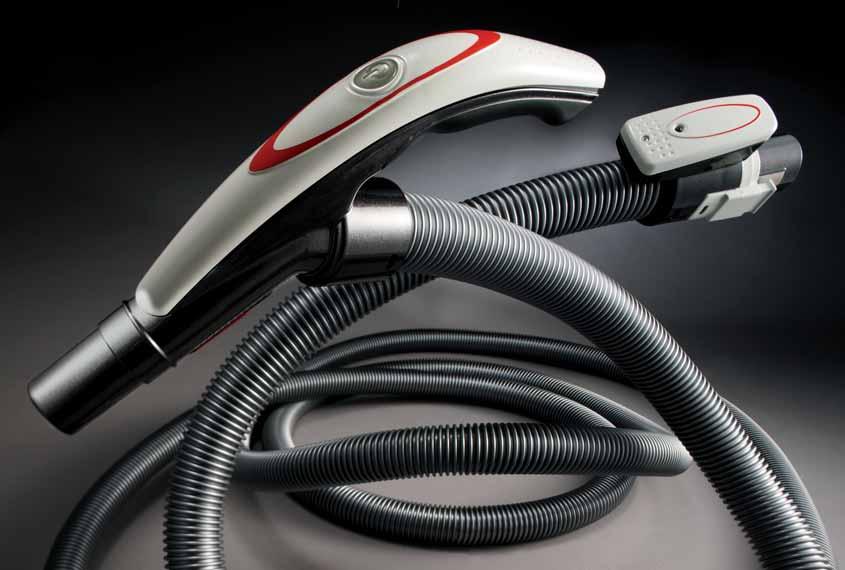

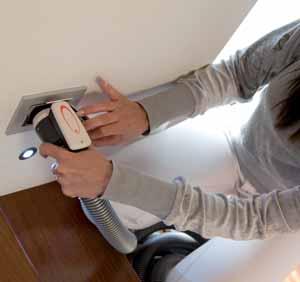

88 TÁVVEZÉRELT TECHNOLÓGIA FLISY 1 Világelső Wireless Indítsa központi porszívóját Flisy távvezérelt gégecsővel Ergonomikus kialakítás, elegáns olasz design A nyélen található kapcsolóval indíthatja el és kapcsolhatja ki központi porszívóját Megbízható, kényelmes, könnyű 86

89 TÁVVEZÉRELT TECHNOLÓGIA FLISY FLISY, MEGVÁLTOZTATJA A TAKARÍTÁSI SZOKÁSOKAT A Sistem Air a Flisy kifejlesztésével gyökeresen változtatott a tradícionális takarítási szokásokon: a távvezérelt gégecső ugyanolyan könnyű, mint a tradícionális gégecső, de a központi porszívóját kényelmesebben, a nyélen található nyomógombbal indíthatja el és kapcsolhatja ki. FLISY: AZ ÖN KÉNYELMÉRE 360 Wireless ON - OFF REMOTE Lifetime guarantee Long Lasting BATTERY 360 KÉNYELMES: bármikor be- és kikapcsolhatja központi porszívóját a takarító nyélen található nyomógomb segítségével. Szabadon intézheti egyéb dolgait immár takarítás közen is. MEGBÍZHATÓ: a tökéletesen működő minőségi termékek gyártására a Sistem Air garancia. A Flisyben alkalmazott elektronikus alaktrészekre ÖRÖK GARANCIÁT nyújtunk. Csak a kimerült elemeket kell kicserélni! KÖNNYŰ: a távvezérelt technológiának köszönhetően eltűnt a beépített elektromos kábel, a gégecső sokkal könnyebbé és kezelhetőbbé vált. -40% súly csökkenés! Mozogjon szadadon otthonában takarítás közben is! IDŐTÁLLÓ: az elektromos kábel kiküszöbölésével a gégecső használata sokkal kezelhetőbbé vált és ezáltal az élettartama is megnőtt: strapabíróbb lett használat során. UNIVERZÁLIS: már a tervezés fázisában arra törekedtünk, hogy a Flisy gégecső csatlakozója illeszkedjen valamennyi piacon lévő fali csatlakozóhoz. Más gyártó termékeivel is kompatibilis! INTELLIGENS: az alkalmazott elektronika biztonsági védelemmel rendelkezik a készülék véletlenszerű beindulásával szemben: automatikusan leállítja a motort, ha nincs felnyitva fali csatlakozó vagy 30 perc folyamatos használat után. ERGONÓMIKUS: a hajlított nyélben a praktikusság és kezelhetőség eddig soha nem látott mértékben egyesül: egy kézben tartva is biztonságosan elér minden sarkot. KEZELHETŐBB: a hagyományos vezérléses gégecsövekkel ellentétben, a gégecsövön lévő mindkét csatlakozási pont 360 -ban elforgatható. Flisy távvezérelt gégecső 7 m g Normál vezérléses gégecső 7 m g kód W csomag 87

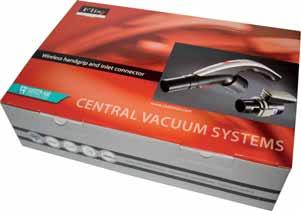

90 FLISY TECH SYSTEM NEW System MŰSZAKI JELLEMZŐK A Flisy Tech System a távvezérelt technológiával szerelt gégecsövünk legújabb generációja. Egyesíti magában a rendszer legfontosabb előnyét: a takarító nyélen történő KI-BE kapcsolás kényelmét, a könnyű gégecső kezelhetőségét és a vezérlőhálózati kábelezés optimalizálását. FLISY TECH SYSTEM TÁVVEZÉRELT TECHNOLÓGIA A Flisy Tech System távvezérelt technológia valamennyi típusú központi porszívó rendszerrel párosítható. Vevőegységét csatlakoztatni kell a fali csatlakozók gyengeáramú vezérlőhálózatára és a betáplálását biztosítani az erősáramú rendszerből. Használata kompatibilis mind a lakossági, mind a professzionális és ipari rendszer készülékeivel (több egyidejű felhasználó esetén javasoljuk, hogy ne hagyják a használaton kívüli gégecsövet a fali csatlakozóban). SZERKEZETI FELÉPÍTÉS A rendszer két elemből áll: a hajlított nyélbe épített jeladóból és egy vevőegységből, amelyet össze kell kötni a fali csatlakozók vezérlő hálózatával. Amennyiben az épület nagysága, azaz a takarítandó felület mérete a teljes lefedettség érdekében több vevőegység elhelyezését igényli, a hajlított nyélből így is elegendő egy darab, amely az összes fali csatlakozóval kommunikálni képes. Flisy Tech System távvezérelt technológia Flisy Tech System vevőegység Hajlított nyélbe épített Flisy jeladó- és vevőegység Flisy vevőegység Kód Színe Anyaga Csom. db. Kód Színe Anyaga Csom. db W fehér/szürke Műanyag MŰKÖDÉS 1 - Megnövelt hatósugár Az új technológiának köszönhetően a jeladó és a vevőegység már kb. 15 méter sugarú körben is képes egymással hatékonyan kommunikálni a házon belül. A jobb vétel érdekében, a vevőegység pontos helyének kiválasztását olyan helyre javasoljuk, ahol nem kerül árnyékolás alá és nincsenek a közelben más rádiófrekvenciás készülékek. MAX 15 m A fentiek teljesülésével egy vevőegység akár több emelet is képes kiszolgálni, de a hatósugáron kívül több vevőegység alkalmazása javasolt Egyetlen hajlított nyél (jeladó) több vevőegységgel is kommunikálhat. 88

91 NEW MOTORIZÁLT GÉGECSŐTARTÓ A Sistem Air Roll Flex gégecsőtartója a hagyományos fali gégecsőtartók modern változata. A robosztus felépítésű egységben motorikusan csévélődik fel és le a felhasznált gégecső. A termék tervezésében és gyártásában meghatározó tényező volt a felhasznált mechanikus és elektromos alkatrészek nagyfokú és hosszú távú terhelhetősége. Működtetése egyértelmű: külön kapcsolóval irányítható a fel-és lecsévélés. A csőrendszerhez való csatlakoztatás egy flexibilis gégecső csatlakozóval történik. A gégecsőtartó be- és kikapcsolása automatizálható vagy ráköthető egy normál kapcsolóra. FELHASZNÁLÁSI TERÜLET A Roll Flex gégecsőtartó oldalfalra és mennyezetre egyaránt szerelhető. Az átalakítás egyszerűen és gyorsasan elvégezhető: elegendő a motorvezérlő kapcsolók helyzetét átfordítani. A gégecsőtartó rögzítéséhez használjon a felületnek megfelelő tipliket és csavarokat. Fali rögzítési mód Mennyezeti rögzítési mód Professzionális motor, Hosszútávú megbízhatóság MÉRETEK ÉS MŰSZAKI PARAMÉTEREK Típus Kód ROLL FLEX ROLL Flex Ø 32 ROLL Flex Ø E E A B Védelem IP Betáphálózat V ac 220/ /240 Frekvencia Hz 50/60 50/60 C Motor teljesítmény W Áramfelvétel A 0,41 0,41 Fordulatszám RPM Beszívó csonk átm. Ø mm Felcsévélt gégecső átm. Ø mm Felcsévélt gégecső max. hossza m Súly kg Méret A mm Méret B mm Méret C mm

92 TÁVVEZÉRELT TAKARÍTÓ KÉSZLETEK FLISY Távvezérelt takarító készletek Takarító készletek Ø 32 mm (lakossági) NEW Ø 32 ON- OFF A Flisy takarító készletek gyökeresen változtatatnak a tradícionális takarítási szokásokon: eltűnt a villamos kábel, a távvezérelt gégecső ugyanolyan könnyű és kezelhető, mint tradícionális társai. Ugyanakkor a nehézkes vezérléses gégecső kényelmét nyújtja, hisz a hajlított nyélen található nyomógomb segítségével indíthatja és/vagy állíthatja meg központi porszívóját. A Flisy Natural takarító készeletek 3-féle kivitelben rendelhetők. A készeletekben lévő takarítófejekkel otthonunk minden szeglete gyorsan, kényelmesen és alaposan takarítható. Wireless KÓD W Flisy Natural takarító készlet Basic (mt.9) BASIC KÓD W Flisy Natural takarító készlet Smart (mt.9) SMART kód Leírás Menny Fali tartó mini 4db-os Gégecső 9 méter W Hajlított nyél Flisy, távvez. 1 kód Leírás Menny Takarító készlet állvány, 10 db Gégecső 9 méter W Hajlított nyél Flisy, távvez Egyenes csőpár, króm Egyenes csőpár, króm Portörlő fej Portörlő kefe Padlótisztító kefe 30 cm Állítható takarítófej Résszívó Résszívó Ruhatisztító kefe Kárpittisztító fej 1 KÓD W Flisy Natural takarító készlet Delux (mt.9) DELUXE Tárgy csapda 1 kód Leírás Menny Takarító készlet állvány, 10 db Gégecső 9 méter W Hajlított nyél Flisy, távvez Teleszkópos cső, króm Portörlő kefe Állítható takarítófej Résszívó Ruhatisztító kefe Kárpittisztító fej Radiátortisztító kefe Padlótisztító kefe 30 cm 1 90

93 TRADICIONÁLIS TAKARÍTÓ KÉSZLETEK Tradicionális takarító készletek Ø 32 csatlakozással (lakossági) A takarító készleteket egy csomagolási egységben szállítjuk, tartalmuk a következő: NEW Ø 32 KÓD Natural takarító készlet Basic (mt.9) BASIC KÓD Natural takarító készlet Smart (mt.9) SMART kód Leírás Menny NEW kód Leírás Menny Fali tartó mini 4db-os Takarító készlet állvány, 10 db Gégecső 9 méter Gégecső 9 méter Hajlított nyél, műanyag M Gyűrűs gégecső csatlakozó M Gyűrűs gégecső csatlakozó Hajlított nyél, műanyag Egyenes csőpár, króm Egyenes csőpár, króm Portörlő fej Portörlő kefe Padlótisztító kefe 30 cm Állítható takarítófej Résszívó Résszívó Ruhatisztító kefe Kárpittisztító fej 1 KÓD Natural takarító készlet Delux (mt.9) DELUXE Tárgy csapda 1 kód Leírás Menny Takarító készlet állvány, 10 db Gégecső 9 méter Hajlított nyél, króm M Gyűrűs gégecső csatlakozó Teleszkópos cső, króm Portörlő kefe Állítható takarítófej Résszívó Ruhatisztító kefe Kárpittisztító fej Radiátortisztító fej Padlótisztító kefe 30 cm 1 91

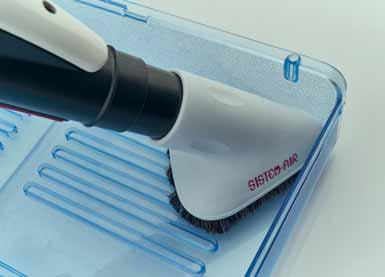

94 TAKARÍTÓ FEJEK TAKARÍTÓ FEJEK NEW NATURAL Trendy takarító fejek ÚJ TERMÉSZETES SÖRTÉVEL: kíméletes minden felülethez A SISTEM AIR mindegyik takarító fejet egyesével csomagolva szállítja. Megújúlt színek és formavilág, természetes etes anyagok: a tökéletesebb tisztaság érdekében. Kód Állítható takarítófej Natural 90 Kód W Hajlított nyél Flisy, távvez Kód Parkettatisztító fej Natural Kód (Ø 32 mm) Nedves tisztítófej gumi lehúzóval 30 cm Kód Nedves leválsztó tartály, kerekes 90 Kód Padlótisztító fej cm 30 Natural Kód Forgókefés kárpittisztító fej 90 Kód Kód Hamugyűjtő tartály, kerekes Kód Kárpittisztító fej Natural Forgóturbinás padlófej 90 Kód Állattisztító fej Kód (10 méter) gégecső borítás Kód Portörlő fej Natural Standard távvezérelt takarító készlet A Sistem Air komplett takarító készletei számos igényt kielégítenek (egyetlen csomagban szállítjuk). Kód MAXI SIZE Résszívó Natural Kód Radiátortisztító fej Natural Kód Ruhatisztító fej Natural 92

95 CSATLAKOZÓK Csatlakozók Speciális csatlakozók Szemétlapát adapterek Fali csatlakozók Fali csatlakozók EURO Kód Kód Kód Fehér Fekete Ezüst Kód B Kód B Kód B Falon kívüli csatlakozók Kód Kód Falon kívüli csatlakozók ipari Kód Fali csatlakozók EURO DESIGN Kód Kód 1467.C1 Kód 1467.C2 Kód 1467.C3 Kód 1467.C4 Kód 1467.C5 Kód 1467.C6 Padló csatlakozók Kód A Kód N Kód 1467.C7 Kód 1467.C8 Kód 1467.C9 Padló csatlakozó adapter álpadlóhoz Kód Kód 1467.C10 Kód 1467.C11 93

96 FLEXIN NEW LÁTHATATLAN GÉGECSŐ SZERELŐLAPJA A Flexin láthatatlan gégecsövet azoknak ajánljuk, akik takarításkor nem szeretnék magukkal vinni a hagyományos flexibilis gégecsövet: a Sistem Air erre egy tovább fejlesztett, saját gyártmányt kínál, amely szerelhetőségében és használatában (FLISY távvezérlés) felülmúlja a piacon található általános megoldásokat. Flexin szerelőlap Flexin vakolatvédő Flexin takarófedél LÁTHATATLAN GÉGECSŐ KÉNYELEMI FUNKCIÓK A Flexin gégecső a használat végeztével láthatatlanná válik, azaz visszabújik a beszívó csőrendszerbe. Így nem kell összecsévélnünk, nem kell visszavinnünk a helyére, nem foglal semekkora helyet. 5 EGYSZERŰ MOZDULAT ÉS MÁR KEZDHETI IS 1 nyissa fel a takaró fedelet 2 húzza ki a gégecsövet (tetszőleges hosszban) 3 blokkolja a kihúzott csövet (ezzel beindítja az elszívást) 4 csatlakoztassa a hajlított nyelet 5 használja a kívánt takarító fejet... indulhat a takarítás...és MIUTÁN BEFEJEZTE A TAKARÍTÁST 1 Vegye le a hajlított nyelet 94 2 Oldja fel a blokkolást 3 Fogja be kezével a gégecsövet (a gégecső automatikusan visszakúszik a süllyesztett csőrendszerbe) 4 Zárja le a takarófedelet ( a központi porszívó motorja automatikusan leáll)

97 LÁTHATATLAN GÉGECSŐ BEÉPÍTÉSI LEHETŐSÉGEK A Flexin láthatatlan gégecső a falból jön ki, azaz szerelődobozát a falba kell süllyeszteni. A beszívó csőhálózat 2 irányból csatlakozhat a szerelődobozhoz: A érkezhet alulról (aljzat irányából) B) érkezhet fentről (mennyezet irányából) 1 - FLEXIN ALAPSZERELÉSI KÉSZLET 1TF. ADHESIVE Kód Flexin szerelőlap db. Flexin takarófedél db. Nagyívű könyök 22,5 2 db. Nagyívű könyök 45 2 db. Nagyívű könyök 90 2 db. Spec. ragasztó 60 g db. Karmantyú 2 db. Átalakító 50/2 db. Spec. PVC cső m LÁTHATATLAN GÉGECSŐ ESZTÉTIKAI MEGOLDÁSOK 4 különböző szín és 4 különböző felületkezelés:...hogy még jobban illeszkedni tudjon bármilyen beltéri lakókörnyezetbe Flexin takarófedél KÓD LEÍRÁS Csom. db Flexin takarófedél fehér Flexin takarófedél fehér Flexin takarófedél fémcsiszolt alu Flexin takarófedél antikolt Fehér Fekete Alumínium Antikolt 95

98 Árajánlatkérés Küldje el a következő fax számra vagy a következő címre info@sistemair.hu Az árajánlatkérés elküldése semmiféle kötelezettséggel nem jár Önnek ÁRAJÁNLATKÉRÉS Milyen határidőn belül küldjük le A következő fax számra küldjék A következő címre küldjék Árajánlatkérő adatai Név Tevékenységi kör Irányítószám: Utca/Házszám: Település: Árajánlat kérő tevékenysége: KIVITELEZŐ VISZONTELADÓ TERVEZŐ KÖZINTÉZMÉNY MAGÁNSZEMÉLY EGYÉB Jelenlegi beszállítója Cégnév Irányítószám: Utca/Házszám: Település: Mire használja Normál takarítás Speciális (írje le röviden) Rendszer típusa LAKOSSÁGI Paraméterek: Teljes alapterület m 2 PROFESSZIONÁLIS IPARI JOLLY Emeletek száma Egyidejű felhasználók száma Központi porszívó helye legalsó szint emelet Rendelkezésre álló feszültség db db MEGJEGYZÉS 96

99 EGÉSZSÉGBARÁT BIZTONSÁGOS HALK KÉNYELMES HATÉKONY SOKOLDALÚ...számos előny egyetlen rendszerben Válasszon Ön is Sistem Air központi porszívót! ELÉRHETŐSÉGEINK BUDAPEST BUDAPESTI BEMUTATÓTEREM Időpont egyeztetés: SZOMBATHELY SISTEM AIR MAGYARORSZÁG - H-9700 SZOMBATHELY DOLGOZÓK U. 1/A. Tel Fax info@sistemair.hu

100 Sistem Air Magyarország H-9700 SZOMBATHELY DOLGOZÓK U. 1/A. Tèl Fax info@sistemair.hu Sistem Air Magyarország BUDAPESTI BEMUTATÓTEREM Időpont egyeztetés: budapest@sistemair.hu Sistem Air Group Sistem Air Group Gravellona Lomellina (PV) ITALIA - Via Cilavegna, 53 - Tel Fax info@sistemair.com DOC000812
